Dokumen tersebut membahas tentang rekayasa perangkat lunak dan desain sistem. Ia menjelaskan bahwa desain sistem merupakan tahap setelah analisis yang mendefinisikan kebutuhan fungsional dan mempersiapkan rancang bangun sistem. Tujuannya adalah membuat spesifikasi rinci solusi berbasis komputer dan memenuhi kebutuhan pengguna. Desain sistem harus berguna, mudah dipahami, dan mendukung tujuan perusahaan.

1. DEWICAHYATI ERAFAZIRA
REDHAFAUZIAH
AZIZ
RIDHO
REKAYASAPERANGKATLUNAK
01 02
03 04
KELAS G
ROSDINA05
Information System| UIN SUSKA RIAU

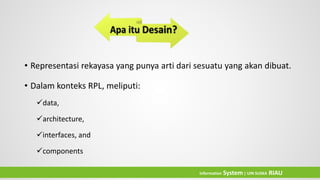

2. • Representasi rekayasa yang punya arti dari sesuatu yang akan dibuat.
• Dalam konteks RPL, meliputi:
data,
architecture,
interfaces, and
components
Information System| UIN SUSKA RIAU

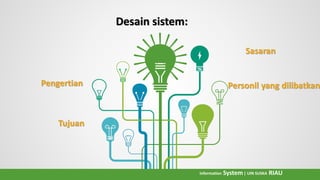

3. Sasaran
Personil yang dilibatkanPengertian
Tujuan
Desain sistem:
Information System| UIN SUSKA RIAU

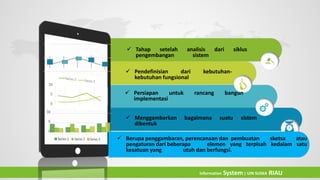

4.  Tahap setelah analisis dari siklus
pengembangan sistem
 Pendefinisian dari kebutuhan-
kebutuhan fungsional
 Persiapan untuk rancang bangun
implementasi
 Menggambarkan bagaimana suatu sistem
dibentuk
 Berupa penggambaran, perencanaan dan pembuatan sketsa atau
pengaturan dari beberapa elemen yang terpisah kedalam satu
kesatuan yang utuh dan berfungsi.
Information System| UIN SUSKA RIAU

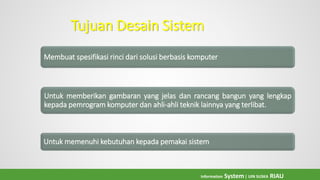

5. Tujuan Desain Sistem
Membuat spesifikasi rinci dari solusi berbasis komputer
Untuk memberikan gambaran yang jelas dan rancang bangun yang lengkap
kepada pemrogram komputer dan ahli-ahli teknik lainnya yang terlibat.
Untuk memenuhi kebutuhan kepada pemakai sistem
Information System| UIN SUSKA RIAU

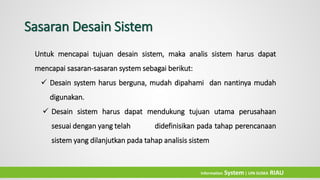

6. Untuk mencapai tujuan desain sistem, maka analis sistem harus dapat
mencapai sasaran-sasaran system sebagai berikut:
 Desain system harus berguna, mudah dipahami dan nantinya mudah
digunakan.
 Desain sistem harus dapat mendukung tujuan utama perusahaan
sesuai dengan yang telah didefinisikan pada tahap perencanaan
sistem yang dilanjutkan pada tahap analisis sistem
Sasaran Desain Sistem
Information System| UIN SUSKA RIAU

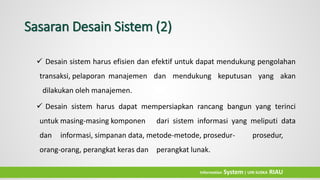

7. Sasaran Desain Sistem (2)
 Desain sistem harus efisien dan efektif untuk dapat mendukung pengolahan
transaksi, pelaporan manajemen dan mendukung keputusan yang akan
dilakukan oleh manajemen.
 Desain sistem harus dapat mempersiapkan rancang bangun yang terinci
untuk masing-masing komponen dari sistem informasi yang meliputi data
dan informasi, simpanan data, metode-metode, prosedur- prosedur,
orang-orang, perangkat keras dan perangkat lunak.
Information System| UIN SUSKA RIAU

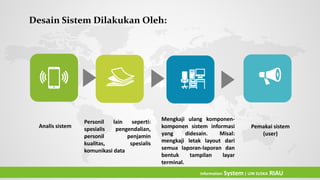

8. Analis sistem
Personil lain seperti:
spesialis pengendalian,
personil penjamin
kualitas, spesialis
komunikasi data
Mengkaji ulang komponen-
komponen sistem informasi
yang didesain. Misal:
mengkaji letak layout dari
semua laporan-laporan dan
bentuk tampilan layar
terminal.
Desain Sistem Dilakukan Oleh:
Pemakai sistem
(user)
Information System| UIN SUSKA RIAU

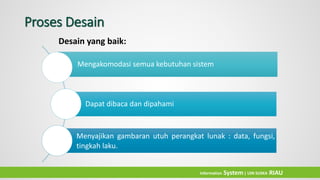

9. Mengakomodasi semua kebutuhan sistem
Dapat dibaca dan dipahami
Menyajikan gambaran utuh perangkat lunak : data, fungsi,
tingkah laku.
Proses Desain
Sabtu, 07 Januari 2017
Desain yang baik:
Information System| UIN SUSKA RIAU

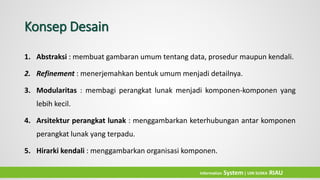

11. Konsep Desain
1. Abstraksi : membuat gambaran umum tentang data, prosedur maupun kendali.
2. Refinement : menerjemahkan bentuk umum menjadi detailnya.
3. Modularitas : membagi perangkat lunak menjadi komponen-komponen yang
lebih kecil.
4. Arsitektur perangkat lunak : menggambarkan keterhubungan antar komponen
perangkat lunak yang terpadu.
5. Hirarki kendali : menggambarkan organisasi komponen.
Information System| UIN SUSKA RIAU

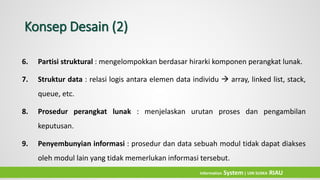

12. Konsep Desain (2)
6. Partisi struktural : mengelompokkan berdasar hirarki komponen perangkat lunak.
7. Struktur data : relasi logis antara elemen data individu  array, linked list, stack,
queue, etc.
8. Prosedur perangkat lunak : menjelaskan urutan proses dan pengambilan
keputusan.
9. Penyembunyian informasi : prosedur dan data sebuah modul tidak dapat diakses
oleh modul lain yang tidak memerlukan informasi tersebut.
Information System| UIN SUSKA RIAU

13. Terima Kasih…
Thank You for Your Attention
Sabtu, 07 Januari 2017 Information System| UIN SUSKA RIAU
