Dokumen ini menjelaskan rangkaian horizontal pada perangkat CRT, termasuk fungsi dari setiap komponen seperti differensiator, driver, dan flyback. Kerusakan umum dalam rangkaian horizontal beserta solusinya juga diuraikan, terutama mengenai transistor dan komponen terkait yang dapat mengakibatkan monitor mati atau masalah tampilan. Frekuensi kerja dan tegangan masing-masing komponen juga dicantumkan untuk memberikan pemahaman lebih dalam tentang pengoperasian sistem.

2. DIAGRAM BLOK
H
D
Y
CRT

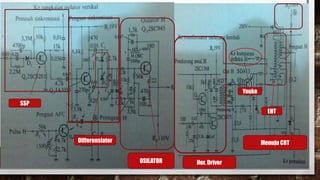

3. SSP
Differensiator
OSILATOR Hor. Driver
EHT
Youke
Menuju CRT

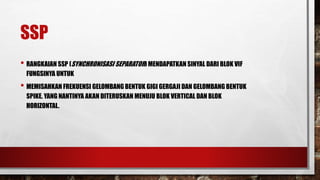

4. SSP
• RANGKAIAN SSP (SYNCHRONISASI SEPARATOR) MENDAPATKAN SINYAL DARI BLOK VIF
FUNGSINYA UNTUK
• MEMISAHKAN FREKUENSI GELOMBANG BENTUK GIGI GERGAJI DAN GELOMBANG BENTUK
SPIKE. YANG NANTINYA AKAN DITERUSKAN MENUJU BLOK VERTICAL DAN BLOK
HORIZONTAL.

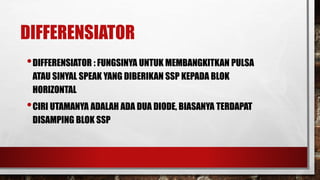

5. DIFFERENSIATOR
•DIFFERENSIATOR : FUNGSINYA UNTUK MEMBANGKITKAN PULSA
ATAU SINYAL SPEAK YANG DIBERIKAN SSP KEPADA BLOK
HORIZONTAL
•CIRI UTAMANYA ADALAH ADA DUA DIODE, BIASANYA TERDAPAT
DISAMPING BLOK SSP

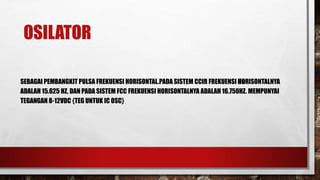

6. OSILATOR
SEBAGAI PEMBANGKIT PULSA FREKUENSI HORISONTAL.PADA SISTEM CCIR FREKUENSI HORISONTALNYA
ADALAH 15.625 HZ, DAN PADA SISTEM FCC FREKUENSI HORISONTALNYA ADALAH 16.750HZ. MEMPUNYAI
TEGANGAN 8-12VDC {TEG UNTUK IC OSC}

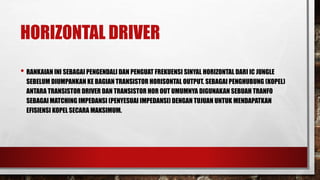

7. HORIZONTAL DRIVER
• RANKAIAN INI SEBAGAI PENGENDALI DAN PENGUAT FREKUENSI SINYAL HORIZONTAL DARI IC JUNGLE
SEBELUM DIUMPANKAN KE BAGIAN TRANSISTOR HORISONTAL OUTPUT. SEBAGAI PENGHUBUNG (KOPEL)
ANTARA TRANSISTOR DRIVER DAN TRANSISTOR HOR OUT UMUMNYA DIGUNAKAN SEBUAH TRANFO
SEBAGAI MATCHING IMPEDANSI (PENYESUAI IMPEDANSI) DENGAN TUJUAN UNTUK MENDAPATKAN
EFISIENSI KOPEL SECARA MAKSIMUM.

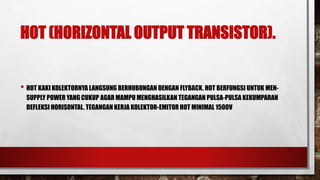

8. HOT (HORIZONTAL OUTPUT TRANSISTOR).
• HOT KAKI KOLEKTORNYA LANGSUNG BERHUBUNGAN DENGAN FLYBACK. HOT BERFUNGSI UNTUK MEN-
SUPPLY POWER YANG CUKUP AGAR MAMPU MENGHASILKAN TEGANGAN PULSA-PULSA KEKUMPARAN
DEFLEKSI HORISONTAL. TEGANGAN KERJA KOLEKTOR-EMITOR HOT MINIMAL 1500V

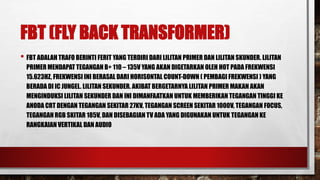

9. FBT (FLY BACK TRANSFORMER)
• FBT ADALAH TRAFO BERINTI FERIT YANG TERDIRI DARI LILITAN PRIMER DAN LILITAN SKUNDER. LILITAN
PRIMER MENDAPAT TEGANGAN B+ 110 – 135V YANG AKAN DIGETARKAN OLEH HOT PADA FREKWENSI
15.623HZ, FREKWENSI INI BERASAL DARI HORISONTAL COUNT-DOWN ( PEMBAGI FREKWENSI ) YANG
BERADA DI IC JUNGEL. LILITAN SEKUNDER. AKIBAT BERGETARNYA LILITAN PRIMER MAKAN AKAN
MENGINDUKSI LILITAN SEKUNDER DAN INI DIMANFAATKAN UNTUK MEMBERIKAN TEGANGAN TINGGI KE
ANODA CRT DENGAN TEGANGAN SEKITAR 27KV, TEGANGAN SCREEN SEKITAR 1000V, TEGANGAN FOCUS,
TEGANGAN RGB SKITAR 185V, DAN DISEBAGIAN TV ADA YANG DIGUNAKAN UNTUK TEGANGAN KE
RANGKAIAN VERTIKAL DAN AUDIO

10. FUNGSI KOMPONEN

11. BLOK HORIZONTAL

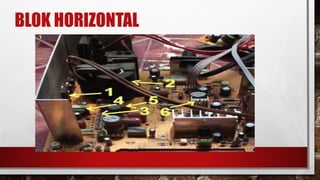

12. BLOK HORIZONTAL
1. Transistor horisontal : berfungsi untuk menaikkan tegangan 80-125v menjadi tegangan
tinggi AC sebagai tegangan kerja flyback. Macam type transistor horisontal : C5149, BU2508,
BU2527AX, C5148, dll.

13. BLOK HORIZONTAL

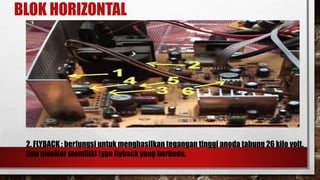

2. FLYBACK : berfungsi untuk menghasilkan tegangan tinggi anoda tabung 26 kilo volt.
tiap monitor memiliki type flyback yang berbeda.

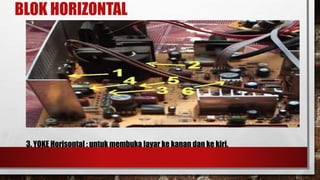

14. BLOK HORIZONTAL
3. YOKE Horisontal : untuk membuka layar ke kanan dan ke kiri.

15. BLOK HORIZONTAL
4. Trafo Oscilator : berfungsi untuk menghasilkan sinyal input BASIS Transistor
horisontal.

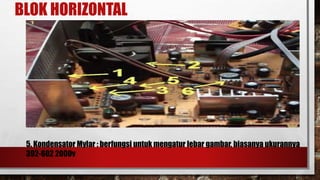

16. BLOK HORIZONTAL
5. Kondensator Mylar : berfungsi untuk mengatur lebar gambar, biasanya ukurannya
392-602 2000v

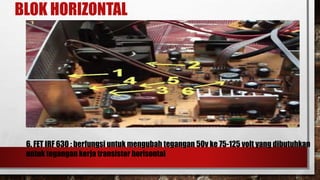

17. BLOK HORIZONTAL
6. FET IRF 630 : berfungsi untuk mengubah tegangan 50v ke 75-125 volt yang dibutuhkan
untuk tegangan kerja transistor horisontal

18. TROUBLESHOOT

19. KERUSAKAN YANG SERING TERJADI DI
RANGKAIAN HORISONTAL :
• TRANSISTOR HORISONTAL KONSLET / RUSAK
INI AKAN MENYEBABKAN CRT MATI. DI BEBERAPA CRT KERUSAKAN TRANSISTOR HORISONTAL AKAN
MENIMBULKAN BUNYI TIK..TIK..TIK..DST KETIKA CRT DINYALAKAN DAN LAYAR GELAP ALIAS MATI DAN
LAMPU POWER AKAN BERKEDIP, TAPI KADANG TIDAK ADA BUNYI SAMA SEKALI DAN LAMPU POWER MATI
TOTAL ATAU KADANG STANBY.
SOLUSI : GANTI TRANSISTOR HORISONTAL.

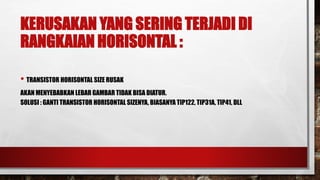

20. KERUSAKAN YANG SERING TERJADI DI
RANGKAIAN HORISONTAL :
• TRANSISTOR HORISONTAL SIZE RUSAK
AKAN MENYEBABKAN LEBAR GAMBAR TIDAK BISA DIATUR.
SOLUSI : GANTI TRANSISTOR HORISONTAL SIZENYA, BIASANYA TIP122, TIP31A, TIP41, DLL

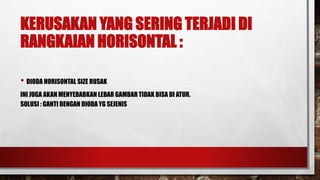

21. KERUSAKAN YANG SERING TERJADI DI
RANGKAIAN HORISONTAL :
• DIODA HORISONTAL SIZE RUSAK
INI JUGA AKAN MENYEBABKAN LEBAR GAMBAR TIDAK BISA DI ATUR.
SOLUSI : GANTI DENGAN DIODA YG SEJENIS

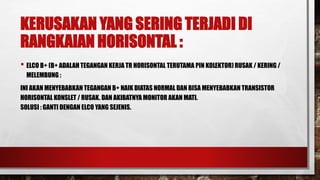

22. KERUSAKAN YANG SERING TERJADI DI
RANGKAIAN HORISONTAL :
• ELCO B+ (B+ ADALAH TEGANGAN KERJA TR HORISONTAL TERUTAMA PIN KOLEKTOR) RUSAK / KERING /
MELEMBUNG :
INI AKAN MENYEBABKAN TEGANGAN B+ NAIK DIATAS NORMAL DAN BISA MENYEBABKAN TRANSISTOR
HORISONTAL KONSLET / RUSAK. DAN AKIBATNYA MONITOR AKAN MATI.
SOLUSI : GANTI DENGAN ELCO YANG SEJENIS.

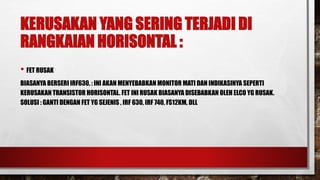

23. KERUSAKAN YANG SERING TERJADI DI
RANGKAIAN HORISONTAL :
• FET RUSAK
BIASANYA BERSERI IRF630, : INI AKAN MENYEBABKAN MONITOR MATI DAN INDIKASINYA SEPERTI
KERUSAKAN TRANSISTOR HORISONTAL. FET INI RUSAK BIASANYA DISEBABKAN OLEH ELCO YG RUSAK.
SOLUSI : GANTI DENGAN FET YG SEJENIS , IRF 630, IRF 740, FS12KM, DLL

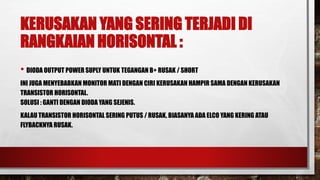

24. KERUSAKAN YANG SERING TERJADI DI
RANGKAIAN HORISONTAL :
• DIODA OUTPUT POWER SUPLY UNTUK TEGANGAN B+ RUSAK / SHORT
INI JUGA MENYEBABKAN MONITOR MATI DENGAN CIRI KERUSAKAN HAMPIR SAMA DENGAN KERUSAKAN
TRANSISTOR HORISONTAL.
SOLUSI : GANTI DENGAN DIODA YANG SEJENIS.
KALAU TRANSISTOR HORISONTAL SERING PUTUS / RUSAK, BIASANYA ADA ELCO YANG KERING ATAU
FLYBACKNYA RUSAK.
