Kilat adalah nyahcas elektrik yang berkeupayaan tinggi yang berlaku antara awan dan bumi, dengan Malaysia menjadi salah satu negara dengan kadar aktiviti kilat tertinggi di dunia. Alat penangkap kilat berfungsi untuk melindungi bangunan daripada kerosakan dengan mengalirkan arus elektrik ke bumi melalui komponen utama seperti terminal, konduktor, dan rod pembumian. Pemasangan rod pembumian mesti mematuhi standard tertentu untuk memastikan keselamatan dan keberkesanan sistem.

1. SISTEM PENANGKAP
KILAT/
LIGHTNING ARRESTOR
SYSTEM
UCSA/UTM/NUU/DDQ1253/BAB8

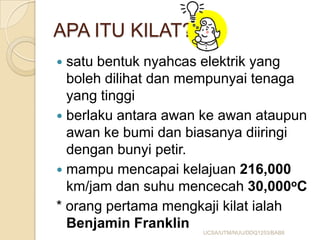

2. APA ITU KILAT?
 satu bentuk nyahcas elektrik yang
boleh dilihat dan mempunyai tenaga
yang tinggi
 berlaku antara awan ke awan ataupun
awan ke bumi dan biasanya diiringi
dengan bunyi petir.
 mampu mencapai kelajuan 216,000
km/jam dan suhu mencecah 30,000oC
* orang pertama mengkaji kilat ialah
Benjamin Franklin UCSA/UTM/NUU/DDQ1253/BAB8

3. ADAKAH ANDA TAHU?
 Malaysia adalah antara negara yang
mempunyai kadar aktiviti kilat yang
tertinggi di dunia
 80% pancaran kilat yang direkodkan
di Malaysia adalah berkeupayaan 50
hingga 100 juta Volt dengan arus
mencecah 20,000 Ampere.
UCSA/UTM/NUU/DDQ1253/BAB8

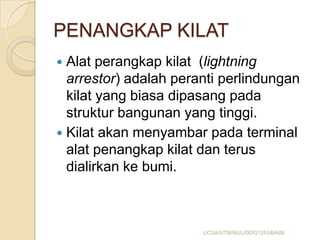

4. PENANGKAP KILAT
 Alat perangkap kilat (lightning
arrestor) adalah peranti perlindungan
kilat yang biasa dipasang pada
struktur bangunan yang tinggi.
 Kilat akan menyambar pada terminal
alat penangkap kilat dan terus
dialirkan ke bumi.
UCSA/UTM/NUU/DDQ1253/BAB8

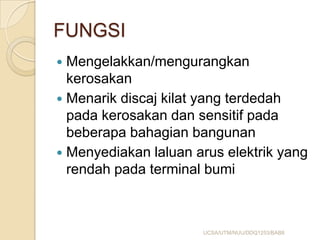

5. FUNGSI
 Mengelakkan/mengurangkan
kerosakan
 Menarik discaj kilat yang terdedah
pada kerosakan dan sensitif pada
beberapa bahagian bangunan
 Menyediakan laluan arus elektrik yang
rendah pada terminal bumi
UCSA/UTM/NUU/DDQ1253/BAB8

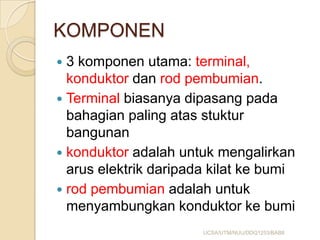

6. KOMPONEN
UCSA/UTM/NUU/DDQ1253/BAB8
 3 komponen utama: terminal,
konduktor dan rod pembumian.
 Terminal biasanya dipasang pada
bahagian paling atas stuktur
bangunan
 konduktor adalah untuk mengalirkan
arus elektrik daripada kilat ke bumi
 rod pembumian adalah untuk
menyambungkan konduktor ke bumi

7. KOMPONEN - Terminal
 Ia menerima/memerangkap pancaran
kilat.
 Semua komponen metallic wajib
disambung secara terus dengan
terminal.
UCSA/UTM/NUU/DDQ1253/BAB8

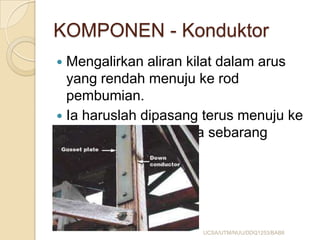

8. KOMPONEN - Konduktor
 Mengalirkan aliran kilat dalam arus
yang rendah menuju ke rod
pembumian.
 Ia haruslah dipasang terus menuju ke
rod pembumian tanpa sebarang
halangan.
UCSA/UTM/NUU/DDQ1253/BAB8

9. KOMPONEN – Rod
pembumian
 hendaklah ditanam sehingga
mendapat nilai rintangan bumi yang
rendah
 Mengikut dokumen Malaysia Standard
MS, menyatakan nilai rintangan bumi
untuk alat perangkap kilat hendaklah
di bawah 10 Ω.
 Tahap kedalaman penanaman rod
adalah mengikut jenis tanah.
UCSA/UTM/NUU/DDQ1253/BAB8

10. UCSA/UTM/NUU/DDQ1253/BAB8

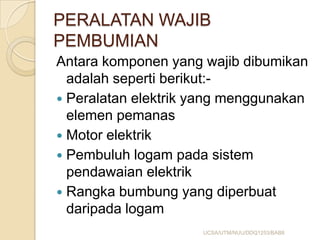

11. PERALATAN WAJIB
PEMBUMIAN
Antara komponen yang wajib dibumikan
adalah seperti berikut:-
 Peralatan elektrik yang menggunakan
elemen pemanas
 Motor elektrik
 Pembuluh logam pada sistem
pendawaian elektrik
 Rangka bumbung yang diperbuat
daripada logam
UCSA/UTM/NUU/DDQ1253/BAB8

12. UCSA/UTM/NUU/DDQ1253/BAB8
