IBM Bluemix Infrastructure (SoftLayer) ご紹介資料

1. IBM Bluemix Infrastructure(SoftLayer) ご紹介
Presented by:
2017年1月17日
日本アイ・ビー・エム株式会社
クラウド事業本部
玉川 雄一

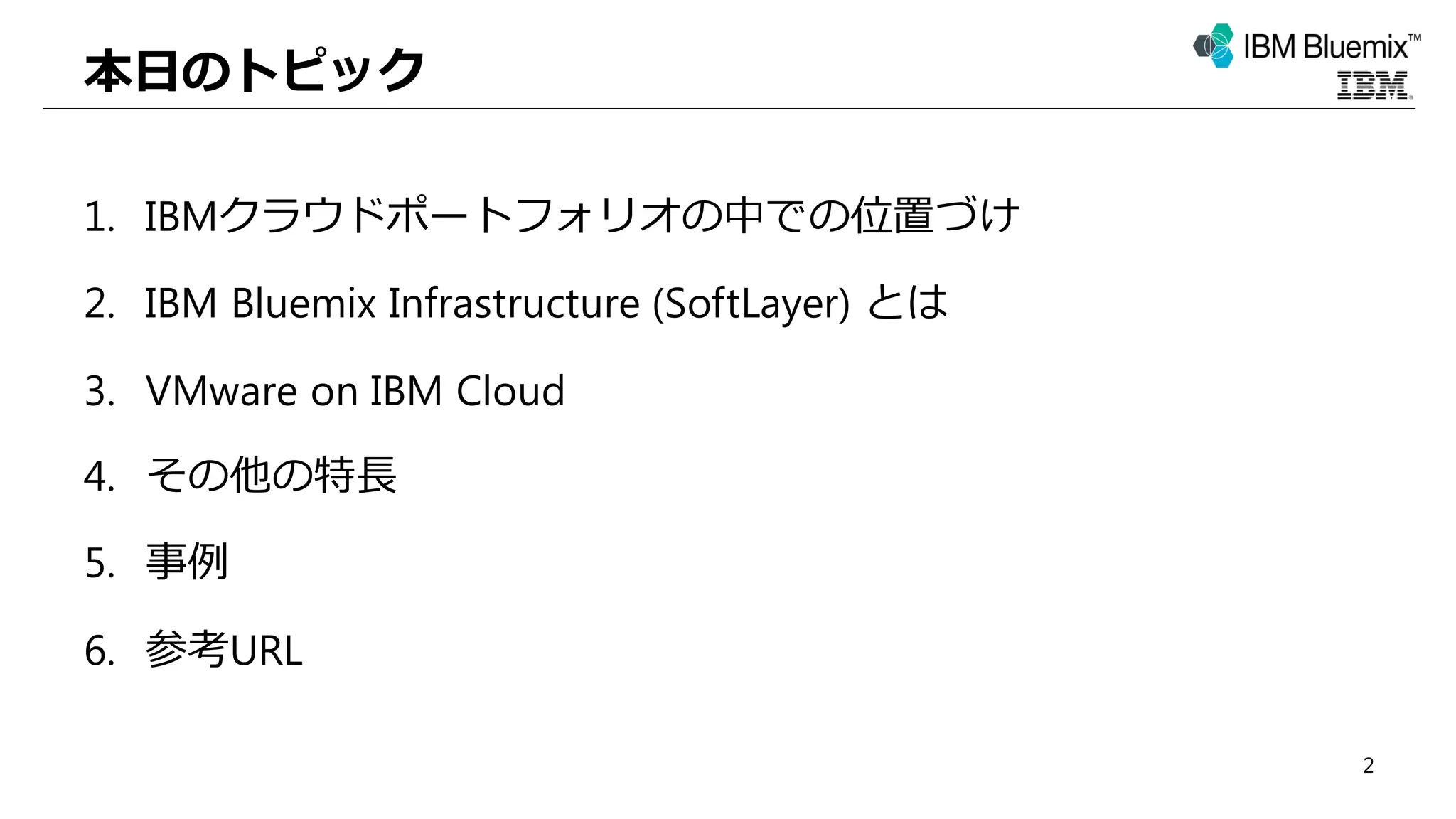

2. 本日のトピック
1. IBMクラウドポートフォリオの中での位置づけ
2. IBM Bluemix Infrastructure (SoftLayer) とは
3. VMware on IBM Cloud
4. その他の特長
5. 事例
6. 参考URL
2

3. IBM Cloud: Think it. Buildit. Tap into it.
IBMクラウドポートフォリオの中での位置づけ

4. IBMのクラウドポートフォリオ
パブリック / プライベート / ハイブリッド
Think it. Build it. Tap into it.
ビジネス変革の実現
Business
Process
as a Service
Business
Process
as a Service
高機能で柔軟に利用できる
ビジネス･アプリケーション
Software
as a
Service
構成可能で統合された
アプリケーション開発
プラットフォーム
Platform
as a
Service
大規模運用に最適化された
インフラストラクチャー
Infrastructu
re
as a Service
Software
as a Service
Platform
as a Service
Infrastructure
as a Service
GBS Cloud
Business
Solutions
Big Data &
Analytics
Watson
Solutions
ブランド統合
2016年10月よりSoftLayerはBluemixに統合され
IBM Bluemix Infrastructureとしてご提供をしております
IBMクラウド
マネージド・サービス
4

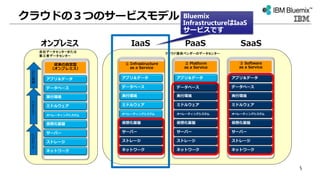

5. クラウドの３つのサービスモデル
ネットワーク
ストレージ
サーバー
仮想化基盤
オペレーティングシステム
ミドルウェア
実行環境
データベース
アプリ＆データ
従来の自営型
（オンプレミス）
ネットワーク
ストレージ
サーバー
仮想化基盤
オペレーティングシステム
ミドルウェア
実行環境
アプリ＆データ
② Platform
as a Service
ネットワーク
ストレージ
サーバー
仮想化基盤
オペレーティングシステム
ミドルウェア
実行環境
データベース
アプリ＆データ
③ Software
as a Service
ネットワーク
ストレージ
サーバー
仮想化基盤
ミドルウェア
実行環境
データベース
アプリ＆データ
① Infrastructure
as a Service
オペレーティングシステム
自社データセンターまたは
第三者データセンター
クラウド提供ベンダーのデータセンター
ハードウエアソフトウエア業務アプリ
データベース
IaaS PaaS SaaSオンプレミス
5
Bluemix
InfrastructureはIaaS
サービスです

6. クラウドの３つのサービスモデル
ネットワーク
ストレージ
サーバー
仮想化基盤
オペレーティングシステム
ミドルウェア
実行環境
データベース
アプリ＆データ
従来の自営型
（オンプレミス）
ネットワーク
ストレージ
サーバー
仮想化基盤
オペレーティングシステム
ミドルウェア
実行環境
アプリ＆データ
② Platform
as a Service
ネットワーク
ストレージ
サーバー
仮想化基盤
オペレーティングシステム
ミドルウェア
実行環境
データベース
アプリ＆データ
③ Software
as a Service
ネットワーク
ストレージ
サーバー
ミドルウェア
実行環境
データベース
アプリ＆データ
① Infrastructure
as a Service
オペレーティングシステム
自社データセンターまたは
第三者データセンター
クラウド提供ベンダーのデータセンター
ハードウエアソフトウエア業務アプリ
データベース
IaaS PaaS SaaS
仮想化基盤
オンプレミス
6
Bluemix
InfrastructureはIaaS
サービスです
ベアメタルサーバー(後述)
利用の場合、仮想化基盤
(ハイパーバイザー)含めて
ユーザーが管理可能

7. OS
アプリ
サーバー
DB
App
App
IaaS PaaS SaaS
すぐ使える度
自由度
オンプレミス
どこをスタート地点にするか？
クラウド
ゴール
(実現したい事)
Bluemix
Infrastructure
Bluemix (PaaS)
クラウドの３つのサービスモデル
7

8. 例えば「ウェブメールを使いたい」
オンプレミス IaaS PaaS SaaS
例 全て準備が必要。 OS までインストール済み。
Linux / Windows 等
OS／ミドルウェアが
インストールされた状
態。
Java / PHP / DB 等
メール機能がすぐに使え
る状態。
Gmail / Office 365 等
ハードウェア 要 済 済 済
OS のインストール 要 済 済 済
OS のネットワーク設定 要 済 済 済
ウェブサーバーのインストール 要 要 済 済
DBサーバーのインストール 要 要 済 済
メールアプリの開発・調達 要 要 要 済
メールアプリのインストール 要 要 要 済
ユーザー登録 要 要 要 要
クラウド
すぐ使える度自由度
クラウドの３つのサービスモデル
8

9. IBM Cloud: Think it. Buildit. Tap into it.
IBM Bluemix Infrastructure
(SoftLayer) とは

10. IBM Bluemix Infrastructure (SoftLayer)とは
• テキサス州ダラスを本拠地として2005年設立
• 140カ国、46,000以上の先進的なお客様 (2016年7月時点)
• 2013年 IBMがSoftLayerを買収
• 2014年以降 全世界にデータセンターを拡充 (買収時13箇所→現在33箇所)
– 2014年12月22日、東京データセンターオープン！
– 2015年、ミラノ、サンパウロ、チェンナイ等に開設
– 2016年、ソウル、オスロに開設 今後も全世界展開を継続中
• 2016年10月 ブランド名をBluemixに変更
参照： http://www.softlayer.com/jp/our-platform
10

11. IBMのクラウド環境の基盤として採用
IBM Bluemix Infrastructure (SoftLayer)は、「Bluemix(PaaS)」をはじめ
としたIBMテクノロジーの基盤として利用されています
IBM WatsonIBM Bluemix
Bluemix Private Cloud
(IBM Ｂlue box)
11

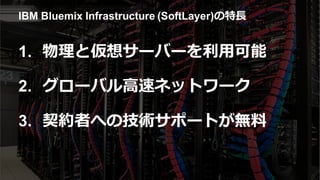

12. IBM Bluemix Infrastructure (SoftLayer)の特長
1. 物理と仮想サーバーを利用可能
2. グローバル高速ネットワーク
3. 契約者への技術サポートが無料
12

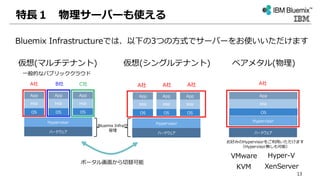

13. ベアメタル(物理)
ハードウェア
A社
ハードウェア
OS
MW
App
Hypervisor
A社 B社 C社 A社
仮想(マルチテナント) 仮想(シングルテナント)
A社 A社
特長１ 物理サーバーも使える
一般的なパブリッククラウド
Bluemix Infrastructureでは、以下の3つの方式でサーバーをお使いいただけます
Hypervisor
Bluemix Infraが
管理
お好みのHypervisorをご利用いただけます
（Hypervisor無しも可能）
OS
MW
App
OS
MW
App
OS
MW
App
OS
MW
App
OS
MW
App
OS
MW
App
ハードウェア
Hypervisor
VMware Hyper-V
KVM XenServer
ポータル画面から切替可能
13

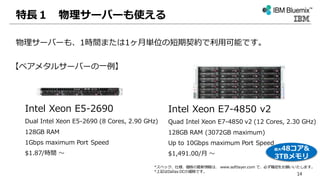

14. 物理サーバーも、1時間または1ヶ月単位の短期契約で利用可能です。
Intel Xeon E5-2690
Dual Intel Xeon E5-2690 (8 Cores, 2.90 GHz)
128GB RAM
1Gbps maximum Port Speed
$1.87/時間 ～
Intel Xeon E7-4850 v2
Quad Intel Xeon E7-4850 v2 (12 Cores, 2.30 GHz)
128GB RAM (3072GB maximum)
Up to 10Gbps maximum Port Speed
$1,491.00/月 ～
【ベアメタルサーバーの一例】
*スペック、仕様、価格の最新情報は、 www.softlayer.com で、必ず確認をお願いいたします。
*上記はDallas DCの価格です。
最大48コア&
3TBメモリ
特長１ 物理サーバーも使える
14

15. ベアメタルでHypervisorが選べると何がうれしいの？
特長１ 物理サーバーも使える
→ ハイブリッドクラウドがとても実現しやすくなります
[ 例：オンプレとクラウド両方でVMwareを利用する ]
15

16. ベアメタル（物理サーバー）の安定したパフォーマンス
Bluemix Infrastructureのベアメタル
他社クラウド
仮想化によるオーバーヘッドやVMサーバー上で他のテナントとリソースを共有することによって発生する“noisy-neighbor（迷
惑な隣人）” の影響を受けません。
特長１ 物理サーバーも使える
16

17. ベアメタルならではのハイパフォーマンス
• ベアメタルなら、他クラウドでは真似できないスペックのマシン
が利用可能です。
GPU
NVIDIA K80
最大48コア 3TBメモリ
10Gbps NIC
専有SSD
17

18. 必要なとき、必要なだけ。
物理サーバー含め、急増も急減も可能です。
実際の需要に合わせて必
要量を調達
ピーク時に対応できるよう最大
量を調達
計算リソース 計算リソース
1年 2年 3年 4年 5年 1年 2年 3年 4年 5年
従来のオンプレミスや
ホスティング
Bluemix
Infrastructure
実際の需要
保有量 保有量
実際の需要
不足
・タイムリーな増強が困難
・一度増やすとなかなか減らせない
余剰
余剰
・数分～数時間で調達
・時間課金／月額課金で利用
特長１ 物理サーバーも使える
18

19. ※仮想サーバーも(もちろん)使えます
• HypervisorはXen (Bluemix Infrastructureが管理)
• ユーザーはOS(Linux/Windows)をオーダーして利用
• CPU 1core～16cores (一部DCでは～56cores)
• メモリ 1GB～64GB (一部DCでは～242GB)
• ディスク 25GB～8.1TB (＋外付けストレージを利用可能)
• CPU、メモリ、ディスク増減は管理ポータルで操作可能
• $0.038/時間～、$25/月～
*スペック、仕様、価格の最新情報は、 www.softlayer.com で、必ず確認をお願いいたします。
*上記はDallas DCの価格です。
19

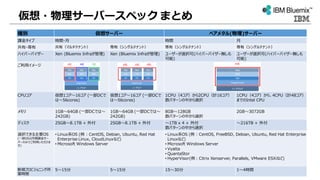

20. 仮想・物理サーバースペック まとめ
種別 仮想サーバー ベアメタル(物理)サーバー
課金タイプ 時間・月 時間 月
共有・専有 共有（マルチテナント） 専有（シングルテナント） 専有（シングルテナント） 専有（シングルテナント）
ハイパーバイザー Xen (Bluemix Infraが管理) Xen (Bluemix Infraが管理) ユーザーが選択可(ハイパーバイザー無しも
可能)
ユーザーが選択可(ハイパーバイザー無しも
可能)
ご利用イメージ
CPUコア 仮想1コア～16コア (一部DCで
は～56cores)
仮想1コア～16コア (一部DCで
は～56cores)
1CPU（4コア）から2CPU（計16コア）
数パターンの中から選択
1CPU（4コア）から、4CPU（計48コア）
までのIntel CPU
メモリ 1GB～64GB (一部DCでは～
242GB)
1GB～64GB (一部DCでは～
242GB)
8GB～128GB
数パターンの中から選択
2GB～3072GB
ディスク 25GB～8.1TB + 外付 25GB～8.1TB + 外付 ～1TB x 4 + 外付
数パターンの中から選択
～216TB + 外付
選択できる主要OS
(一部OSは月額課金サー
バーのみでご利用いただけま
す)
• Linux系OS (例 : CentOS, Debian, Ubuntu, Red Hat
Enterprise Linux, CloudLinuxなど)
• Microsoft Windows Server
• Linux系OS (例 : CentOS, FreeBSD, Debian, Ubuntu, Red Hat Enterprise
Linuxなど)
• Microsoft Windows Server
• Vyatta
• QuantaStor
• HyperVisor(例 : Citrix Xenserver, Parallels, VMware ESXiなど)
新規プロビジョニング所
要時間
5～15分 5～15分 15～30分 1～4時間

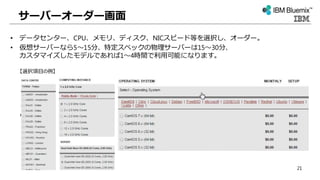

21. サーバーオーダー画面
• データセンター、CPU、メモリ、ディスク、NICスピード等を選択し、オーダー。
• 仮想サーバーなら5～15分、特定スペックの物理サーバーは15～30分、
カスタマイズしたモデルであれば1～4時間で利用可能になります。
【選択項目の例】
21

22. ドメイン数
20,000,000+
顧客
25,000+
特長２ グローバル高速ネットワーク
• 冗長化された10Gbpsの高速ネットワーク
• 安価なネットワーク転送料金
プライベートネットワーク：送受信無料 … データセンター間通信が無料
パブリックネットワーク ：受信無料(クラウドへのアップロード)
送信(クラウドからのダウンロード)
250GBまで無料（仮想1台あたり）
500GBまで無料（物理1台あたり）
22

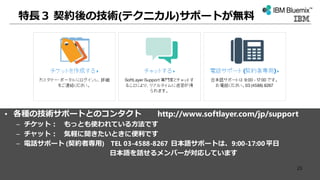

23. 特長３ 契約後の技術(テクニカル)サポートが無料
• 各種の技術サポートとのコンタクト http://www.softlayer.com/jp/support
– チケット： もっとも使われている方法です
– チャット： 気軽に聞きたいときに便利です
– 電話サポート (契約者専用) TEL 03-4588-8267 日本語サポートは、9:00-17:00平日
日本語を話せるメンバーが対応しています
23

24. Bluemix Infrastructureのアーキテクチャ
インターネット
PoP
ユーザー毎の
プライベート
VLAN
ユーザーごとの
パブリック
VLAN
Firewall
インターネット
凡例
サーバー
パブリック VLAN
プライベート VLAN
ロードバランサ
ファイアウォール
ストレージ
SSL VPN
仮想
サーバー
物理専有
サーバー
ユーザー
管理者
Portal
Bluemix Infra
WAN
DC
Bluemix Infra WAN
データ
センター
共通インフラ用セキュリティ
仮想専有
サーバー
Bluemix Infraの
プライベート VLAN
DirectLink
ファイル
ストレージ
ブロック
ストレージ
Bluemix Infra
NTPサーバ、
DNSサーバ
データ
バックアップ
CDN
Network
Bluemix Infra
パッチ、
リポジトリ
Bluemix
Infraの
パブリック
VLAN
ロードバランサ
オブジェクト
ストレージ
API
SSL VPN, PPTP
IP Sec VPN
イントラネット
パブリックNW
に接続しない構
成も可能です。
ネットワーク
引き込み施設
専用線・閉域網
インターネットVPN
24

25. プライベートIPのみでもシステム構築可能
• パブリックIPアドレスを持たせず、プライベートIPのみを持つセキュアなシステムとしてク
ラウド上に構築可能。
• OSのアップデートサーバーやDNS、NTPはBluemixInfrastructureのプライベートネットワ
ークにあるので、インターネットに出ることなく、システムの維持管理が可能。
• システムにはVPNやDirectLink(専用線やIP-VPN)で接続。
インターネット
Po
P
ユーザー毎の
プライベート
VLAN
ユーザーごとの
パブリック
VLAN
インターネット
凡例
サーバー
パブリック VLAN
プライベート VLAN
ロードバランサ
ファイアウォール
ストレージ
SSL
VPN
ユーザー
管理者
Portal
Bluemix Infra
WAN
D
C
Bluemix Infra WAN
データ
センター
共通インフラ用セキュリティ
Bluemix Infraの
プライベート
VLAN
DirectLink
ファイル
ストレージ
ブロック
ストレージ
Bluemix Infra
NTPサーバ、
DNSサーバ
データ
バックアッ
プ
CDN
Network
Bluemix Infra
パッチ、
リポジトリ
Bluemix
Infraの
パブリック
VLAN
オブジェクト
ストレージ
API
SSL VPN, PPTP
IP Sec VPN
イントラネット
ネットワーク
引き込み施
設
専用線・閉域網
インターネットVPN
25

26. IBM Cloud: Think it. Buildit. Tap into it.
VMware on IBM Cloud

27. ベアメタル(物理)
ハードウェア
A社
ハードウェア
OS
MW
App
Hypervisor
A社 B社 C社 A社
仮想(マルチテナント) 仮想(シングルテナント)
A社 A社
ベアメタルを使ったソリューション
一般的なパブリッククラウド
Bluemix Infrastructureでは、以下の3つの方式でサーバーをお使いいただけます
Hypervisor
Bluemix Infraが
管理
お好みのHypervisorをご利用いただけます
（Hypervisor無しも可能）
OS
MW
App
OS
MW
App
OS
MW
App
OS
MW
App
OS
MW
App
OS
MW
App
ハードウェア
Hypervisor
VMware Hyper-V
KVM XenServer
ポータル画面から切替可能

28. 2016年 3つの大きな発表
2月
InterConnect 2016
VMware社と戦略的パートナ
ーシップを発表
6月
戦略的提携を拡大、「VMware Horizon
Air」を「IBM Cloud」で提供
8月
VMworld 2016
Hybrid Cloudを容易に利用可能に
するために、更にパートナーシッ
プを拡張
28

29. VMwareの国内外のシェア
http://www.it-ex.com/distribution/vmware/download/pdf/vmware.pdf 「VMwareが選ばれる7つの理由」より引用
グローバルでの採用企業数
500,000社以上
（2014年5月現在）
Fortune 100の100%導入
Fortune 1000の99%導入
29

30. エンタープライズ企業のハイブリットクラウド導入における課題と懸念
（一般的なパブリッククラウド利用の場合）
移行が必須（下手すると一方通
行！？）
• 分離され、複雑になる運用
• 透過性の低さから来る不安
• 重複したリソース/工数により膨らむコスト
Software-Defined Data Center
それぞれの環境を管理する為に
それぞれのエンジニアが必要
それぞれの環境に
合わせた手順書等
ぞれぞれの環境を
管理・監視するツールが必要
クラウドサービス基盤
オンプレミス・データセンター パブリッククラウド
他社クラウド
サービス
30

31. VMware on IBM Cloudで真のハイブリッド・クラウドを実現
Software-Defined Data Center
VMwareの操作を
マスターした技術者
既に作成された
手順書を再利用
使い慣れた
管理・監視ツール
Software-Defined Data Center
グローバルで単一のネットワーク
オンプレミス・データセンター パブリッククラウド
無変換かつシームレスな移行
Bluemix Infrastructure間の通
信費用は無料!!
NSXを使えばIPアドレス変更なしに
無停止でVMが移動可能
VMware製品をBluemix Infrastructureと同様に
月額課金でオーダーすることが可能
世界各地のIBM Cloudデータセンターを自
由自在に活用可能
31

32. text
オンプレミスのVMware機能がそのまま使える
vMotion vSphere HA
vMotion 再起動
vSphere Data Protection
バックアップ
リストア
vCenter Server
Long Distance
vMotion
vCenter Server
NSX NSX
SSD
VM VMVMVM VM VM
HDD
NSX + Long Distance vMotion Virtual SAN
32

33. IBM Cloud: Think it. Buildit. Tap into it.
IBM Bluemix Infrastructure
(SoftLayer)のその他の特長

34. データセンター セキュリティー
SoftLayerのすべてのデータセンターは、スペース、電源、ネットワーク、要員、センター内のインフラ基盤を標準化することでお客
様へ効率的かつ最適化されたサービスをお届けします。設備の冗長化をはじめ、IPMI 2.0サーバ技術、安全な遠隔アウトバン
ド管理などSoftLayer独自の厳格な設計思想に基づき構築されており、全データセンターはSSAE16（データセンターサービス
での内部統制の有効性を評価する保証基準）に準じ、その報告書はSOC1, SOC2として認証済みです。
データセンターは、アクセスコントロールがあり24時間監視されたところだけに設置されている.
公開エリアに面したドアは1つもない.
サーバールームは、24時間、365日スタッフが常駐
サーバールームへは、人目につかない出入り口から
データセンターとサーバールームでは、デジタルセキュリティビデオの監視が用いられている
生体認証セキュリティが、データセンター全体で用いられている
サーバールームへのアクセスセキュリティは、Bluemix Infrastructureの従業員だけに厳格に制限されている
ハードウエアは、バーコードのみでID管理、サーバー自身には、どんなお客様のしるしもつけていない
エンジニアとテクニシャンは、社内の業界標準ポリシーとプロセスで訓練されており、毎年審査を受ける
災害対策とビジネス継続性のために、すべてのコアシステムが、場所で分散された冗長性を持っている
カスタマーポータルへの二段階認証は、サーバーセキュリティを高めている
US国防省によって認可されたドライブ消去S/Wによって、再プロビジョニングされたマシンからは、すべて
のデータが消去される
Bluemix Infrastructureが扱うクレジットカード情報の扱いについて、PCI DSS認可の採用
現在のSSAE 16 SOC1 報告書で、違反が報告されていない
■運用上のセキュリティー
■サーバー・ルームのセキュリティー
全データセンターは1つもしくは複数のPOD（下図参照）で構成されています。
1つのPODでは5,000台のサーバを運用する為に同じ仕様で構成されています。
Tier 4
Tier 3
Tier 2
Tier 1
Bluemix Infrastructureでは「Tier 3」以上のデータセンターを採用
稼働率 年間ダウン時間 冗長性
Tier 4 99.995% 0.04時間 完全な冗長性 (2N+1)
Tier 3 99.982% 1.6時間 復旧対応 (N+1)
Tier 2 99.749% 22.0時間 電源の何らかの冗長性
Tier 1 99.671% 28.8時間 なし
34

35. IBM Bluemix Infrastructure (SoftLayer)外部認証
名称 説明
SOC1/SOC2/SOC3 - AICPAによって設けられた運用基準（セキュリティ、可用性、処理の一貫性、機密保持、プライバシー）に対する
第三者機関による監査。
ISO27001:2013 - 情報資産を様々な脅威から守り、リスクを軽減させるための情報セキュリティマネジメントシステムに必要とされる世
界的なセキュリティースタンダード。
ISO27018:2014 - ISO29100のプライバシー原則に従ったパブリッククラウド環境のためのPII(Personally Identifiable
Information)を保護するためのガイドライン
ISO27017:2015 - プロビジョニングとクラウド・サービスに使用に適用される機密保護制御のガイドラインを提供。ISO 27002で指定
される制御の実装ガイダンス。
EU Model Clauses - 欧州経済地域 (EEA) から発信するデータを EEA 以外の国に転送するために、セーフハーバー原則の代わりに
欧州委員会と欧州連合データ保護機関に承認さ
Cloud Security
Alliance
- CSA STARレジストリーにセルフ・アセスメントを登録済み（https://cloudsecurityalliance.org/star-
registrant/softlayer/）
PCI-DSS - クレジットカード業界のセキュリティ基準。お客様ワークロードについては必要に応じて個別に認証取得が必要であ
り、Bluemix Infrastructureはそのための支援が可能。プライベートクラウド（シングルテナントの仮想サー
バー）や、物理サーバーがPCIワークロードをホストするのに適している。
HIPAA - 「医療保険の相互運用性と説明責任に関する法律」。お客様ワークロードについては必要に応じて個別に認証取
得が必要であり、Bluemix Infrastructureはそのための支援が可能。プライベートクラウド（シングルテナントの
仮想サーバー）や、物理サーバーがPCIワークロードをホストするのに適している。
35

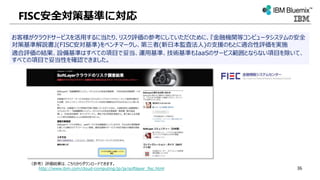

36. FISC安全対策基準に対応
お客様がクラウドサービスを活用するに当たり、リスク評価の参考にしていただくために、『金融機関等コンピュータシステムの安全
対策基準解説書』(FISC安対基準)をベンチマークし、第三者(新日本監査法人)の支援のもとに適合性評価を実施
適合評価の結果、設備基準はすべての項目で妥当、運用基準、技術基準もIaaSのサービス範囲とならない項目を除いて、
すべての項目で妥当性を確認できました。
（参考）評価結果は、こちらからダウンロードできます。
http://www.ibm.com/cloud-computing/jp/ja/softlayer_fisc.html 36

37. Direct Link Colocation
お客様
コロケーション
スペース
お客様
持ち込み機器
構内回線
データセンター施設
専用線接続サービス「Direct Link」のバリエーションの１つ。
お客様は、Bluemix Infrastructureと同じデータセンター施設の中にコロケーションし、お客様装置（サーバー、ス
トレージ、ルーター等）と、Bluemix Infrastructureのプライベート・ネットワークを、構内配線で直接接続できま
す。
データセンターの場所を開示していない他社クラウドには不可能なソリューションです。
：ルータ
凡例
（オンプレミス）Bluemix Infra 東京DC
詳細：http://www.attokyo.co.jp/service/forsoftlayer/
37

38. トライアルプログラム： http://www.softlayer.com/jp/info/free-cloud
SoftLayerを、1カ月間、体験いただけるトライアルプログラムがあります。
 １つのアカウントにつき、1回だけ利用できるトライアルプログラム。
 １CPU / 1GBメモリ / 25GB Disk / 250GBパブリックアウトバウンドの仮想サーバーが1ヶ月無料。24時間365日のテクニカルサポートも無料。
38

39. Bluemix Infrastructure 構成・価格例
仮想サーバー
CPU メモリ ディスク NIC OS 月額費用(ドル) 時間費用(ドル) 月額費用(円) 時間費用(円)
1×2.0GHz Core 1 GB 25 GB 100 Mbps Cent OS 7 $28.25 $0.043 ¥3,249 ¥5
2×2.0GHz Core 4 GB 100 GB 100 Mbps Windows Server 2012 R2 $107.63 $0.161 ¥12,377 ¥19
4×2.0GHz Core 8 GB 100 GB 1 Gbps Windows Server 2012 R2 $205.23 $0.319 ¥23,601 ¥37
8×2.0GHz Core 32 GB 100 GB 1 Gbps Red Hat Enterprise Linux 7 $530.23 $0.790 ¥60,976 ¥91
16×2.0GHz Core 64 GB 100 GB 1 Gbps Red Hat Enterprise Linux 7 $845.23 $1.267 ¥97,201 ¥146
ベアメタルサーバー
CPU メモリ ディスク NIC OS 月額費用(ドル) 時間費用(ドル) 月額費用(円) 時間費用(円)
Single Intel Xeon E3-1270 v3
(4 Cores, 3.50 GHz)
32 GB 1 TB SATA 1 Gbps Windows Server 2012 R2 $486.60 $0.767 ¥55,959 ¥88
Dual Intel Xeon E5-2620 v3
(12 Cores, 2.40 GHz)
64 GB 1 TB SATA 1 Gbps Windows Server 2012 R2 $789.25 $1.251 ¥90,764 ¥144
Dual Intel Xeon E5-2690 v4
(28 Cores, 2.60 GHz)
256 GB 600 GB SAS 10 Gbps VMware vSphere 6.0 $1,999.55 - ¥229,948 -
Quad Intel Xeon E7-4850 v2
(48 Cores, 2.30 GHz)
512 GB 1.2 TB SSD 10 Gbps VMware vSphere 6.0 $3,583.95 - ¥412,154 -
外部ストレージ(Endurance Storage 2 IOPS/GB type)
容量 月額費用(ドル) 月額費用(円)
500 GB $113 ¥12,995
1,000 GB $226 ¥25,990
2,000 GB $452 ¥51,980
4,000 GB $904 ¥103,960
8,000 GB $1,808 ¥207,920
• 東京DCの価格です。
• 円表記の価格は1ドル115円で換算したご参考価格です。 39

40. 充実の日本語サポートを提供
日本語ホームページwww.softlayer.com/jp
日本語チャット http://sldn.softlayer.com/jp http://knowledgelayer.softlayer.com/jp
40

41. IBM Cloud: Think it. Buildit. Tap into it.
IBM Bluemix Infrastructure
(SoftLayer) 事例

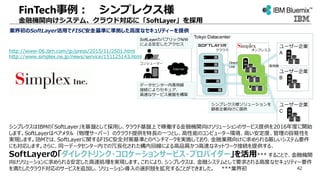

42. FinTech事例： シンプレクス様
金融機関向けシステム、クラウド対応に「SoftLayer」を採用
業界初のSoftLayer活用でFISC安全基準に準拠した高度なセキュリティーを提供
http://www-06.ibm.com/jp/press/2015/11/2501.html
http://www.simplex.ne.jp/news/service/151125143.html
シンプレクスはIBMの「SoftLayer」を基盤として採用し、クラウド基盤上で稼働する金融機関向けソリューションのサービス提供を2016年度に開始
します。SoftLayerはベアメタル（物理サーバー）のクラウド提供を特長の一つとし、高性能のコンピューター環境、高い安定度、管理の容易性を
実現します。IBMでは、SoftLayerに関するFISC安全対策基準とのベンチマークを実施しており、金融業務向けに求められる厳しいシステム要件
にも対応します。さらに、同一データセンター内での冗長化された構内回線による高品質かつ高速なネットワーク接続を提供する、
SoftLayerの「ダイレクトリンク・コロケーションサービス・プロバイダー」を活用*** することで、金融機関
向けソリューションに求められる安定した高速処理を実現します。これにより、シンプレクスは、金融システムとして要求される高度なセキュリティー要件
を満たしたクラウド対応のサービスを追加し、ソリューション導入の選択肢を拡充することができました。 ***業界初
Tokyo Datacenter
Internet
Direct
Link
ユーザー企業
A
ユーザー企業
B
コンシューマー
専用線
ユーザー企業
C
シンプレクス様ソリューションを
顧客企業向けに提供
データセンター内専用線
接続によりセキュア、
高速なサービス基盤を構築
SoftLayerのパブリックN/W
による安定したアクセス
オンプレミスクラウド
42

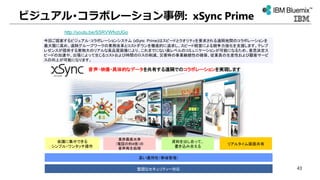

43. ビジュアル･コラボレーション事例: xSync Prime
今回ご提案するビジュアル･コラボレーションシステム (xSync Prime)はスピードとクオリティを要求される遠隔地間のコラボレーションを
最大限に高め、遠隔グループワークの業務改革とコストダウンを徹底的に追求し、スピード経営による競争力強化を支援します。テレプ
レゼンスが提供する実物大のリアルな高品質画像により、これまでにない高レベルのコミュニケーションが可能になるため、意思決定ス
ピードの加速や、出張によって生じるコストおよび時間のロスの削減、災害時の事業継続性の確保、従業員の生産性および顧客サービ
スの向上が可能になります。
会議に集中できる
シンプル・ワンタッチ操作
業界最高水準
（電話の約4倍）の
音声再生処理
資料を出し合って、
書き込み合える
高い運用性（帯域管理）
堅固なセキュリティー対応
リアルタイム画面共有
音声・映像・具体的なデータを共有する遠隔でのコラボレーションを実現します
http://youtu.be/S5RVWfvzUGo
43

44. VDI 事例: 筑波銀行様 ハイブリッド構築導入
営業活動における現状と今後目指すべき姿
筑波銀行様は、茨城県を地盤とする、関東つくば銀行と茨城銀行が合併し、誕生した銀行で、2000年より基幹システムの開発・運用・管理についてIBMの戦略的アウトソー
シングを利用しています。2014年6月には「基幹システムのオンライン5,000日ノーダウン」を達成しました。同行は今後、この安定したシステムを礎に、クラウド、モバイル、ビッグデ
ータ（アナリティクス）、セキュリティーなどの先進テクノロジーを活用した戦略的情報活用基盤を構築し、営業力を強化していく計画です。
顧客の求める場所で
顧客の求めるタイミングで
すぐに実行
ペーパーレスその場ですぐに
顧客接点
タイミング
次アクション
説明資料
現状 目指すべき姿
営業店中心
来店時
帰店後
紙で事前に準備
説明力のレベルアップ
どこでも、いつでも、顧客の求める情報を、よりわかりや
すく説明することが可能になります。
目指すべき姿を実現することで、以下の効果が見込まれる。
実現のため次世代の情報活用基盤の整備
営業時間の創出
これまで時間を要していた渉外前の顧客情報収集、
ご説明資料準備の効率化を図ることができます。
筑波銀行センター SoftLayer
プライベートクラウド
（サーバー統合基盤）
デスクトップクラウド
（シンクライアント基盤）
シンクライアント
デスクトップクラウド
（インターネット
仮想化基盤）
外部メール
サービス
Web
フィルタリング
営業店/渉外先
タブレット
キャリア
閉域網
専用線
3G/LTE網
Internet
次世代情報活用基盤の全体像
オンプレミスクラウドと外部ベンダークラウド(IBMクラウド)を組み合わせた
Enterprise向けのハイブリッドクラウド 強固なセキュリティ
既存業務システム
との連携
投資対効果
自行の要件に合っていること
セキュリティー基準を満たす
業務システム(既存情報資
産)の有効活用
5年間の総コストで比較して
も安価に構築が可能
44

45. IoT事例: 株式会社データ･テック様
“セイフティレコーダ ®”のクラウドベース IoT サービスを SoftLayer で実現
“複数のクラウドサービスを比較検討した結果、SoftLayer を仮想マシ
ンの性能、DCネットワークの品質、価格とパフォーマンスの透明性の
点で高く評価しました。”
—株式会社データ・テック
技術本部・ソフトグループ課長 佐藤重敬
ビジネス・チャレンジ: 自動車の運行データを自動的に記録するセイフティレコーダ ®
（SR）という車載機器のデータをクラウドで収集して、安全運転に役立つIoT分析サービス
を提供する際に、自社のソフトウェアを移植、API連携がしやすく、スケーラビリティーを
満たすクラウド環境が必要となりました。
ソリューション: 複数のクラウドサービスを比較検討した結果、豊富なAPI、仮想マシンで
あってもスペックに応じたパフォーマンスがでること、拠点間通信で遅延が感じられないこ
と、価格と性能に関する情報の透明性を評価してSoftLayerを選択しました。クリエーション
ライン（株）がデータベース部分の設計、構築支援をしています。
ソリューション・コンポーネント
サービス
• SoftLayer®
ビジネス・パートナー
• Creationline, Inc.
豊富なAPI が利用できる
自社の開発ソフトウェアを移植、連携
しやすい
高速なDC間ネットワーク
拠点間通信でほとんど遅延を感じない
価格と性能の透明性
マシンの性能と価格の透明性によりビ
ジネス計画が立てやすい
45

46. FinTech事例: Apple様 Apple Payトークナイゼーションシステム
https://www-935.ibm.com/services/jp/gbs/mobile-consulting/apple-pay/
Apple Payの日本導入にあたり、当社ではApple Payに欠かせないトークナイゼーション機能をSoftlayerクラ
ウド基盤上に構築し、共同利用型サービスとして提供いたします。日本IBMが提供するEMV標準 に 準拠し
たトークナイゼーション・サービスは、Apple Payの日本でのサービス開始と同時に運用を開始し、関連各
社様のシステムと連携してApple Pay利用者のカード支払いをより簡単かつスピーディーにします。
46

47. SNS事例: WhatsApp
• 毎月5億人以上が70％の利用率で
WhatsAppを利用
• SoftLayerのTop 5のお客様の1社
• 2009年からSoftLayerを利用
WhatsApp (WhatsApp Inc) が提供する、リアルタ
イムでメッセージの交換ができるスマートフォン向
けのインスタントメッセンジャーアプリケーション
出典: ウィキペディア
47

48. 46,000社以上のお客様がご利用*
Social
Software as a Service Mobile & Communications
Marketing and Digital Media
EnterpriseHosting & Service Providers
Games and Entertainment
Platform as a Service
WhatsApp Instapaper Yelp
* 2016年2月時点
参照： http://www.softlayer.com/jp/customer-stories
48

49. IBM Cloud: Think it. Buildit. Tap into it.
IBM Bluemix Infrastructure
(SoftLayer) 参考情報

50. Bluemix User Group (BMXUG) のご案内
Bluemix User Group（BMXUG -ビーザグ）は、アプリケーション構築/管理/実行のためのオープン・スタンダードとクラウドを
ベースとした次世代クラウドサービス「IBM Bluemix」の利用促進や情報交換のためのユーザーグループです。
ユーザー会への参加方法
上記のリンクからコミュニティーに参加登録ください
https://www.facebook.com/groups/bmxug/
https://bmxug.connpass.com/勉強会 :
情報交換 :
50

51. 日本語マニュアル・ドキュメント
ソフトレイヤー活用技術情報の概要説明 柔らか層本（PDF版）： https://ibm.biz/BdE9ab
インターネットからダウンロードしていただけます。
デザイン・パターン https://www.change-makers.jp/docs/softlayer-design-pattern
SoftLayerを使って課題を解決するための設計レベルの指南を得ることができるものです。
マネージャー、コンサルタント、アーキテクトの方々が、読みやすく把握できる様に簡潔な
文と図で解説するものです。
コンフィグレーション・ガイド https://www.change-makers.jp/docs/softlayer-config-
guide
SoftLayerを使ってシステムを構築してきたノウハウをベースに、実践的な逆引きの手引書
になっています。 エンジニアが実現したい事を出発点にして、どの様に実現するのかをガイ
ドしたもので、基本的利用方法から、FortiGate, NetScaler, QuantaStore, VMware,
Vyatta, EVault などを網羅して、実現する方法を理解しやすく案内しています
ユースケース https://www.change-makers.jp/docs/softlayer-use-case
ビジネスの発展に伴って変化していく課題を、クラウドの特性を利用して解決する物語の展
開で、上記のコンフィグレーション・ガイドやデザイン・パターンを参照しながら、課題解
決するストーリ仕立てです。 第一弾は、スマホやソーシャルゲームのサイトのスタートアッ
プから、海外展開までのシナリオをご紹介します。 こちらも、ＥＣサイト構築、ゲームプレ
イヤー行動分析など、面白いストーリーを企画中です。 51

52. KnowledgeLayer： http://knowledgelayer.softlayer.com/jp
SoftLayer関連の情報をもっと知りたいとき、KnowledgeLayerをお使いください。
例えば、Object Storage, API, CDN, Load balancer, Gateway, VPN, SSL など、調べたいキーワードを入れると、
Q&Aやいままでの経験情報が表示されます。
52

53. SoftLayer Development Network：
http://sldn.softlayer.com/jp
APIのリファレンスは、このサイトに掲載されています。
SoftLayer関連の情報をもっと知りたいとき、SoftLayer Development Networkもお使いください。
53

54. 書籍
SoftLayer 詳細解説ガイド
(Think IT Books)
http://book.impress.co.jp/books/1115101095#
ISBN：978-4-8443-3986-1
SoftLayer システム構築実践ガイド
(Think IT Books)
http://book.impress.co.jp/books/1114170213#
ISBN：978-4-8443-3814-7
54

55. A New Way Forward
