VMware + IBM Cloudで広がるハイブリッド・クラウドの世界
- 1. VMware + IBMCloudで広がる ハイブリッド・クラウドの世界 日本アイ・ビー・エム株式会社 クラウド事業統括 クラウドマイスター 安田 忍
- 2. 自己紹介 話す ひと 日本IBM クラウド・マイスター 安田 忍 ①データベース(DB2/Oracle等)のスペシャリスト ②IBMにおいて、長らくミドルウェア製品のデリバ リーを経験 ③SoftLayerを使ったクラウド設計屋さん Twitter:@testnin2(shinobilayer) http://qiita.com/testnin2
- 3.
- 4. 本日の内容 1. IBM Cloudの戦略とVMware社とのパートナー シップについて 2.VMware Cloud Foundation on IBM Cloudを 覗いてみよう 3. ここから始めてみよう！VMware on IBM Cloudの提案パターン 付録：SoftLayerとVMwareの親和性に迫る！
- 5. 本日の内容 1. IBM Cloudの戦略とVMware社とのパート ナーシップについて 2.VMware Cloud Foundation on IBM Cloudを 覗いてみよう 3. ここから始めてみよう！VMware on IBM Cloudの提案パターン 付録：SoftLayerとVMwareの親和性に迫る！
- 6. IBMクラウド - ５つの指針 適材 適 所 に ワ ー ク ロードを配置できる アーキテクチャ の 一 貫 性 オープン･テクノロジーと エコシステム 業界、業務分野の 専門的な知見 グローバル対応 開 発 と 検 証 を 繰 り 返すDevOps により高い生 産 性 を 実 現 より深いインサイトを 引き出す、すぐに 使えるデータ と強力なアナ リ テ ィ ク ス 学習し意思決定を サポートするコグニ テ ィ ブ ･ ソ リ ュ ー シ ョ ン の基盤 ハイブリッド･ イ ン テ グ レ ー ションにより既存 データ資産の価値 を最大化 クラウド･セキュリティー
- 7. IBMクラウドへの投資とパートナーシップ 買収と拡張 IBM クラウド プラット フォーム IBM 事業部 IBM 研究開発 オープンソース パートナーシップ WatsonSecurity IoTSystems Blockchain OpenWhiskBluemix AppleBox Watson … … … … …

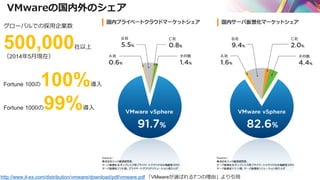

- 8.
- 9. 2016年2月23日: 「IBM InterConnect 2016」に おいてエンタープライズ・ハイブ リッド・クラウドの採用を促進する ため戦略的提携を発表 https://www-03.ibm.com/press/jp/ja/pressrelease/49193.wss
- 10. VMware NSX とIBM Cloud による大陸間 vMotion デモ 1. Long Distance vMotion: 2. NSX Universal Logical SwitchによるL2延伸 3. IBM SoftLayerのデータセンター間における 高速プライベート・ネットワークが無料！ https://youtu.be/sQuK6A-gS6M もちろん、SoftLayerでVMwareが動くのは、SoftLayerで物理サーバーを 標準提供しているからです。
- 11.

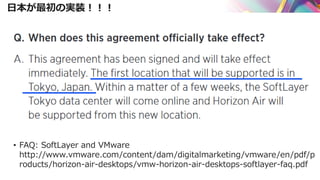

- 12. 日本が最初の実装！！！ • FAQ: SoftLayerand VMware http://www.vmware.com/content/dam/digitalmarketing/vmware/en/pdf/p roducts/horizon-air-desktops/vmw-horizon-air-desktops-softlayer-faq.pdf
- 13.

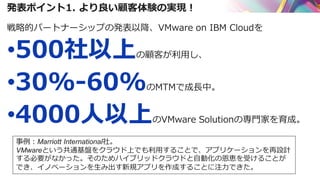

- 14. 発表ポイント1. より良い顧客体験の実現！ 戦略的パートナーシップの発表以降、VMware onIBM Cloudを •500社以上の顧客が利用し、 •30%-60%のMTMで成長中。 •4000人以上のVMware Solutionの専門家を育成。 事例：Marriott International社。 VMwareという共通基盤をクラウド上でも利用することで、アプリケーションを再設計 する必要がなかった。そのためハイブリッドクラウドと自動化の恩恵を受けることが でき、イノベーションを生み出す新規アプリを作成することに注力できた。

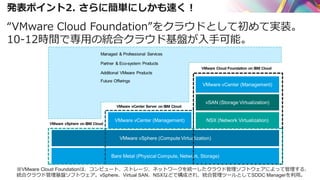

- 15. 発表ポイント2. さらに簡単にしかも速く！ “VMware CloudFoundation”をクラウドとして初めて実装。 10-12時間で専用の統合クラウド基盤が入手可能。 ※VMware Cloud Foundationは、コンピュート、ストレージ、ネットワークを統一したクラウド管理ソフトウェアによって管理する、 統合クラウド管理基盤ソフトウェア。vSphere、Virtual SAN、NSXなどで構成され、統合管理ツールとしてSDDC Managerを利用。

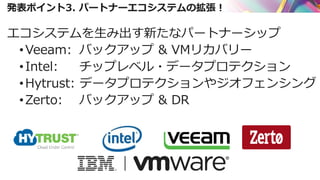

- 16. 発表ポイント3. パートナーエコシステムの拡張！ エコシステムを生み出す新たなパートナーシップ •Veeam: バックアップ& VMリカバリー •Intel: チップレベル・データプロテクション •Hytrust: データプロテクションやジオフェンシング •Zerto: バックアップ & DR
- 17. 本日の内容 1. IBM Cloudの戦略とVMware社とのパートナー シップについて 2.VMware Cloud Foundation on IBM Cloudを覗いてみよう 3. ここから始めてみよう！VMware on IBM Cloudの提案パターン 付録：SoftLayerとVMwareの親和性に迫る！

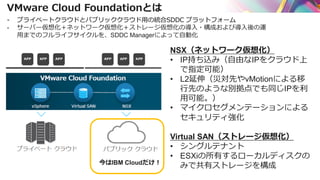

- 18. VMware Cloud Foundationとは -プライベートクラウドとパブリッククラウド用の統合SDDC プラットフォーム - サーバー仮想化＋ネットワーク仮想化＋ストレージ仮想化の導入・構成および導入後の運 用までのフルライフサイクルを、SDDC Managerによって自動化 NSX（ネットワーク仮想化） • IP持ち込み（自由なIPをクラウド上 で指定可能） • L2延伸（災対先やvMotionによる移 行先のような別拠点でも同じIPを利 用可能。） • マイクロセグメンテーションによる セキュリティ強化 Virtual SAN（ストレージ仮想化） • シングルテナント • ESXiの所有するローカルディスクの みで共有ストレージを構成今はIBM Cloudだけ！

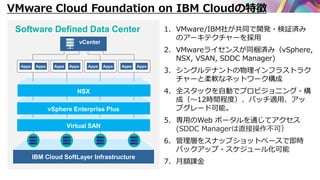

- 19. VMware Cloud Foundationon IBM Cloudの特徴 1. VMware/IBM社が共同で開発・検証済み のアーキテクチャーを採用 2. VMwareライセンスが同梱済み（vSphere, NSX, VSAN, SDDC Manager) 3. シングルテナントの物理インフラストラク チャーと柔軟なネットワーク構成 4. 全スタックを自動でプロビジョニング・構 成（～12時間程度）、パッチ適用、アッ プグレード可能。 5. 専用のWeb ポータルを通じてアクセス (SDDC Managerは直接操作不可） 6. 管理層をスナップショットベースで即時 バックアップ・スケジュール化可能 7. 月額課金 IBM Cloud SoftLayer Infrastructure Virtual SAN NSX vSphere Enterprise Plus Software Defined Data Center vCenter Apps Apps Apps Apps Apps Apps Apps Apps

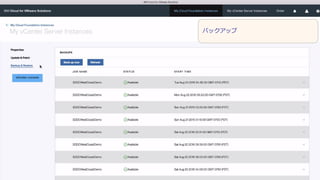

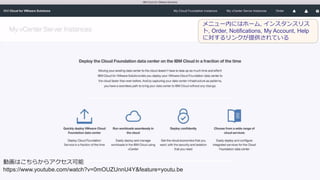

- 20. メニュー内にはホーム, インスタンスリス ト, Order,Notifications, My Account, Help に対するリンクが提供されている 動画はこちらからアクセス可能 https://www.youtube.com/watch?v=0mOUZUnnU4Y&feature=youtu.be

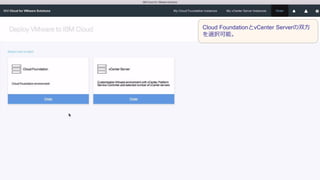

- 21.
- 22.

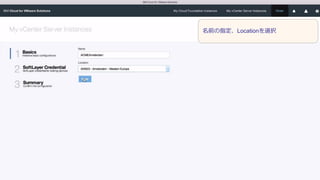

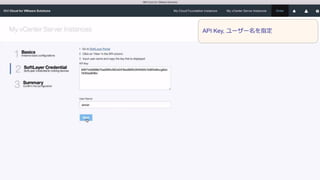

- 23.
- 24.

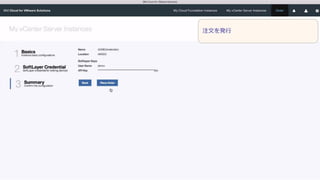

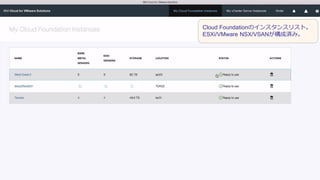

- 25.
- 26.
- 27.

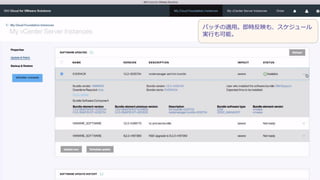

- 28.

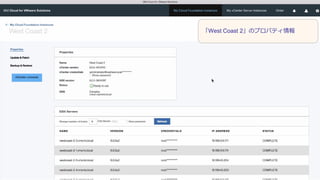

- 29.

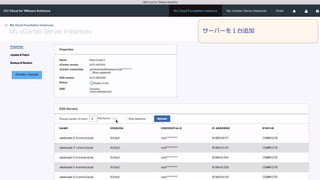

- 30.

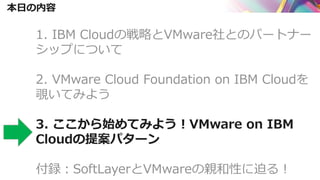

- 31. 本日の内容 1. IBM Cloudの戦略とVMware社とのパートナー シップについて 2.VMware Cloud Foundation on IBM Cloudを 覗いてみよう 3. ここから始めてみよう！VMware on IBM Cloudの提案パターン 付録：SoftLayerとVMwareの親和性に迫る！

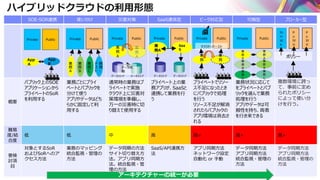

- 32. ハイブリッドクラウドの利用形態 SOE-SOR連携 使い分け 災害対策SaaS連係型 ピーク対応型 可搬型 ブローカー型 概要 パブリック上のSOE アプリケーションから プライベートのSoR を利用する 業務ごとにプライ ベートとパブリックを 分けて使う アプリやデータはどち らかに固定して利 用する 通常時の業務はプ ライベートで実施 クラウド上に災害対 策環境を準備し、 万一の災害時に切 り替えて使用する プライベート上の業 務アプリが、SaaSと 連携して業務を行 う プライベートでリソー ス不足になったとき にパブリックで処理 を行う リソース不足が解消 されたらパブリックの アプリ環境は消去さ れる 業務状況に応じて をプライベートとパブ リックを選んで業務 処理を行う アプリやデータは可 搬性を持ち、両者 を行き来できる 複数環境に跨っ て、事前に定め られたポリシー によって使い分 けを行う。 難易 度/結 合度 低 低 中 高 高+ 高+ 高+ 要検 討項 目 対象とするSoR およびSoRへのア クセス方法 業務のマッピング 統合監視・管理の 方法 データ同期の方法 サイト切り替え方 法。アプリ同期方 法。統合監視・管 理の方法 SaaS/API連携方 法 アプリ同期方法 ネットワーク設定 自動化 or 手動 データ同期方法 アプリ同期方法 統合監視・管理の 方法 データ同期方法 アプリ同期方法 統合監視・管理の 方法 Private Public 業 務 Ａ 業 務 Ｂ 業 務 Ｃ 開 発 ・ テ ス ト Private Public 業 務A データストア データストア Private Public 業 務 Ａ 業 務 Ａ クラウド・バースト Private Public 業 務 Ａ 業 務 Ｂ 業 務 Ｃ 業 務 Ａ 業 務 Ｂ 業 務 Ｃ Private Public 業 務 Ａ データストア データストア 業 務 Ａ データ同 期 Private Public App B App Ａ Saa S Pr iv at e P u bl ic P u bl ic ポリシー アーキテクチャーの統一が必要

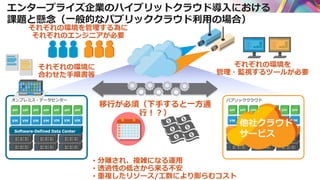

- 33. エンタープライズ企業のハイブリットクラウド導入における 課題と懸念（一般的なパブリッククラウド利用の場合） 移行が必須（下手すると一方通 行！？） • 分離され、複雑になる運用 • 透過性の低さから来る不安 •重複したリソース/工数により膨らむコスト Software-Defined Data Center それぞれの環境を管理する為に それぞれのエンジニアが必要 それぞれの環境に 合わせた手順書等 ぞれぞれの環境を 管理・監視するツールが必要 クラウドサービス基盤 オンプレミス・データセンター パブリッククラウド 他社クラウド サービス

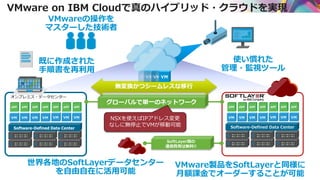

- 34. VMware on IBMCloudで真のハイブリッド・クラウドを実現 Software-Defined Data Center VMwareの操作を マスターした技術者 既に作成された 手順書を再利用 使い慣れた 管理・監視ツール Software-Defined Data Center グローバルで単一のネットワーク オンプレミス・データセンター パブリッククラウド 無変換かつシームレスな移行 SoftLayer間の 通信費用は無料!! NSXを使えばIPアドレス変更 なしに無停止でVMが移動可能 VMware製品をSoftLayerと同様に 月額課金でオーダーすることが可能 世界各地のSoftLayerデータセンター を自由自在に活用可能
- 35.
- 36. ここから始めてみよう - 活用パターン Portability& Optimization Capacity Access Disaster Recovery Backup & Archive オンプレミスVMware環境のDRサイトを待 機コストを最小化して実現 クラウドへのバックアップで簡易DR化を 実現 オンプレミスVMware環境のキャパシ ティーを柔軟に拡張 オンプレミスVMware環境の一時的なワー クロードを移行/コピー Independent Workload 使い慣れたVMware環境をクラウド上で実 現 オンプレ側には可能な限り無償 ツールのみを配置し、なるべく 既存環境への影響を避けたパタ ーンであることが特徴です。

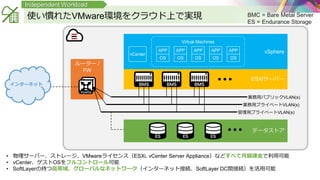

- 37. 使い慣れたVMware環境をクラウド上で実現 Independent Workload ルーター / FW データストア ESXiサーバー vSphere OS APP OS APP OS APP OS APP OS APP VirtualMachines vCenter 業務用パブリックVLAN(s) 業務用プライベートVLAN(s) 管理用プライベートVLAN(s) インターネット • 物理サーバー、ストレージ、VMwareライセンス（ESXi, vCenter Server Appliance）などすべて月額課金で利用可能 • vCenter、ゲストOSをフルコントロール可能 • SoftLayerの持つ高帯域、グローバルなネットワーク（インターネット接続、SoftLayer DC間接続）を活用可能 BMC = Bare Metal Server ES = Endurance Storage

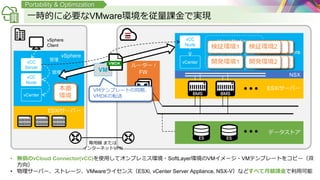

- 38. 一時的に必要なVMware環境を従量課金で実現 Portability & Optimization vSphere ルーター/ FW データストア ESXiサーバー vSphere OS APP OS APP OS APP Virtual Machines vCenter vCC Node vCenter vCC Server vCC Node vSphere Client 管理 管理 VM VMDK VMテンプレートの同期、 VMDKの転送 専用線 または インターネットVPN 本番 環境 検証環境1 開発環境1 NSX ESXiサーバー 検証環境2 開発環境2 • 無償のvCloud Connector(vCC)を使用してオンプレミス環境・SoftLayer環境のVMイメージ・VMテンプレートをコピー（双 方向） • 物理サーバー、ストレージ、VMwareライセンス（ESXi, vCenter Server Appliance, NSX-V）などすべて月額課金で利用可能
- 39. オンプレミスVMware環境のDRサイトを待機コストを最小化して実現 Disaster Recovery vSphere データストア ESXi NSX 被災時のみ ルーター / FW 拠点A vSphere vCenter VM VM VM レプリケーション SRMVR VM 拠点B vSphere vCenter VM SRMVR VM WAN VMDKVMDK VMDK vCenter SRM VR VM VM VM 複数拠点の災対サイト を集約することも可能 • 無償のvSphere Replication(VR)を使用してオンプレミスのVMを自動複製 • 有償のSite Recovery Manager (SRM)を使用すれば、さらに被災時の切り替えを自動化可能 • 被災後にSoftLayer上のリソース（物理サーバー、ESXi/NSXライセンス）を拡張することで待機コストを最適化

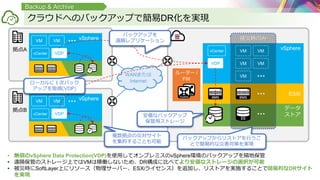

- 40. クラウドへのバックアップで簡易DR化を実現 Backup & Archive vSphere データ ストア ESXi 被災時のみ ルーター/ FW 拠点A vSphere vCenter VM VM VM VDP VM 拠点B vSphere vCenter VM VDP VM WANまたは Internet vCenter VDP VM VM VM 複数拠点の災対サイト を集約することも可能 バックアップを 遠隔レプリケーション ローカルに１次バック アップを取得(VDP) バックアップからリストアを行うこ とで簡易的な災害対策を実現 安価なバックアップ 保管用ストレージ • 無償のvSphere Data Protection(VDP)を使用してオンプレミスのvSphere環境のバックアップを隔地保管 • 遠隔保管のストレージ上ではVMは稼働しないため、DR構成に比べてより安価なストレージの選択が可能 • 被災時にSoftLayer上にリソース（物理サーバー、ESXiライセンス）を追加し、リストアを実施することで簡易的なDRサイト を実現

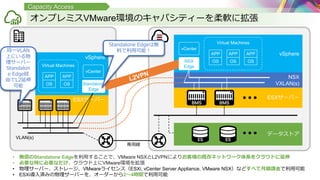

- 41. オンプレミスVMware環境のキャパシティーを柔軟に拡張 Capacity Access ESXサーバー vSphere データストア vCenter 専用線 ESXサーバー vSphere OS APP OS APP OS APP Virtual Machines vCenter NSX VXLAN(s)OS APP OS APP VirtualMachines NSX Edge Standalone Edge VLAN(s) • 無償のStandalone Edgeを利用することで、VMware NSXとL2VPNによりお客様の既存ネットワーク体系をクラウドに延伸 • 必要な時に必要なだけ、クラウド上にVMware環境を拡張 • 物理サーバー、ストレージ、VMwareライセンス（ESXi, vCenter Server Appliance, VMware NSX）などすべて月額課金で利用可能 • ESXi導入済みの物理サーバーを、オーダーから2～4時間で利用可能 Standalone Edgeは無 料で利用可能！同一VLAN 上にいる物 理サーバー Standalon e Edge経 由でL2延伸 可能
- 42. Standalone Edge L2VPN性能結果 •専用線(1Gbps): Direct Link Collocation • Standalone Edge 6.2.2（都内オンプレ）とVMware NSX 6.2.2(東京 DC@SoftLayer）のL2VPN(AES256-SHA)で接続 • scp/ftp/iperfで両拠点のVM間の性能を計測 • 性能結果 MTU=1500 (OSのデフォルト値） MTU=9000 （Jumbo Frame利用時） Iperf(Avg) 485.7 Mbps 927.3 Mbps ftp(Avg) 430.4 Mbps 916.5 Mbps scp(Avg) 441.1 Mbps 824.8 Mbps
- 43. L2VPNにおける遅延効果の検証 100msecの遅延を擬似的に発生させるコマンド $ sudo tcqdisc add dev eth0 root netem delay 100ms 0 100 200 300 400 500 600 700 800 900 1000 0 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160 170 180 190 200 210 220 230 240 250 260 270 280 290 300 1Gbps 専用線, MTU=9000, iperf_speed_l2vpn(Mbps) latency(ms) iperf性能（Mbps) 重要！ L2VPNはTCP/IPベース なので、なるべくlatencyが低い 環境で利用することを推奨

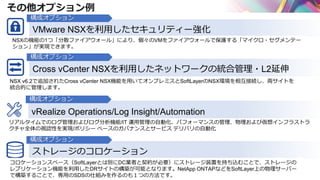

- 44. その他オプション例 VMware NSXを利用したセキュリティー強化 NSXの機能の1つ「分散ファイアウォール」により、個々のVMをファイアウォールで保護する「マイクロ・セグメンテー ション」が実現できます。 Cross vCenterNSXを利用したネットワークの統合管理・L2延伸 構成オプション 構成オプション NSX v6.2で追加されたCross vCenter NSX機能を用いてオンプレミスとSoftLayerのNSX環境を相互接続し、両サイトを 統合的に管理します。 vRealize Operations/Log Insight/Automation 構成オプション リアルタイムでのログ管理およびログ分析機能/IT 運用管理の自動化、パフォーマンスの管理、物理および仮想インフラストラ クチャ全体の視認性を実現/ポリシー ベースのガバナンスとサービス デリバリの自動化 ストレージのコロケーション 構成オプション コロケーションスペース（SoftLayerとは別にDC業者と契約が必要）にストレージ装置を持ち込むことで、ストレージの レプリケーション機能を利用したDRサイトの構築が可能となります。NetApp ONTAPなどをSoftLayer上の物理サーバー で構築することで、専用のSDSの仕組みを作るのも１つの方法です。
- 45.

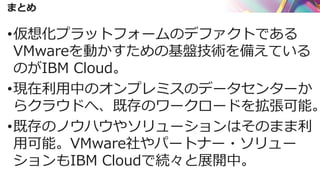

- 46.
- 47. 本日の内容 1. IBM Cloudの戦略とVMware社とのパートナー シップについて 2.VMware Cloud Foundation on IBM Cloudを 覗いてみよう 3. ここから始めてみよう！VMware on IBM Cloudの提案パターン 付録：SoftLayerとVMwareの親和性に迫る！
- 48.

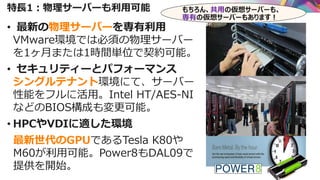

- 49. 特長1：物理サーバーも利用可能 • 最新の物理サーバーを専有利用 VMware環境では必須の物理サーバー を1ヶ月または1時間単位で契約可能。 • セキュリティーとパフォーマンス シングルテナント環境にて、サーバー 性能をフルに活用。IntelHT/AES-NI などのBIOS構成も変更可能。 • HPCやVDIに適した環境 最新世代のGPUであるTesla K80や M60が利用可能。Power8もDAL09で 提供を開始。 もちろん、共用の仮想サーバーも、 専有の仮想サーバーもあります！
- 50. 特長2: 無料のグローバル・ネットワーク • 10Gbpsx Nの高速バックボーン・ネットワーク • データセンター間のプライベートネットワーク通信は、どれ だけ使っても無料！ Long Distance vMotionや、 Replicationの通信料 金を気にする必要があ りません！ 韓国（ソウル）のデータ センターも8月にオープ ンしました！

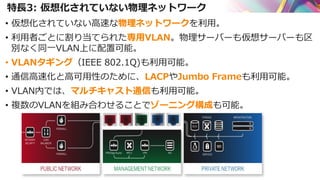

- 51. 特長3: 仮想化されていない物理ネットワーク • 仮想化されていない高速な物理ネットワークを利用。 •利用者ごとに割り当てられた専用VLAN。物理サーバーも仮想サーバーも区 別なく同一VLAN上に配置可能。 • VLANタギング（IEEE 802.1Q)も利用可能。 • 通信高速化と高可用性のために、LACPやJumbo Frameも利用可能。 • VLAN内では、マルチキャスト通信も利用可能。 • 複数のVLANを組み合わせることでゾーニング構成も可能。

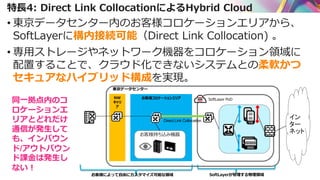

- 52. 特長4: Direct LinkCollocationによるHybrid Cloud • 東京データセンター内のお客様コロケーションエリアから、 SoftLayerに構内接続可能（Direct Link Collocation) 。 • 専用ストレージやネットワーク機器をコロケーション領域に 配置することで、クラウド化できないシステムとの柔軟かつ セキュアなハイブリッド構成を実現。 NW キャリ ア お客様コロケーションエリア SoftLayer PoD 東京データセンター お客様持ち込み機器 Direct Link Collocation お客様によって自由にカスタマイズ可能な領域 SoftLayerが管理する物理領域 イン ター ネット 同一拠点内のコ ロケーションエ リアとどれだけ 通信が発生して も、インバウン ド/アウトバウン ド課金は発生し ない！

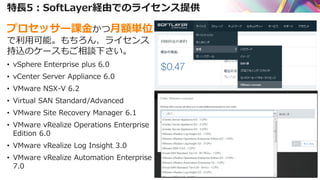

- 53. 特長5：SoftLayer経由でのライセンス提供 プロセッサー課金かつ月額単位 で利用可能。もちろん、ライセンス 持込のケースもご相談下さい。 • vSphere Enterpriseplus 6.0 • vCenter Server Appliance 6.0 • VMware NSX-V 6.2 • Virtual SAN Standard/Advanced • VMware Site Recovery Manager 6.1 • VMware vRealize Operations Enterprise Edition 6.0 • VMware vRealize Log Insight 3.0 • VMware vRealize Automation Enterprise 7.0

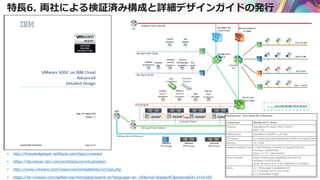

- 54. 特長6. 両社による検証済み構成と詳細デザインガイドの発行 • http://knowledgelayer.softlayer.com/topic/vmware •https://developer.ibm.com/architecture/virtualization • http://www.vmware.com/resources/compatibility/vcl/cpa.php • https://kb.vmware.com/selfservice/microsites/search.do?language=en_US&cmd=displayKC&externalId=2144169

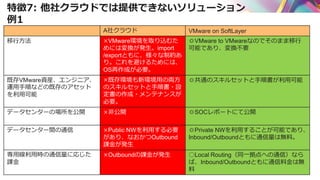

- 55. 特徴7: 他社クラウドでは提供できないソリューション 例1 A社クラウド VMwareon SoftLayer 移行方法 ×VMware環境を取り込むた めには変換が発生。import /exportともに、様々な制約あ り。これを避けるためには、 OS再作成が必要。 ◎VMware to VMwareなのでそのまま移行 可能であり、変換不要 既存VMware資産、エンジニア、 運用手順などの既存のアセット を利用可能 ×既存環境も新環境用の両方 のスキルセットと手順書・設 定書の作成・メンテナンスが 必要。 ◎共通のスキルセットと手順書が利用可能 データセンターの場所を公開 ×非公開 ◎SOCレポートにて公開 データセンター間の通信 ×Public NWを利用する必要 があり、なおかつOutbound 課金が発生 ◎Private NWを利用することが可能であり、 Inbound/Outboundともに通信量は無料。 専用線利用時の通信量に応じた 課金 ×Outboundの課金が発生 ○Local Routing（同一拠点への通信）なら ば、Inbound/Outboundともに通信料金は無 料
- 56. 例2 A社クラウド VMware onSoftLayer 物理サーバーとの組み合わせ ×該当機能なし ◎物理サーバーあり ◎NSXを使って、VLAN/VXLANのBridgeを することでスムーズな併用も可能 機器持ち込み △Network POPに配置するこ とは可能（ただし、データセ ンターとの距離が離れてしま う）。 ◎Network POPに配置する方法以外にも、 SoftLayerデータンセンター内に別途コロ ケーションルームを借りて構内直結するこ とも可能。 性能の安定化 ×共用環境だと当たり外れが ある。専用環境を利用しても、 ホスト間の配置などは指定で きない ◎専用の物理サーバーを利用可能 ◎DRSなどを使ってリソース最適化可能 シングルテナントの専有スト レージ ×該当機能なし ◎VMware vSAN、Data ONTAP Select、 QuantaStorなど 無停止スナップショット ×システム領域はインスタン ス停止が推奨。ストレージ領 域はアンマウントが推奨 ○VMware Snapshot 基盤レベルでのHA/FT機能 △ホスト障害時のOS再起動 設定が可能 ◎VMware HA/VMware FT

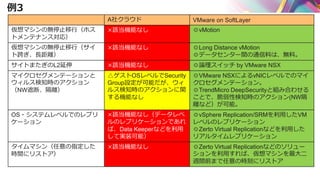

- 57. 例3 A社クラウド VMware onSoftLayer 仮想マシンの無停止移行（ホス トメンテナンス対応） ×該当機能なし ◎vMotion 仮想マシンの無停止移行（サイ ト跨ぎ、長距離） ×該当機能なし ◎Long Distance vMotion ◎データセンター間の通信料は、無料。 サイトまたぎのL2延伸 ×該当機能なし ◎論理スイッチ by VMware NSX マイクロセグメンテーションと ウィルス検知時のアクション （NW遮断、隔離） △ゲストOSレベルでSecurity Group設定が可能だが、ウィ ルス検知時のアクションに関 する機能なし ◎VMware NSXによるvNICレベルでのマイ クロセグメンテーション。 ◎TrendMicro DeepSecurityと組み合わせる ことで、脆弱性検知時のアクション(NW隔 離など）が可能。 OS・システムレベルでのレプリ ケーション ×該当機能なし（データレベ ルのレプリケーションであれ ば、Data Keeperなどを利用 して実装可能） ◎vSphere Replication/SRMを利用したVM レベルのレプリケーション ◎Zerto Virtual Replicationなどを利用した リアルタイムレプリケーション タイムマシン（任意の指定した 時間にリストア） ×該当機能なし ◎Zerto Virtual Replicationなどのソリュー ションを利用すれば、仮想マシンを最大二 週間前まで任意の時刻にリストア
