Bluemixと既存システムとの連携

1. IBM Bluemix
www.bluemix.net
IBM Bluemix
そこが知りたい！
テクニカル・セミナー
日本アイ・ビー・エム
システムズ・エンジニアリング株式会社
Web & Securityソリューション 松井 学
Bluemixと既存システムとの連携

2. © 2014 IBM Corporation
2
IBM Bluemix
www.bluemix.net
ご注意
この資料は日本アイ・ビー・エム株式会社および日本アイ・ビー・エム システムズ・エンジニアリング株
式会社の正式なレビューを受けておりません。
資料の内容には正確を期するよう注意しておりますが、この資料の内容は2014年09月現在の情報であり
、製品の新しいリリース、修正などによって動作／仕様が変わる可能性があります。
当資料は、資料内で説明されている製品の仕様を保証するものではありません。従って、この情報の利⽤
またはこれらの技法の実施はひとえに使⽤者の責任において為されるものであり、資料の内容によって受
けたいかなる被害に関しても⼀切の補償をするものではありません。
また、ＩＢＭ、ＩＢＭロゴおよびibm.comは、世界の多くの国で登録されたInternational Business
Machines Corporationの商標です。他の製品名およびサービス名等は、それぞれＩＢＭまたは各社の商標
である場合があります。現時点でのＩＢＭの商標リストについては
http://www.ibm.com/legal/copytrade.shtmlをご覧ください。

3. © 2014 IBM Corporation
3
IBM Bluemix
www.bluemix.net
アジェンダ
既存システムとの連携の必要性
Bluemixと既存システムとの連携形態
Cloud Integrationアドオン
まとめ

4. © 2014 IBM Corporation
4
IBM Bluemix
www.bluemix.net
既存システムとの連携の必要性

5. © 2014 IBM Corporation
5
IBM Bluemix
www.bluemix.net
これからの企業システム新たなビジネス領域
Systems of Record
（定型業務処理システム）
Systems of Engagement
（協働のための情報活用システム）
Internet of Things
（“モノ”のインターネット）
クラウド・ベース・
サービス
Systems of Interaction 相互に関わりあうシステム

6. © 2014 IBM Corporation
6
IBM Bluemix
www.bluemix.net
バックオフィス・システムとの統合は課題
顧客向けシステムとバックオフィス・システムと
の統合は大きな課題になっている
効果的な顧客向けシステム構築にあたり、最も技術的な課題となっているものは？
出典：A commissioned study conducted by Forrester Consulting on behalf of IBM, Q1 2013
バックオフィス・システムとの
不十分な統合
不十分なセキュリティー
不十分なマスター・データ管理
不十分なコンテンツ管理
予測不可能なパフォーマンス
42%
35%
34%
30%
30%

7. © 2014 IBM Corporation
7
IBM Bluemix
www.bluemix.net
既存システムとの連携の必要性
既存資産の有効活⽤（1/2）
SoRのデータをSoEでも利⽤したい
CRMなどの顧客情報システムのデータ活⽤し、
特定の顧客に特化したモバイル・サービスを提供する
ソーシャル・メディアのデータと顧客データを利⽤し、
アナリティクスの技術により顧客動向をより詳細に分析する
お客様センター
CRM
Bluemix環境
顧客向けサイト
ユーザー
ユーザー

8. © 2014 IBM Corporation
8
IBM Bluemix
www.bluemix.net
既存システムとの連携の必要性
既存資産の有効活⽤（2/2）
フロントエンド・システムで取得した情報をSoRに保管
顧客ニーズの変化が激しい部分は、Bluemixで迅速、かつ、柔軟
にアプリケーションを開発する
重要なデータは、堅牢な既存システムに保管する
お客様センター
顧客DB
ユーザー
キャンペーンサイト
モバイル
アプリケーション
ユーザー
Bluemix環境

9. © 2014 IBM Corporation
9
IBM Bluemix
www.bluemix.net
Bluemixと既存システムとの連携形態

10. © 2014 IBM Corporation
10
IBM Bluemix
www.bluemix.net

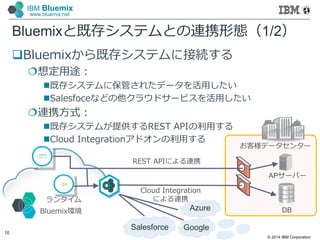

Bluemixと既存システムとの連携形態（1/2）
Bluemixから既存システムに接続する
想定⽤途：
既存システムに保管されたデータを活⽤したい
Salesfoceなどの他クラウドサービスを活⽤したい
連携方式：
既存システムが提供するREST APIの利⽤する
Cloud Integrationアドオンの利⽤する
ランタイム
Bluemix環境
お客様データセンター
APサーバー
DB
REST APIによる連携
Cloud Integration
による連携
Salesforce
Azure
Google

11. © 2014 IBM Corporation
11
IBM Bluemix
www.bluemix.net
Bluemixと既存システムとの連携形態（2/2）
既存システムからBluemixに接続する
想定⽤途：
外部サービスのMashup基盤としてBluemixを利⽤し、
そこで構築したサービスを既存システムから利⽤したい
連携方式：
Bluemix上のサービスをREST APIで公開し、利⽤する
ランタイム
Bluemix環境
お客様データセンター
APサーバー
REST APIによる連携
Cloudant
1．各種サービスに対して
RESTインターフェースを作成する
2．RESTインターフェースを持つ
サービスを利⽤する

12. © 2014 IBM Corporation
12
IBM Bluemix
www.bluemix.net
Cloud Integrationアドオン

13. © 2014 IBM Corporation
13
IBM Bluemix
www.bluemix.net
Cloud Integration
Bluemix上で稼動するアプリケーションから、既存
システムへアクセスする手段を提供するアドオン
実績豊富なクラウド統合製品Cast Ironの技術を利⽤
既存システムに対してHTTPベースのRESTfulなアクセス
を実現
ランタイム
Bluemix環境
お客様データセンター
Cloud
Integration
Cast Iron Live
DB
Salesforce
Azure
Google
セキュア・
コネクター

14. © 2014 IBM Corporation
14
IBM Bluemix
www.bluemix.net
Cloud Integrationアドオン
Bluemixのランタイムに関連付け
クラウド統合に必要な設定情報を管理
クラウド統合API
セキュア・コネクター: 既存システム統合に利⽤
Integration: クラウド環境統合に利⽤
3種類のクラウド統合APIの作成方法を提供
作成方法により、連携可能なシステムが異なる
エンタープライズ
・エンドポイント
からの生成
Cast Iron Live
Orchestration
からの生成
Bluemixアプリ
からの生成

15. © 2014 IBM Corporation
15
IBM Bluemix
www.bluemix.net
Cloud Integrationのシステム連携パターン
1. エンタープライズ・エンドポイントとの連携
既存システムのデータベース（DB2, Oracle）と
SAPに対するCRUD操作
テーブルの結合など、複雑な操作は実行できない
2. Cast Iron Live管理のエンドポイントとの連携
データベースに加え、FTPやDomino、Salesforce
などCast Ironが接続できる多様なシステムと連携
DB2やOracleに対して、複雑なクエリーを実行可能
3. Bluemix上のRESTアプリケーションとの連携
RESTアプリケーションのAPIをカタログとして管理

16. © 2014 IBM Corporation
16
IBM Bluemix
www.bluemix.net

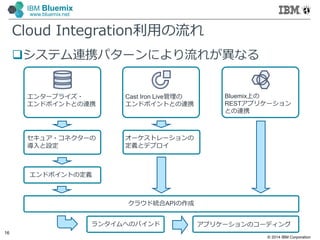

Cloud Integration利⽤の流れ
システム連携パターンにより流れが異なる
エンタープライズ・
エンドポイントとの連携
Cast Iron Live管理の
エンドポイントとの連携
Bluemix上の
RESTアプリケーション
との連携
セキュア・コネクターの
導入と設定
エンドポイントの定義
オーケストレーションの
定義とデプロイ
クラウド統合APIの作成
ランタイムへのバインド アプリケーションのコーディング

17. © 2014 IBM Corporation
17
IBM Bluemix
www.bluemix.net
1．エンタープライズ・
エンドポイントとの連携
既存システムのデータベース（DB2, Oracle）と
SAPに対するCRUD操作のAPIを簡単に作成可能
テーブルの結合など、複雑な操作は実行できない
Cast Iron Liveで手動設定する箇所を、
Cloud Integrationアドオンが隠蔽してくれる
セキュア・コネクターの管理
エンドポイントの生成
システム連携処理（オーケストレーション）の生成
具体的な設定方法は、参考資料を参照

18. © 2014 IBM Corporation
18
IBM Bluemix
www.bluemix.net

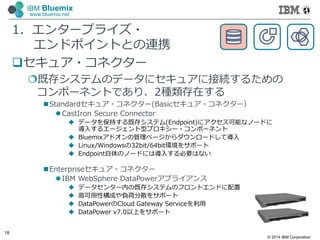

1．エンタープライズ・
エンドポイントとの連携
セキュア・コネクター
既存システムのデータにセキュアに接続するための
コンポーネントであり、2種類存在する
Standardセキュア・コネクター(Basicセキュア・コネクター）
 CastIron Secure Connector
 データを保持する既存システム(Endpoint)にアクセス可能なノードに
導入するエージェント型プロキシー・コンポーネント
 Bluemixアドオンの管理ページからダウンロードして導入
 Linux/Windowsの32bit/64bit環境をサポート
 Endpoint自体のノードには導入する必要はない
Enterpriseセキュア・コネクター
 IBM WebSphere DataPowerアプライアンス
 データセンター内の既存システムのフロントエンドに配置
 高可⽤性構成や負荷分散をサポート
 DataPowerのCloud Gateway Serviceを利⽤
 DataPower v7.0以上をサポート

19. © 2014 IBM Corporation
19
IBM Bluemix
www.bluemix.net
1．エンタープライズ・
エンドポイントとの連携
セキュア・コネクターの通信
セキュア・コネクターは、Cast Iron Live Gatewayの
443番ポートに対してSSLで接続する
セキュア・コネクターがProxyとして動作し、この接続を
利⽤してCloud Integrationからの要求をエンドポイントに送信
セキュア・コネクターからCast Iron Live Gatewayに対する
アウトバウンド通信のみ、ファイアウォールで許可すればよい
Bluemix環境
ランタイム
Cloud
Integration
Cast Iron Live
Cast Iron Live Gateway
443番ポート
DB
セキュア・
コネクター
お客様データセンター

20. © 2014 IBM Corporation
20
IBM Bluemix
www.bluemix.net
1．エンタープライズ・
エンドポイントとの連携
[参考]自動生成したクラウド統合APIの例
EMAIL FIRST_NAME LAST_NAME ADDRESS TEL
a@b.c xxx yyy zzz 0123
・・・ ・・・ ・・・ ・・・ ・・・
DB2上に定義したCUSTOMERテーブル
APIの生成
GETメソッドは、
select * from CUSTOMER where EMAIL = xxx and ・・・
に相当する処理

21. © 2014 IBM Corporation
21
IBM Bluemix
www.bluemix.net
1．エンタープライズ・
エンドポイントとの連携
[デモ]キャンペーン応募⽤の特設Webサイト
⼀時的なサイトのため、Bluemix上で稼動させる
顧客情報は、既存システムにて永続的に保管
Bluemix環境
Node.js
Cloud
Integration
DB2
お客様センター
ユーザー
Secure
Connector
Bluemix2014TechWS_08-1_CloudIntegration.mp4をご覧ください

22. © 2014 IBM Corporation
22
IBM Bluemix
www.bluemix.net
2．Cast Iron Live管理の
エンドポイントとの連携
データベースへの複雑な操作や、DB2/Oracle以外
のDBへの接続、FTPや他クラウドサービスと連携
するAPIを作成可能
オーケストレーションを手動で作成し、
Cast Ironへデプロイするためのスキルが必要
具体的な設定方法は、参考資料を参照

23. © 2014 IBM Corporation
23
IBM Bluemix
www.bluemix.net

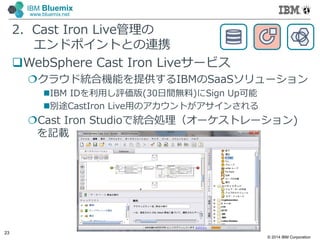

2．Cast Iron Live管理の
エンドポイントとの連携
WebSphere Cast Iron Liveサービス
クラウド統合機能を提供するIBMのSaaSソリューション
IBM IDを利⽤し評価版(30日間無料)にSign Up可能
別途CastIron Live⽤のアカウントがアサインされる
Cast Iron Studioで統合処理（オーケストレーション)
を記載

24. © 2014 IBM Corporation
24
IBM Bluemix
www.bluemix.net
2．Cast Iron Live管理の
エンドポイントとの連携
[デモ]オーケストレーションの例
Cast Iron Liveと接続するための
HTTPエンドポイント
既存システムと接続するための
データベースエンドポイント
必須 任意
Cast Iron Liveからの要求を受信 Cast Iron Liveへ結果を送信
データベースに対するselect文を定義
照会結果をJSON形式に変換
必須 必須
任意
Bluemix2014TechWS_08-2_CastIron.mp4をご覧ください

25. © 2014 IBM Corporation
25
IBM Bluemix
www.bluemix.net
3．Cast Iron Live管理の
エンドポイントとの連携
既存のBluemixアプリケーションのREST APIを
Cloud Integrationで管理するための操作
APIのカタログをACE UIで管理できる
接続情報をVCAP_SERVICESから取得できるようになる
管理対象とするREST APIのURIを指定
管理対象とするREST APIの
入力パラメーターを指定
使⽤するメソッドの指定
APIの説明を記述

26. © 2014 IBM Corporation
26
IBM Bluemix
www.bluemix.net
共通．クラウド統合APIの利⽤
VCAP_SERVICESに登録された接続情報を利⽤
Cloud Integrationをランタイムにバインドすると、
接続情報がVCAP_SERVICESに登録される

27. © 2014 IBM Corporation
27
IBM Bluemix
www.bluemix.net
共通．クラウド統合APIの利⽤
HTTPリクエスト・ヘッダーに認証情報を付与
API_SECRET：接続情報のAPI_SECRETを使⽤する
Authorization：ベーシック認証の情報を付与する
var env = JSON.parse(process.env.VCAP_SERVICES);
env_cloudint = env['CloudIntegration']['0'].credentials;
var user = env_cloudint.userid;
var password = env_cloudint.password;
var myurl = url.parse(env_cloudint.apis[0].baseurl);
var apikey = env_cloudint.apis[0].API_SECRET;
var options = {
host: myurl.hostname,
auth: user + ':' + password,
headers: {
'API_SECRET': apikey
}
};
・・・（略）・・・

28. © 2014 IBM Corporation
28
IBM Bluemix
www.bluemix.net
Cloud Integrationのシステム連携
3種類の連携パターンとAPI生成方法を紹介
1. エンタープライズ・エンドポイントとの連携
既存システムのデータベース（DB2, Oracle）とSAPに対する
CRUD操作
2. Cast Iron Live管理のエンドポイントとの連携
データベースに加え、FTPやDomino、Salesforceなど
Cast Ironが接続できる多様なシステムと連携
3. Bluemix上のRESTアプリケーションとの連携
RESTアプリケーションのAPIをカタログとして管理
VCAP_SERVICESから接続情報を取得し、
生成したAPIを利⽤

29. © 2014 IBM Corporation
29
IBM Bluemix
www.bluemix.net
まとめ

30. © 2014 IBM Corporation
30
IBM Bluemix
www.bluemix.net
まとめ
顧客向けシステムは、バックオフィス・システム
（既存システム）との連携が重要
BluemixはCloud Integrationアドオンを提供し、
システム連携を実現
既存システムだけでなく、他クラウドサービスや、
Bluemix上のRESTアプリケーションとも連携可能
システム連携方式に応じたクラウド連携APIの生成
VCAP_SERVICESから接続情報を取得し、APIを利⽤

31. © 2014 IBM Corporation
31
IBM Bluemix
www.bluemix.net
参考資料

32. © 2014 IBM Corporation
32
IBM Bluemix
www.bluemix.net
1．エンタープライズ・
エンドポイントとの連携：Step1
セキュア・コネクターの構成
Enterpriseセキュア・コネクター構成 Standardセキュア・コネクター構成
①コネクター名を指定し
Add and Install
をクリック
②コネクター⼀覧から Install をクリック
③表示されたダウンロード・構成ページの
リンクからダウンロード、導入
（注意）ブラウザの言語設定を英語にすること

33. © 2014 IBM Corporation
33
IBM Bluemix
www.bluemix.net
1．エンタープライズ・
エンドポイントとの連携：Step2
エンドポイントの生成
（注意）ブラウザの言語設定を英語にすること
①API名を入力
②APIの説明を入力
③「Generate from
an Enterprise Endpoint」を選択

34. © 2014 IBM Corporation
34
IBM Bluemix
www.bluemix.net
1．エンタープライズ・
エンドポイントとの連携：Step2
エンドポイントの生成
（注意）ブラウザの言語設定を英語にすること
①「Connect to your first Enterprise Endpoint」
を選択
②データベース名、ホスト名、ポート、
接続ユーザー名、接続ユーザーパスワードを入力

35. © 2014 IBM Corporation
35
IBM Bluemix
www.bluemix.net
1．エンタープライズ・
エンドポイントとの連携：Step3
クラウド統合APIの作成
（注意）ブラウザの言語設定を英語にすること
①データベースの
スキーマを選択
②データベースの
テーブルを選択

36. © 2014 IBM Corporation
36
IBM Bluemix
www.bluemix.net
1．エンタープライズ・
エンドポイントとの連携：Step3
クラウド統合APIの作成
（注意）ブラウザの言語設定を英語にすること
APIを生成するメソッドを選択

37. © 2014 IBM Corporation
37
IBM Bluemix
www.bluemix.net
2．Cast Iron Live管理の
エンドポイントとの連携：Step1
Cast Iron Liveの利⽤
①評価版ライセンスに同意
②Cast Iron Liveの画面に遷移

38. © 2014 IBM Corporation
38
IBM Bluemix
www.bluemix.net

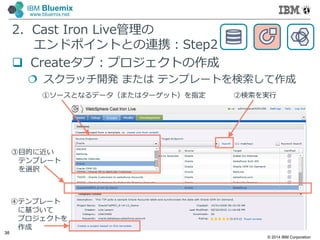

2．Cast Iron Live管理の
エンドポイントとの連携：Step2
 Createタブ：プロジェクトの作成
 スクラッチ開発 または テンプレートを検索して作成
①ソースとなるデータ（またはターゲット）を指定 ②検索を実行
③目的に近い
テンプレート
を選択
④テンプレート
に基づいて
プロジェクトを
作成

39. © 2014 IBM Corporation
39
IBM Bluemix
www.bluemix.net
2．Cast Iron Live管理の
エンドポイントとの連携：Step3
 Modifyタブ：プロジェクトの編集
 プロジェクトの連携処理（オーケストレーション）を
各環境のシナリオにあわせて修正・編集
①編集ボタンを
クリックして
プロジェクトを編集
※ 初回のDesigner起動は
ダウンロードのため
時間がかかる
②CastIron Studio (Designer)を
利⽤して連携処理（オーケスト
レーション)を編集

40. © 2014 IBM Corporation
40
IBM Bluemix
www.bluemix.net

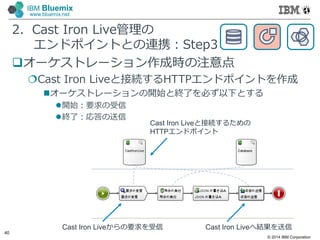

2．Cast Iron Live管理の
エンドポイントとの連携：Step3
オーケストレーション作成時の注意点
Cast Iron Liveと接続するHTTPエンドポイントを作成
オーケストレーションの開始と終了を必ず以下とする
開始：要求の受信
終了：応答の送信
Cast Iron Liveと接続するための
HTTPエンドポイント
Cast Iron Liveからの要求を受信 Cast Iron Liveへ結果を送信

41. © 2014 IBM Corporation
41
IBM Bluemix
www.bluemix.net
2．Cast Iron Live管理の
エンドポイントとの連携：Step4
プロジェクトのデプロイと実行
①実行ボタンをクリック
②Runningとなっていることを確認

42. © 2014 IBM Corporation
42
IBM Bluemix
www.bluemix.net
2．Cast Iron Live管理の
エンドポイントとの連携：Step5
クラウド統合APIを作成
ACE UIよりクラウド統合APIを作成
①APIの名前と説明を入力し、
「Create from CastIron Live Orchestrations」
を選択
②Cast Iron Liveのアカウントを入力し、
ログイン

43. © 2014 IBM Corporation
43
IBM Bluemix
www.bluemix.net
2．Cast Iron Live管理の
エンドポイントとの連携：Step5
クラウド統合APIを作成
ACE UIよりクラウド統合APIを作成
①作成した
オーケストレーションを選択
②メソッドを選択し、
APIの説明を記入
③パラメータを入力

44. © 2014 IBM Corporation
44
IBM Bluemix
www.bluemix.net
IBM Bluemix
www.bluemix.net
