VMware on IBM Bluemix
- 1. ©2016 IBM Corporation112 December 2016 ハイブリッド・クラウドを実現する VMware on Bluemix Infrastructure 日本アイ･ビー･エム株式会社 クラウド事業統括 多田 勇樹
- 2. ©2016 IBM Corporation2 IBMは何をする会社か？
- 3. ©2016 IBM Corporation3 IBMis now emerging as a solutions and company. IBM は コグニティブ･ソリューション と クラウド･プラットフォーム の会社です。
- 4.

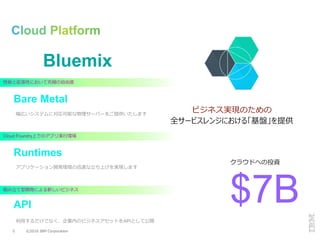

- 5. ©2016 IBM Corporation5 ビジネス実現のための 全サービスレンジにおける「基盤」を提供 $7B クラウドへの投資 Bluemix 性能と拡張性において究極の自由度 幅広いシステムに対応可能な物理サーバーをご提供いたします CloudFoundry上でのアプリ実行環境 アプリケーション開発環境の迅速な立ち上げを実現します 組み立て型開発による新しいビジネス 利用するだけでなく、企業内のビジネスアセットをAPIとして公開 Bare Metal Runtimes API
- 6. ©2016 IBM Corporation6 BluemixInfrastructure (旧称: SoftLayer)
- 7. ©2016 IBM Corporation7 BluemixInfrastructure - 3つの特徴 物理サーバーも利用可能 無料のグローバル・ネットワーク 豊富で透明性の高いサービス 従来のプロバイダーとは一線を画した「妥協なきクラウド」をご提供します。

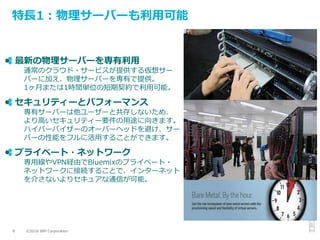

- 8.

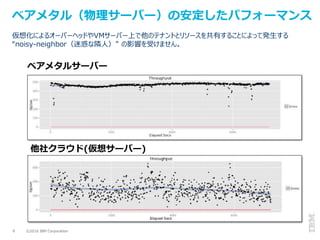

- 9.

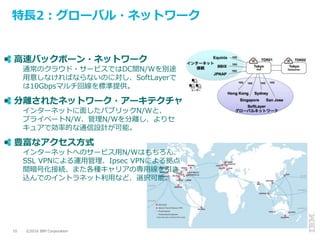

- 10. ©2016 IBM Corporation10 特長2：グローバル・ネットワーク 高速バックボーン・ネットワーク 通常のクラウド・サービスではDC間N/Wを別途 用意しなければならないのに対し、SoftLayerで は10Gbpsマルチ回線を標準提供。 分離されたネットワーク・アーキテクチャ インターネットに面したパブリックN/Wと、 プライベートN/W、管理N/Wを分離し、よりセ キュアで効率的な通信設計が可能。 豊富なアクセス方式 インターネットへのサービス用N/Wはもちろん、 SSLVPNによる運用管理、Ipsec VPNによる拠点 間暗号化接続、また各種キャリアの専用線を引き 込んでのイントラネット利用など、選択可能。

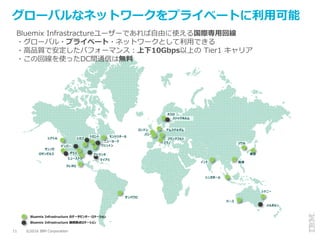

- 11. ©2016 IBM Corporation11 グローバルなネットワークをプライベートに利用可能 ダラス ヒューストン ワシントン シンガポール シアトル アムステルダム 香港 東京ロサンゼルス ニューヨーク アトランタ ロンドン フランクフルト デンバー マイアミ トロント サンノゼ インド シカゴ ケレタロ モントリオール サンパウロ ミラノ バース シドニー メルボルン パリ BluemixInfrastructure のデータセンター・ロケーション Bluemix Infrastructure 接続拠点ロケーション ソウル オスロ ストックホルム Bluemix Infrastractureユーザーであれば自由に使える国際専用回線 ・グローバル・プライベート・ネットワークとして利用できる ・高品質で安定したパフォーマンス：上下10Gbps以上の Tier1 キャリア ・この回線を使ったDC間通信は無料

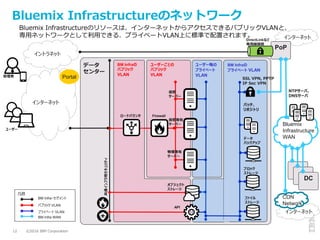

- 12. ©2016 IBM Corporation12 BluemixInfrastructureのネットワーク インターネット インターネット PoP Bluemix Infrastructureのリソースは、インターネットからアクセスできるパブリックVLANと、 専用ネットワークとして利用できる、プライベートVLAN上に標準で配置されます。 ユーザー毎の プライベート VLAN ユーザーごとの パブリック VLAN Firewall インターネット 凡例 パブリック VLAN プライベート VLAN BM Infra・セグメント 仮想 サーバー 物理専有 サーバー ユーザー 管理者 Portal Bluemix Infrastructure WAN DC BM Infra WAN データ センター 共通インフラ用セキュリティ 仮想専有 サーバー BM Infraの プライベート VLAN DirectLinkなど 専用線接続 ファイル ストレージ ブロック ストレージ NTPサーバ、 DNSサーバ データ バックアップ CDN Network パッチ、 リポジトリ BM Infraの パブリック VLAN ロードバランサ オブジェクト ストレージ API SSL VPN, PPTP IP Sec VPN イントラネット

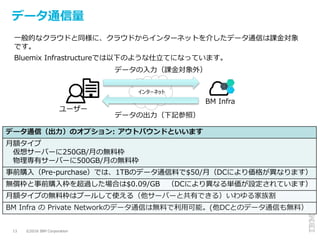

- 13. ©2016 IBM Corporation13 データ通信量 一般的なクラウドと同様に、クラウドからインターネットを介したデータ通信は課金対象 です。 BluemixInfrastructureでは以下のような仕立てになっています。 データ通信（出力）のオプション: アウトバウンドといいます 月額タイプ 仮想サーバーに250GB/月の無料枠 物理専有サーバーに500GB/月の無料枠 事前購入（Pre-purchase）では、1TBのデータ通信料で$50/月（DCにより価格が異なります） 無償枠と事前購入枠を超過した場合は$0.09/GB （DCにより異なる単価が設定されています） 月額タイプの無料枠はプールして使える（他サーバーと共有できる）いわゆる家族割 BM Infra の Private Networkのデータ通信は無料で利用可能。(他DCとのデータ通信も無料） ユーザー BM Infra インターネット データの入力（課金対象外） データの出力（下記参照）

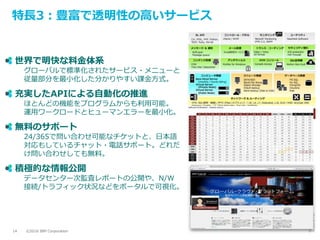

- 14.

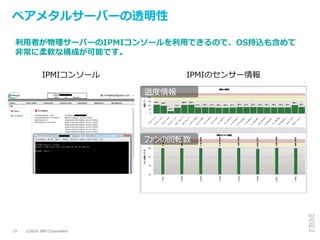

- 15.

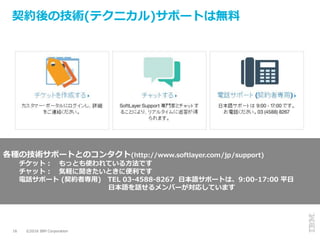

- 16. ©2016 IBM Corporation16 契約後の技術(テクニカル)サポートは無料 各種の技術サポートとのコンタクト(http://www.softlayer.com/jp/support) チケット：もっとも使われている方法です チャット： 気軽に聞きたいときに便利です 電話サポート (契約者専用) TEL 03-4588-8267 日本語サポートは、9:00-17:00 平日 日本語を話せるメンバーが対応しています
- 17.
- 18. © IBM Corporation18 VMware社と戦略的 パートナーシップを 発表 戦略的提携を拡大、 「VMware Horizon Air」 を「IBM Cloud」で提供 Hybrid Cloudを容易に 利用可能にするために、 更にパートナーシップ を拡張 3つの大きな発表

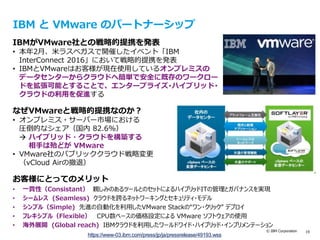

- 19. © IBM Corporation19 IBM と VMware のパートナーシップ IBMがVMware社との戦略的提携を発表 • 本年2月、米ラスベガスで開催したイベント「IBM InterConnect 2016」において戦略的提携を発表 • IBMとVMwareはお客様が現在使用しているオンプレミスの データセンターからクラウドへ簡単で安全に既存のワークロー ドを拡張可能とすることで、エンタープライズ･ハイブリッド･ クラウドの利用を促進する なぜVMwareと戦略的提携なのか？ • オンプレミス・サーバー市場における 圧倒的なシェア（国内 82.6%） ハイブリッド・クラウドを構築する 相手は殆どが VMware • VMware社のパブリッククラウド戦略変更 （vCloud Airの撤退） お客様にとってのメリット • 一貫性（Consistant） 親しみのあるツールとのセットによるハイブリッドITの管理とガバナンスを実現 • シームレス (Seamless) クラウドを跨るネットワーキングとセキュリティ・モデル • シンプル（Simple) 先進の自動化を利用したVMware Stackの“ワン・クリック” デプロイ • フレキシブル（Flexible） CPU数ベースの価格設定による VMware ソフトウェアの使用 • 海外展開 (Global reach) IBMクラウドを利用したワールドワイド・ハイブリッド・インプリメンテーション https://www-03.ibm.com/press/jp/ja/pressrelease/49193.wss

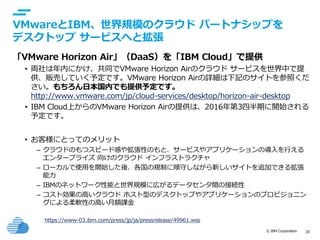

- 20. © IBM Corporation20 text VMwareとIBM、世界規模のクラウド パートナシップを デスクトップ サービスへと拡張 「VMware Horizon Air」（DaaS）を「IBM Cloud」で提供 • 両社は年内にかけ、共同でVMware Horizon Airのクラウド サービスを世界中で提 供、販売していく予定です。VMware Horizon Airの詳細は下記のサイトを参照くだ さい。もちろん日本国内でも提供予定です。 http://www.vmware.com/jp/cloud-services/desktop/horizon-air-desktop • IBM Cloud上からのVMware Horizon Airの提供は、2016年第3四半期に開始される 予定です。 • お客様にとってのメリット – クラウドのもつスピード感や拡張性のもと、サービスやアプリケーションの導入を行える エンタープライズ 向けのクラウド インフラストラクチャ – ローカルで使用を開始した後、各国の規制に順守しながら新しいサイトを追加できる拡張 能力 – IBMのネットワーク性能と世界規模に広がるデータセンタ間の接続性 – コスト効果の高いクラウド ホスト型のデスクトップやアプリケーションのプロビジョニン グによる柔軟性の高い月額課金 https://www-03.ibm.com/press/jp/ja/pressrelease/49961.wss
- 21. © IBM Corporation21 text VMworld 2016にて、さらなるパートナシップ拡張発表 戦略的パートナーシップ2016年2月23日 の発表以降、 VMware on IBM Cloudを 500社以上の顧客が利用し、 30%-60%のMTMで成長中。 4000人以上のVMware Solutionの専門家を育成。

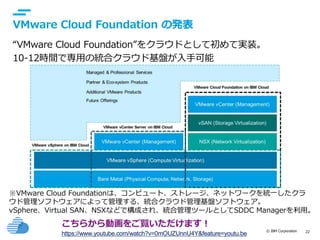

- 22. © IBM Corporation22 text VMware Cloud Foundation の発表 “VMware Cloud Foundation”をクラウドとして初めて実装。 10-12時間で専用の統合クラウド基盤が入手可能 ※VMware Cloud Foundationは、コンピュート、ストレージ、ネットワークを統一したクラ ウド管理ソフトウェアによって管理する、統合クラウド管理基盤ソフトウェア。 vSphere、Virtual SAN、NSXなどで構成され、統合管理ツールとしてSDDC Managerを利用。 こちらから動画をご覧いただけます！ https://www.youtube.com/watch?v=0mOUZUnnU4Y&feature=youtu.be
- 23. ©2016 IBM Corporation2312 December 2016 IBMが皆様にご提供するもの VMwareライセンスを月額で提供 • NSX, VSAN, vRealize製品も提供可能 • 月単位で、1ライセンスから可能 • サポートもSoftLayerサポートで受付可能 両社の検証済みナレッジを提供 • 検証済み構成の提供 • リファレンスガイドの提供
- 24. ©2016 IBM Corporation2412 December 2016 VMware機能概要
- 25. ©2016 IBM Corporation2512 December 2016 vCenter Server – vSphere仮想環境を統合管理するサーバー – ほぼ全ての機能はvCenterから操作 – データセンター、クラスター、仮想マシン、スイッチ、VXLANなどのあらゆるコンポーネントを管 理、構成可能 vCenter Server概要

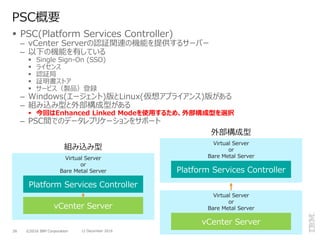

- 26. ©2016 IBM Corporation2612 December 2016 Virtual Server or Bare Metal Server PSC(Platform Services Controller) – vCenter Serverの認証関連の機能を提供するサーバー – 以下の機能を有している Single Sign-On (SSO) ライセンス 認証局 証明書ストア サービス（製品）登録 – Windows(エージェント)版とLinux(仮想アプライアンス)版がある – 組み込み型と外部構成型がある 今回はEnhanced Linked Modeを使用するため、外部構成型を選択 – PSC間でのデータレプリケーションをサポート PSC概要 組み込み型 外部構成型 Virtual Server or Bare Metal Server Platform Services Controller vCenter Server Virtual Server or Bare Metal Server Platform Services Controller vCenter Server

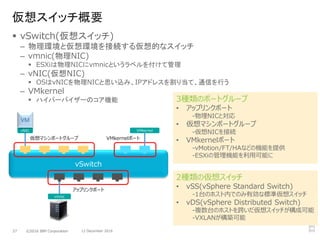

- 27. ©2016 IBM Corporation2712 December 2016 3種類のポートグループ • アップリンクポート -物理NICと対応 • 仮想マシンポートグループ -仮想NICを接続 • VMkernelポート -vMotion/FT/HAなどの機能を提供 -ESXiの管理機能を利用可能に vSwitch(仮想スイッチ) – 物理環境と仮想環境を接続する仮想的なスイッチ – vmnic(物理NIC) ESXiは物理NICにvmnicというラベルを付けて管理 – vNIC(仮想NIC) OSはvNICを物理NICと思い込み、IPアドレスを割り当て、通信を行う – VMkernel ハイパーバイザーのコア機能 仮想スイッチ概要 vSwitch アップリンクポート 仮想マシンポートグループ VMkernelポート vNIC VM vmnic VMkernel 2種類の仮想スイッチ • vSS(vSphere Standard Switch) -1台のホスト内でのみ有効な標準仮想スイッチ • vDS(vSphere Distributed Switch) -複数台のホストを跨いだ仮想スイッチが構成可能 -VXLANが構築可能

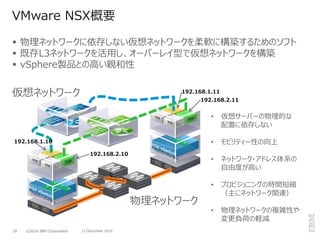

- 28. ©2016 IBM Corporation2812 December 2016 物理ネットワークに依存しない仮想ネットワークを柔軟に構築するためのソフト 既存L3ネットワークを活用し、オーバーレイ型で仮想ネットワークを構築 vSphere製品との高い親和性 VMware NSX概要 192.168.1.10 192.168.2.10 192.168.1.11 192.168.2.11 物理ネットワーク 仮想ネットワーク • 仮想サーバーの物理的な 配置に依存しない • モビリティー性の向上 • ネットワーク・アドレス体系の 自由度が高い • プロビジョニングの時間短縮 （主にネットワーク関連） • 物理ネットワークの複雑性や 変更負荷の軽減

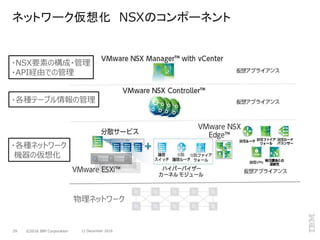

- 29. ©2016 IBM Corporation2912 December 2016 ネットワーク仮想化 NSXのコンポーネント 物理ネットワーク ・各種テーブル情報の管理 ・各種ネットワーク 機器の仮想化 ・NSX要素の構成・管理 ・API経由での管理

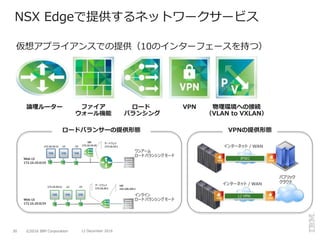

- 30. ©2016 IBM Corporation3012 December 2016 NSX Edgeで提供するネットワークサービス 仮想アプライアンスでの提供（10のインターフェースを持つ） ファイア ウォール機能 ロード バランシング VPN 物理環境への接続 （VLAN to VXLAN） ロードバランサーの提供形態 VPNの提供形態 論理ルーター
- 31. ©2016 IBM Corporation3112 December 2016 VXLANとVTEP概要 データを 送信 ハイパーバイザで ヘッダを追加 （カプセル化） 物理ネットワーク をオーバレイして 通信 ハイパーバイザで ヘッダを除去 データを 受信

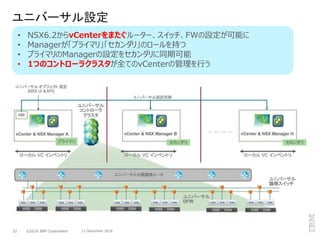

- 32. ©2016 IBM Corporation3212 December 2016 ユニバーサル設定 • NSX6.2からvCenterをまたぐルーター、スイッチ、FWの設定が可能に • Managerが「プライマリ」「セカンダリ」のロールを持つ • プライマリのManagerの設定をセカンダリに同期可能 • 1つのコントローラクラスタが全てのvCenterの管理を行う
- 33. ©2016 IBM Corporation3312 December 2016 Hybrid Cloud構築パターン
- 34. © IBM Corporation34 ESXサーバー vSphere ユニバーサル論理スイッチ データストア vCenter 専用線 ESXサーバー vSphere OS APP OS APP OS APP Virtual Machines vCenter NSX VXLAN(s) OS APP OS APP OS APP Virtual Machines VLAN(s) ESG = Edge Service Gateway SAE = Standalone Edge NSX VXLAN(s) ユニバーサル論理スイッチ接続手順 1. 両サイトにNSX環境を準備 2. NSX Manager ロールの割り当て（プライマリ、セカンダリ） 3. ユニバーサルVNI、トランスポートゾーンの作成

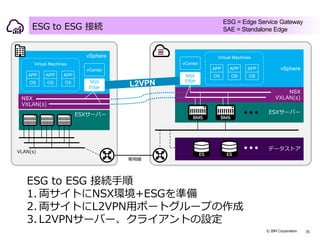

- 35. © IBM Corporation35 ESXサーバー vSphere ESG to ESG 接続 データストア vCenter 専用線 ESXサーバー vSphere OS APP OS APP OS APP Virtual Machines vCenter NSX VXLAN(s) OS APP OS APP OS APP Virtual Machines NSX EdgeNSX Edge VLAN(s) ESG to ESG 接続手順 1. 両サイトにNSX環境+ESGを準備 2. 両サイトにL2VPN用ポートグループの作成 3. L2VPNサーバー、クライアントの設定 ESG = Edge Service Gateway SAE = Standalone Edge NSX VXLAN(s)

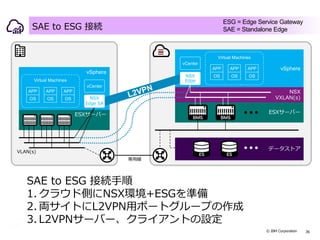

- 36. © IBM Corporation36 ESXサーバー vSphere SAE to ESG 接続 データストア vCenter 専用線 ESXサーバー vSphere OS APP OS APP OS APP Virtual Machines vCenter NSX VXLAN(s)OS APP OS APP OS APP Virtual Machines NSX Edge NSX Edge SA VLAN(s) SAE to ESG 接続手順 1. クラウド側にNSX環境+ESGを準備 2. 両サイトにL2VPN用ポートグループの作成 3. L2VPNサーバー、クライアントの設定 ESG = Edge Service Gateway SAE = Standalone Edge

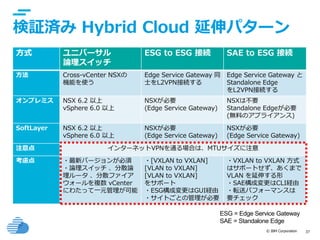

- 37. © IBM Corporation37 検証済み Hybrid Cloud 延伸パターン 方式 ユニバーサル 論理スイッチ ESG to ESG 接続 SAE to ESG 接続 方法 Cross-vCenter NSXの 機能を使う Edge Service Gateway 同 士をL2VPN接続する Edge Service Gateway と Standalone Edge をL2VPN接続する オンプレミス NSX 6.2 以上 vSphere 6.0 以上 NSXが必要 (Edge Service Gateway) NSXは不要 Standalone Edgeが必要 (無料のアプライアンス) SoftLayer NSX 6.2 以上 vSphere 6.0 以上 NSXが必要 (Edge Service Gateway) NSXが必要 (Edge Service Gateway) 注意点 インターネットVPNを通る場合は、MTUサイズに注意 考慮点 ・最新バージョンが必須 ・論理スイッチ 、分散論 理ルータ 、分散ファイア ウォールを複数 vCenter にわたって一元管理が可能 ・[VXLAN to VXLAN] [VLAN to VXLAN] [VLAN to VXLAN] をサポート ・ESG構成変更はGUI経由 ・サイトごとの管理が必要 ・VXLAN to VXLAN 方式 はサポートせず、あくまで VLAN を延伸する形 ・SAE構成変更はCLI経由 ・転送パフォーマンスは 要チェック ESG = Edge Service Gateway SAE = Standalone Edge
