1. MODUL 05-BASIC FITTING-
FILING
EN MOHAMAD ALI BIN
AHAMED

2. Objektif Pembelajaran
• Pelatih – Pelatih mesti boleh :
• Terangkan kegunaan kikir
• Nyatakan bahagian –bahagian &
pengelasan kikir
• Sebutkan jenis-jenis kikir
• Nyatakan langkah -langkah penjagaan
semasa menggunakan kikir

3. Kepentingan
• alat yang biasa digunakan dalam bengkel
kejuruteran.
• pengetahuan mengenai jenis-jenis
kikir,teknik mengikir yang betul serta
penjagaan alat mengikir - penting supaya
kekemasan bendakerja dapat
dipertingkatkan ; faktor-faktor keselamatan
diutamakan.

4. Pengenalan & Kegunaan Kikir
• diperbuat daripada keluli bermutu tinggi.
• dikeraskan pada suhu 800 darjah celsius
• . Kegunaan - memotong , menipiskan dan
melincinkan permukaan sesuatu kompenan
atau bendakerja.
• dinamakan mengikir.

5. Bahagian-bahagian kikir
•

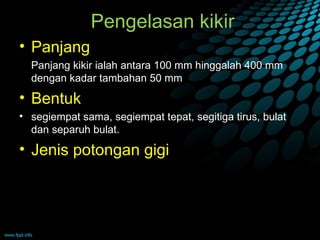

6. Pengelasan kikir
• Panjang
Panjang kikir ialah antara 100 mm hinggalah 400 mm
dengan kadar tambahan 50 mm
• Bentuk
• segiempat sama, segiempat tepat, segitiga tirus, bulat
dan separuh bulat.
• Jenis potongan gigi

7. samb….
• Jenis potongan gigi
a) Gigi selari b)gigi bersilang c)Gigi lengkung d)Gigi parut
Kerja2 Kerja2 am- Mengikir Mengikir
penyudahan cepat buang logam lembut logam
r logam (aluminium & lembut;timah
r tembaga) & kayu
r r

8. Jenis-Jenis Kikir
Kikir pipih tirus
• Digunakan dalam kerja-kerja am
• Dikelaskan kepada gred kasar,sederhana,halus dan sangat
halus

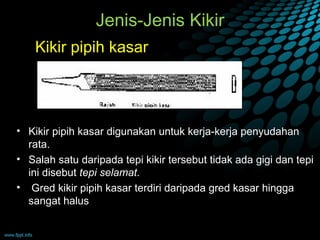

9. Jenis-Jenis Kikir
Kikir pipih kasar
• Kikir pipih kasar digunakan untuk kerja-kerja penyudahan
rata.
• Salah satu daripada tepi kikir tersebut tidak ada gigi dan tepi
ini disebut tepi selamat.
• Gred kikir pipih kasar terdiri daripada gred kasar hingga
sangat halus

10. Jenis-Jenis Kikir
Kikir belah rotan
• Kikir belah rotan atau dipanggil juga kikir separuh bulat
digunakan untuk menyudahkan bahagian-bahagian yang telah
siap.
•Gigi pada permukaan yang rata berbentuk wajik dan gigi pada
permukaan yang melengkung berbentuk silang.
•Gigi kikir ini digredkan kepada kasar, halus dan sangat halus.
•

11. Jenis-Jenis Kikir
Kikir bulat
Kikir bulat kadangkala disebut juga kikir ekor tikus.
Gunanya ialah untuk membesarkan lubang yang berbentuk
bulat dan lubang yang melengkung.
Gred kikir ini terdiri daripada kasar hinggalah sangat halus.
Giginya berbentuk lurus dan bersilang.

12. Jenis-Jenis Kikir
Kikir Segitiga
Kikir segitiga digunakan untuk mengikir sudut-sudut dalam
yang tajam.
Ia juga digunakan untuk membersihkan penjuru yang bersudut.
Giginya bersilang dan terdapat dalam gred kasar hingga
sangat halus

13. Jenis-Jenis Kikir
Kikir pipih nipis
Kikir pipih nipis digunakan untuk mengikir celah-celah yang
nipis seperti untuk memotong celah-celah pada kunci.
Kikir ini tirus pada hujung tetapi tebalnya sama pada
keseluruhan panjangnya.
Kikir jenis ini cuma terdapat dengan panjang yang terhad iaitu
100 mm, 150 mm dan 200 mm.
Giginya bersilang dan grednya dari kasar hingga sangat halus.

14. Jenis-Jenis Kikir
Kikir bentuk pisau
Kikir bentuk pisau digunakan untuk menajamkan gigi-gigi yang
terdapat pada gergaji dan alat-alat pemotong.
Bentuknya sama seperti pisau dengan bersudut 15 darjah.
Grednya pula daripada kasar hingga sangat halus.

15. gan baik untuk menjamin hasil kerja yang memuaskan disamping membolihkan kikir tersebut tahan lebih lama. Berikut ini disenaraikan beberapa pa
Penjagaan Kikir
Kikir - dijaga dengan baik untuk menjamin hasil kerja yang
memuaskan - tahan lebih lama. Panduan untuk menjaga kikir:
1.Sebelum guna- dipasang dengan hulu yang baik dan sesuai.
2 jenis hulu, iaitu hulu biasa dan hulu khas yang digunakan
untuk mengikir .
Hulu biasa Hulu khas

16. gan baik untuk menjamin hasil kerja yang memuaskan disamping membolihkan kikir tersebut tahan lebih lama. Berikut ini disenaraikan beberapa pa
Penjagaan Kikir
2.Sentiasa dalam keadaan bersih. Kerak besi punca
kikir rosak dan permukaan.
Guna berus kikir.

17. Penjagaan Kikir
gan baik untuk menjamin hasil kerja yang memuaskan disamping membolihkan kikir tersebut tahan lebih lama. Berikut ini disenaraikan beberapa pa
3. Selepas digunakan, kikir hendaklah disimpan
dengan cermat supaya ia tidak mudah rosak.
4.Letakkan kikir pada rak dan tiap-tiap satu hendaklah
disusun berasingan.
5. Gunakan kikir yang sesuai dengan sesuatu bahan
yang tertentu. Kikir yang lebih halus
digunakan untuk mengikir bahan yang lebih keras.
6. Elakkan kikir daripada terkena air atau minyak. Jika
terkena air ia akan berkarat dan jika
terkena minyak ia mudah tergelincir semasa mengikir.

18. Rumusan
1.Tujuan pembelajaran telah dicapai.
2.Bersedia untuk topik akan datang:
DRILLING WORK (KERJA
GERUDI)
GOOD LUCK.WASSALAM
