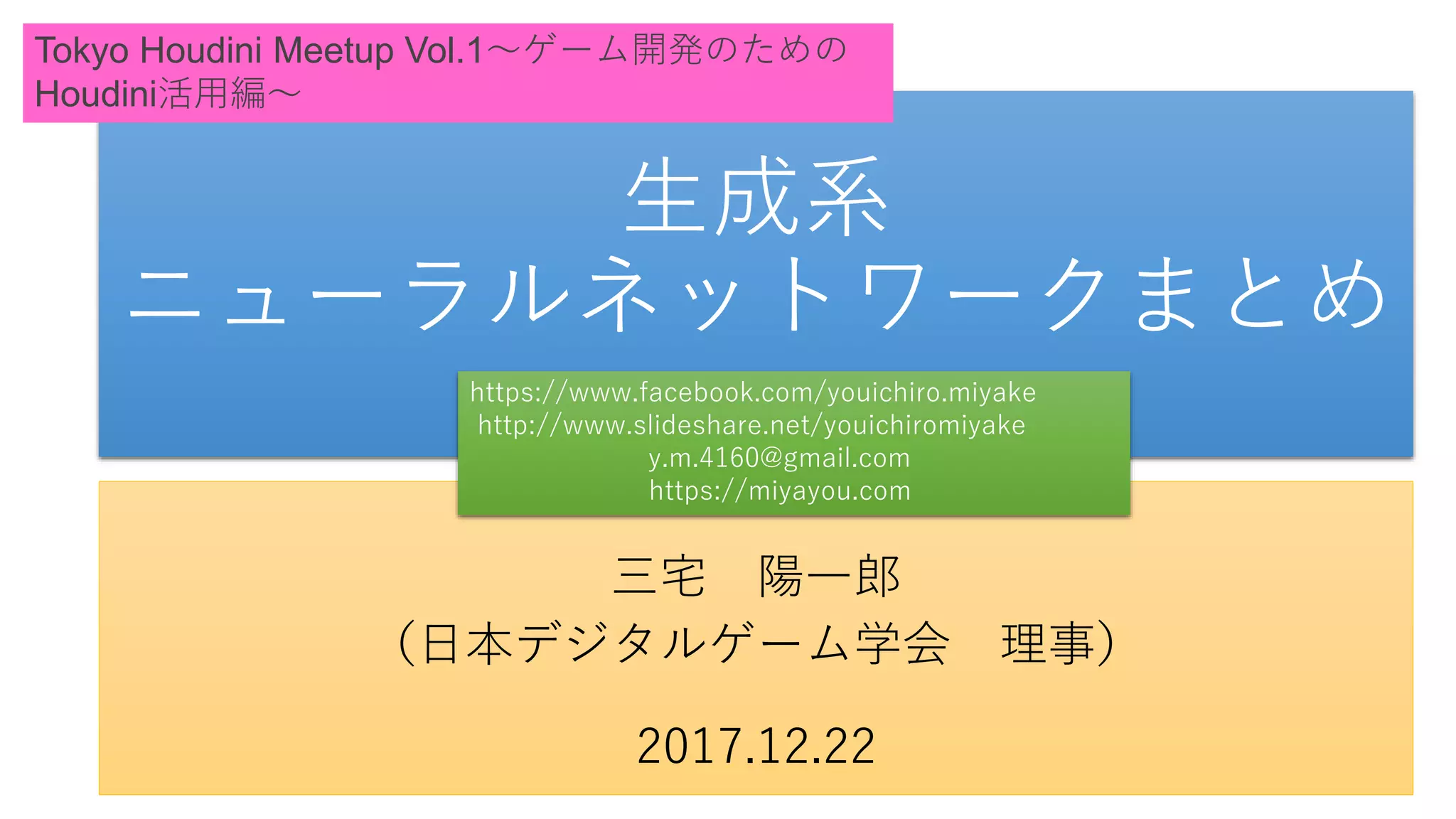

Generative
Neural Network
Youcihiro Miyake
（日本デジタルゲーム学会理事）
2017.12.22
Tokyo Houdini Meetup Vol.1～ゲーム開発のための
Houdini活用編～
https://www.facebook.com/youichiro.miyake
http://www.slideshare.net/youichiromiyake
y.m.4160@gmail.com
https://miyayou.com

目次
• 第一章ニューラルネットワーク基礎
• 第二章生成系ニューラルネットワーク
• 第三章プロシージャル技術入門
• 第四章ニューラルネットの歴史

第一章
ニューラルネットワーク基礎

神経素子（ニューロン）とは？
入力
入力
入力
出力
入力
この中にはイオン（電解,Na+,K+）
溶液が入っていて、入力によって電圧が
高まると出力する仕組みになっています。
100mVぐらい
ニューラルネットワーク内シグナル伝達スピード 100(m/sec) … 案外遅い
http://www.brain.riken.go.jp/jp/aware/neurons.html

ニューラルネットを理解しよう② 基本原理
http://www.pri.kyoto-u.ac.jp/brain/brain/11/index-11.html
医学的知識
http://www.biwako.shiga-u.ac.jp/sensei/mnaka/ut/sozai/ai.html
モデル化
数学的モデル
ニューロン人工ニューロン
入出力関係のグラフ入出力関係の関数（シグモイド関数）

ニューラルネットを理解しよう② 数学的原理
http://www.pri.kyoto-u.ac.jp/brain/brain/11/index-11.html
医学的知識
http://www.biwako.shiga-u.ac.jp/sensei/mnaka/ut/sozai/ai.html
モデル化
数学的モデル
ニューロン
人工ニューロン
入出力関係のグラフ入出力関係の関数（シグモイド関数）
ニューラルネットワーク
（ニューロンをつなげたもの）
道具はこれで全て。これで何ができるだろう？

ニューラルネットを理解しよう③ 数学的原理
数学的モデル
入力信号
＝繋がっている
ニューロンからやっ
て来ます
ウエイト（重み）
＝各ニューロン間の結合の強さ
「入力信号ｘ重み」＋「バイアス」（初期電位、適当な小さな値）
出力信号
(0~1の間)
バイアスをうまく調整して、
このセンシティブな領域に入力が集中するように
調整しよう！（ニューラルネットの技術的なコツ）

ニューラルネットを理解しよう③ 数学的原理
数学的モデル階層型ニューラルネットワーク
… 一方向にニューロンをつなげたもの
入力層隠れ層出力層
重み重み
最初に定義するもの＝ウエイト（重み）、バイアス
とりあえず全ての結合を定義しておく（ニューロン間の重みを０にすれば切れる）
数値の組み
が入ります
数値の組み
が出ます
これは３層の例だけど、
何層つなげてもよい
一旦定義してから変えることができないもの…全体の構造
変えることができるもの…ウエイト（重み）

第二章
生成系ニューラルネットワーク

生成系ニューラルネットワーク技術
GAN （一般敵対的ネット）
（ディープラーニング）
ニューロエヴォリューション
（進化的ニューラルネット）
逆伝播法

数学的モデル
数値の組み
が入ります
階層型ニューラルネットで学習とは、ある入力に対して特定の出
力（学習信号）になるようにウエイトを変化させることを言います。
学習信号
実際の信号
誤差信号
① 手動で少しずつ勘を頼りに変えて行く。まず無理
② えらい人が考えた方法を使ってみる。誤差伝播法
伝播する
誤差信号
伝播する
誤差信号
どうやって？
ニューラルネットを理解しよう逆伝播法学習

数学的モデル
数値の組み
が入ります
教師信号と実際の出力の差を、ウエイトを調整する
ことで、縮めて行く。
学習信号
実際の信号
誤差信号
伝播する
誤差信号
伝播する
誤差信号
ニューラルネットの出力側から、誤差分を、後ろ側に分担して
負担するように、後ろのニューロンへ、そのニューロンが
詰める大きさを含んだ情報を伝播して行く。
誤差伝播法（Back Propagation Method）

数学的モデル教師信号と実際の出力の差を、ウエイトを調整する
ことで、縮めて行く。
伝播する
誤差信号
伝播する
誤差信号
ニューラルネットの出力側から、誤差分を、後ろ側に分担して
負担するように、後ろのニューロンへ、そのニューロンが
詰める大きさを含んだ情報を伝播して行く。
誤差伝播法（Back Propagation Method）
信号絵
画家: ジャスパー・フランシス・クロプシー
Painter: Jasper Francis Cropsey
タイトル: ポンプトン・プレインズ

⑤ニューラルネットワークの構造が進化させる
「NEAT」の技術
Mat Buckland, Chapter 11, AI techniques for game programming, Premier Press, 2002
(実行ファイルとソースコードがCD-ROMにあります)
これまでニューラルネットは、最初に構造を定義した後は変化しなかった。
動的にニューラルネットの構造を変化させる技術
Neuron Evoluation of Augmenting Topologies (NEAT)

Neuro Evolution
を詳しく解説

NEAT
回路の構成を遺伝子コードで表現する。
Weight: 1.2
From: 1
To: 3
Enabled: Y
Recurrent: N
Innovation: 1
Weight: -3
From: 1
To: 4
Enabled: Y
Recurrent: N
Innovation: 6
Weight: 0.7
From: 2
To: 4
Enabled: Y
Recurrent: N
Innovation: 2
Weight: -2.1
From: 3
To: 4
Enabled: Y
Recurrent: N
Innovation: 6
Weight: 1.1
From: 3
To: 5
Enabled: N
Recurrent: N
Innovation: 3
Weight: 0.8
From: 4
To: 5
Enabled: Y
Recurrent: N
Innovation: 4
Weight: -1
From: 5
To: 3
Enabled: Y
Recurrent: Y
Innovation: 7
ID: 1
Type: Input
ID: 2
Type: Input
ID: 3
Type: hidden
ID: 4
Type: hidden
ID: 5
Type: Output
2
1
4
3
5
つなぎ方を定義する遺伝子
ニューロンを定義する遺伝子
入力出力

NEAT
回路の構成を遺伝子コードで表現する。
Weight: 1.2
From: 1
To: 3
Enabled: Y
Recurrent: N
Innovation: 1
Weight: -3
From: 1
To: 4
Enabled: Y
Recurrent: N
Innovation: 6
Weight: 0.7
From: 2
To: 4
Enabled: Y
Recurrent: N
Innovation: 2
Weight: -2.1
From: 3
To: 4
Enabled: Y
Recurrent: N
Innovation: 6
Weight: 1.1
From: 3
To: 5
Enabled: N
Recurrent: N
Innovation: 3
Weight: 0.8
From: 4
To: 5
Enabled: Y
Recurrent: N
Innovation: 4
Weight: -1
From: 5
To: 3
Enabled: Y
Recurrent: Y
Innovation: 7
ID: 1
Type: Input
ID: 2
Type: Input
ID: 3
Type: hidden
ID: 4
Type: hidden
ID: 5
Type: Output
2
1
4
3
5
リンク（つなぎ方）を定義する遺伝子
ニューロンを定義する遺伝子
Innovation ID によってリンク、ニュー
ロンを全遺伝子共通の管理する。
無効
入力出力

NEATにおける交叉
親１
2
1
7
3
4
1
1->4
2
2->4
3
3->4
6
3->7
7
7->4
12
1->7
1
1->4
2
2->4
3
3->4
4
2->5
5
5->4
8
5->9
9
9->4
15
3->9
親２
2
1
3
95 4
Innovation ID
ID順に並べます。
1
1->4
2
2->4
3
3->4
1
1->4
2
2->4
3
3->4
4
2->5
5
5->4
6
3->7
7
7->4
8
5->9
9
9->4
12
1->7
15
3->9
交
叉
4
2->5
5
5->4
8
5->9
9
9->4
15
3->9
1
1->4
2
2->4
3
3->4

NEATにおける交叉
親１
2
1
7
3
4
1
1->4
2
2->4
3
3->4
6
3->7
7
7->4
12
1->7
1
1->4
2
2->4
3
3->4
4
2->5
5
5->4
8
5->9
9
9->4
15
3->9
親２
2
1
3
95 4
Innovation ID
交
叉
2
1
3
95 4
4
2->5
5
5->4
8
5->9
9
9->4
15
3->9
1
1->4
2
2->4
3
3->4
子供＝新しいニューラルネットワーク

エージェント・アーキテクチャー
身体
センサーエフェクター
ＮＰＣの知能部分
ゲーム世界
相互作用
時間
時間
知覚する行動する
機体
制御
交配の中で発展して行く

第３世代
第９２９世代
第１３６８世代
左は俯瞰図（赤は衝突してしまってい
る）
右は適応度ベスト４のニューラルネット

https://arxiv.org/pdf/1410.7326.pdf

弾幕自動生成
• Applying Evolutionary Algorithms to the Galactic Arms Race
• http://aigamedev.com/open/interviews/galactic-arms-race/
https://www.youtube.com/watch?v=N8q2uOwWcFc

はじめのGAN
https://elix-tech.github.io/ja/2017/02/06/gan.html

https://arxiv.org/abs/1406.2661

生成用
ニューラルネット
判定用
ニューラルネット
データ
ベクトル生成画像
真＝ 1
偽＝ 0

Unsupervised Representation Learning with Deep Convolutional Generative Adversarial Networks
Alec Radford, Luke Metz, Soumith Chintala
(Submitted on 19 Nov 2015 (v1), last revised 7 Jan 2016 (this version, v2))
https://arxiv.org/abs/1511.06434

第三章
プロシージャル技術入門

ゲームエンジンにおける自動生成
（例 DUNIA ENGINE）
• 各開発会社のゲームエンジンには、自動生成技術が組み込まれ
ている。
• https://www.youtube.com/watch?v=FI3oR6vqn1Q

次世代ゲームにおける自動生成技術
（2007年12月、三宅陽一郎）
• https://www.slideshare.net/youichiromiyake/ss-51549802

GPU-BASED PROCEDURAL PLACEMENT
IN HORIZON ZERO DAWN
• https://www.guerrilla-games.com/read/gpu-based-
procedural-placement-in-horizon-zero-dawn
• データからプロシージャルにマップなど、ゲームに必要なデー
タを生成

第四章
ニューラルネットの歴史
三宅陽一郎
2017.12.22

この３００年の技術の動向
時間
規模
産業革命
情報革命
ネット革命
知能革命
機械化・自動化（オートメーション化）
電子情報化
オンライン化
知能化
第二次産業革命
電動化
1750 1860 1960 1990 Now…
現代は「知能化」の時代に
入りつつある。
第一次AIブーム第二次AIブーム第三次AIブーム

二つの人工知能
IF (s_collison==true)
register_all(s_star);
assign_edge();
assign_vertex();
mix_all();
シンボルによる人工知能
（シンボリズム））
ニューラルネットによる人工知能
（コネクショニズム）
IBM ワトソン
Gooogle検索
など
AlphaGo
など
http://www.nature.com/nature/journal/v518/n7540/full/nature14236.html

深階層ニューラルネットワーク
ニューラルネットワーク＝信号（波形）処理だけで知能を作る。

人工知能がブームになるとき
時間
規模
1960 1990 2000
1970 1980 2010
シンボルによる人工知能は
堅実に進化する

2 第一次ＡＩブーム（1960年代）
もし A ならば B
もし B ならば C
よって、
もし A ならば C
（記号主義）
推論ベースニューラルネット
誕生

3 第二次ＡＩブーム（1980年代）
IF （A） then B
IF （C） then D
IF （E） then F
IF （G） then H
IF （ I ） then J
（記号主義）
ルールベース
新しい学習法＝
逆伝搬法

3 第二次ＡＩブーム（1980年代）
0 0 0
【逆伝播法】
ここが１になるように、
結合の強さを、
さかのぼって変えて行く。

4 第三次ＡＩブーム（2010年代）
（記号主義）
データベース
新しい学習法＝
ディープラーニング
データベース
検索エンジン
キーワード検索結果
検索
人
次の章で
説明
します

ある層の限定した領域を次の層に向けて足し合わせて
集約する＝折り畳み（コンボリューション）
その時にちょっとづつずらしながら折り畳みを行う。

インターネットによる
膨大なデータ
4 第三次ＡＩブーム（2010年代）
時間
規模
1960 1990 2000
1970 1980 2010
ルールベース
逆伝播法
データベース
ディープ
ラーニング
推論ベース
ニューラル
ネット誕生
小型・中型
コンピュータの普及
大型コンピュータ
専門家のみのブーム

AlphaGO
膨大な棋譜のデータ
（人間では多過ぎて
読めない）
この棋譜を
そっくり打てる
ように学習する
自己対戦して
棋譜を貯める
この棋譜を
そっくり打てる
ように学習する
AlphaGO

Deep Q-Learning
Volodymyr Mnih, Koray Kavukcuoglu, David Silver, Alex Graves,
Ioannis Antonoglou, Daan Wierstra, Martin Riedmiller (DeepMind Technologies)
Playing Atari with Deep Reinforcement Learning
http://www.cs.toronto.edu/~vmnih/docs/dqn.pdf
画面を入力
操作はあらかじめ教える
スコアによる強化学習

二つの人工知能
IF (s_collison==true)
register_all(s_star);
assign_edge();
assign_vertex();
mix_all();
（記号主義）
IBM ワトソン
など
AlphaGo
など

学習過程解析
Volodymyr Mnih, Koray Kavukcuoglu, David Silver, Alex Graves,
Ioannis Antonoglou, Daan Wierstra, Martin Riedmiller (DeepMind Technologies)
Playing Atari with Deep Reinforcement Learning
http://www.cs.toronto.edu/~vmnih/docs/dqn.pdf

• Pπ ロールアウトポリシー（ロールアウトで討つ手を決める。
Pπ（a|s） sという状態でaを討つ確率）
• Pσ Supervised Learning Network プロの討つ手からその
手を討つ確率を決める。Pσ（a|s）sという状態でaを討つ確
率。
• Pρ 強化学習ネットワーク。Pρ（学習済み）に初期化。
• Vθ(s’) 局面の状態 S’ を見たときに、勝敗の確率を予測
する関数。つまり、勝つか、負けるかを返します。
Mastering the game of Go with deep neural networks and tree search
https://deepmind.com/research/alphago/

人工知能と創造性
三宅陽一郎
2017.12.22

アーロンのアルゴリズム
• 知識ベースの人工知能
＝対象に対する知識をインプットして描かせる

＝閉曲線で描くことを学ぶ。
1981

(左) 学んだ知識から描く
（右）架空のものを学んだものから描く
19851983

前後関係を取れるようにする。
1986

ブラウン運動
ロバート・ブラウン博士によって、１８２７年に発見された現象。
微粒が媒質（液体）の中で行う不規則な運動。
アインシュタイン博士によって、熱運動する媒質の不規則な
衝突によって引き起こされると説明された。
http://ja.wikipedia.org/wiki/%E3%83%96%E3%83%A9%E3%82%A6%E3%83%B3%E9%81%8B%E5%8B%95

ブラウン運動から地形生成
ロバート・ブラウン博士によって、１８２７年に発見された現象。
微粒が媒質（液体）の中で行う不規則な運動。
アインシュタイン博士によって、熱運動する媒質の不規則な
衝突によって引き起こされると説明された。
宮田一乗「プロシージャル技術の動向」（CEDEC 2008）

https://www.youtube.com/watch?v=m4JDNzwFZFI

http://www.kenmusgrave.com

NO MAN’S SKY (Hello Games, 2016)
http://www.no-mans-sky.com/
宇宙、星系、太陽系、惑星を自動生成する。

FarCry2 におけるプロシージャル技術
50km四方のマップを作る
オブジェクト（草木）＆アニメーションデータを自動生成

FarCry2 (Dunia Engine ) デモ
草原自動生成時間システム
樹木自動生成動的天候システム
動的天候システム
http://www.farcry2-hq.com/downloads,18,dunia-engine-nr1.htm

Procedural Generation in WarFrame
• Warframe ではダンジョンが自動生成される。
Daniel Brewer, AI Postmortems: Assassin's Creed III, XCOM: Enemy Unknown, and Warframe (GDC2015)
http://www.gdcvault.com/play/1018223/AI-Postmortems-Assassin-s-Creed

Black Combination in WarFrame
• ブロックを組み合わる
• 完全に零からの生成
ではない。
このような生成のことを
Semi-procedural と言う。

WarFrame における自動生成マップの
自動解析による自動骨格抽出
• 自動生成するだけでなく、自動生成したダンジョンを、自動解
析します。ここでは、トポロジー（形状）検出を行います。

WarFrame における自動生成マップの
自動解析によるナビゲーションデータ作成
抽出した骨格に沿って
自動的にナビゲーション・データを作成します。

スタートポイント、出口、目的地の
自動生成

ヒートマップ（影響マップ）を用いて
ゲーム中にプレイヤーの周囲を自動解析
ヒートマップ（影響マップ）とは、対象（ここではプレイヤー）を中心に、位置に温度（影響度）を
与える方法です。距離に応じて減衰します。また時間が経つと、周囲に熱が拡散します。

Tactical Map の例 (影響マップ)
（例）敵と自分の勢力をリアルタイムに計算する。
4 6 8 8 8 8 6 4 2 0 -1 -2 -4 -4 -4 -2
4 6 8 8 8 8 4 2 1 0 -2 -4 -4 -2
4 6 8 8 8 6 3 1 0 -2 -4 -4 -4 -2
4 6 8 8 8 6 6 4 1 0 -2 -4 -4 -2
2 4 6 8 6 6 4 4 0 -1 -2 -4 -4 -4 -2
1 2 4 6 6 4 2 2 -4 -5 -3 -3 -4 -4 -2 -1
3 3 3 3 4 2 2 0 -4 -5 -5 -8 -8 -6 -4 -2
3 3 2 2 2 0 -2 -4 -8 -10 -10 -8 -4 -2
3 3 3 2 2 1 0 -4 -8 -10 -10 -8 -8 -4 -2
2 2 2 2 1 1 0 -3 -8 -10 -10 -8 -8 -4 -2
1 1 1 1 0 0 -2 -4 -8 -8 -8 -8 -8 -8 -8 -8
0 0 0 0 0 -1 -1 -2 -5 -6 -6 -6 -8 -8 -8
0 0 0 0 -1 -2 -2 -2 -4 -4 -4 -6 -8 -8 -8 -8
0 0 0 0 -1 -2 -2 -2 -2 -2 -2 -2 -2 -2 -2
0 0 0 0 -1 -2 -2 -2 -2 -2 -2 -2 -2 -2 -2 -2
0 0 0 0 -1 -1 -1 -1 -1 -1 -1 -1 -1 -1 -1 -1

ヒートマップ（影響マップ）を用いて
ゲーム中にプレイヤーの周囲を自動解析
「ヒートが増加する＝プレイヤーが近づく点」
「ヒートが減少する＝プレイヤーが遠ざかる点」

アクティブ・エリアセット（Active Are Set）
アクティブ・エリアセットは、プレイヤーの周囲の領域で、
リアルタイムにメタAIがゲームを調整する領域

メタAIがアクティブ・エリアセット内で
ゲームを調整する
「ヒートが増加する＝プレイヤーが近づく点」なので、モンスターを生成する。
「ヒートが減少する＝プレイヤーが遠ざかる点」なので、モンスターを停止する。

メタAI （AI Director,）による
動的ペース調整

メタＡＩ（自動適応ペーシング）
メタAI （AI Director,）による
動的ペース調整

メタAIによる出会うモンスターの数の大域調整
プレイヤーのスタート地点から出口までの道のりで、
コンスタントにモンスターと出会うようにする。

FarCry 4 の事例
Julien Varnier, Far Cry's AI: A Manifesto for Systemic Gameplay
http://archives.nucl.ai/recording/far-crys-ai-a-manifesto-for-systemic-gameplay/

これからのゲームの作り方
オープンワールド
プロシージャル（自動生成）
適応型的AI
（自動AI配置、自動ミッション生成）

これからのゲームの作り方
オープンワールド
プロシージャル（自動生成）
適応型的AI
（自動AI配置、自動ミッション生成）
これからのゲームは、
広大なで多様なフィールドを持ちつつ、
稠密なゲームプレイを提供できるような
サービスとなる。
（低コストで）

生成系ニューラルネットワークまとめ Summary of Generative Neural Network
