Floodlightってぶっちゃけどうなの？
- 1. Floodlightって ぶっちゃけどうなの？ 2013.11.16 Trema Day#4 関山宜孝 / @moomindani
- 2.
- 3.

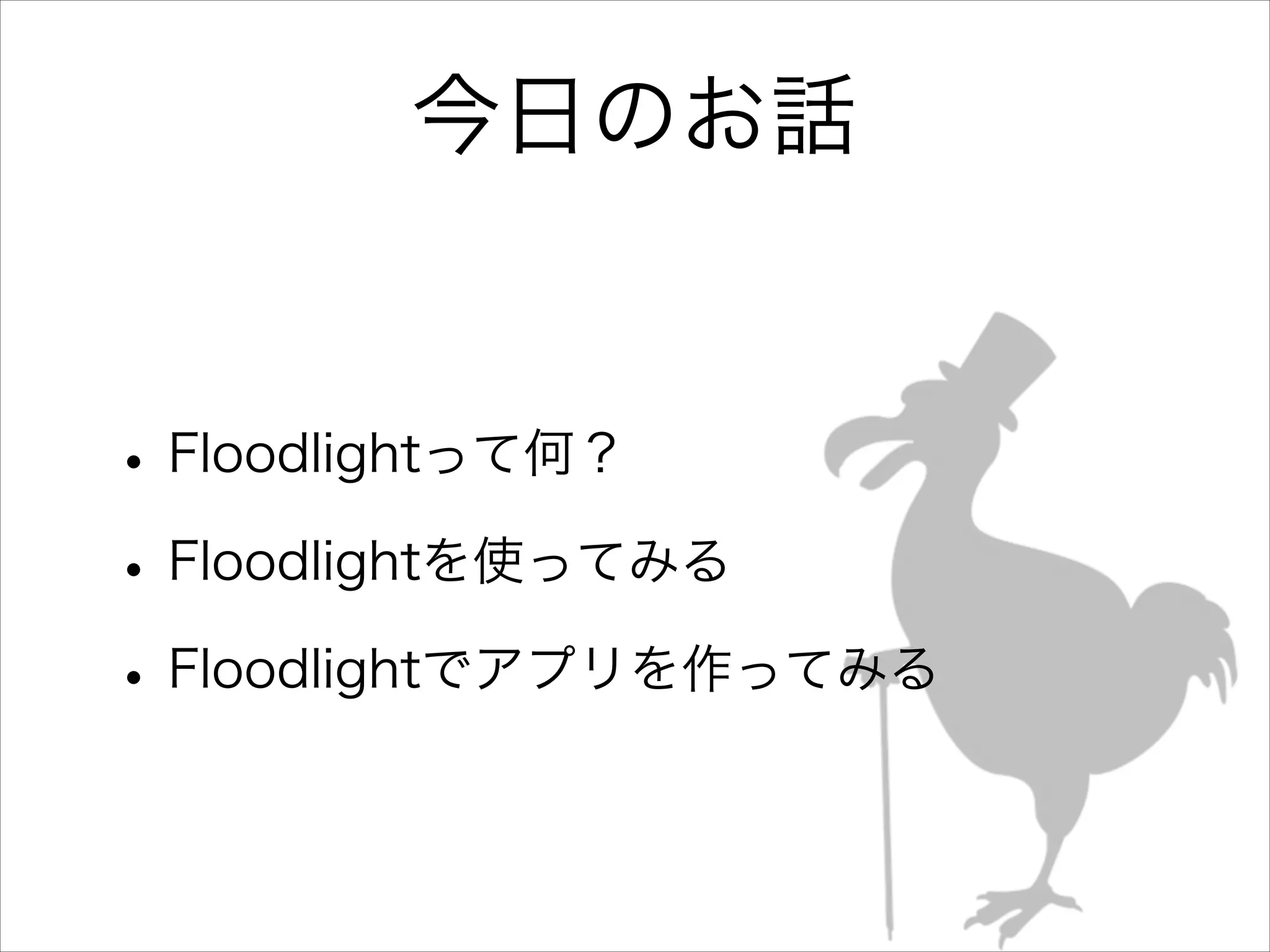

- 4. 今日のお話 • Floodlightって何？ • Floodlightを使ってみる •Floodlightでアプリを作ってみる
- 5.
- 6.

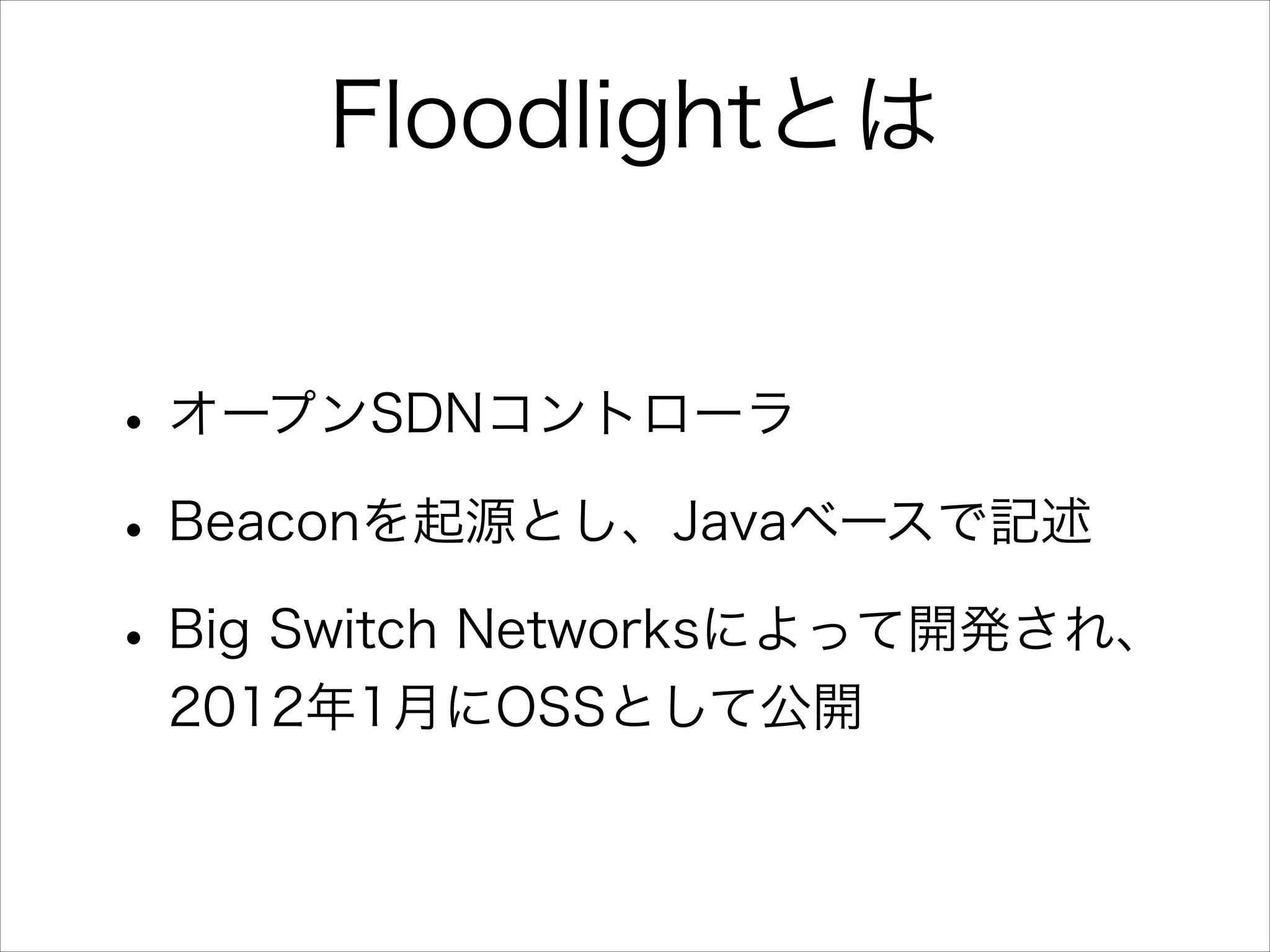

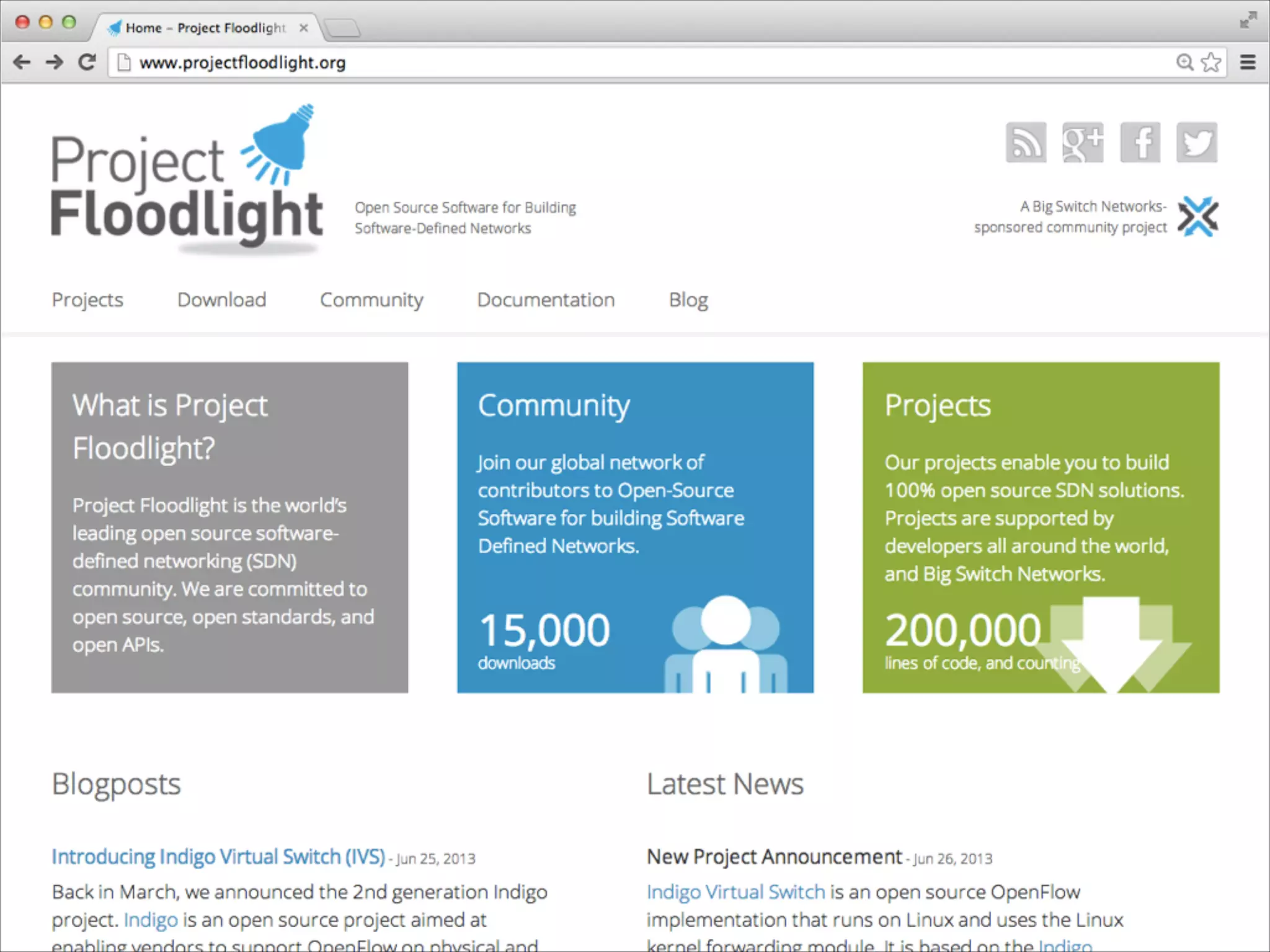

- 7. Floodlightとは • オープンSDNコントローラ • Beaconを起源とし、Javaベースで記述 •Big Switch Networksによって開発され、 2012年1月にOSSとして公開

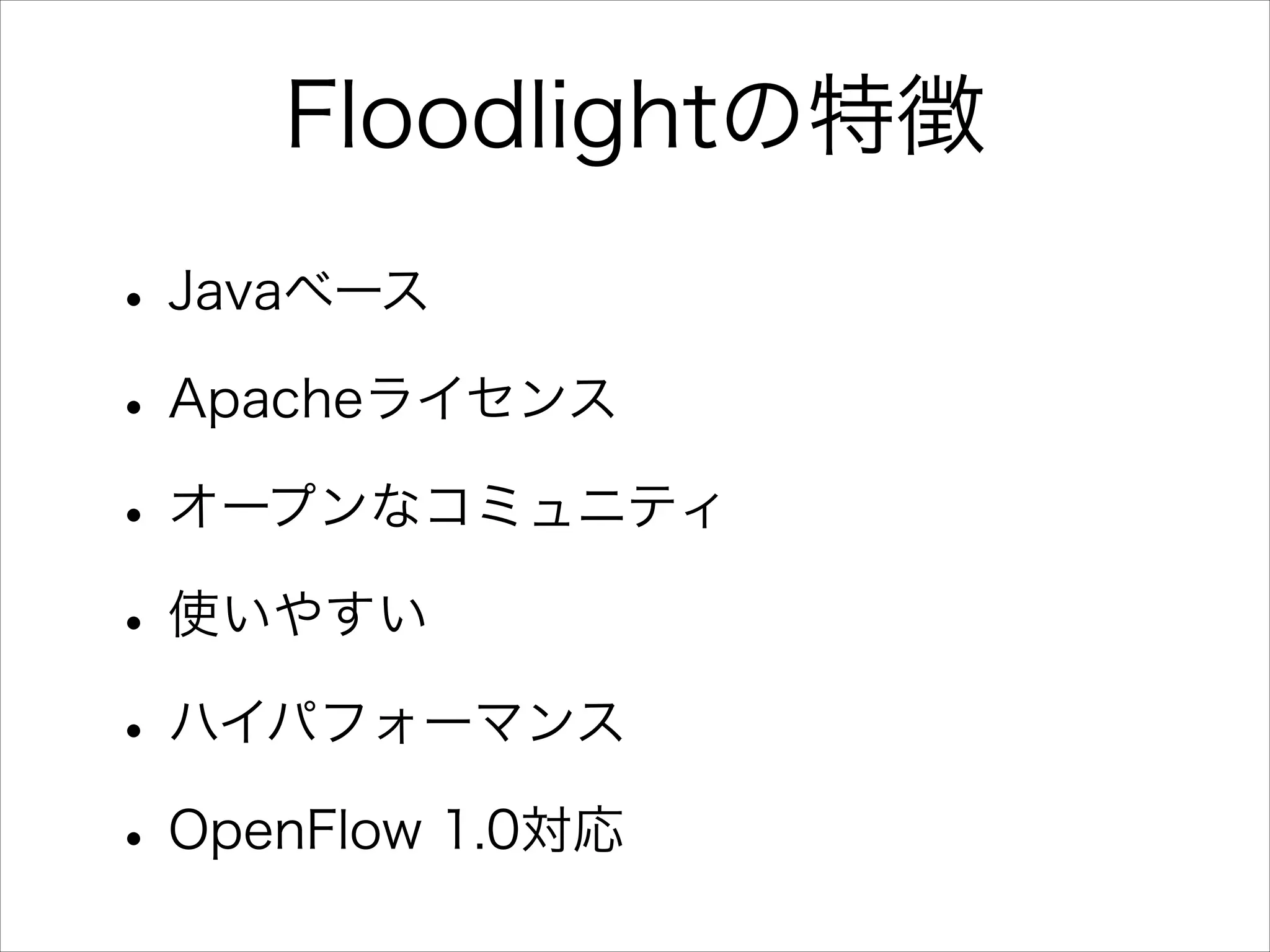

- 9. Floodlightの特徴 • Javaベース • Apacheライセンス •オープンなコミュニティ • 使いやすい • ハイパフォーマンス • OpenFlow 1.0対応

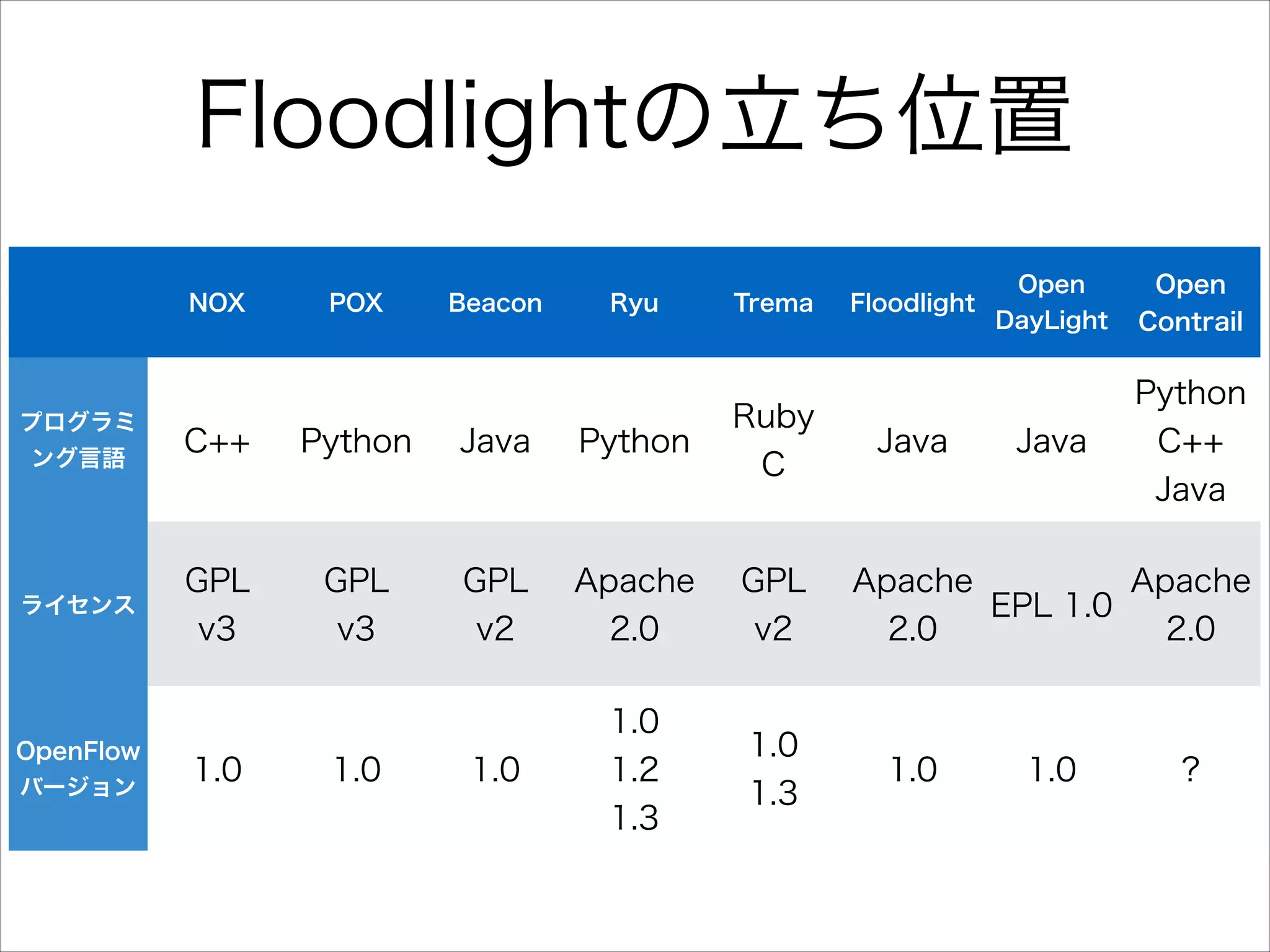

- 10.

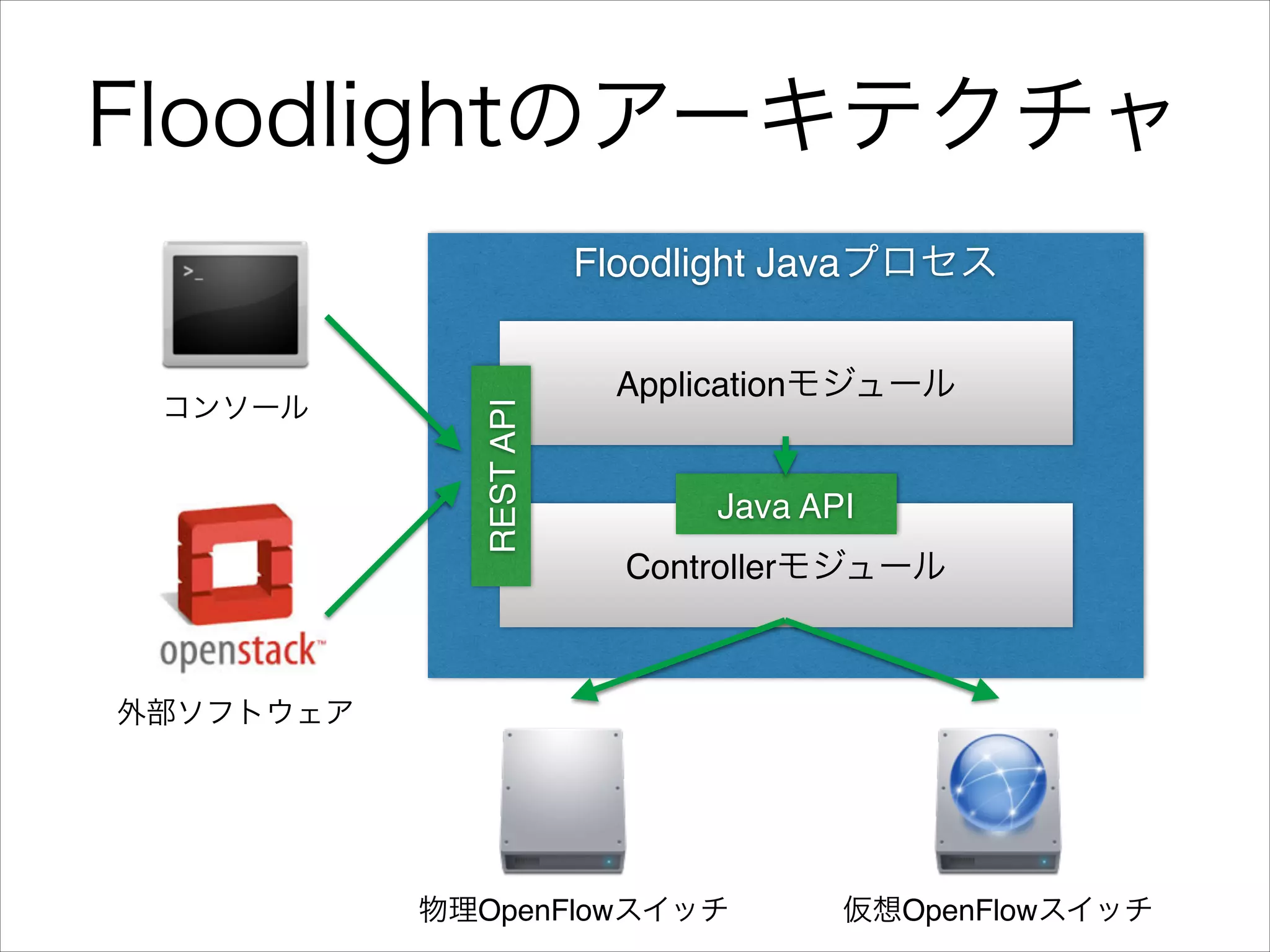

- 11. Floodlightのアーキテクチャ コンソール REST API Floodlight Javaプロセス Applicationモジュール JavaAPI Controllerモジュール 外部ソフトウェア 物理OpenFlowスイッチ 仮想OpenFlowスイッチ

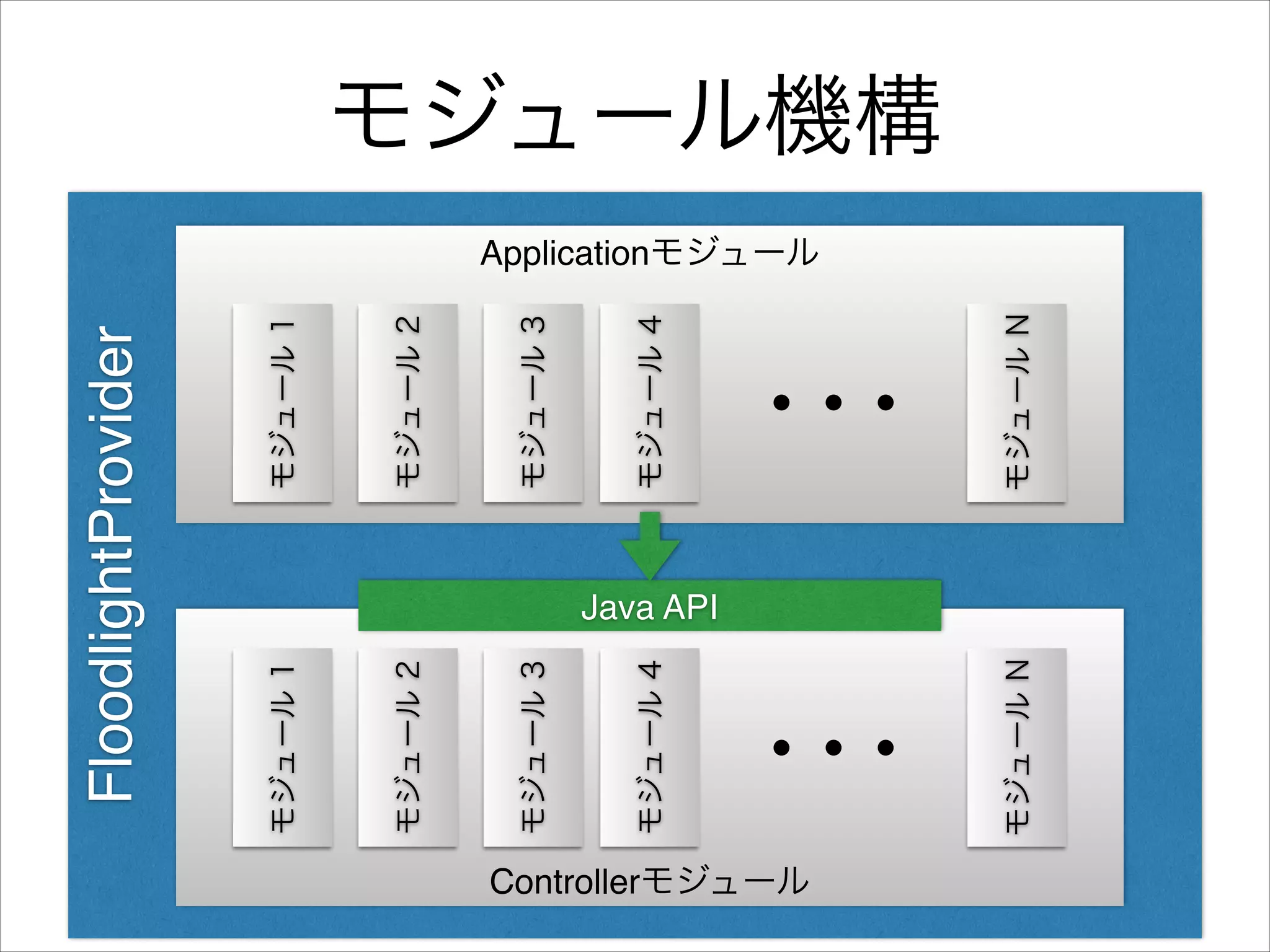

- 12. モジュール 4 モジュール 3 モジュール2 モジュール 1 モジュール N Java API ・・・ ・・・ モジュール N モジュール 4 モジュール 3 モジュール 2 モジュール 1 FloodlightProvider モジュール機構 Applicationモジュール Controllerモジュール

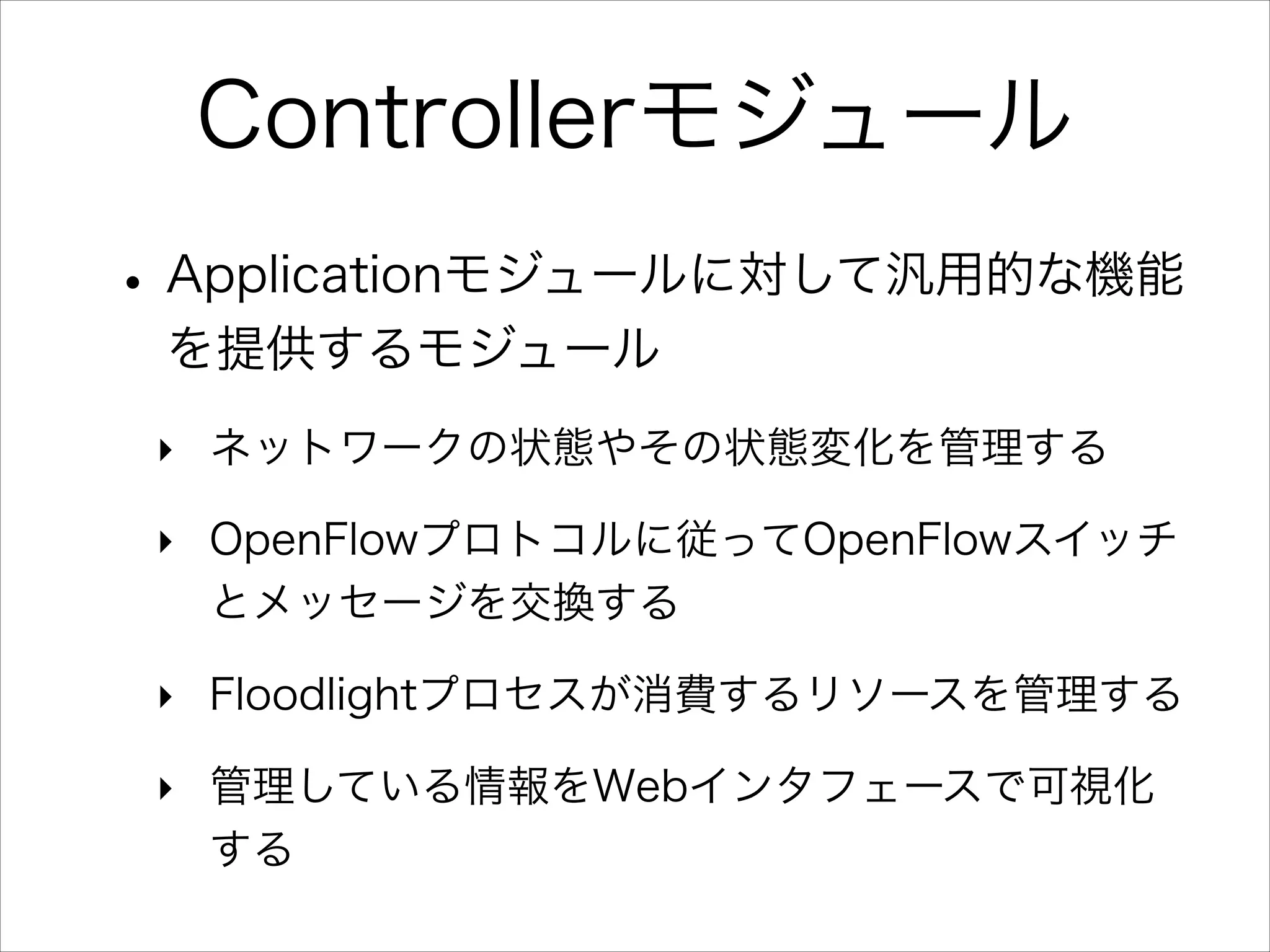

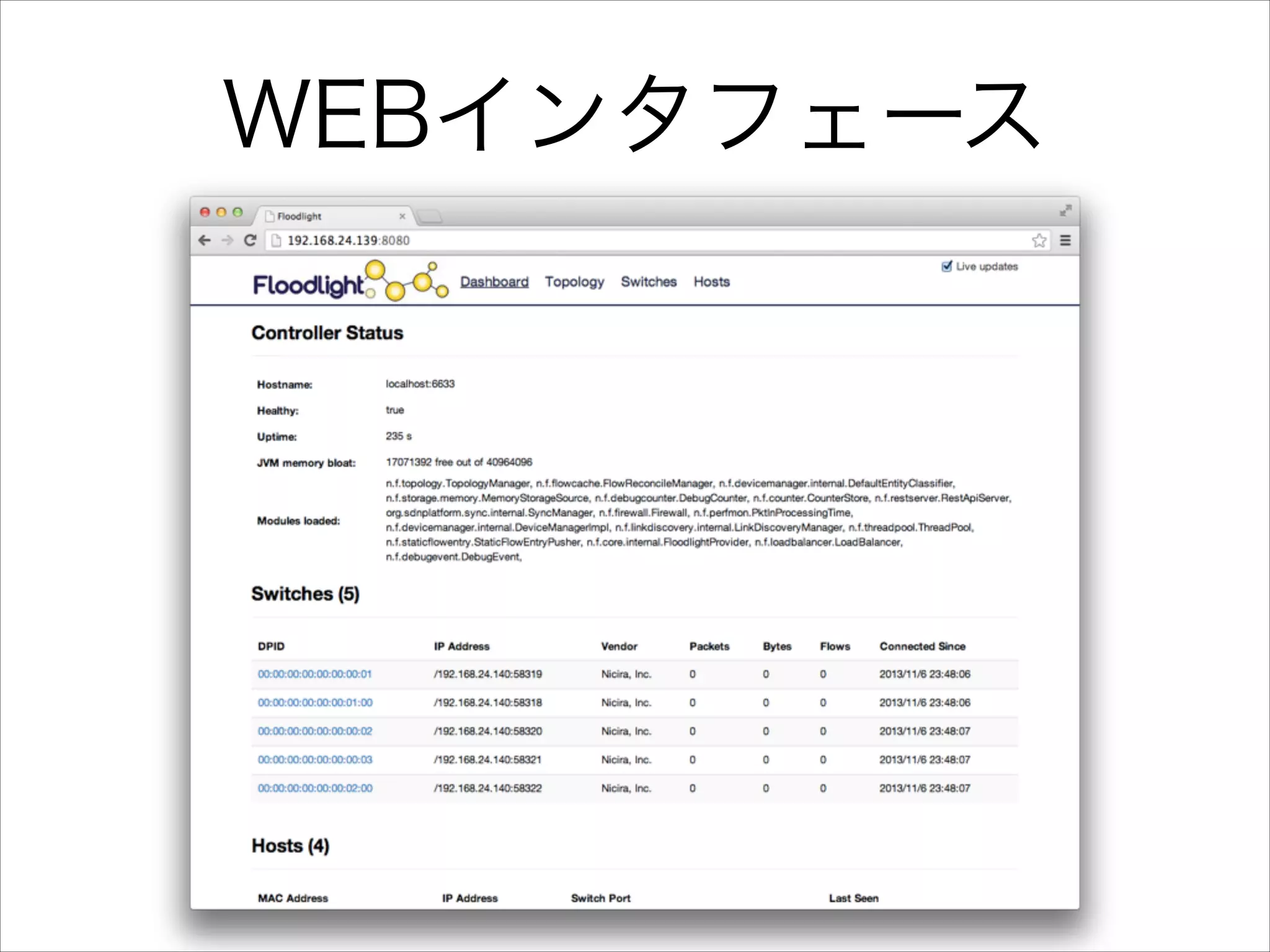

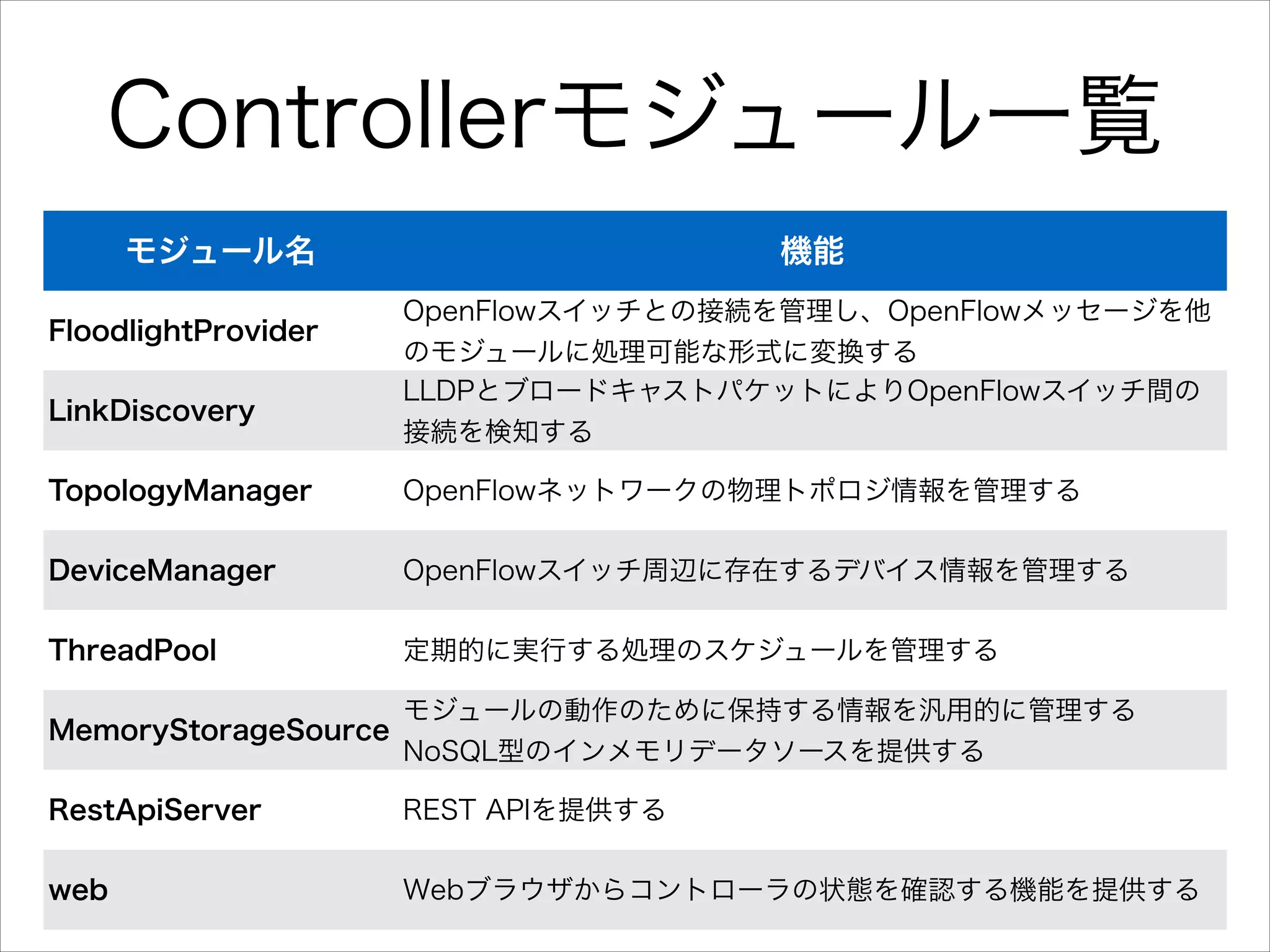

- 13. Controllerモジュール • Applicationモジュールに対して汎用的な機能 を提供するモジュール ‣ ネットワークの状態やその状態変化を管理する ‣OpenFlowプロトコルに従ってOpenFlowスイッチ とメッセージを交換する ‣ Floodlightプロセスが消費するリソースを管理する ‣ 管理している情報をWebインタフェースで可視化 する

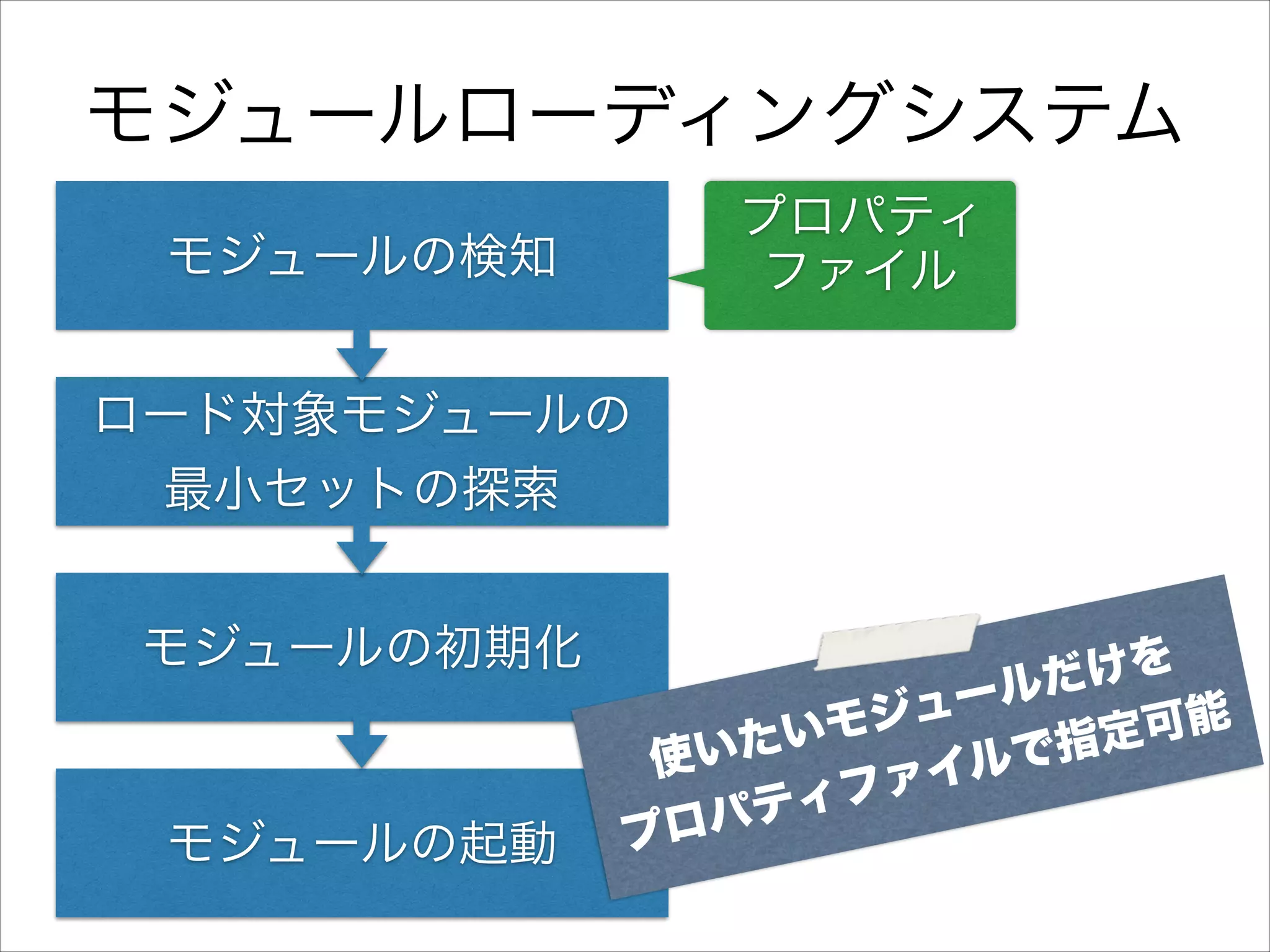

- 14.

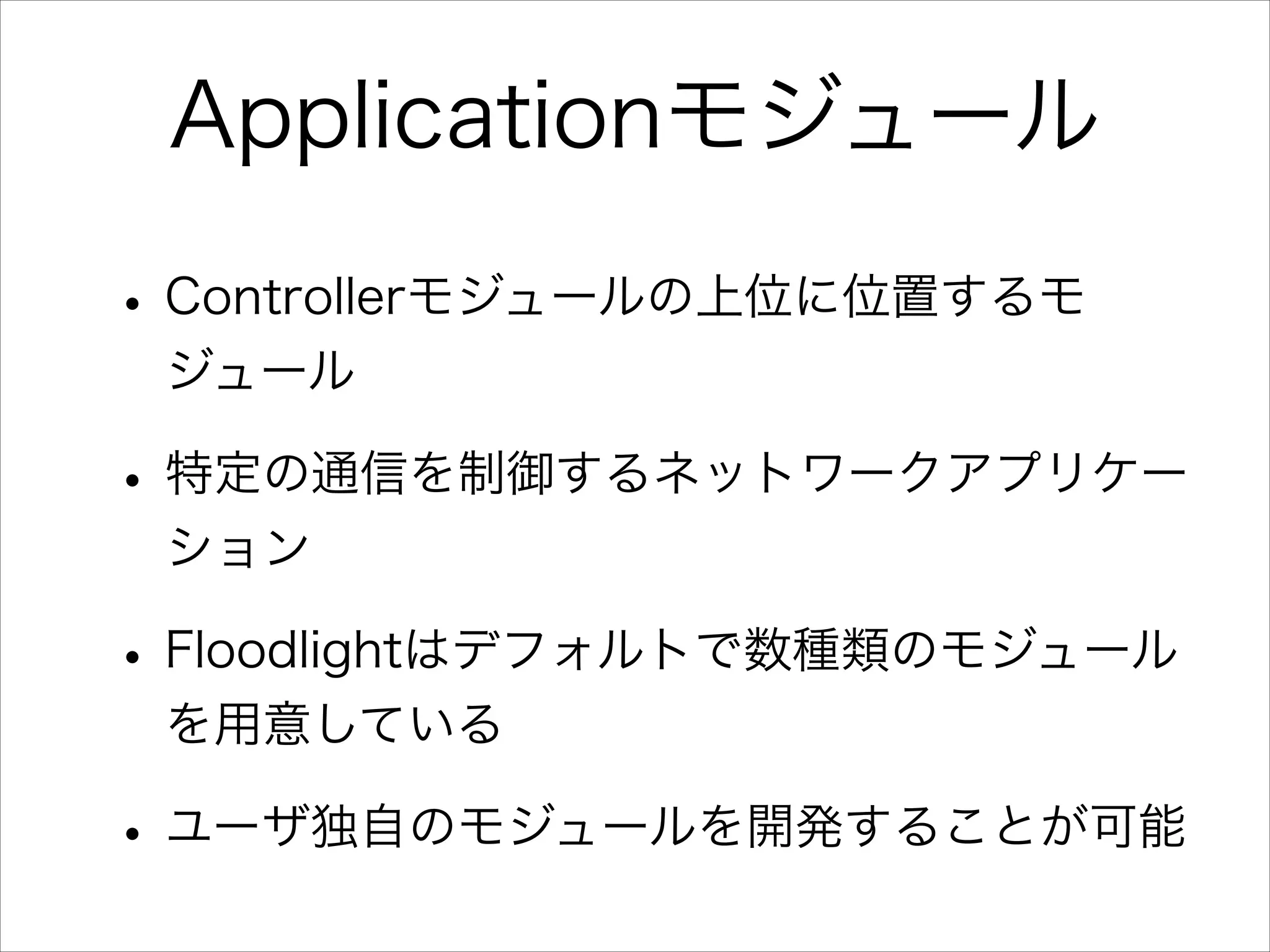

- 15. Applicationモジュール • Controllerモジュールの上位に位置するモ ジュール • 特定の通信を制御するネットワークアプリケー ション •Floodlightはデフォルトで数種類のモジュール を用意している • ユーザ独自のモジュールを開発することが可能

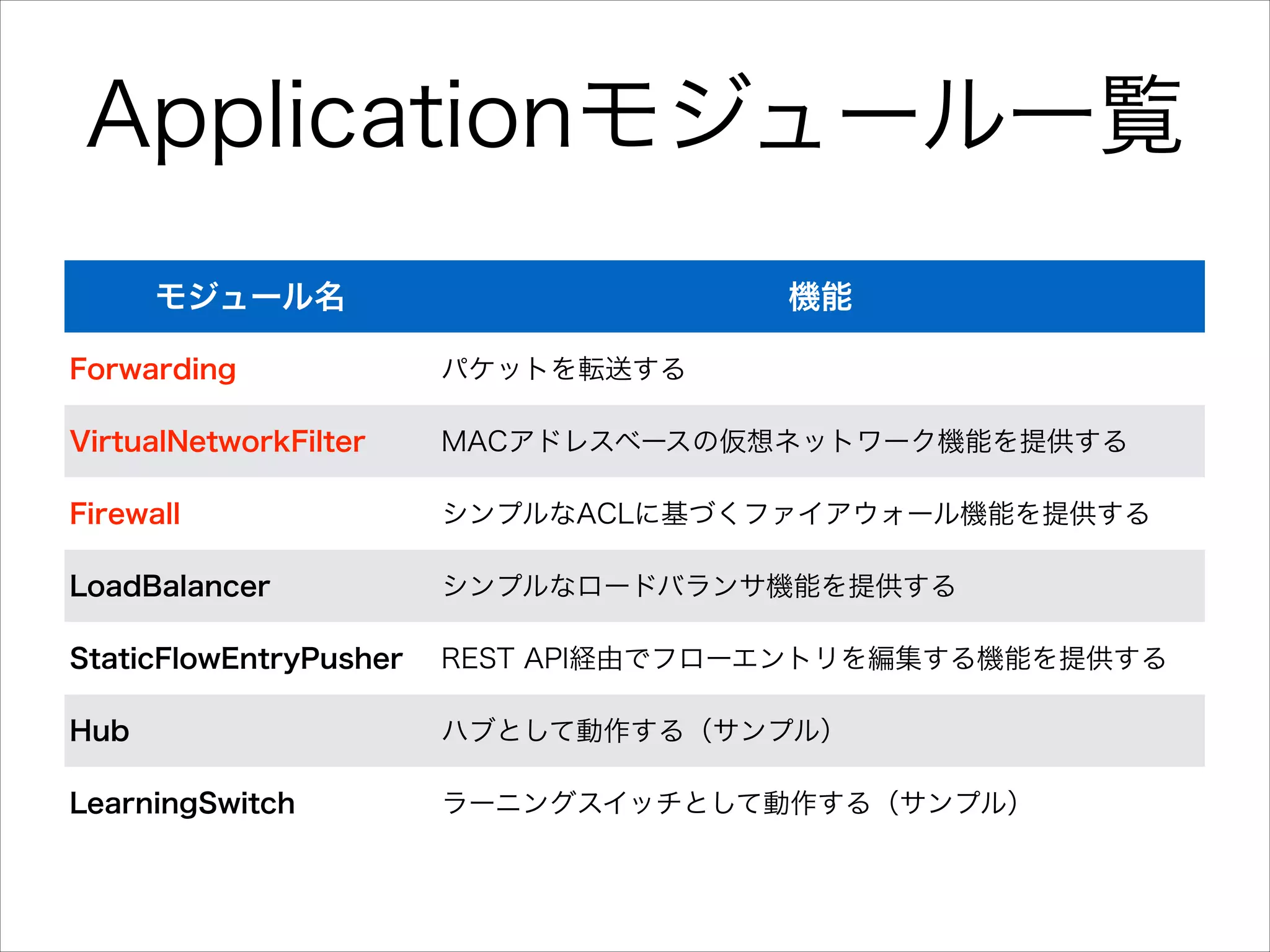

- 16.

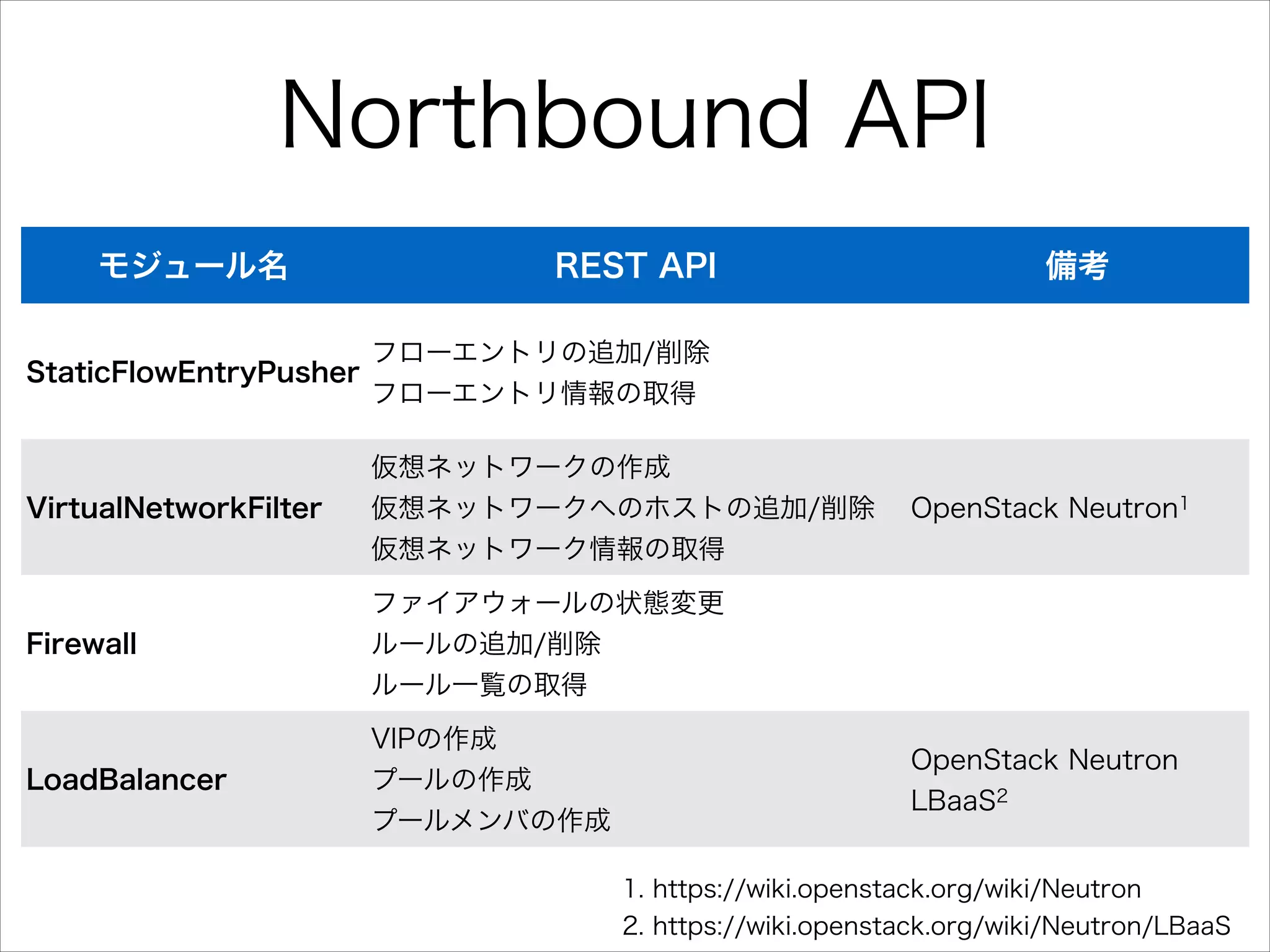

- 17. Northbound API モジュール名 REST API 備考 フローエントリの追加/削除 StaticFlowEntryPusher フローエントリ情報の取得 VirtualNetworkFilter 仮想ネットワークの作成 仮想ネットワークへのホストの追加/削除 仮想ネットワーク情報の取得 Firewall ファイアウォールの状態変更 ルールの追加/削除 ルール一覧の取得 LoadBalancer VIPの作成 プールの作成 プールメンバの作成 OpenStackNeutron1 OpenStack Neutron LBaaS2 1. https://wiki.openstack.org/wiki/Neutron 2. https://wiki.openstack.org/wiki/Neutron/LBaaS
- 18.

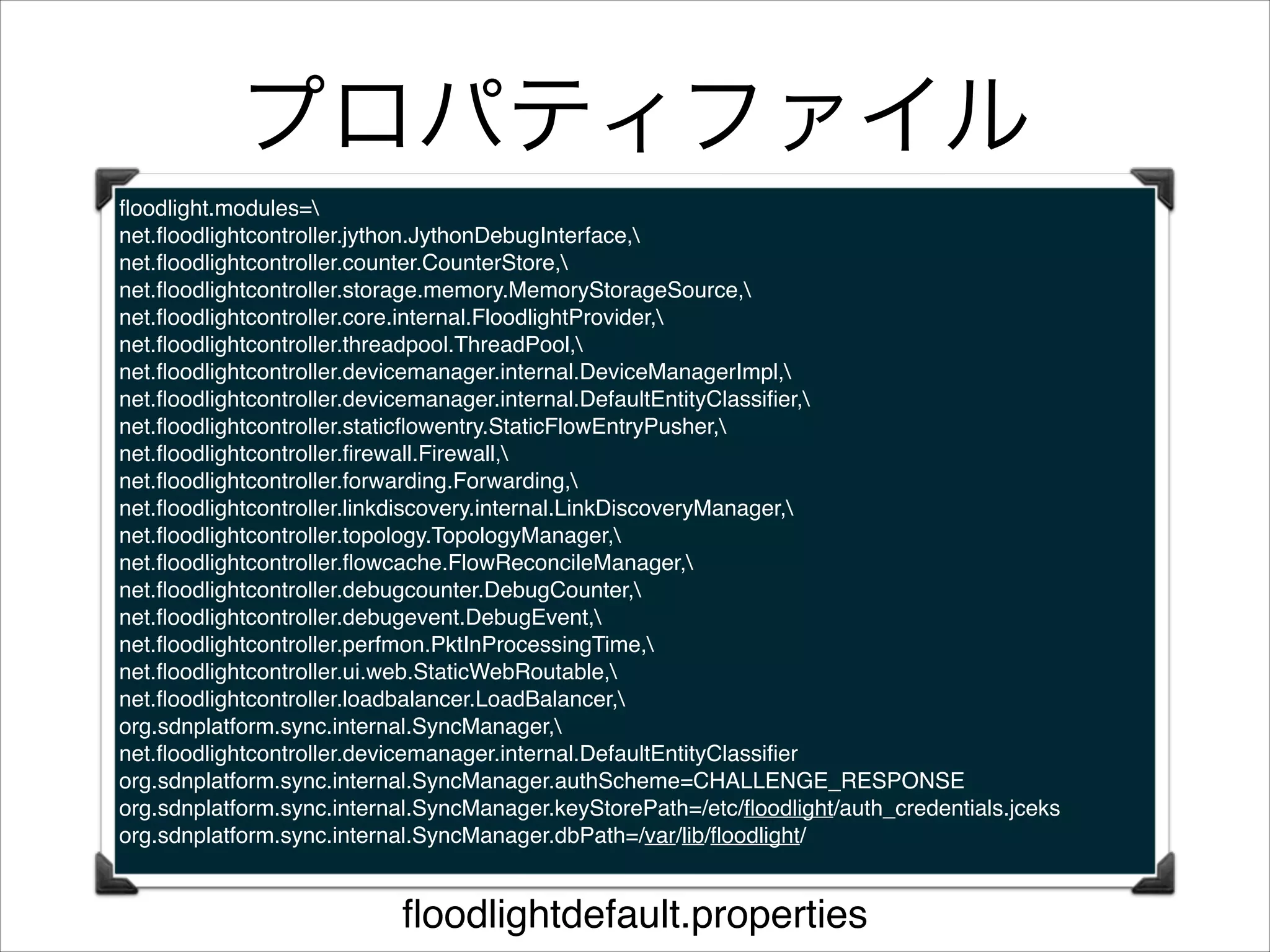

- 19.
- 20.

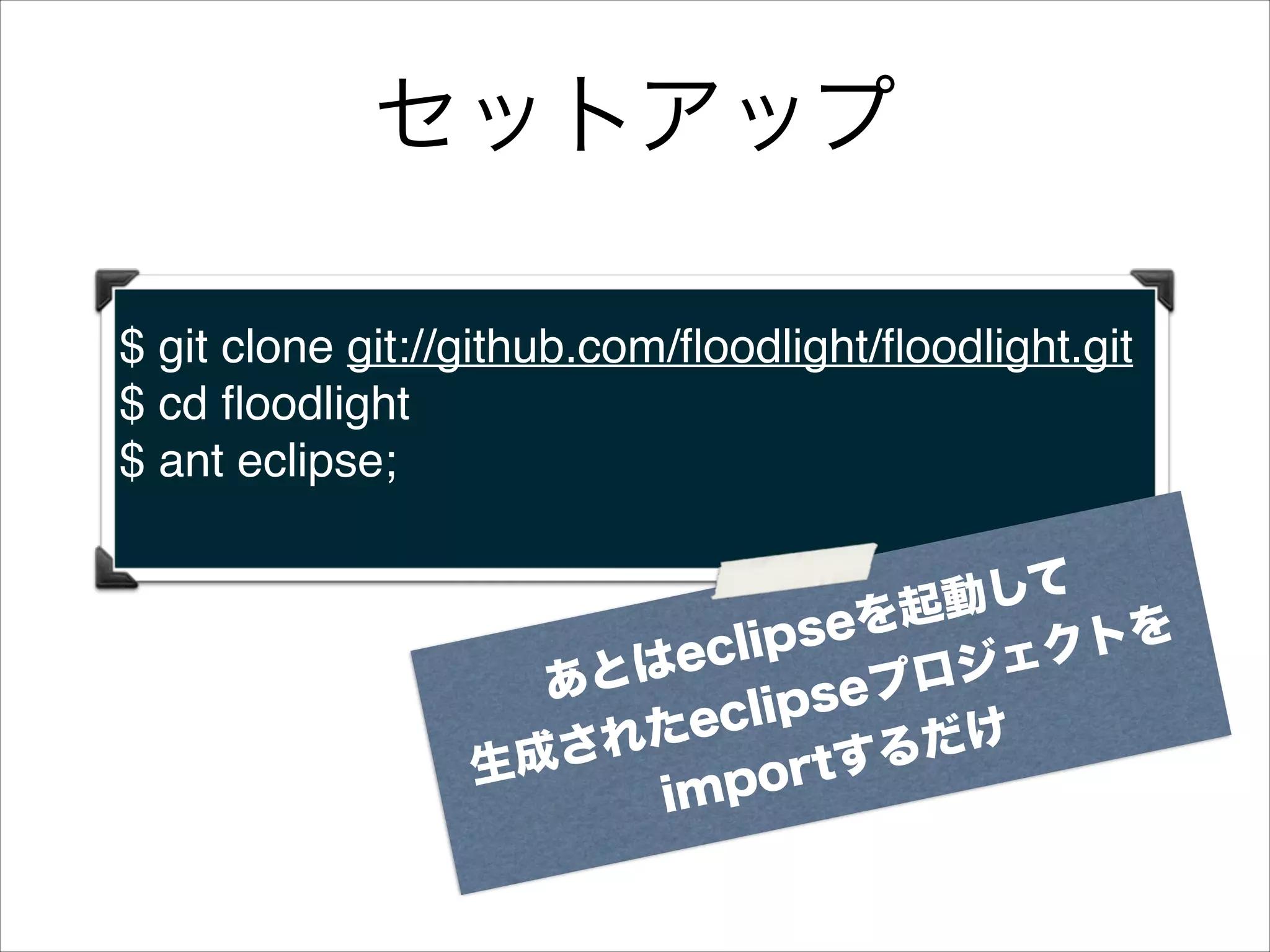

- 21. セットアップ $ git clonegit://github.com/floodlight/floodlight.git! $ cd floodlight! $ ant eclipse;! して を起動 ipse l クトを はec ジェ あと eプロ lips たec れ だけ tする 生成さ por im

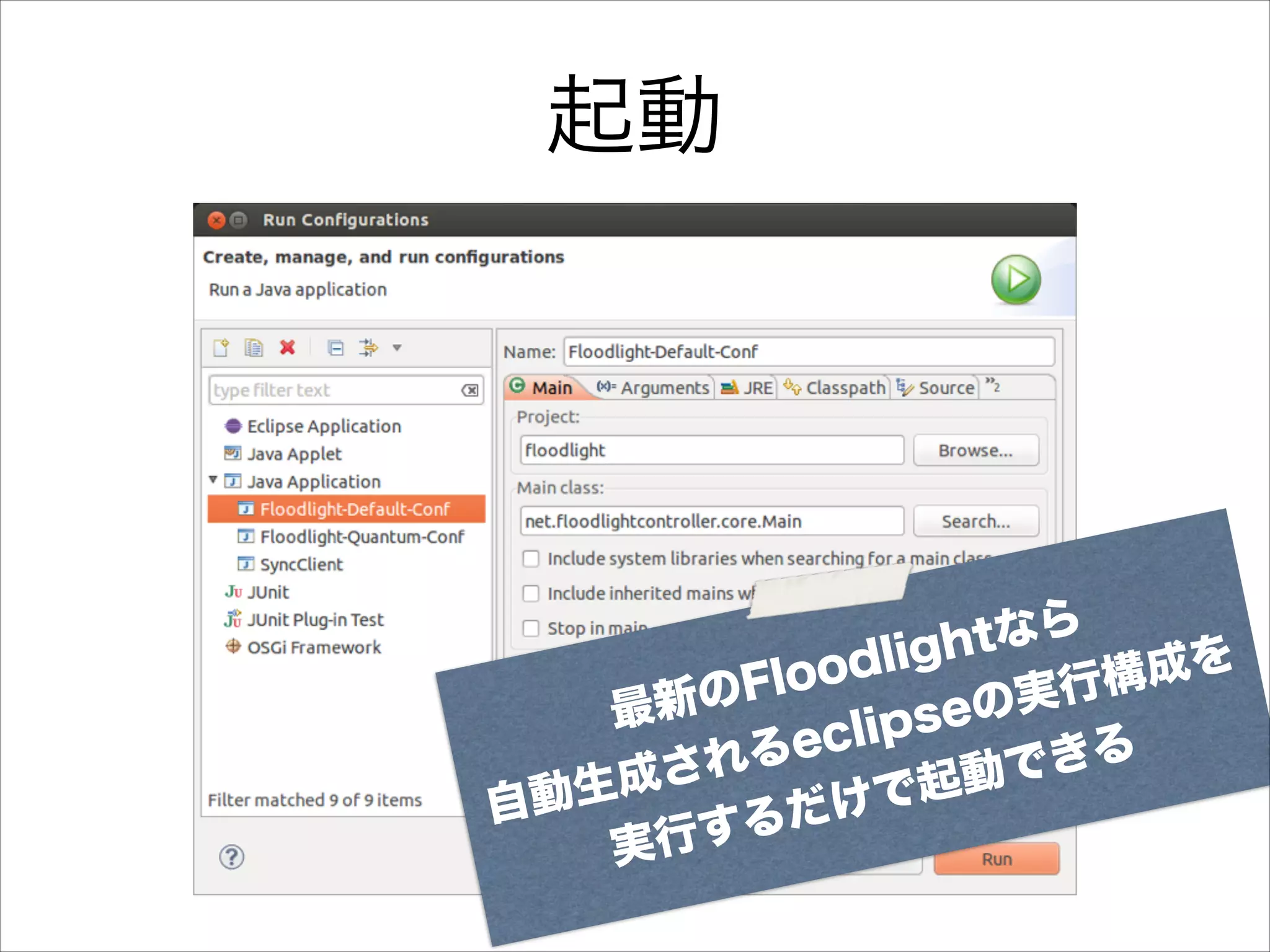

- 22.
- 23.

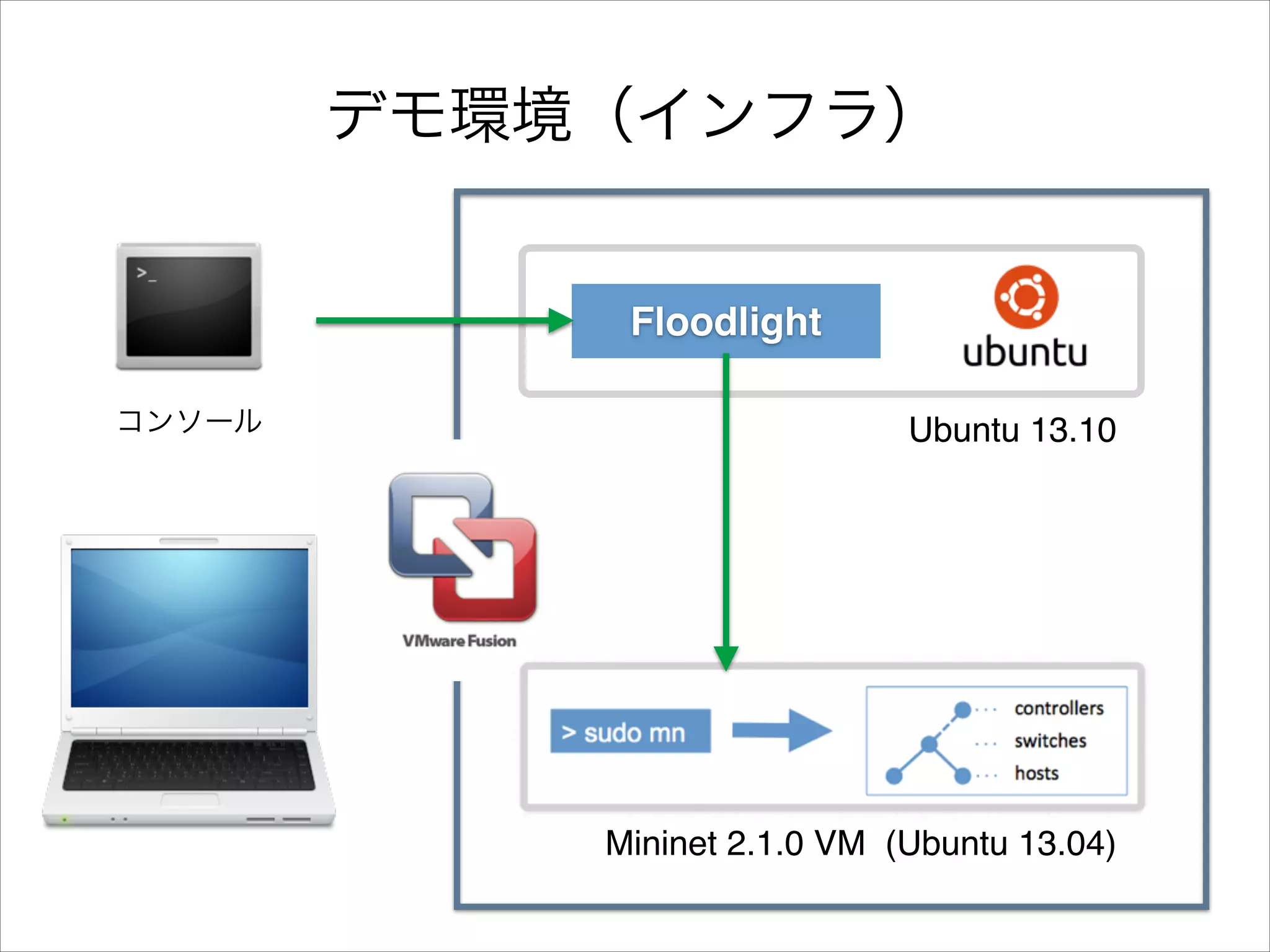

- 24. デモ環境（インフラ） Floodlight コンソール Ubuntu 13.10 Mininet 2.1.0VM (Ubuntu 13.04)

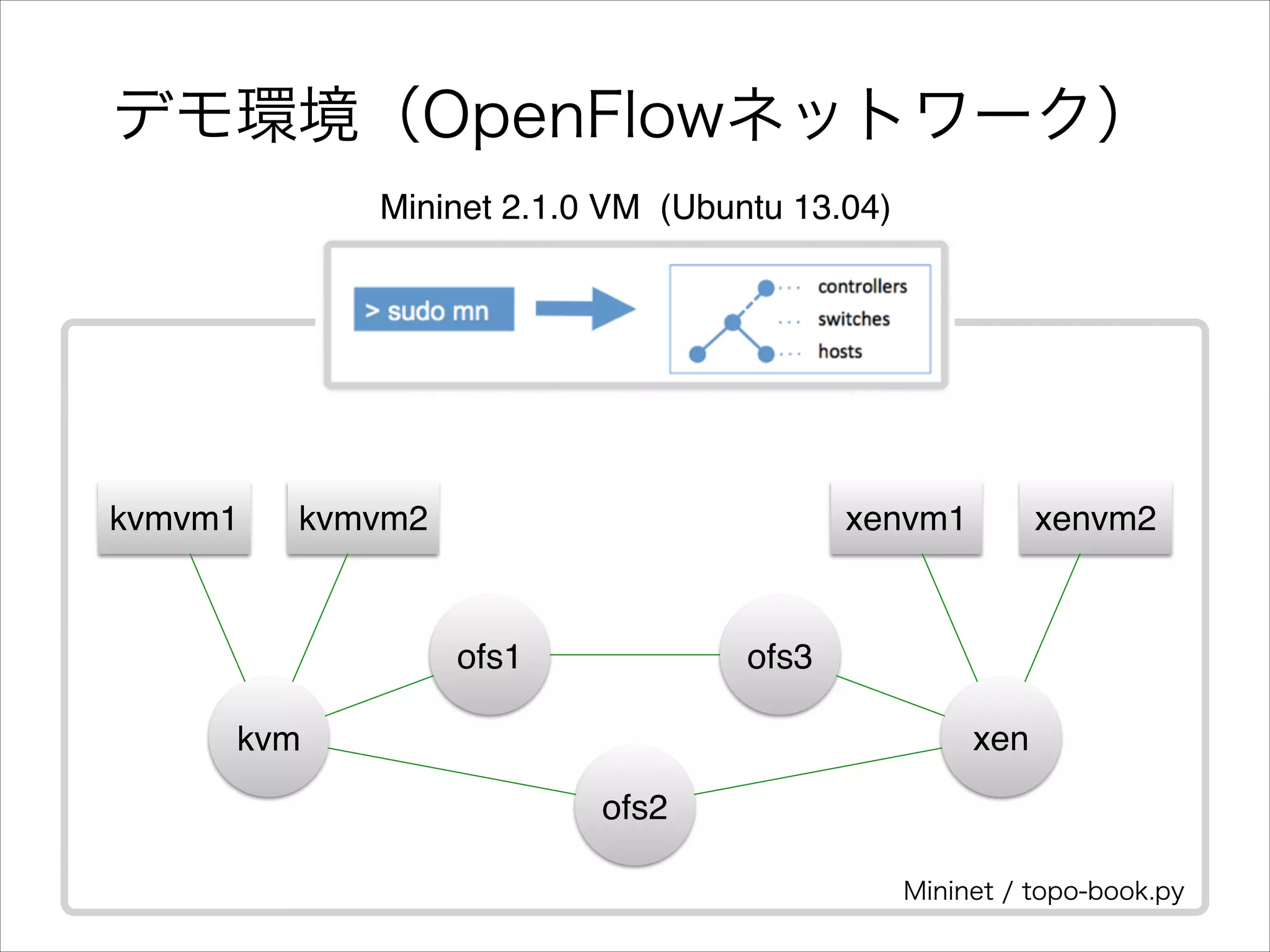

- 25. デモ環境（OpenFlowネットワーク） Mininet 2.1.0 VM(Ubuntu 13.04) kvmvm1 kvmvm2 xenvm1 ofs1 xenvm2 ofs3 xen kvm ofs2 Mininet / topo-book.py

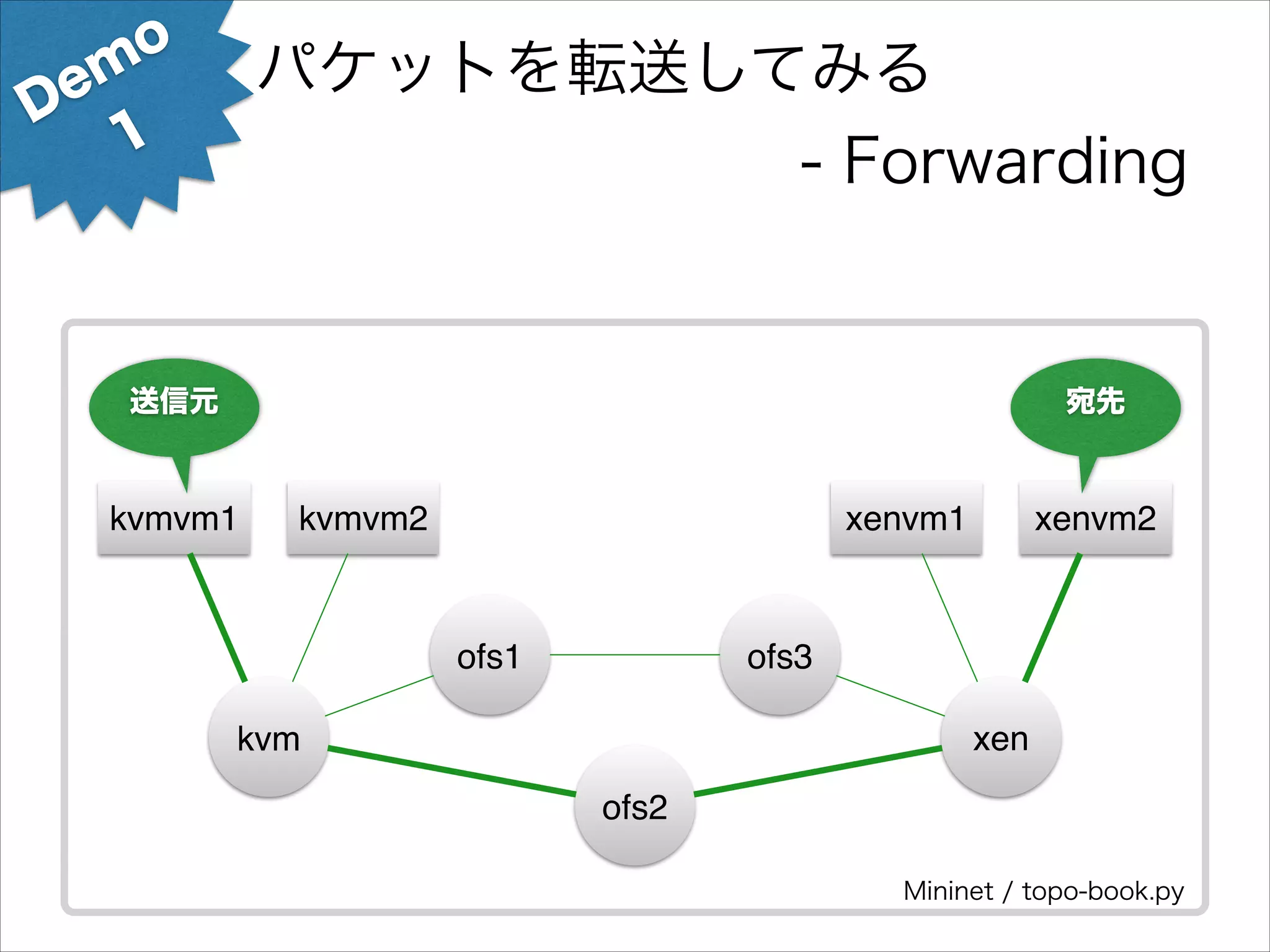

- 26.

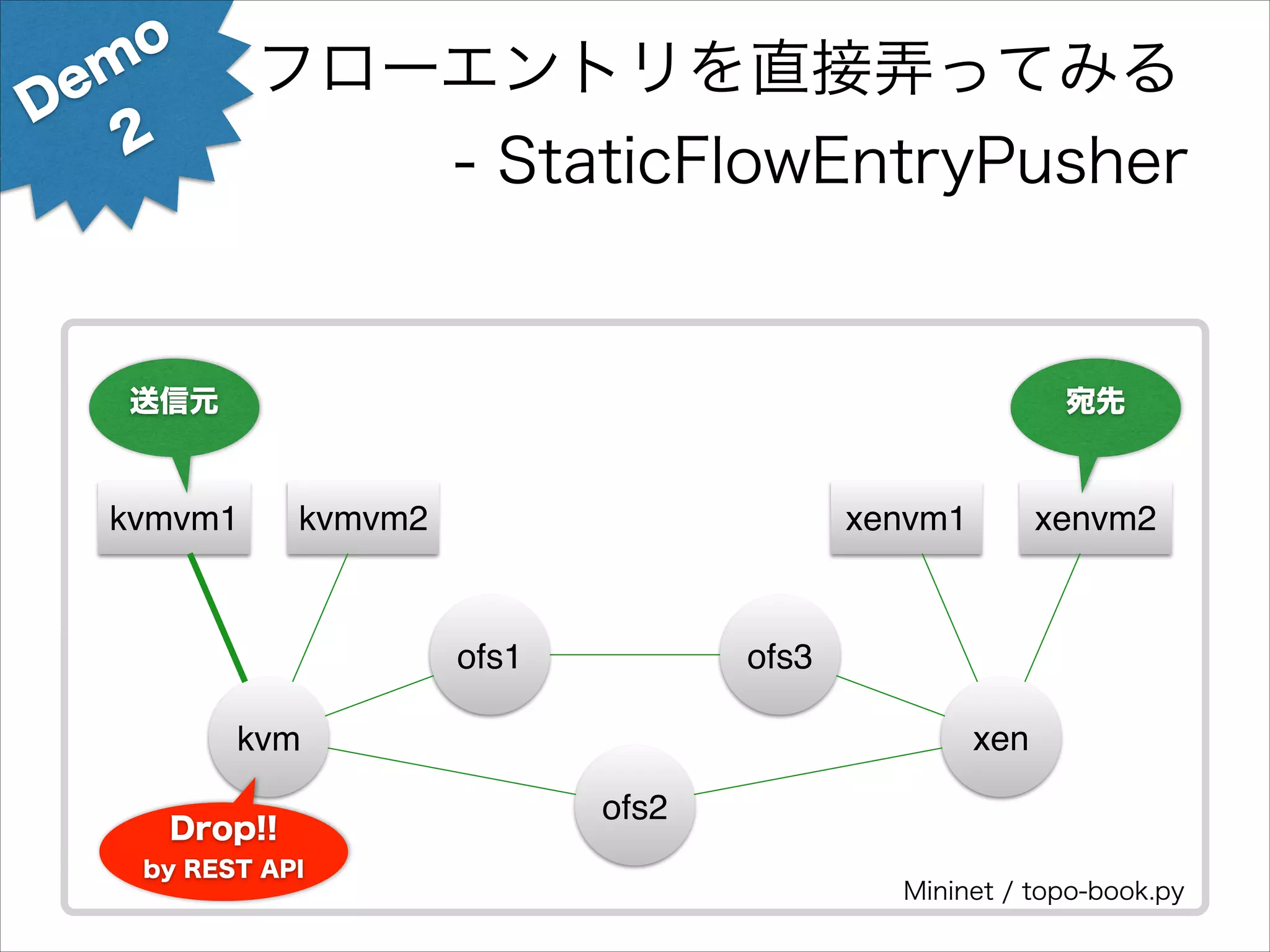

- 27. o フローエントリを直接弄ってみる - StaticFlowEntryPusher em D 2 送信元 宛先 kvmvm1 kvmvm2 xenvm1 ofs1 ofs3 xen kvm Drop!! by RESTAPI xenvm2 ofs2 Mininet / topo-book.py

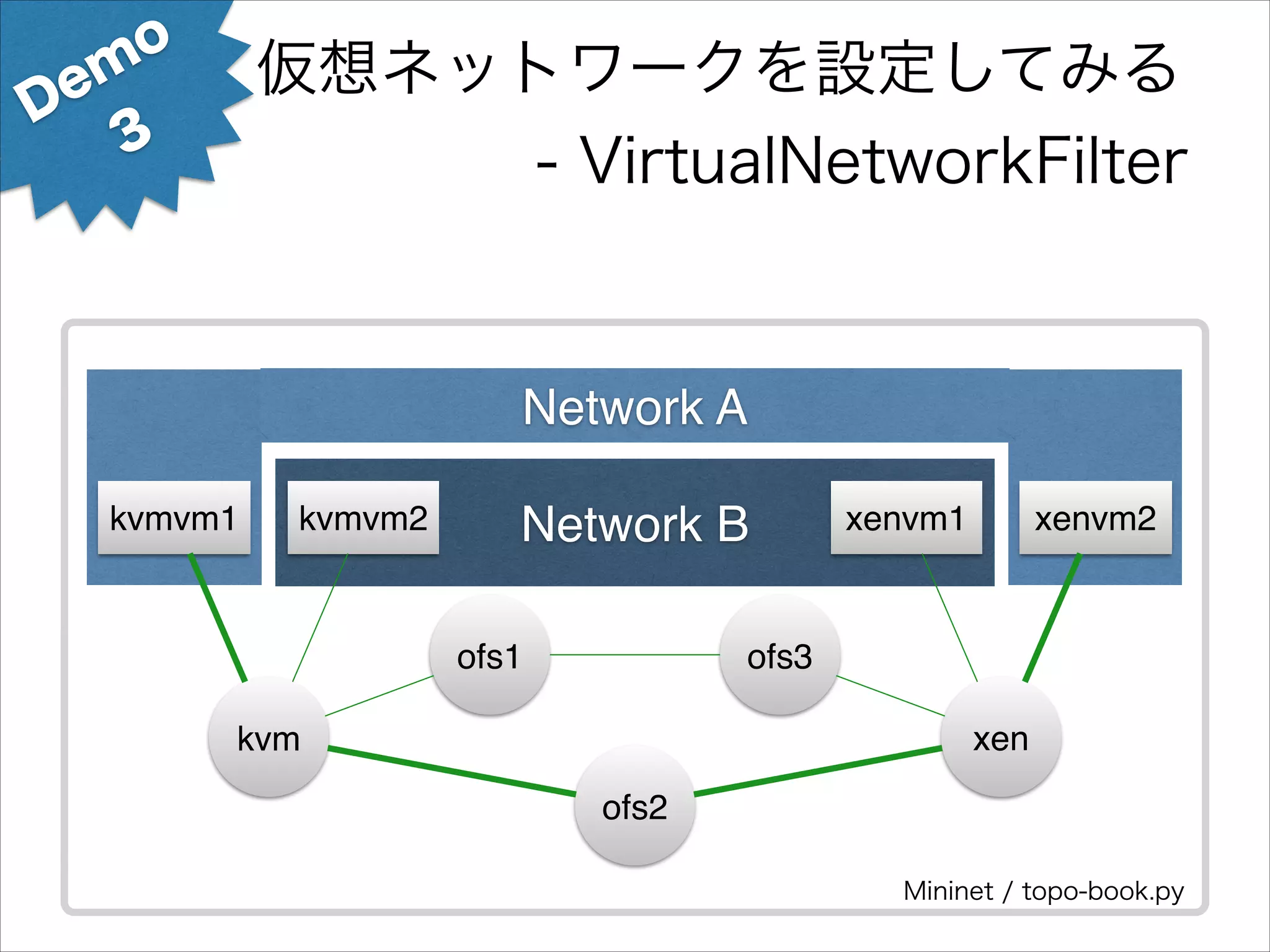

- 28. o 仮想ネットワークを設定してみる - VirtualNetworkFilter em D 3 Network A kvmvm1 kvmvm2 NetworkB ofs1 xenvm1 xenvm2 ofs3 xen kvm ofs2 Mininet / topo-book.py
- 29.

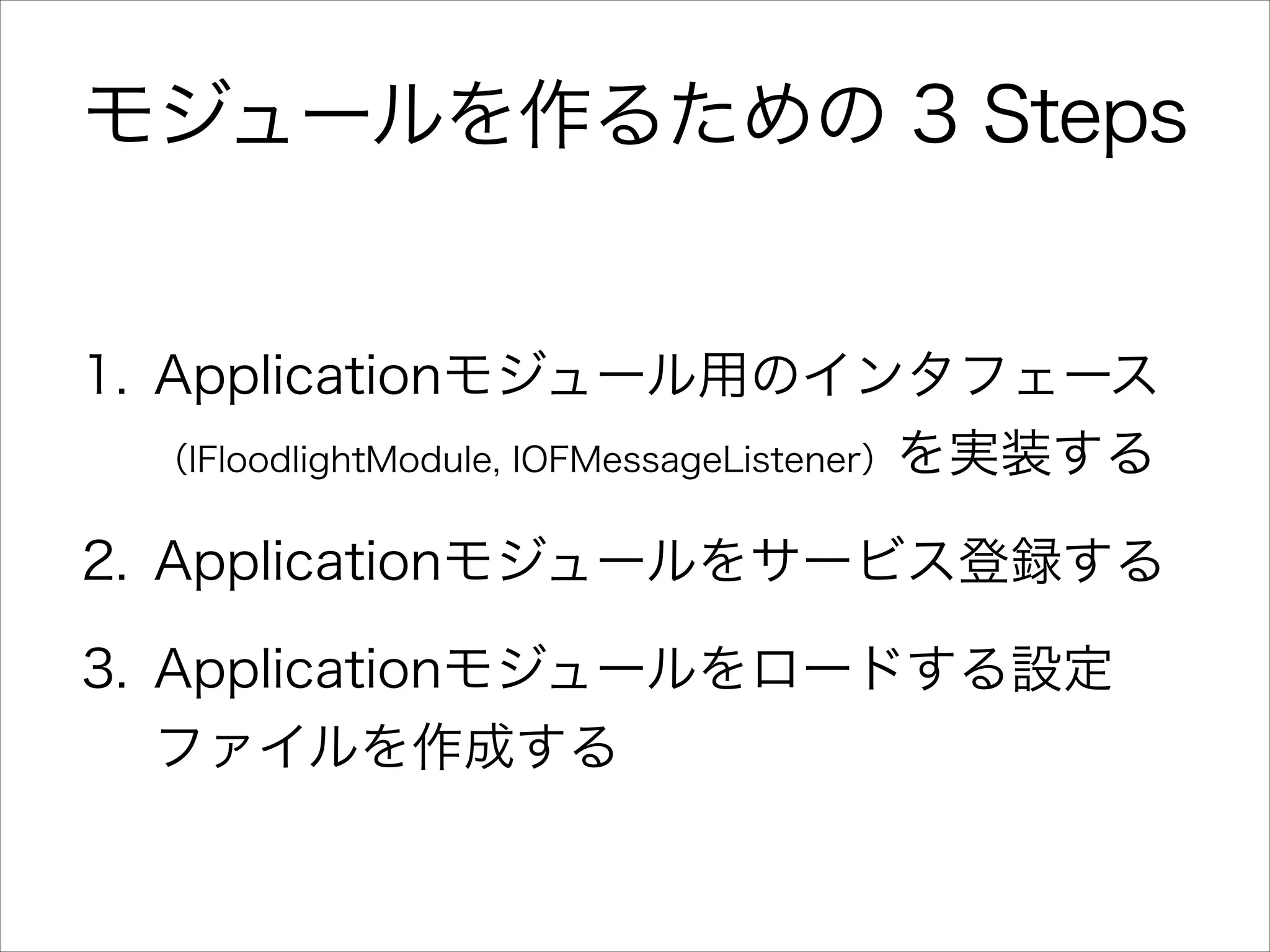

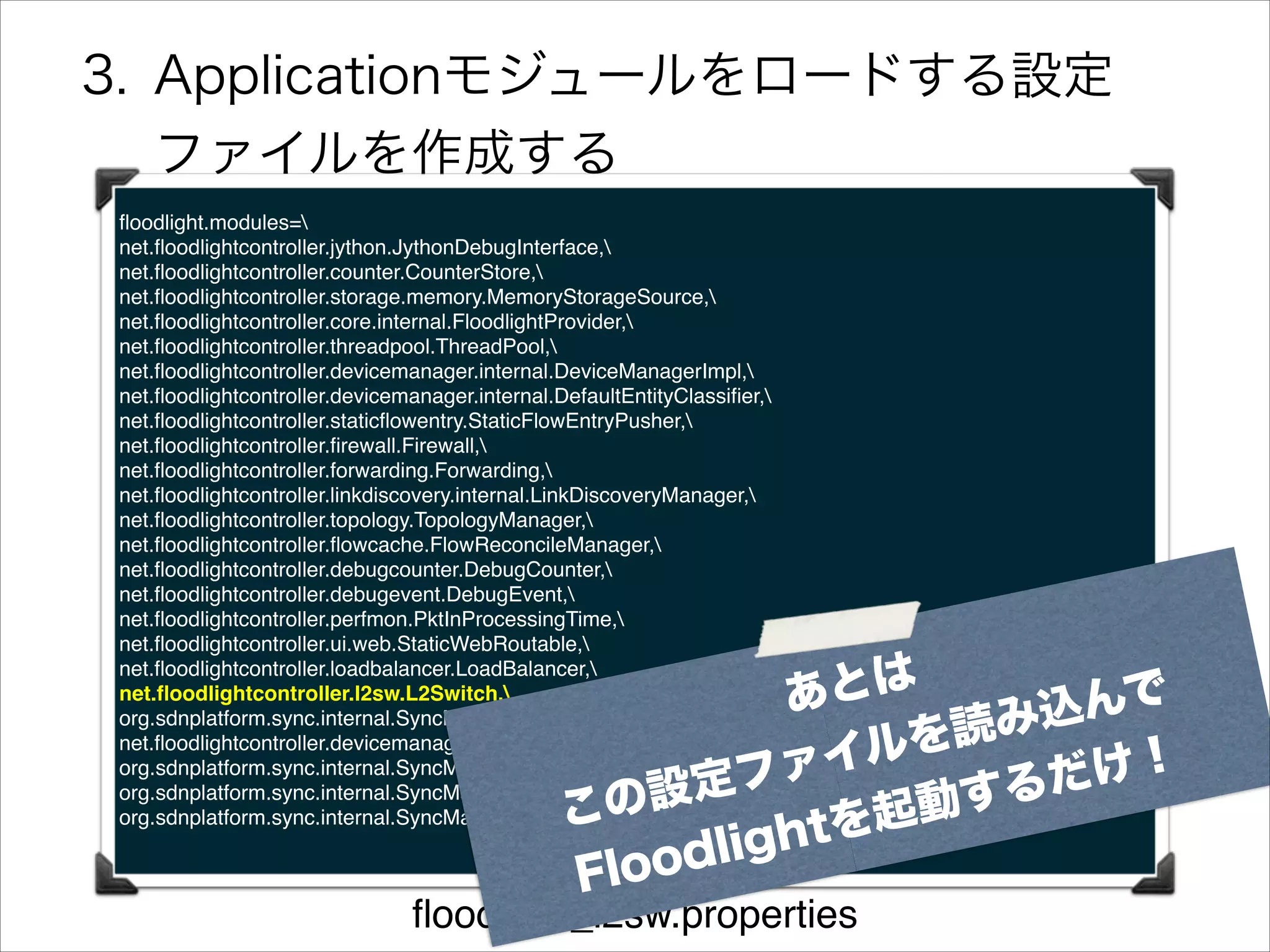

- 30. モジュールを作るための 3 Steps 1.Applicationモジュール用のインタフェース （IFloodlightModule, IOFMessageListener）を実装する 2. Applicationモジュールをサービス登録する 3. Applicationモジュールをロードする設定 ファイルを作成する
- 31.

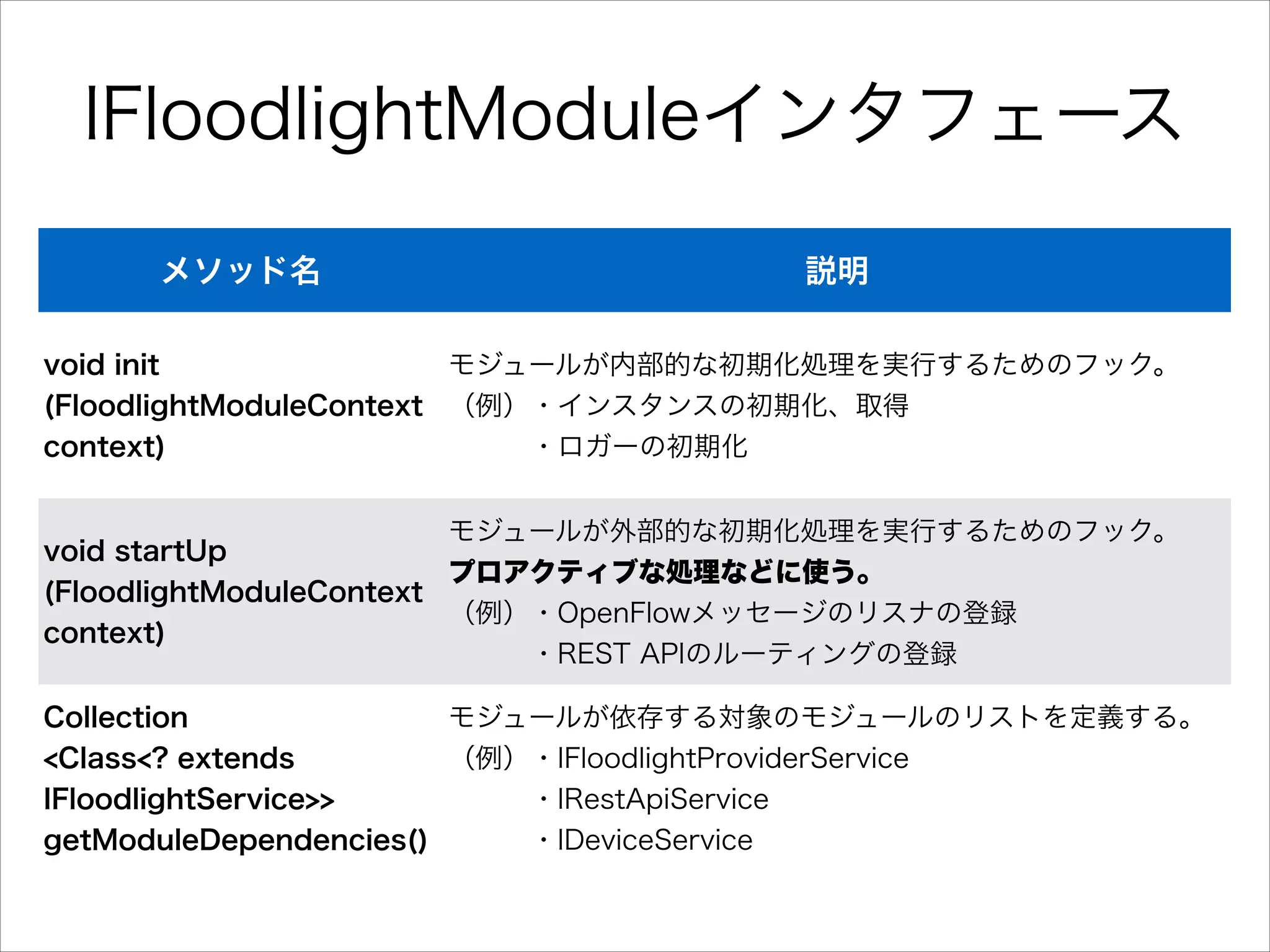

- 32. IFloodlightModuleインタフェース メソッド名 説明 void init モジュールが内部的な初期化処理を実行するためのフック。 (FloodlightModuleContext （例）・インスタンスの初期化、取得 context) ・ロガーの初期化 モジュールが外部的な初期化処理を実行するためのフック。 voidstartUp プロアクティブな処理などに使う。 (FloodlightModuleContext （例）・OpenFlowメッセージのリスナの登録 context) ・REST APIのルーティングの登録 Collection <Class<? extends モジュールが依存する対象のモジュールのリストを定義する。 （例）・IFloodlightProviderService IFloodlightService>> ・IRestApiService getModuleDependencies() ・IDeviceService
- 33. IOFMessageListenerインタフェース メソッド名 Command receive (IOFSwitch sw, OFMessagemsg, FloodlightContext cntx) 説明 OpenFlowメッセージを受信した際にコールされる。 リアクティブな処理などに使う。 （例）・Packet-Inメッセージのハンドリング ・Flow-Removedメッセージのハンドリング ・Errorメッセージのハンドリング Command CONTINUE STOP 次のモジュールに処理を渡す このモジュールに処理を終わる
- 34.
- 35.
- 36.
- 37. TremaもFloodlightも どっちも弄って 楽しいOpenFlow プログラミングライフを！ Icon Design :Phuzion Icon! http://www.iconspedia.com/pack/phuzion-1825/120.html!
- 38.
