PBOXのことやObjectStorageのことについて発表した資料になります。資料の中に出来くるプログラムに記述されているapiキーなどは、架空のものになっているので、自分のものに置き換えて使うようにしてみてください。

1. PBOX on SoftLayer
第２回名古屋SoftLayer勉強会
2014.11.13

2. 雪本 修一
Shuichi Yukimoto
株式会社MNU
代表取締役社長
電気通信大学の認定ベンチャーとして起業。
現在も現役プログラマとしてコードを書いている。
好きな言語はJavaScript,Scheme,Lisp,Python
SoftLayerを使い始めて一年ぐらい
弊社はSoftLyerのリフェラルパートナーです。
twitter:@nsas454
facebook:shuichi.yukimoto

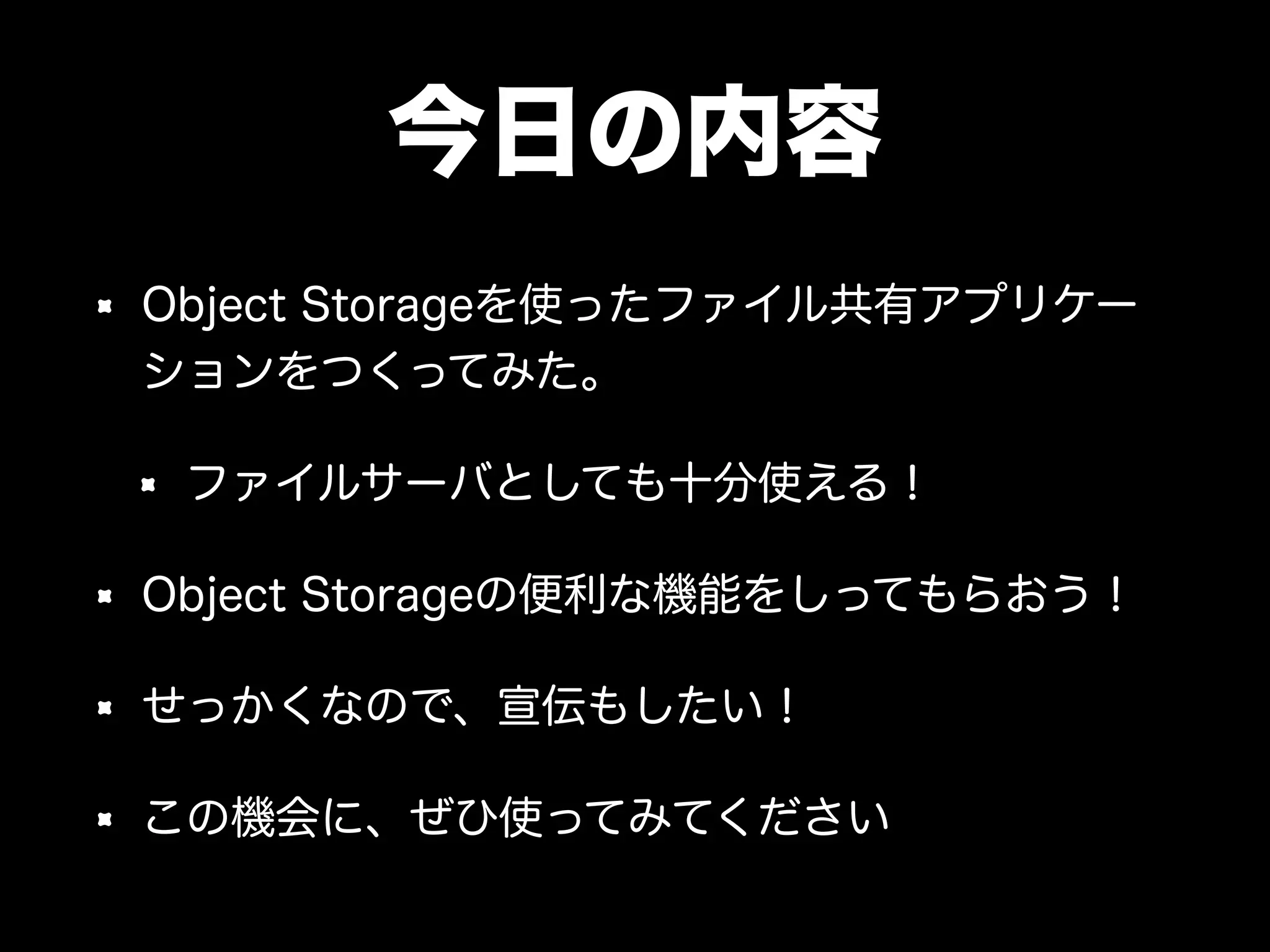

3. 今日の内容
Object Storageを使ったファイル共有アプリケー
ションをつくってみた。
ファイルサーバとしても十分使える！
Object Storageの便利な機能をしってもらおう！
せっかくなので、宣伝もしたい！
この機会に、ぜひ使ってみてください

4. PBOX
SoftLayer専用オンラインストレージアプリ

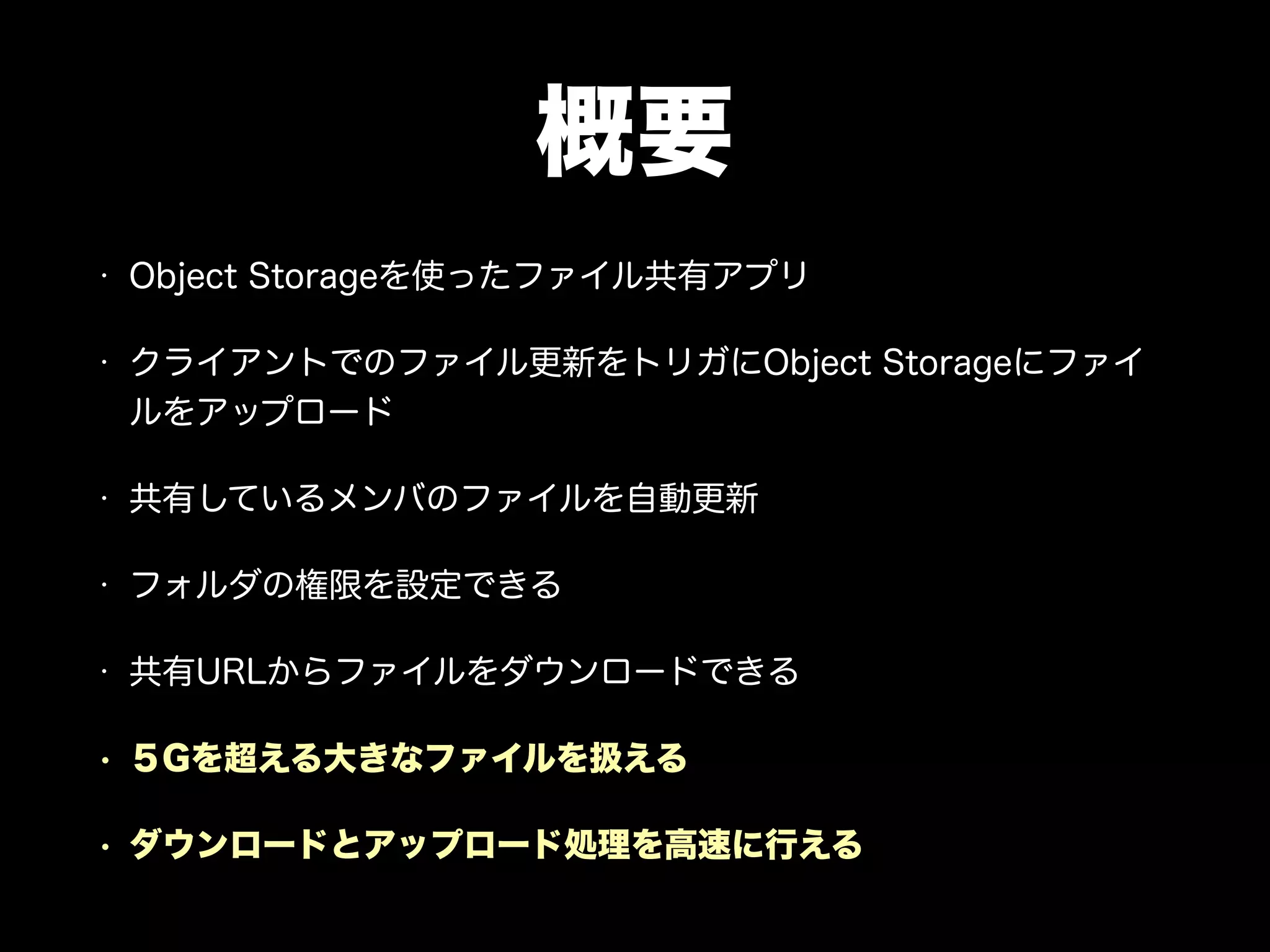

7. 概要
• Object Storageを使ったファイル共有アプリ
• クライアントでのファイル更新をトリガにObject Storageにファイ
ルをアップロード
• 共有しているメンバのファイルを自動更新
• フォルダの権限を設定できる
• 共有URLからファイルをダウンロードできる
• ５Gを超える大きなファイルを扱える
• ダウンロードとアップロード処理を高速に行える

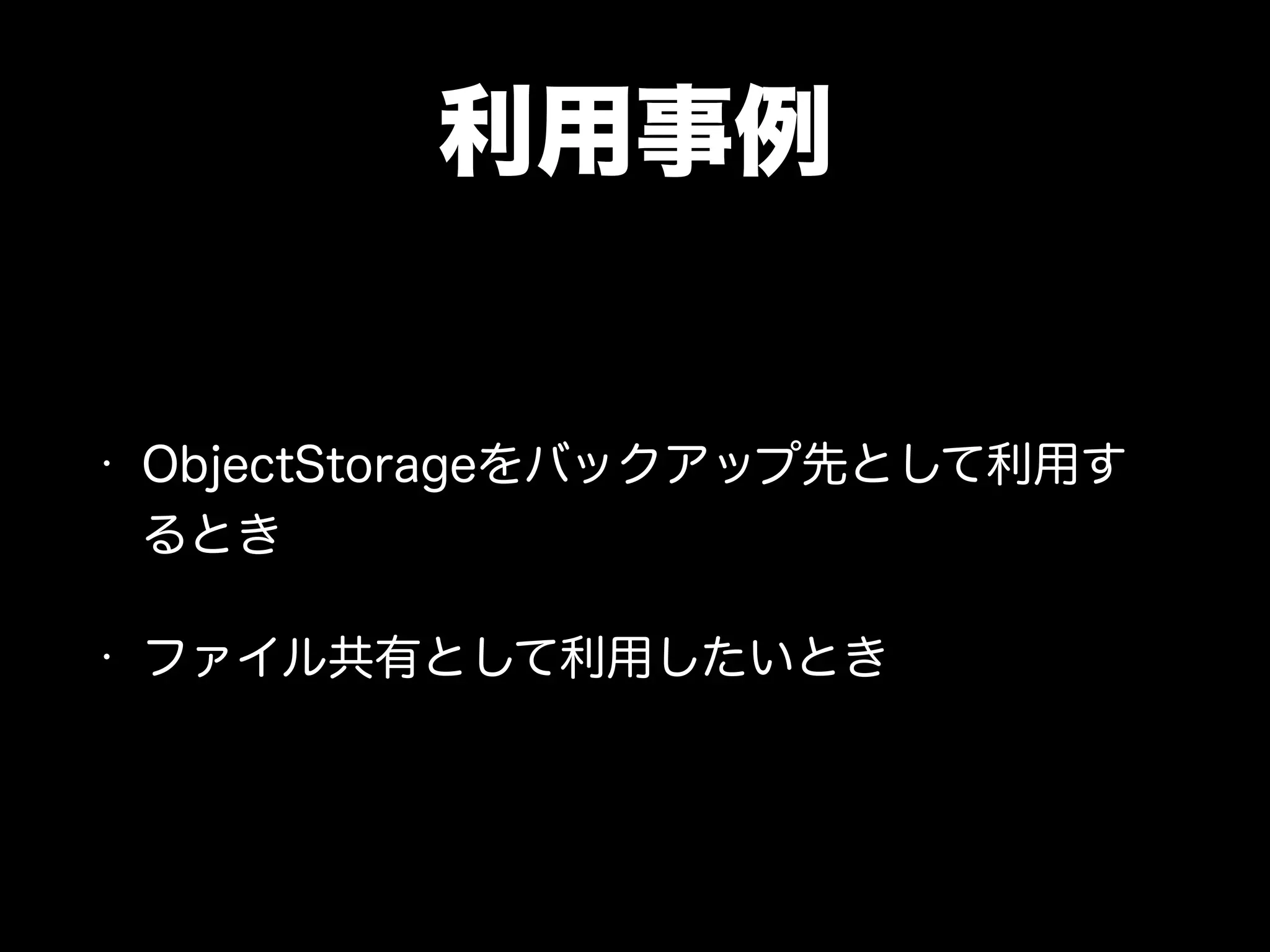

8. 利用事例
• ObjectStorageをバックアップ先として利用す
るとき
• ファイル共有として利用したいとき

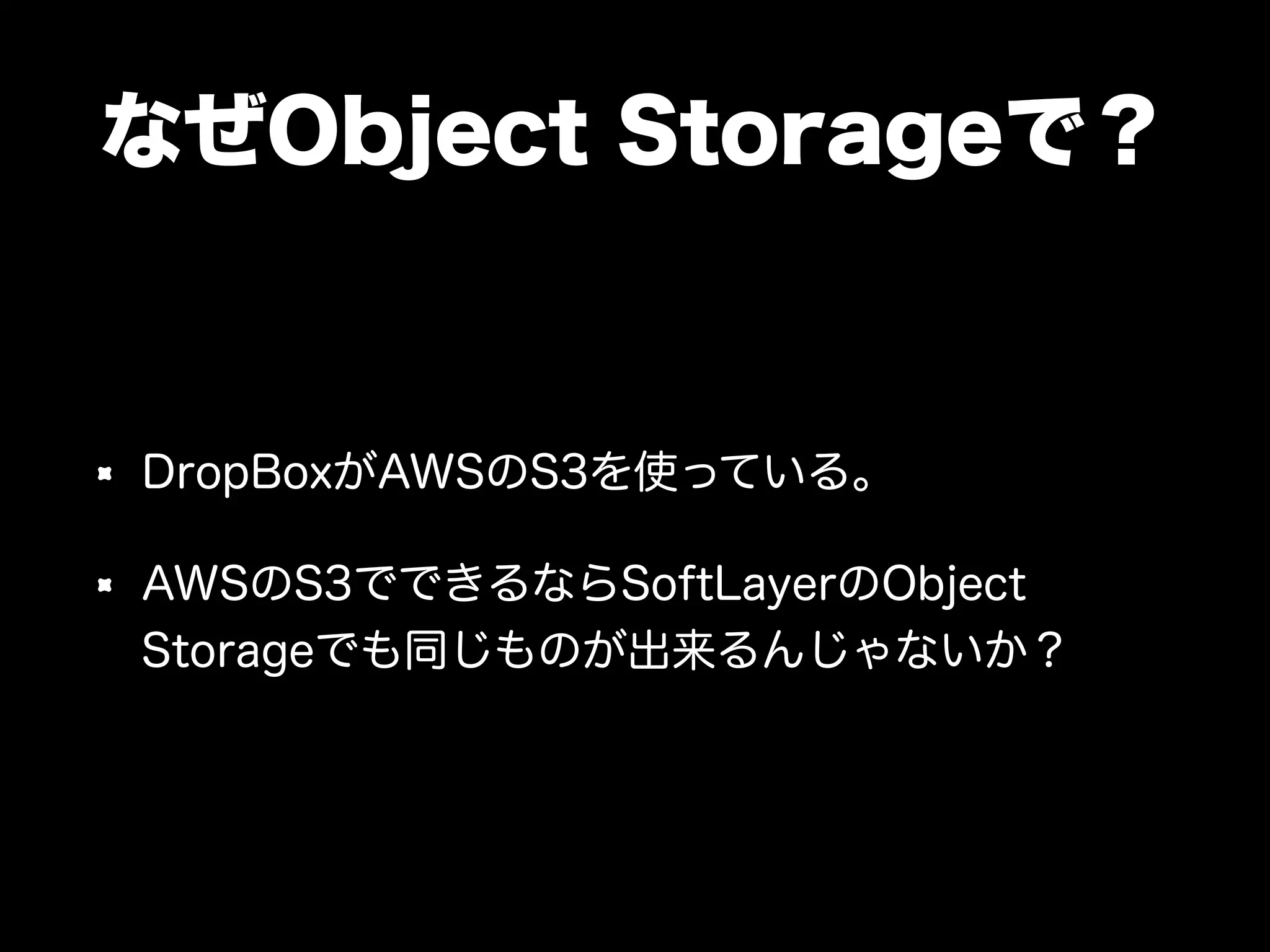

9. なぜObject Storageで？
DropBoxがAWSのS3を使っている。
AWSのS3でできるならSoftLayerのObject
Storageでも同じものが出来るんじゃないか？

10. Object Storage

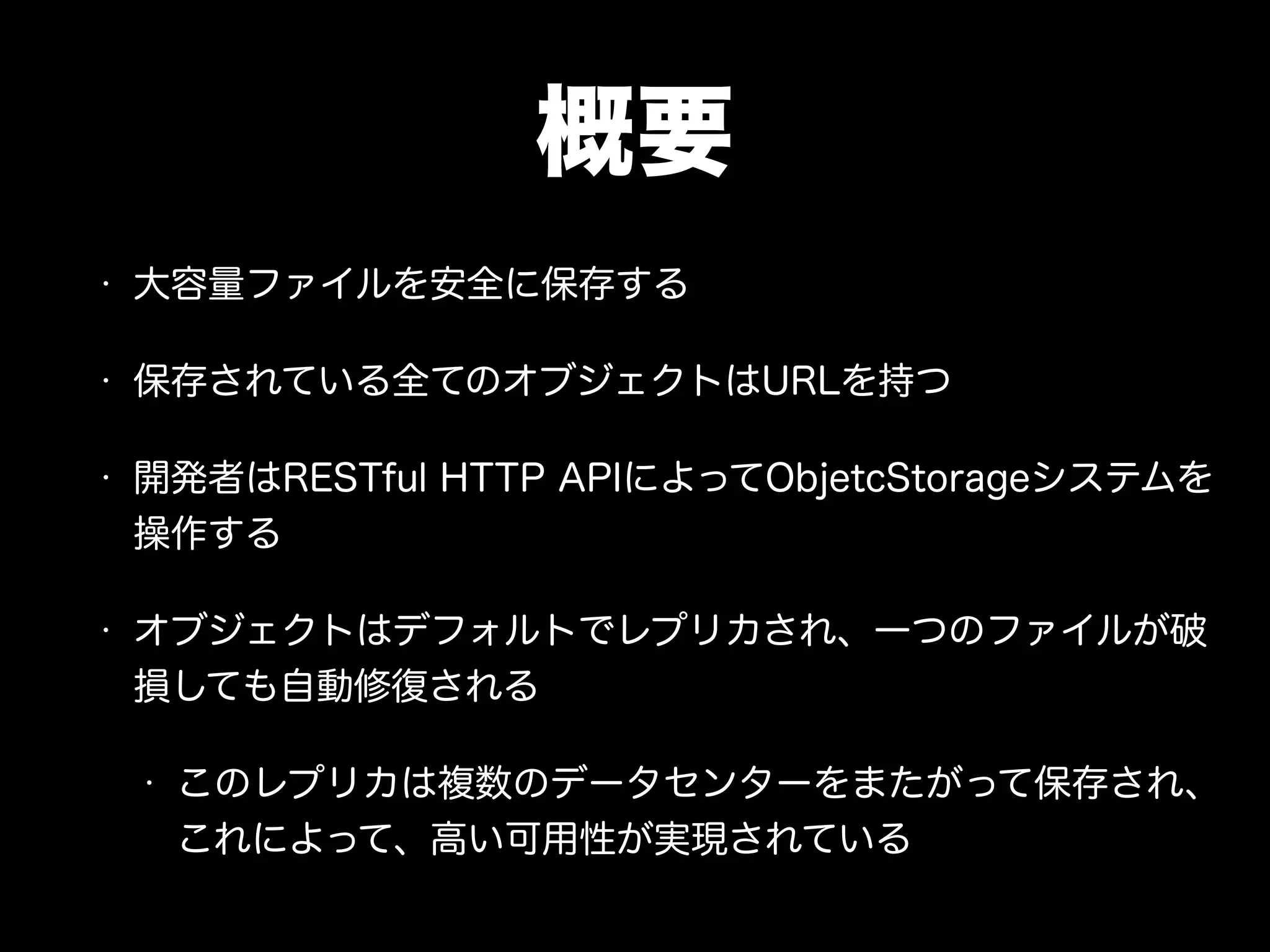

11. 概要
• 大容量ファイルを安全に保存する
• 保存されている全てのオブジェクトはURLを持つ
• 開発者はRESTful HTTP APIによってObjetcStorageシステムを
操作する
• オブジェクトはデフォルトでレプリカされ、一つのファイルが破
損しても自動修復される
• このレプリカは複数のデータセンターをまたがって保存され、
これによって、高い可用性が実現されている

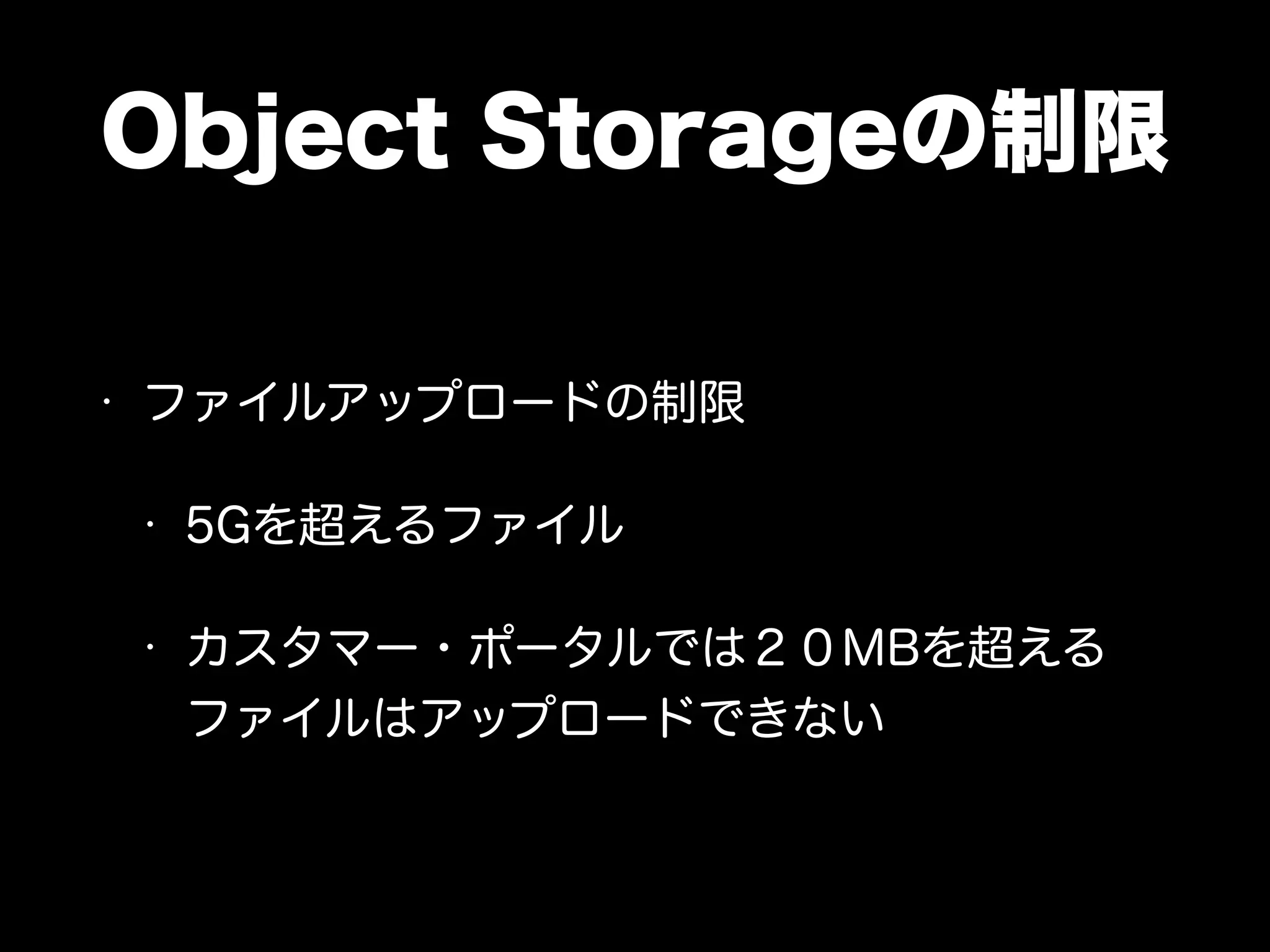

12. Object Storageの制限
• ファイルアップロードの制限
• 5Gを超えるファイル
• カスタマー・ポータルでは２０MBを超える
ファイルはアップロードできない

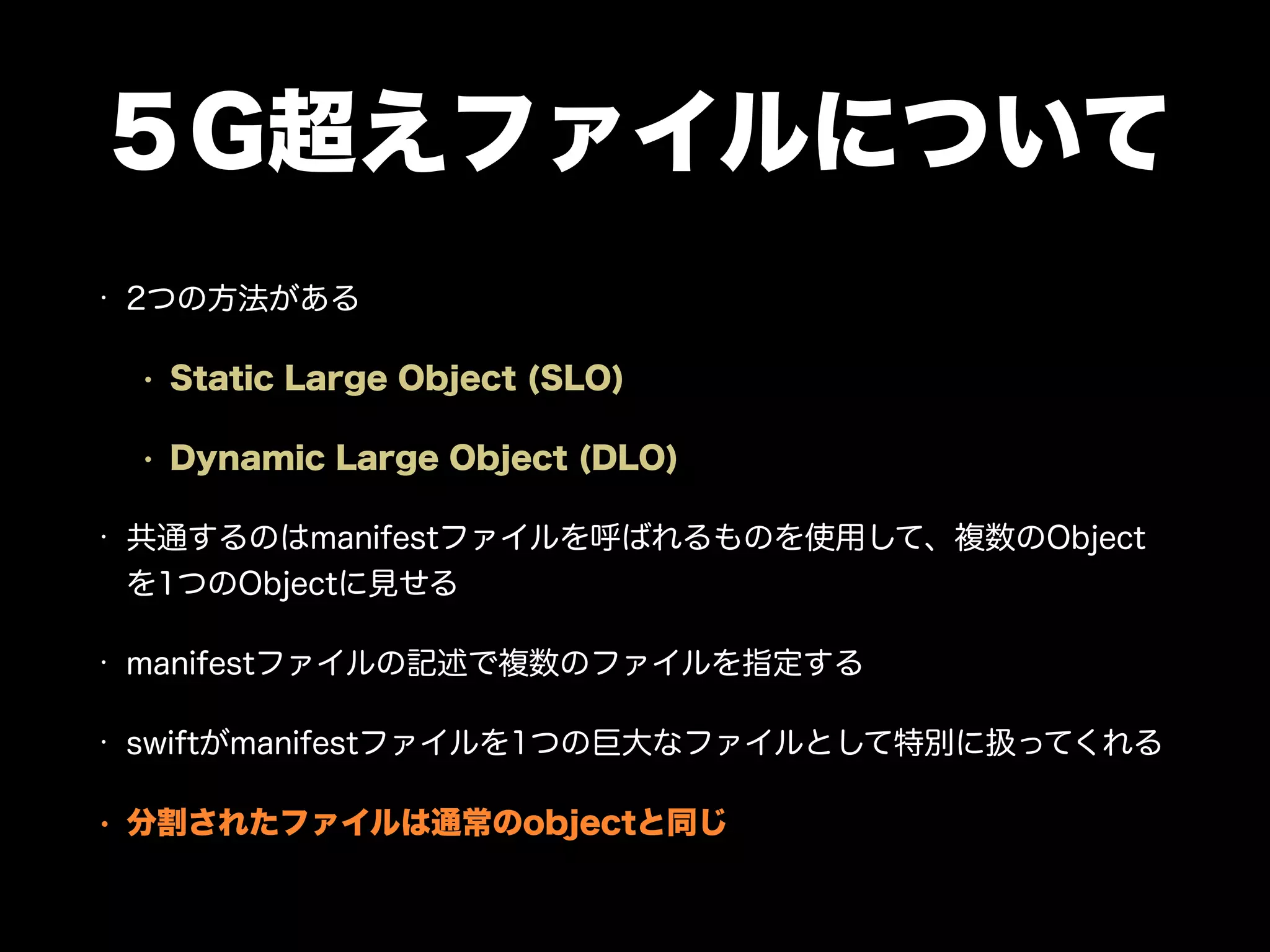

13. ５G超えファイルについて
• 2つの方法がある
• Static Large Object (SLO)
• Dynamic Large Object (DLO)
• 共通するのはmanifestファイルを呼ばれるものを使用して、複数のObject
を1つのObjectに見せる
• manifestファイルの記述で複数のファイルを指定する
• swiftがmanifestファイルを1つの巨大なファイルとして特別に扱ってくれる
• 分割されたファイルは通常のobjectと同じ

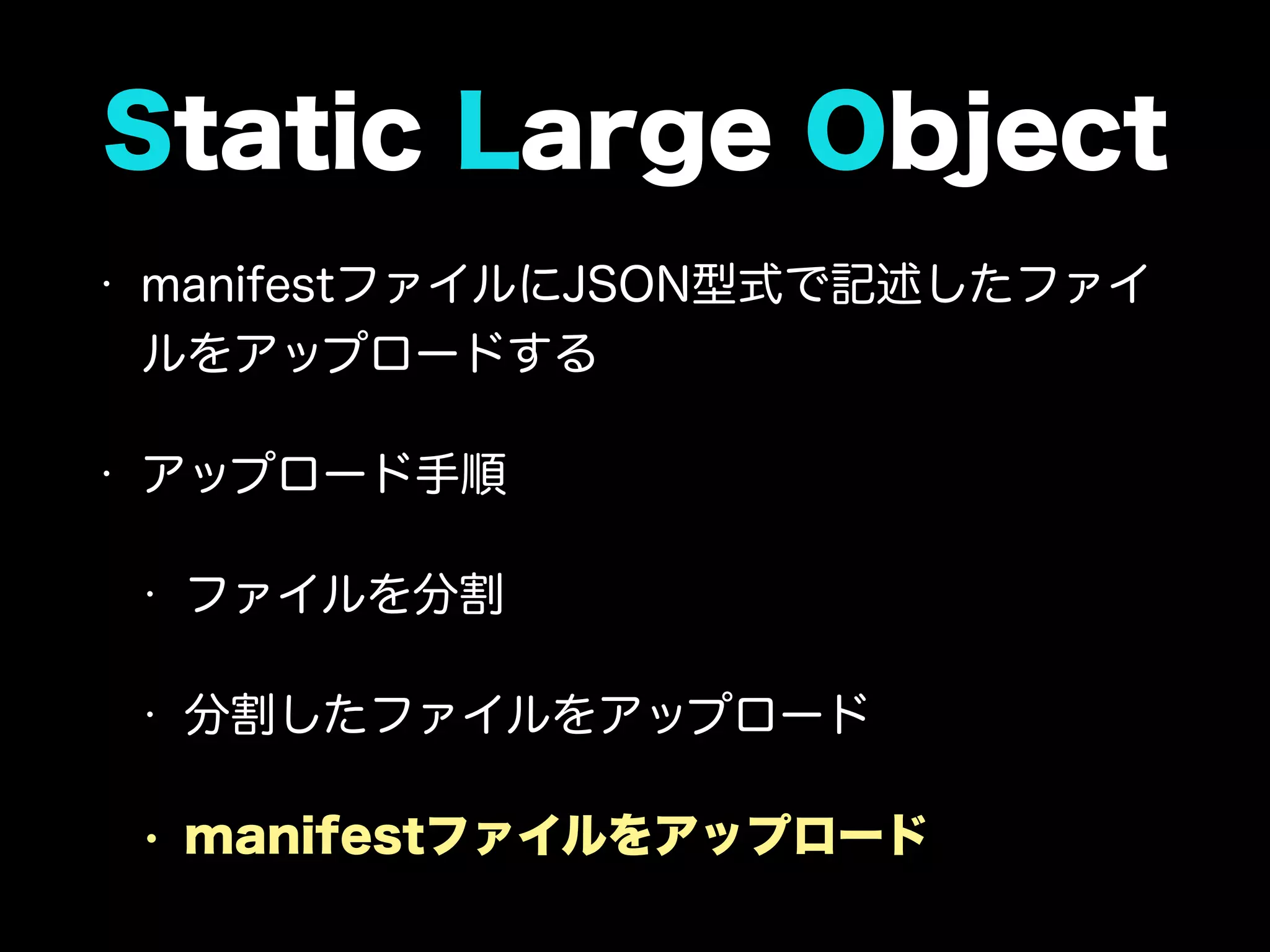

14. Static Large Object
• manifestファイルにJSON型式で記述したファイ
ルをアップロードする
• アップロード手順
• ファイルを分割
• 分割したファイルをアップロード
• manifestファイルをアップロード

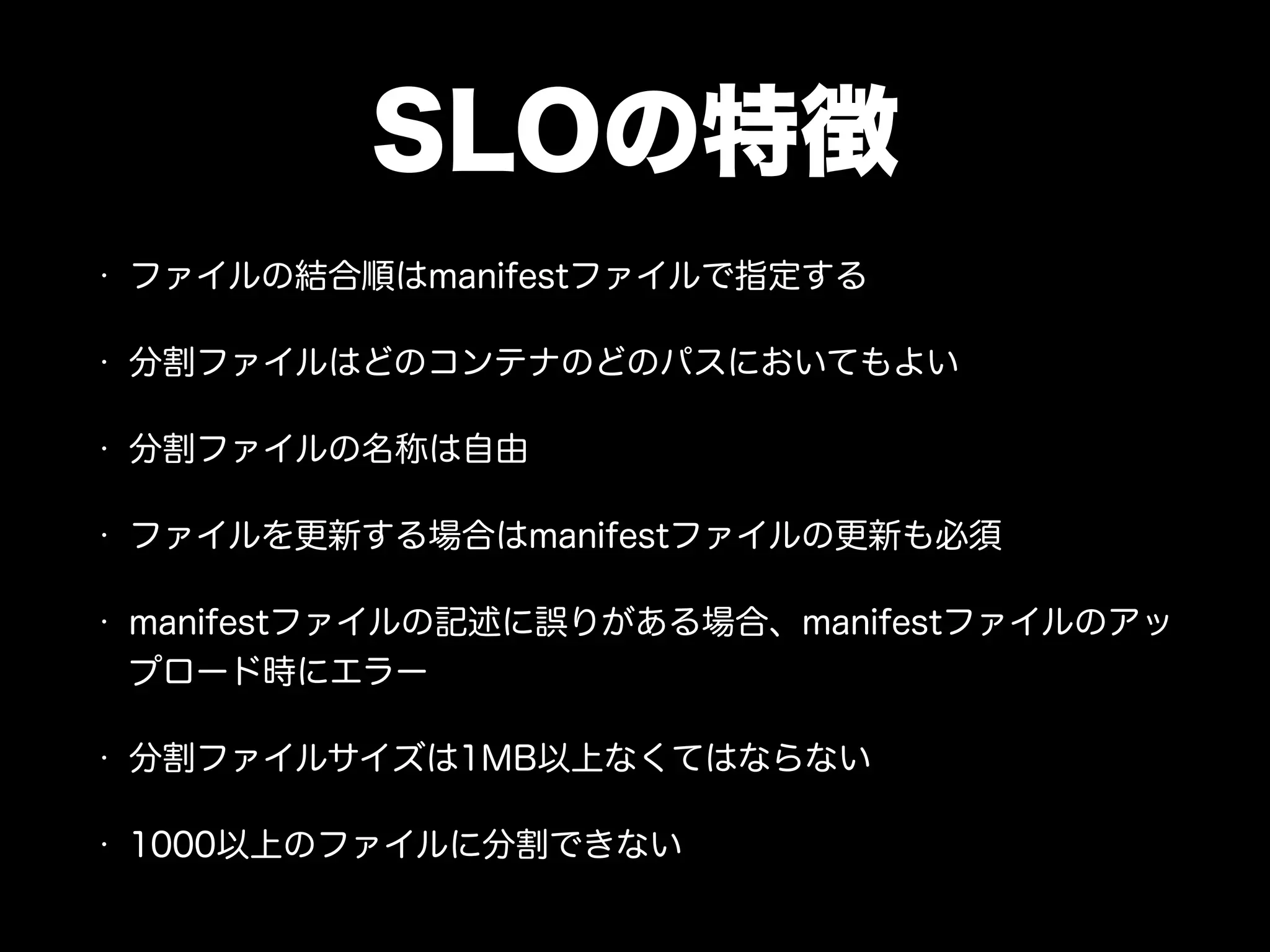

15. SLOの特徴
• ファイルの結合順はmanifestファイルで指定する
• 分割ファイルはどのコンテナのどのパスにおいてもよい
• 分割ファイルの名称は自由
• ファイルを更新する場合はmanifestファイルの更新も必須
• manifestファイルの記述に誤りがある場合、manifestファイルのアッ
プロード時にエラー
• 分割ファイルサイズは1MB以上なくてはならない
• 1000以上のファイルに分割できない

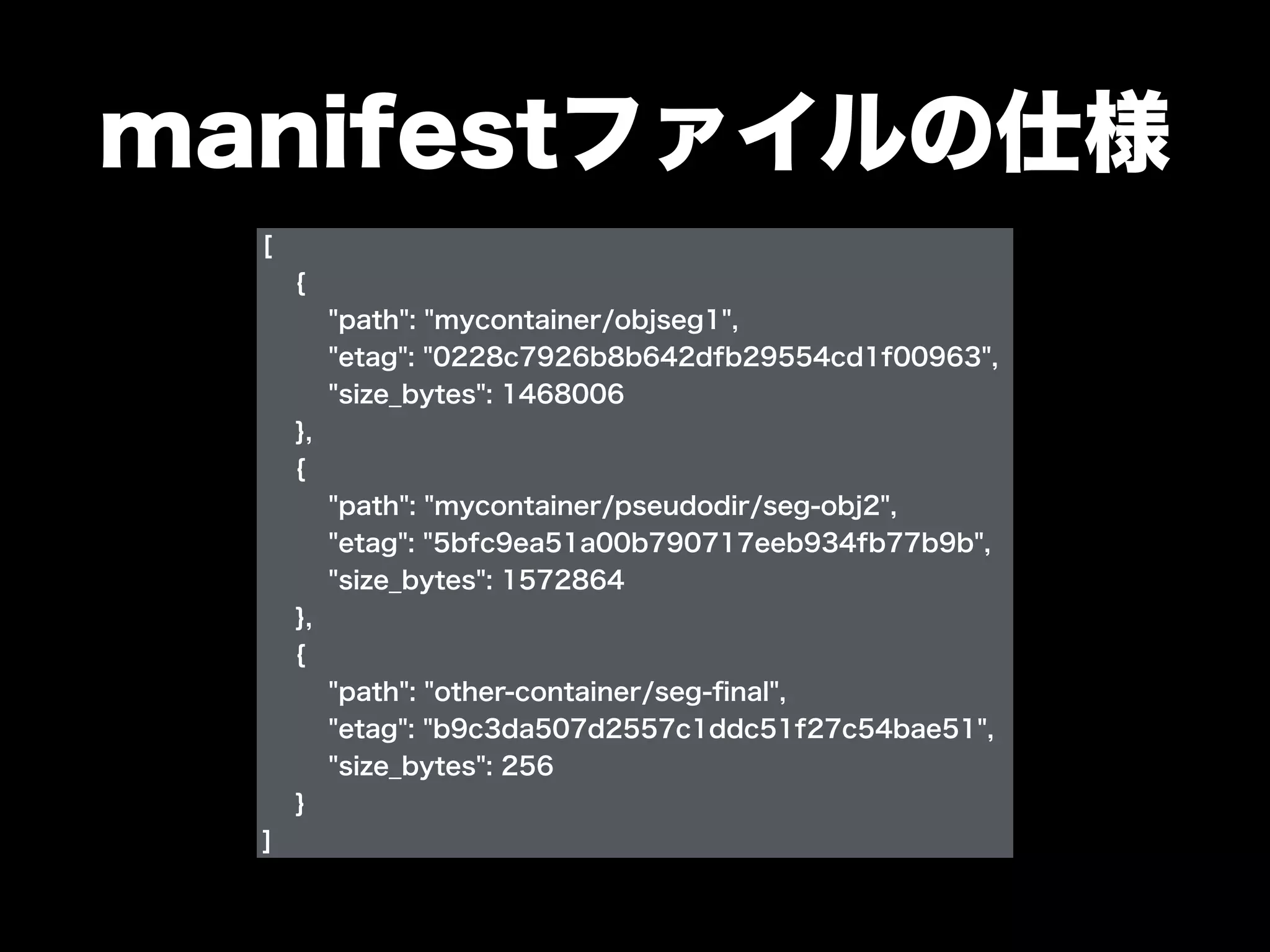

16. manifestファイルの仕様
[
{
"path": "mycontainer/objseg1",
"etag": "0228c7926b8b642dfb29554cd1f00963",
"size_bytes": 1468006
},
{
"path": "mycontainer/pseudodir/seg-obj2",
"etag": "5bfc9ea51a00b790717eeb934fb77b9b",
"size_bytes": 1572864
},
{
"path": "other-container/seg-final",
"etag": "b9c3da507d2557c1ddc51f27c54bae51",
"size_bytes": 256
}
]

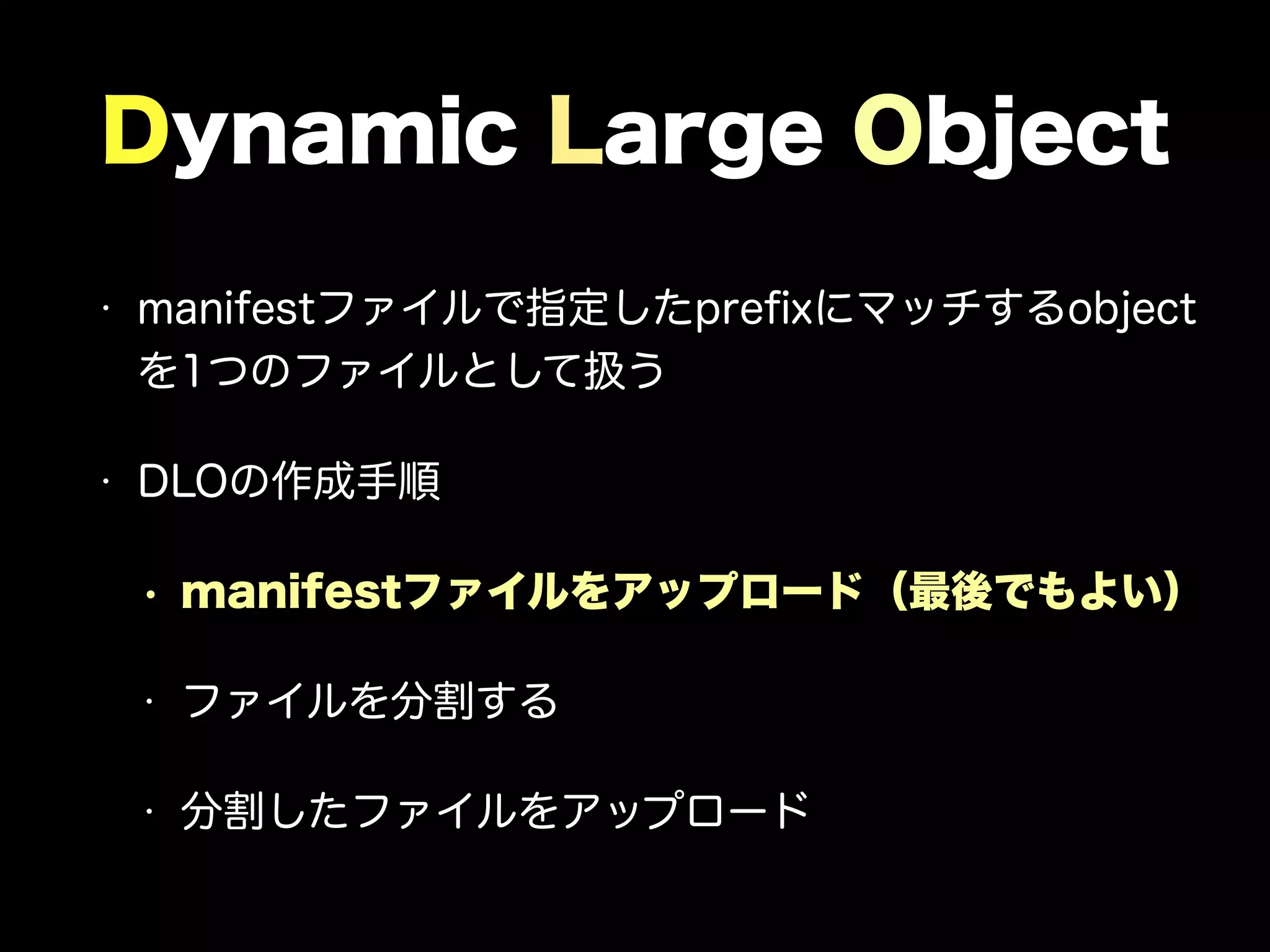

17. Dynamic Large Object
• manifestファイルで指定したprefixにマッチするobject
を1つのファイルとして扱う
• DLOの作成手順
• manifestファイルをアップロード（最後でもよい）
• ファイルを分割する
• 分割したファイルをアップロード

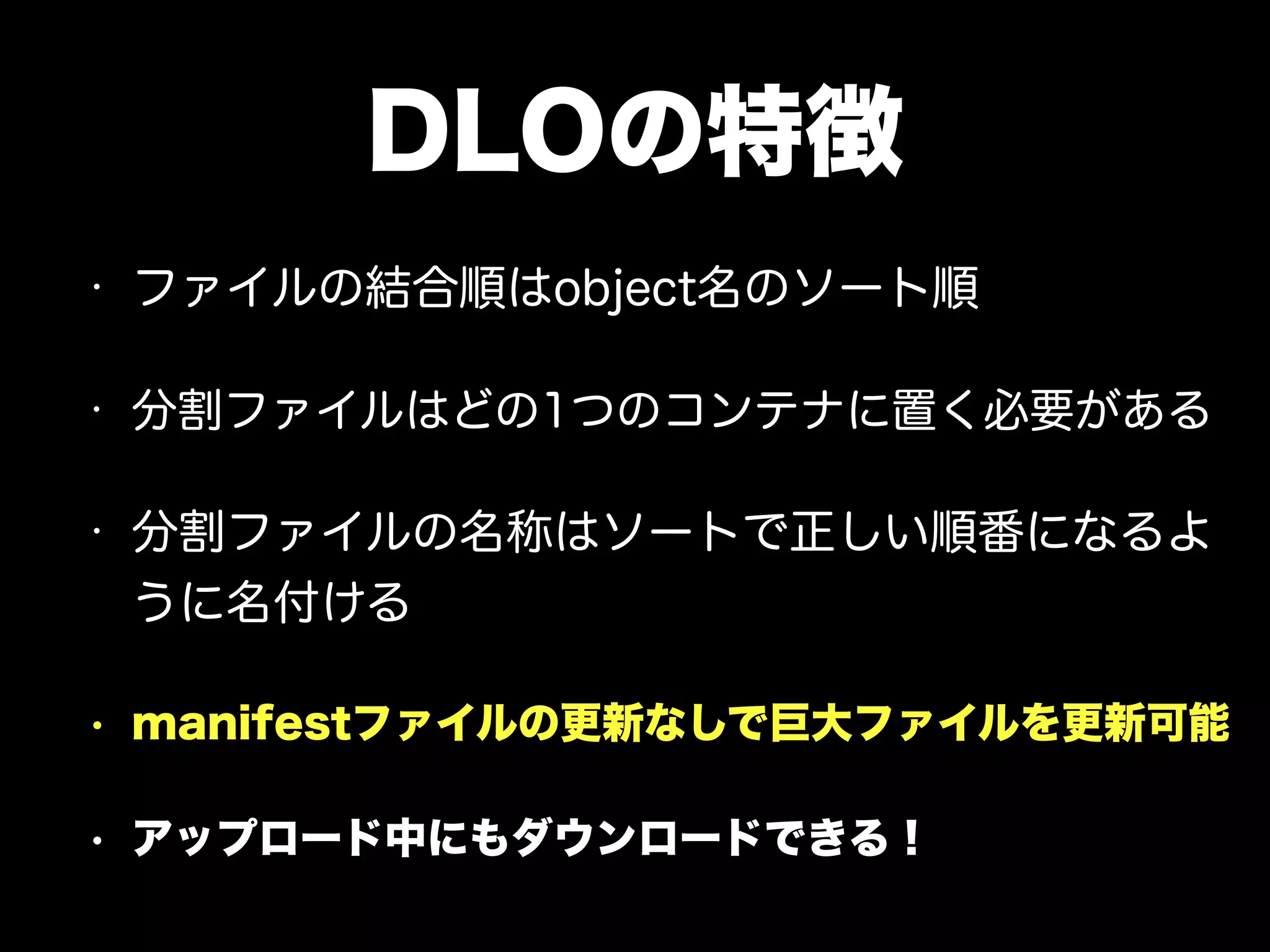

18. DLOの特徴
• ファイルの結合順はobject名のソート順
• 分割ファイルはどの1つのコンテナに置く必要がある
• 分割ファイルの名称はソートで正しい順番になるよ
うに名付ける
• manifestファイルの更新なしで巨大ファイルを更新可能
• アップロード中にもダウンロードできる！

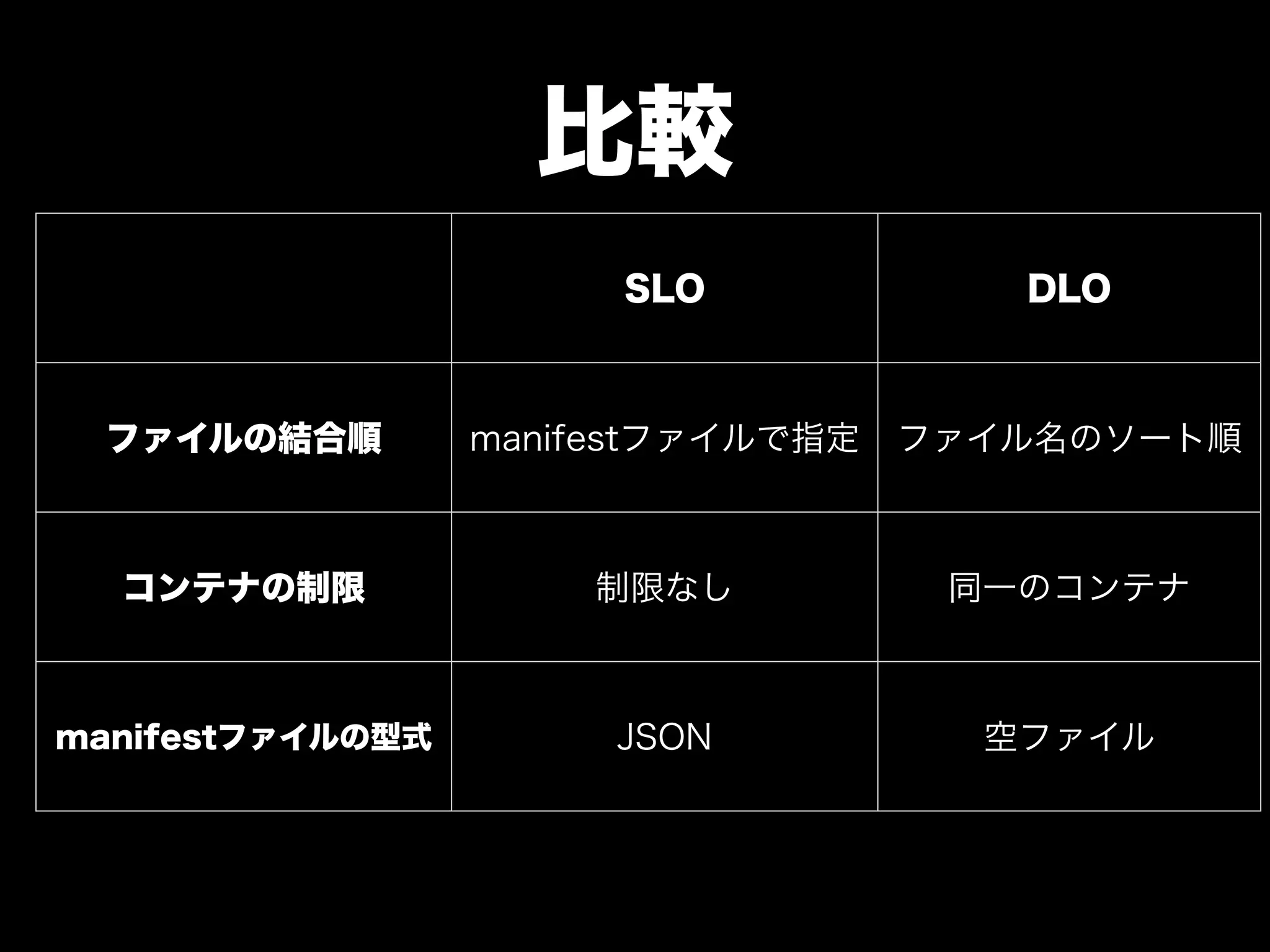

19. 比較
SLO DLO
ファイルの結合順 manifestファイルで指定 ファイル名のソート順
コンテナの制限 制限なし 同一のコンテナ
manifestファイルの型式 JSON 空ファイル

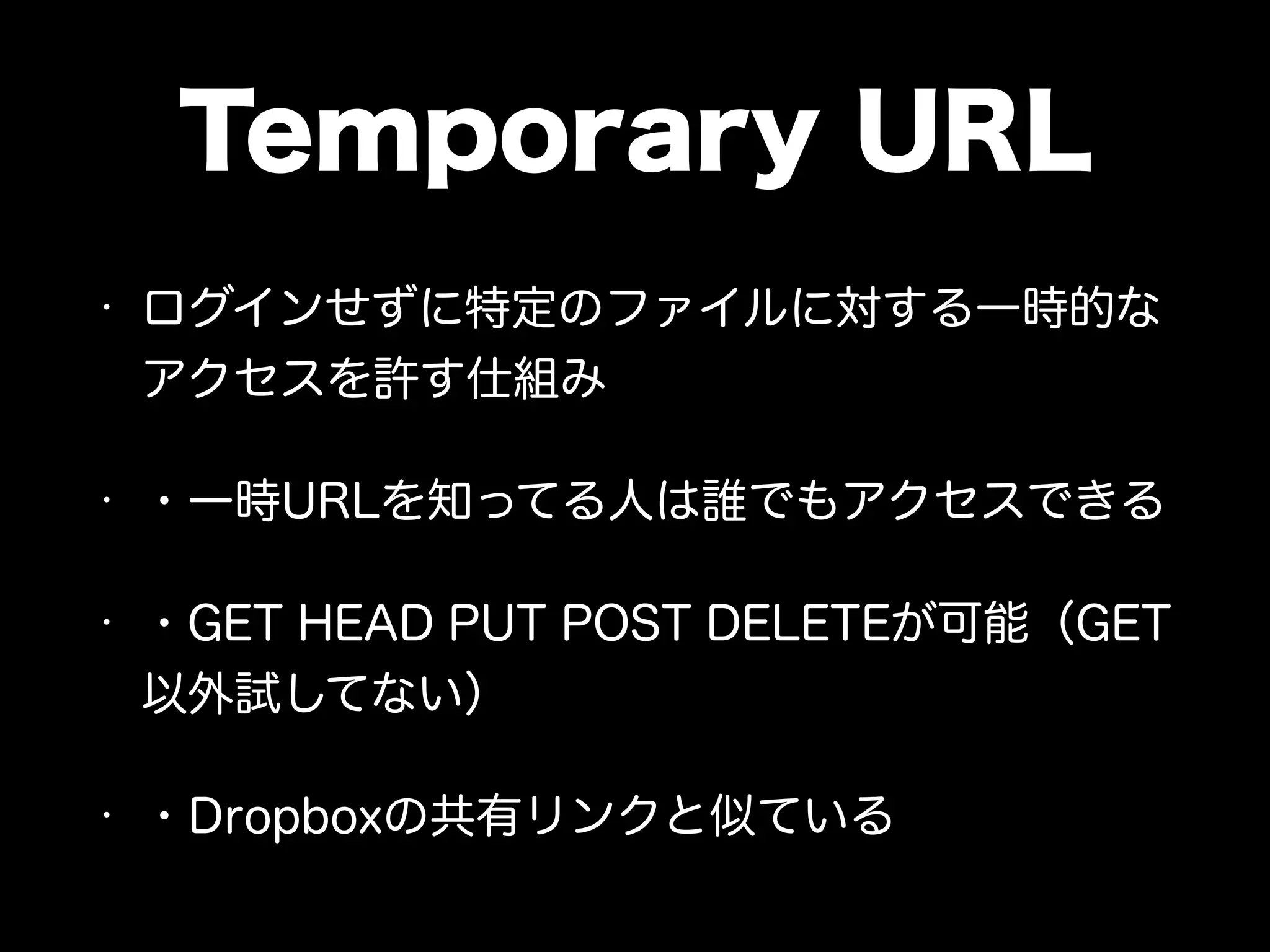

20. Temporary URL
• ログインせずに特定のファイルに対する一時的な
アクセスを許す仕組み
• ・一時URLを知ってる人は誰でもアクセスできる
• ・GET HEAD PUT POST DELETEが可能（GET
以外試してない）
• ・Dropboxの共有リンクと似ている

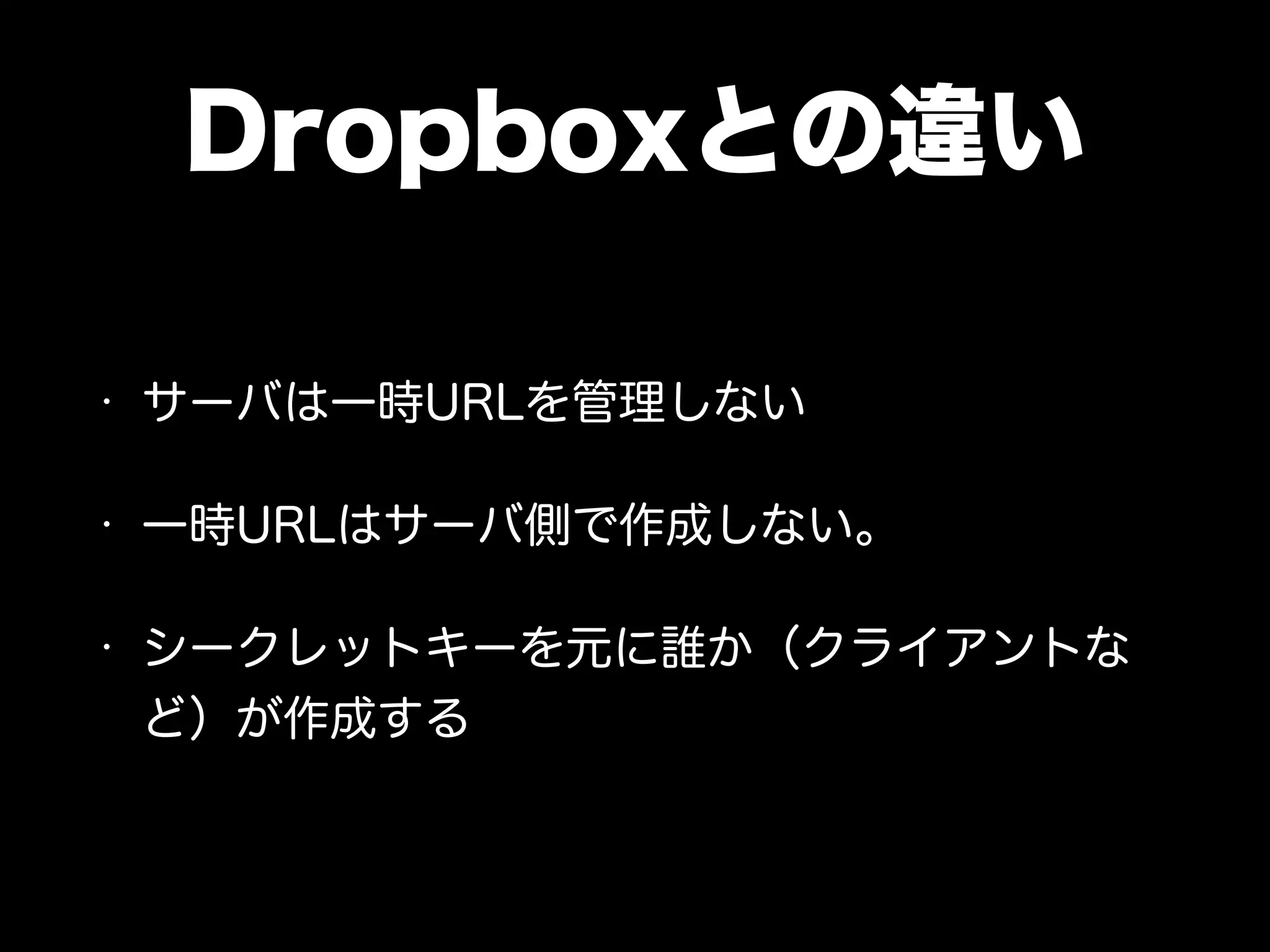

21. Dropboxとの違い
• サーバは一時URLを管理しない
• 一時URLはサーバ側で作成しない。
• シークレットキーを元に誰か（クライアントな
ど）が作成する

22. 一時URLの生成方法
シークレットキー、オブジェクトのパス、有効期限の3つ
から一時URLのシグネチャを生成し、クエリストリングを
オブジェクトのURLの後ろに付けることで一時URLとなる。

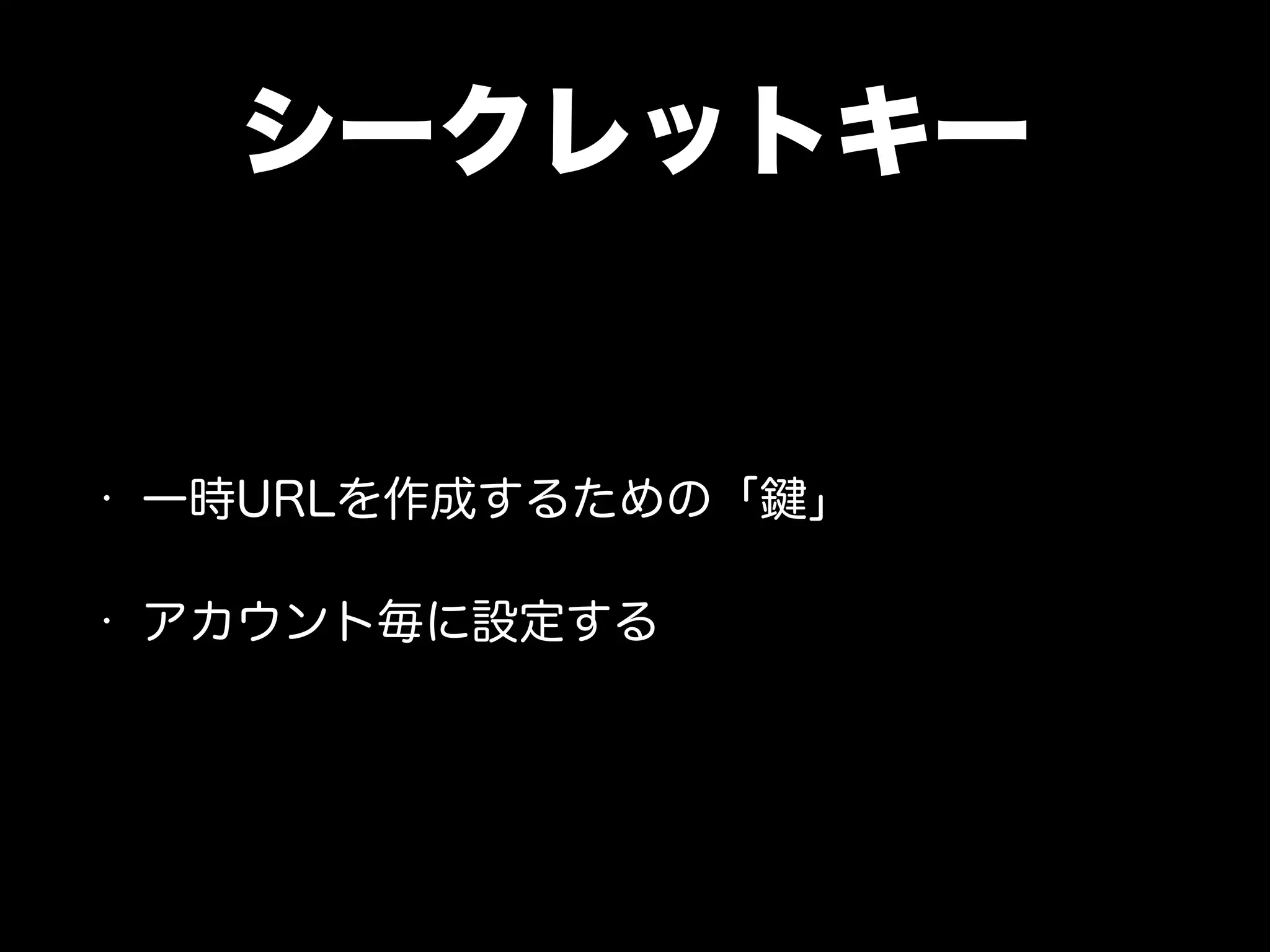

23. シークレットキー
• 一時URLを作成するための「鍵」
• アカウント毎に設定する

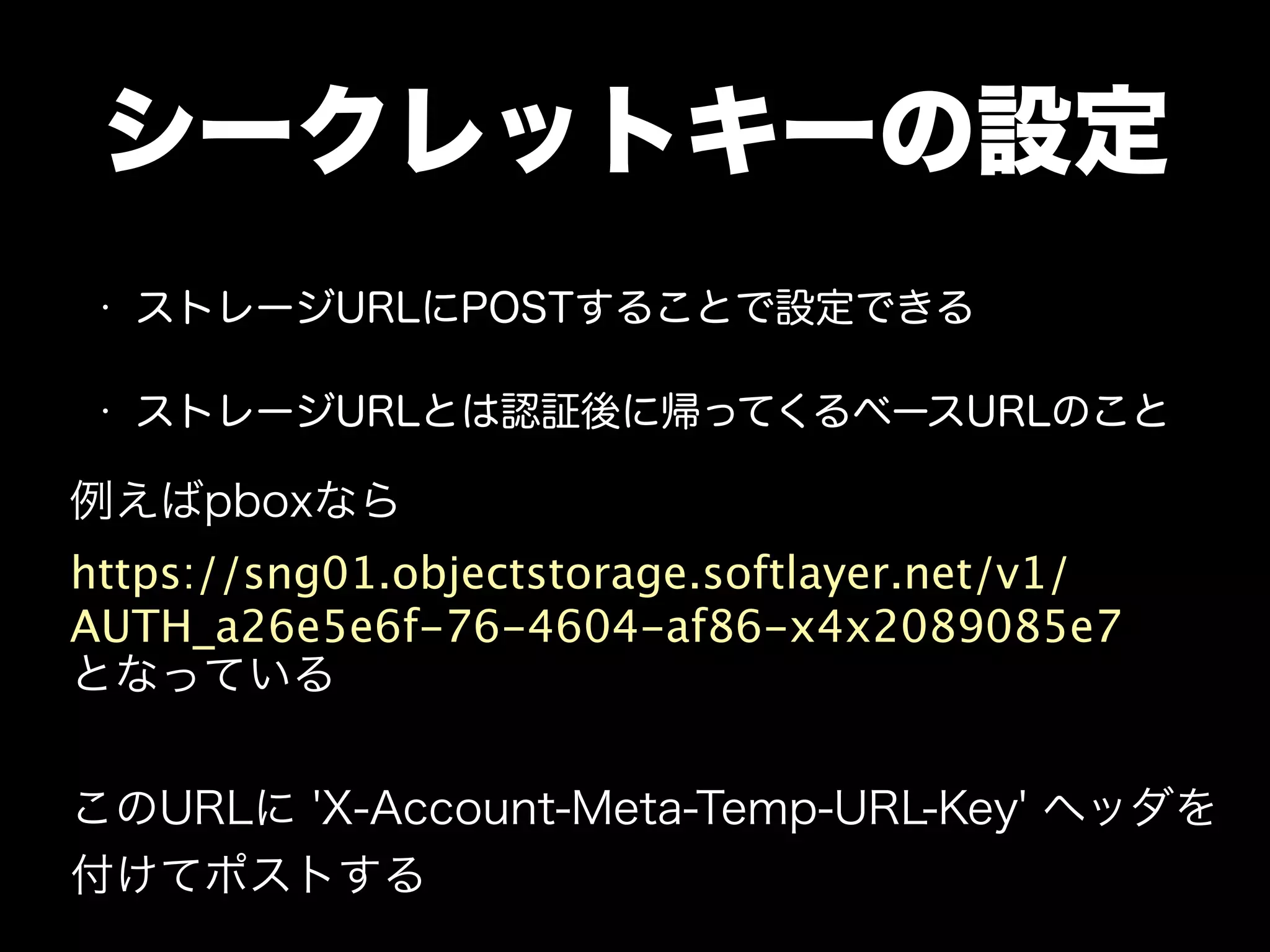

24. シークレットキーの設定
• ストレージURLにPOSTすることで設定できる
• ストレージURLとは認証後に帰ってくるベースURLのこと
例えばpboxなら
https://sng01.objectstorage.softlayer.net/v1/
AUTH_a26e5e6f-76-4604-af86-x4x2089085e7
となっている
このURLに 'X-Account-Meta-Temp-URL-Key' ヘッダを
付けてポストする

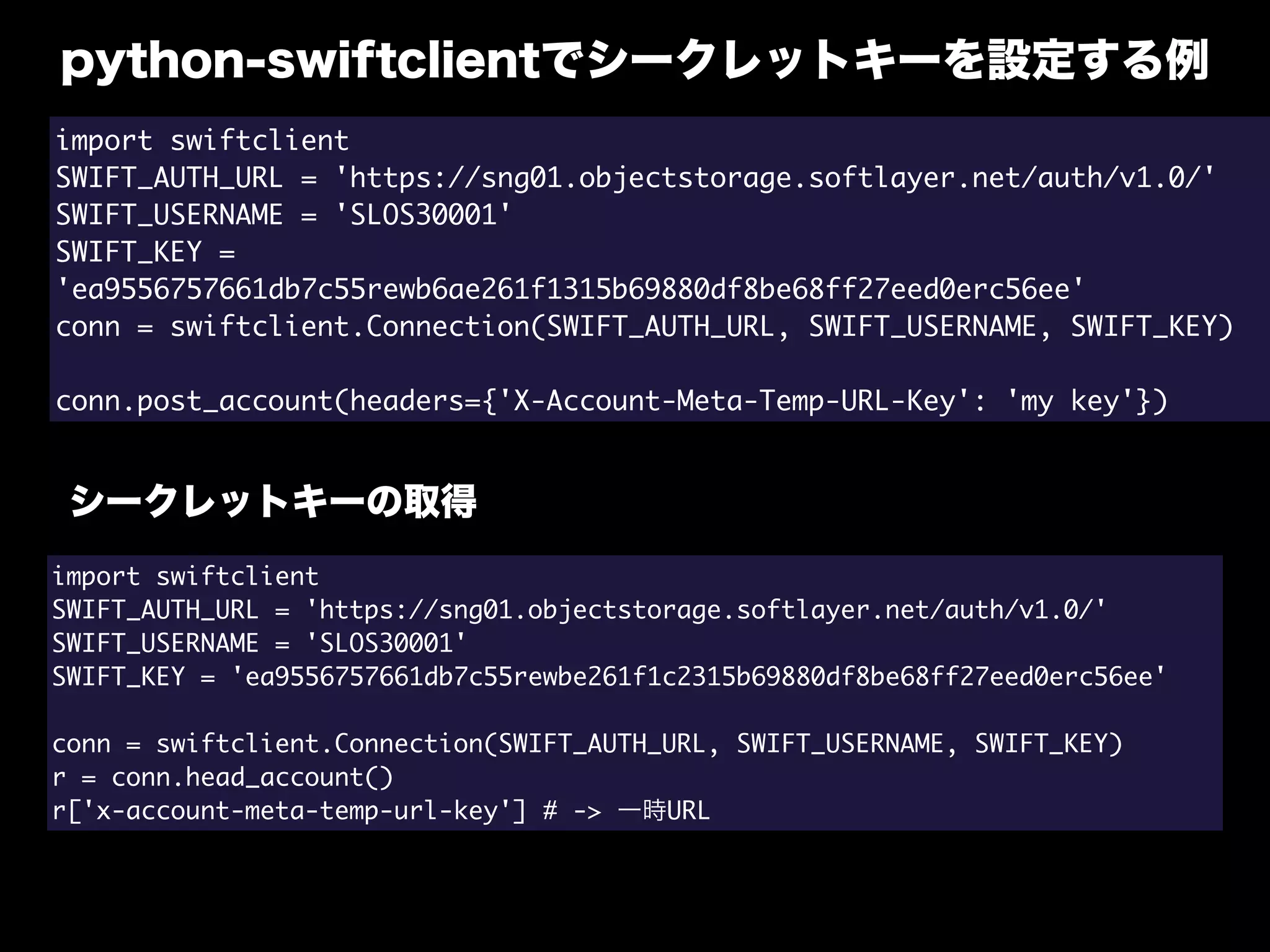

25. python-swiftclientでシークレットキーを設定する例
import swiftclient
SWIFT_AUTH_URL = 'https://sng01.objectstorage.softlayer.net/auth/v1.0/'
SWIFT_USERNAME = 'SLOS30001'
SWIFT_KEY =
'ea9556757661db7c55rewb6ae261f1315b69880df8be68ff27eed0erc56ee'
conn = swiftclient.Connection(SWIFT_AUTH_URL, SWIFT_USERNAME, SWIFT_KEY)
conn.post_account(headers={'X-Account-Meta-Temp-URL-Key': 'my key'})
シークレットキーの取得
import swiftclient
SWIFT_AUTH_URL = 'https://sng01.objectstorage.softlayer.net/auth/v1.0/'
SWIFT_USERNAME = 'SLOS30001'
SWIFT_KEY = 'ea9556757661db7c55rewbe261f1c2315b69880df8be68ff27eed0erc56ee'
conn = swiftclient.Connection(SWIFT_AUTH_URL, SWIFT_USERNAME, SWIFT_KEY)
r = conn.head_account()
r['x-account-meta-temp-url-key'] # -> 一時URL

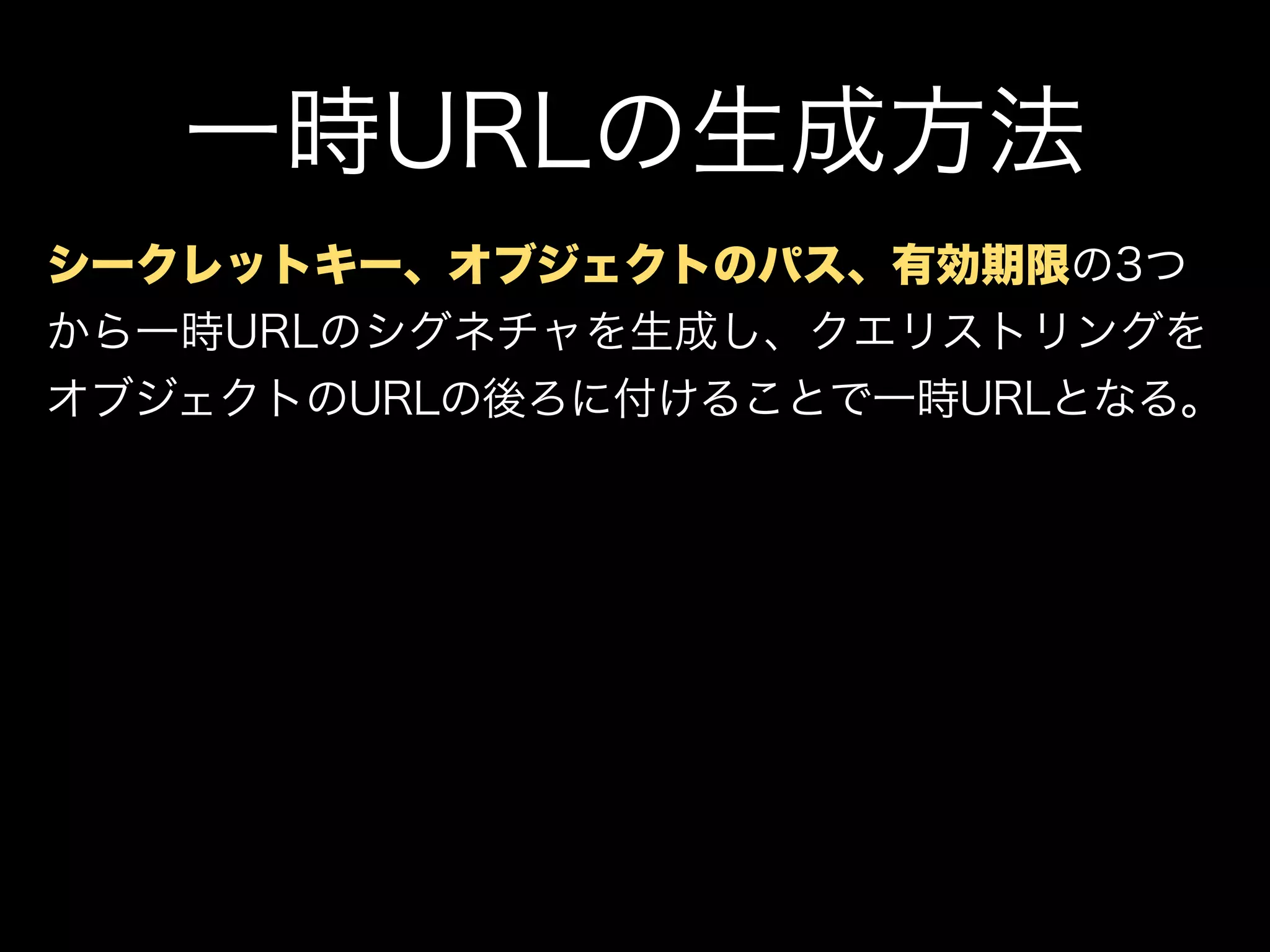

26. 一時URLの生成方法
シークレットキー、オブジェクトのパス、有効期限の3つ
から一時URLのシグネチャを生成し、クエリストリングを
オブジェクトのURLの後ろに付けることで一時URLとなる。

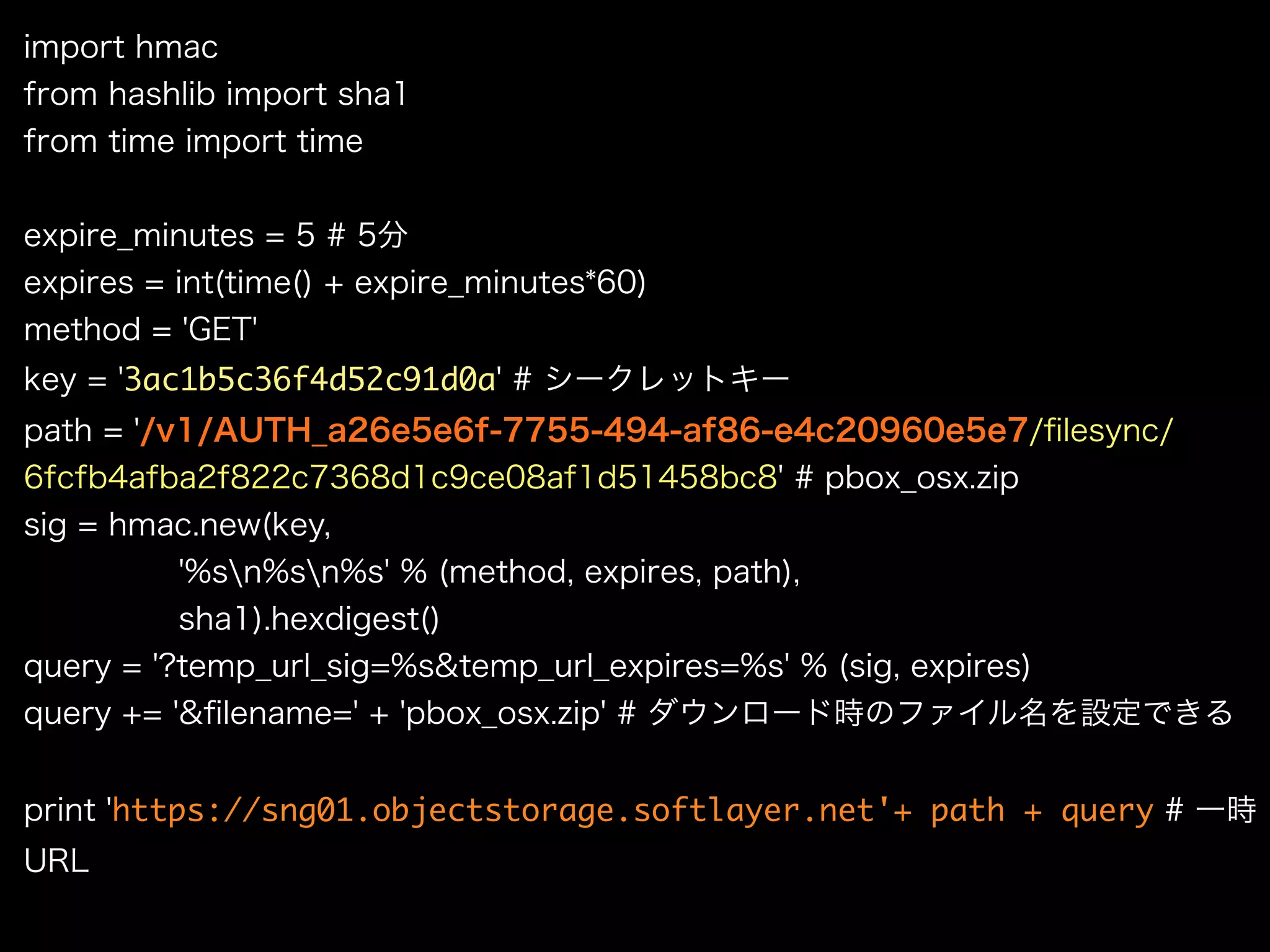

27. import hmac
from hashlib import sha1
from time import time
expire_minutes = 5 # 5分
expires = int(time() + expire_minutes*60)
method = 'GET'
key = '3ac1b5c36f4d52c91d0a' # シークレットキー
path = '/v1/AUTH_a26e5e6f-7755-494-af86-e4c20960e5e7/filesync/
6fcfb4afba2f822c7368d1c9ce08af1d51458bc8' # pbox_osx.zip
sig = hmac.new(key,
'%sn%sn%s' % (method, expires, path),
sha1).hexdigest()
query = '?temp_url_sig=%s&temp_url_expires=%s' % (sig, expires)
query += '&filename=' + 'pbox_osx.zip' # ダウンロード時のファイル名を設定できる
print 'https://sng01.objectstorage.softlayer.net'+ path + query # 一時
URL

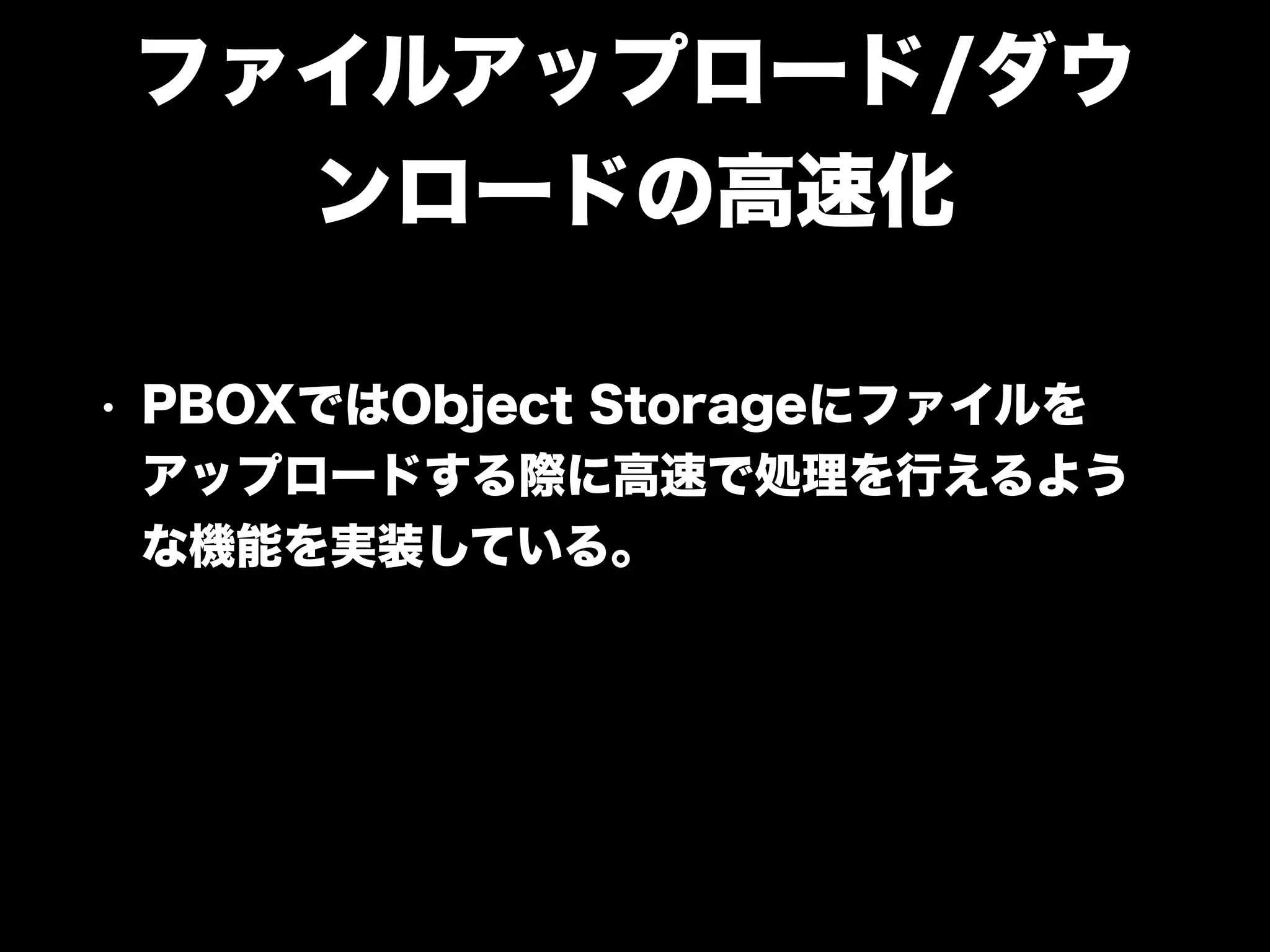

28. ファイルアップロード/ダウ
ンロードの高速化
• PBOXではObject Storageにファイルを
アップロードする際に高速で処理を行えるよう
な機能を実装している。

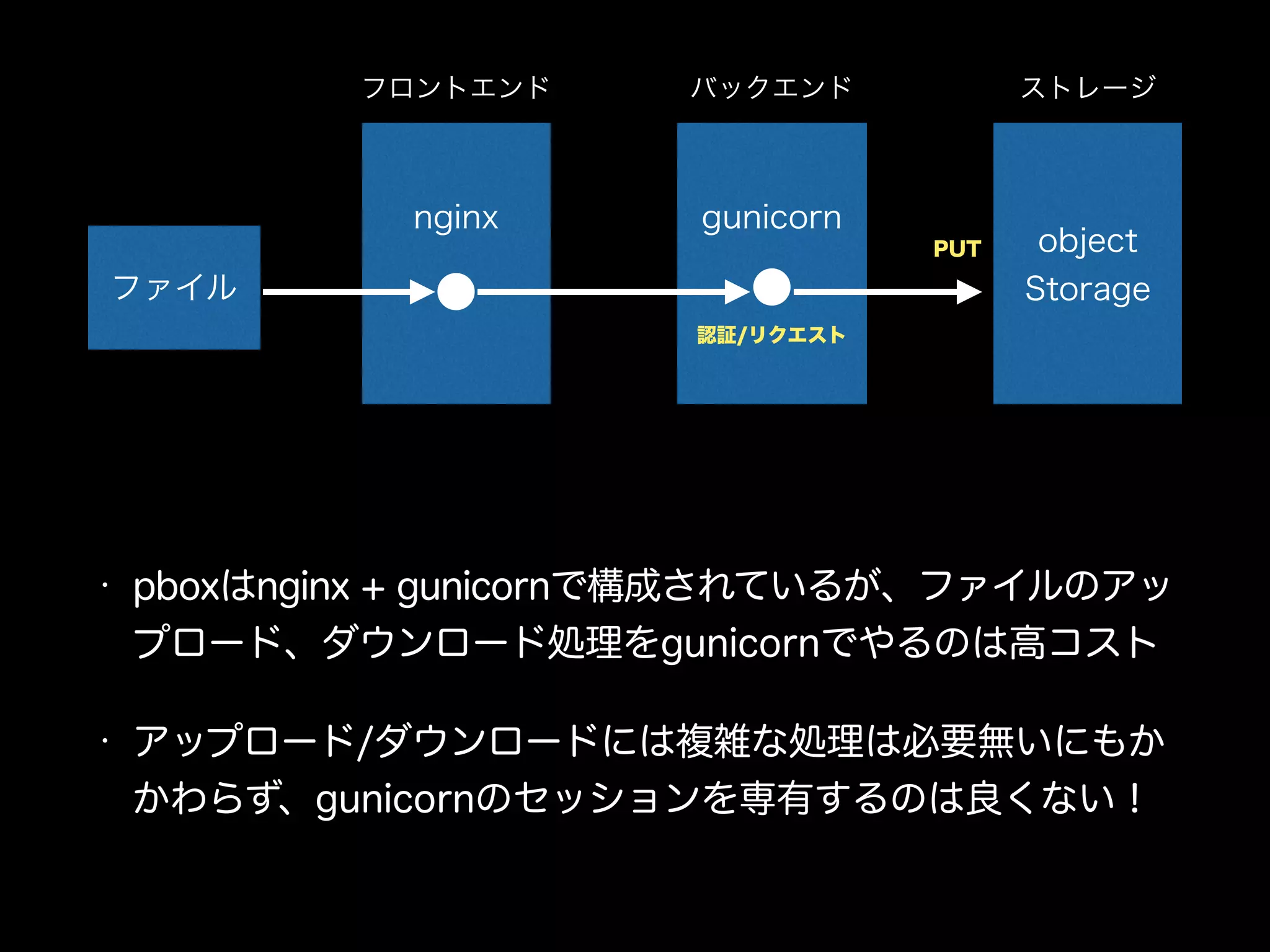

29. • pboxはnginx + gunicornで構成されているが、ファイルのアッ
プロード、ダウンロード処理をgunicornでやるのは高コスト
• アップロード/ダウンロードには複雑な処理は必要無いにもか
かわらず、gunicornのセッションを専有するのは良くない！
ファイル
nginx gunicorn
object
Storage
フロントエンド バックエンド ストレージ
認証/リクエスト
PUT

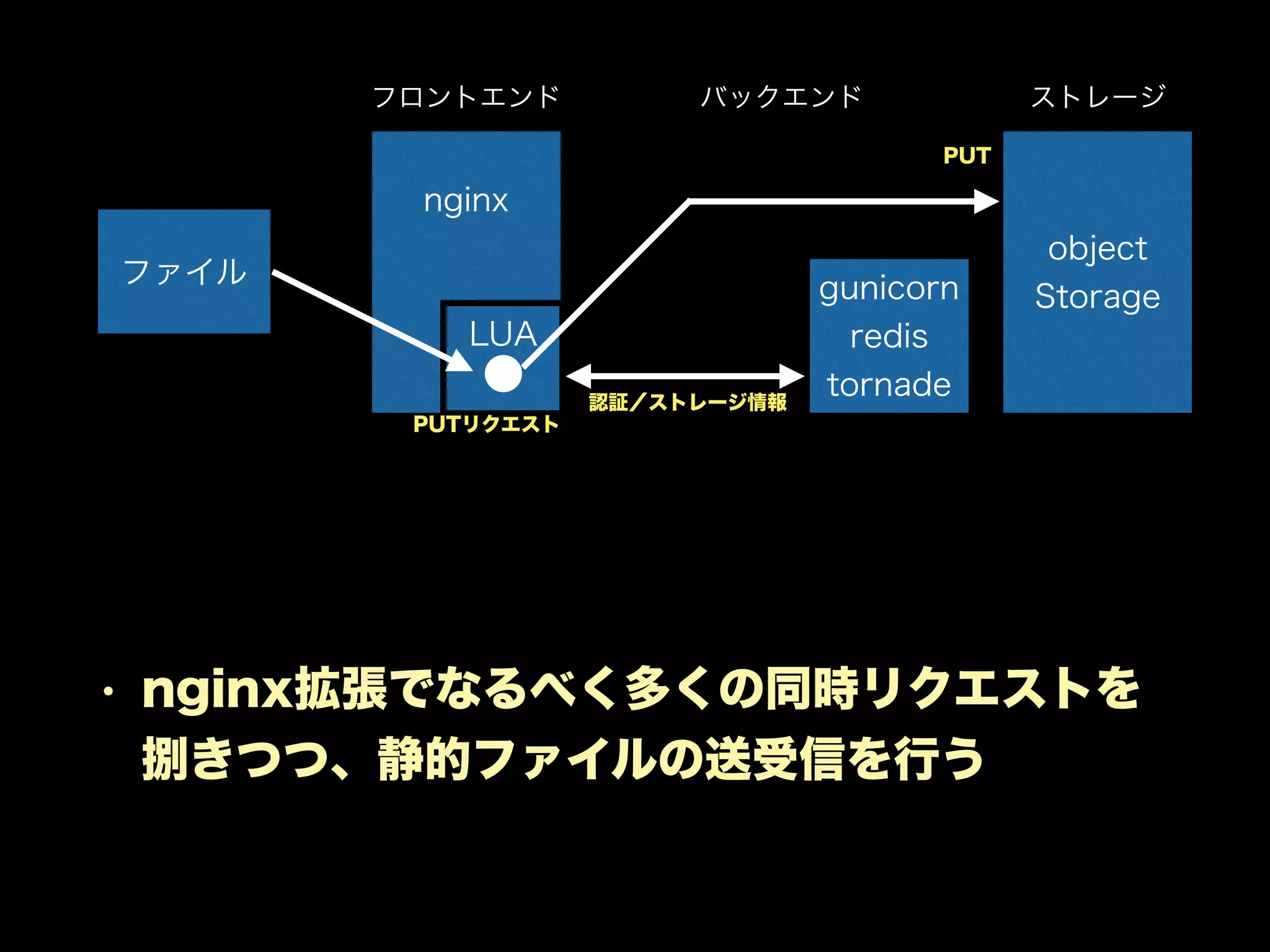

30. • nginx拡張でなるべく多くの同時リクエストを
捌きつつ、静的ファイルの送受信を行う
ファイル
nginx
object
Storagegunicorn
redis
tornade
LUA
フロントエンド バックエンド ストレージ
PUT
PUTリクエスト
認証／ストレージ情報

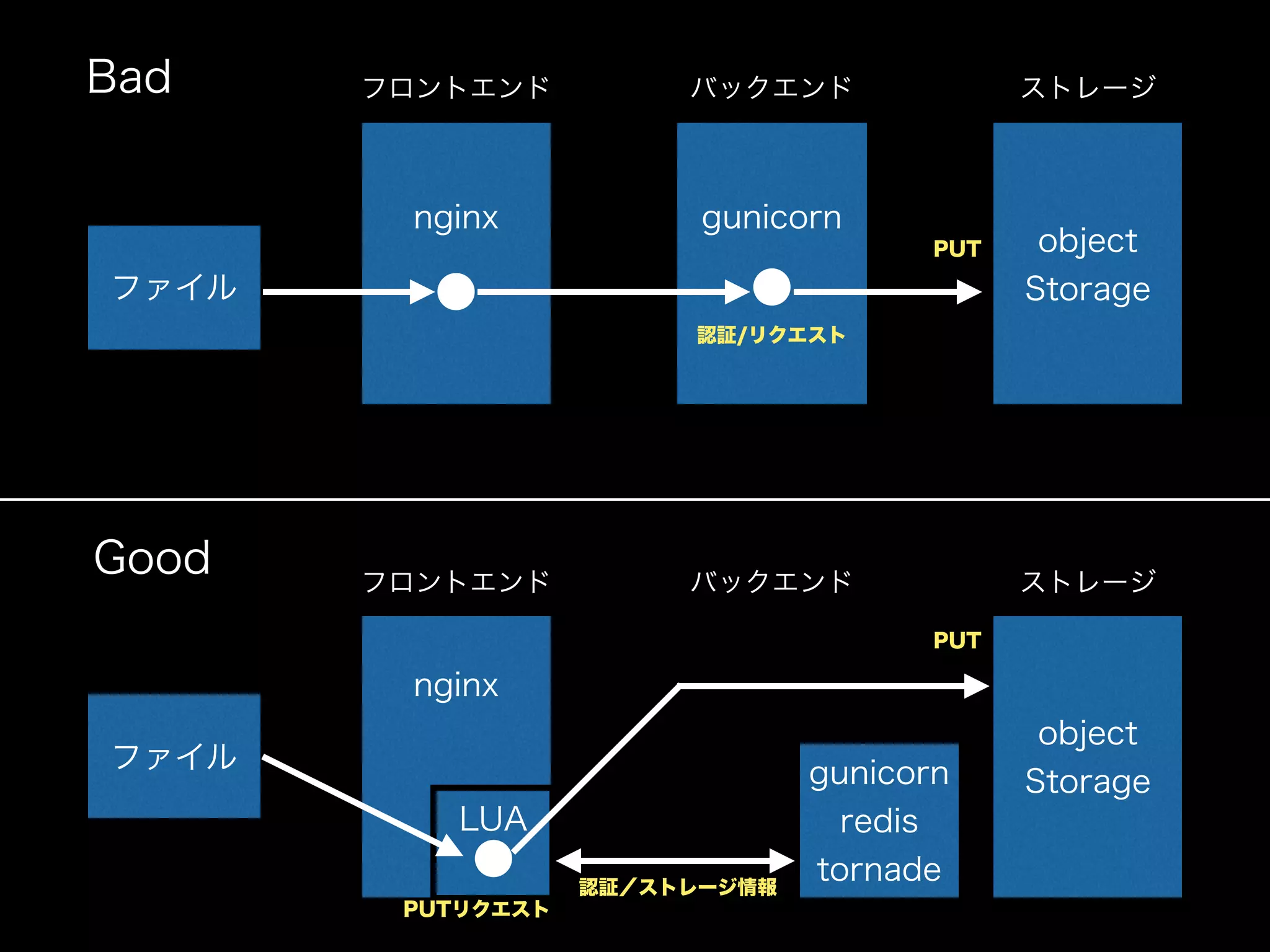

31. ファイル
ファイル
nginx
nginx
gunicorn
object
Storage
object
Storagegunicorn
redis
tornade
LUA
Bad
Good
フロントエンド
フロントエンド
バックエンド ストレージ
バックエンド ストレージ
認証/リクエスト
PUT
PUT
PUTリクエスト
認証／ストレージ情報
