以 eBPF 構建一個更為堅韌的 Kubernetes 叢集
eBPF（扩展的伯克利数据包过滤器）是一种在用户空间编写应用程序并与内核动态交互的框架，提供广泛的功能远超传统数据包过滤。其应用包括网络监测、安全检测和系统性能分析，已在云原生生态系统中被广泛采用。eBPF的开发和部署相对顺畅，且由于其丰富的挂钩点，为系统运维人员提供了更深入的调试能力。
以 eBPF 構建一個更為堅韌的 Kubernetes 叢集
- 1. 以 eBPF 構建⼀個更為 堅韌的Kubernetes 叢集 邱宏瑋(HungWei Chiu)
- 2.
- 3. • Extended • Berkeley •Packet • Filter • 簡單來說就是加強版本的 BPF
- 4. 什麼是 BPF? Berkeley PacketFilter
- 5.

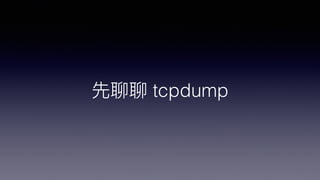

- 6. tcpdump • ⼀個常⾒⽤來抓取封包的⼯具 • 同時可以根據參數來過濾各式各樣的封包 •tcpdump … host 192.168.1.1 • tcpdump … tcp and port 80 • 實際上這些封包過濾規則都會轉換並且送到 Kernel 去，由 kernel 幫你過濾規則
- 8.
- 9.

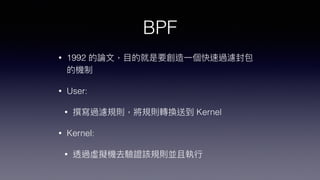

- 11. BPF • 1992 的論⽂，⽬的就是要創造⼀個快速過濾封包 的機制 •User: • 撰寫過濾規則，將規則轉換送到 Kernel • Kernel: • 透過虛擬機去驗證該規則並且執⾏
- 12.

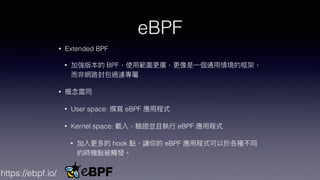

- 13. eBPF • Extended BPF •加強版本的 BPF，使⽤範圍更廣，更像是⼀個通⽤情境的框架， ⽽非網路封包過濾專屬 • 概念雷同 • User space: 撰寫 eBPF 應⽤程式 • Kernel space: 載入，驗證並且執⾏ eBPF 應⽤程式 • 加入更多的 hook 點，讓你的 eBPF 應⽤程式可以於各種不同 的時機點被觸發。 https://ebpf.io/
- 14.
- 15. Kernel 開發 • 直接修改kernel code • 要合併到上游同時正式釋出要等很長時間 • ⾃幹⾃⽤不合併 • 撰寫 Kernel Module • 要注意使⽤環境的 Kernel 版本，不同版本可能會 導致功能失效

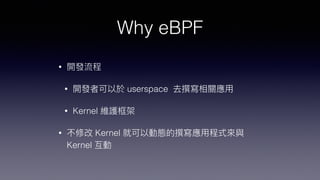

- 16. Why eBPF • 開發流程 •開發者可以於 userspace 去撰寫相關應⽤ • Kernel 維護框架 • 不修改 Kernel 就可以動態的撰寫應⽤程式來與 Kernel 互動

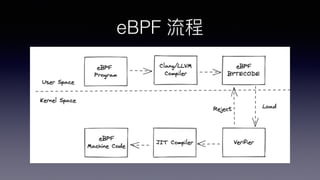

- 17. eBPF 流程 • 撰寫應⽤程式 •轉換成 bytecode • 載入到 Kernel • Veri fi er: eBPF 應⽤程式夠安全 • JIT Compiler 將 bytecode 轉換成 machine code 並且執⾏
- 18.

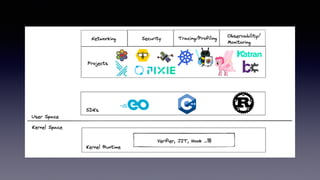

- 19. eBPF 執⾏時機點 • eBPFhook ⽀援各種不同 時機點，這些變化使得 eBPF 的應⽤非常豐富 • 網路封包 • 資安檢測 • 可觀測性與系統監控 • 系統追蹤與效能盤查

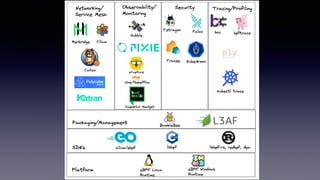

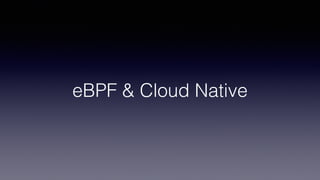

- 24. eBPF & CloudNative

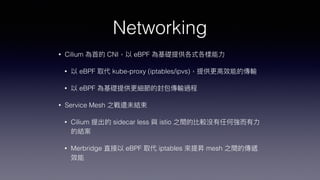

- 26. Networking • Cilium 為⾸的CNI，以 eBPF 為基礎提供各式各樣能⼒ • 以 eBPF 取代 kube-proxy (iptables/ipvs)，提供更⾼效能的傳輸 • 以 eBPF 為基礎提供更細節的封包傳輸過程 • Service Mesh 之戰還未結束 • Cilium 提出的 sidecar less 與 istio 之間的比較沒有任何強⽽有⼒ 的結案 • Merbridge 直接以 eBPF 取代 iptables 來提昇 mesh 之間的傳遞 效能
- 27. eBPF 網路議程 • 11:00~ 11:40 • AU 視聽館 • eBPF-based Container Networking • JohnLin
- 28. Observability/Monitoring • Hubble 與Cilium 共⽣，以 UI 的⽅式呈現叢集中的 所有封包流量 • Pixie 則是強調不需要基於應⽤程式去修改，就可以 提供叢集內的各種細節資訊 • Cilium/pwru (packet, where are you?) • 基於 kernel level 的封包消失檢測⼯具

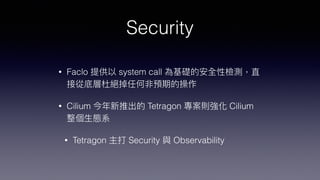

- 29. Security • Faclo 提供以system call 為基礎的安全性檢測，直 接從底層杜絕掉任何非預期的操作 • Cilium 今年新推出的 Tetragon 專案則強化 Cilium 整個⽣態系 • Tetragon 主打 Security 與 Observability

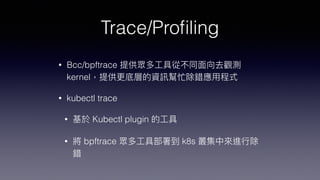

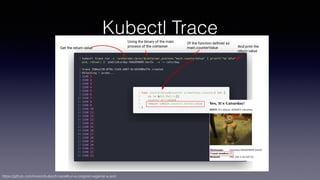

- 30. Trace/Pro fi ling • Bcc/bpftrace 提供眾多⼯具從不同⾯向去觀測 kernel，提供更底層的資訊幫忙除錯應⽤程式 •kubectl trace • 基於 Kubectl plugin 的⼯具 • 將 bpftrace 眾多⼯具部署到 k8s 叢集中來進⾏除 錯
- 31.
- 32. 結論 • eBPF 延伸並強化了BPF 的概念，並將其應⽤從 packet fi lter 擴充到更多⾯向 • 開發與部署順暢 (相較 in-kernel code, kernel module) • 豐富的 Hook 提供眾多可能性 • Cloud Native ⽣態中也有眾多基於 eBPF 的專案於各個⾯向努 ⼒發展 • eBPF 提供維運⼈員以不同的視⾓去看待整個系統，提供更深 層且直接的⽅式來⾯對⽇常除錯
