Φ.E.10 Το Ηλεκτρικό βραχυ-Κύκλωμα, Κίνδυνοι και "Ασφλαλεια" Μιχαήλ Π. Μιχαήλ
1. Μιχαήλ Π. Μιχαήλ
Φυσικός
233
ΠΕΙΡΑΜΑΤΙΚΟ
α. Παρατηρώ, Πληροφορούµαι
14. Στις εικόνες φαίνονται πολλές ηλεκτρικές πηγές που τροφοδοτούν
µε ηλεκτρικό ρεύµα διάφορα κυκλώµατα συσκευών, µεταφορικών µέσων
και κτιρίων. Αναγνώρισε όσες µπορείς και γράψε τις ονοµασίες τους.
Γράψε επίσης τις ενδείξεις (πχ. 1,5 V, …) που
ηλεκτρικές πηγές της πρώτης εικόνας, παρατηρώντας συγχρόνως το
σχήµα τους. ιαπιστώνεις κάποια σχέση µεταξύ του σχήµατός τους και
των ενδείξεών τους;
Απάντηση:
Στις εικόνες φαίνονται διαφόρων ειδών µπαταρίες µε τις ονοµαστικές ηλεκτρικ
τάσεις τους (1.5V που κατά κανόνα έχουν σχήµα κυλινδρικό αλλά διαφορετικά
µεγέθη π.χ ΑΑΑ, 4,5V που έχουν σχήµα "πλακέ", 9V πο
παραλληλεπιπέδου), ηλεκτρικός συσσωρευτής αυτοκινήτου (12V), καθώς και
δυναµό ποδηλάτου, φωτοβολταϊκό
Φυσικός
ΠΕΙΡΑΜΑΤΙΚΟ ΜΕΡΟΣ
Πληροφορούµαι, Ενδιαφέροµαι
Στις εικόνες φαίνονται πολλές ηλεκτρικές πηγές που τροφοδοτούν
µε ηλεκτρικό ρεύµα διάφορα κυκλώµατα συσκευών, µεταφορικών µέσων
και κτιρίων. Αναγνώρισε όσες µπορείς και γράψε τις ονοµασίες τους.
Γράψε επίσης τις ενδείξεις (πχ. 1,5 V, …) που αναγράφονται στις
ηλεκτρικές πηγές της πρώτης εικόνας, παρατηρώντας συγχρόνως το
σχήµα τους. ιαπιστώνεις κάποια σχέση µεταξύ του σχήµατός τους και
Στις εικόνες φαίνονται διαφόρων ειδών µπαταρίες µε τις ονοµαστικές ηλεκτρικ
τους (1.5V που κατά κανόνα έχουν σχήµα κυλινδρικό αλλά διαφορετικά
µεγέθη π.χ ΑΑΑ, 4,5V που έχουν σχήµα "πλακέ", 9V που έχουν σχήµα ορθογωνίου
παραλληλεπιπέδου), ηλεκτρικός συσσωρευτής αυτοκινήτου (12V), καθώς και
δυναµό ποδηλάτου, φωτοβολταϊκό πάνελ και πυλώνες υψηλής τάσης.
Φυσικός
Στις εικόνες φαίνονται πολλές ηλεκτρικές πηγές που τροφοδοτούν
µε ηλεκτρικό ρεύµα διάφορα κυκλώµατα συσκευών, µεταφορικών µέσων
και κτιρίων. Αναγνώρισε όσες µπορείς και γράψε τις ονοµασίες τους.
αναγράφονται στις
ηλεκτρικές πηγές της πρώτης εικόνας, παρατηρώντας συγχρόνως το
σχήµα τους. ιαπιστώνεις κάποια σχέση µεταξύ του σχήµατός τους και
Στις εικόνες φαίνονται διαφόρων ειδών µπαταρίες µε τις ονοµαστικές ηλεκτρικές
τους (1.5V που κατά κανόνα έχουν σχήµα κυλινδρικό αλλά διαφορετικά
υ έχουν σχήµα ορθογωνίου
παραλληλεπιπέδου), ηλεκτρικός συσσωρευτής αυτοκινήτου (12V), καθώς και
πάνελ και πυλώνες υψηλής τάσης.
2. 234 Μιχαήλ Π. Μιχαήλ
Φυσικός
15. Παρατήρησε τις παρακάτω εικόνες στις οποίες φαίνονται µερικές
«επικίνδυνες ενέργειες» όταν χρησιµοποιούµε το ηλεκτρικό ρεύµα ή
βρισκόµαστε κοντά σε ηλεκτρικά κυκλώµατα 220 V, στο σπίτι ή στην
εξοχή. Ποιες είναι αυτές;
Απάντηση:
«Επικίνδυνες ενέργειες» θεωρούµε πως έχουµε όταν
ρεύµα ή βρισκόµαστε κοντά σε ηλεκτρικά κυκλώµατα 220 V, στο σπίτι ή στην
εξοχή. Στις παραπάνω εικόνες βλέπουµε:
• Ότι κάποιος προσπαθεί να συνδέσει το ηλεκτρικό καλώδιο στην πρίζα µε
βρεγµένα χέρια,
• Πως κάποιος καρφώνει ένα µεταλλικό καρφί κ ακριβώς πάνω από την
πρίζα. Αυτό όµως είναι εξαιρετικά επικίνδυνο µια και υπάρχει ενδεχόµενο το
καλώδιο που καταλήγει στην πρί
περνάει ακριβώς από το σηµείο ου θέλουµε να καρφώσουµε. Αυτό όµως θα
σήµαινε ότι µπορεί και να έρθει το καρί (αγωγός) σε επαφή µε το καλώδιο
που µεταφέρει ρεύµα 220
• Ότι κάποιος προσπαθεί
συσκευή, ενώ αυτή είναι συνδεδεµένη στην πρίζα. Και εδώ υπάρχει
κίνδυνος ηλεκτροπληξίας.
• Ότι κάποιος πετάει τον χαρταετό του κοντά στα ηλεκτροφόρα καλώδια της
.Ε.Η. Όµως µπορεί να δηµιουργηθεί κλειστό
ηλεκτρικό ρεύµα µέσα από το σχοινί στον άνθρωπο (βραχυκύκλωµα) και να
κινδυνεύσει άµεσα αυτός από ηλεκτροπληξία.
β. Συζητώ, Αναρωτιέµαι
16. Συζήτησε µε τους συµµαθητές σου για την αιτία για την οποία οι
ενέργειες αυτές είναι επικίνδυνες και γράψε τις υποθέσεις σου.
Απάντηση:
Σε κάθε περίπτωση οι παραπάνω ενέργειες είναι επικίνδυνες για
ς ηλεκτροπληξία χαρακτηρίζεται το σύνολο των βλαβών που προκαλούνται από
την επίδραση του ηλεκτρικού ρεύµατος.
Το ηλεκτρικό ρεύµα σε περίπτωση βραχυκυκλώµατος µπορεί να προκαλέσει
εγκαύµατα, προβλήµατα στην καρδιά,
επαφή µε ρεύµα υψηλής τάσης (π.χ. καλώδια ηλεκτροδότησης) συνήθως επιφέρει
αµέσως το θάνατο.
Φυσικός
Παρατήρησε τις παρακάτω εικόνες στις οποίες φαίνονται µερικές
«επικίνδυνες ενέργειες» όταν χρησιµοποιούµε το ηλεκτρικό ρεύµα ή
βρισκόµαστε κοντά σε ηλεκτρικά κυκλώµατα 220 V, στο σπίτι ή στην
είναι αυτές;
«Επικίνδυνες ενέργειες» θεωρούµε πως έχουµε όταν χρησιµοποιούµε το ηλεκτρικό
ρεύµα ή βρισκόµαστε κοντά σε ηλεκτρικά κυκλώµατα 220 V, στο σπίτι ή στην
Στις παραπάνω εικόνες βλέπουµε:
Ότι κάποιος προσπαθεί να συνδέσει το ηλεκτρικό καλώδιο στην πρίζα µε
Πως κάποιος καρφώνει ένα µεταλλικό καρφί κ ακριβώς πάνω από την
πρίζα. Αυτό όµως είναι εξαιρετικά επικίνδυνο µια και υπάρχει ενδεχόµενο το
καλώδιο που καταλήγει στην πρίζα και βρίσκεται µέσα στον τοίχο να
περνάει ακριβώς από το σηµείο ου θέλουµε να καρφώσουµε. Αυτό όµως θα
σήµαινε ότι µπορεί και να έρθει το καρί (αγωγός) σε επαφή µε το καλώδιο
που µεταφέρει ρεύµα 220V και να προκληθεί ηλεκτροπληξία.
Ότι κάποιος προσπαθεί να ανοίξει πιθανόν για να επισκευάσει µια ηλεκτρική
συσκευή, ενώ αυτή είναι συνδεδεµένη στην πρίζα. Και εδώ υπάρχει
κίνδυνος ηλεκτροπληξίας.
Ότι κάποιος πετάει τον χαρταετό του κοντά στα ηλεκτροφόρα καλώδια της
.Ε.Η. Όµως µπορεί να δηµιουργηθεί κλειστό κύκλωµα και να µεταφερθεί
ηλεκτρικό ρεύµα µέσα από το σχοινί στον άνθρωπο (βραχυκύκλωµα) και να
κινδυνεύσει άµεσα αυτός από ηλεκτροπληξία.
Αναρωτιέµαι, Υποθέτω
Συζήτησε µε τους συµµαθητές σου για την αιτία για την οποία οι
είναι επικίνδυνες και γράψε τις υποθέσεις σου.
Σε κάθε περίπτωση οι παραπάνω ενέργειες είναι επικίνδυνες για ηλεκτροπληξία
ς ηλεκτροπληξία χαρακτηρίζεται το σύνολο των βλαβών που προκαλούνται από
την επίδραση του ηλεκτρικού ρεύµατος.
Το ηλεκτρικό ρεύµα σε περίπτωση βραχυκυκλώµατος µπορεί να προκαλέσει
εγκαύµατα, προβλήµατα στην καρδιά, σύσπαση των αναπνευστικών µυών. Η
επαφή µε ρεύµα υψηλής τάσης (π.χ. καλώδια ηλεκτροδότησης) συνήθως επιφέρει
Φυσικός
Παρατήρησε τις παρακάτω εικόνες στις οποίες φαίνονται µερικές
«επικίνδυνες ενέργειες» όταν χρησιµοποιούµε το ηλεκτρικό ρεύµα ή
βρισκόµαστε κοντά σε ηλεκτρικά κυκλώµατα 220 V, στο σπίτι ή στην
χρησιµοποιούµε το ηλεκτρικό
ρεύµα ή βρισκόµαστε κοντά σε ηλεκτρικά κυκλώµατα 220 V, στο σπίτι ή στην
Ότι κάποιος προσπαθεί να συνδέσει το ηλεκτρικό καλώδιο στην πρίζα µε
Πως κάποιος καρφώνει ένα µεταλλικό καρφί κ ακριβώς πάνω από την
πρίζα. Αυτό όµως είναι εξαιρετικά επικίνδυνο µια και υπάρχει ενδεχόµενο το
ζα και βρίσκεται µέσα στον τοίχο να
περνάει ακριβώς από το σηµείο ου θέλουµε να καρφώσουµε. Αυτό όµως θα
σήµαινε ότι µπορεί και να έρθει το καρί (αγωγός) σε επαφή µε το καλώδιο
να ανοίξει πιθανόν για να επισκευάσει µια ηλεκτρική
συσκευή, ενώ αυτή είναι συνδεδεµένη στην πρίζα. Και εδώ υπάρχει
Ότι κάποιος πετάει τον χαρταετό του κοντά στα ηλεκτροφόρα καλώδια της
κύκλωµα και να µεταφερθεί
ηλεκτρικό ρεύµα µέσα από το σχοινί στον άνθρωπο (βραχυκύκλωµα) και να
Συζήτησε µε τους συµµαθητές σου για την αιτία για την οποία οι
είναι επικίνδυνες και γράψε τις υποθέσεις σου.
ηλεκτροπληξία.
ς ηλεκτροπληξία χαρακτηρίζεται το σύνολο των βλαβών που προκαλούνται από
Το ηλεκτρικό ρεύµα σε περίπτωση βραχυκυκλώµατος µπορεί να προκαλέσει
σύσπαση των αναπνευστικών µυών. Η
επαφή µε ρεύµα υψηλής τάσης (π.χ. καλώδια ηλεκτροδότησης) συνήθως επιφέρει
3. Μιχαήλ Π. Μιχαήλ
Φυσικός
235
γ. Ενεργώ, Πειραµατίζοµα
ΠΡΟΣΟΧΗ: Στους πειραµατισµούς σου µε ηλεκτρικά κυκλώµατα δεν πρέπει
ποτέ να χρησιµοποιείς ηλεκτρικές πηγές µε ένδειξη µεγαλύτερη από 9 V.
Όταν είναι απαραίτητη η χρήση 220 V σε ηλεκτρικές συσκευές, πρέπει να
συµβουλεύεσαι πρώτα τον/την καθηγητή/τριά
πρίζα.
Υλικά / Όργανα:
• µπαταρίες,
• βολτόµετρο (εάν υπάρχει),
• λαµπάκι µε τη βάση του,
• καλώδια,
• µεταλλικοί συνδετήρες,
• σύρµα κουζίνας (ψιλό ατσαλόµαλλο).
Πείραµα 1
Σύνδεσε µε καλώδια τους πόλους µιας
µπαταρίας µε τους ακροδέκτες του
βολτόµετρου, όπως στη διπλανή εικόνα,
κάνοντας δοκιµές για να βρεις τη
πολικότητα, µε τη βοήθεια του/της
καθηγητή/τριάς σου.
ιάβασε την ένδειξη του βολτόµετρου
(………… V) και σύγκρινέ τη µ
µπαταρίας. Πρόσεξε τον τρόπο µε τον οποίο
συνδέουµε τα βολτόµετρα.
Επανάλαβε το πείραµα µε άλλες µπαταρίες.
Απάντηση:
Πείραµα 1
Ενδεικτική τιµή της τάσης πλακέ µπαταρίας του σχήµατος είναι 4,5
Πείραµα 2
Πραγµατοποίησε το κύκλωµα της διπλανής
εικόνας. Τι παρατηρείς όταν ακουµπήσεις τον
ένα συνδετήρα στον άλλο και κλείσει το
κύκλωµα;
Απάντηση:
Φυσικός
Πειραµατίζοµαι
ΠΡΟΣΟΧΗ: Στους πειραµατισµούς σου µε ηλεκτρικά κυκλώµατα δεν πρέπει
ποτέ να χρησιµοποιείς ηλεκτρικές πηγές µε ένδειξη µεγαλύτερη από 9 V.
Όταν είναι απαραίτητη η χρήση 220 V σε ηλεκτρικές συσκευές, πρέπει να
συµβουλεύεσαι πρώτα τον/την καθηγητή/τριά σου, πριν τις βάλεις στην
βολτόµετρο (εάν υπάρχει),
λαµπάκι µε τη βάση του,
µεταλλικοί συνδετήρες,
σύρµα κουζίνας (ψιλό ατσαλόµαλλο).
µε καλώδια τους πόλους µιας
µπαταρίας µε τους ακροδέκτες του
βολτόµετρου, όπως στη διπλανή εικόνα,
κάνοντας δοκιµές για να βρεις τη σωστή
πολικότητα, µε τη βοήθεια του/της
την ένδειξη του βολτόµετρου
(………… V) και σύγκρινέ τη µε την ένδειξη της
µπαταρίας. Πρόσεξε τον τρόπο µε τον οποίο
βολτόµετρα.
το πείραµα µε άλλες µπαταρίες.
Ενδεικτική τιµή της τάσης πλακέ µπαταρίας του σχήµατος είναι 4,5 V
κύκλωµα της διπλανής
εικόνας. Τι παρατηρείς όταν ακουµπήσεις τον
ένα συνδετήρα στον άλλο και κλείσει το
Φυσικός
ΠΡΟΣΟΧΗ: Στους πειραµατισµούς σου µε ηλεκτρικά κυκλώµατα δεν πρέπει
ποτέ να χρησιµοποιείς ηλεκτρικές πηγές µε ένδειξη µεγαλύτερη από 9 V.
Όταν είναι απαραίτητη η χρήση 220 V σε ηλεκτρικές συσκευές, πρέπει να
σου, πριν τις βάλεις στην
V
4. 236 Μιχαήλ Π. Μιχαήλ
Φυσικός
Πείραµα 2: Όταν κλείσει το κύκλωµα, το λαµπάκι ανάβει. Κλειστό κύκλωµα
σηµαίνει ότι αυτό διαρρέεται από ηλεκτρικό ρεύµα.
Πείραµα 3
Πραγµατοποίησε το κύκλωµα της διπλανής
εικόνας. Τι παρατηρείς όταν ακουµπήσεις τους
δύο συνδετήρες µεταξύ τους; Παρατηρείς
κάποιο "βραχυ-κύκλωµα";
Απάντηση:
Πείραµα 3: Όταν ακουµπήσουν οι δύο
συνδετήρες µεταξύ τους το λαµπάκι σβήνει,
γιατί δηµιουργείται βραχυκύκλωµα (κοντό
κύκλωµα) και το ηλεκτρικό ρεύµα ακολουθεί
την ευκολότερη πορεία µέσω των
συνδετήρων. Στο βραχυκύκλωµα έχουµε
σύνδεση των πόλων της µπαταρίας χωρίς να µεσολαβεί κάποιος καταναλωτής.
Αυτό έχει ως συνέπεια η ολική αντίσταση του κυκλώµατ
οπότε η ένταση του ρεύµατος γίνεται µεγάλη.
Πείραµα 4
Πραγµατοποίησε το κύκλωµα της διπλανής
εικόνας παρεµβάλλοντας στο καλώδιο του
κυκλώµατος µερικά πολύ λεπτά συρµατάκια
που έχεις ξεχωρίσει από σύρµα κουζίνας (ψιλό
ατσαλόµαλλο). Τι παρατηρείς όταν
ακουµπήσεις τους δύο συνδετήρες µεταξύ
τους;
Απάντηση:
Πείραµα 4: Όταν ακουµπήσουν οι δύο συνδετήρες µεταξύ τους έχουµε
βραχυκύκλωµα το ρεύµα περνάει µέσα από τους συνδετήρες. Το ρεύµα δε
διέρχεται πλέον µέσα από το
µεσολαβεί κάποιος καταναλωτής η ολική αντίσταση του κυκλώµατος γίνεται πολύ
µικρή οπότε η ένταση του ηλεκτρικού ρεύµατος γίνεται πολύ µεγάλη. Έτσι το
ατσαλόµαλλο διαρρέεται από ρεύµα µεγάλης έντασης υπερθερµαίνετα
αναφλέγεται και λιώνει. Σε αυτή την περίπτωση µπορούµε να υποθέσουµε ότι το
ατσαλόµαλλο (σύρµα κουζίνας) λειτουργεί ως τηκόµενη ασφάλεια.
Φυσικός
Πείραµα 2: Όταν κλείσει το κύκλωµα, το λαµπάκι ανάβει. Κλειστό κύκλωµα
σηµαίνει ότι αυτό διαρρέεται από ηλεκτρικό ρεύµα.
Πραγµατοποίησε το κύκλωµα της διπλανής
εικόνας. Τι παρατηρείς όταν ακουµπήσεις τους
δύο συνδετήρες µεταξύ τους; Παρατηρείς
κύκλωµα";
Πείραµα 3: Όταν ακουµπήσουν οι δύο
συνδετήρες µεταξύ τους το λαµπάκι σβήνει,
αι βραχυκύκλωµα (κοντό
κύκλωµα) και το ηλεκτρικό ρεύµα ακολουθεί
την ευκολότερη πορεία µέσω των
συνδετήρων. Στο βραχυκύκλωµα έχουµε
σύνδεση των πόλων της µπαταρίας χωρίς να µεσολαβεί κάποιος καταναλωτής.
Αυτό έχει ως συνέπεια η ολική αντίσταση του κυκλώµατος να γίνεται πολύ µικρή
οπότε η ένταση του ρεύµατος γίνεται µεγάλη.
Πραγµατοποίησε το κύκλωµα της διπλανής
εικόνας παρεµβάλλοντας στο καλώδιο του
κυκλώµατος µερικά πολύ λεπτά συρµατάκια
που έχεις ξεχωρίσει από σύρµα κουζίνας (ψιλό
ατσαλόµαλλο). Τι παρατηρείς όταν
ακουµπήσεις τους δύο συνδετήρες µεταξύ
Πείραµα 4: Όταν ακουµπήσουν οι δύο συνδετήρες µεταξύ τους έχουµε
βραχυκύκλωµα το ρεύµα περνάει µέσα από τους συνδετήρες. Το ρεύµα δε
διέρχεται πλέον µέσα από το λαµπάκι το οποίο τώρα σβήνει. Όµως όταν δε
µεσολαβεί κάποιος καταναλωτής η ολική αντίσταση του κυκλώµατος γίνεται πολύ
µικρή οπότε η ένταση του ηλεκτρικού ρεύµατος γίνεται πολύ µεγάλη. Έτσι το
ατσαλόµαλλο διαρρέεται από ρεύµα µεγάλης έντασης υπερθερµαίνετα
αναφλέγεται και λιώνει. Σε αυτή την περίπτωση µπορούµε να υποθέσουµε ότι το
ατσαλόµαλλο (σύρµα κουζίνας) λειτουργεί ως τηκόµενη ασφάλεια.
Φυσικός
Πείραµα 2: Όταν κλείσει το κύκλωµα, το λαµπάκι ανάβει. Κλειστό κύκλωµα
σύνδεση των πόλων της µπαταρίας χωρίς να µεσολαβεί κάποιος καταναλωτής.
ος να γίνεται πολύ µικρή
Πείραµα 4: Όταν ακουµπήσουν οι δύο συνδετήρες µεταξύ τους έχουµε
βραχυκύκλωµα το ρεύµα περνάει µέσα από τους συνδετήρες. Το ρεύµα δε
λαµπάκι το οποίο τώρα σβήνει. Όµως όταν δε
µεσολαβεί κάποιος καταναλωτής η ολική αντίσταση του κυκλώµατος γίνεται πολύ
µικρή οπότε η ένταση του ηλεκτρικού ρεύµατος γίνεται πολύ µεγάλη. Έτσι το
ατσαλόµαλλο διαρρέεται από ρεύµα µεγάλης έντασης υπερθερµαίνεται
αναφλέγεται και λιώνει. Σε αυτή την περίπτωση µπορούµε να υποθέσουµε ότι το
5. Μιχαήλ Π. Μιχαήλ
Φυσικός
237
Πείραµα 5
Πραγµατοποίησε ένα άλλο κύκλωµα, αυτό της
διπλανής εικόνας, παρεµβάλλοντας µερικά
πολύ λεπτά συρµατάκια από σύρµα κουζίνας
(ψιλό ατσαλόµαλλο) στο καλώδιο που
συνδέεται µε τον ένα συνδετήρα.
παρατηρείς όταν ακουµπήσεις τους δύο
συνδετήρες µεταξύ τους;
Απάντηση:
Πείραµα 5: Όταν ακουµπήσουν οι δύο
συνδετήρες µεταξύ τους, δηµιουργείται βραχυκύκλωµα.
υπερθερµαίνεται αναφλέγεται και λιώνει. Τότε το ηλεκτρικό ρεύµα δε διέρχεται
πλέον µέσα από τον κλάδο κυκλώµατος που περιέχει τους συνδετήρες. Ακολουθεί
το βρόγχο (αγώγιµη διαδροµή) που περιέχει τον ηλεκτρικό λαµπτήρα. Έτσι
δηµιουργείται κλειστό κύκλωµα και το λαµπάκι ανάβει.
δ. Συµπεραίνω, Καταγράφω
17. Γράψε τα συµπεράσµατά σου από τις παρατηρήσεις των πειραµάτων
3, 4 και 5.
Απάντηση:
Από το Πείραµα 3
Σε περίπτωση βραχυκυκλώµατος δεν υπάρχει καταναλωτής στο κύκλωµα (π.χ
λαµπάκι) και το ρεύµα ακολουθεί την ευκολότερη (µε τη µικρότερη αντίσταση)
διαδροµή.
Από τα Πειράµατα 4 και 5
Στην περίπτωση του βραχυκυκλώµατος η
πολύ µικρή και το ρεύµα (ένταση του ηλεκτρικού ρεύµατος) µεγαλώνει. Αυτό
όµως έχει ως αποτέλεσµα να αυξάνεται η θερµοκρασία των αγωγών (φαινόµενο
Joule) και να προκαλείται υπερθέρµανση των αγωγών.
Ε. Εφαρµόζω, Εξηγώ
25. Εφάρµοσε τα συµπεράσµατά σου για να εντοπίσεις πού γίνεται
βραχυκύκλωµα στις εικόνες µε τις "επικίνδυνες ενέργειες" της πρώτης
σελίδας. Ποιες είναι οι συνέπειες;
Φυσικός
Πραγµατοποίησε ένα άλλο κύκλωµα, αυτό της
διπλανής εικόνας, παρεµβάλλοντας µερικά
µατάκια από σύρµα κουζίνας
(ψιλό ατσαλόµαλλο) στο καλώδιο που
συνδέεται µε τον ένα συνδετήρα. Τι
παρατηρείς όταν ακουµπήσεις τους δύο
συνδετήρες µεταξύ τους;
Πείραµα 5: Όταν ακουµπήσουν οι δύο
συνδετήρες µεταξύ τους, δηµιουργείται βραχυκύκλωµα. Το ατσαλόµαλλο
υπερθερµαίνεται αναφλέγεται και λιώνει. Τότε το ηλεκτρικό ρεύµα δε διέρχεται
πλέον µέσα από τον κλάδο κυκλώµατος που περιέχει τους συνδετήρες. Ακολουθεί
το βρόγχο (αγώγιµη διαδροµή) που περιέχει τον ηλεκτρικό λαµπτήρα. Έτσι
ειστό κύκλωµα και το λαµπάκι ανάβει.
Καταγράφω
Γράψε τα συµπεράσµατά σου από τις παρατηρήσεις των πειραµάτων
Σε περίπτωση βραχυκυκλώµατος δεν υπάρχει καταναλωτής στο κύκλωµα (π.χ
ρεύµα ακολουθεί την ευκολότερη (µε τη µικρότερη αντίσταση)
Από τα Πειράµατα 4 και 5
Στην περίπτωση του βραχυκυκλώµατος η ολική αντίσταση του κυκλώµατος γίνεται
πολύ µικρή και το ρεύµα (ένταση του ηλεκτρικού ρεύµατος) µεγαλώνει. Αυτό
όµως έχει ως αποτέλεσµα να αυξάνεται η θερµοκρασία των αγωγών (φαινόµενο
και να προκαλείται υπερθέρµανση των αγωγών.
Εξηγώ, Γενικεύω
Εφάρµοσε τα συµπεράσµατά σου για να εντοπίσεις πού γίνεται
βραχυκύκλωµα στις εικόνες µε τις "επικίνδυνες ενέργειες" της πρώτης
σελίδας. Ποιες είναι οι συνέπειες;
Φυσικός
Το ατσαλόµαλλο
υπερθερµαίνεται αναφλέγεται και λιώνει. Τότε το ηλεκτρικό ρεύµα δε διέρχεται
πλέον µέσα από τον κλάδο κυκλώµατος που περιέχει τους συνδετήρες. Ακολουθεί
το βρόγχο (αγώγιµη διαδροµή) που περιέχει τον ηλεκτρικό λαµπτήρα. Έτσι
Γράψε τα συµπεράσµατά σου από τις παρατηρήσεις των πειραµάτων
Σε περίπτωση βραχυκυκλώµατος δεν υπάρχει καταναλωτής στο κύκλωµα (π.χ
ρεύµα ακολουθεί την ευκολότερη (µε τη µικρότερη αντίσταση)
ολική αντίσταση του κυκλώµατος γίνεται
πολύ µικρή και το ρεύµα (ένταση του ηλεκτρικού ρεύµατος) µεγαλώνει. Αυτό
όµως έχει ως αποτέλεσµα να αυξάνεται η θερµοκρασία των αγωγών (φαινόµενο
Εφάρµοσε τα συµπεράσµατά σου για να εντοπίσεις πού γίνεται
βραχυκύκλωµα στις εικόνες µε τις "επικίνδυνες ενέργειες" της πρώτης
6. 238 Μιχαήλ Π. Μιχαήλ
Φυσικός
Απάντηση:
πρώτη εικόνα:
Όταν το νερό έρχεται σε επαφή µε τα µεταλλικά µέρη της
πρίζας ή/και του φις δηµιουργείται
το ηλεκτρικό ρεύµα περνάει µέσω του χεριού µας που είναι
βρεγµένο στο σώµα µας. Σε αυτή την περίπτωση ο
κίνδυνος ηλεκτροπληξίας
δεύτερη εικόνα:
Αν το καρφί τρυπήσει το καλώδιο και έρθει σε επαφή µε το
µεταλλικό σύρµα δηµιουργείται
περνάει ηλεκτρικό ρεύµα µέσω του καρφιού στο χέρι µας
που βρίσκεται σε επαφή µε αυτό και στη συνέχει στο
υπόλοιπο σώµα µας. Και σε αυτή την περίπτωση υπάρχει ο
κίνδυνος της ηλεκτροπληξίας
τρίτη εικόνα:
Υπάρχει ο κίνδυνος όταν το κατσαβίδι µας έρθε
µε κάποιο καλώδιο της συσκευής που διαρρέεται από
ηλεκτρικό ρεύµα να δηµιουργηθεί βραχυκύκλωµα. Για αυτό
το λόγο χρησιµοποιούµε ειδικά κατσαβίδια που ονοµάζονται
δοκιµαστικά
λειτουργούν µε µετασχηµατιστές που µετασχηµατίζουν την
ηλεκτρική τάση από τα 220
V δεν είναι επικίνδυνη για ηλεκτροπληξία. Αν όµως τα χέρια
µας ακουµπήσουν τα µεταλλικά µέρη της ηλεκτρικής
συσ
V, τότε περνάει ηλεκτρικό ρεύµα (µεγάλης έντασης) µέσω
του χεριού µας που ακουµπάει τη συσκευή, στο σώµα µας
και υπάρχει ο κίνδυνος της ηλεκτροπληξίας.
τέταρτη εικόνα:
Αν ο καιρός είναι βροχερός και ο
ηλεκτροφόρα καλώδια δηµιουργείται βραχυκύκλωµα. Αυτό σηµαίνει ότι περνάει
ηλεκτρικό ρεύµα µέσω του βρεγµένου σπάγκου στο χέρι µας, και από εκεί στο
υπόλοιπο σώµα µας οπότε υπάρχει ο κίνδυνος της ηλεκτροπληξίας.
26. Έχει αποδειχθεί στην πράξη ότι η ενέργεια που φαίνεται στην
παρακάτω εικόνα είναι επικίνδυνη, όταν το πιστολάκι
πέσει µέσα νερό ενώ λειτουργεί. Γιατί;
Απάντηση:
Η ενέργεια που φαίνεται στη διπλανή εικόνα είναι
εξαιρετικά επικίνδυνη. Αν το καλώδιο είναι φθαρµένο ή αν
Φυσικός
πρώτη εικόνα:
Όταν το νερό έρχεται σε επαφή µε τα µεταλλικά µέρη της
πρίζας ή/και του φις δηµιουργείται βραχυκύκλωµα
το ηλεκτρικό ρεύµα περνάει µέσω του χεριού µας που είναι
βρεγµένο στο σώµα µας. Σε αυτή την περίπτωση ο
κίνδυνος ηλεκτροπληξίας είναι πολύ µεγάλος.
δεύτερη εικόνα:
Αν το καρφί τρυπήσει το καλώδιο και έρθει σε επαφή µε το
µεταλλικό σύρµα δηµιουργείται βραχυκύκλωµα
περνάει ηλεκτρικό ρεύµα µέσω του καρφιού στο χέρι µας
που βρίσκεται σε επαφή µε αυτό και στη συνέχει στο
υπόλοιπο σώµα µας. Και σε αυτή την περίπτωση υπάρχει ο
κίνδυνος της ηλεκτροπληξίας
τρίτη εικόνα:
Υπάρχει ο κίνδυνος όταν το κατσαβίδι µας έρθε
µε κάποιο καλώδιο της συσκευής που διαρρέεται από
ηλεκτρικό ρεύµα να δηµιουργηθεί βραχυκύκλωµα. Για αυτό
το λόγο χρησιµοποιούµε ειδικά κατσαβίδια που ονοµάζονται
δοκιµαστικά. Επίσης τέτοιες συσκευές συνήθως
λειτουργούν µε µετασχηµατιστές που µετασχηµατίζουν την
ηλεκτρική τάση από τα 220 V π.χ στα 12 V. Η τάση των 12
δεν είναι επικίνδυνη για ηλεκτροπληξία. Αν όµως τα χέρια
µας ακουµπήσουν τα µεταλλικά µέρη της ηλεκτρικής
συσκευής πριν τον µετασχηµατιστή οπότε η τάση είναι 220
, τότε περνάει ηλεκτρικό ρεύµα (µεγάλης έντασης) µέσω
του χεριού µας που ακουµπάει τη συσκευή, στο σώµα µας
και υπάρχει ο κίνδυνος της ηλεκτροπληξίας.
τέταρτη εικόνα:
Αν ο καιρός είναι βροχερός και ο χαρταετός ακουµπήσει στα
ηλεκτροφόρα καλώδια δηµιουργείται βραχυκύκλωµα. Αυτό σηµαίνει ότι περνάει
ηλεκτρικό ρεύµα µέσω του βρεγµένου σπάγκου στο χέρι µας, και από εκεί στο
υπόλοιπο σώµα µας οπότε υπάρχει ο κίνδυνος της ηλεκτροπληξίας.
χθεί στην πράξη ότι η ενέργεια που φαίνεται στην
παρακάτω εικόνα είναι επικίνδυνη, όταν το πιστολάκι
πέσει µέσα νερό ενώ λειτουργεί. Γιατί;
Η ενέργεια που φαίνεται στη διπλανή εικόνα είναι
εξαιρετικά επικίνδυνη. Αν το καλώδιο είναι φθαρµένο ή αν
Φυσικός
Όταν το νερό έρχεται σε επαφή µε τα µεταλλικά µέρη της
βραχυκύκλωµα. Τότε
το ηλεκτρικό ρεύµα περνάει µέσω του χεριού µας που είναι
βρεγµένο στο σώµα µας. Σε αυτή την περίπτωση ο
είναι πολύ µεγάλος.
Αν το καρφί τρυπήσει το καλώδιο και έρθει σε επαφή µε το
βραχυκύκλωµα. Τότε
περνάει ηλεκτρικό ρεύµα µέσω του καρφιού στο χέρι µας
που βρίσκεται σε επαφή µε αυτό και στη συνέχει στο
υπόλοιπο σώµα µας. Και σε αυτή την περίπτωση υπάρχει ο
Υπάρχει ο κίνδυνος όταν το κατσαβίδι µας έρθει σε επαφή
µε κάποιο καλώδιο της συσκευής που διαρρέεται από
ηλεκτρικό ρεύµα να δηµιουργηθεί βραχυκύκλωµα. Για αυτό
το λόγο χρησιµοποιούµε ειδικά κατσαβίδια που ονοµάζονται
. Επίσης τέτοιες συσκευές συνήθως
λειτουργούν µε µετασχηµατιστές που µετασχηµατίζουν την
. Η τάση των 12
δεν είναι επικίνδυνη για ηλεκτροπληξία. Αν όµως τα χέρια
µας ακουµπήσουν τα µεταλλικά µέρη της ηλεκτρικής
κευής πριν τον µετασχηµατιστή οπότε η τάση είναι 220
, τότε περνάει ηλεκτρικό ρεύµα (µεγάλης έντασης) µέσω
του χεριού µας που ακουµπάει τη συσκευή, στο σώµα µας
χαρταετός ακουµπήσει στα
ηλεκτροφόρα καλώδια δηµιουργείται βραχυκύκλωµα. Αυτό σηµαίνει ότι περνάει
ηλεκτρικό ρεύµα µέσω του βρεγµένου σπάγκου στο χέρι µας, και από εκεί στο
χθεί στην πράξη ότι η ενέργεια που φαίνεται στην
7. Μιχαήλ Π. Μιχαήλ
Φυσικός
239
η συσκευή ακουµπήσει το νερό, τότε θα δηµιουργηθεί βραχυκύκλωµα. Ηλεκτρικό
ρεύµα µεγάλης έντασης θα περάσει µέσα από το σώµα µας µε οδυνηρές συνέπειες
27. Εφάρµοσε τα
συµπεράσµατά σου για να
εξηγήσεις πώς λειτουργεί και
γιατί είναι απαραίτητη στα
ηλεκτρικά κυκλώµατα 220 V
µια ηλεκτρική ασφάλεια όπως
αυτή που φαίνεται στην
αριστερή εικόνα ή στα
ηλεκτρικά κυκλώµατα 12 V
των αυτοκινήτων όπως αυτή που
Απάντηση:
Για να προστατέψουµε τις συσκευές από ένα βραχυκύκλωµα, χρησιµοποιούµε τις
ηλεκτρικές ασφάλειες. Υπάρχουν
Στην εικόνα βλέπουµε τηκόµενε
και στο αυτοκίνητο. Σε κάθε ασφάλεια αναφέρεται η µέγιστη τιµή της έντασης του
ηλεκτρικού ρεύµατος που µπορεί να τη διαρρέει, χωρίς να προκληθεί τήξη του
αντιστάτη που περιέχει.
Για παράδειγµα µια ασφάλεια µε τ
ρεύµα έντασης 20 Α (Αµπέρ).
Οι ασφάλειες αυτού του είδους αποτελούνται από έναν αντιστάτη
κατασκευασµένο από εύτηκτο µέταλλο.
Η λειτουργία τους στηρίζεται στο
δηµιουργηθεί βραχυκύκλωµα τότε η ένταση του ηλεκτρικού ρεύµατος αυξάνεται
και το κύκλωµα υπερθερµαίνεται µε κίνδυνο να λιώσουν τα καλώδια και να
εκδηλωθεί πυρκαγιά. Όταν
από το ηλεκτρικό κύκλωµα που προστατεύ
ορισµένη τιµή, η άνοδος της θερµοκρασίας του προκαλεί την τήξη του µετάλλου
της ασφάλειας. Έτσι το κύκλωµα ανοίγει και το ηλεκτρικό ρεύµα διακόπτεται
Η σύνδεση της ασφάλειας στο κύκλωµα γίνεται πάντοτε
που θέλουµε να προστατέψουµε.
Ιδιοκατασκευή / Πείραµα 6
Μπορείς να κατασκευάσεις και εσύ µια ηλεκτρική πηγή
τρόπο λειτουργίας των µπαταριών και να τη δοκιµάσεις αν έχεις στη διάθεσή σου
ένα βολτόµετρο.
Υλικά / Όργανα:
• βολτόµετρο,
Φυσικός
η συσκευή ακουµπήσει το νερό, τότε θα δηµιουργηθεί βραχυκύκλωµα. Ηλεκτρικό
ρεύµα µεγάλης έντασης θα περάσει µέσα από το σώµα µας µε οδυνηρές συνέπειες
Εφάρµοσε τα
συµπεράσµατά σου για να
εξηγήσεις πώς λειτουργεί και
γιατί είναι απαραίτητη στα
ηλεκτρικά κυκλώµατα 220 V
µια ηλεκτρική ασφάλεια όπως
αυτή που φαίνεται στην
αριστερή εικόνα ή στα
ηλεκτρικά κυκλώµατα 12 V
των αυτοκινήτων όπως αυτή που φαίνεται στη δεξιά εικόνα.
Για να προστατέψουµε τις συσκευές από ένα βραχυκύκλωµα, χρησιµοποιούµε τις
Υπάρχουν πολλών ειδών ηλεκτρικές ασφάλειες.
τηκόµενες ασφάλειες που χρησιµοποιούµε στο σπίτι µας
Σε κάθε ασφάλεια αναφέρεται η µέγιστη τιµή της έντασης του
ηλεκτρικού ρεύµατος που µπορεί να τη διαρρέει, χωρίς να προκληθεί τήξη του
Για παράδειγµα µια ασφάλεια µε την ένδειξη 20 Α επιτρέπει να περάσει µέγιστο
ρεύµα έντασης 20 Α (Αµπέρ).
Οι ασφάλειες αυτού του είδους αποτελούνται από έναν αντιστάτη
κατασκευασµένο από εύτηκτο µέταλλο.
Η λειτουργία τους στηρίζεται στο φαινόµενο Τζάουλ (Joule). Αν σε ένα κύκλωµα
ουργηθεί βραχυκύκλωµα τότε η ένταση του ηλεκτρικού ρεύµατος αυξάνεται
και το κύκλωµα υπερθερµαίνεται µε κίνδυνο να λιώσουν τα καλώδια και να
Όταν όµως η ένταση του ηλεκτρικού ρεύµατος που διέρχεται
το ηλεκτρικό κύκλωµα που προστατεύεται από την ασφάλεια,
ορισµένη τιµή, η άνοδος της θερµοκρασίας του προκαλεί την τήξη του µετάλλου
Έτσι το κύκλωµα ανοίγει και το ηλεκτρικό ρεύµα διακόπτεται
Η σύνδεση της ασφάλειας στο κύκλωµα γίνεται πάντοτε σε σειρά
που θέλουµε να προστατέψουµε.
Ιδιοκατασκευή / Πείραµα 6
να κατασκευάσεις και εσύ µια ηλεκτρική πηγή, εφαρµόζοντας τον
τρόπο λειτουργίας των µπαταριών και να τη δοκιµάσεις αν έχεις στη διάθεσή σου
Φυσικός
η συσκευή ακουµπήσει το νερό, τότε θα δηµιουργηθεί βραχυκύκλωµα. Ηλεκτρικό
ρεύµα µεγάλης έντασης θα περάσει µέσα από το σώµα µας µε οδυνηρές συνέπειες.
Για να προστατέψουµε τις συσκευές από ένα βραχυκύκλωµα, χρησιµοποιούµε τις
πολλών ειδών ηλεκτρικές ασφάλειες.
ς ασφάλειες που χρησιµοποιούµε στο σπίτι µας
Σε κάθε ασφάλεια αναφέρεται η µέγιστη τιµή της έντασης του
ηλεκτρικού ρεύµατος που µπορεί να τη διαρρέει, χωρίς να προκληθεί τήξη του
ην ένδειξη 20 Α επιτρέπει να περάσει µέγιστο
Οι ασφάλειες αυτού του είδους αποτελούνται από έναν αντιστάτη
Αν σε ένα κύκλωµα
ουργηθεί βραχυκύκλωµα τότε η ένταση του ηλεκτρικού ρεύµατος αυξάνεται
και το κύκλωµα υπερθερµαίνεται µε κίνδυνο να λιώσουν τα καλώδια και να
η ένταση του ηλεκτρικού ρεύµατος που διέρχεται
εται από την ασφάλεια, ξεπεράσει µια
ορισµένη τιµή, η άνοδος της θερµοκρασίας του προκαλεί την τήξη του µετάλλου
Έτσι το κύκλωµα ανοίγει και το ηλεκτρικό ρεύµα διακόπτεται.
µε τη συσκευή
, εφαρµόζοντας τον
τρόπο λειτουργίας των µπαταριών και να τη δοκιµάσεις αν έχεις στη διάθεσή σου
8. 240 Μιχαήλ Π. Μιχαήλ
Φυσικός
• καλώδια (από χάλκινο σύρµα),
• δύο ποτήρια,
• ξίδι,
• δύο λαµαρινόβιδες (από ψευδάργυρο).
Ρίξε σε ένα µικρό ποτήρι ξίδι.
Γύµνωσε τις άκρες δύο καλωδίων. Τύλιξε τη µια άκρη
του ενός καλωδίου στη λαµαρινόβιδα (από
ψευδάργυρο) και σύνδεσε την
ακροδέκτη (-) του βολτόµετρου. Βύθισε τη βίδα στο
ξίδι.
Σύνδεσε τη µία άκρη του άλλου καλωδίου (από χαλκό) µε τον κόκκινο ακροδέκτη
(+) του βολτόµετρου και βύθισε την άλλη άκρη του στο ξίδι.
ιάβασε και γράψε την ένδειξη του βολτόµε
H ηλεκτρική πηγή που κατασκεύασες ονοµάζεται "ηλεκτρικό στοιχείο" και είναι
παρόµοια µε την πρώτη ηλεκτρική πηγή που κατασκευάστηκε (το 1800).
Μπορείς στη συνέχεια να κατασκευάσεις και άλλες ίδιες
και να τις συνδέσεις σε σειρά.
Σύνδεσε µεταξύ τους και µε το βολτόµετρο τις δύο
πηγές που κατασκεύασες, όπως στη διπλανή εικόνα.
ιάβασε και γράψε την ένδειξη του βολτόµετρου …………
V
Σύγκρινε τις δύο τιµές:
………………………………………………………
Απάντηση:
Ένα ηλεκτρικό στοιχείο όπως αυτό του οποίου η
ενδεικτική τιµή 0,9 V, ενώ δύο σε σειρά έχουν
σειρά ηλεκτρικών στοιχείων
δεύτερο ηλεκτρικό στοιχείο λέµε πως έχει διπλάσια τάση από το πρώτο.
Αυτό εφαρµόζεται στην πράξη για την κατασκευή
τάσης ακέραια πολλαπλάσια
28. Αν ανοίξεις µια
µπαταρία 4,5 V θα
καταλάβεις ότι περιέχει
τρία ηλεκτρικά στοιχεία
1,5 V, παρόµοια µε
αυτά που
Φυσικός
καλώδια (από χάλκινο σύρµα),
δύο λαµαρινόβιδες (από ψευδάργυρο).
Ρίξε σε ένα µικρό ποτήρι ξίδι.
Γύµνωσε τις άκρες δύο καλωδίων. Τύλιξε τη µια άκρη
του ενός καλωδίου στη λαµαρινόβιδα (από
ψευδάργυρο) και σύνδεσε την άλλη άκρη µε το µαύρο
του βολτόµετρου. Βύθισε τη βίδα στο
Σύνδεσε τη µία άκρη του άλλου καλωδίου (από χαλκό) µε τον κόκκινο ακροδέκτη
του βολτόµετρου και βύθισε την άλλη άκρη του στο ξίδι.
ιάβασε και γράψε την ένδειξη του βολτόµετρου ………… V
H ηλεκτρική πηγή που κατασκεύασες ονοµάζεται "ηλεκτρικό στοιχείο" και είναι
παρόµοια µε την πρώτη ηλεκτρική πηγή που κατασκευάστηκε (το 1800).
Μπορείς στη συνέχεια να κατασκευάσεις και άλλες ίδιες
και να τις συνδέσεις σε σειρά.
µεταξύ τους και µε το βολτόµετρο τις δύο
πηγές που κατασκεύασες, όπως στη διπλανή εικόνα.
ιάβασε και γράψε την ένδειξη του βολτόµετρου …………
Σύγκρινε τις δύο τιµές:
………………………………………………………
Ένα ηλεκτρικό στοιχείο όπως αυτό του οποίου η ιδιοκατασκευή προτείνεται έχει
, ενώ δύο σε σειρά έχουν 1,8 V, αφού η
ηλεκτρικών στοιχείων προσθέτει τις τιµές του κάθε στοιχείου. Άρα το
δεύτερο ηλεκτρικό στοιχείο λέµε πως έχει διπλάσια τάση από το πρώτο.
εφαρµόζεται στην πράξη για την κατασκευή µπαταριών µε ονοµαστικές τιµές
ακέραια πολλαπλάσια της αρχικής.

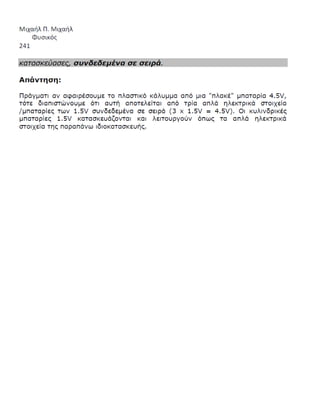

Αν ανοίξεις µια
µπαταρία 4,5 V θα
καταλάβεις ότι περιέχει
τρία ηλεκτρικά στοιχεία
1,5 V, παρόµοια µε
αυτά που
Φυσικός
Σύνδεσε τη µία άκρη του άλλου καλωδίου (από χαλκό) µε τον κόκκινο ακροδέκτη
H ηλεκτρική πηγή που κατασκεύασες ονοµάζεται "ηλεκτρικό στοιχείο" και είναι
παρόµοια µε την πρώτη ηλεκτρική πηγή που κατασκευάστηκε (το 1800).
ιδιοκατασκευή προτείνεται έχει
, αφού η σύνδεση σε
προσθέτει τις τιµές του κάθε στοιχείου. Άρα το
δεύτερο ηλεκτρικό στοιχείο λέµε πως έχει διπλάσια τάση από το πρώτο.
µπαταριών µε ονοµαστικές τιµές
