ΕΡΕΥΝΩ & ΑΝΑΚΑΛΥΠΤΩ Ε΄ ΔΗΜΟΤΙΚΟΥ ΗΛΕΚΤΡΙΣΜΟΣ ΦΕ4: ΕΝΑ ΑΠΛΟ ΚΥΚΛΩΜΑ Το μάθημα σε ppt

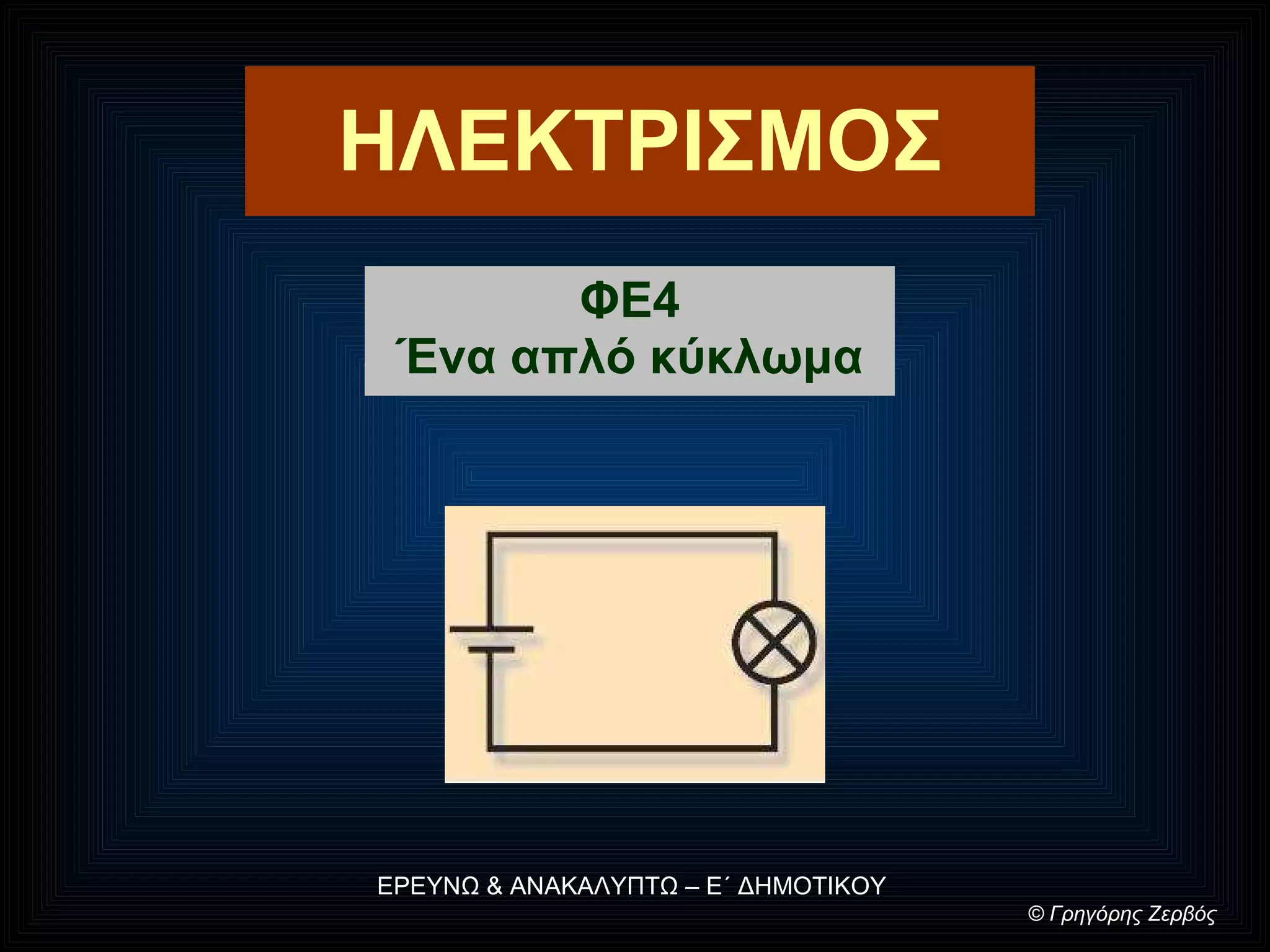

1. ΗΛΕΚΤΡΙΣΜΟΣ ΦΕ4 Ένα απλό κύκλωμα ΕΡΕΥΝΩ & ΑΝΑΚΑΛΥΠΤΩ – Ε΄ ΔΗΜΟΤΙΚΟΥ © Γρηγόρης Ζερβός

2. Τα μέρη ενός απλού ηλεκτρικού κυκλώματος Λαμπάκι : ηλεκτρική ενέργεια σε θερμική & φωτεινή. Μπαταρία : πηγή ηλεκτρικής ενέργειας. Καλώδια : σύνδεση της πηγής με το λαμπάκι. Λυχνιολαβή ή ντουί : βάση λαμπτήρα.

3. Σύμβολα

4. Κλειστό ηλεκτρικό κύκλωμα Ανοιχτό ηλεκτρικό κύκλωμα

8. μπαταρία καλώδια λυχνιολαβή λαμπάκι

14. Όταν συνδέω τη λυχνιολαβή στην μπαταρία, το λαμπάκι ανάβει.

17. Η χρήση των λυχνιολαβών κάνει τη σύνδεση των λαμπτήρων ευκολότερη & ασφαλέστερη.

19. Στην πρώτη εικόνα φαίνονται όλες οι λεπτομέρειες του κυκλώματος, ενώ στην τελευταία μόνο τα βασικά του μέρη.

20. Στην πρώτη εικόνα φαίνονται όλες οι λεπτομέρειες του κυκλώματος, ενώ στην τελευταία μόνο τα βασικά του μέρη. α΄ εικόνα: μπορούμε να δούμε αναλυτικά το κύκλωμα, αλλά χρειάζεται πολύς χρόνος για τη σχεδίασή του. γ΄ εικόνα: βλέπουμε μόνο τα βασικά μέρη του κυκλώματος, αλλά μπορεί το κύκλωμα να σχεδιαστεί πολύ πιο γρήγορα.

25. Μπορεί να έχει εξασθενήσει η μπαταρία. Η σύνδεση στους πόλους της μπαταρίας ή στις επαφές της λυχνιολαβής να μην είναι καλή. Να έχει καεί το λαμπάκι ή να έχει κοπεί το καλώδιο.

26. Μπορεί να έχει εξασθενήσει η μπαταρία. Η σύνδεση στους πόλους της μπαταρίας ή στις επαφές της λυχνιολαβής να μην είναι καλή. Να έχει καεί το λαμπάκι ή να έχει κοπεί το καλώδιο.

29. Το καλώδιο της λάμπας έχει στο εσωτερικό του δύο καλώδια. Κάθε καλώδιο καταλήγει σε μία επαφή της λυχνιολαβής.
