Φ.E.10 Το Ηλεκτρικό βραχυ-Κύκλωμα, Κίνδυνοι και "Ασφλαλεια" Μιχαήλ Π. ΜιχαήλHOME
Φ.E.10 Το Ηλεκτρικό βραχυ-Κύκλωμα, Κίνδυνοι και "Ασφλαλεια" Αναδημοσίευση από το βιβλίο Φυσικής Α΄ Γυμνασίου του Φυσικού Μιχαήλ Π. Μιχαήλ
Αναδημοσίευση: Λάμπρος Αδάμ
www.lam-lab.com
adamlscp@gmail.com

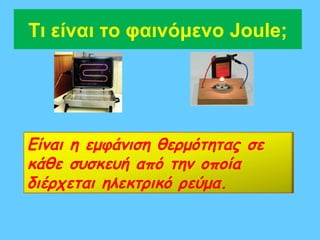

2. Τι είναι το φαινόμενο Joule;
Είναι η εμφάνιση θερμότητας σε
κάθε συσκευή από την οποία
διέρχεται ηλεκτρικό ρεύμα.
3. Τι είναι το βραχυκύκλωμα
• Είναι η σύνδεση δύο σημείων ενός
κυκλώματος με αγωγό αμελητέας
αντίστασης.
ΒΡΑΧΥΚΥΚΛΩΜΑ
R=0
• Με το βραχυκύκλωμα αυξάνεται η ένταση
του ηλεκτρικού ρεύματος στο κύκλωμα.

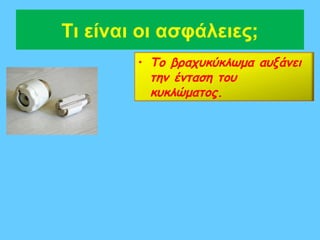

4. Τι είναι οι ασφάλειες;
• Το βραχυκύκλωμα αυξάνει
την ένταση του
κυκλώματος.
5. Τι είναι οι ασφάλειες;
• Το βραχυκύκλωμα αυξάνει
την ένταση του
κυκλώματος.
• Ετσι οι συσκευές του
κυκλώματος κινδυνεύουν.
6. Τι είναι οι ασφάλειες;
• Το βραχυκύκλωμα αυξάνει
την ένταση του
κυκλώματος.
• Ετσι οι συσκευές του
κυκλώματος κινδυνεύουν.
• Η ασφάλεια αποτελείται
από αντιστάτη εύτηκτο που
λειώνει όταν η ένταση
ξεπεράσει μια τιμή.
7. Τι είναι οι ασφάλειες;
• Το βραχυκύκλωμα αυξάνει
την ένταση του
κυκλώματος.
• Ετσι οι συσκευές του
κυκλώματος κινδυνεύουν.
• Η ασφάλεια αποτελείται
από αντιστάτη εύτηκτο που
λειώνει όταν η ένταση
ξεπεράσει μια τιμή.
• Έτσι οι συσκευές
προστατεύονται.
8. Ποιος ο τύπος της ηλεκτρικής ενέγειας;
Εηλ = VIt Γενικός τύπος
V: τάση στα άκρα της συσκευής
Ι: η ένταση του ρεύματος
t: χρόνος λειτουργίας.
9. Ηλεκτρική ενέργεια που «καταναλώνει» μια
συσκευή που περιέχει μόνο αντιστάσεις.
Εηλ = VIt Εηλ = ( IR) It
V = IR Εηλ = I Rt 2
10. Πως ορίζεται η ισχύς του ηλεκτρικού
ρεύματος;
Eηλ Είναι το πηλίκο της
Ρ= ενέργειας που
t μεταφέρει το ρεύμα
στη συσκευή προς
τον αντίστοιχο
χρόνο.
11. Ποια η μονάδα ισχύος;
j
E
Ρ= 1J
t 1w = 1βατ
s
w s
(βατ)
Μια συσκευή έχει ισχύ 1w όταν
καταναλώνει ενέργεια 1Joule ανά sec.
12. Με ποιο τύπο θα υπολογίζουμε την
ηλεκτρική ισχύ;
Eηλ VIt
Ρ=
t
P= = VI
t
Εηλ = VIt
P = VI
13. Τύπος ισχύος μόνο για αντιστάτες.
P = VI
P = ( IR) I = I R
2
V = IR
P=I R 2
14. Τι είναι η βατώρα(1Wh);
Eηλ
Ρ=
t
Eηλ = Pt
Θέτουμε P=1W
t=1h P = 1wh
1 βατώρα είναι η ενέργεια που καταναλώνει μια
συσκευή ισχύος ενός βάτ(w) όταν λειτουργεί για
μια ώρα.
15. Με πόσα Joule ισούται η μία
βατώρα;
P = 1wh
1j 1j
1w = 1wh = 3600 s
s
s
1h = 3600 s
1wh = 3600 j
16. Με πόσα Joule ισούται η μία
Κιλοβατώρα;
1wh = 3600 j
1Kwh=1000wh=3600000j
