Φυσική Ε΄ - Επανάληψη 6ης Ενότητας: ΄΄Ηλεκτρισμός΄΄
- 1. Επιμέλεια: Χρήστος Χαρμπής ΦυσικήΕ΄ Τάξης - Επανάληψη 6ης Ενότητας: ΄΄ Ηλεκτρισμός ΄΄ -Θεωρία, παρουσιάσεις, ασκήσεις, επαναληπτικά http://e-taksh.blogspot.gr Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.1
- 2. Επιμέλεια επανάληψης: ΧρήστοςΧαρμπής http://e-taksh.blogspot.gr σελ.2

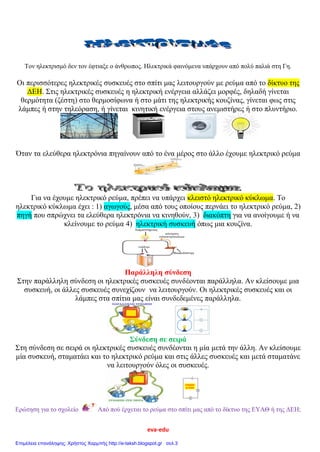

- 3. eva-edu Τον ηλεκτρισμό δεντον έφτιαξε ο άνθρωπος. Ηλεκτρικά φαινόμενα υπάρχουν από πολύ παλιά στη Γη. Οι περισσότερες ηλεκτρικές συσκευές στο σπίτι μας λειτουργούν με ρεύμα από το δίκτυο της ΔΕΗ. Στις ηλεκτρικές συσκευές η ηλεκτρική ενέργεια αλλάζει μορφές, δηλαδή γίνεται θερμότητα (ζέστη) στο θερμοσίφωνα ή στο μάτι της ηλεκτρικής κουζίνας, γίνεται φως στις λάμπες ή στην τηλεόραση, ή γίνεται κινητική ενέργεια στους ανεμιστήρες ή στο πλυντήριο. ηλ εκτρ ικό ρ Όταν τα ελεύθερα ηλεκτρόνια πηγαίνουν από το ένα μέρος στο άλλο έχουμε ηλεκτρικό ρεύμα Για να έχουμε ηλεκτρικό ρεύμα, πρέπει να υπάρχει κλειστό ηλεκτρικό κύκλωμα. Το ηλεκτρικό κύκλωμα έχει : 1) αγωγούς, μέσα από τους οποίους περνάει το ηλεκτρικό ρεύμα, 2) πηγή που σπρώχνει τα ελεύθερα ηλεκτρόνια να κινηθούν, 3) διακόπτη για να ανοίγουμε ή να κλείνουμε το ρεύμα 4) ηλεκτρική συσκευή όπως μια κουζίνα. Παράλληλη σύνδεση Στην παράλληλη σύνδεση οι ηλεκτρικές συσκευές συνδέονται παράλληλα. Αν κλείσουμε μια συσκευή, οι άλλες συσκευές συνεχίζουν να λειτουργούν. Οι ηλεκτρικές συσκευές και οι λάμπες στα σπίτια μας είναι συνδεδεμένες παράλληλα. Σύνδεση σε σειρά Στη σύνδεση σε σειρά οι ηλεκτρικές συσκευές συνδέονται η μία μετά την άλλη. Αν κλείσουμε μία συσκευή, σταματάει και το ηλεκτρικό ρεύμα και στις άλλες συσκευές και μετά σταματάνε να λειτουργούν όλες οι συσκευές. Ερώτηση για το σχολείο Από πού έρχεται το ρεύμα στο σπίτι μας από το δίκτυο της ΕΥΑΘ ή της ΔΕΗ; Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.3

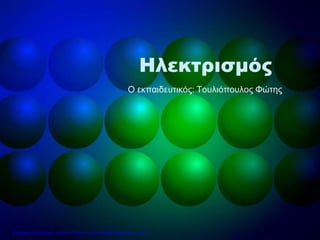

- 4. Ηλεκτρισμός Ο εκπαιδευτικός: ΤουλιόπουλοςΦώτης Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.4

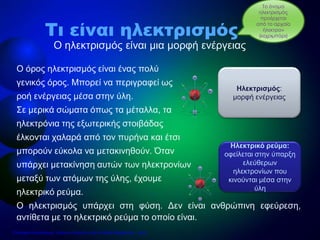

- 5. Ο όρος ηλεκτρισμόςείναι ένας πολύ γενικός όρος. Μπορεί να περιγραφεί ως ροή ενέργειας μέσα στην ύλη. Σε μερικά σώματα όπως τα μέταλλα, τα ηλεκτρόνια της εξωτερικής στοιβάδας έλκονται χαλαρά από τον πυρήνα και έτσι μπορούν εύκολα να μετακινηθούν. Όταν υπάρχει μετακίνηση αυτών των ηλεκτρονίων μεταξύ των ατόμων της ύλης, έχουμε ηλεκτρικό ρεύμα. Ο ηλεκτρισμός υπάρχει στη φύση. Δεν είναι ανθρώπινη εφεύρεση, αντίθετα με το ηλεκτρικό ρεύμα το οποίο είναι. Ο ηλεκτρισμός είναι μια μορφή ενέργειας Τι είναι ηλεκτρισμός Ηλεκτρικό ρεύμα: οφείλεται στην ύπαρξη ελεύθερων ηλεκτρονίων που κινούνται μέσα στην ύλη Ηλεκτρισμός: μορφή ενέργειας Το όνομα ηλεκτρισμός προέρχεται από το αρχαίο ήλεκτρον (κεχριμπάρι) Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.5

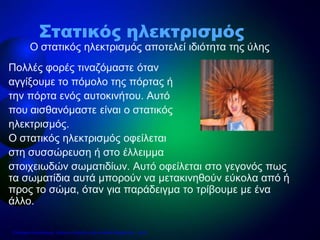

- 6. Πολλές φορές τιναζόμαστεόταν αγγίξουμε το πόμολο της πόρτας ή την πόρτα ενός αυτοκινήτου. Αυτό που αισθανόμαστε είναι ο στατικός ηλεκτρισμός. Ο στατικός ηλεκτρισμός οφείλεται στη συσσώρευση ή στο έλλειμμα στοιχειωδών σωματιδίων. Αυτό οφείλεται στο γεγονός πως τα σωματίδια αυτά μπορούν να μετακινηθούν εύκολα από ή προς το σώμα, όταν για παράδειγμα το τρίβουμε με ένα άλλο. Ο στατικός ηλεκτρισμός αποτελεί ιδιότητα της ύλης Στατικός ηλεκτρισμός Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.6

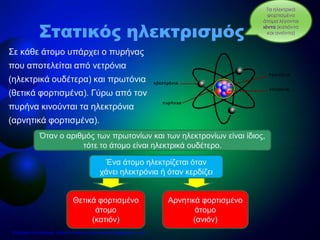

- 7. Σε κάθε άτομουπάρχει ο πυρήνας που αποτελείται από νετρόνια (ηλεκτρικά ουδέτερα) και πρωτόνια (θετικά φορτισμένα). Γύρω από τον πυρήνα κινούνται τα ηλεκτρόνια (αρνητικά φορτισμένα). Στατικός ηλεκτρισμός Όταν ο αριθμός των πρωτονίων και των ηλεκτρονίων είναι ίδιος, τότε το άτομο είναι ηλεκτρικά ουδέτερο. Ένα άτομο ηλεκτρίζεται όταν χάνει ηλεκτρόνια ή όταν κερδίζει Θετικά φορτισμένο άτομο (κατιόν) Αρνητικά φορτισμένο άτομο (ανιόν) Τα ηλεκτρικά φορτισμένα άτομα λέγονται ιόντα (κατιόντα και ανιόντα) Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.7

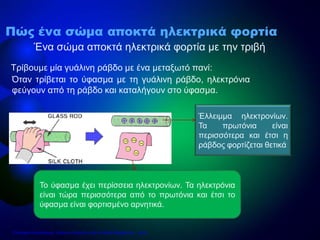

- 8. Τρίβουμε μία γυάλινηράβδο με ένα μεταξωτό πανί: Ένα σώμα αποκτά ηλεκτρικά φορτία με την τριβή Πώς ένα σώμα αποκτά ηλεκτρικά φορτία Όταν τρίβεται το ύφασμα με τη γυάλινη ράβδο, ηλεκτρόνια φεύγουν από τη ράβδο και καταλήγουν στο ύφασμα. Έλλειμμα ηλεκτρονίων. Τα πρωτόνια είναι περισσότερα και έτσι η ράβδος φορτίζεται θετικά Το ύφασμα έχει περίσσεια ηλεκτρονίων. Τα ηλεκτρόνια είναι τώρα περισσότερα από το πρωτόνια και έτσι το ύφασμα είναι φορτισμένο αρνητικά. Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.8

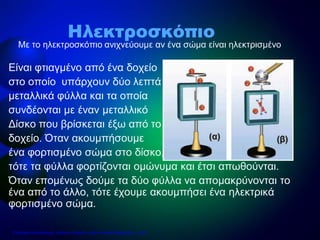

- 9. Είναι φτιαγμένο απόένα δοχείο στο οποίο υπάρχουν δύο λεπτά μεταλλικά φύλλα και τα οποία συνδέονται με έναν μεταλλικό Δίσκο που βρίσκεται έξω από το δοχείο. Όταν ακουμπήσουμε ένα φορτισμένο σώμα στο δίσκο, τότε τα φύλλα φορτίζονται ομώνυμα και έτσι απωθούνται. Όταν επομένως δούμε τα δύο φύλλα να απομακρύνονται το ένα από το άλλο, τότε έχουμε ακουμπήσει ένα ηλεκτρικά φορτισμένο σώμα. Με το ηλεκτροσκόπιο ανιχνεύουμε αν ένα σώμα είναι ηλεκτρισμένο Ηλεκτροσκόπιο Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.9

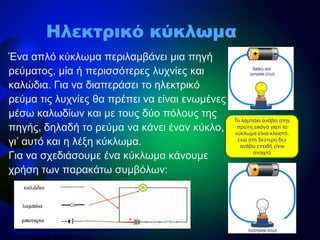

- 10. Ένα απλό κύκλωμαπεριλαμβάνει μια πηγή ρεύματος, μία ή περισσότερες λυχνίες και καλώδια. Για να διαπεράσει το ηλεκτρικό ρεύμα τις λυχνίες θα πρέπει να είναι ενωμένες μέσω καλωδίων και με τους δύο πόλους της πηγής, δηλαδή το ρεύμα να κάνει έναν κύκλο, γι’ αυτό και η λέξη κύκλωμα. Για να σχεδιάσουμε ένα κύκλωμα κάνουμε χρήση των παρακάτω συμβόλων: Ηλεκτρικό κύκλωμα Το λαμπάκι ανάβει στην πρώτη εικόνα γιατί το κύκλωμα είναι κλειστό, ενώ στη δεύτερη δεν ανάβει επειδή είναι ανοιχτό Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.10

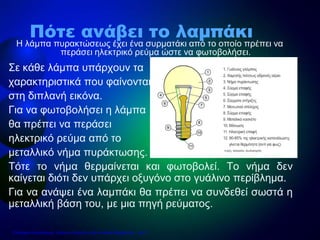

- 11. Σε κάθε λάμπαυπάρχουν τα χαρακτηριστικά που φαίνονται στη διπλανή εικόνα. Για να φωτοβολήσει η λάμπα θα πρέπει να περάσει ηλεκτρικό ρεύμα από το μεταλλικό νήμα πυράκτωσης. Τότε το νήμα θερμαίνεται και φωτοβολεί. Το νήμα δεν καίγεται διότι δεν υπάρχει οξυγόνο στο γυάλινο περίβλημα. Για να ανάψει ένα λαμπάκι θα πρέπει να συνδεθεί σωστά η μεταλλική βάση του, με μια πηγή ρεύματος. Η λάμπα πυρακτώσεως έχει ένα συρματάκι από το οποίο πρέπει να περάσει ηλεκτρικό ρεύμα ώστε να φωτοβολήσει. Πότε ανάβει το λαμπάκι Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.11

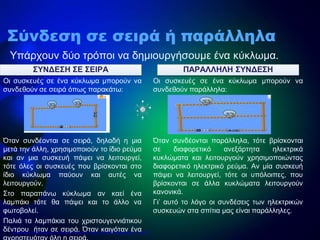

- 12. ΣΥΝΔΕΣΗ ΣΕ ΣΕΙΡΑ Οισυσκευές σε ένα κύκλωμα μπορούν να συνδεθούν σε σειρά όπως παρακάτω: Όταν συνδέονται σε σειρά, δηλαδή η μια μετά την άλλη, χρησιμοποιούν το ίδιο ρεύμα και αν μια συσκευή πάψει να λειτουργεί, τότε όλες οι συσκευές που βρίσκονται στο ίδιο κύκλωμα παύουν και αυτές να λειτουργούν. Στο παραπάνω κύκλωμα αν καεί ένα λαμπάκι τότε θα πάψει και το άλλο να φωτοβολεί. Παλιά τα λαμπάκια του χριστουγεννιάτικου δέντρου ήταν σε σειρά. Όταν καιγόταν ένα ΠΑΡΑΛΛΗΛΗ ΣΥΝΔΕΣΗ Σύνδεση σε σειρά ή παράλληλα Υπάρχουν δύο τρόποι να δημιουργήσουμε ένα κύκλωμα. Οι συσκευές σε ένα κύκλωμα μπορούν να συνδεθούν παράλληλα: Όταν συνδέονται παράλληλα, τότε βρίσκονται σε διαφορετικό ανεξάρτητα ηλεκτρικά κυκλώματα και λειτουργούν χρησιμοποιώντας διαφορετικό ηλεκτρικό ρεύμα. Αν μία συσκευή πάψει να λειτουργεί, τότε οι υπόλοιπες, που βρίσκονται σε άλλα κυκλώματα λειτουργούν κανονικά. Γι’ αυτό το λόγο οι συνδέσεις των ηλεκτρικών συσκευών στα σπίτια μας είναι παράλληλες. Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.12

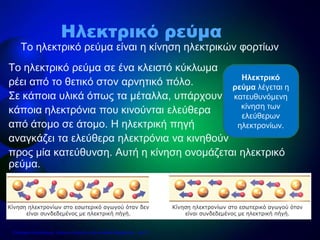

- 13. Το ηλεκτρικό ρεύμασε ένα κλειστό κύκλωμα ρέει από το θετικό στον αρνητικό πόλο. Σε κάποια υλικά όπως τα μέταλλα, υπάρχουν κάποια ηλεκτρόνια που κινούνται ελεύθερα από άτομο σε άτομο. Η ηλεκτρική πηγή αναγκάζει τα ελεύθερα ηλεκτρόνια να κινηθούν προς μία κατεύθυνση. Αυτή η κίνηση ονομάζεται ηλεκτρικό ρεύμα. Το ηλεκτρικό ρεύμα είναι η κίνηση ηλεκτρικών φορτίων Ηλεκτρικό ρεύμα Ηλεκτρικό ρεύμα λέγεται η κατευθυνόμενη κίνηση των ελεύθερων ηλεκτρονίων. Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.13

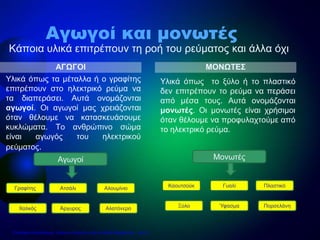

- 14. ΑΓΩΓΟΙ Υλικά όπως ταμέταλλα ή ο γραφίτης επιτρέπουν στο ηλεκτρικό ρεύμα να τα διαπεράσει. Αυτά ονομάζονται αγωγοί. Οι αγωγοί μας χρειάζονται όταν θέλουμε να κατασκευάσουμε κυκλώματα. Το ανθρώπινο σώμα είναι αγωγός του ηλεκτρικού ρεύματος. Υλικά όπως το ξύλο ή το πλαστικό δεν επιτρέπουν το ρεύμα να περάσει από μέσα τους. Αυτά ονομάζονται μονωτές. Οι μονωτές είναι χρήσιμοι όταν θέλουμε να προφυλαχτούμε από το ηλεκτρικό ρεύμα. ΜΟΝΩΤΕΣ Αγωγοί και μονωτές Κάποια υλικά επιτρέπουν τη ροή του ρεύματος και άλλα όχι Αγωγοί Γραφίτης Ατσάλι Αλουμίνιο Χαλκός Άργυρος Αλατόνερο Μονωτές Καουτσούκ Γυαλί Πλαστικό Ξύλο Ύφασμα Πορσελάνη Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.14

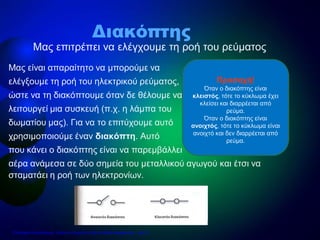

- 15. Μας είναι απαραίτητονα μπορούμε να ελέγξουμε τη ροή του ηλεκτρικού ρεύματος, ώστε να τη διακόπτουμε όταν δε θέλουμε να λειτουργεί μια συσκευή (π.χ. η λάμπα του δωματίου μας). Για να το επιτύχουμε αυτό χρησιμοποιούμε έναν διακόπτη. Αυτό που κάνει ο διακόπτης είναι να παρεμβάλλει αέρα ανάμεσα σε δύο σημεία του μεταλλικού αγωγού και έτσι να σταματάει η ροή των ηλεκτρονίων. Μας επιτρέπει να ελέγχουμε τη ροή του ρεύματος Διακόπτης Προσοχή! Όταν ο διακόπτης είναι κλειστός, τότε το κύκλωμα έχει κλείσει και διαρρέεται από ρεύμα. Όταν ο διακόπτης είναι ανοιχτός, τότε το κύκλωμα είναι ανοιχτό και δεν διαρρέεται από ρεύμα. Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.15

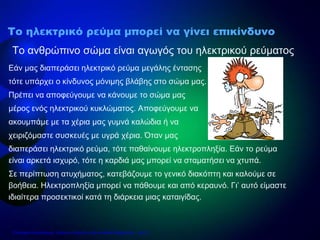

- 16. Εάν μας διαπεράσειηλεκτρικό ρεύμα μεγάλης έντασης τότε υπάρχει ο κίνδυνος μόνιμης βλάβης στο σώμα μας. Πρέπει να αποφεύγουμε να κάνουμε το σώμα μας μέρος ενός ηλεκτρικού κυκλώματος. Αποφεύγουμε να ακουμπάμε με τα χέρια μας γυμνά καλώδια ή να χειριζόμαστε συσκευές με υγρά χέρια. Όταν μας διαπεράσει ηλεκτρικό ρεύμα, τότε παθαίνουμε ηλεκτροπληξία. Εάν το ρεύμα είναι αρκετά ισχυρό, τότε η καρδιά μας μπορεί να σταματήσει να χτυπά. Σε περίπτωση ατυχήματος, κατεβάζουμε το γενικό διακόπτη και καλούμε σε βοήθεια. Ηλεκτροπληξία μπορεί να πάθουμε και από κεραυνό. Γι’ αυτό είμαστε ιδιαίτερα προσεκτικοί κατά τη διάρκεια μιας καταιγίδας. Το ανθρώπινο σώμα είναι αγωγός του ηλεκτρικού ρεύματος Το ηλεκτρικό ρεύμα μπορεί να γίνει επικίνδυνο Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.16

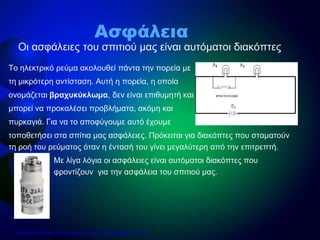

- 17. Το ηλεκτρικό ρεύμαακολουθεί πάντα την πορεία με τη μικρότερη αντίσταση. Αυτή η πορεία, η οποία ονομάζεται βραχυκύκλωμα, δεν είναι επιθυμητή και μπορεί να προκαλέσει προβλήματα, ακόμη και πυρκαγιά. Για να το αποφύγουμε αυτό έχουμε τοποθετήσει στα σπίτια μας ασφάλειες. Πρόκειται για διακόπτες που σταματούν τη ροή του ρεύματος όταν η έντασή του γίνει μεγαλύτερη από την επιτρεπτή. Με λίγα λόγια οι ασφάλειες είναι αυτόματοι διακόπτες που φροντίζουν για την ασφάλεια του σπιτιού μας. Οι ασφάλειες του σπιτιού μας είναι αυτόματοι διακόπτες Ασφάλεια Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.17
- 18. ΜΑΘΑΙΝΟΥΜΕ ΓΙΑ ΤΟΝ ΗΛΕΚΤΡΙΣΜΟ Πέτρος Γεωργιάδης ΣύμβουλοςΕπιστήμης, Υ.Π.Π. Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.18
- 19. ΗΛΕΚΤΡΙΣΜΟΣ: μεγάλος ‘φίλος’ Οηλεκτρισμός όμως σκοτώνει όταν δεν παίρνουμε τα απαραίτητα μέτρα ασφαλείας!! Ποτέ ΔΕΝ δοκιμάζουμε πειράματα με τον ηλεκτρισμό στο σπίτι! ΗΛΕΚΤΡΙΣΜΟΣ: μεγάλος ‘εχθρός’ Δεκάδες συσκευές που λειτουργούν με ηλεκτρισμό, κάνουν τη ζωή μας πιο εύκολη! Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.19

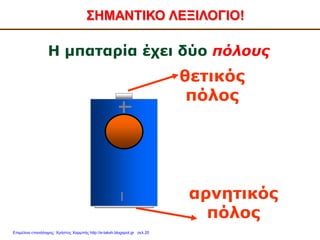

- 20. Η μπαταρία έχειδύο πόλους θετικός πόλος αρνητικός πόλος ΣΗΜΑΝΤΙΚΟ ΛΕΞΙΛΟΓΙΟ! Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.20

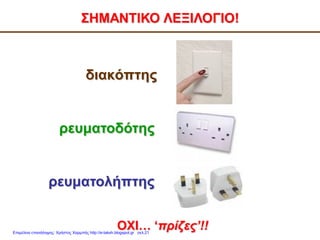

- 21. διακόπτης ΣΗΜΑΝΤΙΚΟ ΛΕΞΙΛΟΓΙΟ! ΟΧΙ… ‘πρίζες’!! ρευματολήπτης ρευματοδότης Επιμέλειαεπανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.21

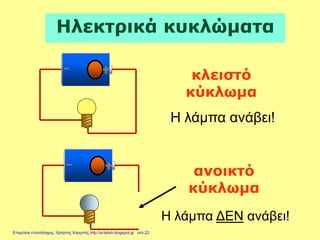

- 22. Ηλεκτρικά κυκλώματα κλειστό κύκλωμα ανοικτό κύκλωμα Η λάμπαανάβει! Η λάμπα ΔΕΝ ανάβει! Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.22
- 23. Κλειστό ή ανοικτόκύκλωμα; ανοικτόκλειστό Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.23

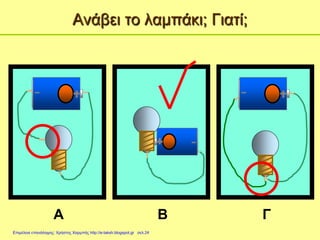

- 24. Aνάβει το λαμπάκι;Γιατί; Α Β Γ Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.24

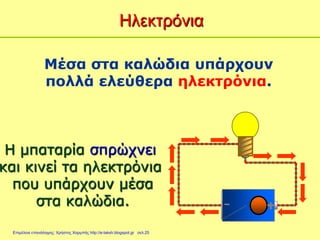

- 25. Μέσα στα καλώδιαυπάρχουν πολλά ελεύθερα ηλεκτρόνια. Η μπαταρία σπρώχνει και κινεί τα ηλεκτρόνια που υπάρχουν μέσα στα καλώδια. Ηλεκτρόνια Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.25

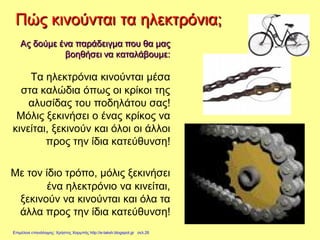

- 26. Πώς κινούνται ταηλεκτρόνια; Τα ηλεκτρόνια κινούνται μέσα στα καλώδια όπως οι κρίκοι της αλυσίδας του ποδηλάτου σας! Μόλις ξεκινήσει ο ένας κρίκος να κινείται, ξεκινούν και όλοι οι άλλοι προς την ίδια κατεύθυνση! Με τον ίδιο τρόπο, μόλις ξεκινήσει ένα ηλεκτρόνιο να κινείται, ξεκινούν να κινούνται και όλα τα άλλα προς την ίδια κατεύθυνση! Ας δούμε ένα παράδειγμα που θα μας βοηθήσει να καταλάβουμε: Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.26

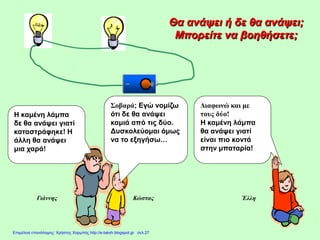

- 27. Θα ανάψει ήδε θα ανάψει; Μπορείτε να βοηθήσετε; Έλλη Η καμένη λάμπα δε θα ανάψει γιατί καταστράφηκε! Η άλλη θα ανάψει μια χαρά! Σοβαρά; Εγώ νομίζω ότι δε θα ανάψει καμιά από τις δύο. Δυσκολεύομαι όμως να το εξηγήσω… Διαφωνώ και με τους δύο! Η καμένη λάμπα θα ανάψει γιατί είναι πιο κοντά στην μπαταρία! Γιάννης Κώστας Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.27

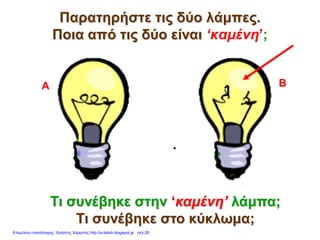

- 28. Παρατηρήστε τις δύολάμπες. Ποια από τις δύο είναι ‘καμένη’; Α Β Τι συνέβηκε στην ‘καμένη’ λάμπα; Τι συνέβηκε στο κύκλωμα; Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.28
- 29. Θωμάς Έντισον Εφευρέτης του ηλεκτρικούλαμπτήρα Η εφεύρεση του ηλεκτρικού λαμπτήρα από τον Έντισον άλλαξε τη ζωή όλης της ανθρωπότητας! Μπορείτε να σκεφτείτε γιατί; http://www.projectshum.org/Edison/ Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.29

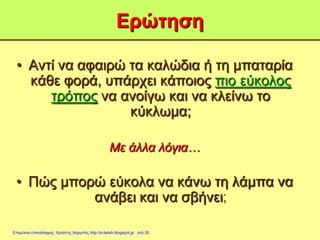

- 30. Ερώτηση • Αντί νααφαιρώ τα καλώδια ή τη μπαταρία κάθε φορά, υπάρχει κάποιος πιο εύκολος τρόπος να ανοίγω και να κλείνω το κύκλωμα; Με άλλα λόγια… • Πώς μπορώ εύκολα να κάνω τη λάμπα να ανάβει και να σβήνει; Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.30

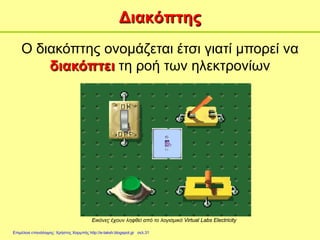

- 31. Διακόπτης Ο διακόπτης ονομάζεταιέτσι γιατί μπορεί να διακόπτει τη ροή των ηλεκτρονίων Eικόνες έχουν ληφθεί από το λογισμικό Virtual Labs Electricity Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.31

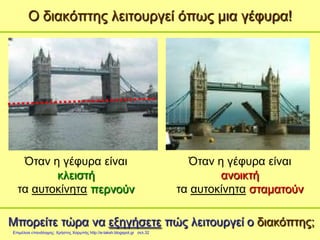

- 32. Ο διακόπτης λειτουργείόπως μια γέφυρα! Όταν η γέφυρα είναι κλειστή τα αυτοκίνητα περνούν Μπορείτε τώρα να εξηγήσετε πώς λειτουργεί ο διακόπτης; Όταν η γέφυρα είναι ανοικτή τα αυτοκίνητα σταματούν Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.32
- 33. ΑΣΤΥΝΟΜΙΚΟ ΔΕΛΤΙΟ ‘Διαμέρισμα στηΛευκωσία καταστράφηκε ολοσχερώς από πυρκαγιά η οποία ξέσπασε στις 2 τα χαράματα. Ο ιδιοκτήτης του διαμερίσματος κοιμόταν και δεν αντιλήφθηκε έγκαιρα την πυρκαγιά. Η πυροσβεστική υπηρεσία απέδωσε τα αίτια της πυρκαγιάς σε βραχυκύκλωμα…’ α) Τι είναι το βραχυκύκλωμα; β) Πώς προκαλείται βραχυκύκλωμα και γιατί μπορεί να οδηγήσει σε πυρκαγιά; Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.33

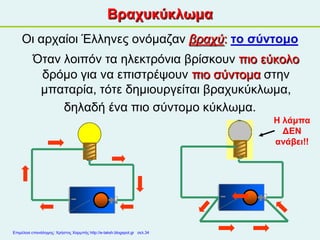

- 34. Βραχυκύκλωμα Οι αρχαίοι Έλληνεςονόμαζαν βραχύ: το σύντομο Όταν λοιπόν τα ηλεκτρόνια βρίσκουν πιο εύκολο δρόμο για να επιστρέψουν πιο σύντομα στην μπαταρία, τότε δημιουργείται βραχυκύκλωμα, δηλαδή ένα πιο σύντομο κύκλωμα. Η λάμπα ΔΕΝ ανάβει!! Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.34

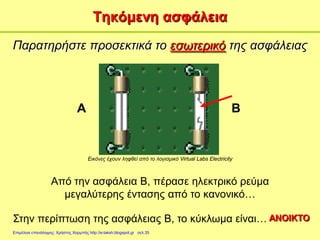

- 35. Τηκόμενη ασφάλεια Παρατηρήστε προσεκτικάτο εσωτερικό της ασφάλειας Από την ασφάλεια Β, πέρασε ηλεκτρικό ρεύμα μεγαλύτερης έντασης από το κανονικό… Α Β Eικόνες έχουν ληφθεί από το λογισμικό Virtual Labs Electricity Στην περίπτωση της ασφάλειας Β, το κύκλωμα είναι… ΑΝΟΙΚΤΟ Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.35

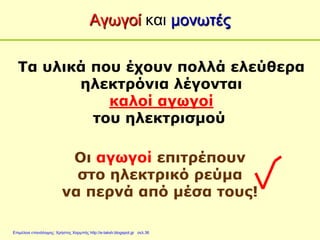

- 36. Αγωγοί και μονωτές Ταυλικά που έχουν πολλά ελεύθερα ηλεκτρόνια λέγονται καλοί αγωγοί του ηλεκτρισμού Οι αγωγοί επιτρέπουν στο ηλεκτρικό ρεύμα να περνά από μέσα τους! Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.36

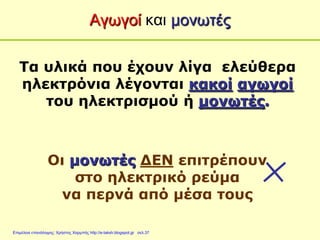

- 37. Τα υλικά πουέχουν λίγα ελεύθερα ηλεκτρόνια λέγονται κακοί αγωγοί του ηλεκτρισμού ή μονωτές. Οι μονωτές ΔΕΝ επιτρέπουν στο ηλεκτρικό ρεύμα να περνά από μέσα τους Αγωγοί και μονωτές Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.37

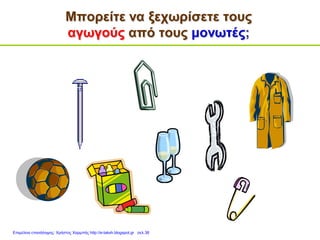

- 38. Μπορείτε να ξεχωρίσετετους αγωγούς από τους μονωτές; Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.38

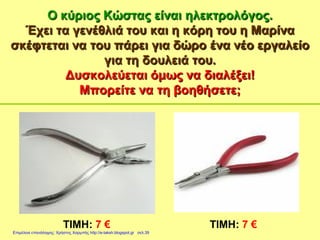

- 39. Ο κύριος Κώσταςείναι ηλεκτρολόγος. Έχει τα γενέθλιά του και η κόρη του η Μαρίνα σκέφτεται να του πάρει για δώρο ένα νέο εργαλείο για τη δουλειά του. Δυσκολεύεται όμως να διαλέξει! Μπορείτε να τη βοηθήσετε; ΤΙΜΗ: 7 € ΤΙΜΗ: 7 € Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.39
- 40. Επιμέλεια επανάληψης: ΧρήστοςΧαρμπής http://e-taksh.blogspot.gr σελ.40

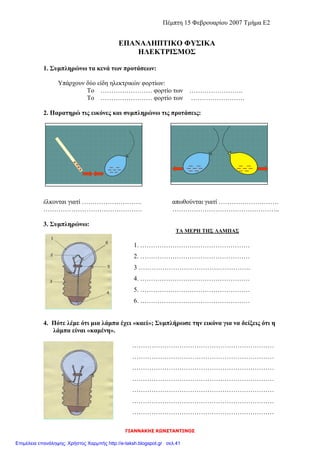

- 41. Πέμπτη 15 Φεβρουαρίου2007 Τμήμα Ε2 ΓΙΑΝΝΑΚΗΣ ΚΩΝΣΤΑΝΤΙΝΟΣ ΕΠΑΝΑΛΗΠΤΙΚΟ ΦΥΣΙΚΑ ΗΛΕΚΤΡΙΣΜΟΣ 1. Συμπληρώνω τα κενά των προτάσεων: Υπάρχουν δύο είδη ηλεκτρικών φορτίων: Το …………………… φορτίο των ……………………. Το …………………… φορτίο των ……………………. 2. Παρατηρώ τις εικόνες και συμπληρώνω τις προτάσεις: έλκονται γιατί ………………………. απωθούνται γιατί ………………………. ………………………………………. ………………………………………….. 3. Συμπληρώνω: ΤΑ ΜΕΡΗ ΤΗΣ ΛΑΜΠΑΣ 1. …………………………………………… 2. …………………………………………… 3 ……………………………………………. 4. …………………………………………… 5. …………………………………………… 6. …………………………………………… 4. Πότε λέμε ότι μια λάμπα έχει «καεί»; Συμπλήρωσε την εικόνα για να δείξεις ότι η λάμπα είναι «καμένη». ………………………………………………………… ………………………………………………………… ………………………………………………………… ………………………………………………………… ………………………………………………………… ………………………………………………………… ………………………………………………………… Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.41

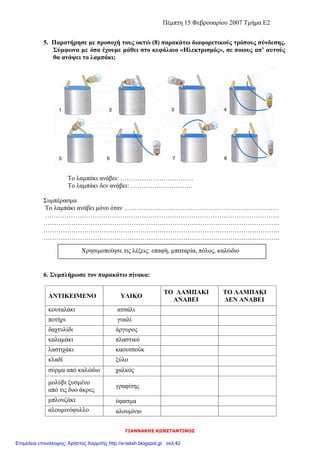

- 42. Πέμπτη 15 Φεβρουαρίου2007 Τμήμα Ε2 ΓΙΑΝΝΑΚΗΣ ΚΩΝΣΤΑΝΤΙΝΟΣ 5. Παρατήρησε με προσοχή τους οκτώ (8) παρακάτω διαφορετικούς τρόπους σύνδεσης. Σύμφωνα με όσα έχουμε μάθει στο κεφάλαιο «Ηλεκτρισμός», σε ποιους απ’ αυτούς θα ανάψει το λαμπάκι; Το λαμπάκι ανάβει: ……………………………. Το λαμπάκι δεν ανάβει: ……………………….. Συμπέρασμα Το λαμπάκι ανάβει μόνο όταν ……………………………………………………………… ………………………………………………………………………………………………. ……………………………………………………………………………………………….. ……………………………………………………………………………………………….. ……………………………………………………………………………………………….. 6. Συμπλήρωσε τον παρακάτω πίνακα: ΑΝΤΙΚΕΙΜΕΝΟ ΥΛΙΚΟ ΤΟ ΛΑΜΠΑΚΙ ΑΝΑΒΕΙ ΤΟ ΛΑΜΠΑΚΙ ΔΕΝ ΑΝΑΒΕΙ κουταλάκι ατσάλι ποτήρι γυαλί δαχτυλίδι άργυρος καλαμάκι πλαστικό λαστιχάκι καουτσούκ κλαδί ξύλο σύρμα από καλώδιο χαλκός μολύβι ξυσμένο από τις δυο άκρες γραφίτης μπλουζάκι ύφασμα αλουμινόφυλλο αλουμίνιο Χρησιμοποίησε τις λέξεις: επαφή, μπαταρία, πόλος, καλώδιο Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.42

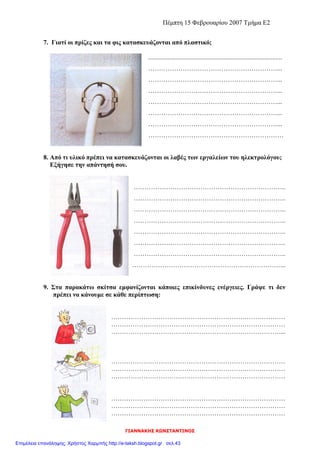

- 43. Πέμπτη 15 Φεβρουαρίου2007 Τμήμα Ε2 ΓΙΑΝΝΑΚΗΣ ΚΩΝΣΤΑΝΤΙΝΟΣ 7. Γιατί οι πρίζες και τα φις κατασκευάζονται από πλαστικό; ................................................................................... ……………………………………………………... ……………………………………………………... ……………………………………………………... ……………………………………………………... ……………………………………………………... ……………………………………………………... ……………………………………………………… 8. Από τι υλικό πρέπει να κατασκευάζονται οι λαβές των εργαλείων του ηλεκτρολόγου; Εξήγησε την απάντησή σου. …………………………………………………………….. …………………………………………………………….. …………………………………………………………….. …………………………………………………………….. …………………………………………………………….. …………………………………………………………….. …………………………………………………………….. ……………………………………………………………... 9. Στα παρακάτω σκίτσα εμφανίζονται κάποιες επικίνδυνες ενέργειες. Γράψε τι δεν πρέπει να κάνουμε σε κάθε περίπτωση: ……………………………………………………………………… ……………………………………………………………………… …………………………………………………………………….... ……………………………………………………………………… ……………………………………………………………………… ……………………………………………………………………… ……………………………………………………………………… ……………………………………………………………………… ……………………………………………………………………… Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.43

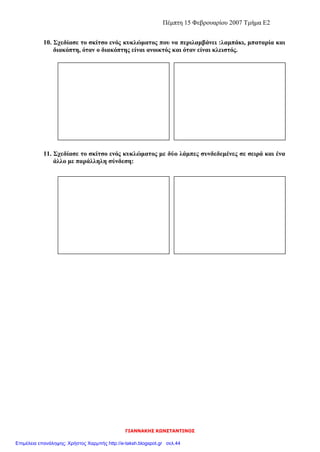

- 44. Πέμπτη 15 Φεβρουαρίου2007 Τμήμα Ε2 ΓΙΑΝΝΑΚΗΣ ΚΩΝΣΤΑΝΤΙΝΟΣ 10. Σχεδίασε το σκίτσο ενός κυκλώματος που να περιλαμβάνει :λαμπάκι, μπαταρία και διακόπτη, όταν ο διακόπτης είναι ανοικτός και όταν είναι κλειστός. 11. Σχεδίασε το σκίτσο ενός κυκλώματος με δύο λάμπες συνδεδεμένες σε σειρά και ένα άλλο με παράλληλη σύνδεση: Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.44

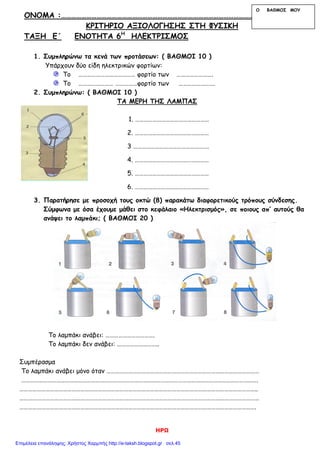

- 45. ΗΡΩ ΟΝΟΜΑ :……………………………………………………………………………………………………… ΚΡΙΤΗΡΙΟ ΑΞΙΟΛΟΓΗΣΗΣΣΤΗ ΦΥΣΙΚΗ ΤΑΞΗ Ε΄ ΕΝΟΤΗΤΑ 6Η ΗΛΕΚΤΡΙΣΜΟΣ 1. Συμπληρώνω τα κενά των προτάσεων: ( ΒΑΘΜΟΙ 10 ) Υπάρχουν δύο είδη ηλεκτρικών φορτίων: Το ………………………………… φορτίο των ……………………. Το …………………… ……………φορτίο των ……………………. 2. Συμπληρώνω: ( ΒΑΘΜΟΙ 10 ) ΤΑ ΜΕΡΗ ΤΗΣ ΛΑΜΠΑΣ 1. …………………………………………… 2. …………………………………………… 3 ……………………………………………. 4. …………………………………………… 5. …………………………………………… 6. …………………………………………… 3. Παρατήρησε με προσοχή τους οκτώ (8) παρακάτω διαφορετικούς τρόπους σύνδεσης. Σύμφωνα με όσα έχουμε μάθει στο κεφάλαιο «Ηλεκτρισμός», σε ποιους απ’ αυτούς θα ανάψει το λαμπάκι; ( ΒΑΘΜΟΙ 20 ) Το λαμπάκι ανάβει: ……………………………. Το λαμπάκι δεν ανάβει: ……………………….. Συμπέρασμα Το λαμπάκι ανάβει μόνο όταν …………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………. ……………………………………………………………………………………………………………………………………………….. ………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………. Ο ΒΑΘΜΟΣ ΜΟΥ Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.45

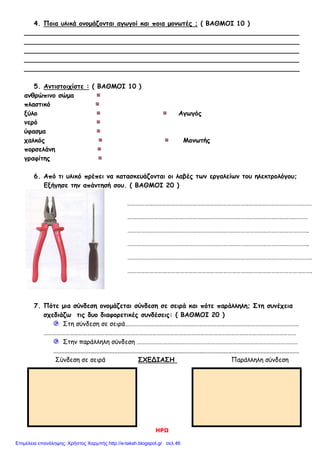

- 46. ΗΡΩ 4. Ποια υλικάονομάζονται αγωγοί και ποια μονωτές ; ( ΒΑΘΜΟΙ 10 ) ____________________________________________________________________ ____________________________________________________________________ ____________________________________________________________________ ____________________________________________________________________ ____________________________________________________________________ 5. Αντιστοιχίστε : ( ΒΑΘΜΟΙ 10 ) ανθρώπινο σώμα πλαστικό ξύλο Αγωγός νερό ύφασμα χαλκός Μονωτής πορσελάνη γραφίτης 6. Από τι υλικό πρέπει να κατασκευάζονται οι λαβές των εργαλείων του ηλεκτρολόγου; Εξήγησε την απάντησή σου. ( ΒΑΘΜΟΙ 20 ) ………………………………………………………………………………………………………………. ……………………………………………………………………………………………………………. …………………………………………………………………………………………………………….. …………………………………………………………………………………………………………….. ………………………………………………………………………………………………………………. ………………………………………………………………………………………………………………. 7. Πότε μια σύνδεση ονομάζεται σύνδεση σε σειρά και πότε παράλληλη; Στη συνέχεια σχεδιάζω τις δυο διαφορετικές συνδέσεις: ( ΒΑΘΜΟΙ 20 ) Στη σύνδεση σε σειρά………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………………………………… Στην παράλληλη σύνδεση ………………………………………………………………………………………………… ......................................................................................................................................................... Σύνδεση σε σειρά ΣΧΕΔΙΑΣΗ Παράλληλη σύνδεση Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.46

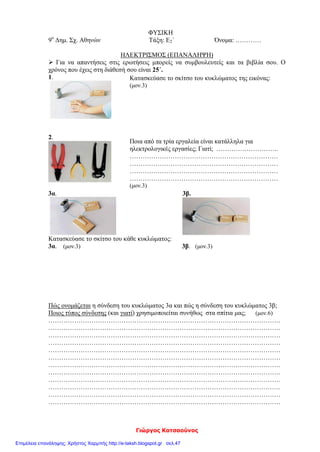

- 47. Γιώργος Κατσαούνος ΦΥΣΙΚΗ 9ο Δημ. Σχ.Αθηνών Τάξη: Ε2΄ Όνομα: ………… ΗΛΕΚΤΡΙΣΜΟΣ (ΕΠΑΝΑΛΗΨΗ) Για να απαντήσεις στις ερωτήσεις μπορείς να συμβουλευτείς και τα βιβλία σου. Ο χρόνος που έχεις στη διάθεσή σου είναι 25΄. 1. 2. 3α. 3β. Κατασκεύασε το σκίτσο του κάθε κυκλώματος: 3α. (μον.3) 3β. (μον.3) Πώς ονομάζεται η σύνδεση του κυκλώματος 3α και πώς η σύνδεση του κυκλώματος 3β; Ποιος τύπος σύνδεσης (και γιατί) χρησιμοποιείται συνήθως στα σπίτια μας; (μον.6) ……………………………………………………………………………………………… ……………………………………………………………………………………………… ……………………………………………………………………………………………… ……………………………………………………………………………………………… ……………………………………………………………………………………………… ……………………………………………………………………………………………… ……………………………………………………………………………………………… ……………………………………………………………………………………………… ……………………………………………………………………………………………… ……………………………………………………………………………………………… ……………………………………………………………………………………………… ……………………………………………………………………………………………… Κατασκεύασε το σκίτσο του κυκλώματος της εικόνας: (μον.3) Ποια από τα τρία εργαλεία είναι κατάλληλα για ηλεκτρολογικές εργασίες; Γιατί; ……………………….. …………………………………………………………… …………………………………………………………… …………………………………………………………… …………………………………………………………… (μον.3) Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.47
- 48. Γιώργος Κατσαούνος 4. Σωστό(Σ) ή λάθος (Λ); Ο ηλεκτρισμός πήρε το όνομά του από τη λέξη «ηλεκτρόνιο». ..… Ο Δημόκριτος ήταν ο πρώτος που ισχυρίστηκε ότι η ύλη αποτελείται από μικροσκοπικά σωματίδια που δε διαιρούνται, τα άτομα. ..… Τα άτομα αποτελούνται από πρωτόνια, νετρόνια και ηλεκτρόνια. ..... Τα πρωτόνια και τα ηλεκτρόνια αποτελούν τον πυρήνα του ατόμου. ..… Τα ηλεκτρόνια είναι φορτισμένα αρνητικά. ..… Τα ηλεκτρόνια που κινούνται γύρω από άλλα ηλεκτρόνια ονομάζονται ελεύθερα. ….. Το ανθρώπινο σώμα είναι αγωγός του ηλεκτρικού ρεύματος. ….. Οι μπαταρίες έχουν δύο πόλους, το βόρειο και το νότιο. ..… Οι ασφάλειες μάς προστατεύουν από τα βραχυκυκλώματα. ….. Οι ημιαγωγοί είναι «μισοί» αγωγοί, δηλ. δεν είναι τόσο καλοί αγωγοί. ….. (μον.10) 5. Συμπλήρωσε τις φράσεις: Τα βασικά στοιχεία ενός ηλεκτρικού κυκλώματος είναι: ……………………., μέσα από τους οποίους ρέει το ηλεκτρικό ρεύμα, ….………………. που αναγκάζει τα ελεύθερα ηλεκτρόνια να κινηθούν, …………………… με τον οποίο μπορούμε να διακόψουμε τη ροή του ρεύματος και η ηλεκτρική συσκευή. Αγωγοί είναι όλα εκείνα τα υλικά, μέσα από τα οποία το ………………………. ρέει εύκολα. Αγωγοί είναι όλα τα ……………… (π.χ. χαλκός, σίδηρος). Αντίθετα, τα υλικά μέσα από τα οποία δεν είναι δυνατή η ροή του……………………………., ονομάζονται …………… Τέτοια υλικά είναι, για παράδειγμα, το …….., το ……… και τα ………….. Ηλεκτρικές πηγές είναι: - αυτές που μετατρέπουν χημική ενέργεια σε ηλεκτρική, δηλ. οι ……………….. - αυτές που λειτουργούν με ενέργεια από την καύση λιγνίτη ή με την ενέργεια του νερού που πέφτει από ψηλά, δηλ. οι ……………. - αυτές που μετατρέπουν την κινητική ενέργεια του ανέμου σε ηλεκτρική, δηλ. οι ……………………… - αυτές που μετατρέπουν την ενέργεια από το φως του Ήλιου σε ηλεκτρική, δηλ. οι ………………………… (μον.14) 6. Παρατήρησε τις εικόνες και σημείωσε με λίγα λόγια τον κίνδυνο που κρύβεται πίσω από κάθε ενέργεια: (μον.8) ………………………………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… (ΣΥΝΟΛΟ ΜΟΝΑΔΩΝ: / 50) Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.48

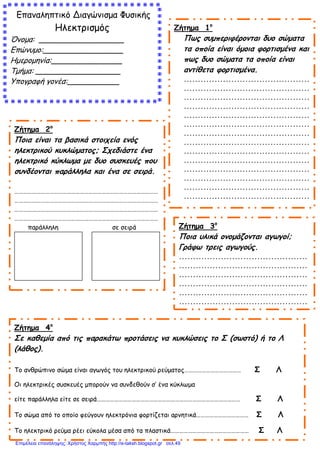

- 49. Επαναληπτικό Διαγώνισμα Φυσικής Ηλεκτρισμός Όνομα:__________________ Επώνυμο:_________________ Ημερομηνία:_______________ Τμήμα: __________________ Υπογραφή γονέα:___________ Ζήτημα 1ο Πως συμπεριφέρονται δυο σώματα τα οποία είναι όμοια φορτισμένα και πως δυο σώματα τα οποία είναι αντίθετα φορτισμένα. ............................................. ............................................. ............................................. ............................................. ............................................. ............................................. ............................................. ............................................. ............................................. ............................................. ............................................. ............................................. ............................................. ............................................. Ζήτημα 2ο Ποια είναι τα βασικά στοιχεία ενός ηλεκτρικού κυκλώματος; Σχεδιάστε ένα ηλεκτρικό κύκλωμα με δυο συσκευές που συνδέονται παράλληλα και ένα σε σειρά. ……………………………………………………………………………………… ……………………………………………………………………………………… ……………………………………………………………………………………… ……………………………………………………………………………………… παράλληλη σε σειρά Ζήτημα 3ο Ποια υλικά ονομάζονται αγωγοί; Γράφω τρεις αγωγούς. .............................................. .............................................. .............................................. .............................................. .............................................. .............................................. Ζήτημα 4ο Σε καθεμία από τις παρακάτω προτάσεις να κυκλώσεις το Σ (σωστό) ή το Λ (λάθος). Το ανθρώπινο σώμα είναι αγωγός του ηλεκτρικού ρεύματος………………………………… Σ Λ Οι ηλεκτρικές συσκευές μπορούν να συνδεθούν σ’ ένα κύκλωμα είτε παράλληλα είτε σε σειρά……………………………………………………………………………………… Σ Λ Το σώμα από το οποίο φεύγουν ηλεκτρόνια φορτίζεται αρνητικά……………………………… Σ Λ Το ηλεκτρικό ρεύμα ρέει εύκολα μέσα από τα πλαστικά……………………………………………… Σ Λ Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.49

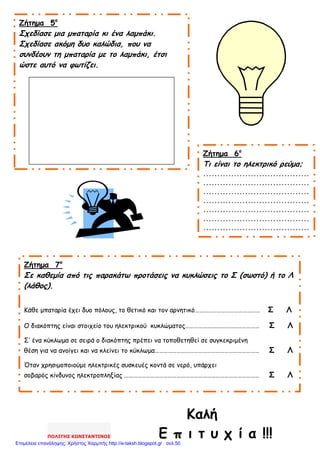

- 50. Ζήτημα 5ο Σχεδίασε μιαμπαταρία κι ένα λαμπάκι. Σχεδίασε ακόμη δυο καλώδια, που να συνδέουν τη μπαταρία με το λαμπάκι, έτσι ώστε αυτό να φωτίζει. Ζήτημα 7ο Σε καθεμία από τις παρακάτω προτάσεις να κυκλώσεις το Σ (σωστό) ή το Λ (λάθος). Κάθε μπαταρία έχει δυο πόλους, το θετικό και τον αρνητικό……………………………………… Σ Λ Ο διακόπτης είναι στοιχείο του ηλεκτρικού κυκλώματος…………………………………………… Σ Λ Σ’ ένα κύκλωμα σε σειρά ο διακόπτης πρέπει να τοποθετηθεί σε συγκεκριμένη θέση για να ανοίγει και να κλείνει το κύκλωμα……………………………………………………………… Σ Λ Όταν χρησιμοποιούμε ηλεκτρικές συσκευές κοντά σε νερό, υπάρχει σοβαρός κίνδυνος ηλεκτροπληξίας ………………………………………………………………………………… Σ Λ Καλή ΠΟΛΙΤΗΣ ΚΩΝΣΤΑΝΤΙΝΟΣ Ε π ι τ υ χ ί α !!! Ζήτημα 6ο Τι είναι το ηλεκτρικό ρεύμα; ...................................... ...................................... ...................................... ...................................... ...................................... ...................................... ...................................... Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.50

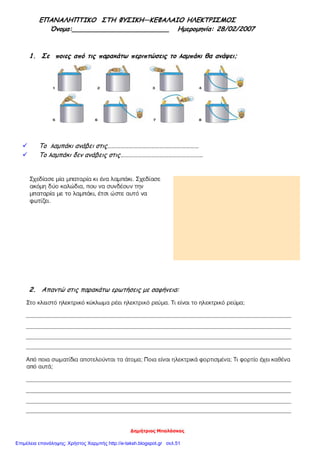

- 51. Δημήτριος Μπαλάσκας ΕΠΑΝΑΛΗΠΤΙΚΟ ΣΤΗΦΥΣΙΚΗ—ΚΕΦΑΛΑΙΟ ΗΛΕΚΤΡΙΣΜΟΣ Όνομα:________________________ Ημερομηνία: 28/02/2007 1. Σε ποιες από τις παρακάτω περιπτώσεις το λαμπάκι θα ανάψει; Το λαμπάκι ανάβει στις……………………………………………………… Το λαμπάκι δεν ανάβεις στις………………………………………………… 2. Απαντώ στις παρακάτω ερωτήσεις με σαφήνεια: Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.51

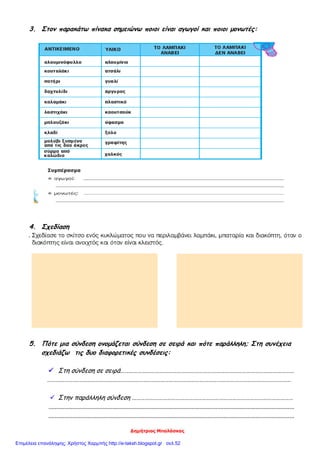

- 52. Δημήτριος Μπαλάσκας 3. Στονπαρακάτω πίνακα σημειώνω ποιοι είναι αγωγοί και ποιοι μονωτές: 4. Σχεδίαση 5. Πότε μια σύνδεση ονομάζεται σύνδεση σε σειρά και πότε παράλληλη; Στη συνέχεια σχεδιάζω τις δυο διαφορετικές συνδέσεις: Στη σύνδεση σε σειρά………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………… Στην παράλληλη σύνδεση ………………………………………………………………………………………………… ......................................................................................................................................................... ......................................................................................................................................................... Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.52

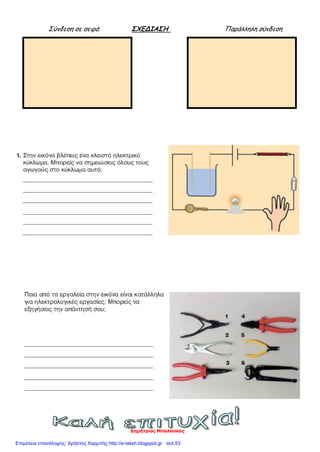

- 53. Δημήτριος Μπαλάσκας Σύνδεση σεσειρά ΣΧΕΔΙΑΣΗ Παράλληλη σύνδεση Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.53

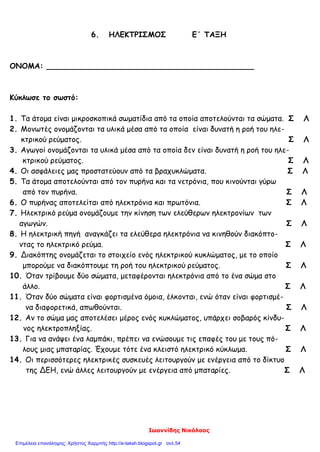

- 54. Ιωαννίδης Νικόλαος 6. ΗΛΕΚΤΡΙΣΜΟΣΕ΄ ΤΑΞΗ ΟΝΟΜΑ: ____________________________________________ Κύκλωσε το σωστό: 1. Τα άτομα είναι μικροσκοπικά σωματίδια από τα οποία αποτελούνται τα σώματα. Σ Λ 2. Μονωτές ονομάζονται τα υλικά μέσα από τα οποία είναι δυνατή η ροή του ηλε- κτρικού ρεύματος. Σ Λ 3. Αγωγοί ονομάζονται τα υλικά μέσα από τα οποία δεν είναι δυνατή η ροή του ηλε- κτρικού ρεύματος. Σ Λ 4. Οι ασφάλειες μας προστατεύουν από τα βραχυκλώματα. Σ Λ 5. Τα άτομα αποτελούνται από τον πυρήνα και τα νετρόνια, που κινούνται γύρω από τον πυρήνα. Σ Λ 6. Ο πυρήνας αποτελείται από ηλεκτρόνια και πρωτόνια. Σ Λ 7. Ηλεκτρικό ρεύμα ονομάζουμε την κίνηση των ελεύθερων ηλεκτρονίων των αγωγών. Σ Λ 8. Η ηλεκτρική πηγή αναγκάζει τα ελεύθερα ηλεκτρόνια να κινηθούν διακόπτο- ντας το ηλεκτρικό ρεύμα. Σ Λ 9. Διακόπτης ονομάζεται το στοιχείο ενός ηλεκτρικού κυκλώματος, με το οποίο μπορούμε να διακόπτουμε τη ροή του ηλεκτρικού ρεύματος. Σ Λ 10. Όταν τρίβουμε δύο σώματα, μεταφέρονται ηλεκτρόνια από το ένα σώμα στο άλλο. Σ Λ 11. Όταν δύο σώματα είναι φορτισμένα όμοια, έλκονται, ενώ όταν είναι φορτισμέ- να διαφορετικά, απωθούνται. Σ Λ 12. Αν το σώμα μας αποτελέσει μέρος ενός κυκλώματος, υπάρχει σοβαρός κίνδυ- νος ηλεκτροπληξίας. Σ Λ 13. Για να ανάψει ένα λαμπάκι, πρέπει να ενώσουμε τις επαφές του με τους πό- λους μιας μπαταρίας. Έχουμε τότε ένα κλειστό ηλεκτρικό κύκλωμα. Σ Λ 14. Οι περισσότερες ηλεκτρικές συσκευές λειτουργούν με ενέργεια από το δίκτυο της ΔΕΗ, ενώ άλλες λειτουργούν με ενέργεια από μπαταρίες. Σ Λ Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.54

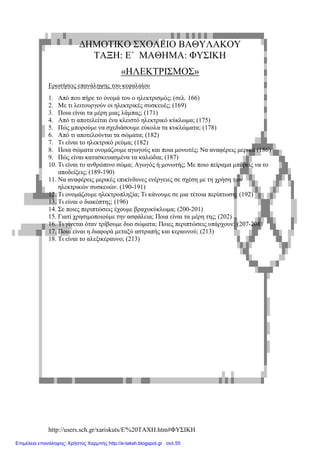

- 55. http://users.sch.gr/xariskuts/E'%20TAXH.htm#ΦΥΣΙΚΗ ΔΗΜΟΤΙΚΟ ΣΧΟΛΕΙΟ ΒΑΘΥΛΑΚΟΥ ΤΑΞΗ:Ε΄ ΜΑΘΗΜΑ: ΦΥΣΙΚΗ «ΗΛΕΚΤΡΙΣΜΟΣ» Ερωτήσεις επανάληψης του κεφαλαίου 1. Από που πήρε το όνομά του ο ηλεκτρισμός; (σελ. 166) 2. Με τι λειτουργούν οι ηλεκτρικές συσκευές; (169) 3. Ποια είναι τα μέρη μιας λάμπας; (171) 4. Από τι αποτελείται ένα κλειστό ηλεκτρικό κύκλωμα; (175) 5. Πώς μπορούμε να σχεδιάσουμε εύκολα τα κυκλώματα; (178) 6. Από τι αποτελούνται τα σώματα; (182) 7. Τι είναι το ηλεκτρικό ρεύμα; (182) 8. Ποια σώματα ονομάζουμε αγωγούς και ποια μονωτές; Να αναφέρεις μερικά (186) 9. Πώς είναι κατασκευασμένα τα καλώδια; (187) 10. Τι είναι το ανθρώπινο σώμα; Αγωγός ή μονωτής; Με ποιο πείραμα μπορείς να το αποδείξεις; (189-190) 11. Να αναφέρεις μερικές επικίνδυνες ενέργειες σε σχέση με τη χρήση των ηλεκτρικών συσκευών. (190-191) 12. Τι ονομάζουμε ηλεκτροπληξία; Τι κάνουμε σε μια τέτοια περίπτωση; (192) 13. Τι είναι ο διακόπτης; (196) 14. Σε ποιες περιπτώσεις έχουμε βραχυκύκλωμα; (200-201) 15. Γιατί χρησιμοποιούμε την ασφάλεια; Ποια είναι τα μέρη της; (202) 16. Τι γίνεται όταν τρίβουμε δυο σώματα; Ποιες περιπτώσεις υπάρχουν; (207-208) 17. Ποια είναι η διαφορά μεταξύ αστραπής και κεραυνού; (213) 18. Τι είναι το αλεξικέραυνο; (213) Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.55

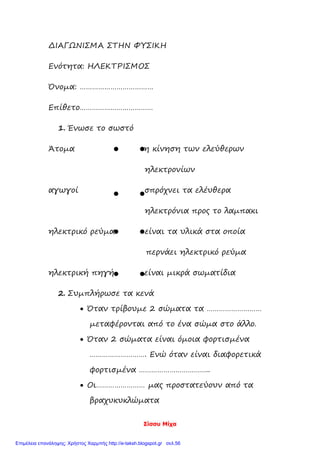

- 56. Σίσσυ Μίχα ΔΙΑΓΩΝΙΣΜΑ ΣΤΗΝΦΥΣΙΚΗ Ενότητα: ΗΛΕΚΤΡΙΣΜΟΣ Όνομα: ……………………………… Επίθετο……………………………… 1. Ένωσε το σωστό Άτομα η κίνηση των ελεύθερων ηλεκτρονίων αγωγοί σπρόχνει τα ελέυθερα ηλεκτρόνια προς το λαμπακι ηλεκτρικό ρεύμα είναι τα υλικά στα οποία περνάει ηλεκτρικό ρεύμα ηλεκτρική πηγή είναι μικρά σωματίδια 2. Συμπλήρωσε τα κενά Όταν τρίβουμε 2 σώματα τα ……………………… μεταφέρονται από το ένα σώμα στο άλλο. Όταν 2 σώματα είναι όμοια φορτισμένα ………………………. Ενώ όταν είναι διαφορετικά φορτισμένα …………………………….. Οι…………………… μας προστατεύουν από τα βραχυκυκλώματα Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.56

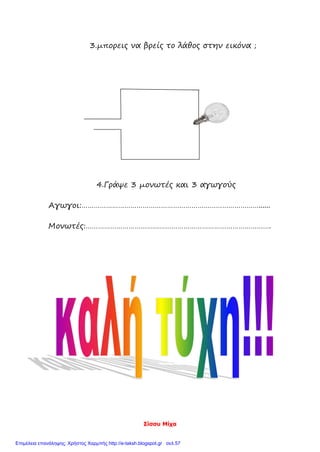

- 57. Σίσσυ Μίχα 3.μπορεις ναβρείς το λάθος στην εικόνα ; 4.Γράψε 3 μονωτές και 3 αγωγούς Αγωγοι:……………………………………………………………………………...... Μονωτές:………………………………………………………………………………. Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.57

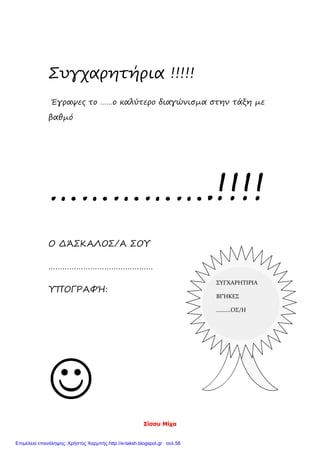

- 58. Σίσσυ Μίχα Συγχαρητήρια !!!!! Έγραψεςτο ……ο καλύτερο διαγώνισμα στην τάξη με βαθμό …………….!!!! Ο ΔΆΣΚΑΛΟΣ/Α ΣΟΥ ……………………………………… ΥΠΟΓΡΑΦΉ: ΣΥΓΧΑΡΗΤΙΡΙΑ ΒΓΉΚΕΣ ……….ΟΣ/Η Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.58

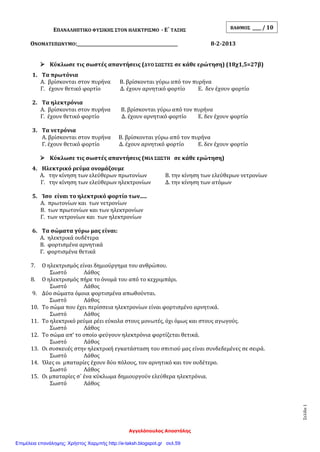

- 59. Αγγελόπουλος Αποστόλης Σελίδα1 ΕΠΑΝΑΛΗΠΤΙΚΟ ΦΥΣΙΚΗΣΣΤΟΝ ΗΛΕΚΤΡΙΣΜΟ - Ε΄ ΤΑΞΗΣ ΟΝΟΜΑΤΕΠΩΝΥΜΟ:______________________________________________ 8-2-2013 Κύκλωσε τις σωστές απαντήσεις (ΔΥΟ ΣΩΣΤΕΣ σε κάθε ερώτηση) (18χ1,5=27β) 1. Τα πρωτόνια A. βρίσκονται στον πυρήνα Β. βρίσκονται γύρω από τον πυρήνα Γ. έχουν θετικό φορτίο Δ. έχουν αρνητικό φορτίο Ε. δεν έχουν φορτίο 2. Τα ηλεκτρόνια A. βρίσκονται στον πυρήνα Β. βρίσκονται γύρω από τον πυρήνα Γ. έχουν θετικό φορτίο Δ. έχουν αρνητικό φορτίο Ε. δεν έχουν φορτίο 3. Τα νετρόνια A. βρίσκονται στον πυρήνα Β. βρίσκονται γύρω από τον πυρήνα Γ. έχουν θετικό φορτίο Δ. έχουν αρνητικό φορτίο Ε. δεν έχουν φορτίο Κύκλωσε τις σωστές απαντήσεις (ΜΙΑ ΣΩΣΤΗ σε κάθε ερώτηση) 4. Ηλεκτρικό ρεύμα ονομάζουμε Α. την κίνηση των ελεύθερων πρωτονίων Β. την κίνηση των ελεύθερων νετρονίων Γ. την κίνηση των ελεύθερων ηλεκτρονίων Δ. την κίνηση των ατόμων 5. Ίσο είναι το ηλεκτρικό φορτίο των..... Α. πρωτονίων και των νετρονίων Β. των πρωτονίων και των ηλεκτρονίων Γ. των νετρονίων και των ηλεκτρονίων 6. Τα σώματα γύρω μας είναι: Α. ηλεκτρικά ουδέτερα Β. φορτισμένα αρνητικά Γ. φορτισμένα θετικά 7. Ο ηλεκτρισμός είναι δημιούργημα του ανθρώπου. Σωστό Λάθος 8. Ο ηλεκτρισμός πήρε το όνομά του από το κεχριμπάρι. Σωστό Λάθος 9. Δύο σώματα όμοια φορτισμένα απωθούνται. Σωστό Λάθος 10. Το σώμα που έχει περίσσεια ηλεκτρονίων είναι φορτισμένο αρνητικά. Σωστό Λάθος 11. Το ηλεκτρικό ρεύμα ρέει εύκολα στους μονωτές, όχι όμως και στους αγωγούς. Σωστό Λάθος 12. Το σώμα απ’ το οποίο φεύγουν ηλεκτρόνια φορτίζεται θετικά. Σωστό Λάθος 13. Οι συσκευές στην ηλεκτρική εγκατάσταση του σπιτιού μας είναι συνδεδεμένες σε σειρά. Σωστό Λάθος 14. Όλες οι μπαταρίες έχουν δύο πόλους, τον αρνητικό και τον ουδέτερο. Σωστό Λάθος 15. Οι μπαταρίες σ΄ ένα κύκλωμα δημιουργούν ελεύθερα ηλεκτρόνια. Σωστό Λάθος ΒΑΘΜΟΣ ____ / 10 Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.59
- 60. Αγγελόπουλος Αποστόλης Σελίδα2 Συμπλήρωσετα μέρη της λάμπας. (9β) To 1 είναι ________________ Το 2 λεπτό ________________ από ________________ Το 3 ________________ Το 4 ________________ Το 5 στήριγμα από ________________ ή _______________ Το 6 ________________ που στηρίζουν το ________________ Αγωγοί και μονωτές . Συμπλήρωσε το κείμενο με τις λέξεις που ταιριάζουν. (13β.) Τα υλικά μέσα από τα οποία ρέει το ηλεκτρικό ρεύμα ονομάζονται ________________ , ενώ αυτά που εμποδίζουν την αγωγή του ηλεκτρικού ρεύματος ονομάζονται ________________ Το αλουμίνιο είναι ________________ Το γυαλί είναι ________________ Το πλαστικό είναι ________________ Το ατσάλι είναι ________________ Το καουτσούκ είναι ________________ Ο άργυρος είναι ________________ Ο γραφίτης είναι ________________ Το ξύλο είναι ________________ Το ανθρώπινο σώμα είναι ________________ . Αυτό οφείλεται στο γεγονός ότι τα ανθρώπινο σώμα αποτελείται κατά τα δύο τρίτα από ________________ που είναι ________________ Σε ποιες περιπτώσεις ανάβει το λαμπάκι; Σημείωσε κάτω απ΄ την εικόνα ένα √ (16 β.) Παρατήρησε προσεκτικά το παρακάτω κύκλωμα και απάντησε στις ερωτήσεις. (20β) Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.60

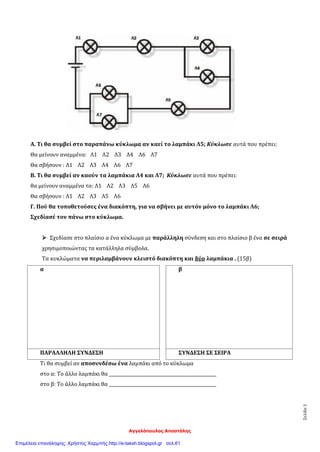

- 61. Αγγελόπουλος Αποστόλης Σελίδα3 Α. Τιθα συμβεί στο παραπάνω κύκλωμα αν καεί το λαμπάκι Λ5; Κύκλωσε αυτά που πρέπει: Θα μείνουν αναμμένα: Λ1 Λ2 Λ3 Λ4 Λ6 Λ7 Θα σβήσουν : Λ1 Λ2 Λ3 Λ4 Λ6 Λ7 Β. Τι θα συμβεί αν καούν τα λαμπάκια Λ4 και Λ7; Κύκλωσε αυτά που πρέπει: θα μείνουν αναμμένα τα: Λ1 Λ2 Λ3 Λ5 Λ6 Θα σβήσουν : Λ1 Λ2 Λ3 Λ5 Λ6 Γ. Πού θα τοποθετούσες ένα διακόπτη, για να σβήνει με αυτόν μόνο το λαμπάκι Λ6; Σχεδίασέ τον πάνω στο κύκλωμα. Σχεδίασε στο πλαίσιο α ένα κύκλωμα με παράλληλη σύνδεση και στο πλαίσιο β ένα σε σειρά χρησιμοποιώντας τα κατάλληλα σύμβολα. Τα κυκλώματα να περιλαμβάνουν κλειστό διακόπτη και δύο λαμπάκια . (15β) α β ΠΑΡΑΛΛΗΛΗ ΣΥΝΔΕΣΗ ΣΥΝΔΕΣΗ ΣΕ ΣΕΙΡΑ Τι θα συμβεί αν αποσυνδέσω ένα λαμπάκι από το κύκλωμα στο α: Το άλλο λαμπάκι θα _________________________________________________ στο β: Το άλλο λαμπάκι θα _________________________________________________ Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.61

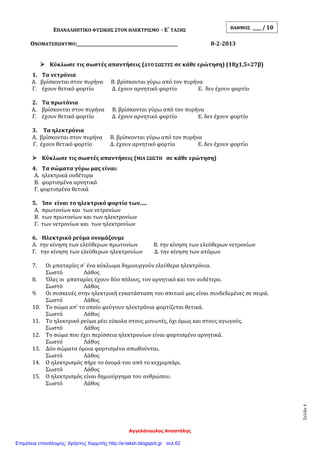

- 62. Αγγελόπουλος Αποστόλης Σελίδα4 ΕΠΑΝΑΛΗΠΤΙΚΟ ΦΥΣΙΚΗΣΣΤΟΝ ΗΛΕΚΤΡΙΣΜΟ - Ε΄ ΤΑΞΗΣ ΟΝΟΜΑΤΕΠΩΝΥΜΟ:______________________________________________ 8-2-2013 Κύκλωσε τις σωστές απαντήσεις (ΔΥΟ ΣΩΣΤΕΣ σε κάθε ερώτηση) (18χ1,5=27β) 1. Τα νετρόνια Α. βρίσκονται στον πυρήνα Β. βρίσκονται γύρω από τον πυρήνα Γ. έχουν θετικό φορτίο Δ. έχουν αρνητικό φορτίο Ε. δεν έχουν φορτίο 2. Τα πρωτόνια Α. βρίσκονται στον πυρήνα Β. βρίσκονται γύρω από τον πυρήνα Γ. έχουν θετικό φορτίο Δ. έχουν αρνητικό φορτίο Ε. δεν έχουν φορτίο 3. Τα ηλεκτρόνια Α. βρίσκονται στον πυρήνα Β. βρίσκονται γύρω από τον πυρήνα Γ. έχουν θετικό φορτίο Δ. έχουν αρνητικό φορτίο Ε. δεν έχουν φορτίο Κύκλωσε τις σωστές απαντήσεις (ΜΙΑ ΣΩΣΤΗ σε κάθε ερώτηση) 4. Τα σώματα γύρω μας είναι: Α. ηλεκτρικά ουδέτερα Β. φορτισμένα αρνητικά Γ. φορτισμένα θετικά 5. Ίσο είναι το ηλεκτρικό φορτίο των..... Α. πρωτονίων και των νετρονίων Β. των πρωτονίων και των ηλεκτρονίων Γ. των νετρονίων και των ηλεκτρονίων 6. Ηλεκτρικό ρεύμα ονομάζουμε Α. την κίνηση των ελεύθερων πρωτονίων Β. την κίνηση των ελεύθερων νετρονίων Γ. την κίνηση των ελεύθερων ηλεκτρονίων Δ. την κίνηση των ατόμων 7. Οι μπαταρίες σ΄ ένα κύκλωμα δημιουργούν ελεύθερα ηλεκτρόνια. Σωστό Λάθος 8. Όλες οι μπαταρίες έχουν δύο πόλους, τον αρνητικό και τον ουδέτερο. Σωστό Λάθος 9. Οι συσκευές στην ηλεκτρική εγκατάσταση του σπιτιού μας είναι συνδεδεμένες σε σειρά. Σωστό Λάθος 10. Το σώμα απ’ το οποίο φεύγουν ηλεκτρόνια φορτίζεται θετικά. Σωστό Λάθος 11. Το ηλεκτρικό ρεύμα ρέει εύκολα στους μονωτές, όχι όμως και στους αγωγούς. Σωστό Λάθος 12. Το σώμα που έχει περίσσεια ηλεκτρονίων είναι φορτισμένο αρνητικά. Σωστό Λάθος 13. Δύο σώματα όμοια φορτισμένα απωθούνται. Σωστό Λάθος 14. Ο ηλεκτρισμός πήρε το όνομά του από το κεχριμπάρι. Σωστό Λάθος 15. Ο ηλεκτρισμός είναι δημιούργημα του ανθρώπου. Σωστό Λάθος ΒΑΘΜΟΣ ____ / 10 Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.62

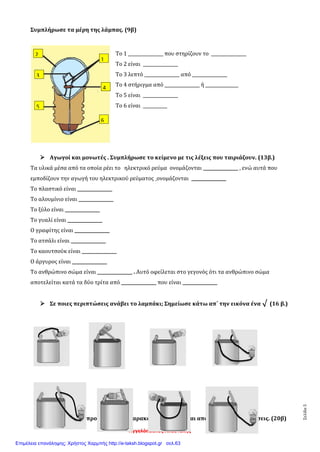

- 63. Αγγελόπουλος Αποστόλης Σελίδα5 1 4 6 5 3 2 Συμπλήρωσε ταμέρη της λάμπας. (9β) Το 1 ________________ που στηρίζουν το ________________ To 2 είναι ________________ Το 3 λεπτό ________________ από ________________ Το 4 στήριγμα από ________________ ή _______________ Το 5 είναι ________________ Το 6 είναι ___________ Αγωγοί και μονωτές . Συμπλήρωσε το κείμενο με τις λέξεις που ταιριάζουν. (13β.) Τα υλικά μέσα από τα οποία ρέει το ηλεκτρικό ρεύμα ονομάζονται ________________ , ενώ αυτά που εμποδίζουν την αγωγή του ηλεκτρικού ρεύματος ονομάζονται ________________ Το πλαστικό είναι ________________ Το αλουμίνιο είναι ________________ Το ξύλο είναι ________________ Το γυαλί είναι ________________ Ο γραφίτης είναι ________________ Το ατσάλι είναι ________________ Το καουτσούκ είναι ________________ Ο άργυρος είναι ________________ Το ανθρώπινο σώμα είναι ________________ . Αυτό οφείλεται στο γεγονός ότι τα ανθρώπινο σώμα αποτελείται κατά τα δύο τρίτα από ________________ που είναι ________________ Σε ποιες περιπτώσεις ανάβει το λαμπάκι; Σημείωσε κάτω απ΄ την εικόνα ένα √ (16 β.) Παρατήρησε προσεκτικά το παρακάτω κύκλωμα και απάντησε στις ερωτήσεις. (20β) Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.63

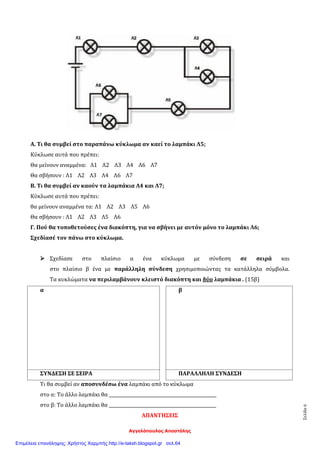

- 64. Αγγελόπουλος Αποστόλης Σελίδα6 Α. Τιθα συμβεί στο παραπάνω κύκλωμα αν καεί το λαμπάκι Λ5; Κύκλωσε αυτά που πρέπει: Θα μείνουν αναμμένα: Λ1 Λ2 Λ3 Λ4 Λ6 Λ7 Θα σβήσουν : Λ1 Λ2 Λ3 Λ4 Λ6 Λ7 Β. Τι θα συμβεί αν καούν τα λαμπάκια Λ4 και Λ7; Κύκλωσε αυτά που πρέπει: θα μείνουν αναμμένα τα: Λ1 Λ2 Λ3 Λ5 Λ6 Θα σβήσουν : Λ1 Λ2 Λ3 Λ5 Λ6 Γ. Πού θα τοποθετούσες ένα διακόπτη, για να σβήνει με αυτόν μόνο το λαμπάκι Λ6; Σχεδίασέ τον πάνω στο κύκλωμα. Σχεδίασε στο πλαίσιο α ένα κύκλωμα με σύνδεση σε σειρά και στο πλαίσιο β ένα με παράλληλη σύνδεση χρησιμοποιώντας τα κατάλληλα σύμβολα. Τα κυκλώματα να περιλαμβάνουν κλειστό διακόπτη και δύο λαμπάκια . (15β) α β ΣΥΝΔΕΣΗ ΣΕ ΣΕΙΡΑ ΠΑΡΑΛΛΗΛΗ ΣΥΝΔΕΣΗ Τι θα συμβεί αν αποσυνδέσω ένα λαμπάκι από το κύκλωμα στο α: Το άλλο λαμπάκι θα _________________________________________________ στο β: Το άλλο λαμπάκι θα _________________________________________________ ΑΠΑΝΤΗΣΕΙΣ Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.64

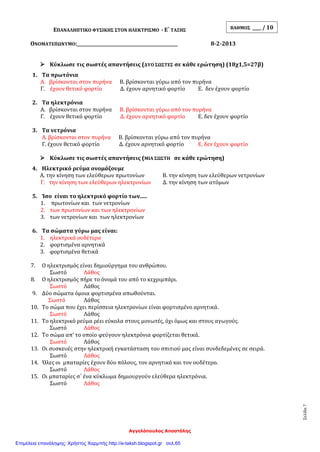

- 65. Αγγελόπουλος Αποστόλης Σελίδα7 ΕΠΑΝΑΛΗΠΤΙΚΟ ΦΥΣΙΚΗΣΣΤΟΝ ΗΛΕΚΤΡΙΣΜΟ - Ε΄ ΤΑΞΗΣ ΟΝΟΜΑΤΕΠΩΝΥΜΟ:______________________________________________ 8-2-2013 Κύκλωσε τις σωστές απαντήσεις (ΔΥΟ ΣΩΣΤΕΣ σε κάθε ερώτηση) (18χ1,5=27β) 1. Τα πρωτόνια Α. βρίσκονται στον πυρήνα Β. βρίσκονται γύρω από τον πυρήνα Γ. έχουν θετικό φορτίο Δ. έχουν αρνητικό φορτίο Ε. δεν έχουν φορτίο 2. Τα ηλεκτρόνια Α. βρίσκονται στον πυρήνα Β. βρίσκονται γύρω από τον πυρήνα Γ. έχουν θετικό φορτίο Δ. έχουν αρνητικό φορτίο Ε. δεν έχουν φορτίο 3. Τα νετρόνια Α. βρίσκονται στον πυρήνα Β. βρίσκονται γύρω από τον πυρήνα Γ. έχουν θετικό φορτίο Δ. έχουν αρνητικό φορτίο Ε. δεν έχουν φορτίο Κύκλωσε τις σωστές απαντήσεις (ΜΙΑ ΣΩΣΤΗ σε κάθε ερώτηση) 4. Ηλεκτρικό ρεύμα ονομάζουμε Α. την κίνηση των ελεύθερων πρωτονίων Β. την κίνηση των ελεύθερων νετρονίων Γ. την κίνηση των ελεύθερων ηλεκτρονίων Δ. την κίνηση των ατόμων 5. Ίσο είναι το ηλεκτρικό φορτίο των..... 1. πρωτονίων και των νετρονίων 2. των πρωτονίων και των ηλεκτρονίων 3. των νετρονίων και των ηλεκτρονίων 6. Τα σώματα γύρω μας είναι: 1. ηλεκτρικά ουδέτερα 2. φορτισμένα αρνητικά 3. φορτισμένα θετικά 7. Ο ηλεκτρισμός είναι δημιούργημα του ανθρώπου. Σωστό Λάθος 8. Ο ηλεκτρισμός πήρε το όνομά του από το κεχριμπάρι. Σωστό Λάθος 9. Δύο σώματα όμοια φορτισμένα απωθούνται. Σωστό Λάθος 10. Το σώμα που έχει περίσσεια ηλεκτρονίων είναι φορτισμένο αρνητικά. Σωστό Λάθος 11. Το ηλεκτρικό ρεύμα ρέει εύκολα στους μονωτές, όχι όμως και στους αγωγούς. Σωστό Λάθος 12. Το σώμα απ’ το οποίο φεύγουν ηλεκτρόνια φορτίζεται θετικά. Σωστό Λάθος 13. Οι συσκευές στην ηλεκτρική εγκατάσταση του σπιτιού μας είναι συνδεδεμένες σε σειρά. Σωστό Λάθος 14. Όλες οι μπαταρίες έχουν δύο πόλους, τον αρνητικό και τον ουδέτερο. Σωστό Λάθος 15. Οι μπαταρίες σ΄ ένα κύκλωμα δημιουργούν ελεύθερα ηλεκτρόνια. Σωστό Λάθος ΒΑΘΜΟΣ ____ / 10 Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.65

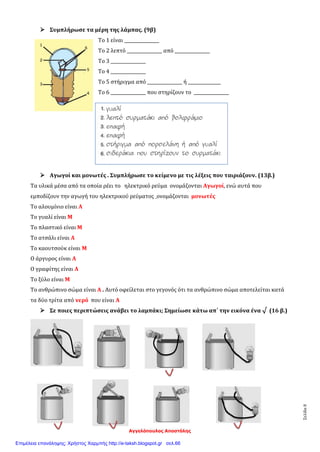

- 66. Αγγελόπουλος Αποστόλης Σελίδα8 Συμπλήρωσετα μέρη της λάμπας. (9β) To 1 είναι ________________ Το 2 λεπτό ________________ από ________________ Το 3 ________________ Το 4 ________________ Το 5 στήριγμα από ________________ ή _______________ Το 6 ________________ που στηρίζουν το ________________ Αγωγοί και μονωτές . Συμπλήρωσε το κείμενο με τις λέξεις που ταιριάζουν. (13β.) Τα υλικά μέσα από τα οποία ρέει το ηλεκτρικό ρεύμα ονομάζονται Αγωγοί, ενώ αυτά που εμποδίζουν την αγωγή του ηλεκτρικού ρεύματος ονομάζονται μονωτές Το αλουμίνιο είναι Α Το γυαλί είναι Μ Το πλαστικό είναι Μ Το ατσάλι είναι Α Το καουτσούκ είναι Μ Ο άργυρος είναι Α Ο γραφίτης είναι Α Το ξύλο είναι Μ Το ανθρώπινο σώμα είναι Α . Αυτό οφείλεται στο γεγονός ότι τα ανθρώπινο σώμα αποτελείται κατά τα δύο τρίτα από νερό που είναι Α Σε ποιες περιπτώσεις ανάβει το λαμπάκι; Σημείωσε κάτω απ΄ την εικόνα ένα √ (16 β.) Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.66

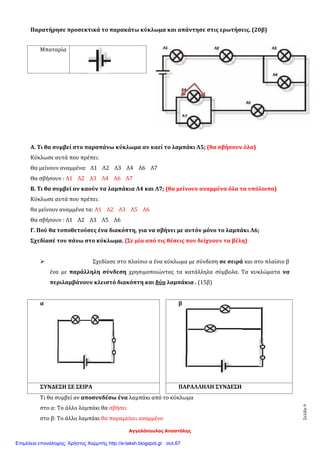

- 67. Αγγελόπουλος Αποστόλης Σελίδα9 Παρατήρησε προσεκτικάτο παρακάτω κύκλωμα και απάντησε στις ερωτήσεις. (20β) Α. Τι θα συμβεί στο παραπάνω κύκλωμα αν καεί το λαμπάκι Λ5; (θα σβήσουν όλα) Κύκλωσε αυτά που πρέπει: Θα μείνουν αναμμένα: Λ1 Λ2 Λ3 Λ4 Λ6 Λ7 Θα σβήσουν : Λ1 Λ2 Λ3 Λ4 Λ6 Λ7 Β. Τι θα συμβεί αν καούν τα λαμπάκια Λ4 και Λ7; (θα μείνουν αναμμένα όλα τα υπόλοιπα) Κύκλωσε αυτά που πρέπει: θα μείνουν αναμμένα τα: Λ1 Λ2 Λ3 Λ5 Λ6 Θα σβήσουν : Λ1 Λ2 Λ3 Λ5 Λ6 Γ. Πού θα τοποθετούσες ένα διακόπτη, για να σβήνει με αυτόν μόνο το λαμπάκι Λ6; Σχεδίασέ τον πάνω στο κύκλωμα. (Σε μία από τις θέσεις που δείχνουν τα βέλη) Σχεδίασε στο πλαίσιο α ένα κύκλωμα με σύνδεση σε σειρά και στο πλαίσιο β ένα με παράλληλη σύνδεση χρησιμοποιώντας τα κατάλληλα σύμβολα. Τα κυκλώματα να περιλαμβάνουν κλειστό διακόπτη και δύο λαμπάκια . (15β) α β ΣΥΝΔΕΣΗ ΣΕ ΣΕΙΡΑ ΠΑΡΑΛΛΗΛΗ ΣΥΝΔΕΣΗ Τι θα συμβεί αν αποσυνδέσω ένα λαμπάκι από το κύκλωμα στο α: Το άλλο λαμπάκι θα σβήσει στο β: Το άλλο λαμπάκι θα παραμείνει αναμμένο Μπαταρία Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.67

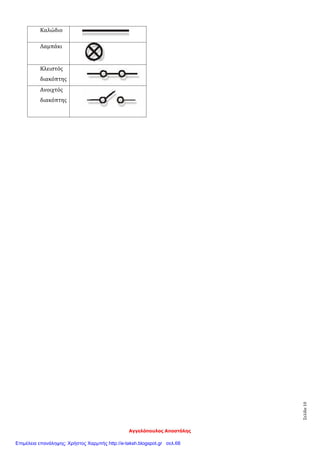

- 68. Αγγελόπουλος Αποστόλης Σελίδα10 Καλώδιο Λαμπάκι Κλειστός διακόπτης Ανοιχτός διακόπτης Επιμέλεια επανάληψης:Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.68
- 69. ΦΥΣΙΚΑ Ε΄ ΤΑΞΗΣ ΗΛΕΚΤΡΙΣΜΟΣ Ανακεφαλαιωτικήγραπτή δοκιμασία τ…. μαθητ……. …………………………………….. Α. Απαντώ με λίγα λόγια τι είναι: Ηλεκτρικό ρεύμα ………………………………………………………………………………… …………………………………………………………………………………………………………... Αγωγοί …………………………………………………………………………………………….. …………………………………………………………………………………………………………... Μονωτές………………………………………………………………………………………….... …………………………………………………………………………………………………………… Διακόπτης ……………………………………………………………………………………….... …………………………………………………………………………………………………………… Ασφάλεια ………………………………………………………………………………………….. …………………………………………………………………………………………………………… Β. Συμπληρώνω με τις κατάλληλες λέξεις: Οι πυρήνες των ατόμων αποτελούνται από …………………. και ………………….. Τα ηλεκτρόνια έχουν ……………………. ηλεκτρικό φορτίο. Τα …………………….. δεν έχουν ηλεκτρικό φορτίο. Δυο σώματα με διαφορετικό ηλεκτρικό φορτίο …………………………. μεταξύ τους. Δυο σώματα με ίδιο ηλεκτρικό φορτίο …………………………. Γ. Σχεδιάζω ένα κλειστό και ένα ανοιχτό κύκλωμα: Δ. Σε ένα κύκλωμα με μπαταρία και λαμπάκι σε λυχνιολαβή δεν ανάβει το λαμπάκι. Γράφω τις πιθανές αιτίες του προβλήματος. ……………………………………………………………………………………………………………….. ……………………………………………………………………………………………………………….. ………………………………………………………………………………………………………………. Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.69

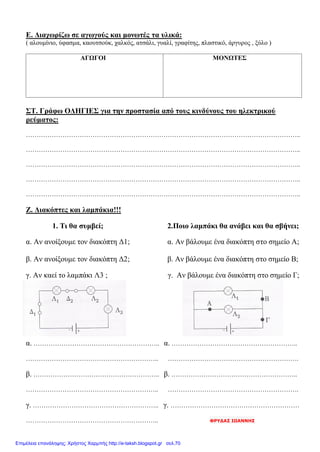

- 70. Ε. Διαχωρίζω σεαγωγούς και μονωτές τα υλικά: ( αλουμίνιο, ύφασμα, καουτσούκ, χαλκός, ατσάλι, γυαλί, γραφίτης, πλαστικό, άργυρος , ξύλο ) ΑΓΩΓΟΙ ΜΟΝΩΤΕΣ ΣΤ. Γράφω ΟΔΗΓΙΕΣ για την προστασία από τους κινδύνους του ηλεκτρικού ρεύματος: ……………………………………………………………………………………………………………….. ……………………………………………………………………………………………………………….. ……………………………………………………………………………………………………………….. ……………………………………………………………………………………………………………….. ……………………………………………………………………………………………………………….. Ζ. Διακόπτες και λαμπάκια!!! 1. Τι θα συμβεί; 2.Ποιο λαμπάκι θα ανάβει και θα σβήνει; α. Αν ανοίξουμε τον διακόπτη Δ1; α. Αν βάλουμε ένα διακόπτη στο σημείο Α; β. Αν ανοίξουμε τον διακόπτη Δ2; β. Αν βάλουμε ένα διακόπτη στο σημείο Β; γ. Αν καεί το λαμπάκι Λ3 ; γ. Αν βάλουμε ένα διακόπτη στο σημείο Γ; α. ………………………………………………….. α. ………………………………………………….. …………………………………………………….. ……………………………………………………. β. ………………………………………………….. β. ………………………………………………….. …………………………………………………….. ……………………………………………………. γ. ………………………………………………….. γ. …………………………………………………… …………………………………………………….. ΦΡΥΔΑΣ ΙΩΑΝΝΗΣ Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.70

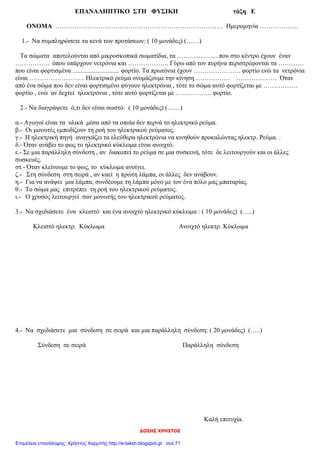

- 71. ΔΟΣΗΣ ΧΡΗΣΤΟΣ ΕΠΑΝΑΛΗΠΤΙΚΟ ΣΤΗΦΥΣΙΚΗ τάξη Ε ΟΝΟΜΑ …………………………………………………………………… Ημερομηνία ……………… 1.- Να συμπληρώσετε τα κενά των προτάσεων: ( 10 μονάδες) (……) Τα σώματα αποτελούνται από μικροσκοπικά σωματίδια, τα ………………. που στο κέντρο έχουν έναν ……………. όπου υπάρχουν νετρόνια και ………………. Γύρω από τον πυρήνα περιστρέφονται τα ………… που είναι φορτισμένα ............................. φορτίο. Τα πρωτόνια έχουν …………………. φορτίο ενώ τα νετρόνια είναι …………………….. Ηλεκτρικό ρεύμα ονομάζουμε την κίνηση ……………. ………………. Όταν από ένα σώμα που δεν είναι φορτισμένο φύγουν ηλεκτρόνια , τότε το σώμα αυτό φορτίζεται με ……………. φορτίο , ενώ αν δεχτεί ηλεκτρόνια , τότε αυτό φορτίζεται με …………….. φορτίο. 2.- Να διαγράψετε ό,τι δεν είναι σωστό: ( 10 μονάδες) (……) α.- Αγωγοί είναι τα υλικά μέσα από τα οποία δεν περνά το ηλεκτρικό ρεύμα. β.- Οι μονωτές εμποδίζουν τη ροή του ηλεκτρικού ρεύματος. γ.- Η ηλεκτρική πηγή αναγκάζει τα ελεύθερα ηλεκτρόνια να κινηθούν προκαλώντας ηλεκτρ. Ρεύμα. . δ.- Όταν ανάβει το φως το ηλεκτρικό κύκλωμα είναι ανοιχτό. ε.- Σε μια παράλληλη σύνδεση , αν διακοπεί το ρεύμα σε μια συσκευή, τότε δε λειτουργούν και οι άλλες συσκευές. στ.- Όταν κλείνουμε το φως, το κύκλωμα ανοίγει. ζ.- Στη σύνδεση στη σειρά , αν καεί η πρώτη λάμπα, οι άλλες δεν ανάβουν. η.- Για να ανάψει μια λάμπα, συνδέουμε τη λάμπα μόνο με τον ένα πόλο μας μπαταρίας. θ.- Το σώμα μας επιτρέπει τη ροή του ηλεκτρικού ρεύματος. ι.- Ο χρυσός λειτουργεί σαν μονωτής του ηλεκτρικού ρεύματος. 3.- Να σχεδιάσετε ένα κλειστό και ένα ανοιχτό ηλεκτρικό κύκλωμα : ( 10 μονάδες) (…..) Κλειστό ηλεκτρ. Κύκλωμα Ανοιχτό ηλεκτρ. Κύκλωμα 4.- Να σχεδιάσετε μια σύνδεση σε σειρά και μια παράλληλη σύνδεση: ( 20 μονάδες) (…..) Σύνδεση σε σειρά Παράλληλη σύνδεση Καλή επιτυχία. Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.71

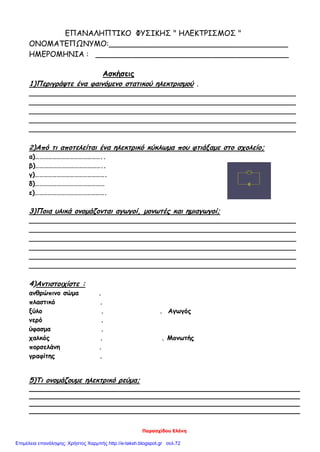

- 72. Παρασχίδου Ελένη ΕΠΑΝΑΛΗΠΤΙΚΟ ΦΥΣΙΚΗΣ" ΗΛΕΚΤΡΙΣΜΟΣ " ΟΝΟΜΑΤΕΠΩΝΥΜΟ:______________________________________ ΗΜΕΡΟΜΗΝΙΑ : _________________________________________ Ασκήσεις 1)Περιγράψτε ένα φαινόμενο στατικού ηλεκτρισμού . __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ 2)Από τι αποτελείται ένα ηλεκτρικό κύκλωμα που φτιάξαμε στο σχολείο; α)……………………………………….. β)……………………………………….. γ)…………………………………………. δ)………………………………………… ε)…………………………………………. 3)Ποια υλικά ονομάζονται αγωγοί, μονωτές και ημιαγωγοί; __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ 4)Αντιστοιχίστε : ανθρώπινο σώμα . πλαστικό . ξύλο . . Αγωγός νερό . ύφασμα . χαλκός . . Μονωτής πορσελάνη . γραφίτης . 5)Τι ονομάζουμε ηλεκτρικό ρεύμα; ____________________________________________________________________________________ ____________________________________________________________________________________ ____________________________________________________________________________________ ____________________________________________________________________________________ Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.72

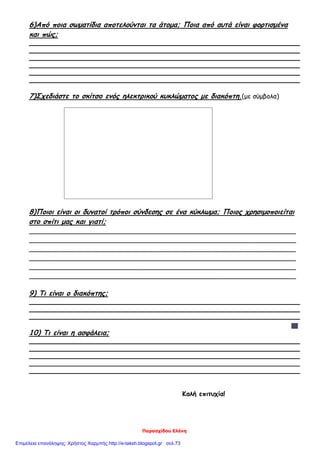

- 73. Παρασχίδου Ελένη 6)Από ποιασωματίδια αποτελούνται τα άτομα; Ποια από αυτά είναι φορτισμένα και πώς; ____________________________________________________________________________________ ____________________________________________________________________________________ ____________________________________________________________________________________ ____________________________________________________________________________________ ____________________________________________________________________________________ ____________________________________________________________________________________ 7)Σχεδιάστε το σκίτσο ενός ηλεκτρικού κυκλώματος με διακόπτη.(με σύμβολα) 8)Ποιοι είναι οι δυνατοί τρόποι σύνδεσης σε ένα κύκλωμα; Ποιος χρησιμοποιείται στο σπίτι μας και γιατί; __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ 9) Τι είναι ο διακόπτης; ____________________________________________________________________________________ ____________________________________________________________________________________ ____________________________________________________________________________________ 10) Τι είναι η ασφάλεια; ____________________________________________________________________________________ ____________________________________________________________________________________ ____________________________________________________________________________________ ____________________________________________________________________________________ ____________________________________________________________________________________ Καλή επιτυχία! Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.73

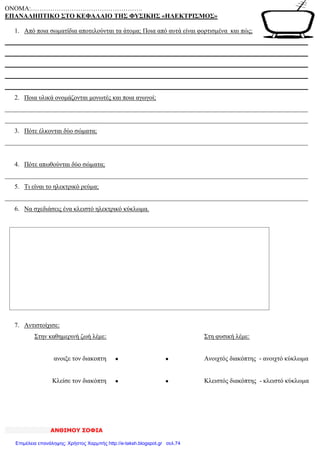

- 74. ΑΝΘΙΜΟΥ ΣΟΦΙΑ ΟΝΟΜΑ:……………………………………………. ΕΠΑΝΑΛΗΠΤΙΚΟ ΣΤΟΚΕΦΑΛΑΙΟ ΤΗΣ ΦΥΣΙΚΗΣ «ΗΛΕΚΤΡΙΣΜΟΣ» 1. Από ποια σωματίδια αποτελούνται τα άτομα; Ποια από αυτά είναι φορτισμένα και πώς; ______________________________________________________________________________________________ ______________________________________________________________________________________________ ______________________________________________________________________________________________ ______________________________________________________________________________________________ ______________________________________________________________________________________________ 2. Ποια υλικά ονομάζονται μονωτές και ποια αγωγοί; ______________________________________________________________________________________________ ______________________________________________________________________________________________ 3. Πότε έλκονται δύο σώματα; ______________________________________________________________________________________________ 4. Πότε απωθούνται δύο σώματα; ______________________________________________________________________________________________ 5. Τι είναι το ηλεκτρικό ρεύμα; ______________________________________________________________________________________________ 6. Να σχεδιάσεις ένα κλειστό ηλεκτρικό κύκλωμα. 7. Αντιστοίχισε: Στην καθημερινή ζωή λέμε: Στη φυσική λέμε: ανοιξε τον διακοπτη Ανοιχτός διακόπτης - ανοιχτό κύκλωμα Κλείσε τον διακόπτη Κλειστός διακόπτης - κλειστό κύκλωμα Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.74

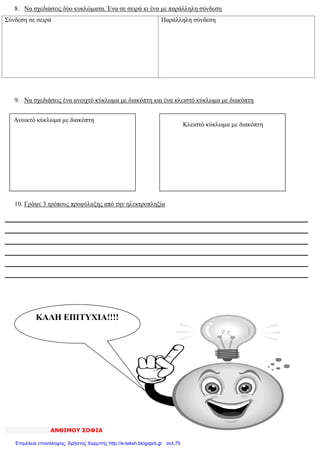

- 75. ΑΝΘΙΜΟΥ ΣΟΦΙΑ 8. Νασχεδιάσεις δύο κυκλώματα. Ένα σε σειρά κι ένα με παράλληλη σύνδεση Σύνδεση σε σειρά Παράλληλη σύνδεση 9. Να σχεδιάσεις ένα ανοιχτό κύκλωμα με διακόπτη και ένα κλειστό κύκλωμα με διακόπτη 10. Γράψε 3 τρόπους προφύλαξης από την ηλεκτροπληξία ______________________________________________________________________________________________ ______________________________________________________________________________________________ ______________________________________________________________________________________________ ______________________________________________________________________________________________ ______________________________________________________________________________________________ ______________________________________________________________________________________________ Ανοικτό κύκλωμα με διακόπτη Κλειστό κύκλωμα με διακόπτη ΚΑΛΗ ΕΠΙΤΥΧΙΑ!!!! Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.75

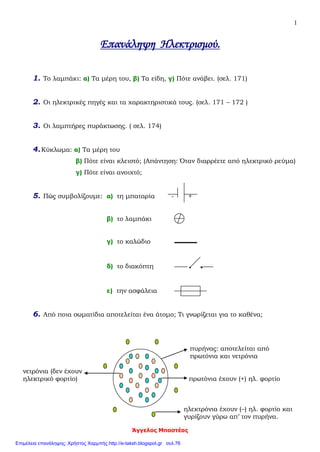

- 76. Άγγελος Μπαστέας 1 Επανάληψη Ηλεκτρισμού. 1.Το λαμπάκι: α) Τα μέρη του, β) Τα είδη, γ) Πότε ανάβει. (σελ. 171) 2. Οι ηλεκτρικές πηγές και τα χαρακτηριστικά τους. (σελ. 171 – 172 ) 3. Οι λαμπτήρες πυράκτωσης. ( σελ. 174) 4.Κύκλωμα: α) Τα μέρη του β) Πότε είναι κλειστό; (Απάντηση: Όταν διαρρέετε από ηλεκτρικό ρεύμα) γ) Πότε είναι ανοιχτό; 5. Πώς συμβολίζουμε: α) τη μπαταρία - + β) το λαμπάκι γ) το καλώδιο δ) το διακόπτη . . ε) την ασφάλεια 6. Από ποια σωματίδια αποτελείται ένα άτομο; Τι γνωρίζεται για το καθένα; πυρήνας: αποτελείται από πρωτόνια και νετρόνια νετρόνια (δεν έχουν ηλεκτρικό φορτίο) πρωτόνια έχουν (+) ηλ. φορτίο ηλεκτρόνια έχουν (–) ηλ. φορτίο και γυρίζουν γύρω απ’ τον πυρήνα. Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.76

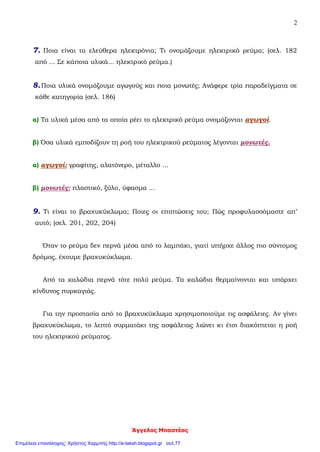

- 77. Άγγελος Μπαστέας 2 7. Ποιαείναι τα ελεύθερα ηλεκτρόνια; Τι ονομάζουμε ηλεκτρικό ρεύμα; (σελ. 182 από ... Σε κάποια υλικά... ηλεκτρικό ρεύμα.) 8.Ποια υλικά ονομάζουμε αγωγούς και ποια μονωτές; Ανάφερε τρία παραδείγματα σε κάθε κατηγορία (σελ. 186) α) Τα υλικά μέσα από τα οποία ρέει το ηλεκτρικό ρεύμα ονομάζονται αγωγοί. β) Όσα υλικά εμποδίζουν τη ροή του ηλεκτρικού ρεύματος λέγονται μονωτές. α) αγωγοί: γραφίτης, αλατόνερο, μέταλλο ... β) μονωτές: πλαστικό, ξύλο, ύφασμα ... 9. Τι είναι το βραχυκύκλωμα; Ποιες οι επιπτώσεις του; Πώς προφυλασσόμαστε απ’ αυτό; (σελ. 201, 202, 204) Όταν το ρεύμα δεν περνά μέσα από το λαμπάκι, γιατί υπήρχε άλλος πιο σύντομος δρόμος, έχουμε βραχυκύκλωμα. Από τα καλώδια περνά τότε πολύ ρεύμα. Τα καλώδια θερμαίνονται και υπάρχει κίνδυνος πυρκαγιάς. Για την προστασία από το βραχυκύκλωμα χρησιμοποιούμε τις ασφάλειες. Αν γίνει βραχυκύκλωμα, το λεπτό συρματάκι της ασφάλειας λιώνει κι έτσι διακόπτεται η ροή του ηλεκτρικού ρεύματος. Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.77

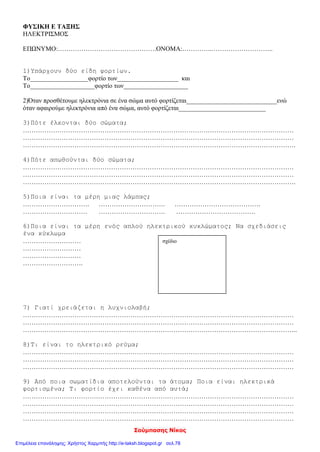

- 78. Σούμπασης Νίκος ΦΥΣΙΚΗ ΕΤΑΞΗΣ ΗΛΕΚΤΡΙΣΜΟΣ ΕΠΩΝΥΜΟ:……………………………………….ΟΝΟΜΑ:…………..……………………….. 1)Υπάρχουν δύο είδη φορτίων. Το__________________φορτίο των___________________ και Το____________________φορτίο των____________________ 2)Όταν προσθέτουμε ηλεκτρόνια σε ένα σώμα αυτό φορτίζεται____________________________ενώ όταν αφαιρούμε ηλεκτρόνια από ένα σώμα, αυτό φορτίζεται___________________________ 3)Πότε έλκονται δύο σώματα; ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ………………………………………………………………………………………………………………. 4)Πότε απωθούνται δύο σώματα; ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ………………………………………………………………………………………………………………. 5)Ποια είναι τα μέρη μιας λάμπας; …………………………. …………………………. …………………………………. ………………………… …………………………. ………………………………. 6)Ποια είναι τα μέρη ενός απλού ηλεκτρικού κυκλώματος; Να σχεδιάσεις ένα κύκλωμα ……………………… ……………………… ……………………… ………………………. 7) Γιατί χρειάζεται η λυχνιολαβή; ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………….. 8)Τι είναι το ηλεκτρικό ρεύμα; ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… 9) Από ποια σωματίδια αποτελούνται τα άτομα; Ποια είναι ηλεκτρικά φορτισμένα; Τι φορτίο έχει καθένα από αυτά; ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… σχέδιο Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.78

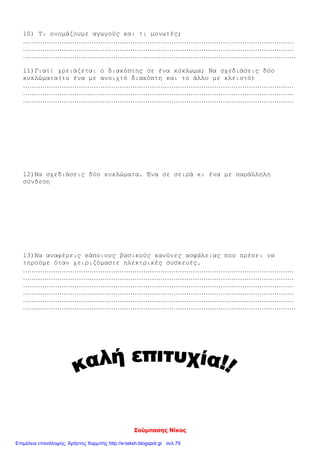

- 79. Σούμπασης Νίκος 10) Τιονομάζουμε αγωγούς και τι μονωτές; ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ………………………………………………………………………………………………………………. 11)Γιατί χρειάζεται ο διακόπτης σε ένα κύκλωμα; Να σχεδιάσεις δύο κυκλώματα(το ένα με ανοιχτό διακόπτη και το άλλο με κλειστό) ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… 12)Να σχεδιάσεις δύο κυκλώματα. Ένα σε σειρά κι ένα με παράλληλη σύνδεση 13)Να αναφέρεις κάποιους βασικούς κανόνες ασφάλειας που πρέπει να τηρούμε όταν χειριζόμαστε ηλεκτρικές συσκευές. ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ………………………………………………………………………………………………………………. Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.79

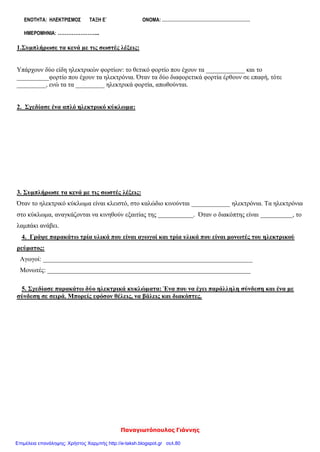

- 80. Παναγιωτόπουλος Γιάννης ΕΝΟΤΗΤΑ: ΗΛΕΚΤΡΙΣΜΟΣΤΑΞΗ Ε΄ ΟΝΟΜΑ: …………………………………………………… ΗΜΕΡΟΜΗΝΙΑ: …………………... 1.Συμπλήρωσε τα κενά με τις σωστές λέξεις: Υπάρχουν δύο είδη ηλεκτρικών φορτίων: το θετικό φορτίο που έχουν τα ____________ και το __________φορτίο που έχουν τα ηλεκτρόνια. Όταν τα δύο διαφορετικά φορτία έρθουν σε επαφή, τότε _________, ενώ τα τα _________ ηλεκτρικά φορτία, απωθούνται. 2. Σχεδίασε ένα απλό ηλεκτρικό κύκλωμα: 3. Συμπλήρωσε τα κενά με τις σωστές λέξεις: Όταν το ηλεκτρικό κύκλωμα είναι κλειστό, στο καλώδιο κινούνται ____________ ηλεκτρόνια. Τα ηλεκτρόνια στο κύκλωμα, αναγκάζονται να κινηθούν εξαιτίας της ___________. Όταν ο διακόπτης είναι __________, το λαμπάκι ανάβει. 4. Γράψε παρακάτω τρία υλικά που είναι αγωγοί και τρία υλικά που είναι μονωτές του ηλεκτρικού ρεύματος: Αγωγοί: _________________________________________________________________ Μονωτές: _______________________________________________________________ 5. Σχεδίασε παρακάτω δύο ηλεκτρικά κυκλώματα: Ένα που να έχει παράλληλη σύνδεση και ένα με σύνδεση σε σειρά. Μπορείς εφόσον θέλεις, να βάλεις και διακόπτες. Επιμέλεια επανάληψης: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.80
