Uploaded byHirokazu Onomichi

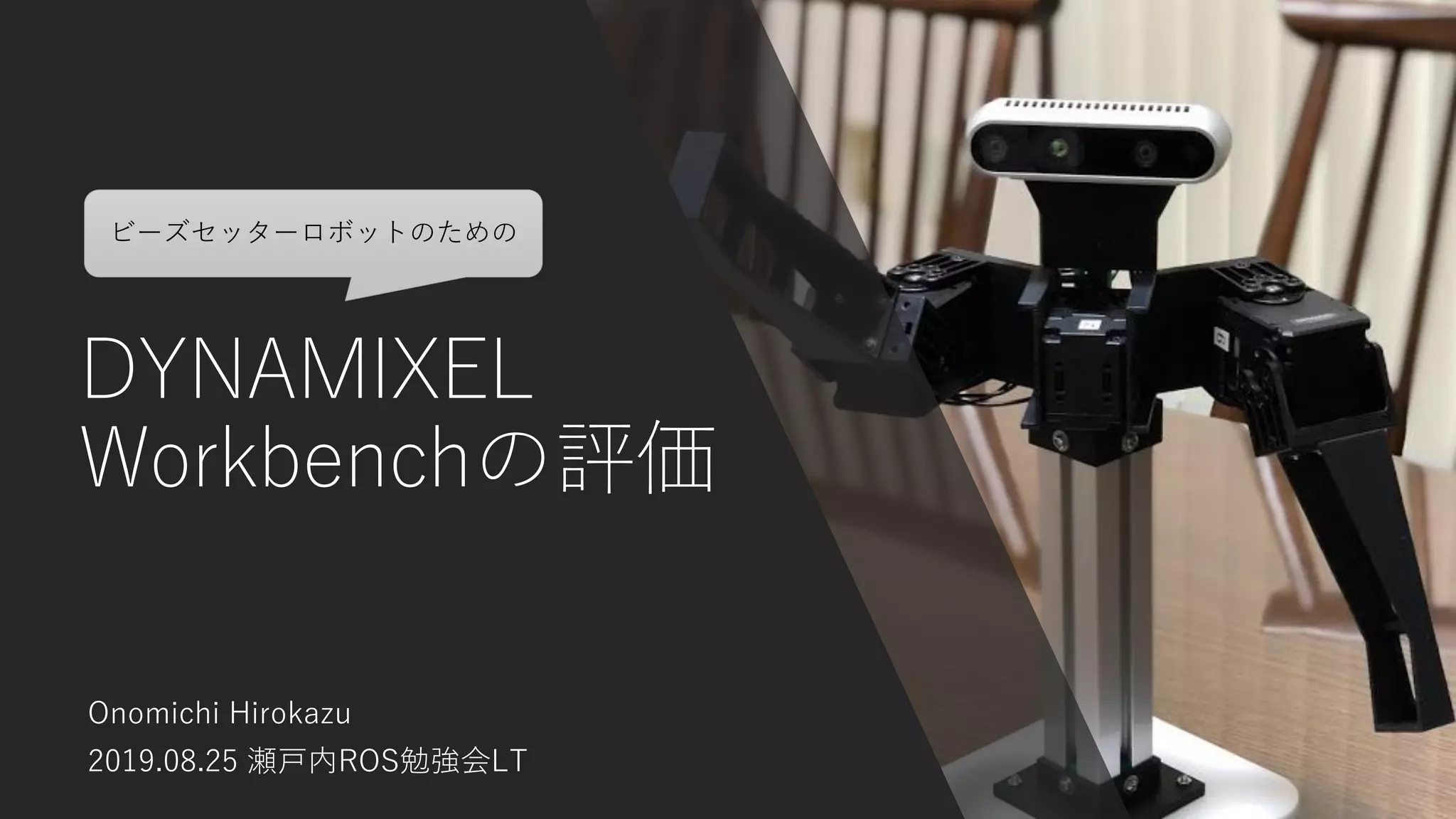

ビーズセッターロボットのためのDYNAMIXEL Workbenchの評価
ビーズセッターロボットのために DYNAMIXEL Workbench (ROS版)を使ってみて、ハマったところやその感想など。 2019/08/25 瀬戸内ROS勉強会(第03回)LT資料
![SSII2022 [TS2] 自律移動ロボットのためのロボットビジョン〜 オープンソースの自動運転ソフトAutowareを解説 〜](https://cdn.slidesharecdn.com/ss_thumbnails/ts2ssii2022r4-220607054405-1c6b5fc2-thumbnail.jpg?width=640&height=640&fit=bounds)
![[DL輪読会]Learning Transferable Visual Models From Natural Language Supervision](https://cdn.slidesharecdn.com/ss_thumbnails/dlkobayashi0115-210115012308-thumbnail.jpg?width=640&height=640&fit=bounds)
ビーズセッターロボットのためのDYNAMIXEL Workbenchの評価
- 1.
- 2. Onomichi Hirokazu みっちー =Micchy @Dream_Drive • 本業は医療機器の会社 医療ソフトウェア＝画像診断関連etc… • メイカー系イベントやロボコンをうろうろ • 社会人ロボコニスト • ROSCon JP2018からボチボチROSを使い始める • Dynamixelユーザー 14年 (2005年～) 自己紹介
- 3.
- 4. ROS対応の ロボット用アクチュエータといえば… rosserial + Arduino+ PWMサーボ？ いやいやいや！？
- 5.

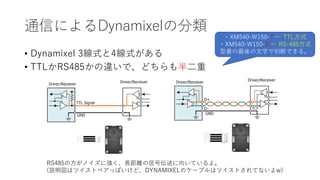

- 6. 通信によるDynamixelの分類 • Dynamixel 3線式と4線式がある •TTLかRS485かの違いで、どちらも半二重 RS485の方がノイズに強く、長距離の信号伝送に向いているよ。 (説明図はツイストペアっぽいけど、DYNAMIXELのケーブルはツイストされてないよw) ・XM540-W150-T ← TTL方式 ・XM540-W150-R ← RS-485方式 型番の最後の文字で判断できる。
- 7.

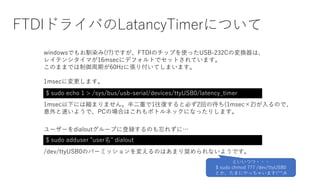

- 8. FTDIドライバのLatancyTimerについて $ sudo echo1 > /sys/bus/usb-serial/devices/ttyUSB0/latency_timer windowsでもお馴染み(!?)ですが、FTDIのチップを使ったUSB-232Cの変換器は、 レイテンシタイマが16msecにデフォルトでセットされています。 このままでは制御周期が60Hzに張り付いてしまいます。 1msecに変更します。 1msec以下には縮まりません。半二重で1往復すると必ず2回の待ち(1msec×2)が入るので、 意外と速いようで、PCの場合はこれもボトルネックになったりします。 $ sudo adduser "user名" dialout ユーザーをdialoutグループに登録するのも忘れずに… /dev/ttyUSB0のパーミッションを変えるのはあまり奨められないようです。 といいつつ・・・ $ sudo chmod 777 /dev/ttyUSB0 とか、たまにやっちゃいます(^^;A

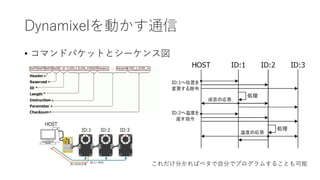

- 9.

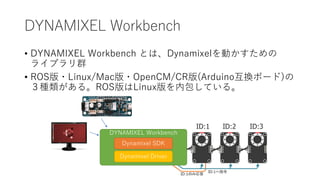

- 10. DYNAMIXEL Workbench • DYNAMIXELWorkbench とは、Dynamixelを動かすための ライブラリ群 • ROS版・Linux/Mac版・OpenCM/CR版(Arduino互換ボード)の ３種類がある。ROS版はLinux版を内包している。 DYNAMIXEL Workbench Dynamixel SDK Dynamixel Driver

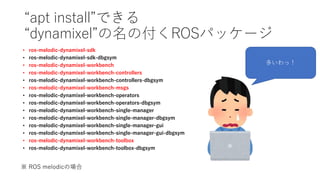

- 11. “apt install”できる “dynamixel”の名の付くROSパッケージ • ros-melodic-dynamixel-sdk •ros-melodic-dynamixel-sdk-dbgsym • ros-melodic-dynamixel-workbench • ros-melodic-dynamixel-workbench-controllers • ros-melodic-dynamixel-workbench-controllers-dbgsym • ros-melodic-dynamixel-workbench-msgs • ros-melodic-dynamixel-workbench-operators • ros-melodic-dynamixel-workbench-operators-dbgsym • ros-melodic-dynamixel-workbench-single-manager • ros-melodic-dynamixel-workbench-single-manager-dbgsym • ros-melodic-dynamixel-workbench-single-manager-gui • ros-melodic-dynamixel-workbench-single-manager-gui-dbgsym • ros-melodic-dynamixel-workbench-toolbox • ros-melodic-dynamixel-workbench-toolbox-dbgsym 多いわっ！ ※ ROS melodicの場合
- 12.
- 13. dynamixel_controller.launch <launch> <arg name="usb_port" default="/dev/ttyUSB0"/> <argname="dxl_baud_rate" default=“1000000"/> <arg name="namespace" default="dynamixel_workbench"/> <arg name="use_moveit" default="false"/> <arg name="use_joint_state" default="true"/> <arg name="use_cmd_vel" default="false"/> <param name="dynamixel_info" value="$(find dynamixel_workbench_controllers)/config/basic.yaml"/> <node name="$(arg namespace)" pkg="dynamixel_workbench_controllers" type="dynamixel_workbench_controllers" required="true" output="screen" args="$(arg usb_port) $(arg dxl_baud_rate)"> <param name="use_moveit" value="$(arg use_moveit)"/> <param name="use_joint_states_topic" value="$(arg use_joint_state)"/> <param name="use_cmd_vel_topic" value="$(arg use_cmd_vel)"/> <rosparam> publish_period: 0.010 dxl_read_period: 0.010 dxl_write_period: 0.010 mobile_robot_config: <!--this values will be set when 'use_cmd_vel' is true--> seperation_between_wheels: 0.160 <!--default value is set by reference of TB3--> radius_of_wheel: 0.033 <!--default value is set by reference of TB3--> </rosparam> </node> </launch> Joint_stateが100Hzでpublishされる YAML記法のコンフィグファイル joint/wheelの定義 どのtopicを使う？ シリアルポートの設定 wheel使用時のパラメータ

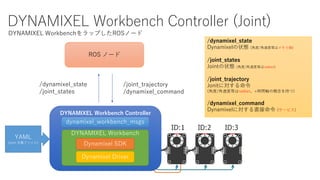

- 14. DYNAMIXEL Workbench Controller(Joint) DYNAMIXEL Workbench Controller DYNAMIXEL Workbench Dynamixel SDK Dynamixel Driver dynamixel_workbench_msgs ROS ノード /dynamixel_state /joint_states /joint_trajectory /dynamixel_command YAML (joint 定義ファイル) /dynamixel_state Dynamixelの状態 (角度/角速度等はメモリ値) /joint_states Jointの状態 (角度/角速度等はradian) /joint_trajectory Jonitに対する命令 (角度/角速度等はradian、+時間軸の概念を持つ) /dynamixel_command Dynamixelに対する直接命令 (サービス) DYNAMIXEL WorkbenchをラップしたROSノード

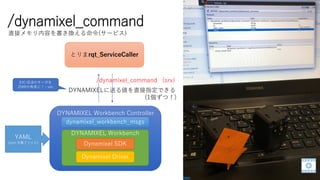

- 15. /dynamixel_command DYNAMIXEL Workbench Controller DYNAMIXELWorkbench Dynamixel SDK Dynamixel Driver dynamixel_workbench_msgs とりまrqt_ServiceCaller /dynamixel_command (srv) YAML (joint 定義ファイル) DYNAMIXELに送る値を直接指定できる (1個ずつ！) EX) ID:8のサーボを 2048の角度に！…etc 直接メモリ内容を書き換える命令(サービス)

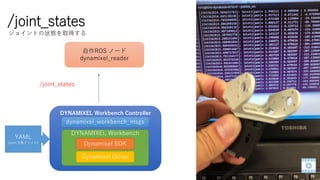

- 16. /joint_states DYNAMIXEL Workbench Controller DYNAMIXELWorkbench Dynamixel SDK Dynamixel Driver dynamixel_workbench_msgs 自作ROS ノード dynamixel_reader /joint_states YAML (joint 定義ファイル) ジョイントの状態を取得する

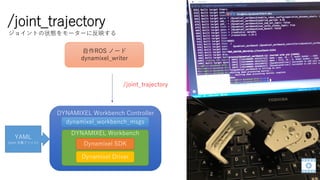

- 17. /joint_trajectory DYNAMIXEL Workbench Controller DYNAMIXELWorkbench Dynamixel SDK Dynamixel Driver dynamixel_workbench_msgs 自作ROS ノード dynamixel_writer /joint_trajectory YAML (joint 定義ファイル) ジョイントの状態をモーターに反映する

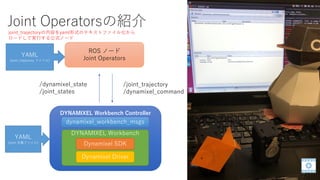

- 18. Joint Operatorsの紹介 DYNAMIXEL WorkbenchController DYNAMIXEL Workbench Dynamixel SDK Dynamixel Driver dynamixel_workbench_msgs ROS ノード Joint Operators /dynamixel_state /joint_states /joint_trajectory /dynamixel_command YAML (joint 定義ファイル) joint_trajectoryの内容をyaml形式のテキストファイル化から ロードして実行する公式ノード YAML (joint_trajectory ファイル)
- 19. joint_trajectoryとは • JointTrajectoryPoint • 1関節分の位置指令(角度)、速度指令(角速度)、加速度指令(角加速度)、力指 令(トルク)とスタートからの実行時間がセットになったもの •JointTrajectory • JointTrajectoryPointを複数関節分まとめたもの、かつその関節の名前の定義 ・ジョイント名[] ・JointTrajectryPoint [] ・位置[] ・速度[] ・加速度[] ・力指令[] ・スタートからの時間[]

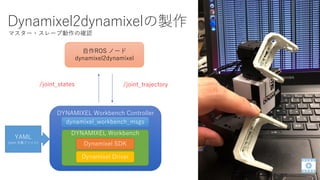

- 20. Dynamixel2dynamixelの製作 DYNAMIXEL Workbench Controller DYNAMIXELWorkbench Dynamixel SDK Dynamixel Driver dynamixel_workbench_msgs 自作ROS ノード dynamixel2dynamixel /joint_states /joint_trajectory YAML (joint 定義ファイル) マスター・スレーブ動作の確認
- 21.

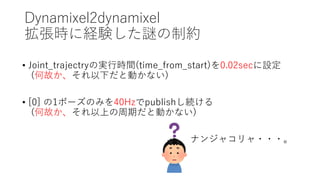

- 23. Dynamixel2dynamixel 拡張時に経験した謎の制約 • Joint_trajectryの実行時間(time_from_start)を0.02secに設定 (何故か、それ以下だと動かない) • [0]の1ポーズのみを40Hzでpublishし続ける (何故か、それ以上の周期だと動かない) ナンジャコリャ・・・。

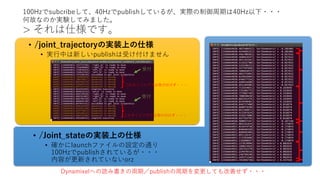

- 25. > それは仕様です。 • /joint_trajectoryの実装上の仕様 •実行中は新しいpublishは受け付けません Dynamixelへの読み書きの周期／publishの周期を変更しても改善せず・・・ 100Hzでsubcribeして、40Hzでpublishしているが、実際の制御周期は40Hz以下・・・ 何故なのか実験してみました。 このタイミングでは受け付けず・・・ このタイミングでは受け付けず・・・ 受付 受付 • /Joint_stateの実装上の仕様 • 確かにlaunchファイルの設定の通り 100Hzでpublishされているが・・・ 内容が更新されていないorz

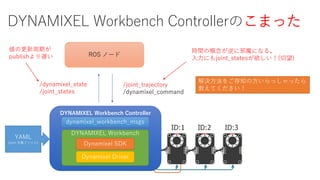

- 26. DYNAMIXEL Workbench Controllerのこまった DYNAMIXELWorkbench Controller DYNAMIXEL Workbench Dynamixel SDK Dynamixel Driver dynamixel_workbench_msgs ROS ノード /dynamixel_state /joint_states /joint_trajectory /dynamixel_command YAML (joint 定義ファイル) 時間の概念が逆に邪魔になる。 入力にもjoint_statesが欲しい！(切望) 解決方法をご存知の方いらっしゃったら 教えてください！ 値の更新周期が publishより遅い

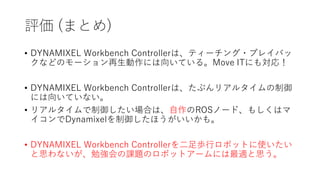

- 27. 評価 (まとめ) • DYNAMIXELWorkbench Controllerは、ティーチング・プレイバッ クなどのモーション再生動作には向いている。Move ITにも対応！ • DYNAMIXEL Workbench Controllerは、たぶんリアルタイムの制御 には向いていない。 • リアルタイムで制御したい場合は、自作のROSノード、もしくはマ イコンでDynamixelを制御したほうがいいかも。 • DYNAMIXEL Workbench Controllerを二足歩行ロボットに使いたい と思わないが、勉強会の課題のロボットアームには最適と思う。
