Notesコンソーシアム 九州地区研究会 2016 のセミナーで説明に使ったスライドです。 RESTとは、なぜRESTなのか、DominoでRESTを使うには？その事例などの紹介です。

1. IBM Domino
&
REST
2016年6月10日
Notesコンソーシアム
九州地区研究会 2016
6/9/2016
Ricoh IT Solutions Co.,Ltd. 1
海老原 賢次
リコーITソリューションズ株式会社
鹿児島事業所

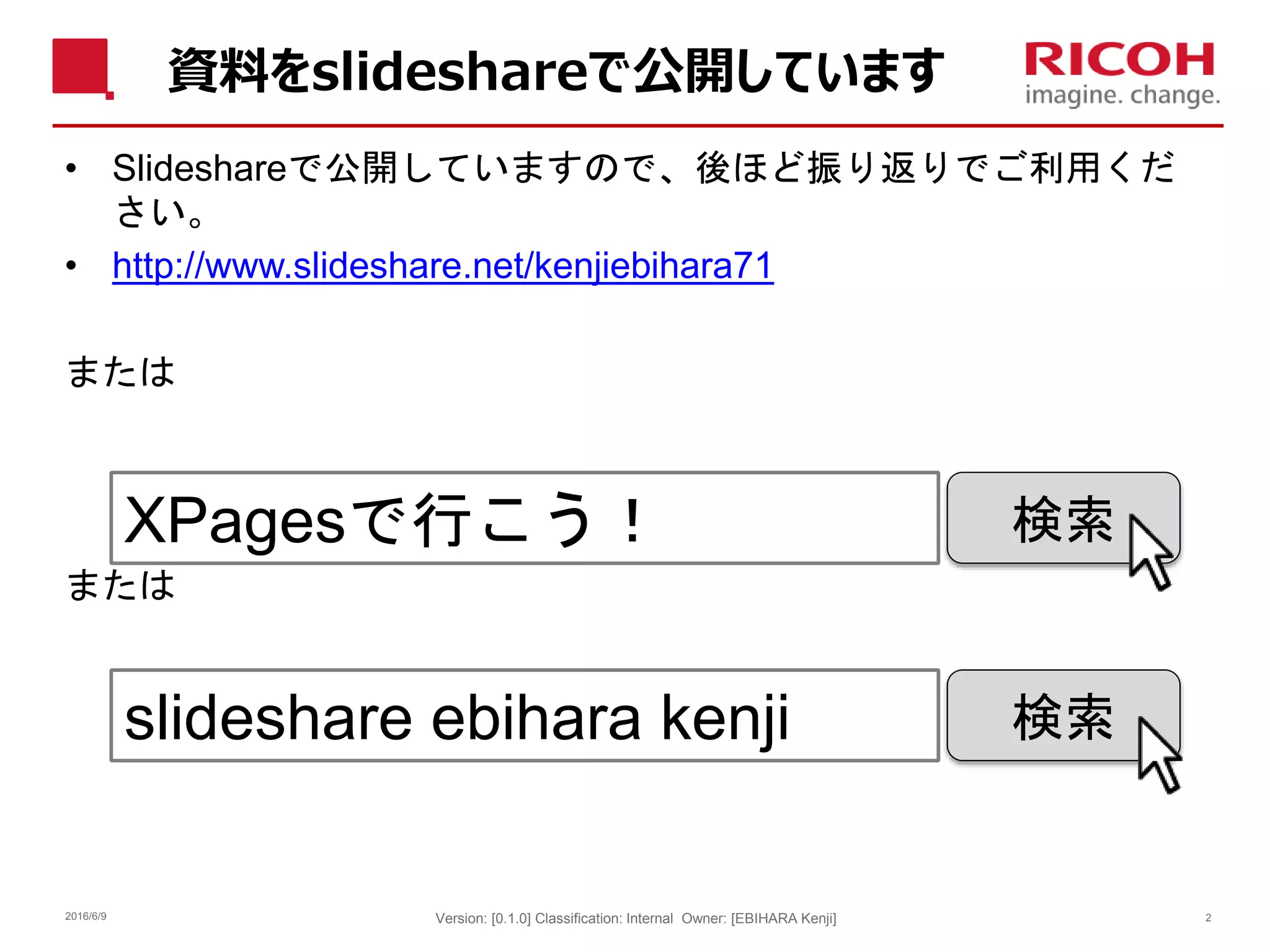

2. 資料をslideshareで公開しています
• Slideshareで公開していますので、後ほど振り返りでご利用くだ
さい。
• http://www.slideshare.net/kenjiebihara71
または
または
2016/6/9 Version: [0.1.0] Classification: Internal Owner: [EBIHARA Kenji] 2
XPagesで行こう！ 検索
slideshare ebihara kenji 検索

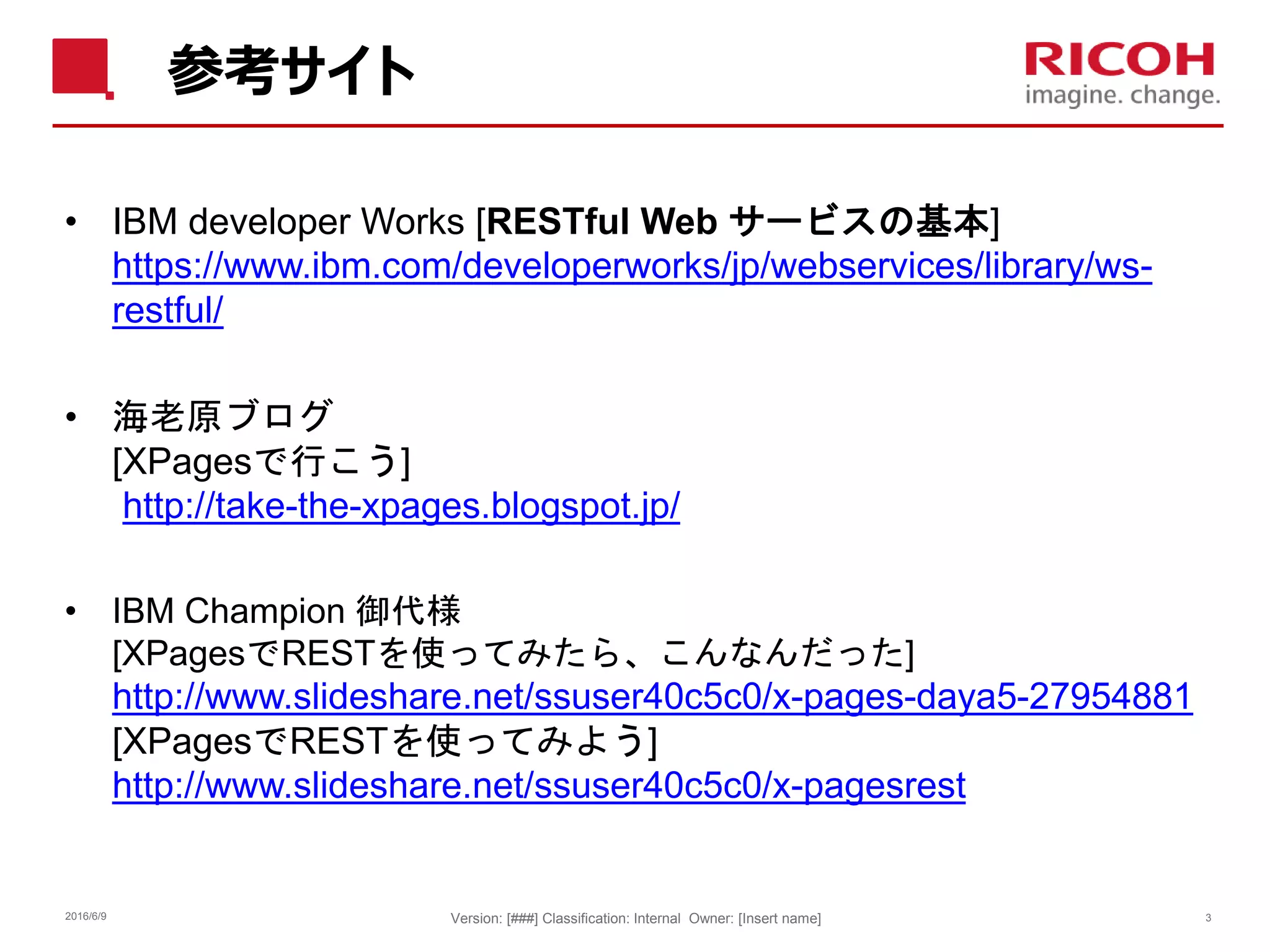

3. 参考サイト
• IBM developer Works [RESTful Web サービスの基本]
https://www.ibm.com/developerworks/jp/webservices/library/ws-
restful/
• 海老原ブログ
[XPagesで行こう]
http://take-the-xpages.blogspot.jp/
• IBM Champion 御代様
[XPagesでRESTを使ってみたら、こんなんだった]
http://www.slideshare.net/ssuser40c5c0/x-pages-daya5-27954881
[XPagesでRESTを使ってみよう]
http://www.slideshare.net/ssuser40c5c0/x-pagesrest
2016/6/9 Version: [###] Classification: Internal Owner: [Insert name] 3

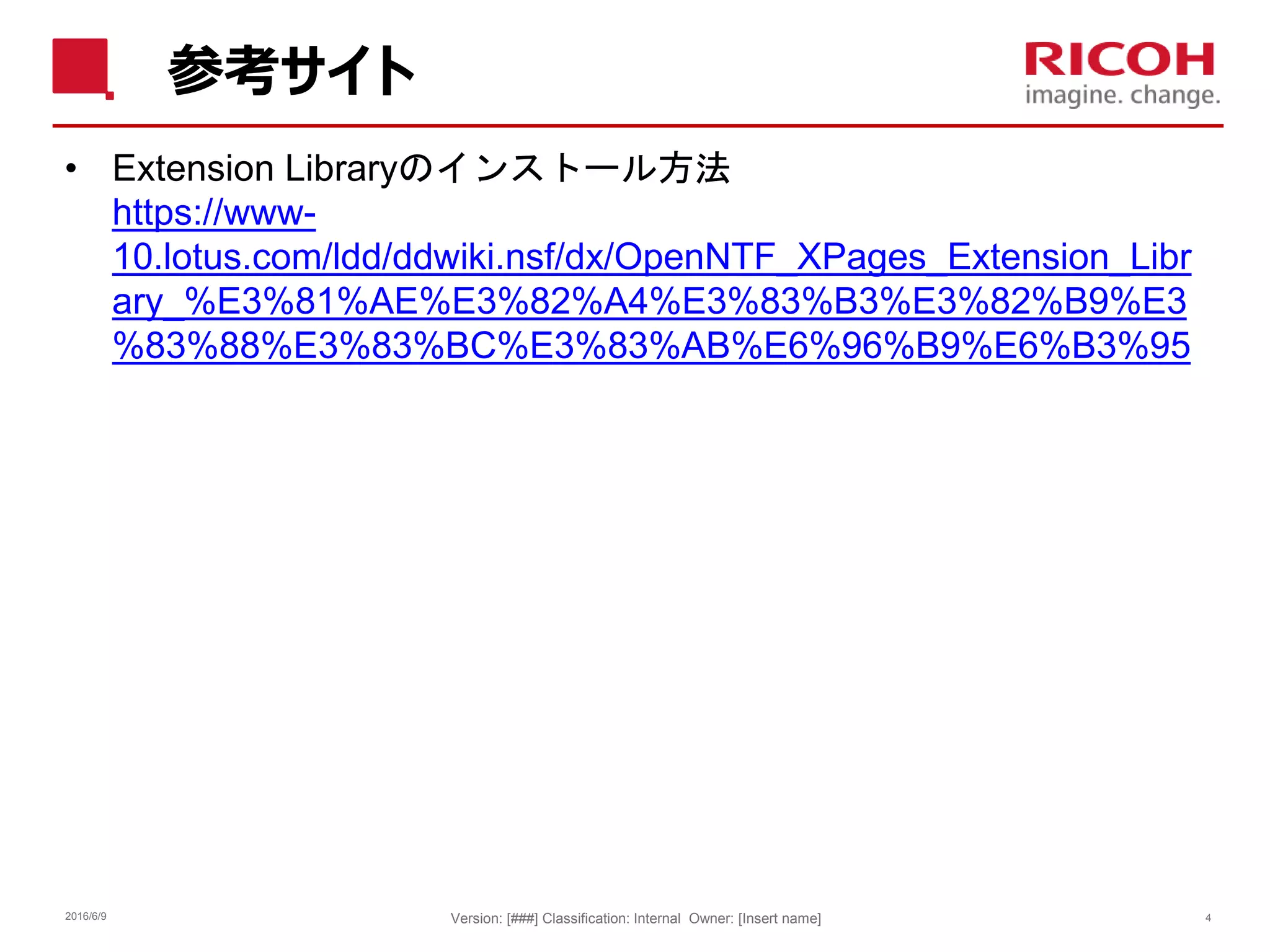

4. 参考サイト
• Extension Libraryのインストール方法
https://www-
10.lotus.com/ldd/ddwiki.nsf/dx/OpenNTF_XPages_Extension_Libr
ary_%E3%81%AE%E3%82%A4%E3%83%B3%E3%82%B9%E3
%83%88%E3%83%BC%E3%83%AB%E6%96%B9%E6%B3%95
2016/6/9 Version: [###] Classification: Internal Owner: [Insert name] 4

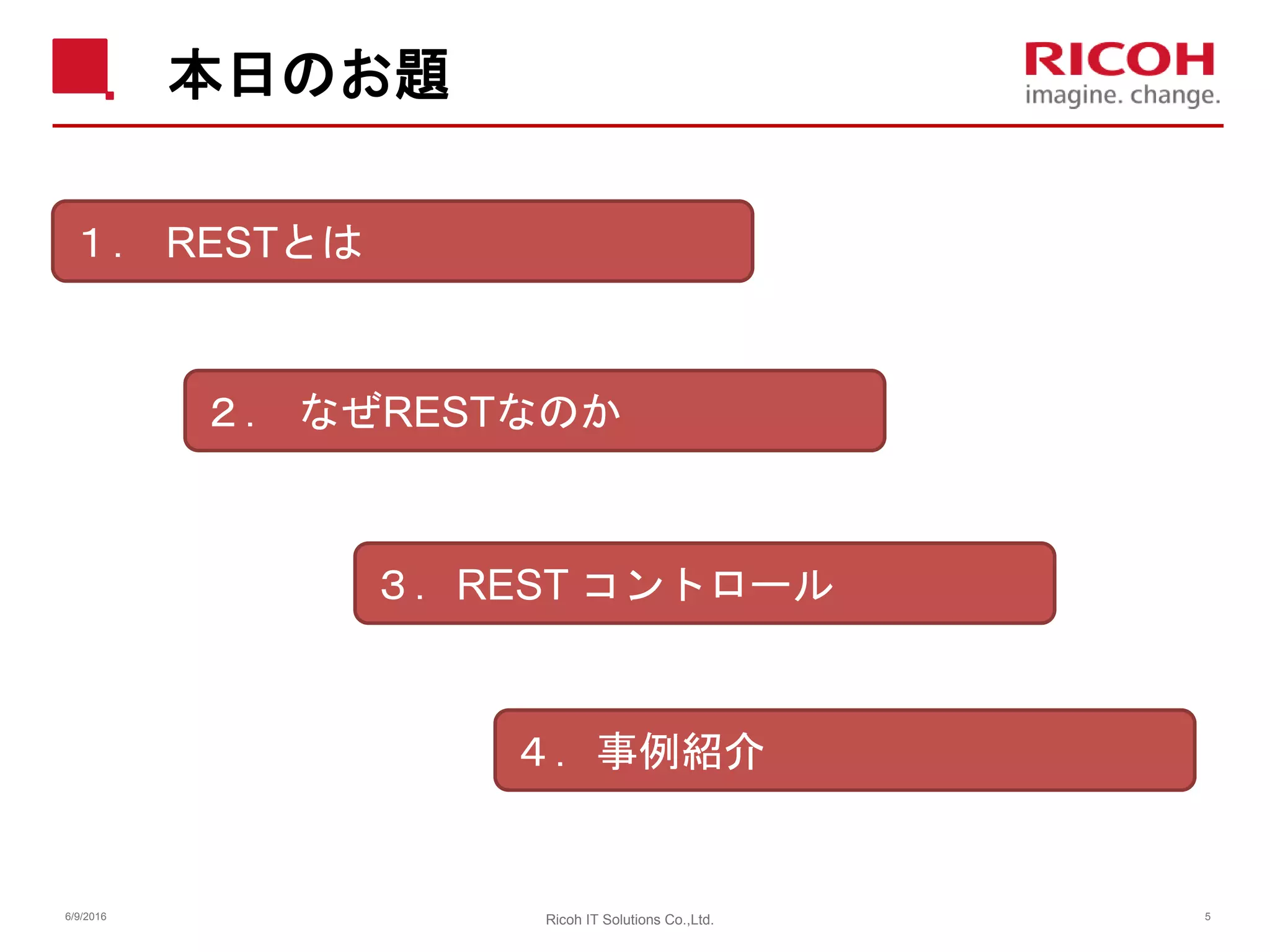

5. 本日のお題
6/9/2016 Ricoh IT Solutions Co.,Ltd. 5
１． RESTとは
２． なぜRESTなのか
３．REST コントロール
４．事例紹介

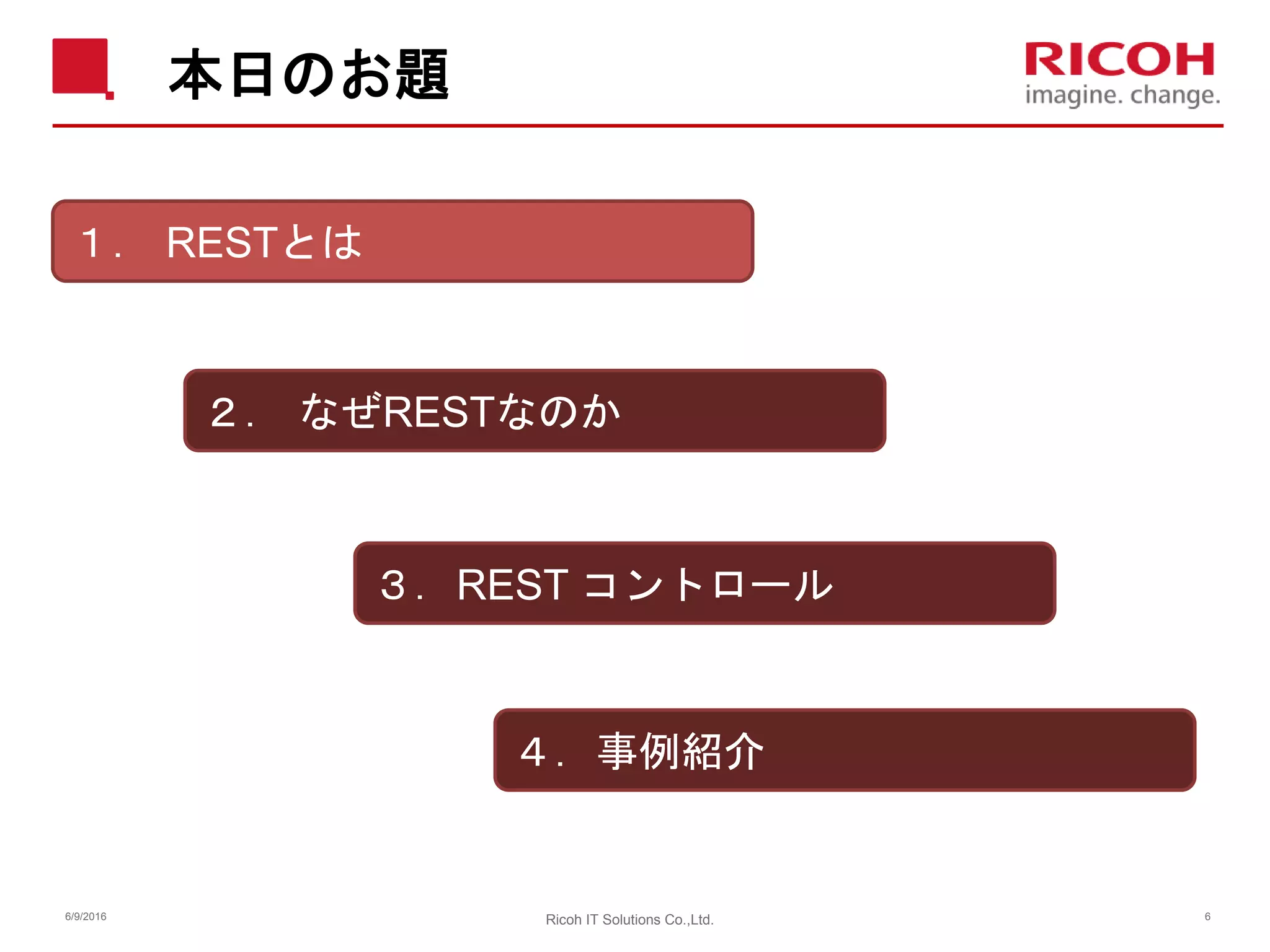

6. 本日のお題
6/9/2016 Ricoh IT Solutions Co.,Ltd. 6
１． RESTとは
２． なぜRESTなのか
３．REST コントロール
４．事例紹介

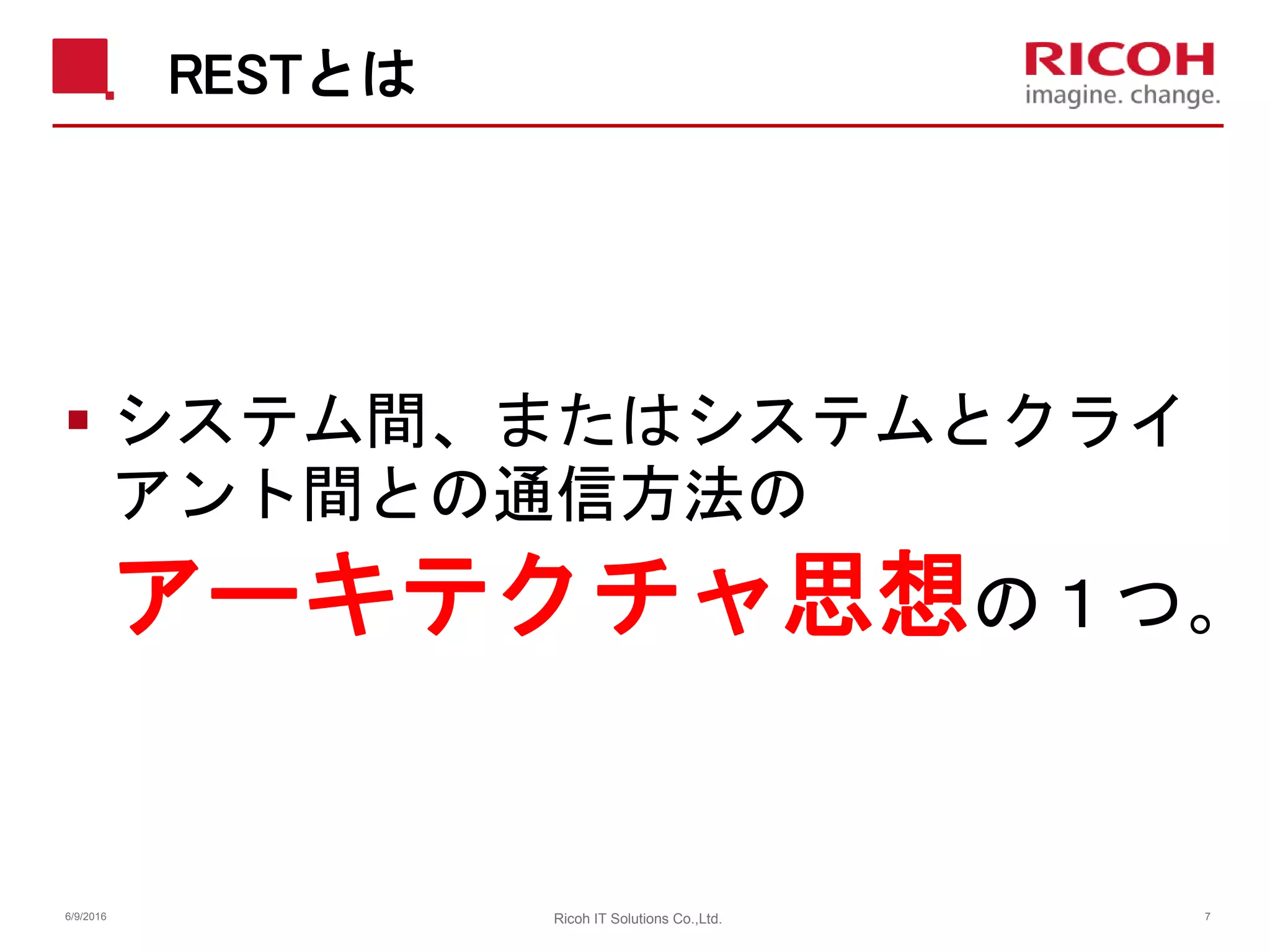

7. RESTとは
 システム間、またはシステムとクライ
アント間との通信方法の
アーキテクチャ思想の１つ。
6/9/2016 Ricoh IT Solutions Co.,Ltd. 7

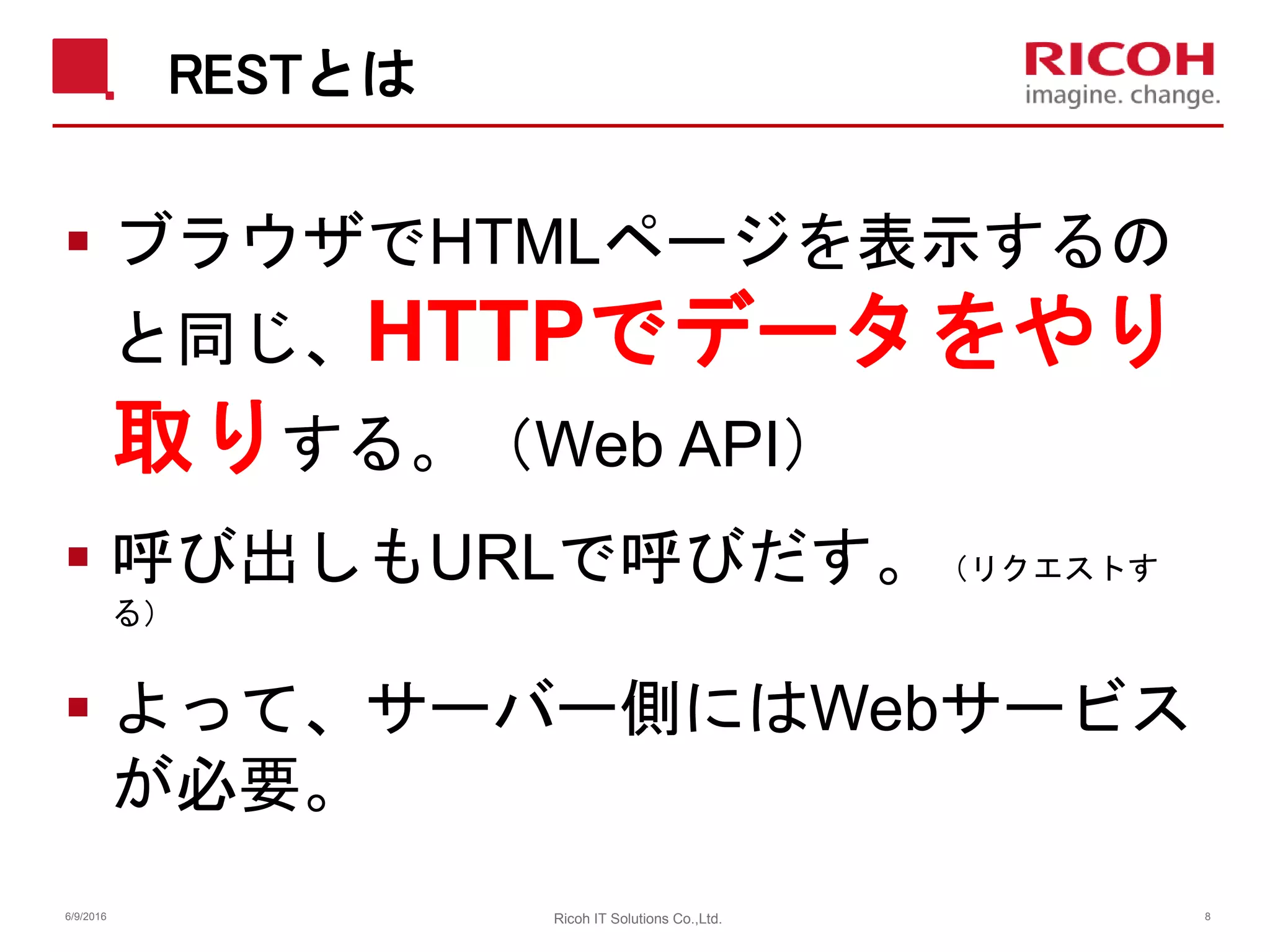

8. RESTとは
 ブラウザでHTMLページを表示するの
と同じ、HTTPでデータをやり
取りする。（Web API）
 呼び出しもURLで呼びだす。（リクエストす
る）
 よって、サーバー側にはWebサービス
が必要。
6/9/2016 Ricoh IT Solutions Co.,Ltd. 8

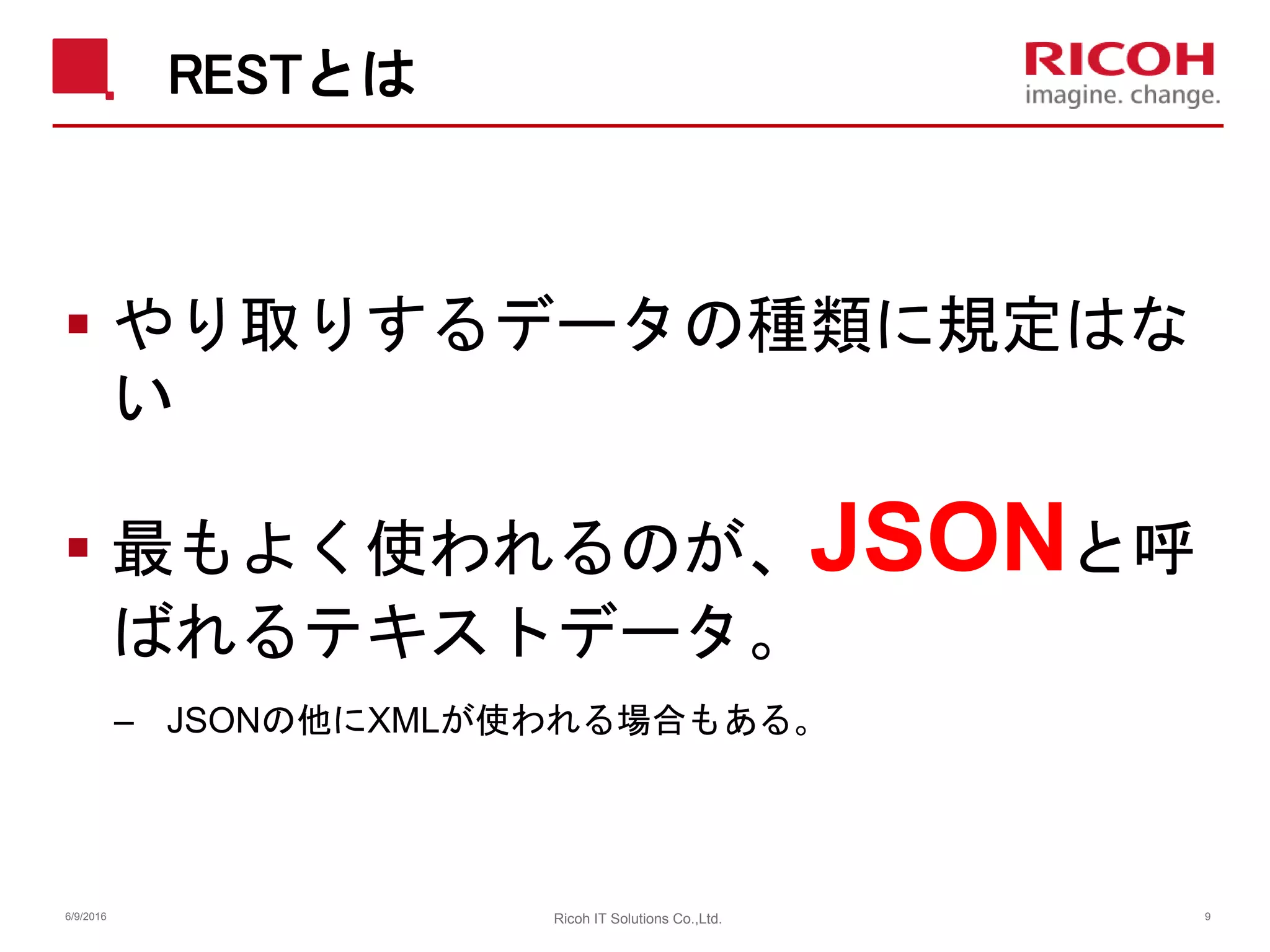

9. RESTとは
 やり取りするデータの種類に規定はな
い
 最もよく使われるのが、JSONと呼
ばれるテキストデータ。
– JSONの他にXMLが使われる場合もある。
6/9/2016 Ricoh IT Solutions Co.,Ltd. 9

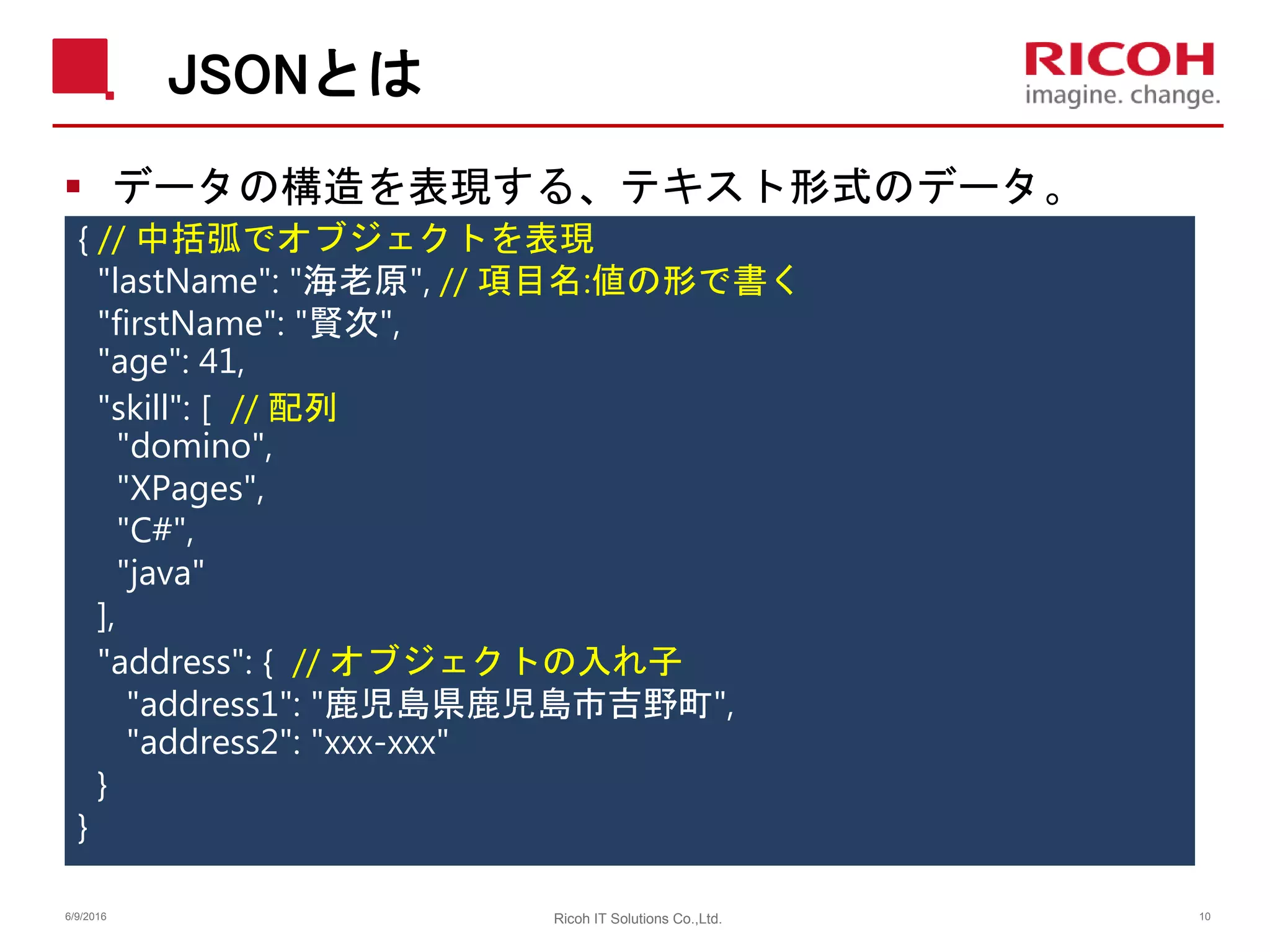

10. JSONとは
 データの構造を表現する、テキスト形式のデータ。
{ // 中括弧でオブジェクトを表現
"lastName": "海老原", // 項目名:値の形で書く
"firstName": "賢次",
"age": 41,
"skill": [ // 配列
"domino",
"XPages",
"C#",
"java"
],
"address": { // オブジェクトの入れ子
"address1": "鹿児島県鹿児島市吉野町",
"address2": "xxx-xxx"
}
}
6/9/2016 Ricoh IT Solutions Co.,Ltd. 10

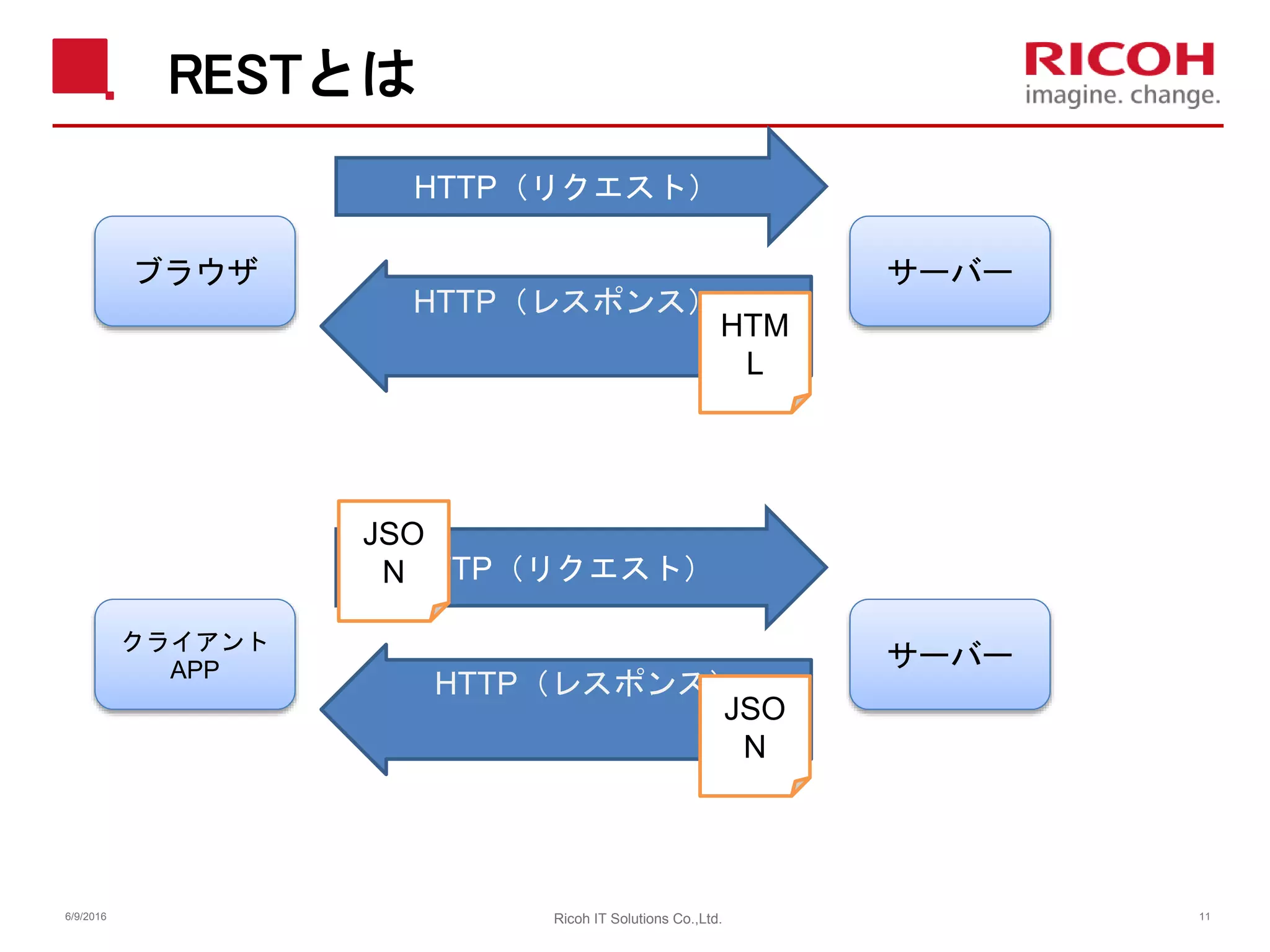

11. RESTとは
6/9/2016 11Ricoh IT Solutions Co.,Ltd.
ブラウザ サーバー
HTTP（リクエスト）
HTTP（レスポンス）
HTM
L
クライアント
APP サーバー
HTTP（リクエスト）
HTTP（レスポンス）
JSO
N
JSO
N

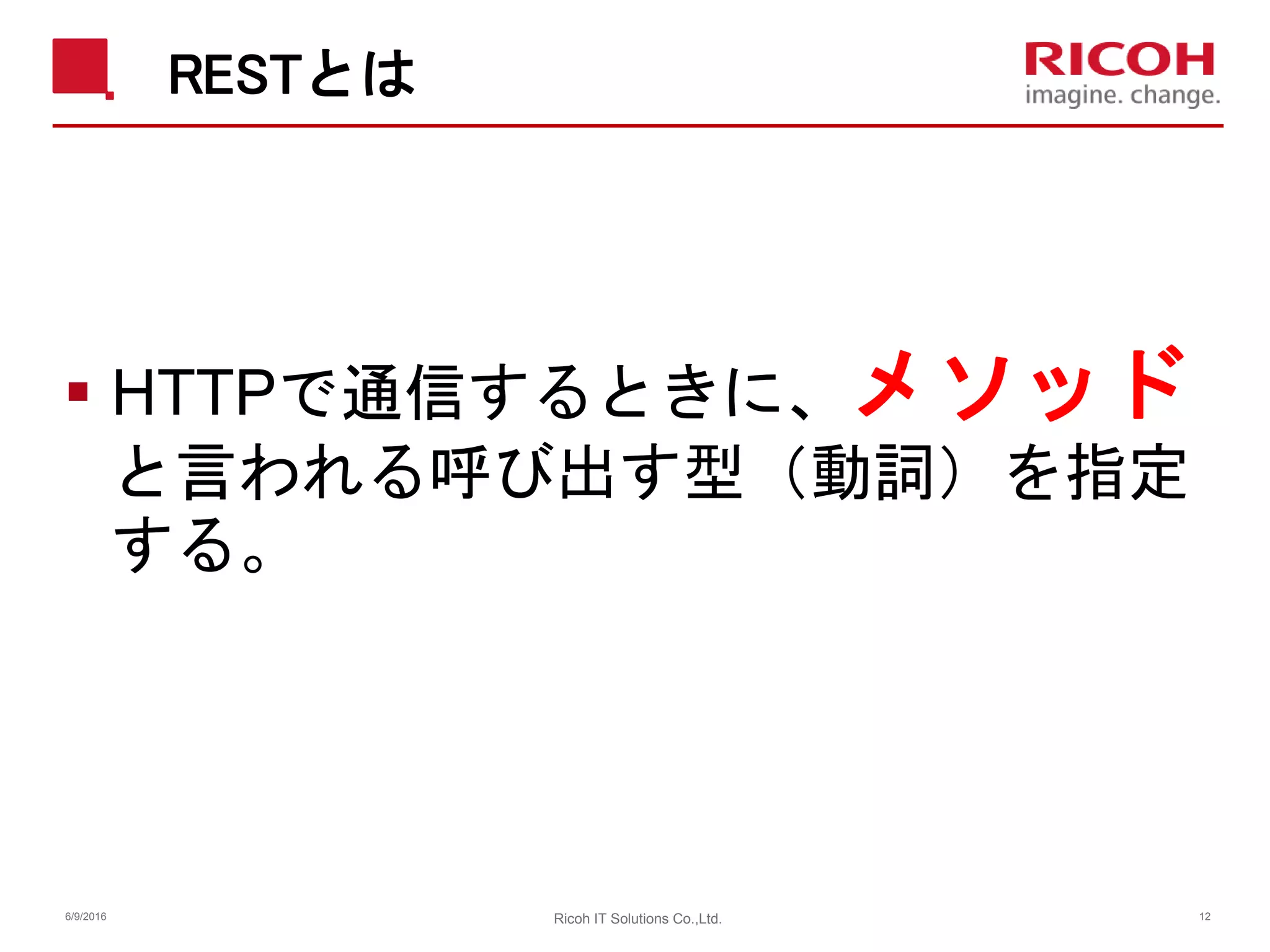

12. RESTとは
 HTTPで通信するときに、メソッド
と言われる呼び出す型（動詞）を指定
する。
6/9/2016 Ricoh IT Solutions Co.,Ltd. 12

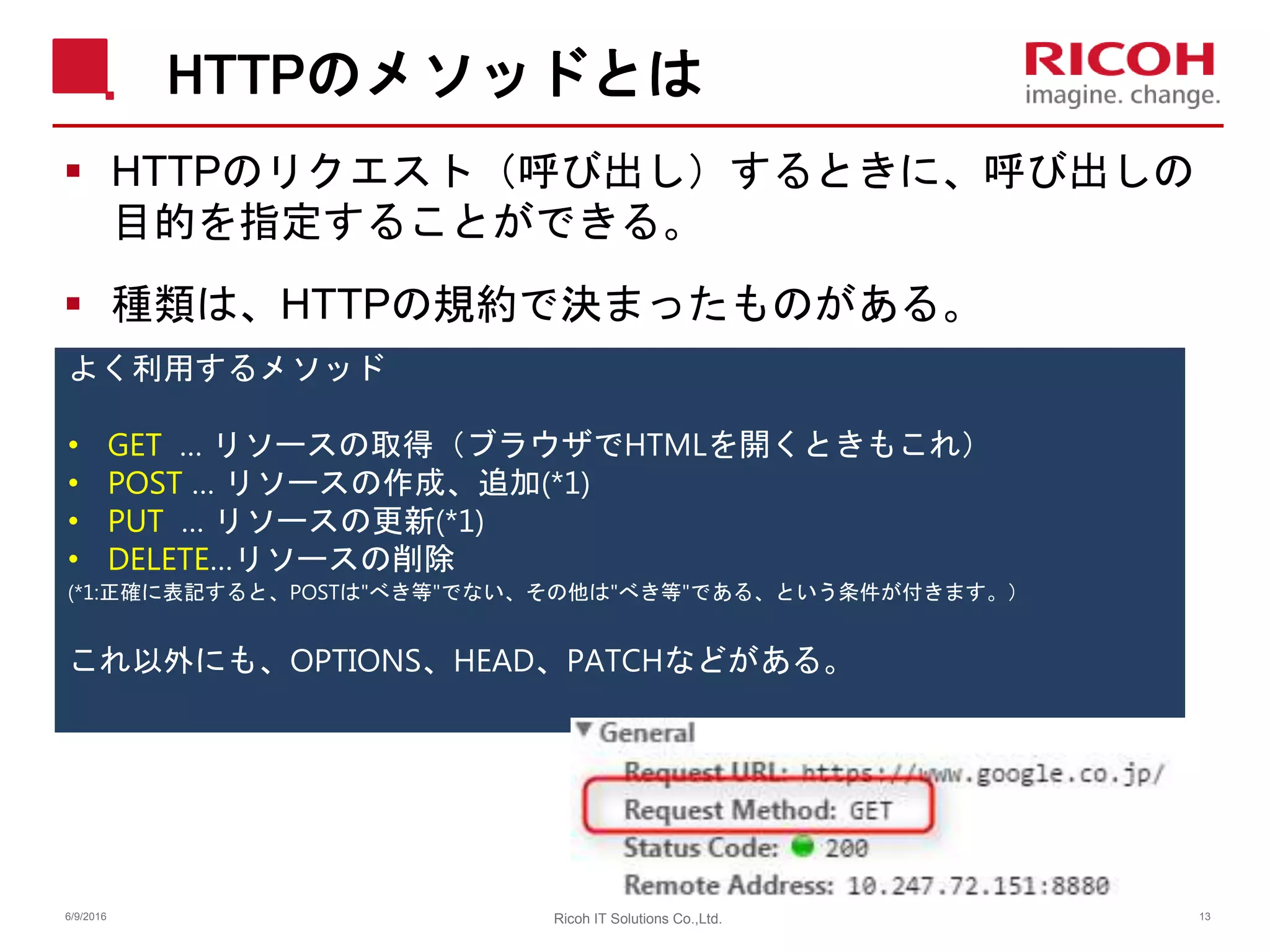

13. HTTPのメソッドとは
 HTTPのリクエスト（呼び出し）するときに、呼び出しの
目的を指定することができる。
 種類は、HTTPの規約で決まったものがある。
よく利用するメソッド
• GET … リソースの取得（ブラウザでHTMLを開くときもこれ）
• POST … リソースの作成、追加(*1)
• PUT … リソースの更新(*1)
• DELETE…リソースの削除
(*1:正確に表記すると、POSTは"べき等"でない、その他は"べき等"である、という条件が付きます。）
これ以外にも、OPTIONS、HEAD、PATCHなどがある。
6/9/2016 Ricoh IT Solutions Co.,Ltd. 13

14. 本日のお題
6/9/2016 Ricoh IT Solutions Co.,Ltd. 14
１． RESTとは
２． なぜRESTなのか
３．REST コントロール
４．事例紹介

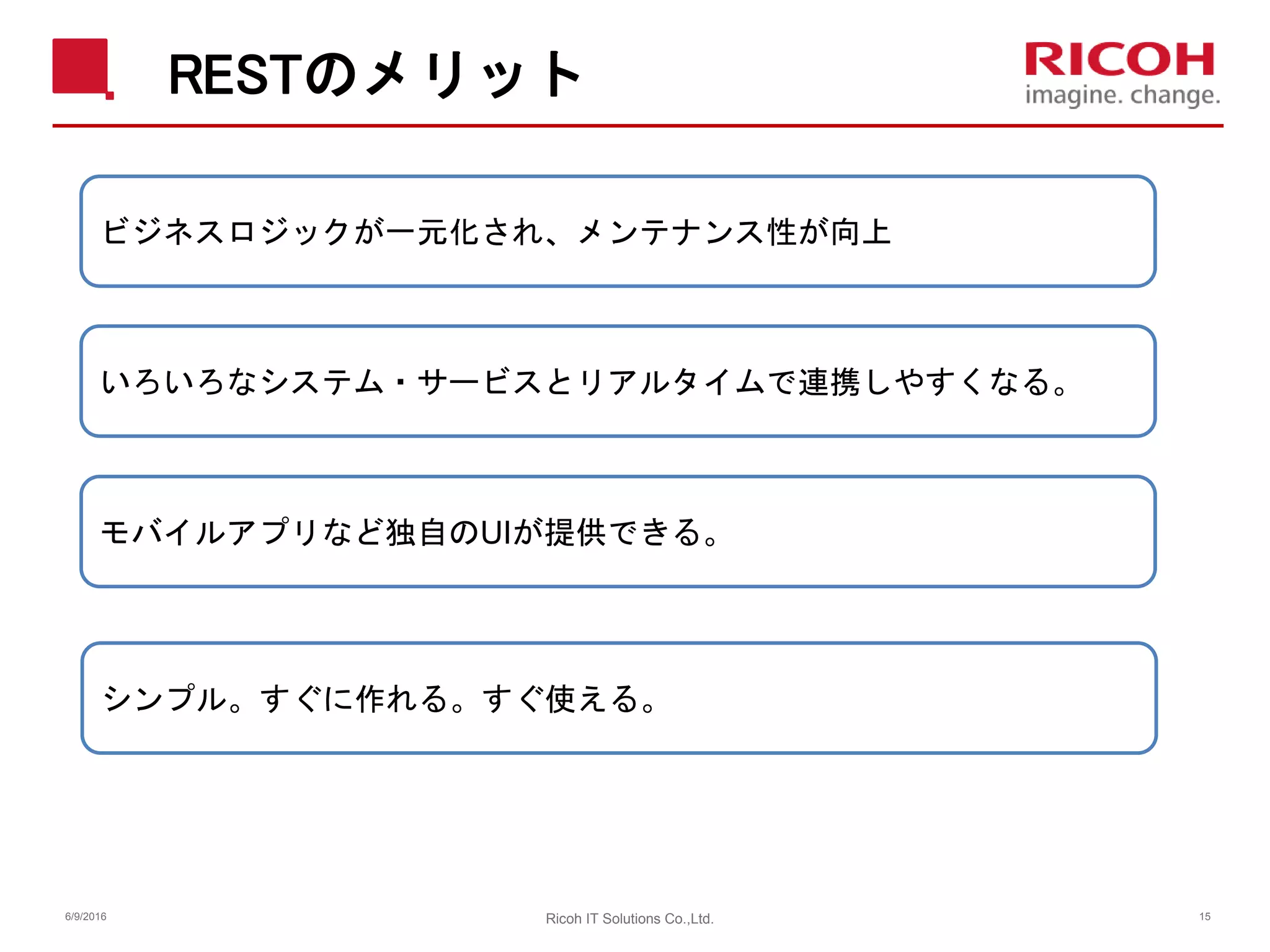

15. RESTのメリット
6/9/2016 Ricoh IT Solutions Co.,Ltd. 15
ビジネスロジックが一元化され、メンテナンス性が向上
いろいろなシステム・サービスとリアルタイムで連携しやすくなる。
シンプル。すぐに作れる。すぐ使える。
モバイルアプリなど独自のUIが提供できる。

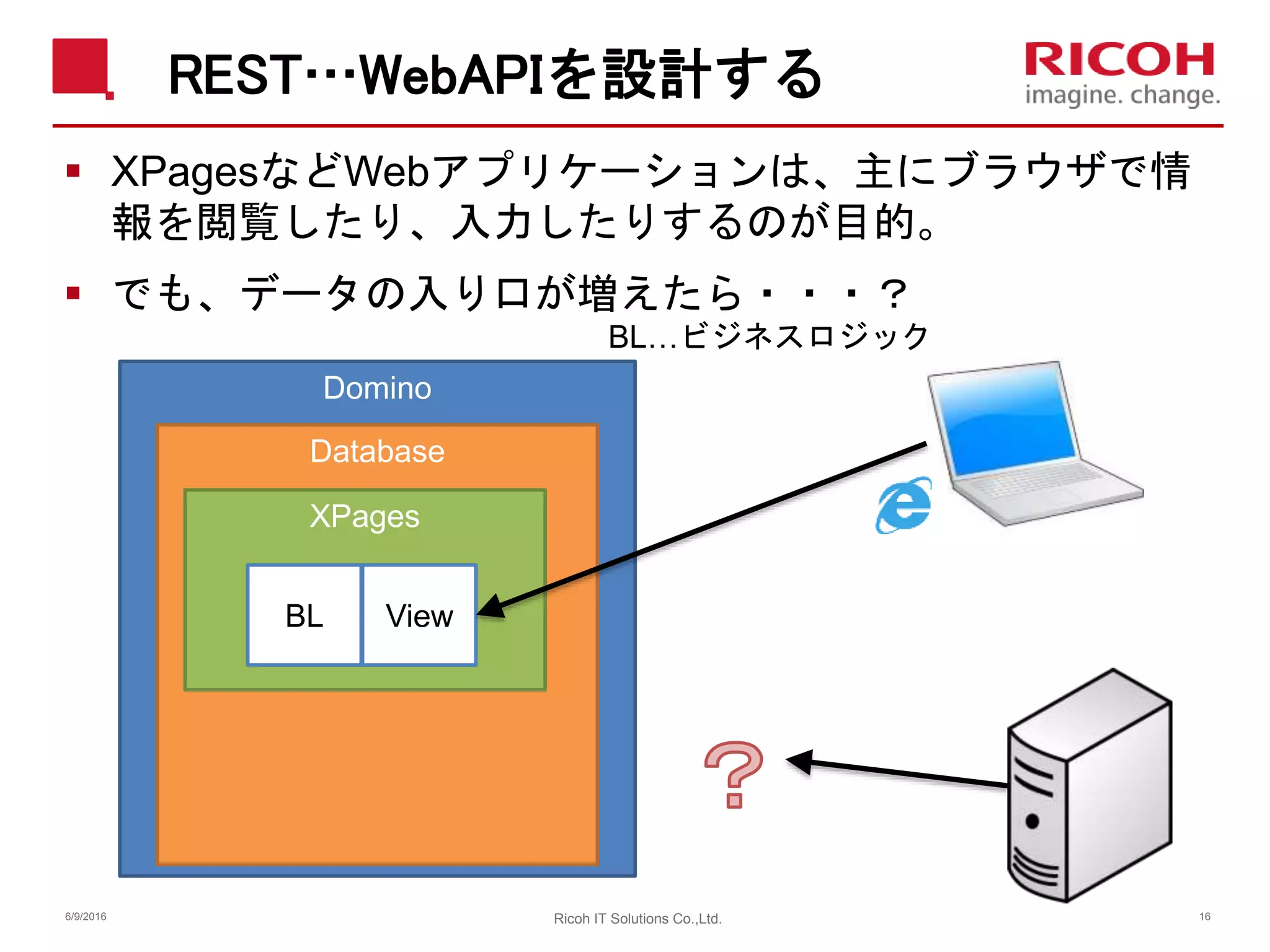

16. REST…WebAPIを設計する
 XPagesなどWebアプリケーションは、主にブラウザで情
報を閲覧したり、入力したりするのが目的。
 でも、データの入り口が増えたら・・・？
Domino
Database
XPages
BL View
BL…ビジネスロジック
6/9/2016 Ricoh IT Solutions Co.,Ltd. 16

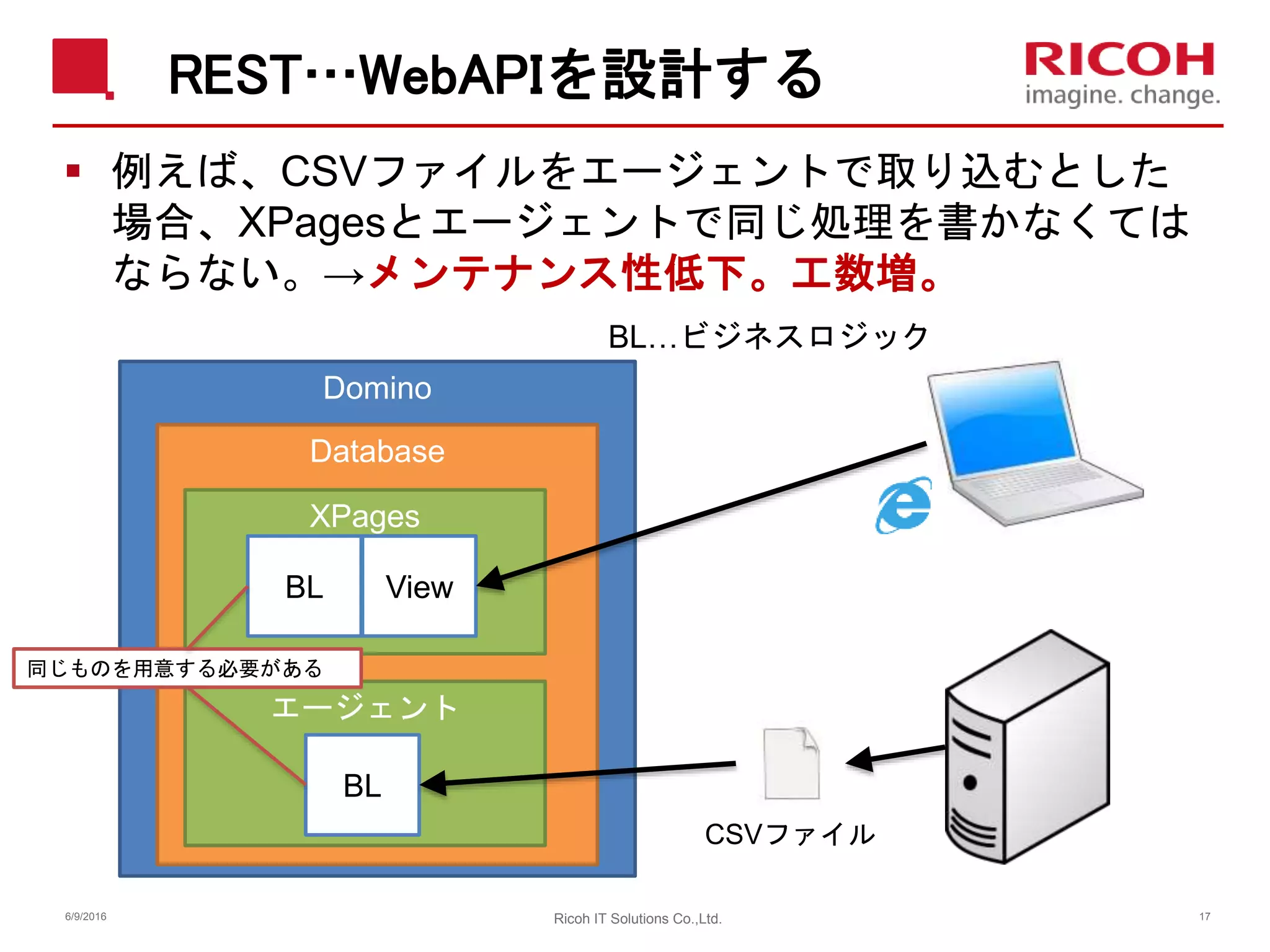

17. REST…WebAPIを設計する
 例えば、CSVファイルをエージェントで取り込むとした
場合、XPagesとエージェントで同じ処理を書かなくては
ならない。→メンテナンス性低下。工数増。
Domino
Database
XPages
BL View
BL…ビジネスロジック
エージェント
BL
同じものを用意する必要がある
CSVファイル
6/9/2016 Ricoh IT Solutions Co.,Ltd. 17

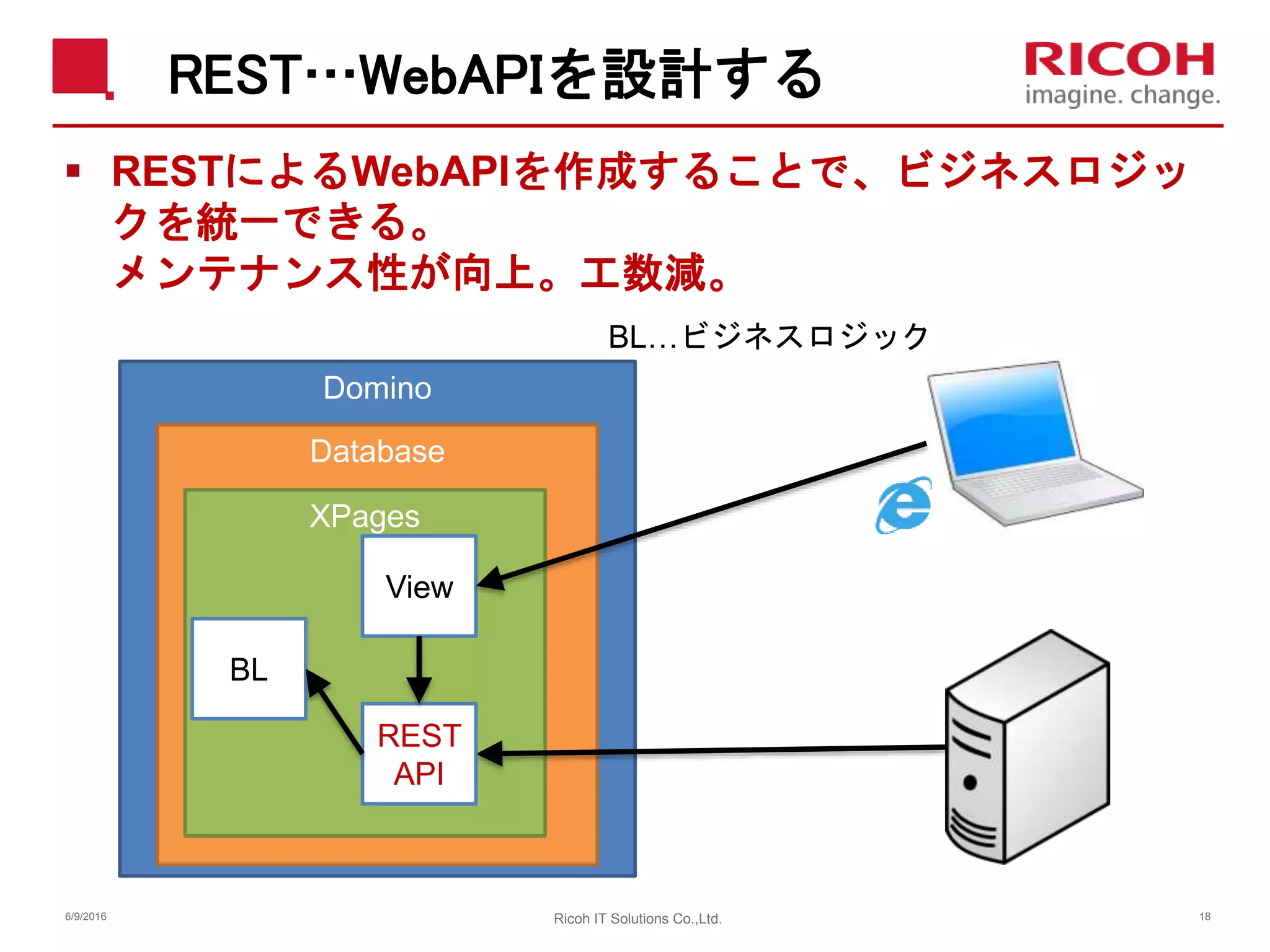

18. REST…WebAPIを設計する
 RESTによるWebAPIを作成することで、ビジネスロジッ
クを統一できる。
メンテナンス性が向上。工数減。
Domino
Database
XPages
BL
View
BL…ビジネスロジック
REST
API
6/9/2016 Ricoh IT Solutions Co.,Ltd. 18

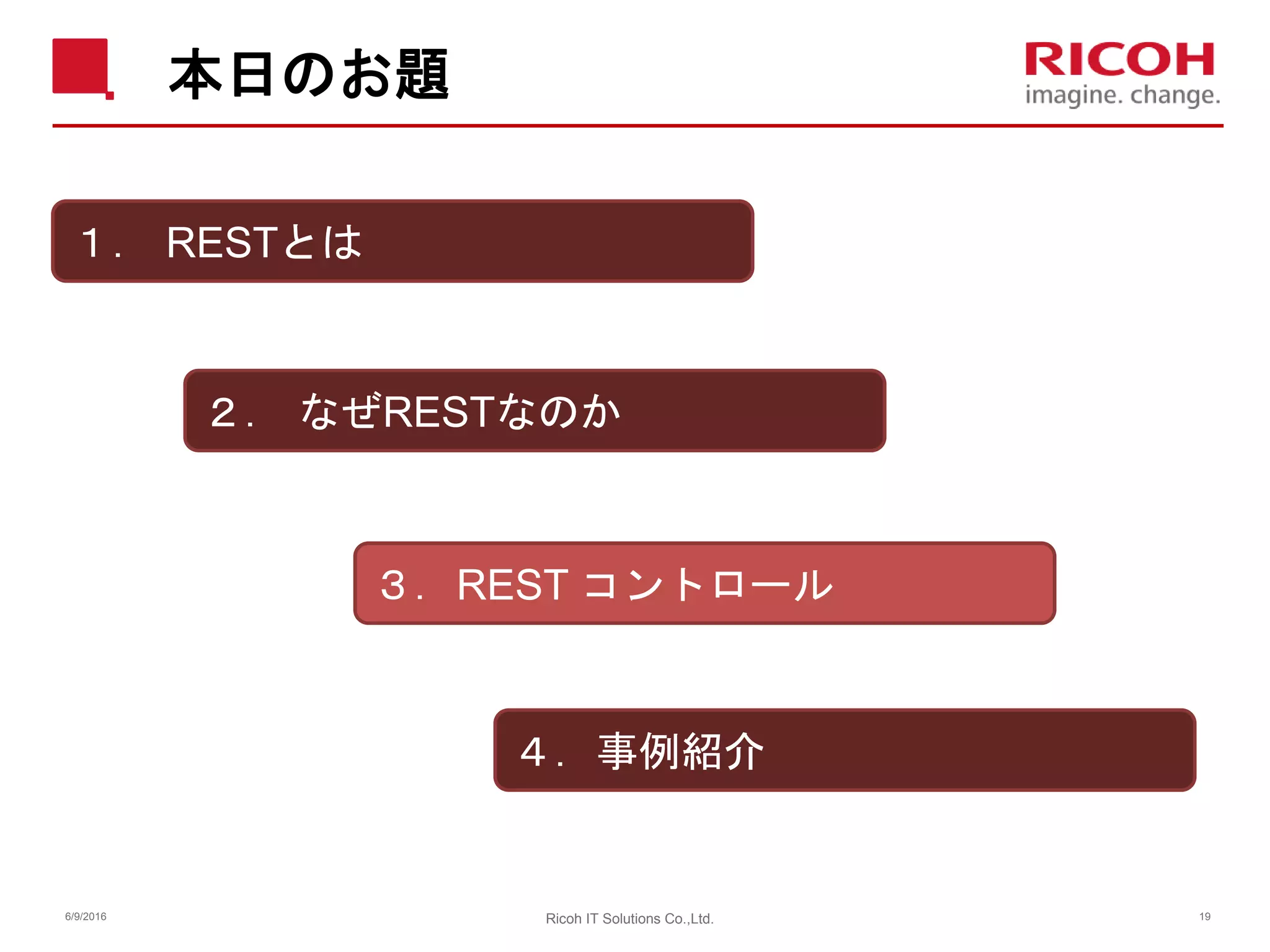

19. 本日のお題
6/9/2016 Ricoh IT Solutions Co.,Ltd. 19
１． RESTとは
２． なぜRESTなのか
３．REST コントロール
４．事例紹介

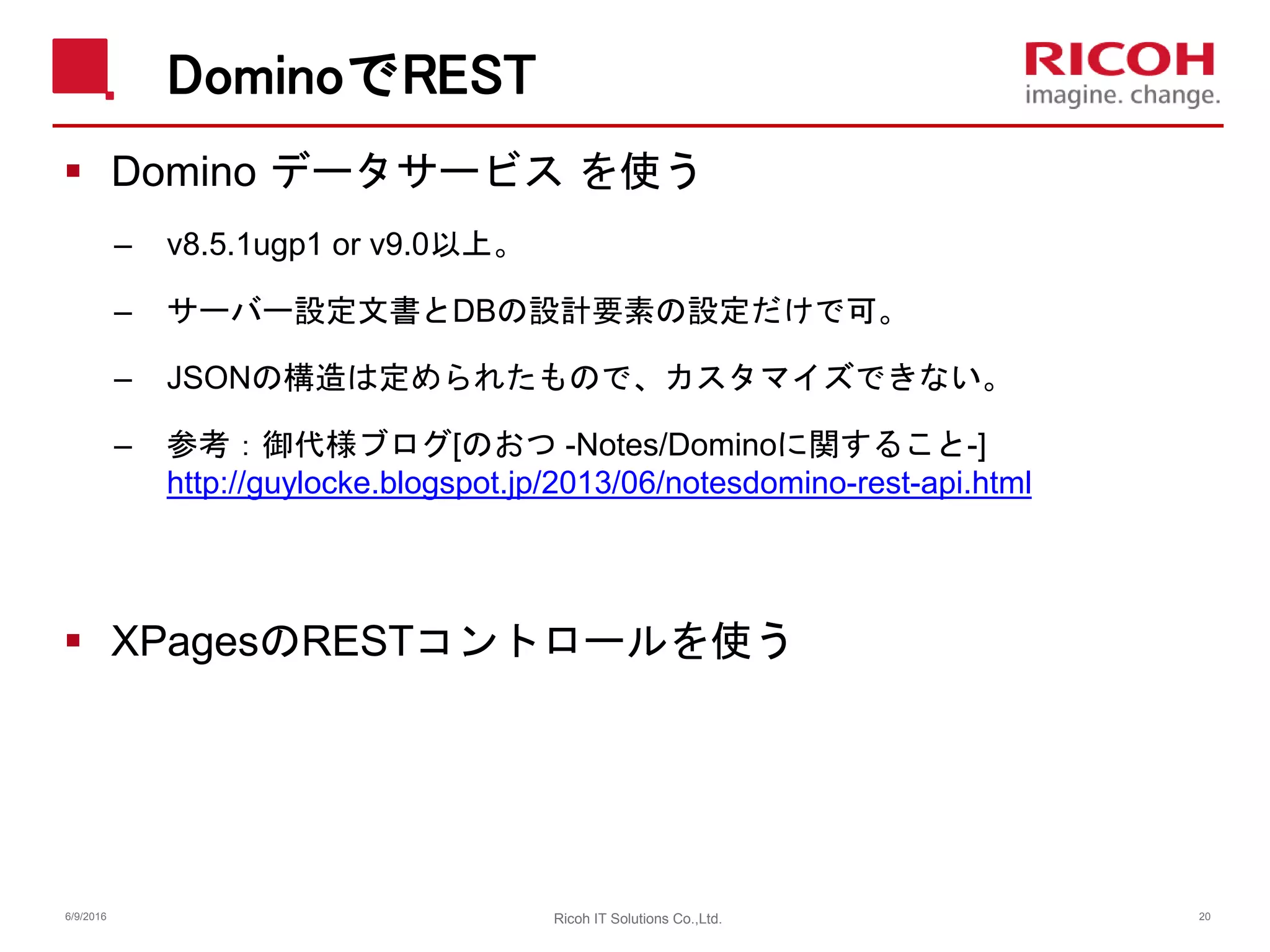

20. DominoでREST
 Domino データサービス を使う
– v8.5.1ugp1 or v9.0以上。
– サーバー設定文書とDBの設計要素の設定だけで可。
– JSONの構造は定められたもので、カスタマイズできない。
– 参考：御代様ブログ[のおつ -Notes/Dominoに関すること-]
http://guylocke.blogspot.jp/2013/06/notesdomino-rest-api.html
 XPagesのRESTコントロールを使う
6/9/2016 20Ricoh IT Solutions Co.,Ltd.

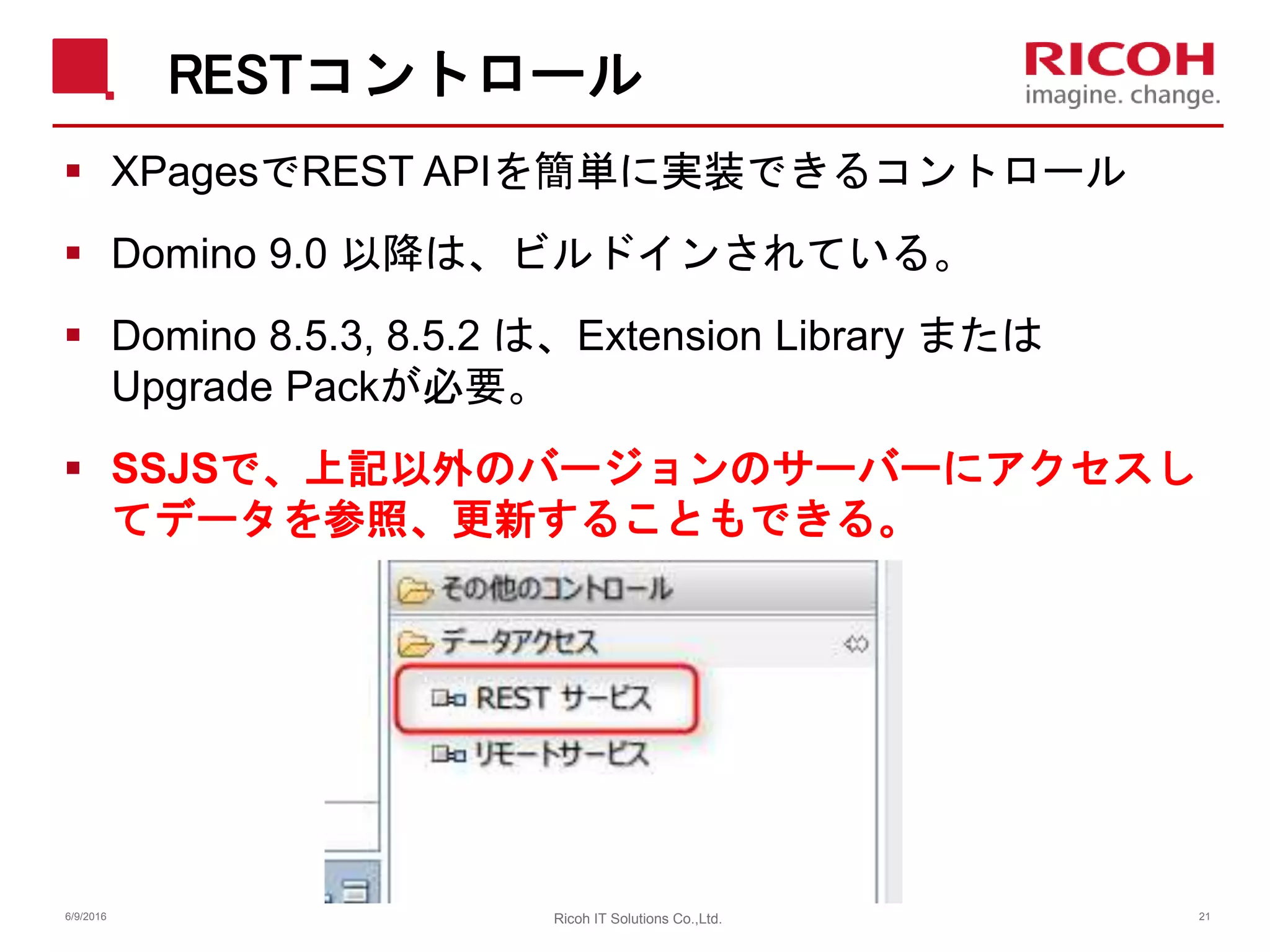

21. RESTコントロール
 XPagesでREST APIを簡単に実装できるコントロール
 Domino 9.0 以降は、ビルドインされている。
 Domino 8.5.3, 8.5.2 は、Extension Library または
Upgrade Packが必要。
 SSJSで、上記以外のバージョンのサーバーにアクセスし
てデータを参照、更新することもできる。
6/9/2016 Ricoh IT Solutions Co.,Ltd. 21

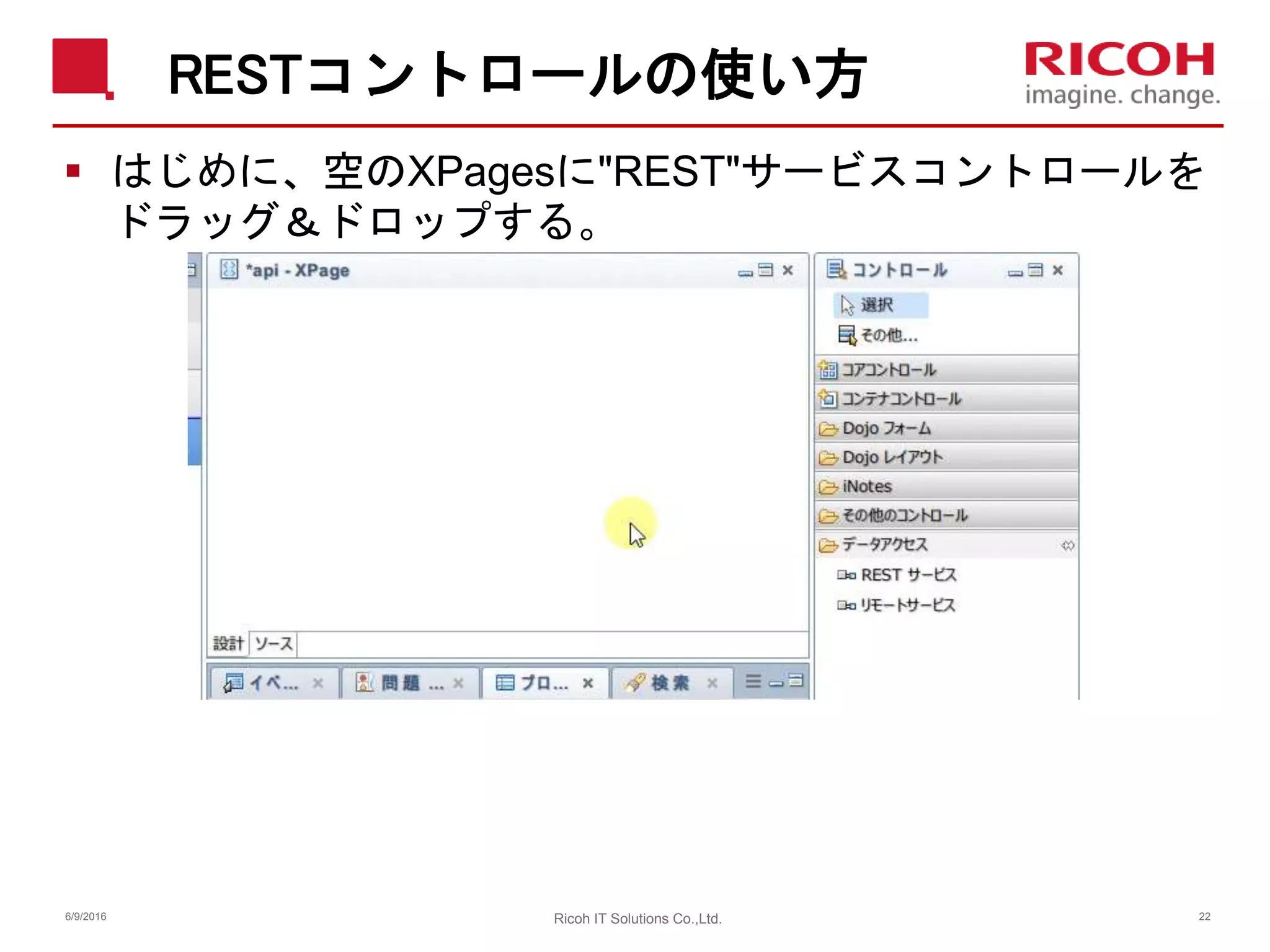

22. RESTコントロールの使い方
 はじめに、空のXPagesに"REST"サービスコントロールを
ドラッグ＆ドロップする。
6/9/2016 Ricoh IT Solutions Co.,Ltd. 22

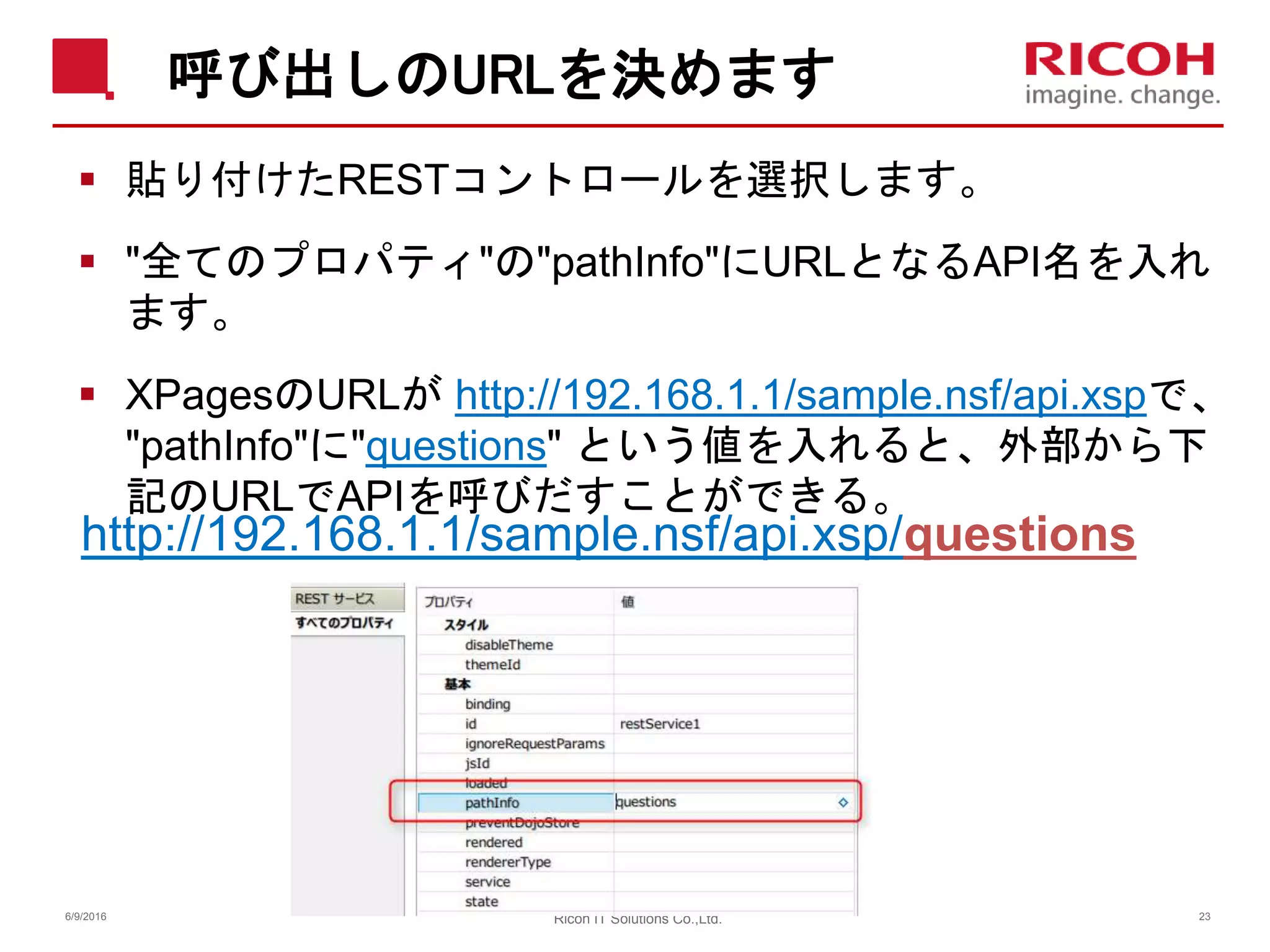

23. 呼び出しのURLを決めます
 貼り付けたRESTコントロールを選択します。
 "全てのプロパティ"の"pathInfo"にURLとなるAPI名を入れ
ます。
 XPagesのURLが http://192.168.1.1/sample.nsf/api.xspで、
"pathInfo"に"questions" という値を入れると、外部から下
記のURLでAPIを呼びだすことができる。
http://192.168.1.1/sample.nsf/api.xsp/questions
6/9/2016 Ricoh IT Solutions Co.,Ltd. 23

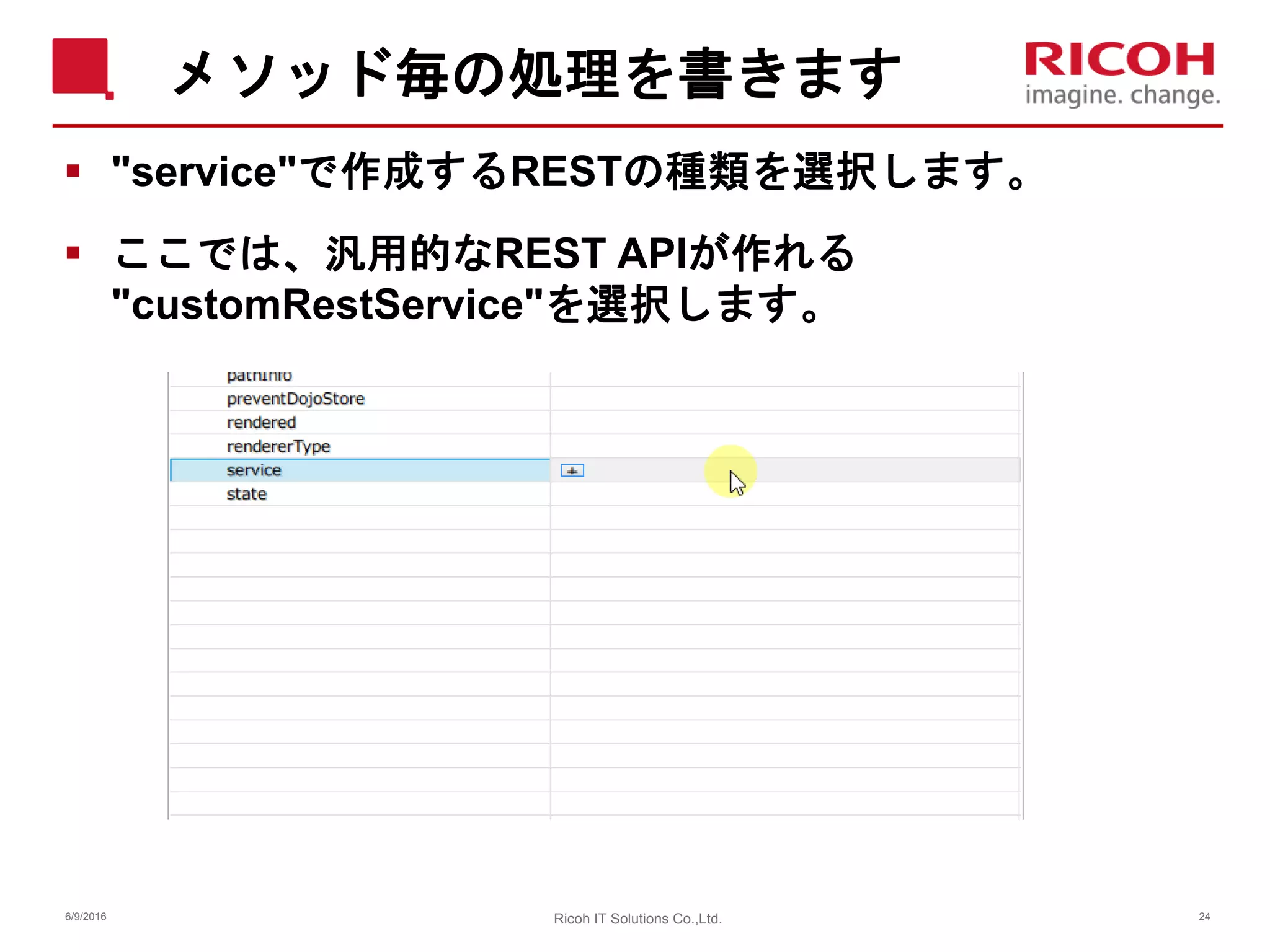

24. メソッド毎の処理を書きます
 "service"で作成するRESTの種類を選択します。
 ここでは、汎用的なREST APIが作れる
"customRestService"を選択します。
6/9/2016 Ricoh IT Solutions Co.,Ltd. 24

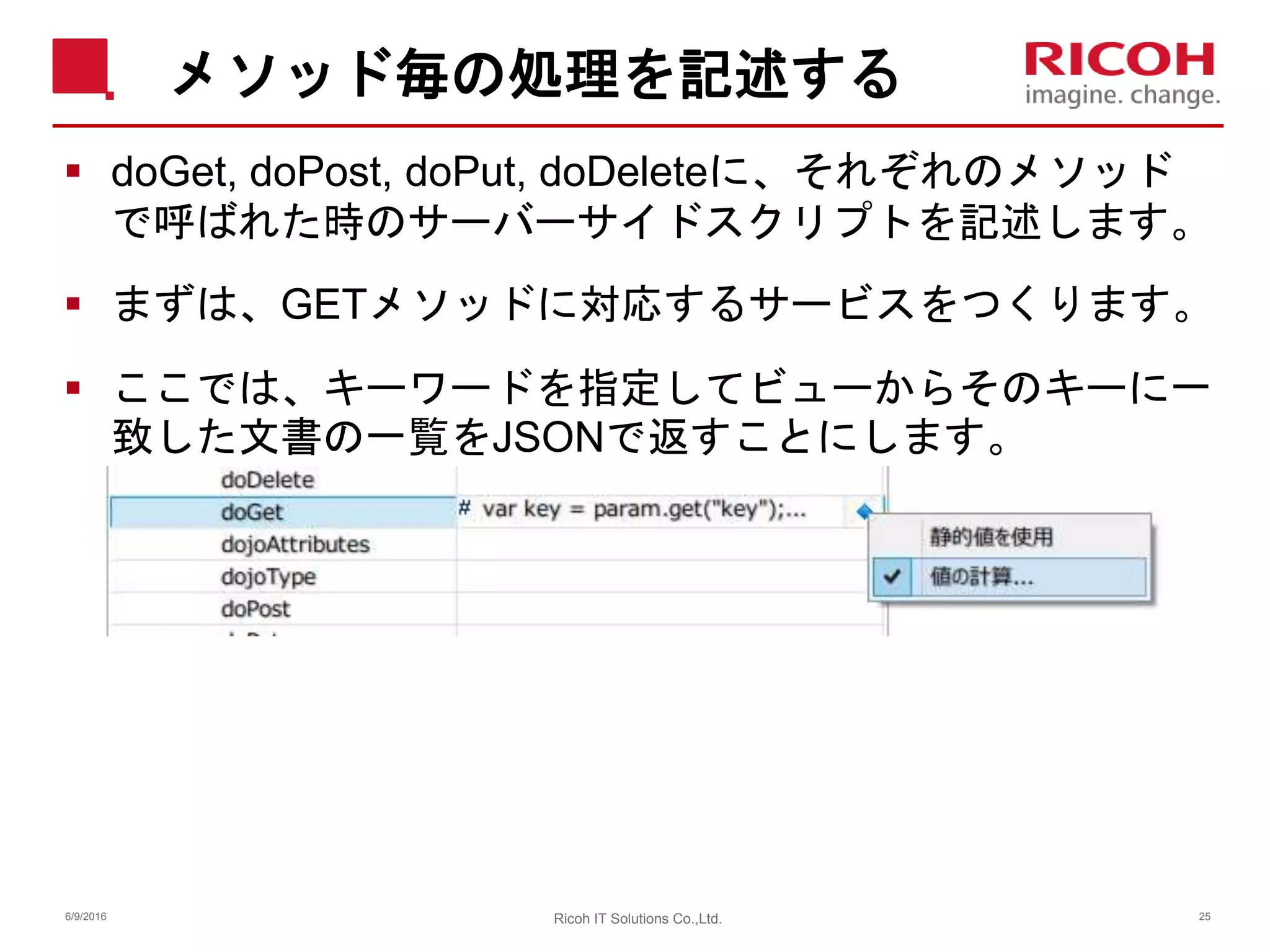

25. メソッド毎の処理を記述する
 doGet, doPost, doPut, doDeleteに、それぞれのメソッド
で呼ばれた時のサーバーサイドスクリプトを記述します。
 まずは、GETメソッドに対応するサービスをつくります。
 ここでは、キーワードを指定してビューからそのキーに一
致した文書の一覧をJSONで返すことにします。
6/9/2016 25Ricoh IT Solutions Co.,Ltd.

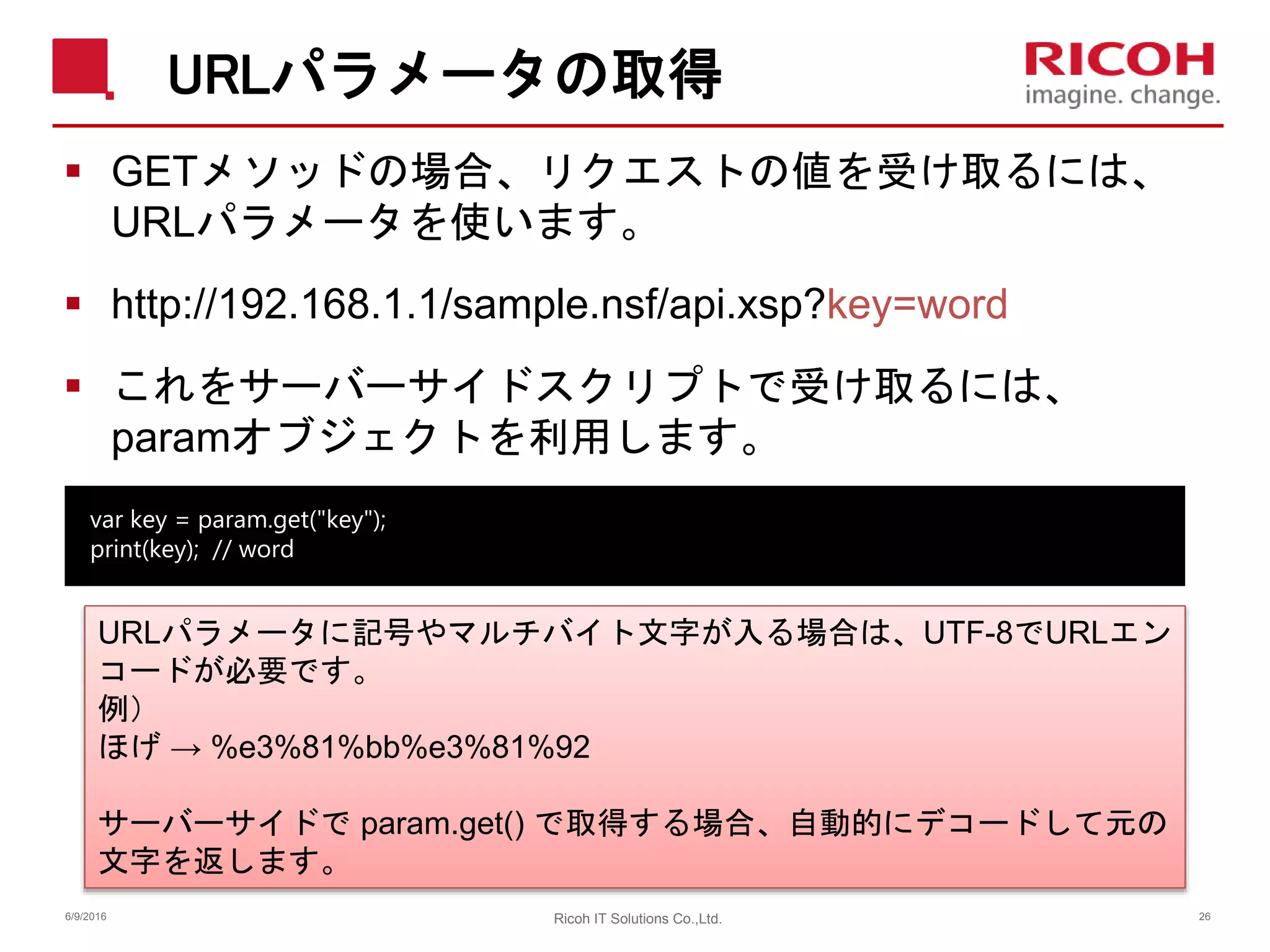

26. URLパラメータの取得
 GETメソッドの場合、リクエストの値を受け取るには、
URLパラメータを使います。
 http://192.168.1.1/sample.nsf/api.xsp?key=word
 これをサーバーサイドスクリプトで受け取るには、
paramオブジェクトを利用します。
6/9/2016 26Ricoh IT Solutions Co.,Ltd.
var key = param.get("key");
print(key); // word
URLパラメータに記号やマルチバイト文字が入る場合は、UTF-8でURLエン
コードが必要です。
例）
ほげ → %e3%81%bb%e3%81%92
サーバーサイドで param.get() で取得する場合、自動的にデコードして元の
文字を返します。

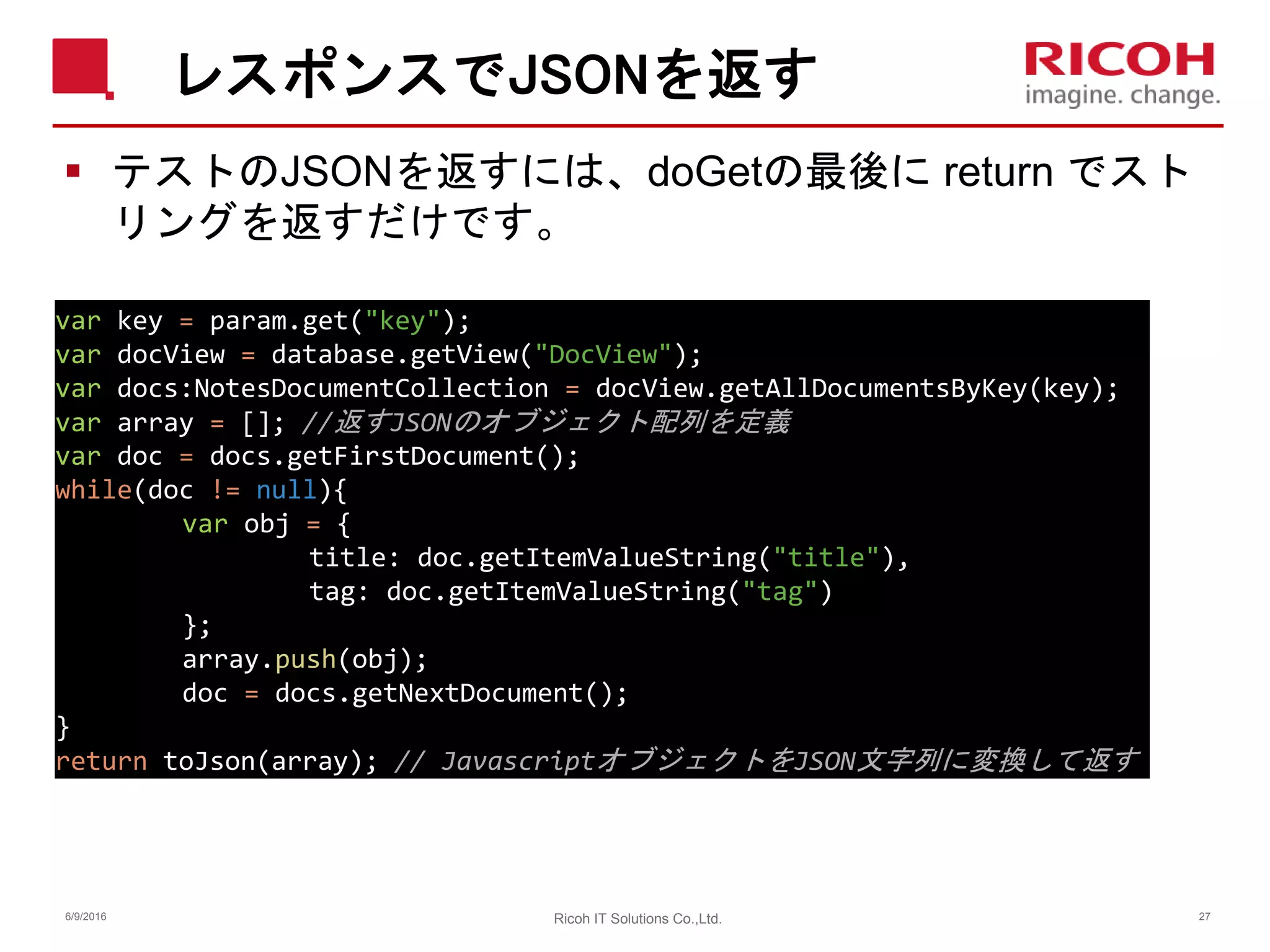

27. レスポンスでJSONを返す
 テストのJSONを返すには、doGetの最後に return でスト
リングを返すだけです。
6/9/2016 27Ricoh IT Solutions Co.,Ltd.
var key = param.get("key");
var docView = database.getView("DocView");
var docs:NotesDocumentCollection = docView.getAllDocumentsByKey(key);
var array = []; //返すJSONのオブジェクト配列を定義
var doc = docs.getFirstDocument();
while(doc != null){
var obj = {
title: doc.getItemValueString("title"),
tag: doc.getItemValueString("tag")
};
array.push(obj);
doc = docs.getNextDocument();
}
return toJson(array); // JavascriptオブジェクトをJSON文字列に変換して返す

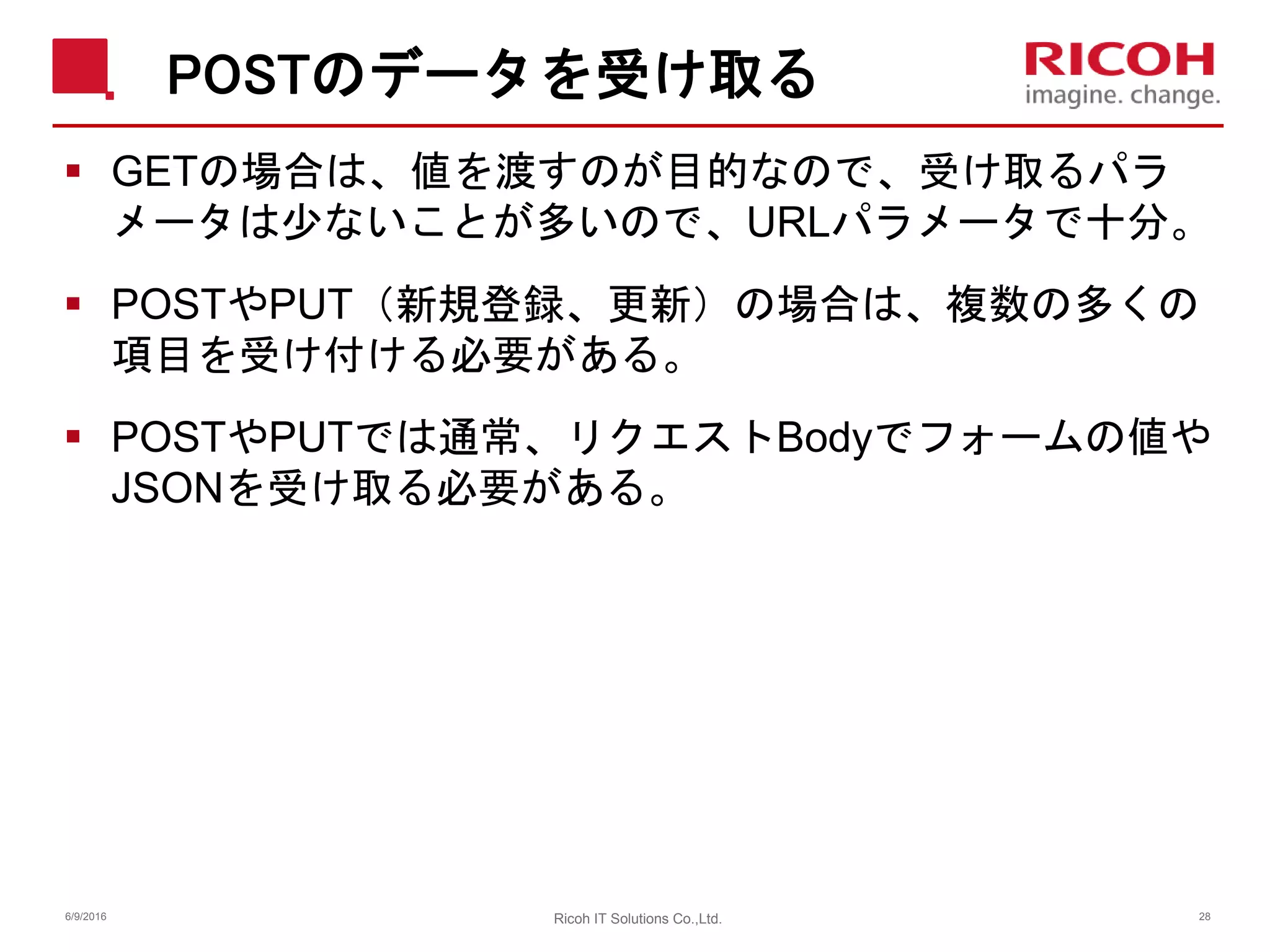

28. POSTのデータを受け取る
 GETの場合は、値を渡すのが目的なので、受け取るパラ
メータは少ないことが多いので、URLパラメータで十分。
 POSTやPUT（新規登録、更新）の場合は、複数の多くの
項目を受け付ける必要がある。
 POSTやPUTでは通常、リクエストBodyでフォームの値や
JSONを受け取る必要がある。
6/9/2016 28Ricoh IT Solutions Co.,Ltd.

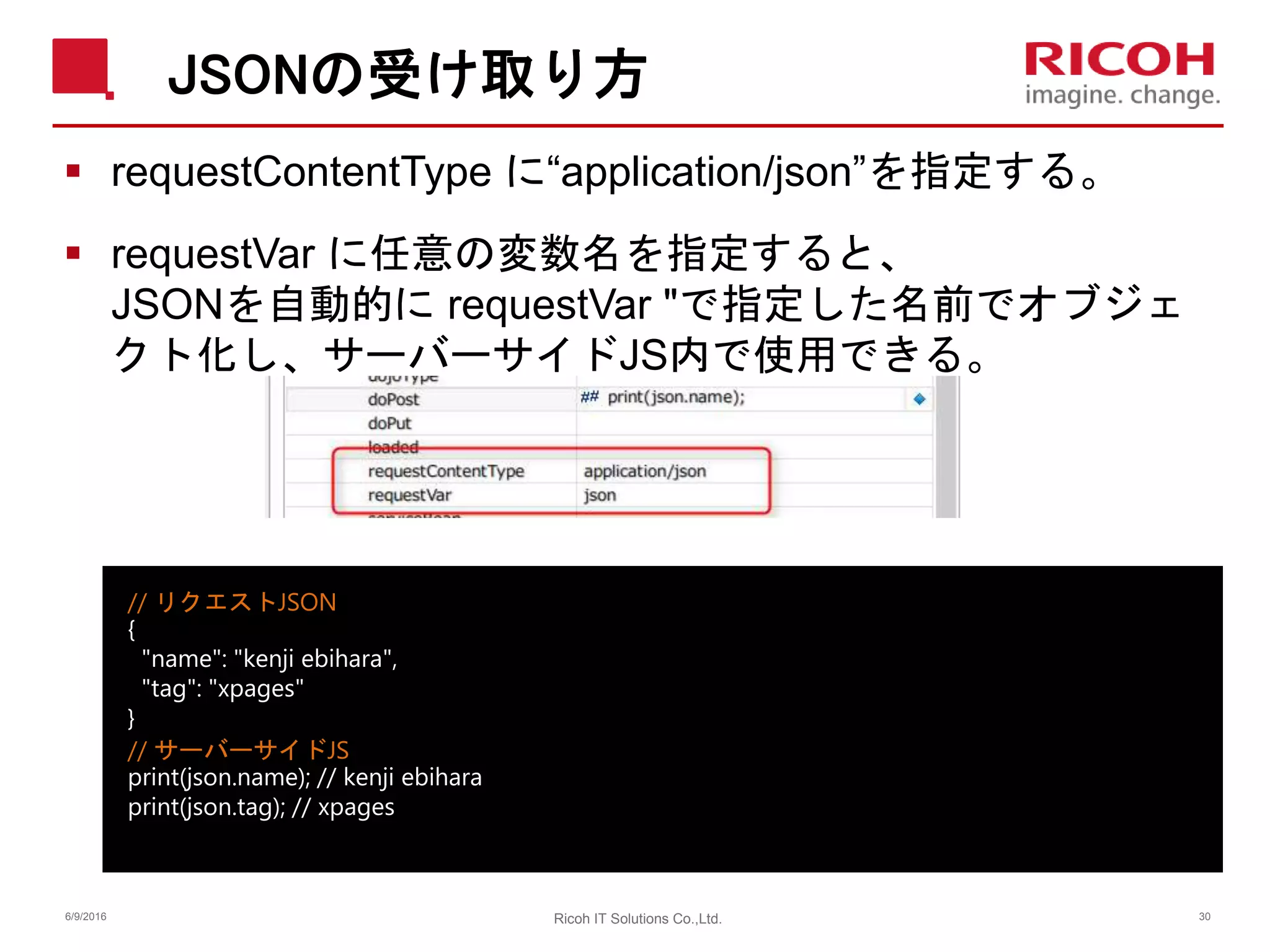

29. JSONの受け取り方
 requestContentType に“application/json”を指定する。
 requestVar に任意の変数名を指定すると、
JSONを自動的に requestVar "で指定した名前でオブジェ
クト化し、サーバーサイドJS内で使用できる。
6/9/2016 30Ricoh IT Solutions Co.,Ltd.
// リクエストJSON
{
"name": "kenji ebihara",
"tag": "xpages"
}
// サーバーサイドJS
print(json.name); // kenji ebihara
print(json.tag); // xpages

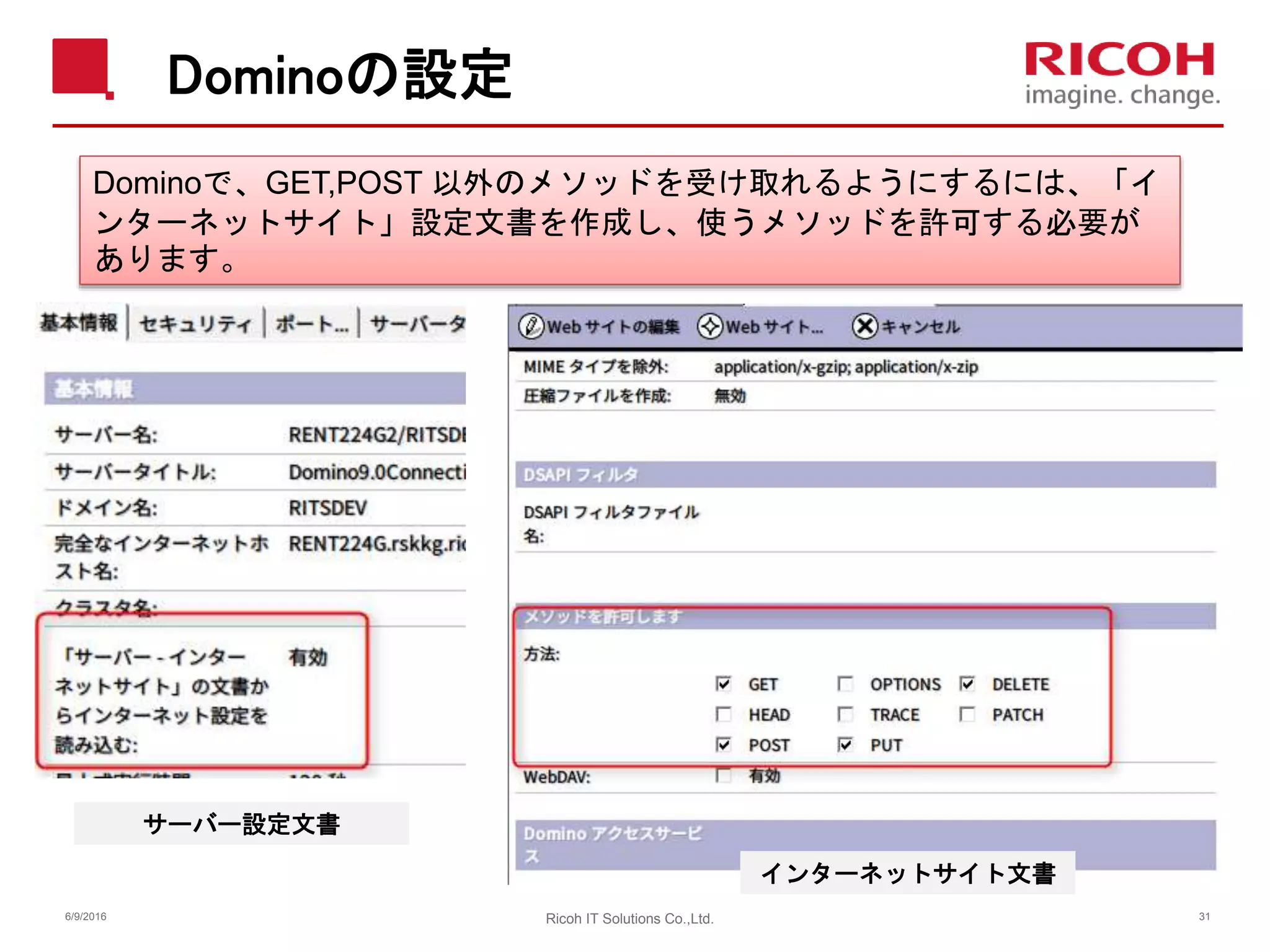

30. Dominoの設定
6/9/2016 Ricoh IT Solutions Co.,Ltd. 31
Dominoで、GET,POST 以外のメソッドを受け取れるようにするには、「イ
ンターネットサイト」設定文書を作成し、使うメソッドを許可する必要が
あります。
サーバー設定文書
インターネットサイト文書

31. 本日のお題
6/9/2016 Ricoh IT Solutions Co.,Ltd. 32
１． RESTとは
２． なぜRESTなのか
３．REST コントロール
４．事例紹介

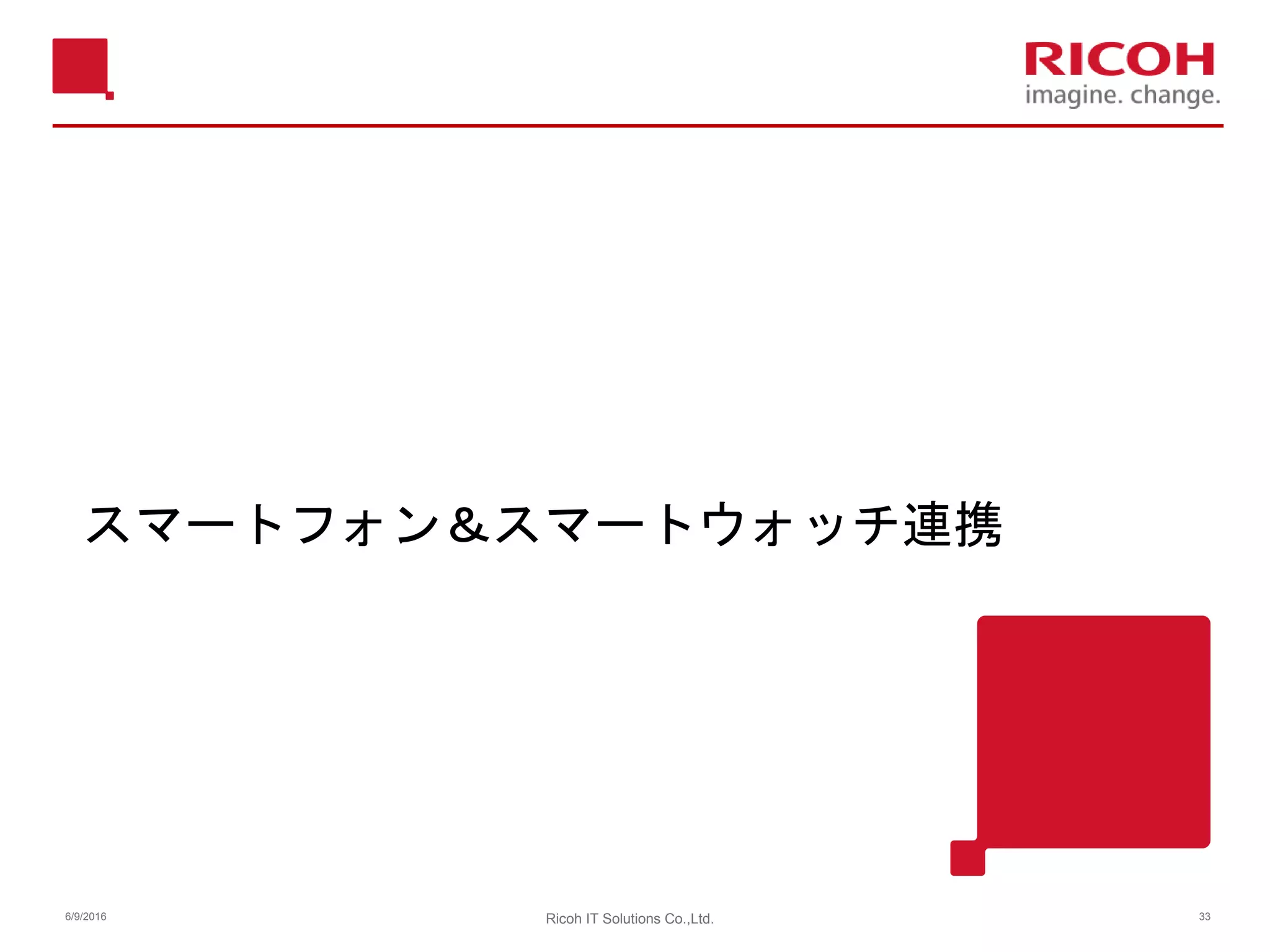

32. スマートフォン＆スマートウォッチ連携
6/9/2016 Ricoh IT Solutions Co.,Ltd. 33

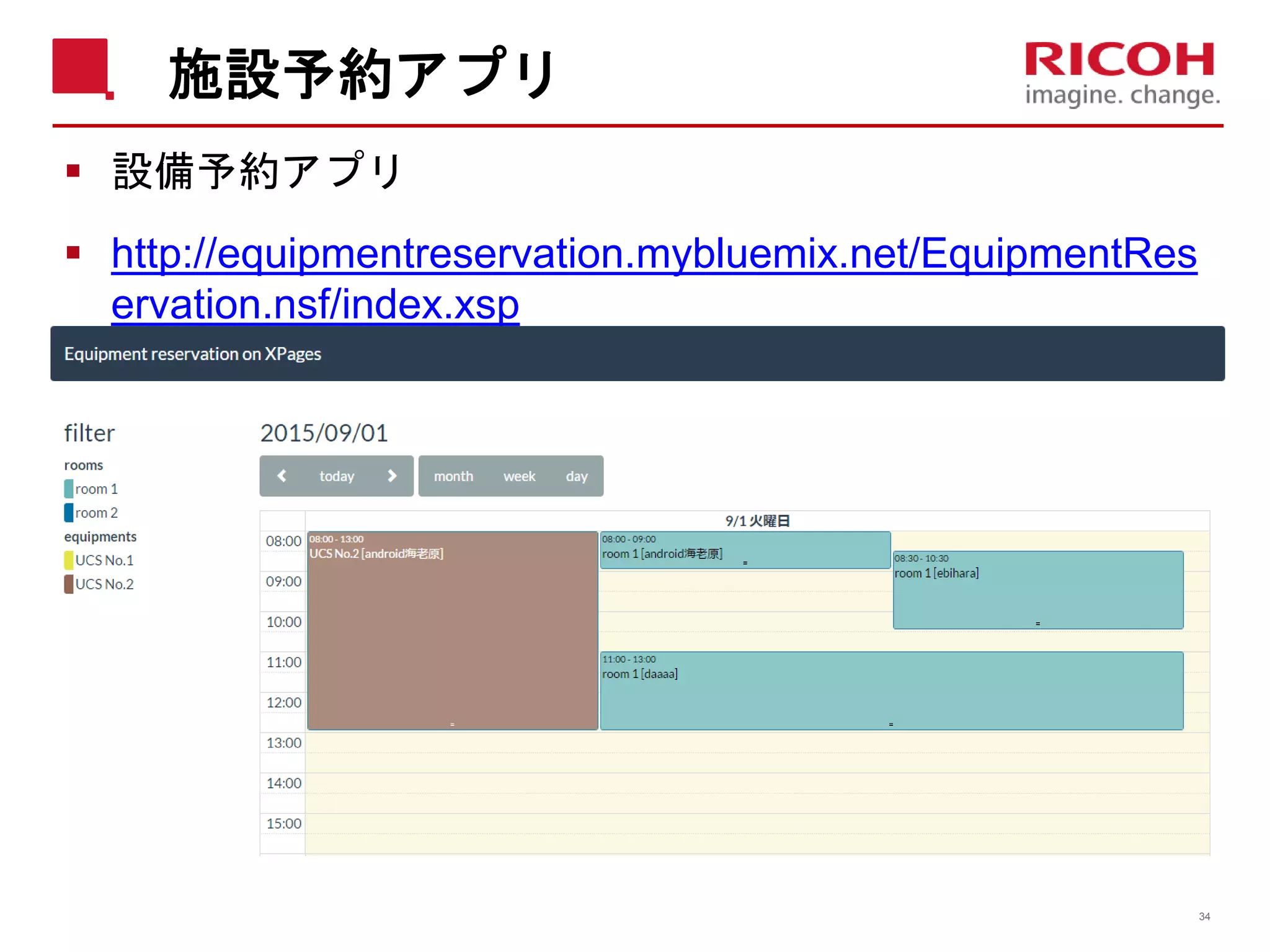

33. 施設予約アプリ
 設備予約アプリ
 http://equipmentreservation.mybluemix.net/EquipmentRes
ervation.nsf/index.xsp
34

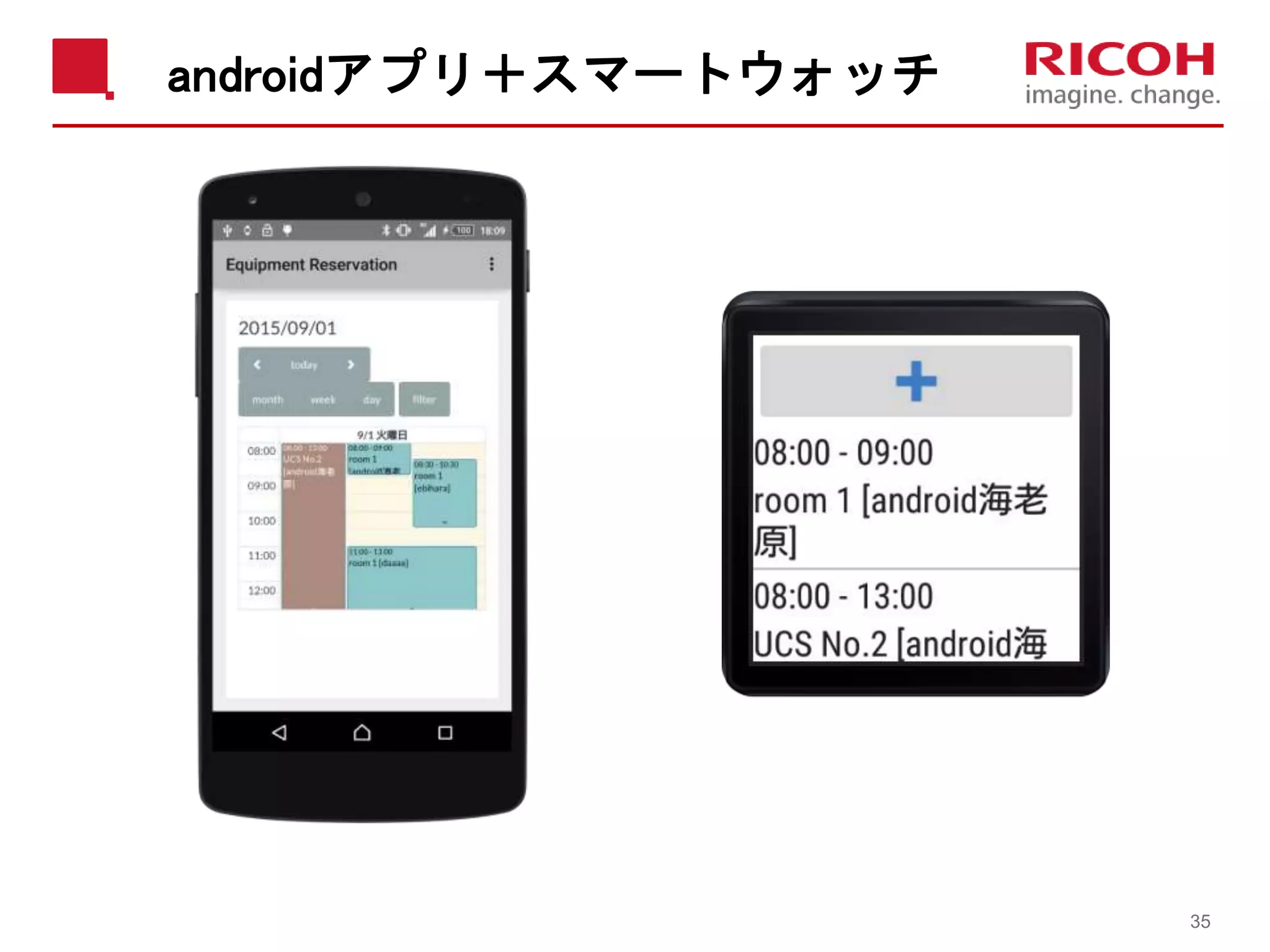

34. androidアプリ＋スマートウォッチ
35

35. システム構成
36
XPages on
通知
通知
REST
REST
REST
GCM
XPages
通知
予約一覧取得
予約詳細情報取得
新規予約登録
予約変更
メッセージ送信
Google cloud messaging

36. Q&Aアプリ
6/9/2016 Ricoh IT Solutions Co.,Ltd. 37

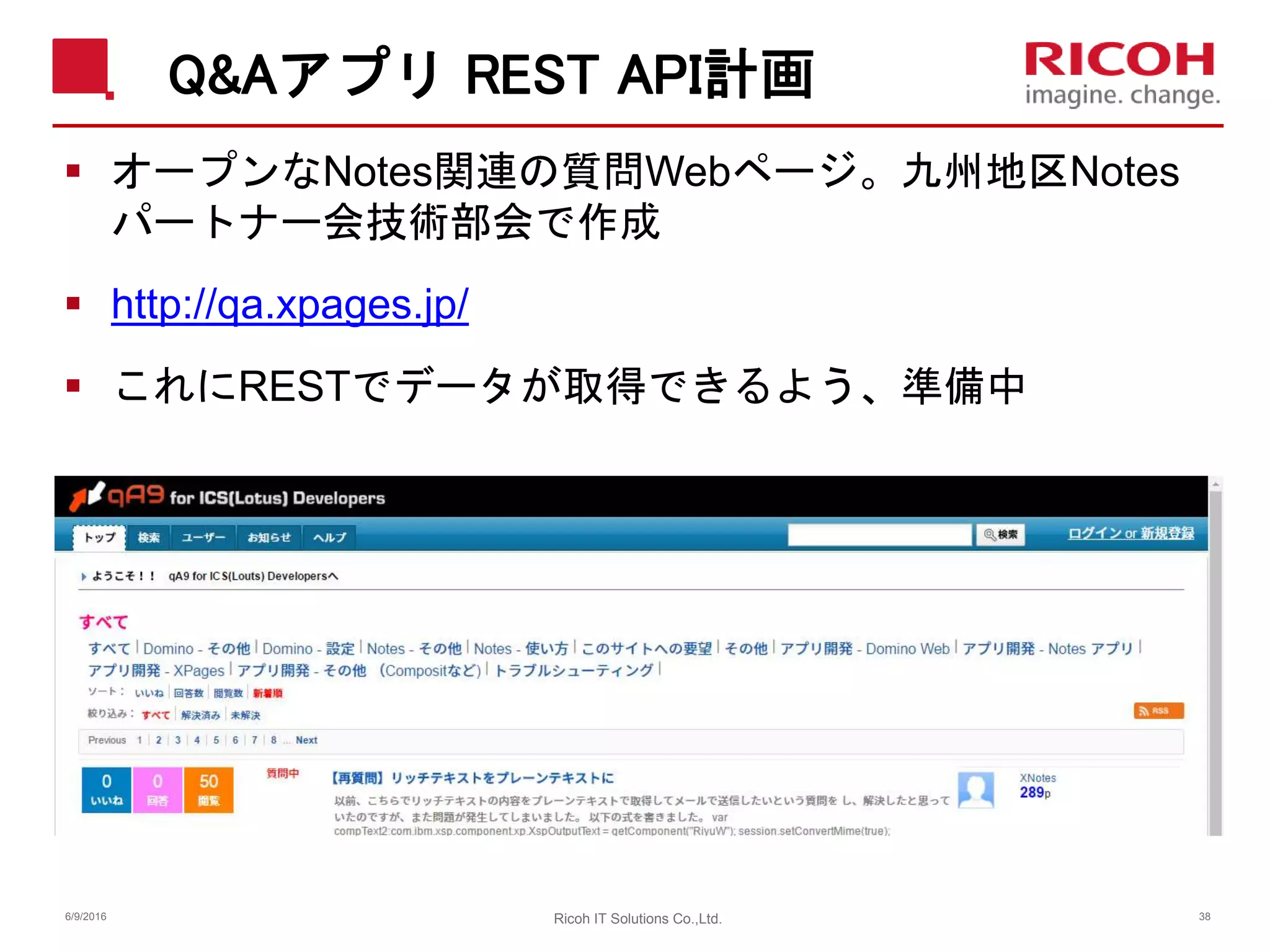

37. Q&Aアプリ REST API計画
 オープンなNotes関連の質問Webページ。九州地区Notes
パートナー会技術部会で作成
 http://qa.xpages.jp/
 これにRESTでデータが取得できるよう、準備中
6/9/2016 38Ricoh IT Solutions Co.,Ltd.

38. 外部システムとの連携
6/9/2016 Ricoh IT Solutions Co.,Ltd. 39

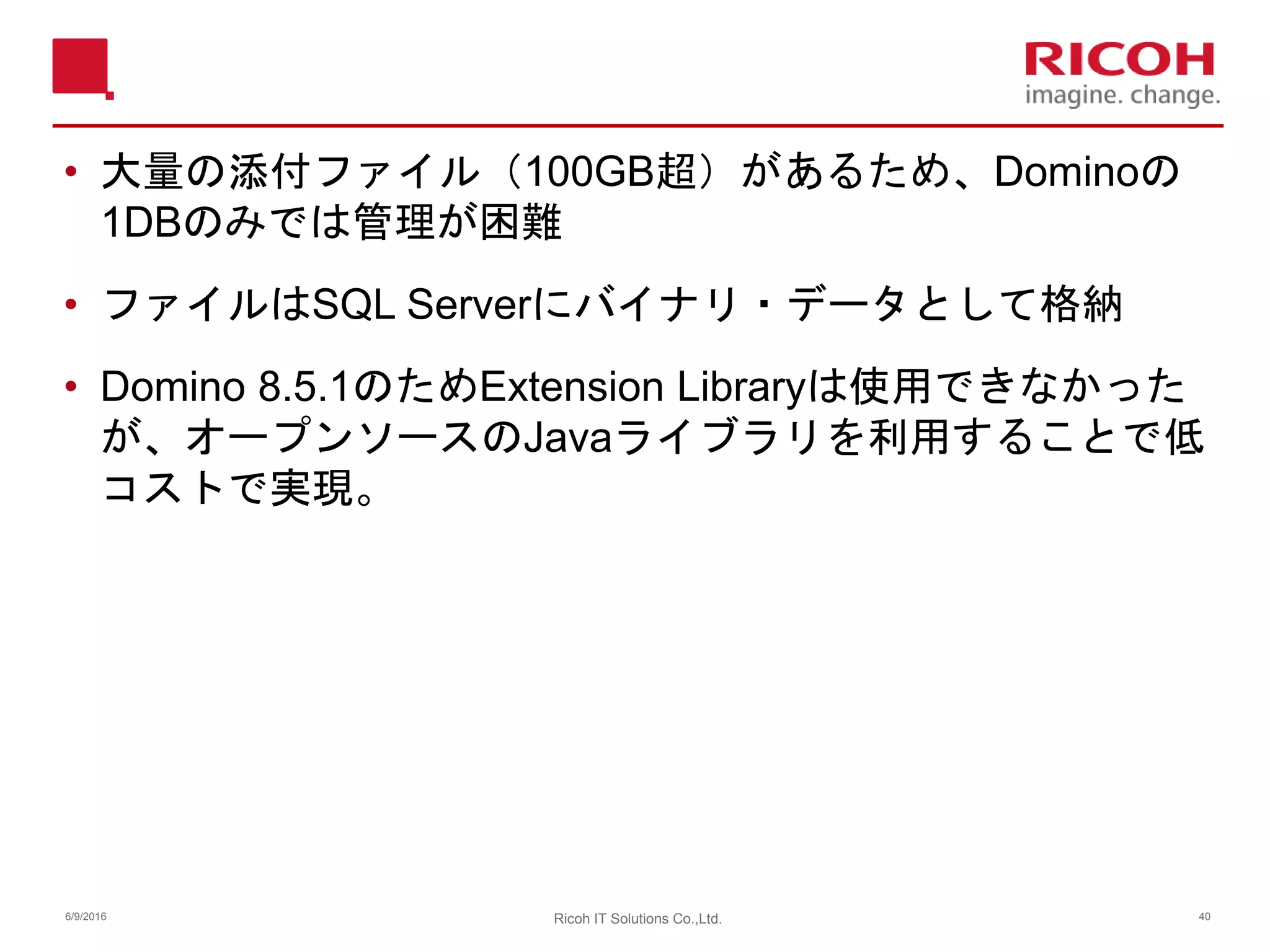

39. • 大量の添付ファイル（100GB超）があるため、Dominoの
1DBのみでは管理が困難
• ファイルはSQL Serverにバイナリ・データとして格納
• Domino 8.5.1のためExtension Libraryは使用できなかった
が、オープンソースのJavaライブラリを利用することで低
コストで実現。
6/9/2016 40Ricoh IT Solutions Co.,Ltd.

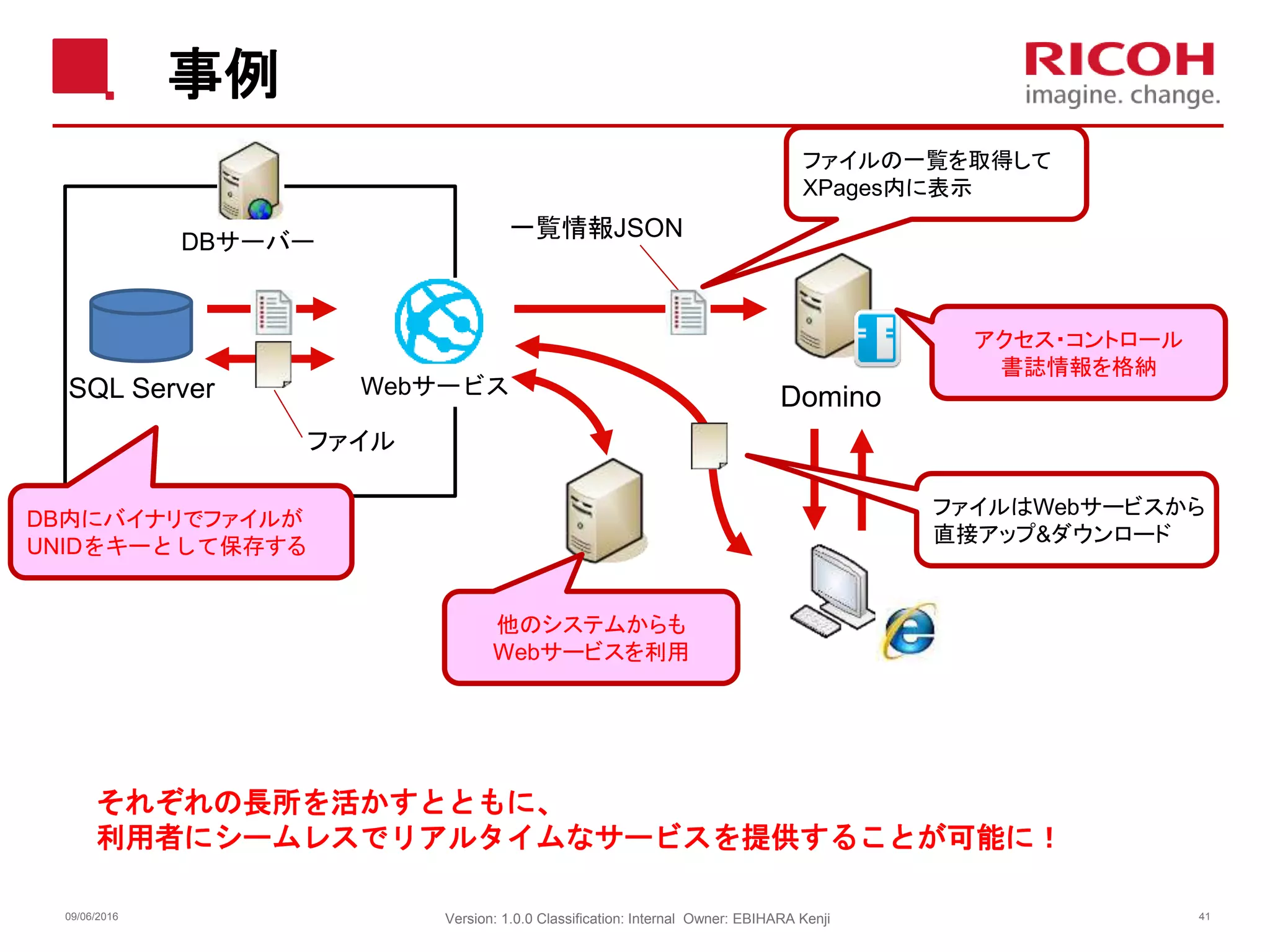

40. 事例
Version: 1.0.0 Classification: Internal Owner: EBIHARA Kenji09/06/2016 41
DB内にバイナリでファイルが
UNIDをキーとして保存する
SQL Server Domino
アクセス・コントロール
書誌情報を格納
それぞれの長所を活かすとともに、
利用者にシームレスでリアルタイムなサービスを提供することが可能に！
ファイルはWebサービスから
直接アップ&ダウンロード
他のシステムからも
Webサービスを利用
ファイル
一覧情報JSON
ファイルの一覧を取得して
XPages内に表示
Webサービス
DBサーバー

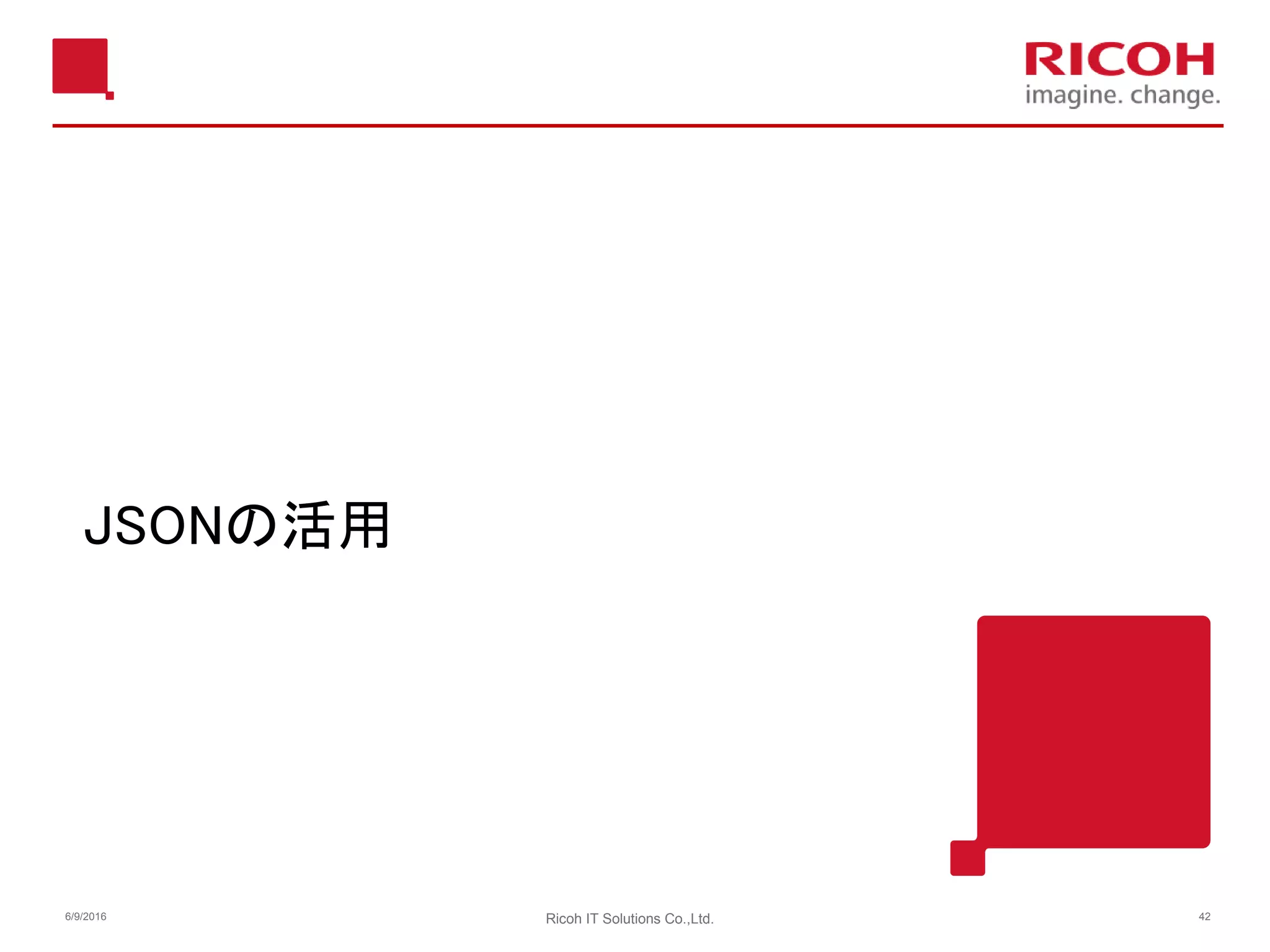

41. JSONの活用
6/9/2016 Ricoh IT Solutions Co.,Ltd. 42

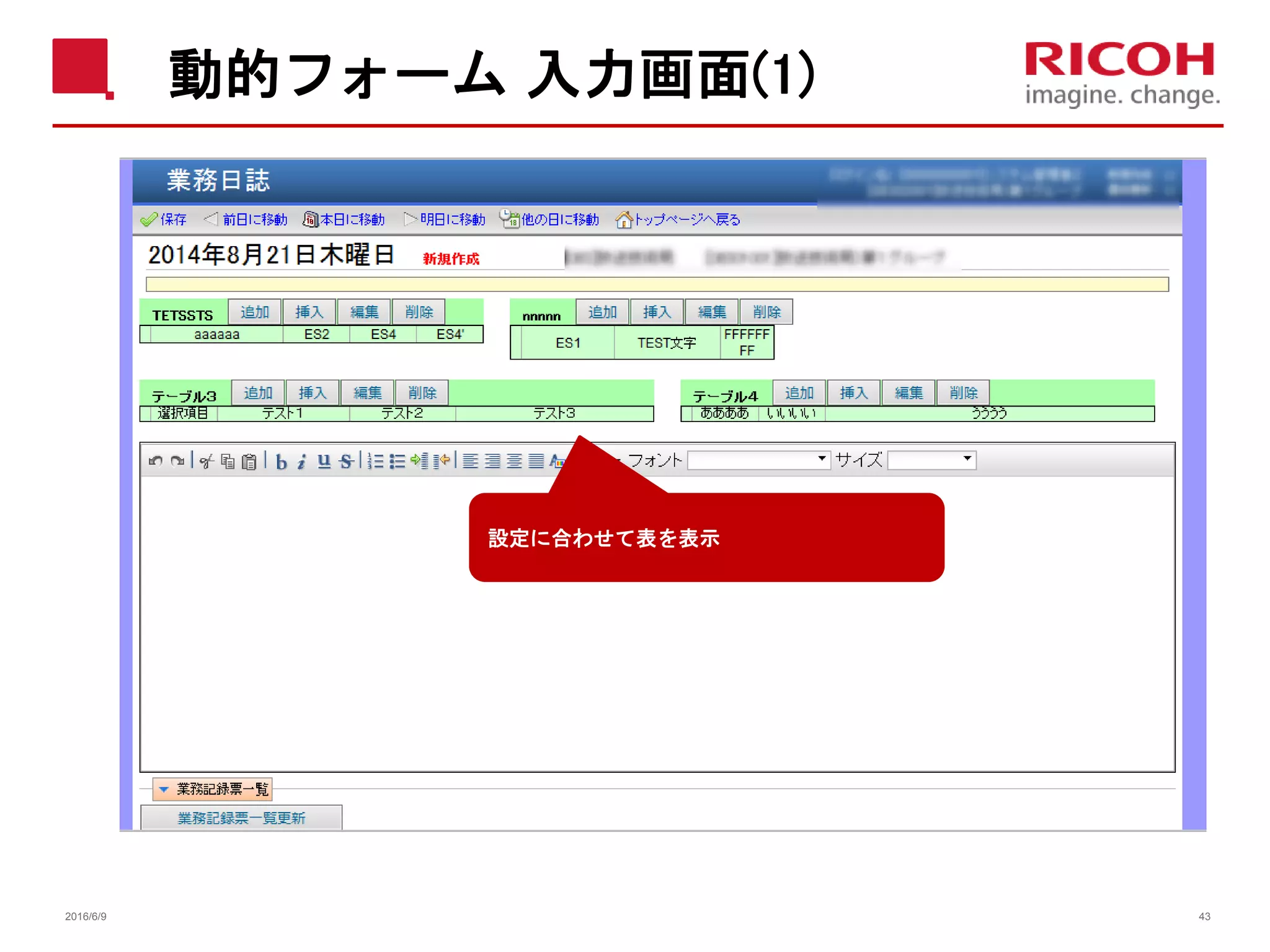

42. 動的フォーム 入力画面(1)
2016/6/9 43
設定に合わせて表を表示

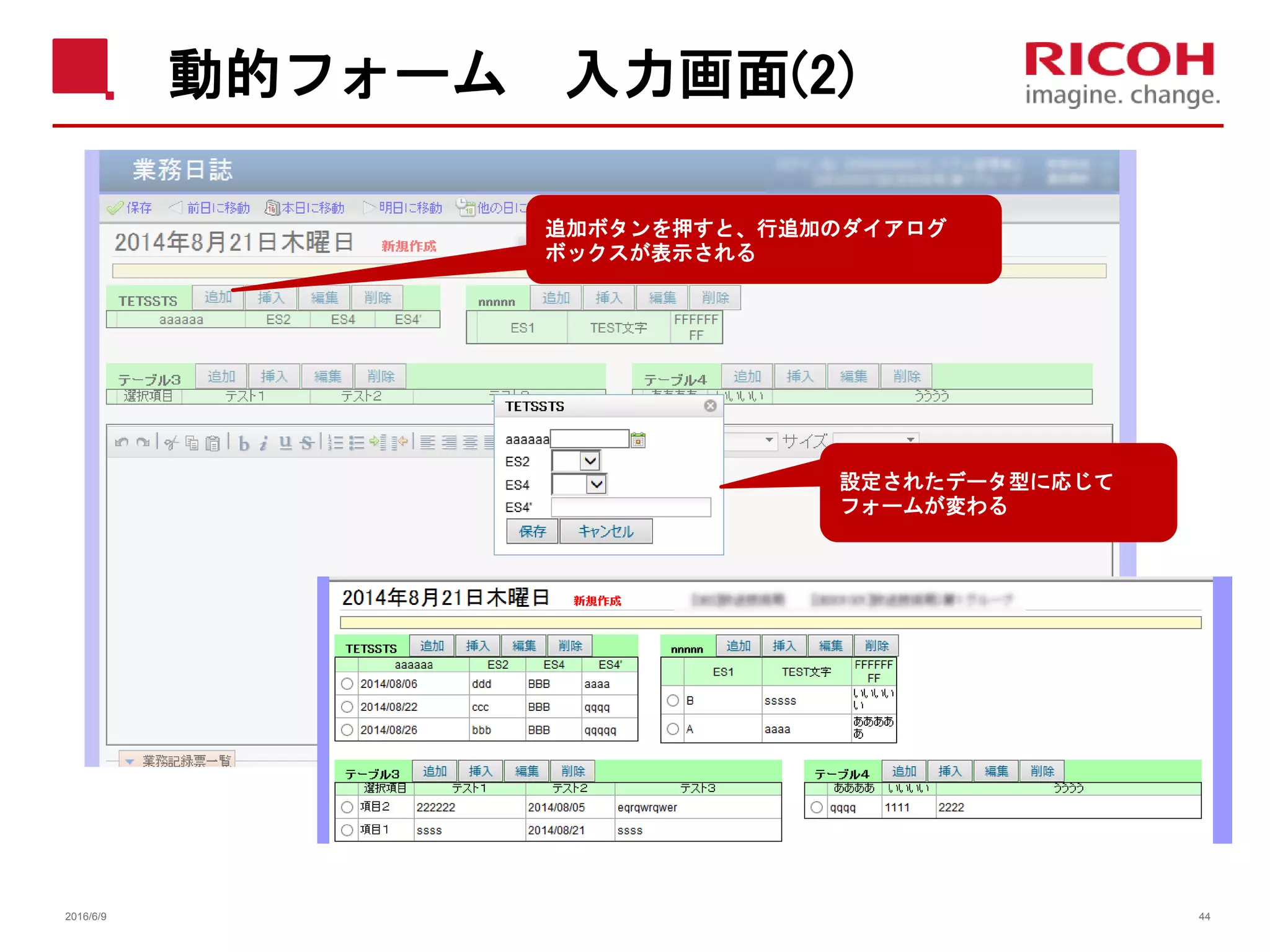

43. 動的フォーム 入力画面(2)
2016/6/9 44
追加ボタンを押すと、行追加のダイアログ
ボックスが表示される
設定されたデータ型に応じて
フォームが変わる

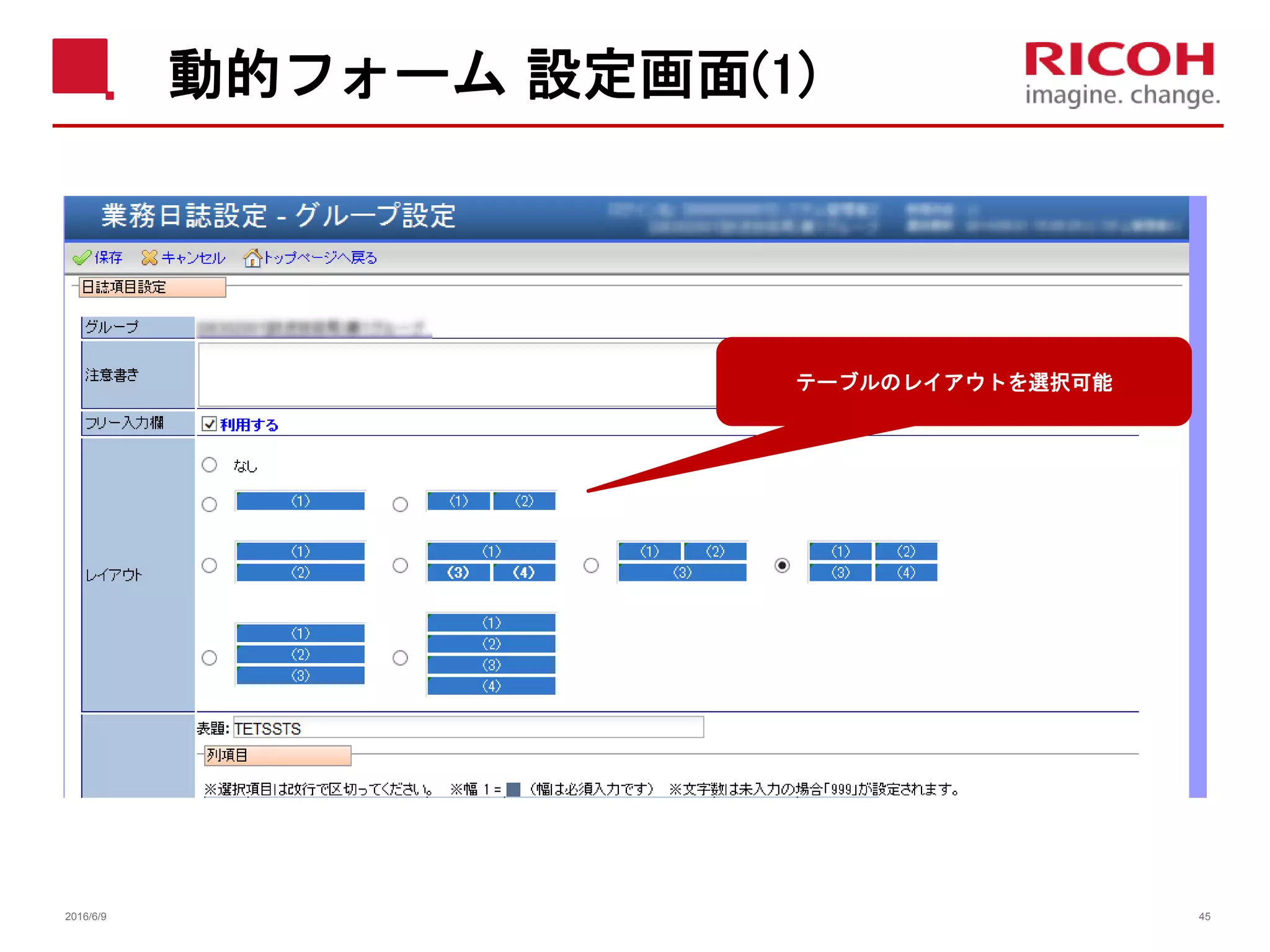

44. 動的フォーム 設定画面(1)
2016/6/9 45
テーブルのレイアウトを選択可能

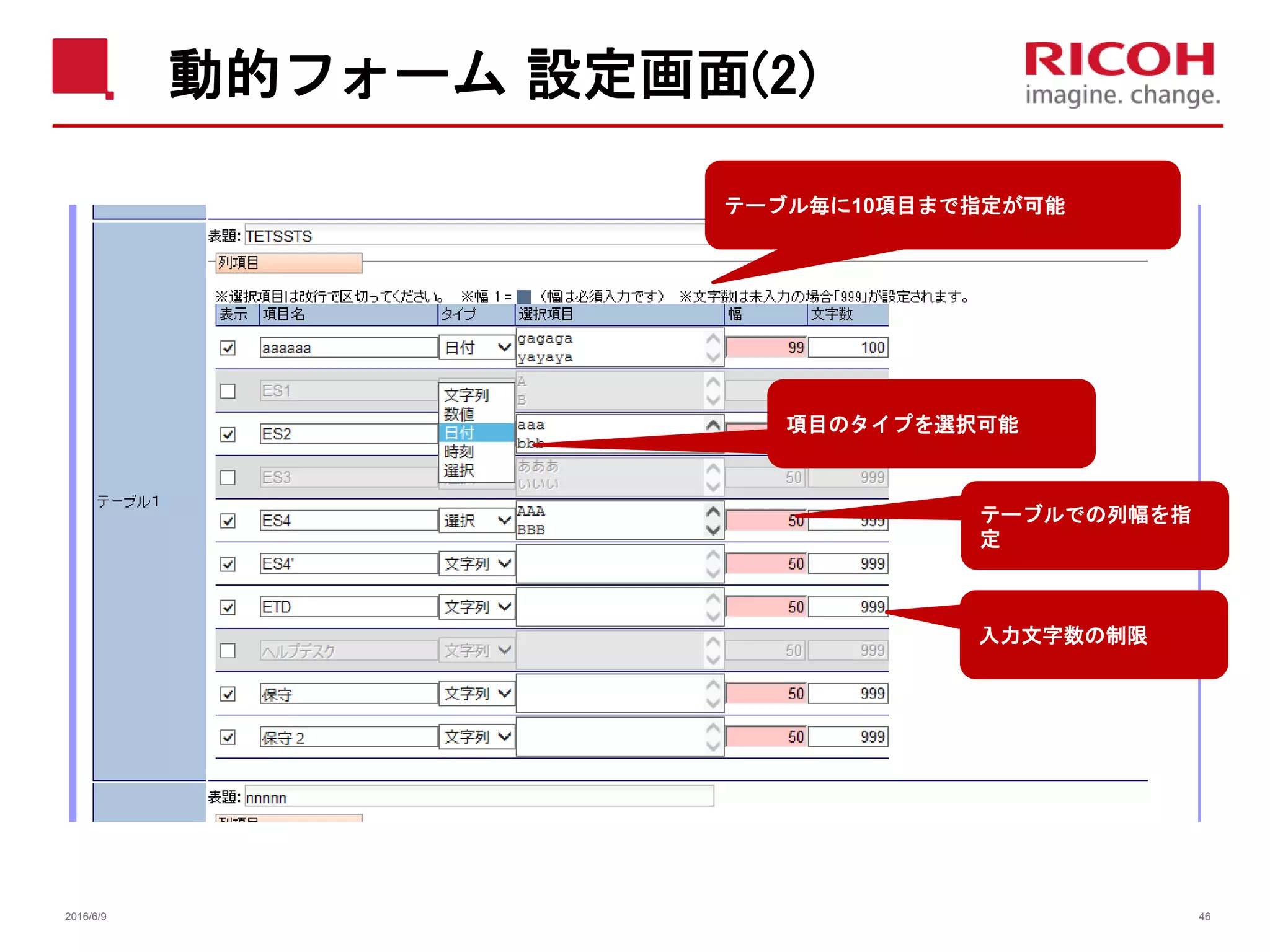

45. 動的フォーム 設定画面(2)
2016/6/9 46
テーブル毎に10項目まで指定が可能
項目のタイプを選択可能
テーブルでの列幅を指
定
入力文字数の制限
