1. 2017/2/16
DL輪読会
医学系研究科 D2
山口亮平

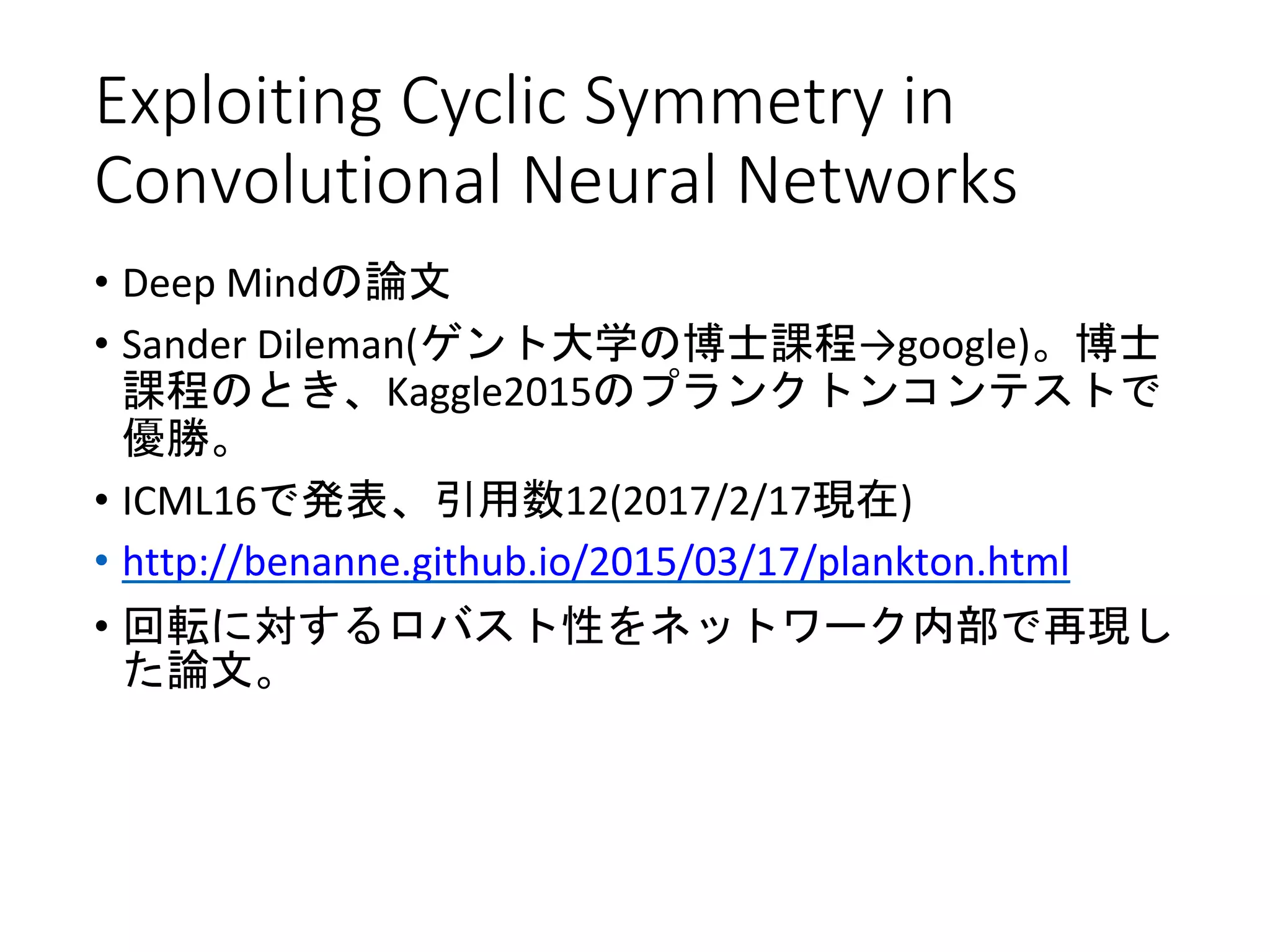

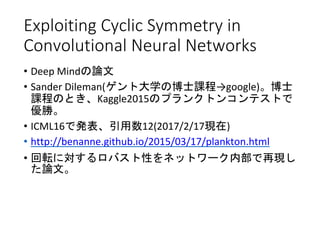

2. Exploiting Cyclic Symmetry in
Convolutional Neural Networks
• Deep Mindの論文
• Sander Dileman(ゲント大学の博士課程→google)。博士
課程のとき、Kaggle2015のプランクトンコンテストで
優勝。
• ICML16で発表、引用数12(2017/2/17現在)
• http://benanne.github.io/2015/03/17/plankton.html
• 回転に対するロバスト性をネットワーク内部で再現し
た論文。

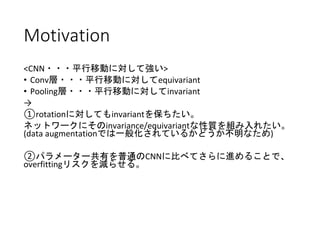

3. Motivation
<CNN・・・平行移動に対して強い>
• Conv層・・・平行移動に対してequivariant
• Pooling層・・・平行移動に対してinvariant
→
①rotationに対してもinvariantを保ちたい。
ネットワークにそのinvariance/equivariantな性質を組み入れたい。
(data augmentationでは一般化されているかどうか不明なため)
②パラメーター共有を普通のCNNに比べてさらに進めることで、
overfittingリスクを減らせる。

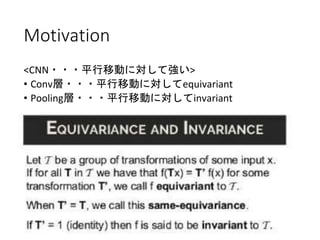

4. Motivation
<CNN・・・平行移動に対して強い>
• Conv層・・・平行移動に対してequivariant
• Pooling層・・・平行移動に対してinvariant
→
①rotationに対してもinvariantを保ちたい。ネットワー
クにそのinvariance/equivariantな性質を入れたい。
②パラメーター共有を普通のCNNに比べてさらに進める
ことで、overfittingリスクを減らせる。

5. limitation
★Rotation：今回は90度の整数倍の回転に絞ってい
る。
（30度などの鋭角回転を入れると、画像的な補間
が必要となり、さらに計算量が増えるから、とい
う理由で除外している）
★鏡面に関して対象な画像(dihedral symmetry)に関
しても、実装は容易に可能だ、としている。

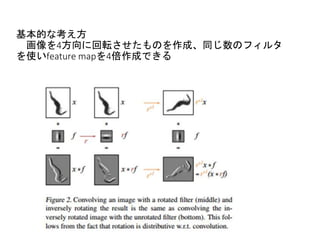

6. 基本的な考え方
画像を4方向に回転させたものを作成、同じ数のフィルタ
を使いfeature mapを4倍作成できる

7. 提案手法
• 以下の3種類の層を組み込むことを提案
cyclic slicing, cyclic pooling, cyclic rolling
（cyclic stackingは実際には使っていない）

8. ①cyclic slicing, cyclic pooling
http://benanne.github.io/2015/03/17/plankton.html

9. http://benanne.github.io/2015/03/17/plankton.html

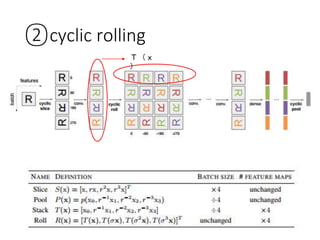

10. ②cyclic rolling
Ｔ（ｘ
）

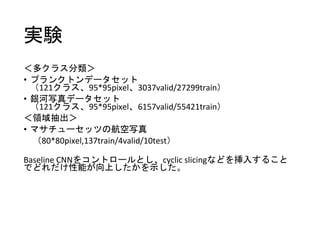

11. 実験
＜多クラス分類＞
• プランクトンデータセット
（121クラス、95*95pixel、3037valid/27299train）
• 銀河写真データセット
（121クラス、95*95pixel、6157valid/55421train）
＜領域抽出＞
• マサチューセッツの航空写真
（80*80pixel,137train/4valid/10test）

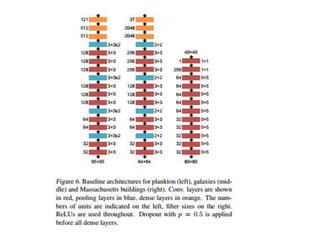

Baseline CNNをコントロールとし、cyclic slicingなどを挿入すること
でどれだけ性能が向上したかを示した。

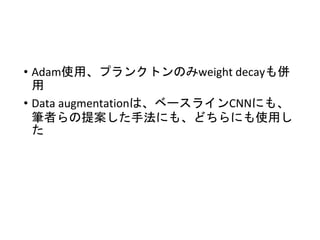

12. • Adam使用、プランクトンのみweight decayも併
用
• Data augmentationは、ベースラインCNNにも、
筆者らの提案した手法にも、どちらにも使用し
た

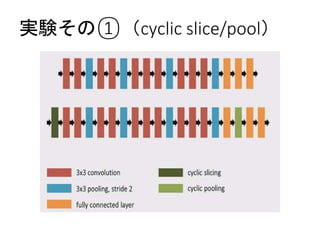

14. 実験その①（cyclic slice/pool）

15. 実験その②（cyclic rolling）

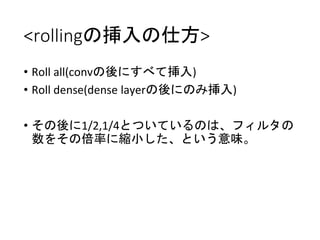

16. <rollingの挿入の仕方>
• Roll all(convの後にすべて挿入)
• Roll dense(dense layerの後にのみ挿入)
• その後に1/2,1/4とついているのは、フィルタの
数をその倍率に縮小した、という意味。

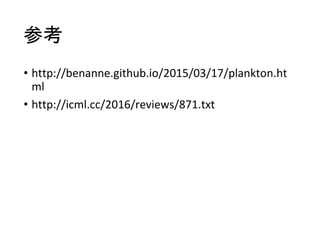

18. 参考
• http://benanne.github.io/2015/03/17/plankton.ht
ml
• http://icml.cc/2016/reviews/871.txt
