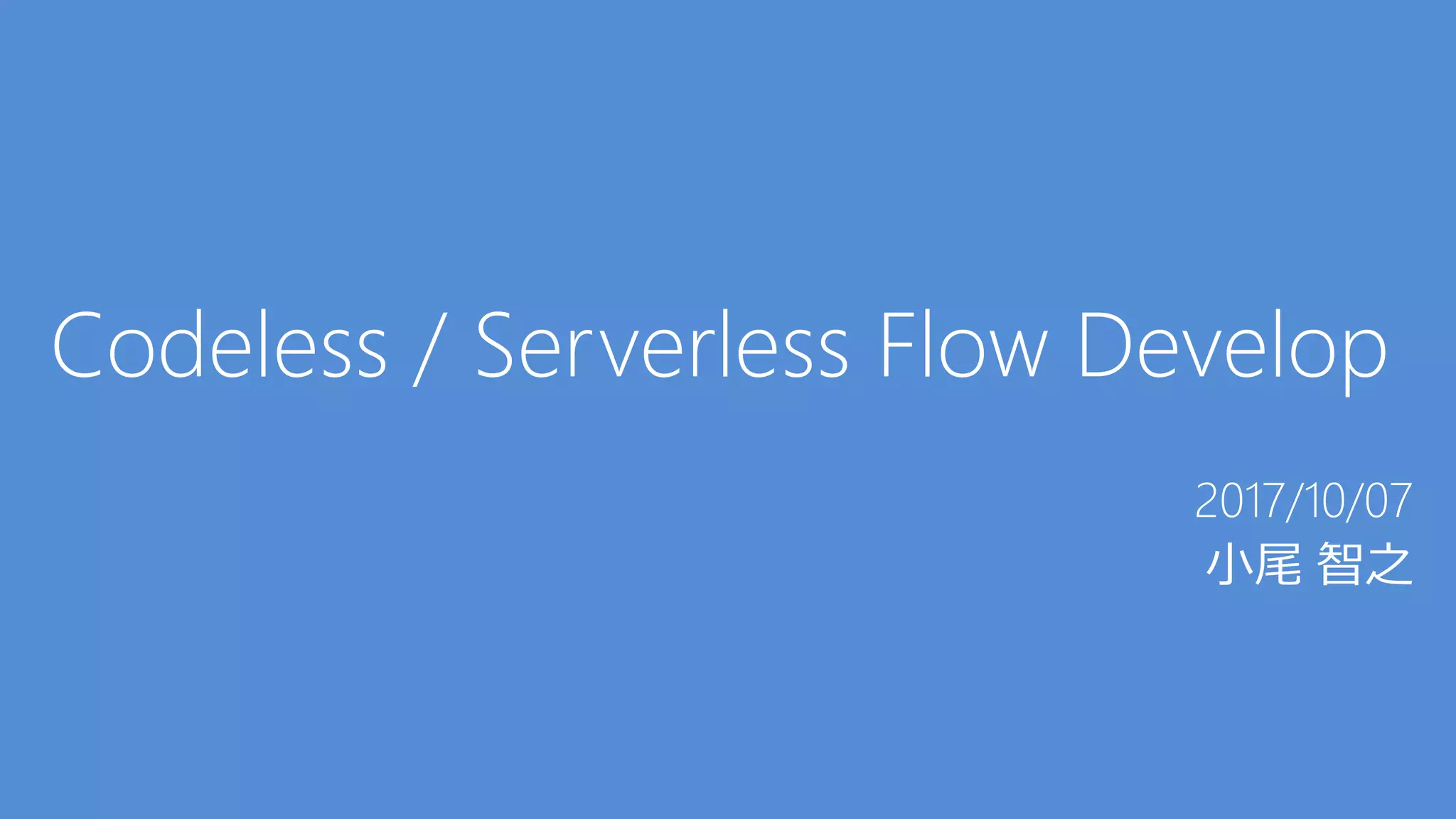

1. Codeless / Serverless Flow Develop
2017/10/07
小尾 智之

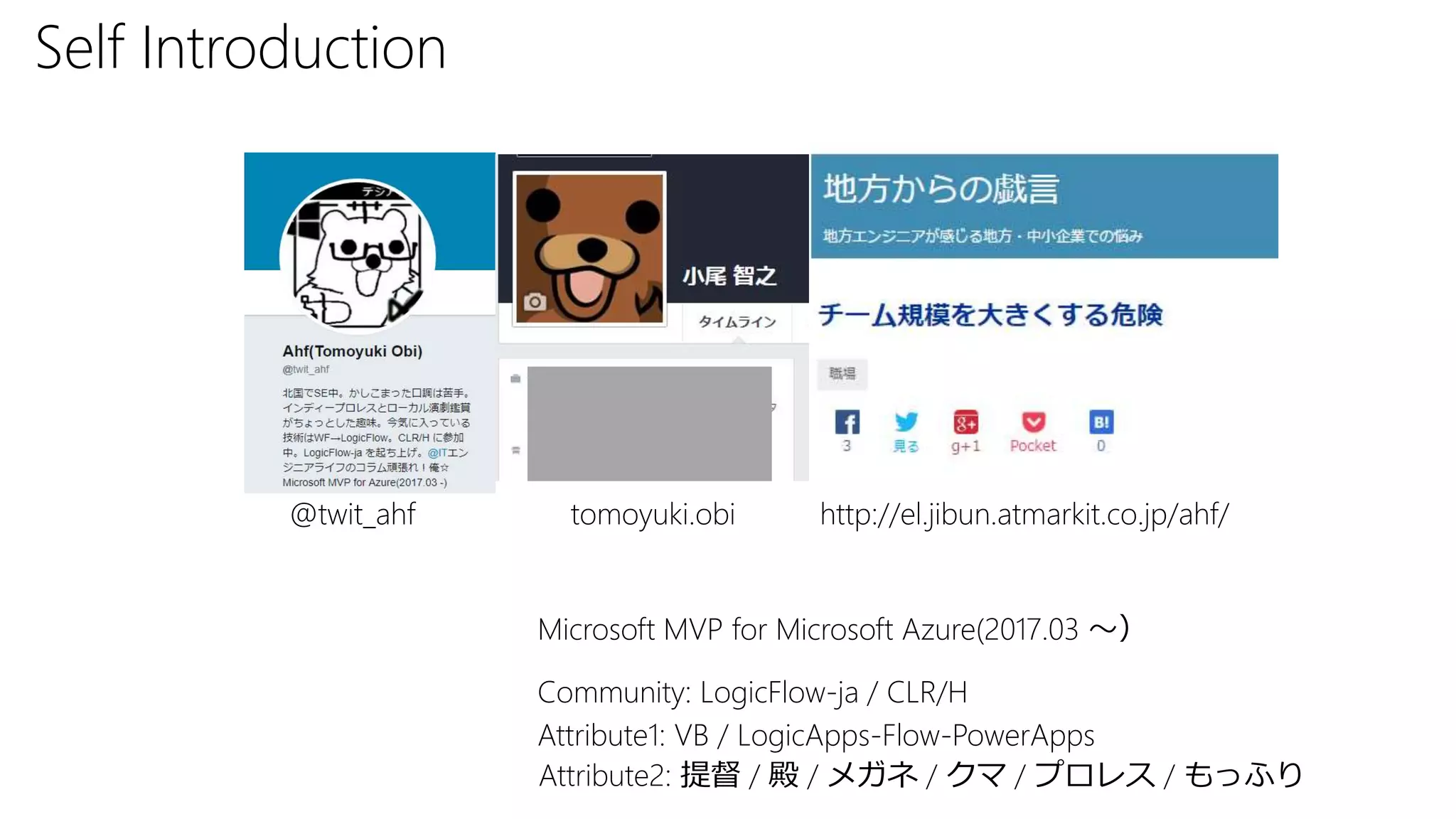

2. Self Introduction
Attribute1: VB / LogicApps-Flow-PowerApps
@twit_ahf
Attribute2: 提督 / 殿 / メガネ / クマ / プロレス / もっふり
tomoyuki.obi http://el.jibun.atmarkit.co.jp/ahf/
Community: LogicFlow-ja / CLR/H
Microsoft MVP for Microsoft Azure(2017.03 ～）

3. https://www.facebook.com/groups/logicflowja/

4. Agenda
• LogicFlow とは
– LogicFlow 基本機能
– LogicFlow の各機能
• LogicFlow による API サーバー構築

5. トリガ
アクション
LogicFlow の基本形
イベントをトリガで受け取り
後続のアクションで処理を
行うサーバーレスなもの

6. LogicApps 従量課金プラン
LogicApps AppService プラン
https://azure.microsoft.com/ja-jp/pricing/details/logic-apps/
Flow とは課金単位が異なる

7. LogicApps 新従量課金プラン
現在は一部リージョン限定

8. LogicApps 仕様と制限
最大実行継続時間 90 日
ストレージリテンション期間 90 日
最小繰り返し時間 1 秒
最大繰り返し間隔 500 日
ForEach レコード数 100,000
Loop Until 回数 5,000
SplitOn 最大数 100,000
ForEach 並列処理数 20
アクション実行数（5分間） 100,000
同時呼出し数 2,500
エンドポイント同時受信数 1,000
エンドポイント読み取り可能呼出し数 60,000
エンドポイント起動可能呼出し数 45,000
ワークフローでのアクション数 250
ワークフロー内部でのネスト数 5
1リージョンでのワークフロー数 1,000
ワークフローごとのトリガ数 10
一つの式での最大文字数 8,192
アクション/トリガ名の文字数 80
コメントの文字数 256
パラメーター数 50

9. Microsoft Flow 料金プラン
1 ユーザー 25 LogicFlow が定義可能
（リクエスト送付で拡張可能）https://flow.microsoft.com/ja-jp/pricing/

10. Flow プランでの機能制限
Premium 系コネクタは Plan1 / 2 でのみ利用可能

11. PowerApps 料金プラン

12. https://powerapps.microsoft.com/ja-jp/communityplan/
PowerApps コミュニティプラン
既にアカウントを所有していても作成可能

13. Enterprise Integration
SNS
Office365 / Dynamics365
Data Connect
Web Service
Azure Service
Online Storage
Notification
Standard Connecter
Cognitive Service
Button
Approval Batch

14. Enterprise Integration
SNS
Office365 / Dynamics365
Data Connect
Web Service
Azure Service
Online Storage
Notification
Standard Connecter
Cognitive Service
Button
Approval Batch
LogicApps Only

15. Enterprise Integration
SNS
Office365 / Dynamics365
Data Connect
Web Service
Azure Service
Online Storage
Notification
Standard Connecter
Cognitive Service
Button
Approval Batch
Flow Only

16. Commin soon･･･?

17. LogicFlow 基本コネクタ
スケジュール
OpenAPI(Swagger) 定義された
API 呼出
HTTPS リクエスト
RSSFTP/SFTP
HTTP/HTTPS
WebHook
Mail(SendGrid)
SMTP
変数
制御HTTP レスポンス
データ操作
PowerApps
プッシュ通知
Flow Button
HTML-テキスト変換
PowerApps用プッシュ通知

18. 条件判断 / Condition
IF ～ THEN ～ ELSE（条件分岐）
Switch Case（条件多分岐）

19. 繰り返し / Loop
Do Until ループ
ループが一定時間内に終了しない場合に
タイムアウトとする場合は
ISO 8601 形式でタイムアウト条件を設定

20. 繰り返し / Loop
ForEach ループ
規定では 20 アクションの並列動作
operationOptions:Sequential で変更可能
デザイナ上だけで
ネストしたループも作成可能

21. ブロック化 / Scope
処理のブロック化

22. 実行条件の構成 / RunAfter
ブロック化した場合は
「ブロック内部の処理が何か一つでも失敗したら」
という条件で利用できる

23. 並列分岐 / RunAfter(2)
デザイナー上から
並列動作させるアクションを直接設定可能
RunAfter 設定を変更し
どのコネクタの後に実行するかを
設定している

24. 変数/ Variables
初期化を先に実施する必要がある

25. データ操作 / Compose
関数で行っていたものが
コネクタ化され簡易に利用可能

26. inputArguments.Select(Function(x)
Return New With {Key x.orgArg1,
Key x.orgArg2,
Key Sum(x.orgArg3)}
End Function).ToArray
選択/ Selecct
配列オブジェクトの再定義

27. 再試行ポリシー/ Retry Policy
動作エラーになったものを
何回（Limit）
どの程度の間隔で（Duration）
再実行するかを設定

28. CodeView 上で LogicFlow を直接記載
デザイナーでは未サポート
動作自体は問題なく可能
マルチトリガ / Multi Trigger

29. 演算子 / Operator
．
？
‘
［］
？演算子は特に重要で
値がない事が想定される場合は
必ず使うのがよい

30. 関数 / Workflow Functions
Referencing functions
Collection functions
String functions
Logical functions
Conversion functions
Math functions
Date functions
Workflow functions
デザイナ上でインテリセンス等サポートはない
https://docs.microsoft.com/ja-jp/azure/logic-apps/logic-apps-workflow-definition-language
CodeView および関数ダイアログ上でサポートあり

31. Workflow Functions の書き方
最初の関数のみ ＠ をつける必要がある
文字列は ‘ でのみ囲める
デザイナー上で記載する場合は「詳細設定」
LogicApps なら CodeView で記載するのを活用

32. Workflow Functions のコネクタ対応
一部関数はコネクタとして提供も行っている

33. Develop API Server with LogicFlow

34. Request コネクタ
SAS 付の URL が自動生成される
POST 以外の動詞も可能
相対パスを設定が可能
クエリパラメータが可能
受け取る JSON データの
スキーマを指定

35. @triggerOutputs() 関数にて呼出時に付与されていた
クエリパラメータを取得できる
HTTP Request トリガにおけるクエリパラメータ
@triggerOutputs()['queries']['test1']
などでパラメータを利用可能

36. Request コネクタの問題点
SAS 付 URL のためアクセスできれば誰でも利用可能
生成される URL がいかにも Azure な URL
LogicFlow 自体にユーザー認証の
仕組みは提供されていない
ユーザー認証がない

37. Function Apps Proxy と API Management Services
どちらも LogicFlow を呼び出す
プロキシとして利用可能

38. Function Apps Proxy
プレビュー機能のため
Function Settings で有効にする

39. 特定のメソッドで呼び出された際に
API を呼び出すことが可能

40. App Service 認証を利用して
API のユーザー認証が可能
AAD や MS アカウントの MS サービスや
Twitter や Google アカウントなどの外部
サービスも利用可能

41. 利用条件の表示や匿名ユーザー対応など
Function Apps Proxy より細かい対応が可能
API Management でのユーザー認証
OAuth2.0 や OpenID を利用して
外部プロバイダでの認証も可能

42. Function Apps Proxy のカスタムドメイン設定
SSL も利用可能
http://blogahf.blogspot.jp/2017/07/azure-function-apps-proxies-ssl.html

43. API Management は高機能なだけに
価格も高レベル･･･

44. LogicApps のセキュリティ
LogicFlow にアクセスできる
IP アドレスの制限を指定可能

45. LogicApps の呼び出し元 IP アドレス
LogicAppsからアクセスした
場合の IP アドレス

46. Log Analytics
細かい設定なしで LogicApps のログ情報を
OMS へと連携が可能

47. Azure API Apps
同一サブスクリプション上に
ある API Apps を呼出可能
トリガ/アクション
両方を利用可能

48. OpenAPI
API Apps での OpenAPI(Swagger)設定
によりダイアログでの表示など
カスタマイズ可能
メソッドなどへ属性を付与してデザイナ上の表示を指定
T-Rex ライブラリも利用可能（https://github.com/nihaue/TRex）
[HttpPost, Route]
[Metadata("Create Message", "Creates a new message absolutely nowhere")]
[SwaggerResponse(HttpStatusCode.OK, Type = typeof(SampleOutputMessage))]
public async Task<IHttpActionResult> Post([FromBody]
[Metadata("Sample Input", "A sample input message")]
SampleInputMessage sampleInput)
{
return await SampleOutputMessage.FromInputAsync(sampleInput);
}
参考）https://flow.microsoft.com/ja-jp/documentation/customapi-how-to-swagger/

49. Azure Function App
LogicFlow デザイナー上で
直接 FunctionApp を記述可能
（ただし js のみ）

50. Azure Functions App にほしい
トリガーがない場合
LogicApps のトリガでトラップし
Functions App を呼び出す

51. カスタムコネクタ
既存 API 定義を簡易に利用できるように
カスタムコネクタとして登録可能

52. Hybrid Connection
(ServiceBus – Relay)
OnPremiss Data Gateway
(ServiceBus – Queue)
OnPremiss DataGateway
対象コネクタ
DataGateway はメッセージを
ポーリングする方式でやり取りを行う
(リアルタイム性は若干落ちる）

53. •ルートフォルダ：接続先 PC でのローカルパス
（共有はかけなくても大丈夫）
•認証タイプ：Windows 認証
•ユーザー名：（マシン名）￥（アカウント） を入力
AD アカウントではないので注意！
•パスワード：パスワードを入力
•ゲートウェイ：インストールしたゲートウェイを選択

54. DataGateway 利用ポート
TCP 443 (既定値) / 5671 / 5672 / 9350 ～ 9354
データ送信のみで受信は必要ない
HTTPS を強要する場合は config ファイルの書き換えかインストーラから設定

55. https://msdn.microsoft.com/ja-jp/library/hh169248(v=nav.90).aspx
SQL Database コネクタによる取得
SQL 文を直接記載することはできないが
Odata Expression による記述が可能

56. Others…

57. フロントプロキシ
インフラ
オンプレミス
Azure や他サービス
Microsoft サービス

58. LogicApps の高可用性対応
API Management リダイレクト先の調整
ServiceBus メッセージング形式の構築
Hot-Cold 的に構築
動作中のリージョンで障害発生時に
COLD 側へ切り替えさせる
（ARM 操作で可能）
常に全てのリージョンで動作するよう構築
LogicApps の課金としては変化なし
（トリガで対象データなしは無課金）

59. LogicApps Ludicrous Mode
高パフォーマンス用 LogicApps
16ユニット以上の構成
高スケール対応が可能
LogicApps 上に仕込みは済んでいるので
そう遠くない時期に公開予定

60. Let’s develop without coding,
and Welcome to Serverless !

61. Appendix
• LogicFlow-ja
( https://www.facebook.com/groups/logicflowja/ )
• LogicFlow を扱っている Blog
– nrjlog ( http://zuvuyalink.net/nrjlog/ )
– てすとぶろぐ ( http://blogahf.blogspot.jp/ )
• Azure LogicApps
( https://blogs.msdn.microsoft.com/logicapps/ )
• Flow – Blog
(https://flow.microsoft.com/en-us/blog/)
• PowerApps – Blog
(https://powerapps.microsoft.com/en-us/blog/)
• Twitter Hashtag
– LogicApps → #LogicApps
– Flow → #MicrosoftFlow
