WindowsAzureの長所を活かすクラウドアプリ開発（PDF版）

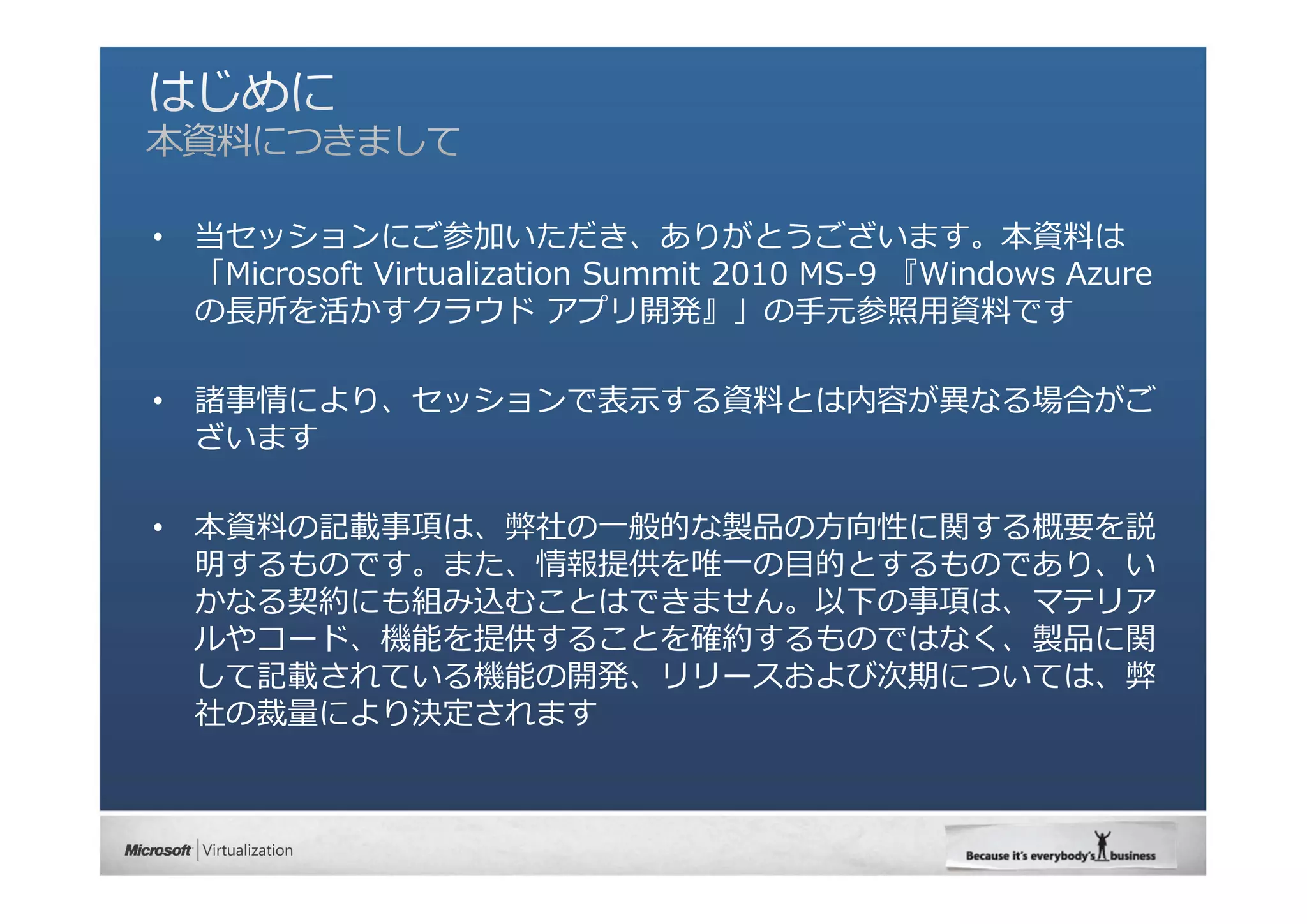

• 当セッションにご参加いただき、ありがとうございます。本資料は
「Microsoft Virtualization Summit 2010 MS-9 『Windows Azure
の⻑所を活かすクラウドアプリ開発』」の⼿元参照⽤資料です

• 諸事情により、セッションで表⽰する資料とは内容が異なる場合がご
ざいます

• 本資料の記載事項は、弊社の⼀般的な製品の⽅向性に関する概要を説
明するものです。また、情報提供を唯⼀の⽬的とするものであり、い
かなる契約にも組み込むことはできません。以下の事項は、マテリア
ルやコード、機能を提供することを確約するものではなく、製品に関
して記載されている機能の開発、リリースおよび次期については、弊
社の裁量により決定されます

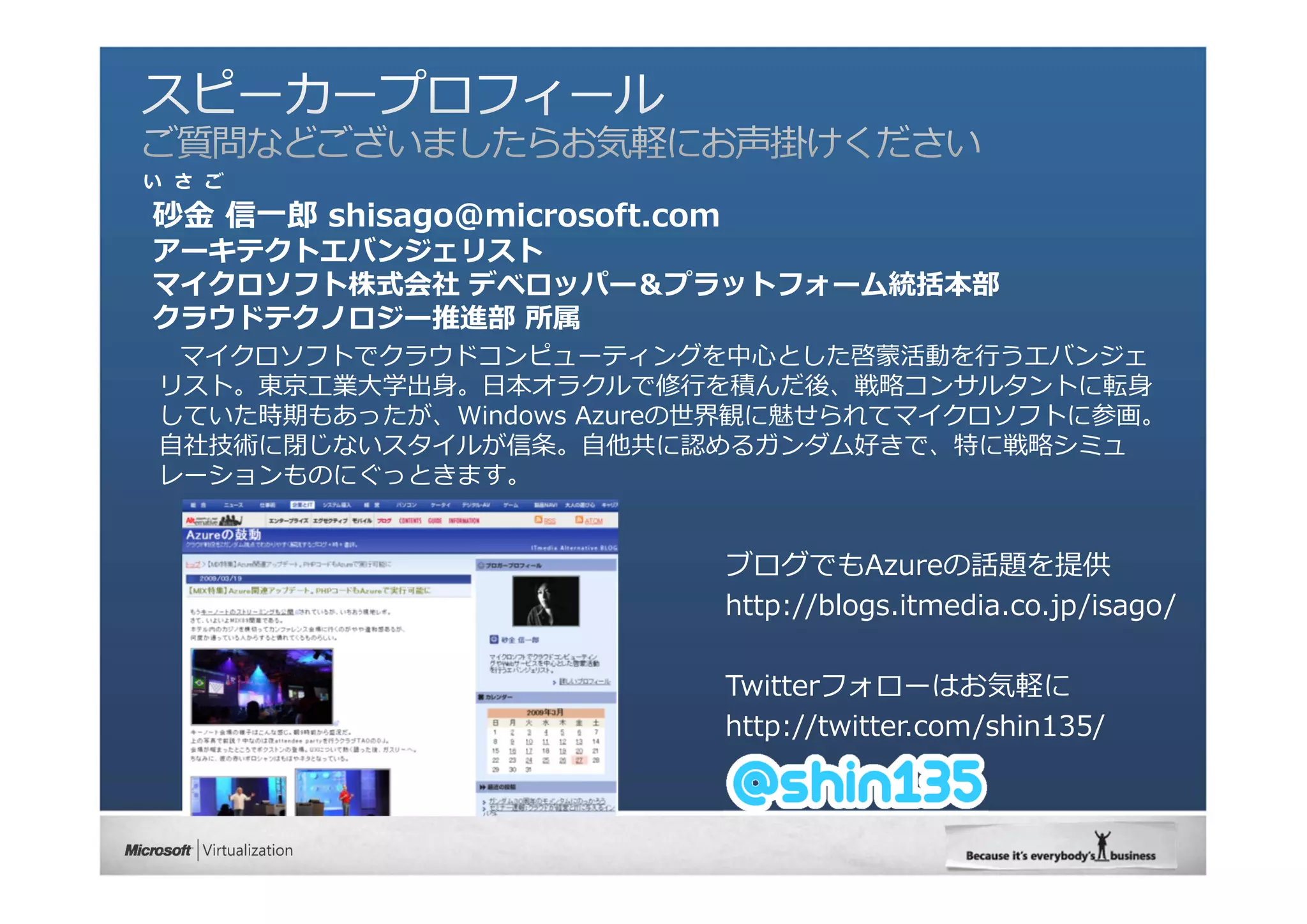

いさご

砂⾦信⼀郎 shisago@microsoft.com
アーキテクトエバンジェリスト
マイクロソフト株式会社デベロッパー＆プラットフォーム統括本部
クラウドテクノロジー推進部所属
マイクロソフトでクラウドコンピューティングを中⼼とした啓蒙活動を⾏うエバンジェ
リスト。東京⼯業⼤学出⾝。⽇本オラクルで修⾏を積んだ後、戦略コンサルタントに転⾝
していた時期もあったが、Windows Azureの世界観に魅せられてマイクロソフトに参画。
⾃社技術に閉じないスタイルが信条。⾃他共に認めるガンダム好きで、特に戦略シミュ
レーションものにぐっときます。

ブログでもAzureの話題を提供
http://blogs.itmedia.co.jp/isago/

Twitterフォローはお気軽に
http://twitter.com/shin135/

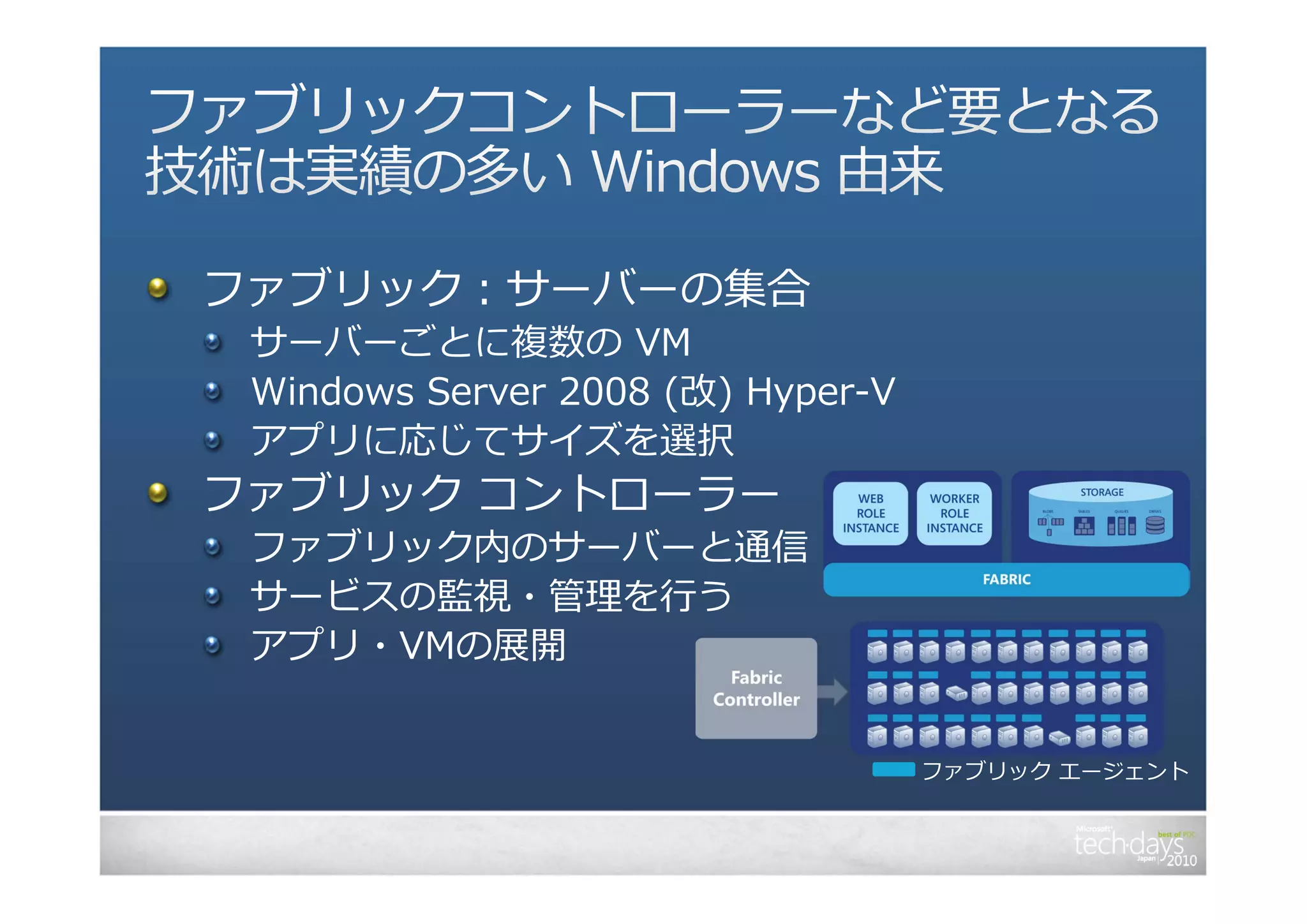

ファブリック：サーバーの集合
サーバーごとに複数の VM
Windows Server 2008 (改) Hyper-V
アプリに応じてサイズを選択
ファブリックコントローラー
ファブリック内のサーバーと通信
サービスの監視・管理を⾏う
アプリ・VMの展開

ファブリックエージェント

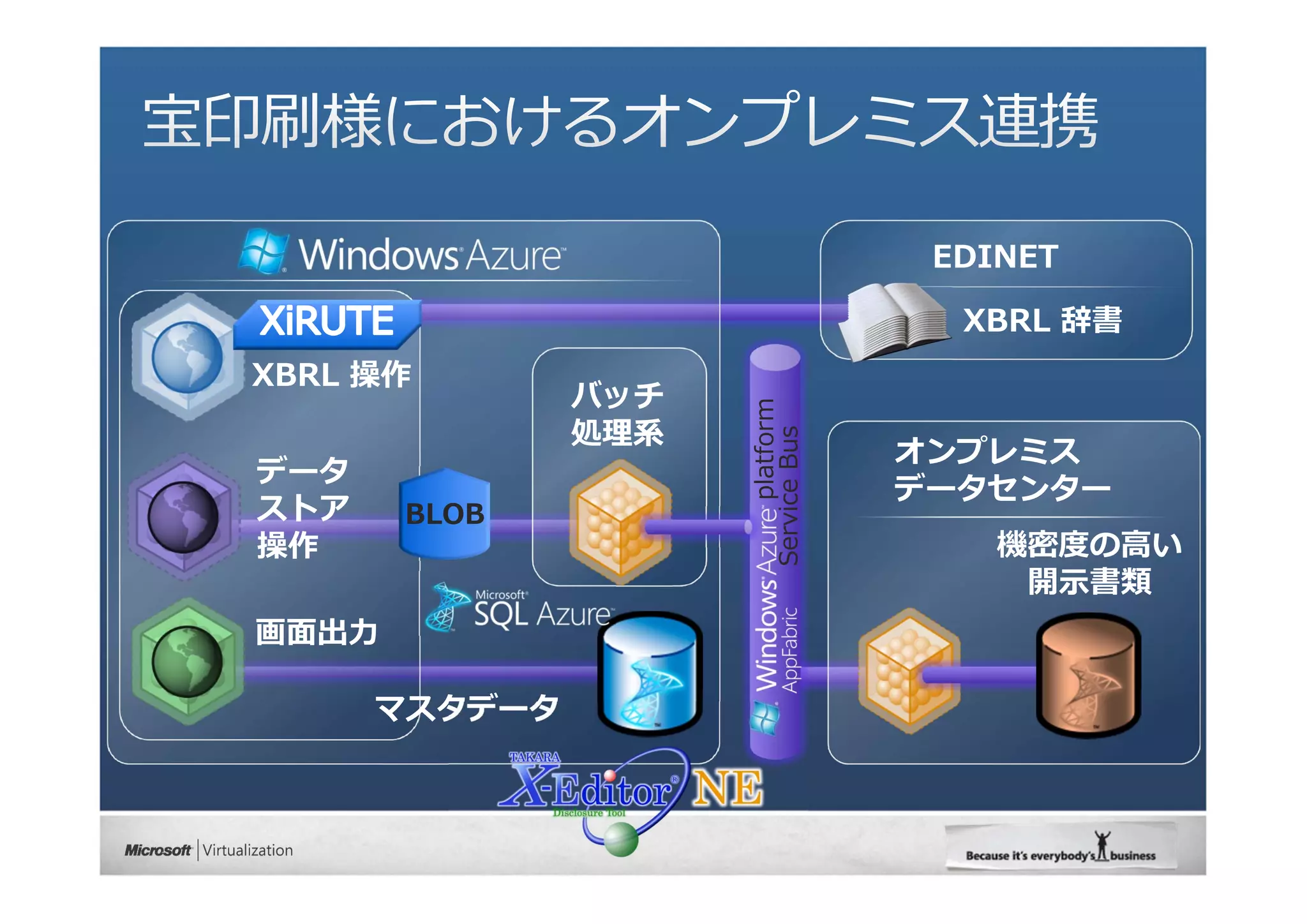

EDINET

XBRL 辞書
XBRL 操作
バッチ

platform
処理系

Service Bus
オンプレミス
データ
データセンター
ストア BLOB
操作機密度の⾼い
開⽰書類
画⾯出⼒

マスタデータ

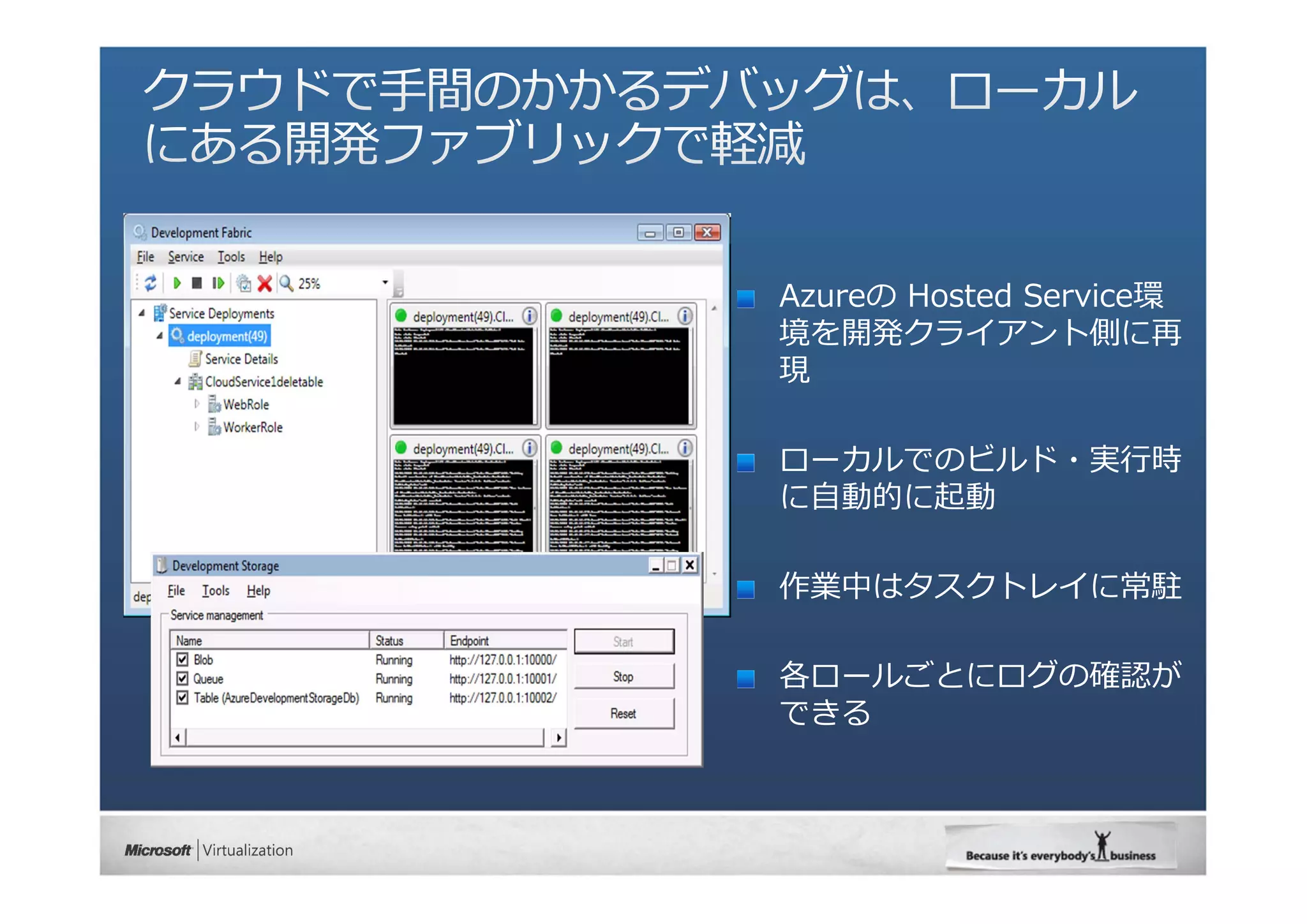

Azureの Hosted Service環
境を開発クライアント側に再
現

ローカルでのビルド・実⾏時
に⾃動的に起動

作業中はタスクトレイに常駐

各ロールごとにログの確認が
できる

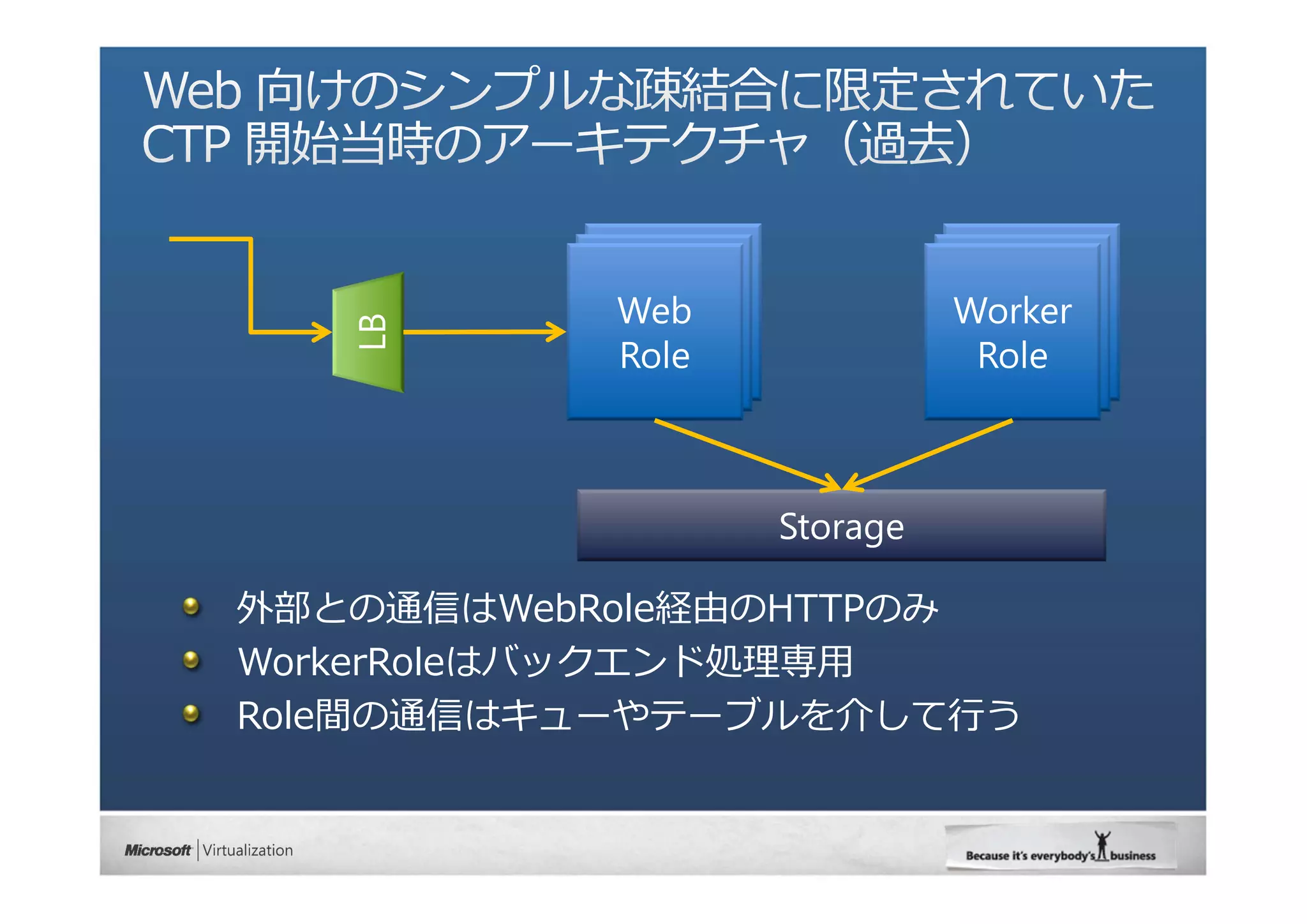

外部との通信はWebRole経由のHTTPのみ
WorkerRoleはバックエンド処理専⽤
Role間の通信はキューやテーブルを介して⾏う

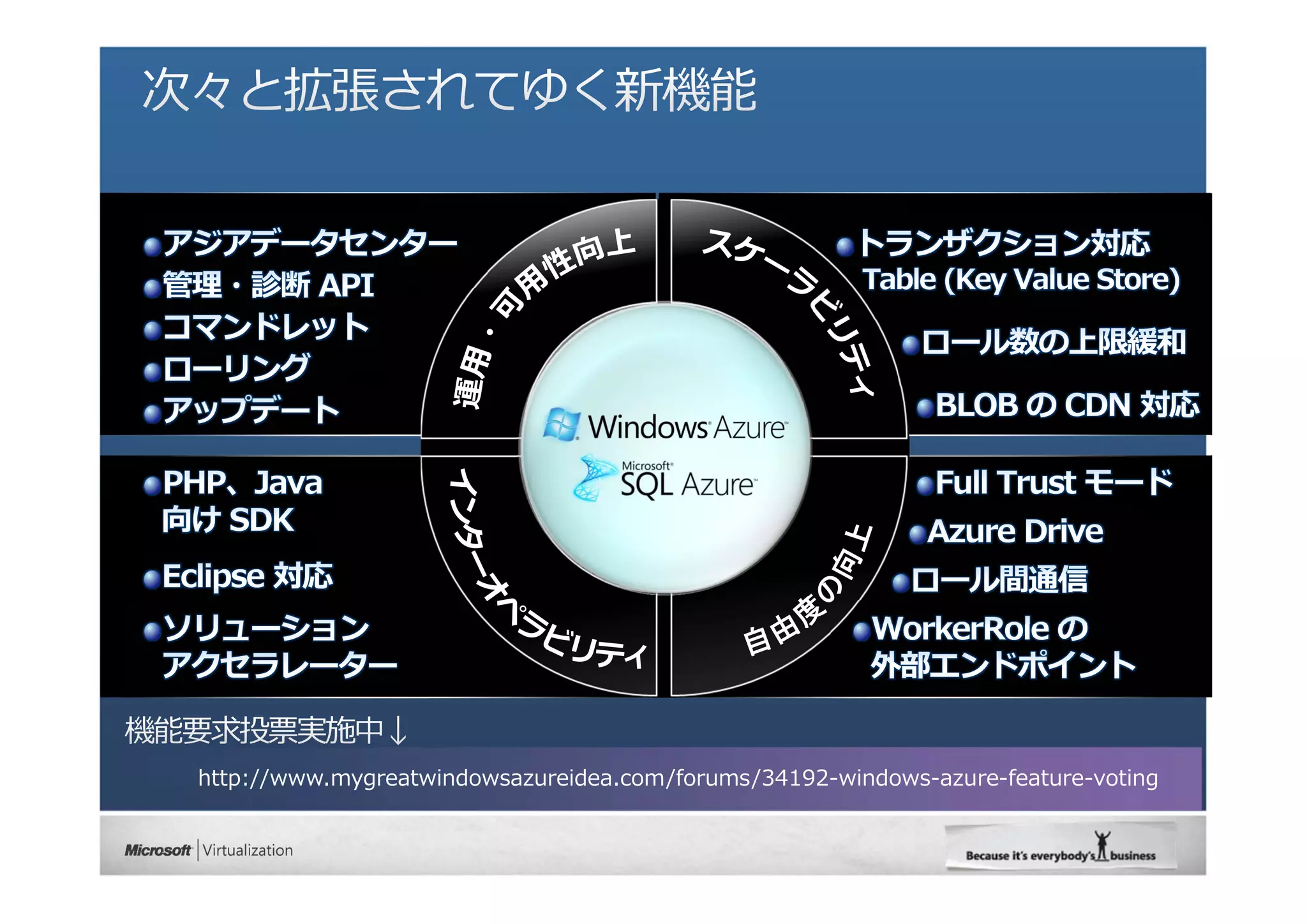

http://www.mygreatwindowsazureidea.com/forums/34192-windows-azure-feature-voting

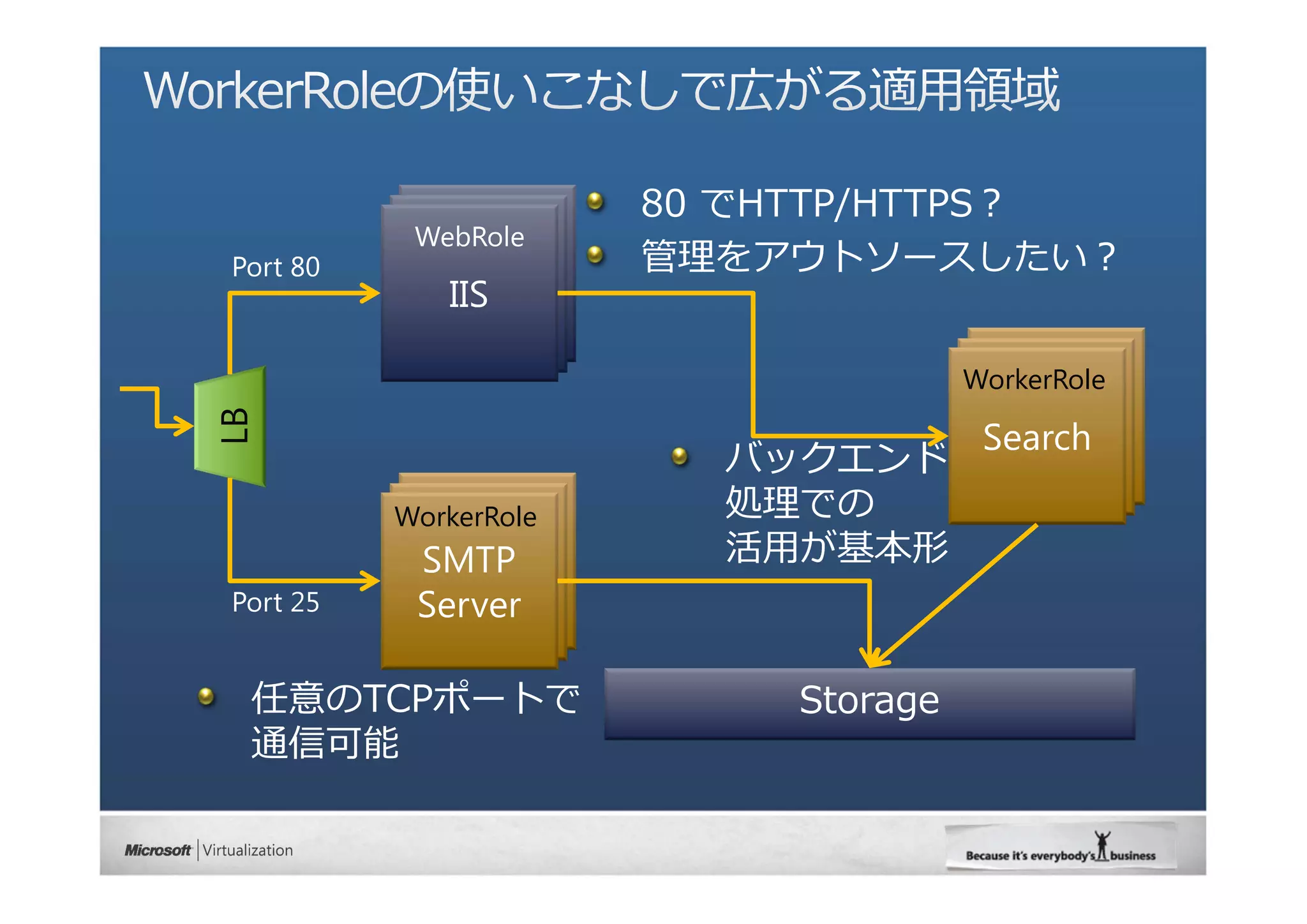

80 でHTTP/HTTPS？
管理をアウトソースしたい？

WorkerRole
LB

バックエンド
WorkerRole 処理での
活⽤が基本形

任意のTCPポートで Storage
通信可能

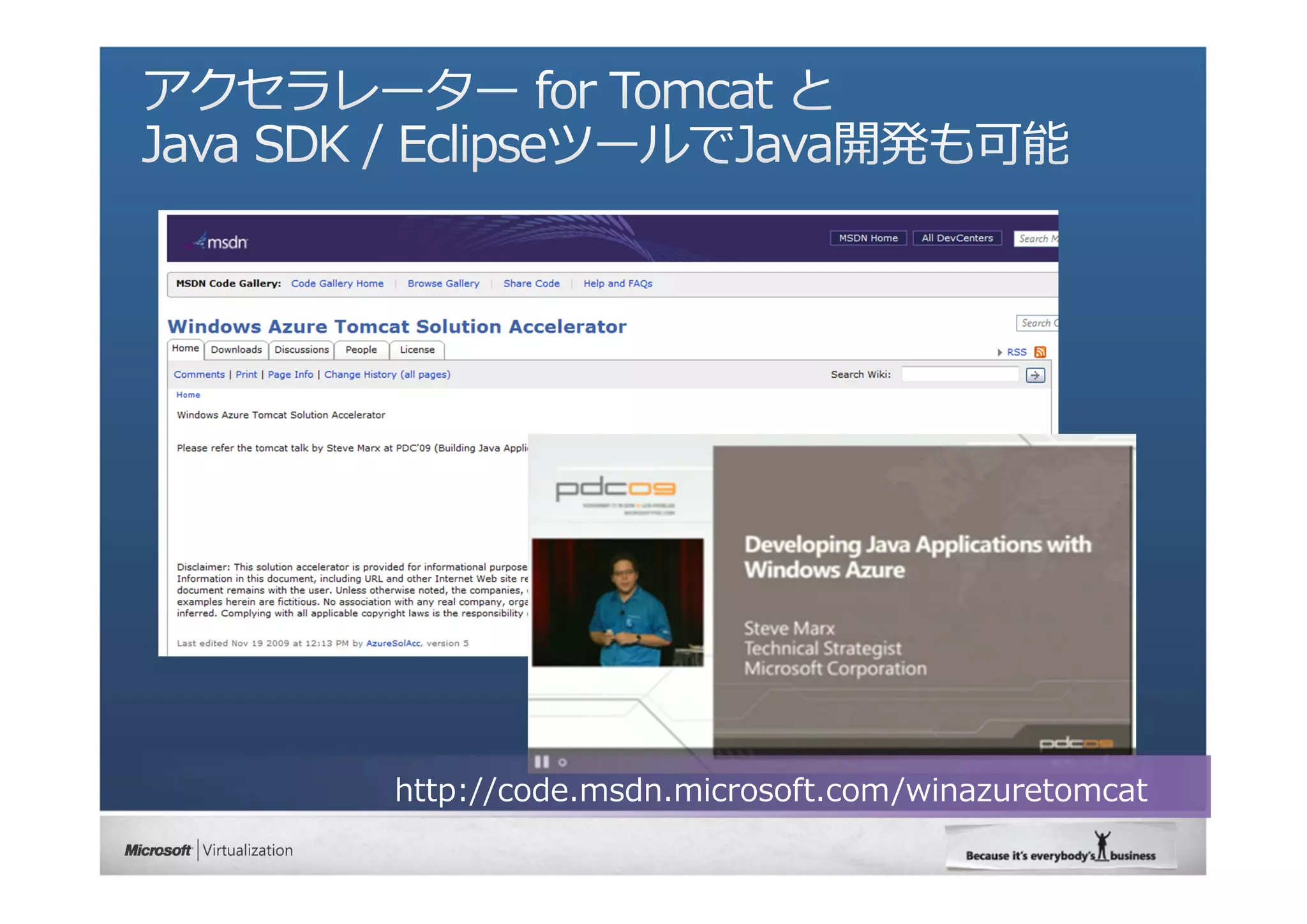

http://code.msdn.microsoft.com/winazuretomcat

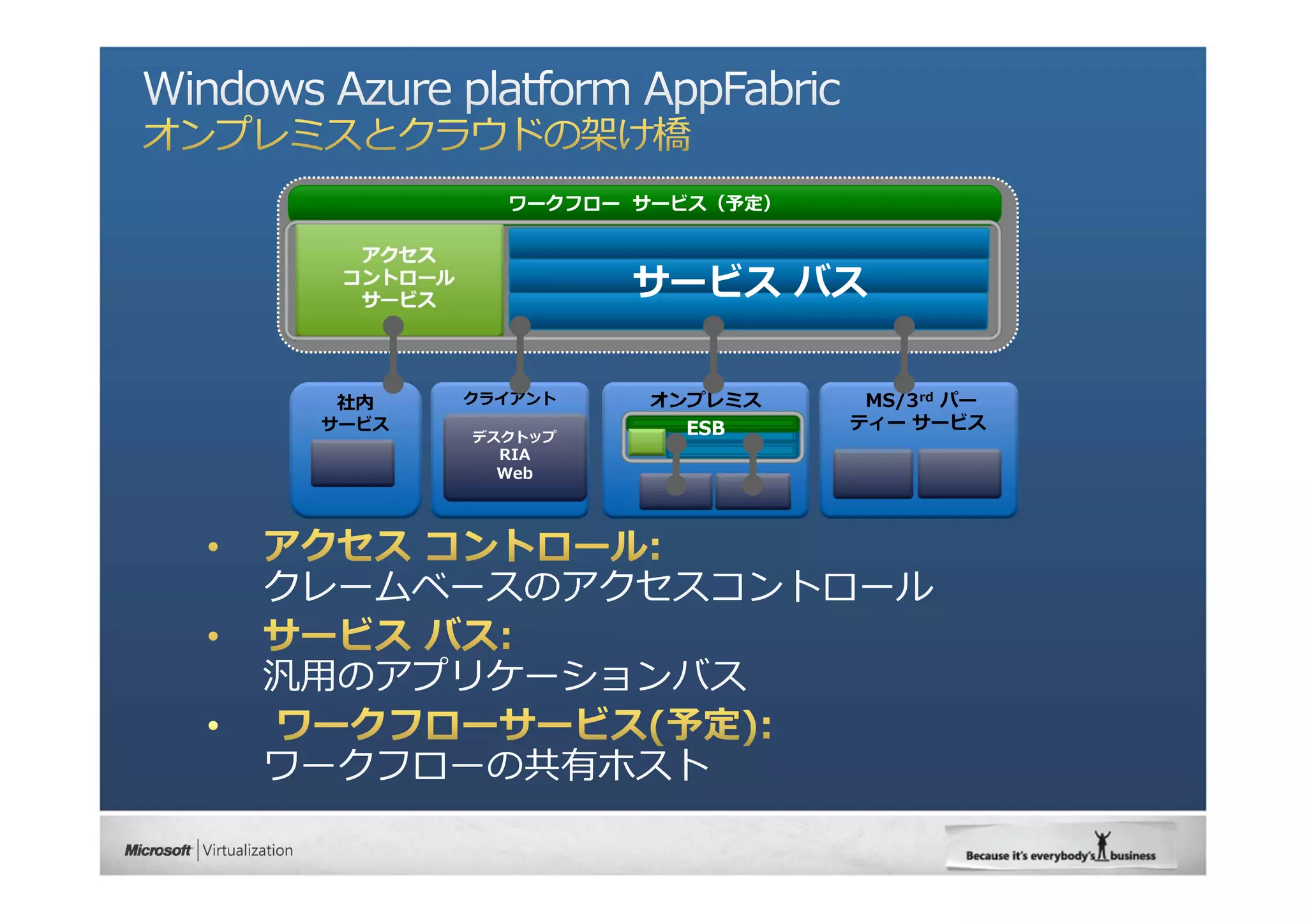

ワークフローサービス（予定）

アクセス
コントロール
サービス
サービスバス

社内クライアントオンプレミス MS/3 rd パー
サービス ESB ティーサービス
デスクトップ
RIA
Web

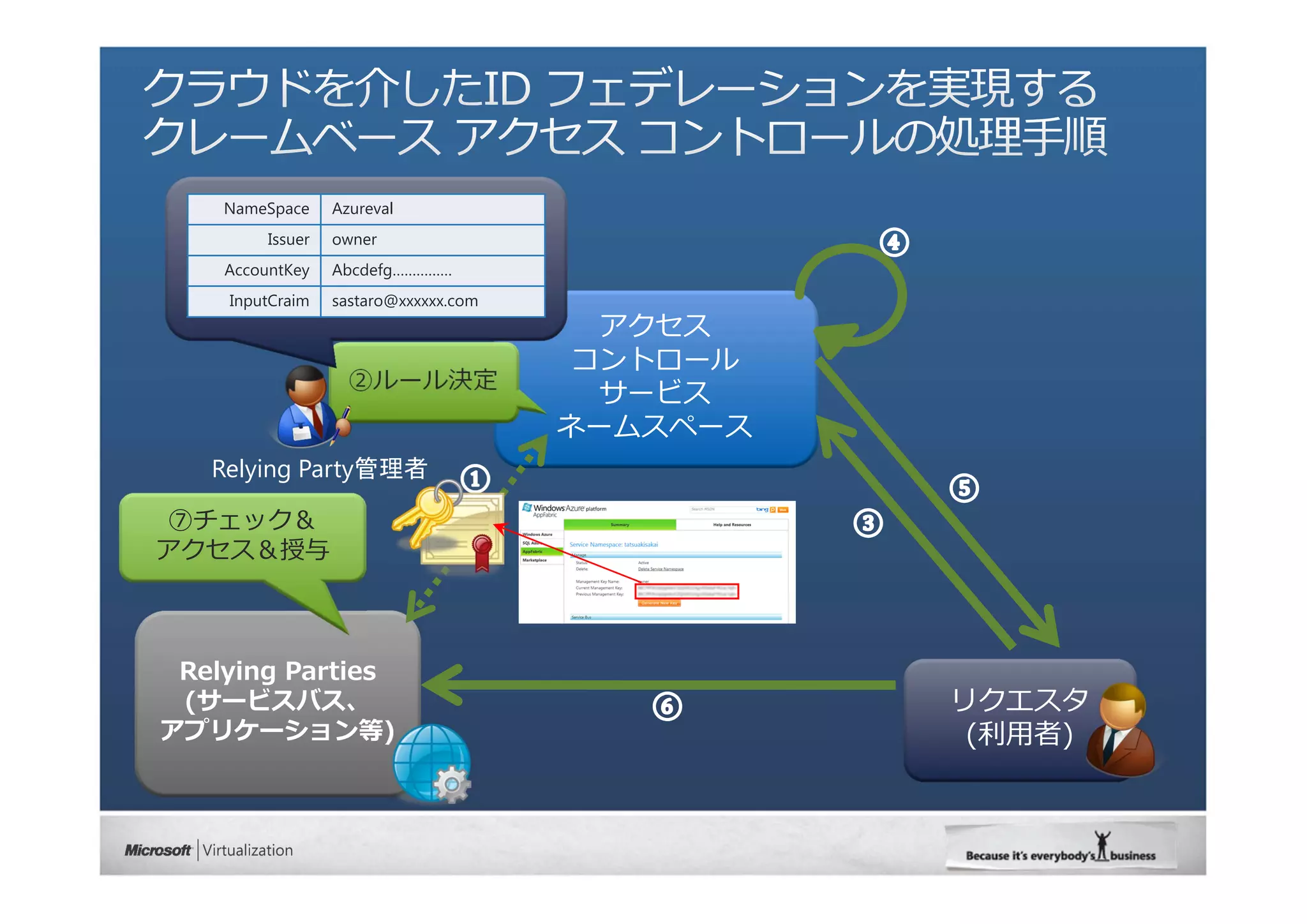

NameSpace Azureval
Issuer owner
AccountKey Abcdefg……………
InputCraim sastaro@xxxxxx.com
アクセス
コントロール
②ルール決定
サービス
ネームスペース
Relying Party管理者

⑦チェック＆
アクセス＆授与

Relying Parties
(サービスバス、リクエスタ
アプリケーション等) (利⽤者)

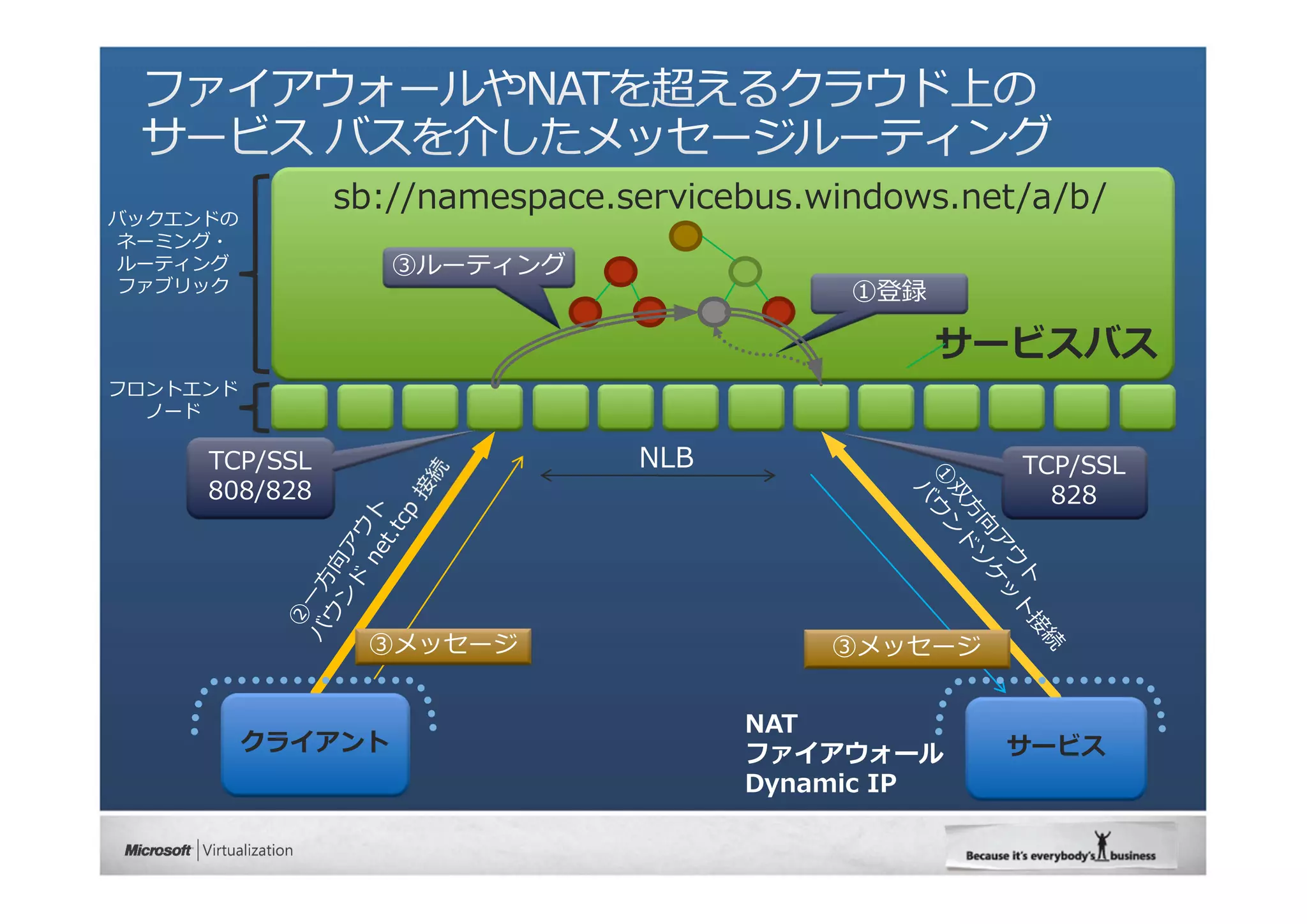

バックエンドの
sb://namespace.servicebus.windows.net/a/b/
ネーミング・
ルーティング ③ルーティング
ファブリック ①登録

サービスバス
フロントエンド
ノード

TCP/SSL NLB TCP/SSL
808/828 828

③メッセージ ③メッセージ

NAT
クライアントファイアウォールサービス
Dynamic IP

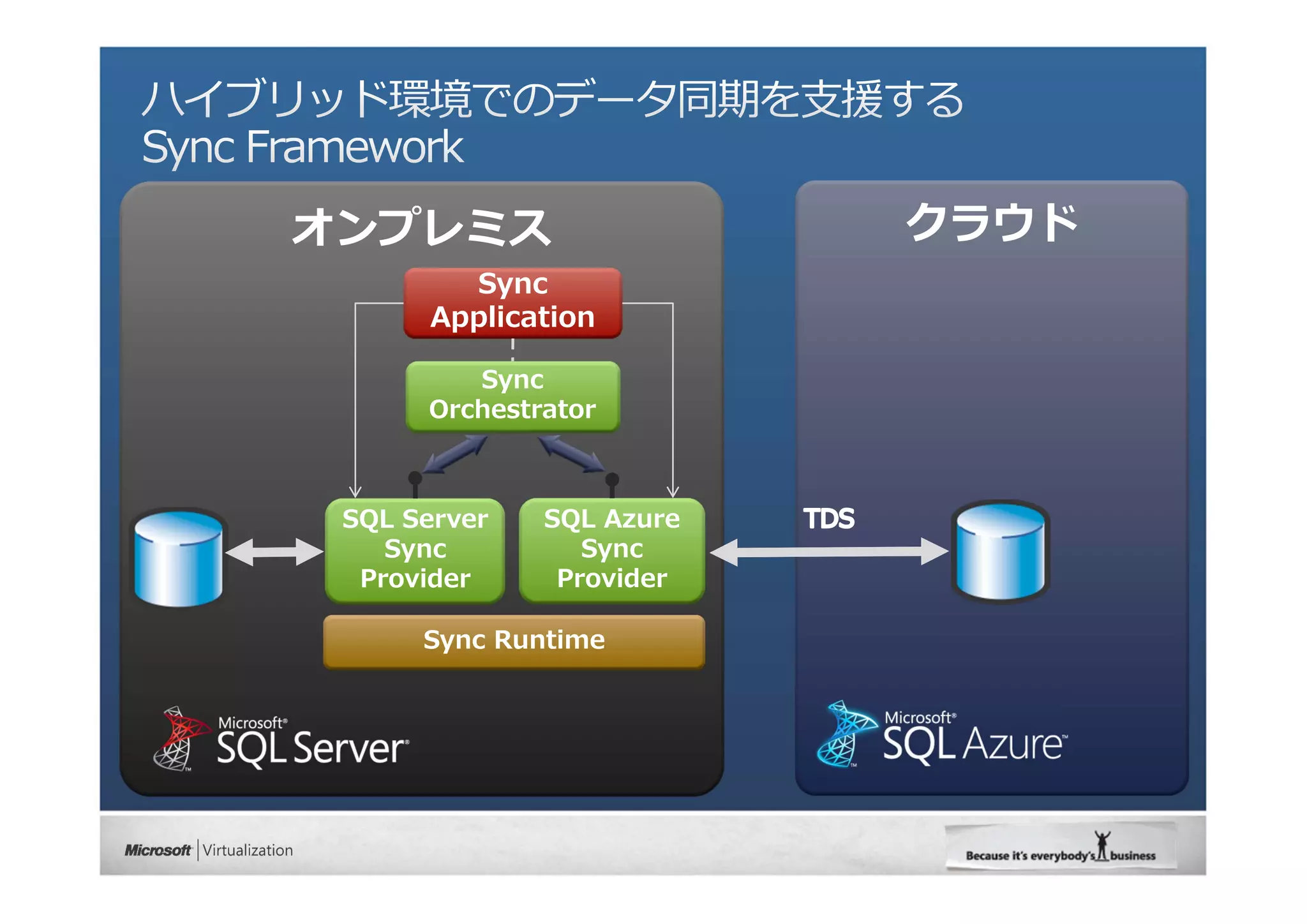

Sync
Application

Sync
Orchestrator

SQL Server SQL Azure
Sync Sync
Provider Provider

Sync Runtime

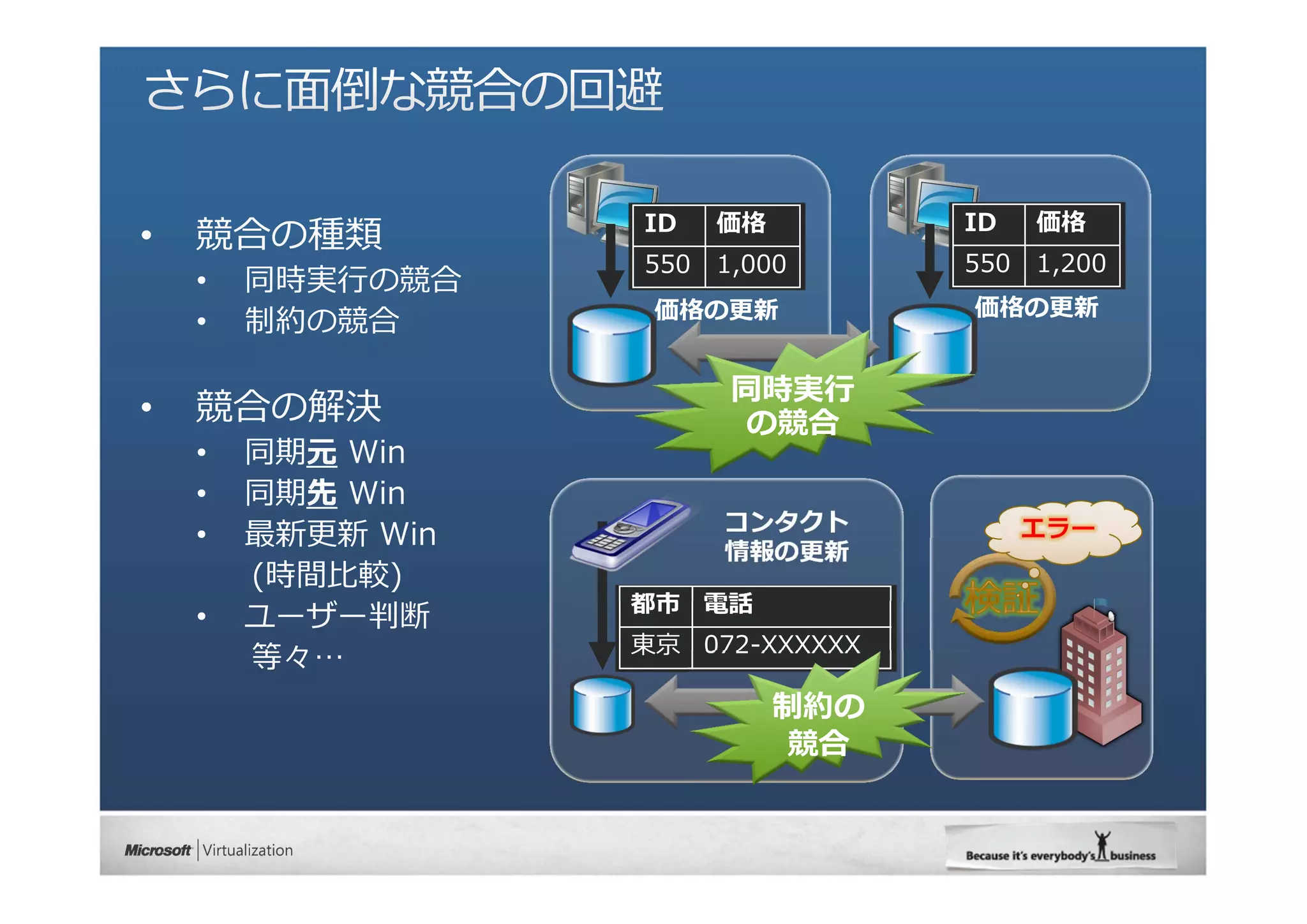

ID 価格 ID 価格
550 1,000 550 1,200
価格の更新価格の更新

同時実⾏
の競合

コンタクト
情報の更新

都市電話
東京 072-XXXXXX

制約の
競合

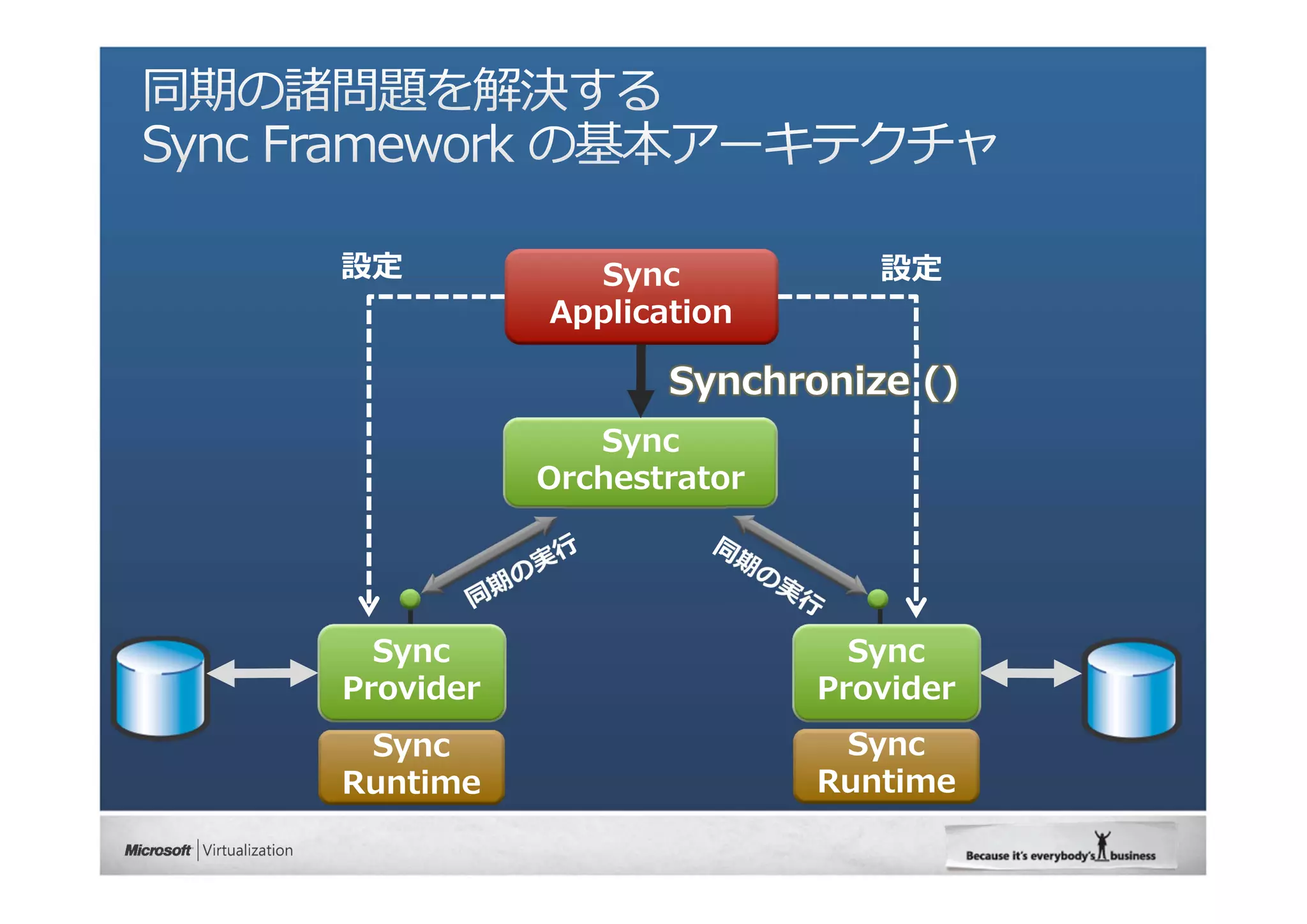

設定 Sync 設定
Application

Synchronize ()
Sync
Orchestrator

Sync Sync
Provider Provider
Sync Sync
Runtime Runtime

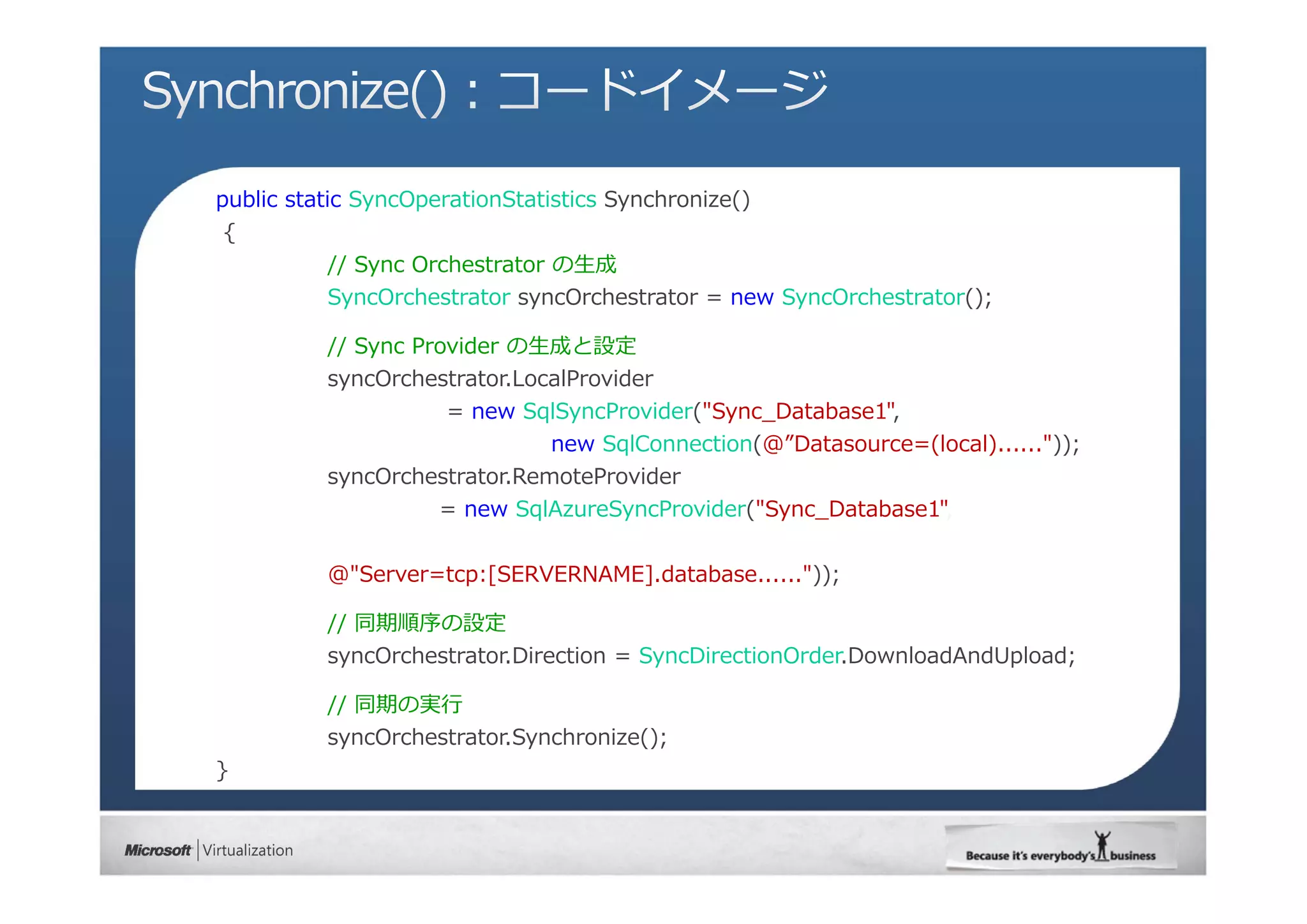

public static SyncOperationStatistics Synchronize()
{
// Sync Orchestrator の⽣成
SyncOrchestrator syncOrchestrator = new SyncOrchestrator();

// Sync Provider の⽣成と設定
syncOrchestrator.LocalProvider
= new SqlSyncProvider("Sync_Database1",
new SqlConnection(@”Datasource=(local)......"));
syncOrchestrator.RemoteProvider
= new SqlAzureSyncProvider("Sync_Database1"

@"Server=tcp:[SERVERNAME].database......"));

// 同期順序の設定
syncOrchestrator.Direction = SyncDirectionOrder.DownloadAndUpload;

// 同期の実⾏
syncOrchestrator.Synchronize();
}

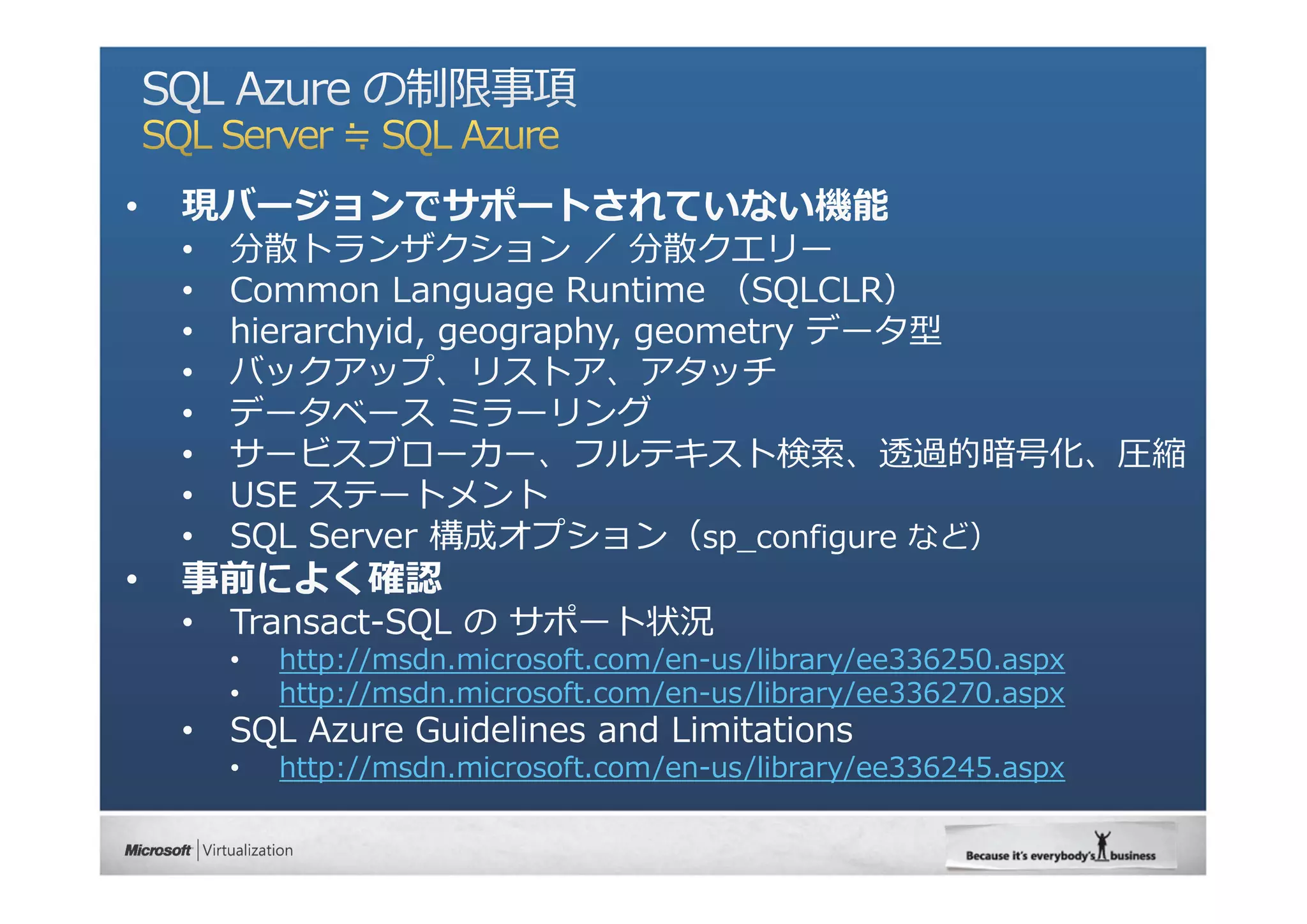

http://msdn.microsoft.com/en-us/library/ee336250.aspx

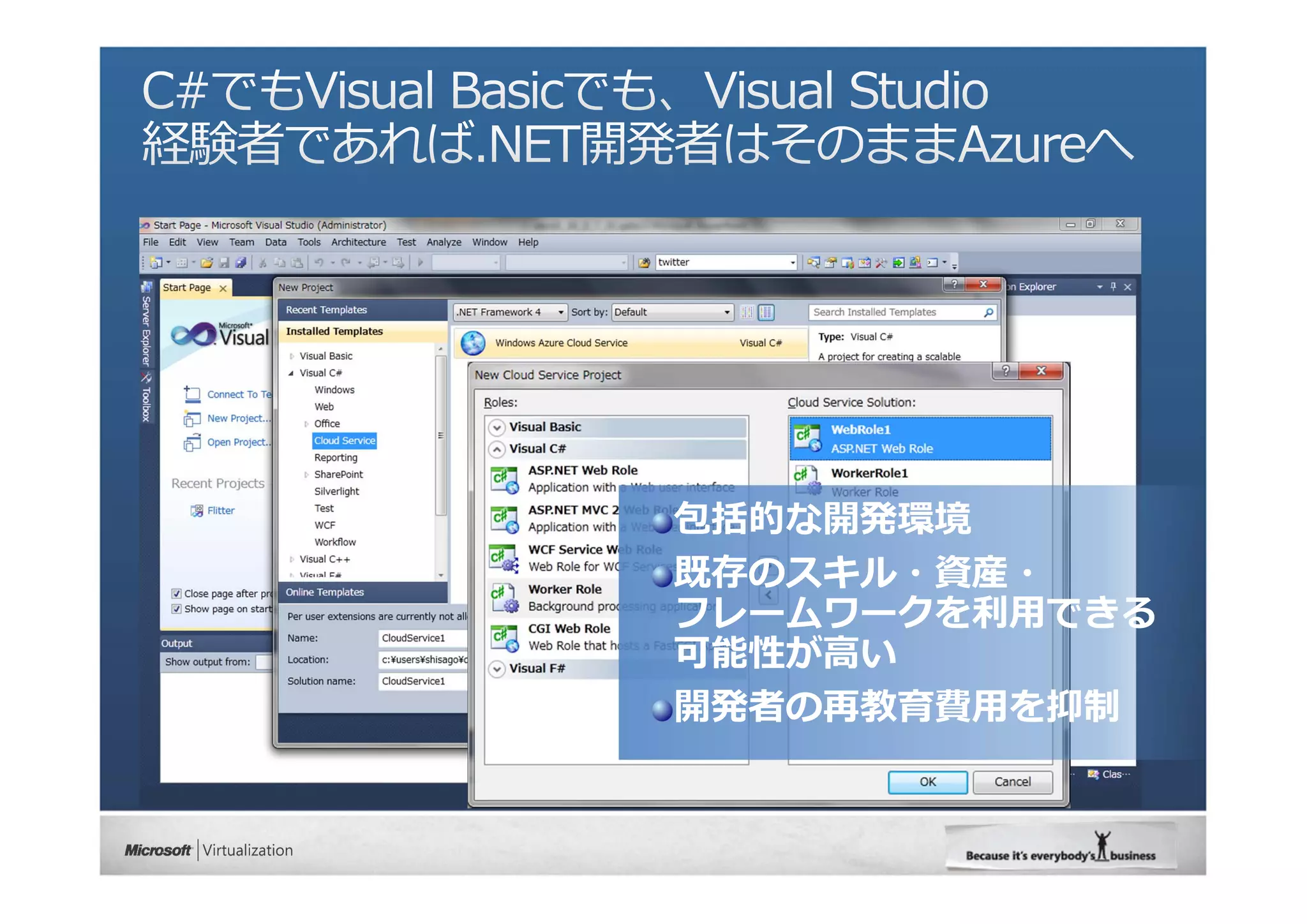

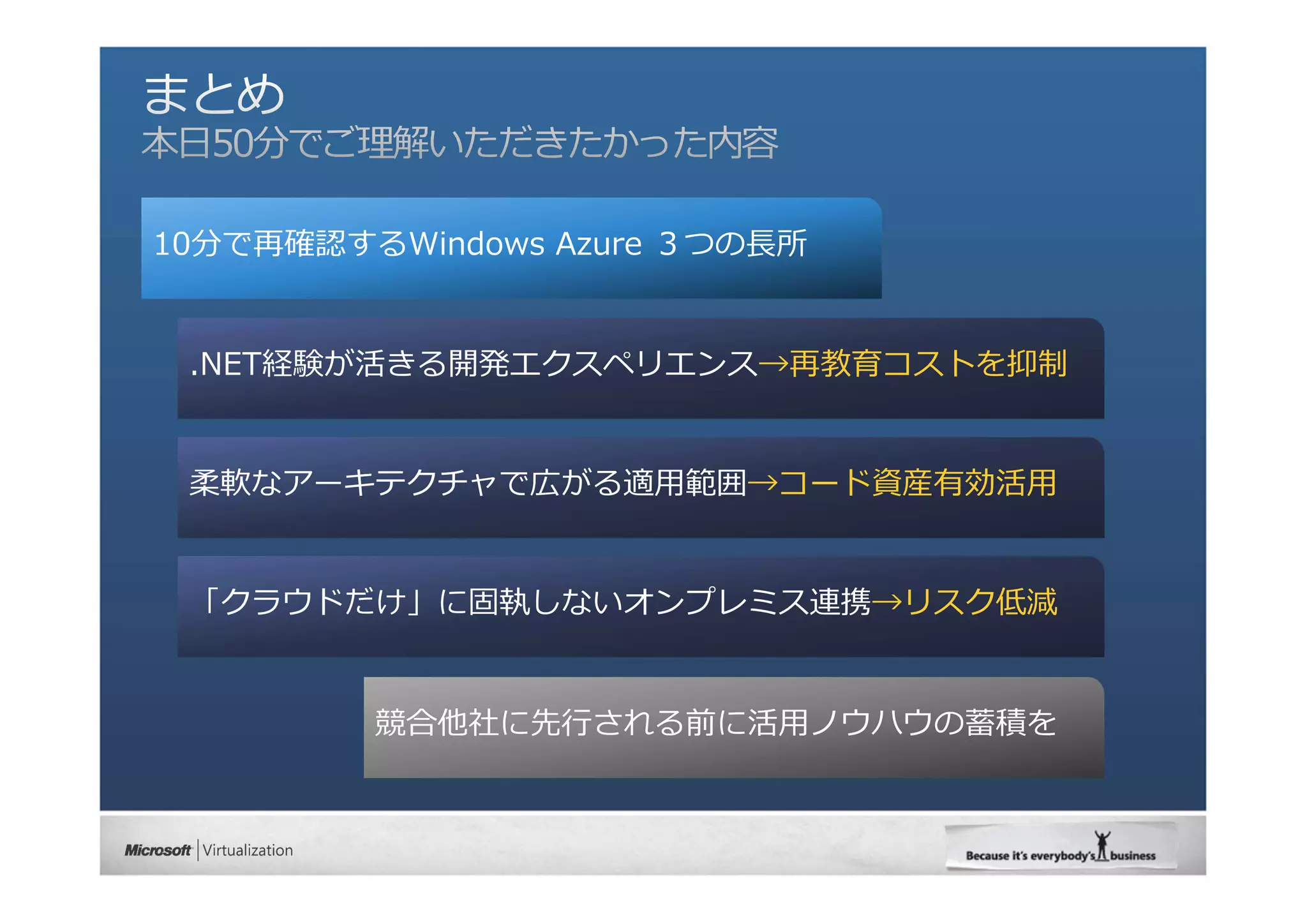

→再教育コストを抑制

→コード資産有効活⽤

→リスク低減

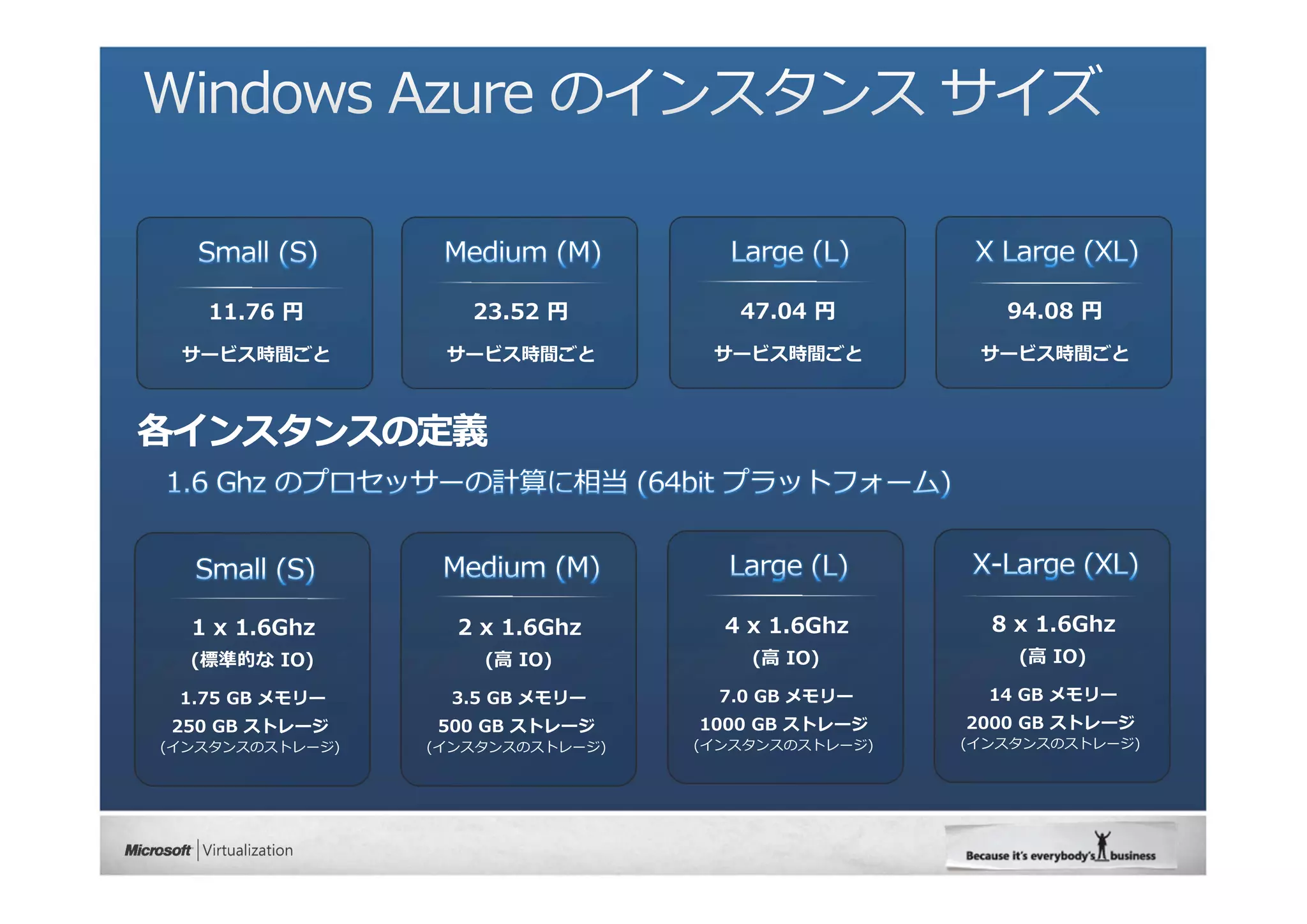

11.76 円 23.52 円 47.04 円 94.08 円

各インスタンスの定義

1 x 1.6Ghz 2 x 1.6Ghz 4 x 1.6Ghz 8 x 1.6Ghz

1.75 GB メモリー 3.5 GB メモリー 7.0 GB メモリー 14 GB メモリー
250 GB ストレージ 500 GB ストレージ 1000 GB ストレージ 2000 GB ストレージ
(インスタンスのストレージ) (インスタンスのストレージ) (インスタンスのストレージ) (インスタンスのストレージ)

6 か⽉間限りの、通常より 52〜54% 引きのサブスクリプションオファーを提供
オファーは⽉次ベースの「ユニット」単位で提供 (複数のユニットを購⼊可能)
超過分は通常の従量課⾦レートを適⽤。2010 年 7 ⽉ 31 ⽇まで

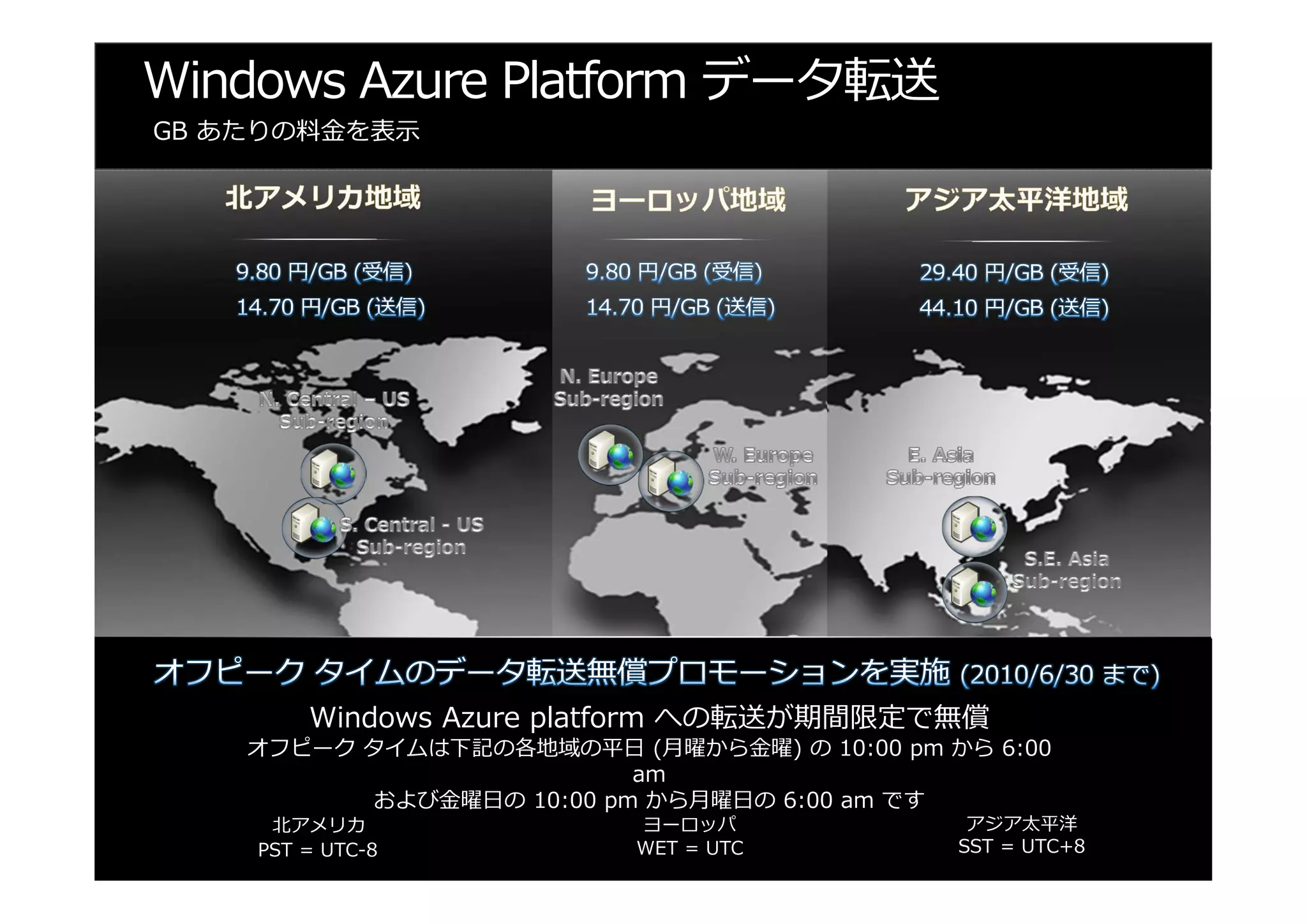

Windows Azure Platform データ転送

Windows Azure platform への転送が期間限定で無償
オフピークタイムは下記の各地域の平⽇ (⽉曜から⾦曜) の 10:00 pm から 6:00
am
および⾦曜⽇の 10:00 pm から⽉曜⽇の 6:00 am です
北アメリカヨーロッパアジア太平洋
PST = UTC-8 WET = UTC SST = UTC+8
