20180630 data transformationusinglogicflow
- 1. Data Transformation using LogicFlow 2018/06/30 LogicFlow-ja小尾 智之 #MSInteract18 #T12
- 2. Self Introduction Attribute1: VB/ LogicApps-Flow-PowerApps @twit_ahf Attribute2: 艦これ / 御城プロジェクトRe / EDF / メガネ / クマ / プロレス tomoyuki.obi http://el.jibun.atmarkit.co.jp/ahf Community: LogicFlow-ja / CLR/H Microsoft MVP for Microsoft Azure(2017.03 ～)
- 3.
- 4.

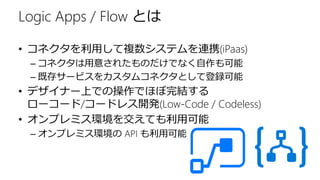

- 5. Logic Apps /Flow とは • コネクタを利用して複数システムを連携(iPaas) – コネクタは用意されたものだけでなく自作も可能 – 既存サービスをカスタムコネクタとして登録可能 • デザイナー上での操作でほぼ完結する ローコード/コードレス開発(Low-Code / Codeless) • オンプレミス環境を交えても利用可能 – オンプレミス環境の API も利用可能
- 6.
- 7.
- 8. Logic Apps/Flow 仕様と制限 LogicAppsFlow 最大実行継続時間 90 日 30 日 ストレージリテンション期間 90 日 30 日 最小繰り返し時間 1 秒 1分 最大繰り返し間隔 500 日 500 日 実行履歴保持期間 7～90 日 28 日 ForEach レコード数 100,000 5,000 Loop Until 回数 5,000 5,000 SplitOn 最大数 100,000 5,000 ForEach 並列処理数 初期値 20 最大 50 初期値 1 最大 50 アクション実行数（5分間） 100K / 300K 同時呼出し数 2,500 エンドポイント同時受信数 1,000 エンドポイント読み取り可能呼出し数 60,000 エンドポイント起動可能呼出し数 45,000 LogicApps Flow 1 フローでのアクション数 500 250 1 フローでのネスト数 8 5 1リージョンでのフロー数 1,000 (1,000?) 1 フローごとのトリガ数 10 - 一つの式での最大文字数 8,192 8,192 アクション/トリガ名の文字数 80 80 コメントの文字数 256 256 パラメーター数 50 - https://docs.microsoft.com/ja-jp/azure/logic-apps/logic- apps-limits-and-config https://docs.microsoft.com/ja-jp/flow/limits-and-config Flow:制限事項と構成 LogicApps:制限事項と構成

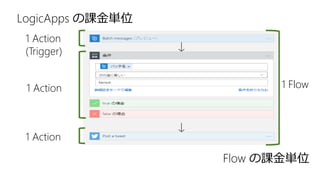

- 9. 1 Action (Trigger) 1 Action 1Action 1 Flow Flow の課金単位 LogicApps の課金単位

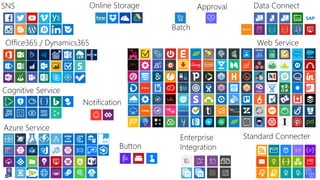

- 10. Enterprise Integration SNS Office365 / Dynamics365 DataConnect Web Service Azure Service Online Storage Notification Standard Connecter Cognitive Service Button Approval Batch

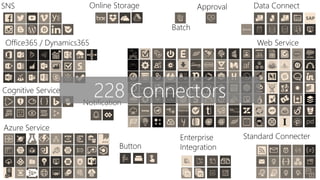

- 11. Enterprise Integration SNS Office365 / Dynamics365 DataConnect Web Service Azure Service Online Storage Notification Standard Connecter Cognitive Service Button Approval Batch 228 Connectors
- 12.

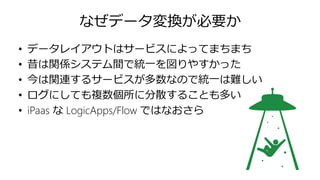

- 13. なぜデータ変換が必要か • データレイアウトはサービスによってまちまち • 昔は関係システム間で統一を図りやすかった •今は関連するサービスが多数なので統一は難しい • ログにしても複数個所に分散することも多い • iPaas な LogicApps/Flow ではなおさら

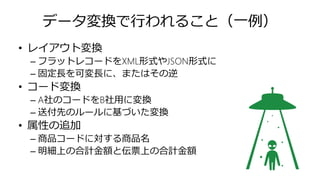

- 14. データ変換で行われること（一例） • レイアウト変換 – フラットレコードをXML形式やJSON形式に –固定長を可変長に、またはその逆 • コード変換 – A社のコードをB社用に変換 – 送付先のルールに基づいた変換 • 属性の追加 – 商品コードに対する商品名 – 明細上の合計金額と伝票上の合計金額

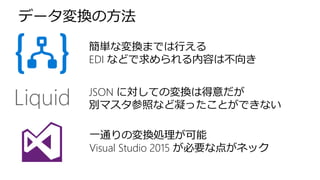

- 15. 簡単な変換までは行える EDI などで求められる内容は不向き JSON に対しての変換は得意だが 別マスタ参照など凝ったことができない 一通りの変換処理が可能 VisualStudio 2015 が必要な点がネック データ変換の方法

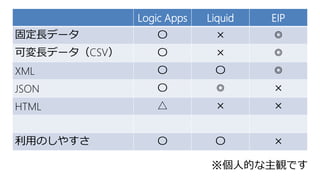

- 16. Logic Apps LiquidEIP 固定長データ 〇 × ◎ 可変長データ（CSV） 〇 × ◎ XML 〇 〇 ◎ JSON 〇 ◎ × HTML △ × × 利用のしやすさ 〇 〇 × ※個人的な主観です
- 17.
- 18.

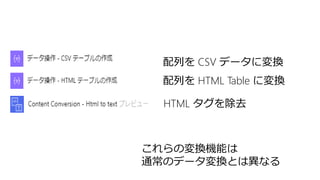

- 19. 配列を CSV データに変換 配列をHTML Table に変換 HTML タグを除去 これらの変換機能は 通常のデータ変換とは異なる
- 20.
- 21.

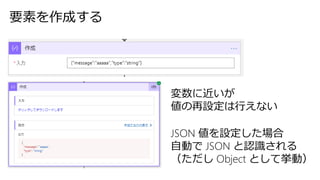

- 22. 要素を作成する 変数に近いが 値の再設定は行えない JSON 値を設定した場合 自動で JSONと認識される （ただし Object として挙動）
- 23. Object String Json Xml Array IntFloat Bool LogicFlow における型 string や int、json 等といった 変換関数にて変換を行う
- 24.
- 25.
- 26.

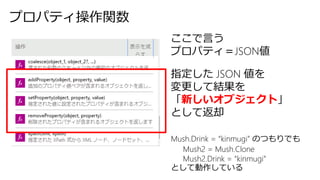

- 27. プロパティ操作関数 ここで言う プロパティ＝JSON値 指定した JSON 値を 変更して結果を 「新しいオブジェクト」 として返却 Mush.Drink= “kinmugi” のつもりでも Mush2 = Mush.Clone Mush2.Drink = “kinmugi” として動作している
- 28.
- 29.
- 30.
- 31.
- 32.
- 33.
- 34.
- 35.
- 36.

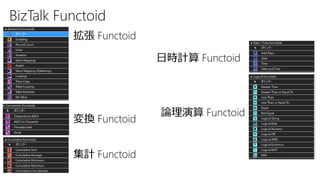

- 37. BizTalk Functoid 拡張 Functoid 変換Functoid 集計 Functoid 日時計算 Functoid 論理演算 Functoid
- 38.

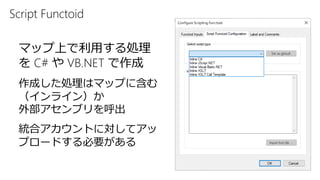

- 39. Script Functoid マップ上で利用する処理 を C#や VB.NET で作成 作成した処理はマップに含む （インライン）か 外部アセンブリを呼出 統合アカウントに対してアッ プロードする必要がある
- 40.

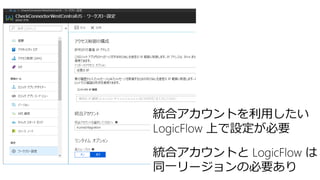

- 41. 統合アカウントを利用したい LogicFlow 上で設定が必要 統合アカウントと LogicFlowは 同一リージョンの必要あり
- 42.
- 43.

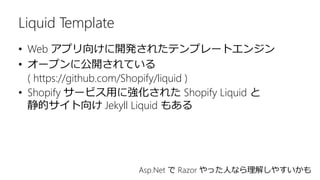

- 44. Liquid Template • Webアプリ向けに開発されたテンプレートエンジン • オープンに公開されている ( https://github.com/Shopify/liquid ) • Shopify サービス用に強化された Shopify Liquid と 静的サイト向け Jekyll Liquid もある Asp.Net で Razor やった人なら理解しやすいかも
- 45.

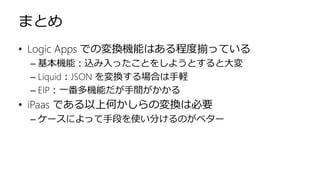

- 46. まとめ • Logic Appsでの変換機能はある程度揃っている – 基本機能：込み入ったことをしようとすると大変 – Liquid：JSON を変換する場合は手軽 – EIP：一番多機能だが手間がかかる • iPaas である以上何かしらの変換は必要 – ケースによって手段を使い分けるのがベター
- 47.

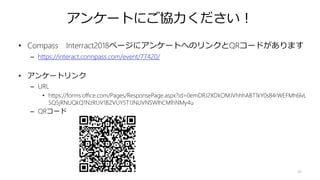

- 48. アンケートにご協力ください！ • Compass Interract2018ページにアンケートへのリンクとQRコードがあります –https://interact.connpass.com/event/77420/ • アンケートリンク – URL • https://forms.office.com/Pages/ResponsePage.aspx?id=0emDRJ2XDkOMJVhhhABT1kY0s84rWEFMh6lvL SQ5jRNUQkQ1NzRUV1BZVUY5T1JNUVNSWlhCMlhNMy4u – QRコード 48
- 49.

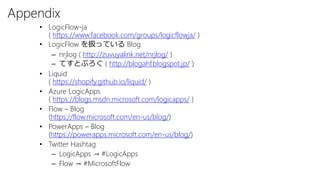

- 50. Appendix • LogicFlow-ja ( https://www.facebook.com/groups/logicflowja/) • LogicFlow を扱っている Blog – nrjlog ( http://zuvuyalink.net/nrjlog/ ) – てすとぶろぐ ( http://blogahf.blogspot.jp/ ) • Liquid ( https://shopify.github.io/liquid/ ) • Azure LogicApps ( https://blogs.msdn.microsoft.com/logicapps/ ) • Flow – Blog (https://flow.microsoft.com/en-us/blog/) • PowerApps – Blog (https://powerapps.microsoft.com/en-us/blog/) • Twitter Hashtag – LogicApps → #LogicApps – Flow → #MicrosoftFlow
