2015/03/21 NawaTech ～春のキャンセル祭り～ で利用したスライドです。

1. 2015/03/21 NAWATech #4 Return of God
BizTalk in Microsoft Azure
Ahf(小尾 智之)

2. 2015/03/21 NAWATech #4 Return of God
self introduction
VB 使い
WF メイニア
CLR/H スタッフ
てすとぶろぐ
http://blogahf.blogspot.jp/
@twit_ahf
Tomoyuki.Obi
@IT
エンジニアライフ
地方からの戯言
プロレス好き
DDT / BJW / K-DOJO
みちのくプロレス

3. 2015/03/21 NAWATech #4 Return of God
agenda
• What is BizTalk
• How to Use BizTalk

4. 2015/03/21 NAWATech #4 Return of God
What is BizTalk Server/Services

5. 2015/03/21 NAWATech #4 Return of God

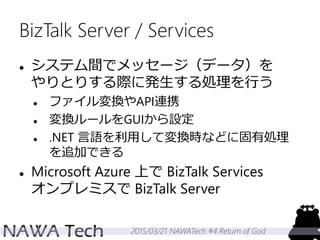

BizTalk Server / Services
 システム間でメッセージ（データ）を
やりとりする際に発生する処理を行う
 ファイル変換やAPI連携
 変換ルールをGUIから設定
 .NET 言語を利用して変換時などに固有処理
を追加できる
 Microsoft Azure 上で BizTalk Services
オンプレミスで BizTalk Server

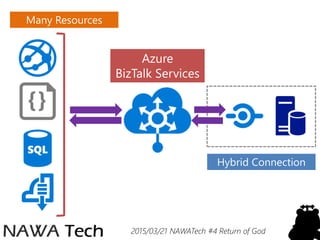

6. 2015/03/21 NAWATech #4 Return of God
Azure
BizTalk Services
Hybrid Connection
Many Resources

7. 2015/03/21 NAWATech #4 Return of God

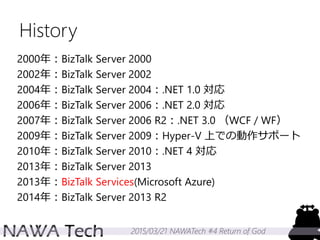

History
2000年：BizTalk Server 2000
2002年：BizTalk Server 2002
2004年：BizTalk Server 2004：.NET 1.0 対応
2006年：BizTalk Server 2006：.NET 2.0 対応
2007年：BizTalk Server 2006 R2：.NET 3.0 （WCF / WF）
2009年：BizTalk Server 2009：Hyper-V 上での動作サポート
2010年：BizTalk Server 2010：.NET 4 対応
2013年：BizTalk Server 2013
2013年：BizTalk Services(Microsoft Azure)
2014年：BizTalk Server 2013 R2

8. 2015/03/21 NAWATech #4 Return of God
Server ≒ Services
https://msdn.microsoft.com/ja-jp/library/azure/hh749028.aspx

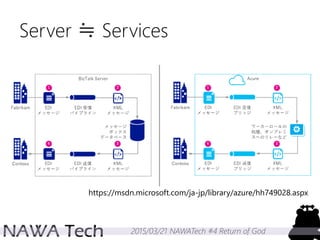

9. 2015/03/21 NAWATech #4 Return of God
Server ≒ Services
https://msdn.microsoft.com/ja-jp/library/azure/hh749028.aspx

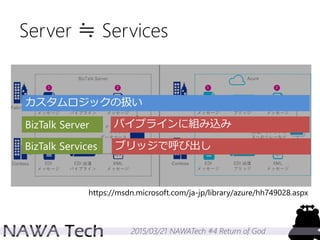

カスタムロジックの扱い
BizTalk Server
BizTalk Services
パイプラインに組み込み
ブリッジで呼び出し

10. 2015/03/21 NAWATech #4 Return of God

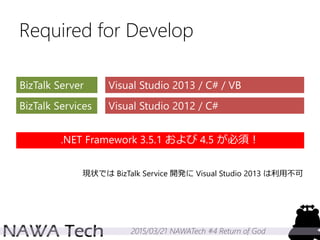

Required for Develop
BizTalk Server
BizTalk Services
Visual Studio 2013 / C# / VB
Visual Studio 2012 / C#
現状では BizTalk Service 開発に Visual Studio 2013 は利用不可
.NET Framework 3.5.1 および 4.5 が必須！

11. 2015/03/21 NAWATech #4 Return of God

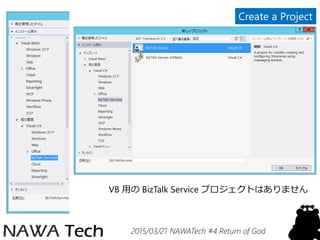

VB 用の BizTalk Service プロジェクトはありません
Create a Project

12. 2015/03/21 NAWATech #4 Return of God
Add a New File

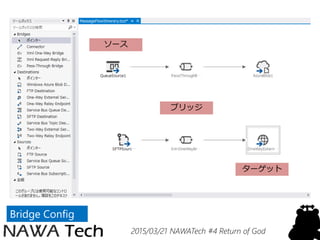

13. 2015/03/21 NAWATech #4 Return of God
ソース
ブリッジ
ターゲット
Bridge Config

14. 2015/03/21 NAWATech #4 Return of God

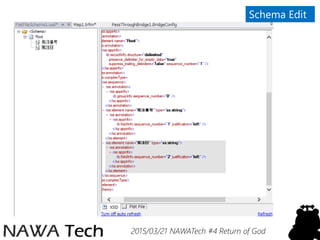

Schema Edit

15. 2015/03/21 NAWATech #4 Return of God

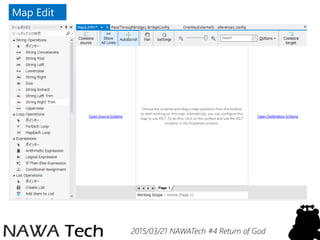

Map Edit

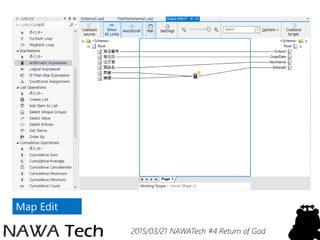

16. 2015/03/21 NAWATech #4 Return of God
Map Edit

17. 2015/03/21 NAWATech #4 Return of God
Bridge
検証
強化
変換
強化（変換後）
ス
テ
ー
ジ
データのチェック
項目の追加（演算）
レイアウト・項目の変換
項目の追加（演算）
XML OneWay
XML
Request-Reply
PassThrough

18. 2015/03/21 NAWATech #4 Return of God

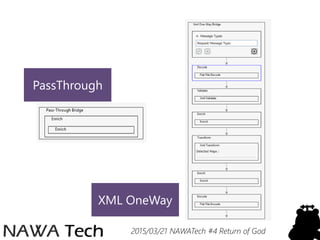

XML OneWay
PassThrough

19. 2015/03/21 NAWATech #4 Return of God
XML
Request-Reply

20. 2015/03/21 NAWATech #4 Return of God

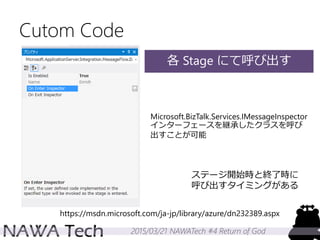

Cutom Code
各 Stage にて呼び出す
Microsoft.BizTalk.Services.IMessageInspector
インターフェースを継承したクラスを呼び
出すことが可能
ステージ開始時と終了時に
呼び出すタイミングがある
https://msdn.microsoft.com/ja-jp/library/azure/dn232389.aspx

21. 2015/03/21 NAWATech #4 Return of God

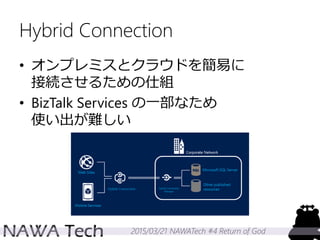

Hybrid Connection
• オンプレミスとクラウドを簡易に
接続させるための仕組
• BizTalk Services の一部なため
使い出が難しい

22. 2015/03/21 NAWATech #4 Return of God
Create Hybrid Connection
現時点では動的
ポートには未対応

23. 2015/03/21 NAWATech #4 Return of God
BizTalk Adapter
• 基幹業務（LOB = Line of Business）等と
連携を行う際に利用
– WCF による中継用サービスで LOB な
システムと接続
– Hybrid Connection との棲み分け
• アプリでローカルリソースと同様に利用するのが
Hybrid Connection
• 別途サービスを通してアクセスするのが
BizTalk Adapter

24. 2015/03/21 NAWATech #4 Return of God

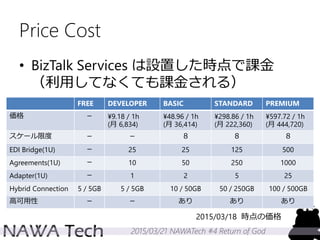

Price Cost
• BizTalk Services は設置した時点で課金
（利用してなくても課金される）
FREE DEVELOPER BASIC STANDARD PREMIUM
価格 － ¥9.18 / 1h
(月 6,834)
¥48.96 / 1h
(月 36,414)
¥298.86 / 1h
(月 222,360)
¥597.72 / 1h
(月 444,720)
スケール限度 － － ８ ８ ８
EDI Bridge(1U) － 25 25 125 500
Agreements(1U) － 10 50 250 1000
Adapter(1U) － 1 2 5 25
Hybrid Connection 5 / 5GB 5 / 5GB 10 / 50GB 50 / 250GB 100 / 500GB
高可用性 － － あり あり あり
2015/03/18 時点の価格

25. 2015/03/21 NAWATech #4 Return of God

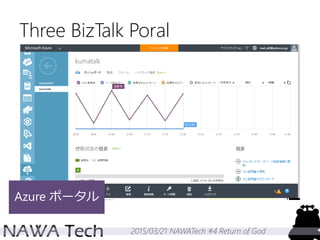

Azure ポータル
Three BizTalk Poral

26. 2015/03/21 NAWATech #4 Return of God

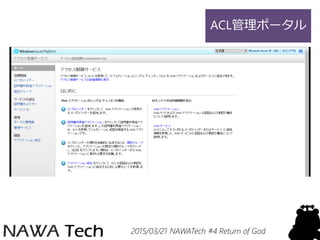

ACL管理ポータル

27. 2015/03/21 NAWATech #4 Return of God

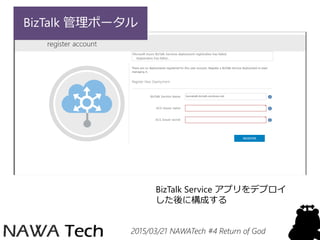

BizTalk Service アプリをデプロイ
した後に構成する
BizTalk 管理ポータル

28. 2015/03/21 NAWATech #4 Return of God
How to Use BizTalk

29. 2015/03/21 NAWATech #4 Return of God

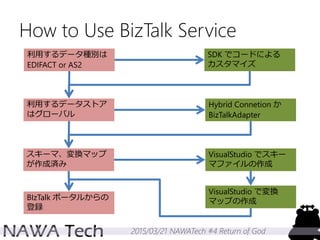

How to Use BizTalk Service
利用するデータ種別は
EDIFACT or AS2
利用するデータストア
はグローバル
SDK でコードによる
カスタマイズ
Hybrid Connetion か
BizTalkAdapter
BIzTalk ポータルからの
登録
VisualStudio で変換
マップの作成
VisualStudio でスキー
マファイルの作成
スキーマ、変換マップ
が作成済み

30. 2015/03/21 NAWATech #4 Return of God

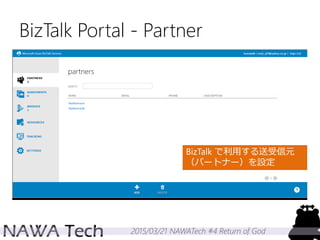

BizTalk Portal - Partner
BizTalk で利用する送受信元
（パートナー）を設定

31. 2015/03/21 NAWATech #4 Return of God

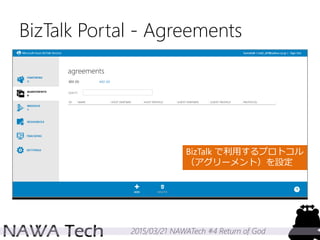

BizTalk Portal - Agreements
BizTalk で利用するプロトコル
（アグリーメント）を設定

32. 2015/03/21 NAWATech #4 Return of God

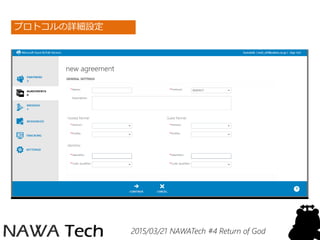

プロトコルの詳細設定

33. 2015/03/21 NAWATech #4 Return of God

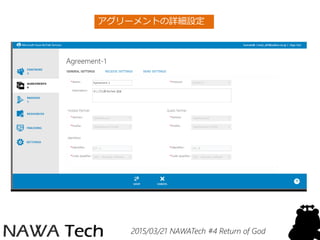

アグリーメントの詳細設定

34. 2015/03/21 NAWATech #4 Return of God

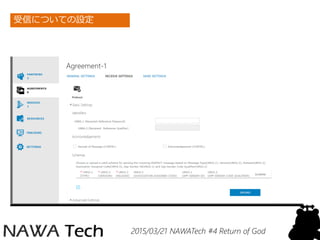

受信についての設定

35. 2015/03/21 NAWATech #4 Return of God

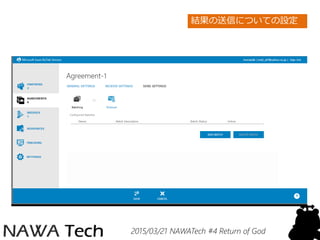

結果の送信についての設定

36. 2015/03/21 NAWATech #4 Return of God
BizTalk Portal - Bridges
BizTalk で利用する
ブリッジ設定

37. 2015/03/21 NAWATech #4 Return of God

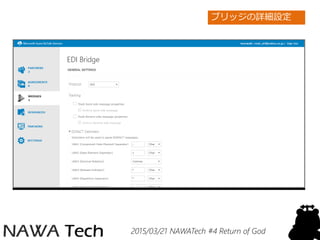

ブリッジの詳細設定

38. 2015/03/21 NAWATech #4 Return of God
BizTalk Portal -Resources
変換設定などの事前アップ
ロードしたリソース

39. 2015/03/21 NAWATech #4 Return of God
BizTalk Portal - Tracking
BizTalk で処理したメッセージ
の追跡設定

40. 2015/03/21 NAWATech #4 Return of God

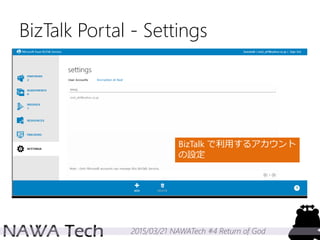

BizTalk Portal - Settings
BizTalk で利用するアカウント
の設定

41. 2015/03/21 NAWATech #4 Return of God

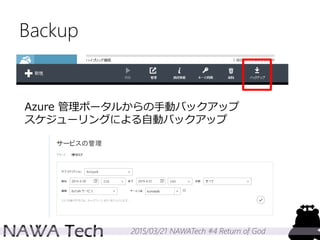

Backup
Azure 管理ポータルからの手動バックアップ
スケジューリングによる自動バックアップ

42. 2015/03/21 NAWATech #4 Return of God

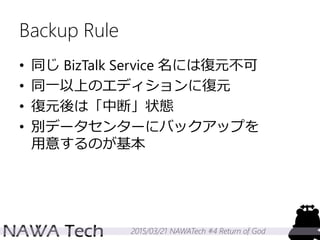

Backup Rule
• 同じ BizTalk Service 名には復元不可
• 同一以上のエディションに復元
• 復元後は「中断」状態
• 別データセンターにバックアップを
用意するのが基本

43. 2015/03/21 NAWATech #4 Return of God

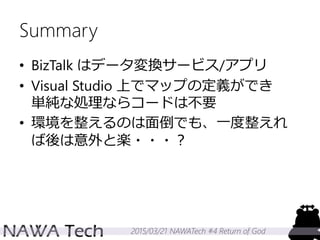

Summary
• BizTalk はデータ変換サービス/アプリ
• Visual Studio 上でマップの定義ができ
単純な処理ならコードは不要
• 環境を整えるのは面倒でも、一度整えれ
ば後は意外と楽・・・？

44. 2015/03/21 NAWATech #4 Return of God

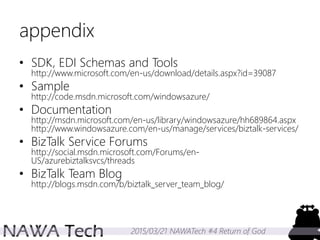

appendix
• SDK, EDI Schemas and Tools
http://www.microsoft.com/en-us/download/details.aspx?id=39087
• Sample
http://code.msdn.microsoft.com/windowsazure/
• Documentation
http://msdn.microsoft.com/en-us/library/windowsazure/hh689864.aspx
http://www.windowsazure.com/en-us/manage/services/biztalk-services/
• BizTalk Service Forums
http://social.msdn.microsoft.com/Forums/en-
US/azurebiztalksvcs/threads
• BizTalk Team Blog
http://blogs.msdn.com/b/biztalk_server_team_blog/
