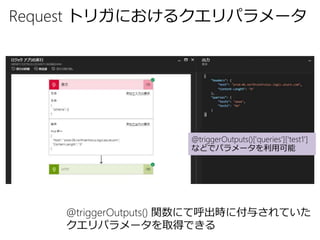

![@triggerOutputs() 関数にて呼出時に付与されていた
クエリパラメータを取得できる
Request トリガにおけるクエリパラメータ
@triggerOutputs()['queries']['test1']
などでパラメータを利用可能](https://image.slidesharecdn.com/20171118logicflow-171123105545/85/LogicFlow-43-320.jpg)
![OpenAPI
API Apps での OpenAPI(Swagger)設定
によりダイアログでの表示など
カスタマイズ可能
メソッドなどへ属性を付与してデザイナ上の表示を指定
T-Rex ライブラリも利用可能（https://github.com/nihaue/TRex）
[HttpPost, Route]
[Metadata("Create Message", "Creates a new message absolutely nowhere")]
[SwaggerResponse(HttpStatusCode.OK, Type = typeof(SampleOutputMessage))]
public async Task<IHttpActionResult> Post([FromBody]
[Metadata("Sample Input", "A sample input message")]
SampleInputMessage sampleInput)
{
return await SampleOutputMessage.FromInputAsync(sampleInput);
}
参考）https://flow.microsoft.com/ja-jp/documentation/customapi-how-to-swagger/](https://image.slidesharecdn.com/20171118logicflow-171123105545/85/LogicFlow-50-320.jpg)
LogicFlow 概要
- 1.
- 2. Self Introduction Attribute1: VB/ LogicApps-Flow-PowerApps @twit_ahf Attribute2: 提督 / 殿 / メガネ / クマ / プロレス /もっふり tomoyuki.obi http://el.jibun.atmarkit.co.jp/ahf Community: LogicFlow-ja / CLR/H Microsoft MVP for Microsoft Azure(2017.03 ～）
- 3.
- 4.
- 5. Session Goal • LogicFlowが適している場面を理解する • LogicFlow でできることを理解する
- 6.
- 7.

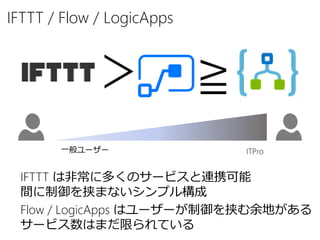

- 8. ＞ ≧ IFTTT は非常に多くのサービスと連携可能 間に制御を挟まないシンプル構成 IFTTT/ Flow / LogicApps Flow / LogicApps はユーザーが制御を挟む余地がある サービス数はまだ限られている 一般ユーザー ITPro
- 9.
- 10.
- 11. LogicApps 従量課金プラン LogicApps AppServiceプラン https://azure.microsoft.com/ja-jp/pricing/details/logic-apps/ Flow とは課金単位が異なる

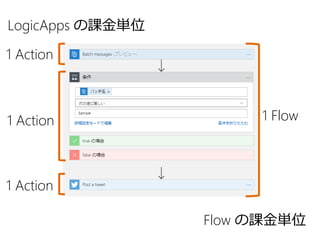

- 12. 1 Action 1 Action 1Action 1 Flow LogicApps の課金単位 Flow の課金単位

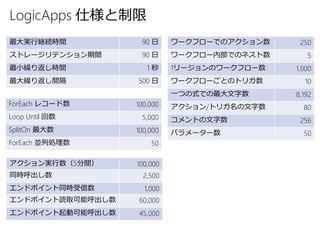

- 13. LogicApps 仕様と制限 最大実行継続時間 90日 ストレージリテンション期間 90 日 最小繰り返し時間 1 秒 最大繰り返し間隔 500 日 ForEach レコード数 100,000 Loop Until 回数 5,000 SplitOn 最大数 100,000 ForEach 並列処理数 50 アクション実行数（5分間） 100,000 同時呼出し数 2,500 エンドポイント同時受信数 1,000 エンドポイント読取可能呼出し数 60,000 エンドポイント起動可能呼出し数 45,000 ワークフローでのアクション数 250 ワークフロー内部でのネスト数 5 1リージョンのワークフロー数 1,000 ワークフローごとのトリガ数 10 一つの式での最大文字数 8,192 アクション/トリガ名の文字数 80 コメントの文字数 256 パラメーター数 50

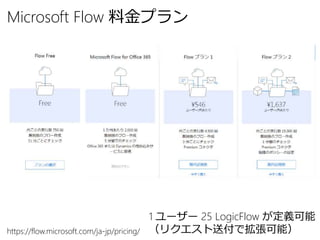

- 14. Microsoft Flow 料金プラン 1ユーザー 25 LogicFlow が定義可能 （リクエスト送付で拡張可能）https://flow.microsoft.com/ja-jp/pricing/

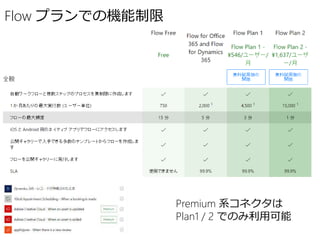

- 15. Flow プランでの機能制限 Premium 系コネクタは Plan1/ 2 でのみ利用可能
- 16.
- 17.
- 18.

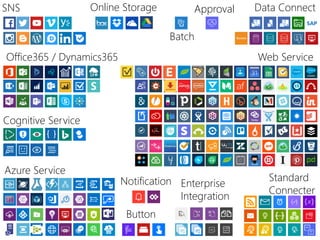

- 20. Enterprise Integration SNS Office365 / Dynamics365 DataConnect Web Service Azure Service Online Storage Notification Standard Connecter Cognitive Service Button Approval Batch

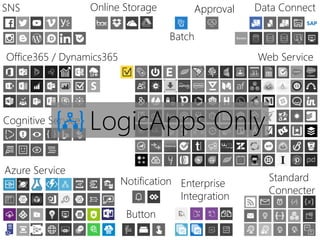

- 21. Enterprise Integration SNS Office365 / Dynamics365 DataConnect Web Service Azure Service Online Storage Notification Standard Connecter Cognitive Service Button Approval Batch LogicApps Only
- 22. Enterprise Integration SNS Office365 / Dynamics365 DataConnect Web Service Azure Service Online Storage Notification Standard Connecter Cognitive Service Button Approval Batch Flow Only
- 23.

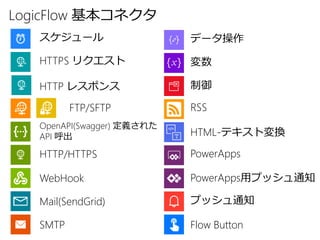

- 24. LogicFlow 基本コネクタ スケジュール OpenAPI(Swagger) 定義された API呼出 HTTPS リクエスト RSSFTP/SFTP HTTP/HTTPS WebHook Mail(SendGrid) SMTP 変数 制御HTTP レスポンス データ操作 PowerApps プッシュ通知 Flow Button HTML-テキスト変換 PowerApps用プッシュ通知

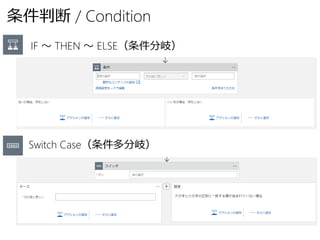

- 25. 条件判断 / Condition IF～ THEN ～ ELSE（条件分岐） Switch Case（条件多分岐）
- 26. 繰り返し / Loop DoUntil ループ ループが一定時間内に終了しない場合に タイムアウトとする場合は ISO 8601 形式でタイムアウト条件を設定

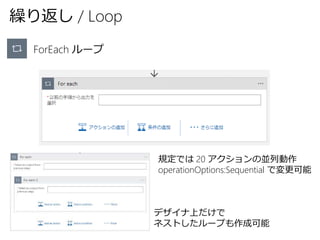

- 27. 繰り返し / Loop ForEachループ 規定では 20 アクションの並列動作 operationOptions:Sequential で変更可能 デザイナ上だけで ネストしたループも作成可能
- 28.
- 29.
- 30.

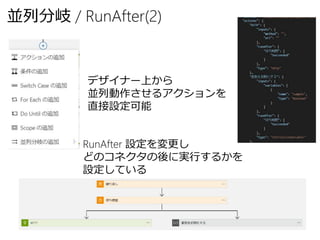

- 31. 並列分岐 / RunAfter(2) デザイナー上から 並列動作させるアクションを 直接設定可能 RunAfter設定を変更し どのコネクタの後に実行するかを 設定している
- 32.
- 33.
- 34.
- 35.
- 36.

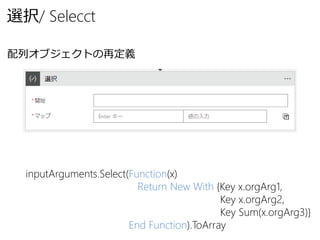

- 37. inputArguments.Select(Function(x) Return New With{Key x.orgArg1, Key x.orgArg2, Key Sum(x.orgArg3)} End Function).ToArray 選択/ Selecct 配列オブジェクトの再定義
- 38.
- 39.
- 40. HTTP コネクタの仕様と制限 Request Response HTTP ステータス200 が正常終了 202 は処理継続中として Retry-After 値に基づいてポーリング Location ヘッダの値がある場合 再試行時にリクエストを投げる URL が変化 ワークフローが開始されるのは ステータス 200 の時に限定される http://blogahf.blogspot.jp/2017/07/logicflow-http.html
- 41.

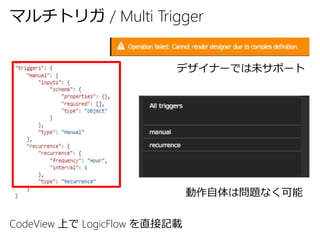

- 42. CodeView 上で LogicFlowを直接記載 デザイナーでは未サポート 動作自体は問題なく可能 マルチトリガ / Multi Trigger
- 43.
- 44.
- 45.

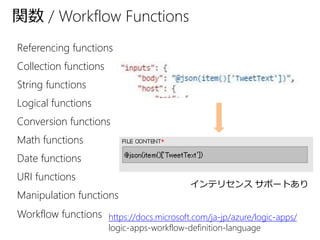

- 46. 関数 / WorkflowFunctions Referencing functions Collection functions String functions Logical functions Conversion functions Math functions Date functions URI functions https://docs.microsoft.com/ja-jp/azure/logic-apps/ logic-apps-workflow-definition-language インテリセンス サポートあり Manipulation functions Workflow functions

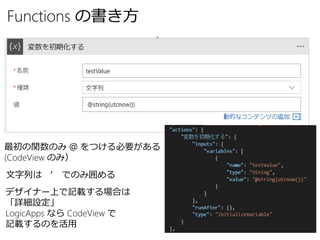

- 47. Functions の書き方 最初の関数のみ ＠をつける必要がある (CodeView のみ） 文字列は ‘ でのみ囲める デザイナー上で記載する場合は 「詳細設定」 LogicApps なら CodeView で 記載するのを活用
- 48.

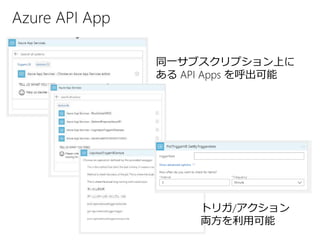

- 49. Azure API App 同一サブスクリプション上に あるAPI Apps を呼出可能 トリガ/アクション 両方を利用可能

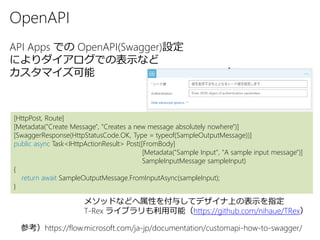

- 50. OpenAPI API Apps でのOpenAPI(Swagger)設定 によりダイアログでの表示など カスタマイズ可能 メソッドなどへ属性を付与してデザイナ上の表示を指定 T-Rex ライブラリも利用可能（https://github.com/nihaue/TRex） [HttpPost, Route] [Metadata("Create Message", "Creates a new message absolutely nowhere")] [SwaggerResponse(HttpStatusCode.OK, Type = typeof(SampleOutputMessage))] public async Task<IHttpActionResult> Post([FromBody] [Metadata("Sample Input", "A sample input message")] SampleInputMessage sampleInput) { return await SampleOutputMessage.FromInputAsync(sampleInput); } 参考）https://flow.microsoft.com/ja-jp/documentation/customapi-how-to-swagger/
- 51. Azure Function App LogicFlowデザイナー上で 直接 FunctionApp を記述可能 （ただし js のみ）
- 52.
- 53.
- 54.
- 55.
- 56.

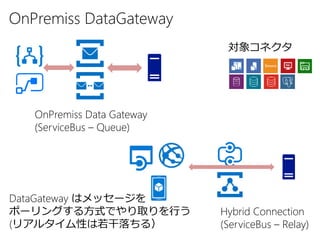

- 57. Hybrid Connection (ServiceBus –Relay) OnPremiss Data Gateway (ServiceBus – Queue) OnPremiss DataGateway 対象コネクタ DataGateway はメッセージを ポーリングする方式でやり取りを行う (リアルタイム性は若干落ちる）

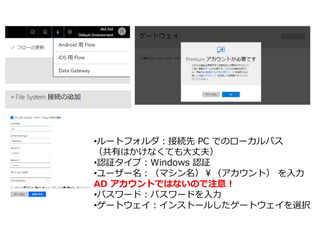

- 58. •ルートフォルダ：接続先 PC でのローカルパス （共有はかけなくても大丈夫） •認証タイプ：Windows認証 •ユーザー名：（マシン名）￥（アカウント） を入力 AD アカウントではないので注意！ •パスワード：パスワードを入力 •ゲートウェイ：インストールしたゲートウェイを選択

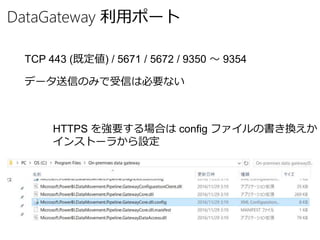

- 59. DataGateway 利用ポート TCP 443(既定値) / 5671 / 5672 / 9350 ～ 9354 データ送信のみで受信は必要ない HTTPS を強要する場合は config ファイルの書き換えか インストーラから設定
- 60.

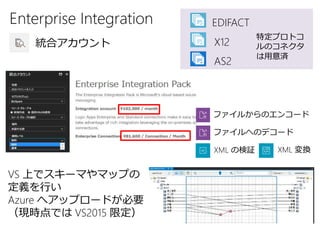

- 61. Enterprise Integration 統合アカウント ファイルからのエンコード ファイルへのデコード XML の検証XML 変換 EDIFACT AS2 X12 特定プロトコ ルのコネクタ は用意済 VS 上でスキーマやマップの 定義を行い Azure へアップロードが必要 （現時点では VS2015 限定）

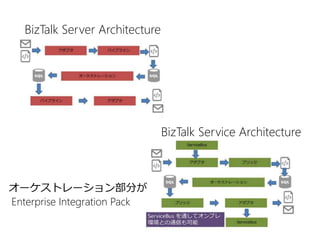

- 62. BizTalk Server Architecture BizTalkService Architecture オーケストレーション部分が Enterprise Integration Pack

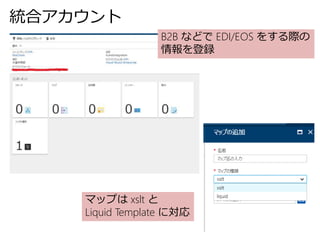

- 63. 統合アカウント B2B などで EDI/EOSをする際の 情報を登録 マップは xslt と Liquid Template に対応
- 64.

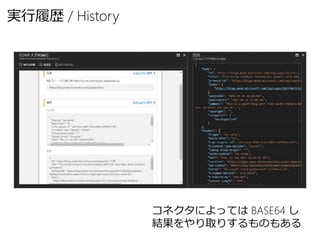

- 65. 実行履歴 / History コネクタによってはBASE64 し 結果をやり取りするものもある
- 66.
- 67. テンプレート生成 / Template Template化することで Github などからの デプロイも可能
- 68.

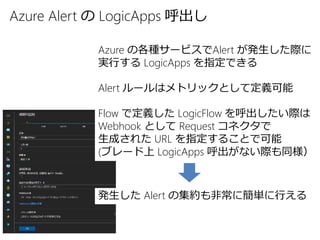

- 69. Azure Alert のLogicApps 呼出し Azure の各種サービスでAlert が発生した際に 実行する LogicApps を指定できる Alert ルールはメトリックとして定義可能 Flow で定義した LogicFlow を呼出したい際は Webhook として Request コネクタで 生成された URL を指定することで可能 (ブレード上 LogicApps 呼出がない際も同様） 発生した Alert の集約も非常に簡単に行える
- 70. LogicApps の呼び出し元 IPアドレス LogicAppsからアクセスした 場合の IP アドレス

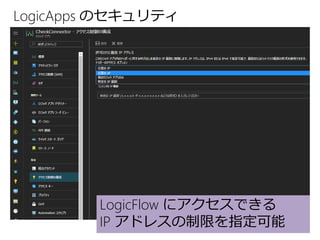

- 71. LogicApps のセキュリティ LogicFlow にアクセスできる IPアドレスの制限を指定可能
- 72.
- 73.
- 74.
- 75. ボタン / Button Flowモバイルアプリ導入で利用可能 端末 / Web サイトより実行可能 作成したボタントリガはメニュー上に ウィジェットとして配置することが可能

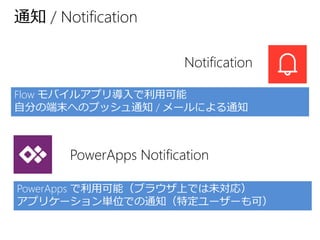

- 76. 通知 / Notification Flowモバイルアプリ導入で利用可能 自分の端末へのプッシュ通知 / メールによる通知 PowerApps で利用可能（ブラウザ上では未対応） アプリケーション単位での通知（特定ユーザーも可） PowerApps Notification Notification

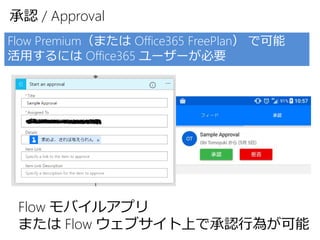

- 77. 承認 / Approval FlowPremium（または Office365 FreePlan） で可能 活用するには Office365 ユーザーが必要 Flow モバイルアプリ または Flow ウェブサイト上で承認行為が可能
- 78.

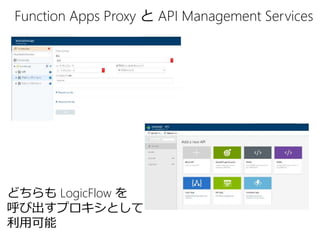

- 79. Function Apps Proxyと API Management Services どちらも LogicFlow を 呼び出すプロキシとして 利用可能
- 80.
- 81.
- 82. LogicApps の高可用性対応 API Management リダイレクト先の調整 ServiceBusメッセージング Hot-Cold 的に構築 動作中のリージョンで障害発生時に COLD 側へ切り替えさせる 常に全てのリージョンで動作するよう構築 LogicApps の課金としては変化なし （トリガで対象データなしは無課金）

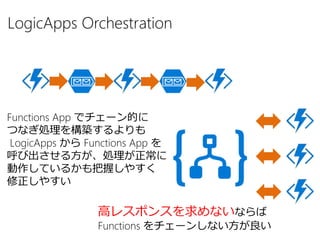

- 83. LogicApps Orchestration Functions Appでチェーン的に つなぎ処理を構築するよりも LogicApps から Functions App を 呼び出させる方が、処理が正常に 動作しているかも把握しやすく 修正しやすい 高レスポンスを求めないならば Functions をチェーンしない方が良い

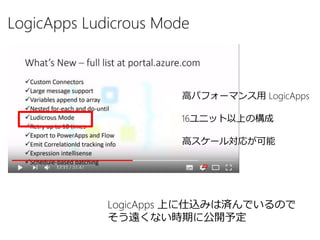

- 84. LogicApps Ludicrous Mode LogicApps上に仕込みは済んでいるので そう遠くない時期に公開予定 高パフォーマンス用 LogicApps 16ユニット以上の構成 高スケール対応が可能
- 85. PowerApps/Flow が向いている領域 • アプリを作るまでもないちょっとした事のシステム化 •日頃の作業を少しだけ便利に • 一部メンバー間に限定して実施したい • 社内用、部門用システムを短期間で用意したい • スマートフォンを安価に活用したい LogicApps が向いている領域 • 複数サービス間での連携が必要 • EOS/EDI などデータ連携や変換が多くなる時に • コードを書いて負債を増やしたくない • コードを書かなくてもできる事でコードを書きたくない
- 86. Let’s develop withoutcoding, and Welcome to Serverless !

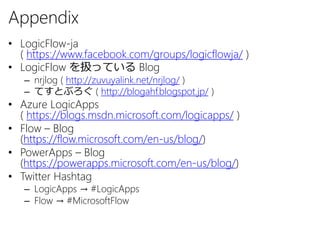

- 87. Appendix • LogicFlow-ja ( https://www.facebook.com/groups/logicflowja/) • LogicFlow を扱っている Blog – nrjlog ( http://zuvuyalink.net/nrjlog/ ) – てすとぶろぐ ( http://blogahf.blogspot.jp/ ) • Azure LogicApps ( https://blogs.msdn.microsoft.com/logicapps/ ) • Flow – Blog (https://flow.microsoft.com/en-us/blog/) • PowerApps – Blog (https://powerapps.microsoft.com/en-us/blog/) • Twitter Hashtag – LogicApps → #LogicApps – Flow → #MicrosoftFlow
