subnetting

1. Subnet Mask

2. IP Address
Subnet mask
: 192.168.1.1
: 255.255.255.0
ANDING PROCESS :
192.168.1.1
= 11000000 10101000 00000001 00000001
255.255.255.0 = 11111111 11111111 11111111 00000000
Network ID
= __________________________________
How subnet mask works?

3. 

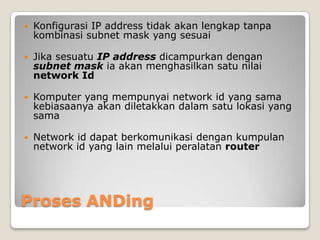

Konfigurasi IP address tidak akan lengkap tanpa
kombinasi subnet mask yang sesuai

Jika sesuatu IP address dicampurkan dengan
subnet mask ia akan menghasilkan satu nilai
network Id

Komputer yang mempunyai network id yang sama
kebiasaanya akan diletakkan dalam satu lokasi yang
sama

Network id dapat berkomunikasi dengan kumpulan
network id yang lain melalui peralatan router
Proses ANDing

4. 
Tukar kesemua IP address dan subnet
mask kepada format binary
◦ atas
: IP address
◦ bawah : subnet mask
IP address
Subnet mask
ANDing
1
1
1
1
0
0
Pengiraan Proses ANDing
0
1
0

5. 
Gambor dalam buku ms 13
Proses ANDing

6. PCA
172.16.0.2
255.255.0.0
Network ID
PCA
1 0 1 0 1 1 0 0
172.16.0.4 1
255.255.0.0 1
Network ID
PCA
PCB
0 0 0 1 0 0 0 0
0 0 0 0 0 0 0 0
0 0 0 0 0 0 1 0
1 1 1 1 1 1 1
1 1 1 1 1 1 1 1
0 0 0 0 0 0 0 0
0 0 0 0 0 0 0 0
0 1 0 1 1 0 0
0 0 0 1 0 0 0 0
0 0 0 0 0 0 0 0
0 0 0 0 0 0 0 0
10101100 00010000 00000000 00000000 – 172.16.0.0
10101100 00010000 00000000 00000000 – 172.16.0.0
1 0 1 0 1 1 0 0
0 0 0 1 0 0 0 0
0 0 0 0 0 0 0 0
0 0 0 0 0 1 0 0
1 1 1 1 1 1 1 1
1 1 1 1 1 1 1 1
0 0 0 0 0 0 0 0
0 0 0 0 0 0 0 0
1 0 1 0 1 1 0 0
0 0 0 1 0 0 0 0
0 0 0 0 0 0 0 0
0 0 0 0 0 0 0 0
Pengiraan Proses ANDing
Network ID sama

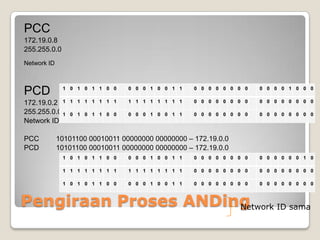

7. PCC
172.19.0.8
255.255.0.0
Network ID
PCD
1 0 1 0 1 1 0 0
172.19.0.2 1
255.255.0.0 1
Network ID
PCC
PCD
0 0 0 1 0 0 1 1
0 0 0 0 0 0 0 0
0 0 0 0 1 0 0 0
1 1 1 1 1 1 1
1 1 1 1 1 1 1 1
0 0 0 0 0 0 0 0
0 0 0 0 0 0 0 0
0 1 0 1 1 0 0
0 0 0 1 0 0 1 1
0 0 0 0 0 0 0 0
0 0 0 0 0 0 0 0
10101100 00010011 00000000 00000000 – 172.19.0.0
10101100 00010011 00000000 00000000 – 172.19.0.0
1 0 1 0 1 1 0 0
0 0 0 1 0 0 1 1
0 0 0 0 0 0 0 0
0 0 0 0 0 0 1 0
1 1 1 1 1 1 1 1
1 1 1 1 1 1 1 1
0 0 0 0 0 0 0 0
0 0 0 0 0 0 0 0
1 0 1 0 1 1 0 0
0 0 0 1 0 0 1 1
0 0 0 0 0 0 0 0
0 0 0 0 0 0 0 0
Pengiraan Proses ANDing
Network ID sama

8. 
Cth latihan untuk budak
ANDing – Network ID, Broadcast ID,
host bits, total number of hosts, range
valid IP address

9. 

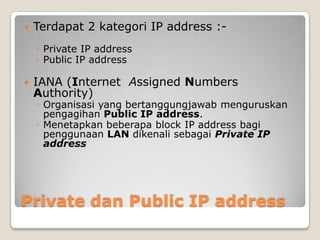

Terdapat 2 kategori IP address :◦ Private IP address
◦ Public IP address

IANA (Internet Assigned Numbers
Authority)
◦ Organisasi yang bertanggungjawab menguruskan
pengagihan Public IP address.
◦ Menetapkan beberapa block IP address bagi
penggunaan LAN dikenali sebagai Private IP
address
Private dan Public IP address

10. 

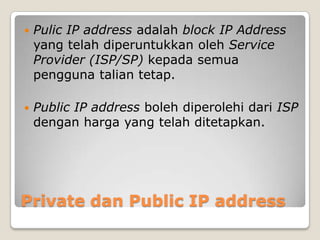

Pulic IP address adalah block IP Address
yang telah diperuntukkan oleh Service
Provider (ISP/SP) kepada semua
pengguna talian tetap.

Public IP address boleh diperolehi dari ISP
dengan harga yang telah ditetapkan.
Private dan Public IP address

11. 
Gambar ms 21
Private dan Public IP address

12. 

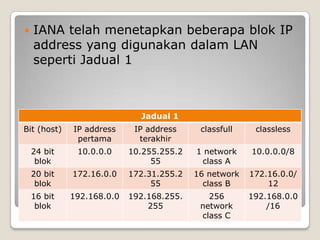

IANA telah menetapkan beberapa blok IP
address yang digunakan dalam LAN
seperti Jadual 1
Jadual 1
Bit (host)
IP address
pertama
IP address
terakhir
classfull
classless
24 bit
blok
10.0.0.0
10.255.255.2
55
1 network
class A
10.0.0.0/8
20 bit
blok
172.16.0.0
172.31.255.2
55
16 network
class B
172.16.0.0/
12
256
network
class C
192.168.0.0
/16
Private IP Address
16 bit
blok
192.168.0.0
192.168.255.
255

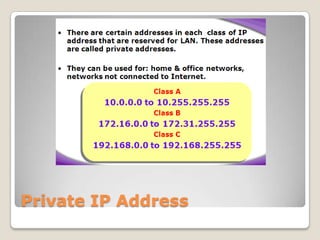

13. Private IP Address

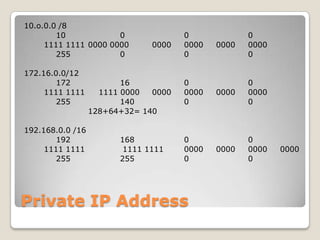

14. 10.o.0.0 /8
10
0
1111 1111 0000 0000
255
0
172.16.0.0/12
172
1111 1111
255
192.168.0.0 /16
192
1111 1111
255
0000
16
1111 0000
0000
140
128+64+32= 140
168
1111 1111
255
0
0000
0
0
0000
0
0
0000
0
Private IP Address
0000
0
0000
0
0000
0
0000
0
0000
0
0000
0
0000

15. Classfull : 192.168.1.1 subnet mask :
255.255.255.0
Classless : 192.168.1.1
192.168.1.1 /24
192
168
1111 1111
0000 0000
8
+
8
255
255
/24
1
1111 1111
+
8 =
255
1
1111 1111
24
0
IP address dan Subnet mask

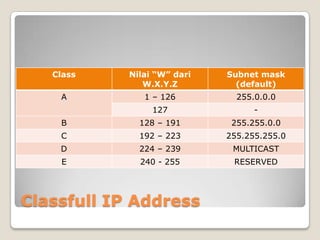

16. Class
Nilai “W” dari
W.X.Y.Z
Subnet mask
(default)
A
1 – 126
255.0.0.0
127
-
B
128 – 191
255.255.0.0
C
192 – 223
255.255.255.0
D
224 – 239
MULTICAST
E
240 - 255
RESERVED
Classfull IP Address

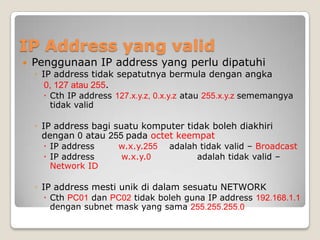

17. IP Address yang valid

Penggunaan IP address yang perlu dipatuhi
◦ IP address tidak sepatutnya bermula dengan angka
0, 127 atau 255.
 Cth IP address 127.x.y.z, 0.x.y.z atau 255.x.y.z sememangya
tidak valid
◦ IP address bagi suatu komputer tidak boleh diakhiri
dengan 0 atau 255 pada octet keempat
 IP address
 IP address
Network ID
w.x.y.255
w.x.y.0
adalah tidak valid – Broadcast
adalah tidak valid –
◦ IP address mesti unik di dalam sesuatu NETWORK
 Cth PC01 dan PC02 tidak boleh guna IP address 192.168.1.1
dengan subnet mask yang sama 255.255.255.0

18. Class
Subnet mask
Nilai Bit
Penerangan
255.0.0.0
/8
1111 1111 0000 0000 0000 0000 0000 0000
Subnet mask(default)
255.128.0.0
/9
1111 1111 1000 0000 0000 0000 0000 0000
Subnetting
255.192.0.0
/10
1111 1111 1100 0000 0000 0000 0000 0000
Subnetting
255.224.0.0
/11
1111 1111 1110 0000 0000 0000 0000 0000
Subnetting
255.240.0.0
/12
1111 1111 1111 0000 0000 0000 0000 0000
Subnetting
255.248.0.0
A
/13
1111 1111 1111 1000 0000 0000 0000 0000
Subnetting
Subnetting
255.252.0.0 /14 1111 1111 1111 1100 0000
Subnet mask yang valid 0000 0000 0000
255.254.0.0 /15 1111 1111 1111 dan subnetting) Subnetting
(subnet mask default 1110 0000 0000 0000 0000
B
255.255.0.0
/16
1111 1111 1111 1111 0000 0000 0000 0000
Subnet mask(default)

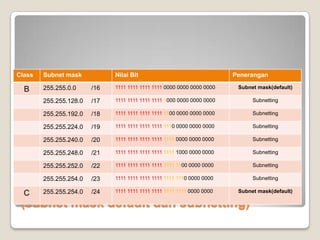

19. Class
Subnet mask
Nilai Bit
Penerangan
255.255.0.0
/16
1111 1111 1111 1111 0000 0000 0000 0000
Subnet mask(default)
255.255.128.0
/17
1111 1111 1111 1111 1000 0000 0000 0000
Subnetting
255.255.192.0
/18
1111 1111 1111 1111 1100 0000 0000 0000
Subnetting
255.255.224.0
/19
1111 1111 1111 1111 1110 0000 0000 0000
Subnetting
255.255.240.0
/20
1111 1111 1111 1111 1111 0000 0000 0000
Subnetting
255.255.248.0
/21
1111 1111 1111 1111 1111 1000 0000 0000
Subnetting
255.255.252.0
B
/22
1111 1111 1111 1111 1111 1100 0000 0000
Subnetting
255.255.254.0
/23
1111 1111 1111 1111 1111 1110 0000 0000
Subnetting
Subnet mask yang valid 1111 0000 0000
1111 1111 1111 1111 1111
Subnet mask(default)
255.255.254.0 /24
C
(subnet mask default dan subnetting)

20. Class
Subnet mask
Nilai Bit
Penerangan
255.255.0.0
/24
1111 1111 1111 1111 1111 1111 0000 0000
Subnet mask(default)
255.255.255.128
/25
1111 1111 1111 1111 1111 1111 1000 0000
Subnetting
255.255.255.192
/26
1111 1111 1111 1111 1111 1111 1100 0000
Subnetting
255.255.255.224
/27
1111 1111 1111 1111 1111 1111 1110 0000
Subnetting
255.255.255.240
/28
1111 1111 1111 1111 1111 1111 1111 0000
Subnetting
255.255.255.248
/29
1111 1111 1111 1111 1111 1111 1111 1000
Subnetting
255.255.255.252
C
/30
1111 1111 1111 1111 1111 1111 1111 1100
Subnetting
255.255.255.254
/31
1111 1111 1111 1111 1111 1111 1111 1110
Subnetting
Subnet mask yang valid 1111 1111 1111
Broadcast
255.255.255.254 /32 1111 1111 1111 1111 1111
(subnet mask default dan subnetting)

21. Host ID dan Network ID

Kombinasi IP address dan subnet mask digunakan untuk menentukan nilai network ID dan Host ID
PC01
PC02
Class A
Class A
255
0
0
0
255
0
0
0
20
8
8
10
20
80
18
10
Network ID
20.0.0.0
Host ID
Network ID
20.0.0.0
Host ID



Angka 20 dari IP add. 20.8.8.10 – PC01 – class A
Default subnet mask 255.0.0.0 – PC01
Network ID PC01 – 20.0.0.0



Angka 20 dari IP add. 20.80.18.10 – PC02 – class A
Default subnet mask 255.0.0.0 – PC02
Network ID PC02 – 20.0.0.0

Network ID sama baru boleh berkomunikasi secara terus ,
maka Komputer PC01 dan PC02 boleh berkomunkasi secara terus kerana
Network ID SAMA PC01 (20.0.0.0) dan PC02 (20.0.0.0)

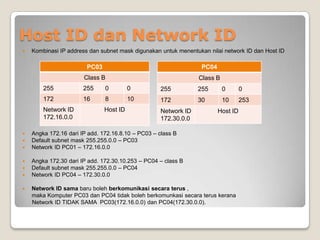

22. Host ID dan Network ID

Kombinasi IP address dan subnet mask digunakan untuk menentukan nilai network ID dan Host ID
PC03
PC04
Class B
Class B
255
255
0
0
255
255
0
0
172
16
8
10
172
30
10
253
Network ID
172.16.0.0
Host ID
Network ID
172.30.0.0
Host ID



Angka 172.16 dari IP add. 172.16.8.10 – PC03 – class B
Default subnet mask 255.255.0.0 – PC03
Network ID PC01 – 172.16.0.0



Angka 172.30 dari IP add. 172.30.10.253 – PC04 – class B
Default subnet mask 255.255.0.0 – PC04
Network ID PC04 – 172.30.0.0

Network ID sama baru boleh berkomunikasi secara terus ,
maka Komputer PC03 dan PC04 tidak boleh berkomunkasi secara terus kerana
Network ID TIDAK SAMA PC03(172.16.0.0) dan PC04(172.30.0.0).
