Рекомендованные Cisco архитектуры для различных вертикалей
Документ представляет рекомендации по архитектурам Cisco для технологических сетей в различных вертикалях, включая производство, электроэнергетику, нефть и газ, а также умные города. Описываются технологические решения, включая инфраструктуру, оборудование и безопасность, а также их соответствие промышленным стандартам. В документе также рассматривается развитие сетевых технологий и конвергенция систем.
More Related Content
Similar to Рекомендованные Cisco архитектуры для различных вертикалей
Рекомендованные Cisco архитектуры для различных вертикалей
- 1. Игорь Гиркин менеджер поразвитию новых технологий - IoT iggirkin@cisco.com Рекомендованные Cisco архитектуры для различных вертикалей
- 2. Содержание Технологические сети предприятий ПортфолиоCisco для технологических сетей Рекомендуемые архитектуры: § Производство § Электроэнергетика § Нефть и газ § Умные города
- 3.
- 4. Шина управления Полевая шина ТехнологическаяСеть Передачи Данных Первичное оборудование Первичное оборудование Контроллеры Контроллеры АСУТП Часы ТСПД
- 5. Изменения в технологическойсети От разделенных систем… От закрытых протоколов и интерфейсов… От подключенного устройства… …к решениям на основе стандартов … к объединенному и безопасному решению …до критичной части корпоративной системы
- 6. Мультисервисная сеть Конвергенция продолжается Выделеннаяинфраструктура для каждой подсистемы Единая сеть на основе стандартных протоколов и интерфейсов Конвергентная сеть на базе IP Единая инфраструктура для приложений АСУ ТП ВидеонаблюдениеТелемеханика
- 7.
- 8.
- 9.
- 10. Содержание Технологические сети, ихразвитие Портфолио Cisco для технологических сетей Рекомендуемые архитектуры: § Производство § Электроэнергетика § Нефть и газ § Умные города
- 11. Портфолио Cisco длятехнологических сетей Индустриальные сети АСУТП, ИТС, Безопасные города, Smart Grid Data Center/Virtualization Fog Computing Энергетика Нефть и газПроизводство ГородаТранспортДобыча IE 2k/3k CGS 2520 Ruggedized Wireless AP 819 CGR 1K CGR 2K IPICS, VSM, Cameras 59XX ESR 2020 ESS NMS ISA3000 Sourcefire/ASA
- 12. Cisco CGR 2010 Маршрутизаторыв промышленном исполнении Маршрутизаторы в индустриальном исполнении Соответствие требованиям индустриальных стандартов Расширенный диапазон эксплуатационных температур Работа под управлением Cisco IOS/IOS XE Классический набор технологий (IP routing, Security, Multicast, QoS и т.д.) Cisco ASR903 Cisco CGR 1000 Cisco ISR 809, 829

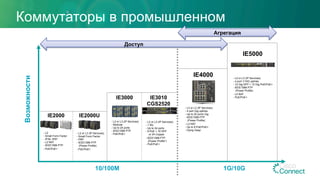

- 13. Коммутаторы в промышленном исполнении 10/100M1G/10G IE2000 IE3000 IE3010 CGS2520 IE2000U IE4000 - L2 - Small Form Factor - IP30, IP67 - L2 NAT - IEEE1588 PTP - PoE/PoE+ - L2 or L3 (IP Services) - Small Form Factor - PRP - IEEE1588 PTP (Power Profile) - PoE/PoE+ - L2 or L3 (IP Services) - Modular - Up to 24 ports - IEEE1588 PTP - PoE/PoE+ - L2 or L3 (IP Services) - 1 RU - Up to 24 ports - 8 PoE + 16 SFP or 24 Copper - IEEE1588 PTP (Power Profile*) - PoE/PoE+ - L2 or L3 (IP Services) - 4 port Gig uplinks - Up to 20 ports Gig - IEEE1588 PTP (Power Profile) - L2 NAT - Up to 8 PoE/PoE+ - Dying Gasp Возможности Доступ Агрегация - L2 or L3 (IP Services) - 4 port 1/10G uplinks - 12 Gig SFP + 12 Gig PoE/PoE+ - IEEE1588 PTP (Power Profile) - L2 NAT - PoE/PoE+ IE5000

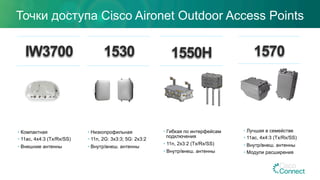

- 14. Точки доступа CiscoAironet Outdoor Access Points 1530 1550H 1570 • Низкопрофильная • 11n, 2G: 3x3:3; 5G: 2x3:2 • Внутр/внеш. антенны • Гибкая по интерфейсам подключения • 11n, 2x3:2 (Tx/Rx/SS) • Внутр/внеш. антенны • Лучшая в семействе • 11ac, 4x4:3 (Tx/Rx/SS) • Внутр/внеш. антенны • Модули расширения IW3700 • Компактная • 11ac, 4x4:3 (Tx/Rx/SS) • Внешние антенны
- 15. Межсетевой экран Поддерживаемые сервисы § Межсетевой экран § VPN-шлюз § Обнаружение вторжений § Трансляция сетевых адресов § Поддержка мультиконтекстного режима Индустриальное исполнение § Два типа устройств: 4х10/100/1000 BaseT или 2х10/100/1000BaseT + 2х1Gb Fiber § Монтаж на DIN-рейку § Рабочий диапазон температур: -40оС – +70оС Специальный функционал § Разрешен любой трафик § Работа в режиме L2 § Байпас реле Устройство в индустриальном исполнении ISA 3000
- 16. Технические средства обеспеченияфизической безопасности Video Surveillance Manager Видеонаблюдение Система экстренной связиIP камеры Система контроля и управления доступом IPICSМегапиксельные камеры Контроллеры и система управления (CPAM)
- 17. Содержание Технологические сети, ихразвитие Портфолио Cisco для технологических сетей Рекомендуемые архитектуры: § Производство § Электроэнергетика § Нефть и газ § Умные города
- 18. Иерархическая модель управленияв производстве Enterprise Zone MES, CRM, SCM, ERP DMZ Manufacturing Zone SCADA Cell/Area Zone I/O, HMI, PAC/PLC Demilitarized Zone — Shared Access Enterprise Network Level 5 Site Business Planning and Logistics Network Level 4 Site Manufacturing Operations and Control Level 3 Area Control Level 2 Basic Control Level 1 Process Level 0 Основана на модели Purdue https://en.wikipedia.org/wiki/Purdue_Enterprise_Reference_Architecture и IEC 62443 https://en.wikipedia.org/wiki/Cyber_security_standards#ISA.2FIEC-62443_.28formerly_ISA-99.29
- 19. Демилитаризованная зона 19 Level 5 Level4 Level 3 Level 2 Level 1 Level 0 Terminal Services Patch Management AV Server Application Mirror Web Services Operations Application Server Enterprise Network Site Business Planning and Logistics NetworkE-Mail, Intranet, etc. SCADA Server Active Directory Engineering Workstation Domain Controller SCADA Client Operator Interface SCADA Client Engineering Workstation Operator Interface Batch Control Discrete Control Drive Control Continuous Process Control Safety Control Sensors Drives Actuators Robots Корпоративная сеть ДМЗ Операционная Зона Технологические ячейки Web E-Mail IA Firewall Firewall Site Operations and Control Area Supervisory Control Basic Control Process
- 20. Рекомендации по обеспечениюбезопасности
- 21. Connected Factory 3.0 GbpsLink for Failover Detection Firewall (Active) Firewall (Standby) FactoryTalk Application Servers Cisco ASA 5500 Cisco Catalyst 6500/4500 Cisco Cat. 3750 Switch Stack Patch Management Terminal Services Application Mirror AV Server Cell/Area #1 (Redundant Star Topology) Drive Controller HMI Distributed I/O Controller DriveDrive HMI Distributed I/O HMI Cell/Area #2 (Ring Topology) Cell/Area #3 (Linear Topology) Layer 2 Access Switch Controller Cell/Area Zone Levels 0–2 Layer 2 Access Manufacturing Zone Level 3 Distribution and Core Demilitarized Zone (DMZ) Firewalls Enterprise Network Levels 4–5 Web Apps DNS FTP Internet http://www.cisco.com/c/en/us/td/docs/ solutions/Verticals/CPwE/ CPwE_DIG.html
- 22. Connected Factory 3.0 http://www.cisco.com/c/en/us/td/docs/ solutions/Verticals/CPwE/ CPwE_DIG.html GbpsLink for Failover Detection Firewall (Active) Firewall (Standby) FactoryTalk Application Servers Cisco ASA 5500 Cisco Catalyst 6500/4500 Cisco Cat. 3750 Switch Stack Patch Management Terminal Services Application Mirror AV Server Cell/Area #1 (Redundant Star Topology) Drive Controller HMI Distributed I/O Controller DriveDrive HMI Distributed I/O HMI Cell/Area #2 (Ring Topology) Cell/Area #3 (Linear Topology) Layer 2 Access Switch Controller Cell/Area Zone Levels 0–2 Layer 2 Access Manufacturing Zone Level 3 Distribution and Core Demilitarized Zone (DMZ) Firewalls Enterprise Network Levels 4–5 Web Apps DNS FTP Internet
- 23. Connected Factory 3.5 Беспроводнаясеть на производстве Controller HMI I/O I/O WGB I/O Drive WGB Controller I/O I/O A P A P WGB X WGB Roaming I/OCell/Area # (Wireless Topology) A P A P Gbps Link for Failover Detection Firewall (Active) Firewall (Standby) FactoryTalk Application Servers Cisco ASA 5500 Cisco Catalyst 6500/4500 Cisco Cat. 3750 Switch Stack Patch Management Terminal Services Application Mirror AV Server Manufacturing Zone Level 3 Distribution and Core Demilitarized Zone (DMZ) Firewalls Enterprise Network Levels 4–5 Web Apps DNS FTP Internet http://www.cisco.com/c/en/us/td/docs/ solutions/Verticals/CPwE/NovCVD/ CPwE_WLAN_CVD.html Cell/Area Zone Levels 0–2 Layer 2 Access
- 24. Factory Network Factory Wireless Collaboration FactorySecurity Производство
- 25.
- 26. Connected Roadway Connected Vehicle Connected Mass Transit Connected TrainConnected Trackside Транспорт
- 27.

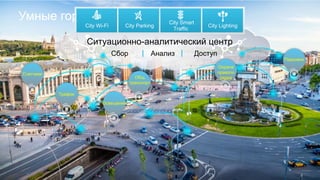

- 28. Умные города Ситуационно-аналитический центр АнализДоступСбор Трафик Общ. транспорт Парковки Счетчики Освещение Охрана правопо рядка City Wi-Fi City Parking City Smart Traffic City Lighting
- 29. CiscoRu Cisco CiscoRussia Ждемваших сообщений с хештегом #CiscoConnectRu CiscoRu Пожалуйста, заполните анкеты. Ваше мнение очень важно для нас. Спасибо! Игорь Гиркин Менеджер по развитию новых технологий iggirkin@cisco.com
