Корпоративные сети WLAN Cisco: варианты решений и необходимые технические данные

Документ представляет собой обзор архитектур и технологий корпоративных беспроводных локальных сетей (БЛВС) Cisco, охватывающий основные компоненты, такие как точки доступа, управление трафиком и функциональность архитектур. Он также обсуждает различные режимы внедрения и проектирования для кампусных и распределенных сетей, включая централизованное и автономное управление. В документе содержится информация о стандартах, принципах работы и лучших практиках для создания эффективной беспроводной инфраструктуры.

Embed presentation

Download as PDF, PPTX
1 / 238
2 / 238
3 / 238
4 / 238
5 / 238
6 / 238
7 / 238

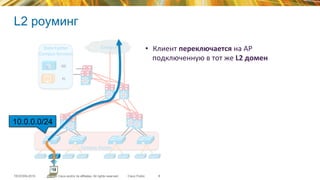

8 / 238
9 / 238

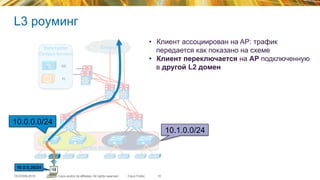

10 / 238

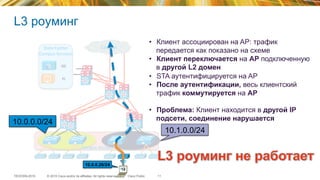

11 / 238
12 / 238
13 / 238
14 / 238
15 / 238
16 / 238
17 / 238
18 / 238
19 / 238
20 / 238
21 / 238
22 / 238
23 / 238

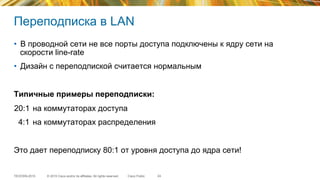

24 / 238

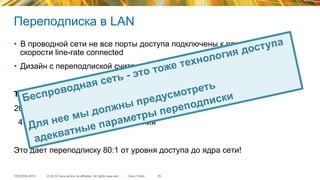

25 / 238

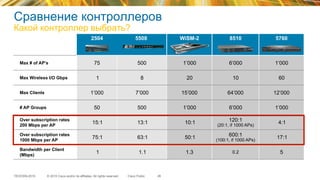

26 / 238
27 / 238
28 / 238
29 / 238

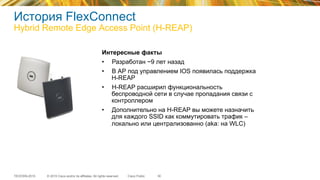

30 / 238

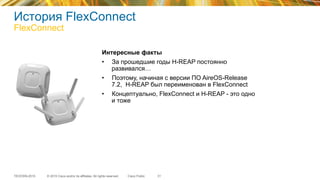

31 / 238
32 / 238

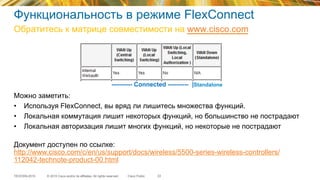

33 / 238

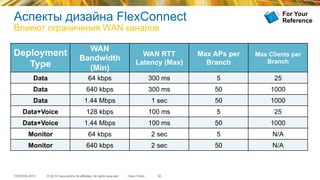

34 / 238
35 / 238
36 / 238
37 / 238
38 / 238
39 / 238
40 / 238
41 / 238
42 / 238
43 / 238
44 / 238
45 / 238
46 / 238
47 / 238
48 / 238
49 / 238
50 / 238
51 / 238
52 / 238
53 / 238
54 / 238
55 / 238
56 / 238
57 / 238
58 / 238
59 / 238
60 / 238
61 / 238
62 / 238
63 / 238
64 / 238
65 / 238
66 / 238
67 / 238

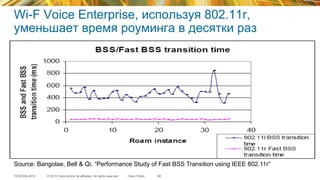

68 / 238
69 / 238
70 / 238
71 / 238
72 / 238
73 / 238

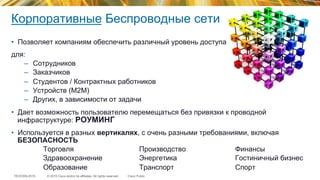

74 / 238
75 / 238
76 / 238

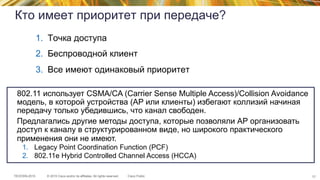

77 / 238
78 / 238
79 / 238
80 / 238
81 / 238
82 / 238
83 / 238

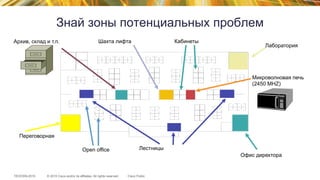

84 / 238
85 / 238

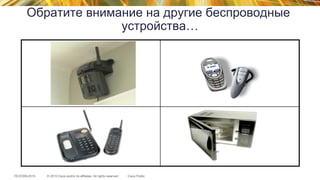

86 / 238

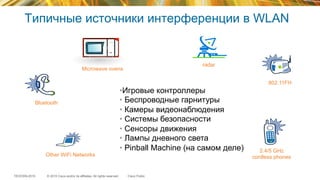

87 / 238

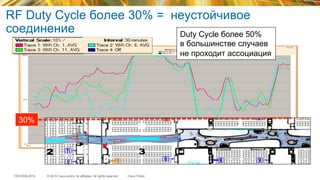

88 / 238

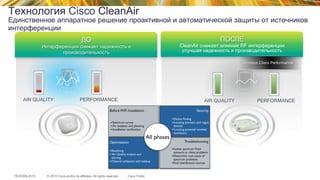

89 / 238

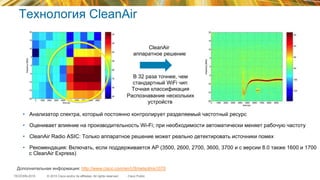

90 / 238
91 / 238
92 / 238
93 / 238
94 / 238
95 / 238
96 / 238
97 / 238

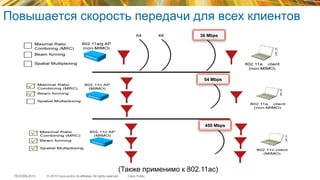

98 / 238
99 / 238

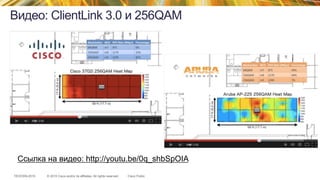

100 / 238
101 / 238
102 / 238
103 / 238
104 / 238

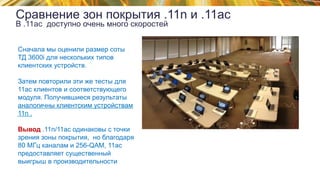

105 / 238
106 / 238
107 / 238
108 / 238
109 / 238
110 / 238
111 / 238
112 / 238
113 / 238
114 / 238
115 / 238
116 / 238
117 / 238
118 / 238
119 / 238

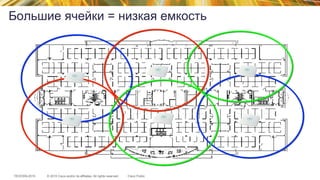

120 / 238
121 / 238
122 / 238
123 / 238
124 / 238
125 / 238

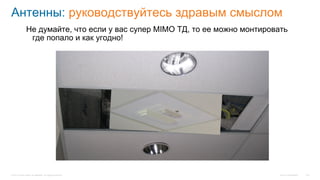

126 / 238
127 / 238

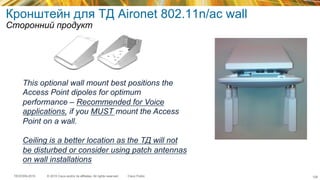

128 / 238
129 / 238
130 / 238

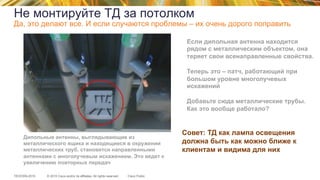

131 / 238
132 / 238
133 / 238
134 / 238
135 / 238
136 / 238
137 / 238
138 / 238
139 / 238
140 / 238

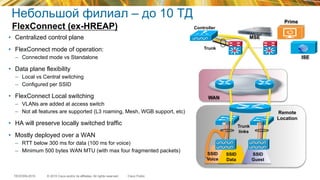

141 / 238

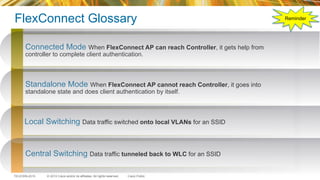

142 / 238
143 / 238
144 / 238
145 / 238
146 / 238
147 / 238
148 / 238

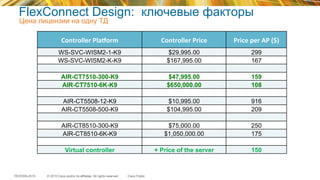

149 / 238

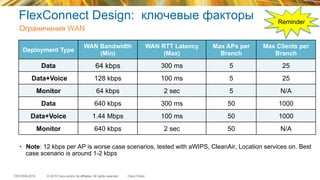

150 / 238
151 / 238

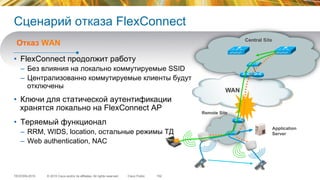

152 / 238
153 / 238
154 / 238
155 / 238
156 / 238

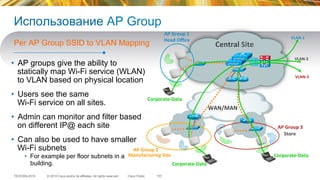

157 / 238

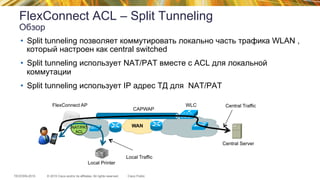

158 / 238
159 / 238
160 / 238

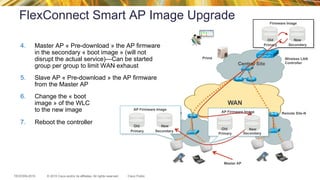

161 / 238
162 / 238
163 / 238
164 / 238
165 / 238
166 / 238
167 / 238
168 / 238
169 / 238
170 / 238
171 / 238
172 / 238
173 / 238
174 / 238
175 / 238
176 / 238
177 / 238
178 / 238
179 / 238
180 / 238
181 / 238
182 / 238
183 / 238
184 / 238
185 / 238
186 / 238
187 / 238
188 / 238
189 / 238
190 / 238
191 / 238
192 / 238
193 / 238
194 / 238
195 / 238
196 / 238
197 / 238
198 / 238
199 / 238
200 / 238
201 / 238
202 / 238
203 / 238
204 / 238
205 / 238
206 / 238
207 / 238
208 / 238
209 / 238
210 / 238
211 / 238
212 / 238
213 / 238
214 / 238
215 / 238
216 / 238
217 / 238
218 / 238
219 / 238
220 / 238
221 / 238
222 / 238
223 / 238
224 / 238
225 / 238
226 / 238
227 / 238
228 / 238
229 / 238
230 / 238
231 / 238
232 / 238
233 / 238
234 / 238
235 / 238
236 / 238
237 / 238
238 / 238
Корпоративные беспроводные ЛВС Cisco: Обзор всех возможных архитектур и технологий Уровень сложности – средний Максим Сафаргалеев – Системный инженер Mobility и R&S Виктор Платов – Технический консультант Mobility
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Расписание •  Введение •  Позиционирование продуктов/архитектур •  Новейшие стандарты БЛВС •  Основы радио и радиопланирования •  Варианты дизайна БЛВС филиалов •  Дизайн кампусных БЛВС •  Отличительные особенности решения Cisco 3 o Виктор o Максим o Виктор o Максим и Виктор o Виктор o Максим o Виктор
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public 4 Расписание •  Введение •  Позиционирование продуктов/архитектур •  Новейшие стандарты БЛВС •  Основы радио и радиопланирования •  Варианты дизайна БЛВС филиалов •  Дизайн кампусных БЛВС •  Отличительные особенности решения Cisco
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Unified Access: Варианты внедрения AUTONOMOUSCLOUD MANAGED FLEX CONNECT CENTRALIZED CONVERGED •  Одна OS •  Слабый IT •  Малые и средние распределенные компании •  Подходит для точечных инсталляций •  SP и Hotspots •  Контроллер в центральном ЦОД •  Распределенная структура организации •  Контроллер на объекте •  Традиционная оверлейная модель •  Хорошо масштабируется •  Одна IOS •  Единые политики Wired/Wireless •  Высочайшая производительность Dashboard WAN Intranet Cisco Unified Access: 1 Architecture, 4 Deployment Modes, Same APsCisco Cloud Managed Prime   ISE

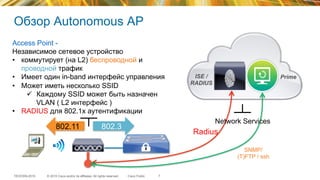

Обзор автономных АР 6
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Access Point - Независимое сетевое устройство •  коммутирует (на L2) беспроводной и проводной трафик •  Имеет один in-band интерфейс управления •  Может иметь несколько SSID ü  Каждому SSID может быть назначен VLAN ( L2 интерфейс ) •  RADIUS для 802.1x аутентификации Обзор Autonomous AP 7 802.3802.11 ISE / RADIUS Prime Radius SNMP/ (T)FTP / ssh Network Services
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public L2 роуминг 8 SiSi SiSi SiSi SiSi SiSi SiSi SiSi SiSi Campus   Campus  Access   Data  Center   Campus  Services   ISE   PI   10.0.0.0/24 •  Клиент  переключается  на  AP   подключенную  в  тот  же  L2  домен
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public L2 роуминг 9 SiSi SiSi SiSi SiSi SiSi SiSi SiSi SiSi Campus   Campus  Access   Data  Center   Campus  Services   ISE   PI   •  Клиент  переключается  на  AP   подключенную  в  тот  же  L2  домен   •  STA  аутентифицируется  на  AP   •  После  аутентификации,  весь  клиентский   трафик  коммутируется  на  AP   •  После  роуминга  клиентский  трафик   передается  как  показано  на  схеме   10.0.0.0/24
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public L3 роуминг 10 SiSi SiSi SiSi SiSi SiSi SiSi SiSi SiSi Campus   Campus  Access   Data  Center   Campus  Services   ISE   PI   •  Клиент ассоциирован на AP: трафик передается как показано на схеме •  Клиент переключается на AP подключенную в другой L2 домен 10.1.0.0/24 10.0.0.0/24 10.0.0.26/24
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public L3 роуминг 11 SiSi SiSi SiSi SiSi SiSi SiSi SiSi SiSi Campus   Campus  Access   Data  Center   Campus  Services   ISE   PI   •  Клиент ассоциирован на AP: трафик передается как показано на схеме •  Клиент переключается на AP подключенную в другой L2 домен •  STA аутентифицируется на AP •  После аутентификации, весь клиентский трафик коммутируется на AP •  Проблема: Клиент находится в другой IP подсети, соединение нарушается 10.1.0.0/24 10.0.0.0/24 10.0.0.26/24
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Обзор автономной архитектуры 12 12 Ключевые элементы: •  Это коммутация между проводным и беспроводным сегментами сети •  Беспроводной трафик может быть зашифрован •  Возможно централизованное применение политик с помощью RADIUS Ограничения: •  Сложно масштабировать •  Нельзя использовать сложные политики QoS •  Требуется ручная настройка RF параметров 802.3802.11 ISE / RADIUS Prime Radius SNMP/ (T)FTP / ssh Network Services

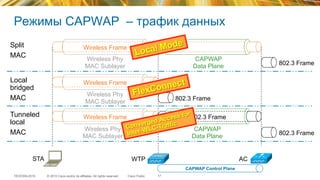

Обзор CAPWAP

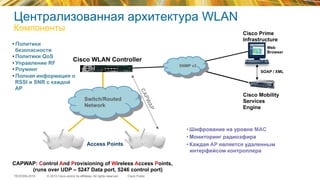

© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Централизованная архитектура WLAN Компоненты Access Points • Политики безопасности • Политики QoS • Управление RF • Роуминг • Полная информация о RSSI и SNR с каждой AP • Шифрование на уровне MAC • Мониторинг радиоэфира • Каждая AP является удаленным интерфейсом контроллера Switch/Routed Network Cisco WLAN Controller Cisco Prime Infrastructure SNMP v3 Web Browser Cisco Mobility Services Engine CAPWAP: Control And Provisioning of Wireless Access Points, (runs over UDP – 5247 Data port, 5246 control port) SOAP / XML
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Обзор CAPWAP 15 §  CAPWAP это стандартный протокол, который позволяет Access Controller (AC è WLC) управлять группой Wireless Termination Points (WTP è AP). §  CAPWAP передает трафик управления и данных между WLC и АР –  Управляющий трафик всегда шифруется с помощью DTLS –  Трафик данных может быть зашифрован с помощью DTLS (это опционально) §  CAPWAP поддерживает только L3 режим WTP AC STA Business Application CAPWAP Data Plane CAPWAP Control Plane UDP 5246 UDP 5247
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Режимы CAPWAP – трафик данных 16 WTP ACSTA Wireless Frame Wireless Frame 802.3 Frame Wireless Phy MAC Sublayer Wireless Frame 802.3 Frame CAPWAP Data Plane 802.3 Frame 802.3 Frame CAPWAP Data Plane Wireless Phy MAC Sublayer Wireless Phy MAC Sublayer Split MAC Local bridged MAC Tunneled local MAC CAPWAP Control Plane
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Режимы CAPWAP – трафик данных 17 WTP ACSTA Wireless Frame Wireless Frame 802.3 Frame Wireless Phy MAC Sublayer Wireless Frame 802.3 Frame CAPWAP Data Plane 802.3 Frame 802.3 Frame CAPWAP Data Plane Wireless Phy MAC Sublayer Wireless Phy MAC Sublayer Split MAC Local bridged MAC Tunneled local MAC Local Mode FlexConnect Converged Access for Inter-WLC-Traffic CAPWAP Control Plane

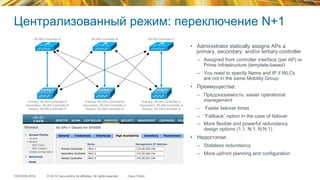

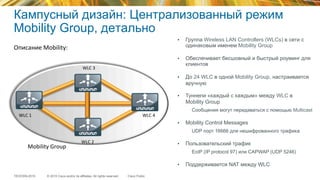

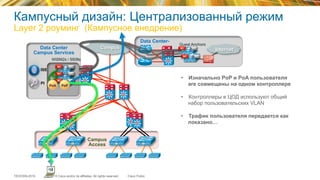

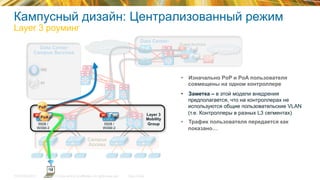

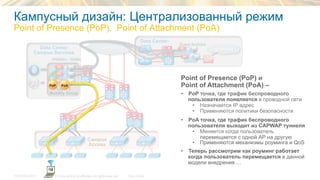

Централизованный режим (aka “Local Mode”) 18
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Централизованное внедрение Основные аспекты при централизованном внедрении: •  Где разместить WLAN контроллер? •  Какое количество клиентов ожидается? •  Какая полоса пропускания на клиента требуется? •  Какой тип контроллера использовать? Wireless Frame 802.3 Frame CAPWAP Data Plane Wireless Phy MAC Sublayer Split MAC WTP ACSTA CAPWAP Control Plane

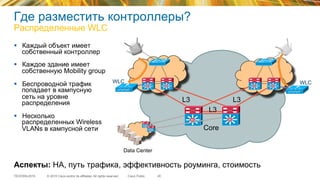

© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Где разместить контроллеры? Распределенные WLC 20 §  Каждый объект имеет собственный контроллер §  Каждое здание имеет собственную Mobility group §  Беспроводной трафик попадает в кампусную сеть на уровне распределения §  Несколько распределенных Wireless VLANs в кампусной сети WLCWLC L3 SiSi SiSi SiSi SiSiSiSi SiSi Core L3L3 Data Center SiSi SiSi Аспекты: HA, путь трафика, эффективность роуминга, стоимость
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Где разместить контроллеры? Централизованные WLC 21 §  Концепция модуля беспроводных сервисов –  Однозначная точка входа беспроводного трафика в сеть §  Нет множества Wireless VLAN в сети §  Лучшая производительность при L2 роуминге §  Рекомендованный дизайн для кампусных сетей L3 SiSi SiSiSiSi SiSi Core L3L3 Data Center SiSi SiSi WLC WLC Wireless Service Block SiSi SiSi L2 SiSi SiSi Аспекты: Путь трафика, Пропускная способность и емкость контроллера
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Где разместить контроллеры? Централизованные WLC 22 §  Концепция модуля беспроводных сервисов –  Однозначная точка входа беспроводного трафика в сеть §  Нет множества Wireless VLAN в сети §  Лучшая производительность при L2 роуминге §  Рекомендованный дизайн для кампусных сетей L3 SiSi SiSiSiSi SiSi Core L3L3 Data Center SiSi SiSi WLC WLC Wireless Service Block SiSi SiSi L2 SiSi SiSi Аспекты: Путь трафика, Пропускная способность и емкость контроллера Какой дизайн использовать в кампусной сети? А какой в распределенной сети филиалов? è Более детально рассмотрим далее!
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Где разместить контроллеры? Централизованные WLC 23 §  Концепция модуля беспроводных сервисов –  Однозначная точка входа беспроводного трафика в сеть §  Нет множества Wireless VLAN в сети §  Лучшая производительность при L2 роуминге §  Рекомендованный дизайн для кампусных сетей L3 SiSi SiSiSiSi SiSi Core L3L3 Data Center SiSi SiSi WLC WLC Wireless Service Block SiSi SiSi L2 SiSi SiSi Аспекты: Путь трафика, Пропускная способность и емкость контроллера Консолидируя контроллеры… не создаем ли мы «узкое» место в сети?
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Переподписка в LAN •  В проводной сети не все порты доступа подключены к ядру сети на скорости line-rate •  Дизайн с переподпиской считается нормальным Типичные примеры переподписки: 20:1 на коммутаторах доступа 4:1 на коммутаторах распределения Это дает переподписку 80:1 от уровня доступа до ядра сети! 24
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Переподписка в LAN •  В проводной сети не все порты доступа подключены к ядру сети на скорости line-rate connected •  Дизайн с переподпиской считается нормальным Типичные примеры переподписки: 20:1 на коммутаторах доступа 4:1 на коммутаторах распределения Это дает переподписку 80:1 от уровня доступа до ядра сети! 25 Беспроводная сеть - это тоже технология доступа Для нее мы должны предусмотреть адекватные параметры переподписки
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Сравнение контроллеров Какой контроллер выбрать? 26 2504 5508 WiSM-2 8510 5760 Max # of AP’s 75 500 1’000 6’000 1’000 Max Wireless I/O Gbps 1 8 20 10 60 Max Clients 1’000 7’000 15’000 64’000 12’000 # AP Groups 50 500 1’000 6’000 1’000 Over subscription rates 200 Mbps per AP 15:1 13:1 10:1 120:1 (20:1, if 1000 APs) 4:1 Over subscription rates 1000 Mbps per AP 75:1 63:1 50:1 600:1 (100:1, if 1000 APs) 17:1 Bandwidth per Client (Mbps) 1 1.1 1.3 0.2 5

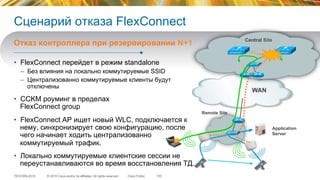

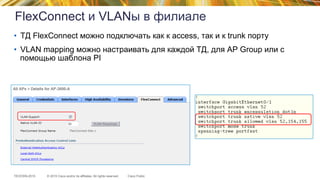

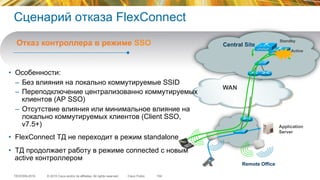

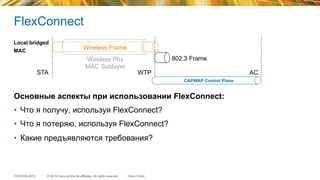

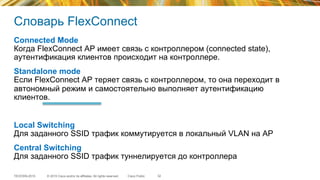

FlexConnect 27
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public FlexConnect Local bridged MAC WTP ACSTA Wireless Frame 802.3 FrameWireless Phy MAC Sublayer Основные аспекты при использовании FlexConnect: •  Что я получу, используя FlexConnect? •  Что я потеряю, используя FlexConnect? •  Какие предъявляются требования? CAPWAP Control Plane
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public История FlexConnect Remote Edge Access Point (REAP) 29 Интересные факты •  Разработан более 10 лет назад •  REAP поддерживала только одна модель AP: AP1030 •  REAP поддерживает возможность сохранения работоспособности беспроводной сети при пропадании связи с контроллером •  Все SSID коммутируются локально •  Многим не нравилась модель AP1030 из-за дизайна и ограниченных вариантов монтажа … и особенно из-за странной диаграммы направленности антенны
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public История FlexConnect Hybrid Remote Edge Access Point (H-REAP) 30 Интересные факты •  Разработан ~9 лет назад •  В АР под управлением IOS появилась поддержка H-REAP •  H-REAP расширил функциональность беспроводной сети в случае пропадания связи с контроллером •  Дополнительно на H-REAP вы можете назначить для каждого SSID как коммутировать трафик – локально или централизованно (aka: на WLC)
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public История FlexConnect FlexConnect 31 Интересные факты •  За прошедшие годы H-REAP постоянно развивался… •  Поэтому, начиная с версии ПО AireOS-Release 7.2, H-REAP был переименован в FlexConnect •  Концептуально, FlexConnect и H-REAP - это одно и тоже
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Словарь FlexConnect 32 Connected Mode Когда FlexConnect АР имеет связь с контроллером (connected state), аутентификация клиентов происходит на контроллере. Standalone mode Если FlexConnect АР теряет связь с контроллером, то она переходит в автономный режим и самостоятельно выполняет аутентификацию клиентов. Local Switching Для заданного SSID трафик коммутируется в локальный VLAN на АР Central Switching Для заданного SSID трафик туннелируется до контроллера
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Функциональность в режиме FlexConnect Обратитесь к матрице совместимости на www.cisco.com 33 Можно заметить: •  Используя FlexConnect, вы вряд ли лишитесь множества функций. •  Локальная коммутация лишит некоторых функций, но большинство не пострадают •  Локальная авторизация лишит многих функций, но некоторые не пострадают Документ доступен по ссылке: http://www.cisco.com/c/en/us/support/docs/wireless/5500-series-wireless-controllers/ 112042-technote-product-00.html ---------- Connected ---------- |Standalone
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Аспекты дизайна FlexConnect Влияют ограничения WAN каналов 34 Deployment Type WAN Bandwidth (Min) WAN RTT Latency (Max) Max APs per Branch Max Clients per Branch Data 64 kbps 300 ms 5 25 Data 640 kbps 300 ms 50 1000 Data 1.44 Mbps 1 sec 50 1000 Data+Voice 128 kbps 100 ms 5 25 Data+Voice 1.44 Mbps 100 ms 50 1000 Monitor 64 kbps 2 sec 5 N/A Monitor 640 kbps 2 sec 50 N/A For Your Reference
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Где разместить контроллеры? Централизованные WLC 35 §  Концепция модуля беспроводных сервисов –  Однозначная точка входа беспроводного трафика в сеть §  Нет множества Wireless VLAN в сети §  Лучшая производительность при L2 роуминге §  Рекомендованный дизайн для кампусных сетей L3 SiSi SiSiSiSi SiSi Core L3L3 Data Center SiSi SiSi WLC WLC Wireless Service Block SiSi SiSi L2 SiSi SiSi Аспекты: Путь трафика, Пропускная способность и емкость контроллера Такой дизайн будет работать лучше при использовании FlexConnect? è Более детально рассмотрим далее!

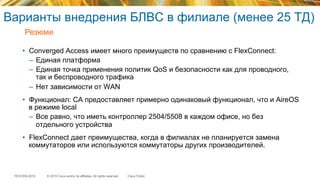

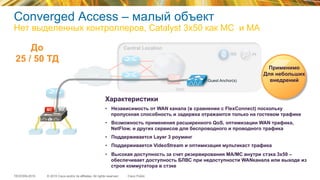

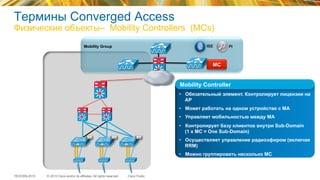

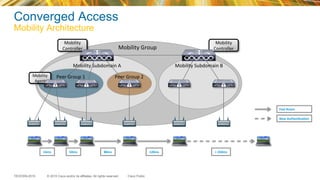

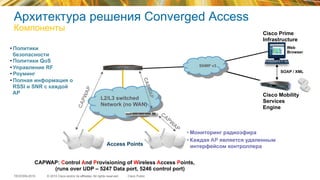

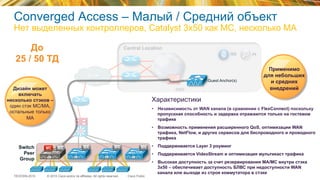

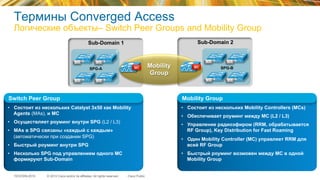

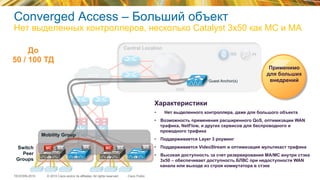

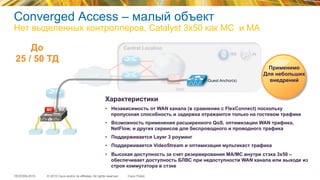

Converged Access 36
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Архитектура решения Converged Access Компоненты Access Points • Политики безопасности • Политики QoS • Управление RF • Роуминг • Полная информация о RSSI и SNR с каждой AP • Мониторинг радиоэфира • Каждая AP является удаленным интерфейсом контроллера L2/L3 switched Network (no WAN) Cisco Prime Infrastructure SNMP v3 Web Browser Cisco Mobility Services Engine CAPWAP: Control And Provisioning of Wireless Access Points, (runs over UDP – 5247 Data port, 5246 control port) SOAP / XML CAPWAP
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public B e n e f i t s • Built on UADP ASIC – Cisco’s Innovative Flexparser ASIC technology • Eliminates operational complexity • Single Operating System for wired and wireless •  L2/L3  Fast  Roaming   •  Clean  Air   •  Video  Stream   •  Radio  Resource   Management  (RRM)   •  Wireless  Security   •  Guest  Access   •  Radio  performance   •  802.11ac   Features: •  Stacking  and  HA   •  SGT  &  Advanced   Idenkty   •  Visibility  and  Control   •  Flexible  NetFlow   •  Granular  QoS   •  Smart  Operakons   •  EEM,  scripkng   •  IOS-­‐XE  Modular  OS   with  Extended   Maintenance   Features: Единая платформа для проводного и беспроводного доступа 2 0 + Y e a r s o f I O S R i c h n e s s – N o w o n W i r e l e s s WIRELESS WIRED
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Converged Wired/Wireless Access – Benefits Scale with distributed wired and wireless data plane 480G stack bandwidth; 40G wireless/switch; efficient multicast Maximum resiliency with fast stateful recovery Layered network high availability design with stateful switchover Single platform for wired and wireless Common IOS, same administration point, one release Unified Access - One Policy | One Management | One Network Network wide visibility for faster troubleshooting Wired and wireless traffic visible at every hop Consistent security and quality of service control Hierarchical bandwidth management and distributed policy enforcement
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Mobility Group PIISE MAMAMA Термины Converged Access Физические объекты – Mobility Agents (MAs) •  MA это первый уровень иерархии MA / MC •  Один MA на стек Catalyst 3850/3650 •  Формирует базу данных локально обслуживаемых клиентов •  Взаимодействует с Mobility Controller (MC) Mobility Agent
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Mobility Group PIISE MAMAMA Термины Converged Access Физические объекты– Mobility Controllers (MCs) MC •  Обязательный элемент. Контролирует лицензии на AP •  Может работать на одном устройстве с МА •  Управляет мобильностью между MA •  Контролирует базу клиентов внутри Sub-Domain (1 x MC = One Sub-Domain) •  Осуществляет управление радиоэфиром (включая RRM) •  Можно группировать несколько МС in a Mobility Group Mobility Controller
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Термины Converged Access Логические объекты– Switch Peer Groups Sub-Domain 1 MAMA MC MAMA SPG-A •  Состоит из нескольких Catalyst 3x50 как Mobility Agents (MAs), и MC •  Осуществляет роуминг внутри SPG (L2 / L3) •  MAs в SPG связаны «каждый с каждым» (автоматически при создании SPG) •  Быстрый роуминг внутри SPG •  Несколько SPG под управлением одного МС формируют Sub-Domain Switch Peer Group SPGs логическая, а не физическая конструкция SPGs может формироваться через Layer 2 или Layer 3 границы SPGs предназначена для ограничения роуминг трафика в сегменте, что повышает производительность и оптимизирует роуминг Текущая рекомендация формировать SPG на здание, на этаж внутри здания или на другие зоны где высока вероятность роуминга клиентов Роуминг трафик внутри SPG передается напрямую между МА в данном SPG (CAPWAP full mesh) Роуминг трафик между SPG передается через МС обслуживающий данные SPG Иерархическая Архитектура оптимизирована для масштабируемости и роуминга
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Sub-Domain 1 MAMA SPG-A MAMA Термины Converged Access Логические объекты– Switch Peer Groups and Mobility Group Sub-Domain 2 MAMA MAMA SPG-BMC MCMobility Group •  Состоит из нескольких Catalyst 3x50 как Mobility Agents (MAs), и MC •  Осуществляет роуминг внутри SPG (L2 / L3) •  MAs в SPG связаны «каждый с каждым» (автоматически при создании SPG) •  Быстрый роуминг внутри SPG •  Несколько SPG под управлением одного МС формируют Sub-Domain Switch Peer Group •  Состоит из нескольких Mobility Controllers (MCs) •  Обеспечивает роуминг между MC (L2 / L3) •  Управление радиоэфиром (RRM, обрабатывается RF Group), Key Distribution for Fast Roaming •  Один Mobility Controller (MC) управляет RRM для всей RF Group •  Быстрый роуминг возможен между МС в одной Mobility Group Mobility Group
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Где разместить контроллеры? Централизованные WLC 44 §  Концепция модуля беспроводных сервисов –  Однозначная точка входа беспроводного трафика в сеть §  Нет множества Wireless VLAN в сети §  Лучшая производительность при L2 роуминге §  Рекомендованный дизайн для кампусных сетей L3 SiSi SiSiSiSi SiSi Core L3L3 Data Center SiSi SiSi WLC WLC Wireless Service Block SiSi SiSi L2 SiSi SiSi Аспекты: Путь трафика, Пропускная способность и емкость контроллера Можно ли улучшить дизайн используя Converged Access? è Более детально рассмотрим далее!
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public 45 Расписание •  Введение •  Позиционирование продуктов/архитектур •  Новейшие стандарты БЛВС •  Основы радио и радиопланирования •  Варианты дизайна БЛВС филиалов •  Дизайн кампусных БЛВС •  Отличительные особенности решения Cisco
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public StandardsStandards Standards Экосистема Wi-Fi состоит из трех ключевых элементов Мой любимый J Стандартизация Сертификация Производители 46
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public IEEE 802 – наверное, пример самой успешной группы стандартов IEEE … Sponsor IEEE Computer Society Formal goal Develops Local Area Network standards and Metropolitan Area Network standards. Current activities •  802.1 - architecture, internetworking, security, network management •  802.3 – Ethernet (40 years old in Nov 2013) •  802.11 – WLAN (Wi-Fi) •  802.15 – WPAN (Zigbee) •  802.16 - Broadband Wireless •  802.18 - Radio Regulatory •  802.19 – Coexistence •  802.21 - Handover Services •  802.22 - Wireless RAN •  802.24 – Smart Grid 47
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Wi-Fi Alliance является всемирной торговой ассоциацией поставщиков 802.11 продуктов •  Сертифицирует совместимость 802.11 продуктов –  18 лабораторий в 8 странах –  16,949 сертифицированных продуктов с 2000 года •  Способствует общению внутри экосистемы –  Зачем сертифицироваться? –  … новые спецификации тестов •  Работает как лидер в процессах решения проблем, возникающих на пути Wi-Fi •  Замечание: Wi-Fi Alliance включил в себя Wi-Gig Alliance в 2013 году §  Целью является совместимость §  Продукты тестируются на базовую совместимость с «идеальными» устройствами §  Прагматичное решение, хорошо подходящее для индустрии БЛВС
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Cisco – чемпион Wi-Fi стандартизации Как разработчик сертифицированных БЛВС продуктов •  Политика Cisco заключается в внедрении стандартов 802.11 максимально быстро •  Cisco в обязательном порядке проверяет совместимость своих продуктов путем сертификации Wi-Fi Alliance (наши продукты часто используются в качестве «идеальных») Как один из разработчиков открытых стандартов •  Сотрудники Cisco являются officers & major contributions в рабочих группах IEEE 802.11 •  Cisco является спонсором Wi-Fi Alliance 49
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Cisco разрабатывает новые технологии, потом делает их стандартными и сертифицирует свои продукты на соответствие данным стандартам 50 “Много фич” “Отличительные фичи”“Минимальные фичи” Группа стандартов Cisco Индустриальные ассоциации •  Осуществляет брендирование и облегчает общение внутри экосистемы Маркетинг •  Разрабатывает комплексные, подробные технические стандарты для PHY & MAC Техника •  Определяет поднабор стандартов IEEE •  Осуществляет тестирование на минимальную совместимость Техника •  Добавляет функционал до его стандартизации Техника •  Продает и поддерживает продукты Cisco Продажи •  Маркетирует продукты Cisco Маркетинг Cisco стандартизирует собственные фичи
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Wi-Fi соединение основано на семействе 802.11 PHY стандартов 802.11b 802.11a 802.11g 802.11n 802.11ah 802.11af 802.11ad Настоящее Прошлое 802.11ac 51 High Efficiency Wireless БудущееРатифицирован, но не внедрен
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public 802.11ac: следующее поколение Wi-Fi уже здесь! Использование Технология Функционал Доступность •  Аналогичное 802.11n, но лучше •  Voice/video/data для домашнего/энтерпрайз рынков •  Эволюция 802.11n для 5ГГц •  Плюс MU-MIMO и плацдарм для Suite-B •  Размер соты аналогичен 802.11n •  Быстрее, чем 802.11n: в реальности до ~2.5Гбит/с •  Первый драфт стандарта - март 2012 •  Первая волна сертификации - 2013 IEEE802.11ac 52
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public 802.11ac - эволюция 802.11n плюс несколько классных фич 53 Фича Комментарий Нет доступного спектра в 2,4ГГцТолько 5ГГц Каналы 80МГц Опционально 160МГц и 80+80МГц 802.11n имеет только QAM64256QAM До 8 ПП 1 ПП обязательно, 2 ПП для ТД Единый стандартный механизм (ECBF)Beamforming Классная новая технология! MU = Multi-UserMU-MIMO Небольшие улучшенияRTS/CTS Определение доступности вторичного каналаМодернизированный CCA “глухие места 802.11n оставлены умирать”Удалены рудименты
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Почему 802.11ac быстрее? 54 8 4 256QAM@r5/6 64QAM@r5/6 40 80 160 Ширина канала (МГц) 802.11ac ТД 802.11n ТД Биты данных/ поднесущая Пространственные потоки
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public CV 802.11ac – вершина 16-ти летнего развития технологии 55 802.11 802.11b 802.11a/g 802.11n 802.11ac 600 6900 1300 870 290 11 2 450 300 65 54 24 6900 3500 1730 290 Wave 1 (80МГц) Wave 2 (160МГц)
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public 802.11ac в реальности может работать на скоростях ~3.5Gb/s (@PHY) или ~2.5Gb/s (@MAC) 1 Mandatory for battery devices, long GI 2 Mandatory for powered APs 80 MHz PHY rate MCS (QAMr5/6) Spatial streams 64 256 1 2901 430 3301 2 6502 870 3 9801 1300 4 1700 8 3500 160 MHz PHY rate MCS (QAMr5/6) Spatial streams 64 256 1 650 870 2 1300 1700 3 2000 2600 4 3500 8 6900 Easy Plausible Fantasy 56
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public 802.11ac поддерживает расширенный режим RTS/CTS для динамического управления шириной канала •  Initiator передает RTSs на всех свободных каналах •  Responder передает CTSs на каналах: –  На которых от получил RTS –  Которые свободны –  Которые поддерживают агрегацию •  Initiator передает данные только по свободным каналам 57 Channels not clear at receiver RTS RTS RTS RTS CTS CTS Data frame TimeFrequency Initiator Responder Other
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public 802.11ac может эффективно использовать широкие каналы •  Варианты широких каналов 11ac: 80МГц, 160МГц и 80+80МГц •  Выглядит как снижение числа доступных каналов для 11a/11n клиентов ... но это – не так! •  Совпадение Primary каналов необязательно, поэтому внедрение может состоять в основном из 40МГц каналов, плюс 80МГц режим ultra-speed 58 36404448 80 40 20 80 40 20 BSS1 BSS2 Time Frequency 20 80 40 80 40 20 80 40 80 40 20
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Сертификация 11ac продуктов будет происходить в два этапа: Wave 1 в 2013 & Wave 2 во второй половине 2015* Q2 802.11ac D3.0 balloted Q3 Q4 Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4 Q1 Q2 Q3 2013 2014 2015 80 MHz 256QAM 1-3 SS 160 MHz 1-4 SS Optional MU-MIMO 802.11ac ratified Wave 1 certified Wave 2 certified? 2012 802.11ac D5.0 balloted 59 Q4
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public 802.11ac использует MU-MIMO, что преобразует соты из «хабов» в подобие «коммутаторов» •  Single User MIMO в 802.11n отсылает один фрейм одному получателю •  Multi-user MIMO в 802.11ac отсылает несколько фреймов нескольким получателям –  ТД с четырьмя антеннами может отсылать по одному потоку трем смартфонам в одно время –  ТД отсылает один ПП каждому получателю и одновременно «обнуляет» эти потоки в направлении других получателей 60
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public MU-MIMO – решение всех проблем? •  Преимущества MU-MIMO – не так очевидны, как могут показаться. –  перерождение хаба в свич происходит только в одном направлении •  Увеличение скорости от MU-MIMO зависит от множества часто меняющихся факторов: –  Типа клиентских устройств и их возможностей –  Расстояния до клиентов и их расположения –  Количества клиентов •  ТД должны выбирать между MU-MIMO и SU-MIMO для максимальной производительности в данный момент времени: –  Это – постоянный процесс •  Подробности от Cisco Technical Leader, Matt Silverman в видеоролике: –  http://techfieldday.com/video/cisco-mu-mimo-deep-dive/ 61
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Когда-нибудь откроют весь спектр 5ГГц для 802.11ас… •  802.11ac разрешает использование каналов 20, 40, 80, 80+80 & 160МГц •  Использование нескольких 160МГц каналов требует больше частот, чем есть сейчас согласно решению ГКРЧ 09-05 •  В США и Европе запущен процесс разрешения использования дополнительных частот в диапазоне 5ГГц. Пойдет ли этим путем Россия?
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Корпоративные заказчики должны переходить на сети Wi-Fi CERTIFIED ac Wave 1 в рамках обычного цикла обновления сети Рекомендации •  802.11ac, безусловно, является шагом вперед по сравнению с 802.11n и быстро становится стандартом де-факто •  Нет никакой необходимости немедленно демонтировать существующую инфраструктуры и выбрасывать устаревшие клиентские устройства, чтобы все заменить на 11ас •  Переход на технологию 11ас должен осуществляться в рамках стандартного цикла обновления сети 63

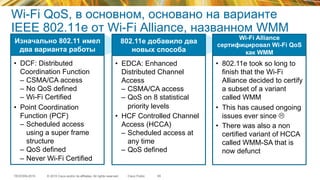

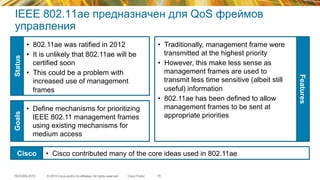

Что происходит с Wi-Fi QoS?
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Wi-Fi QoS, в основном, основано на варианте IEEE 802.11e от Wi-Fi Alliance, названном WMM 65 Изначально 802.11 имел два варианта работы •  DCF: Distributed Coordination Function –  CSMA/CA access –  No QoS defined –  Wi-Fi Certified •  Point Coordination Function (PCF) –  Scheduled access using a super frame structure –  QoS defined –  Never Wi-Fi Certified 802.11e добавило два новых способа •  EDCA: Enhanced Distributed Channel Access –  CSMA/CA access –  QoS on 8 statistical priority levels •  HCF Controlled Channel Access (HCCA) –  Scheduled access at any time –  QoS defined Wi-Fi Alliance сертифицировал Wi-Fi QoS как WMM •  802.11e took so long to finish that the Wi-Fi Alliance decided to certify a subset of a variant called WMM •  This has caused ongoing issues ever since L •  There was also a non certified variant of HCCA called WMM-SA that is now defunct
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Voice Enterprise соединяет вместе роуминг, производительность, контрольные измерения и управление... 802.11k based measurement •  Clients measure the radio environment on behalf of AP & to troubleshoot performance •  AP summarises data for clients so they can choose BSS MeasurementManagement RoamingPerformance 802.11r based transition •  Client is enabled to transition quickly and securely to a new AP within the same mobility domain, by re-use of 802.1X security keys •  Transition within 50ms 802.11v based management •  APs recommend BSS transitions to clients to move to another AP based on network load & network topology 802.11e based performance •  Uses WMM-AC (based on 802.11e) to reduce congestion •  Clients required to satisfy limits on latency, jitter, packet loss & consecutive lost packets •  Also has WMM Power Save Wi-Fi CERTIFIED Voice Enterprise
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public IEEE 802.11k, основанный на спецификациях CCХ, сфокусирован на “измерениях” •  802.11k was ratified in 2008 •  Was certified in Voice –Enterprise, and maybe in WNM •  Simplify and/or automate WLAN radio configuration •  Better utilise radio resources •  Achieve better performance in dense deployments •  Alert administrator of problems •  Notify clients of radio status •  Measurement reports –  Beacon –  Frame –  Channel Load –  Noise Histogram –  STA Statistics –  Location –  Neighbour Report –  Link Measurement –  Transmit Stream •  Other features –  Measurement Pilot StatusGoals Features Cisco •  Cisco contributed many CCX features to 802.11k amendment 67
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Wi-F Voice Enterprise, используя 802.11r, уменьшает время роуминга в десятки раз 68 Source: Bangolae, Bell & Qi, “Performance Study of Fast BSS Transition using IEEE 802.11r”
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public IEEE 802.11v (aka “the kitchen sink”) сфокусирован на “управлении” •  802.11v was ratified in 2011 •  Wi-Fi certifications could eventually include: –  Voice-Enterprise (done!) –  Network Power Save –  Operation & Troubleshooting (O&T) –  Location •  An extension of the 802.11k work into “management” of: –  STAs by APs –  WLANs by higher layers •  BSS transition management •  Co-located interfer. reporting •  Diagnostic & event reporting •  Flexible Multicast Service •  Multicast diagnostics reporting •  Multiple BSSID & SSID support •  Proxy ARP •  Presence & location •  TIM broadcast •  Traffic filtering service (TFS) StatusGoals “kitchensink”offeatures Cisco •  Cisco contributed many CCX features to 802.11v amendment 69
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public IEEE 802.11ae предназначен для QoS фреймов управления •  802.11ae was ratified in 2012 •  It is unlikely that 802.11ae will be certified soon •  This could be a problem with increased use of management frames •  Define mechanisms for prioritizing IEEE 802.11 management frames using existing mechanisms for medium access •  Traditionally, management frame were transmitted at the highest priority •  However, this make less sense as management frames are used to transmit less time sensitive (albeit still useful) information •  802.11ae has been defined to allow management frames to be sent at appropriate priorities StatusGoals Features Cisco •  Cisco contributed many of the core ideas used in 802.11ae 70
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public 71 Расписание •  Введение •  Позиционирование продуктов/архитектур •  Новейшие стандарты БЛВС •  Основы радио и радиопланирования •  Варианты дизайна БЛВС филиалов •  Дизайн кампусных БЛВС •  Отличительные особенности решения Cisco

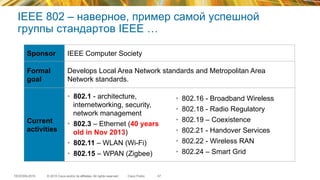

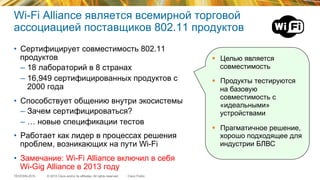

Основы технологии Wi-Fi
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public •  Сети Wi-Fi используют радио на основе стандартов IEEE 802.11 для обеспечения безопасного, надежного и быстрого беспроводного соединения, как правило, в ограниченной зоне (например, в здании или группе зданий). •  Сеть Wi-Fi соединяет электронные устройства между собой, с сетью Интернет и проводной сетью. •  Сети Wi-Fi в основном работают в нелицензируемых диапазонах 2.4 и 5 GHz, и чаще в двух диапазонах одновременно (dual-band). •  Нелицензируемый хорош с точки зрения того, что каждый может использовать его. •  Это не очень хорошо с точки зрения того, что из-за его общей модели использования, спектр, как правило, перегружен, что иногда приводит к помехам между устройствами. Что такое Wi-Fi?
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Корпоративные Беспроводные сети •  Позволяет компаниям обеспечить различный уровень доступа для: –  Сотрудников –  Заказчиков –  Студентов / Контрактных работников –  Устройств (M2M) –  Других, в зависимости от задачи •  Дает возможность пользователю перемещаться без привязки к проводной инфраструктуре: РОУМИНГ •  Используется в разных вертикалях, с очень разными требованиями, включая БЕЗОПАСНОСТЬ Торговля Производство Финансы Здравоохранение Энергетика Гостиничный бизнес Образование Транспорт Спорт
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Что такое 802.11? Что такое WiFi? •  Wi-Fi продукты разрабатываются в соответствии со стандартами IEEE-802.11 и сертифицируются на совместимость WiFi Alliance, чтобы иметь право использовать логотип •  802.11 технологии развиваются, и новым расширениям стандарта присваиваются буквы, 802.11a, 802.11b, и т. д. •  Прописные буквы обозначают специфические улучшения оригинального стандарта 802.11 •  Существует уже пять основных поколений 802.11, учитывая последний стандарт 802.11ac, но все они полу-дуплексные (как hub) •  Шестое поколение будет работать в других диапазонах (3.5GHz,900MHz,60Ghz) IEEE Wireless Standard Frequency Band(s) Bandwidth or Maximum data rate 802.11b 2.4GHz 11 Mbps 802.11a 5GHz 54 Mbps 802.11g 2.4GHz 54 Mbps 802.11n 2.4GHz and 5GHz 450 Mbps 802.11ac 5 GHz 6900 Mbps
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Факт: 802.11ac здесь – а ваша сеть готова? 1997 – 2 mbps = максимум 1 SD видео поток. (level 2: 352x288, 30 img/sec, Extended profile H.264) 2015 – 1730 mbps = 34 1080p FHD видео потока (Level 4.1: 1920×1080, 30 img/sec, Extended profile – 50 mbps peak) или 7 x 4K UHD потока (Level 5.1: 4096×2160, 30 img/sec, Extended profile – 248 mbps peak) 600 Typical Min Std M ax Product max 6900 1300 870 290 11 2 450 300 65 54 802.11 802.11b 802.11a/g HT 802.11n VHT 802.11ac Wave1 (24) 6900 3500* 1730* 290 VHT 802.11ac Wave2 *Assuming 160 MHz is available and suitable 2003 201319991997 2009 2015
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Кто имеет приоритет при передаче? 1.  Точка доступа 2.  Беспроводной клиент 3.  Все имеют одинаковый приоритет 77 802.11 использует CSMA/CA (Carrier Sense Multiple Access)/Collision Avoidance модель, в которой устройства (AP или клиенты) избегают коллизий начиная передачу только убедившись, что канал свободен. Предлагались другие методы доступа, которые позволяли АР организовать доступ к каналу в структурированном виде, но широкого практического применения они не имеют. 1.  Legacy Point Coordination Function (PCF) 2.  802.11e Hybrid Controlled Channel Access (HCCA)

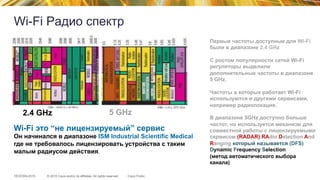

Основы RF
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Базовые понятия о радио… Battery is DC Direct Current Typical home is AC Alternating Current AC Frequency 50 Hz or 50 CPS – Cycles Per Second Волны меняют направление так быстро, что «утекают» из провода Популярные радиочастоты: AM Radio 520-1610 kHz Shortwave 3-30 MHz FM Radio 88 to 108 MHz Aviation 108-121 MHz Weather Radio 162.40 MHz GSM Phones 900 & 1800 MHz DECT Phones 1900 MHz Wi-Fi 802.11b/g/n 2.4 GHz Wi-Fi 802.11a/n 5 GHz Как часто ток меняет направление называется “частота” AC имеет очень низкую частоту 50Hz (циклов в секунду) Радиоволны измеряются в kHz, MHz и GHz Чем ниже частота, тем дольше радиоволна – Высокие частоты имеют более короткие волны и требуют больше энергии для передачи на определенное расстояние. Вот почему 2.4 GHz распространяется дальше, чем 5 GHz (при одинаковой мощности).
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Wi-Fi Радио спектр Wi-Fi это “не лицензируемый” сервис Он начинался в диапазоне ISM Industrial Scientific Medical где не требовалось лицензировать устройства с таким малым радиусом действия. Первые частоты доступные для Wi-Fi были в диапазоне 2.4 GHz С ростом популярности сетей Wi-Fi регуляторы выделили дополнительные частоты в диапазоне 5 GHz. Частоты в которых работает Wi-Fi используются и другими сервисами, например радиолокация. В диапазоне 5GHz доступно больше частот, но используется механизм для совместной работы с лицензируемыми сервисом (RADAR) RAdio Detection And Ranging который называется (DFS) Dynamic Frequency Selection (метод автоматического выбора канала) 2.4 GHz 5 GHz
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Повторное использование каналов в сети 6 1 11 Access Point Соседние AP используют разные каналы для снижения интерференции. В 2.4 GHz, доступно три непересекающихся канала В 5 GHz количество непересекающихся каналов зависит от ширины канала:
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public 802.11 is the IEEE standard defining Wireless Access running in the Unlicensed Bands •  802.11 b/g (1997 / 1999 / 2003) –  11 Mb / 54 Mbps and runs in the 2.4 GHz frequency band –  3 non-overlapping 20 MHz channels (1, 6, 11) – or 4? (1, 5 , 9, 13)? – Hint: it is an odd number •  802.11 a (1999) –  54 Mbps and runs in the 5 GHz frequency band (5.1 – 5.7 GHz) –  16 non-overlapping 20 MHz channels in ETSI (864mbps) –  Shorter range than 802.11 b/g •  802.11 n (2009) –  Backwards compatible to 802.11 a/b/g but adding the powerful MIMO technology –  215 Mbps max data rate in 2.4 GHz, 450Mbps in 5 GHz band –  Either 20 MHz or 40 MHz wide channels in 5 GHz, up or 3.464 Gbps total with DFS –  Most useful running in the 5GHz band à Seven 40 MHz channels
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public ПОСЛЕ Клиенты поддерживающие 5GHz автоматически помещаются в менее нагруженный диапазон 2.4GHz 2.4GHz Capable Speed 5GHz 5GHz Capable Speed 5GHz 5GHz Capable Speed Cisco BandSelect – Улучшает производительность и надежность Технология Cisco BandSelect Автоматический выбор диапазона 5GHz для двухдиапазонных устройств ДО Все клиенты загружают 2.4GHz снижая производительность сети 2.4GHz Capable Speed 2.4GHz 5GHz Capable Speed 5GHz Capable Speed 2.4GHz 2.4GHz Wireless Client Performance
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Знай зоны потенциальных проблем Микроволновая печь (2450 MHZ) Архив, склад и т.п. Лестницы Шахта лифта Лаборатория Переговорная Кабинеты Open office Офис директора
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Что происходит в эфире? •  Path Loss - ослабление: затухание с расстоянием •  Fading - затухание (зависит от частоты) •  Shadowing - затенение •  Reflection – отражение от больших объектов •  Refraction – преломление в зависимости от среды •  Scattering – рассеивание от малых препятствий •  Diffraction – дифракция на гранях reflection scattering diffractionshadowing refraction
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Обратите внимание на другие беспроводные устройства…
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Типичные источники интерференции в WLAN Bluetooth Microwave ovens Other WiFi Networks 802.11FH 2.4/5 GHz cordless phones radar • Игровые контроллеры • Беспроводные гарнитуры • Камеры видеонаблюдения • Системы безопасности • Сенсоры движения • Лампы дневного света • Pinball Machine (на самом деле)
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public RF Duty Cycle более 30% = неустойчивое соединение 30% Duty Cycle более 50% в большинстве случаев не проходит ассоциация
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Технология Cisco CleanAir Единственное аппаратное решение проактивной и автоматической защиты от источников интерференции ПОСЛЕ CleanAir снижает влияние RF интерференции улучшая надежность и производительность Wireless Client Performance ДО Интерференция снижает надежность и производительность AIR QUALITY PERFORMANCE AIR QUALITY PERFORMANCE
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Технология CleanAir •  Анализатор спектра, который постоянно контролирует разделяемый частотный ресурс •  Оценивает влияние на производительность Wi-Fi; при необходимости автоматически меняет рабочую частоту •  CleanAir Radio ASIC: Только аппаратное решение может реально детектировать источники помех •  Рекомендация: Включать, если поддерживается AP (3500, 2600, 2700, 3600, 3700 и с версии 8.0 также 1600 и 1700 с CleanAir Express) Дополнительная информация: http://www.cisco.com/en/US/netsol/ns1070 •  В 32 раза точнее, чем стандартный WiFi чип •  Точная классификация •  Распознавание нескольких устройств •  CleanAir •  аппаратное решение
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Особенности RF дизайна •  Правильно располагайте антенны •  Контролируйте радиоэфир •  Принимайте во внимание емкость, а не только зону покрытия •  Разные клиенты требуют разного размера соты:

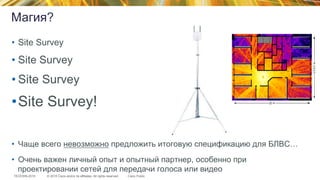

© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Магия? •  Site Survey • Site Survey • Site Survey • Site Survey! •  Чаще всего невозможно предложить итоговую спецификацию для БЛВС… •  Очень важен личный опыт и опытный партнер, особенно при проектировании сетей для передачи голоса или видео

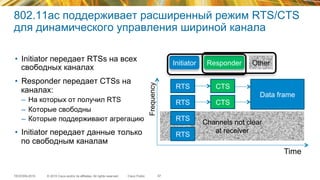

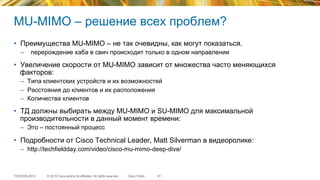

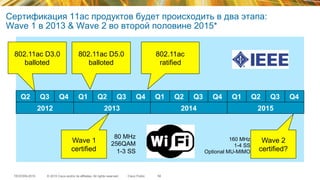

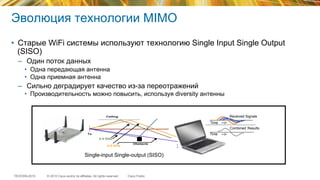

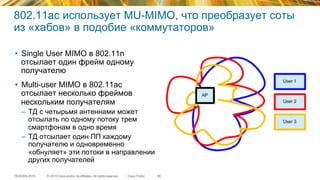

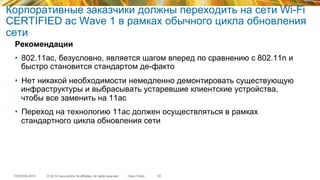

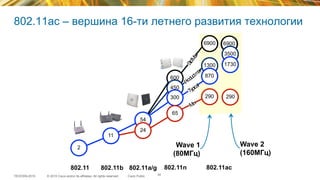

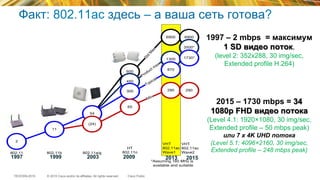

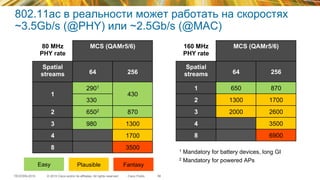

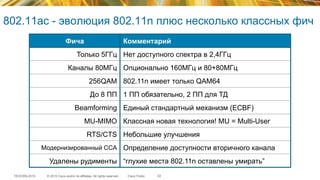

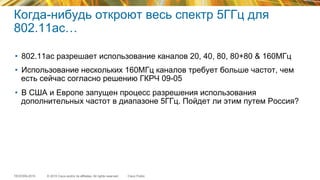

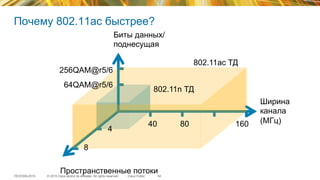

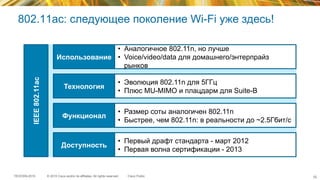

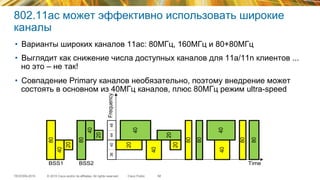

802.11n и 802.11ac
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Эволюция технологии MIMO •  Старые WiFi системы используют технологию Single Input Single Output (SISO) –  Один поток данных •  Одна передающая антенна •  Одна приемная антенна –  Сильно деградирует качество из-за переотражений •  Производительность можно повысить, используя diversity антенны Time Received Signals Combined Results Time Single-input Single-output (SISO)
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Эволюция технологии MIMO (продолжение) •  MIMO требует как минимум 2 приемника и два передатчика на диапазон –  Использует сложные алгоритмы для координации нескольких одновременных сигналов с нескольких антенн •  Улучшает качество сигнала Time Received Signals Combined Results Time Transmitter Receiver The Wireless Channel
Cisco Confidential© 2014 Cisco and/or its affiliates. All rights reserved. 96 Example speed versus range comparison SISO versus MIMO – 11a active survey 1240 (SISO) 11a survey Point drawn is to edge 36 Mbps coverage 30 meters 1250 (MIMO) 11a survey Point drawn is to edge 36 Mbps coverage 34 meters 802.11n client: 300 Mbps Only 12% Increase in 802.11a Coverage for 11a clients Illustrative only – All APs here are EoS – This is just to get the point!
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public MIMO использует сложные алгоритмы для повышения эффективности и надежности соединения Spatial multiplexing (SM) • Выполняется приемником и передатчиком • Несколько антенн передают одновременно на одном канале • Увеличивается пропускная способность • Требуется MIMO клиент Maximal ratio combining (MRC) • Выполняется приемником • Комбинируются несколько принимаемых сигналов • Повышается чувствительность приемника • Работает с MIMO и не MIMO клиентами Transmit beam forming (TBF) • Выполняется передатчиком • Обеспечивает прием сигналов в фазе • Повышается чувствительность приемника • Работает с MIMO и не MIMO клиентами message message message message message message message message message me ss age
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Повышается скорость передачи для всех клиентов (Также применимо к 802.11ac) 450 Mbps 54 Mbps 36 Mbps
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Технология Cisco ClientLink Cisco ClientLink—Улучшает производительность беспроводных клиентов Интеллектуальное формирование диаграммы направленности
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Видео: ClientLink 3.0 и 256QAM Ссылка на видео: http://youtu.be/0q_shbSpOIA
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Объединение каналов повышает скорость передачи •  802.11n поддерживает каналы шириной 20 или 40MHz, для 802.11ac дополнительно доступны 80 и 160-MHz –  Основной и дополнительный канал •  40 MHz = 2.2 агрегированных 20MHz канала •  Часто называется канал расширения •  Может быть выше или ниже основного канала –  Имеются механизмы защиты для клиентов поддерживающих 20 MHz В 802.11n доступна ширина канала 40 MHz
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Улучшения на уровне MAC •  Для снижения избыточности 802.11n и 802.11ac используют агрегацию фреймов •  Малые фреймы комбинируются в общий с одним Media Access Control (MAC) заголовком Совместное использование автомобилей более эффективно, чем ездить одному Data Unit 802.11n Overhead Без агрегации пакетов С агрегацией пакетов 802.11 Overhead 802.11 Overhead 802.11 Overhead 802.11n/ac Overhead Data Unit Data Unit Data Unit Data Unit PacketPacketPacket PacketPacketPacket
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public What does 802.11ac Wave 2 bring? •  Even Higher Levels of Performance –  Much faster data rates at almost 7 Gbps (maximum predicted in Wave-2)! •  Larger channels (up to 160-MHz), more spatial streams (up to 8) •  Reduced number of unused options in 802.11n specifications
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public What about Multi-User MIMO (MU-MIMO) Does it work? Any caveats? •  802.11ac MU MIMO is like 802.11n MIMO, except instead of one client, there are up to three clients (potentially more in the next implementations) •  AP does pre-coding for all the clients within the Multi-Users (MU) group simultaneously •  In MU pre-coding, when AP beam-forms space-time streams to one client, it simultaneously null- steers those space-time streams to the rest. •  All users’ MPDUs are padded to the same number of OFDM symbols •  MU-MIMO is technically risky and challenging: •  Needs precise channel estimation (CSI) to maintain deep nulls •  Precise channel estimation adds overhead •  Rate adaptation is more difficult •  Throughput benefits are sensitive to MU grouping •  Knowing when to stop and revert to SU is key WFA Wave 2 only, and optional Null-steering: To send data to user 1, the AP forms a strong beam toward user 1, shown as the top-right lobe of the blue curve. At the same time the AP minimizes the energy for user 1 in the direction of user 2 and user 3. This is called "null steering" and is shown as the blue notches. Same logic applies to red and yellow beams.
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Сравнение зон покрытия .11n и .11ac В .11ac доступно очень много скоростей Сначала мы оценили размер соты ТД 3600i для нескольких типов клиентских устройств. Затем повторили эти же тесты для 11ас клиентов и соответствующего модуля. Получившиеся результаты аналогичны клиентским устройствам 11n . Вывод .11n/11ac одинаковы с точки зрения зоны покрытия, но благодаря 80 МГц каналам и 256-QAM, 11ас предоставляет существенный выигрыш в производительности
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public 11ac client Dell E6430 с Broadcom 3-ss Vs. 11n client Apple 3-ss Macbook Pro (Вывод) 802.11ac client @ 3-ss дает в два раза бОльшую производительность, чем 802.11n 3м 10м 23м Зависимость скорости от расстояния? Сравнение 802.11ac с 802.11n при использовании 3-SS клиентов

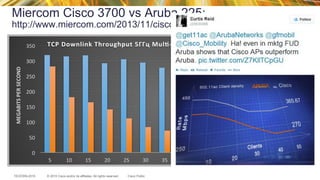

© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Miercom Cisco 3700 vs Aruba 225: http://www.miercom.com/2013/11/cisco-aironet-ap3702i/ 0   50   100   150   200   250   300   350   5   10   15   20   25   30   35   40   45   50   55   60   MEGABITS  PER  SECOND   NB  OF  CLIENTS   TCP  Downlink  Throughput  5ГГц  MulY-­‐Client:    Sixty  802.11ac  Clients   Cisco  3702i   Aruba  225
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public

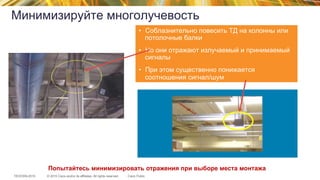

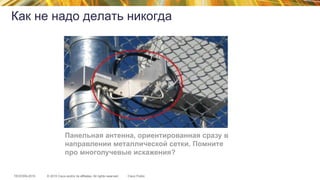

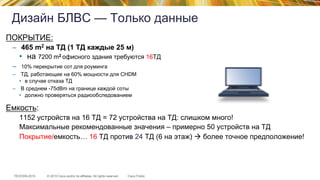

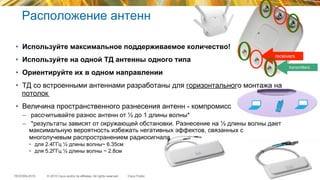

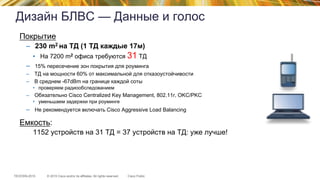

Рекомендации по внедрению БЛВС с точки зрения RF
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public 802.11n/ac Wireless Deployment Guidelines Емкость и производительность Только данные Данные и голос •  Использование БЛВС «время от времени»(не основной вид доступа) •  Приложение, не требовательные к скорости (email, web, file access) •  ТД установлены каждые 25м •  Всегда используйте двухдиапазонные ТД (2.4ГГц и 5ГГц) •  Точность локации понижена •  БЛВС высокой емкость (основной вид доступа) •  Одновременная передача VoIP и данных •  Точки доступа установлены каждые 17 метров •  Всегда используйте двухдиапазонные ТД (2.4ГГц и 5ГГц) •  Точность определения местоположения хорошая
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Пример многоэтажного здания (емкость) •  4-ех этажное здание •  Размеры 45м x 40м •  Площадь этажа 1800 m2, 7200 m2 на здание §  Предположим 1.6 беспроводных устройств на сотрудника •  Общепринято считать, что одному сотруднику требуется: –  10 м² включая все общие зоны типа холлов, туалетов, кухонь, переговорных комнат и т.д. •  Расчет: –  для 7200m2, мы имеем 720 сотрудников –  720 означает 1152 беспроводных устройства 45м
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Дизайн БЛВС — Только данные ПОКРЫТИЕ: –  465 m2 на ТД (1 ТД каждые 25 м) •  на 7200 m2 офисного здания требуются 16ТД –  10% перекрытие сот для роуминга –  ТД, работающие на 60% мощности для CHDM •  в случае отказа ТД –  В среднем -75dBm на границе каждой соты •  должно проверяться радиообследованием Емкость: 1152 устройств на 16 ТД = 72 устройства на ТД: слишком много! Максимальные рекомендованные значения – примерно 50 устройств на ТД Покрытие/емкость… 16 ТД против 24 ТД (6 на этаж) à более точное предположение!
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Дизайн БЛВС — Данные и голос Покрытие –  230 m2 на ТД (1 ТД каждые 17м) •  На 7200 m2 офиса требуются 31 ТД –  15% пересечение зон покрытия для роуминга –  ТД на мощности 60% от максимальной для отказоустойчивости –  В среднем -67dBm на границе каждой соты •  проверяем радиообследованием –  Обязательно Cisco Centralized Key Management, 802.11r, OKC/PKC •  уменьшаем задержки при роуминге –  Не рекомендуется включать Cisco Aggressive Load Balancing Емкость: 1152 устройств на 31 ТД = 37 устройств на ТД: уже лучше!

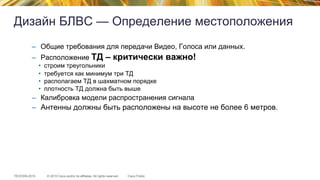

© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Дизайн БЛВС — Определение местоположения –  Общие требования для передачи Видео, Голоса или данных. –  Расположение ТД – критически важно! •  строим треугольники •  требуется как минимум три ТД •  располагаем ТД в шахматном порядке •  плотность ТД должна быть выше –  Калибровка модели распространения сигнала –  Антенны должны быть расположены на высоте не более 6 метров.
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Готовность БЛВС к сервису локации Точка на карте здания готова к внедрению данного сервиса, если: § развернуто минимум 4ТД § минимум 3 ТД не далее 21 метра § Как минимум 1 ТД расположена в 3-ех из 4-ех квадрантах
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public •  MSE реализует алгоритм позиционирования –  Определение местоположение (RF fingerprinting/modeling) –  Отсылка уведомления –  Статистическая обработка для аналитики –  Отображение всех устройств на карте объекта Cloud-­‐based   applicakon   (e.g.  Meridian)  OpenAPI   (SOAP/XML)   NMSP   Mobility  Services  Engine  (MSE)  w/   Mobile  Concierge  &  Locakon  Analykcs   Wireless  LAN  Controller   unified  or  FlexConnect   Wi-­‐Fi  Access  Point   (ТД)   Wi-­‐Fi  Access  Point   (ТД)   Wi-­‐Fi  Client   Wi-­‐Fi  Client   Cisco  Prime   Infrastructure   Intra/   Internet   LAN  or   WAN  SOAP/   XML
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Если возможно, располагайте антенны таким образом, чтобы рядом не было экранирующих ее преград Примеры расположения ТД
Вещи, которые нужно знать
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Отключайте низкие скорости – пришло время! §  Disabled – недоступна для клиентов §  Supported – доступна для всех ассоциированных клиентов §  Mandatory – Клиент должен ее поддерживать, чтобы ассоциироваться §  Низшая mandatory rate - скорость отсылки beacons §  Наивысшая mandatory rate – скорость для передачи мультикаст трафика Каждый SSID отнимает время: §  Каждый SSID требует отдельного Beacon §  Каждый SSID будет анонсирован на минимальной mandatory скорости
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Большие ячейки = низкая емкость

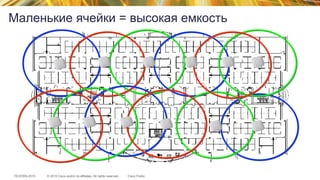

© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Маленькие ячейки = высокая емкость
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Угол наклона трибуны – 21 градус Угол наклона антенны 48 градусов ТД12m Как покрыть стадион?
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Каждое радио требует правильной антенны Cisco антенны отличаются цветом Голубой значит 5 ГГц Черный значит 2.4 ГГц Оранжевый означает два диапазона С ростом частоты антенна становится миниатюрнее Всенаправленная антенны излучает как лампа накаливания – во все стороны Направленная антенна излучает сигнал в определенном направлении Заметим: Мощность излучения антенна не увеличивает, она лишь фокусирует ее в определенном направлении
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Расположение антенн •  Используйте максимальное поддерживаемое количество! •  Используйте на одной ТД антенны одного типа •  Ориентируйте их в одном направлении •  ТД со встроенными антеннами разработаны для горизонтального монтажа на потолок •  Величина пространственного разнесения антенн - компромисс –  рассчитывайте разнос антенн от ½ до 1 длины волны* –  *результаты зависят от окружающей обстановки. Разнесение на ½ длины волны дает максимальную вероятность избежать негативных эффектов, связанных с многолучевым распространением радиосигнала •  для 2.4ГГц ½ длины волны~ 6.35см •  для 5.2ГГц ½ длины волны ~ 2.8см receivers transmitters
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Не монтируйте антенны слишком высоко •  Общее правило заключается в том, чтобы не располагать антенны выше 3м, т.к. эта высота оптимальна как с точки зрения радиопокрытия, так и алгоритмов позиционирования •  Общее правило антенна не должна монтироваться выше 6 метров. •  Если это необходимо, то есть варианты но нужна консультация специалиста •  В каждом случае нужно со всех сторон оценить реальную необходимость применения внешних антенн, т.к. в данном случае стоимость проекта существенно возрастает. 2.4 ГГц
Cisco Confidential© 2014 Cisco and/or its affiliates. All rights reserved. 126 Антенны: руководствуйтесь здравым смыслом Не думайте, что если у вас супер MIMO ТД, то ее можно монтировать где попало и как угодно!

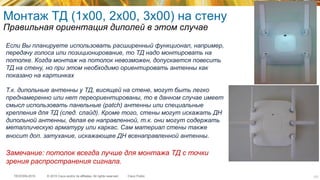

© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Монтаж ТД (1x00, 2x00, 3x00) на стену Правильная ориентация диполей в этом случае Если Вы планируете использовать расширенный функционал, например, передачу голоса или позиционирование, то ТД надо монтировать на потолке. Когда монтаж на потолок невозможен, допускается повесить ТД на стену, но при этом необходимо ориентировать антенны как показано на картинках Т.к. дипольные антенны у ТД, висящей на стене, могут быть легко преднамеренно или нет переориентированы, то в данном случае имеет смысл использовать панельные (patch) антенны или специальные крепления для ТД (след. слайд). Кроме того, стены могут искажать ДН дипольной антенны, делая ее направленной, т.к. они могут содержать металлическую арматуру или каркас. Сам материал стены также вносит доп. затухание, искажающее ДН всенаправленной антенны. Замечание: потолок всегда лучше для монтажа ТД с точки зрения распространения сигнала. 127
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Кронштейн для ТД Aironet 802.11n/ac wall Сторонний продукт This optional wall mount best positions the Access Point dipoles for optimum performance – Recommended for Voice applications, if you MUST mount the Access Point on a wall. Ceiling is a better location as the ТД will not be disturbed or consider using patch antennas on wall installations 128

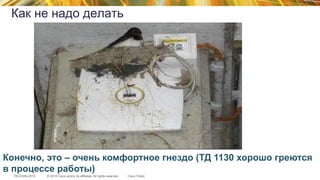

Как не надо делать…
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Никогда не смешивайте разнородные антенны Антенны всегда должны «покрывать» одну область пространства Смотрите за поляризацией Как не надо делать 130
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Если дипольная антенна находится рядом с металлическим объектом, она теряет свои всенаправленные свойства. Теперь это – патч, работающий при большом уровне многолучевых искажений Добавьте сюда металлические трубы. Как это вообще работало? Дипольные антенны, выглядывающие из металлического ящика и находящиеся в окружении металлических труб, становятся направленными антеннами с многолучевым искажением. Это ведет к увеличению повторных передач Совет: ТД как лампа освещения должна быть как можно ближе к клиентам и видима для них Не монтируйте ТД за потолком Да, это делают все. И если случаются проблемы – их очень дорого поправить
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Минимизируйте многолучевость •  Соблазнительно повесить ТД на колонны или потолочные балки •  Но они отражают излучаемый и принимаемый сигналы •  При этом существенно понижается соотношения сигнал/шум Попытайтесь минимизировать отражения при выборе места монтажа
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Потолочная ТД, смонтирована на стене за потолком и водопроводной трубой (что вы говорите? Плохое покрытие?) Как вообще не надо делать Радиоволны не любят металлические сетки…
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Конечно, это – очень комфортное гнездо (ТД 1130 хорошо греются в процессе работы) Как не надо делать
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Панельная антенна, ориентированная сразу в направлении металлической сетки. Помните про многолучевые искажения? Как не надо делать никогда
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Выводы §  Cisco предлагает хорошие ТД, контроллеры и антенны, а также продвинутые алгоритмы управления радиоподсистемой §  Однако это не поможет, если при проектировании и монтаже БЛВС не были учтены хотя бы простейшие принципы распространения радиоволн: “Радио имеет значение”
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public 137 Расписание •  Введение •  Позиционирование продуктов/архитектур •  Новейшие стандарты БЛВС •  Основы радио и радиопланирования •  Варианты дизайна БЛВС филиалов •  Дизайн кампусных БЛВС •  Отличительные особенности решения Cisco
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Что такое филиал? •  Полный или частичный набор сервисов? •  Требования безопасности/анализа трафика? •  Сколько сотрудников? Размер помещения? •  Тип WAN каналов / отказоустойчивость? •  Одинаковые настройки во всех филиалах? •  Маршрутизатор является частью сервиса SP, или принадлежит компании? •  Гостевой доступ? Как и где? •  Как добавить БЛВС? AAA? WAN Enterprise Campus/HQ Prime? Branch Site ISR
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Очень маленький филиал – домашний офис – одна ТД •  Cisco Virtual Office Solution •  VPN tunnel from the router •  Автономная IOS AP •  VPN tunnel from each PC
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Небольшой филиал – до 10 ТД Cisco FlexConnect несколько вариантов контроллеров Flex 7500 Virtual Controller Branch (Controller in DC) •  5 to 200 APs •  3000 clients •  500 Mbps •  300 to 6000 APs •  64,000 clients •  1 Gbps central
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Небольшой филиал – до 10 ТД FlexConnect (ex-HREAP) ISE SSID Data SSID Guest Remote Location Controller Trunk Trunk links MSE WAN Prime SSID Voice •  Centralized control plane •  FlexConnect mode of operation: –  Connected mode vs Standalone •  Data plane flexibility –  Local vs Central switching –  Configured per SSID •  FlexConnect Local switching –  VLANs are added at access switch –  Not all features are supported (L3 roaming, Mesh, WGB support, etc) •  HA will preserve locally switched traffic •  Mostly deployed over a WAN –  RTT below 300 ms for data (100 ms for voice) –  Minimum 500 bytes WAN MTU (with max four fragmented packets)
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public FlexConnect Glossary 142 Standalone Mode When FlexConnect AP cannot reach Controller, it goes into standalone state and does client authentication by itself. Local Switching Data traffic switched onto local VLANs for an SSID Central Switching Data traffic tunneled back to WLC for an SSID Connected Mode When FlexConnect AP can reach Controller, it gets help from controller to complete client authentication. Reminder
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Средний филиал – до 25 ТД Local controller onsite Remote Site B Remote Site A WLC-25xx WLCM for ISR/ISR-G2 Backup Central Controller WAN Central Site Remote Site C Cat-3650 CAPWAPCisco 2500 Series Controller Catalyst 3650 Virtual Controllers (vWLC)
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Что за сеть можно сделать из 25ТД? Data + Voice coverage per AP: 230 m² per Cisco’s guidelines 25 AP * 230m² = 5750 m² branch Assuming 10 m² per employee (including all shared areas like lobby, restrooms, kitchen …) per the ILO (International Labor Organisation): This is an up to 575 employees branch office! If you consider an average of 1.6 wireless devices per employee to be the norm now, this means a little less (920) than the 1000 devices limit of the 3650 in this branch. 1000 devices on 25 APs means an average of 40 devices per AP in this building
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Филиал с локальным контроллером •  Единые настройки для всех филиалов •  Layer-3 роуминг внутри филиала (IPv4 и IPv6) •  Application Visibility and Control •  RFID tags for advanced location Note: If you have ISR/ISR G2 at branch site, then it is recommended to use the IOS Firewall at edge for unified access policies. Преимущества над FlexConnect

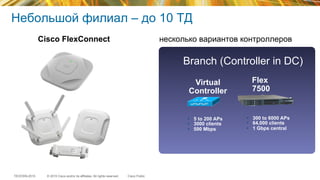

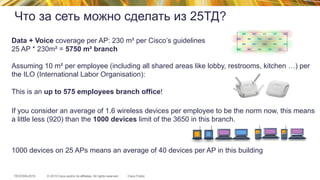

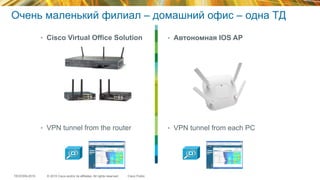

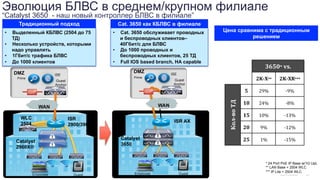

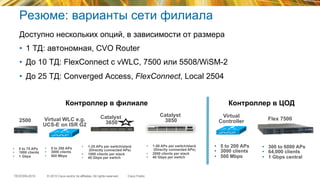

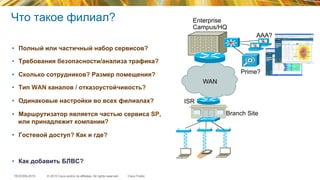

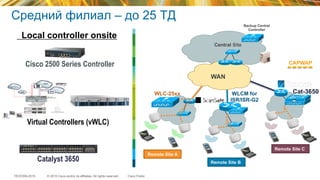

Детализация вариантов реализации БЛВС в филиалах
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public FlexConnect
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Обзор технологии FlexConnect •  Management и data plane разделены •  Data Plane может быть: –  Centralized (трафик SSID отсылается на WLC) –  Local (трафик SSID отсылается в локальный VLAN) •  Два режима работы: –  Connected (когда WLC доступен) –  Standalone (когда WLC недоступен) •  Режим коммутации трафика настраивается для каждой ТД и каждого WLAN (SSID) –  Начиная с 7.3, split tunneling поддерживается для каждого WLAN: ТД осуществляет трансляцию адресов своих клиентов •  FlexConnect Group: –  Определяет домен Fast L2 Roaming, настройки резервных Radius серверов и отвечает за быстрое обновление ПО WAN Central Site Remote Office with FlexConnect Centralized Traffic Centralized Traffic Local Traffic Cluster of WLC
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public FlexConnect Design: ключевые факторы Controller  Plaborm   Controller  Price   Price  per  AP  ($)   WS-SVC-WISM2-1-K9 $29,995.00 299 WS-SVC-WISM2-K-K9 $167,995.00 167 AIR-CT7510-300-K9 $47,995.00 159 AIR-CT7510-6K-K9 $650,000.00 108 AIR-CT5508-12-K9 $10,995.00 916 AIR-CT5508-500-K9 $104,995.00 209 AIR-CT8510-300-K9 $75,000.00 250 AIR-CT8510-6K-K9 $1,050,000.00 175 Virtual controller + Price of the server 150 Цена лицензии на одну ТД
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public FlexConnect Design: ключевые факторы •  Note: 12 kbps per AP is worse case scenarios, tested with aWIPS, CleanAir, Location services on. Best case scenario is around 1-2 kbps Ограничения WAN Deployment Type WAN Bandwidth (Min) WAN RTT Latency (Max) Max APs per Branch Max Clients per Branch Data 64 kbps 300 ms 5 25 Data+Voice 128 kbps 100 ms 5 25 Monitor 64 kbps 2 sec 5 N/A Data 640 kbps 300 ms 50 1000 Data+Voice 1.44 Mbps 100 ms 50 1000 Monitor 640 kbps 2 sec 50 N/A Reminder
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public FlexConnect эволюционировал со временем For Your Reference FlexConnect Features Release Version AAA-VLAN Override, ALCs & P2P Blocking 7.2 Smart AP Image Upgrade 7.2 External Web-Auth & Mobile Device On-boarding 7.2 Flex 7500 Scalability improvements 7.3 VLAN Based Central Switching 7.3 Split-tunneling 7.3 Work Group Bridge (WGB) Support 7.3 Bi-Directional Rate Limiting 7.4 ISE BYOD Registration & Provisioning 7.4 AAA-ACL & AAA-QoS Override 7.5 EAP-TLS & PEAP Support for Local Authentication 7.5 Ethernet disconnect detection and Fallback 7.6 VideoStream for Local Switching 8.0 Faster time to deploy 8.0 FlexConnect on Mesh APs 8.0 Application Visibility and Control (AVC) 8.1 VLAN Name override for FlexConnect 8.1
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Сценарий отказа FlexConnect •  FlexConnect продолжит работу –  Без влияния на локально коммутируемые SSID –  Централизованно коммутируемые клиенты будут отключены •  Ключи для статической аутентификации хранятся локально на FlexConnect AP •  Теряемый функционал –  RRM, WIDS, location, остальные режимы ТД –  Web authentication, NAC Отказ WAN 152 Remote Site WAN Central Site Application Server
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Сценарий отказа FlexConnect •  FlexConnect перейдет в режим standalone –  Без влияния на локально коммутируемые SSID –  Централизованно коммутируемые клиенты будут отключены •  CCKM роуминг в пределах FlexConnect group •  FlexConnect AP ищет новый WLC, подключается к нему, синхронизирует свою конфигурацию, после чего начинает ходить централизованно коммутируемый трафик. •  Локально коммутируемые клиентские сессии не переустанавливаются во время восстановления ТД. Отказ контроллера при резервировании N+1 153 Remote Site WAN Central Site Application Server
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Сценарий отказа FlexConnect •  Особенности: –  Без влияния на локально коммутируемые SSID –  Переподключение централизованно коммутируемых клиентов (AP SSO) –  Отсутствие влияния или минимальное влияние на локально коммутируемых клиентов (Client SSO, v7.5+) •  FlexConnect ТД не переходит в режим standalone •  ТД продолжает работу в режиме connected с новым active контроллером 154 WAN Application Server Remote Office Central Site Active Standby Отказ контроллера в режиме SSO
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Особенности FlexConnect Некоторые фичи недоступны в standalone или даже connected режимах –  MAC/Web Auth in Standalone Mode –  RFID tags for advanced location –  L3 Mobility (IPv6 and IPv4) –  SXP TrustSec Полный список « FlexConnect Feature Matrix » http://www.cisco.com/en/US/products/ps6366/products_tech_note09186a0080b3690b.shtml Ограничения функциональности
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public FlexConnect и VLANы в филиале •  ТД FlexConnect можно подключать как к access, так и к trunk порту •  VLAN mapping можно настраивать для каждой ТД, для AP Group или с помощью шаблона PI
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Использование AP Group •  AP groups give the ability to statically map Wi-Fi service (WLAN) to VLAN based on physical location •  Users see the same Wi-Fi service on all sites. •  Admin can monitor and filter based on different IP@ each site •  Can also be used to have smaller Wi-Fi subnets •  For example per floor subnets in a building. Per AP Group SSID to VLAN Mapping 157 Corporate-­‐Data   Corporate-­‐Data   Corporate-­‐Data   VLAN-­‐1   VLAN-­‐2   VLAN-­‐3   Manufacturing  Site   Store   Central  Site       WAN/MAN   AP  Group  1   Head  Office   AP  Group  2   AP  Group  3
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public FlexConnect ACL – Split Tunneling •  Split tunneling позволяет коммутировать локально часть трафика WLAN , который настроен как central switched •  Split tunneling использует NAT/PAT вместе с ACL для локальной коммутации •  Split tunneling использует IP адрес ТД для NAT/PAT Обзор WLCFlexConnect AP CAPWAP WAN Central Server Central Traffic Local Printer NAT/PAT ACL Local Traffic
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public FlexConnect Group: Local Backup Authentication •  Обычно аутентификацию производится централизованно •  При отказе WAN канала ТД могут аутентифицировать клиентов локально •  Каждая FlexConnect ТД имеет локально БД пользователей •  Уже подключенные клиенты, прошедшие аутентификацию, продолжают работать •  Клиенты во время роуминга могут: CCKM fast roaming или Local re-authentication Backup Scenario Remote Site WAN Central Site Central RADIUS Fast Secure Roaming FlexConnect Group 1Supported Security Types Release Version LEAP 6.0 EAP-FAST 6.0 PEAP 7.5 EAP-TLS 7.5
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public WAN FlexConnect Smart AP Image Upgrade Smart AP Image Upgrade use a « master » AP in each FlexConnect Group to download the code. Other FlexConnect AP download the code from the master locally 1. Download WLC upgraded firmware (will become primary) 2. Force the « boot image » to be the secondary (and not the newly upgraded one) to avoid parallel download of all AP in case of unexpected WLC reboot 3. WLC elect a master AP in each FlexConnect Group (can be also set manually) Overview Remote Site-1 Remote Site-N Prime Wireless LAN Controller Primary Secondary Firmware Image New OldNewNewOld Central Site Master AP
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public WAN FlexConnect Smart AP Image Upgrade 4.  Master AP « Pre-download » the AP firmware in the secondary « boot image » (will not disrupt the actual service)—Can be started group per group to limit WAN exhaust 5.  Slave AP « Pre-download » the AP firmware from the Master AP 6.  Change the « boot image » of the WLC to the new image 7.  Reboot the controller Description (Cont…) OldNewNewOld NewOld Central Site Remote Site-1 Remote Site-N Prime Wireless LAN Controller Primary Secondary Firmware Image Primary Secondary AP Firmware Image NewOld Primary Secondary AP Firmware Image Master AP
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Ссылки •  FlexConnect Branch Controller Deployment Guide: http://www.cisco.com/en/US/products/ps11635/ products_tech_note09186a0080b7f141.shtml
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public
Cisco Confidential© 2014 Cisco and/or its affiliates. All rights reserved. 164 Эволюция БЛВС в среднем/крупном филиале “Catalyst 3650 - наш новый контроллер БЛВС в филиале” DMZ Prime ISE 16 4 Employee Guest Guest Anchor Catalyst 2960X® ISR 2900/3900 WAN WLC 2504 DMZ Prime ISE WAN 16 4Employee Guest Guest Anchor Catalyst 3650 ISR AX Традиционный подход Cat. 3650 как КБЛВС в филиале •  Выделенный КБЛВС (2504 до 75 ТД) •  Несколько устройств, которыми надо управлять •  1Гбит/с трафика БЛВС •  До 1000 клиентов •  Cat. 3650 обслуживает проводных и беспроводных клиентов– 40Гбит/с для БЛВС •  До 1000 проводных и беспроводных клиентов, 25 ТД •  Full IOS based branch, HA capable Цена сравнима с традиционным решением 3650*  vs.     2K-­‐X**   2K-­‐XR***   Кол-­‐во  ТД   5   29%   -­‐9%   10   24%   -­‐8%   15   10%   -­‐13%   20   9%   -­‐12%   25   1%   -­‐15%   * 24 Port PoE IP Base w/1G UpL ** LAN Base + 2504 WLC *** IP Lite + 2504 WLC
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Access Points UA /3K UA 3K Режимы развертывания Converged Access в филиалах DMZ   ISEPrime UA 3K 165Employee Guest Controller-less BRANCH Controller-less larger BRANCH PrimeISE WAN   AP CAPWAP Tunnels INTEGRATED CONTROLLER Capwap Tunnel Standard Ethernet, No Tunnels Guest Tunnel from Switch to DMZ Controller 3650 3650 •  Up to 25 Access Points with 3650 •  Up to 1000 Clients per branch with 3650 •  All WAN Services Available (local termination) •  Up to 50 Access Points with only 3650s •  Up to 2000 Clients with only 3650s •  Visibility, Control and resiliency MC MAMC MA MC MA
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Pricing comparison between 3650 and 3850 WS-C3650-24PWS-S 5600 3650 24 Port PoE 4x1G Uplink IPB WS-C3650-48FWQ-S 13400 3650 48 Port Full PoE 4x10G Uplink IPB Standalone PoE switch with 5 AP licenses Stacked 120 ports and 4x10G and 4x1G SFP WS-C3650-48PD-S x 2 21800 3650 48 Port PoE 2x10G Uplink IPB x2 WS-C3650-24PS-S 5100 3650 24 Port PoE 4x1G Uplink IPB WS-C3850-24PW-S 7800 3850 24 Port PoE IPB (no uplink) WS-C3850-48PW-S + NM-4-10G 18500 3850 48 Port Full PoE IPB + 4x10G uplink WS-C3850-48P-S x 2 26000 3850 48 Port PoE IP Base WS-C3850-24P-S 7300 3850 24 Port PoE IP Base C3650-STACK x 3 4950 Catalyst 3650 Optional Stack Module C3850-NM-2-10G x 2 5000 2x10GE + 2x1GE Uplinks Module 31850 38300 Wireless AP licenses are priced the same for 3650 and 3850 switches > + 20% > + 40%
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Converged Access vs. FlexConnect •  Что вообще есть общего у FlexConnect и Converged Access? Почему люди их сравнивают? –  Разделение Control Plane и Data Plane –  Распределенный Data Plane –  Проводной и беспроводной трафик локальны для коммутатора доступа. Можно использовать разные или одинаковые VLAN –  Информация о типе беспроводного трафика доступа с коммутатора доступа –  Оптимизация WAN (WAAS) применима к трафику БЛВС –  Политики безопасности и QoS применяются на границе сети (сами политики, правда, разные) Сравнение архитектур
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Converged Access vs. FlexConnect •  В данном сравнении мы рассматривали только режим FlexConnect Local Switching: –  С точки зрения архитектуры и поддерживаемых фич Flex Central switching очень похож на режим Centralized deployment (ТД в Local mode) •  В данном сравнении было рассмотрено решение Converged Access solution на базе только 3650/3850: –  Один или несколько стеков, то МС встроен в стек, а не является отдельным контроллером! •  В данном сравнении мы использовали следующие входные данные: –  Филиал с числом ТД менее 25 –  Требуется передача голоса и быстрый роуминг –  Требуется отказоустойчивость •  На настоящий момент СА не поддерживает ряд фич и режимов работы ТД Дьявол в деталях
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Converged Access vs FlexConnect Architecture comparison: the differences Function Converged Access (3x50) FlexConnect (local switching) Control and data plane separation   MC and MA functionalities are used   Controller handles the Control plane, AP the data plane   Control and data plane termination   Both terminated at the switch   Control Plane terminated at the WLC (300ms max RTT requirement), AP bridging for data traffic   Wired and Wireless traffic   True wireless and wired convergence   Local access switch sees wireless traffic as if it was wired traffic through a bridge   Dot1x Authentication   Switch acts as dot1x Authenticator for wireless and wired   WLC or AP is authenticator for wireless   L2/L3 Seamless Roaming   All supported   Only L2 roaming supported   Fast Roaming   Supported   Supported within the FlexConnect Group (different scalability for different controller platforms)   Subnetting definition   Flexibility of having wireless in same or different VLANs per wiring closet   Same VLAN is required for seamless roaming   QoS policies Enforcement point   Local switch and same for wired and for wireless   WLC, AP or access switch, and usually different for wireless and wired   Security Enforcement point   Local switch and same for wired and for wireless   WLC, AP or access switch, and usually different for wireless and wired   WAN dependencies   No WAN dependencies for Wireless service   Different requirements based on type of traffic (voice, data, monitor Aps only)*
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Converged Access vs FlexConnect Feature comparison: the differences Feature (*) 3650 / 3850 in the Branch Flex (**) Local Mode All AP modes (Mesh, Flex, OEAP)   Not supported (roadmap), and only 11n+ APs Supported (Mesh and Flex since 8.0) 802.11r Fast Secure Roaming Supported Supported No service interruption upon controller failure (***) AP SSO is supported within stack Supported Vlan Select (interface Group) Supported Not supported Downloadable ACL Supported Not supported (Airespace ACL) Security Group Tag (SGT) and Security Group ACLs (SGA) Supported Not supported IPv6 client Mobility Supported Not supported Advanced Modular QoS and QoS override Supported Not supported Netflow   Supported Not supported VideoStream (multicast to unicast)   Supported Supported Application Visibility and Control Supported Not Supported (planned for 8.1) Bonjour Services Supported Supported
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Варианты внедрения БЛВС в филиале (менее 25 ТД) •  Converged Access имеет много преимуществ по сравнению с FlexConnect: –  Единая платформа –  Единая точка применения политик QoS и безопасности как для проводного, так и беспроводного трафика –  Нет зависимости от WAN •  Функционал: CA предоставляет примерно одинаковый функционал, что и AireOS в режиме local –  Все равно, что иметь контроллер 2504/5508 в каждом офисе, но без отдельного устройства •  FlexConnect дает преимущества, когда в филиалах не планируется замена коммутаторов или используются коммутаторы других производителей. Резюме
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Резюме: варианты сети филиала Доступно нескольких опций, в зависимости от размера •  1 ТД: автономная, CVO Router •  До 10 ТД: FlexConnect с vWLC, 7500 или 5508/WiSM-2 •  До 25 ТД: Converged Access, FlexConnect, Local 2504 2500 Virtual WLC e.g. UCS-E on ISR G2 Flex 7500 Catalyst 3850 Virtual Controller Контроллер в филиале Контроллер в ЦОД •  5 to 75 APs •  1000 clients •  1 Gbps •  5 to 200 APs •  3000 clients •  500 Mbps •  1-50 APs per switch/stack (Directly connected APs) •  2000 clients per stack •  40 Gbps per switch •  5 to 200 APs •  3000 clients •  500 Mbps •  300 to 6000 APs •  64,000 clients •  1 Gbps central •  1-25 APs per switch/stack (Directly connected APs) •  1000 clients per stack •  40 Gbps per switch Catalyst 3650
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Бонус: а что, если сэкономить?
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Заказчикам нужны ТД энтерпрайз класса, даже в филиале Домашние устройства не подходят по следующим причинам: 1) Разработаны для работы с незначительным количество клиентов (производительность падает или лишние клиенты не могут подключиться). 2) Не умеют работать в условиях помех 3) Нет возможности осуществлять балансировку нагрузки. 4) Большинство имеет только один радиоинтерфейс. 5) Не дадут Вам возможности иметь один одинаковый SSID во всех помещениях всех филиалов. Большинство не поддерживает роуминг. 6) Каждая ТД управляется ТОЛЬКО локально. Нет возможности автоматической и скоординированной настройки мощностей и каналов
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Заказчикам нужны ТД энтерпрайз класса, даже в филиале Домашние устройства не подходят по следующим причинам: 7) Нет инструментов для поиска неисправностей 8) Неадекватные механизмы безопасности: часто доступен только PSK. 802.1x заявляется, но не работает. Нет WIPS. 9) Отсутствие QoS. 10) Гостевые сервисы не поддерживаются. 11) Не поддерживается PoE. Т.е. Нужно либо тянуть 220В «за потолок», либо ставить ТД там, где есть розетка. 12) Спроектированы для «домашних» условий. Вне дома быстро покрываются толстым слоем пыли, которая через вентиляционные отверстия попадает на платы и RF разъемы, вызывая их быстрое старение и сбои в работе. 13) Не имеют нормальных вариантов монтажа на потолок или стену.
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public 176 Расписание •  Введение •  Позиционирование продуктов/архитектур •  Новейшие стандарты БЛВС •  Основы радио и радиопланирования •  Варианты дизайна БЛВС филиалов •  Дизайн кампусных БЛВС •  Отличительные особенности решения Cisco

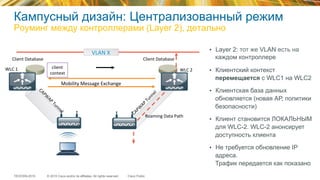

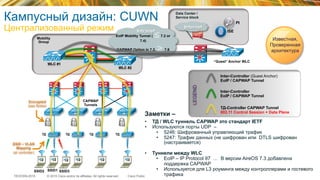

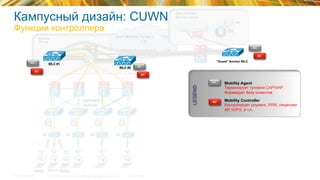

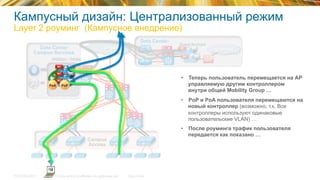

Дизайн кампусных БЛВС Cisco Unified Wireless Network 177
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Где разместить контроллеры? Централизованные WLC 178 §  Концепция модуля беспроводных сервисов –  Однозначная точка входа беспроводного трафика в сеть §  Нет множества Wireless VLAN в сети §  Лучшая производительность при L2 роуминге §  Рекомендованный дизайн для кампусных сетей L3 SiSi SiSiSiSi SiSi Core L3L3 Data Center SiSi SiSi WLC WLC Wireless Service Block SiSi SiSi L2 SiSi SiSi Аспекты: Путь трафика, Пропускная способность и емкость контроллера
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Mobility Group Data Center / Service block Кампусный дизайн: CUWN Централизованный режим ТД-Controller CAPWAP Tunnel 802.11 Control Session + Data Plane LEGEND ТД ТД ТД ТД Inter-Controller EoIP / CAPWAP Tunnel SSID2 SSID3 Intranet EoIP Mobility Tunnel ( ≤7.2 or 7.4) CAPWAP Option in 7.3, ≥  7.6 SSID1 Inter-Controller (Guest Anchor) EoIP / CAPWAP Tunnel Internet Известная, Проверенная архитектура SSID – VLAN Mapping (at controller) CAPWAP Tunnels Заметки – •  ТД / WLC туннель CAPWAP это стандарт IETF •  Используются порты UDP – •  5246: Шифрованный управляющий трафик •  5247: Трафик данных (не шифрован или DTLS шифрован (настраивается) •  Туннели между WLC •  EoIP – IP Protocol 97 … В версии AireOS 7.3 добавлена поддержка CAPWAP •  Используется для L3 роуминга между контроллерами и гостевого трафика Encrypted (see Notes) WLC #2 “Guest” Anchor WLC WLC #1 PI ISE
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Mobility Group Intranet EoIP Mobility Tunnel ( ≤7.2 or 7.4) CAPWAP Option in 7.3, ≥  7.6 Data Center / Service block PI ISE ТД ТД ТД ТД SSID2 SSID3SSID1 Internet CAPWAP Tunnels Кампусный дизайн: CUWN Функции контроллера LEGEND “Guest” Anchor WLC Mobility Controller Контролирует роуминг, RRM, лицензии АР, WIPS, и т.п. MC MC MC MC Mobility Agent Терминирует туннели CAPWAP, Формирует базу клиентов MA MA MA MA WLC #2 WLC #1
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Layer 2 Mobility Group WiSM2s / 5508s Data Center- DMZ SiSi SiSi SiSi SiSi Data Center Campus Services SiSi SiSi Campus Guest Anchors Internet SiSi SiSi SiSi SiSi Campus Access MC MC MC MA MA MA MC MA MC MA PI ISE PoP   PoA   Point of Presence (PoP) и Point of Attachment (PoA) – •  PoP точка, где трафик беспроводного пользователя появляется в проводной сети •  Назначается IP адрес •  Применяются политики безопасности •  PoA точка, где трафик беспроводного пользователя выходит из CAPWAP туннеля •  Меняется когда пользователь перемещается с одной АР на другую •  Применяются механизмы роуминга и QoS •  Теперь рассмотрим как роуминг работает когда пользователь перемещается в данной модели внедрения … Кампусный дизайн: Централизованный режим Point of Presence (PoP), Point of Attachment (PoA)
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Кампусный дизайн: Централизованный режим Mobility Group, детально Описание  Mobility:   •  Группа Wireless LAN Controllers (WLCs) в сети с одинаковым именем Mobility Group •  Обеспечивает бесшовный и быстрый роуминг для клиентов •  До 24 WLC в одной Mobility Group, настраивается вручную •  Туннели «каждый с каждым» между WLC в Mobility Group Сообщения могут передаваться с помощью Multicast •  Mobility Control Messages UDP порт 16666 для нешифрованного трафика •  Пользовательский трафик EoIP (IP protocol 97) или CAPWAP (UDP 5246) •  Поддерживается NAT между WLC WLC  1   WLC  2   WLC  3   WLC  4   Mobility  Group
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Campus Design: CUWN Mobility Domain (List), Details Mobility  Domain  (List)  defined:   •  Group of controllers configured on a single WLC that specifies members in different mobility groups •  Provides seamless Mobility for clients (client keep original IP address) •  Up to 72 WLCs in one WLC’s Mobility List •  Full mesh of tunnels between members Messages can be sent using Multicast •  Mobility Control Messages UDP port 1666 for un-encrypted traffic •  User Data traffic EoIP (IP protocol 97) •  NAT between members is supported             Mobility  Group  1   Mobility  Group  2   Mobility  Domain   For  Your   Reference
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Client  Database   Client  Database   Mobility  Message  Exchange   Roaming  Data  Path   client   context   VLAN  X   •  Layer 2: тот же VLAN есть на каждом контроллере •  Клиентский контекст перемещается с WLC1 на WLC2 •  Клиентская база данных обновляется (новая АР, политики безопасности) •  Клиент становится ЛОКАЛЬНЫМ для WLC-2. WLC-2 анонсирует доступность клиента •  Не требуется обновление IP адреса. Трафик передается как показано WLC  1   WLC  2   Mobility  Message  Exchange   Кампусный дизайн: Централизованный режим Роуминг между контроллерами (Layer 2), детально
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Layer 2 Mobility Group WiSM2s / 5508s Data Center- DMZ SiSi SiSi SiSi SiSi Data Center Campus Services SiSi SiSi Campus Guest Anchors Internet SiSi SiSi SiSi SiSi Campus Access MC MA MC MA PI ISE MC MC MC MA MA MA •  Изначально PoP и PoA пользователя are совмещены на одном контроллере •  Контроллеры в ЦОД используют общий набор пользовательских VLAN •  Трафик пользователя передается как показано… Кампусный дизайн: Централизованный режим Layer 2 роуминг (Кампусное внедрение) PoA   PoP
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Layer 2 Mobility Group WiSM2s / 5508s Data Center- DMZ SiSi SiSi SiSi SiSi Data Center Campus Services SiSi SiSi Campus Guest Anchors Internet SiSi SiSi SiSi SiSi Campus Access MC MA MC MA PI ISE MC MC MC MA MA MA PoA   PoP   •  Теперь пользователь перемещается на АР управляемую другим контроллером внутри общей Mobility Group … •  PoP и PoA пользователя перемещаются на новый контроллер (возможно, т.к. Все контроллеры используют одинаковые пользовательские VLAN) … •  После роуминга трафик пользователя передается как показано … Кампусный дизайн: Централизованный режим Layer 2 роуминг (Кампусное внедрение)
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Client  Database   Client  Database   Mobility  Message  Exchange   client   context   •  Layer 3: разные клиентские VLAN на контроллерах •  WLC-2 знает, что у него нет VLAN X •  Клиентский контекст копируется с WLC1 на WLC2 •  База данных клиентов обновляется (новая АР и политики безопасности) WLC  1   WLC  2   client   context   VLAN  X   VLAN  Z   Кампусный дизайн: Централизованный режим Роуминг между контроллерами (Layer 3), детально
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Client  Database   Client  Database   Roaming  Data  Path   client   context   •  WLC-1 все еще “якорь” для сессии клиента •  Трафик проходит через EoIP туннель и выходит в VLAN X •  Смена IP адреса не требуется WLC  1   WLC  2   VLAN  X   VLAN  Z   client   context   EoIP  tunnel       Кампусный дизайн: Централизованный режим Роуминг между контроллерами (Layer 3), детально… продолжение Mobility  Message  Exchange
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Data Center Campus Services ISE PI Data Center- DMZ SiSi SiSi SiSi SiSi Data Center Campus Services SiSi SiSi Campus Guest Anchors Internet SiSi SiSi SiSi SiSi Campus Access PI ISE MC MA MC MA •  Изначально PoP и PoA пользователя совмещены на одном контроллере •  Заметка – в этой модели внедрения предполагается, что на контроллерах не используются общие пользовательские VLAN (т.е. Контроллеры в разных L3 сегментах) •  Трафик пользователя передается как показано… Кампусный дизайн: Централизованный режим Layer 3 роуминг Layer 3 Mobility Group5508 / WiSM-2 5508 / WiSM-2 MC MA MC MA PoP PoA
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Data Center Campus Services ISE PI Data Center- DMZ SiSi SiSi SiSi SiSi Data Center Campus Services SiSi SiSi Campus Guest Anchors Internet SiSi SiSi SiSi SiSi Campus Access PI ISE MC MA MC MA Layer 3 Mobility Group5508 / WiSM-2 5508 / WiSM-2 •  Теперь пользователь перемещается на АР управляемую другим контроллером внутри общей Mobility Group … •  PoA пользователя переходит на новый контроллер – но PoP пользователя сохраняется на первоначальном контроллере, к которому он был ассоциирован •  Это делается, чтобы сохранить IP адрес пользователя при роуминге в другой L3 сегмент – также для сохранения политик при роуминге •  После роуминга трафик пользователя передается как показано … Кампусный дизайн: Централизованный режим Layer 3 роуминг PoP MC MA MC MA PoA
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Кампусный дизайн: Централизованный режим Основные аспекты дизайна •  Контроллер функционирует как L2 устройство, коммутирует беспроводной трафик в VLAN •  Весь трафик централизован и передается через WLC •  Даже между двумя клиентами подключенными к одной ТД •  Поддержка всех доступных функций, поскольку контроллер видит весь трафик •  Контроллер – точка входа беспроводного трафика в проводную сеть •  Политики безопасности и QoS могут быть легко централизованы •  Легко масштабируется добавлением контроллеров в центральной локации (ЦОД) •  Не требуется настройка портов доступа коммутаторов к которым подключены АР •  Рекомендуется L2 роуминг между контроллерами •  Меньше объем трафика между контроллерами
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public PSTN CUCM WiSM2s  /   5508s   Wired  policies   implemented   on  switch   Wireless  policies   implemented   on  controller   MC MA MC MA PoP   PoA   Traffic Flows, Unified Wireless – •  In this example, a VoIP user is on today’s CUWN network, и is making a call from a wireless hиset to a wired hиset … •  We can see that all of the user’s traffic needs to be hairpinned back through the centralized controller, in both directions … In this example, a total of 9 hops are incurred for each direction of the traffic path (including the controllers – Layer 3 roaming might add more hops) … The same traffic paths are incurred for voice, video, data, etc. – all centralized Separate policies и services for wired и wireless users Campus Design: Centralized Mode Traffic Flow

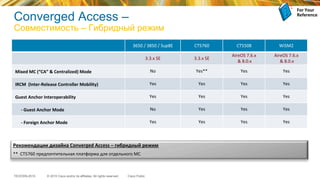

Кампусный дизайн Converged Access 193
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Sub-Domain #1 Sub-Domain #2 Mobility Group SPG SPG PIISE MAMAMA MAMAMA MCMC Converged Access Обзор решения
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public                 Fast  Roam   New  AuthenYcaYon   Mobility  Group   Mobility  Subdomain  A   Mobility   Controller   Peer  Group  2   50ms   80ms   120ms   >  250ms  14ms   Mobility  Subdomain  B   Peer  Group  1  Mobility   Agent   Converged Access Mobility Architecture Mobility   Controller
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public 3650   3850   Sup8E   CT5760   CT5508   WiSM2     3.3.x  SE   (Supported    /   Recommended  *)   3.3.x  SE   (Supported    /   Recommended  *)   3.7  SE   (Supported    /   Recommended  *)   3.3.x  SE   (Supported    /   Recommended  *)   AireOS  7.6.x    &  8.0.x   AireOS  7.6.x    &  8.0.x   Mobility  Controller  Mode   Yes   Yes   Yes   Yes**   Yes   Yes   ТД  Supported   25   50   50   1000  /  600   500   1000   Clients  Supported   1000   2000   2000   12000  /  7000   7000   15000   Mobility  Agent  Mode   Yes   Yes   Yes   N/A   N/A   N/A   Number  of  MC  in  Mobility   Domain   8  /  2   8  /  2   8  /  2   72  /  2   72   72   Number  of  MAs  in  Sub-­‐domain   (per  MC)   16  /  8   16  /  8   16  /  8   350  /  32     350   350   ТД  Scale  (Per-­‐Domain)   200  /  50   250  /  100   250  /  100   72000  /  1200   36000   72000   Рекомендации  дизайна  Converged  Access       *    Текущие  рекомендованные  значения   **    CT5760  предпочтительная  платформа  для  отдельного  MC   Converged Access – Масштабируемость и совместимость – режим Converged Access For  Your   Reference   Функциональность  MC  в  AireOS  только  для  задач  миграции  и  будет  убрана  в  версии  ПО  после  AireOS  8.0
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public For  Your   Reference   3650  /  3850  /  Sup8E   CT5760   CT5508   WiSM2   3.3.x  SE   3.3.x  SE   (Supported  /   Recommended  *)   AireOS  7.6.x    &  8.0.x   AireOS  7.6.x    &  8.0.x   Centralized  Mode  Support   N/A   Yes   Yes   Yes   Centralized  -­‐  ТД   N/A   1000  /  600     500   1000   Centralized  -­‐  Clients  Supported   N/A   12000  /  7000   7000   15000   FlexConnect  &  Mesh  Support   No   No   Yes   Yes   Centralized  -­‐  Number  of  MCs   in  Mobility  Domain   N/A   72  /  2   72   72   Рекомендации  дизайна  Converged  Access  –  централизованный  режим       *    Текущие  рекомендованные  значения     Converged Access Масштабируемость и совместимость – централизованный режим
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public 3650  /  3850  /  Sup8E   CT5760   CT5508   WiSM2   3.3.x  SE   3.3.x  SE   AireOS  7.6.x    &  8.0.x   AireOS  7.6.x    &  8.0.x   Mixed  MC  (“CA”  &  Centralized)  Mode   No   Yes**   Yes   Yes   IRCM    (Inter-­‐Release  Controller  Mobility)   Yes   Yes   Yes   Yes   Guest  Anchor  Interoperability   Yes   Yes   Yes   Yes   -­‐  Guest  Anchor  Mode   No   Yes   Yes   Yes   -­‐  Foreign  Anchor  Mode   Yes   Yes   Yes   Yes   Рекомендации  дизайна  Converged  Access  –  гибридный  режим       **    CT5760  предпочтительная  платформа  для  отдельного  MC   Converged Access – Совместимость – Гибридный режим For  Your   Reference
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public 3 Рекомендации по внедрению Converged Access 2 1 Mobility Domain - Up to 4000 Devices / 100 AP’s Max 2 x 3850 MC Centralized Overlay Количествоустройств Размер домена мобильности Mobility Domain - Up to 2000 Devices / 50 AP’s Max 1 x 3850 MC Размер домена мобильности MC MA1 MA2 MA8 … 4 Site - N MC MA1 MA2 MA8 … MC MA1 MA2 MA8 … Site - 3 Site - 2 Mobility Domain 1, 2 or 3 Site - 1 MC MA1 MA2 MA8 … MC MA1 MA2 MA8 … (N) x independent Mobility Domains Up to 4000 Devices / 100 AP’s per Mobility Domain Mobility Domain – Up to 14000 Devices / 1200 AP’s WLC 5760 as External MC (max 2 MC) MC MA1 MA2 MA8 … MC MA1 MA2 MA8 …
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Central Location PIISE DMZ WAN Guest Anchor(s) MC MA Характеристики •  Независимость от WAN канала (в сравнении с FlexConnect) поскольку пропускная способность и задержка отражаются только на гостевом трафике •  Возможность применения расширенного QoS, оптимизации WAN трафика, NetFlow, и других сервисов для беспроводного и проводного трафика •  Поддерживается Layer 3 роуминг •  Поддерживается VideoStream и оптимизация мультикаст трафика •  Высокая доступность за счет резервирования MA/MC внутри стэка 3x50 – обеспечивает доступность БЛВС при недоступности WANканала или выходе из строя коммутатора в стэке Применимо Для небольших внедрений До 25 / 50 ТД Converged Access – малый объект Нет выделенных контроллеров, Catalyst 3x50 как MC и MA
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Converged Access МС на базе Catalyst 3650 – Функциональность Насколько большой может быть зона покрываемая 25 АР? •  Примем следующие предположения: 1 ТД на 230 м2 – обычно достаточно для определения местоположения и работы CMX •  10 м2 на сотрудника – в соответствии с •  1.6 устройство у сотрудника 25 AР на 230м2/ТД = 5750м2 = 575 Сотрудников 575 Сотрудников на 1.6 Устройство у сотрудника = 920 беспроводных клиентов Цифры удваиваются для решения на базе Catalyst 3850 Цифры еще раз удваиваются для дизайна с 2 MC и 2 SPG Напоминание
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Central Location PIISE DMZ WAN Guest Anchor(s) MC MA Характеристики •  Независимость от WAN канала (в сравнении с FlexConnect) поскольку пропускная способность и задержка отражаются только на гостевом трафике •  Возможность применения расширенного QoS, оптимизации WAN трафика, NetFlow, и других сервисов для беспроводного и проводного трафика •  Поддерживается Layer 3 роуминг •  Поддерживается VideoStream и оптимизация мультикаст трафика •  Высокая доступность за счет резервирования MA/MC внутри стэка 3x50 – обеспечивает доступность БЛВС при недоступности WAN канала или выходе из строя коммутатора в стэке Применимо Для небольших внедрений До 25 / 50 ТД Converged Access – малый объект Нет выделенных контроллеров, Catalyst 3x50 как MC и MA
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public SiSi WAN Central Location PIISE DMZ Switch Peer Group MC MA MA MAMA До 25 / 50 ТД Характеристики •  Независимость от WAN канала (в сравнении с FlexConnect) поскольку пропускная способность и задержка отражаются только на гостевом трафике •  Возможность применения расширенного QoS, оптимизации WAN трафика, NetFlow, и других сервисов для беспроводного и проводного трафика •  Поддерживается Layer 3 роуминг •  Поддерживается VideoStream и оптимизация мультикаст трафика •  Высокая доступность за счет резервирования MA/MC внутри стэка 3x50 – обеспечивает доступность БЛВС при недоступности WAN канала или выходе из строя коммутатора в стэке Применимо для небольших и средних внедрений Guest Anchor(s) Дизайн может включать несколько стэков – один стэк MC/MA, остальные только MА Converged Access – Малый / Средний объект Нет выделенных контроллеров, Catalyst 3x50 как MC, несколько MA
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Central Location PIISE DMZ SiSi SiSi WAN Switch Peer Groups MA MAMC MA Mobility Group До 50 / 100 ТД Характеристики •  Нет выделенного контроллера, даже для большого объекта •  Возможность применения расширенного QoS, оптимизации WAN трафика, NetFlow, и других сервисов для беспроводного и проводного трафика •  Поддерживается Layer 3 роуминг •  Поддерживается VideoStream и оптимизация мультикаст трафика •  Высокая доступность за счет резервирования MA/MC внутри стэка 3x50 – обеспечивает доступность БЛВС при недоступности WAN канала или выходе из строя коммутатора в стэке MC MA Применимо для больших внедренийGuest Anchor(s) Converged Access – Больший объект Нет выделенных контроллеров, несколько Catalyst 3x50 как MC и MA
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Central Location PIISE DMZ SiSi SiSi WAN Switch Peer Group Mobility Group MA MAMA MA MC MC Guest Anchor(s) Характеристики •  Большая масштабируемость так как используются выделенные контроллеры для MC, совместно с коммутаторами Catalyst как MA •  Возможность применения расширенного QoS, оптимизации WAN трафика, NetFlow, и других сервисов для беспроводного и проводного трафика •  Поддерживается Layer 3 роуминг, VideoStream и оптимизация мультикаст трафика •  Высокая доступность за счет резервирования MA (стэк коммутаторов) и резервирования MC •  Более простой дизайн по сравнению с вариантом МА/МС на базе коммутаторов 3650/3850 > 100 ТД (600 ТД max. рекомендуется с одним МС на базе 5760, 1200 ТД max. рекомендуется с двумя МС на базе 5760) Применимо для больших внедрений Converged Access – Большой объект Выделенные контроллеры как MC, Catalyst 3x50s как MA
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Device Support 1550 Series Outdoor ТД (but 1572 is supported as an outdoor ТД) ТД for the Stadium Antenna ТД Modules Key features 802.11u/MSAP/HS2.0 802.11v Policy Tie-in to AVC & Bonjour RF Profiles Geo-separated Client SSO Infrastructure IPv6 ТД Modes FlexConnect Office Extend Indoor & Outdoor Mesh Management WEB GUI usability considerations PI support for some features
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public 207 Расписание •  Введение •  Позиционирование продуктов/архитектур •  Новейшие стандарты БЛВС •  Основы радио и радиопланирования •  Варианты дизайна БЛВС филиалов •  Дизайн кампусных БЛВС •  Отличительные особенности решения Cisco

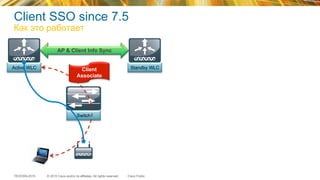

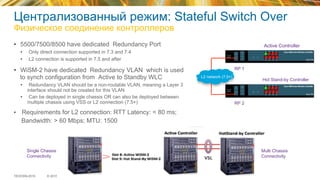

High Availability 208
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Autonomous   FlexConnect   Centralized   Converged  Access   Traffic  Distributed  at  AP   Traffic  Centralized     at  Controller   Traffic  Distributed  at  Switch  Standalone  APs   Target Positioning Small Wireless Network Branch Campus Branch and small Campus High Availability •  Can only claim AP quality •  No RF HA •  No Network layer HA •  No services •  Full RF HA •  Client SSO when Local Switching •  Most complete solution •  Exploits HA in IOS switches Key Considerations •  Very limited •  If HA is a requirement, change to a WLC-based deployment •  Branch with WAN BW and latency requirements •  Full features •  Catalyst 3650/3850 in the access layer WAN   Варианты отказоустойчивости Режимы развертывания БЛВС
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public N+1 Failover (Deterministic, stateless HA) Each Controller has to be configured separately Available on all controllers Crosses L3 boundaries Flexible: 1:1, N:1, N:N HA-SKU available (> 7.4) AP SSO (SSID Stateful switchover) Release: 7.3 and 7.4 WLC: 5508, WiSM2, 7500, 8510 Direct physical connection Same HW and SW 1:1 box redundancy AP state is synched No SSID downtime HA-SKU available (> 7.4) Client SSO Minimum release: 7.5 WLC: 5508, WiSM2, 7500, 8510 L2 connection Same HW and software 1:1 box redundancy Active Client State is synched No Application downtime HA-SKU available Требования Преимущества ДоступностьсетиОтказоустойчивость – Централизованный режим For  Your   Reference
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Централизованный режим: переключение N+1 •  Administrator statically assigns APs a primary, secondary, and/or tertiary controller –  Assigned from controller interface (per AP) or Prime Infrastructure (template-based) –  You need to specify Name and IP if WLCs are not in the same Mobility Group •  Преимущества: –  Предсказуемость: easier operational management –  Faster failover times –  “Fallback” option in the case of failover –  More flexible and powerful redundancy design options (1:1, N:1, N:N:1) •  Недостатки: –  Stateless redundancy –  More upfront planning and configuration WLAN-Controller-A WLAN-Controller-B WLAN-Controller-C Primary: WLAN-Controller-A Secondary: WLAN-Controller-B Tertiary: WLAN-Controller-C Primary: WLAN-Controller-B Secondary: WLAN-Controller-C Tertiary: WLAN-Controller-A Primary: WLAN-Controller-C Secondary: WLAN-Controller-A Tertiary: WLAN-Controller-B
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Switch Client SSO since 7.5 как это работает HA & SSO activated Active WLC Standby WLC AP Join
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Switch Client SSO since 7.5 Как это работает AP Info Sync Active WLC Standby WLC AP Join Client Associate
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Switch Client SSO since 7.5 Как это работает AP & Client Info Sync Active WLC Standby WLCClient Associate
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Switch Client SSO since 7.5 Как это работает Active WLC Standby WLC Keep-Alive failure Active WLC
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Switch Client SSO since 7.5 Как это работает Active WLC Standby WLC Active WLC AP session intact. Does not re-establish capwap
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Switch Client SSO since 7.5 Как это работает Active WLC AP session intact. Does not re-establish capwap Client session intact. Does not re-associate Effective downtime for client is Detection time + Switchover time •  Настоящая 1:1 отказоустойчивость –  один WLC в режиме Active, другой – в режиме Hot Standby –  Standby WLC постоянно мониторит состояние активного с использованием выделенного канала связи •  Конфигурация Active синхронизируется с Standby WLC –  Это происходит во время первой загрузки и при каждом изменении настроек •  Что еще синхронизируется между Active и Standby? –  AP CAPWAP state in 7.3 and 7.4: APs will not restart upon failover, SSID stays UP – AP SSO –  Active Client State in 7.5+: client will not disconnect – Client SSO •  Время восстановления 5 – 1000мс •  SSO поддерживается на 5500 / 7500 / 8500 and WiSM-2 WLC Больше информации: http://www.cisco.com/en/US/docs/wireless/controller/technotes/7.5/High_Availability_DG.html или http://www.cisco.com/en/US/prod/collateral/wireless/ps6302/ps8322/ps10315/qa_c67-714540.html
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Active Controller Hot Stand-by Controller RP 1 RP 2 Централизованный режим: Stateful Switch Over Физическое соединение контроллеров •  5500/7500/8500 have dedicated Redundancy Port •  Only direct connection supported in 7.3 and 7.4 •  L2 connection is supported in 7.5 and after •  WiSM-2 have dedicated Redundancy VLAN which is used to synch configuration from Active to Standby WLC •  Redundancy VLAN should be a non-routable VLAN, meaning a Layer 3 interface should not be created for this VLAN •  Can be deployed in single chassis OR can also be deployed between multiple chassis using VSS or L2 connection (7.5+) •  Requirements for L2 connection: RTT Latency: < 80 ms; Bandwidth: > 60 Mbps; MTU: 1500 Multi Chassis Connectivity Single Chassis Connectivity L2 network (7.5+)

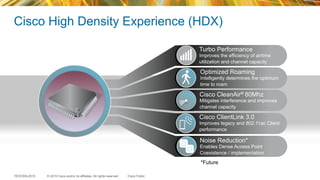

High Density Experience (HDX) 219
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Ощутимые преимущества для конечного пользователя: При использовании 11ас батарея «живет» дольше DATA 802.11ac 802.11n 25% 0MB 20% 890MB 15% 2.1GB 10% 3.26GB 5% 4.68GB 4.68GB 25% 20% 15% 10% 5% 0MB 432MB 1.08GB 1.64GB 2.13GB 2.76GB До 2х раз дольше ClientLink еще больше экономит батарею, т.к. обеспечивает бОльшие скорости
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Cisco ClientLink: Улучшает Downlink для всех устройств Boost signal strength wherever you are and as you move for 802.11a/g/n/ac clients 1SS 1SS 2SS 3SS 802.11a/g/n/ac ClientLink 3.0 Beamforming Improved Performance For All Clients
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public 256QAM Heat Map: Cisco 3702i vs. Competition •  ClientLink 3.0 helps the 3700 achieve 256 QAM with m9 rate •  AP 3700 has a significant 256 QAM advantage over the competition 11ac AP Как тестировали: •  Use a MacBook Pro (3ss) and record the data rate in 40+ locations in a cubicle environment while running traffic to the client. Cisco AP 3700 Heatmap Competitor AP Heatmap ClientLink 3.0 YouTube video: •  http://www.youtube.com/watch?v=0q_shbSpOIA Modulation MCS PHY Rate (Mbps) Percentage 64QAM M7 975 0% 256QAM M8 1170 15% 256QAM M9 1300 85% Modulation MCS PHY Rate (Mbps) Percentage 64QAM M7 975 49% 256QAM M8 1170 44% 256QAM M9 1300 7% For  Your   Reference
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Уникальная ТД Gigabit Wi-Fi / 802.11ac Дизайн DRAM (512) 5GHZ Radio CPU DRAM (128)CPU DRAM (128)CPU 2.4GHZ Radio Преимущество Cisco Больше CPU и памяти, чем в любой другой ТД на рынке…по старой цене
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Optimized Roaming: уменьшение «липкости» клиентских устройств Mobile Device Performance •  Device Connects to First Access Point it Encounters •  Stays Connected to Same Access Point as User Moves •  Impacts Device Performance
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Optimized Roaming: уменьшение «липкости» клиентских устройств •  Device Connects to Most Effective Access Point as User Moves •  Improves Device Performance Mobile Device Performance
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Технология Cisco CleanAir 80МГц Automatically Detect Wi-Fi interference Automatically Identify Wi-Fi interference Automatically Classify Wi-Fi interference Automatically Mitigate Wi-Fi Interference For  Your   Reference
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public CleanAir 80 MHz Detect, Identify, and Classify Interference •  Automatically Detect, Identify, and Classify interferers •  Constantly Monitor Air Quality High-resolution interference detection and unique classification logic built-in to Cisco’s Wi-Fi chip design. Microwave 63 Rogue AP 100 Wireless Phone 67 Security Cameras 90 Bluetooth Headset 63
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public CleanAir 80 MHz •  Classification processed on Access Point •  Interference impact and data sent to WLAN Controller for real-time action Automatically Reconfigure the NetworkDetermine Zone of Impact Cisco CleanAir Technology can determine a Zone of Impact and automatically reconfigure the network to mitigate interference Maintain Air Quality GOODPOOR CH 1 CH 11 Microwave
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Cisco High Density Experience (HDX) *Future Cisco CleanAir® 80Mhz Mitigates interference and improves channel capacity Optimized Roaming Intelligently determines the optimum time to roam Turbo Performance Improves the efficiency of airtime utilization and channel capacity Cisco ClientLink 3.0 Improves legacy and 802.11ac Client performance Noise Reduction* Enables Dense Access Point Coexistence / implementation

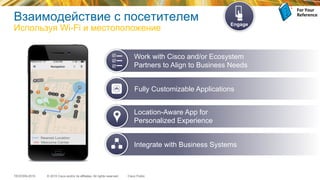

Connected Mobile Experience (CMX) 230
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Ever-Changing Landscape in a Mobile World IT is Fighting to Survive Connected Classrooms Omni-Channel Retail Digital Healthcare New devices, apps New players, vendors Business intelligence Customized user experience IT under pressure Fight for relevance 1http://www.gartner.com/newsroom/id/1862714 2 IDC Location Based Services: A Promising Customer-Centric Solution 2014 of enterprise IT budgets will be moved to LOB by 2015 of LOB say mobile strategy is very or extremely important to their objectives Innovative Business Models LOB Priorities Dynamic Market
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Улучшение сервиса и увеличение лояльности Стимулирование продаж Поиск «узких» мест в сервис процессе Навигация внутри зданий Интерактивное взаимодействие Пофантазируем
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Как работает Cisco CMX Построен на платформе Cisco Unified Access Analytics Data Controller (Virtual/Physical) Cisco® MSE (Virtual/Physical) Analytics UI Location Data Device-based Discovery Application Data Mobile Application Server Depending on Application Layer Access Points
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public «Три кита» Cisco CMX Присутствие гостя •  Определение присутствия •  Автозапуск приложения Detect Гостевой доступ •  Легкая аутентификация •  Портал, местоположение Connect Взаимодействие •  Push-уведомления, локация •  Мобильные приложения Engage Analytics

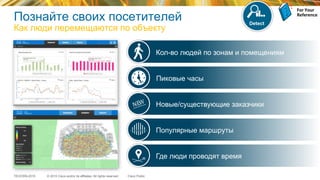

© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Познайте своих посетителей Как люди перемещаются по объекту Где люди проводят время Новые/существующие заказчикиNEW Кол-во людей по зонам и помещениям Пиковые часы Популярные маршруты Detect For  Your   Reference
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public С информацией о местоположении Гостевой доступ Connect Multiple Access Methods Custom or Social Media Understand Who Is in Your Location Enhanced Analytics Customized Access and Promotion Proximity-Based Landing Pages and Video Simplify Access with User Opt-In Offer Clear Terms and Conditions For  Your   Reference
© 2015 Cisco and/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Взаимодействие с посетителем Используя Wi-Fi и местоположение Fully Customizable Applications Integrate with Business Systems Location-Aware App for Personalized Experience Work with Cisco and/or Ecosystem Partners to Align to Business Needs þ þ þ Engage For  Your   Reference
СПАСИБО!

More Related Content

PDF
Корпоративные беспроводные сети Cisco: обзор архитектур и технологий
byCisco Russia

PDF
Архитектура беспроводных сетей Cisco и безопасность беспроводного эфира.
byCisco Russia

PDF
Cisco Intelligent WAN (IWAN) - интеллектуальная распределенная сеть следующег...
byCisco Russia

PDF
Архитектура современной распределенной корпоративной сети IWAN 2.0
byCisco Russia

PDF
iWAN: Интелектуальная маршрутизация, основанная на функционале Performance Ro...
byCisco Russia

PDF
Cisco Intelligent WAN (IWAN) - распределенная корпоративная сеть следующего п...
byCisco Russia

PPSX
Создание масштабируемой, гибкой и безопасной сети с помощью HP SDN.
byTechExpert

PDF
Сетевая виртуализация в корпоративных сетях Cisco - новые возможности для WAN...
byCisco Russia

Корпоративные беспроводные сети Cisco: обзор архитектур и технологий
byCisco Russia

Архитектура беспроводных сетей Cisco и безопасность беспроводного эфира.
byCisco Russia

Cisco Intelligent WAN (IWAN) - интеллектуальная распределенная сеть следующег...
byCisco Russia

Архитектура современной распределенной корпоративной сети IWAN 2.0
byCisco Russia

iWAN: Интелектуальная маршрутизация, основанная на функционале Performance Ro...
byCisco Russia

Cisco Intelligent WAN (IWAN) - распределенная корпоративная сеть следующего п...
byCisco Russia

Создание масштабируемой, гибкой и безопасной сети с помощью HP SDN.
byTechExpert

Сетевая виртуализация в корпоративных сетях Cisco - новые возможности для WAN...
byCisco Russia


What's hot

PPTX
Hawkeye proactive-monitoring-ru-new
byMUK Extreme

PDF
Обзор решения Cisco NSO
byCisco Russia

PDF
Cisco ACI. Инфраструктура, ориентированная на приложения
byCisco Russia

PDF
Cisco ACI. Инфраструктура, ориентированная на приложения (часть 2). Интеграци...
byCisco Russia

PDF
CUCM 12.0: новые возможности и особенности
byCisco Russia

PDF
Беспроводные сети Cisco: новые продукты и их возможности
byCisco Russia

PDF
Cisco ACI. Инфраструктура, ориентированная на приложения. Архитектура и принц...
byCisco Russia

PDF
Тестирование оборудования для операторов связи: методики, инструменты, анализ...
byCisco Russia

PDF
Обзор архитектуры ETSI MANO для управления сетями NFV и реализация Cisco
byCisco Russia

PDF
Cisco Virtual Topology System (VTS) - управление виртуальными топологиями в р...
byCisco Russia

PPTX
Ixia NVS (rus)
byMUK Extreme

PPTX
Ixia продукты и решения
byMUK Extreme

PDF
Рекомендованные Cisco архитектуры для различных вертикалей
byCisco Russia

PPSX
Преимущества и особенности построения беспроводных сетей на базе оборудования HP
byTechExpert

PPTX
IXIA IxChariot
byMUK Extreme

PDF
Новые перспективы Cisco ASR 9000 в роли BNG
byCisco Russia

PDF
Обзор новых возможностей Cisco WAE. Назначение и состав программной платформы
byCisco Russia

PDF
Современная архитектура Cisco для сетей Carrier Ethernet и Mobile Backhaul
byCisco Russia

PDF
Cisco ACI - инфраструктура, ориентированная на приложения: решаемые задачи, п...
byCisco Russia

PDF
Внедрение БЛВС в территориально распределенных и филиальных сетях.
byCisco Russia

Hawkeye proactive-monitoring-ru-new
byMUK Extreme

Обзор решения Cisco NSO
byCisco Russia

Cisco ACI. Инфраструктура, ориентированная на приложения
byCisco Russia

Cisco ACI. Инфраструктура, ориентированная на приложения (часть 2). Интеграци...
byCisco Russia

CUCM 12.0: новые возможности и особенности
byCisco Russia

Беспроводные сети Cisco: новые продукты и их возможности
byCisco Russia

Cisco ACI. Инфраструктура, ориентированная на приложения. Архитектура и принц...
byCisco Russia

Тестирование оборудования для операторов связи: методики, инструменты, анализ...
byCisco Russia

Обзор архитектуры ETSI MANO для управления сетями NFV и реализация Cisco
byCisco Russia

Cisco Virtual Topology System (VTS) - управление виртуальными топологиями в р...
byCisco Russia

Ixia NVS (rus)
byMUK Extreme

Ixia продукты и решения
byMUK Extreme

Рекомендованные Cisco архитектуры для различных вертикалей
byCisco Russia

Преимущества и особенности построения беспроводных сетей на базе оборудования HP
byTechExpert

IXIA IxChariot
byMUK Extreme

Новые перспективы Cisco ASR 9000 в роли BNG
byCisco Russia

Обзор новых возможностей Cisco WAE. Назначение и состав программной платформы
byCisco Russia

Современная архитектура Cisco для сетей Carrier Ethernet и Mobile Backhaul
byCisco Russia

Cisco ACI - инфраструктура, ориентированная на приложения: решаемые задачи, п...
byCisco Russia

Внедрение БЛВС в территориально распределенных и филиальных сетях.
byCisco Russia


Viewers also liked

PDF
Как архитектурные подходы Cisco влияют на бизнес
byCisco Russia

PPT
Softline Profile
byPavel Novikov

PDF
Reimagining with Enterprise Social
byMicrosoft

PDF
Cisco Content Security . Обзор технологий защиты Email и Web трафика
byCisco Russia

PDF
Годовой отчет Cisco по информационной безопасности за 2016 год
byCisco Russia

PDF
Что хочет клиент ИТ-рынка сегодня ...
byMarina Kurischenko

PDF
Build Features, Not Apps
byNatasha Murashev

PDF
Технология 802.11ac. Аспекты реализации, перспективы применения в России.
byCisco Russia

PDF
Основы радиоподсистемы беспроводных сетей Wi-Fi. Планирование радиопокрытия д...
byCisco Russia

PDF
Cisco CMX. Геопозиционирование в сетях Cisco Wi-Fi
byCisco Russia

PPT
TEDxOdessa presentation
byTEDxOdessa

PPTX
Harvard Webinar
bySnitko

PPTX
What is Firewall?
byNetProtocol Xpert

PDF
NGFW: MARKET GROWTH, DEPLOYMENTS, AND NSS TEST RESULTS
byNSS Labs

PPTX
GFII - Financial Times - Semantic Publishing
byJem Rayfield

PPT
Day 2 irina skoritseva socio-economic & environent - kazakhstan
bygroundwatercop

PDF
Экспресс-мониторинг инцидента с детским питанием Nestle (август 2011)
bysmm3

PDF
PT Docs on bpm'online English version
byООО "Программные Технологии"

PPTX
Network Security: Protecting SOHO Networks
byJim Gilsinn

PPTX
Cisco Cyber Threat Defense
byCisco Russia

Как архитектурные подходы Cisco влияют на бизнес
byCisco Russia

Softline Profile
byPavel Novikov

Reimagining with Enterprise Social
byMicrosoft

Cisco Content Security . Обзор технологий защиты Email и Web трафика
byCisco Russia

Годовой отчет Cisco по информационной безопасности за 2016 год
byCisco Russia

Что хочет клиент ИТ-рынка сегодня ...
byMarina Kurischenko

Build Features, Not Apps
byNatasha Murashev

Технология 802.11ac. Аспекты реализации, перспективы применения в России.
byCisco Russia

Основы радиоподсистемы беспроводных сетей Wi-Fi. Планирование радиопокрытия д...
byCisco Russia

Cisco CMX. Геопозиционирование в сетях Cisco Wi-Fi
byCisco Russia

TEDxOdessa presentation
byTEDxOdessa

Harvard Webinar
bySnitko

What is Firewall?
byNetProtocol Xpert

NGFW: MARKET GROWTH, DEPLOYMENTS, AND NSS TEST RESULTS
byNSS Labs

GFII - Financial Times - Semantic Publishing
byJem Rayfield

Day 2 irina skoritseva socio-economic & environent - kazakhstan
bygroundwatercop

Экспресс-мониторинг инцидента с детским питанием Nestle (август 2011)
bysmm3

PT Docs on bpm'online English version
byООО "Программные Технологии"

Network Security: Protecting SOHO Networks
byJim Gilsinn

Cisco Cyber Threat Defense
byCisco Russia


Similar to Корпоративные сети WLAN Cisco: варианты решений и необходимые технические данные

PDF
Архитектура решения Cisco Converged Access - преимущества «единой сети»
byCisco Russia

PDF
Функциональность современных беспроводных сетей Cisco
byCisco Russia

PDF
Мобильность для ваших филиалов
byCisco Russia

PDF
Архитектура корпоративной сети Cisco, варианты внедрения и позиционирование
byCisco Russia

PDF
Стратегия развития мобильных технологий. Требования к архитектуре сегодня и з...
byCisco Russia

PDF
Next Generation Campus Architecture
byCisco Russia

PDF
Маршрутизаторы Cisco как устройства обеспечения информационной безопасности
byCisco Russia

PDF
Cisco SP WiFi – средство для расширения зоны действия услуг операторов мобиль...
byCisco Russia

PDF
Обзор решений по маршрутизации в корпоративных сетях
byCisco Russia

PDF
Архитектура корпоративной сети Cisco, варианты внедрения и позиционирование
byCisco Russia

PDF
Обзор линейки коммутаторов Cisco Catalyst для построения сетей унифицированно...
byCisco Russia

PDF
Решения Cisco для обеспечения кибербезопасности промышленных систем автоматиз...
byКомпания УЦСБ

PDF
Решение Cisco Unified Access
byCisco Russia

PDF
Беспроводные контроллеры нового поколения (NGWC) – настройка беспроводного до...
byCisco Russia

PDF
Лучшие практики и рекомендуемые дизайны по построению LAN-сетей на базе возмо...
byCisco Russia

PDF
Построение технологических сетей связи
byCisco Russia

PDF
Виртуализация в сетях мобильной связи
byCisco Russia

PDF
Архитектура технологических сетей и индустриальные решения Cisco
byCisco Russia

PDF
Локальное производство в РФ. Точки доступа серии 2600.
byCisco Russia

PDF
Connected mobile experience-интеллектуальные сервисы беспроводных сетей Cisco
byCisco Russia

Архитектура решения Cisco Converged Access - преимущества «единой сети»
byCisco Russia

Функциональность современных беспроводных сетей Cisco
byCisco Russia

Мобильность для ваших филиалов
byCisco Russia

Архитектура корпоративной сети Cisco, варианты внедрения и позиционирование
byCisco Russia

Стратегия развития мобильных технологий. Требования к архитектуре сегодня и з...
byCisco Russia

Next Generation Campus Architecture
byCisco Russia

Маршрутизаторы Cisco как устройства обеспечения информационной безопасности
byCisco Russia

Cisco SP WiFi – средство для расширения зоны действия услуг операторов мобиль...
byCisco Russia

Обзор решений по маршрутизации в корпоративных сетях
byCisco Russia

Архитектура корпоративной сети Cisco, варианты внедрения и позиционирование
byCisco Russia

Обзор линейки коммутаторов Cisco Catalyst для построения сетей унифицированно...
byCisco Russia

Решения Cisco для обеспечения кибербезопасности промышленных систем автоматиз...
byКомпания УЦСБ

Решение Cisco Unified Access
byCisco Russia

Беспроводные контроллеры нового поколения (NGWC) – настройка беспроводного до...
byCisco Russia

Лучшие практики и рекомендуемые дизайны по построению LAN-сетей на базе возмо...
byCisco Russia

Построение технологических сетей связи
byCisco Russia

Виртуализация в сетях мобильной связи
byCisco Russia

Архитектура технологических сетей и индустриальные решения Cisco
byCisco Russia

Локальное производство в РФ. Точки доступа серии 2600.
byCisco Russia

Connected mobile experience-интеллектуальные сервисы беспроводных сетей Cisco
byCisco Russia


More from Cisco Russia

PDF
Service portfolio 18
byCisco Russia

PDF
История одного взлома. Как решения Cisco могли бы предотвратить его?
byCisco Russia

PDF
Об оценке соответствия средств защиты информации
byCisco Russia

PDF
Обзор Сервисных Услуг Cisco в России и странах СНГ.
byCisco Russia

PDF
Клиентские контракты на техническую поддержку Cisco Smart Net Total Care
byCisco Russia

PDF
Cisco Catalyst 9000 series
byCisco Russia

PDF
Cisco Catalyst 9500
byCisco Russia

PDF
Cisco Catalyst 9400
byCisco Russia

PDF
Cisco Umbrella
byCisco Russia

PDF
Cisco Endpoint Security for MSSPs
byCisco Russia

PDF
Cisco FirePower
byCisco Russia

PDF
Профессиональные услуги Cisco для Software-Defined Access
byCisco Russia

PDF
Обнаружение известного вредоносного кода в зашифрованном с помощью TLS трафик...
byCisco Russia

PDF
Промышленный Интернет вещей: опыт и результаты применения в нефтегазовой отрасли
byCisco Russia

PDF
Полугодовой отчет Cisco по информационной безопасности за 2017 год
byCisco Russia

PDF
Годовой отчет Cisco по кибербезопасности за 2017 год
byCisco Russia

PDF
Безопасность для цифровой экономики. Развитие продуктов и решений Cisco
byCisco Russia

PDF
Cisco StealthWatch. Использование телеметрии для решения проблемы зашифрованн...
byCisco Russia

PDF
Обеспечение бесперебойной работы корпоративных приложений в больших гетероген...
byCisco Russia

PDF
Новое поколение серверов Сisco UCS. Гиперконвергентное решении Cisco HyperFle...
byCisco Russia

Service portfolio 18
byCisco Russia

История одного взлома. Как решения Cisco могли бы предотвратить его?
byCisco Russia

Об оценке соответствия средств защиты информации
byCisco Russia

Обзор Сервисных Услуг Cisco в России и странах СНГ.
byCisco Russia

Клиентские контракты на техническую поддержку Cisco Smart Net Total Care
byCisco Russia

Cisco Catalyst 9000 series
byCisco Russia

Cisco Catalyst 9500
byCisco Russia

Cisco Catalyst 9400
byCisco Russia

Cisco Umbrella
byCisco Russia

Cisco Endpoint Security for MSSPs
byCisco Russia

Cisco FirePower
byCisco Russia

Профессиональные услуги Cisco для Software-Defined Access
byCisco Russia

Обнаружение известного вредоносного кода в зашифрованном с помощью TLS трафик...
byCisco Russia

Промышленный Интернет вещей: опыт и результаты применения в нефтегазовой отрасли
byCisco Russia

Полугодовой отчет Cisco по информационной безопасности за 2017 год
byCisco Russia

Годовой отчет Cisco по кибербезопасности за 2017 год
byCisco Russia

Безопасность для цифровой экономики. Развитие продуктов и решений Cisco
byCisco Russia

Cisco StealthWatch. Использование телеметрии для решения проблемы зашифрованн...
byCisco Russia

Обеспечение бесперебойной работы корпоративных приложений в больших гетероген...
byCisco Russia

Новое поколение серверов Сisco UCS. Гиперконвергентное решении Cisco HyperFle...
byCisco Russia


Корпоративные сети WLAN Cisco: варианты решений и необходимые технические данные

  • 2.
    Корпоративные беспроводные ЛВСCisco: Обзор всех возможных архитектур и технологий Уровень сложности – средний Максим Сафаргалеев – Системный инженер Mobility и R&S Виктор Платов – Технический консультант Mobility
  • 3.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Расписание •  Введение •  Позиционирование продуктов/архитектур •  Новейшие стандарты БЛВС •  Основы радио и радиопланирования •  Варианты дизайна БЛВС филиалов •  Дизайн кампусных БЛВС •  Отличительные особенности решения Cisco 3 o Виктор o Максим o Виктор o Максим и Виктор o Виктор o Максим o Виктор
  • 4.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public 4 Расписание •  Введение •  Позиционирование продуктов/архитектур •  Новейшие стандарты БЛВС •  Основы радио и радиопланирования •  Варианты дизайна БЛВС филиалов •  Дизайн кампусных БЛВС •  Отличительные особенности решения Cisco
  • 5.

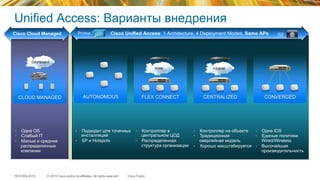

    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Unified Access: Варианты внедрения AUTONOMOUSCLOUD MANAGED FLEX CONNECT CENTRALIZED CONVERGED •  Одна OS •  Слабый IT •  Малые и средние распределенные компании •  Подходит для точечных инсталляций •  SP и Hotspots •  Контроллер в центральном ЦОД •  Распределенная структура организации •  Контроллер на объекте •  Традиционная оверлейная модель •  Хорошо масштабируется •  Одна IOS •  Единые политики Wired/Wireless •  Высочайшая производительность Dashboard WAN Intranet Cisco Unified Access: 1 Architecture, 4 Deployment Modes, Same APsCisco Cloud Managed Prime   ISE
  • 6.
  • 7.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Access Point - Независимое сетевое устройство •  коммутирует (на L2) беспроводной и проводной трафик •  Имеет один in-band интерфейс управления •  Может иметь несколько SSID ü  Каждому SSID может быть назначен VLAN ( L2 интерфейс ) •  RADIUS для 802.1x аутентификации Обзор Autonomous AP 7 802.3802.11 ISE / RADIUS Prime Radius SNMP/ (T)FTP / ssh Network Services
  • 8.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public L2 роуминг 8 SiSi SiSi SiSi SiSi SiSi SiSi SiSi SiSi Campus   Campus  Access   Data  Center   Campus  Services   ISE   PI   10.0.0.0/24 •  Клиент  переключается  на  AP   подключенную  в  тот  же  L2  домен
  • 9.

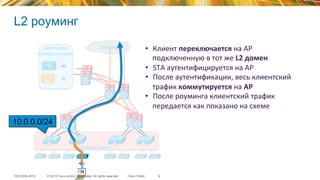

    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public L2 роуминг 9 SiSi SiSi SiSi SiSi SiSi SiSi SiSi SiSi Campus   Campus  Access   Data  Center   Campus  Services   ISE   PI   •  Клиент  переключается  на  AP   подключенную  в  тот  же  L2  домен   •  STA  аутентифицируется  на  AP   •  После  аутентификации,  весь  клиентский   трафик  коммутируется  на  AP   •  После  роуминга  клиентский  трафик   передается  как  показано  на  схеме   10.0.0.0/24
  • 10.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public L3 роуминг 10 SiSi SiSi SiSi SiSi SiSi SiSi SiSi SiSi Campus   Campus  Access   Data  Center   Campus  Services   ISE   PI   •  Клиент ассоциирован на AP: трафик передается как показано на схеме •  Клиент переключается на AP подключенную в другой L2 домен 10.1.0.0/24 10.0.0.0/24 10.0.0.26/24
  • 11.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public L3 роуминг 11 SiSi SiSi SiSi SiSi SiSi SiSi SiSi SiSi Campus   Campus  Access   Data  Center   Campus  Services   ISE   PI   •  Клиент ассоциирован на AP: трафик передается как показано на схеме •  Клиент переключается на AP подключенную в другой L2 домен •  STA аутентифицируется на AP •  После аутентификации, весь клиентский трафик коммутируется на AP •  Проблема: Клиент находится в другой IP подсети, соединение нарушается 10.1.0.0/24 10.0.0.0/24 10.0.0.26/24
  • 12.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Обзор автономной архитектуры 12 12 Ключевые элементы: •  Это коммутация между проводным и беспроводным сегментами сети •  Беспроводной трафик может быть зашифрован •  Возможно централизованное применение политик с помощью RADIUS Ограничения: •  Сложно масштабировать •  Нельзя использовать сложные политики QoS •  Требуется ручная настройка RF параметров 802.3802.11 ISE / RADIUS Prime Radius SNMP/ (T)FTP / ssh Network Services
  • 13.
  • 14.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Централизованная архитектура WLAN Компоненты Access Points • Политики безопасности • Политики QoS • Управление RF • Роуминг • Полная информация о RSSI и SNR с каждой AP • Шифрование на уровне MAC • Мониторинг радиоэфира • Каждая AP является удаленным интерфейсом контроллера Switch/Routed Network Cisco WLAN Controller Cisco Prime Infrastructure SNMP v3 Web Browser Cisco Mobility Services Engine CAPWAP: Control And Provisioning of Wireless Access Points, (runs over UDP – 5247 Data port, 5246 control port) SOAP / XML
  • 15.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Обзор CAPWAP 15 §  CAPWAP это стандартный протокол, который позволяет Access Controller (AC è WLC) управлять группой Wireless Termination Points (WTP è AP). §  CAPWAP передает трафик управления и данных между WLC и АР –  Управляющий трафик всегда шифруется с помощью DTLS –  Трафик данных может быть зашифрован с помощью DTLS (это опционально) §  CAPWAP поддерживает только L3 режим WTP AC STA Business Application CAPWAP Data Plane CAPWAP Control Plane UDP 5246 UDP 5247
  • 16.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Режимы CAPWAP – трафик данных 16 WTP ACSTA Wireless Frame Wireless Frame 802.3 Frame Wireless Phy MAC Sublayer Wireless Frame 802.3 Frame CAPWAP Data Plane 802.3 Frame 802.3 Frame CAPWAP Data Plane Wireless Phy MAC Sublayer Wireless Phy MAC Sublayer Split MAC Local bridged MAC Tunneled local MAC CAPWAP Control Plane
  • 17.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Режимы CAPWAP – трафик данных 17 WTP ACSTA Wireless Frame Wireless Frame 802.3 Frame Wireless Phy MAC Sublayer Wireless Frame 802.3 Frame CAPWAP Data Plane 802.3 Frame 802.3 Frame CAPWAP Data Plane Wireless Phy MAC Sublayer Wireless Phy MAC Sublayer Split MAC Local bridged MAC Tunneled local MAC Local Mode FlexConnect Converged Access for Inter-WLC-Traffic CAPWAP Control Plane
  • 18.
  • 19.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Централизованное внедрение Основные аспекты при централизованном внедрении: •  Где разместить WLAN контроллер? •  Какое количество клиентов ожидается? •  Какая полоса пропускания на клиента требуется? •  Какой тип контроллера использовать? Wireless Frame 802.3 Frame CAPWAP Data Plane Wireless Phy MAC Sublayer Split MAC WTP ACSTA CAPWAP Control Plane
  • 20.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Где разместить контроллеры? Распределенные WLC 20 §  Каждый объект имеет собственный контроллер §  Каждое здание имеет собственную Mobility group §  Беспроводной трафик попадает в кампусную сеть на уровне распределения §  Несколько распределенных Wireless VLANs в кампусной сети WLCWLC L3 SiSi SiSi SiSi SiSiSiSi SiSi Core L3L3 Data Center SiSi SiSi Аспекты: HA, путь трафика, эффективность роуминга, стоимость
  • 21.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Где разместить контроллеры? Централизованные WLC 21 §  Концепция модуля беспроводных сервисов –  Однозначная точка входа беспроводного трафика в сеть §  Нет множества Wireless VLAN в сети §  Лучшая производительность при L2 роуминге §  Рекомендованный дизайн для кампусных сетей L3 SiSi SiSiSiSi SiSi Core L3L3 Data Center SiSi SiSi WLC WLC Wireless Service Block SiSi SiSi L2 SiSi SiSi Аспекты: Путь трафика, Пропускная способность и емкость контроллера
  • 22.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Где разместить контроллеры? Централизованные WLC 22 §  Концепция модуля беспроводных сервисов –  Однозначная точка входа беспроводного трафика в сеть §  Нет множества Wireless VLAN в сети §  Лучшая производительность при L2 роуминге §  Рекомендованный дизайн для кампусных сетей L3 SiSi SiSiSiSi SiSi Core L3L3 Data Center SiSi SiSi WLC WLC Wireless Service Block SiSi SiSi L2 SiSi SiSi Аспекты: Путь трафика, Пропускная способность и емкость контроллера Какой дизайн использовать в кампусной сети? А какой в распределенной сети филиалов? è Более детально рассмотрим далее!
  • 23.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Где разместить контроллеры? Централизованные WLC 23 §  Концепция модуля беспроводных сервисов –  Однозначная точка входа беспроводного трафика в сеть §  Нет множества Wireless VLAN в сети §  Лучшая производительность при L2 роуминге §  Рекомендованный дизайн для кампусных сетей L3 SiSi SiSiSiSi SiSi Core L3L3 Data Center SiSi SiSi WLC WLC Wireless Service Block SiSi SiSi L2 SiSi SiSi Аспекты: Путь трафика, Пропускная способность и емкость контроллера Консолидируя контроллеры… не создаем ли мы «узкое» место в сети?
  • 24.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Переподписка в LAN •  В проводной сети не все порты доступа подключены к ядру сети на скорости line-rate •  Дизайн с переподпиской считается нормальным Типичные примеры переподписки: 20:1 на коммутаторах доступа 4:1 на коммутаторах распределения Это дает переподписку 80:1 от уровня доступа до ядра сети! 24
  • 25.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Переподписка в LAN •  В проводной сети не все порты доступа подключены к ядру сети на скорости line-rate connected •  Дизайн с переподпиской считается нормальным Типичные примеры переподписки: 20:1 на коммутаторах доступа 4:1 на коммутаторах распределения Это дает переподписку 80:1 от уровня доступа до ядра сети! 25 Беспроводная сеть - это тоже технология доступа Для нее мы должны предусмотреть адекватные параметры переподписки
  • 26.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Сравнение контроллеров Какой контроллер выбрать? 26 2504 5508 WiSM-2 8510 5760 Max # of AP’s 75 500 1’000 6’000 1’000 Max Wireless I/O Gbps 1 8 20 10 60 Max Clients 1’000 7’000 15’000 64’000 12’000 # AP Groups 50 500 1’000 6’000 1’000 Over subscription rates 200 Mbps per AP 15:1 13:1 10:1 120:1 (20:1, if 1000 APs) 4:1 Over subscription rates 1000 Mbps per AP 75:1 63:1 50:1 600:1 (100:1, if 1000 APs) 17:1 Bandwidth per Client (Mbps) 1 1.1 1.3 0.2 5
  • 27.
  • 28.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public FlexConnect Local bridged MAC WTP ACSTA Wireless Frame 802.3 FrameWireless Phy MAC Sublayer Основные аспекты при использовании FlexConnect: •  Что я получу, используя FlexConnect? •  Что я потеряю, используя FlexConnect? •  Какие предъявляются требования? CAPWAP Control Plane
  • 29.

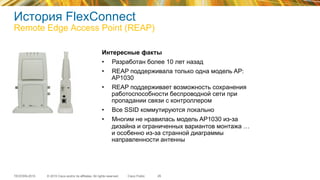

    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public История FlexConnect Remote Edge Access Point (REAP) 29 Интересные факты •  Разработан более 10 лет назад •  REAP поддерживала только одна модель AP: AP1030 •  REAP поддерживает возможность сохранения работоспособности беспроводной сети при пропадании связи с контроллером •  Все SSID коммутируются локально •  Многим не нравилась модель AP1030 из-за дизайна и ограниченных вариантов монтажа … и особенно из-за странной диаграммы направленности антенны
  • 30.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public История FlexConnect Hybrid Remote Edge Access Point (H-REAP) 30 Интересные факты •  Разработан ~9 лет назад •  В АР под управлением IOS появилась поддержка H-REAP •  H-REAP расширил функциональность беспроводной сети в случае пропадания связи с контроллером •  Дополнительно на H-REAP вы можете назначить для каждого SSID как коммутировать трафик – локально или централизованно (aka: на WLC)
  • 31.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public История FlexConnect FlexConnect 31 Интересные факты •  За прошедшие годы H-REAP постоянно развивался… •  Поэтому, начиная с версии ПО AireOS-Release 7.2, H-REAP был переименован в FlexConnect •  Концептуально, FlexConnect и H-REAP - это одно и тоже
  • 32.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Словарь FlexConnect 32 Connected Mode Когда FlexConnect АР имеет связь с контроллером (connected state), аутентификация клиентов происходит на контроллере. Standalone mode Если FlexConnect АР теряет связь с контроллером, то она переходит в автономный режим и самостоятельно выполняет аутентификацию клиентов. Local Switching Для заданного SSID трафик коммутируется в локальный VLAN на АР Central Switching Для заданного SSID трафик туннелируется до контроллера
  • 33.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Функциональность в режиме FlexConnect Обратитесь к матрице совместимости на www.cisco.com 33 Можно заметить: •  Используя FlexConnect, вы вряд ли лишитесь множества функций. •  Локальная коммутация лишит некоторых функций, но большинство не пострадают •  Локальная авторизация лишит многих функций, но некоторые не пострадают Документ доступен по ссылке: http://www.cisco.com/c/en/us/support/docs/wireless/5500-series-wireless-controllers/ 112042-technote-product-00.html ---------- Connected ---------- |Standalone
  • 34.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Аспекты дизайна FlexConnect Влияют ограничения WAN каналов 34 Deployment Type WAN Bandwidth (Min) WAN RTT Latency (Max) Max APs per Branch Max Clients per Branch Data 64 kbps 300 ms 5 25 Data 640 kbps 300 ms 50 1000 Data 1.44 Mbps 1 sec 50 1000 Data+Voice 128 kbps 100 ms 5 25 Data+Voice 1.44 Mbps 100 ms 50 1000 Monitor 64 kbps 2 sec 5 N/A Monitor 640 kbps 2 sec 50 N/A For Your Reference
  • 35.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Где разместить контроллеры? Централизованные WLC 35 §  Концепция модуля беспроводных сервисов –  Однозначная точка входа беспроводного трафика в сеть §  Нет множества Wireless VLAN в сети §  Лучшая производительность при L2 роуминге §  Рекомендованный дизайн для кампусных сетей L3 SiSi SiSiSiSi SiSi Core L3L3 Data Center SiSi SiSi WLC WLC Wireless Service Block SiSi SiSi L2 SiSi SiSi Аспекты: Путь трафика, Пропускная способность и емкость контроллера Такой дизайн будет работать лучше при использовании FlexConnect? è Более детально рассмотрим далее!
  • 36.
  • 37.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Архитектура решения Converged Access Компоненты Access Points • Политики безопасности • Политики QoS • Управление RF • Роуминг • Полная информация о RSSI и SNR с каждой AP • Мониторинг радиоэфира • Каждая AP является удаленным интерфейсом контроллера L2/L3 switched Network (no WAN) Cisco Prime Infrastructure SNMP v3 Web Browser Cisco Mobility Services Engine CAPWAP: Control And Provisioning of Wireless Access Points, (runs over UDP – 5247 Data port, 5246 control port) SOAP / XML CAPWAP
  • 38.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public B e n e f i t s • Built on UADP ASIC – Cisco’s Innovative Flexparser ASIC technology • Eliminates operational complexity • Single Operating System for wired and wireless •  L2/L3  Fast  Roaming   •  Clean  Air   •  Video  Stream   •  Radio  Resource   Management  (RRM)   •  Wireless  Security   •  Guest  Access   •  Radio  performance   •  802.11ac   Features: •  Stacking  and  HA   •  SGT  &  Advanced   Idenkty   •  Visibility  and  Control   •  Flexible  NetFlow   •  Granular  QoS   •  Smart  Operakons   •  EEM,  scripkng   •  IOS-­‐XE  Modular  OS   with  Extended   Maintenance   Features: Единая платформа для проводного и беспроводного доступа 2 0 + Y e a r s o f I O S R i c h n e s s – N o w o n W i r e l e s s WIRELESS WIRED
  • 39.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Converged Wired/Wireless Access – Benefits Scale with distributed wired and wireless data plane 480G stack bandwidth; 40G wireless/switch; efficient multicast Maximum resiliency with fast stateful recovery Layered network high availability design with stateful switchover Single platform for wired and wireless Common IOS, same administration point, one release Unified Access - One Policy | One Management | One Network Network wide visibility for faster troubleshooting Wired and wireless traffic visible at every hop Consistent security and quality of service control Hierarchical bandwidth management and distributed policy enforcement
  • 40.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Mobility Group PIISE MAMAMA Термины Converged Access Физические объекты – Mobility Agents (MAs) •  MA это первый уровень иерархии MA / MC •  Один MA на стек Catalyst 3850/3650 •  Формирует базу данных локально обслуживаемых клиентов •  Взаимодействует с Mobility Controller (MC) Mobility Agent
  • 41.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Mobility Group PIISE MAMAMA Термины Converged Access Физические объекты– Mobility Controllers (MCs) MC •  Обязательный элемент. Контролирует лицензии на AP •  Может работать на одном устройстве с МА •  Управляет мобильностью между MA •  Контролирует базу клиентов внутри Sub-Domain (1 x MC = One Sub-Domain) •  Осуществляет управление радиоэфиром (включая RRM) •  Можно группировать несколько МС in a Mobility Group Mobility Controller
  • 42.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Термины Converged Access Логические объекты– Switch Peer Groups Sub-Domain 1 MAMA MC MAMA SPG-A •  Состоит из нескольких Catalyst 3x50 как Mobility Agents (MAs), и MC •  Осуществляет роуминг внутри SPG (L2 / L3) •  MAs в SPG связаны «каждый с каждым» (автоматически при создании SPG) •  Быстрый роуминг внутри SPG •  Несколько SPG под управлением одного МС формируют Sub-Domain Switch Peer Group SPGs логическая, а не физическая конструкция SPGs может формироваться через Layer 2 или Layer 3 границы SPGs предназначена для ограничения роуминг трафика в сегменте, что повышает производительность и оптимизирует роуминг Текущая рекомендация формировать SPG на здание, на этаж внутри здания или на другие зоны где высока вероятность роуминга клиентов Роуминг трафик внутри SPG передается напрямую между МА в данном SPG (CAPWAP full mesh) Роуминг трафик между SPG передается через МС обслуживающий данные SPG Иерархическая Архитектура оптимизирована для масштабируемости и роуминга
  • 43.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Sub-Domain 1 MAMA SPG-A MAMA Термины Converged Access Логические объекты– Switch Peer Groups and Mobility Group Sub-Domain 2 MAMA MAMA SPG-BMC MCMobility Group •  Состоит из нескольких Catalyst 3x50 как Mobility Agents (MAs), и MC •  Осуществляет роуминг внутри SPG (L2 / L3) •  MAs в SPG связаны «каждый с каждым» (автоматически при создании SPG) •  Быстрый роуминг внутри SPG •  Несколько SPG под управлением одного МС формируют Sub-Domain Switch Peer Group •  Состоит из нескольких Mobility Controllers (MCs) •  Обеспечивает роуминг между MC (L2 / L3) •  Управление радиоэфиром (RRM, обрабатывается RF Group), Key Distribution for Fast Roaming •  Один Mobility Controller (MC) управляет RRM для всей RF Group •  Быстрый роуминг возможен между МС в одной Mobility Group Mobility Group
  • 44.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Где разместить контроллеры? Централизованные WLC 44 §  Концепция модуля беспроводных сервисов –  Однозначная точка входа беспроводного трафика в сеть §  Нет множества Wireless VLAN в сети §  Лучшая производительность при L2 роуминге §  Рекомендованный дизайн для кампусных сетей L3 SiSi SiSiSiSi SiSi Core L3L3 Data Center SiSi SiSi WLC WLC Wireless Service Block SiSi SiSi L2 SiSi SiSi Аспекты: Путь трафика, Пропускная способность и емкость контроллера Можно ли улучшить дизайн используя Converged Access? è Более детально рассмотрим далее!
  • 45.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public 45 Расписание •  Введение •  Позиционирование продуктов/архитектур •  Новейшие стандарты БЛВС •  Основы радио и радиопланирования •  Варианты дизайна БЛВС филиалов •  Дизайн кампусных БЛВС •  Отличительные особенности решения Cisco
  • 46.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public StandardsStandards Standards Экосистема Wi-Fi состоит из трех ключевых элементов Мой любимый J Стандартизация Сертификация Производители 46
  • 47.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public IEEE 802 – наверное, пример самой успешной группы стандартов IEEE … Sponsor IEEE Computer Society Formal goal Develops Local Area Network standards and Metropolitan Area Network standards. Current activities •  802.1 - architecture, internetworking, security, network management •  802.3 – Ethernet (40 years old in Nov 2013) •  802.11 – WLAN (Wi-Fi) •  802.15 – WPAN (Zigbee) •  802.16 - Broadband Wireless •  802.18 - Radio Regulatory •  802.19 – Coexistence •  802.21 - Handover Services •  802.22 - Wireless RAN •  802.24 – Smart Grid 47
  • 48.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Wi-Fi Alliance является всемирной торговой ассоциацией поставщиков 802.11 продуктов •  Сертифицирует совместимость 802.11 продуктов –  18 лабораторий в 8 странах –  16,949 сертифицированных продуктов с 2000 года •  Способствует общению внутри экосистемы –  Зачем сертифицироваться? –  … новые спецификации тестов •  Работает как лидер в процессах решения проблем, возникающих на пути Wi-Fi •  Замечание: Wi-Fi Alliance включил в себя Wi-Gig Alliance в 2013 году §  Целью является совместимость §  Продукты тестируются на базовую совместимость с «идеальными» устройствами §  Прагматичное решение, хорошо подходящее для индустрии БЛВС
  • 49.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Cisco – чемпион Wi-Fi стандартизации Как разработчик сертифицированных БЛВС продуктов •  Политика Cisco заключается в внедрении стандартов 802.11 максимально быстро •  Cisco в обязательном порядке проверяет совместимость своих продуктов путем сертификации Wi-Fi Alliance (наши продукты часто используются в качестве «идеальных») Как один из разработчиков открытых стандартов •  Сотрудники Cisco являются officers & major contributions в рабочих группах IEEE 802.11 •  Cisco является спонсором Wi-Fi Alliance 49
  • 50.

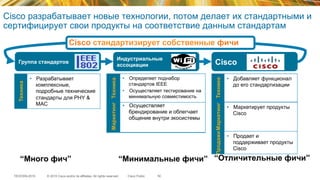

    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Cisco разрабатывает новые технологии, потом делает их стандартными и сертифицирует свои продукты на соответствие данным стандартам 50 “Много фич” “Отличительные фичи”“Минимальные фичи” Группа стандартов Cisco Индустриальные ассоциации •  Осуществляет брендирование и облегчает общение внутри экосистемы Маркетинг •  Разрабатывает комплексные, подробные технические стандарты для PHY & MAC Техника •  Определяет поднабор стандартов IEEE •  Осуществляет тестирование на минимальную совместимость Техника •  Добавляет функционал до его стандартизации Техника •  Продает и поддерживает продукты Cisco Продажи •  Маркетирует продукты Cisco Маркетинг Cisco стандартизирует собственные фичи
  • 51.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Wi-Fi соединение основано на семействе 802.11 PHY стандартов 802.11b 802.11a 802.11g 802.11n 802.11ah 802.11af 802.11ad Настоящее Прошлое 802.11ac 51 High Efficiency Wireless БудущееРатифицирован, но не внедрен
  • 52.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public 802.11ac: следующее поколение Wi-Fi уже здесь! Использование Технология Функционал Доступность •  Аналогичное 802.11n, но лучше •  Voice/video/data для домашнего/энтерпрайз рынков •  Эволюция 802.11n для 5ГГц •  Плюс MU-MIMO и плацдарм для Suite-B •  Размер соты аналогичен 802.11n •  Быстрее, чем 802.11n: в реальности до ~2.5Гбит/с •  Первый драфт стандарта - март 2012 •  Первая волна сертификации - 2013 IEEE802.11ac 52
  • 53.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public 802.11ac - эволюция 802.11n плюс несколько классных фич 53 Фича Комментарий Нет доступного спектра в 2,4ГГцТолько 5ГГц Каналы 80МГц Опционально 160МГц и 80+80МГц 802.11n имеет только QAM64256QAM До 8 ПП 1 ПП обязательно, 2 ПП для ТД Единый стандартный механизм (ECBF)Beamforming Классная новая технология! MU = Multi-UserMU-MIMO Небольшие улучшенияRTS/CTS Определение доступности вторичного каналаМодернизированный CCA “глухие места 802.11n оставлены умирать”Удалены рудименты
  • 54.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Почему 802.11ac быстрее? 54 8 4 256QAM@r5/6 64QAM@r5/6 40 80 160 Ширина канала (МГц) 802.11ac ТД 802.11n ТД Биты данных/ поднесущая Пространственные потоки
  • 55.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public CV 802.11ac – вершина 16-ти летнего развития технологии 55 802.11 802.11b 802.11a/g 802.11n 802.11ac 600 6900 1300 870 290 11 2 450 300 65 54 24 6900 3500 1730 290 Wave 1 (80МГц) Wave 2 (160МГц)
  • 56.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public 802.11ac в реальности может работать на скоростях ~3.5Gb/s (@PHY) или ~2.5Gb/s (@MAC) 1 Mandatory for battery devices, long GI 2 Mandatory for powered APs 80 MHz PHY rate MCS (QAMr5/6) Spatial streams 64 256 1 2901 430 3301 2 6502 870 3 9801 1300 4 1700 8 3500 160 MHz PHY rate MCS (QAMr5/6) Spatial streams 64 256 1 650 870 2 1300 1700 3 2000 2600 4 3500 8 6900 Easy Plausible Fantasy 56
  • 57.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public 802.11ac поддерживает расширенный режим RTS/CTS для динамического управления шириной канала •  Initiator передает RTSs на всех свободных каналах •  Responder передает CTSs на каналах: –  На которых от получил RTS –  Которые свободны –  Которые поддерживают агрегацию •  Initiator передает данные только по свободным каналам 57 Channels not clear at receiver RTS RTS RTS RTS CTS CTS Data frame TimeFrequency Initiator Responder Other
  • 58.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public 802.11ac может эффективно использовать широкие каналы •  Варианты широких каналов 11ac: 80МГц, 160МГц и 80+80МГц •  Выглядит как снижение числа доступных каналов для 11a/11n клиентов ... но это – не так! •  Совпадение Primary каналов необязательно, поэтому внедрение может состоять в основном из 40МГц каналов, плюс 80МГц режим ultra-speed 58 36404448 80 40 20 80 40 20 BSS1 BSS2 Time Frequency 20 80 40 80 40 20 80 40 80 40 20
  • 59.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Сертификация 11ac продуктов будет происходить в два этапа: Wave 1 в 2013 & Wave 2 во второй половине 2015* Q2 802.11ac D3.0 balloted Q3 Q4 Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4 Q1 Q2 Q3 2013 2014 2015 80 MHz 256QAM 1-3 SS 160 MHz 1-4 SS Optional MU-MIMO 802.11ac ratified Wave 1 certified Wave 2 certified? 2012 802.11ac D5.0 balloted 59 Q4
  • 60.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public 802.11ac использует MU-MIMO, что преобразует соты из «хабов» в подобие «коммутаторов» •  Single User MIMO в 802.11n отсылает один фрейм одному получателю •  Multi-user MIMO в 802.11ac отсылает несколько фреймов нескольким получателям –  ТД с четырьмя антеннами может отсылать по одному потоку трем смартфонам в одно время –  ТД отсылает один ПП каждому получателю и одновременно «обнуляет» эти потоки в направлении других получателей 60
  • 61.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public MU-MIMO – решение всех проблем? •  Преимущества MU-MIMO – не так очевидны, как могут показаться. –  перерождение хаба в свич происходит только в одном направлении •  Увеличение скорости от MU-MIMO зависит от множества часто меняющихся факторов: –  Типа клиентских устройств и их возможностей –  Расстояния до клиентов и их расположения –  Количества клиентов •  ТД должны выбирать между MU-MIMO и SU-MIMO для максимальной производительности в данный момент времени: –  Это – постоянный процесс •  Подробности от Cisco Technical Leader, Matt Silverman в видеоролике: –  http://techfieldday.com/video/cisco-mu-mimo-deep-dive/ 61
  • 62.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Когда-нибудь откроют весь спектр 5ГГц для 802.11ас… •  802.11ac разрешает использование каналов 20, 40, 80, 80+80 & 160МГц •  Использование нескольких 160МГц каналов требует больше частот, чем есть сейчас согласно решению ГКРЧ 09-05 •  В США и Европе запущен процесс разрешения использования дополнительных частот в диапазоне 5ГГц. Пойдет ли этим путем Россия?
  • 63.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Корпоративные заказчики должны переходить на сети Wi-Fi CERTIFIED ac Wave 1 в рамках обычного цикла обновления сети Рекомендации •  802.11ac, безусловно, является шагом вперед по сравнению с 802.11n и быстро становится стандартом де-факто •  Нет никакой необходимости немедленно демонтировать существующую инфраструктуры и выбрасывать устаревшие клиентские устройства, чтобы все заменить на 11ас •  Переход на технологию 11ас должен осуществляться в рамках стандартного цикла обновления сети 63
  • 64.
  • 65.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Wi-Fi QoS, в основном, основано на варианте IEEE 802.11e от Wi-Fi Alliance, названном WMM 65 Изначально 802.11 имел два варианта работы •  DCF: Distributed Coordination Function –  CSMA/CA access –  No QoS defined –  Wi-Fi Certified •  Point Coordination Function (PCF) –  Scheduled access using a super frame structure –  QoS defined –  Never Wi-Fi Certified 802.11e добавило два новых способа •  EDCA: Enhanced Distributed Channel Access –  CSMA/CA access –  QoS on 8 statistical priority levels •  HCF Controlled Channel Access (HCCA) –  Scheduled access at any time –  QoS defined Wi-Fi Alliance сертифицировал Wi-Fi QoS как WMM •  802.11e took so long to finish that the Wi-Fi Alliance decided to certify a subset of a variant called WMM •  This has caused ongoing issues ever since L •  There was also a non certified variant of HCCA called WMM-SA that is now defunct
  • 66.

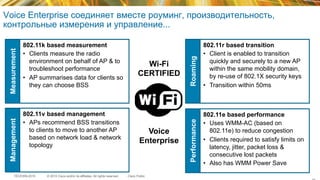

    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Voice Enterprise соединяет вместе роуминг, производительность, контрольные измерения и управление... 802.11k based measurement •  Clients measure the radio environment on behalf of AP & to troubleshoot performance •  AP summarises data for clients so they can choose BSS MeasurementManagement RoamingPerformance 802.11r based transition •  Client is enabled to transition quickly and securely to a new AP within the same mobility domain, by re-use of 802.1X security keys •  Transition within 50ms 802.11v based management •  APs recommend BSS transitions to clients to move to another AP based on network load & network topology 802.11e based performance •  Uses WMM-AC (based on 802.11e) to reduce congestion •  Clients required to satisfy limits on latency, jitter, packet loss & consecutive lost packets •  Also has WMM Power Save Wi-Fi CERTIFIED Voice Enterprise
  • 67.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public IEEE 802.11k, основанный на спецификациях CCХ, сфокусирован на “измерениях” •  802.11k was ratified in 2008 •  Was certified in Voice –Enterprise, and maybe in WNM •  Simplify and/or automate WLAN radio configuration •  Better utilise radio resources •  Achieve better performance in dense deployments •  Alert administrator of problems •  Notify clients of radio status •  Measurement reports –  Beacon –  Frame –  Channel Load –  Noise Histogram –  STA Statistics –  Location –  Neighbour Report –  Link Measurement –  Transmit Stream •  Other features –  Measurement Pilot StatusGoals Features Cisco •  Cisco contributed many CCX features to 802.11k amendment 67
  • 68.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Wi-F Voice Enterprise, используя 802.11r, уменьшает время роуминга в десятки раз 68 Source: Bangolae, Bell & Qi, “Performance Study of Fast BSS Transition using IEEE 802.11r”
  • 69.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public IEEE 802.11v (aka “the kitchen sink”) сфокусирован на “управлении” •  802.11v was ratified in 2011 •  Wi-Fi certifications could eventually include: –  Voice-Enterprise (done!) –  Network Power Save –  Operation & Troubleshooting (O&T) –  Location •  An extension of the 802.11k work into “management” of: –  STAs by APs –  WLANs by higher layers •  BSS transition management •  Co-located interfer. reporting •  Diagnostic & event reporting •  Flexible Multicast Service •  Multicast diagnostics reporting •  Multiple BSSID & SSID support •  Proxy ARP •  Presence & location •  TIM broadcast •  Traffic filtering service (TFS) StatusGoals “kitchensink”offeatures Cisco •  Cisco contributed many CCX features to 802.11v amendment 69
  • 70.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public IEEE 802.11ae предназначен для QoS фреймов управления •  802.11ae was ratified in 2012 •  It is unlikely that 802.11ae will be certified soon •  This could be a problem with increased use of management frames •  Define mechanisms for prioritizing IEEE 802.11 management frames using existing mechanisms for medium access •  Traditionally, management frame were transmitted at the highest priority •  However, this make less sense as management frames are used to transmit less time sensitive (albeit still useful) information •  802.11ae has been defined to allow management frames to be sent at appropriate priorities StatusGoals Features Cisco •  Cisco contributed many of the core ideas used in 802.11ae 70
  • 71.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public 71 Расписание •  Введение •  Позиционирование продуктов/архитектур •  Новейшие стандарты БЛВС •  Основы радио и радиопланирования •  Варианты дизайна БЛВС филиалов •  Дизайн кампусных БЛВС •  Отличительные особенности решения Cisco
  • 72.
  • 73.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public •  Сети Wi-Fi используют радио на основе стандартов IEEE 802.11 для обеспечения безопасного, надежного и быстрого беспроводного соединения, как правило, в ограниченной зоне (например, в здании или группе зданий). •  Сеть Wi-Fi соединяет электронные устройства между собой, с сетью Интернет и проводной сетью. •  Сети Wi-Fi в основном работают в нелицензируемых диапазонах 2.4 и 5 GHz, и чаще в двух диапазонах одновременно (dual-band). •  Нелицензируемый хорош с точки зрения того, что каждый может использовать его. •  Это не очень хорошо с точки зрения того, что из-за его общей модели использования, спектр, как правило, перегружен, что иногда приводит к помехам между устройствами. Что такое Wi-Fi?
  • 74.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Корпоративные Беспроводные сети •  Позволяет компаниям обеспечить различный уровень доступа для: –  Сотрудников –  Заказчиков –  Студентов / Контрактных работников –  Устройств (M2M) –  Других, в зависимости от задачи •  Дает возможность пользователю перемещаться без привязки к проводной инфраструктуре: РОУМИНГ •  Используется в разных вертикалях, с очень разными требованиями, включая БЕЗОПАСНОСТЬ Торговля Производство Финансы Здравоохранение Энергетика Гостиничный бизнес Образование Транспорт Спорт
  • 75.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Что такое 802.11? Что такое WiFi? •  Wi-Fi продукты разрабатываются в соответствии со стандартами IEEE-802.11 и сертифицируются на совместимость WiFi Alliance, чтобы иметь право использовать логотип •  802.11 технологии развиваются, и новым расширениям стандарта присваиваются буквы, 802.11a, 802.11b, и т. д. •  Прописные буквы обозначают специфические улучшения оригинального стандарта 802.11 •  Существует уже пять основных поколений 802.11, учитывая последний стандарт 802.11ac, но все они полу-дуплексные (как hub) •  Шестое поколение будет работать в других диапазонах (3.5GHz,900MHz,60Ghz) IEEE Wireless Standard Frequency Band(s) Bandwidth or Maximum data rate 802.11b 2.4GHz 11 Mbps 802.11a 5GHz 54 Mbps 802.11g 2.4GHz 54 Mbps 802.11n 2.4GHz and 5GHz 450 Mbps 802.11ac 5 GHz 6900 Mbps
  • 76.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Факт: 802.11ac здесь – а ваша сеть готова? 1997 – 2 mbps = максимум 1 SD видео поток. (level 2: 352x288, 30 img/sec, Extended profile H.264) 2015 – 1730 mbps = 34 1080p FHD видео потока (Level 4.1: 1920×1080, 30 img/sec, Extended profile – 50 mbps peak) или 7 x 4K UHD потока (Level 5.1: 4096×2160, 30 img/sec, Extended profile – 248 mbps peak) 600 Typical Min Std M ax Product max 6900 1300 870 290 11 2 450 300 65 54 802.11 802.11b 802.11a/g HT 802.11n VHT 802.11ac Wave1 (24) 6900 3500* 1730* 290 VHT 802.11ac Wave2 *Assuming 160 MHz is available and suitable 2003 201319991997 2009 2015
  • 77.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Кто имеет приоритет при передаче? 1.  Точка доступа 2.  Беспроводной клиент 3.  Все имеют одинаковый приоритет 77 802.11 использует CSMA/CA (Carrier Sense Multiple Access)/Collision Avoidance модель, в которой устройства (AP или клиенты) избегают коллизий начиная передачу только убедившись, что канал свободен. Предлагались другие методы доступа, которые позволяли АР организовать доступ к каналу в структурированном виде, но широкого практического применения они не имеют. 1.  Legacy Point Coordination Function (PCF) 2.  802.11e Hybrid Controlled Channel Access (HCCA)
  • 78.
  • 79.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Базовые понятия о радио… Battery is DC Direct Current Typical home is AC Alternating Current AC Frequency 50 Hz or 50 CPS – Cycles Per Second Волны меняют направление так быстро, что «утекают» из провода Популярные радиочастоты: AM Radio 520-1610 kHz Shortwave 3-30 MHz FM Radio 88 to 108 MHz Aviation 108-121 MHz Weather Radio 162.40 MHz GSM Phones 900 & 1800 MHz DECT Phones 1900 MHz Wi-Fi 802.11b/g/n 2.4 GHz Wi-Fi 802.11a/n 5 GHz Как часто ток меняет направление называется “частота” AC имеет очень низкую частоту 50Hz (циклов в секунду) Радиоволны измеряются в kHz, MHz и GHz Чем ниже частота, тем дольше радиоволна – Высокие частоты имеют более короткие волны и требуют больше энергии для передачи на определенное расстояние. Вот почему 2.4 GHz распространяется дальше, чем 5 GHz (при одинаковой мощности).
  • 80.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Wi-Fi Радио спектр Wi-Fi это “не лицензируемый” сервис Он начинался в диапазоне ISM Industrial Scientific Medical где не требовалось лицензировать устройства с таким малым радиусом действия. Первые частоты доступные для Wi-Fi были в диапазоне 2.4 GHz С ростом популярности сетей Wi-Fi регуляторы выделили дополнительные частоты в диапазоне 5 GHz. Частоты в которых работает Wi-Fi используются и другими сервисами, например радиолокация. В диапазоне 5GHz доступно больше частот, но используется механизм для совместной работы с лицензируемыми сервисом (RADAR) RAdio Detection And Ranging который называется (DFS) Dynamic Frequency Selection (метод автоматического выбора канала) 2.4 GHz 5 GHz
  • 81.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Повторное использование каналов в сети 6 1 11 Access Point Соседние AP используют разные каналы для снижения интерференции. В 2.4 GHz, доступно три непересекающихся канала В 5 GHz количество непересекающихся каналов зависит от ширины канала:
  • 82.

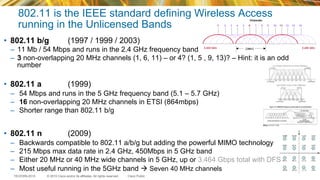

    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public 802.11 is the IEEE standard defining Wireless Access running in the Unlicensed Bands •  802.11 b/g (1997 / 1999 / 2003) –  11 Mb / 54 Mbps and runs in the 2.4 GHz frequency band –  3 non-overlapping 20 MHz channels (1, 6, 11) – or 4? (1, 5 , 9, 13)? – Hint: it is an odd number •  802.11 a (1999) –  54 Mbps and runs in the 5 GHz frequency band (5.1 – 5.7 GHz) –  16 non-overlapping 20 MHz channels in ETSI (864mbps) –  Shorter range than 802.11 b/g •  802.11 n (2009) –  Backwards compatible to 802.11 a/b/g but adding the powerful MIMO technology –  215 Mbps max data rate in 2.4 GHz, 450Mbps in 5 GHz band –  Either 20 MHz or 40 MHz wide channels in 5 GHz, up or 3.464 Gbps total with DFS –  Most useful running in the 5GHz band à Seven 40 MHz channels
  • 83.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public ПОСЛЕ Клиенты поддерживающие 5GHz автоматически помещаются в менее нагруженный диапазон 2.4GHz 2.4GHz Capable Speed 5GHz 5GHz Capable Speed 5GHz 5GHz Capable Speed Cisco BandSelect – Улучшает производительность и надежность Технология Cisco BandSelect Автоматический выбор диапазона 5GHz для двухдиапазонных устройств ДО Все клиенты загружают 2.4GHz снижая производительность сети 2.4GHz Capable Speed 2.4GHz 5GHz Capable Speed 5GHz Capable Speed 2.4GHz 2.4GHz Wireless Client Performance
  • 84.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Знай зоны потенциальных проблем Микроволновая печь (2450 MHZ) Архив, склад и т.п. Лестницы Шахта лифта Лаборатория Переговорная Кабинеты Open office Офис директора
  • 85.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Что происходит в эфире? •  Path Loss - ослабление: затухание с расстоянием •  Fading - затухание (зависит от частоты) •  Shadowing - затенение •  Reflection – отражение от больших объектов •  Refraction – преломление в зависимости от среды •  Scattering – рассеивание от малых препятствий •  Diffraction – дифракция на гранях reflection scattering diffractionshadowing refraction
  • 86.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Обратите внимание на другие беспроводные устройства…
  • 87.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Типичные источники интерференции в WLAN Bluetooth Microwave ovens Other WiFi Networks 802.11FH 2.4/5 GHz cordless phones radar • Игровые контроллеры • Беспроводные гарнитуры • Камеры видеонаблюдения • Системы безопасности • Сенсоры движения • Лампы дневного света • Pinball Machine (на самом деле)
  • 88.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public RF Duty Cycle более 30% = неустойчивое соединение 30% Duty Cycle более 50% в большинстве случаев не проходит ассоциация
  • 89.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Технология Cisco CleanAir Единственное аппаратное решение проактивной и автоматической защиты от источников интерференции ПОСЛЕ CleanAir снижает влияние RF интерференции улучшая надежность и производительность Wireless Client Performance ДО Интерференция снижает надежность и производительность AIR QUALITY PERFORMANCE AIR QUALITY PERFORMANCE
  • 90.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Технология CleanAir •  Анализатор спектра, который постоянно контролирует разделяемый частотный ресурс •  Оценивает влияние на производительность Wi-Fi; при необходимости автоматически меняет рабочую частоту •  CleanAir Radio ASIC: Только аппаратное решение может реально детектировать источники помех •  Рекомендация: Включать, если поддерживается AP (3500, 2600, 2700, 3600, 3700 и с версии 8.0 также 1600 и 1700 с CleanAir Express) Дополнительная информация: http://www.cisco.com/en/US/netsol/ns1070 •  В 32 раза точнее, чем стандартный WiFi чип •  Точная классификация •  Распознавание нескольких устройств •  CleanAir •  аппаратное решение
  • 91.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Особенности RF дизайна •  Правильно располагайте антенны •  Контролируйте радиоэфир •  Принимайте во внимание емкость, а не только зону покрытия •  Разные клиенты требуют разного размера соты:
  • 92.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Магия? •  Site Survey • Site Survey • Site Survey • Site Survey! •  Чаще всего невозможно предложить итоговую спецификацию для БЛВС… •  Очень важен личный опыт и опытный партнер, особенно при проектировании сетей для передачи голоса или видео
  • 93.
  • 94.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Эволюция технологии MIMO •  Старые WiFi системы используют технологию Single Input Single Output (SISO) –  Один поток данных •  Одна передающая антенна •  Одна приемная антенна –  Сильно деградирует качество из-за переотражений •  Производительность можно повысить, используя diversity антенны Time Received Signals Combined Results Time Single-input Single-output (SISO)
  • 95.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Эволюция технологии MIMO (продолжение) •  MIMO требует как минимум 2 приемника и два передатчика на диапазон –  Использует сложные алгоритмы для координации нескольких одновременных сигналов с нескольких антенн •  Улучшает качество сигнала Time Received Signals Combined Results Time Transmitter Receiver The Wireless Channel
  • 96.

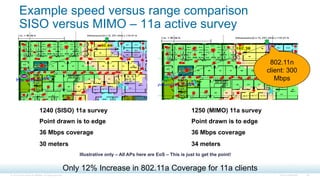

    Cisco Confidential© 2014Cisco and/or its affiliates. All rights reserved. 96 Example speed versus range comparison SISO versus MIMO – 11a active survey 1240 (SISO) 11a survey Point drawn is to edge 36 Mbps coverage 30 meters 1250 (MIMO) 11a survey Point drawn is to edge 36 Mbps coverage 34 meters 802.11n client: 300 Mbps Only 12% Increase in 802.11a Coverage for 11a clients Illustrative only – All APs here are EoS – This is just to get the point!
  • 97.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public MIMO использует сложные алгоритмы для повышения эффективности и надежности соединения Spatial multiplexing (SM) • Выполняется приемником и передатчиком • Несколько антенн передают одновременно на одном канале • Увеличивается пропускная способность • Требуется MIMO клиент Maximal ratio combining (MRC) • Выполняется приемником • Комбинируются несколько принимаемых сигналов • Повышается чувствительность приемника • Работает с MIMO и не MIMO клиентами Transmit beam forming (TBF) • Выполняется передатчиком • Обеспечивает прием сигналов в фазе • Повышается чувствительность приемника • Работает с MIMO и не MIMO клиентами message message message message message message message message message me ss age
  • 98.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Повышается скорость передачи для всех клиентов (Также применимо к 802.11ac) 450 Mbps 54 Mbps 36 Mbps
  • 99.

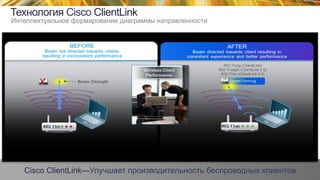

    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Технология Cisco ClientLink Cisco ClientLink—Улучшает производительность беспроводных клиентов Интеллектуальное формирование диаграммы направленности
  • 100.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Видео: ClientLink 3.0 и 256QAM Ссылка на видео: http://youtu.be/0q_shbSpOIA
  • 101.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Объединение каналов повышает скорость передачи •  802.11n поддерживает каналы шириной 20 или 40MHz, для 802.11ac дополнительно доступны 80 и 160-MHz –  Основной и дополнительный канал •  40 MHz = 2.2 агрегированных 20MHz канала •  Часто называется канал расширения •  Может быть выше или ниже основного канала –  Имеются механизмы защиты для клиентов поддерживающих 20 MHz В 802.11n доступна ширина канала 40 MHz
  • 102.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Улучшения на уровне MAC •  Для снижения избыточности 802.11n и 802.11ac используют агрегацию фреймов •  Малые фреймы комбинируются в общий с одним Media Access Control (MAC) заголовком Совместное использование автомобилей более эффективно, чем ездить одному Data Unit 802.11n Overhead Без агрегации пакетов С агрегацией пакетов 802.11 Overhead 802.11 Overhead 802.11 Overhead 802.11n/ac Overhead Data Unit Data Unit Data Unit Data Unit PacketPacketPacket PacketPacketPacket
  • 103.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public What does 802.11ac Wave 2 bring? •  Even Higher Levels of Performance –  Much faster data rates at almost 7 Gbps (maximum predicted in Wave-2)! •  Larger channels (up to 160-MHz), more spatial streams (up to 8) •  Reduced number of unused options in 802.11n specifications
  • 104.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public What about Multi-User MIMO (MU-MIMO) Does it work? Any caveats? •  802.11ac MU MIMO is like 802.11n MIMO, except instead of one client, there are up to three clients (potentially more in the next implementations) •  AP does pre-coding for all the clients within the Multi-Users (MU) group simultaneously •  In MU pre-coding, when AP beam-forms space-time streams to one client, it simultaneously null- steers those space-time streams to the rest. •  All users’ MPDUs are padded to the same number of OFDM symbols •  MU-MIMO is technically risky and challenging: •  Needs precise channel estimation (CSI) to maintain deep nulls •  Precise channel estimation adds overhead •  Rate adaptation is more difficult •  Throughput benefits are sensitive to MU grouping •  Knowing when to stop and revert to SU is key WFA Wave 2 only, and optional Null-steering: To send data to user 1, the AP forms a strong beam toward user 1, shown as the top-right lobe of the blue curve. At the same time the AP minimizes the energy for user 1 in the direction of user 2 and user 3. This is called "null steering" and is shown as the blue notches. Same logic applies to red and yellow beams.
  • 105.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Сравнение зон покрытия .11n и .11ac В .11ac доступно очень много скоростей Сначала мы оценили размер соты ТД 3600i для нескольких типов клиентских устройств. Затем повторили эти же тесты для 11ас клиентов и соответствующего модуля. Получившиеся результаты аналогичны клиентским устройствам 11n . Вывод .11n/11ac одинаковы с точки зрения зоны покрытия, но благодаря 80 МГц каналам и 256-QAM, 11ас предоставляет существенный выигрыш в производительности
  • 106.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public 11ac client Dell E6430 с Broadcom 3-ss Vs. 11n client Apple 3-ss Macbook Pro (Вывод) 802.11ac client @ 3-ss дает в два раза бОльшую производительность, чем 802.11n 3м 10м 23м Зависимость скорости от расстояния? Сравнение 802.11ac с 802.11n при использовании 3-SS клиентов
  • 107.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Miercom Cisco 3700 vs Aruba 225: http://www.miercom.com/2013/11/cisco-aironet-ap3702i/ 0   50   100   150   200   250   300   350   5   10   15   20   25   30   35   40   45   50   55   60   MEGABITS  PER  SECOND   NB  OF  CLIENTS   TCP  Downlink  Throughput  5ГГц  MulY-­‐Client:    Sixty  802.11ac  Clients   Cisco  3702i   Aruba  225
  • 108.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public
  • 109.
    Рекомендации по внедрениюБЛВС с точки зрения RF
  • 110.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public 802.11n/ac Wireless Deployment Guidelines Емкость и производительность Только данные Данные и голос •  Использование БЛВС «время от времени»(не основной вид доступа) •  Приложение, не требовательные к скорости (email, web, file access) •  ТД установлены каждые 25м •  Всегда используйте двухдиапазонные ТД (2.4ГГц и 5ГГц) •  Точность локации понижена •  БЛВС высокой емкость (основной вид доступа) •  Одновременная передача VoIP и данных •  Точки доступа установлены каждые 17 метров •  Всегда используйте двухдиапазонные ТД (2.4ГГц и 5ГГц) •  Точность определения местоположения хорошая
  • 111.

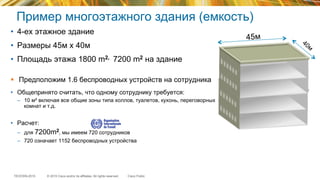

    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Пример многоэтажного здания (емкость) •  4-ех этажное здание •  Размеры 45м x 40м •  Площадь этажа 1800 m2, 7200 m2 на здание §  Предположим 1.6 беспроводных устройств на сотрудника •  Общепринято считать, что одному сотруднику требуется: –  10 м² включая все общие зоны типа холлов, туалетов, кухонь, переговорных комнат и т.д. •  Расчет: –  для 7200m2, мы имеем 720 сотрудников –  720 означает 1152 беспроводных устройства 45м
  • 112.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Дизайн БЛВС — Только данные ПОКРЫТИЕ: –  465 m2 на ТД (1 ТД каждые 25 м) •  на 7200 m2 офисного здания требуются 16ТД –  10% перекрытие сот для роуминга –  ТД, работающие на 60% мощности для CHDM •  в случае отказа ТД –  В среднем -75dBm на границе каждой соты •  должно проверяться радиообследованием Емкость: 1152 устройств на 16 ТД = 72 устройства на ТД: слишком много! Максимальные рекомендованные значения – примерно 50 устройств на ТД Покрытие/емкость… 16 ТД против 24 ТД (6 на этаж) à более точное предположение!
  • 113.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Дизайн БЛВС — Данные и голос Покрытие –  230 m2 на ТД (1 ТД каждые 17м) •  На 7200 m2 офиса требуются 31 ТД –  15% пересечение зон покрытия для роуминга –  ТД на мощности 60% от максимальной для отказоустойчивости –  В среднем -67dBm на границе каждой соты •  проверяем радиообследованием –  Обязательно Cisco Centralized Key Management, 802.11r, OKC/PKC •  уменьшаем задержки при роуминге –  Не рекомендуется включать Cisco Aggressive Load Balancing Емкость: 1152 устройств на 31 ТД = 37 устройств на ТД: уже лучше!
  • 114.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Дизайн БЛВС — Определение местоположения –  Общие требования для передачи Видео, Голоса или данных. –  Расположение ТД – критически важно! •  строим треугольники •  требуется как минимум три ТД •  располагаем ТД в шахматном порядке •  плотность ТД должна быть выше –  Калибровка модели распространения сигнала –  Антенны должны быть расположены на высоте не более 6 метров.
  • 115.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Готовность БЛВС к сервису локации Точка на карте здания готова к внедрению данного сервиса, если: § развернуто минимум 4ТД § минимум 3 ТД не далее 21 метра § Как минимум 1 ТД расположена в 3-ех из 4-ех квадрантах
  • 116.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public •  MSE реализует алгоритм позиционирования –  Определение местоположение (RF fingerprinting/modeling) –  Отсылка уведомления –  Статистическая обработка для аналитики –  Отображение всех устройств на карте объекта Cloud-­‐based   applicakon   (e.g.  Meridian)  OpenAPI   (SOAP/XML)   NMSP   Mobility  Services  Engine  (MSE)  w/   Mobile  Concierge  &  Locakon  Analykcs   Wireless  LAN  Controller   unified  or  FlexConnect   Wi-­‐Fi  Access  Point   (ТД)   Wi-­‐Fi  Access  Point   (ТД)   Wi-­‐Fi  Client   Wi-­‐Fi  Client   Cisco  Prime   Infrastructure   Intra/   Internet   LAN  or   WAN  SOAP/   XML
  • 117.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Если возможно, располагайте антенны таким образом, чтобы рядом не было экранирующих ее преград Примеры расположения ТД
  • 118.
  • 119.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Отключайте низкие скорости – пришло время! §  Disabled – недоступна для клиентов §  Supported – доступна для всех ассоциированных клиентов §  Mandatory – Клиент должен ее поддерживать, чтобы ассоциироваться §  Низшая mandatory rate - скорость отсылки beacons §  Наивысшая mandatory rate – скорость для передачи мультикаст трафика Каждый SSID отнимает время: §  Каждый SSID требует отдельного Beacon §  Каждый SSID будет анонсирован на минимальной mandatory скорости
  • 120.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Большие ячейки = низкая емкость
  • 121.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Маленькие ячейки = высокая емкость
  • 122.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Угол наклона трибуны – 21 градус Угол наклона антенны 48 градусов ТД12m Как покрыть стадион?
  • 123.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Каждое радио требует правильной антенны Cisco антенны отличаются цветом Голубой значит 5 ГГц Черный значит 2.4 ГГц Оранжевый означает два диапазона С ростом частоты антенна становится миниатюрнее Всенаправленная антенны излучает как лампа накаливания – во все стороны Направленная антенна излучает сигнал в определенном направлении Заметим: Мощность излучения антенна не увеличивает, она лишь фокусирует ее в определенном направлении
  • 124.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Расположение антенн •  Используйте максимальное поддерживаемое количество! •  Используйте на одной ТД антенны одного типа •  Ориентируйте их в одном направлении •  ТД со встроенными антеннами разработаны для горизонтального монтажа на потолок •  Величина пространственного разнесения антенн - компромисс –  рассчитывайте разнос антенн от ½ до 1 длины волны* –  *результаты зависят от окружающей обстановки. Разнесение на ½ длины волны дает максимальную вероятность избежать негативных эффектов, связанных с многолучевым распространением радиосигнала •  для 2.4ГГц ½ длины волны~ 6.35см •  для 5.2ГГц ½ длины волны ~ 2.8см receivers transmitters
  • 125.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Не монтируйте антенны слишком высоко •  Общее правило заключается в том, чтобы не располагать антенны выше 3м, т.к. эта высота оптимальна как с точки зрения радиопокрытия, так и алгоритмов позиционирования •  Общее правило антенна не должна монтироваться выше 6 метров. •  Если это необходимо, то есть варианты но нужна консультация специалиста •  В каждом случае нужно со всех сторон оценить реальную необходимость применения внешних антенн, т.к. в данном случае стоимость проекта существенно возрастает. 2.4 ГГц
  • 126.
    Cisco Confidential© 2014Cisco and/or its affiliates. All rights reserved. 126 Антенны: руководствуйтесь здравым смыслом Не думайте, что если у вас супер MIMO ТД, то ее можно монтировать где попало и как угодно!
  • 127.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Монтаж ТД (1x00, 2x00, 3x00) на стену Правильная ориентация диполей в этом случае Если Вы планируете использовать расширенный функционал, например, передачу голоса или позиционирование, то ТД надо монтировать на потолке. Когда монтаж на потолок невозможен, допускается повесить ТД на стену, но при этом необходимо ориентировать антенны как показано на картинках Т.к. дипольные антенны у ТД, висящей на стене, могут быть легко преднамеренно или нет переориентированы, то в данном случае имеет смысл использовать панельные (patch) антенны или специальные крепления для ТД (след. слайд). Кроме того, стены могут искажать ДН дипольной антенны, делая ее направленной, т.к. они могут содержать металлическую арматуру или каркас. Сам материал стены также вносит доп. затухание, искажающее ДН всенаправленной антенны. Замечание: потолок всегда лучше для монтажа ТД с точки зрения распространения сигнала. 127
  • 128.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Кронштейн для ТД Aironet 802.11n/ac wall Сторонний продукт This optional wall mount best positions the Access Point dipoles for optimum performance – Recommended for Voice applications, if you MUST mount the Access Point on a wall. Ceiling is a better location as the ТД will not be disturbed or consider using patch antennas on wall installations 128
  • 129.
    Как не надоделать…
  • 130.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Никогда не смешивайте разнородные антенны Антенны всегда должны «покрывать» одну область пространства Смотрите за поляризацией Как не надо делать 130
  • 131.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Если дипольная антенна находится рядом с металлическим объектом, она теряет свои всенаправленные свойства. Теперь это – патч, работающий при большом уровне многолучевых искажений Добавьте сюда металлические трубы. Как это вообще работало? Дипольные антенны, выглядывающие из металлического ящика и находящиеся в окружении металлических труб, становятся направленными антеннами с многолучевым искажением. Это ведет к увеличению повторных передач Совет: ТД как лампа освещения должна быть как можно ближе к клиентам и видима для них Не монтируйте ТД за потолком Да, это делают все. И если случаются проблемы – их очень дорого поправить
  • 132.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Минимизируйте многолучевость •  Соблазнительно повесить ТД на колонны или потолочные балки •  Но они отражают излучаемый и принимаемый сигналы •  При этом существенно понижается соотношения сигнал/шум Попытайтесь минимизировать отражения при выборе места монтажа
  • 133.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Потолочная ТД, смонтирована на стене за потолком и водопроводной трубой (что вы говорите? Плохое покрытие?) Как вообще не надо делать Радиоволны не любят металлические сетки…
  • 134.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Конечно, это – очень комфортное гнездо (ТД 1130 хорошо греются в процессе работы) Как не надо делать
  • 135.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Панельная антенна, ориентированная сразу в направлении металлической сетки. Помните про многолучевые искажения? Как не надо делать никогда
  • 136.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Выводы §  Cisco предлагает хорошие ТД, контроллеры и антенны, а также продвинутые алгоритмы управления радиоподсистемой §  Однако это не поможет, если при проектировании и монтаже БЛВС не были учтены хотя бы простейшие принципы распространения радиоволн: “Радио имеет значение”
  • 137.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public 137 Расписание •  Введение •  Позиционирование продуктов/архитектур •  Новейшие стандарты БЛВС •  Основы радио и радиопланирования •  Варианты дизайна БЛВС филиалов •  Дизайн кампусных БЛВС •  Отличительные особенности решения Cisco
  • 138.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Что такое филиал? •  Полный или частичный набор сервисов? •  Требования безопасности/анализа трафика? •  Сколько сотрудников? Размер помещения? •  Тип WAN каналов / отказоустойчивость? •  Одинаковые настройки во всех филиалах? •  Маршрутизатор является частью сервиса SP, или принадлежит компании? •  Гостевой доступ? Как и где? •  Как добавить БЛВС? AAA? WAN Enterprise Campus/HQ Prime? Branch Site ISR
  • 139.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Очень маленький филиал – домашний офис – одна ТД •  Cisco Virtual Office Solution •  VPN tunnel from the router •  Автономная IOS AP •  VPN tunnel from each PC
  • 140.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Небольшой филиал – до 10 ТД Cisco FlexConnect несколько вариантов контроллеров Flex 7500 Virtual Controller Branch (Controller in DC) •  5 to 200 APs •  3000 clients •  500 Mbps •  300 to 6000 APs •  64,000 clients •  1 Gbps central
  • 141.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Небольшой филиал – до 10 ТД FlexConnect (ex-HREAP) ISE SSID Data SSID Guest Remote Location Controller Trunk Trunk links MSE WAN Prime SSID Voice •  Centralized control plane •  FlexConnect mode of operation: –  Connected mode vs Standalone •  Data plane flexibility –  Local vs Central switching –  Configured per SSID •  FlexConnect Local switching –  VLANs are added at access switch –  Not all features are supported (L3 roaming, Mesh, WGB support, etc) •  HA will preserve locally switched traffic •  Mostly deployed over a WAN –  RTT below 300 ms for data (100 ms for voice) –  Minimum 500 bytes WAN MTU (with max four fragmented packets)
  • 142.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public FlexConnect Glossary 142 Standalone Mode When FlexConnect AP cannot reach Controller, it goes into standalone state and does client authentication by itself. Local Switching Data traffic switched onto local VLANs for an SSID Central Switching Data traffic tunneled back to WLC for an SSID Connected Mode When FlexConnect AP can reach Controller, it gets help from controller to complete client authentication. Reminder
  • 143.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Средний филиал – до 25 ТД Local controller onsite Remote Site B Remote Site A WLC-25xx WLCM for ISR/ISR-G2 Backup Central Controller WAN Central Site Remote Site C Cat-3650 CAPWAPCisco 2500 Series Controller Catalyst 3650 Virtual Controllers (vWLC)
  • 144.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Что за сеть можно сделать из 25ТД? Data + Voice coverage per AP: 230 m² per Cisco’s guidelines 25 AP * 230m² = 5750 m² branch Assuming 10 m² per employee (including all shared areas like lobby, restrooms, kitchen …) per the ILO (International Labor Organisation): This is an up to 575 employees branch office! If you consider an average of 1.6 wireless devices per employee to be the norm now, this means a little less (920) than the 1000 devices limit of the 3650 in this branch. 1000 devices on 25 APs means an average of 40 devices per AP in this building
  • 145.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Филиал с локальным контроллером •  Единые настройки для всех филиалов •  Layer-3 роуминг внутри филиала (IPv4 и IPv6) •  Application Visibility and Control •  RFID tags for advanced location Note: If you have ISR/ISR G2 at branch site, then it is recommended to use the IOS Firewall at edge for unified access policies. Преимущества над FlexConnect
  • 146.
  • 147.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public FlexConnect
  • 148.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Обзор технологии FlexConnect •  Management и data plane разделены •  Data Plane может быть: –  Centralized (трафик SSID отсылается на WLC) –  Local (трафик SSID отсылается в локальный VLAN) •  Два режима работы: –  Connected (когда WLC доступен) –  Standalone (когда WLC недоступен) •  Режим коммутации трафика настраивается для каждой ТД и каждого WLAN (SSID) –  Начиная с 7.3, split tunneling поддерживается для каждого WLAN: ТД осуществляет трансляцию адресов своих клиентов •  FlexConnect Group: –  Определяет домен Fast L2 Roaming, настройки резервных Radius серверов и отвечает за быстрое обновление ПО WAN Central Site Remote Office with FlexConnect Centralized Traffic Centralized Traffic Local Traffic Cluster of WLC
  • 149.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public FlexConnect Design: ключевые факторы Controller  Plaborm   Controller  Price   Price  per  AP  ($)   WS-SVC-WISM2-1-K9 $29,995.00 299 WS-SVC-WISM2-K-K9 $167,995.00 167 AIR-CT7510-300-K9 $47,995.00 159 AIR-CT7510-6K-K9 $650,000.00 108 AIR-CT5508-12-K9 $10,995.00 916 AIR-CT5508-500-K9 $104,995.00 209 AIR-CT8510-300-K9 $75,000.00 250 AIR-CT8510-6K-K9 $1,050,000.00 175 Virtual controller + Price of the server 150 Цена лицензии на одну ТД
  • 150.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public FlexConnect Design: ключевые факторы •  Note: 12 kbps per AP is worse case scenarios, tested with aWIPS, CleanAir, Location services on. Best case scenario is around 1-2 kbps Ограничения WAN Deployment Type WAN Bandwidth (Min) WAN RTT Latency (Max) Max APs per Branch Max Clients per Branch Data 64 kbps 300 ms 5 25 Data+Voice 128 kbps 100 ms 5 25 Monitor 64 kbps 2 sec 5 N/A Data 640 kbps 300 ms 50 1000 Data+Voice 1.44 Mbps 100 ms 50 1000 Monitor 640 kbps 2 sec 50 N/A Reminder
  • 151.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public FlexConnect эволюционировал со временем For Your Reference FlexConnect Features Release Version AAA-VLAN Override, ALCs & P2P Blocking 7.2 Smart AP Image Upgrade 7.2 External Web-Auth & Mobile Device On-boarding 7.2 Flex 7500 Scalability improvements 7.3 VLAN Based Central Switching 7.3 Split-tunneling 7.3 Work Group Bridge (WGB) Support 7.3 Bi-Directional Rate Limiting 7.4 ISE BYOD Registration & Provisioning 7.4 AAA-ACL & AAA-QoS Override 7.5 EAP-TLS & PEAP Support for Local Authentication 7.5 Ethernet disconnect detection and Fallback 7.6 VideoStream for Local Switching 8.0 Faster time to deploy 8.0 FlexConnect on Mesh APs 8.0 Application Visibility and Control (AVC) 8.1 VLAN Name override for FlexConnect 8.1
  • 152.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Сценарий отказа FlexConnect •  FlexConnect продолжит работу –  Без влияния на локально коммутируемые SSID –  Централизованно коммутируемые клиенты будут отключены •  Ключи для статической аутентификации хранятся локально на FlexConnect AP •  Теряемый функционал –  RRM, WIDS, location, остальные режимы ТД –  Web authentication, NAC Отказ WAN 152 Remote Site WAN Central Site Application Server
  • 153.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Сценарий отказа FlexConnect •  FlexConnect перейдет в режим standalone –  Без влияния на локально коммутируемые SSID –  Централизованно коммутируемые клиенты будут отключены •  CCKM роуминг в пределах FlexConnect group •  FlexConnect AP ищет новый WLC, подключается к нему, синхронизирует свою конфигурацию, после чего начинает ходить централизованно коммутируемый трафик. •  Локально коммутируемые клиентские сессии не переустанавливаются во время восстановления ТД. Отказ контроллера при резервировании N+1 153 Remote Site WAN Central Site Application Server
  • 154.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Сценарий отказа FlexConnect •  Особенности: –  Без влияния на локально коммутируемые SSID –  Переподключение централизованно коммутируемых клиентов (AP SSO) –  Отсутствие влияния или минимальное влияние на локально коммутируемых клиентов (Client SSO, v7.5+) •  FlexConnect ТД не переходит в режим standalone •  ТД продолжает работу в режиме connected с новым active контроллером 154 WAN Application Server Remote Office Central Site Active Standby Отказ контроллера в режиме SSO
  • 155.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Особенности FlexConnect Некоторые фичи недоступны в standalone или даже connected режимах –  MAC/Web Auth in Standalone Mode –  RFID tags for advanced location –  L3 Mobility (IPv6 and IPv4) –  SXP TrustSec Полный список « FlexConnect Feature Matrix » http://www.cisco.com/en/US/products/ps6366/products_tech_note09186a0080b3690b.shtml Ограничения функциональности
  • 156.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public FlexConnect и VLANы в филиале •  ТД FlexConnect можно подключать как к access, так и к trunk порту •  VLAN mapping можно настраивать для каждой ТД, для AP Group или с помощью шаблона PI
  • 157.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Использование AP Group •  AP groups give the ability to statically map Wi-Fi service (WLAN) to VLAN based on physical location •  Users see the same Wi-Fi service on all sites. •  Admin can monitor and filter based on different IP@ each site •  Can also be used to have smaller Wi-Fi subnets •  For example per floor subnets in a building. Per AP Group SSID to VLAN Mapping 157 Corporate-­‐Data   Corporate-­‐Data   Corporate-­‐Data   VLAN-­‐1   VLAN-­‐2   VLAN-­‐3   Manufacturing  Site   Store   Central  Site       WAN/MAN   AP  Group  1   Head  Office   AP  Group  2   AP  Group  3
  • 158.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public FlexConnect ACL – Split Tunneling •  Split tunneling позволяет коммутировать локально часть трафика WLAN , который настроен как central switched •  Split tunneling использует NAT/PAT вместе с ACL для локальной коммутации •  Split tunneling использует IP адрес ТД для NAT/PAT Обзор WLCFlexConnect AP CAPWAP WAN Central Server Central Traffic Local Printer NAT/PAT ACL Local Traffic
  • 159.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public FlexConnect Group: Local Backup Authentication •  Обычно аутентификацию производится централизованно •  При отказе WAN канала ТД могут аутентифицировать клиентов локально •  Каждая FlexConnect ТД имеет локально БД пользователей •  Уже подключенные клиенты, прошедшие аутентификацию, продолжают работать •  Клиенты во время роуминга могут: CCKM fast roaming или Local re-authentication Backup Scenario Remote Site WAN Central Site Central RADIUS Fast Secure Roaming FlexConnect Group 1Supported Security Types Release Version LEAP 6.0 EAP-FAST 6.0 PEAP 7.5 EAP-TLS 7.5
  • 160.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public WAN FlexConnect Smart AP Image Upgrade Smart AP Image Upgrade use a « master » AP in each FlexConnect Group to download the code. Other FlexConnect AP download the code from the master locally 1. Download WLC upgraded firmware (will become primary) 2. Force the « boot image » to be the secondary (and not the newly upgraded one) to avoid parallel download of all AP in case of unexpected WLC reboot 3. WLC elect a master AP in each FlexConnect Group (can be also set manually) Overview Remote Site-1 Remote Site-N Prime Wireless LAN Controller Primary Secondary Firmware Image New OldNewNewOld Central Site Master AP
  • 161.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public WAN FlexConnect Smart AP Image Upgrade 4.  Master AP « Pre-download » the AP firmware in the secondary « boot image » (will not disrupt the actual service)—Can be started group per group to limit WAN exhaust 5.  Slave AP « Pre-download » the AP firmware from the Master AP 6.  Change the « boot image » of the WLC to the new image 7.  Reboot the controller Description (Cont…) OldNewNewOld NewOld Central Site Remote Site-1 Remote Site-N Prime Wireless LAN Controller Primary Secondary Firmware Image Primary Secondary AP Firmware Image NewOld Primary Secondary AP Firmware Image Master AP
  • 162.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Ссылки •  FlexConnect Branch Controller Deployment Guide: http://www.cisco.com/en/US/products/ps11635/ products_tech_note09186a0080b7f141.shtml
  • 163.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public
  • 164.
    Cisco Confidential© 2014Cisco and/or its affiliates. All rights reserved. 164 Эволюция БЛВС в среднем/крупном филиале “Catalyst 3650 - наш новый контроллер БЛВС в филиале” DMZ Prime ISE 16 4 Employee Guest Guest Anchor Catalyst 2960X® ISR 2900/3900 WAN WLC 2504 DMZ Prime ISE WAN 16 4Employee Guest Guest Anchor Catalyst 3650 ISR AX Традиционный подход Cat. 3650 как КБЛВС в филиале •  Выделенный КБЛВС (2504 до 75 ТД) •  Несколько устройств, которыми надо управлять •  1Гбит/с трафика БЛВС •  До 1000 клиентов •  Cat. 3650 обслуживает проводных и беспроводных клиентов– 40Гбит/с для БЛВС •  До 1000 проводных и беспроводных клиентов, 25 ТД •  Full IOS based branch, HA capable Цена сравнима с традиционным решением 3650*  vs.     2K-­‐X**   2K-­‐XR***   Кол-­‐во  ТД   5   29%   -­‐9%   10   24%   -­‐8%   15   10%   -­‐13%   20   9%   -­‐12%   25   1%   -­‐15%   * 24 Port PoE IP Base w/1G UpL ** LAN Base + 2504 WLC *** IP Lite + 2504 WLC
  • 165.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Access Points UA /3K UA 3K Режимы развертывания Converged Access в филиалах DMZ   ISEPrime UA 3K 165Employee Guest Controller-less BRANCH Controller-less larger BRANCH PrimeISE WAN   AP CAPWAP Tunnels INTEGRATED CONTROLLER Capwap Tunnel Standard Ethernet, No Tunnels Guest Tunnel from Switch to DMZ Controller 3650 3650 •  Up to 25 Access Points with 3650 •  Up to 1000 Clients per branch with 3650 •  All WAN Services Available (local termination) •  Up to 50 Access Points with only 3650s •  Up to 2000 Clients with only 3650s •  Visibility, Control and resiliency MC MAMC MA MC MA
  • 166.

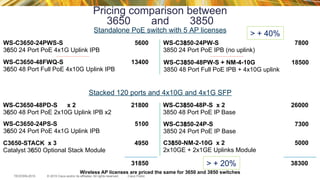

    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Pricing comparison between 3650 and 3850 WS-C3650-24PWS-S 5600 3650 24 Port PoE 4x1G Uplink IPB WS-C3650-48FWQ-S 13400 3650 48 Port Full PoE 4x10G Uplink IPB Standalone PoE switch with 5 AP licenses Stacked 120 ports and 4x10G and 4x1G SFP WS-C3650-48PD-S x 2 21800 3650 48 Port PoE 2x10G Uplink IPB x2 WS-C3650-24PS-S 5100 3650 24 Port PoE 4x1G Uplink IPB WS-C3850-24PW-S 7800 3850 24 Port PoE IPB (no uplink) WS-C3850-48PW-S + NM-4-10G 18500 3850 48 Port Full PoE IPB + 4x10G uplink WS-C3850-48P-S x 2 26000 3850 48 Port PoE IP Base WS-C3850-24P-S 7300 3850 24 Port PoE IP Base C3650-STACK x 3 4950 Catalyst 3650 Optional Stack Module C3850-NM-2-10G x 2 5000 2x10GE + 2x1GE Uplinks Module 31850 38300 Wireless AP licenses are priced the same for 3650 and 3850 switches > + 20% > + 40%
  • 167.

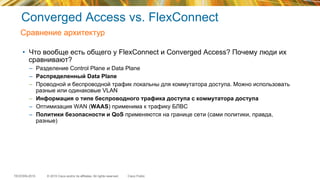

    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Converged Access vs. FlexConnect •  Что вообще есть общего у FlexConnect и Converged Access? Почему люди их сравнивают? –  Разделение Control Plane и Data Plane –  Распределенный Data Plane –  Проводной и беспроводной трафик локальны для коммутатора доступа. Можно использовать разные или одинаковые VLAN –  Информация о типе беспроводного трафика доступа с коммутатора доступа –  Оптимизация WAN (WAAS) применима к трафику БЛВС –  Политики безопасности и QoS применяются на границе сети (сами политики, правда, разные) Сравнение архитектур
  • 168.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Converged Access vs. FlexConnect •  В данном сравнении мы рассматривали только режим FlexConnect Local Switching: –  С точки зрения архитектуры и поддерживаемых фич Flex Central switching очень похож на режим Centralized deployment (ТД в Local mode) •  В данном сравнении было рассмотрено решение Converged Access solution на базе только 3650/3850: –  Один или несколько стеков, то МС встроен в стек, а не является отдельным контроллером! •  В данном сравнении мы использовали следующие входные данные: –  Филиал с числом ТД менее 25 –  Требуется передача голоса и быстрый роуминг –  Требуется отказоустойчивость •  На настоящий момент СА не поддерживает ряд фич и режимов работы ТД Дьявол в деталях
  • 169.

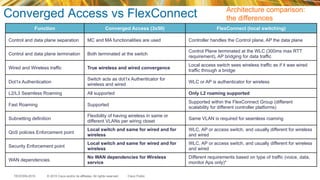

    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Converged Access vs FlexConnect Architecture comparison: the differences Function Converged Access (3x50) FlexConnect (local switching) Control and data plane separation   MC and MA functionalities are used   Controller handles the Control plane, AP the data plane   Control and data plane termination   Both terminated at the switch   Control Plane terminated at the WLC (300ms max RTT requirement), AP bridging for data traffic   Wired and Wireless traffic   True wireless and wired convergence   Local access switch sees wireless traffic as if it was wired traffic through a bridge   Dot1x Authentication   Switch acts as dot1x Authenticator for wireless and wired   WLC or AP is authenticator for wireless   L2/L3 Seamless Roaming   All supported   Only L2 roaming supported   Fast Roaming   Supported   Supported within the FlexConnect Group (different scalability for different controller platforms)   Subnetting definition   Flexibility of having wireless in same or different VLANs per wiring closet   Same VLAN is required for seamless roaming   QoS policies Enforcement point   Local switch and same for wired and for wireless   WLC, AP or access switch, and usually different for wireless and wired   Security Enforcement point   Local switch and same for wired and for wireless   WLC, AP or access switch, and usually different for wireless and wired   WAN dependencies   No WAN dependencies for Wireless service   Different requirements based on type of traffic (voice, data, monitor Aps only)*
  • 170.

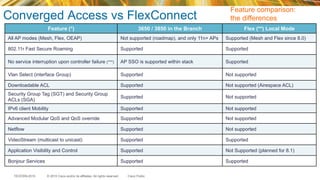

    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Converged Access vs FlexConnect Feature comparison: the differences Feature (*) 3650 / 3850 in the Branch Flex (**) Local Mode All AP modes (Mesh, Flex, OEAP)   Not supported (roadmap), and only 11n+ APs Supported (Mesh and Flex since 8.0) 802.11r Fast Secure Roaming Supported Supported No service interruption upon controller failure (***) AP SSO is supported within stack Supported Vlan Select (interface Group) Supported Not supported Downloadable ACL Supported Not supported (Airespace ACL) Security Group Tag (SGT) and Security Group ACLs (SGA) Supported Not supported IPv6 client Mobility Supported Not supported Advanced Modular QoS and QoS override Supported Not supported Netflow   Supported Not supported VideoStream (multicast to unicast)   Supported Supported Application Visibility and Control Supported Not Supported (planned for 8.1) Bonjour Services Supported Supported
  • 171.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Варианты внедрения БЛВС в филиале (менее 25 ТД) •  Converged Access имеет много преимуществ по сравнению с FlexConnect: –  Единая платформа –  Единая точка применения политик QoS и безопасности как для проводного, так и беспроводного трафика –  Нет зависимости от WAN •  Функционал: CA предоставляет примерно одинаковый функционал, что и AireOS в режиме local –  Все равно, что иметь контроллер 2504/5508 в каждом офисе, но без отдельного устройства •  FlexConnect дает преимущества, когда в филиалах не планируется замена коммутаторов или используются коммутаторы других производителей. Резюме
  • 172.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Резюме: варианты сети филиала Доступно нескольких опций, в зависимости от размера •  1 ТД: автономная, CVO Router •  До 10 ТД: FlexConnect с vWLC, 7500 или 5508/WiSM-2 •  До 25 ТД: Converged Access, FlexConnect, Local 2504 2500 Virtual WLC e.g. UCS-E on ISR G2 Flex 7500 Catalyst 3850 Virtual Controller Контроллер в филиале Контроллер в ЦОД •  5 to 75 APs •  1000 clients •  1 Gbps •  5 to 200 APs •  3000 clients •  500 Mbps •  1-50 APs per switch/stack (Directly connected APs) •  2000 clients per stack •  40 Gbps per switch •  5 to 200 APs •  3000 clients •  500 Mbps •  300 to 6000 APs •  64,000 clients •  1 Gbps central •  1-25 APs per switch/stack (Directly connected APs) •  1000 clients per stack •  40 Gbps per switch Catalyst 3650
  • 173.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Бонус: а что, если сэкономить?
  • 174.

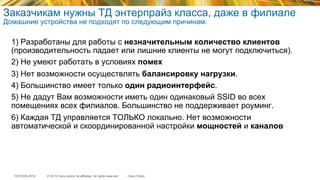

    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Заказчикам нужны ТД энтерпрайз класса, даже в филиале Домашние устройства не подходят по следующим причинам: 1) Разработаны для работы с незначительным количество клиентов (производительность падает или лишние клиенты не могут подключиться). 2) Не умеют работать в условиях помех 3) Нет возможности осуществлять балансировку нагрузки. 4) Большинство имеет только один радиоинтерфейс. 5) Не дадут Вам возможности иметь один одинаковый SSID во всех помещениях всех филиалов. Большинство не поддерживает роуминг. 6) Каждая ТД управляется ТОЛЬКО локально. Нет возможности автоматической и скоординированной настройки мощностей и каналов
  • 175.

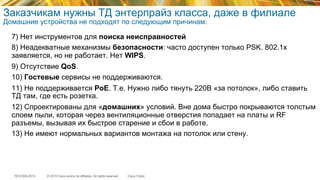

    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Заказчикам нужны ТД энтерпрайз класса, даже в филиале Домашние устройства не подходят по следующим причинам: 7) Нет инструментов для поиска неисправностей 8) Неадекватные механизмы безопасности: часто доступен только PSK. 802.1x заявляется, но не работает. Нет WIPS. 9) Отсутствие QoS. 10) Гостевые сервисы не поддерживаются. 11) Не поддерживается PoE. Т.е. Нужно либо тянуть 220В «за потолок», либо ставить ТД там, где есть розетка. 12) Спроектированы для «домашних» условий. Вне дома быстро покрываются толстым слоем пыли, которая через вентиляционные отверстия попадает на платы и RF разъемы, вызывая их быстрое старение и сбои в работе. 13) Не имеют нормальных вариантов монтажа на потолок или стену.
  • 176.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public 176 Расписание •  Введение •  Позиционирование продуктов/архитектур •  Новейшие стандарты БЛВС •  Основы радио и радиопланирования •  Варианты дизайна БЛВС филиалов •  Дизайн кампусных БЛВС •  Отличительные особенности решения Cisco
  • 177.
  • 178.

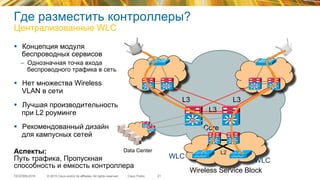

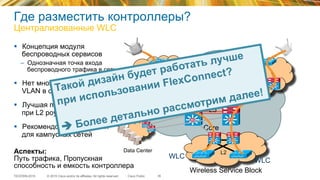

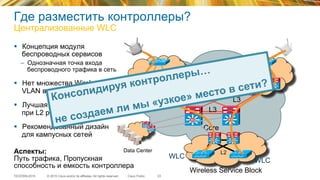

    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Где разместить контроллеры? Централизованные WLC 178 §  Концепция модуля беспроводных сервисов –  Однозначная точка входа беспроводного трафика в сеть §  Нет множества Wireless VLAN в сети §  Лучшая производительность при L2 роуминге §  Рекомендованный дизайн для кампусных сетей L3 SiSi SiSiSiSi SiSi Core L3L3 Data Center SiSi SiSi WLC WLC Wireless Service Block SiSi SiSi L2 SiSi SiSi Аспекты: Путь трафика, Пропускная способность и емкость контроллера
  • 179.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Mobility Group Data Center / Service block Кампусный дизайн: CUWN Централизованный режим ТД-Controller CAPWAP Tunnel 802.11 Control Session + Data Plane LEGEND ТД ТД ТД ТД Inter-Controller EoIP / CAPWAP Tunnel SSID2 SSID3 Intranet EoIP Mobility Tunnel ( ≤7.2 or 7.4) CAPWAP Option in 7.3, ≥  7.6 SSID1 Inter-Controller (Guest Anchor) EoIP / CAPWAP Tunnel Internet Известная, Проверенная архитектура SSID – VLAN Mapping (at controller) CAPWAP Tunnels Заметки – •  ТД / WLC туннель CAPWAP это стандарт IETF •  Используются порты UDP – •  5246: Шифрованный управляющий трафик •  5247: Трафик данных (не шифрован или DTLS шифрован (настраивается) •  Туннели между WLC •  EoIP – IP Protocol 97 … В версии AireOS 7.3 добавлена поддержка CAPWAP •  Используется для L3 роуминга между контроллерами и гостевого трафика Encrypted (see Notes) WLC #2 “Guest” Anchor WLC WLC #1 PI ISE
  • 180.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Mobility Group Intranet EoIP Mobility Tunnel ( ≤7.2 or 7.4) CAPWAP Option in 7.3, ≥  7.6 Data Center / Service block PI ISE ТД ТД ТД ТД SSID2 SSID3SSID1 Internet CAPWAP Tunnels Кампусный дизайн: CUWN Функции контроллера LEGEND “Guest” Anchor WLC Mobility Controller Контролирует роуминг, RRM, лицензии АР, WIPS, и т.п. MC MC MC MC Mobility Agent Терминирует туннели CAPWAP, Формирует базу клиентов MA MA MA MA WLC #2 WLC #1
  • 181.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Layer 2 Mobility Group WiSM2s / 5508s Data Center- DMZ SiSi SiSi SiSi SiSi Data Center Campus Services SiSi SiSi Campus Guest Anchors Internet SiSi SiSi SiSi SiSi Campus Access MC MC MC MA MA MA MC MA MC MA PI ISE PoP   PoA   Point of Presence (PoP) и Point of Attachment (PoA) – •  PoP точка, где трафик беспроводного пользователя появляется в проводной сети •  Назначается IP адрес •  Применяются политики безопасности •  PoA точка, где трафик беспроводного пользователя выходит из CAPWAP туннеля •  Меняется когда пользователь перемещается с одной АР на другую •  Применяются механизмы роуминга и QoS •  Теперь рассмотрим как роуминг работает когда пользователь перемещается в данной модели внедрения … Кампусный дизайн: Централизованный режим Point of Presence (PoP), Point of Attachment (PoA)
  • 182.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Кампусный дизайн: Централизованный режим Mobility Group, детально Описание  Mobility:   •  Группа Wireless LAN Controllers (WLCs) в сети с одинаковым именем Mobility Group •  Обеспечивает бесшовный и быстрый роуминг для клиентов •  До 24 WLC в одной Mobility Group, настраивается вручную •  Туннели «каждый с каждым» между WLC в Mobility Group Сообщения могут передаваться с помощью Multicast •  Mobility Control Messages UDP порт 16666 для нешифрованного трафика •  Пользовательский трафик EoIP (IP protocol 97) или CAPWAP (UDP 5246) •  Поддерживается NAT между WLC WLC  1   WLC  2   WLC  3   WLC  4   Mobility  Group
  • 183.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Campus Design: CUWN Mobility Domain (List), Details Mobility  Domain  (List)  defined:   •  Group of controllers configured on a single WLC that specifies members in different mobility groups •  Provides seamless Mobility for clients (client keep original IP address) •  Up to 72 WLCs in one WLC’s Mobility List •  Full mesh of tunnels between members Messages can be sent using Multicast •  Mobility Control Messages UDP port 1666 for un-encrypted traffic •  User Data traffic EoIP (IP protocol 97) •  NAT between members is supported             Mobility  Group  1   Mobility  Group  2   Mobility  Domain   For  Your   Reference
  • 184.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Client  Database   Client  Database   Mobility  Message  Exchange   Roaming  Data  Path   client   context   VLAN  X   •  Layer 2: тот же VLAN есть на каждом контроллере •  Клиентский контекст перемещается с WLC1 на WLC2 •  Клиентская база данных обновляется (новая АР, политики безопасности) •  Клиент становится ЛОКАЛЬНЫМ для WLC-2. WLC-2 анонсирует доступность клиента •  Не требуется обновление IP адреса. Трафик передается как показано WLC  1   WLC  2   Mobility  Message  Exchange   Кампусный дизайн: Централизованный режим Роуминг между контроллерами (Layer 2), детально
  • 185.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Layer 2 Mobility Group WiSM2s / 5508s Data Center- DMZ SiSi SiSi SiSi SiSi Data Center Campus Services SiSi SiSi Campus Guest Anchors Internet SiSi SiSi SiSi SiSi Campus Access MC MA MC MA PI ISE MC MC MC MA MA MA •  Изначально PoP и PoA пользователя are совмещены на одном контроллере •  Контроллеры в ЦОД используют общий набор пользовательских VLAN •  Трафик пользователя передается как показано… Кампусный дизайн: Централизованный режим Layer 2 роуминг (Кампусное внедрение) PoA   PoP
  • 186.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Layer 2 Mobility Group WiSM2s / 5508s Data Center- DMZ SiSi SiSi SiSi SiSi Data Center Campus Services SiSi SiSi Campus Guest Anchors Internet SiSi SiSi SiSi SiSi Campus Access MC MA MC MA PI ISE MC MC MC MA MA MA PoA   PoP   •  Теперь пользователь перемещается на АР управляемую другим контроллером внутри общей Mobility Group … •  PoP и PoA пользователя перемещаются на новый контроллер (возможно, т.к. Все контроллеры используют одинаковые пользовательские VLAN) … •  После роуминга трафик пользователя передается как показано … Кампусный дизайн: Централизованный режим Layer 2 роуминг (Кампусное внедрение)
  • 187.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Client  Database   Client  Database   Mobility  Message  Exchange   client   context   •  Layer 3: разные клиентские VLAN на контроллерах •  WLC-2 знает, что у него нет VLAN X •  Клиентский контекст копируется с WLC1 на WLC2 •  База данных клиентов обновляется (новая АР и политики безопасности) WLC  1   WLC  2   client   context   VLAN  X   VLAN  Z   Кампусный дизайн: Централизованный режим Роуминг между контроллерами (Layer 3), детально
  • 188.

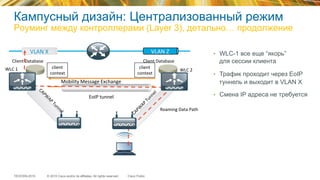

    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Client  Database   Client  Database   Roaming  Data  Path   client   context   •  WLC-1 все еще “якорь” для сессии клиента •  Трафик проходит через EoIP туннель и выходит в VLAN X •  Смена IP адреса не требуется WLC  1   WLC  2   VLAN  X   VLAN  Z   client   context   EoIP  tunnel       Кампусный дизайн: Централизованный режим Роуминг между контроллерами (Layer 3), детально… продолжение Mobility  Message  Exchange
  • 189.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Data Center Campus Services ISE PI Data Center- DMZ SiSi SiSi SiSi SiSi Data Center Campus Services SiSi SiSi Campus Guest Anchors Internet SiSi SiSi SiSi SiSi Campus Access PI ISE MC MA MC MA •  Изначально PoP и PoA пользователя совмещены на одном контроллере •  Заметка – в этой модели внедрения предполагается, что на контроллерах не используются общие пользовательские VLAN (т.е. Контроллеры в разных L3 сегментах) •  Трафик пользователя передается как показано… Кампусный дизайн: Централизованный режим Layer 3 роуминг Layer 3 Mobility Group5508 / WiSM-2 5508 / WiSM-2 MC MA MC MA PoP PoA
  • 190.

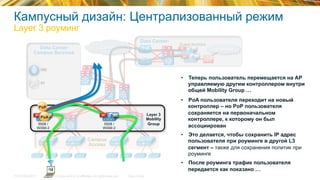

    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Data Center Campus Services ISE PI Data Center- DMZ SiSi SiSi SiSi SiSi Data Center Campus Services SiSi SiSi Campus Guest Anchors Internet SiSi SiSi SiSi SiSi Campus Access PI ISE MC MA MC MA Layer 3 Mobility Group5508 / WiSM-2 5508 / WiSM-2 •  Теперь пользователь перемещается на АР управляемую другим контроллером внутри общей Mobility Group … •  PoA пользователя переходит на новый контроллер – но PoP пользователя сохраняется на первоначальном контроллере, к которому он был ассоциирован •  Это делается, чтобы сохранить IP адрес пользователя при роуминге в другой L3 сегмент – также для сохранения политик при роуминге •  После роуминга трафик пользователя передается как показано … Кампусный дизайн: Централизованный режим Layer 3 роуминг PoP MC MA MC MA PoA
  • 191.

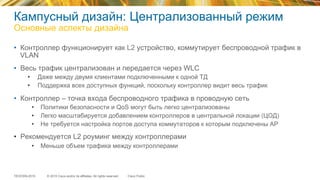

    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Кампусный дизайн: Централизованный режим Основные аспекты дизайна •  Контроллер функционирует как L2 устройство, коммутирует беспроводной трафик в VLAN •  Весь трафик централизован и передается через WLC •  Даже между двумя клиентами подключенными к одной ТД •  Поддержка всех доступных функций, поскольку контроллер видит весь трафик •  Контроллер – точка входа беспроводного трафика в проводную сеть •  Политики безопасности и QoS могут быть легко централизованы •  Легко масштабируется добавлением контроллеров в центральной локации (ЦОД) •  Не требуется настройка портов доступа коммутаторов к которым подключены АР •  Рекомендуется L2 роуминг между контроллерами •  Меньше объем трафика между контроллерами
  • 192.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public PSTN CUCM WiSM2s  /   5508s   Wired  policies   implemented   on  switch   Wireless  policies   implemented   on  controller   MC MA MC MA PoP   PoA   Traffic Flows, Unified Wireless – •  In this example, a VoIP user is on today’s CUWN network, и is making a call from a wireless hиset to a wired hиset … •  We can see that all of the user’s traffic needs to be hairpinned back through the centralized controller, in both directions … In this example, a total of 9 hops are incurred for each direction of the traffic path (including the controllers – Layer 3 roaming might add more hops) … The same traffic paths are incurred for voice, video, data, etc. – all centralized Separate policies и services for wired и wireless users Campus Design: Centralized Mode Traffic Flow
  • 193.
  • 194.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Sub-Domain #1 Sub-Domain #2 Mobility Group SPG SPG PIISE MAMAMA MAMAMA MCMC Converged Access Обзор решения
  • 195.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public                 Fast  Roam   New  AuthenYcaYon   Mobility  Group   Mobility  Subdomain  A   Mobility   Controller   Peer  Group  2   50ms   80ms   120ms   >  250ms  14ms   Mobility  Subdomain  B   Peer  Group  1  Mobility   Agent   Converged Access Mobility Architecture Mobility   Controller
  • 196.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public 3650   3850   Sup8E   CT5760   CT5508   WiSM2     3.3.x  SE   (Supported    /   Recommended  *)   3.3.x  SE   (Supported    /   Recommended  *)   3.7  SE   (Supported    /   Recommended  *)   3.3.x  SE   (Supported    /   Recommended  *)   AireOS  7.6.x    &  8.0.x   AireOS  7.6.x    &  8.0.x   Mobility  Controller  Mode   Yes   Yes   Yes   Yes**   Yes   Yes   ТД  Supported   25   50   50   1000  /  600   500   1000   Clients  Supported   1000   2000   2000   12000  /  7000   7000   15000   Mobility  Agent  Mode   Yes   Yes   Yes   N/A   N/A   N/A   Number  of  MC  in  Mobility   Domain   8  /  2   8  /  2   8  /  2   72  /  2   72   72   Number  of  MAs  in  Sub-­‐domain   (per  MC)   16  /  8   16  /  8   16  /  8   350  /  32     350   350   ТД  Scale  (Per-­‐Domain)   200  /  50   250  /  100   250  /  100   72000  /  1200   36000   72000   Рекомендации  дизайна  Converged  Access       *    Текущие  рекомендованные  значения   **    CT5760  предпочтительная  платформа  для  отдельного  MC   Converged Access – Масштабируемость и совместимость – режим Converged Access For  Your   Reference   Функциональность  MC  в  AireOS  только  для  задач  миграции  и  будет  убрана  в  версии  ПО  после  AireOS  8.0
  • 197.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public For  Your   Reference   3650  /  3850  /  Sup8E   CT5760   CT5508   WiSM2   3.3.x  SE   3.3.x  SE   (Supported  /   Recommended  *)   AireOS  7.6.x    &  8.0.x   AireOS  7.6.x    &  8.0.x   Centralized  Mode  Support   N/A   Yes   Yes   Yes   Centralized  -­‐  ТД   N/A   1000  /  600     500   1000   Centralized  -­‐  Clients  Supported   N/A   12000  /  7000   7000   15000   FlexConnect  &  Mesh  Support   No   No   Yes   Yes   Centralized  -­‐  Number  of  MCs   in  Mobility  Domain   N/A   72  /  2   72   72   Рекомендации  дизайна  Converged  Access  –  централизованный  режим       *    Текущие  рекомендованные  значения     Converged Access Масштабируемость и совместимость – централизованный режим
  • 198.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public 3650  /  3850  /  Sup8E   CT5760   CT5508   WiSM2   3.3.x  SE   3.3.x  SE   AireOS  7.6.x    &  8.0.x   AireOS  7.6.x    &  8.0.x   Mixed  MC  (“CA”  &  Centralized)  Mode   No   Yes**   Yes   Yes   IRCM    (Inter-­‐Release  Controller  Mobility)   Yes   Yes   Yes   Yes   Guest  Anchor  Interoperability   Yes   Yes   Yes   Yes   -­‐  Guest  Anchor  Mode   No   Yes   Yes   Yes   -­‐  Foreign  Anchor  Mode   Yes   Yes   Yes   Yes   Рекомендации  дизайна  Converged  Access  –  гибридный  режим       **    CT5760  предпочтительная  платформа  для  отдельного  MC   Converged Access – Совместимость – Гибридный режим For  Your   Reference
  • 199.

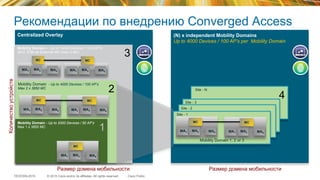

    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public 3 Рекомендации по внедрению Converged Access 2 1 Mobility Domain - Up to 4000 Devices / 100 AP’s Max 2 x 3850 MC Centralized Overlay Количествоустройств Размер домена мобильности Mobility Domain - Up to 2000 Devices / 50 AP’s Max 1 x 3850 MC Размер домена мобильности MC MA1 MA2 MA8 … 4 Site - N MC MA1 MA2 MA8 … MC MA1 MA2 MA8 … Site - 3 Site - 2 Mobility Domain 1, 2 or 3 Site - 1 MC MA1 MA2 MA8 … MC MA1 MA2 MA8 … (N) x independent Mobility Domains Up to 4000 Devices / 100 AP’s per Mobility Domain Mobility Domain – Up to 14000 Devices / 1200 AP’s WLC 5760 as External MC (max 2 MC) MC MA1 MA2 MA8 … MC MA1 MA2 MA8 …
  • 200.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Central Location PIISE DMZ WAN Guest Anchor(s) MC MA Характеристики •  Независимость от WAN канала (в сравнении с FlexConnect) поскольку пропускная способность и задержка отражаются только на гостевом трафике •  Возможность применения расширенного QoS, оптимизации WAN трафика, NetFlow, и других сервисов для беспроводного и проводного трафика •  Поддерживается Layer 3 роуминг •  Поддерживается VideoStream и оптимизация мультикаст трафика •  Высокая доступность за счет резервирования MA/MC внутри стэка 3x50 – обеспечивает доступность БЛВС при недоступности WANканала или выходе из строя коммутатора в стэке Применимо Для небольших внедрений До 25 / 50 ТД Converged Access – малый объект Нет выделенных контроллеров, Catalyst 3x50 как MC и MA
  • 201.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Converged Access МС на базе Catalyst 3650 – Функциональность Насколько большой может быть зона покрываемая 25 АР? •  Примем следующие предположения: 1 ТД на 230 м2 – обычно достаточно для определения местоположения и работы CMX •  10 м2 на сотрудника – в соответствии с •  1.6 устройство у сотрудника 25 AР на 230м2/ТД = 5750м2 = 575 Сотрудников 575 Сотрудников на 1.6 Устройство у сотрудника = 920 беспроводных клиентов Цифры удваиваются для решения на базе Catalyst 3850 Цифры еще раз удваиваются для дизайна с 2 MC и 2 SPG Напоминание
  • 202.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Central Location PIISE DMZ WAN Guest Anchor(s) MC MA Характеристики •  Независимость от WAN канала (в сравнении с FlexConnect) поскольку пропускная способность и задержка отражаются только на гостевом трафике •  Возможность применения расширенного QoS, оптимизации WAN трафика, NetFlow, и других сервисов для беспроводного и проводного трафика •  Поддерживается Layer 3 роуминг •  Поддерживается VideoStream и оптимизация мультикаст трафика •  Высокая доступность за счет резервирования MA/MC внутри стэка 3x50 – обеспечивает доступность БЛВС при недоступности WAN канала или выходе из строя коммутатора в стэке Применимо Для небольших внедрений До 25 / 50 ТД Converged Access – малый объект Нет выделенных контроллеров, Catalyst 3x50 как MC и MA
  • 203.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public SiSi WAN Central Location PIISE DMZ Switch Peer Group MC MA MA MAMA До 25 / 50 ТД Характеристики •  Независимость от WAN канала (в сравнении с FlexConnect) поскольку пропускная способность и задержка отражаются только на гостевом трафике •  Возможность применения расширенного QoS, оптимизации WAN трафика, NetFlow, и других сервисов для беспроводного и проводного трафика •  Поддерживается Layer 3 роуминг •  Поддерживается VideoStream и оптимизация мультикаст трафика •  Высокая доступность за счет резервирования MA/MC внутри стэка 3x50 – обеспечивает доступность БЛВС при недоступности WAN канала или выходе из строя коммутатора в стэке Применимо для небольших и средних внедрений Guest Anchor(s) Дизайн может включать несколько стэков – один стэк MC/MA, остальные только MА Converged Access – Малый / Средний объект Нет выделенных контроллеров, Catalyst 3x50 как MC, несколько MA
  • 204.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Central Location PIISE DMZ SiSi SiSi WAN Switch Peer Groups MA MAMC MA Mobility Group До 50 / 100 ТД Характеристики •  Нет выделенного контроллера, даже для большого объекта •  Возможность применения расширенного QoS, оптимизации WAN трафика, NetFlow, и других сервисов для беспроводного и проводного трафика •  Поддерживается Layer 3 роуминг •  Поддерживается VideoStream и оптимизация мультикаст трафика •  Высокая доступность за счет резервирования MA/MC внутри стэка 3x50 – обеспечивает доступность БЛВС при недоступности WAN канала или выходе из строя коммутатора в стэке MC MA Применимо для больших внедренийGuest Anchor(s) Converged Access – Больший объект Нет выделенных контроллеров, несколько Catalyst 3x50 как MC и MA
  • 205.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Central Location PIISE DMZ SiSi SiSi WAN Switch Peer Group Mobility Group MA MAMA MA MC MC Guest Anchor(s) Характеристики •  Большая масштабируемость так как используются выделенные контроллеры для MC, совместно с коммутаторами Catalyst как MA •  Возможность применения расширенного QoS, оптимизации WAN трафика, NetFlow, и других сервисов для беспроводного и проводного трафика •  Поддерживается Layer 3 роуминг, VideoStream и оптимизация мультикаст трафика •  Высокая доступность за счет резервирования MA (стэк коммутаторов) и резервирования MC •  Более простой дизайн по сравнению с вариантом МА/МС на базе коммутаторов 3650/3850 > 100 ТД (600 ТД max. рекомендуется с одним МС на базе 5760, 1200 ТД max. рекомендуется с двумя МС на базе 5760) Применимо для больших внедрений Converged Access – Большой объект Выделенные контроллеры как MC, Catalyst 3x50s как MA
  • 206.

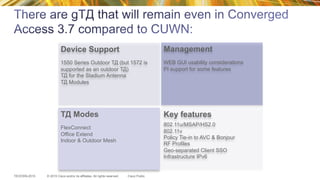

    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Device Support 1550 Series Outdoor ТД (but 1572 is supported as an outdoor ТД) ТД for the Stadium Antenna ТД Modules Key features 802.11u/MSAP/HS2.0 802.11v Policy Tie-in to AVC & Bonjour RF Profiles Geo-separated Client SSO Infrastructure IPv6 ТД Modes FlexConnect Office Extend Indoor & Outdoor Mesh Management WEB GUI usability considerations PI support for some features
  • 207.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public 207 Расписание •  Введение •  Позиционирование продуктов/архитектур •  Новейшие стандарты БЛВС •  Основы радио и радиопланирования •  Варианты дизайна БЛВС филиалов •  Дизайн кампусных БЛВС •  Отличительные особенности решения Cisco
  • 208.
  • 209.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Autonomous   FlexConnect   Centralized   Converged  Access   Traffic  Distributed  at  AP   Traffic  Centralized     at  Controller   Traffic  Distributed  at  Switch  Standalone  APs   Target Positioning Small Wireless Network Branch Campus Branch and small Campus High Availability •  Can only claim AP quality •  No RF HA •  No Network layer HA •  No services •  Full RF HA •  Client SSO when Local Switching •  Most complete solution •  Exploits HA in IOS switches Key Considerations •  Very limited •  If HA is a requirement, change to a WLC-based deployment •  Branch with WAN BW and latency requirements •  Full features •  Catalyst 3650/3850 in the access layer WAN   Варианты отказоустойчивости Режимы развертывания БЛВС
  • 210.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public N+1 Failover (Deterministic, stateless HA) Each Controller has to be configured separately Available on all controllers Crosses L3 boundaries Flexible: 1:1, N:1, N:N HA-SKU available (> 7.4) AP SSO (SSID Stateful switchover) Release: 7.3 and 7.4 WLC: 5508, WiSM2, 7500, 8510 Direct physical connection Same HW and SW 1:1 box redundancy AP state is synched No SSID downtime HA-SKU available (> 7.4) Client SSO Minimum release: 7.5 WLC: 5508, WiSM2, 7500, 8510 L2 connection Same HW and software 1:1 box redundancy Active Client State is synched No Application downtime HA-SKU available Требования Преимущества ДоступностьсетиОтказоустойчивость – Централизованный режим For  Your   Reference
  • 211.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Централизованный режим: переключение N+1 •  Administrator statically assigns APs a primary, secondary, and/or tertiary controller –  Assigned from controller interface (per AP) or Prime Infrastructure (template-based) –  You need to specify Name and IP if WLCs are not in the same Mobility Group •  Преимущества: –  Предсказуемость: easier operational management –  Faster failover times –  “Fallback” option in the case of failover –  More flexible and powerful redundancy design options (1:1, N:1, N:N:1) •  Недостатки: –  Stateless redundancy –  More upfront planning and configuration WLAN-Controller-A WLAN-Controller-B WLAN-Controller-C Primary: WLAN-Controller-A Secondary: WLAN-Controller-B Tertiary: WLAN-Controller-C Primary: WLAN-Controller-B Secondary: WLAN-Controller-C Tertiary: WLAN-Controller-A Primary: WLAN-Controller-C Secondary: WLAN-Controller-A Tertiary: WLAN-Controller-B
  • 212.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Switch Client SSO since 7.5 как это работает HA & SSO activated Active WLC Standby WLC AP Join
  • 213.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Switch Client SSO since 7.5 Как это работает AP Info Sync Active WLC Standby WLC AP Join Client Associate
  • 214.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Switch Client SSO since 7.5 Как это работает AP & Client Info Sync Active WLC Standby WLCClient Associate
  • 215.

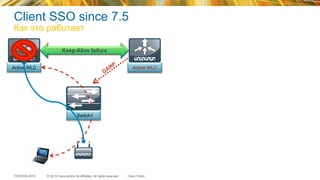

    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Switch Client SSO since 7.5 Как это работает Active WLC Standby WLC Keep-Alive failure Active WLC
  • 216.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Switch Client SSO since 7.5 Как это работает Active WLC Standby WLC Active WLC AP session intact. Does not re-establish capwap
  • 217.

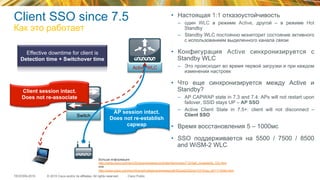

    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Switch Client SSO since 7.5 Как это работает Active WLC AP session intact. Does not re-establish capwap Client session intact. Does not re-associate Effective downtime for client is Detection time + Switchover time •  Настоящая 1:1 отказоустойчивость –  один WLC в режиме Active, другой – в режиме Hot Standby –  Standby WLC постоянно мониторит состояние активного с использованием выделенного канала связи •  Конфигурация Active синхронизируется с Standby WLC –  Это происходит во время первой загрузки и при каждом изменении настроек •  Что еще синхронизируется между Active и Standby? –  AP CAPWAP state in 7.3 and 7.4: APs will not restart upon failover, SSID stays UP – AP SSO –  Active Client State in 7.5+: client will not disconnect – Client SSO •  Время восстановления 5 – 1000мс •  SSO поддерживается на 5500 / 7500 / 8500 and WiSM-2 WLC Больше информации: http://www.cisco.com/en/US/docs/wireless/controller/technotes/7.5/High_Availability_DG.html или http://www.cisco.com/en/US/prod/collateral/wireless/ps6302/ps8322/ps10315/qa_c67-714540.html
  • 218.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Active Controller Hot Stand-by Controller RP 1 RP 2 Централизованный режим: Stateful Switch Over Физическое соединение контроллеров •  5500/7500/8500 have dedicated Redundancy Port •  Only direct connection supported in 7.3 and 7.4 •  L2 connection is supported in 7.5 and after •  WiSM-2 have dedicated Redundancy VLAN which is used to synch configuration from Active to Standby WLC •  Redundancy VLAN should be a non-routable VLAN, meaning a Layer 3 interface should not be created for this VLAN •  Can be deployed in single chassis OR can also be deployed between multiple chassis using VSS or L2 connection (7.5+) •  Requirements for L2 connection: RTT Latency: < 80 ms; Bandwidth: > 60 Mbps; MTU: 1500 Multi Chassis Connectivity Single Chassis Connectivity L2 network (7.5+)
  • 219.
  • 220.

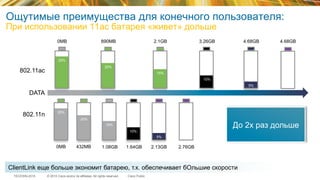

    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Ощутимые преимущества для конечного пользователя: При использовании 11ас батарея «живет» дольше DATA 802.11ac 802.11n 25% 0MB 20% 890MB 15% 2.1GB 10% 3.26GB 5% 4.68GB 4.68GB 25% 20% 15% 10% 5% 0MB 432MB 1.08GB 1.64GB 2.13GB 2.76GB До 2х раз дольше ClientLink еще больше экономит батарею, т.к. обеспечивает бОльшие скорости
  • 221.

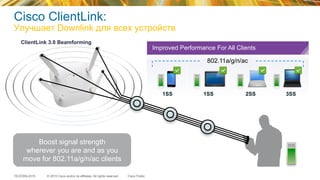

    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Cisco ClientLink: Улучшает Downlink для всех устройств Boost signal strength wherever you are and as you move for 802.11a/g/n/ac clients 1SS 1SS 2SS 3SS 802.11a/g/n/ac ClientLink 3.0 Beamforming Improved Performance For All Clients
  • 222.

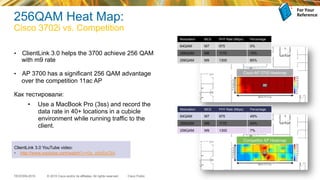

    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public 256QAM Heat Map: Cisco 3702i vs. Competition •  ClientLink 3.0 helps the 3700 achieve 256 QAM with m9 rate •  AP 3700 has a significant 256 QAM advantage over the competition 11ac AP Как тестировали: •  Use a MacBook Pro (3ss) and record the data rate in 40+ locations in a cubicle environment while running traffic to the client. Cisco AP 3700 Heatmap Competitor AP Heatmap ClientLink 3.0 YouTube video: •  http://www.youtube.com/watch?v=0q_shbSpOIA Modulation MCS PHY Rate (Mbps) Percentage 64QAM M7 975 0% 256QAM M8 1170 15% 256QAM M9 1300 85% Modulation MCS PHY Rate (Mbps) Percentage 64QAM M7 975 49% 256QAM M8 1170 44% 256QAM M9 1300 7% For  Your   Reference
  • 223.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Уникальная ТД Gigabit Wi-Fi / 802.11ac Дизайн DRAM (512) 5GHZ Radio CPU DRAM (128)CPU DRAM (128)CPU 2.4GHZ Radio Преимущество Cisco Больше CPU и памяти, чем в любой другой ТД на рынке…по старой цене
  • 224.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Optimized Roaming: уменьшение «липкости» клиентских устройств Mobile Device Performance •  Device Connects to First Access Point it Encounters •  Stays Connected to Same Access Point as User Moves •  Impacts Device Performance
  • 225.

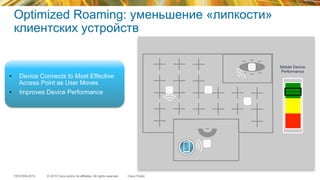

    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Optimized Roaming: уменьшение «липкости» клиентских устройств •  Device Connects to Most Effective Access Point as User Moves •  Improves Device Performance Mobile Device Performance
  • 226.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Технология Cisco CleanAir 80МГц Automatically Detect Wi-Fi interference Automatically Identify Wi-Fi interference Automatically Classify Wi-Fi interference Automatically Mitigate Wi-Fi Interference For  Your   Reference
  • 227.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public CleanAir 80 MHz Detect, Identify, and Classify Interference •  Automatically Detect, Identify, and Classify interferers •  Constantly Monitor Air Quality High-resolution interference detection and unique classification logic built-in to Cisco’s Wi-Fi chip design. Microwave 63 Rogue AP 100 Wireless Phone 67 Security Cameras 90 Bluetooth Headset 63
  • 228.

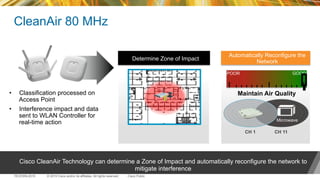

    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public CleanAir 80 MHz •  Classification processed on Access Point •  Interference impact and data sent to WLAN Controller for real-time action Automatically Reconfigure the NetworkDetermine Zone of Impact Cisco CleanAir Technology can determine a Zone of Impact and automatically reconfigure the network to mitigate interference Maintain Air Quality GOODPOOR CH 1 CH 11 Microwave
  • 229.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Cisco High Density Experience (HDX) *Future Cisco CleanAir® 80Mhz Mitigates interference and improves channel capacity Optimized Roaming Intelligently determines the optimum time to roam Turbo Performance Improves the efficiency of airtime utilization and channel capacity Cisco ClientLink 3.0 Improves legacy and 802.11ac Client performance Noise Reduction* Enables Dense Access Point Coexistence / implementation
  • 230.
  • 231.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Ever-Changing Landscape in a Mobile World IT is Fighting to Survive Connected Classrooms Omni-Channel Retail Digital Healthcare New devices, apps New players, vendors Business intelligence Customized user experience IT under pressure Fight for relevance 1http://www.gartner.com/newsroom/id/1862714 2 IDC Location Based Services: A Promising Customer-Centric Solution 2014 of enterprise IT budgets will be moved to LOB by 2015 of LOB say mobile strategy is very or extremely important to their objectives Innovative Business Models LOB Priorities Dynamic Market
  • 232.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Улучшение сервиса и увеличение лояльности Стимулирование продаж Поиск «узких» мест в сервис процессе Навигация внутри зданий Интерактивное взаимодействие Пофантазируем
  • 233.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Как работает Cisco CMX Построен на платформе Cisco Unified Access Analytics Data Controller (Virtual/Physical) Cisco® MSE (Virtual/Physical) Analytics UI Location Data Device-based Discovery Application Data Mobile Application Server Depending on Application Layer Access Points
  • 234.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public «Три кита» Cisco CMX Присутствие гостя •  Определение присутствия •  Автозапуск приложения Detect Гостевой доступ •  Легкая аутентификация •  Портал, местоположение Connect Взаимодействие •  Push-уведомления, локация •  Мобильные приложения Engage Analytics
  • 235.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Познайте своих посетителей Как люди перемещаются по объекту Где люди проводят время Новые/существующие заказчикиNEW Кол-во людей по зонам и помещениям Пиковые часы Популярные маршруты Detect For  Your   Reference
  • 236.

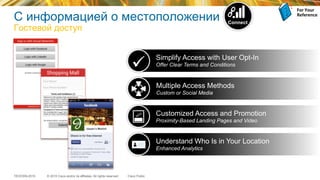

    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public С информацией о местоположении Гостевой доступ Connect Multiple Access Methods Custom or Social Media Understand Who Is in Your Location Enhanced Analytics Customized Access and Promotion Proximity-Based Landing Pages and Video Simplify Access with User Opt-In Offer Clear Terms and Conditions For  Your   Reference
  • 237.
    © 2015 Ciscoand/or its affiliates. All rights reserved.TECEWN-2015 Cisco Public Взаимодействие с посетителем Используя Wi-Fi и местоположение Fully Customizable Applications Integrate with Business Systems Location-Aware App for Personalized Experience Work with Cisco and/or Ecosystem Partners to Align to Business Needs þ þ þ Engage For  Your   Reference
  • 238.
