Документ описывает спецификации и особенности коммутаторов Cisco в промышленном исполнении, включая различные модели, типы питания и защитные классы. Упоминается поддержка технологий PoE, NAT и характеристики для эксплуатации в тяжелых условиях, таких как высокие температуры и электромагнитные воздействия. Также рассматривается система быстрой замены устройств и возможности расширения через модули.

1. 1© 2011 Cisco and/or its affiliates. All rights reserved.
Коммутаторы Cisco в
промышленном исполнении
Денисов Павел
Технический консультант

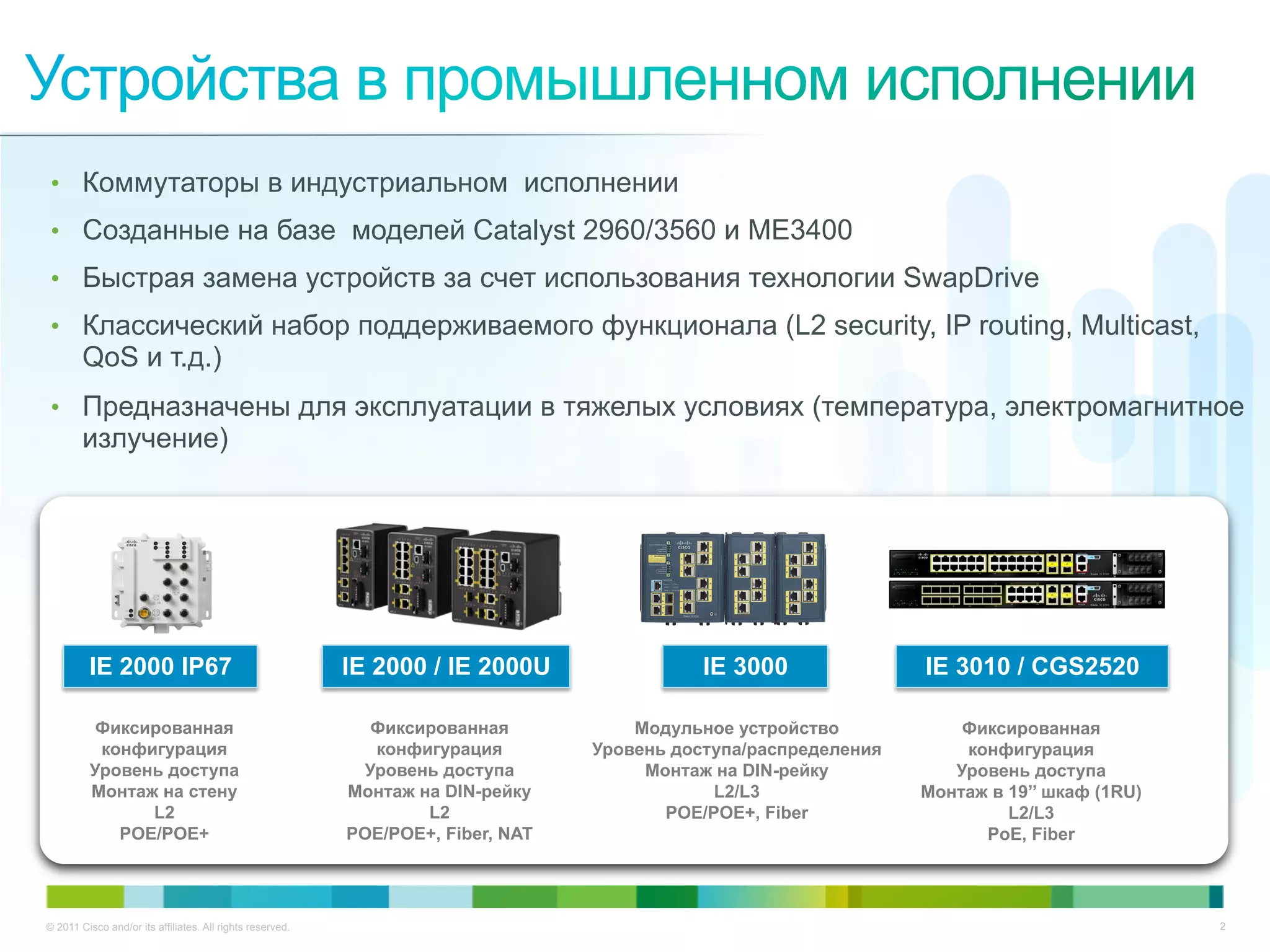

2. © 2011 Cisco and/or its affiliates. All rights reserved. 2
• Коммутаторы в индустриальном исполнении
• Созданные на базе моделей Catalyst 2960/3560 и ME3400
• Быстрая замена устройств за счет использования технологии SwapDrive
• Классический набор поддерживаемого функционала (L2 security, IP routing, Multicast,
QoS и т.д.)
• Предназначены для эксплуатации в тяжелых условиях (температура, электромагнитное
излучение)
Модульное устройство
Уровень доступа/распределения
Монтаж на DIN-рейку
L2/L3
POE/POE+, Fiber
Фиксированная
конфигурация
Уровень доступа
Монтаж на DIN-рейку
L2
POE/POE+, Fiber, NAT
Фиксированная
конфигурация
Уровень доступа
Монтаж в 19’’ шкаф (1RU)
L2/L3
PoE, Fiber
IE 3000IE 2000 / IE 2000U IE 3010 / CGS2520IE 2000 IP67
Фиксированная
конфигурация
Уровень доступа
Монтаж на стену
L2
POE/POE+

3. © 2010 Cisco and/or its affiliates. All rights reserved. 3

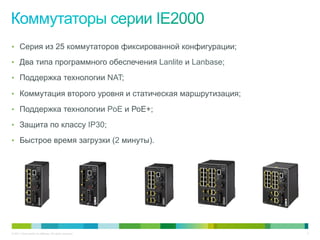

4. © 2011 Cisco and/or its affiliates. All rights reserved. 4

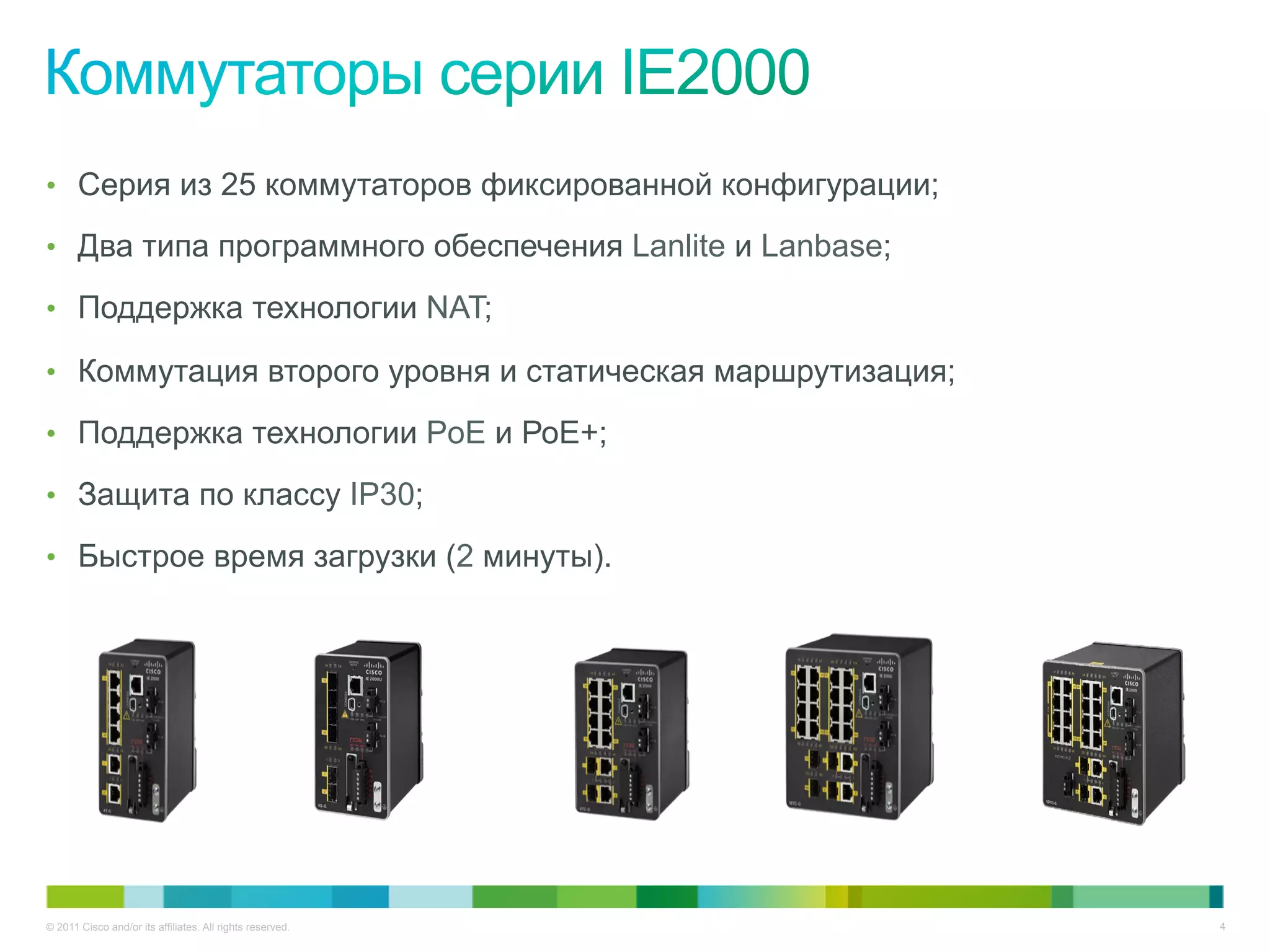

• Серия из 25 коммутаторов фиксированной конфигурации;
• Два типа программного обеспечения Lanlite и Lanbase;
• Поддержка технологии NAT;
• Коммутация второго уровня и статическая маршрутизация;
• Поддержка технологии PoE и РоЕ+;
• Защита по классу IP30;
• Быстрое время загрузки (2 минуты).

5. © 2011 Cisco and/or its affiliates. All rights reserved. 5

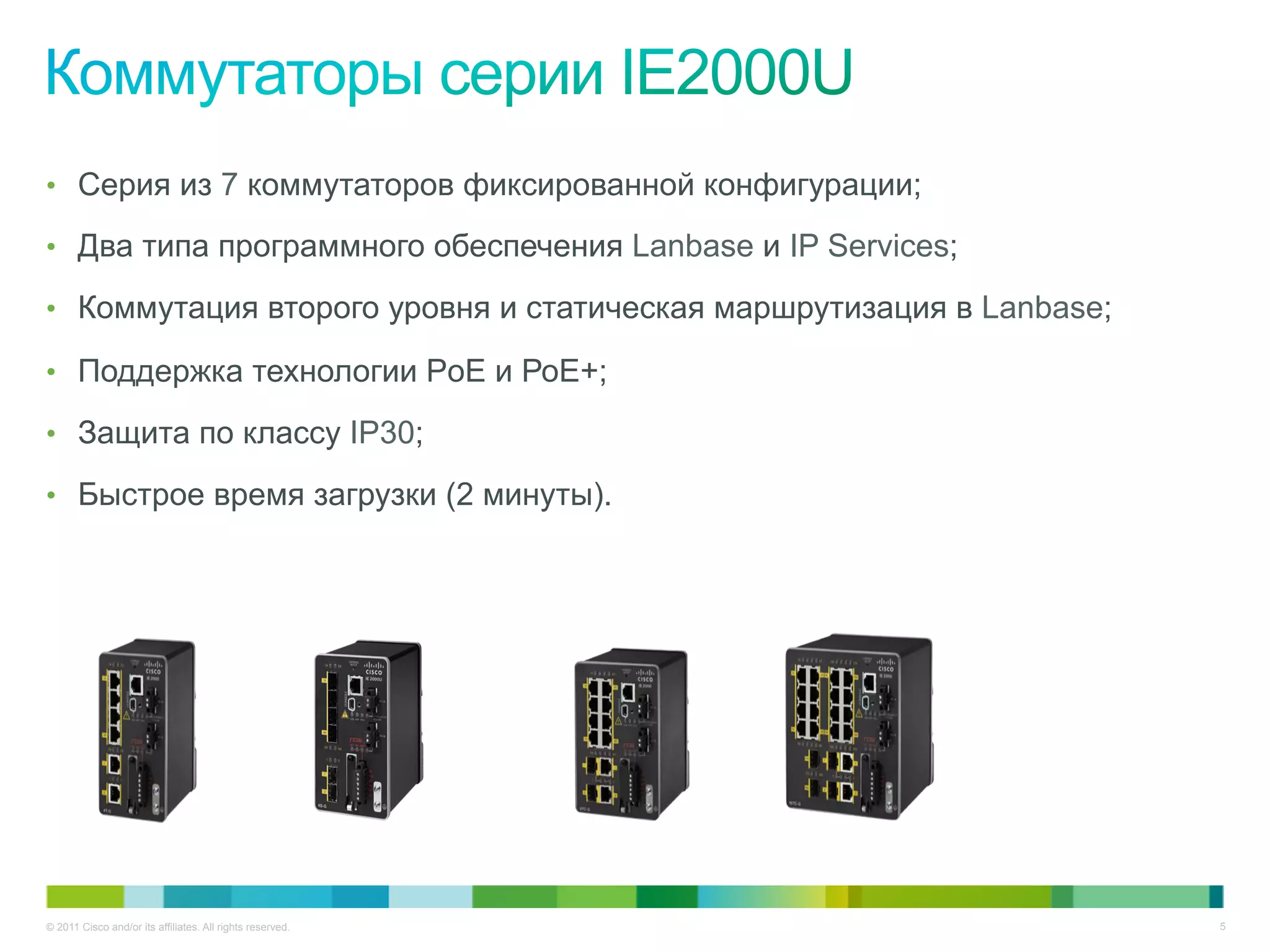

• Серия из 7 коммутаторов фиксированной конфигурации;
• Два типа программного обеспечения Lanbase и IP Services;
• Коммутация второго уровня и статическая маршрутизация в Lanbase;
• Поддержка технологии PoE и РоЕ+;
• Защита по классу IP30;
• Быстрое время загрузки (2 минуты).

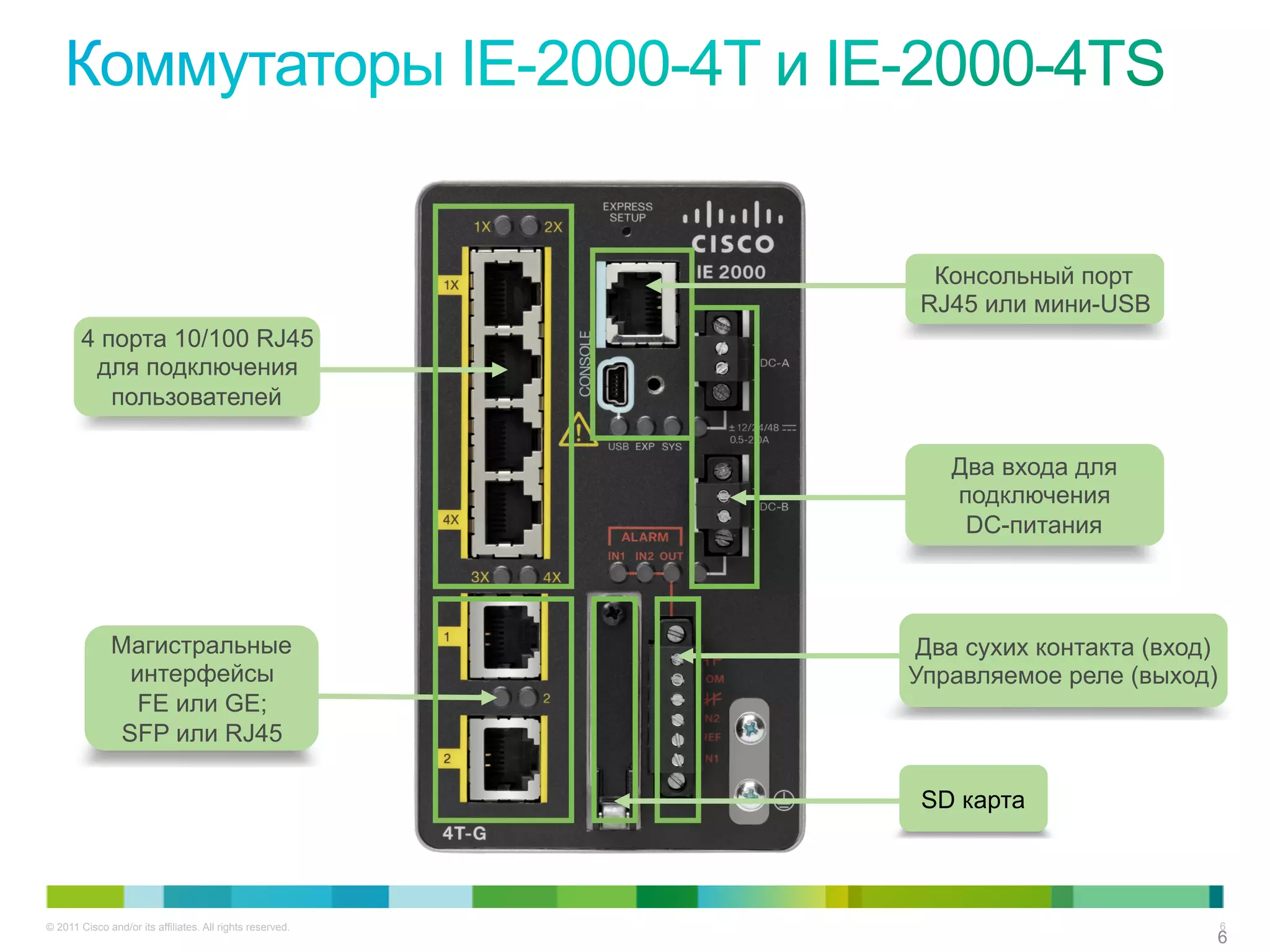

6. © 2011 Cisco and/or its affiliates. All rights reserved. 6
66
Магистральные
интерфейсы
FE или GE;
SFP или RJ45
Консольный порт
RJ45 или мини-USB
Два сухих контакта (вход)
Управляемое реле (выход)
4 порта 10/100 RJ45
для подключения
пользователей
Два входа для
подключения
DC-питания
SD карта

7. © 2011 Cisco and/or its affiliates. All rights reserved. 7

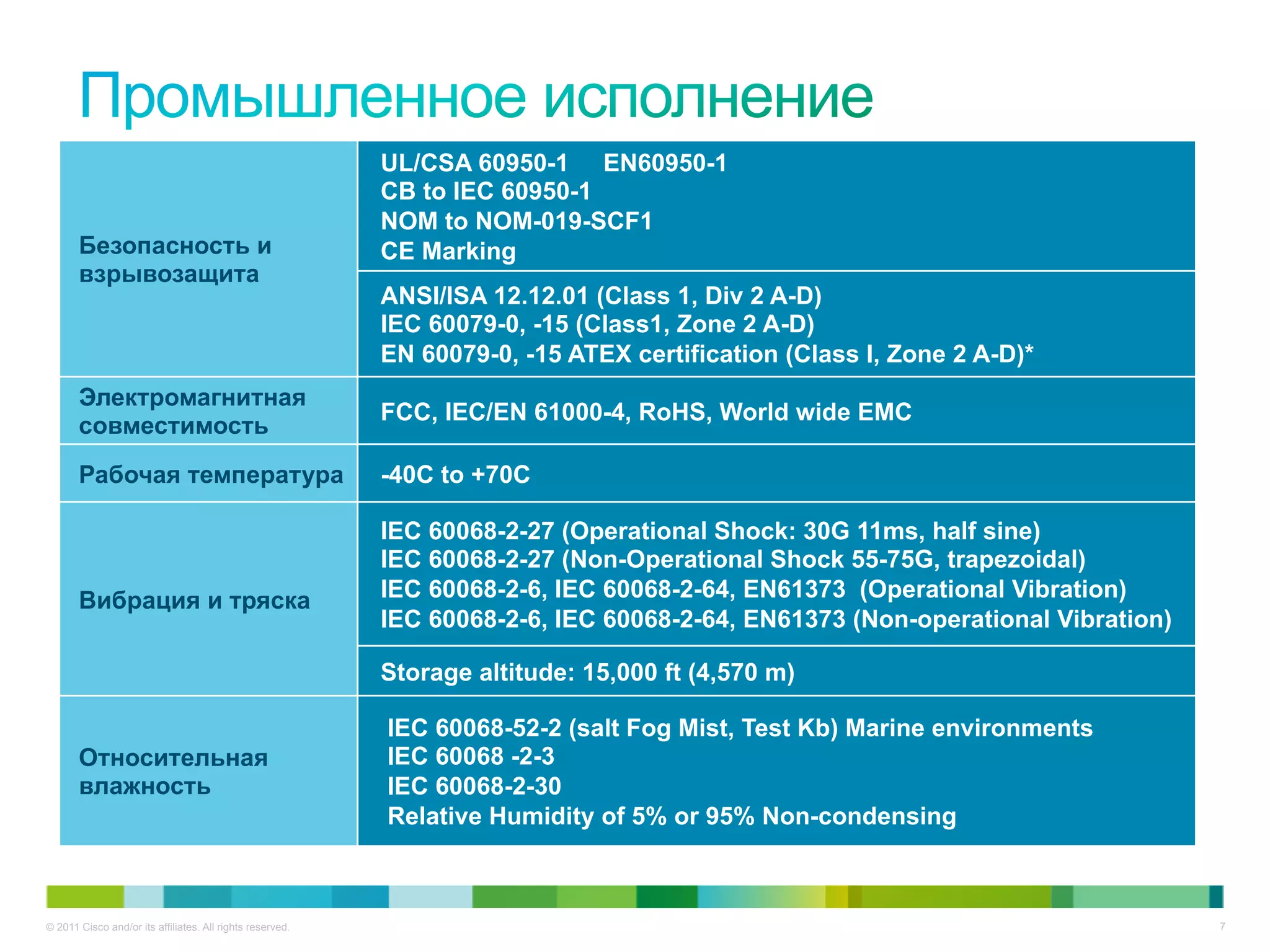

Безопасность и
взрывозащита
UL/CSA 60950-1 EN60950-1
CB to IEC 60950-1
NOM to NOM-019-SCF1
CE Marking
ANSI/ISA 12.12.01 (Class 1, Div 2 A-D)
IEC 60079-0, -15 (Class1, Zone 2 A-D)
EN 60079-0, -15 ATEX certification (Class I, Zone 2 A-D)*
Электромагнитная
совместимость
FCC, IEC/EN 61000-4, RoHS, World wide EMC
Рабочая температура -40C to +70C
Вибрация и тряска
IEC 60068-2-27 (Operational Shock: 30G 11ms, half sine)
IEC 60068-2-27 (Non-Operational Shock 55-75G, trapezoidal)
IEC 60068-2-6, IEC 60068-2-64, EN61373 (Operational Vibration)
IEC 60068-2-6, IEC 60068-2-64, EN61373 (Non-operational Vibration)
Storage altitude: 15,000 ft (4,570 m)
Относительная
влажность
IEC 60068-52-2 (salt Fog Mist, Test Kb) Marine environments
IEC 60068 -2-3
IEC 60068-2-30
Relative Humidity of 5% or 95% Non-condensing

8. © 2011 Cisco and/or its affiliates. All rights reserved. 8

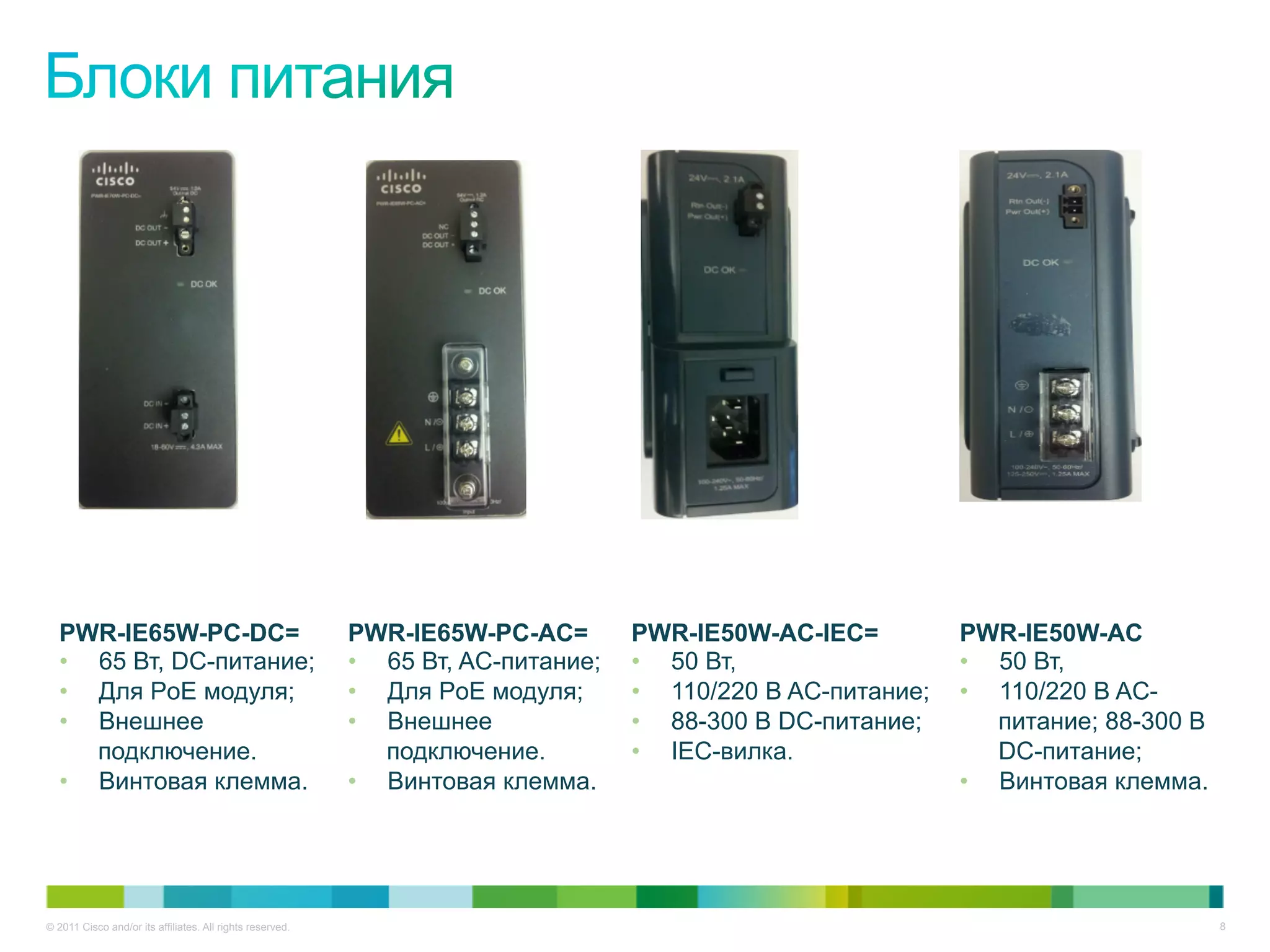

PWR-IE65W-PC-DC=
• 65 Вт, DC-питание;
• Для PoE модуля;
• Внешнее
подключение.
• Винтовая клемма.
PWR-IE65W-PC-AC=
• 65 Вт, AC-питание;
• Для PoE модуля;
• Внешнее
подключение.
• Винтовая клемма.
PWR-IE50W-AC-IEC=
• 50 Вт,
• 110/220 В AC-питание;
• 88-300 В DC-питание;
• IEC-вилка.
PWR-IE50W-AC
• 50 Вт,
• 110/220 В AC-
питание; 88-300 В
DC-питание;
• Винтовая клемма.

9. © 2011 Cisco and/or its affiliates. All rights reserved. 9

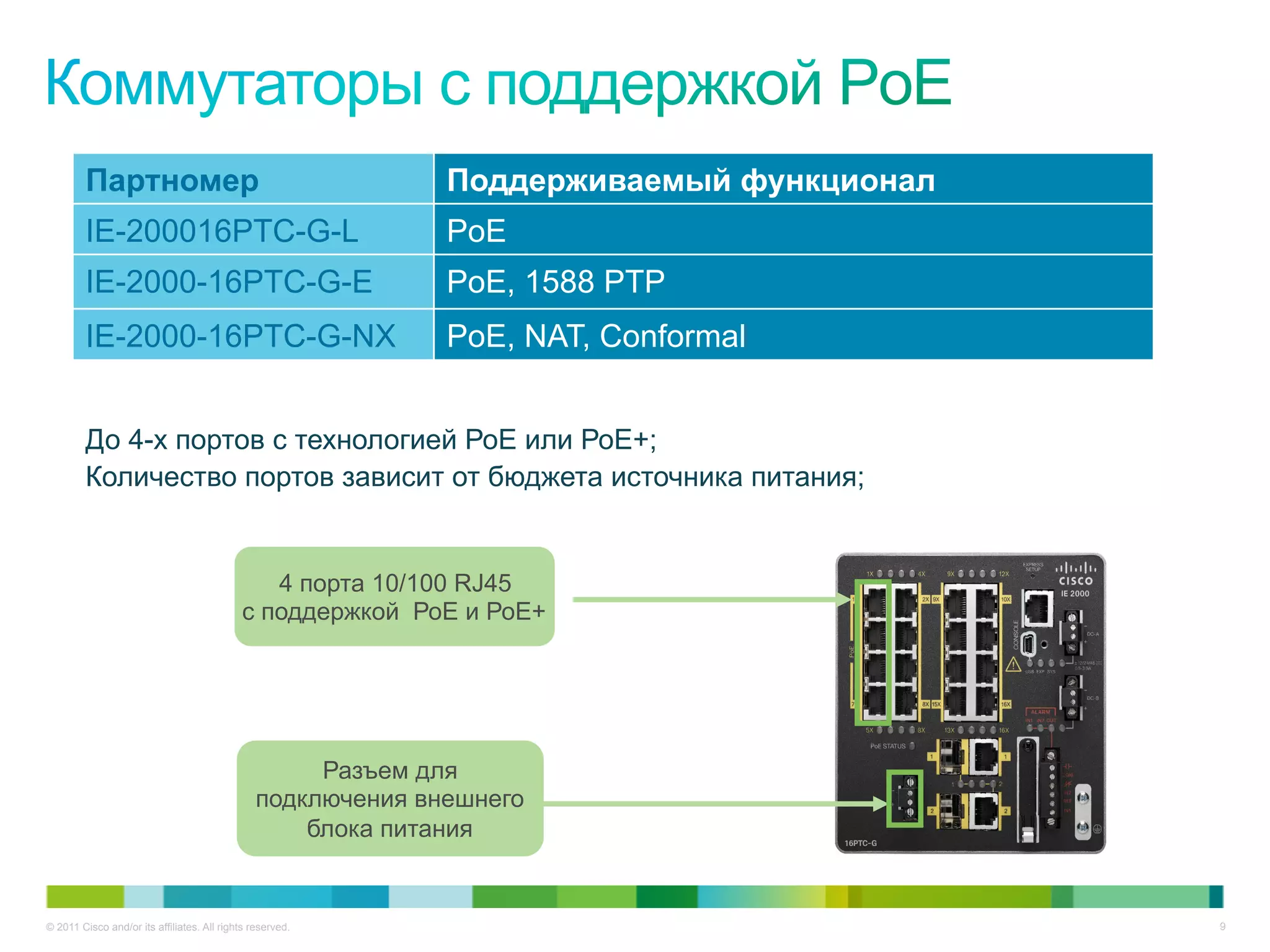

Партномер Поддерживаемый функционал
IE-200016PTC-G-L PoE
IE-2000-16PTC-G-E PoE, 1588 PTP
IE-2000-16PTC-G-NX PoE, NAT, Conformal
До 4-х портов с технологией РоЕ или РоЕ+;
Количество портов зависит от бюджета источника питания;
4 порта 10/100 RJ45
с поддержкой РоЕ и РоЕ+
Разъем для
подключения внешнего
блока питания

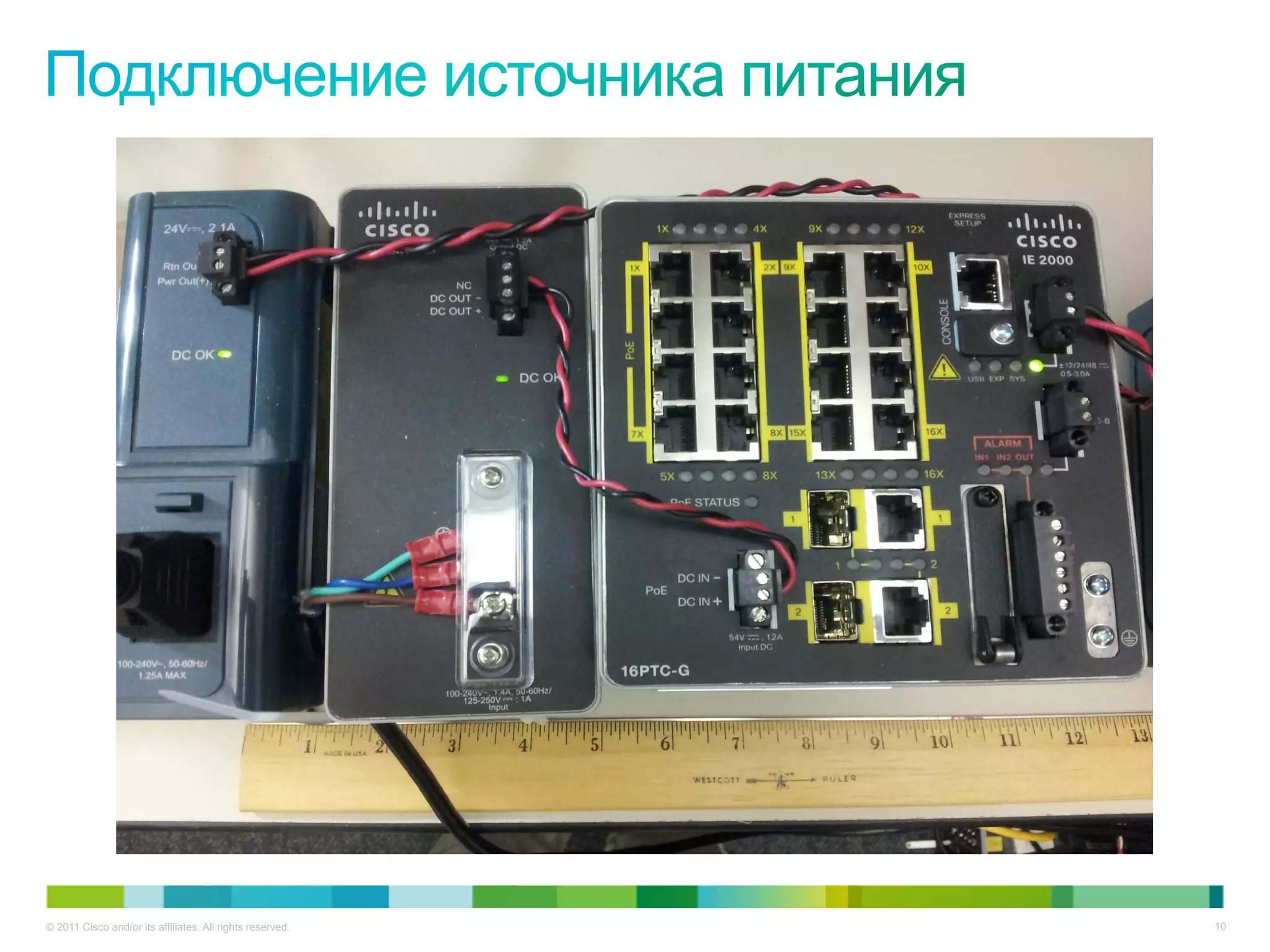

10. © 2011 Cisco and/or its affiliates. All rights reserved. 10

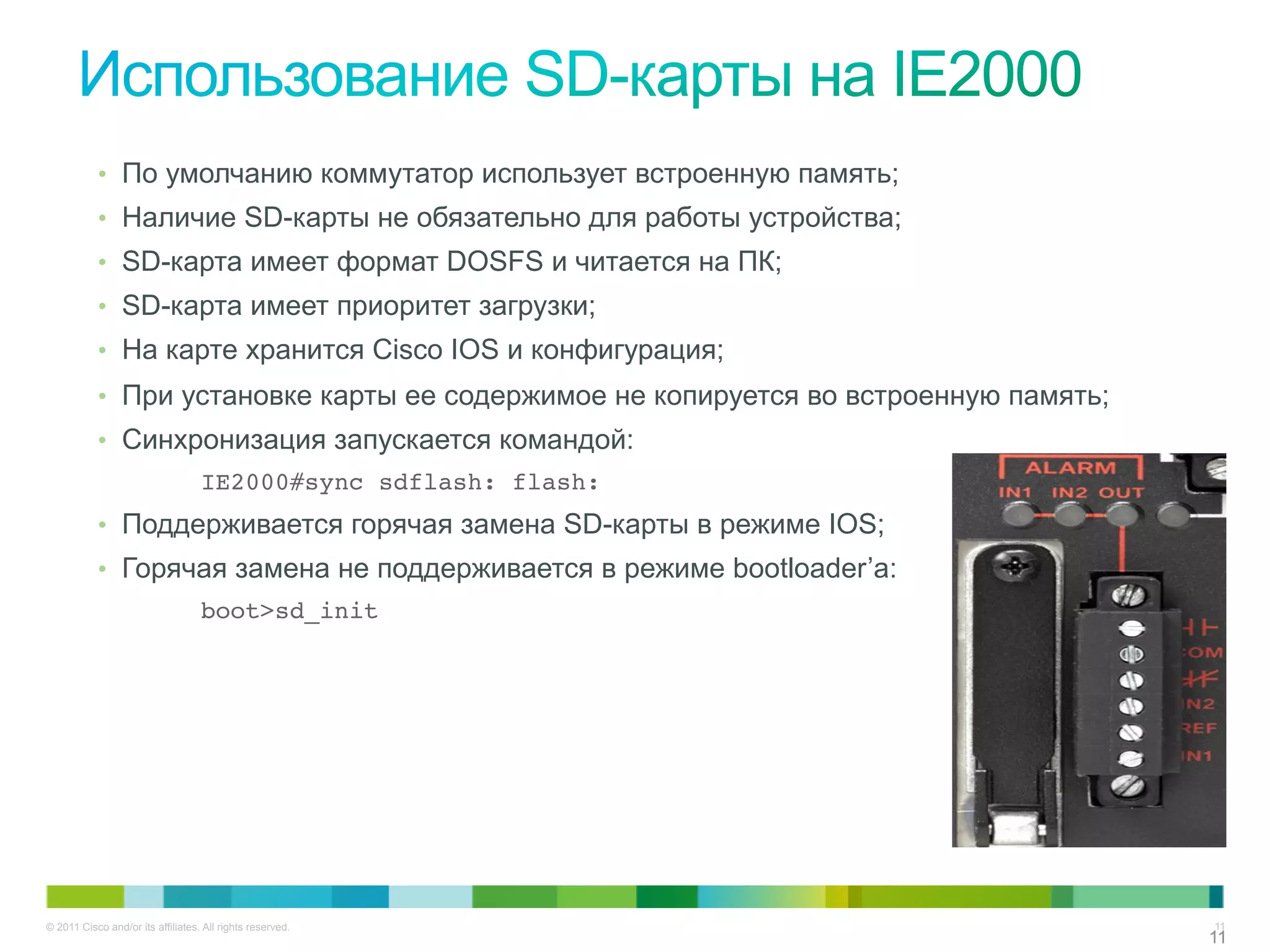

11. © 2011 Cisco and/or its affiliates. All rights reserved. 11
1111
• По умолчанию коммутатор использует встроенную память;
• Наличие SD-карты не обязательно для работы устройства;
• SD-карта имеет формат DOSFS и читается на ПК;
• SD-карта имеет приоритет загрузки;
• На карте хранится Cisco IOS и конфигурация;
• При установке карты ее содержимое не копируется во встроенную память;
• Синхронизация запускается командой:
!IE2000#sync sdflash: flash:!
• Поддерживается горячая замена SD-карты в режиме IOS;
• Горячая замена не поддерживается в режиме bootloader’а:
boot>sd_init!

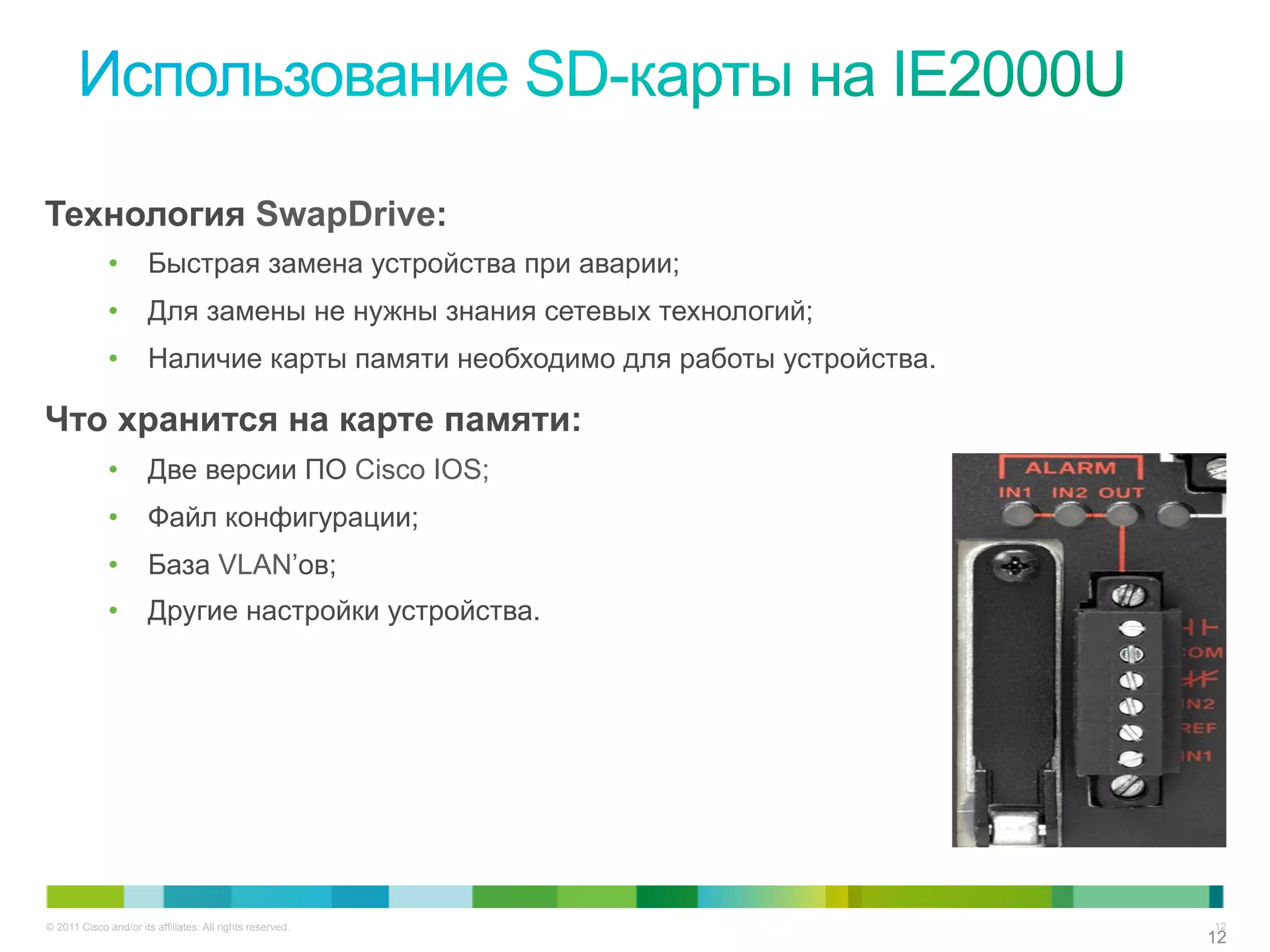

12. © 2011 Cisco and/or its affiliates. All rights reserved. 12
1212
Технология SwapDrive:
• Быстрая замена устройства при аварии;
• Для замены не нужны знания сетевых технологий;
• Наличие карты памяти необходимо для работы устройства.
Что хранится на карте памяти:
• Две версии ПО Cisco IOS;
• Файл конфигурации;
• База VLAN’ов;
• Другие настройки устройства.

13. © 2011 Cisco and/or its affiliates. All rights reserved. 13
1313

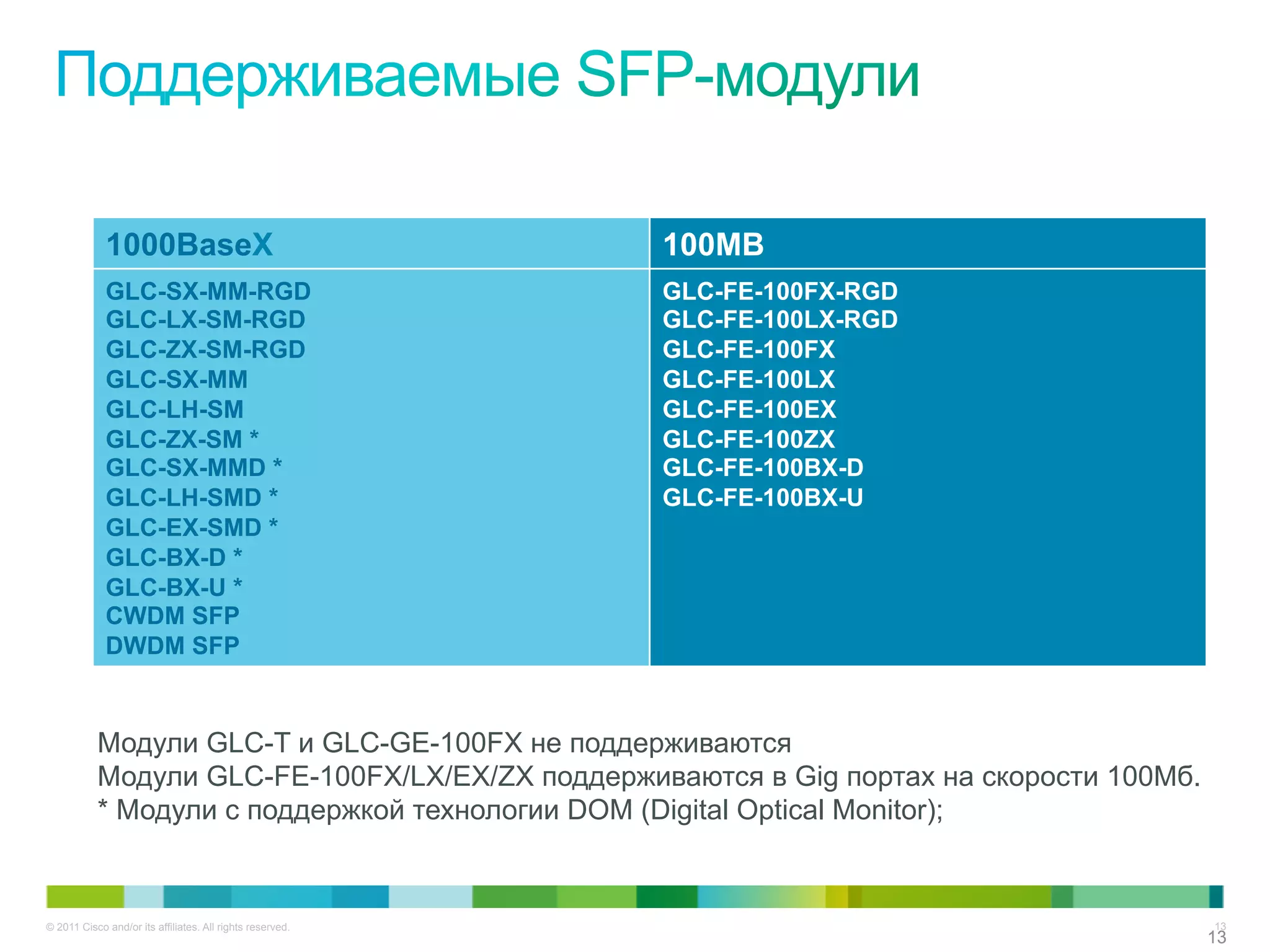

1000BaseХ 100MB
GLC-SX-MM-RGD
GLC-LX-SM-RGD
GLC-ZX-SM-RGD
GLC-SX-MM
GLC-LH-SM
GLC-ZX-SM *
GLC-SX-MMD *
GLC-LH-SMD *
GLC-EX-SMD *
GLC-BX-D *
GLC-BX-U *
CWDM SFP
DWDM SFP
GLC-FE-100FX-RGD
GLC-FE-100LX-RGD
GLC-FE-100FX
GLC-FE-100LX
GLC-FE-100EX
GLC-FE-100ZX
GLC-FE-100BX-D
GLC-FE-100BX-U
Модули GLC-T и GLC-GE-100FX не поддерживаются
Модули GLC-FE-100FX/LX/EX/ZX поддерживаются в Gig портах на скорости 100Мб.
* Модули с поддержкой технологии DOM (Digital Optical Monitor);

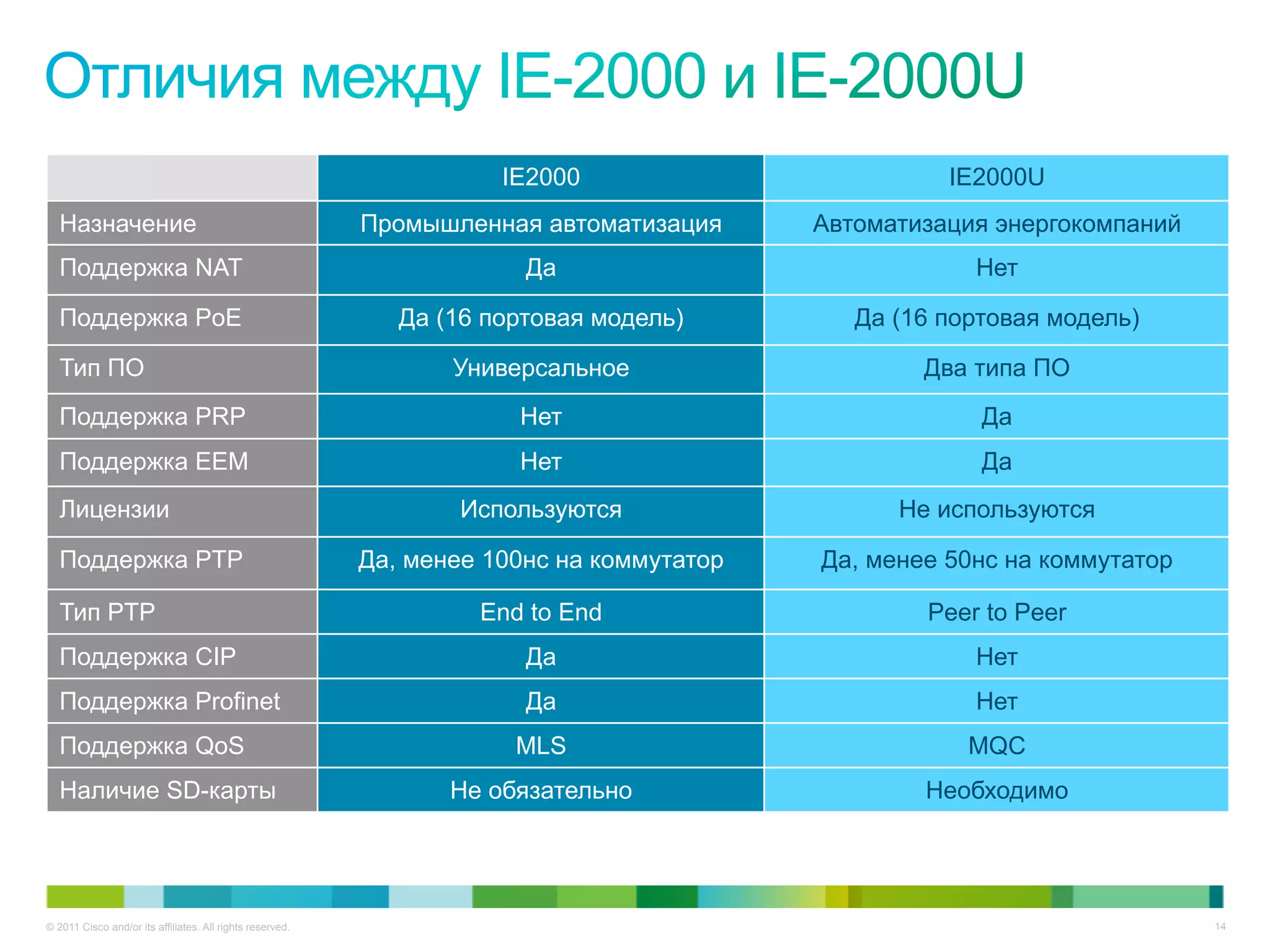

14. © 2011 Cisco and/or its affiliates. All rights reserved. 14

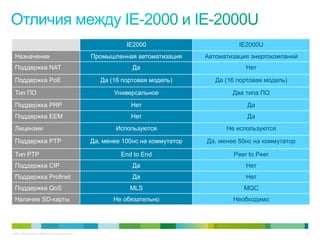

IE2000 IE2000U
Назначение Промышленная автоматизация Автоматизация энергокомпаний
Поддержка NAT Да Нет
Поддержка PoE Да (16 портовая модель) Да (16 портовая модель)
Тип ПО Универсальное Два типа ПО
Поддержка PRP Нет Да
Поддержка EEM Нет Да
Лицензии Используются Не используются
Поддержка PTP Да, менее 100нс на коммутатор Да, менее 50нс на коммутатор
Тип PTP End to End Peer to Peer
Поддержка CIP Да Нет
Поддержка Profinet Да Нет
Поддержка QoS MLS MQC
Наличие SD-карты Не обязательно Необходимо

15. © 2010 Cisco and/or its affiliates. All rights reserved. 15

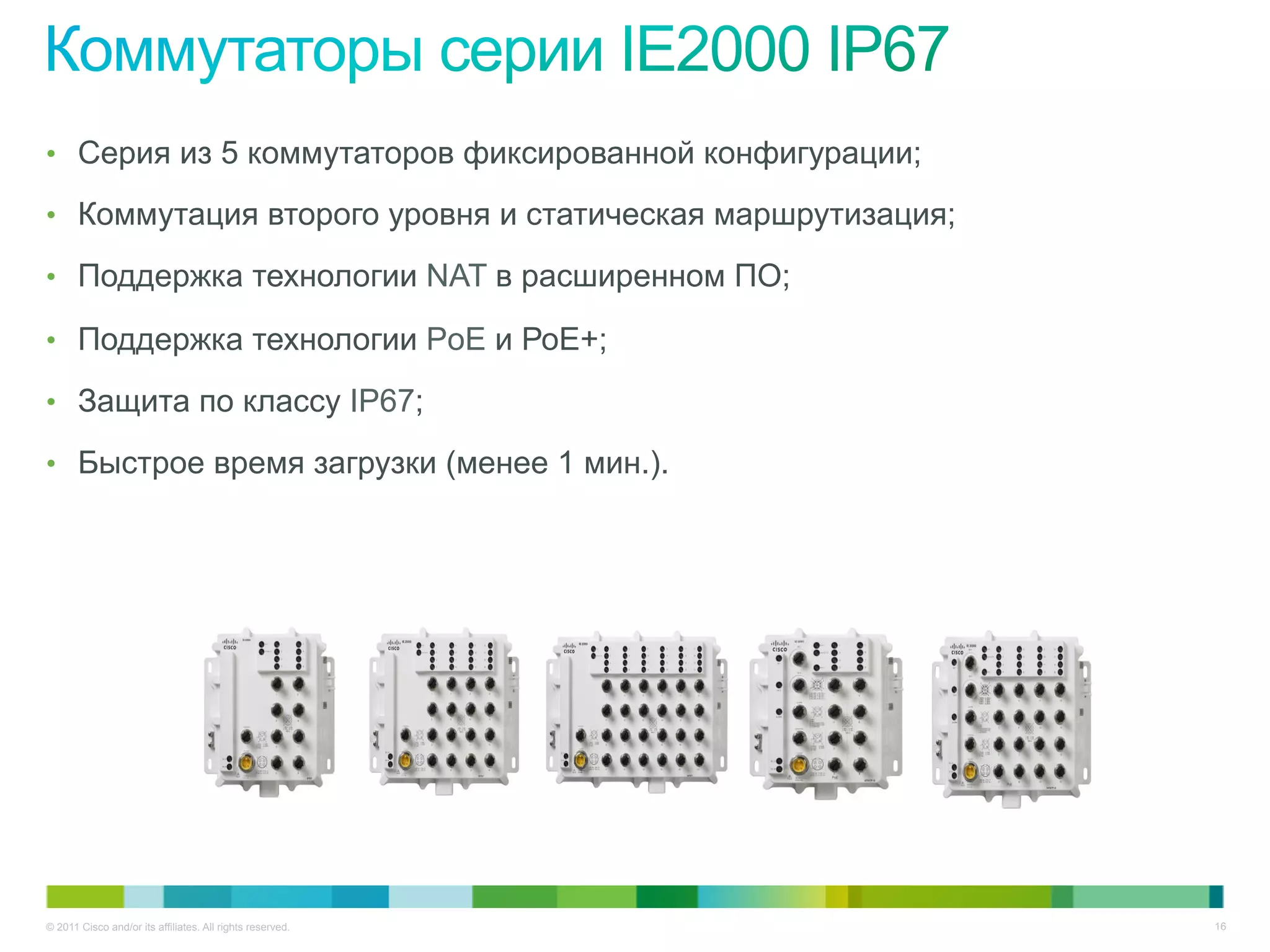

16. © 2011 Cisco and/or its affiliates. All rights reserved. 16
• Серия из 5 коммутаторов фиксированной конфигурации;
• Коммутация второго уровня и статическая маршрутизация;
• Поддержка технологии NAT в расширенном ПО;
• Поддержка технологии PoE и РоЕ+;
• Защита по классу IP67;
• Быстрое время загрузки (менее 1 мин.).

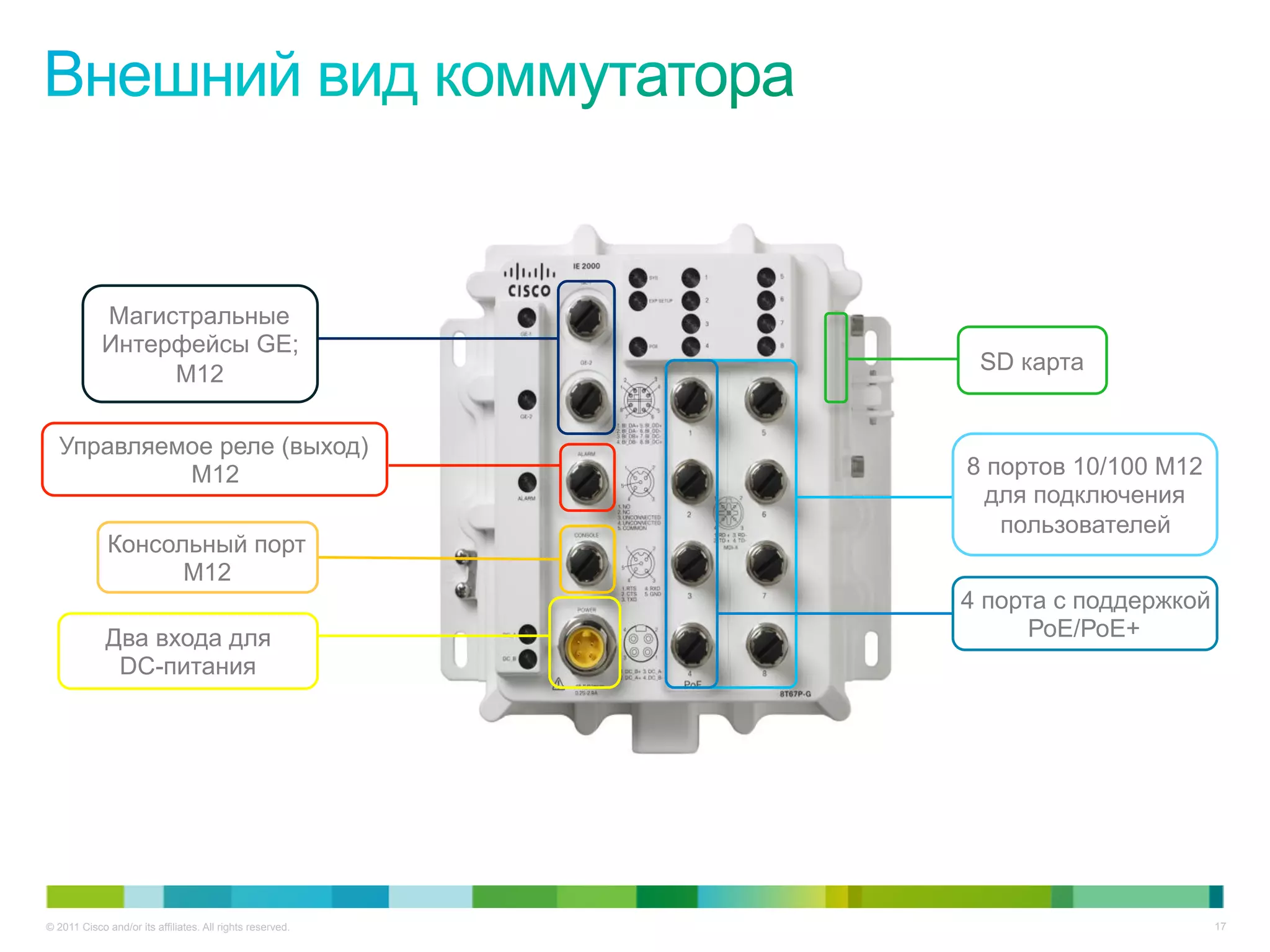

17. © 2011 Cisco and/or its affiliates. All rights reserved. 17
Магистральные
Интерфейсы GE;
М12
Консольный порт
М12
Управляемое реле (выход)
М12 8 портов 10/100 М12
для подключения
пользователей
Два входа для
DC-питания
SD карта
4 порта с поддержкой
РоЕ/РоЕ+

18. © 2011 Cisco and/or its affiliates. All rights reserved. 18

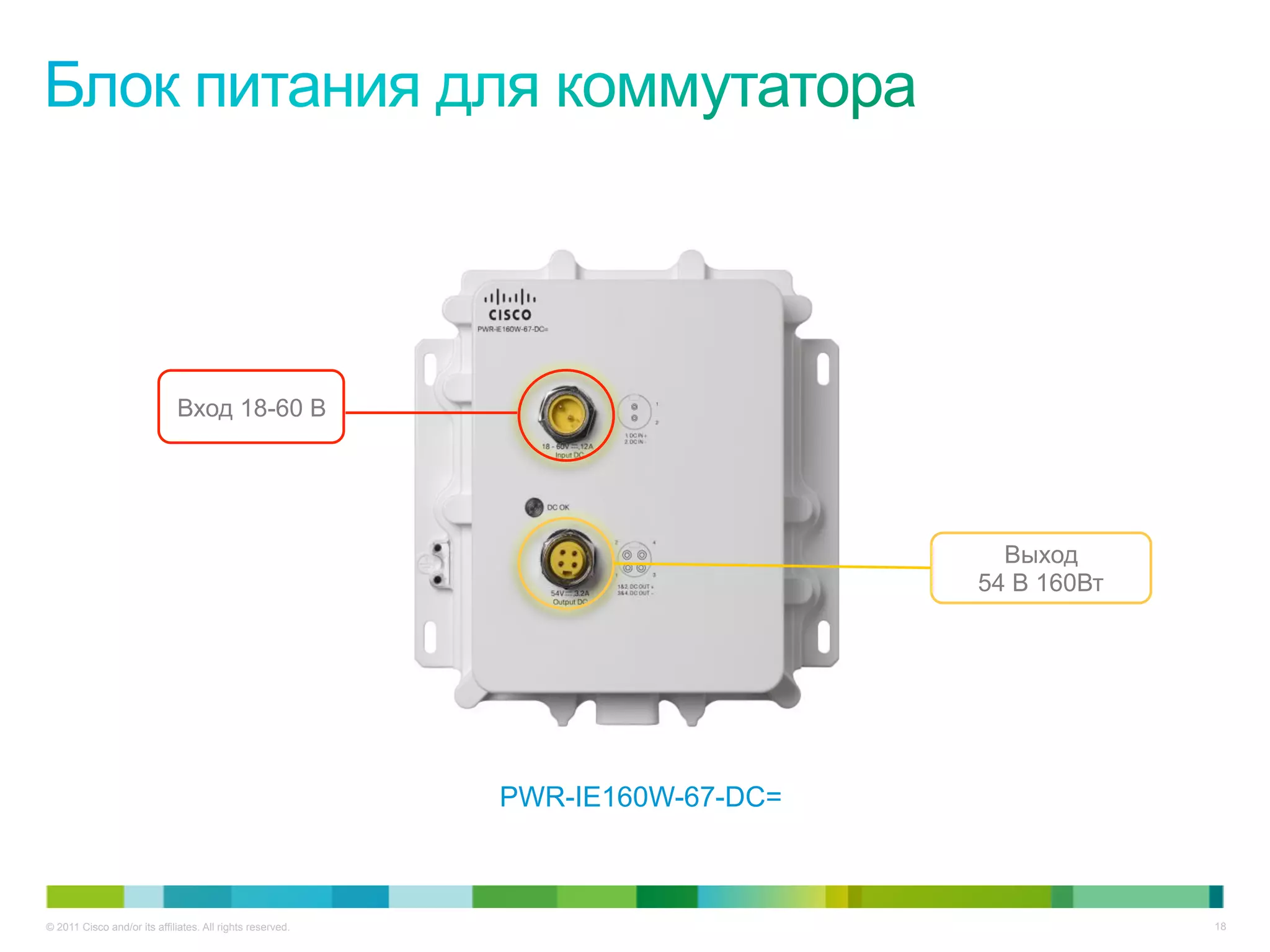

Выход
54 В 160Вт
Вход 18-60 В
PWR-IE160W-67-DC=

19. © 2011 Cisco and/or its affiliates. All rights reserved. 19

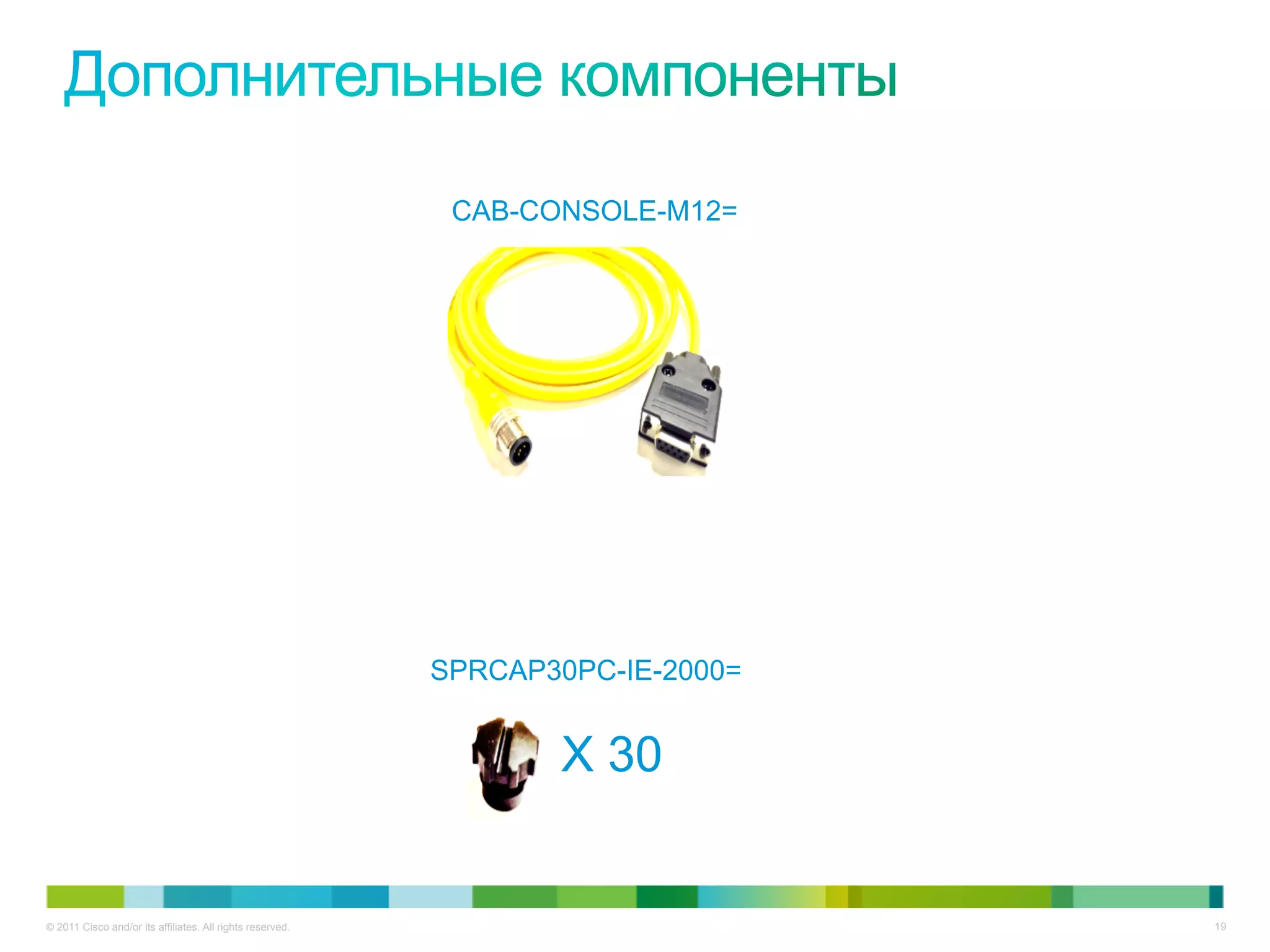

SPRCAP30PC-IE-2000=
CAB-CONSOLE-M12=
X 30

20. © 2010 Cisco and/or its affiliates. All rights reserved. 20

21. © 2011 Cisco and/or its affiliates. All rights reserved. 21

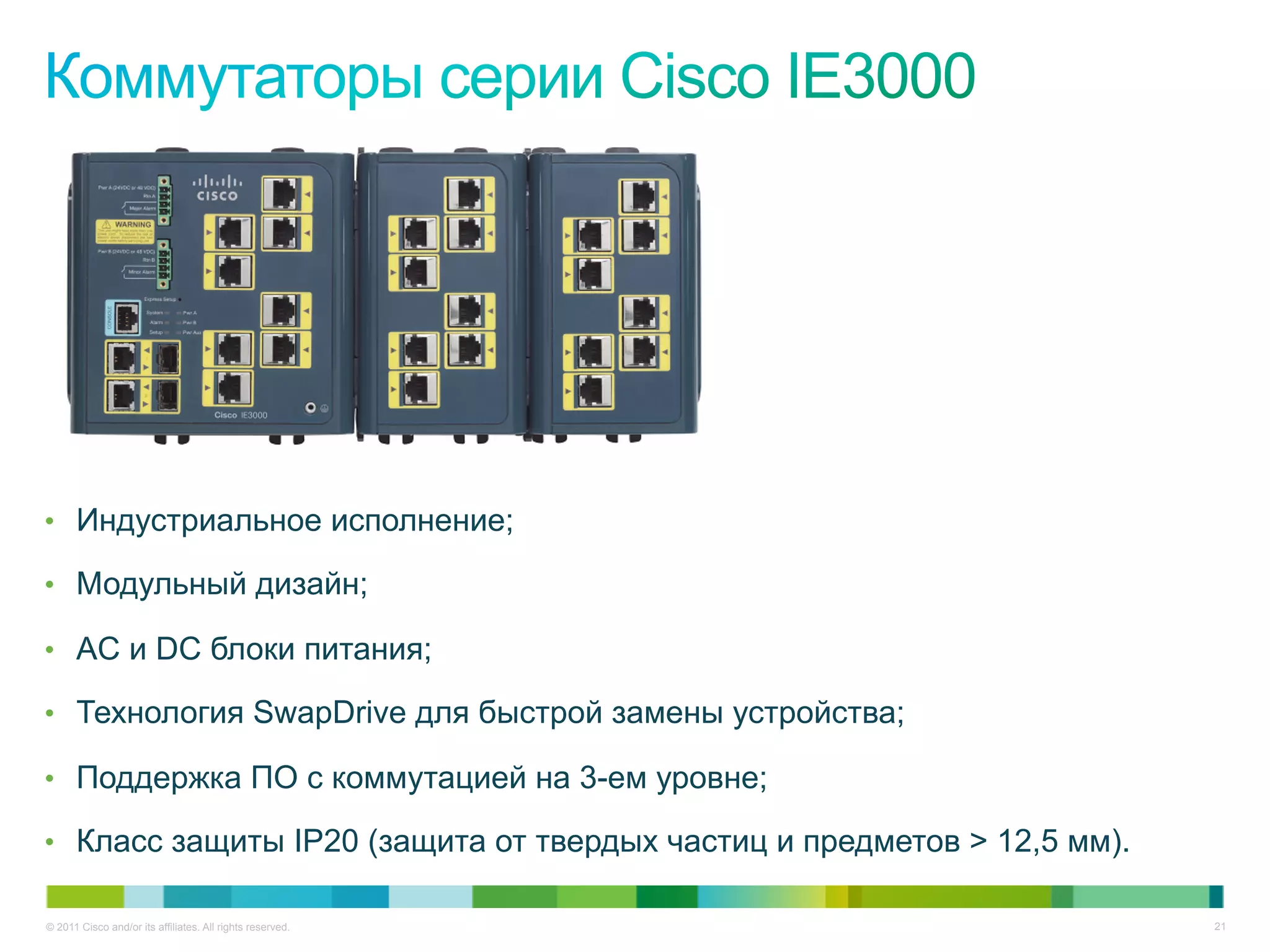

• Индустриальное исполнение;
• Модульный дизайн;
• AC и DC блоки питания;
• Технология SwapDrive для быстрой замены устройства;
• Поддержка ПО с коммутацией на 3-ем уровне;
• Класс защиты IP20 (защита от твердых частиц и предметов > 12,5 мм).

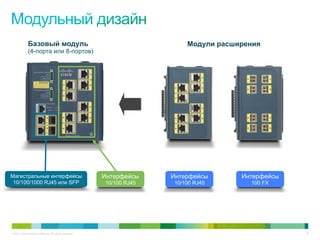

22. © 2011 Cisco and/or its affiliates. All rights reserved. 22

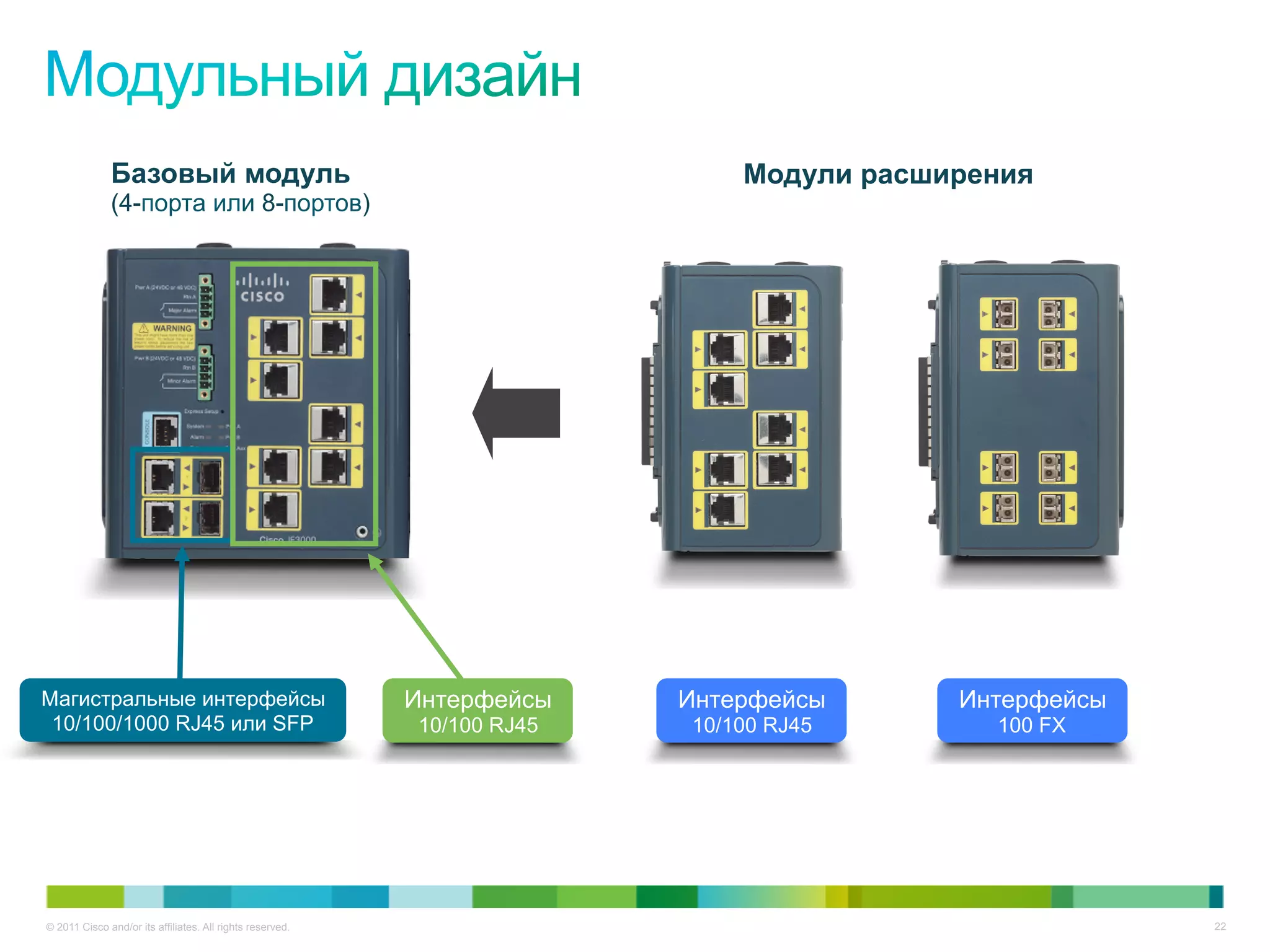

Базовый модуль
(4-порта или 8-портов)
Модули расширения
Магистральные интерфейсы
10/100/1000 RJ45 или SFP
Интерфейсы
10/100 RJ45
Интерфейсы
10/100 RJ45
Интерфейсы
100 FX

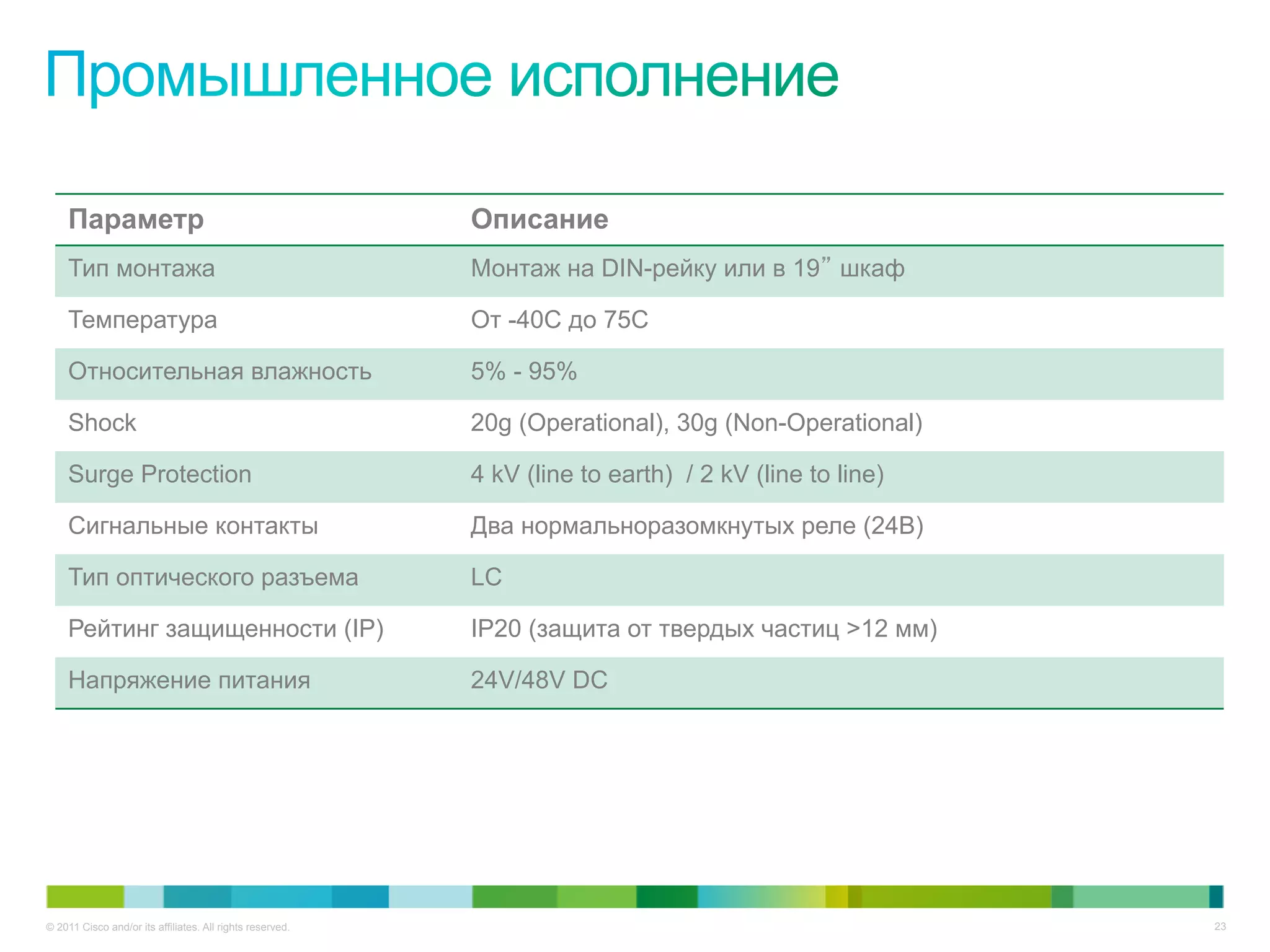

23. © 2011 Cisco and/or its affiliates. All rights reserved. 23
Параметр Описание
Тип монтажа Монтаж на DIN-рейку или в 19” шкаф
Температура От -40C до 75C
Относительная влажность 5% - 95%
Shock 20g (Operational), 30g (Non-Operational)
Surge Protection 4 kV (line to earth) / 2 kV (line to line)
Сигнальные контакты Два нормальноразомкнутых реле (24В)
Тип оптического разъема LC
Рейтинг защищенности (IP) IP20 (защита от твердых частиц >12 мм)
Напряжение питания 24V/48V DC

24. © 2011 Cisco and/or its affiliates. All rights reserved. 24

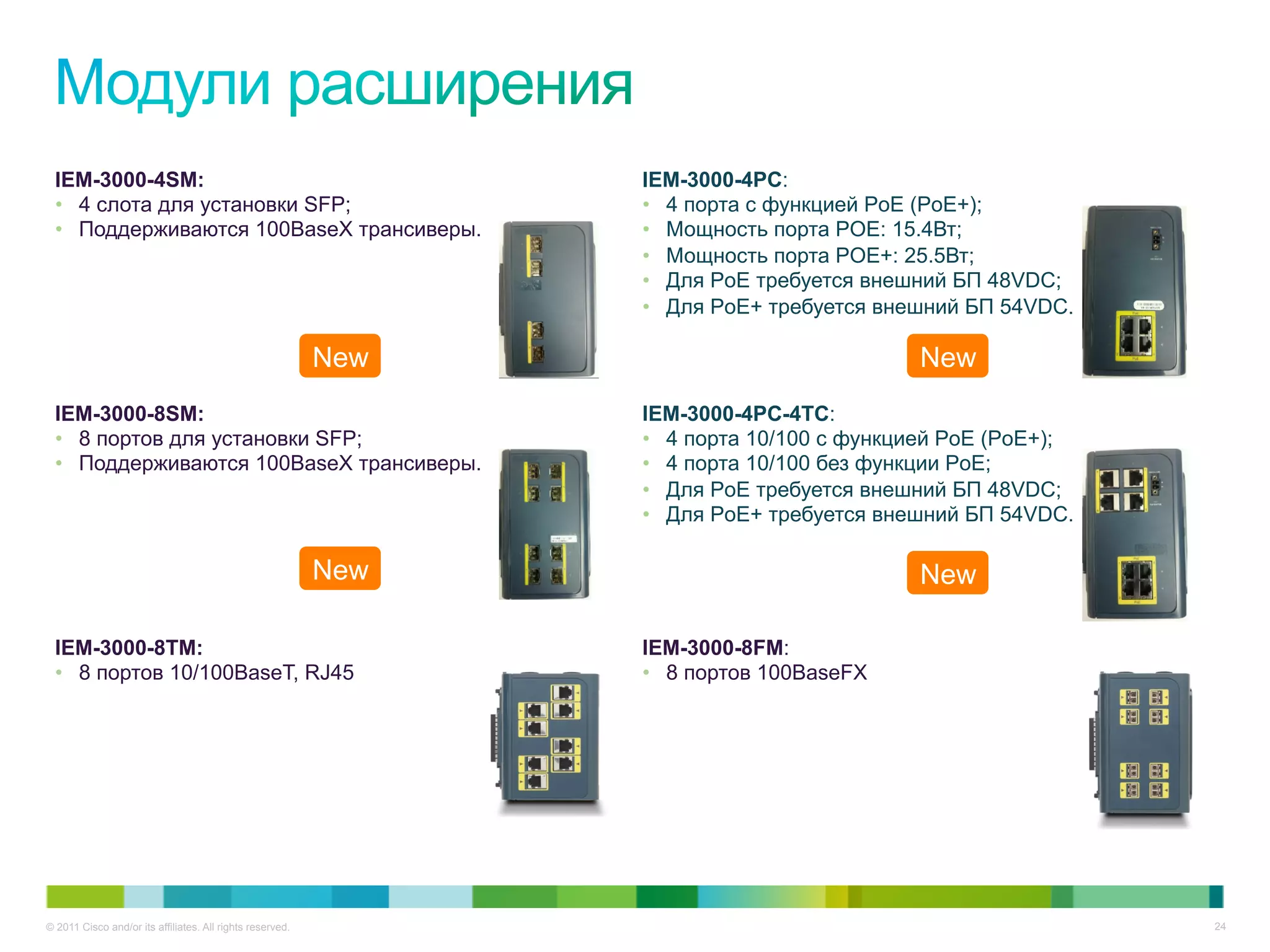

IEM-3000-4SM:
• 4 слота для установки SFP;
• Поддерживаются 100BaseX трансиверы.
IEM-3000-4PC:
• 4 порта с функцией PoE (PoE+);
• Мощность порта POE: 15.4Вт;
• Мощность порта POE+: 25.5Вт;
• Для PoE требуется внешний БП 48VDC;
• Для PoE+ требуется внешний БП 54VDC.
IEM-3000-8SM:
• 8 портов для установки SFP;
• Поддерживаются 100BaseX трансиверы.
IEM-3000-4PC-4TC:
• 4 порта 10/100 с функцией PoE (PoE+);
• 4 порта 10/100 без функции PoE;
• Для PoE требуется внешний БП 48VDC;
• Для PoE+ требуется внешний БП 54VDC.
IEM-3000-8TM:
• 8 портов 10/100BaseT, RJ45
IEM-3000-8FM:
• 8 портов 100BaseFX
New
New New
New

25. © 2011 Cisco and/or its affiliates. All rights reserved. 25

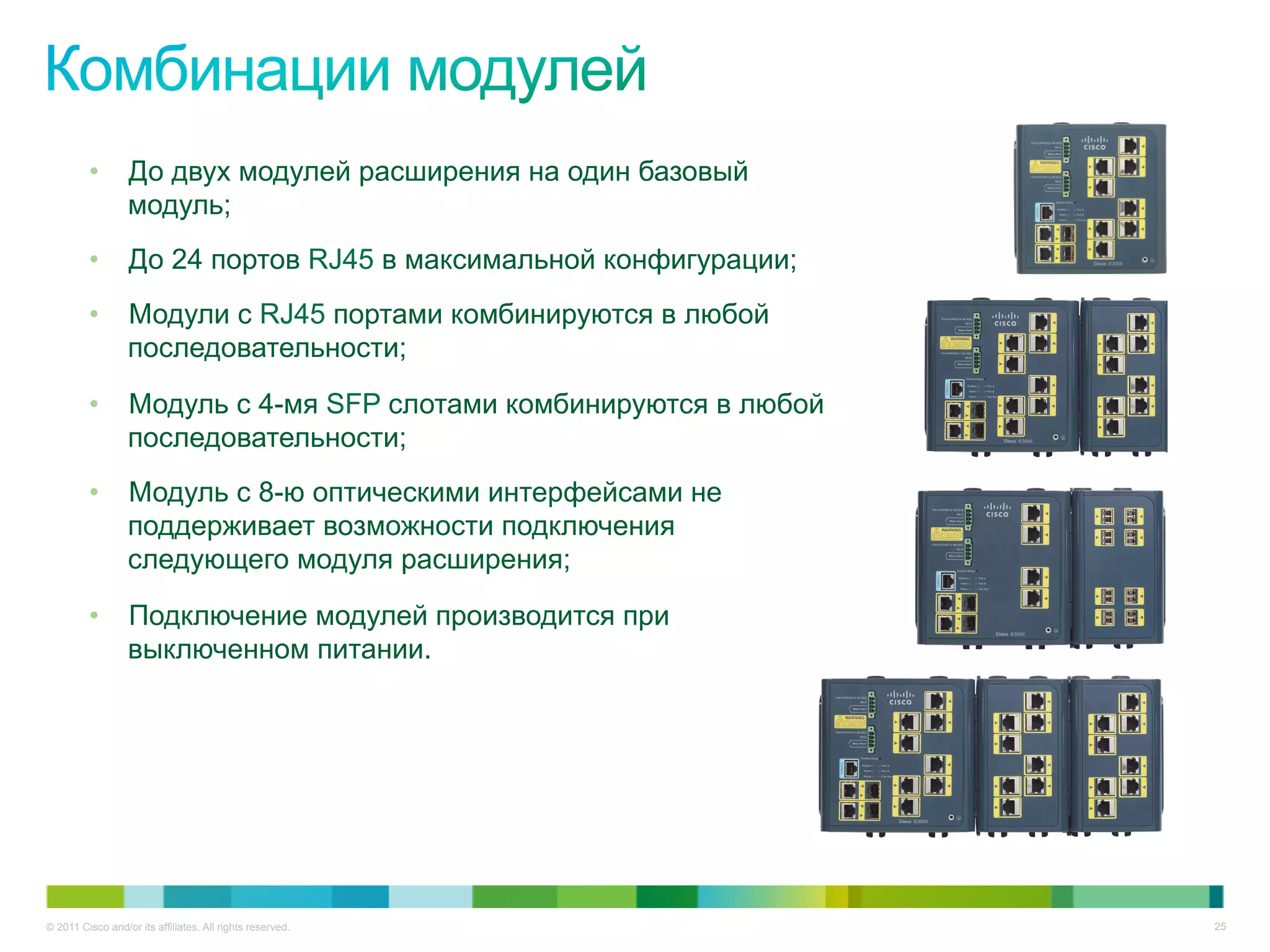

• До двух модулей расширения на один базовый
модуль;
• До 24 портов RJ45 в максимальной конфигурации;
• Модули с RJ45 портами комбинируются в любой
последовательности;
• Модуль с 4-мя SFP слотами комбинируются в любой
последовательности;
• Модуль с 8-ю оптическими интерфейсами не
поддерживает возможности подключения
следующего модуля расширения;
• Подключение модулей производится при
выключенном питании.

26. © 2011 Cisco and/or its affiliates. All rights reserved. 26
PWR-IE65W-PC-DC=
• 65 Вт, DC-питание;
• Для PoE модуля;
• Внешнее
подключение.
• Винтовая клемма.
PWR-IE65W-PC-AC=
• 65 Вт, AC-питание;
• Для PoE модуля;
• Внешнее
подключение.
• Винтовая клемма.
PWR-IE50W-AC-IEC=
• 50 Вт,
• 110/220 В AC-питание;
• 88-300 В DC-питание;
• IEC-вилка.
PWR-IE50W-AC
• 50 Вт,
• 110/220 В AC-
питание; 88-300 В
DC-питание;
• Винтовая клемма.

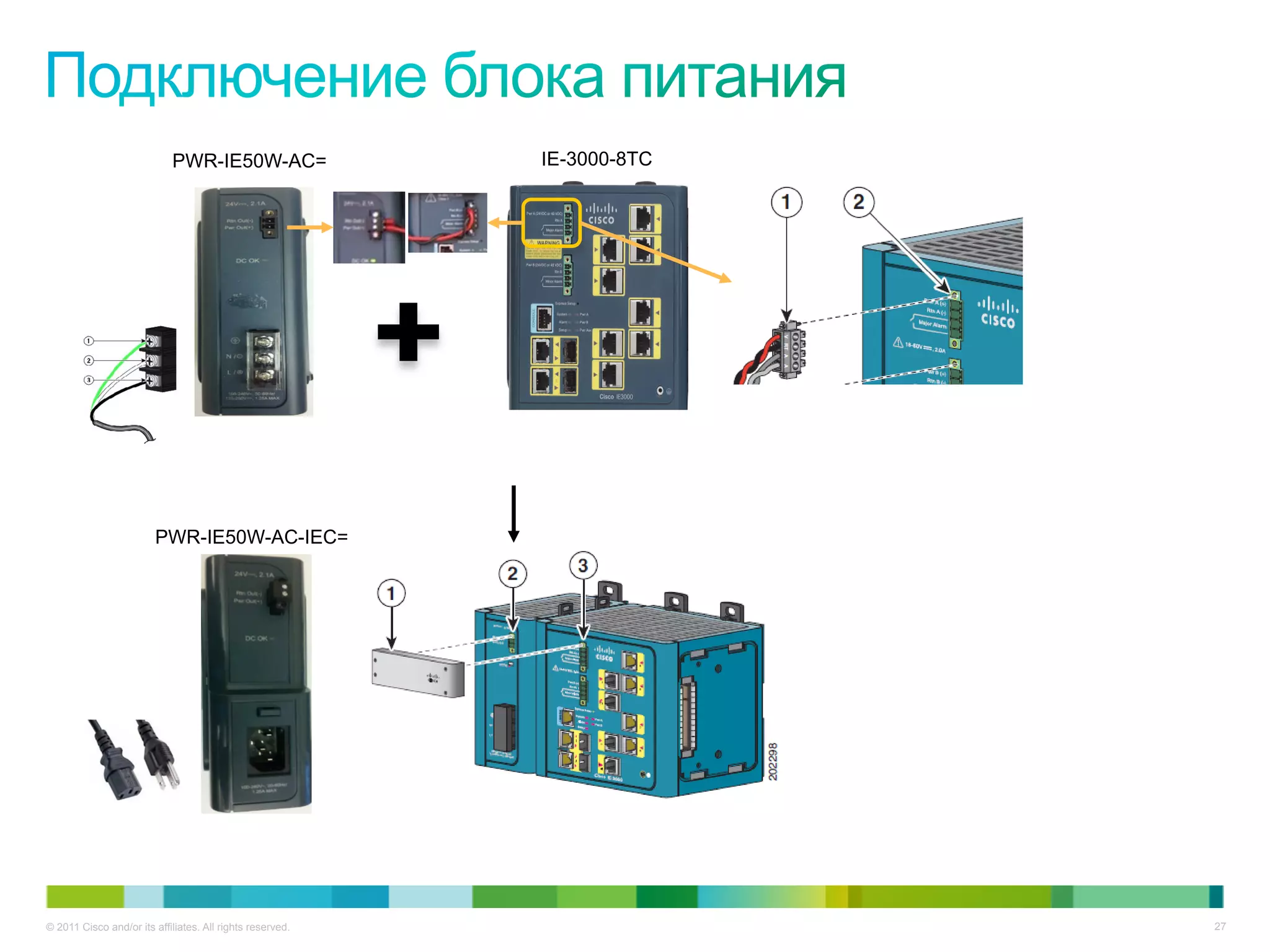

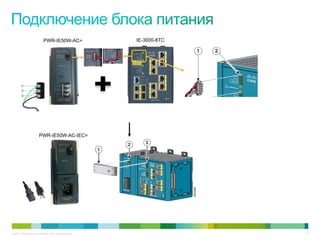

27. © 2011 Cisco and/or its affiliates. All rights reserved. 27
IE-3000-8TCPWR-IE50W-AC=
PWR-IE50W-AC-IEC=

28. © 2011 Cisco and/or its affiliates. All rights reserved. 28

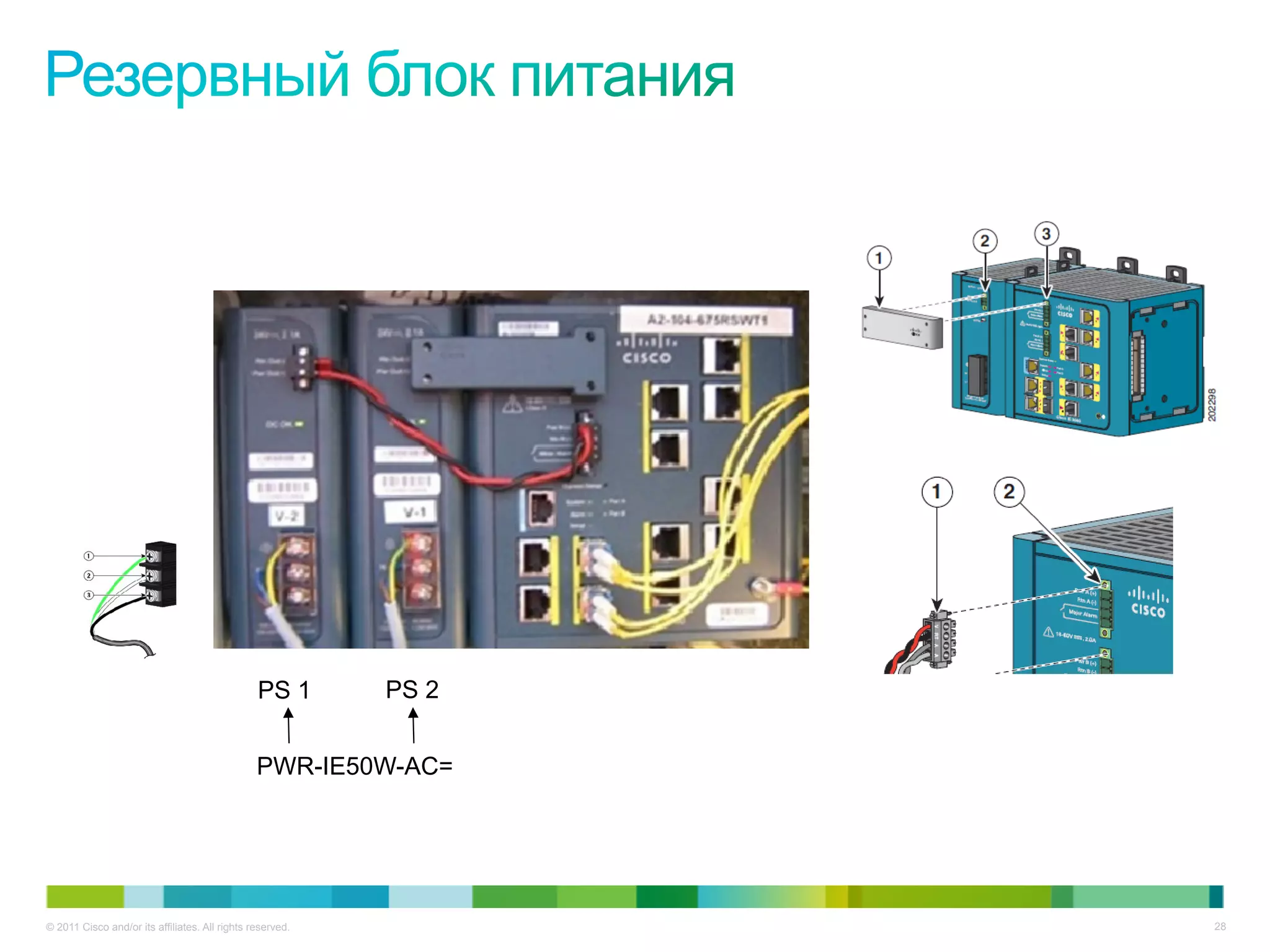

PWR-IE50W-AC=
PS 1 PS 2

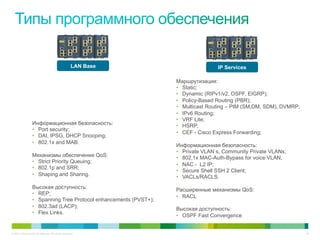

29. © 2011 Cisco and/or its affiliates. All rights reserved. 29
FeaturesandScalability
Информационная безопасность:
• Port security;
• DAI, IPSG, DHCP Snooping;
• 802.1x and MAB.
Механизмы обеспечения QoS:
• Strict Priority Queuing;
• 802.1p and SRR;
• Shaping and Sharing.
Высокая доступность:
• REP;
• Spanning Tree Protocol enhancements (PVST+);
• 802.3ad (LACP);
• Flex Links.
Маршрутизация:
• Static;
• Dynamic (RIPv1/v2, OSPF, EIGRP);
• Policy-Based Routing (PBR);
• Multicast Routing – PIM (SM,DM, SDM), DVMRP;
• IPv6 Routing;
• VRF Lite;
• HSRP;
• CEF - Cisco Express Forwarding;
Информационная безопасность:
• Private VLAN s, Community Private VLANs;
• 802.1x MAC-Auth-Bypass for voice VLAN;
• NAC - L2 IP;
• Secure Shell SSH 2 Client;
• VACLs/RACLS.
Расширенные механизмы QoS:
• RACL
Высокая доступность:
• OSPF Fast Convergence
LAN Base IP Services

30. © 2011 Cisco and/or its affiliates. All rights reserved. 30

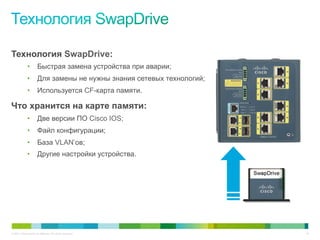

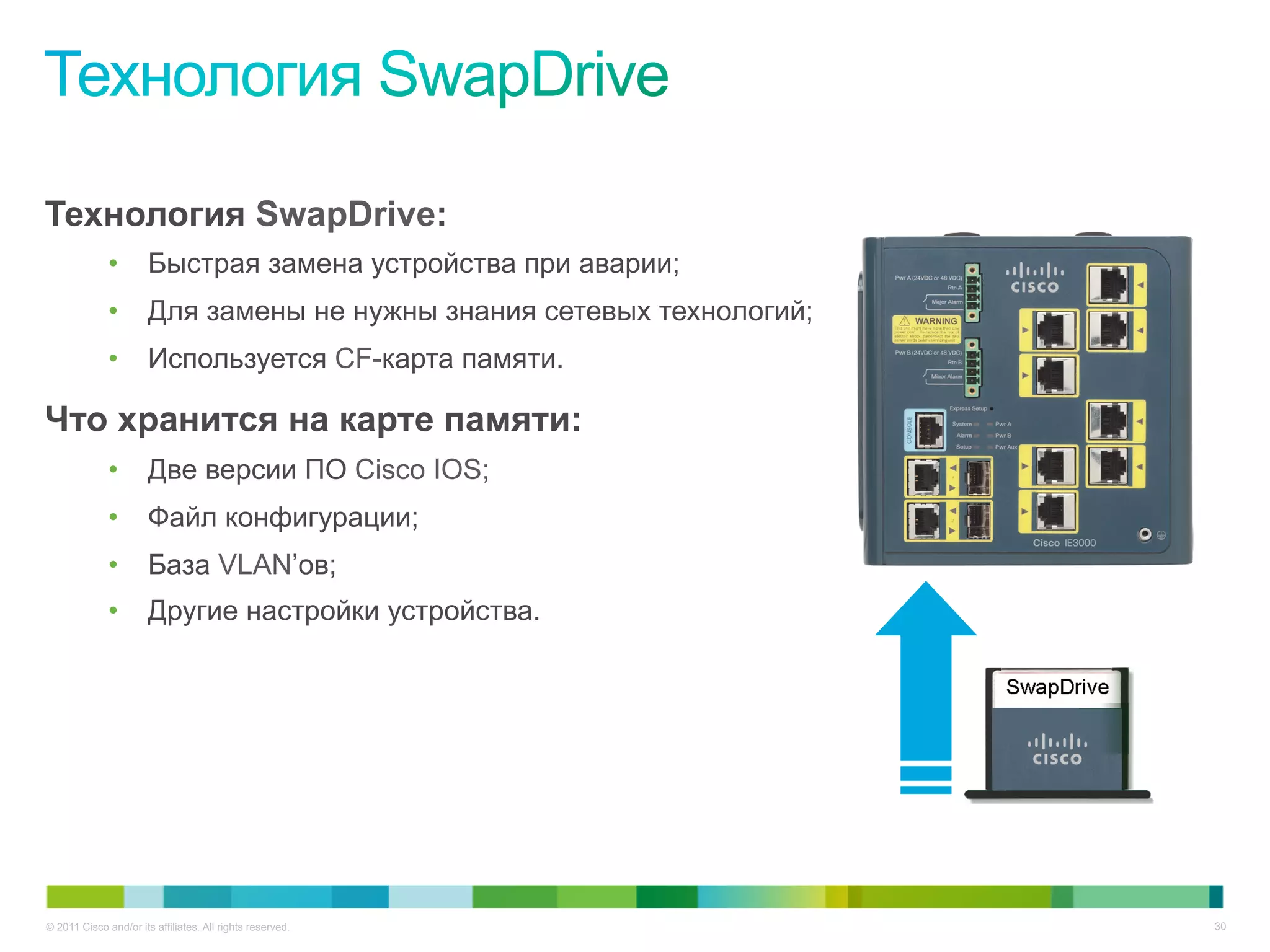

Технология SwapDrive:
• Быстрая замена устройства при аварии;
• Для замены не нужны знания сетевых технологий;
• Используется CF-карта памяти.
Что хранится на карте памяти:
• Две версии ПО Cisco IOS;
• Файл конфигурации;
• База VLAN’ов;
• Другие настройки устройства.

31. © 2010 Cisco and/or its affiliates. All rights reserved. 31

32. © 2011 Cisco and/or its affiliates. All rights reserved. 32

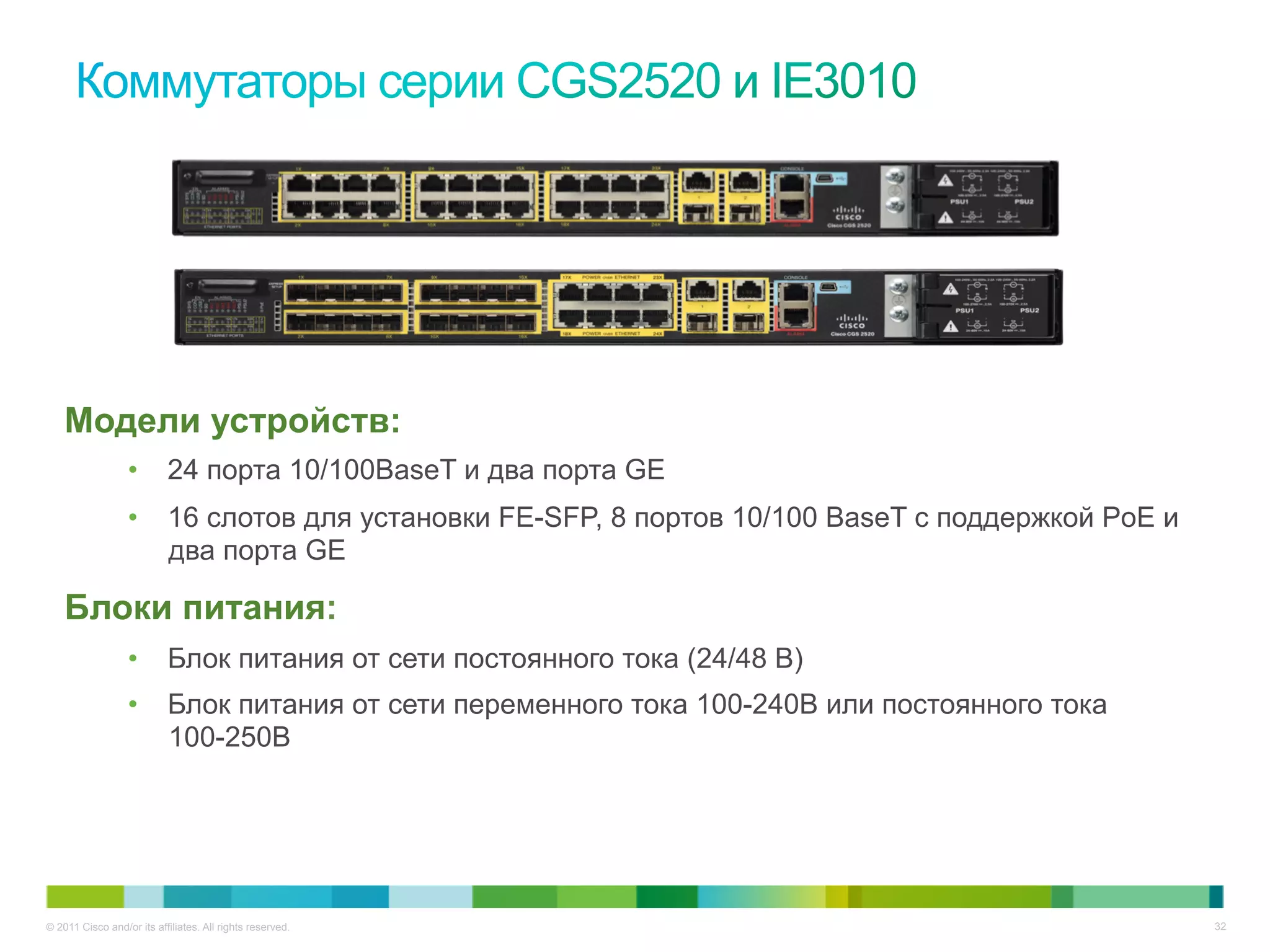

Модели устройств:
• 24 порта 10/100BaseT и два порта GE
• 16 слотов для установки FE-SFP, 8 портов 10/100 BaseT с поддержкой PoE и
два порта GE
Блоки питания:
• Блок питания от сети постоянного тока (24/48 В)
• Блок питания от сети переменного тока 100-240В или постоянного тока
100-250В

33. © 2011 Cisco and/or its affiliates. All rights reserved. 33

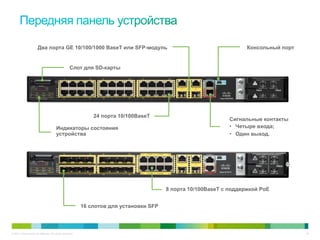

Сигнальные контакты
• Четыре входа;
• Один выход.
Консольный порт
Индикаторы состояния
устройства
Слот для SD-карты
24 порта 10/100BaseT
Два порта GE 10/100/1000 BaseT или SFP-модуль
16 слотов для установки SFP
8 порта 10/100BaseT с поддержкой PoE

34. © 2011 Cisco and/or its affiliates. All rights reserved. 34
• Два типа блоков питания;
• Поддерживается любая комбинация;
• Для работы устройства достаточно одного блока;
• Режим разделения нагрузки при использовании двух блоков;
• Один блок питания имеет запас в 65 Вт для РоЕ;
• Два блока питания имеют запас в 170 Вт для РоЕ;
• Для работы РоЕ на восьми портах требуется два блока питания;
• РоЕ+ поддерживается на 4 портах.
Блок питания с поддержкой
горячей замены
Блок питания с поддержкой
горячей замены
Индикаторы состояния
устройства

35. © 2011 Cisco and/or its affiliates. All rights reserved. 35
3535

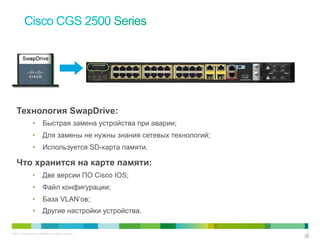

Технология SwapDrive:
• Быстрая замена устройства при аварии;
• Для замены не нужны знания сетевых технологий;
• Используется SD-карта памяти.
Что хранится на карте памяти:
• Две версии ПО Cisco IOS;
• Файл конфигурации;
• База VLAN’ов;
• Другие настройки устройства.

36. © 2011 Cisco and/or its affiliates. All rights reserved. 36

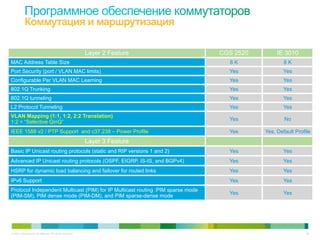

Коммутация и маршрутизация
Layer 2 Feature CGS 2520 IE 3010
MAC Address Table Size 8 K 8 K
Port Security (port / VLAN MAC limits) Yes Yes
Configurable Per VLAN MAC Learning Yes Yes
802.1Q Trunking Yes Yes
802.1Q tunneling Yes Yes
L2 Protocol Tunneling Yes Yes
VLAN Mapping (1:1, 1:2, 2:2 Translation)
1:2 = “Selective QinQ”
Yes No
IEEE 1588 v2 / PTP Support and c37.238 – Power Profile Yes Yes, Default Profile
Layer 3 Feature
Basic IP Unicast routing protocols (static and RIP versions 1 and 2) Yes Yes
Advanced IP Unicast routing protocols (OSPF, EIGRP, IS-IS, and BGPv4) Yes Yes
HSRP for dynamic load balancing and failover for routed links Yes Yes
IPv6 Support Yes Yes
Protocol Independent Multicast (PIM) for IP Multicast routing :PIM sparse mode
(PIM-SM), PIM dense mode (PIM-DM), and PIM sparse-dense mode
Yes Yes

37. © 2011 Cisco and/or its affiliates. All rights reserved. 37

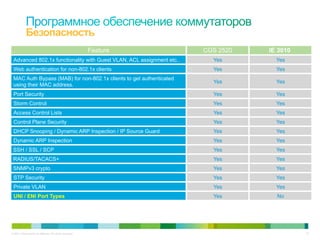

Feature CGS 2520 IE 3010
Advanced 802.1x functionality with Guest VLAN, ACL assignment etc.. Yes Yes
Web authentication for non-802.1x clients Yes Yes
MAC Auth Bypass (MAB) for non-802.1x clients to get authenticated
using their MAC address.
Yes Yes
Port Security Yes Yes
Storm Control Yes Yes
Access Control Lists Yes Yes
Control Plane Security Yes Yes
DHCP Snooping / Dynamic ARP Inspection / IP Source Guard Yes Yes
Dynamic ARP Inspection Yes Yes
SSH / SSL / SCP Yes Yes
RADIUS/TACACS+ Yes Yes
SNMPv3 crypto Yes Yes
STP Security Yes Yes
Private VLAN Yes Yes
UNI / ENI Port Types Yes No
Безопасность

38. © 2011 Cisco and/or its affiliates. All rights reserved. 38

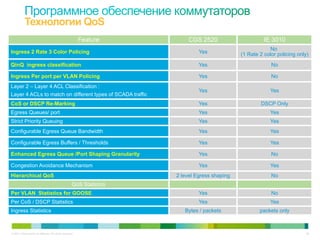

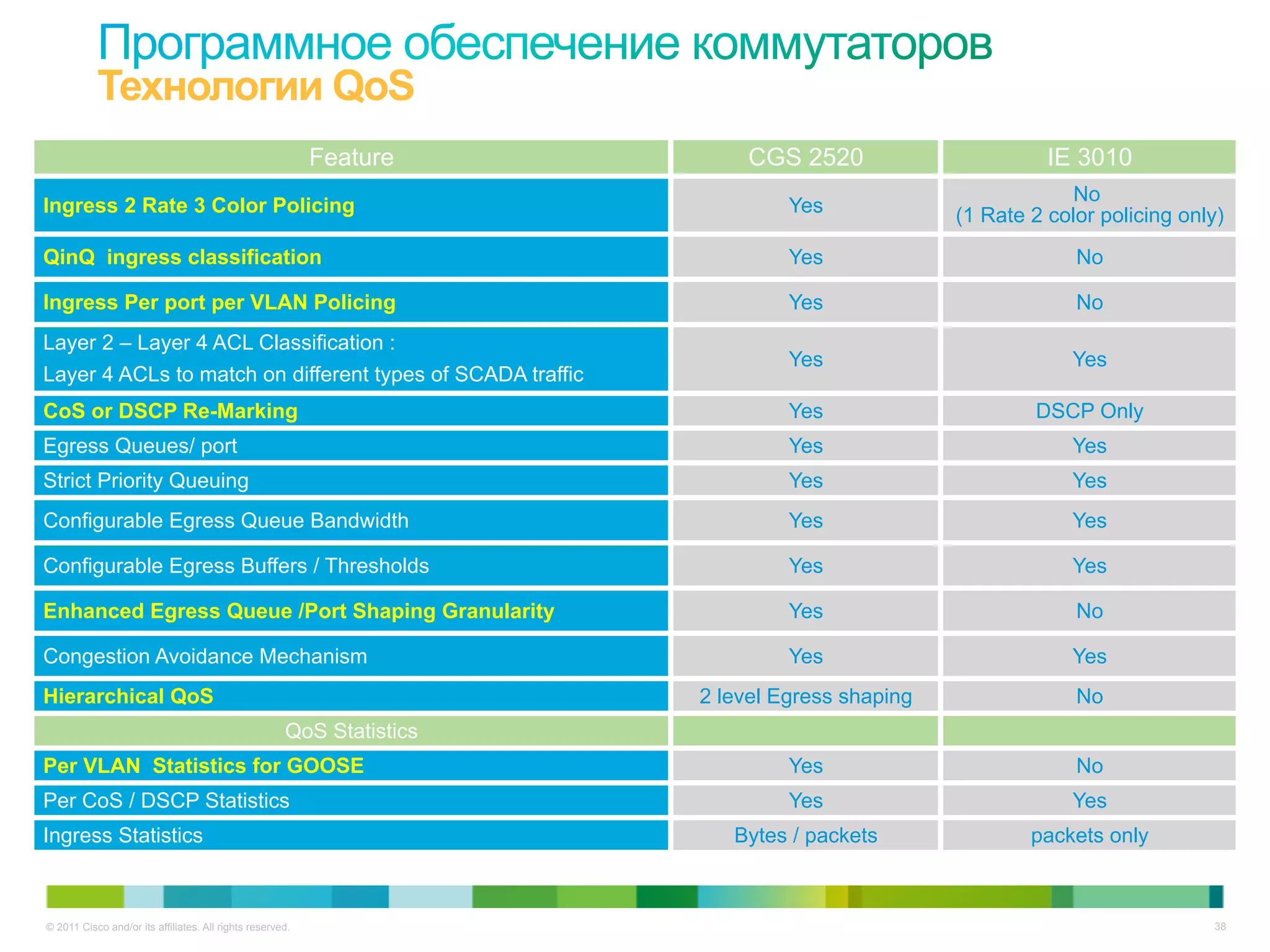

Feature CGS 2520 IE 3010
Ingress 2 Rate 3 Color Policing Yes
No
(1 Rate 2 color policing only)
QinQ ingress classification Yes No
Ingress Per port per VLAN Policing Yes No
Layer 2 – Layer 4 ACL Classification :
Layer 4 ACLs to match on different types of SCADA traffic
Yes Yes
CoS or DSCP Re-Marking Yes DSCP Only
Egress Queues/ port Yes Yes
Strict Priority Queuing Yes Yes
Configurable Egress Queue Bandwidth Yes Yes
Configurable Egress Buffers / Thresholds Yes Yes
Enhanced Egress Queue /Port Shaping Granularity Yes No
Congestion Avoidance Mechanism Yes Yes
Hierarchical QoS 2 level Egress shaping No
QoS Statistics
Per VLAN Statistics for GOOSE Yes No
Per CoS / DSCP Statistics Yes Yes
Ingress Statistics Bytes / packets packets only
Технологии QoS

39. Спасибо за внимание!
