Построение технологических сетей связи
Документ охватывает построение и развитие технологических сетей, представленных в портфолио компании Cisco, включая применения в электроэнергетике, видеонаблюдении и умных городах. Он описывает архитектурные решения для различных подсистем и оборудование, соответствующее современным стандартам. Также упоминаются примеры успешной интеграции и автоматизации на основе IP-технологий.
More Related Content
Similar to Построение технологических сетей связи
Построение технологических сетей связи
- 1. 1© 2015 Ciscoand/or its affiliates. All rights reserved. Построение технологических сетей связи Игорь Гиркин менеджер по развитию новых технологий – IoT iggirkin@cisco.com 23 июня 2015

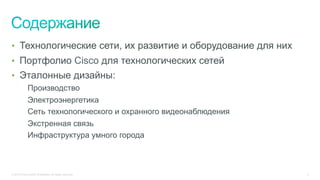

- 2. © 2015 Ciscoand/or its affiliates. All rights reserved. 2 • Технологические сети, их развитие и оборудование для них • Портфолио Cisco для технологических сетей • Эталонные дизайны: Производство Электроэнергетика Сеть технологического и охранного видеонаблюдения Экстренная связь Инфраструктура умного города

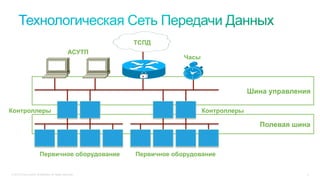

- 3. © 2015 Ciscoand/or its affiliates. All rights reserved. 3 Шина управления Полевая шина Первичное оборудование Первичное оборудование Контроллеры Контроллеры АСУТП Часы ТСПД
- 4. © 2015 Ciscoand/or its affiliates. All rights reserved. 4 От разделенных систем… От закрытых протоколов и интерфейсов… От подключенного устройства… …к решениям на основе стандартов … к объединенному и безопасному решению …до критичной части корпоративной системы

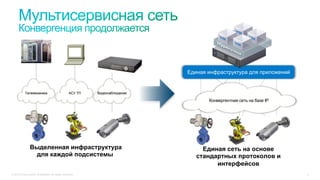

- 5. © 2015 Ciscoand/or its affiliates. All rights reserved. 5 Выделенная инфраструктура для каждой подсистемы Единая сеть на основе стандартных протоколов и интерфейсов Конвергентная сеть на базе IP Единая инфраструктура для приложений АСУ ТП ВидеонаблюдениеТелемеханика

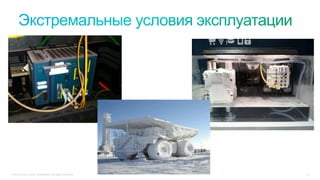

- 6. © 2015 Ciscoand/or its affiliates. All rights reserved. 6
- 7. © 2015 Ciscoand/or its affiliates. All rights reserved. 7
- 8. © 2015 Ciscoand/or its affiliates. All rights reserved. 8 • Технологические сети, их развитие и оборудование для них • Портфолио Cisco для технологических сетей • Эталонные дизайны: Производство Электроэнергетика Сеть технологического и охранного видеонаблюдения Экстренная связь Инфраструктура умного города

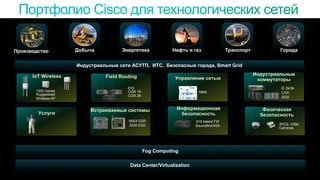

- 9. © 2015 Ciscoand/or its affiliates. All rights reserved. 9 Индустриальные сети АСУТП, ИТС, Безопасные города, Smart Grid Data Center/Virtualization Fog Computing Энергетика Нефть и газПроизводство ГородаТранспортДобыча IE 2k/3k CGS 2520 1550 Series Ruggedized Wireless AP 819 CGR 1K CGR 2K IPICS, VSM, Cameras 59XX ESR 2020 ESS NMS 819 based FW Sourcefire/ASA

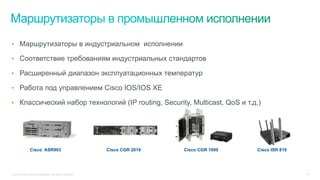

- 10. © 2015 Ciscoand/or its affiliates. All rights reserved. 10 Cisco CGR 2010 • Маршрутизаторы в индустриальном исполнении • Соответствие требованиям индустриальных стандартов • Расширенный диапазон эксплуатационных температур • Работа под управлением Cisco IOS/IOS XE • Классический набор технологий (IP routing, Security, Multicast, QoS и т.д.) Cisco ASR903 Cisco CGR 1000 Cisco ISR 819

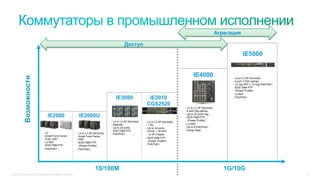

- 11. © 2015 Ciscoand/or its affiliates. All rights reserved. 11 10/100M 1G/10G IE2000 IE3000 IE3010 CGS2520 IE2000U IE4000 - L2 - Small Form Factor - IP30, IP67 - L2 NAT - IEEE1588 PTP - PoE/PoE+ - L2 or L3 (IP Services) - Small Form Factor - PRP - IEEE1588 PTP (Power Profile) - PoE/PoE+ - L2 or L3 (IP Services) - Modular - Up to 24 ports - IEEE1588 PTP - PoE/PoE+ - L2 or L3 (IP Services) - 1 RU - Up to 24 ports - 8 PoE + 16 SFP or 24 Copper - IEEE1588 PTP (Power Profile*) - PoE/PoE+ - L2 or L3 (IP Services) - 4 port Gig uplinks - Up to 20 ports Gig - IEEE1588 PTP (Power Profile) - L2 NAT - Up to 8 PoE/PoE+ - Dying Gasp Возможности Доступ Агрегация - L2 or L3 (IP Services) - 4 port 1/10G uplinks - 12 Gig SFP + 12 Gig PoE/PoE+ - IEEE1588 PTP (Power Profile) - L2 NAT - PoE/PoE+ IE5000

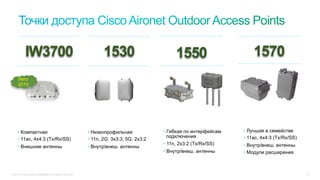

- 12. © 2015 Ciscoand/or its affiliates. All rights reserved. 12 1530 1550 1570 • Низкопрофильная • 11n, 2G: 3x3:3; 5G: 2x3:2 • Внутр/внеш. антенны • Гибкая по интерфейсам подключения • 11n, 2x3:2 (Tx/Rx/SS) • Внутр/внеш. антенны • Лучшая в семействе • 11ac, 4x4:3 (Tx/Rx/SS) • Внутр/внеш. антенны • Модули расширения IW3700 • Компактная • 11ac, 4x4:3 (Tx/Rx/SS) • Внешние антенны Лето 2015
- 13. © 2015 Ciscoand/or its affiliates. All rights reserved. 13 Physical Security Operations Manager Physical Security Information Managers (PSIM) Сторонние приложения (SCADA, системы мониторинга) Video Surveillance Manager End-to-end решение IP-сеть Medianet • Виртуализация • Безопасность • Управление Видеонаблюдение Система экстренной связиIP камеры Система контроля и управления доступом IPICSМегапиксельные камеры Контроллеры и система управления (CPAM)
- 14. © 2015 Ciscoand/or its affiliates. All rights reserved. 14 • Технологические сети, их развитие и оборудование для них • Портфолио Cisco для технологических сетей • Эталонные дизайны: Производство Электроэнергетика Сеть технологического и охранного видеонаблюдения Экстренная связь Инфраструктура умного города

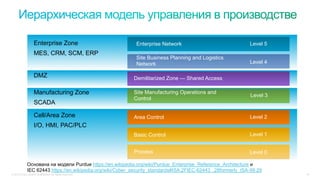

- 15. © 2015 Ciscoand/or its affiliates. All rights reserved. 15 Enterprise Zone MES, CRM, SCM, ERP DMZ Manufacturing Zone SCADA Cell/Area Zone I/O, HMI, PAC/PLC Demilitarized Zone — Shared Access Enterprise Network Level 5 Site Business Planning and Logistics Network Level 4 Site Manufacturing Operations and Control Level 3 Area Control Level 2 Basic Control Level 1 Process Level 0 Основана на модели Purdue https://en.wikipedia.org/wiki/Purdue_Enterprise_Reference_Architecture и IEC 62443 https://en.wikipedia.org/wiki/Cyber_security_standards#ISA.2FIEC-62443_.28formerly_ISA-99.29

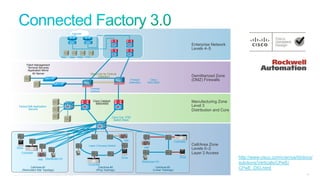

- 16. © 2015 Ciscoand/or its affiliates. All rights reserved. 16 Gbps Link for Failover Detection Firewall (Active) Firewall (Standby) FactoryTalk Application Servers Cisco ASA 5500 Cisco Catalyst 6500/4500 Cisco Cat. 3750 Switch Stack Patch Management Terminal Services Application Mirror AV Server Cell/Area #1 (Redundant Star Topology) Drive Controller HMI Distributed I/O Controller DriveDrive HMI Distributed I/O HMI Cell/Area #2 (Ring Topology) Cell/Area #3 (Linear Topology) Layer 2 Access Switch Controller Cell/Area Zone Levels 0–2 Layer 2 Access Manufacturing Zone Level 3 Distribution and Core Demilitarized Zone (DMZ) Firewalls Enterprise Network Levels 4–5 Web Apps DNS FTP Internet http://www.cisco.com/c/en/us/td/docs/ solutions/Verticals/CPwE/ CPwE_DIG.html

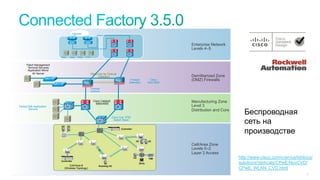

- 17. © 2015 Ciscoand/or its affiliates. All rights reserved. 17 Controller HMI I/O I/O WGB I/O Drive WGB Controller I/O I/O A P A P WGB X WGB Roaming I/OCell/Area # (Wireless Topology) A P A P Gbps Link for Failover Detection Firewall (Active) Firewall (Standby) FactoryTalk Application Servers Cisco ASA 5500 Cisco Catalyst 6500/4500 Cisco Cat. 3750 Switch Stack Patch Management Terminal Services Application Mirror AV Server Manufacturing Zone Level 3 Distribution and Core Demilitarized Zone (DMZ) Firewalls Enterprise Network Levels 4–5 Web Apps DNS FTP Internet http://www.cisco.com/c/en/us/td/docs/ solutions/Verticals/CPwE/NovCVD/ CPwE_WLAN_CVD.html Беспроводная сеть на производстве Cell/Area Zone Levels 0–2 Layer 2 Access
- 18. © 2015 Ciscoand/or its affiliates. All rights reserved. 18 • Технологические сети, их развитие и оборудование для них • Портфолио Cisco для технологических сетей • Эталонные дизайны: Производство Электроэнергетика Сеть технологического и охранного видеонаблюдения Экстренная связь Инфраструктура умного города

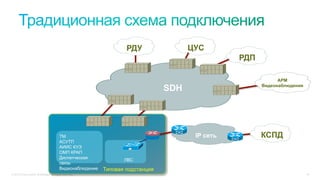

- 19. © 2015 Ciscoand/or its affiliates. All rights reserved. 19 SDH Типовая подстанция ЛВС ТМ АСУТП АИИС КУЭ ОМП КРАП Диспетческая связь Видеонаблюдение IP сеть РДУ ЦУС РДП АРМ Видеонаблюдения КСПД

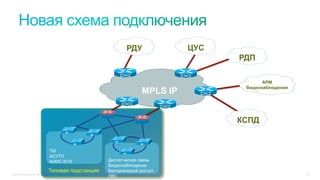

- 20. © 2015 Ciscoand/or its affiliates. All rights reserved. 20 Типовая подстанция Диспетческая связь Видеонаблюдение Беспроводной доступ ЛВС ТМ АСУТП АИИС КУЭ MPLS IP РДУ ЦУС РДП КСПД АРМ Видеонаблюдения
- 21. © 2015 Ciscoand/or its affiliates. All rights reserved. 21 Шина процессов … К2 К3 … К4К1 КСПД КСПД Шина подстанции Мультисервисная шина Физическая безопасность Доступ мобильных пользователей
- 22. © 2015 Ciscoand/or its affiliates. All rights reserved. 22 “Smart Grid Substation Automation Design and Implementation Guide” • Рекомендации по дизайну и внедрению для различных сценариев • Архитектура подстанционных сетей • Рекомендации по выбору оборудования • Рекомендации по конфигурации • Результаты тестирования ключевых параметров решений Design and Implementation Guide распространяется в рамках NDA

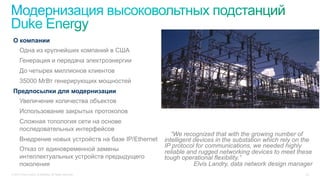

- 23. © 2015 Ciscoand/or its affiliates. All rights reserved. 23 “We recognized that with the growing number of intelligent devices in the substation which rely on the IP protocol for communications, we needed highly reliable and rugged networking devices to meet these tough operational flexibility.” Elvis Landry, data network design manager О компании Одна из крупнейших компаний в США Генерация и передача электроэнергии До четырех миллионов клиентов 35000 МгВт генерирующих мощностей Предпосылки для модернизации Увеличение количества объектов Использование закрытых протоколов Сложная топология сети на основе последовательных интерфейсов Внедрение новых устройств на базе IP/Ethernet Отказ от единовременной замены интеллектуальных устройств предыдущего поколения
- 24. © 2015 Ciscoand/or its affiliates. All rights reserved. 24 • Технологические сети, их развитие и оборудование для них • Портфолио Cisco для технологических сетей • Эталонные дизайны: Производство Электроэнергетика Нефтегаз Сеть технологического и охранного видеонаблюдения Экстренная связь Инфраструктура умного города

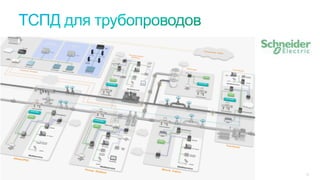

- 25. © 2015 Ciscoand/or its affiliates. All rights reserved. 25

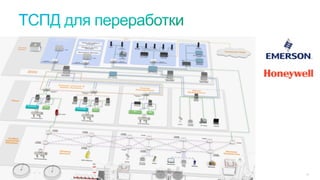

- 26. © 2015 Ciscoand/or its affiliates. All rights reserved. 26

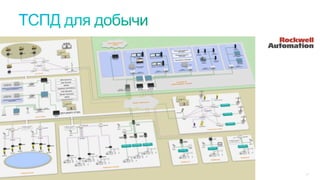

- 27. © 2015 Ciscoand/or its affiliates. All rights reserved. 27
- 28. © 2015 Ciscoand/or its affiliates. All rights reserved. 28 • Технологические сети, их развитие и оборудование для них • Портфолио Cisco для технологических сетей • Эталонные дизайны: Производство Электроэнергетика Сеть технологического и охранного видеонаблюдения Экстренная связь Инфраструктура умного города

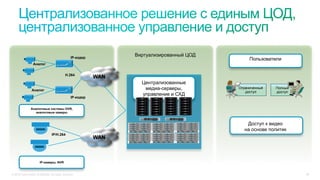

- 29. © 2015 Ciscoand/or its affiliates. All rights reserved. 29 Пользователи Ограниченный доступ Полный доступ Доступ к видео на основе политик Централизованные медиа-серверы, управление и СХД Виртуализированный ЦОД Аналог Аналог H.264 IP-кодер IP/H.264 Аналоговые системы DVR, аналоговые камеры IP-камеры, NVR WAN WAN IP-кодер

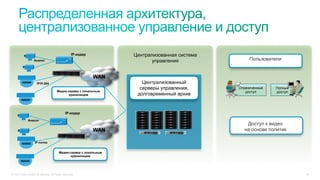

- 30. © 2015 Ciscoand/or its affiliates. All rights reserved. 30 Централизованный серверы управления, долговременный архив Централизованная система управленияАналог IP-кодер Медиа-сервер с локальным хранилищем Медиа-сервер с локальным хранилищем WAN WAN Аналог IP-кодер IP-поток IP/H.264 Пользователи Ограниченный доступ Полный доступ Доступ к видео на основе политик

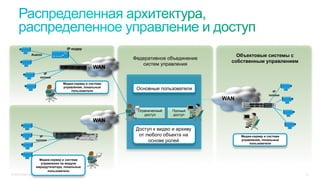

- 31. © 2015 Ciscoand/or its affiliates. All rights reserved. 31 Федеративное объединение систем управления Основные пользователи Ограниченный доступ Полный доступ Доступ к видео и архиву от любого объекта на основе ролей WAN Объектовые системы с собственным управлением Аналог IP-кодер IP потоки IP потоки Медиа-сервер и система управления, локальные пользователи Медиа-сервер и система управления на модуле маршрутизатора, локальные пользователи WAN WAN IP потоки Медиа-сервер и система управления, локальные пользователи
- 32. © 2015 Ciscoand/or its affiliates. All rights reserved. 32 • Технологические сети, их развитие и оборудование для них • Портфолио Cisco для технологических сетей • Эталонные дизайны: Производство Электроэнергетика Сеть технологического и охранного видеонаблюдения Экстренная связь Инфраструктура умного города
- 33. © 2015 Ciscoand/or its affiliates. All rights reserved. 33 Стыковка различных систем радиосвязи PTT на мобильных устройствах Обновление диспечерского центра

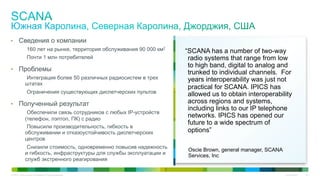

- 34. Cisco Public 34©2015 Cisco and/or its affiliates. All rights reserved. • Сведения о компании 160 лет на рынке, территория обслуживания 90 000 км2 Почти 1 млн потребителей • Проблемы Интеграция более 50 различных радиосистем в трех штатах Ограничения существующих диспетчерских пультов • Полученный результат Обеспечили связь сотрудников с любых IP-устройств (телефон, лэптоп, ПК) с радио Повысили производительность, гибкость в обслуживании и отказоустойчивость диспетчерских центров Снизили стоимость, одновременно повысив надежность и гибкость, инфраструктуры для службы эксплуатации и служб экстренного реагирования “SCANA has a number of two-way radio systems that range from low to high band, digital to analog and trunked to individual channels. For years interoperability was just not practical for SCANA. IPICS has allowed us to obtain interoperability across regions and systems, including links to our IP telephone networks. IPICS has opened our future to a wide spectrum of options” Oscie Brown, general manager, SCANA Services, Inc
- 35. Cisco Public 35©2015 Cisco and/or its affiliates. All rights reserved. • Сведения о компании 73 года на рынке, территория обслуживания 1 800 км2 38 250 физических и 4 000 юридических лиц • Проблемы Объединение инструментов связи по беспроводной сети (~50% покрытие) и 2-сторонней радио сети (100% покрытие) Отказ от использования специализированных устройств для стыка двух сетей • Полученный результат Обеспечили связь сотрудников с любых IP-устройств (телефон, лэптоп, ПК) с радио Обеспечили техподдержку – служба техподдержки может общаться с персоналом в полях Получили возможность коммуницировать с другими организациями (генерирующие компании, службы ЧС) “Through IPICS and through the extension of our IP network we’ve been enabled to allow any employee, anywere with an IP device – a phone, a laptop or a desktop – to communicate on a radio system, and thus to our technicians, line persons, and service persons in the field” Ron Beck, network enginner, Central Lincoln People’s Utility District https://www.youtube.com/watch? v=cOeOc744IsU&list=PLBA4FFEA08D24E84 8&index=1
- 36. © 2015 Ciscoand/or its affiliates. All rights reserved. 36 • Технологические сети, их развитие и оборудование для них • Портфолио Cisco для технологических сетей • Эталонные дизайны: Производство Электроэнергетика Сеть технологического и охранного видеонаблюдения Экстренная связь Инфраструктура умного города

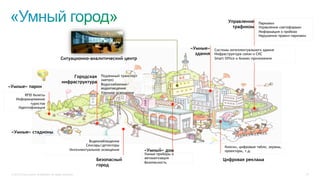

- 37. © 2015 Ciscoand/or its affiliates. All rights reserved. 37 Ситуационно-аналитический центр Безопасный город Управление трафиком «Умные» здания Городская инфраструктура Цифровая реклама «Умные» парки «Умный» дом Подземный транспорт (метро) Водоснабжение/ водоотведение Уличное освещение Парковки Управление светофорами Информация о пробках Нарушение правил парковки RFID билеты Информирование туристов Идентификация Системы интеллектуального здания Инфраструктура связи и СКС Smart Office и бизнес-приложения Видеонаблюдение Сенсоры/детекторы Интеллектуальное освещение Умные приборы и автоматизация Безопасность Киоски, цифровые табло, экраны, проекторы, т.д. «Умные» стадионы

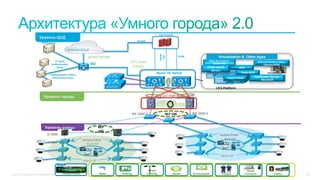

- 38. © 2015 Ciscoand/or its affiliates. All rights reserved. 38 Nexus DC Switch WLC Root AP Mesh AP Уровень ЦОД Уровень города Уровень улицы (HSRP/VRRP) Virtualization & Other Apps REP 100 CAT 4500 X ASA Firewall Access Point REP 200 vPC ME 2600 X IE 2000 Outside Inside MSE Inside-‐ City Internet Cloud Video Surveillance - VSOM/VSMS Video Surveillance Client - Operator/SASD Cisco ACS UCS Pla]orm ME 2600 X Certification Server - Microsoft Bridged Bridged DHCP Server 3rd party Authendcadon Server Authendcadon /Policy enforcement server SP NETWORK CITY Data Center ISG Cisco Prime CPIPE (DHCP Server) Root AP Mesh AP Access Point Water Parking Street Lighting Waste Environment People Street Furniture TrafficTransportation
- 39. © 2015 Ciscoand/or its affiliates. All rights reserved. 39 • Технологические сети, их развитие и оборудование для них • Портфолио Cisco для технологических сетей • Эталонные дизайны: Производство Электроэнергетика Сеть технологического и охранного видеонаблюдения Экстренная связь Инфраструктура умного города
