Build your AR app by using AR Foundation samples

Build your AR app
by using AR Foundation samples
In usecase of Image tracking
2020.01.22 (wed)
eegozilla
@JAG 1月定例会

Who are you?
eegozilla (@ega1979)
Copyright @Hirokazu Egashira a.k.a eegozilla. All right reserved.
• フリーランスのエンジニア（ARのアプリをつくってます）
• ROSCon JP 理事
• 日本アンドロイドの会運営委員
• GoogleXR WG主宰 (最近活動していない…)
• html5j運営スタッフ, ロボット部部長, Webプラットフォーム部スタッフ (最近活動していない…)

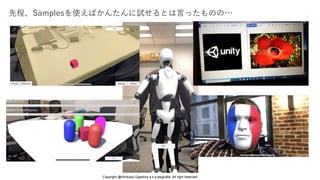

先程、Samplesを使えばかんたんに試せるとは言ったものの…

先程、Samplesを使えばかんたんに試せるとは言ったものの…
サンプルは実際のユースケースに
合わせて作っているわけではない！

例えば
Image trackingを使ったイベント向けアプリ

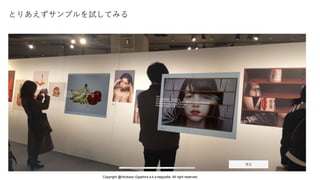

とりあえずサンプルを試してみる

しかし、実際のユースケースを考えると
１度にまとめてトラッキングさせたくない（１枚限りにしたい）
トラッキングを外したら表示される画像は消したい
Image trackingにオン／オフさせたい

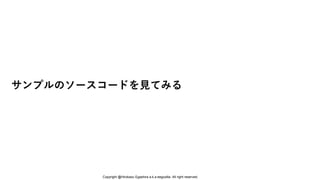

サンプルのソースコードを見てみる

・トラッキングで検知した場合に、
OnTrackedImagesChanged(ARTrackedImagesChangedEventArgs eventArgs)が実行される
・ARTrackedImagesChangedEventArgs eventArgsは、トラッキングできた画像の全体の集合みたいなもの
・ var trackedImageはトラッキングできた個々の画像。
・eventArgs.added/eventArgs.updatedにトラッキングできた画像についてリスト化される
※情報はaddedからupdatedに移される。
・ void UpdateInfo(ARTrackedImage trackedImage) は検知した画像に対する上から被せるものの描画処理。
・ OnTrackedImagesChanged()が実行される中でトラッキングできたものをupdateInfo()で描画処理を行う。
ソースコードから

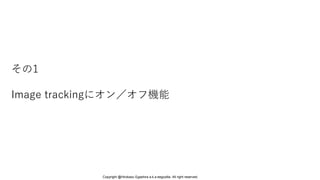

その1
Image trackingにオン／オフ機能

試そうとしたこと

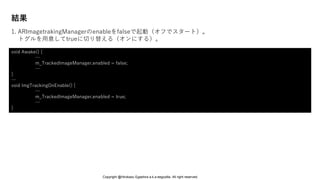

1. ARImagetrakingManagerのenableをfalseで起動（オフでスタート）。
トグルを用意してtrueに切り替える（オンにする）。
void Awake() {
m_TrackedImageManager.enabled = false;
}
…
void ImgTrackingOnEnable() {
m_TrackedImageManager.enabled = true;
}
2. トグルでARImagetrakingManagerのenableをfalseに戻す（オフにする）。
void ImgTrackingOnDisable() {
}
…

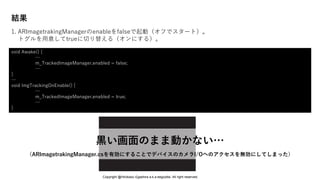

結果
void Awake() {
…
…
}
…
…
…
}

結果
void Awake() {
…
…
}
…
…
…
}
黒い画面のまま動かない…
（ARImagetrakingManager.csを有効にすることでデバイスのカメラI/Oへのアクセスを無効にしてしまった）

結果

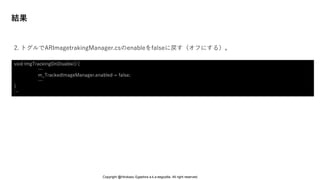

2. トグルでARImagetrakingManager.csのenableをfalseに戻す（オフにする）。
…
…
}
…

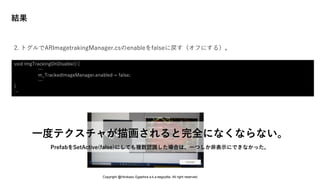

結果
一度テクスチャが描画されると完全になくならない。
PrefabをSetActive(false)にしても複数認識した場合は、一つしか非表示にできなかった。
2. トグルでARImagetrakingManager.csのenableをfalseに戻す（オフにする）。
…
…
}
…

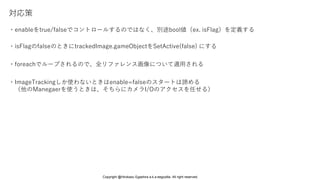

対応策
・enableをtrue/falseでコントロールするのではなく、別途bool値（ex. isFlag）を定義する
・isFlagのfalseのときにtrackedImage.gameObjectをSetActive(false) にする
・foreachでループされるので、全リファレンス画像について適用される
・ImageTrackingしか使わないときはenable=falseのスタートは諦める
（他のManegaerを使うときは、そちらにカメラI/Oのアクセスを任せる）

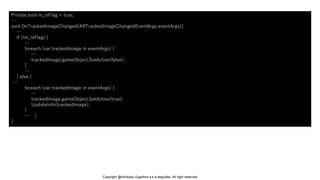

Private bool m_isFlag = true;
…
void OnTrackedImageChanged(ARTrackedImageChangedEventArgs eventArgs){
…
if (!m_isFlag) {
…
foreach (var trackedImage in eventArgs) {
…
trackedImage.gameObject.SetActive(false);
}
…
} else {
…
foreach (var trackedImage in eventArgs) {
…
trackedImage.gameObject.SetActive(true);
UpdateInfo(trackedImage);
}
… }
}

その2
トラッキングを外したら表示される画像は消したい

・trackedImage.trackingStateは認識しているときはtracking、外れるとlimitedになる

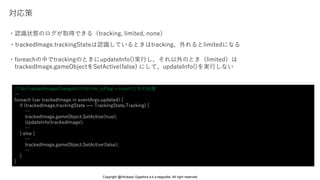

対応策
・foreachの中でtrackingのときにupdateInfo()実行し、それ以外のとき（limited）は
trackedImage.gameObjectをSetActive(false) にして、updateInfo()を実行しない
// OnTrackedImageChanged()の中のm_isFlag = trueのときの処理
…
foreach (var trackedImage in eventArgs.updated) {
if (trackedImage.trackingState == TrackingState.Tracking) {
…
…
} else {
…
…
}
}

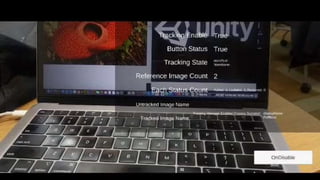

・認識状態のログが取得できる（tracking, limited, none）

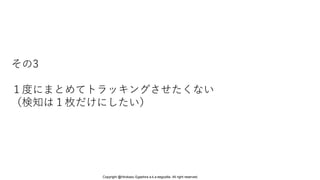

その3
１度にまとめてトラッキングさせたくない
（検知は１枚だけにしたい）

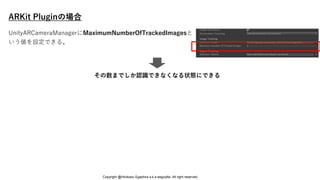

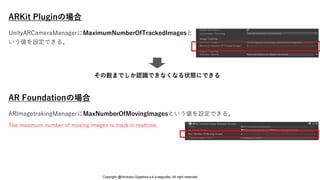

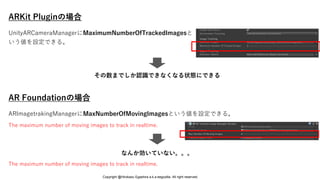

ARKit Pluginの場合
その数までしか認識できなくなる状態にできる
UnityARCameraManagerにMaximumNumberOfTrackedImagesと
いう値を設定できる。

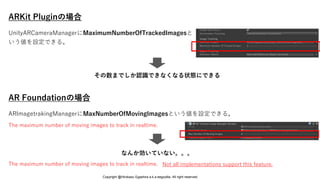

AR Foundationの場合
ARImagetrakingManagerにMaxNumberOfMovingImagesという値を設定できる。
The maximum number of moving images to track in realtime.

なんか効いていない。。。

なんか効いていない。。。
The maximum number of moving images to track in realtime. Not all implementations support this feature.

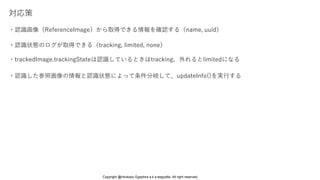

対応策
・認識画像（ReferenceImage）から取得できる情報を確認する（name, uuid）
・認識状態のログが取得できる（tracking, limited, none）
・認識した参照画像の情報と認識状態によって条件分岐して、updateInfo()を実行する
・trackedImage.trackingStateは認識しているときはtracking、外れるとlimitedになる

private string disdplayName = “”;
// OnTrackedImageChanged()の中のm_isFlag = trueのときの処理
…
foreach (var trackedImage in eventArgs.updated) {
if (trackedImage.trackingState == TrackingState.Tracking
&& displayName == “”) {
…
displayName = trackedImage.referenceImage.name;
…
} else if (trackedImage.trackingState == TrackingState.Tracking
&& displayName == trackedImage.referenceImage.name) {
…
…
} else if (trackedImage.trackingState != TrackingState.Tracking
&& displayName == trackedImage.referenceImage.name) {
…
displayName = “”;
…
} else {
…
…
}
}
…

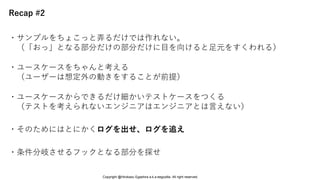

Recap #2
・そのためにはとにかくログを出せ、ログを追え
・ユースケースをちゃんと考える
（ユーザーは想定外の動きをすることが前提）
・条件分岐させるフックとなる部分を探せ
・サンプルをちょこっと弄るだけでは作れない。
（「おっ」となる部分だけの部分だけに目を向けると足元をすくわれる）
・ユースケースからできるだけ細かいテストケースをつくる
（テストを考えられないエンジニアはエンジニアとは言えない）
