Brocade SAN製品概要
© 2016 BROCADE COMMUNICATIONS SYSTEMS, INC.

はじめに
本資料は2016年11月時点のBrocade Fibre Channel製品の紹介資料です。
ストレージベンダーによってはサポートしていない機能が含まれている場
合があります。
詳細はストレージベンダーの情報をご確認ください。
© 2016 BROCADE COMMUNICATIONS SYSTEMS, INC. 2

目次
• ボックス型 FCスイッチ
• エクステンションスイッチ
• ダイレクタ
– Gen6 SANダイレクタ
– Gen5 SANダイレクタ
• Fabric Vision
• Brocade Analytics Monitoring Platform (AMP)

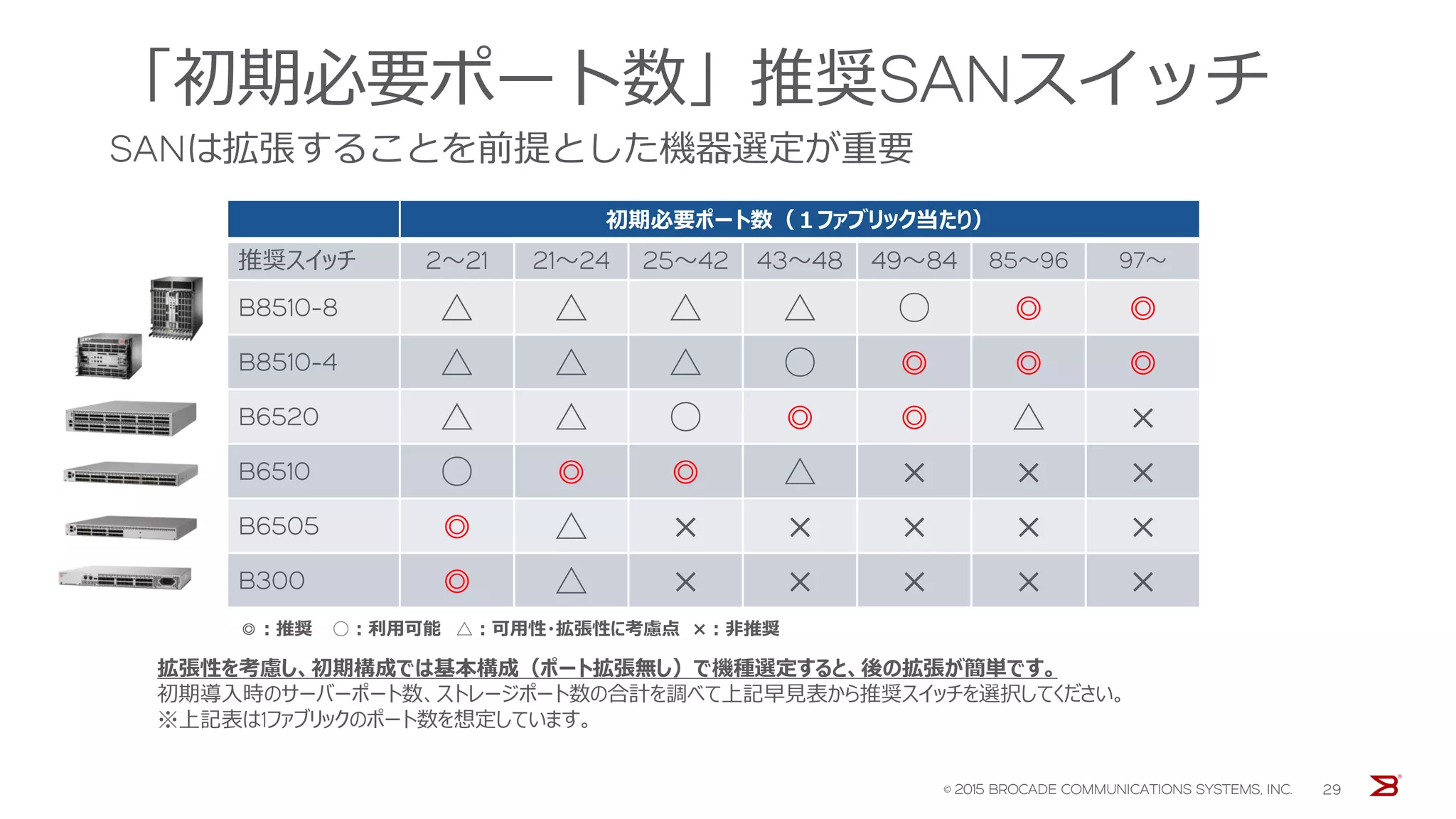

Brocade SAN製品ラインアップ
高いパフォーマンス
拡張性の高いソフトウェアとサービス
BNAによる共通管理
相互接続性
継続的な投資の保護
ブレードサーバ向け内蔵
スイッチモジュール
300 (8G)
8, 16, 24 ports
6505 (16G)
12, 24 ports
Brocade
Network Advisor
(BNA)
7800
Extension
7840
Extension
FX8-24
Extension
8510-4
32～256
ports
8510-8
32～512
ports
6510 (16G)
24,36,48 ports
6520 (16G)
48,72,96 ports
G620 (32G)
24,36, 48 ports
X6-4
49～192
ports
X6-8
48～384
ports
SX-6
Extension
Analytics Monitoring
Platform
(AMP)

ボックス型FCスイッチ

Brocade G620
第6世代 32Gb/128Gb FC対応ミッドレンジモデル
• 4/8/10/16/32 Gbps FC SFP+ 24～48ポート
• 32Gbpsx4 or 128Gbps FC QSFP 4ポート
– QSFPを32G FCポートx4へブレイクアウト可能
• アウトオブバンド管理用Ethernetポート (RJ45)
• シリアルコンソールポート (RJ45)
• USB ポート (ファームウェアアップグレードおよび
システムログダウンロード用)
• スイッチID タブ(シリアルナンバー、MACアドレス)
• 冗長化電源冷却ファン、ホットスワップ対応
• エアフローは前面吸気/背面吸気を選択可能
• Fabric Visionテクノロジーに対応
– SCSI Read/Writeコマンドの遅延・処理時間を計測可
能（IO Insight）
• メインフレームFICON対応
アウトオブバンド
管理ポート
USBポート
コンソールポート
スイッチID 48 Fibre Channel
SFP+ポート
冗長化電源冷却ファンユニット
（購入時エアフロー選択可能）
32x4/128G
Fibre Channel
QSFPポート

Brocade 6510
Gen5 FCスイッチミッドレンジモデル
• 2/4/8/10/16 Gbps Fibre Channel 24～48
ポート
• アウトオブバンド管理用Ethernetポート
(RJ45)
• USB ポート (ファームウェアアップグレード
およびシステムログダウンロード用)
• スイッチID タブ(シリアルナンバー、MACア
ドレス)
• 設置面積が小さく (高さ1U /奥行18 インチ未
満) 柔軟な配置が可能
• 冗長化電源冷却ファン、ホットスワップ対応
48 Fibre Channelポート
管理ポート
USBポート
スイッチID
冗長化電源・冷却ファンユニット

Brocade 6520
Gen5 FCスイッチエンタープライズモデル
• 2/4/8/10/16 Gbps Fibre Channel 48～96
ポート
• アウトオブバンド管理用Ethernetポート (RJ45)
• USB ポート (ファームウェアアップグレードお
よびシステムログダウンロード用)
• スイッチID タブ(シリアルナンバー、MACアド
レス)
• 設置面積が小さく (高さ2U /奥行24インチ未満)
柔軟な配置が可能
• 2つのホットスワップ対応冗長電源
• 3つのホットスワップ対応冷却ファン
2U
USBポート
管理ポート
コンソール
ポート
スイッチID
ホットスワップ対応
冗長電源
冷却ファン

Brocade 6505
Gen5 FCスイッチエントリーモデル
• 2/4/8/16 Gbps Fibre Channel 24ポート
– 基本12ポート有効、ライセンス追加で12
ポート拡張可能
(RJ45)
• USB ポート (ファームウェアアップグレード
およびシステムログダウンロード用)
• スイッチID タブ(シリアルナンバー、MACア
ドレス)
• 設置面積が小さく (高さ1U /奥行18 インチ未
満) 柔軟な配置が可能
• 背面から前面へのエアフロー (ポート側排気)
• 標準で1つのホットスワップ対応電源/ファン
– オプションで電源冗長化が可能
管理ポート USBポート
スイッチID
拡張用電源スロット (オプション) 冗長化電源・冷却ファンユニット

Brocade 300
低価格8Gbps FCスイッチ
• 1/2/4/8 Gbps Fibre Channel 24ポート
– 基本8ポート有効、ライセンス追加で8
ポートずつ拡張可能
(RJ45)
• USB ポート (ファームウェアアップグレー
ドおよびシステムログダウンロード用)
• スイッチID タブ(シリアルナンバー、MAC
アドレス)
• システム冷却ファンと電源は筐体内蔵
8Gbps Fibre Channel 24ポート
コンソールポートスイッチID
本体内蔵冷却ファン

エクステンションスイッチ

Brocade 7800 エクステンションスイッチ
WANを利用した長距離接続用スイッチ
• ポート構成
– 16x 8Gbps FC
（基本構成4ポート、拡張構成16ポート）
– 6x 1Gbps Ethernet (FCIP用)
（基本構成2ポート、拡張構成6ポート）
• ライセンス・アップグレードにより簡単にBrocade
7800のオプション機能を有効に
– Advanced Extension
FCIP TrunkingとAdaptive Rate Limitingをサポート
– Brocade 7800 Upgrade
全てのポートを有効にする、Open Systems Tape
Pipeliningをサポート
• Storage Optimized TCP (SO TCP) により、ストレー
ジトラフィックに適したWAN回線の利用を実現
8 Gbps FC 拡張12ポート 1GbE FCIP 拡張4ポート
1GbE FCIP 標準 2ポート
(RJ-45 とSFPのどちらか選択)
8 Gbps FC 標準4ポート
スイッチIDコンソール
ポート
冗長化電源/ファン

Brocade 7840 エクステンションスイッチ
10GbE/40GbE 対応ストレージエクステンション製品
• 高さ2U
• ポート構成
– 24x 16Gbps FC
– 16x 1/10Gbps Ethernet (FCIP/IP Extension用)
– 2x 40Gbps Ethernet (FCIP/ IP Extension用)
• 2つのFCIP Data Processor(DP)を搭載
– 2つのFPGA(HW圧縮、HW IPsec等の機能提供)を搭載
– Brocade 7800/FX8-24に比べて大幅にパフォーマンスを向上
• FCIPリンク (データパス)のHCL (Hot Code Load)に対応
– オンラインでのファームウエアアップグレードが可能
• IP Storage のエクステンションをサポート
– iSCSI Storage / NAS のレプリケーションに対応
• Fabric Visionテクノロジーをサポート
管理ポート
USBポート
スイッチID
コンソール
ポート
16G Fibre Channel 24ポート 1/10Gb Ethernet 16
ポート40Gb Ethernet 2ポート
冗長電源
冷却ファン

32/128Gbps FC対応
シャーシ型FCスイッチ
Gen6 SANダイレクタ

Brocade X6-8
プレミアムモデル大規模SANダイレクタ
• 32Gbpsフルスピードで最大384ポート搭載可能 (48ポートブレードx8)
• 最大32個のオプティカルInter-Chassis Link (ICL) ポート
• シャーシ総帯域幅: 16.4 Tbps
– ユニバーサルポート帯域幅: 12.3Tbps
– ICL帯域幅: 4.1Tbps
• スロット帯域幅: 1.5Tbps
• 垂直カードケージ: 11スロット
– Control Processor (CP) ブレード専用スロット x1
– Core (CR) スイッチング・ブレード専用スロット x2
– ポートブレード、FCIPブレードスロット x8
• 電源/冷却ファンモジュール
– 出荷時各3個搭載（電源は最大4個搭載可能）
– エアフロー選択可
• Fabric Vision/IO Insightテクノロジー対応

Brocade X6-4
プレミアムモデル中規模SANダイレクタ
• 32Gbpsフルスピードで最大192ポート搭載可能 (48ポートブレードx4)
– ユニバーサルポート帯域幅: 6.1Tbps
– ICL帯域幅: 2.1Tbps
• スロット帯域幅: 1.5Tbps
• 電源/冷却ファンモジュール
– 出荷時各2個搭載
– エアフロー選択可
• Fabric Vision/IO Insightテクノロジー対応

X-6 コントロール・プロセッサ (CPX6)
従来(Gen5)製品の半分の大きさになったCPブレード
• ハーフサイズのブレードモジュール
– X6-8シャーシ左端スロット、X6-4シャーシ上段スロットに2枚搭載
• Freescale P4080E マルチコア・プロセッサ (8コア@1.5GHz)
• 16GB DRAM (DDR3)
• 16GB Flash (eUSBモジュール)
• ポート構成
– 1Gbps Ethernetポート x2 (RJ-45)
• 管理用 (MGMT)
• サービス用 (SERVICE)
– 10Gbps Ethernetポート x1
• より高速な管理アクセス (将来対応予定)
– USBポート x1
• ファームウエア・インストール
• ログ取得
– コンソール・ポート x1 (RJ-45)
10/100/1000MbE
管理ポート
USBポート
10/100/1000MbE
サービス管理ポート
10GbE
管理ポート
CPX6

コア・ルーティングブレード
各ポートブレード間をつなぐバックエンドスイッチングブレード
• CR32-8 ：X6-8用ルーティングブレード
– Condor4 ASIC x4搭載
– X6-8 1シャーシ2枚搭載
– 16x ICLポート
• CR32-4：X6-4用ルーティングブレード
– Condor4 ASIC x2搭載
– X6-4 1シャーシ2枚搭載
– 8x ICLポート
• ポートブレードスロット当たり合計1.5Tbpsのバックプレーン帯域
• ICLポート対応QSFP
– 4x32Gbps QSFP (X6同士のICL接続用)
– 4x16Gbps QSFP (B8510とのICL接続用）
CR32-8
CR32-4

X6シャーシ電源・ファンモジュール
エアフロー選択可能になったモジュール
• 電源モジュール
– 3000W 240VA
– エネルギースター及び80 PLUS(プラチナ)に準拠
– X6-8：4つ搭載
– X6-4：2つ搭載
• ファンモジュール
– モジュール内二基の120mm冗長ファン
– X6-8：3つ搭載
– X6-4：2つ搭載
• 購入時にエアフローの選択が可能（非ポート面吸気・排気）
• 購入後の途中変更は不可
電源モジュール
ファンモジュール
エアフロー方向
表示ラベル

FC32-48 32ポートブレード
全ポートノンブロッキングのポートブレード
• Condor4 ASIC x2搭載
• 48x FC/FICONポート
– E/F/D/M/EXポート対応
– SFP+フォーム・ファクタ
• 対応FCリンク速度、SFP+トランシーバ
– 32/16/10/8/4 Gbps
– 32Gbps SW/LW SFP+
• 8ポートのトランク・グループ
– 最大256Gbps (フレームベース)
• バックプレーンにラインレートで接続 (Oversubscriptionなし)
– バックプレーン帯域 1.5Tbps / フロントポート帯域 1.5Tbps (48x32Gbps)
• Gen6ダイレクタのみサポート
FC32-48
24 × 32 Gbps
24 × 32 Gbps
1.5
Tbps
To backplane
1.5
Tbps
24 × 32 Gbps
24 × 32 Gbps
User facing ports
No oversubscription
C4
C4
FC32-48

SX6 エクステンションブレード
Brocade 7840とも互換性を持つ第6世代のExtensionブレード
• ポート構成
– 16x 32G FC/FICONポート
– 16x 1/10GbEポート
– 2x 40GbEポート
• Gen6ダイレクタのみサポート
• Brocade 8510へ搭載不可
• 筐体あたり4枚まで搭載可能
• オプションライセンスなしで、すべての機能を利用可能
• FIPS 140-2 Level2 準拠
• Fabric Visionによるモニタリング (VE_Portサポート, IOインサイト)
• FCIP/ IP Extensionをサポート
• B7840とのFCIPトンネル接続可能
– B7800/FX8-24との接続は不可
32G Fibre Channel 16ポート
1/10Gb Ethernet 16ポート
40Gb Ethernet 2ポート
SX6 エクステンションブレード

X6ダイレクタ消費電力
ユニット
筐体に搭載可能な
ユニット数
最大消費電力
(W)
CPX6ブレード 2* 50
CR32-8ブレード 2* 450
FC32-48ポートブレー
ド
最大8 245
SX6
(Extensionブレード)
最大4 420
ファンユニット 3* 300
WWN Card 2* 1
• 基本構成: 1902W
‒ 2x CPブレード
‒ 2x CRブレード
‒ 3x ファンユニット
‒ 2x WWNカード
* 基本構成に含まれるユニット数
ユニット
筐体に搭載可能な
ユニット数
最大消費電力
(W)
CPX6ブレード 2* 50
CR32-4ブレード 2* 244
FC32-48ポートブレー
ド
最大4 245
SX6
(Extensionブレード)
最大4 420
ファンユニット 2* 300
WWN Card 2* 1
• 基本構成: 1190W
‒ 2x CPブレード
‒ 2x CRブレード
‒ 2x ファンユニット
‒ 2x WWNカード
X6-8 (8-slot) X6-4 (4-slot)

16Gbps FC対応
シャーシ型FCスイッチ
Gen5 SANダイレクタ

Brocade 8510-8Slot
スタンダードモデル大規模SANダイレクタ
• 16Gbpsフルスピードで最大512ポート搭載可能
– ユニバーサルポート帯域幅: 6.1 Tbps
– ICL帯域幅: 2.1 Tbps
• スロット帯域幅: 512 Gbps
• 電源モジュール
– 出荷時2個搭載最大4個搭載可能
– 標準: 2000 W, 180-264 VAC
– オプション: 1000 W, 85-132 VAC
• 220 mm 冷却ファンモジュール3個搭載
• Fabric Visionテクノロジー対応
2 CP Blades2 CR Blades
32 ICL ports
8 slots
各種Port Blade搭載用Slot
搭載するBladeを選択
14
U
冷却ファン
WWNカード ×2
（ロゴプレートの後ろ）
非ポート側からポート側へのエアフロー

Brocade 8510-4Slot
スタンダードモデル中規模SANダイレクタ
• 16Gbpsフルスピードで最大256ポート搭載可能
• 最大16 個のオプティカルInter-Chassis Link (ICL) ポート
– ユニバーサルポート帯域幅: 3.1 Tbps
– ICL帯域幅: 1.0 Tbps
• スロット帯域幅: 512 Gbps
• 水平型カードケージ: 8スロット
• 電源モジュール 2個搭載
– 標準: 2000 W, 180-264 VAC
– オプション: 1000 W, 85-132 VAC
• 220 mm冷却ファンモジュール2個搭載
• Fabric Visionテクノロジー対応
9U
高さ9U ＝シャーシ高8U＋下部排気シェルフ1U
CPブレード×2CR ブレード×2
ICLポート×16
4 スロット
WWNカード ×2
（ロゴプレートの後ろ）
非ポート側からポート側へのエアフロー
冷却ファン
パッシブ・バックプレーン
(メモリ、CPU、コンデンサのような
電子部品は搭載していない)

ダイレクタスイッチングアーキテクチャ
ローカルスイッチングによる効率よい転送
• “カットスルー”フレームルーティング
– スイッチの最小遅延時間よりも長くフレームがASICに留まる
ことがない。
• フレーム・レイテンシ
– バックプレーンを通過する場合: ポート間で2.1 µsec
– ローカル・スイッチングの場合: ポート間で700 ns
• ローカル・スイッチング
– 同じポートグループ内のデータトラフィックは、バックプ
レーンを通過しない
– 32/48ポートブレード: 2ポートグループ
– 64ポートブレード: 8ポートグループ
– スロットの帯域幅を消費しない
Core Blade*
Passive Backplane
(no active components)
6.1 Tbps (DCX8510-8)
3.1 Tbps (DCX8510-4)
512 Gbps
Port Blade Port Blade
512 Gbps
2.1 Tbps (DCX8510-8)
1.0 Tbps (DCX8510-4)
ASI
C
ASI
C
ASI
C
ASI
C
ASI
C
ASI
C
ASI
C
ASI
C
Core Blade*
ASI
C
ASI
C
ASI
C
ASI
C
* CR16-8 blade (DCX8510-8): 4x 16G
ASIC
CR16-4 blade (DCX8510-4): 2x 16G
ASIC
ICL

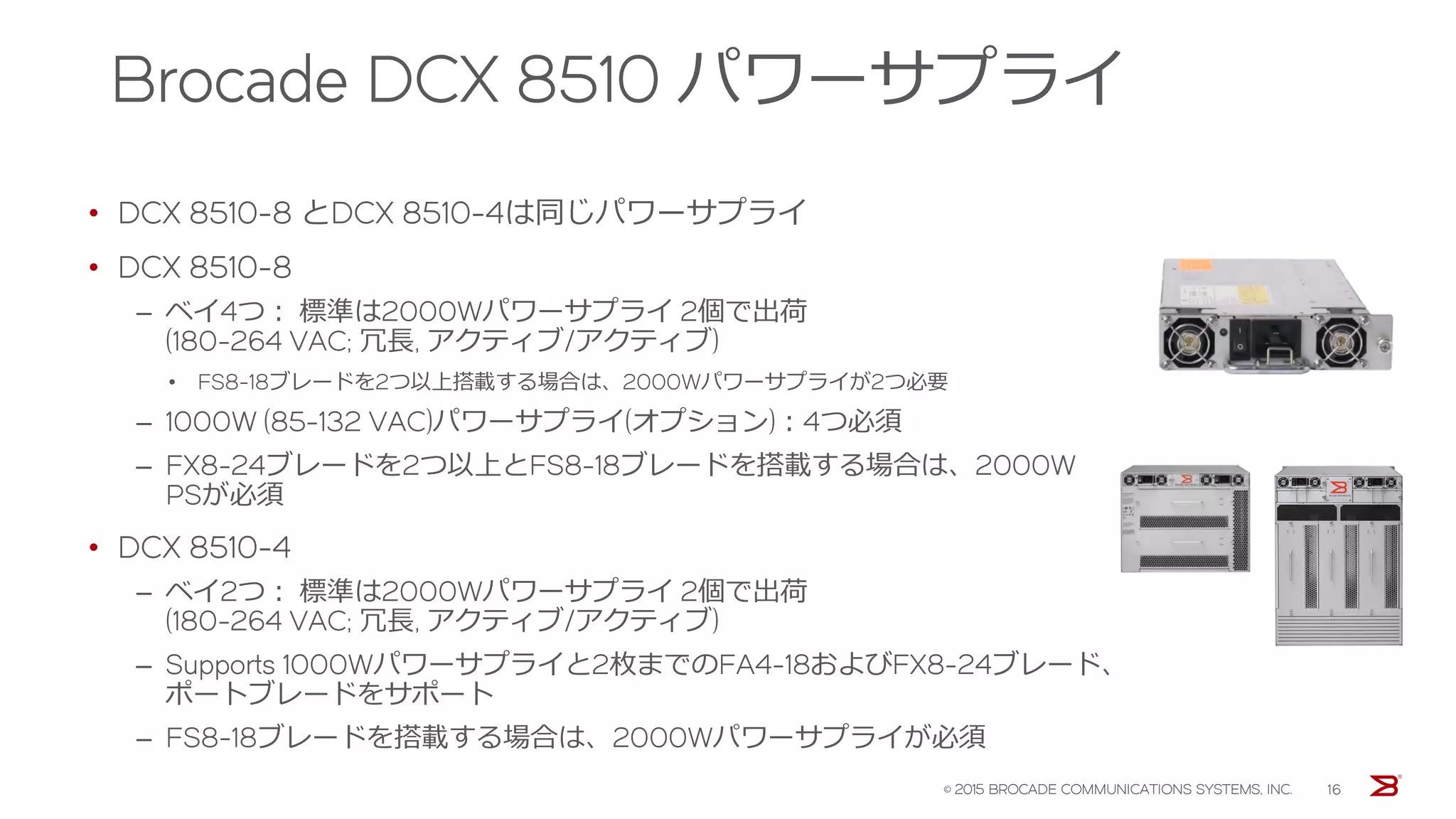

Brocade 8510 電源・ファンモジュール
• B8510-8 とB8510-4は同じ電源モジュール・ファンモジュールを使用
• B8510-8
– 電源スロットx4：標準で2個搭載
• 180-264 VAC 使用時2000W動作（モジュール2つで動作可）
• 85-132 VAC 使用時 1000W動作（モジュール4つ必須）
– ファンモジュール3個搭載
• DCX 8510-4
– 電源スロットx2：標準2個搭載
• 85-264 VAC 動作可能
– ファンモジュール2個搭載

コントロール・プロセッサ・ブレード (CP8)
冗長構成プロセッサブレード
• B8510-8とB8510-4は同じCPブレード
• 2つのControl Processor (CP8) ブレード (Active/Standby)
• シャーシの全体的な機能の管理と監視
– 全てのハードウェアの機能
– Brocade FOSの全てのソフトウェア機能
– サポート用ログ (supportSave)およびファームウェア書き換え
(firmwareDownload)用のUSBポート
• RJ-45シリアルポート
• 2つのGbE管理ポート

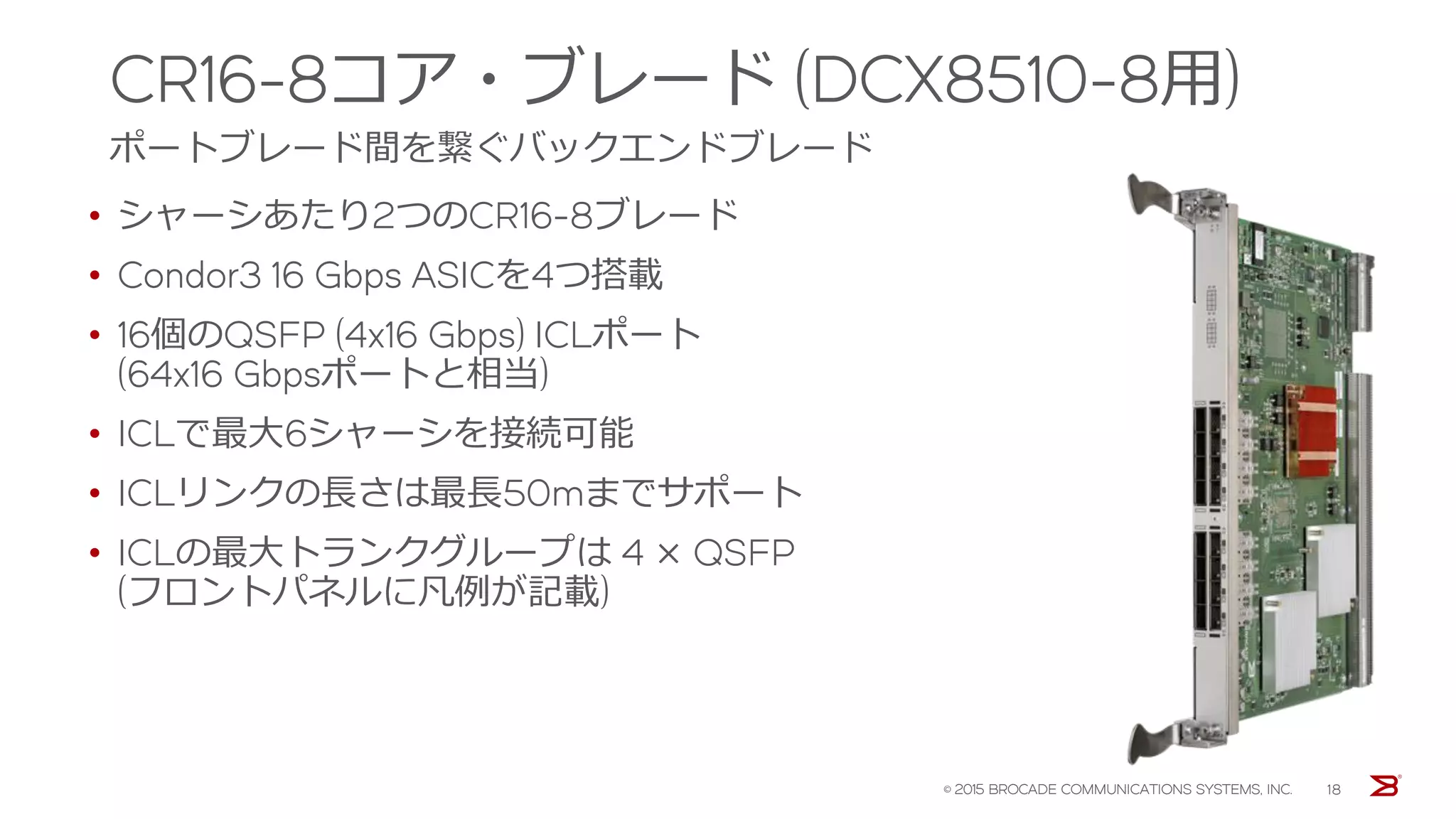

コア・ルーティング・ブレード
ポートブレード間を繋ぐバックエンドブレード
• シャーシあたり2つのCRブレード
– CR16-8:B8510-8用
– CR16-4:B8510-4用
• Condor3 16 Gbps ASICを搭載
– CR16-8 (ASICx4)
– CR16-4(ASICx2)
• ICLポート搭載
– ダイレクタシャーシ間接続専用ポート
– CR16-8: ICL 16ポート (16Gbps 64ポートに相当)
– CR16-4: ICL 8ポート(16 Gbps 32ポートに相当)
– ICLの最大トランクグループは 4 × QSFP
CR16-8 CR16-4

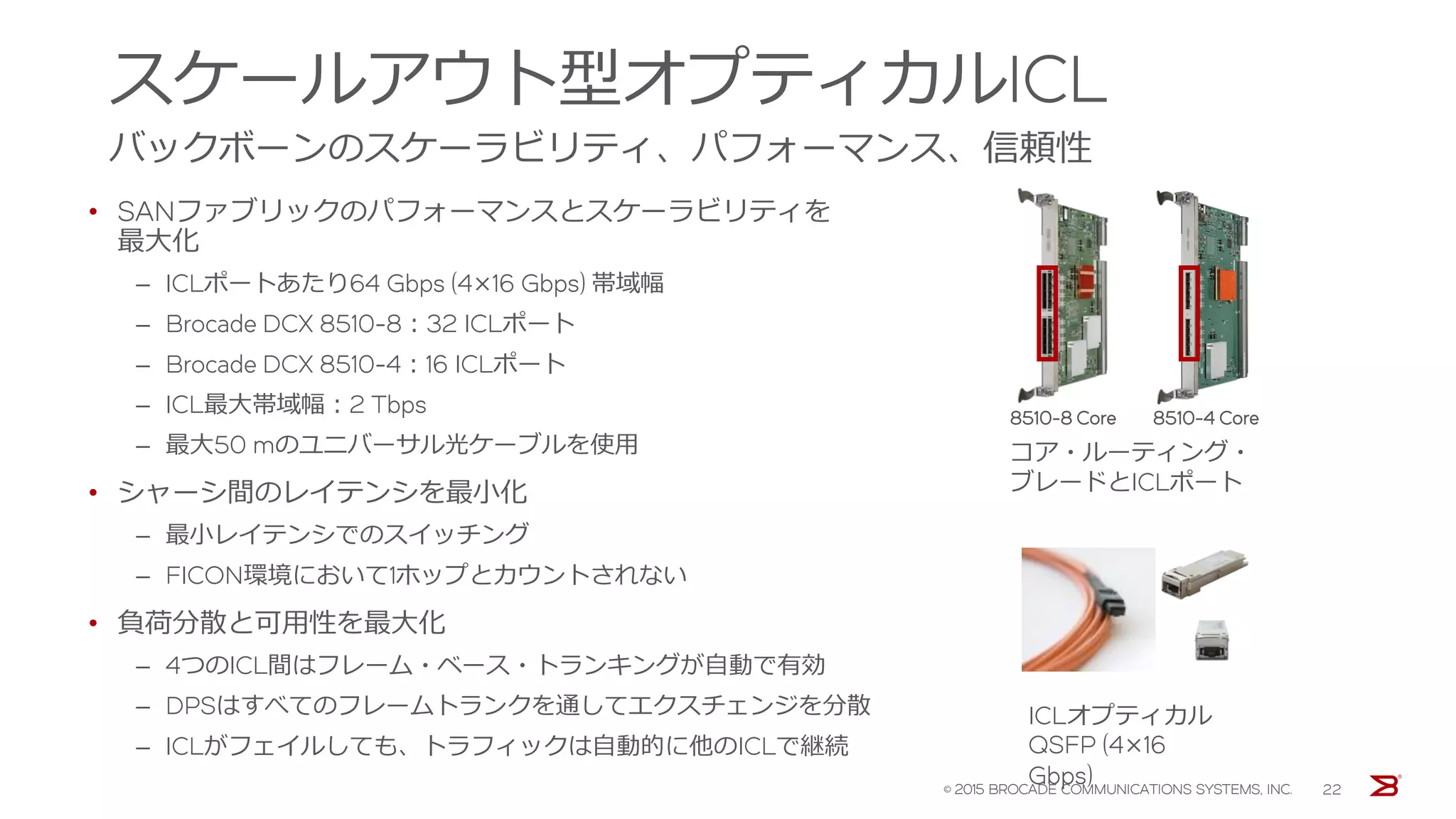

スケールアウト型オプティカルICL
バックボーンのスケーラビリティ、パフォーマンス、信頼性
• SANファブリックのパフォーマンスとスケーラビリティを
最大化
– ICLポートあたり64 Gbps (4×16 Gbps) 帯域幅
– Brocade DCX 8510-8：32 ICLポート
– Brocade DCX 8510-4：16 ICLポート
– ICL最大帯域幅：2 Tbps
– 最大50 mのユニバーサル光ケーブルを使用
• シャーシ間のレイテンシを最小化
– 最小レイテンシでのスイッチング
– FICON環境において1ホップとカウントされない
• 負荷分散と可用性を最大化
– 4つのICL間はフレーム・ベース・トランキングが自動で有効
– DPSはすべてのフレームトランクを通してエクスチェンジを分散
– ICLがフェイルしても、トラフィックは自動的に他のICLで継続
コア・ルーティング・
ブレードとICLポート
ICLオプティカル
QSFP (4×16 Gbps)
8510-8 Core 8510-4 Core

QSFPによるDCX8510のICL
概要
• ICLケーブル1本当たり64Gbps
– 16Gbps x4本分
– 最大接続数 (筺体当たり)
– DCX8510-8: 32本
• 32 x 64Gbps = 2Tbps (2048Gbps)
– DCX8510-4: 16本
• 16 x 64Gbps = 1Tbps (1024Gbps)
• 最大6筺体のICL (Core-Edge/Full Mesh構成) (Fabric OS 7.0)
– 冗長化のため、筺体間で最低4本 (4 x 64Gbps)接続することを推奨
• 筺体内の各Coreブレードを、対向する筺体の各々のCoreブレードと接続 (上図参照)
– ICLポート間でICL Trunkを形成

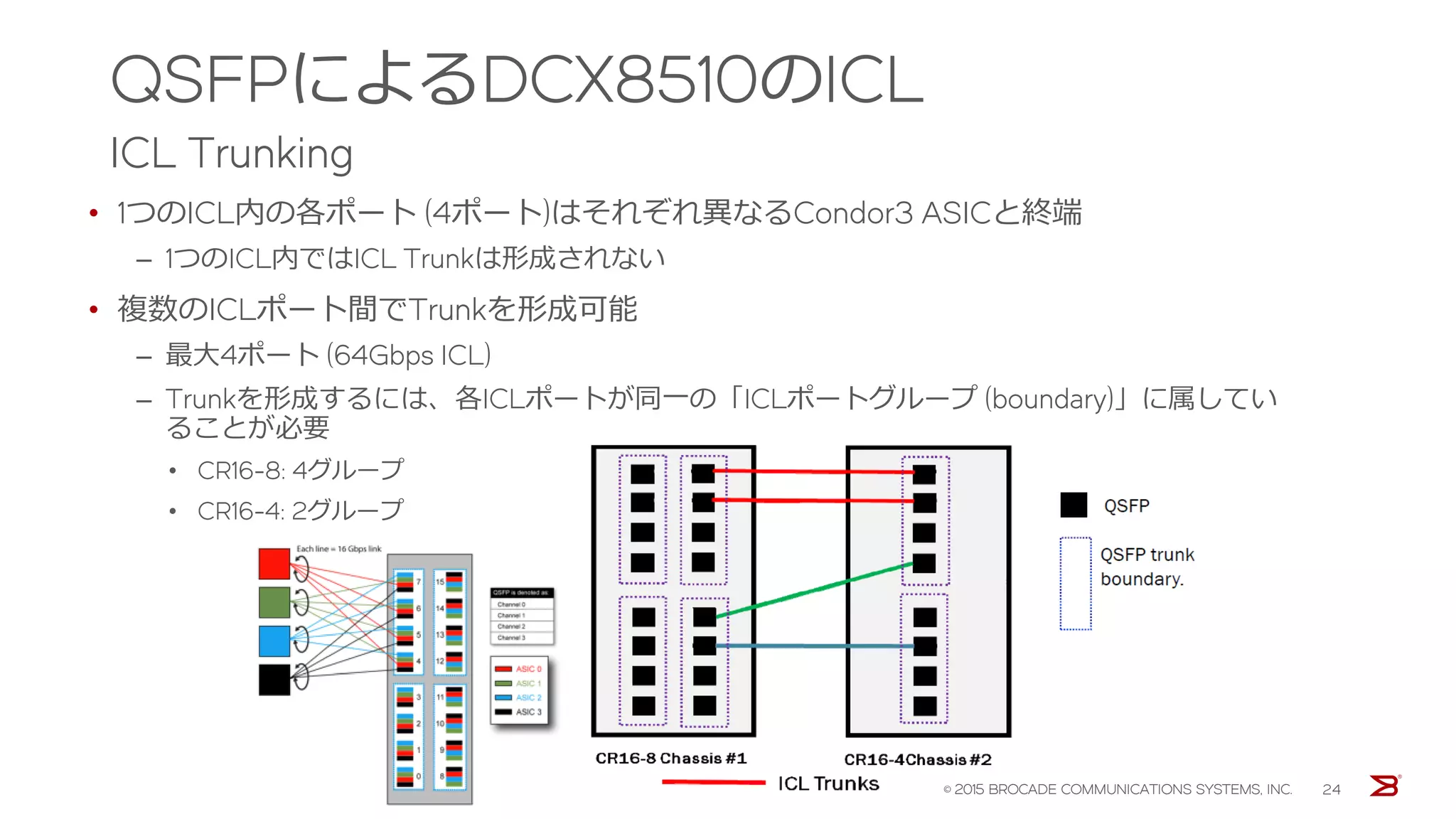

QSFPによるDCX8510のICL
接続イメージ (6筺体接続時)

DCX8510ブレードオプション
フロントエンドのブレードオプション
• FC16-32,48およびFC16-64
– 32/48/64 ポート 16 Gbps Fibre Channelブレード
– 2/4/8/10/16 Gbps ユニバーサルFibre Channel/FICONポート (E, F,
D, M, and EX)
※2Gbpsは8Gbps SFP+が必要、10Gbpsはオプションライセンス
と10Gbps SFP+が必要
• ローカル・スイッチングで全ポート16 Gbpsスピードを実現
• 特殊ブレードは機能を拡張し、B8510のための比類のない価
値を提供
• FX8-24：FCIP SANエクステンション・ブレード
• FCOE10-24：FCoEブレード
FC16-32 FC16-48 FC16-64
FCOE10-24 FX8-24

Brocade FX8-24エクステンション・ブレード
10GbEポートを搭載した広帯域FCIP接続用ブレード
• 最適な柔軟性
– 12個の8 Gbps Fibre Channelポートおよび10個の1 Gigabit Ethernet (GbE) ポート
– オプション: 10 GbEポート帯域幅を最高20Gbpsまでアップグレード可能
– Brocade 8510シャーシあたり最大4ブレード搭載可能
– メインフレーム/オープンシステム用
• クラス最高のパフォーマンス
– 10 GbpsのFCIPソリューション
– FCIPトンネルの帯域幅を最大にするFCIPトランキング
– Adaptive rate limitingおよびAdvanced compressionはネットワークリソースを最適化
• 付加価値の高いソリューション
– 任意の距離を介して複製とバックアップを拡張
– より速く、より信頼性の高いデータレプリケーション、バックアップ、およびリカ
バリを可能に

Fabric Vision

Fabric Visionとは?
ハードウェア、ソフトウェア、管理ツールを一括提供
Brocade
Network
Advisor
Brocade
Fabric OS
ハードウェア/
ASICs
• 複数スイッチに対応した設
定/管理ツール
• 視覚的なレポート機能
• “監視”に加えて”制御”も実現
• コア機能をASICへ統合
Fabric Vision

Brocade Fabric Vision Technology
スロードレイン・デ
バイスの特定に役立
つ高い遅延の早期発
見と警告
Fabric Performance
Impact Monitoring
ビット・エラーの自
動検出/リカバリに
よってデータ再送を
不用に
Forward Error
Correction
VCレベルでフローコ
ントロール・バッ
ファ・クレジット損失
を自動リカバーし、可
用性を向上
Buffer Credit
Recovery
構成作業を簡素化し、
運転動作の一貫性を
維持
COMPASS
自動化：ポリシー・
ベースの監視と警告
を簡素化
MAPS
ケーブルと光モ
ジュールの診断：展
開の簡素化と大規模
ファブリックのサ
ポート
ClearLink
Diagnostics
カスタマイズ可能な状
態と性能表示のダッ
シュボード：すべての
重要な情報を一画面に
表示
Dashboards
特定のフローやフ
レームタイプの特定、
監視、性能解析
Flow Vision
ストレージIOパ
フォーマンスの低下
を自動的に検知、ス
イッチの持つ機能で
デバイスの遅延、
IOPS 監視
IO Insight

Fabric Visionのメリット
アプリケーションパフォーマンスの最適化
• ミッションクリティカルなアプ
リケーションが最優先になるよ
うに設定
• エンドツーエンドのIOモニタリ
ングでSLA/SLO要件を遵守
• VMと物理の相互を基にインフ
ラのチューニング
13 2

Fabric Visionのメリット
アプリケーションパフォーマンスの障害特定
• どのアプリケーションのIOで問
題が発生しているか迅速に特定
• アプリケーションに影響を与え
ている不具合箇所（SFP、光
ケーブル、スローデバイス）の
特定
• アプリケーションに影響が出る
前に問題を解明する為に仮想マ
シンと物理レイヤを紐付ける

エコシステムで拡がるFabric Vision
Emulex/Broadcom ,Qlogic HBAと連携
• ClearLink Diagnosticsを各HBAベン
ダーがサポート
– サーバー接続環境構築時の作業簡素化
– パフォーマンス期待値の予見
– 管理の統合と簡素化
– 光トランシーバ、ケーブルの問題箇所特
定、切り分け

Brocade IO Insight
パフォーマンスから知見を得るためにストレージI/Oを計量する機能
• 高度なIOモニタリング
– ストレージIO負荷とデバイスの挙動を把
握し、安定したパフォーマンスを実現
• SCSI READ/WRITE
• 総IO数
• レスポンス最大/平均
• IO 遅延 (ECT) 最大/平均
• 未完了IO 最大/平均
• IOパフォーマンス診断
– ストレージとネットワークのパフォーマ
ンス劣化を検出、分析し、対処
• パフォーマンス最適化
– IO統計を活用し、ホスト／ストレージ間
のトラフィックを最適化
トラフィックに影響を与えず任意のアプリケーションフ
ローをモニターしデバイスレベルの挙動を詳細に把握する
タップ不要、トラフィック無停止、ダウンタイムなし

ファブリック全体の性能解析ツール
Brocade Analytics
Monitoring Platform
(AMP)

Brocade Analytics Monitoring Platform (AMP)
Fabric Visionアプリケーション性能管理およびI/O解析
• Gen5アーキテクチャを持つプラットフォーム
– 24個の16Gbps Fibre Channelポート
• 高さ2U
• フレーム処理用の2つの独立したマルチ・コアベース
のデータプロセッサ搭載
• 800GB SSD搭載
• Brocade Fabric OSをベースにしたAMP OSが
動作し、独自の新しい解析機能を提供
• Brocade Network Advisor (12.4.2以降)との統合
管理
Brocade Analytics Monitoring Platform
Brocade Gen 5/6ファブリック向けの統合監視・解析ソリューション
ハードウェア、ファームウェア、ソフトウェア

Analytics Monitoring Platform Metrics
リアルタイム・ヒストリカル統計測定
• リード/ライト遅延
• リード/ライト IOPS 転送レート (平均/最大)
• その他SCSIコマンド遅延統計 (reserve, release, inquiry,
test unit ready; aggregate or individual)
• Pending/outstanding IOs, (indicator of queue depth)
• IO サイズ (平均/最大)
• プロトコルエラー統計:
– I/O aborts, timeouts, check conditions
• ファブリック遅延
• AMP は全フローを 10 秒/5 分/常時追跡計測
• 計測履歴はBrocade Network Advisorにて保存
(5分間隔)
データサイズによる測定
• <8k
• 8k–64k
• 64k–512k
• >512k
• 全サイズ
44

AMPの設置
• 監視するファブリックへAMPの”AF ポート
(Analytic F_Port)”を1本接続
– 最大4ファブリックまでサポート
• 監視するスイッチには、最低ひとつの“AE
ポート (Analytic E_Port)”を必要とし、AMP
との間で「ASL (Analytic Switch Link)」を構
成
• 監視対象のスイッチ
– Gen5: Fabric OS 7.4.0以上
– Gen6: Fabric OS 8.0.1以上
• ライセンス
– Gen5: Fabric Visionライセンス
– Gen6: Enterprise Bundleライセンス © 2016 BROCADE COMMUNICATIONS SYSTEMS, INC. 45

AMPの拡張性と柔軟性
複数ファブリックに対応
• Brocadeのバーチャル・ファブリック
技術を使い、ひとつの物理AMPを複
数の「論理AMP」に分割
• 4つの異なるファブリックに存在する
20台程度のスイッチにつながるポー
トに対し、最大20,000フローもしく
は5,000,000 IOPSの監視が可能
• 監視のためにファブリックを統合す
ることなく、これまでどおり別々の
ファブリックとして運用可能

Fabric Vision/IOインサイト/AMPの位置づけ
モニタリング、管理
および診断ツール
• ダッシュボード・
ビュー
• ライブ・モニタリング
• 事前定義の閾値ベース
でのルール/ポリシー
Gen5
Fabric Vision
Gen6
Fabric Vision
+ IOインサイト
ストレージI/Oレベルでのモ
ニタリング
• SCSI R/Wレスポンス/遅延モニ
タリング
• 異常値を検出したストレージに
関して、アラートを発行
• 遅延及び輻輳を識別
• 100%トラフィック無停止
ユースケース
• ストレージポートのフローレベ
ルでのモニタリング
• ストレージパフォーマンスの可
視化
• SLAのモニタリング
Analytics Monitoring
Platform (AMP)
Gen5/6製品でのEnd-to-Endの
I/Oモニタリング
• すべてのSCSIコマンドを可視化
• 異常値を検出したホスト、ファブ
リック、ストレージに関して、個別
IOフローレベルでアラートを発行
• 自動的にLUN/フローを学習
• ファブリック遅延のモニタリング
• 100%トラフィック無停止
ユースケース
• ミッションクリティカルな
ワークロードのモニタリング
• より拡張した診断およびトラ
ブルシューティング
• デバイス・レベルからファブ
リック・レベルへの拡張

Fabric Vision/IO InsightとAMPの比較
Fabric Vision + IO Insight AMP
SCSI Read/ Write 応答遅延モニタリング全てのSCSIコマンドの可視化
指定したイニシエータ-ターゲット、イニシ
エータ-ターゲット-LUNのフロー
LUNを含む自動的なフローの学習
ホスト、ストレージの異常に関するアラート
ホスト、ストレージ、ファブリックの異常、個
別のI/Oに関するアラート
遅延と輻輳の特定
遅延と輻輳の特定及びファブリック遅延のモニ
タリング
Gen6スイッチのみのモニタリング Gen5及びGen6スイッチのモニタリング
ストレージI/Oレベルモニタリング大規模、エンドツーエンドI/Oモニタリング

ありがとうございました

Brocade SAN 製品概要

More Related Content

What's hot

Viewers also liked

Similar to Brocade SAN 製品概要

More from Brocade

Brocade SAN 製品概要
