- 1. ブロケード Webinar シリーズ第1回 古くて新しい Fibre Channel の “今”
- 2. Brocade Webinar シリーズ •最近のブロケード ‒ 情報発信しています ‒ そんななかの Webinar です！ 2

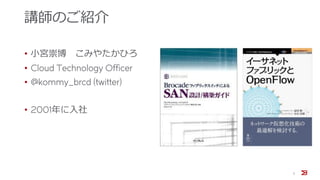

- 3. 講師のご紹介 • 小宮崇博 こみやたかひろ •Cloud Technology Officer • @kommy_brcd (twitter) • 2001年に入社 3
- 4. 本日のテーマ • テーマ ‒ 古くて新しいFibre Channel の”今” • どうして？ ‒ Software-Defined Infrastructure/Datacenter 時代 ‒ ストレージも使い方(ClusterFS/Object Storage/NewSQL)にフォーカ ス ‒ 接続はTCP/IPでいいじゃない ‒ Fibre Channelってメインフレームと同じで進化してないんでしょ？ ということで、 Ceph/Sheepdogや HDFS等の話は しません 4
- 5. プラットフォームの変遷 Source: IDC 数百万 メーカ独自の 専用機能 メインフレーム SNA 数億 一部個別機能 標準化 ハードウェア クラサバ PC LAN/WAN アーキテクチャコンピュート 数十億 オープン 仮想化 ソフトウェア駆動 モバイル クラウドベース TheNew IP The 3rd Platform ネットワークユーザー数 5
- 6.

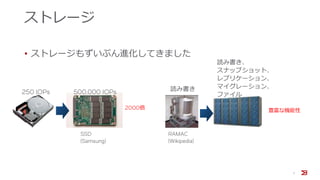

- 7. ストレージ • ストレージもずいぶん進化してきました 読み書き 読み書き、 スナップショット、 レプリケーション、 マイグレーション、 ファイル 豊富な機能性 RAMAC (Wikipedia) 250 IOPs500,000 IOPs 2000倍 SSD (Samsung) 7

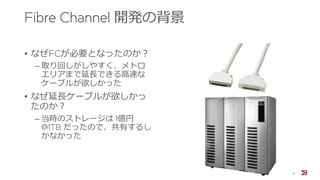

- 8. Fibre Channel 開発の背景 •なぜFCが必要となったのか？ ‒ 取り回しがしやすく、メトロ エリアまで延長できる高速な ケーブルが欲しかった • なぜ延長ケーブルが欲しかっ たのか？ ‒ 当時のストレージは 1億円 @1TB だったので、共有するし かなかった 8

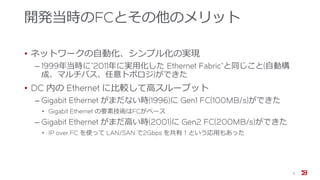

- 9. 開発当時のFCとその他のメリット • ネットワークの自動化、シンプル化の実現 ‒ 1999年当時に”2011年に実用化したEthernet Fabric”と同じこと(自動構 成、マルチパス、任意トポロジ)ができた • DC 内の Ethernet に比較して高スループット ‒ Gigabit Ethernet がまだない時(1996)に Gen1 FC(100MB/s)ができた • Gigabit Ethernet の要素技術はFCがベース ‒ Gigabit Ethernet がまだ高い時(2001)に Gen2 FC(200MB/s)ができた • IP over FC を使って LAN/SAN で2Gbps を共有！という応用もあった 9
- 10.

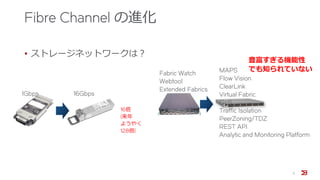

- 11. Fibre Channel の進化 •ストレージネットワークは？ 1Gbps 16Gbps 16倍 (来年 ようやく 128倍) Fabric Watch Webtool Extended Fabrics MAPS Flow Vision ClearLink Virtual Fabric QoS Traffic Isolation PeerZoning/TDZ REST API Analytic and Monitoring Platform 豊富すぎる機能性 でも知られていない 11

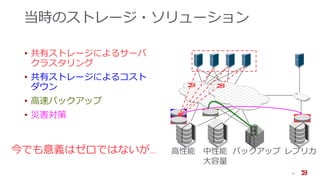

- 12. 当時のストレージ・ソリューション • 共有ストレージによるサーバ クラスタリング • 共有ストレージによるコスト ダウン •高速バックアップ • 災害対策 12 高性能 中性能 大容量 バックアップ レプリカ今でも意義はゼロではないが…

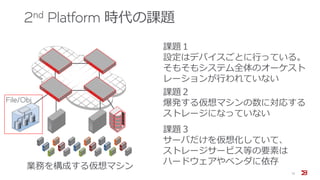

- 13.

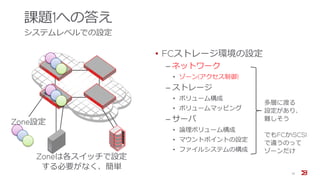

- 14. 課題1への答え システムレベルでの設定 • FCストレージ環境の設定 ‒ ネットワーク •ゾーン(アクセス制御) ‒ ストレージ • ボリューム構成 • ボリュームマッピング ‒ サーバ • 論理ボリューム構成 • マウントポイントの設定 • ファイルシステムの構成 14 Zone設定 多層に渡る 設定があり、 難しそう でもFCかiSCSI で違うのって ゾーンだけ Zoneは各スイッチで設定 する必要がなく、簡単
- 15.

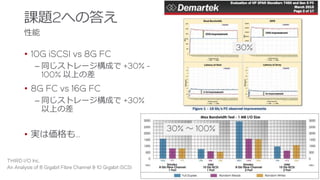

- 16. 課題2への答え 性能 • 10G iSCSIvs 8G FC ‒ 同じストレージ構成で +30% - 100% 以上の差 • 8G FC vs 16G FC ‒ 同じストレージ構成で +30% 以上の差 • 実は価格も… 16 THIRD I/O Inc. An Analysis of 8 Gigabit Fibre Channel & 10 Gigabit iSCSI 30% 〜 100% 30%

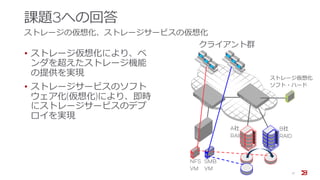

- 17.
- 18.

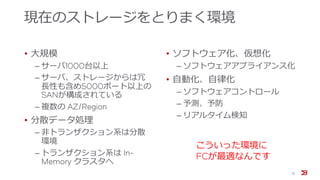

- 19. 現在のストレージをとりまく環境 • 大規模 ‒ サーバ1000台以上 ‒サーバ、ストレージからは冗 長性も含め5000ポート以上の SANが構成されている ‒ 複数の AZ/Region • 分散データ処理 ‒ 非トランザクション系は分散 環境 ‒ トランザクション系は In- Memory クラスタへ • ソフトウェア化、仮想化 ‒ ソフトウェアアプライアンス化 • 自動化、自律化 ‒ ソフトウェアコントロール ‒ 予測、予防 ‒ リアルタイム検知 19 こういった環境に FCが最適なんです

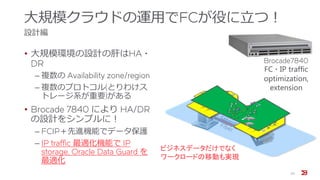

- 20. 大規模クラウドの運用でFCが役に立つ！ 設計編 • 大規模環境の設計の肝はHA・ DR ‒ 複数のAvailability zone/region ‒ 複数のプロトコル(とりわけス トレージ系が重要)がある • Brocade 7840 により HA/DR の設計をシンプルに！ ‒ FCIP＋先進機能でデータ保護 ‒ IP traffic 最適化機能で IP storage, Oracle Data Guard を 最適化 20 ビジネスデータだけでなく ワークロードの移動も実現 Brocade7840 FC・IP traffic optimization, extension

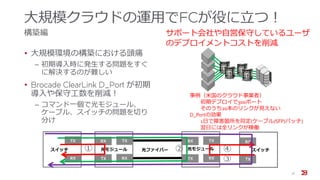

- 21. 大規模クラウドの運用でFCが役に立つ！ 構築編 • 大規模環境の構築における頭痛 ‒ 初期導入時に発生する問題をすぐ に解決するのが難しい •Brocade ClearLink D_Port が初期 導入や保守工数を削減！ ‒ コマンド一個で光モジュール、 ケーブル、スイッチの問題を切り 分け 21 RX TX TX RXTX RX TX RX RX TX RX TX スイッチ 光モジュール 光モジュール スイッチ 事例（米国のクラウド事業者） 初期デプロイで300ポート そのうち20本のリンクが見えない D_Portの効果 1日で障害箇所を同定(ケーブル/SFP/パッチ) 翌日には全リンクが稼働 サポート会社や自営保守しているユーザ のデプロイメントコストを削減 光ファイバー① ② ④ ③

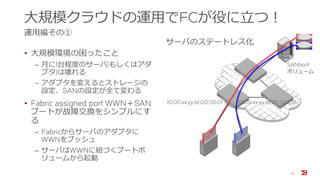

- 22. 大規模クラウドの運用でFCが役に立つ！ 運用編その① • 大規模環境の困ったこと ‒ 月に1台程度のサーバ(もしくはアダ プタ)は壊れる ‒アダプタを変えるとストレージの 設定、SANの設定が全て変わる • Fabric assigned port WWN＋SAN ブートが故障交換をシンプルにす る ‒ Fabricからサーバのアダプタに WWNをプッシュ ‒ サーバはWWNに紐づくブートボ リュームから起動 22 10:00:xx:yy:zz:00:00:01 10:00:xx:yy:zz:00:00:02 サーバのステートレス化 SANboot ボリューム

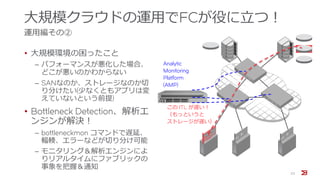

- 23. 大規模クラウドの運用でFCが役に立つ！ 運用編その② • 大規模環境の困ったこと ‒ パフォーマンスが悪化した場合、 どこが悪いのかわからない ‒SANなのか、ストレージなのか切 り分けたい(少なくともアプリは変 えていないという前提) • Bottleneck Detection、解析エ ンジンが解決！ ‒ bottleneckmon コマンドで遅延、 輻輳、エラーなどが切り分け可能 ‒ モニタリング＆解析エンジンによ りリアルタイムにファブリックの 事象を把握＆通知 23 Analytic Monitoring Platform (AMP) この ITL が遅い！ （もっというと ストレージが遅い）
- 24.

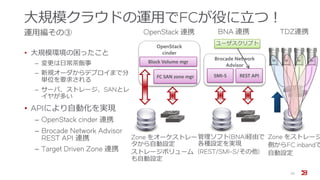

- 25. 大規模クラウドの運用でFCが役に立つ！ 運用編その③ • 大規模環境の困ったこと ‒ 変更は日常茶飯事 ‒新規オーダからデプロイまで分 単位を要求される ‒ サーバ、ストレージ、SANとレ イヤが多い • APIにより自動化を実現 ‒ OpenStack cinder 連携 ‒ Brocade Network Advisor REST API 連携 ‒ Target Driven Zone 連携 25 OpenStack cinder FC SAN zone mgr Block Volume mgr Zone をオーケストレー タから自動設定 ストレージボリューム も自動設定 OpenStack 連携 Brocade Network Advisor REST API ユーザスクリプト 管理ソフト(BNA)経由で 各種設定を実現 (REST/SMI-S/その他) BNA 連携 SMI-S Zone をストレージ 側からFC inbandで 自動設定 TDZ連携

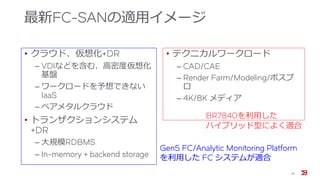

- 26. 最新FC-SANの適用イメージ • クラウド、仮想化+DR ‒ VDIなどを含む、高密度仮想化 基盤 ‒ワークロードを予想できない IaaS ‒ ベアメタルクラウド • トランザクションシステム +DR ‒ 大規模RDBMS ‒ In-memory + backend storage • テクニカルワークロード ‒ CAD/CAE ‒ Render Farm/Modeling/ポスプ ロ ‒ 4K/8K メディア 26 BR7840を利用した ハイブリッド型によく適合 Gen5 FC/Analytic Monitoring Platform を利用した FC システムが適合
- 27.

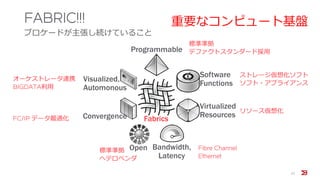

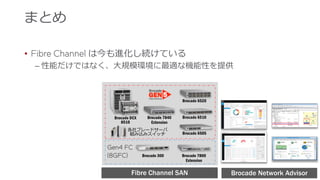

- 28. まとめ • Fibre Channelは今も進化し続けている ‒ 性能だけではなく、大規模環境に最適な機能性を提供 28Fibre Channel SAN Brocade 7840 Extension Brocade 7800 Extension Brocade 6510 Brocade 300 Brocade DCX 8510 Brocade 6505 各社ブレードサーバ 組み込みスイッチ Brocade 6520 Brocade Network Advisor Gen4 FC (8GFC)
- 29.
- 30.

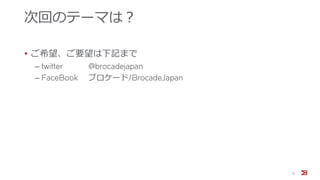

- 31. 次回のテーマは？ • ご希望、ご要望は下記まで ‒ twitter@brocadejapan ‒ FaceBook ブロケード/BrocadeJapan 31
