DATA SHEET www.brocadejapan.com DATA CENTER BROCADE VDX 6730 SWITCH 特　長 •• 高性能の10ギガビット・イーサネット（GbE）の データセンターLAN ポートとネイティブのファイ バーチャネル・ポートを搭載した固定構成スイッチ •• Brocade VCSファブリック・テクノロジによりネッ トワーク・アーキテクチャの簡素化と自動化を実 現した、弾力性の高いクラウド・ネットワーキング •• VCSファブリック全体を1 台のスイッチのように 管理するBrocade VCS ロジカル・シャーシ •• 複数のレイヤ3ゲートウェイを含めたレイヤ1、2、 3 での高効率の負荷分散マルチパス伝送 •• サーバ・プロファイルの動的な構成とマイグレー ションによるVM モビリティとシンプルな仮想サー バ管理 •• FCoE（Fibre Channel over Ethernet）、 iSCSI、NAS の各イーサネット・ストレージ接続 •• FCoEサーバからファイバーチャネルSANへの柔 軟で高性能なブリッジング 革新的なデータセンター・ネットワークの構築法 より優れたクラウドや仮想化データセンターの 構築法が模索される現在、最先端テクノロジ で柔軟性を向上する高性能のネットワーキン グ・ソリューションに注目が集まりつつありま す。Brocade® VDX® 6730 スイッチは、ビ ジネスの厳しい要件に応えるLAN ポートとネ イティブのファイバーチャネル・ポートとを装 備した、低電力消費で高性能の10 ギガビッ ト・イーサネット（GbE）固定構成スイッチで す。特に、ネットワーク利用率の向上、アプリ ケーションの可用性の最大化、また拡張性の 向上などを考慮して設計され、仮想化データ センターにおけるネットワーク・アーキテクチャ を大幅に簡素化します。Brocade VCS® ファ ブリック・テクノロジを備えたBrocade VDX 6730 は、ネイティブのファイバーチャネルを 接続するToR（トップ・オブ・ラック）のファ ブリック展開に理想的なプラットフォームと なっています（図1 を参照）。 Brocade VDX 6730 は、スイッチ上の同一 ASIC 内部で600 ナノ秒という超低レイテンシ を発揮し、仮想化環境のラック内トラフィック に高い性能を実現します。オーバーサブスクリ プションのないネットワーク設計によって確定 的なネットワーク性能が得られ、さらにアプリ ケーション応答時間を短縮します。Brocade VDX 6730 は、このような高い性能が要求さ れる環境に理想的です。 Brocade VDX 6730 には、ファイバーチャネ ルSAN（Storage Area Network）ファブリッ クが接続でき、さらにFCoE（Fibre Channel over Ethernet）や、ネイティブのファイバー チャネル、iSCSI、NAS などのストレージが つながり、イーサネット・ストレージの接続を 一元化します。製品には2 モデルを取り揃え、 10 GbE LANを60 ポートと8 Gbpsネイティ ブ・ファイバーチャネルを16 ポート装備でき る2U 本体のBrocade VDX 6730-76 と、 10 GbE LANを24 ポートと8 Gbpsネイティ ブ・ファイバーチャネルを8 ポート装備できる 1U 本体のBrocade VDX 6730-32 のモデ ルから選択することができます。 クラウド・コンピューティングの インテリジェントな基盤 Brocade VCS ファブリック・テクノロジは、 既存のネットワークの設計や配線は変更せず に、クラウドに最適化された高性能のデータ センターを構築する革新的なテクノロジです。 サーバには、アクティブ- アクティブの接続が 可能です。Brocade VCS ファブリック・テク ノロジでは、スケール・アウト型のファブリック・ アーキテクチャに対応してネットワーク設計を フラット化することが可能です。ファブリック全 体の管理を効率的に行え、ネットワーク再構
成の必要がない仮想マシン（VM）モビリティ を提供します。Brocade VCSファブリック・ テクノロジの詳細については、次のWebサイ トをご覧ください。 www.brocade.com/vcs 卓越したシンプル性と自動化 ネットワークを迅速に展開して円滑な運用が 行えるBrocade VCSファブリック・テクノ ロジには、構成と管理を自動化するため、次 のような各種機能が組み込まれています。 •• Brocade VCSロジカル・シャーシ： Brocade VCSロジカル・シャーシでは、 VCSファブリック全体を1台のスイッチと して管理できるようにするものです。1つ のコマンドによるファブリック全域のソフト ウェア・アップグレードを実施する機能、 監視の集中化、トラブルシューティングの 機能なども装備し、ネットワークの全体的 な可用性と信頼性を向上します。この一元 化された管理方法によって、スイッチ1台 ごとに構成や管理をする手間をなくし、管 理の簡素化と運用コストの削減を図るとと もに、構成作業のミスを減少させることが できます。1つのコマンドでファブリック全 体のソフトウェア・アップグレードを行い、 迅速に展開する機能も実現します。ファ ブリック全体を1つのビューから取り扱う ことができるので、監視やトラブルシュー ティングもシンプルになり、ネットワークに 起こった問題の修復にかかる時間も短縮 できます。VCSロジカル・シャーシの詳 細については、ホワイト・ペーパー「An Overview of Brocade VCS Logical Chassis」をご覧ください。 • • ファブリックの自動形成と自動修復：構成 の作業は、ファブリックの自動形成により 簡素化することができます。すべてのスイッ チが構成設定や機器の情報を認識するた め、ファブリックへのスイッチの追加や撤 去、物理／仮想サーバの移動があっても ファブリックの構成を手作業で行う必要は ありません。またファブリックが自動修復 する機能により、ネットワークの耐障害性 も向上しています。リンクが停止するとファ ブリックが自動的にトラフィックを迂回さ せ、トラフィック・フローを維持してデー タの損失を防ぎます。 イーサネット・ファブリックとは？ イーサネット・ファブリックは、従来の階 層型アーキテクチャのイーサネットと比較 して、より高水準の性能、効率性、可用性、 シンプル性を実現しています。イーサネッ ト・ファブリックは、次の点を考慮して設 計されています。 • • フラット化：STP（Spanning Tree Protocol）が不要になり、従来のイーサ ネット・ネットワークと相互運用が可能。 • • 柔軟性：あらゆるワークロードの要件に 対して最適のトポロジで構築可能。 • • 耐障害性：複数の「最小コスト」経路 を使用して、高い性能と信頼性を実現。 • • 弾力性：ニーズに応じた拡張／縮小が 容易。 より高度なイーサネット・ファブリックでは、 以下のようなファイバーチャネル・ファブ リックの機能が備えられています。 •• ファブリックが自動形成され、全体が論 理的に単一のエンティティとして機能し ます。スイッチはすべて相互に自動認識 され、接続されたすべての物理／論理 デバイスを認識します。 •• 管理は、機器ごとではなくドメイン・ベー スで行います。反復的な手順ではなく、 ポリシーによって定義されます。 •• これらの機能は、仮想化固有の強化機 能とともに、ネットワークのVMオート メーションの課題への対応、IT自動化 を容易にします。 また、LANとSAN（Storage Area Network）のトラフィックをまたいだ、 FCoE（Fibre Channel over Ethernet） などのプロトコル・コンバージェンスの機 能も装備されています。 イーサネット・ファブリックの詳細について は、以下のWebサイトをご覧ください。 http://www.brocadejapan.com/ solutions-technology/technology/ ethernet-fabric/ 図1. Brocade VCSファブリックをはじめとするイーサネット・ファブリックは、従来型のイーサネット・ アーキテクチャとは対照的に、すべての経路がアクティブになります。また高い拡張性を備え、管 理の複雑さも軽減されます。 10 Gbps接続のサーバ 従来の階層型イーサネット・アーキテクチャ 10 Gbps接続のサーバ イーサネット・ファブリック・アーキテクチャ 拡張性 コアエッジ コアアグリゲーションアクセス 図2. Brocade VCSファブリック・テクノロジは、ネットワーク・アーキテクチャを簡素化し、ストレー ジ接続を統合。VMモビリティを向上し、サービスのシームレスな追加を可能にします 最重要アプリケーション専用 ファイバーチャネルSANVCSファブリック エクステンション ブレードサーバ ラックマウント サーバ データセンター （リモート）データセンター （プライマリ） VMVMVM コアルータ FCoE/iSCSI/NAS ストレージ VMVMVMVMVMVMSAN パブリック ネットワーク VMVCSファブリック エクステンション ネイティブ ファイバーチャネルセキュリティサービス (ファイアウォール、暗号化) レイヤ4-7 アプリケーション・デリバリ
最高の効率性 Brocade VCSファブリック・テクノロジは、 柔軟性が高く、レスポンスの速いネットワー ク・インフラの基盤となって、最高の効率性 を発揮します。 東西方向トラフィックのための最適化 従来のデータセンターのアーキテクチャには、 固定的な3階層ツリー型トポロジが採用され ています。これはトラフィックが南北に流れる クライアント-サーバ型のコンピューティング 環境に最適化されたものです。そのため性能 が十分に発揮されず、レイテンシが増え、ボ トルネックを引き起こしています。仮想化や 分散型のアプリケーションが普及するにつれ て、データセンター・ネットワークのトラフィッ クはサーバ間で東西方向に流れる通信が中 心に変わっています。Brocade VCSファブ リックは、特にこのようなトラフィック・パター ンに最適化された設計となっているため、用 意された経路をすべて利用してトラフィックを 送り、他の階層型トポロジで必要だった複数 のホップを回避することができます。 レイヤ1–3における負荷分散マルチパス Brocade VCSファブリック・テクノロジ は、レイヤ1–3でのバランスのとれた効率 のよい負荷分散によって、弾力性の高いド メインを実現します。まず高度な技術によ るBrocade ISL Trunkingが、トランク内 のリンク全体にトラフィックを分散してレイヤ 1の性能を向上します。レイヤ2では等コス ト・マルチパス（ECMP）がすべてのリンク をアクティブにしてフル活用し、ネットワーク の帯域幅をすべて利用します。また障害が発 生した際には、最も近い経路にトラフィック を自動的に迂回することによって、高い耐障 害性を実現し、アプリケーションの連続稼働 を確保します。そしてレイヤ3では、1基の レイヤ3ゲートウェイとして働く複数のインス タンスにフローの負荷が自動的に分散されま す。この3つのレイヤのマルチパス機能によ り、ネットワーク利用率を向上し、レイテン シを低減し、そして全体のネットワーク性能 を向上することができるのです。詳細につい ては、ホワイト・ペーパー「Setting a New Standard for Network Efficiency with VCS Fabric Multilayer Multipathing Capabilities」をご覧ください。 仮想化に向けた最適化 Brocade VCSファブリック・テクノロジは、 次のようにサーバとストレージの仮想化環境 をサポートする独自の機能を提供しています （図2を参照）。 • • ゼロ・タッチのVMディスカバリ： Brocade VM-Aware Network Automation機能では、自動化をさらに もう1段先に進め、VMがファブリックに 追加されたり、ファブリックを移動したりす る際にポート・プロファイルの人手による 構成作業をなくしています。VCSファブリッ クがVMware vCenterと直接やり取り し、全ポート・プロファイルの情報と対応 するMACアドレスを自動的にダウンロー ドし、VMごとの情報をファブリックの中 の全スイッチに配布します。このため、VM が移動しても、構成作業を行う必要はあり ません。 • • ポート・プロファイルの自動マイグレーショ ン：VMマイグレーションの際には、VM トラフィックに同じポリシーと設定が一貫し て適用されるように、ネットワークのスイッ チ・ポートに動的に構成操作を行う必要が あります。Brocade AMPP（Automatic Migration of Port Profiles）機能は、ハ イパーバイザの種類を問わず、このマイグ レーションを円滑に処理します。この機能 ではVCSファブリックがポート・プロファ イルを詳細に認識し、移動があると自動的 に追従させます。ポート・プロファイルと MACアドレスのマッピングがファブリック 内のどのスイッチでも自動的に行われます。 このマッピングによって、トラフィックに対 するソース・ポートからデスティネーション・ ポートまでの論理的なフローを提供します。 VMが移動すると、ファブリックの中のデス ティネーション・ポートがMACアドレスの 変化を認識し、ポート・プロファイルの構 成内容を自動的に適用します。これは1つ のファブリックの内部に限らず、複数のファ ブリックにわたっても機能します。 ストレージ接続性 Brocade VDX 6730は、ファイバーチャ ネル・ポートを装備し、FCoEやファイバー チャネル、iSCSI、またNASの各ストレージ と接続します。さらにブロケードのファイバー チャネルSANファブリックやファイバーチャ ネル・ストレージへの接続性も備えています。 ファイバーチャネル・サーバとFCoEサーバ にも直接接続でき、それぞれにファイバーチャ ネル・ストレージとFCoEストレージへのア クセスを提供します。またSANファブリック とイーサネット・ファブリックをブリッジング することで、これまでのSAN設備への投資 を保護します。ネイティブのファイバーチャネ ル・ポートとFCoEは、アドオン・ソフトウェ ア・ライセンスで有効になります。 プロアクティブな監視 Brocade VDX 6730スイッチには、スイッ チ稼働状況の監視機能のあるBrocade Fabric Watchが装備されています。Fabric Watchは、スイッチの各部の健全性を監視し、 しきい値の設定に基づいてコンポーネントの 不安定状態や機能停止状態を判定します。 高い操作性を備えた BROCADE NETWORK ADVISOR Brocade Network Advisorは、ネット ワークのライフ・サイクルの全期間にわたっ てBrocade VCSファブリックとBrocade VDXスイッチに高度な管理を実施する、操 作性に優れたネットワーク管理プラットフォー ムです。Brocade Network Advisorでは、 VCSファブリック全体を単一のエンティティ として管理するほか、個々のBrocade VDX スイッチの詳細な管理も行えます。異常の診 断や、機器の一覧、性能の管理などもここか ら実施でき、さらに複数のVCSファブリッ クの並行管理も行えます。特に重要なのは、 SANファブリックとIPネットワークの管理を 実施でき、Brocade VDXスイッチとファイ バーチャネルSANにまたがってゾーニング の操作が可能であることです。 また、Brocade Network Advisorでは、 AMPPの構成管理を簡素化するだけでなく、 Brocade VDXの物理コンフィグレーション 間の整合性チェックも行えます。これは1個 のVCSファブリック内に限らず、複数の異 なるVCSファブリック間でも実施できます。 またsFlowを使用してVMレベルを監視で き、ファブリック全体で通信量の大きなアプ リケーションを特定すること等も可能です。 VCSファブリックの診断機能としては、VCS ファブリック内のトラフィック経路の可視化 や、ネットワーク・レイテンシの追跡などが あります。ホップ・バイ・ホップで詳細を調 べて問題を特定することも可能です。詳細に ついては、次のWebサイトをご覧ください。 http://www.brocadejapan.com/ products/management-software BROCADEグローバル・サービス Brocadeグローバル・サービスでは、スケー ラブルで効率性の高いクラウド・インフラの 構築を支援する技術力を有しています。スト レージ、ネットワーキング、仮想化の分野で の15年にわたって蓄積されてきた技術経験 を生かして、世界一級のプロフェッショナル・ サービス、技術サポート、教育サービスを提 供しています。Brocadeグローバル・サー ビスでは、ブロケード製品への投資効果を高 め、新しい技術の導入を促進し、あるいはネッ トワーキング・インフラの性能を最大限に引 き出せるよう支援します。 投資を最大限に活用 ブロケードでは、テクノロジへの投資を最大 限にご活用いただけるよう、パートナー各 社と協力して、プロフェッショナル・サービ ス、技術サポート、教育にわたる総合的なソ リューションを提供しています。詳細につい ては、ブロケード販売パートナーまでお問い 合わせいただくか、またはWebサイトをご 覧ください。 www.brocadejapan.com
Brocade VDX 6730-32 Brocade VDX 6730-76 LANスイッチング帯域幅（データ・レート、全二重） 480 Gbps（イーサネット・ポート） 1,200 Gbps（イーサネット・ポート） 1/10 GbE SFP+ポート数 24 60 ファイバーチャネル・ポート数 8ポート（8 Gbps） 対応ポート・タイプ：E_Port（EX_Portへの 接続のみ）、F_Port N_Port（Access Gatewayモード） 16ポート（8 Gbps） 対応ポート・タイプ：E_Port（EX_Portへの 接続のみ）、F_Port N_Port（Access Gatewayモード） ポート・オン・デマンド（PoD）段階 16、24 40、50、60 ポート・グループ内ポート間レイテンシ 600ナノ秒（10ポート・グループ内） 600ナノ秒（10ポート・グループ内） 本体サイズ 1U 2U 寸法・重量 幅：42.8 cm（16.9インチ） 高さ：4.37 cm（1.7インチ） 奥行き：38.4 cm（15.1インチ） 重量：7.3 kg（16.3ポンド） 幅：43.0 cm（17.0インチ） 高さ：8.7 cm（3.5インチ） 奥行き：43.2 cm（17.0インチ） 重量：15.3 kg（33.9ポンド） 電源数 2基、ホット・スワップ対応、負荷分散 2基、ホット・スワップ対応、負荷分散 冷却ファン数 電源に内蔵、N+1冗長構成 3基の独立ファン、N+1冗長構成 BROCADE VDX 6730機能概要 スケーラビリティ* コネクタ・オプション 1 GbEカッパーSFP 1000Base-SX、1000Base-LX 10 Gbps SFP+：1/3/5 m直接接続型カッパー（Twinax） 10 GbE SR、10 GbE LR 8 Gbpsファイバーチャネル光トランシーバ：8 GbpsファイバーチャネルSWL、8 Gbpsファイバー チャネルLWL 10 km、8 GbpsファイバーチャネルELWL 25 km アウト・バンドのイーサネット管理：RJ-45（固定） リモート・ライト・アウト管理：10/100/1000 BaseTイーサネット コンソール管理：RJ45からRS-232（固定） ファームウェア/診断：USB 最大VLAN数 4,096 最大MACアドレス数 32,000 最大ポート・プロファイル数（AMPP） 256 最大レイヤ2マルチキャスト・グループ数 2,000 最大スパニング・ツリー・インスタンス数 32 ポート別優先ポーズ・レベル最大数 8 VCSファブリック最大LAGグループ数 512 標準LAG最大メンバー数 16 VCSファブリック最大MACアドレス数 30,000 VCSファブリック最大スイッチ台数 32 VCSファブリック最大ECMP経路数 8 VCSファブリック・ポート最大トランク・メンバー数 8 vLAGがスパンする最大スイッチ台数 4 vLAG最大メンバー数 32 最大ジャンボ・フレーム・サイズ 9,208 バイト キュー数/ポート 8 DCB Priority Flow Control（PFC）クラス数 8 最大レイヤ2 ACL数 1,000 最大レイヤ3 ACL数 1,000 最大ARPエントリ数 12,000 最大IPv4経路数 2,000 オペレーティング・システム Brocade Network OS 4.1.0† BROCADE VDX 6730仕様 * 現行のスケーラビリティ値は最新バージョンのリリース・ノートをご参照ください。 † Brocade Network OS 4.1は2014年上半期にリリースの予定です。最新の機能サポート状況については現行バージョンのリリース・ノートをご参照ください。

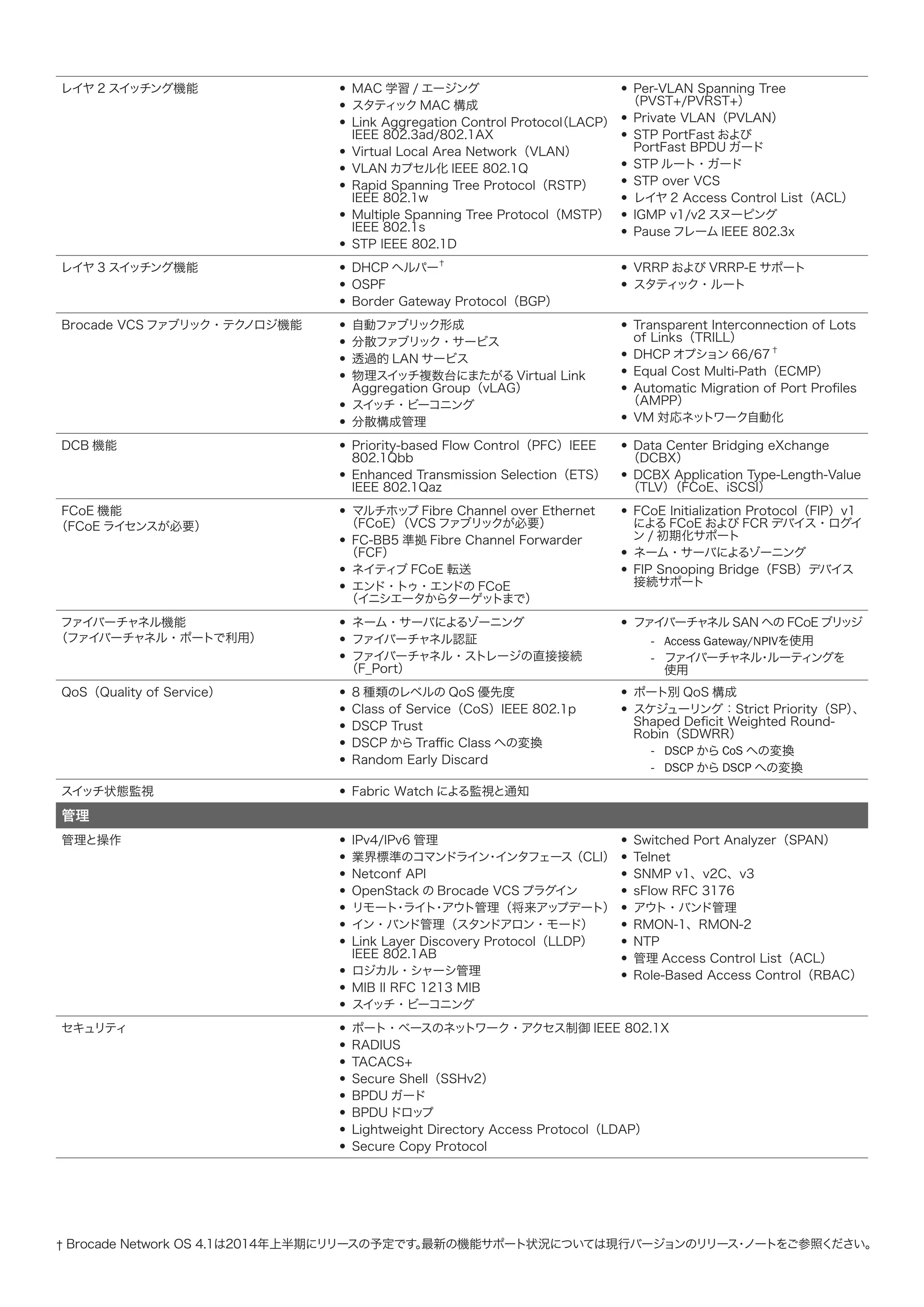

† Brocade Network OS 4.1は2014年上半期にリリースの予定です。最新の機能サポート状況については現行バージョンのリリース・ノートをご参照ください。 レイヤ2スイッチング機能 • • MAC学習/エージング • • スタティックMAC構成 • • Link Aggregation Control Protocol（LACP） IEEE 802.3ad/802.1AX • • Virtual Local Area Network（VLAN） • • VLANカプセル化IEEE 802.1Q • • Rapid Spanning Tree Protocol（RSTP） IEEE 802.1w • • Multiple Spanning Tree Protocol（MSTP） IEEE 802.1s • • STP IEEE 802.1D • • Per-VLAN Spanning Tree （PVST+/PVRST+） • • Private VLAN（PVLAN） • • STP PortFastおよび PortFast BPDUガード • • STPルート・ガード • • STP over VCS • • レイヤ2 Access Control List（ACL） • • IGMP v1/v2スヌーピング • • PauseフレームIEEE 802.3x レイヤ3スイッチング機能 • • DHCPヘルパー† • • OSPF • • Border Gateway Protocol（BGP） • • VRRPおよびVRRP-Eサポート • • スタティック・ルート Brocade VCSファブリック・テクノロジ機能 • • 自動ファブリック形成 • • 分散ファブリック・サービス • • 透過的LANサービス • • 物理スイッチ複数台にまたがるVirtual Link Aggregation Group（vLAG） • • スイッチ・ビーコニング • • 分散構成管理 • • Transparent Interconnection of Lots of Links（TRILL） • • DHCPオプション66/67† • • Equal Cost Multi-Path（ECMP） • • Automatic Migration of Port Profiles（AMPP） • • VM対応ネットワーク自動化 DCB機能 • • Priority-based Flow Control（PFC）IEEE 802.1Qbb • • Enhanced Transmission Selection（ETS） IEEE 802.1Qaz • • Data Center Bridging eXchange（DCBX） • • DCBX Application Type-Length-Value（TLV）（FCoE、iSCSI） FCoE機能 （FCoEライセンスが必要） • • マルチホップFibre Channel over Ethernet（FCoE）（VCSファブリックが必要） • • FC-BB5準拠Fibre Channel Forwarder（FCF） • • ネイティブFCoE転送 • • エンド・トゥ・エンドのFCoE （イニシエータからターゲットまで） • • FCoE Initialization Protocol（FIP）v1 によるFCoEおよびFCRデバイス・ログイ ン/初期化サポート • • ネーム・サーバによるゾーニング • • FIP Snooping Bridge（FSB）デバイス 接続サポート ファイバーチャネル機能 （ファイバーチャネル・ポートで利用） • • ネーム・サーバによるゾーニング • • ファイバーチャネル認証 • • ファイバーチャネル・ストレージの直接接続 （F_Port） • • ファイバーチャネルSANへのFCoEブリッジ -- Access Gateway/NPIVを使用 -- ファイバーチャネル・ルーティングを 使用 QoS（Quality of Service） • • 8種類のレベルのQoS優先度 • • Class of Service（CoS）IEEE 802.1p • • DSCP Trust • • DSCPからTraffic Classへの変換 • • Random Early Discard • • ポート別QoS構成 • • スケジューリング：Strict Priority（SP）、 Shaped Deficit Weighted Round- Robin（SDWRR） -- DSCPからCoSへの変換 -- DSCPからDSCPへの変換 スイッチ状態監視 • • Fabric Watchによる監視と通知 管理 管理と操作 • • IPv4/IPv6管理 • • 業界標準のコマンドライン・インタフェース（CLI） • • Netconf API • • OpenStackのBrocade VCSプラグイン • • リモート・ライト・アウト管理（将来アップデート） • • イン・バンド管理（スタンドアロン・モード） • • Link Layer Discovery Protocol（LLDP） IEEE 802.1AB • • ロジカル・シャーシ管理 • • MIB II RFC 1213 MIB • • スイッチ・ビーコニング • • Switched Port Analyzer（SPAN） • • Telnet • • SNMP v1、v2C、v3 • • sFlow RFC 3176 • • アウト・バンド管理 • • RMON-1、RMON-2 • • NTP • • 管理Access Control List（ACL） • • Role-Based Access Control（RBAC） セキュリティ • • ポート・ベースのネットワーク・アクセス制御IEEE 802.1X • • RADIUS • • TACACS+ • • Secure Shell（SSHv2） • • BPDUガード • • BPDUドロップ • • Lightweight Directory Access Protocol（LDAP） • • Secure Copy Protocol

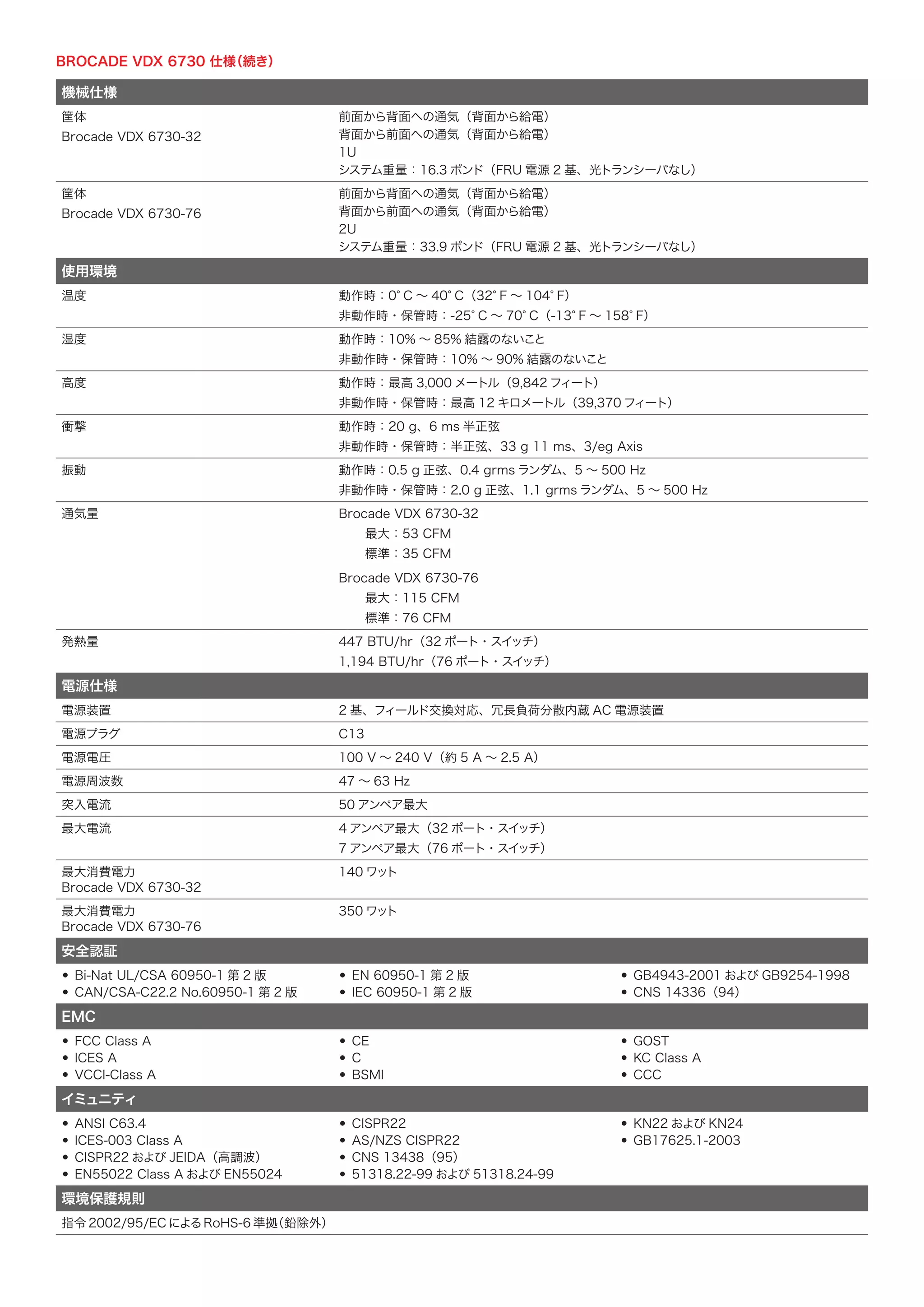

機械仕様 筐体 Brocade VDX 6730-32 前面から背面への通気（背面から給電） 背面から前面への通気（背面から給電） 1U システム重量：16.3ポンド（FRU電源2基、光トランシーバなし） 筐体 Brocade VDX 6730-76 前面から背面への通気（背面から給電） 背面から前面への通気（背面から給電） 2U システム重量：33.9ポンド（FRU電源2基、光トランシーバなし） 使用環境 温度 動作時：0°C～40°C（32°F～104°F） 非動作時・保管時：-25°C～70°C（-13°F～158°F） 湿度 動作時：10%～85%結露のないこと 非動作時・保管時：10%～90%結露のないこと 高度 動作時：最高3,000メートル（9,842フィート） 非動作時・保管時：最高12キロメートル（39,370フィート） 衝撃 動作時：20 g、6 ms半正弦 非動作時・保管時：半正弦、33 g 11 ms、3/eg Axis 振動 動作時：0.5 g正弦、0.4 grmsランダム、5～500 Hz 非動作時・保管時：2.0 g正弦、1.1 grmsランダム、5～500 Hz 通気量 Brocade VDX 6730-32 最大：53 CFM 標準：35 CFM Brocade VDX 6730-76 最大：115 CFM 標準：76 CFM 発熱量 447 BTU/hr（32ポート・スイッチ） 1,194 BTU/hr（76ポート・スイッチ） 電源仕様 電源装置 2基、フィールド交換対応、冗長負荷分散内蔵AC電源装置 電源プラグ C13 電源電圧 100 V～240 V（約5 A～2.5 A） 電源周波数 47～63 Hz 突入電流 50アンペア最大 最大電流 4アンペア最大（32ポート・スイッチ） 7アンペア最大（76ポート・スイッチ） 最大消費電力 Brocade VDX 6730-32 140ワット 最大消費電力 Brocade VDX 6730-76 350ワット 安全認証 • • Bi-Nat UL/CSA 60950-1第2版 • • CAN/CSA-C22.2 No.60950-1第2版 • • EN 60950-1第2版 • • IEC 60950-1第2版 • • GB4943-2001およびGB9254-1998 • • CNS 14336（94） EMC • • FCC Class A • • ICES A • • VCCI-Class A • • CE • • C • • BSMI • • GOST • • KC Class A • • CCC イミュニティ • • ANSI C63.4 • • ICES-003 Class A • • CISPR22およびJEIDA（高調波） • • EN55022 Class AおよびEN55024 • • CISPR22 • • AS/NZS CISPR22 • • CNS 13438（95） • • 51318.22-99および51318.24-99 • • KN22およびKN24 • • GB17625.1-2003 環境保護規則 指令2002/95/ECによるRoHS-6準拠（鉛除外） BROCADE VDX 6730 仕様（続き）

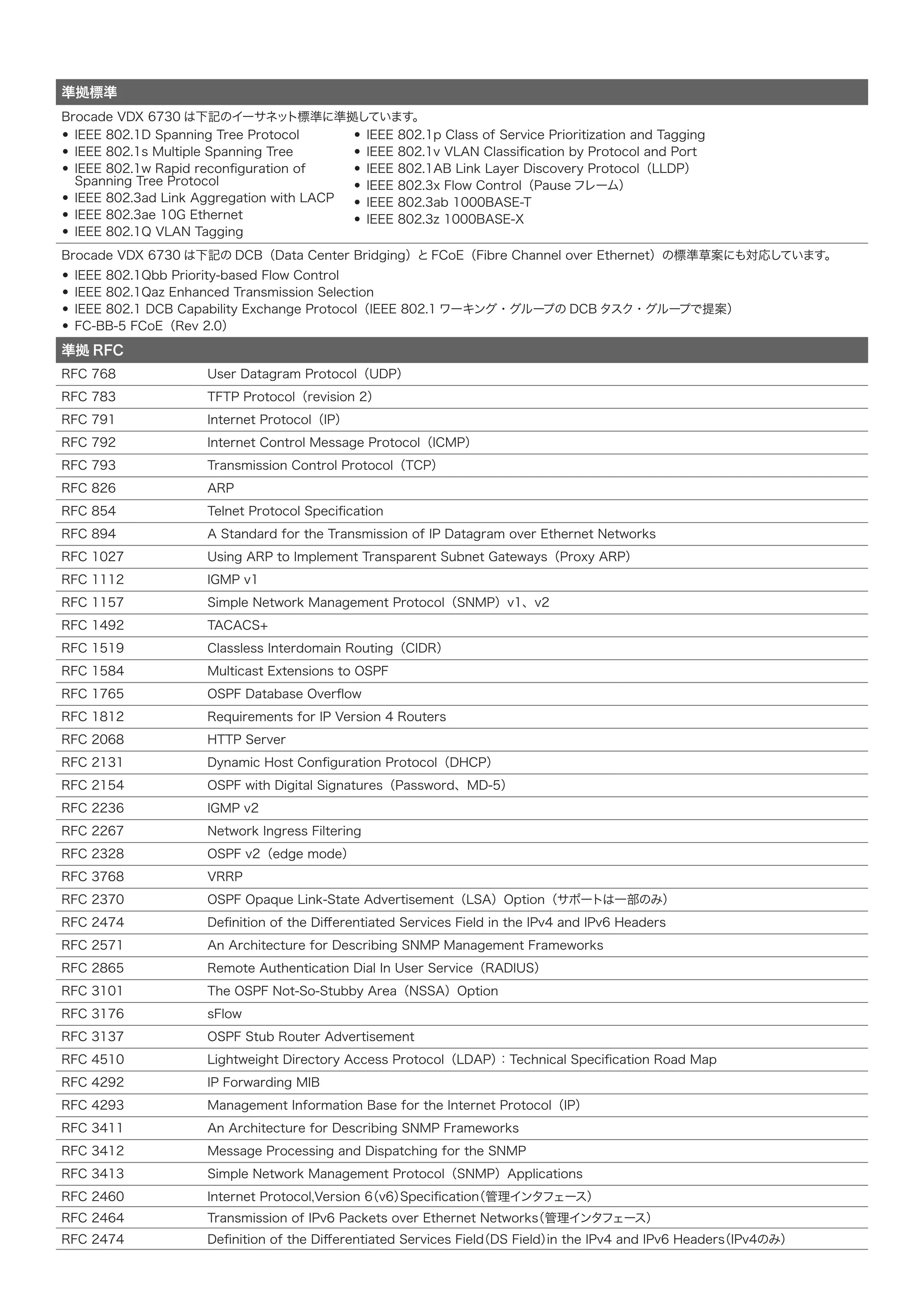

準拠標準 Brocade VDX 6730は下記のイーサネット標準に準拠しています。 • • IEEE 802.1D Spanning Tree Protocol • • IEEE 802.1s Multiple Spanning Tree • • IEEE 802.1w Rapid reconfiguration of Spanning Tree Protocol • • IEEE 802.3ad Link Aggregation with LACP • • IEEE 802.3ae 10G Ethernet • • IEEE 802.1Q VLAN Tagging • • IEEE 802.1p Class of Service Prioritization and Tagging • • IEEE 802.1v VLAN Classification by Protocol and Port • • IEEE 802.1AB Link Layer Discovery Protocol（LLDP） • • IEEE 802.3x Flow Control（Pauseフレーム） • • IEEE 802.3ab 1000BASE-T • • IEEE 802.3z 1000BASE-X Brocade VDX 6730は下記のDCB（Data Center Bridging）とFCoE（Fibre Channel over Ethernet）の標準草案にも対応しています。 • • IEEE 802.1Qbb Priority-based Flow Control • • IEEE 802.1Qaz Enhanced Transmission Selection • • IEEE 802.1 DCB Capability Exchange Protocol（IEEE 802.1ワーキング・グループのDCBタスク・グループで提案） • • FC-BB-5 FCoE（Rev 2.0） 準拠RFC RFC 768 User Datagram Protocol（UDP） RFC 783 TFTP Protocol（revision 2） RFC 791 Internet Protocol（IP） RFC 792 Internet Control Message Protocol（ICMP） RFC 793 Transmission Control Protocol（TCP） RFC 826 ARP RFC 854 Telnet Protocol Specification RFC 894 A Standard for the Transmission of IP Datagram over Ethernet Networks RFC 1027 Using ARP to Implement Transparent Subnet Gateways（Proxy ARP） RFC 1112 IGMP v1 RFC 1157 Simple Network Management Protocol（SNMP）v1、v2 RFC 1492 TACACS+ RFC 1519 Classless Interdomain Routing（CIDR） RFC 1584 Multicast Extensions to OSPF RFC 1765 OSPF Database Overflow RFC 1812 Requirements for IP Version 4 Routers RFC 2068 HTTP Server RFC 2131 Dynamic Host Configuration Protocol（DHCP） RFC 2154 OSPF with Digital Signatures（Password、MD-5） RFC 2236 IGMP v2 RFC 2267 Network Ingress Filtering RFC 2328 OSPF v2（edge mode） RFC 3768 VRRP RFC 2370 OSPF Opaque Link-State Advertisement（LSA）Option（サポートは一部のみ） RFC 2474 Definition of the Differentiated Services Field in the IPv4 and IPv6 Headers RFC 2571 An Architecture for Describing SNMP Management Frameworks RFC 2865 Remote Authentication Dial In User Service（RADIUS） RFC 3101 The OSPF Not-So-Stubby Area（NSSA）Option RFC 3176 sFlow RFC 3137 OSPF Stub Router Advertisement RFC 4510 Lightweight Directory Access Protocol（LDAP）：Technical Specification Road Map RFC 4292 IP Forwarding MIB RFC 4293 Management Information Base for the Internet Protocol（IP） RFC 3411 An Architecture for Describing SNMP Frameworks RFC 3412 Message Processing and Dispatching for the SNMP RFC 3413 Simple Network Management Protocol（SNMP）Applications RFC 2460 Internet Protocol,Version 6（v6）Specification（管理インタフェース） RFC 2464 Transmission of IPv6 Packets over Ethernet Networks（管理インタフェース） RFC 2474 Definition of the Differentiated Services Field（DS Field）in the IPv4 and IPv6 Headers（IPv4のみ）
DATA SHEET www.brocadejapan.com BROCADEに関するより詳しい情報は、以下のWebサイトをご覧ください。 http://www.brocadejapan.com 注意：本ドキュメントは情報提供のみを目的としており、Brocade が提供しているか、今後提供する機器、機器の機能、サービスに関する明示的、暗示的な保証を行うものではありません。Brocade は、本ドキュメントをい つでも予告なく変更する権利を留保します。また、本ドキュメントの使用に関しては一切責任を負いません。本ドキュメントには、現在利用することのできない機能についての説明が含まれている可能性があります。機能や 製品の販売／サポート状況については、Brocade までお問い合わせください。 ©2013 Brocade Communications Systems, Inc. All Rights Reserved. 10/13 GA-DS-1607-05-J ブロケード コミュニケーションズ システムズ株式会社 〒100-0013　東京都千代田区霞ヶ関1-4-2　大同生命霞ヶ関ビル TEL.03-6203-9100　FAX.03-6203-9101　Email:japan-info@brocade.com ADX、AnyIO、Brocade、Brocade Assurance、B-wing シンボル、DCX、Fabric OS、ICX、MLX、MyBrocade、OpenScript、VCS、VDX、およびVyatta は登録商標であり、HyperEdge、The Effortless Network、および On-Demand Data Center は、米国またはその他の国におけるBrocade Communications Systems Inc. の商標です。その他のブランド、製品名、サービス名は各所有者の製品またはサービスを示す商標またはサービスマークで ある場合があります。 BROCADE VDX 6730 製品番号 SKU 説明備考 BR-VDX6730-16-F Brocade VDX 6730、16P SFP+、AC、非ポート側排気基本SKU BR-VDX6730-16-R Brocade VDX 6730、16P SFP+、AC、ポート側排気基本SKU BR-VDX6730-24-F Brocade VDX 6730、24P SFP+、AC、非ポート側排気基本SKU BR-VDX6730-24-R Brocade VDX 6730、24P SFP+、AC、ポート側排気基本SKU BR-VDX6730-40-F Brocade VDX 6730、40P SFP+、AC、非ポート側排気基本SKU BR-VDX6730-40-R Brocade VDX 6730、40P SFP+、AC、ポート側排気基本SKU BR-VDX6730-60-F Brocade VDX 6730、60P SFP+、AC、非ポート側排気基本SKU BR-VDX6730-60-R Brocade VDX 6730、60P SFP+、AC、ポート側排気基本SKU BR-VDX6730-24POD-01 8 ポートPoD ライセンス、Brocade VDX 6730-32 用ソフトウェア品 BR-VDX6730-60POD-01 10 ポートPoD ライセンス、Brocade VDX 6730-76 用ソフトウェア品 BR-VDX6730-24VCS-01 VCSソフトウェア・ライセンス、Brocade VDX 6730-16 およびBrocade VDX 6730-24 用ソフトウェア品 BR-VDX6730-60VCS-01 VCSソフトウェア・ライセンス、Brocade VDX 6730-40 およびBrocade VDX 6730-60 用ソフトウェア品 XBR-250WPSAC-F 250 WAC 電源/ ファンFRU、非ポート側排気FRU XBR-250WPSAC-R 250 WAC 電源/ ファンFRU、ポート側排気FRU XBR-500WPSAC-F 500 WAC 電源FRU、非ポート側排気FRU XBR-500WPSAC-R 500 WAC 電源FRU、ポート側排気FRU XBR-FAN-80-F ファンFRU、80 mm、非ポート側排気FRU XBR-FAN-80-R ファンFRU、80 mm、ポート側排気FRU XBR-VDX6730-16-F Brocade VDX 6730、16P SFP+、FRU、AC、非ポート側排気FRU XBR-VDX6730-16-R Brocade VDX 6730、16P SFP+、FRU、AC、ポート側排気FRU XBR-VDX6730-40-F Brocade VDX 6730、40P SFP+、FRU、AC、非ポート側排気FRU XBR-VDX6730-40-R Brocade VDX 6730、40P SFP+、FRU、AC、ポート側排気FRU XBR-VDXFCOE-01 コンバージド・サービスFRU、Brocade VDX 6730-32 および Brocade VDX 6730-16 用 ソフトウェア品 XBR-VDXFCOE-02 コンバージド・サービスFRU、Brocade VDX 6730-40 および Brocade VDX 6730-60 用 ソフトウェア品 XBR-000190（1 パック） 1 GbE カッパー光トランシーバ E1MG-SX-OM（1 パック） E1MG-SX-OM-8（8 パック） 1000Base-SX 光トランシーバ E1MG-LX-OM（1 パック） E1MG-LX-OM-8（8 パック） 1000Base-LX 光トランシーバ 10G-SFPP-SR（1 パック） 10G-SFPP-SR-8（8 パック） 10 Gbps SR 光トランシーバ 10G-SFPP-LR（1 パック） 10G-SFPP-LR-8（8 パック） 10 Gbps LR 光トランシーバ 10G-SFPP-TWX-0101（1 パック） 10G-SFPP-TWX-0108（8 パック） 1 m Twinax カッパー・ケーブル光トランシーバ 10G-SFPP-TWX-0301（1 パック） 10G-SFPP-TWX-0308（8 パック） 3 m Twinax カッパー・ケーブル光トランシーバ 10G-SFPP-TWX-0501（1 パック） 10G-SFPP-TWX-0508（8 パック） 5 m Twinax カッパー・ケーブル光トランシーバ XBR-000163（1 パック） XBR-000164（8 パック） 8 Gbps ファイバーチャネルSWL 光トランシーバ XBR-000153（1 パック） XBR-000172（8 パック） 8 Gbps ファイバーチャネルLWL–10 km 光トランシーバ XBR-000174（1パック） 8 GbpsファイバーチャネルELWL–25 km 光トランシーバ
