Basic Creating Virtual Reality with HDR Panoramic Photography Technique - Day 1/2
- 1. การพ ัฒนาระบบแสดงผลเสมือนจริงด้วย ้ เทคนิคการถ่ายภาพรายละเอียดสูงเบืองต้น (Basic Creating Virtual Reality with HDR Panoramic Photography Technique) ราชบดินทร์ สุวรรณค ัณฑิ หน่วยปฏิบตการวิจัยเทคโนโลยีคลังอนุพันธ์ความรู ้ ั ิ ์ ศูนย์เทคโนโลยีอเล็กทรอนิกสและคอมพิวเตอร์แห่งชาติ ิ DAY 1/2 Download this presentation at http://www.slideshare.net/rachabodin

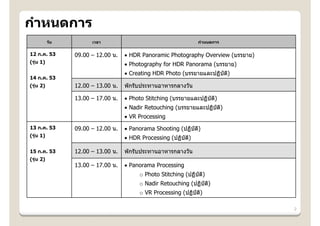

- 2. กําหนดการ ว ัน เวลา กําหนดการ 12 ก.ค. 53 09.00 – 12.00 น. • HDR Panoramic Photography Overview (บรรยาย) (รุน 1) ่ • Photography for HDR Panorama (บรรยาย) • Creating HDR Photo (บรรยายและปฏิบต) ั ิ 14 ก.ค. 53 (รุน 2) ่ 12.00 – 13.00 น. พักรับประทานอาหารกลางวัน 13.00 – 17.00 น. • Photo Stitching (บรรยายและปฏิบต) ั ิ • Nadir Retouching (บรรยายและปฏิบต) ั ิ • VR Processing 13 ก.ค. 53 09.00 – 12.00 น. • Panorama Shooting (ปฏิบต) ั ิ (รุน 1) ่ • HDR Processing (ปฏิบต) ั ิ 15 ก.ค. 53 12.00 – 13.00 น. พักรับประทานอาหารกลางวัน (รุน 2) ่ 13.00 – 17.00 น. • Panorama Processing o Photo Stitching (ปฏิบต) ั ิ o Nadir Retouching (ปฏิบต) ั ิ o VR Processing (ปฏิบต) ั ิ 2
- 3. กําหนดการ เวลา กําหนดการ 9.00 น. – 10.30 น. - Introduction to Virtual Reality (บรรยาย) - HDR Panoramic Photography Overview (บรรยาย) - การพัฒนาระบบแสดงผลแบบเสมือนจริง ด ้วยเทคนิค การถ่ายภาพพาโนรามา (บรรยาย) 10.30 น. – 10.45 น. พักอาหารว่าง 10.45 น. – 12.00 น. การพัฒนาระบบแสดงผลแบบเสมือนจริง ด ้วยเทคนิคการ ถ่ายภาพพาโนรามารายละเอียดสูง (บรรยายและปฏิบต) ั ิ - การถ่ายภาพพาโนรามารายละเอียดสูง (บรรยาย) - การทําภาพรายละเอียดสูง (บรรยายและปฏิบัต) ิ - การต่อภาพพาโนรามา (บรรยายและปฏิบต)ั ิ 12.00 น. – 13.00 น. พักทานข ้าวกลางวัน 13.00 น. – 14.30 น. - การแก ้ไขภาพพืน (บรรยายและปฏิบัต) ้ ิ - การทํา QuickTime VR (บรรยายและปฏิบต) ั ิ 14.30 น. – 14.45 น. พักอาหารว่าง 14.45 น. – 17.00 น. การถ่ายภาพพาโนรามารายละเอียดสูง (ปฏิบต) ั ิ 3

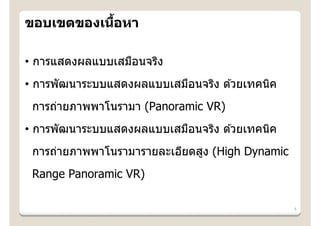

- 4. ้ ขอบเขตของเนือหา • การแสดงผลแบบเสมือนจริง • การพัฒนาระบบแสดงผลแบบเสมือนจริง ด ้วยเทคนิค การถ่ายภาพพาโนรามา (Panoramic VR) • การพัฒนาระบบแสดงผลแบบเสมือนจริง ด ้วยเทคนิค การถ่ายภาพพาโนรามารายละเอียดสูง (High Dynamic Range Panoramic VR) 4

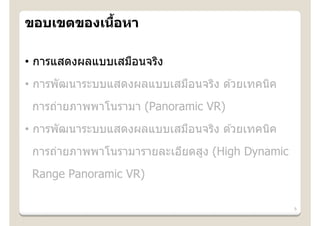

- 5. ้ ขอบเขตของเนือหา • การแสดงผลแบบเสมือนจริง • การพัฒนาระบบแสดงผลแบบเสมือนจริง ด ้วยเทคนิค การถ่ายภาพพาโนรามา (Panoramic VR) • การพัฒนาระบบแสดงผลแบบเสมือนจริง ด ้วยเทคนิค การถ่ายภาพพาโนรามารายละเอียดสูง (High Dynamic Range Panoramic VR) 5

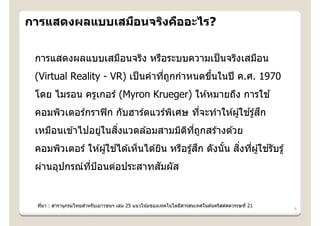

- 6. การแสดงผลแบบเสมือนจริงคืออะไร? การแสดงผลแบบเสมือนจริง หรือระบบความเป็ นจริงเสมือน (Virtual Reality - VR) เป็ นคําทีถกกําหนดขึนในปี ค.ศ. 1970 ่ ู ้ โดย ไมรอน ครูเกอร์ (Myron Krueger) ให ้หมายถึง การใช ้ ิ ่ ้ ึ คอมพิวเตอร์กราฟิ ก กับฮาร์ดแวร์พเศษ ทีจะทําให ้ผู ้ใชรู ้สก ่ ิ่ เหมือนเข ้าไปอยูในสงแวดล ้อมสามมิตทถกสร ้างด ้วย ิ ี่ ู ้ ึ ิ่ ่ ้ คอมพิวเตอร์ ให ้ผู ้ใชได ้เห็นได ้ยิน หรือรู ้สก ดังนัน สงทีผู ้ใชรับรู ้ ้ ั ผ่านอุปกรณ์ทป้อนต่อประสาทสมผัส ี่ ํ ทีมา : สารานุกรมไทยสาหรับเยาวชนฯ เล่ม 25 แนวโน ้มของเทคโนโลยีสารสนเทศในต ้นคริสต์ศตวรรษที่ 21 ่ 6

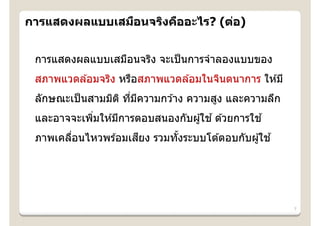

- 7. การแสดงผลแบบเสมือนจริงคืออะไร? (ต่อ) การแสดงผลแบบเสมือนจริง จะเป็ นการจําลองแบบของ สภาพแวดล ้อมจริง หรือสภาพแวดล ้อมในจินตนาการ ให ้มี ลักษณะเป็ นสามมิต ิ ทีมความกว ้าง ความสูง และความลึก ่ ี และอาจจะเพิมให ้มีการตอบสนองกับผู ้ใช ้ ด ้วยการใช ้ ่ ภาพเคลือนไหวพร ้อมเสยง รวมทังระบบโต ้ตอบกับผู ้ใช ้ ่ ี ้ 7

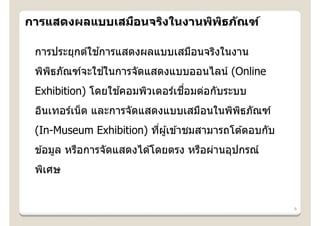

- 8. การแสดงผลแบบเสมือนจริงในงานพิพธภ ัณฑ์ ิ ้ การประยุกต์ใชการแสดงผลแบบเสมือนจริงในงาน ้ พิพธภัณฑ์จะใชในการจัดแสดงแบบออนไลน์ (Online ิ ้ ่ื Exhibition) โดยใชคอมพิวเตอร์เชอมต่อกับระบบ อินเทอร์เน็ ต และการจัดแสดงแบบเสมือนในพิพธภัณฑ์ ิ (In-Museum Exhibition) ทีผู ้เข ้าชมสามารถโต ้ตอบกับ ่ ข ้อมูล หรือการจัดแสดงได ้โดยตรง หรือผ่านอุปกรณ์ พิเศษ 8

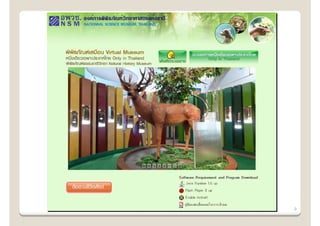

- 9. 9
- 10. 10

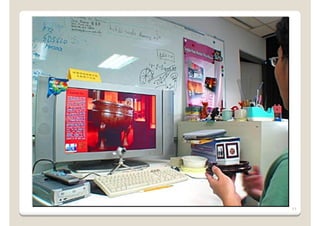

- 11. 11

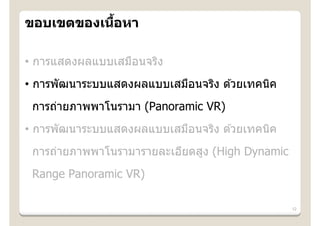

- 12. ้ ขอบเขตของเนือหา • การแสดงผลแบบเสมือนจริง • การพัฒนาระบบแสดงผลแบบเสมือนจริง ด ้วยเทคนิค การถ่ายภาพพาโนรามา (Panoramic VR) • การพัฒนาระบบแสดงผลแบบเสมือนจริง ด ้วยเทคนิค การถ่ายภาพพาโนรามารายละเอียดสูง (High Dynamic Range Panoramic VR) 12
- 13. เทคนิคการถ่ายภาพพาโนรามา เทคนิคการถ่ายภาพพาโนรามา (Panoramic ่ ้ Photography) คือ เทคนิคทีใชในการถ่ายภาพ เพือให ้ได ้ภาพทีมความกว ้าง ความสูง หรือ ่ ่ ี รายละเอียด ทีมากกว่าปกติ โดยการถ่ายภาพ ่ หลายๆ รอบจุดหมุน แล ้วนํ าแต่ละภาพมาต่อกัน ในคอมพิวเตอร์ ดังในแผนภาพแสดงเทคนิคการ ถ่ายภาพพาโนรามา 13

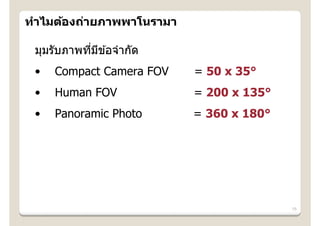

- 15. ทําไมต้องถ่ายภาพพาโนรามา มุมรับภาพทีมข ้อจํากัด ่ ี • Compact Camera FOV = 50 x 35° • Human FOV = 200 x 135° • Panoramic Photo = 360 x 180° 15

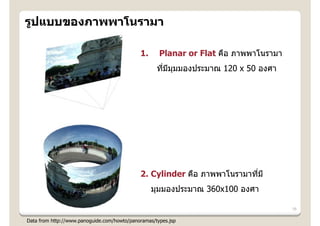

- 16. รูปแบบของภาพพาโนรามา 1. Planar or Flat คือ ภาพพาโนรามา ทีมมมมองประมาณ 120 x 50 องศา ่ ี ุ 2. Cylinder คือ ภาพพาโนรามาทีม ี ่ มุมมองประมาณ 360x100 องศา 16 Data from http://www.panoguide.com/howto/panoramas/types.jsp

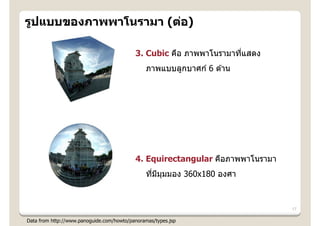

- 17. รูปแบบของภาพพาโนรามา (ต่อ) 3. Cubic คือ ภาพพาโนรามาทีแสดง ่ ภาพแบบลูกบาศก์ 6 ด ้าน 4. Equirectangular คือภาพพาโนรามา ทีมมมมอง 360x180 องศา ่ ี ุ 17 Data from http://www.panoguide.com/howto/panoramas/types.jsp
- 18. อุปกรณ์ทตองใช ้ ี่ ้ 1 2 4 3 1. ขาตังกล ้อง Manfrotto 755B ้ 2. หัว Head Manfrotto 303SPH ่ ั 3. สายลันชตเตอร์ 4. กล ้องถ่ายภาพ CANON 5D พร ้อมเลนส ์ Fish-eye 15mm. 5. ซอฟต์แวร์สําหรับการต่อภาพพาโนรามา และแปลงเป็ น Panoramic VR 18

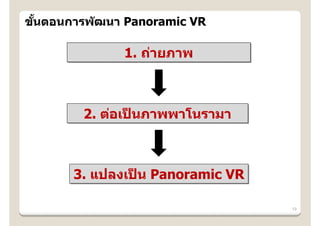

- 19. ขนตอนการพ ัฒนา Panoramic VR ั้ 1. ถ่ายภาพ 2. ต่อเปนภาพพาโนรามา ็ 3. แปลงเปน Panoramic VR ็ 19
- 20. 1. ถ่ายภาพ ํ การตงกล้องสาหร ับการถ่ายภาพพาโนรามา ั้ • ตังกล ้องแนวตัง บนขาตังกล ้อง จัดระดับกล ้องและขาตัง ้ ้ ้ ้ • หาจุดหมุน (Nodal Point) • กําหนดโหมดการถ่ายภาพเป็ น M (Manual) ้ ์ • ใชระยะเลนสค่าใดค่าหนึง กําหนดโฟกัสเป็ น Manual ่ ้ ่ ั • ขนาดรูรับแสง F9 ขึนไป เพือให ้ได ้ระยะชดลึก ั • ความเร็วชตเตอร์: วัดแสงตามสภาพจริง • ISO = 100 หรือ 200 ํ้ • กําหนดจุดเริมต ้น และระยะการหมุนกล ้องให ้มีความซา 30% ่ ่ ั • ต่อสายลันชตเตอร์ หรือตังเวลาถ่ายภาพ เพือทําการถ่ายภาพ ้ ่ 20
- 21. 1. ถ่ายภาพ Nodal Point 21

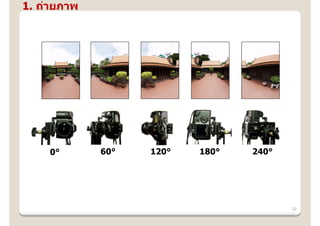

- 22. 1. ถ่ายภาพ 0° 60° 120° 180° 240° 22

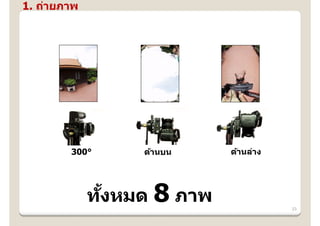

- 23. 1. ถ่ายภาพ 300° ด้านบน ด้านล่าง ทงหมด 8 ภาพ ั้ 23

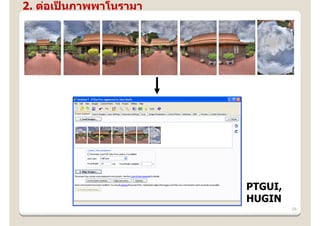

- 24. 2. ต่อเปนภาพพาโนรามา ็ PTGUI, HUGIN 24
- 25. 2. ต่อเปนภาพพาโนรามา ็ Equirectangular Projection 25

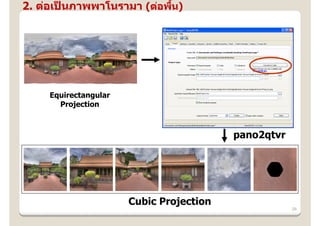

- 26. 2. ต่อเปนภาพพาโนรามา (ต่อพืน) ็ ้ Equirectangular Projection pano2qtvr Cubic Projection 26

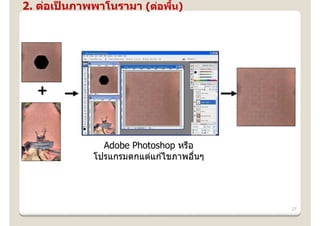

- 27. 2. ต่อเปนภาพพาโนรามา (ต่อพืน) ็ ้ + Adobe Photoshop หรือ โปรแกรมตกแต่แก ้ไขภาพอืนๆ ่ 27

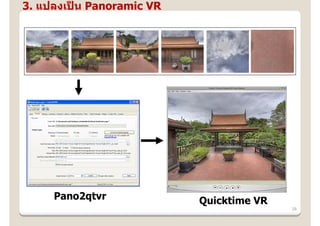

- 28. 3. แปลงเปน Panoramic VR ็ Pano2qtvr Quicktime VR 28
- 29. ้ ขอบเขตของเนือหา • การแสดงผลแบบเสมือนจริง • การพัฒนาระบบแสดงผลแบบเสมือนจริง ด ้วยเทคนิค การถ่ายภาพพาโนรามา (Panoramic VR) • การพัฒนาระบบแสดงผลแบบเสมือนจริง ด ้วยเทคนิค การถ่ายภาพพาโนรามารายละเอียดสูง (High Dynamic Range Panoramic VR) 29
- 30. เทคโนโลยีทเกียวข้อง ่ี ่ ้ การพัฒนาระบบแสดงผลแบบเสมือนจริง โดยใชการ ถ่ายภาพพาโนรามารายละเอียดสูง ประกอบด ้วย 2 เทคนิค คือ 1. เทคนิคการถ่ายภาพแบบรายละเอียดสูง 2. เทคนิคการถ่ายภาพพาโนรามา 30
- 31. เทคนิคการถ่ายภาพแบบรายละเอียดสูง เทคนิคการถ่ายภาพแบบรายละเอียดสูง (High Dynamic Range Photography) คือ เทคนิคในการ ถ่ายภาพหลายระดับความสว่าง คือ ถ่ายภาพแสงปกติ ถ่ายภาพมืดกว่าปกติ และถ่ายภาพทีสว่างกว่าปกติ ที่ ่ มุมกล ้องเดียวกัน แล ้วจึงนํ าภาพทังหมดมารวมกัน ้ เพือให ้สามารถแสดงรายละเอียดทีแตกต่างกันของแต่ ่ ่ ละภาพออกมาในภาพเดียว 31

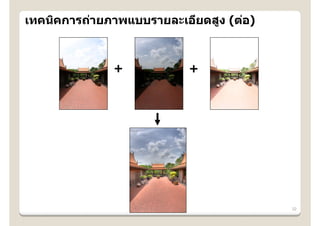

- 32. เทคนิคการถ่ายภาพแบบรายละเอียดสูง (ต่อ) + + 32
- 33. ภาพปกติ VS ภาพรายละเอียดสูง ภาพปกติ ภาพรายละเอียดสูง 33

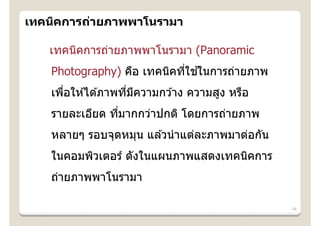

- 34. เทคนิคการถ่ายภาพพาโนรามา เทคนิคการถ่ายภาพพาโนรามา (Panoramic ่ ้ Photography) คือ เทคนิคทีใชในการถ่ายภาพ เพือให ้ได ้ภาพทีมความกว ้าง ความสูง หรือ ่ ่ ี รายละเอียด ทีมากกว่าปกติ โดยการถ่ายภาพ ่ หลายๆ รอบจุดหมุน แล ้วนํ าแต่ละภาพมาต่อกัน ในคอมพิวเตอร์ ดังในแผนภาพแสดงเทคนิคการ ถ่ายภาพพาโนรามา 34

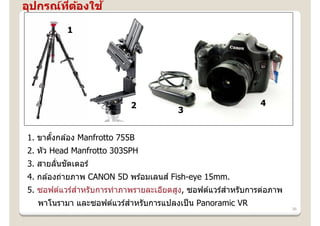

- 36. อุปกรณ์ทตองใช ้ ี่ ้ 1 2 4 3 1. ขาตังกล ้อง Manfrotto 755B ้ 2. หัว Head Manfrotto 303SPH ่ ั 3. สายลันชตเตอร์ 4. กล ้องถ่ายภาพ CANON 5D พร ้อมเลนส ์ Fish-eye 15mm. 5. ซอฟต์แวร์สําหรับการทําภาพรายละเอียดสูง, ซอฟต์แวร์สําหรับการต่อภาพ พาโนรามา และซอฟต์แวร์สําหรับการแปลงเป็ น Panoramic VR 36
- 37. ขนตอนการพ ัฒนา HDR Panoramic VR ั้ 1. ถ่ายภาพ 2. รวมภาพเปนภาพรายละเอียดสูง ็ 3. ต่อเปนภาพพาโนรามา ็ 4. แปลงเปน Panoramic VR ็ 37

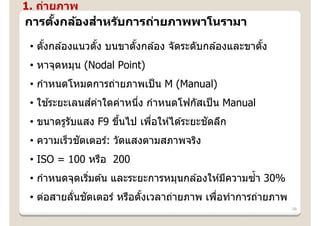

- 38. 1. ถ่ายภาพ ํ การตงกล้องสาหร ับการถ่ายภาพพาโนรามา ั้ • ตังกล ้องแนวตัง บนขาตังกล ้อง จัดระดับกล ้องและขาตัง ้ ้ ้ ้ • หาจุดหมุน (Nodal Point) • กําหนดโหมดการถ่ายภาพเป็ น M (Manual) ้ ์ • ใชระยะเลนสค่าใดค่าหนึง กําหนดโฟกัสเป็ น Manual ่ ้ ่ ั • ขนาดรูรับแสง F9 ขึนไป เพือให ้ได ้ระยะชดลึก ั • ความเร็วชตเตอร์: วัดแสงตามสภาพจริง • ISO = 100 หรือ 200 ํ้ • กําหนดจุดเริมต ้น และระยะการหมุนกล ้องให ้มีความซา 30% ่ ่ ั • ต่อสายลันชตเตอร์ หรือตังเวลาถ่ายภาพ เพือทําการถ่ายภาพ ้ ่ 38

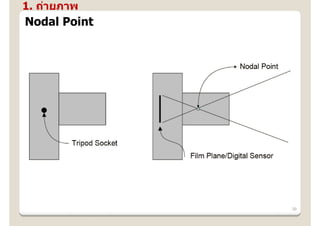

- 39. 1. ถ่ายภาพ Nodal Point 39

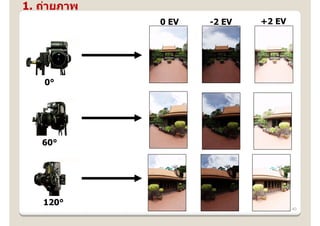

- 40. 1. ถ่ายภาพ 0 EV -2 EV +2 EV 0° 60° 120° 40

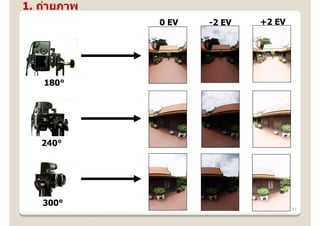

- 41. 1. ถ่ายภาพ 0 EV -2 EV +2 EV 180° 240° 300° 41

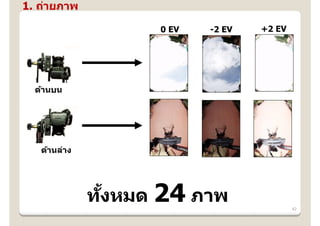

- 42. 1. ถ่ายภาพ 0 EV -2 EV +2 EV ด้านบน ด้านล่าง ทงหมด 24 ภาพ ั้ 42

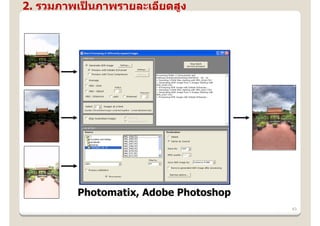

- 43. 2. รวมภาพเปนภาพรายละเอียดสูง ็ Photomatix, Adobe Photoshop 43
- 44. 3. ต่อเปนภาพพาโนรามา ็ PTGUI, HUGIN 44
- 45. 3. ต่อเปนภาพพาโนรามา ็ Equirectangular Projection 45
- 46. 3. ต่อเปนภาพพาโนรามา (ต่อพืน) ็ ้ Equirectangular Projection pano2qtvr Cubic Projection 46
- 47. 3. ต่อเปนภาพพาโนรามา (ต่อพืน) ็ ้ + Adobe Photoshop หรือ โปรแกรมตกแต่แก ้ไขภาพอืนๆ ่ 47

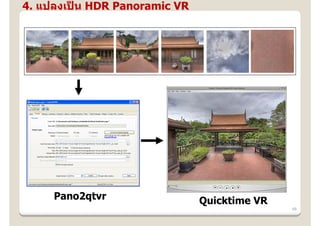

- 48. 4. แปลงเปน HDR Panoramic VR ็ Pano2qtvr Quicktime VR 48

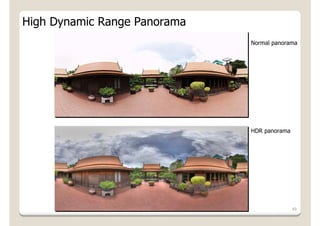

- 49. High Dynamic Range Panorama Normal panorama HDR panorama 49
