Bam asti Alberto Bottero
- 3. CULTURE EDUCATION URBAN DESIGN MIXED USE LANDSCAPETEMPORARY EXHIBIT
- 4. means

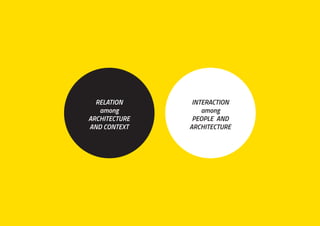

- 6. RELATION AMONG ARCHITECTURE / CONTEXT architecture LANDSCAPE cultural social urban natural
- 7. shape space RELATION AMONG PEOPLE / ARCHITECTURE

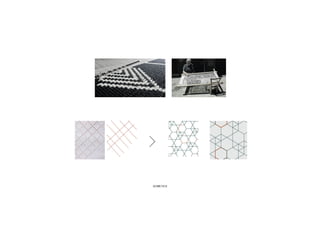

- 16. paesaggi/elementi naturali + + = pattern geometrici finlandesi installazioni artistiche SCHEMA DI FACCIATA PROPOSTO IN CAVI DI PTFE DISPOSTI SU QUINTE

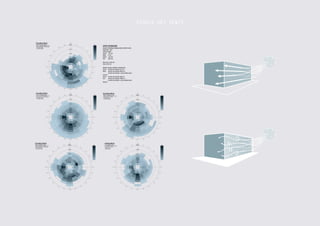

- 19. STUDIO DEI VENTI

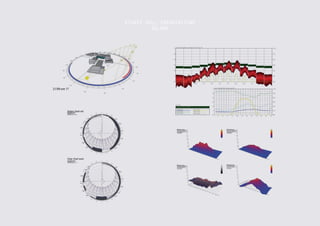

- 20. 21/09 ore 17 Solare chart est Solar chart west STUDIO DELL’IRRADIAZIONE SOLARE

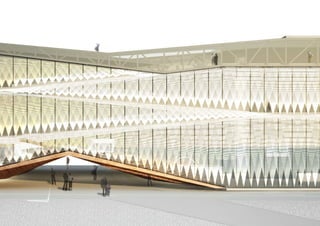

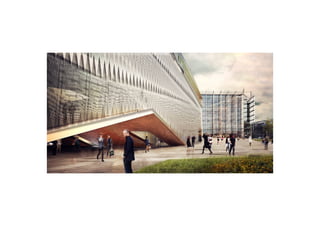

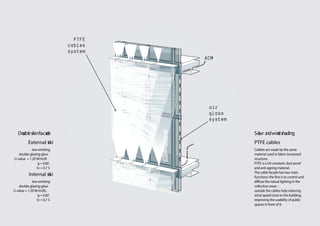

- 21. ACM PTFE cables system air glass system Solar andwindshading PTFE cables Calbles are made by the same material used in fabric tensioned structure. PTFE is a UV-resistent, dust proof and anti ageing material. The cable facade has two main functions: the first is to control and diffuse the natual lighting in the collection areas ; outside the cables help reducing wind speed close to the building, improving the usability of public spaces in front of it. Doubleskinfacade External skin low emitting double glazing glass U-value = 1,20 W/m2K g = 0,60 tv = 0,7 5 Internal skin low emitting double glazing glass U-value = 1,20 W/m2K), g = 0,60 tv = 0,7 5

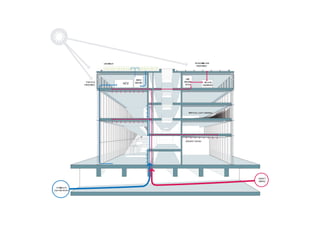

- 22. RADIANT CEILING GREENROOF DISTRICT HEATING Underground pipe forventilation ARTIFICIAL LIGHT DIMMING VACUUM SOLARPANEL THIN FILM PHOTOVOLTAIC MONOCRISTALLINE PHOTOVOLTAIC HEAT RECOVERY SYSTEMHCV WATER RECOVERY
- 30. MONTAGGIO A SECCO La soluzione di realizzare gran parte della struttura a secco riduce le tempistiche di cantiere e permette una riduzi- one sensibile dei costi di smaltimento finali. Si è cercato di ridurre al minimo l’utilizzo di calcestruzzo, favorendo invece materiali locali a basso impatto ambientale, derivati da risorse rinnovabili, riciclati o riciclabili. Queste soluzioni garantiscono all’involucro prestazioni superiori senza un aggravio sensibile dei costi. RECUPERO DELLE RISORSE Il piano interrato verrà realizzato con ampi setti in calcestruzzo armato con inerte derivante dalla demolizione dell’edificio pre-esistente: questa scelta riduce al minimo il movimento di materiali su strada, la quantità di macerie da conferire in discarica e la quantità di legante, aumentando al massimo la sostenibilità nell’uso delle risorse.

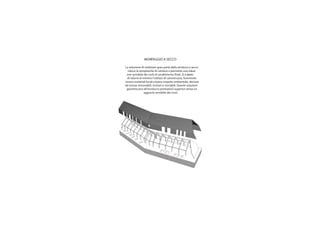

- 31. MONTAGGIO A SECCO La soluzione di realizzare gran parte della struttura a secco riduce le tempistiche di cantiere e permette una riduzi- one sensibile dei costi di smaltimento finali. Si è cercato di ridurre al minimo l’utilizzo di calcestruzzo, favorendo invece materiali locali a basso impatto ambientale, derivati da risorse rinnovabili, riciclati o riciclabili. Queste soluzioni garantiscono all’involucro prestazioni superiori senza un aggravio sensibile dei costi. ASPETTI NATURALI E TECNOLOGICI DELLA SOSTENIBILI TÀ La paglia è un ottimo isolante naturale a bassissimo costo, completamen ed estremamente diffuso su tutto il territorio nazionale. Il vetro cellulare l’eliminazione dei ponti termici, oltre a proteggere la paglia e l’edificio st atmosferici ed essere costituito per oltre il 70% da vetro riciclato. RECUPERO DELLE RISORSE piano interrato verrà realizzato con ampi setti in calcestruzzo armato con erte derivante dalla demolizione dell’edificio pre-esistente: questa scelta uce al minimo il movimento di materiali su strada, la quantità di macerie conferire in discarica e la quantità di legante, aumentando al massimo la sostenibilità nell’uso delle risorse. balledi paglia vetrocellulare pannelli prefabbricati in legno listelli di legno
- 32. MONTAGGIO A SECCO La soluzione di realizzare gran parte della struttura a secco riduce le tempistiche di cantiere e permette una riduzi- one sensibile dei costi di smaltimento finali. Si è cercato di ridurre al minimo l’utilizzo di calcestruzzo, favorendo invece materiali locali a basso impatto ambientale, derivati da risorse rinnovabili, riciclati o riciclabili. Queste soluzioni garantiscono all’involucro prestazioni superiori senza un aggravio sensibile dei costi. ASPETTI NATURALI E TECNOLOGICI DELLA SOSTENIBILI TÀ La paglia è un ottimo isolante naturale a bassissimo costo, completamente riciclabile ed estremamente diffuso su tutto il territorio nazionale. Il vetro cellulare garantisce l’eliminazione dei ponti termici, oltre a proteggere la paglia e l’edificio stesso dagli agent atmosferici ed essere costituito per oltre il 70% da vetro riciclato. balledi paglia vetrocellulare pannelli prefabbricati in legno listelli di legno
- 33. 2 1 3
- 50. CICLO DELL’ACQUA -SCHEMA DA TAVOLA CICLO DELL’ACQUA

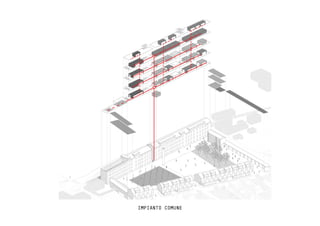

- 53. IMPIANTO COMUNE

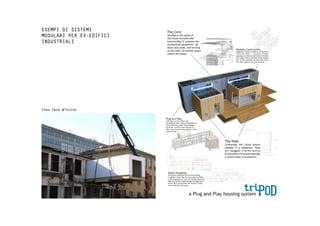

- 54. ESEMPI DI SISTEMI MODULARI PER EX-EDIFICI INDUSTRIALI Casa Zera @Torino
