Intervento di Gianluca Piccini, Milano 10 dicembre 2015
Intervento di Carlo Bruschetta
1. LA PROGETTAZIONE INTEGRATA COME STRUMENTO PER L’OTTIMIZZAZIONE
DELL’INVOLUCRO EDILIZIO E IMPIANTISTICO
Firenze, 26 Novembre 2015Ing. Carlo Bruschetta
2. 2

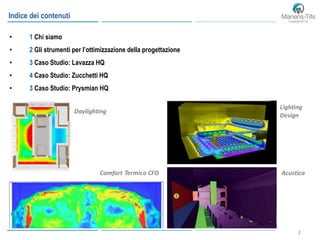

• 1 Chi siamo
• 2 Gli strumenti per l’ottimizzazione della progettazione
• 3 Caso Studio: Lavazza HQ
• 4 Caso Studio: Zucchetti HQ
• 3 Caso Studio: Prysmian HQ
Indice dei contenuti
3. 33

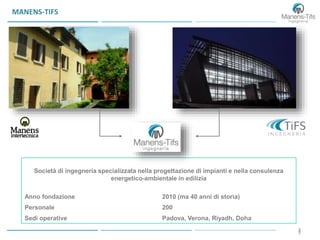

MANENS-TIFS
Società di ingegneria specializzata nella progettazione di impianti e nella consulenza
energetico-ambientale in edilizia
Anno fondazione 2010 (ma 40 anni di storia)
Personale 200
Sedi operative Padova, Verona, Riyadh, Doha
4. 44

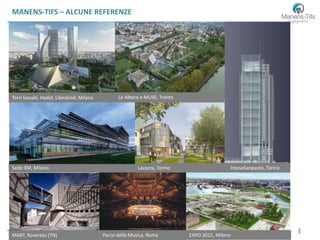

MANENS-TIFS – ALCUNE REFERENZE
MART, Rovereto (TN)
Torri Isozaki, Hadid, Libeskind, Milano
Lavazza, Torino
Le Albere e MUSE, Trento
IntesaSanpaolo, TorinoSede 3M, Milano
Parco della Musica, Roma EXPO 2015, Milano
5. 55
MANENS-TIFS – LEED E CERTIFICAZIONI DI SOSTENIBILITA’ AMBIENTALE
• 5 LEED AP
• 2 LEED GA
• 2 BREEAM Assessors
• 1 Esperto Protocollo ITACA
• socio fondatore di Green Building Council (GBC) Italia
• membro del primo Comitato Esecutivo
• membro del primo Comitato di Indirizzo
• socio di US Green Building Council
• Presidente del Comitato LEED (Organo tecnico del GBC Italia)
• Coordinatore del Comitato Energia e Atmosfera
• 6 membri nei comitati tecnici del GBC Italia per stesura dei protocolli
LEED ITALIA 2009 e GBC Home, GBC Historic Buildings, GBC Quartieri
6. 6
• 1 Chi siamo
• 2 Gli strumenti per l’ottimizzazione della progettazione
• 3 Caso Studio: Lavazza HQ
• 4 Caso Studio: Zucchetti HQ
• 3 Caso Studio: Prysmian HQ
Indice dei contenuti
7. 77

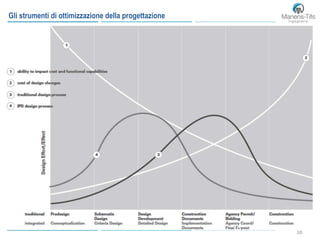

Gli strumenti di ottimizzazione della progettazione
Il processo di progettazione tradizionale – VE Value Engineering
7group (Author), Bill Reed (Author), S. Rick Fedrizzi (Foreword)
The Integrative Design Guide to Green Building: Redefining the Practice of Sustainability,
8. 88
Gli strumenti di ottimizzazione della progettazione
7group (Author), Bill Reed (Author), S. Rick Fedrizzi (Foreword)
The Integrative Design Guide to Green Building: Redefining the Practice of Sustainability,

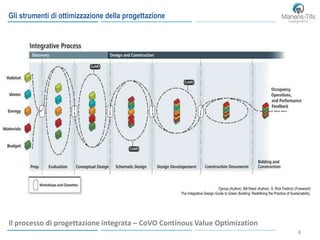

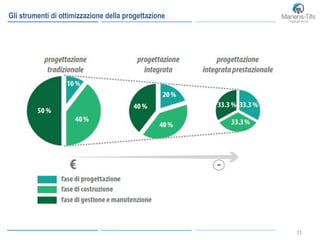

Il processo di progettazione integrata – CoVO Continous Value Optimization

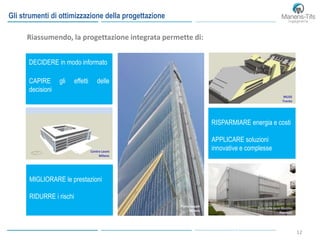

11. 1212
Gli strumenti di ottimizzazione della progettazione
RISPARMIARE energia e costi
APPLICARE soluzioni
innovative e complesse
DECIDERE in modo informato
CAPIRE gli effetti delle
decisioni
MIGLIORARE le prestazioni
RIDURRE i rischi
MUSE
Trento
Centro Leoni
Milano
Polo delle Luce iGuzzini
Recanati
Torre Isozaki
Milano
Riassumendo, la progettazione integrata permette di:
12. 13
• 1 Chi siamo
• 2 Gli strumenti per l’ottimizzazione della progettazione
• 3 Caso Studio: Lavazza HQ
• 4 Caso Studio: Zucchetti HQ
• 3 Caso Studio: Prysmian HQ
Indice dei contenuti
13. 14

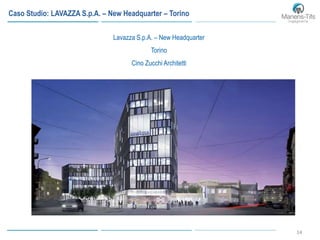

Lavazza S.p.A. – New Headquarter
Torino
Cino Zucchi Architetti
Caso Studio: LAVAZZA S.p.A. – New Headquarter – Torino
14. 15

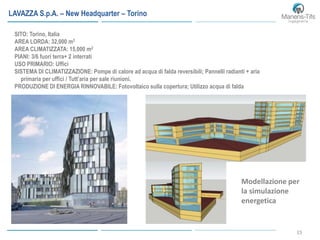

LAVAZZA S.p.A. – New Headquarter – Torino
SITO: Torino, Italia
AREA LORDA: 32,000 m2
AREA CLIMATIZZATA: 15,000 m2
PIANI: 3/6 fuori terra+ 2 interrati
USO PRIMARIO: Uffici
SISTEMA DI CLIMATIZZAZIONE: Pompe di calore ad acqua di falda reversibili; Pannelli radianti + aria
primaria per uffici / Tutt’aria per sale riunioni.
PRODUZIONE DI ENERGIA RINNOVABILE: Fotovoltaico sulla copertura; Utilizzo acqua di falda
Modellazione per
la simulazione
energetica

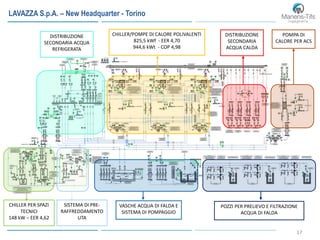

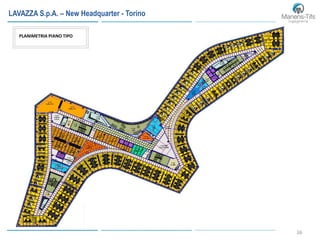

16. 17
POZZI PER PRELIEVO E FILTRAZIONE
ACQUA DI FALDA
VASCHE ACQUA DI FALDA E
SISTEMA DI POMPAGGIO
CHILLER PER SPAZI
TECNICI
148 kW – EER 4,62
POMPA DI
CALORE PER ACS
DISTRIBUZIONE
SECONDARIA
ACQUA CALDA
CHILLER/POMPE DI CALORE POLIVALENTI
825,5 kWf - EER 4,70
944,6 kWt - COP 4,98
DISTRIBUZIONE
SECONDARIA ACQUA
REFRIGERATA
SISTEMA DI PRE-
RAFFREDDAMENTO
UTA
LAVAZZA S.p.A. – New Headquarter - Torino
17. 18
LAVAZZA S.p.A. – New Headquarter - Torino

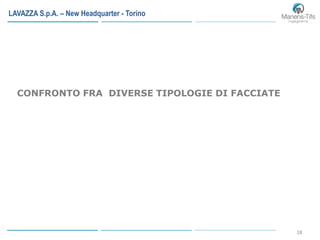

CONFRONTO FRA DIVERSE TIPOLOGIE DI FACCIATE
19. 20

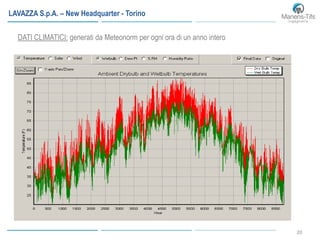

DATI CLIMATICI: generati da Meteonorm per ogni ora di un anno intero
LAVAZZA S.p.A. – New Headquarter - Torino
20. 21

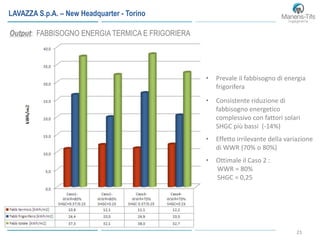

Output: FABBISOGNO ENERGIA TERMICA E FRIGORIERA
• Prevale il fabbisogno di energia
frigorifera
• Consistente riduzione di
fabbisogno energetico
complessivo con fattori solari
SHGC più bassi (-14%)
• Effetto irrilevante della variazione
di WWR (70% o 80%)

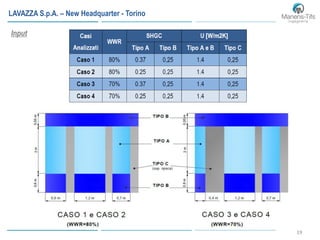

• Ottimale il Caso 2 :
WWR = 80%
SHGC = 0,25
LAVAZZA S.p.A. – New Headquarter - Torino

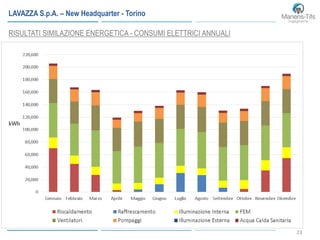

23. 25

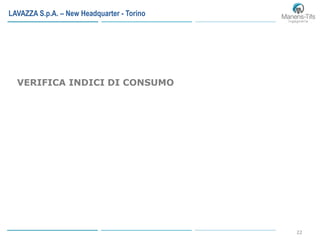

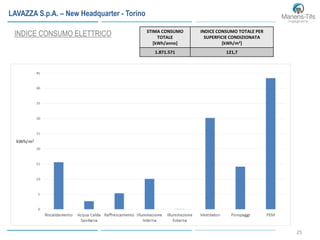

INDICE CONSUMO ELETTRICO STIMA CONSUMO
TOTALE
[kWh/anno]
INDICE CONSUMO TOTALE PER
SUPERFICIE CONDIZIONATA
[kWh/m2]
1.871.571 121,7
LAVAZZA S.p.A. – New Headquarter - Torino
24. 26
LAVAZZA S.p.A. – New Headquarter - Torino

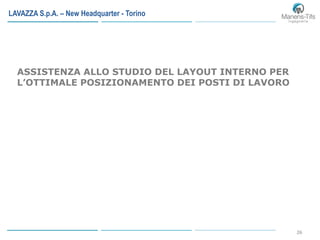

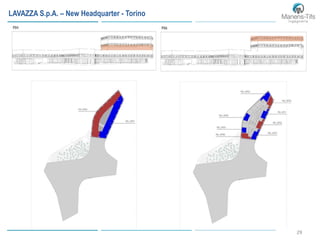

ASSISTENZA ALLO STUDIO DEL LAYOUT INTERNO PER
L’OTTIMALE POSIZIONAMENTO DEI POSTI DI LAVORO

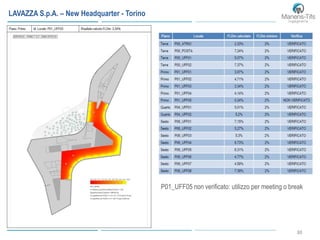

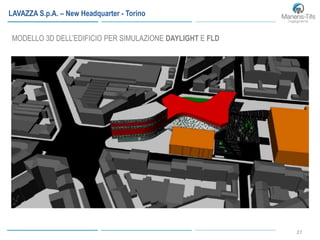

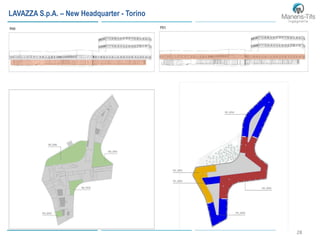

29. 31
LAVAZZA S.p.A. – New Headquarter - Torino

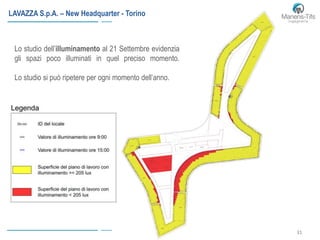

Lo studio dell’illuminamento al 21 Settembre evidenzia
gli spazi poco illuminati in quel preciso momento.
Lo studio si può ripetere per ogni momento dell’anno.
30. 32
LAVAZZA S.p.A. – New Headquarter - Torino
CONFRONTO FRA DIVERSE TENDE INTERNE
31. 33
LAVAZZA S.p.A. – New Headquarter - Torino

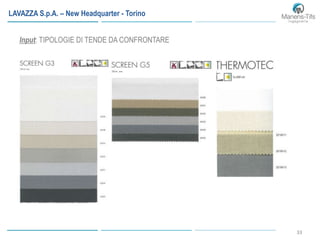

Input: TIPOLOGIE DI TENDE DA CONFRONTARE

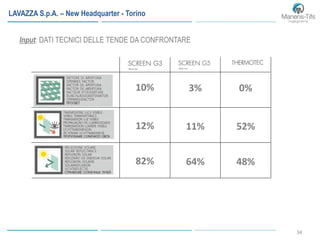

32. 34
10% 3% 0%
12% 11% 52%
82% 64% 48%
LAVAZZA S.p.A. – New Headquarter - Torino
Input: DATI TECNICI DELLE TENDE DA CONFRONTARE
33. 35

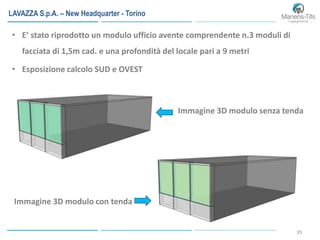

• E’ stato riprodotto un modulo ufficio avente comprendente n.3 moduli di
facciata di 1,5m cad. e una profondità del locale pari a 9 metri
• Esposizione calcolo SUD e OVEST
Immagine 3D modulo senza tenda
Immagine 3D modulo con tenda
LAVAZZA S.p.A. – New Headquarter - Torino
34. 36

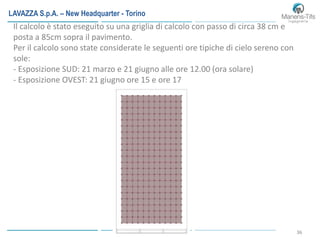

Il calcolo è stato eseguito su una griglia di calcolo con passo di circa 38 cm e
posta a 85cm sopra il pavimento.
Per il calcolo sono state considerate le seguenti ore tipiche di cielo sereno con
sole:
- Esposizione SUD: 21 marzo e 21 giugno alle ore 12.00 (ora solare)
- Esposizione OVEST: 21 giugno ore 15 e ore 17
LAVAZZA S.p.A. – New Headquarter - Torino
35. 37

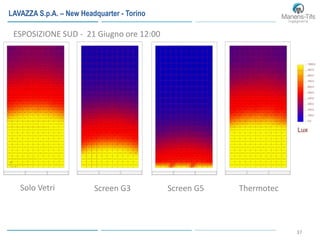

ESPOSIZIONE SUD - 21 Giugno ore 12:00
Solo Vetri Screen G3 Screen G5 Thermotec
LAVAZZA S.p.A. – New Headquarter - Torino
36. 38
ESPOSIZIONE SUD - 21 Marzo ore 12:00
Solo Vetri Screen G3 Screen G5 Thermotec
LAVAZZA S.p.A. – New Headquarter - Torino
37. 39

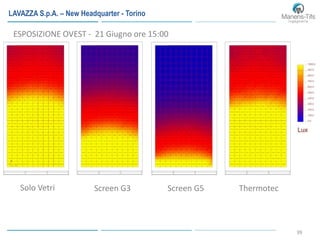

ESPOSIZIONE OVEST - 21 Giugno ore 15:00
Solo Vetri Screen G3 Screen G5 Thermotec
LAVAZZA S.p.A. – New Headquarter - Torino
38. 40

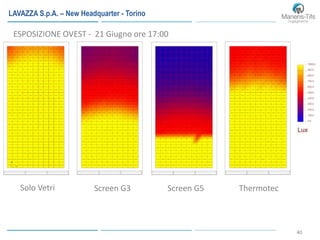

ESPOSIZIONE OVEST - 21 Giugno ore 17:00
Solo Vetri Screen G3 Screen G5 Thermotec
LAVAZZA S.p.A. – New Headquarter - Torino

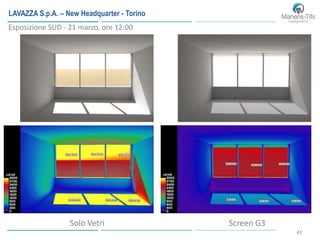

39. 41
Stato di fatto
Solo Vetri Screen G3
Esposizione SUD - 21 marzo, ore 12:00
LAVAZZA S.p.A. – New Headquarter - Torino
40. 42
Stato di fatto
Screen G5 Thermotec
Esposizione SUD - 21 marzo, ore 12:00
LAVAZZA S.p.A. – New Headquarter - Torino
41. 43

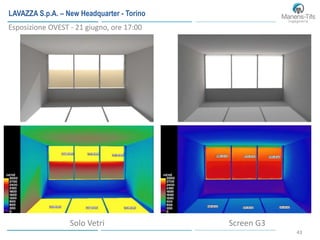

Stato di fatto
Solo Vetri Screen G3
Esposizione OVEST - 21 giugno, ore 17:00
LAVAZZA S.p.A. – New Headquarter - Torino
42. 44
Stato di fatto
Screen G5 Thermotec
Esposizione OVEST - 21 giugno, ore 17:00
LAVAZZA S.p.A. – New Headquarter - Torino
43. 45

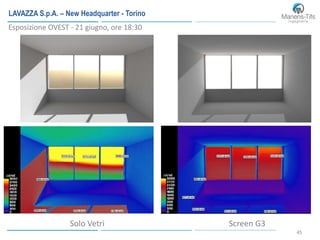

Stato di fatto
Solo Vetri Screen G3
Esposizione OVEST - 21 giugno, ore 18:30
LAVAZZA S.p.A. – New Headquarter - Torino
44. 46

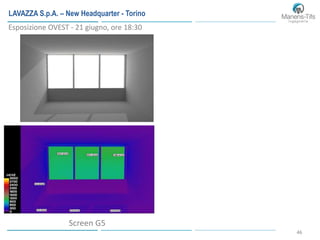

Stato di fatto
Screen G5
Esposizione OVEST - 21 giugno, ore 18:30
LAVAZZA S.p.A. – New Headquarter - Torino
45. 47

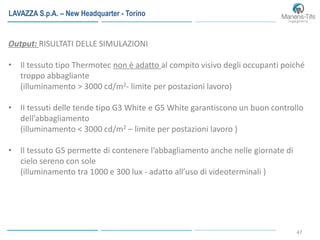

Output: RISULTATI DELLE SIMULAZIONI
• Il tessuto tipo Thermotec non è adatto al compito visivo degli occupanti poiché
troppo abbagliante
(illuminamento > 3000 cd/m2- limite per postazioni lavoro)
• II tessuti delle tende tipo G3 White e G5 White garantiscono un buon controllo
dell’abbagliamento
(illuminamento < 3000 cd/m2 – limite per postazioni lavoro )
• Il tessuto G5 permette di contenere l’abbagliamento anche nelle giornate di
cielo sereno con sole
(illuminamento tra 1000 e 300 lux - adatto all’uso di videoterminali )
LAVAZZA S.p.A. – New Headquarter - Torino
46. 48
• 1 Chi siamo
• 2 Gli strumenti per l’ottimizzazione della progettazione
• 3 Caso Studio: Lavazza HQ
• 4 Caso Studio: Zucchetti HQ
• 3 Caso Studio: Prysmian HQ
Indice dei contenuti
56. 58

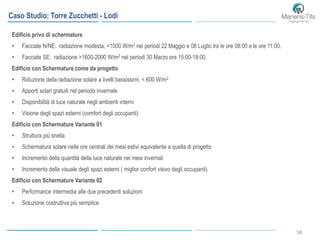

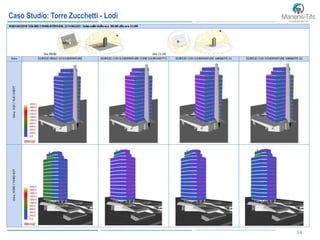

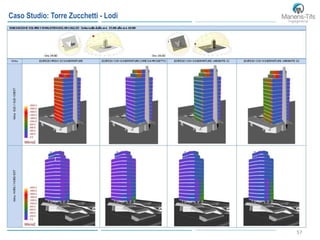

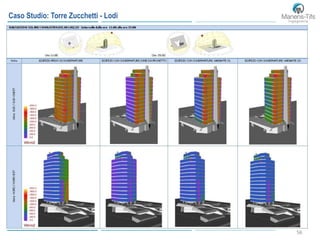

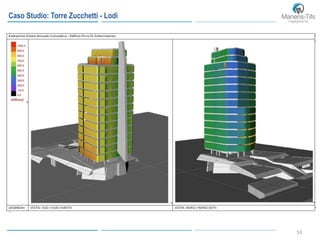

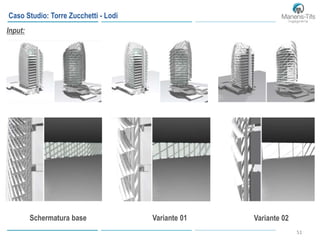

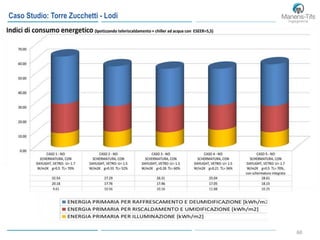

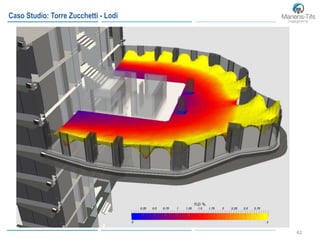

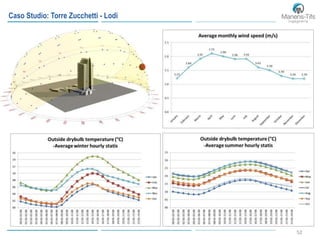

Caso Studio: Torre Zucchetti - Lodi
Edificio privo di schermature
• Facciate N/NE: radiazione modesta, <1000 W/m2 nei periodi 22 Maggio e 08 Luglio tra le ore 08:00 e le ore 11:00.
• Facciate SE: radiazione >1600-2000 W/m2 nel periodi 30 Marzo ore 15:00-18:00.
Edificio con Schermature come da progetto
• Riduzione della radiazione solare a livelli bassissimi, < 600 W/m2
• Apporti solari gratuiti nel periodo invernale
• Disponibilità di luce naturale negli ambienti interni
• Visione degli spazi esterni (comfort degli occupanti)
Edificio con Schermature Variante 01
• Struttura più snella
• Schermatura solare nelle ore centrali dei mesi estivi equivalente a quella di progetto
• Incremento della quantità della luce naturale nei mesi invernali
• Incremento della visuale degli spazi esterni ( miglior confort visivo degli occupanti)
Edificio con Schermature Variante 02
• Performance intermedia alle due precedenti soluzioni
• Soluzione costruttiva più semplice
60. 62
• 1 Chi siamo
• 2 Gli strumenti per l’ottimizzazione della progettazione
• 3 Caso Studio: Lavazza HQ
• 4 Caso Studio: Zucchetti HQ
• 3 Caso Studio: Prysmian HQ
Indice dei contenuti

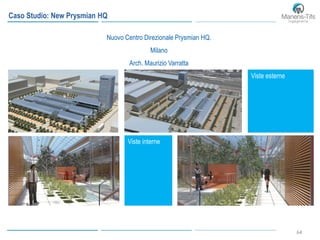

64. 6666

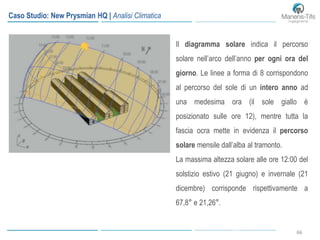

Caso Studio: New Prysmian HQ | Analisi Climatica
Il diagramma solare indica il percorso
solare nell’arco dell’anno per ogni ora del
giorno. Le linee a forma di 8 corrispondono
al percorso del sole di un intero anno ad
una medesima ora (il sole giallo è
posizionato sulle ore 12), mentre tutta la
fascia ocra mette in evidenza il percorso
solare mensile dall’alba al tramonto.
La massima altezza solare alle ore 12:00 del
solstizio estivo (21 giugno) e invernale (21
dicembre) corrisponde rispettivamente a
67,8° e 21,26°.
65. 6767

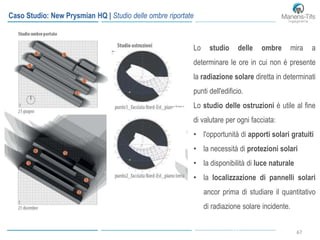

Caso Studio: New Prysmian HQ | Studio delle ombre riportate
Lo studio delle ombre mira a
determinare le ore in cui non è presente
la radiazione solare diretta in determinati
punti dell'edificio.
Lo studio delle ostruzioni è utile al fine
di valutare per ogni facciata:
• l'opportunità di apporti solari gratuiti
• la necessità di protezioni solari
• la disponibilità di luce naturale
• la localizzazione di pannelli solari
ancor prima di studiare il quantitativo
di radiazione solare incidente.
66. 6969

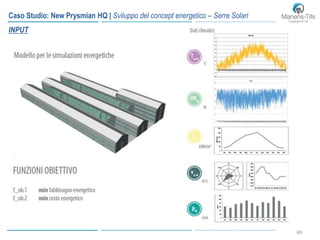

Caso Studio: New Prysmian HQ | Sviluppo del concept energetico – Serre Solari
INPUT
67. 7070

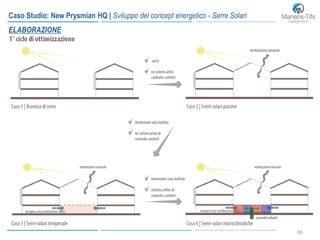

Caso Studio: New Prysmian HQ | Sviluppo del concept energetico - Serre Solari
ELABORAZIONE

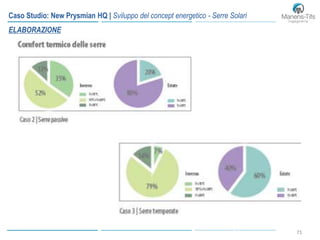

68. 7171
Caso Studio: New Prysmian HQ | Sviluppo del concept energetico - Serre Solari
ELABORAZIONE
69. 7272
Caso Studio: New Prysmian HQ | Sviluppo del concept energetico – Serre Solari
ELABORAZIONE
70. 7373

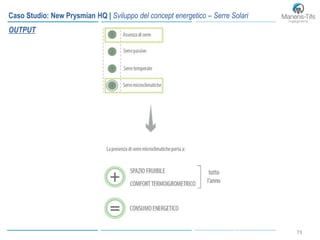

Caso Studio: New Prysmian HQ | Sviluppo del concept energetico – Serre Solari
OUTPUT
71. 7575

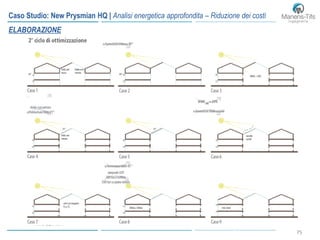

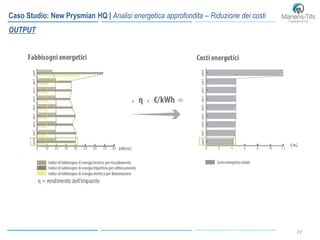

Caso Studio: New Prysmian HQ | Analisi energetica approfondita – Riduzione dei costi
ELABORAZIONE

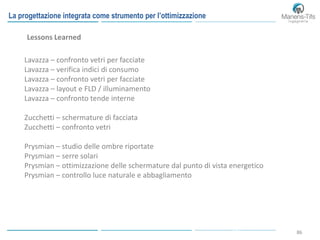

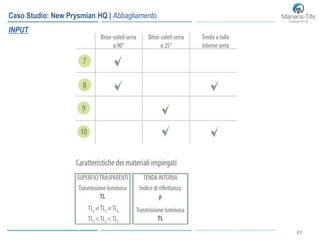

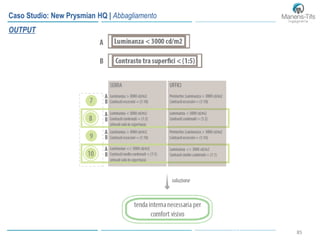

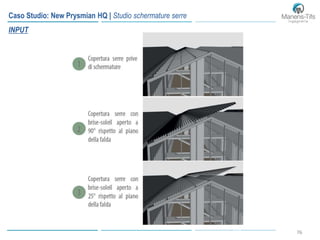

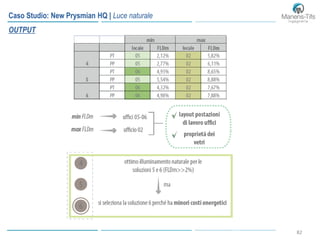

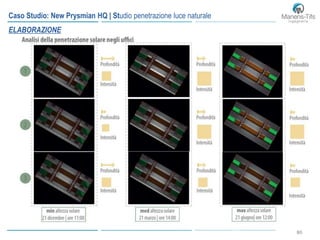

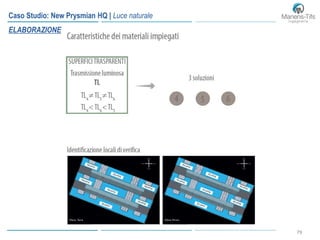

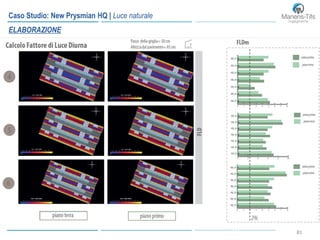

82. 8686
La progettazione integrata come strumento per l’ottimizzazione
Lessons Learned
Lavazza – confronto vetri per facciate
Lavazza – verifica indici di consumo
Lavazza – confronto vetri per facciate
Lavazza – layout e FLD / illuminamento
Lavazza – confronto tende interne
Zucchetti – schermature di facciata
Zucchetti – confronto vetri
Prysmian – studio delle ombre riportate
Prysmian – serre solari
Prysmian – ottimizzazione delle schermature dal punto di vista energetico

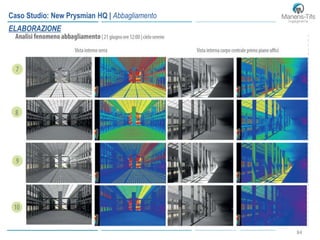

Prysmian – controllo luce naturale e abbagliamento
83. 8787

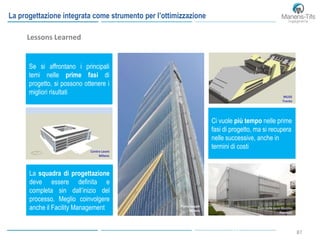

La progettazione integrata come strumento per l’ottimizzazione
Ci vuole più tempo nelle prime
fasi di progetto, ma si recupera
nelle successive, anche in
termini di costi
Se si affrontano i principali
temi nelle prime fasi di
progetto, si possono ottenere i
migliori risultati
La squadra di progettazione
deve essere definita e
completa sin dall’inizio del
processo. Meglio coinvolgere
anche il Facility Management
MUSE
Trento
Centro Leoni
Milano
Polo delle Luce iGuzzini
Recanati
Torre Isozaki
Milano
Lessons Learned

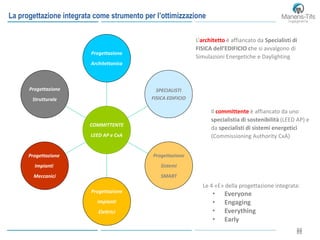

85. 89
Via Campofiore 21
37127 Verona
T +39 045 80 36 100
F +39 045 80 33 954
M verona@manens-tifs.it
W www.manens-tifs.it
LA PROGETTAZIONE INTEGRATA COME STRUMENTO PER
L’OTTIMIZZAZIONE DELL’INVOLUCRO
EDILIZIO E IMPIANTISTICO
@carlobrus
Carlo Bruschetta
