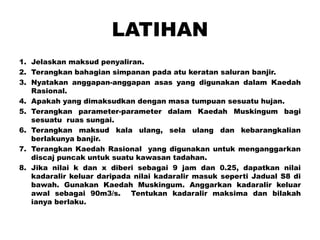

1. LATIHAN
1. Jelaskan maksud penyaliran.
2. Terangkan bahagian simpanan pada atu keratan saluran banjir.
3. Nyatakan anggapan-anggapan asas yang digunakan dalam Kaedah
Rasional.
4. Apakah yang dimaksudkan dengan masa tumpuan sesuatu hujan.
5. Terangkan parameter-parameter dalam Kaedah Muskingum bagi
sesuatu ruas sungai.
6. Terangkan maksud kala ulang, sela ulang dan kebarangkalian
berlakunya banjir.
7. Terangkan Kaedah Rasional yang digunakan untuk menganggarkan
discaj puncak untuk suatu kawasan tadahan.
8. Jika nilai k dan x diberi sebagai 9 jam dan 0.25, dapatkan nilai
kadaralir keluar daripada nilai kadaralir masuk seperti Jadual S8 di
bawah. Gunakan Kaedah Muskingum. Anggarkan kadaralir keluar
awal sebagai 90m3/s. Tentukan kadaralir maksima dan bilakah
ianya berlaku.

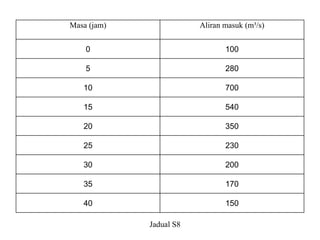

2. Masa (jam) Aliran masuk (m³/s)
0 100
5 280
10 700
15 540
20 350
25 230
30 200
35 170
40 150
Jadual S8

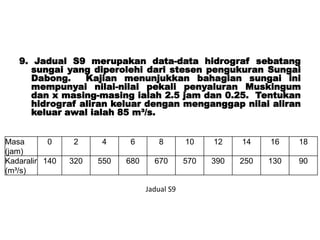

3. 9. Jadual S9 merupakan data-data hidrograf sebatang
sungai yang diperolehi dari stesen pengukuran Sungai
Dabong. Kajian menunjukkan bahagian sungai ini
mempunyai nilai-nilai pekali penyaluran Muskingum
dan x masing-masing ialah 2.5 jam dan 0.25. Tentukan
hidrograf aliran keluar dengan menganggap nilai aliran
keluar awal ialah 85 m³/s.
Masa
(jam)
0 2 4 6 8 10 12 14 16 18
Kadaralir
(m³/s)
140 320 550 680 670 570 390 250 130 90
Jadual S9

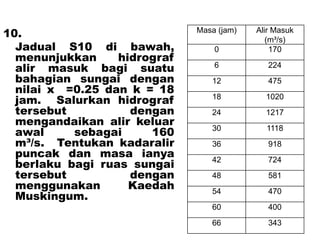

4. 10.
Jadual S10 di bawah,
menunjukkan hidrograf
alir masuk bagi suatu
bahagian sungai dengan
nilai x =0.25 dan k = 18
jam. Salurkan hidrograf
tersebut dengan
mengandaikan alir keluar
awal sebagai 160
m³/s. Tentukan kadaralir
puncak dan masa ianya
berlaku bagi ruas sungai
tersebut dengan
menggunakan Kaedah
Muskingum.
Masa (jam) Alir Masuk
(m³/s)
0 170
6 224
12 475
18 1020
24 1217
30 1118
36 918
42 724
48 581
54 470
60 400
66 343

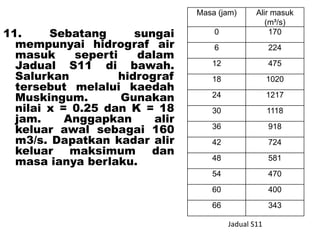

5. 11. Sebatang sungai
mempunyai hidrograf air
masuk seperti dalam
Jadual S11 di bawah.
Salurkan hidrograf
tersebut melalui kaedah
Muskingum. Gunakan
nilai x = 0.25 dan K = 18
jam. Anggapkan alir
keluar awal sebagai 160
m3/s. Dapatkan kadar alir
keluar maksimum dan
masa ianya berlaku.
Masa (jam) Alir masuk
(m³/s)
0 170
6 224
12 475
18 1020
24 1217
30 1118
36 918
42 724
48 581
54 470
60 400
66 343
Jadual S11

6. 12. Diberi Jadual S12 hidrograf aliran masuk untuk
suatu ruas sungai dengan nilai-nilai k = 1.5 hari
dan x = 0.25. Kirakan sungai tersebut dengan
kaedah Muskingum dan terbitkan hidrograf aliran
keluar. Anggap aliran keluar permulaan sebagai
31 m³/s.
Masa(jam) 0 10 20 30 40 50 60 70 80 90
Kadaralir
(m³/s)
31 55 89 123 155 189 149 113 65 31
Jadual S12

7. 13.
Jika nilai k dan x bagi
satu bahagian sungai
ialah 10 jam dan 0.23,
dapatkan alir keluar
dari Jadual S13, alir
masuk di bawah,
dengan menggunakan
Kaedah Muskingum
dengan
menganggapkan alir
keluar awal ialah 100
m³/s. Tentukan
kadaralir maksima dan
masa ianya berlaku.
Masa (jam) Alir masuk
(m³/s)
0 100
5 360
10 550
15 780
20 860
25 750
30 520
35 460
40 350
45 280
50 240
55 200
Jadual S13

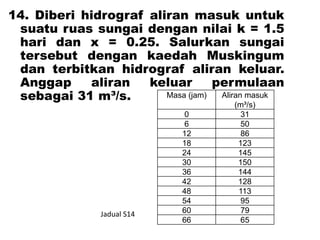

8. 14. Diberi hidrograf aliran masuk untuk
suatu ruas sungai dengan nilai k = 1.5
hari dan x = 0.25. Salurkan sungai
tersebut dengan kaedah Muskingum
dan terbitkan hidrograf aliran keluar.
Anggap aliran keluar permulaan
sebagai 31 m³/s. Masa (jam) Aliran masuk
(m³/s)
0 31
6 50
12 86
18 123
24 145
30 150
36 144
42 128
48 113
54 95
60 79
66 65
Jadual S14

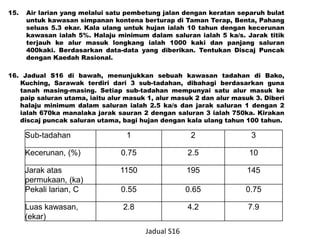

9. 15. Air larian yang melalui satu pembetung jalan dengan keratan separuh bulat
untuk kawasan simpanan kontena berturap di Taman Terap, Benta, Pahang
seluas 5.3 ekar. Kala ulang untuk hujan ialah 10 tahun dengan kecerunan
kawasan ialah 5%. Halaju minimum dalam saluran ialah 5 ka/s. Jarak titik
terjauh ke alur masuk longkang ialah 1000 kaki dan panjang saluran
400kaki. Berdasarkan data-data yang diberikan. Tentukan Discaj Puncak
dengan Kaedah Rasional.
16. Jadual S16 di bawah, menunjukkan sebuah kawasan tadahan di Bako,
Kuching, Sarawak terdiri dari 3 sub-tadahan, dibahagi berdasarkan guna
tanah masing-masing. Setiap sub-tadahan mempunyai satu alur masuk ke
paip saluran utama, iaitu alur masuk 1, alur masuk 2 dan alur masuk 3. Diberi
halaju minimum dalam saluran ialah 2.5 ka/s dan jarak saluran 1 dengan 2
ialah 670ka manalaka jarak sauran 2 dengan saluran 3 ialah 750ka. Kirakan
discaj puncak saluran utama, bagi hujan dengan kala ulang tahun 100 tahun.
Sub-tadahan 1 2 3
Kecerunan, (%) 0.75 2.5 10
Jarak atas
permukaan, (ka)
1150 195 145
Pekali larian, C 0.55 0.65 0.75
Luas kawasan,
(ekar)
2.8 4.2 7.9
Jadual S16
