Berisi :
Pengertian Komunikasi Data
Komponen Komunikasi Data
Jenis Komunikasi Data
Media yang Digunakan
Sistem Transmisi Komunikasi Data
Jaringan Komputer , Meliputi :
Klasifikasi, Topologi, Protokol, Standarisasi Protokol.
Author : Fajar Aditiya Sukma
SMK Negeri 2 Salatiga
2. Kemajuan teknologi komunikasi sekarang mempunyai
pengaruh pada perkembangan pengolahan data. Data dari
satu tempat dapat dikirim ke tempat lain dengan alat
telekomunikasi dengan beberapa alasan antara lain :
1. Transaksi sering terjadi pada tempat yang berbeda
dengan tempat pengolahan data.
2. Untuk mendapatkan data menjadi lebih efisien atau
lebih murah mengirim data lewat jalur komunikasi.
3. Suatu organisasi mempunyai beberapa tempat
pengolahan data, data dari suatu tempat pengolahan
yang sibuk dapat membagi tugasnya dengan
mengirimkan data ke tempat pengolahan lain yang
kurang sibuk.
3. Elemen komunikasi data:
1. Sumber data (source)
2. Media transmisi (transmission media)
3. Penerima (receiver)
4. Transmisi data merupakan proses pengiriman data dari
satu sumber ke penerima data. Beberapa media transmisi
dapat digunakan sebagai channel (jalur) transmisi atau
carrier dari data yang dikirimkan yang dapat berupa kabel
ataupun radiasi elektromagnetik.
Macam-macam media transmisi :
1. Guided (Kabel)
Bila sumber data dan penerima jaraknya tidak terlalu
jauh dan dalam area yang local, maka dapat digunakan
kabel sebagai media transmisinya. Kabel dapat
berbentuk kabel tembaga yang digunakan pada telepon
atau coaxial cable atau fiber optic cable atau kabel listrik
tegangan tinggi.

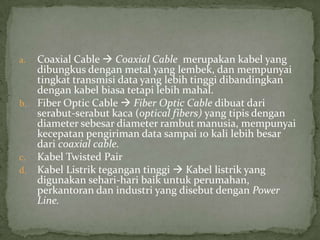

5. a. Coaxial Cable Coaxial Cable merupakan kabel yang
dibungkus dengan metal yang lembek, dan mempunyai
tingkat transmisi data yang lebih tinggi dibandingkan
dengan kabel biasa tetapi lebih mahal.
b. Fiber Optic Cable Fiber Optic Cable dibuat dari
serabut-serabut kaca (optical fibers) yang tipis dengan
diameter sebesar diameter rambut manusia, mempunyai
kecepatan pengiriman data sampai 10 kali lebih besar
dari coaxial cable.
c. Kabel Twisted Pair
d. Kabel Listrik tegangan tinggi Kabel listrik yang
digunakan sehari-hari baik untuk perumahan,
perkantoran dan industri yang disebut dengan Power
Line.
6. 2. Unguided (Radiasi Elektromagnetik)
Bila sumber data dan penerima data jaraknya cukup
jauh, channel komunikasi dapat berupa media radiasi
elektromagnetik dipancarkan melalui udara terbuka,
yang dapat berupa gelombang mikro (microwave),
sistem satelit atau sistem sinar laser.

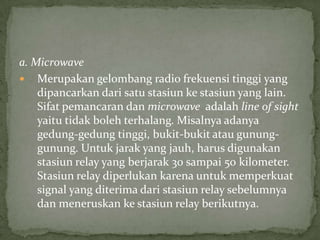

7. a. Microwave
Merupakan gelombang radio frekuensi tinggi yang
dipancarkan dari satu stasiun ke stasiun yang lain.
Sifat pemancaran dan microwave adalah line of sight
yaitu tidak boleh terhalang. Misalnya adanya
gedung-gedung tinggi, bukit-bukit atau gunung-
gunung. Untuk jarak yang jauh, harus digunakan
stasiun relay yang berjarak 30 sampai 50 kilometer.
Stasiun relay diperlukan karena untuk memperkuat
signal yang diterima dari stasiun relay sebelumnya
dan meneruskan ke stasiun relay berikutnya.
8. b. Satelite System
Karena microwave tidak boleh terhalang, maka untuk
jarak-jarak yang jauh digunakan sistem satelit. Satelit
akan menerima signal yang dikirim dari stasiun
microwave di bumi dan mengirimkannya kembali ke
stasiun bumi yang lain. Satelt berfungsi sebagai
stasiun relay yang letaknya diluar angkasa.
c. Sinar Laser
Teknologi komunikasi sinar laser banyak digunakan
untuk penelitian-penelitian.
9. a. Simplex Transmisi satu arah (one-way transmission)
merupakan channel transmisi yang hanya dapat membawa
informasi data dalam bentuk satu arah saja, tidak bisa
bolak balik.
Contoh: Stasiun Radio, Televisi, Pager
b. Half Duplex Transmisi dua arah bergantian (two-way
transmission) merupakan channel transmisi dimana
informasi data dapat mengalir dalam dua arah yang
bergantian, tetapi harus bergantian. Contoh : HT
c. Full Duplex Transmisi dua arah serentak (both-way
transmission) merupakan channel transmisi dimana
informasi data dapat mengalir dalam dua arah serentak
(dapat mengirim dan menerima data pada saat yang
bersamaan). Contoh : Telepon
10. Kapasitas atau transfer rate (tingkat penyaluran) atau
baud rate dan channel transmisi dapat digolongkan
dalam narrowband channel, voice band channel dan
wideband channel.
Bandwidth (lebar band) menunjukkan sejumlah data
yang dapat ditransmisikan untuk satu unit waktu yang
dapat dinyatakan dalam satuan bit per second (bps)
atau characters per second (cps)
11. a. Narrowband Channel
Narrowband channel atau subvoice grade channel
merupakan channel transmisi dengan bandwith yang
rendah, berkisar dan 50 - 300 bps. Biaya transmisi lewat
narrowband channel lebih rendah, tetapi biaya rata-rata
per bitnya lebih mahal dengan tingkat kemungkinan
kesalahan yang besar. Jalur telegraph merupakan contoh
dari narrowband channel.
b. Voiceband Channel
Voice Band Channel atau voice grade channel merupakan
channel transmisi yang mempunyai bandwith lebih besar
dibandingkan dengan narrowband channel, yaitu berkisar
dari 300 – 500 bps. Jalur telpon merupakan suatu contoh
dari voice band channel.
12. c. Wideband Channel
Wide Band Channel atau broad band channel adalah
channel transmisi yang digunakan untuk transmisi
volume data yang besar dengan bandwith sampai 1
juta bps.
13. Point to Point
Adalah komunikasi yang hanya dilakukan dua
node/end point saja. Contoh: Leased lines
Point to Multipoint
Adalah komunikasi yang menyediakan beberapa jalan
dari satu endpoint/node ke beberapa endpoint/node
14. a. Off-line communication system
Data yang ditransmisikan tidak langsung diproses oleh
CPU penerima.
15. b. On-line communication system
Data yang dikirimkan akan langsung diterima oleh komputer pusat
untuk diolah.
Macam-macam on-line communication system
1.Remote Job Entry System
Data yang akan dikirimkan dikumpulkan terlebih dahulu dan
secara bersama-sama dikirimkan ke computer pusat untuk
diolah. Karena data dikumpulkan (batch) terlebih dahulu dalam
suatu periode, cara pengolahan sistem ini disebut batch
processing system. Hasil dari pengolahan data umumnya ada di
computer pusat dan tidak dapat langsung seketika
dihasilkannya, karena computer pusat harus sekaligus mengolah
sekumpulan data yang cukup besar.
16. 2. Realtime System
Suatu realtime system memungkinkan untuk
mengirimkan data ke pusat computer, diolah di pusat
computer seketika pada saat data diterima dan
mengirimkan kembali hasil pengolahan ke pengirim
data saat itu juga.
17. 3. Time Sharing System
Time Sharing system umumnya melibatkan computer mainframe yang
dihubungkan dengan banyak terminal. Terminal yang digunakan
adalah dumb terminal yang berfungsi sebagai alat input dan output
saja. Dumb terminal tidak mempunyai processor, sehingga semua
pengolahan data dilakukan computer mainframe.
18. 4. Client Server System
Komputer pusat yang berfungsi sebagai penyedia data
yang disebut server. Komputer-komputer mikro yang
berfungsi sebagai terminal disebut client.
5. Distributed Data Processing System
Suatu sistem komputer interaktif yang terpencar
secara geografis dan dihubungkan dengan jalur
telekomunikasi dan masing-masing komputer mampu
mengolah data secara independent dan mampu
berhubungan dengan komputer yang lainnya dalam
suatu sistem.
19. 1.Terminal
Terminal adalah suatu peralatan yang berfungsi untuk
mengambil data atau memasukkan data pada suatu
jaringan komunikasi data.
Berdasarkan kerjanya dan kemampuannya maka terminal
dibagi atas:
a) low speed teleprinter
b) visual display terminal
c) batch processing terminal
d) transaction terminal
e) intelligent terminal
20. 2.Modem (Modulator demodulator)
Data yang sudah dirubah ke bentuk analog oleh modem kemudian
ditransmisikan lewat jalur transmisi dan diterima oleh modem kedua
yang akan merubah kembali dari bentuk analog menjadi bentuk
digital. Jadi modem yang pertama yang ada di sumber pengirim
berfungsi sebagai pengubah (modulate) dari bentuk digital ke bentuk
analog, sedang modem kedua yang berada di penerima berfungsi
untuk mengembalikan (demodulate) dari bentuk analog menjadi
bentuk digital.
21. 3.Multiplexer
Multiplexer atau mux adalah suatu alat yang memungkinkan
beberapa signal komunikasi menggunakan sebuah channel
transmisi bersama-sama. Tujuan digunakan multiplexer adalah
menghemat biaya transmisi. Bila beberapa terminal mempunyai
kecepatan rendah berada jauh dari pusat computer dan masing-
masing terminal menggunakan sebuah channel transmisi
kapasitas rendah sendiri-sendiri maka biaya transmisinya secara
keseluruhan akan mahal.
Dengan digunakan multiplexer, signal data dari masing-masing
terminal yang menggunakan channel transmisi kapasitas rendah
dapat digabung (multiplex) menjadi satu dan bersama-sama
dikirimkan melalui channel transmisi kapasitas tinggi (misalnya
voice grade), sehingga lebih efisien (biaya total akan lebih
murah).

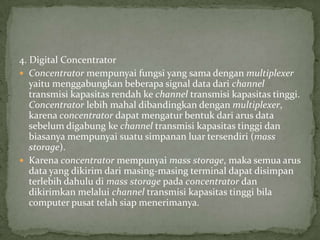

22. 4. Digital Concentrator
Concentrator mempunyai fungsi yang sama dengan multiplexer
yaitu menggabungkan beberapa signal data dari channel
transmisi kapasitas rendah ke channel transmisi kapasitas tinggi.
Concentrator lebih mahal dibandingkan dengan multiplexer,
karena concentrator dapat mengatur bentuk dari arus data
sebelum digabung ke channel transmisi kapasitas tinggi dan
biasanya mempunyai suatu simpanan luar tersendiri (mass
storage).
Karena concentrator mempunyai mass storage, maka semua arus
data yang dikirim dari masing-masing terminal dapat disimpan
terlebih dahulu di mass storage pada concentrator dan
dikirimkan melalui channel transmisi kapasitas tinggi bila
computer pusat telah siap menerimanya.
23. Time Sharing
Data Sharing
Program Sharing
Equipment Sharing
24. Surat Elektronik (Electronic Mail)
Bank Teller Terminal (ATM)
Credit Checking System
Hotel Reservation System
Traffic Control System
Police Emergency System
Airline Seat Reservation System
25. Yang perlu diperhatikan dalam komunikasi data
Efisiensi dalam transmisi data
Reliabilitas data yang tinggi, hal ini tergantung dari:
Kualitas saluran transmisi
Sistem error Detection/Correction yang digunakan
Pemilihan media yang optimal
Tidak terpengaruh oleh aplikasi-aplikasi yang ada
Standar yang digunakan
Menggunakan sistem pendukung
