Dokumen ini membahas konsep dasar komunikasi data, termasuk elemen-elemen penting seperti sumber data, media transmisi, dan penerima. Terdapat berbagai jenis media transmisi, sistem komunikasi, dan perangkat keras yang digunakan dalam proses pengiriman data, dengan perhatian pada efisiensi dan reliabilitas. Berbagai aplikasi sistem komunikasi data juga diuraikan untuk menunjukkan penggunaan dan manfaatnya.

1. KOMUNIKASI DATA
TRI NURPRATIWI
41512120164

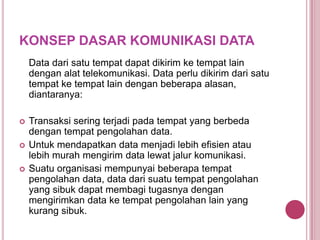

2. KONSEP DASAR KOMUNIKASI DATA
Data dari satu tempat dapat dikirim ke tempat lain
dengan alat telekomunikasi. Data perlu dikirim dari satu
tempat ke tempat lain dengan beberapa alasan,
diantaranya:
 Transaksi sering terjadi pada tempat yang berbeda
dengan tempat pengolahan data.
 Untuk mendapatkan data menjadi lebih efisien atau
lebih murah mengirim data lewat jalur komunikasi.
 Suatu organisasi mempunyai beberapa tempat
pengolahan data, data dari suatu tempat pengolahan
yang sibuk dapat membagi tugasnya dengan
mengirimkan data ke tempat pengolahan lain yang
kurang sibuk.

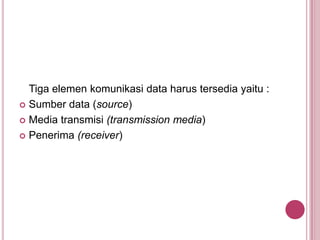

3. Tiga elemen komunikasi data harus tersedia yaitu :
 Sumber data (source)
 Media transmisi (transmission media)
 Penerima (receiver)

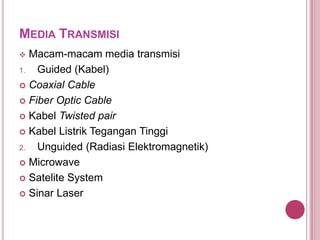

4. MEDIA TRANSMISI
 Macam-macam media transmisi
1. Guided (Kabel)
 Coaxial Cable
 Fiber Optic Cable
 Kabel Twisted pair
 Kabel Listrik Tegangan Tinggi
2. Unguided (Radiasi Elektromagnetik)
 Microwave
 Satelite System
 Sinar Laser

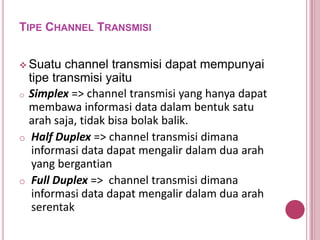

5. TIPE CHANNEL TRANSMISI
 Suatu channel transmisi dapat mempunyai
tipe transmisi yaitu
o Simplex => channel transmisi yang hanya dapat
membawa informasi data dalam bentuk satu
arah saja, tidak bisa bolak balik.
o Half Duplex => channel transmisi dimana
informasi data dapat mengalir dalam dua arah
yang bergantian
o Full Duplex => channel transmisi dimana
informasi data dapat mengalir dalam dua arah
serentak

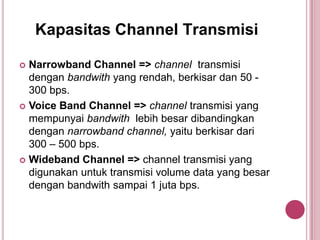

6. Kapasitas Channel Transmisi
 Narrowband Channel => channel transmisi
dengan bandwith yang rendah, berkisar dan 50 -
300 bps.
 Voice Band Channel => channel transmisi yang
mempunyai bandwith lebih besar dibandingkan
dengan narrowband channel, yaitu berkisar dari
300 – 500 bps.
 Wideband Channel => channel transmisi yang
digunakan untuk transmisi volume data yang besar
dengan bandwith sampai 1 juta bps.

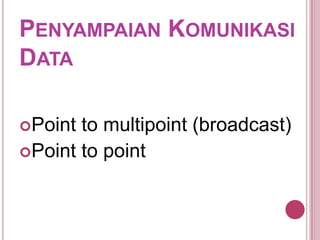

7. PENYAMPAIAN KOMUNIKASI
DATA
Point to multipoint (broadcast)
Point to point

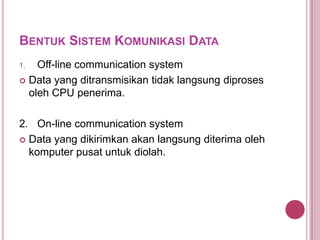

8. BENTUK SISTEM KOMUNIKASI DATA
1. Off-line communication system
 Data yang ditransmisikan tidak langsung diproses
oleh CPU penerima.
2. On-line communication system
 Data yang dikirimkan akan langsung diterima oleh
komputer pusat untuk diolah.

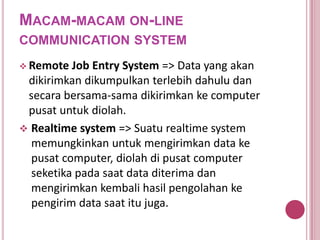

9. MACAM-MACAM ON-LINE
COMMUNICATION SYSTEM
 Remote Job Entry System => Data yang akan
dikirimkan dikumpulkan terlebih dahulu dan
secara bersama-sama dikirimkan ke computer
pusat untuk diolah.
 Realtime system => Suatu realtime system
memungkinkan untuk mengirimkan data ke
pusat computer, diolah di pusat computer
seketika pada saat data diterima dan
mengirimkan kembali hasil pengolahan ke
pengirim data saat itu juga.

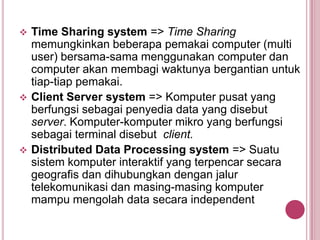

10.  Time Sharing system => Time Sharing
memungkinkan beberapa pemakai computer (multi
user) bersama-sama menggunakan computer dan
computer akan membagi waktunya bergantian untuk
tiap-tiap pemakai.
 Client Server system => Komputer pusat yang
berfungsi sebagai penyedia data yang disebut
server. Komputer-komputer mikro yang berfungsi
sebagai terminal disebut client.
 Distributed Data Processing system => Suatu
sistem komputer interaktif yang terpencar secara
geografis dan dihubungkan dengan jalur
telekomunikasi dan masing-masing komputer
mampu mengolah data secara independent

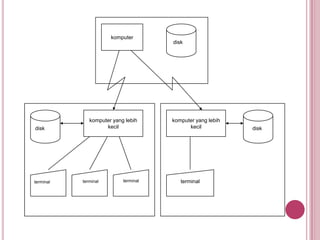

11. komputer
disk
komputer yang lebih
kecil
terminal terminalterminal
disk
komputer yang lebih
kecil disk
terminal

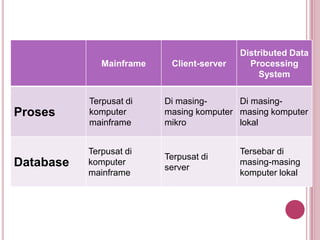

12. Mainframe Client-server
Distributed Data
Processing
System
Proses
Terpusat di
komputer
mainframe
Di masing-
masing komputer
mikro
Di masing-
masing komputer
lokal
Database
Terpusat di
komputer
mainframe
Terpusat di
server
Tersebar di
masing-masing
komputer lokal

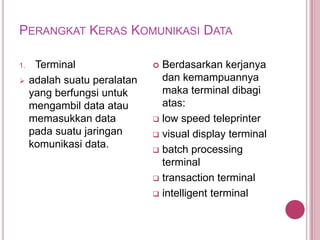

13. PERANGKAT KERAS KOMUNIKASI DATA
1. Terminal
 adalah suatu peralatan
yang berfungsi untuk
mengambil data atau
memasukkan data
pada suatu jaringan
komunikasi data.
 Berdasarkan kerjanya
dan kemampuannya
maka terminal dibagi
atas:
 low speed teleprinter
 visual display terminal
 batch processing
terminal
 transaction terminal
 intelligent terminal

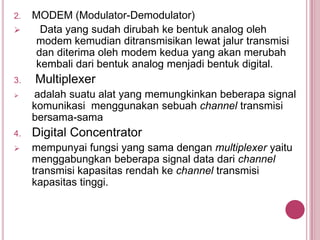

14. 2. MODEM (Modulator-Demodulator)
 Data yang sudah dirubah ke bentuk analog oleh
modem kemudian ditransmisikan lewat jalur transmisi
dan diterima oleh modem kedua yang akan merubah
kembali dari bentuk analog menjadi bentuk digital.
3. Multiplexer
 adalah suatu alat yang memungkinkan beberapa signal
komunikasi menggunakan sebuah channel transmisi
bersama-sama
4. Digital Concentrator
 mempunyai fungsi yang sama dengan multiplexer yaitu
menggabungkan beberapa signal data dari channel
transmisi kapasitas rendah ke channel transmisi
kapasitas tinggi.

15. terminal
terminal
terminal
modem
mode
m
modem
conc
entra
tor
modem
Communi
cations
front-end
komputer
Voice
grade
disk

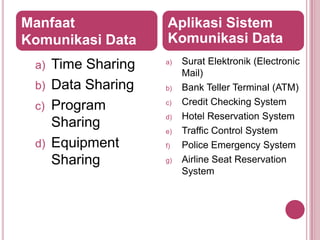

16. a) Time Sharing
b) Data Sharing
c) Program
Sharing
d) Equipment
Sharing
a) Surat Elektronik (Electronic
Mail)
b) Bank Teller Terminal (ATM)
c) Credit Checking System
d) Hotel Reservation System
e) Traffic Control System
f) Police Emergency System
g) Airline Seat Reservation
System
Manfaat
Komunikasi Data
Aplikasi Sistem
Komunikasi Data

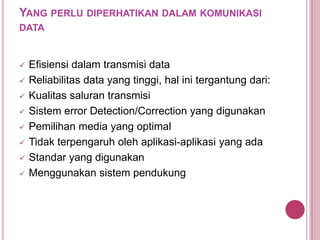

17. YANG PERLU DIPERHATIKAN DALAM KOMUNIKASI
DATA
 Efisiensi dalam transmisi data
 Reliabilitas data yang tinggi, hal ini tergantung dari:
 Kualitas saluran transmisi
 Sistem error Detection/Correction yang digunakan
 Pemilihan media yang optimal
 Tidak terpengaruh oleh aplikasi-aplikasi yang ada
 Standar yang digunakan
 Menggunakan sistem pendukung
