1. Sherliana Selvia Syahrayathi
41812120031

2. Komunikasi Data

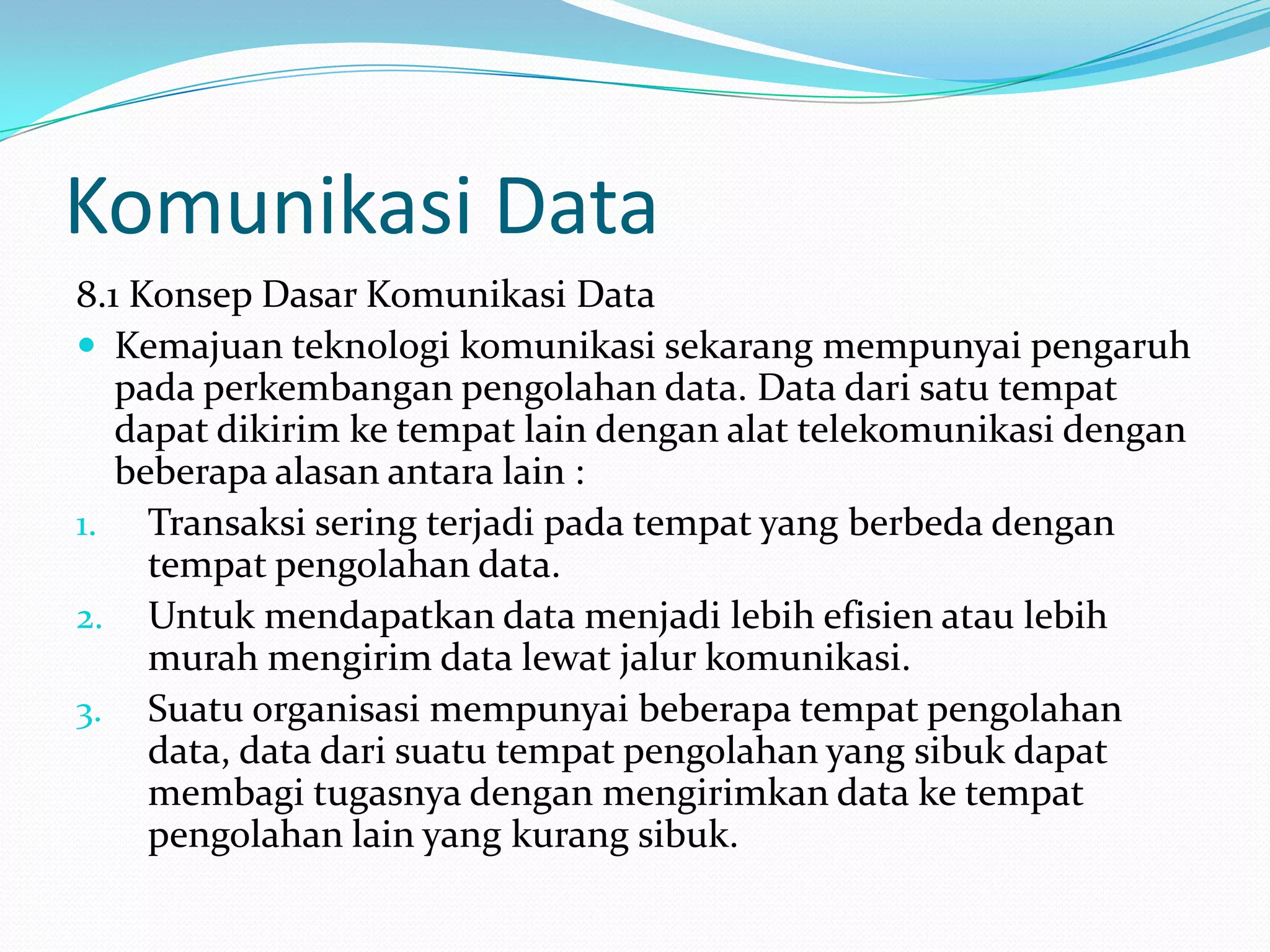

8.1 Konsep Dasar Komunikasi Data
 Kemajuan teknologi komunikasi sekarang mempunyai pengaruh
pada perkembangan pengolahan data. Data dari satu tempat
dapat dikirim ke tempat lain dengan alat telekomunikasi dengan
beberapa alasan antara lain :
1. Transaksi sering terjadi pada tempat yang berbeda dengan
tempat pengolahan data.
2. Untuk mendapatkan data menjadi lebih efisien atau lebih
murah mengirim data lewat jalur komunikasi.
3. Suatu organisasi mempunyai beberapa tempat pengolahan
data, data dari suatu tempat pengolahan yang sibuk dapat
membagi tugasnya dengan mengirimkan data ke tempat
pengolahan lain yang kurang sibuk.

3. Komunikasi Data

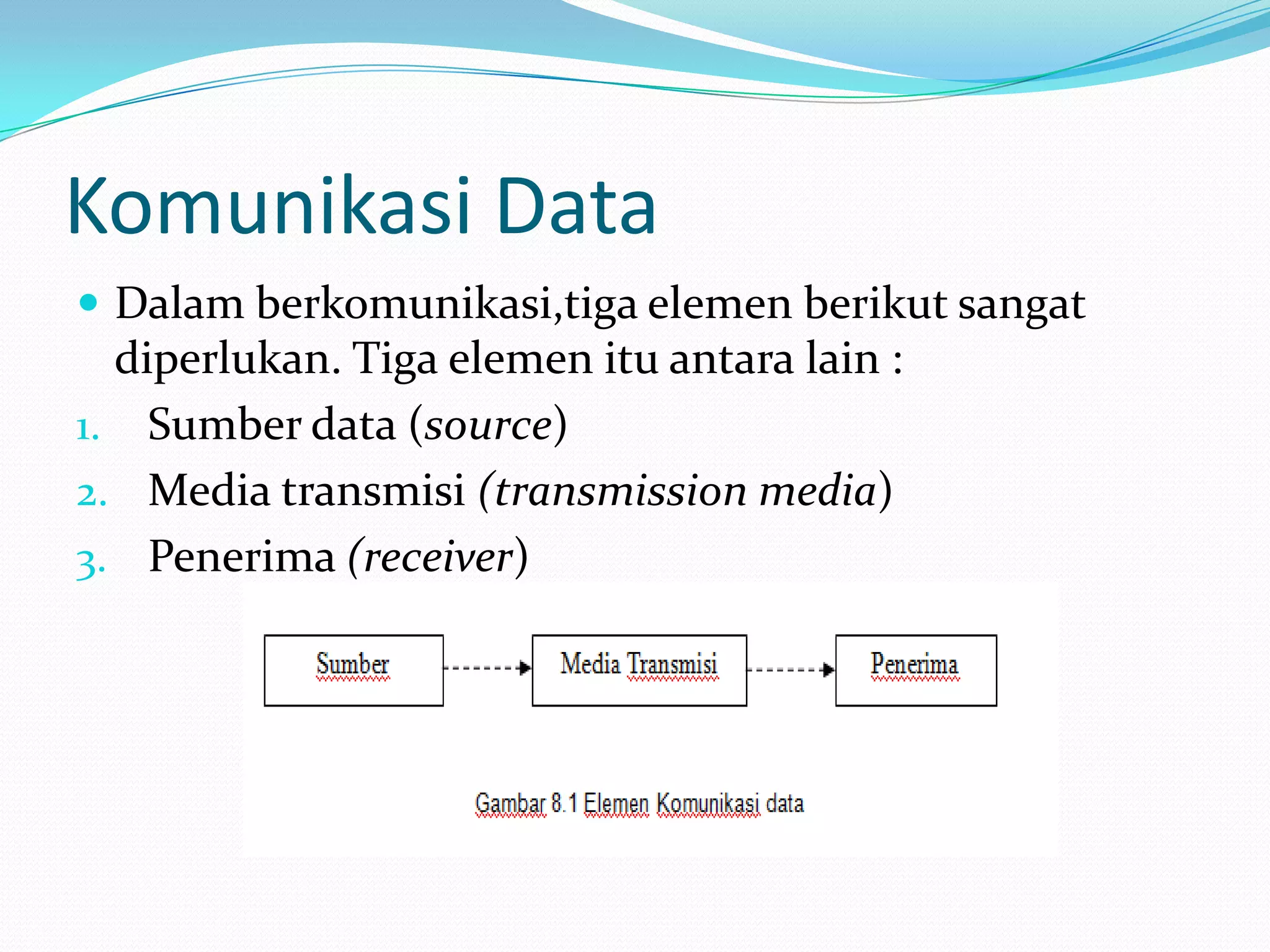

 Dalam berkomunikasi,tiga elemen berikut sangat
diperlukan. Tiga elemen itu antara lain :
1. Sumber data (source)
2. Media transmisi (transmission media)
3. Penerima (receiver)

4. Komunikasi Data

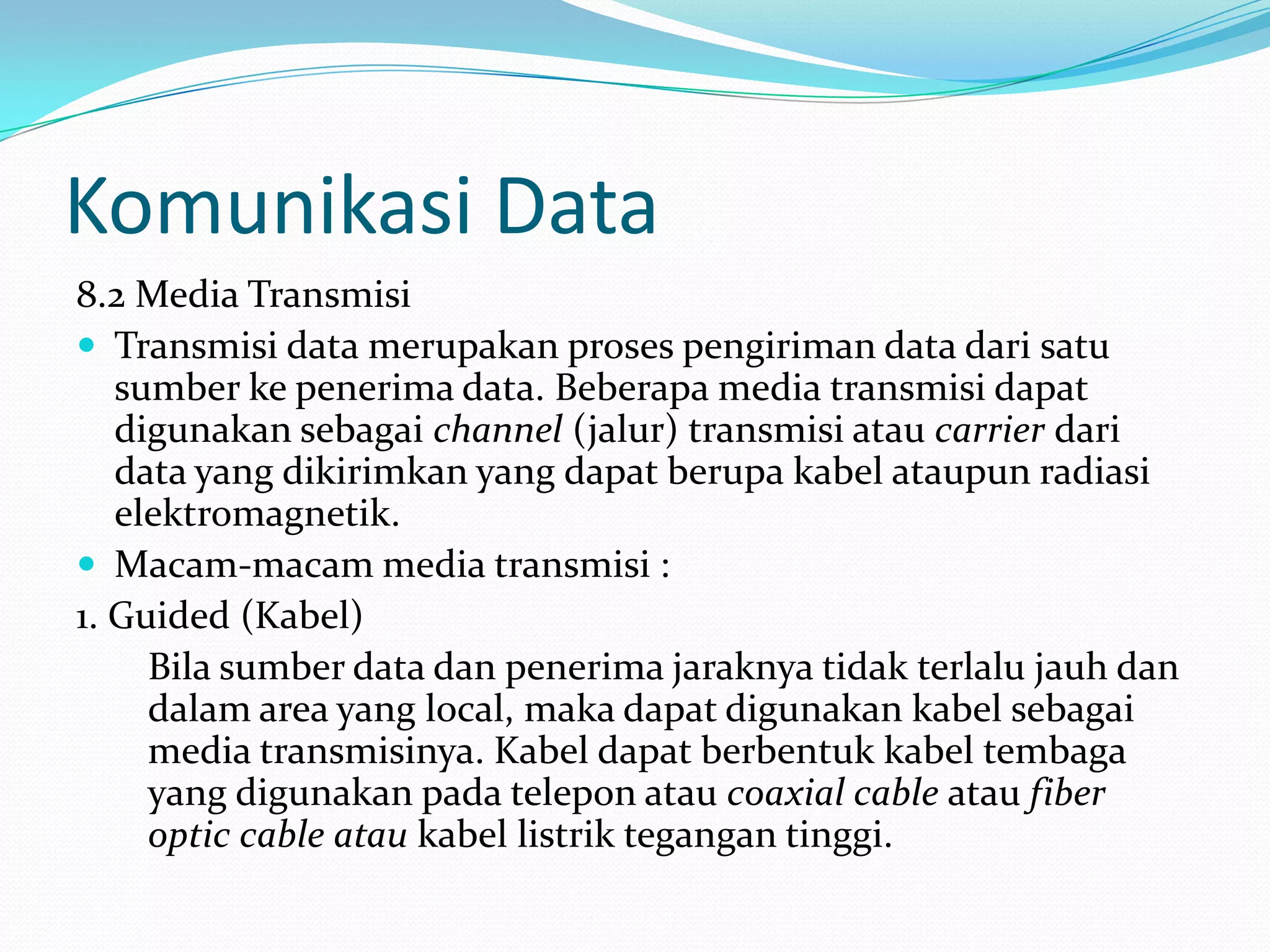

8.2 Media Transmisi
 Transmisi data merupakan proses pengiriman data dari satu
sumber ke penerima data. Beberapa media transmisi dapat
digunakan sebagai channel (jalur) transmisi atau carrier dari
data yang dikirimkan yang dapat berupa kabel ataupun radiasi
elektromagnetik.
 Macam-macam media transmisi :
1. Guided (Kabel)
Bila sumber data dan penerima jaraknya tidak terlalu jauh dan
dalam area yang local, maka dapat digunakan kabel sebagai
media transmisinya. Kabel dapat berbentuk kabel tembaga
yang digunakan pada telepon atau coaxial cable atau fiber
optic cable atau kabel listrik tegangan tinggi.

5. Komunikasi Data

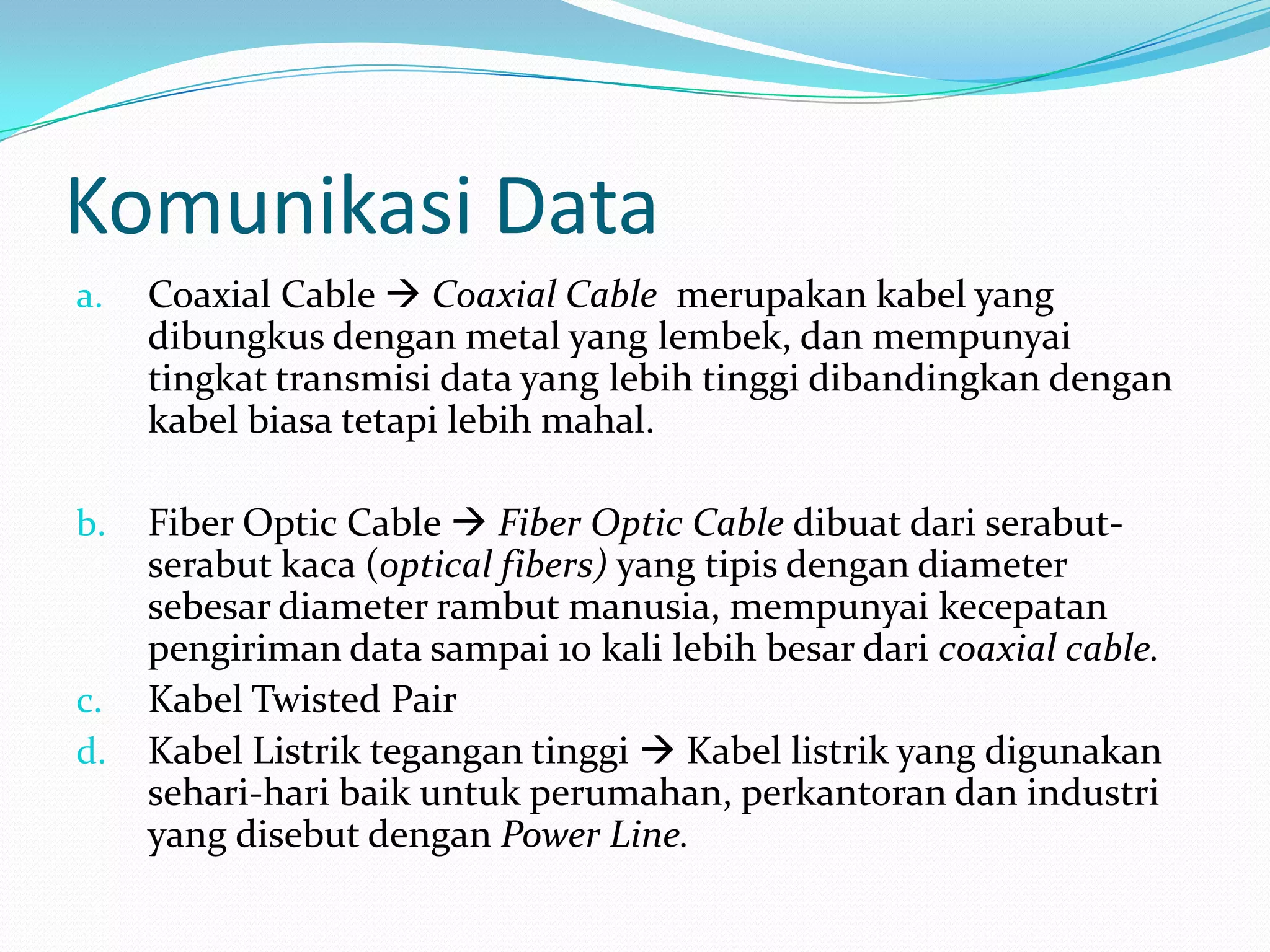

a. Coaxial Cable  Coaxial Cable merupakan kabel yang
dibungkus dengan metal yang lembek, dan mempunyai
tingkat transmisi data yang lebih tinggi dibandingkan dengan
kabel biasa tetapi lebih mahal.
b. Fiber Optic Cable  Fiber Optic Cable dibuat dari serabut-
serabut kaca (optical fibers) yang tipis dengan diameter
sebesar diameter rambut manusia, mempunyai kecepatan
pengiriman data sampai 10 kali lebih besar dari coaxial cable.
c. Kabel Twisted Pair
d. Kabel Listrik tegangan tinggi  Kabel listrik yang digunakan
sehari-hari baik untuk perumahan, perkantoran dan industri
yang disebut dengan Power Line.

6. Komunikasi Data

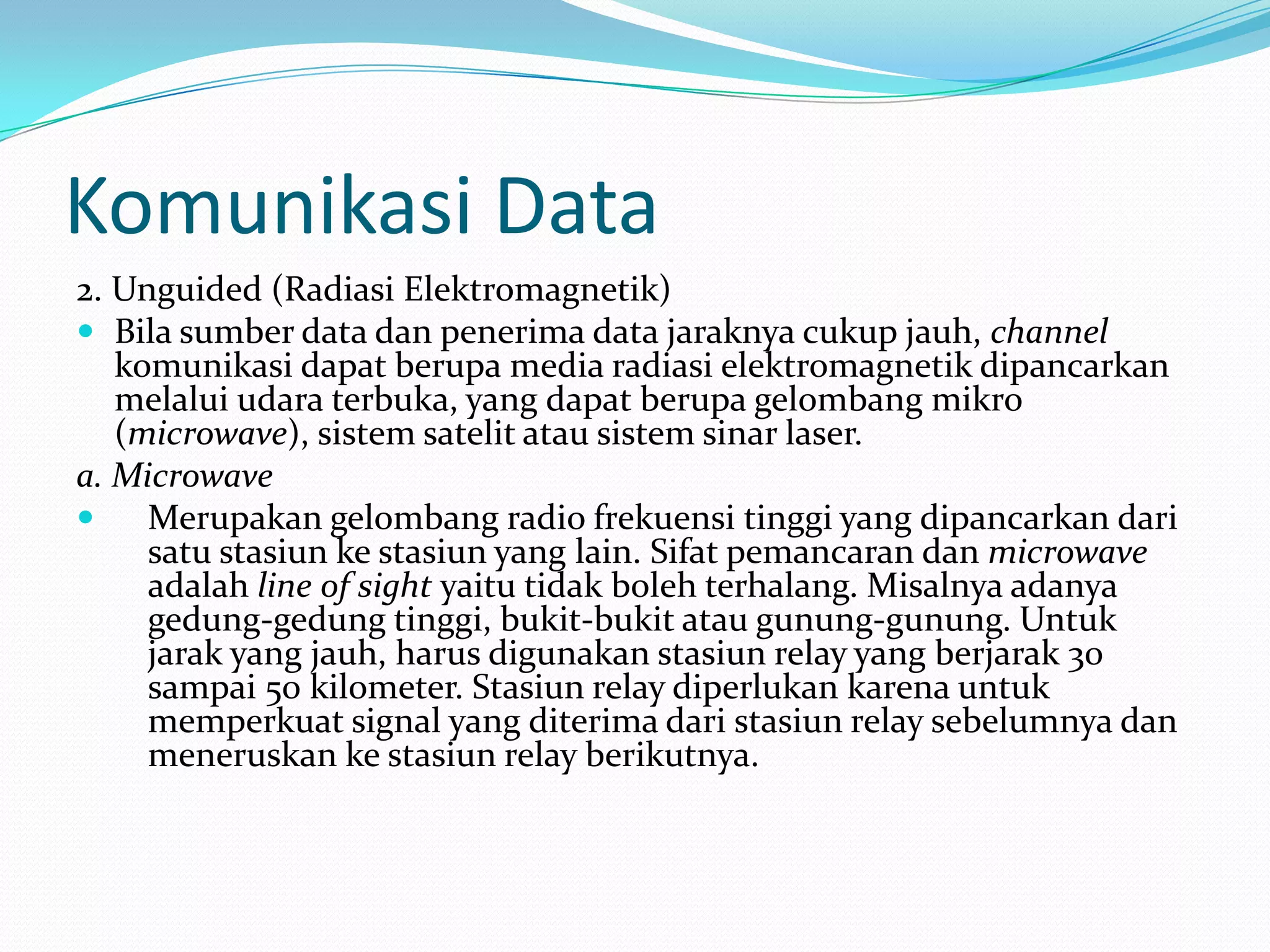

2. Unguided (Radiasi Elektromagnetik)
 Bila sumber data dan penerima data jaraknya cukup jauh, channel
komunikasi dapat berupa media radiasi elektromagnetik dipancarkan
melalui udara terbuka, yang dapat berupa gelombang mikro
(microwave), sistem satelit atau sistem sinar laser.
a. Microwave
 Merupakan gelombang radio frekuensi tinggi yang dipancarkan dari
satu stasiun ke stasiun yang lain. Sifat pemancaran dan microwave
adalah line of sight yaitu tidak boleh terhalang. Misalnya adanya
gedung-gedung tinggi, bukit-bukit atau gunung-gunung. Untuk
jarak yang jauh, harus digunakan stasiun relay yang berjarak 30
sampai 50 kilometer. Stasiun relay diperlukan karena untuk
memperkuat signal yang diterima dari stasiun relay sebelumnya dan
meneruskan ke stasiun relay berikutnya.

7. Komunikasi Data

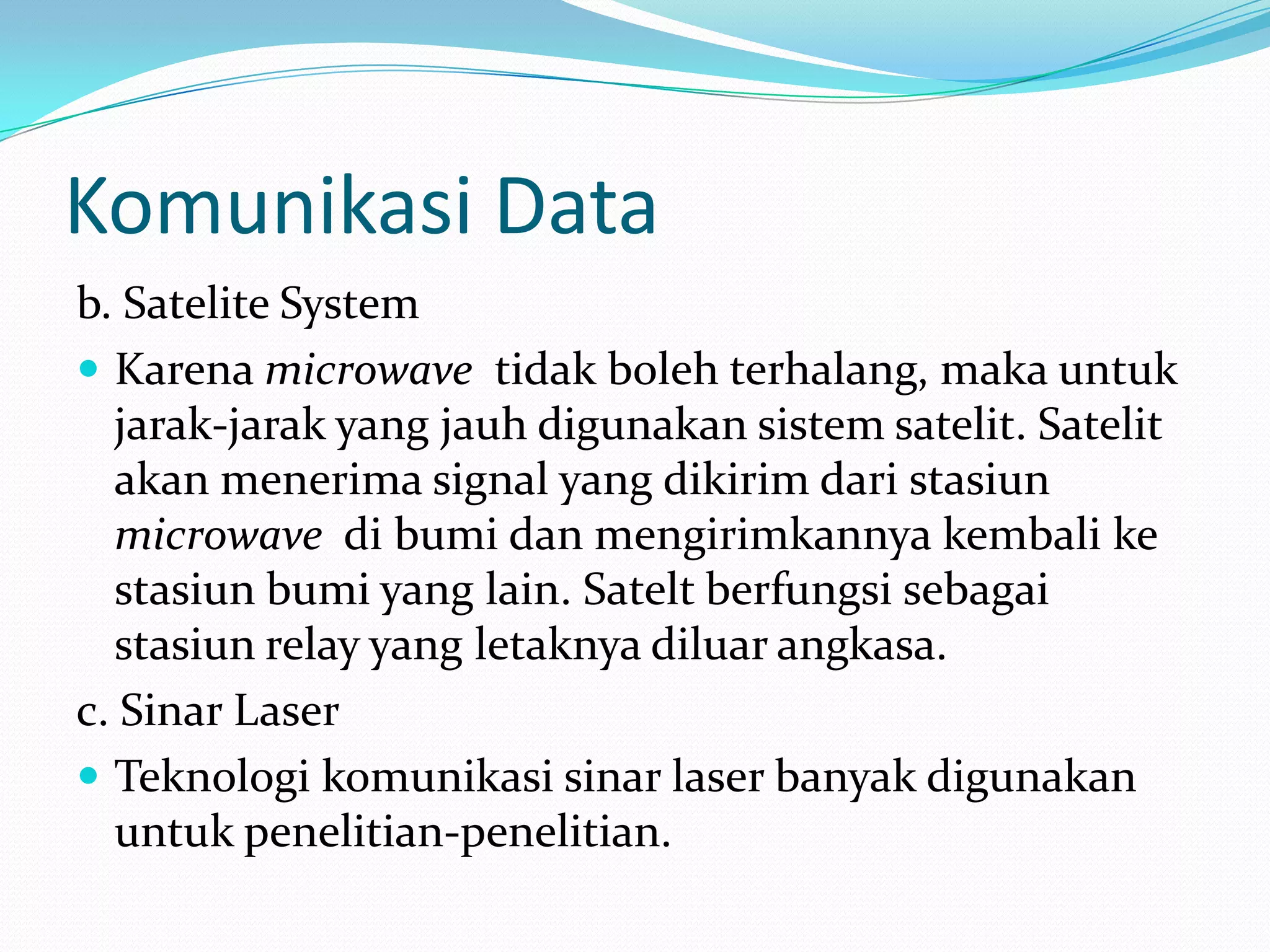

b. Satelite System
 Karena microwave tidak boleh terhalang, maka untuk
jarak-jarak yang jauh digunakan sistem satelit. Satelit
akan menerima signal yang dikirim dari stasiun
microwave di bumi dan mengirimkannya kembali ke
stasiun bumi yang lain. Satelt berfungsi sebagai
stasiun relay yang letaknya diluar angkasa.
c. Sinar Laser
 Teknologi komunikasi sinar laser banyak digunakan
untuk penelitian-penelitian.

8. Komunikasi Data

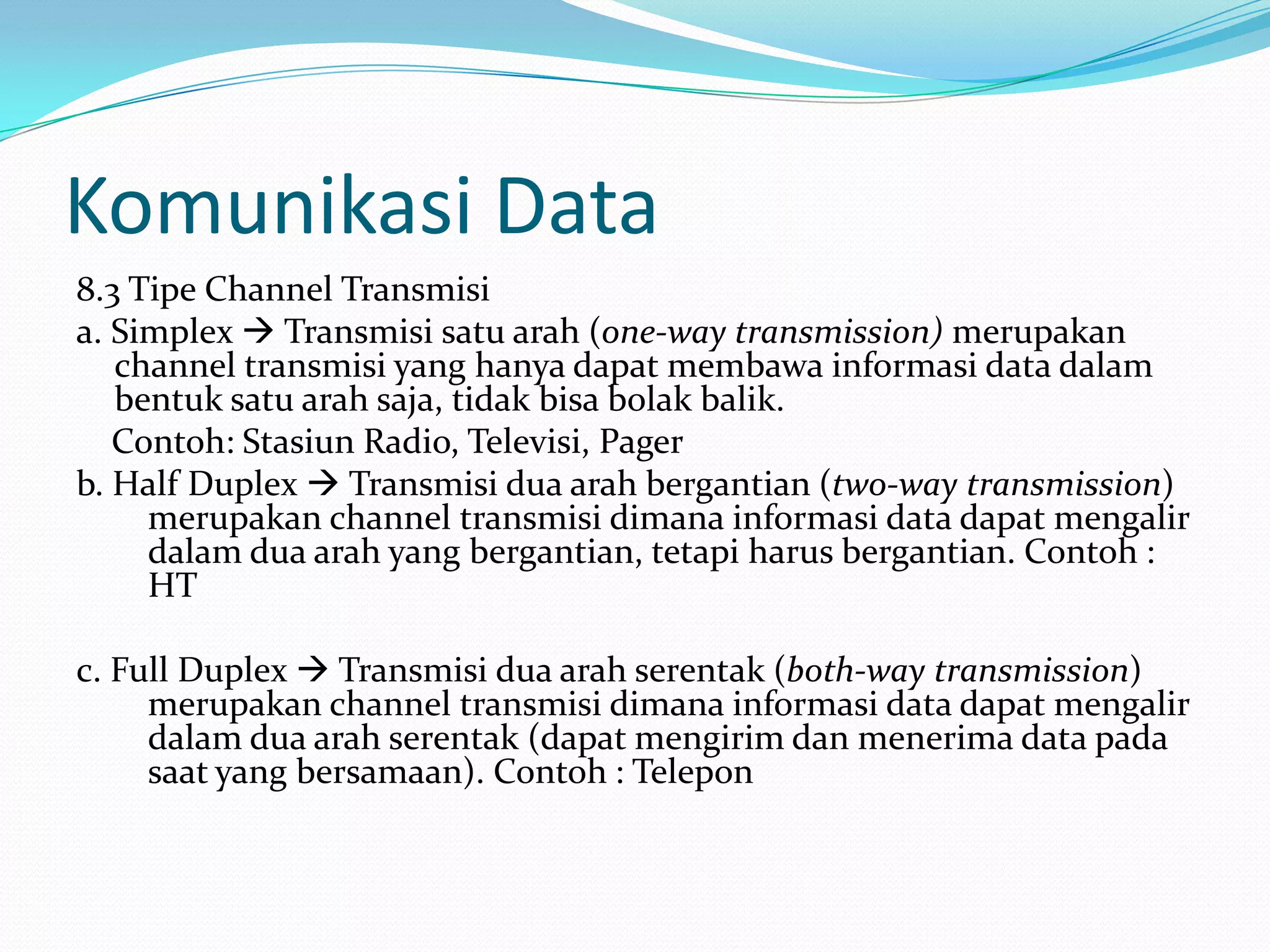

8.3 Tipe Channel Transmisi
a. Simplex  Transmisi satu arah (one-way transmission) merupakan
channel transmisi yang hanya dapat membawa informasi data dalam
bentuk satu arah saja, tidak bisa bolak balik.
Contoh: Stasiun Radio, Televisi, Pager
b. Half Duplex  Transmisi dua arah bergantian (two-way transmission)
merupakan channel transmisi dimana informasi data dapat mengalir
dalam dua arah yang bergantian, tetapi harus bergantian. Contoh :
HT
c. Full Duplex  Transmisi dua arah serentak (both-way transmission)
merupakan channel transmisi dimana informasi data dapat mengalir
dalam dua arah serentak (dapat mengirim dan menerima data pada
saat yang bersamaan). Contoh : Telepon

9. Komunikasi Data

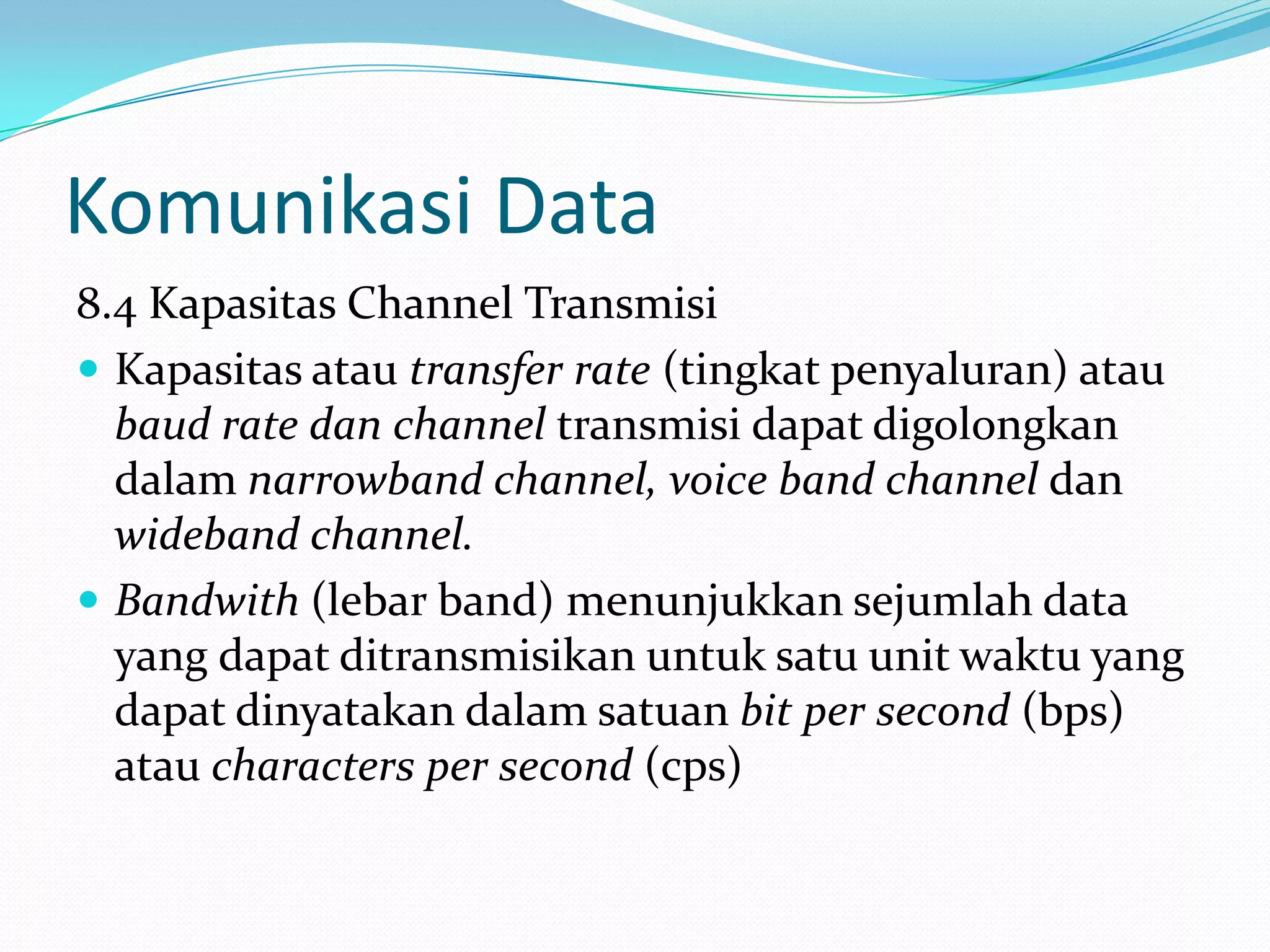

8.4 Kapasitas Channel Transmisi
 Kapasitas atau transfer rate (tingkat penyaluran) atau
baud rate dan channel transmisi dapat digolongkan
dalam narrowband channel, voice band channel dan
wideband channel.
 Bandwith (lebar band) menunjukkan sejumlah data
yang dapat ditransmisikan untuk satu unit waktu yang
dapat dinyatakan dalam satuan bit per second (bps)
atau characters per second (cps)

10. Komunikasi Data

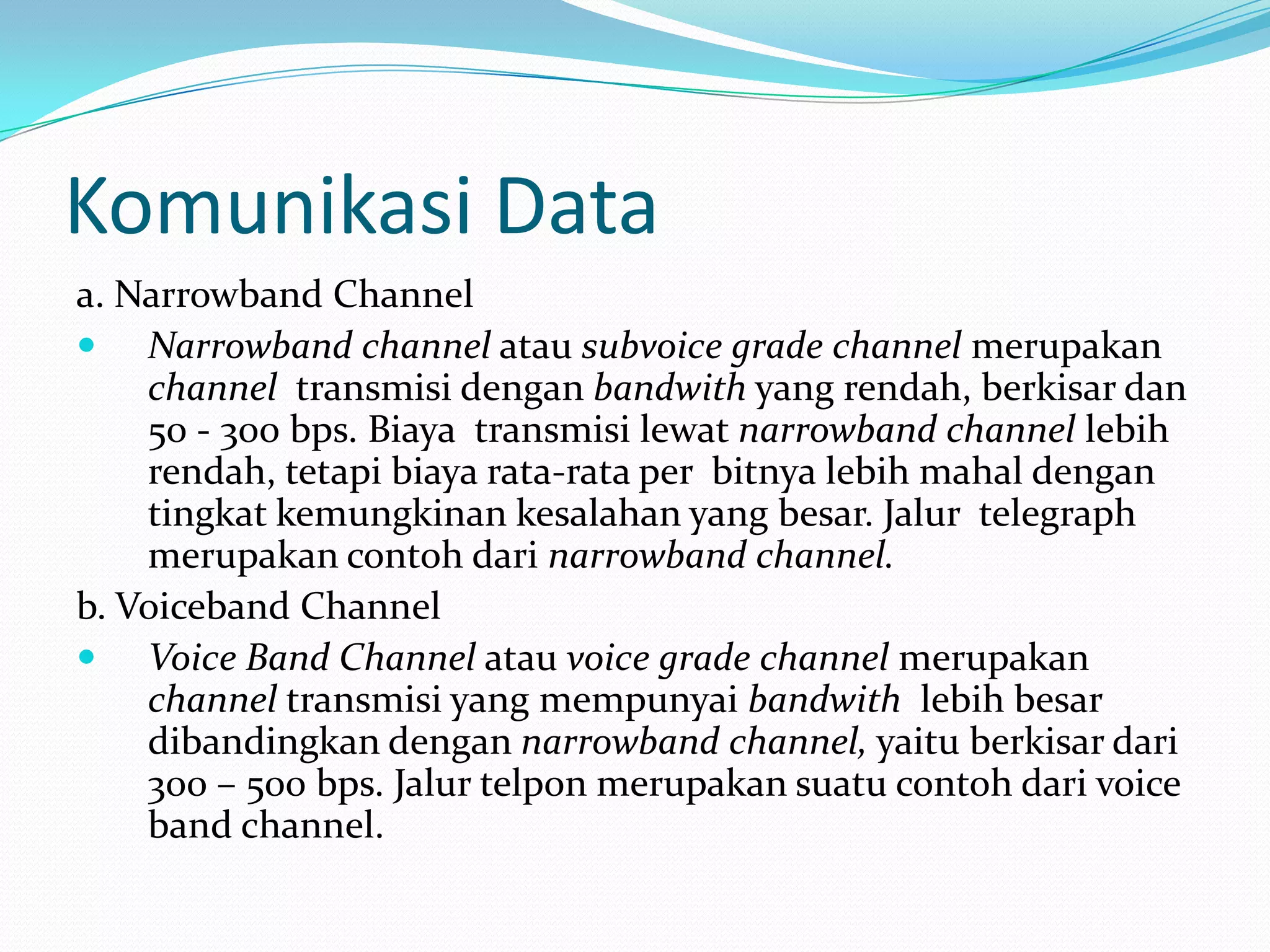

a. Narrowband Channel
 Narrowband channel atau subvoice grade channel merupakan
channel transmisi dengan bandwith yang rendah, berkisar dan
50 - 300 bps. Biaya transmisi lewat narrowband channel lebih
rendah, tetapi biaya rata-rata per bitnya lebih mahal dengan
tingkat kemungkinan kesalahan yang besar. Jalur telegraph
merupakan contoh dari narrowband channel.
b. Voiceband Channel
 Voice Band Channel atau voice grade channel merupakan
channel transmisi yang mempunyai bandwith lebih besar
dibandingkan dengan narrowband channel, yaitu berkisar dari
300 – 500 bps. Jalur telpon merupakan suatu contoh dari voice
band channel.

11. Komunikasi Data
c. Wideband Channel
 Wide Band Channel atau broad band channel adalah
channel transmisi yang digunakan untuk transmisi
volume data yang besar dengan bandwith sampai 1
juta bps.
8.5 Penyampaian Komunikasi Data
 Point to multipoint (broadcast)
 Point to point

12. Komunikasi Data

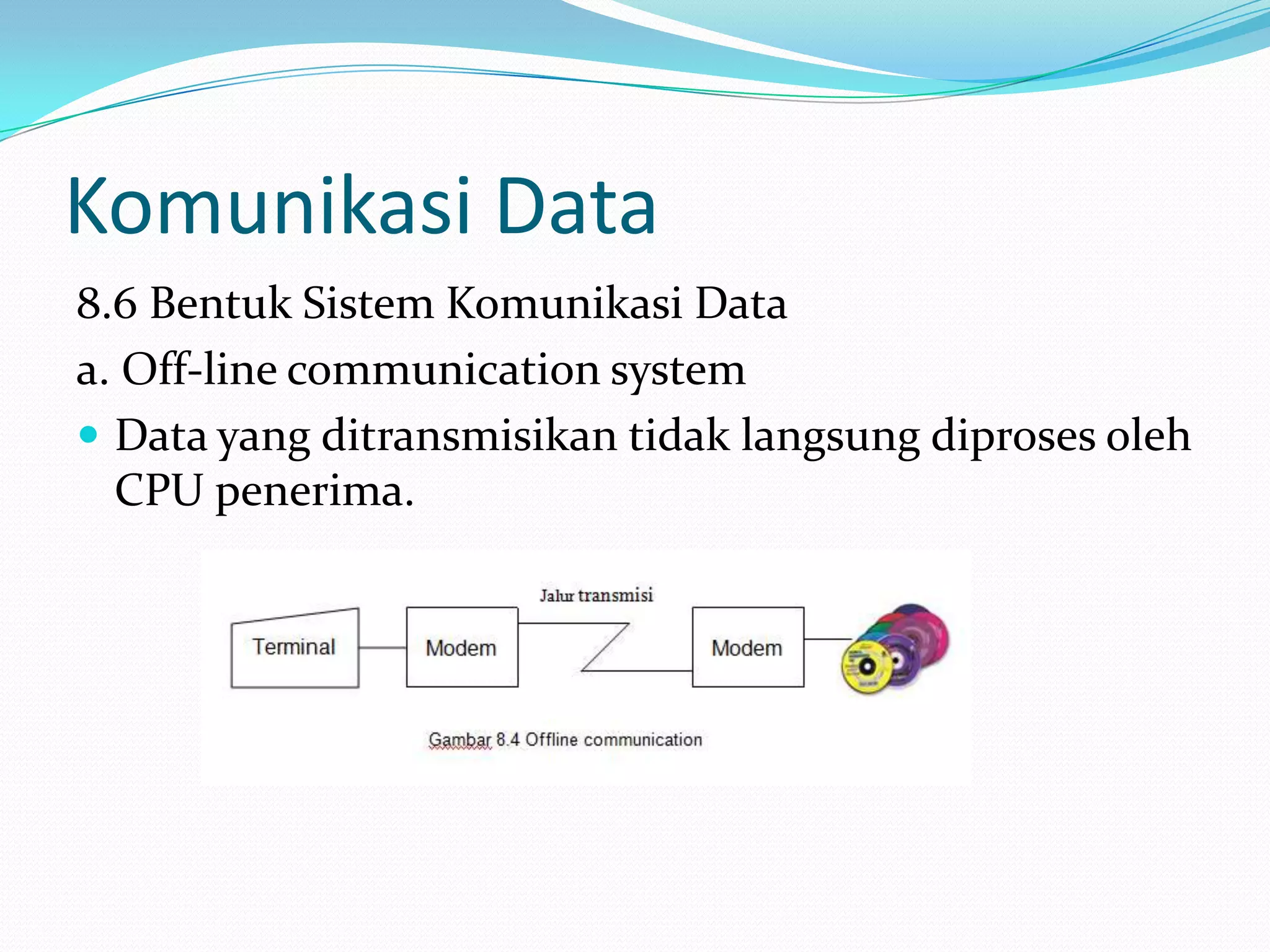

8.6 Bentuk Sistem Komunikasi Data
a. Off-line communication system
 Data yang ditransmisikan tidak langsung diproses oleh
CPU penerima.

13. Komunikasi Data
b. On-line communication system
 Data yang dikirimkan akan langsung diterima oleh komputer pusat
untuk diolah.
Macam-macam on-line communication system

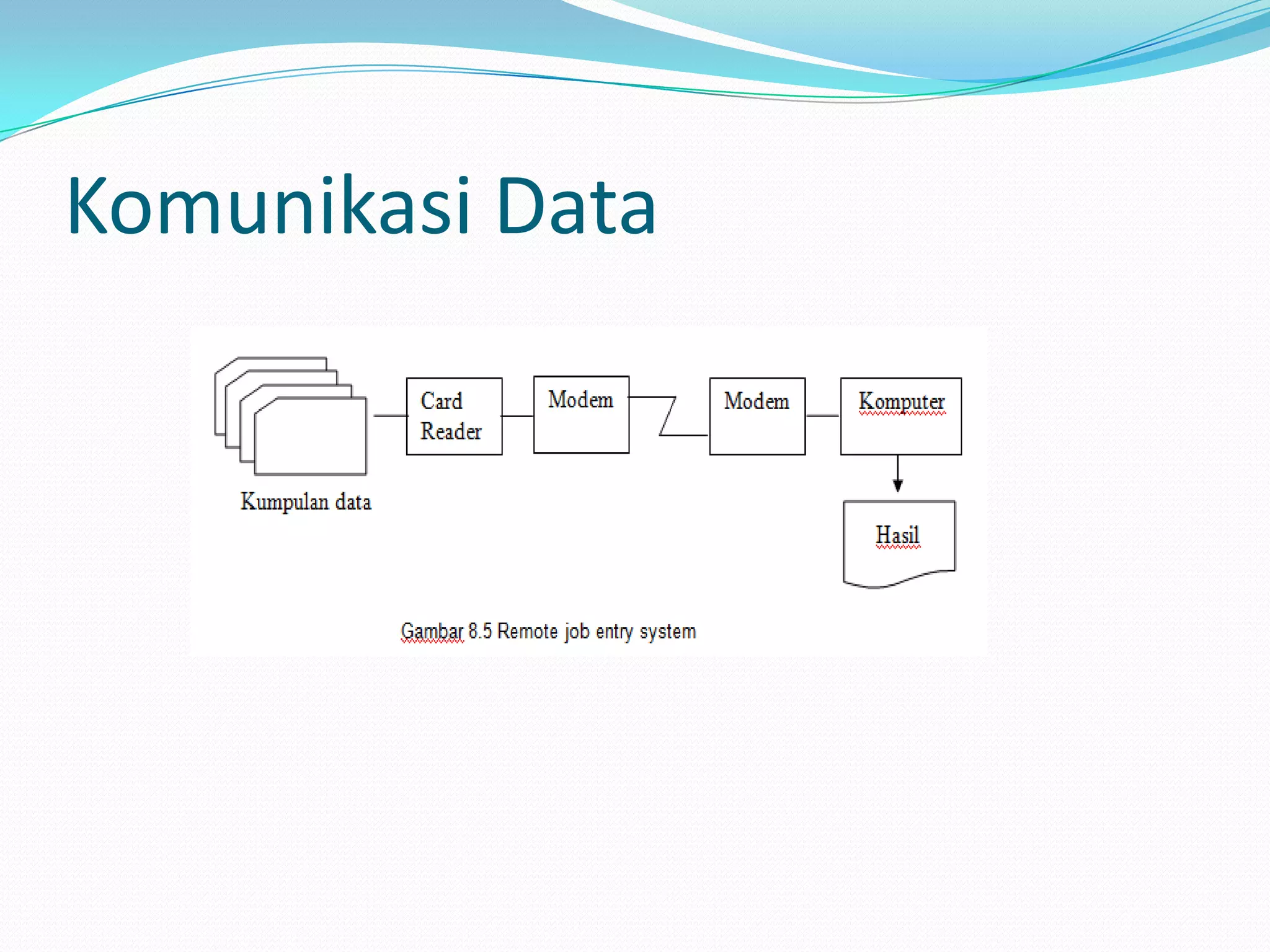

1.Remote Job Entry System
 Data yang akan dikirimkan dikumpulkan terlebih dahulu dan
secara bersama-sama dikirimkan ke computer pusat untuk
diolah. Karena data dikumpulkan (batch) terlebih dahulu dalam
suatu periode, cara pengolahan sistem ini disebut batch
processing system. Hasil dari pengolahan data umumnya ada di
computer pusat dan tidak dapat langsung seketika
dihasilkannya, karena computer pusat harus sekaligus mengolah
sekumpulan data yang cukup besar.

14. Komunikasi Data

15. Komunikasi Data

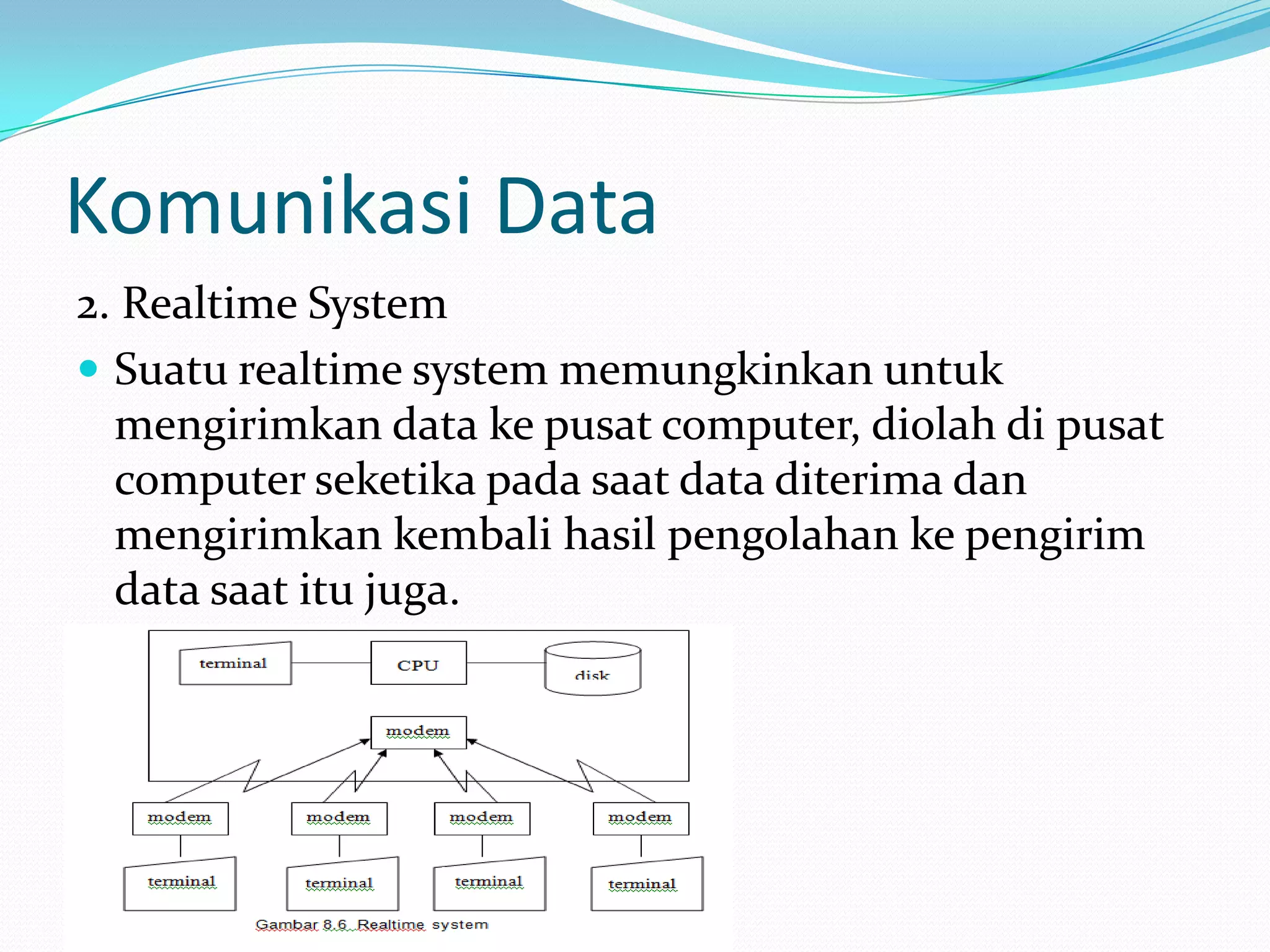

2. Realtime System
 Suatu realtime system memungkinkan untuk
mengirimkan data ke pusat computer, diolah di pusat
computer seketika pada saat data diterima dan
mengirimkan kembali hasil pengolahan ke pengirim
data saat itu juga.

16. Komunikasi Data

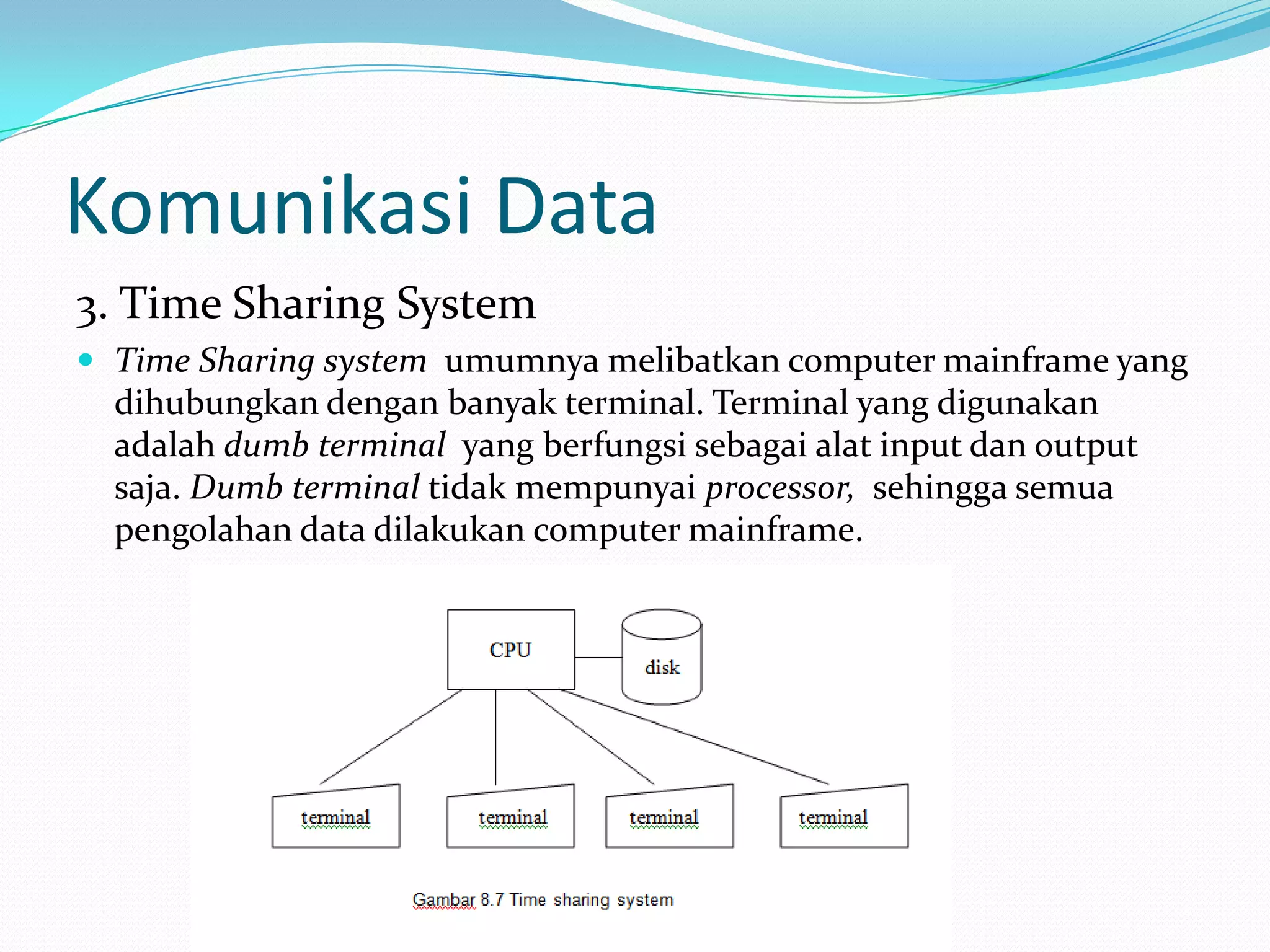

3. Time Sharing System
 Time Sharing system umumnya melibatkan computer mainframe yang
dihubungkan dengan banyak terminal. Terminal yang digunakan
adalah dumb terminal yang berfungsi sebagai alat input dan output
saja. Dumb terminal tidak mempunyai processor, sehingga semua
pengolahan data dilakukan computer mainframe.

17. Komunikasi Data

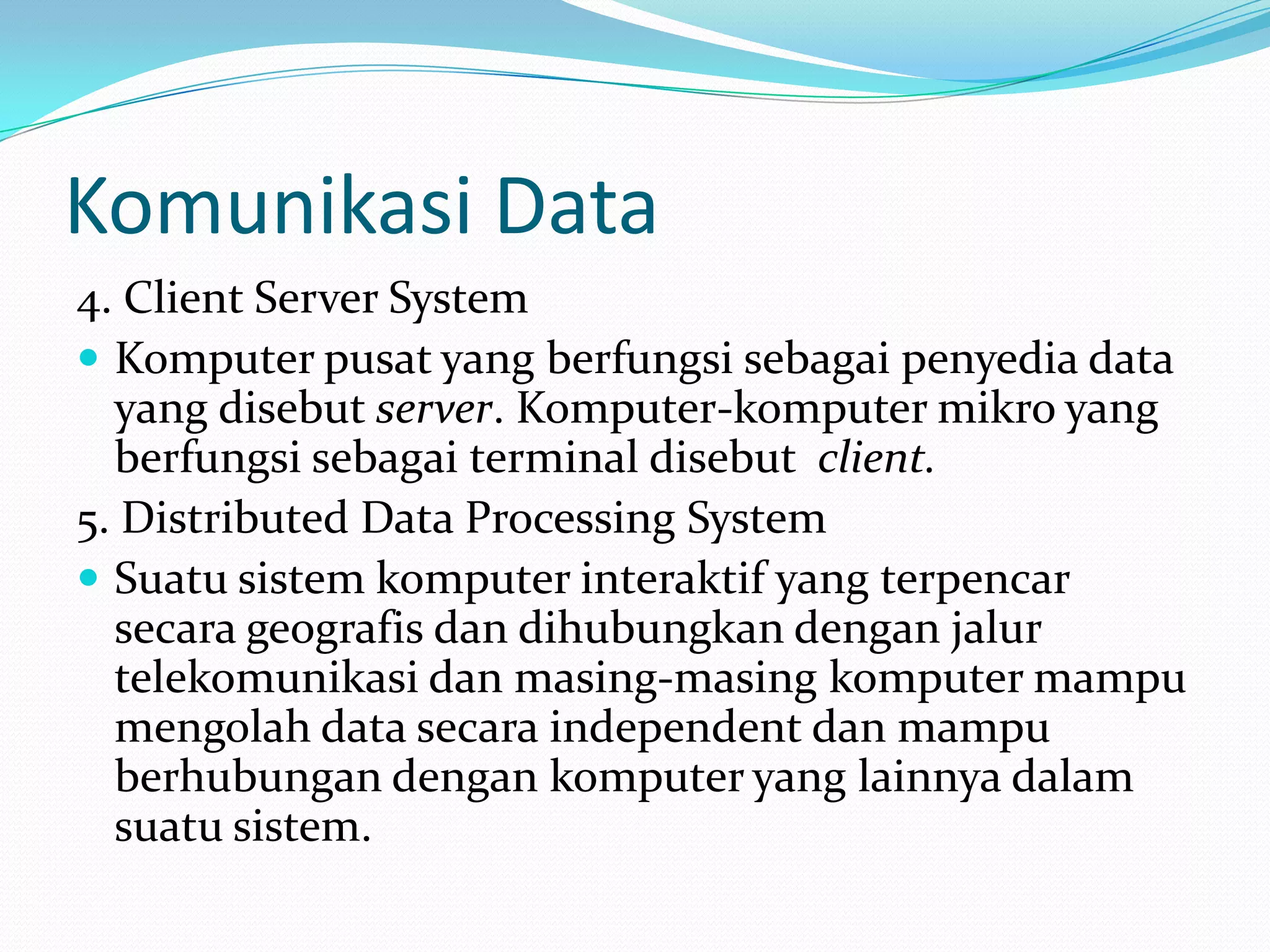

4. Client Server System
 Komputer pusat yang berfungsi sebagai penyedia data
yang disebut server. Komputer-komputer mikro yang
berfungsi sebagai terminal disebut client.
5. Distributed Data Processing System
 Suatu sistem komputer interaktif yang terpencar
secara geografis dan dihubungkan dengan jalur
telekomunikasi dan masing-masing komputer mampu
mengolah data secara independent dan mampu
berhubungan dengan komputer yang lainnya dalam
suatu sistem.

18. Komunikasi Data

19. Komunikasi Data

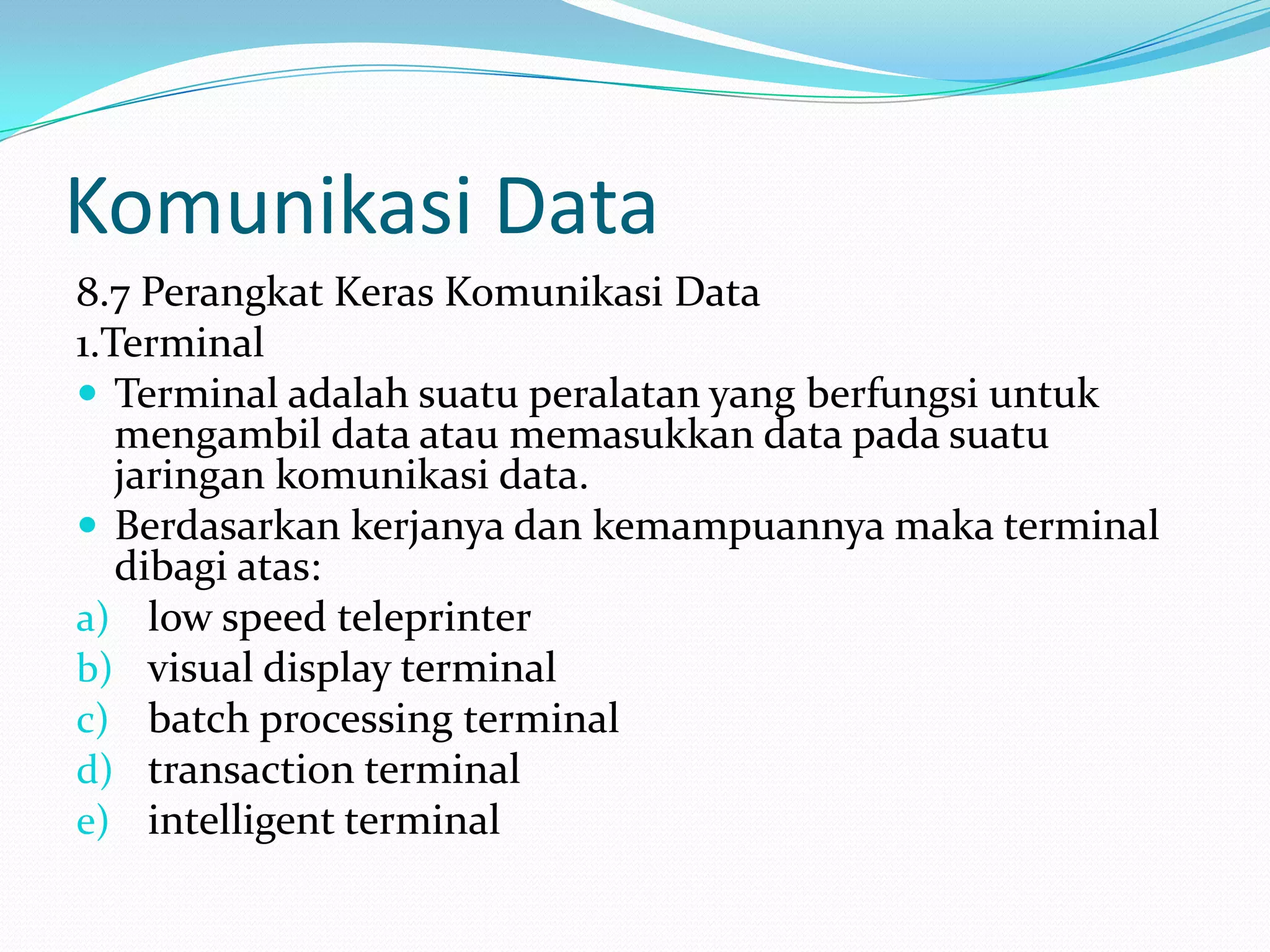

8.7 Perangkat Keras Komunikasi Data
1.Terminal
 Terminal adalah suatu peralatan yang berfungsi untuk
mengambil data atau memasukkan data pada suatu
jaringan komunikasi data.
 Berdasarkan kerjanya dan kemampuannya maka terminal
dibagi atas:
a) low speed teleprinter
b) visual display terminal
c) batch processing terminal
d) transaction terminal
e) intelligent terminal

20. Komunikasi Data

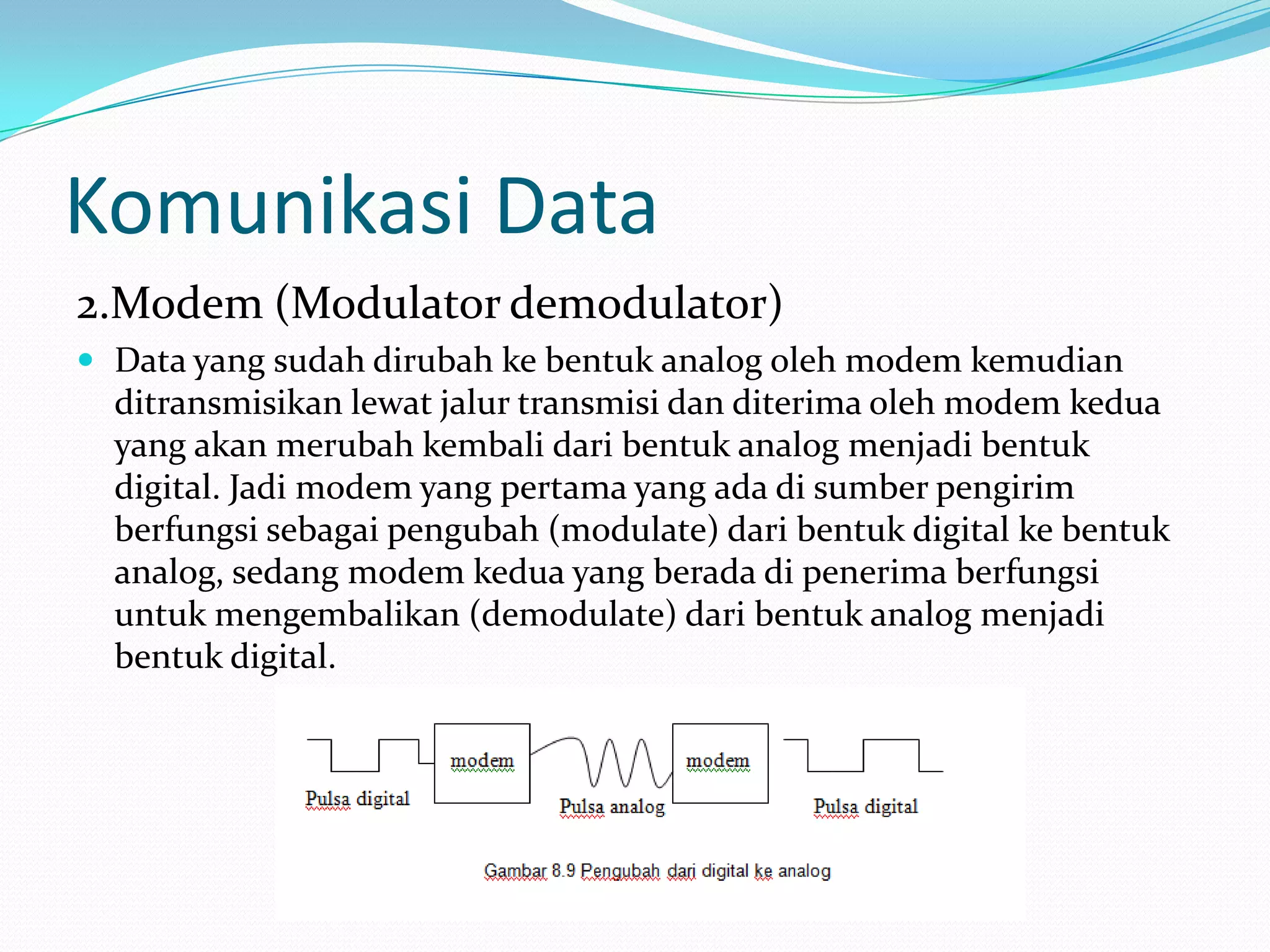

2.Modem (Modulator demodulator)
 Data yang sudah dirubah ke bentuk analog oleh modem kemudian
ditransmisikan lewat jalur transmisi dan diterima oleh modem kedua
yang akan merubah kembali dari bentuk analog menjadi bentuk
digital. Jadi modem yang pertama yang ada di sumber pengirim
berfungsi sebagai pengubah (modulate) dari bentuk digital ke bentuk
analog, sedang modem kedua yang berada di penerima berfungsi
untuk mengembalikan (demodulate) dari bentuk analog menjadi
bentuk digital.

21. Komunikasi Data

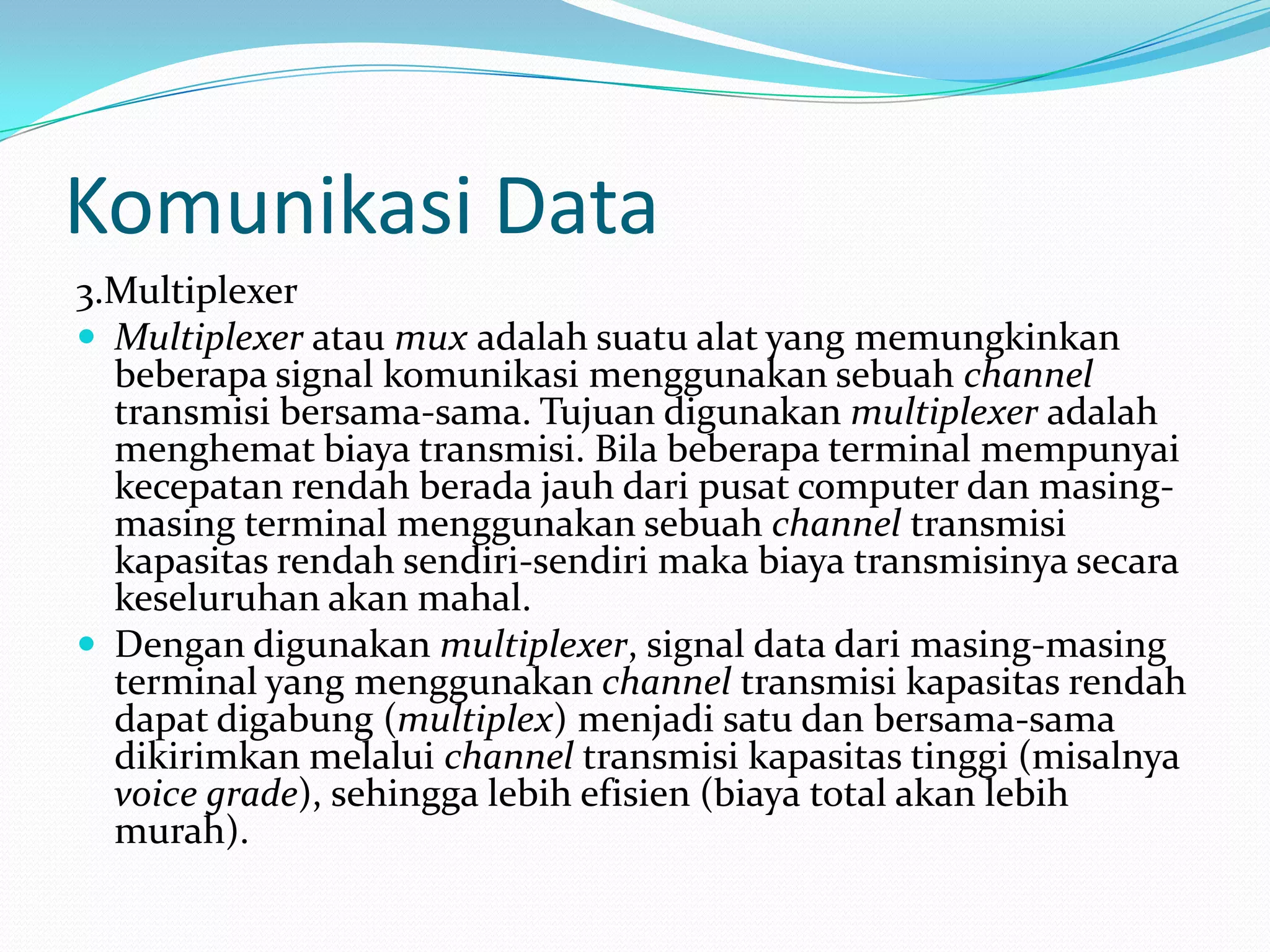

3.Multiplexer
 Multiplexer atau mux adalah suatu alat yang memungkinkan
beberapa signal komunikasi menggunakan sebuah channel
transmisi bersama-sama. Tujuan digunakan multiplexer adalah
menghemat biaya transmisi. Bila beberapa terminal mempunyai
kecepatan rendah berada jauh dari pusat computer dan masing-
masing terminal menggunakan sebuah channel transmisi
kapasitas rendah sendiri-sendiri maka biaya transmisinya secara
keseluruhan akan mahal.

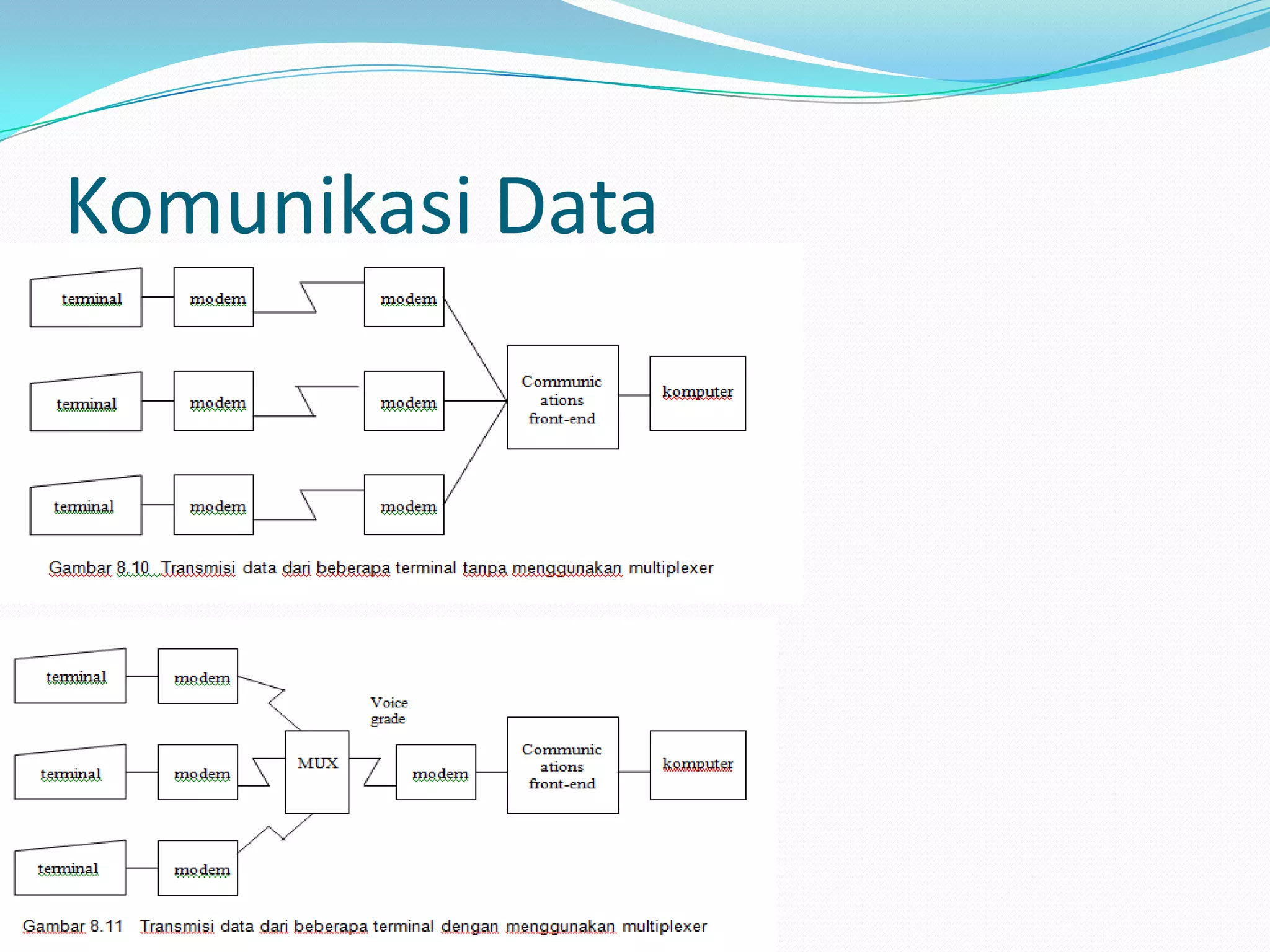

 Dengan digunakan multiplexer, signal data dari masing-masing
terminal yang menggunakan channel transmisi kapasitas rendah
dapat digabung (multiplex) menjadi satu dan bersama-sama
dikirimkan melalui channel transmisi kapasitas tinggi (misalnya
voice grade), sehingga lebih efisien (biaya total akan lebih
murah).

22. Komunikasi Data

23. Komunikasi Data

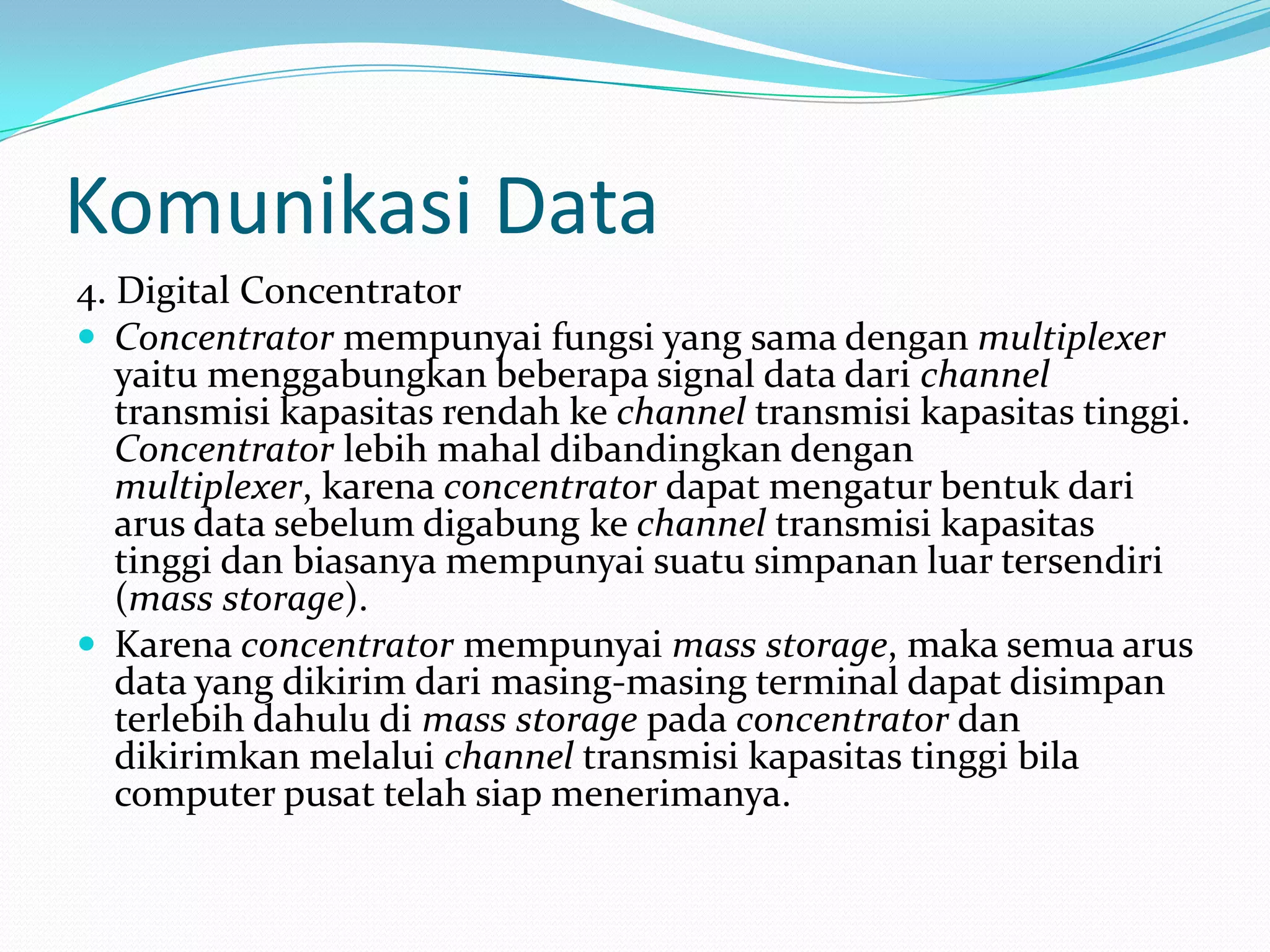

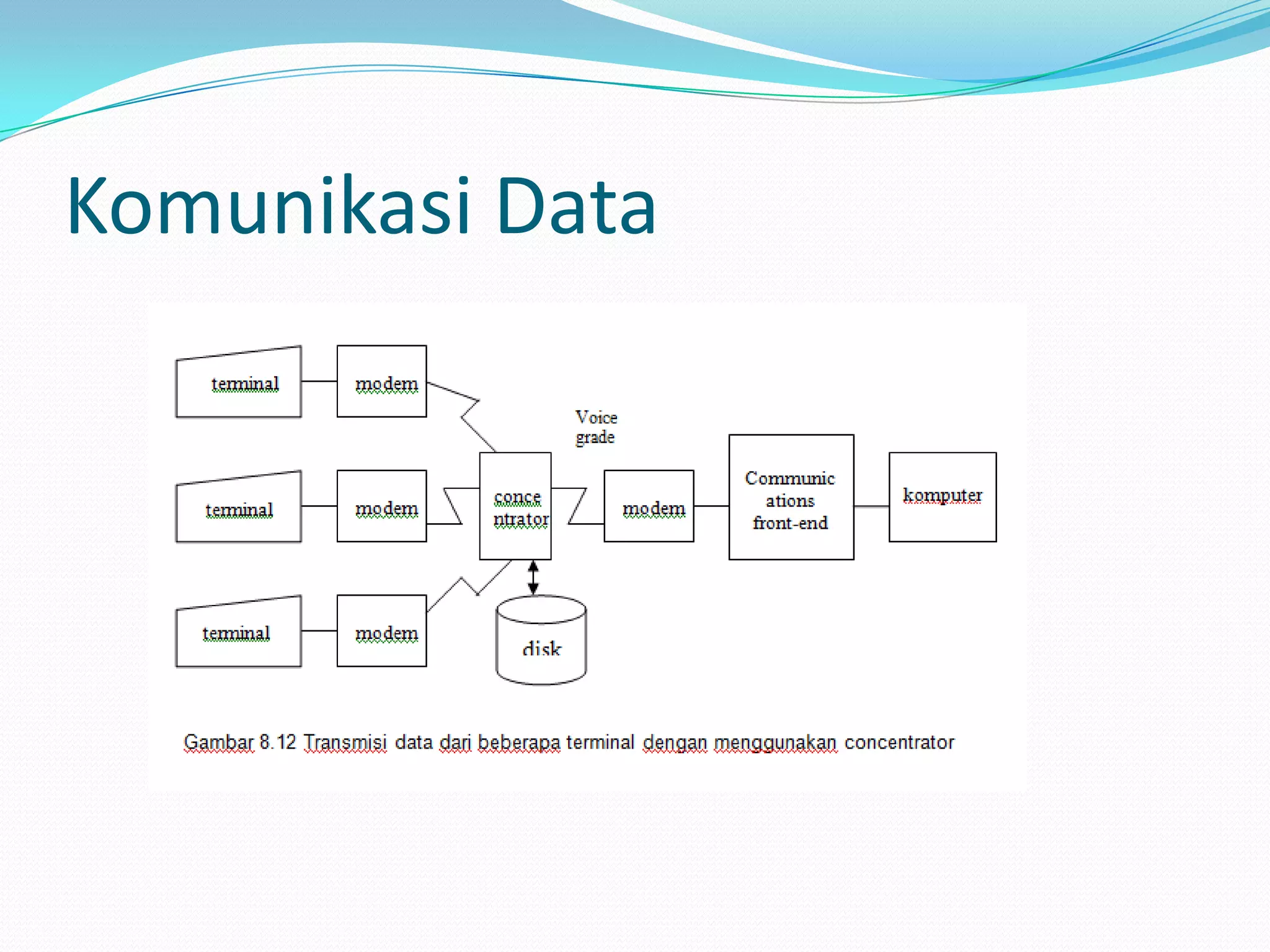

4. Digital Concentrator
 Concentrator mempunyai fungsi yang sama dengan multiplexer
yaitu menggabungkan beberapa signal data dari channel
transmisi kapasitas rendah ke channel transmisi kapasitas tinggi.
Concentrator lebih mahal dibandingkan dengan
multiplexer, karena concentrator dapat mengatur bentuk dari
arus data sebelum digabung ke channel transmisi kapasitas
tinggi dan biasanya mempunyai suatu simpanan luar tersendiri
(mass storage).
 Karena concentrator mempunyai mass storage, maka semua arus
data yang dikirim dari masing-masing terminal dapat disimpan
terlebih dahulu di mass storage pada concentrator dan
dikirimkan melalui channel transmisi kapasitas tinggi bila
computer pusat telah siap menerimanya.

24. Komunikasi Data

25. Komunikasi Data

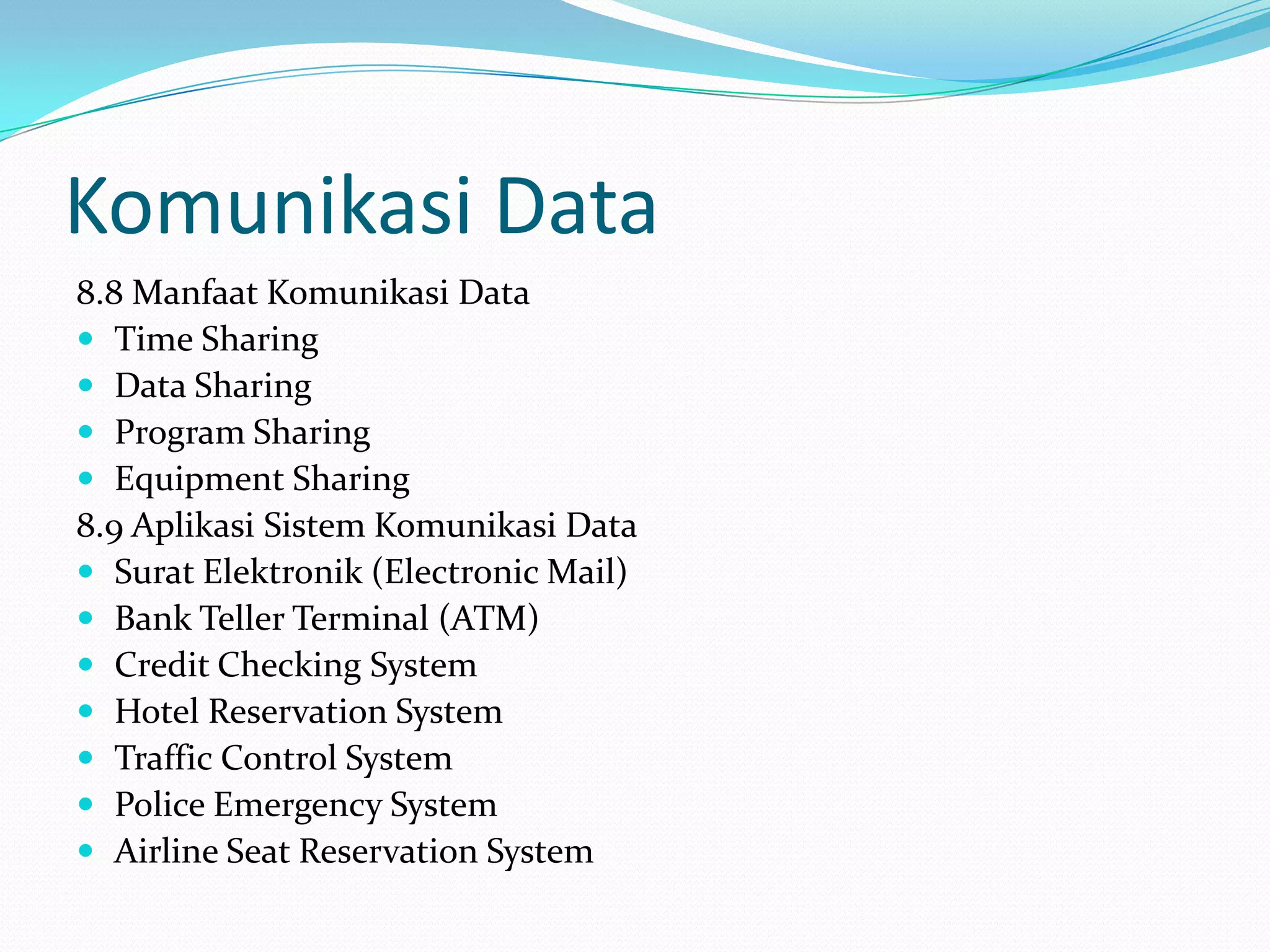

8.8 Manfaat Komunikasi Data
 Time Sharing
 Data Sharing
 Program Sharing
 Equipment Sharing
8.9 Aplikasi Sistem Komunikasi Data
 Surat Elektronik (Electronic Mail)
 Bank Teller Terminal (ATM)
 Credit Checking System
 Hotel Reservation System
 Traffic Control System
 Police Emergency System
 Airline Seat Reservation System

26. Komunikasi Data

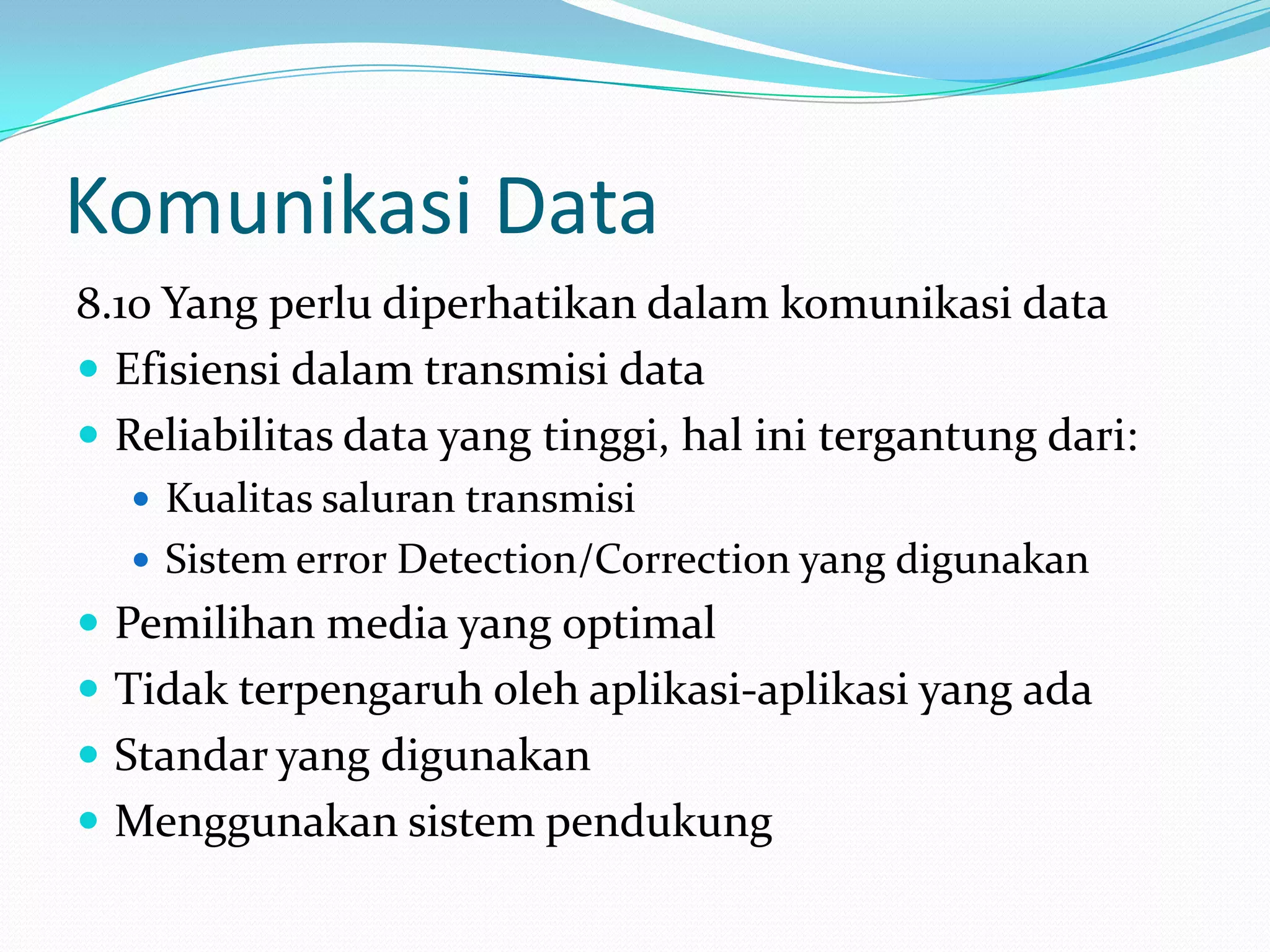

8.10 Yang perlu diperhatikan dalam komunikasi data
 Efisiensi dalam transmisi data
 Reliabilitas data yang tinggi, hal ini tergantung dari:
 Kualitas saluran transmisi
 Sistem error Detection/Correction yang digunakan
 Pemilihan media yang optimal
 Tidak terpengaruh oleh aplikasi-aplikasi yang ada
 Standar yang digunakan
 Menggunakan sistem pendukung
