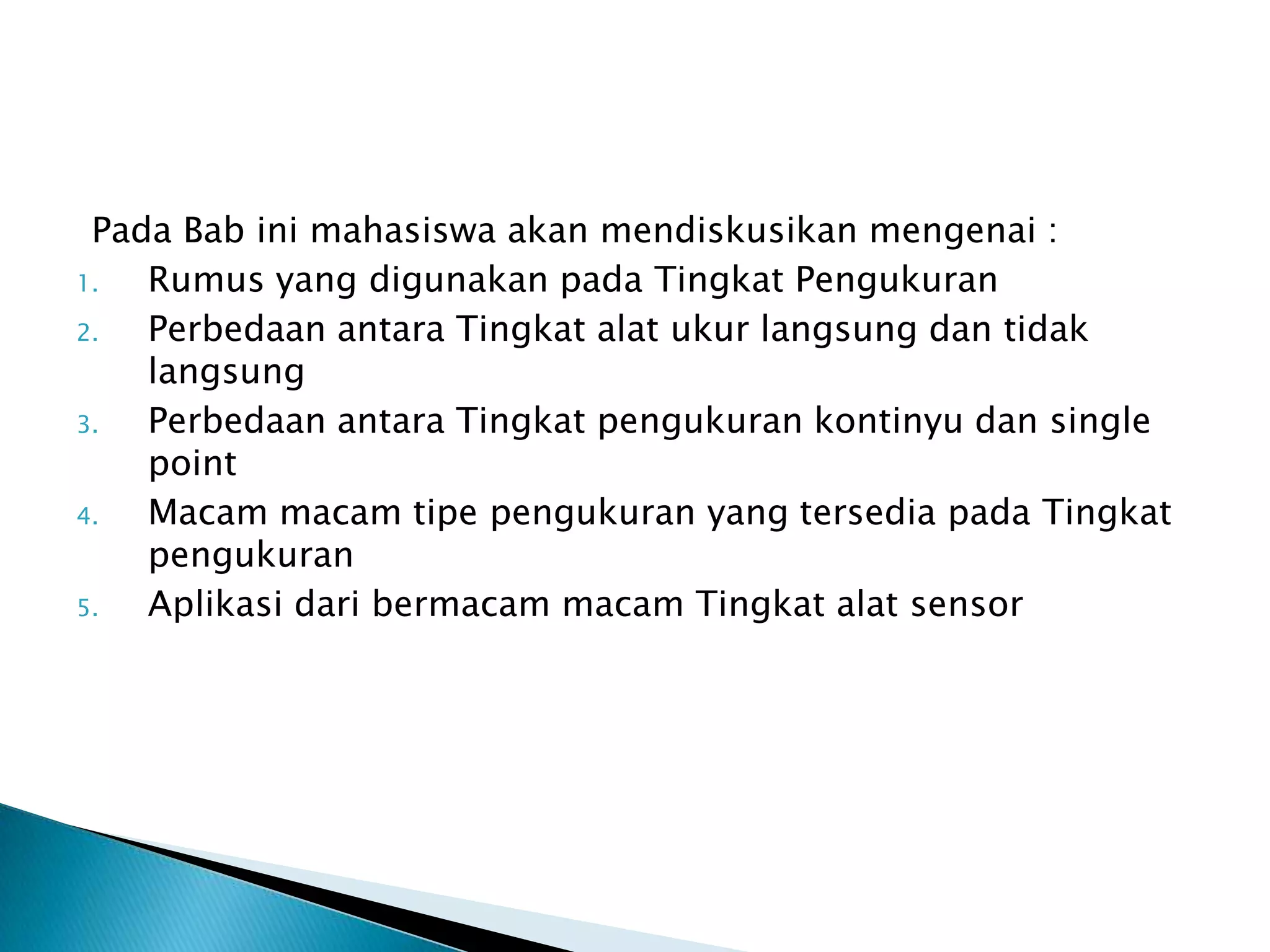

2. Pada Bab ini mahasiswa akan mendiskusikan mengenai :
1. Rumus yang digunakan pada Tingkat Pengukuran
2. Perbedaan antara Tingkat alat ukur langsung dan tidak
langsung
3. Perbedaan antara Tingkat pengukuran kontinyu dan single
point
4. Macam macam tipe pengukuran yang tersedia pada Tingkat
pengukuran
5. Aplikasi dari bermacam macam Tingkat alat sensor

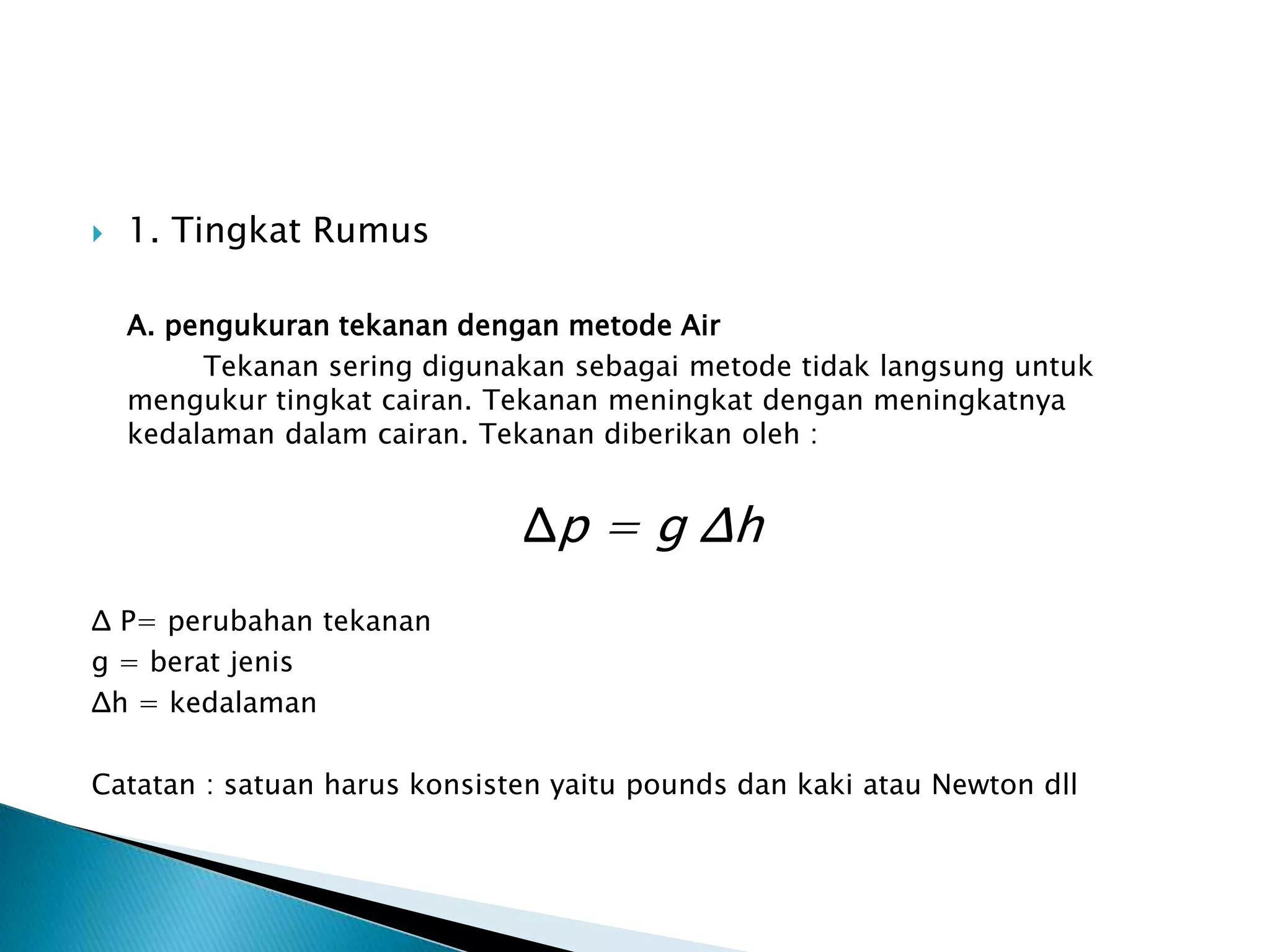

3.  1. Tingkat Rumus
A. pengukuran tekanan dengan metode Air
Tekanan sering digunakan sebagai metode tidak langsung untuk
mengukur tingkat cairan. Tekanan meningkat dengan meningkatnya
kedalaman dalam cairan. Tekanan diberikan oleh :
Δp = g Δh
Δ P= perubahan tekanan
g = berat jenis
Δh = kedalaman
Catatan : satuan harus konsisten yaitu pounds dan kaki atau Newton dll

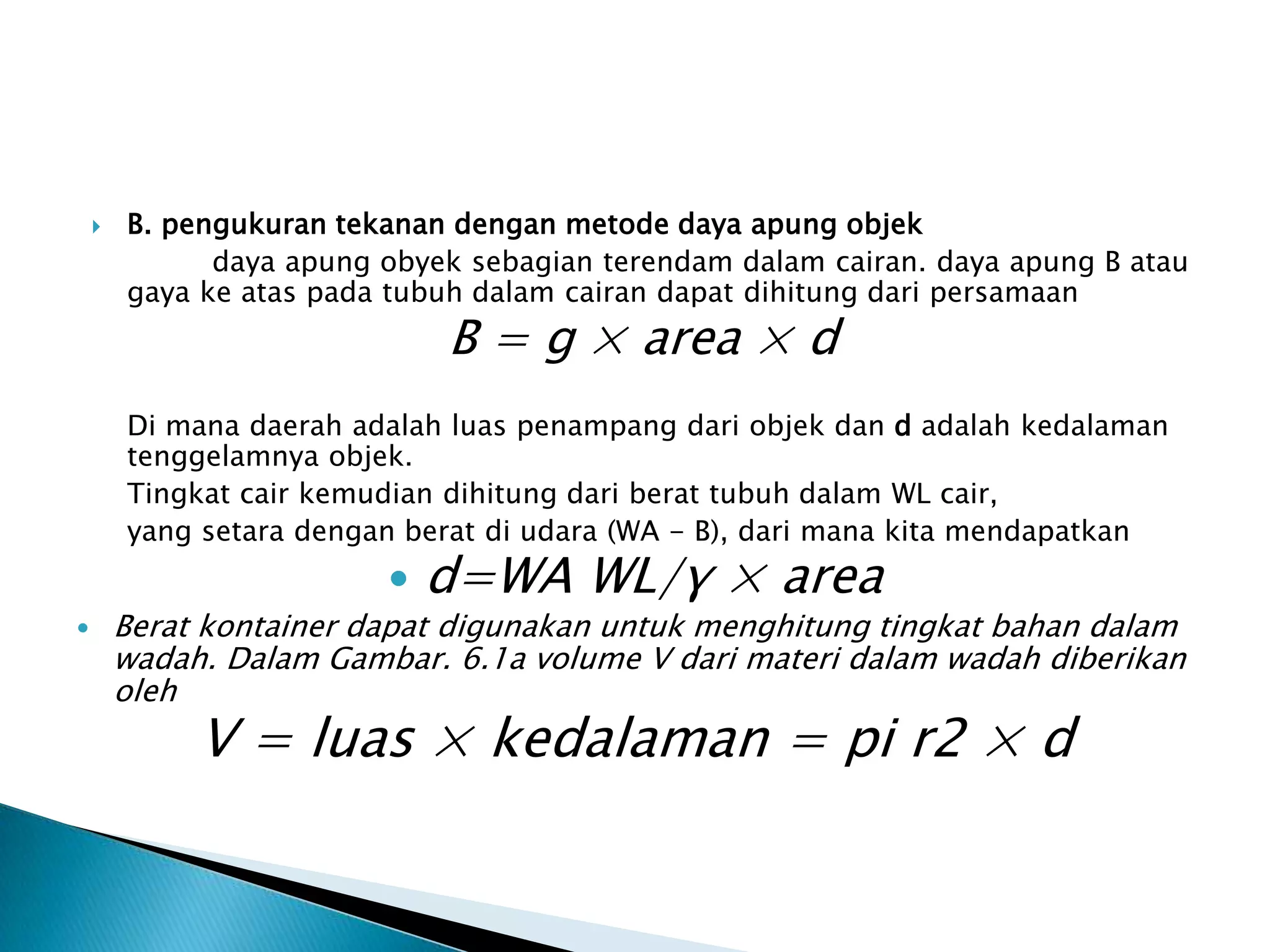

4.  B. pengukuran tekanan dengan metode daya apung objek
daya apung obyek sebagian terendam dalam cairan. daya apung B atau
gaya ke atas pada tubuh dalam cairan dapat dihitung dari persamaan
B = g × area × d
Di mana daerah adalah luas penampang dari objek dan d adalah kedalaman
tenggelamnya objek.
Tingkat cair kemudian dihitung dari berat tubuh dalam WL cair,
yang setara dengan berat di udara (WA - B), dari mana kita mendapatkan
 d=WA WL/γ × area

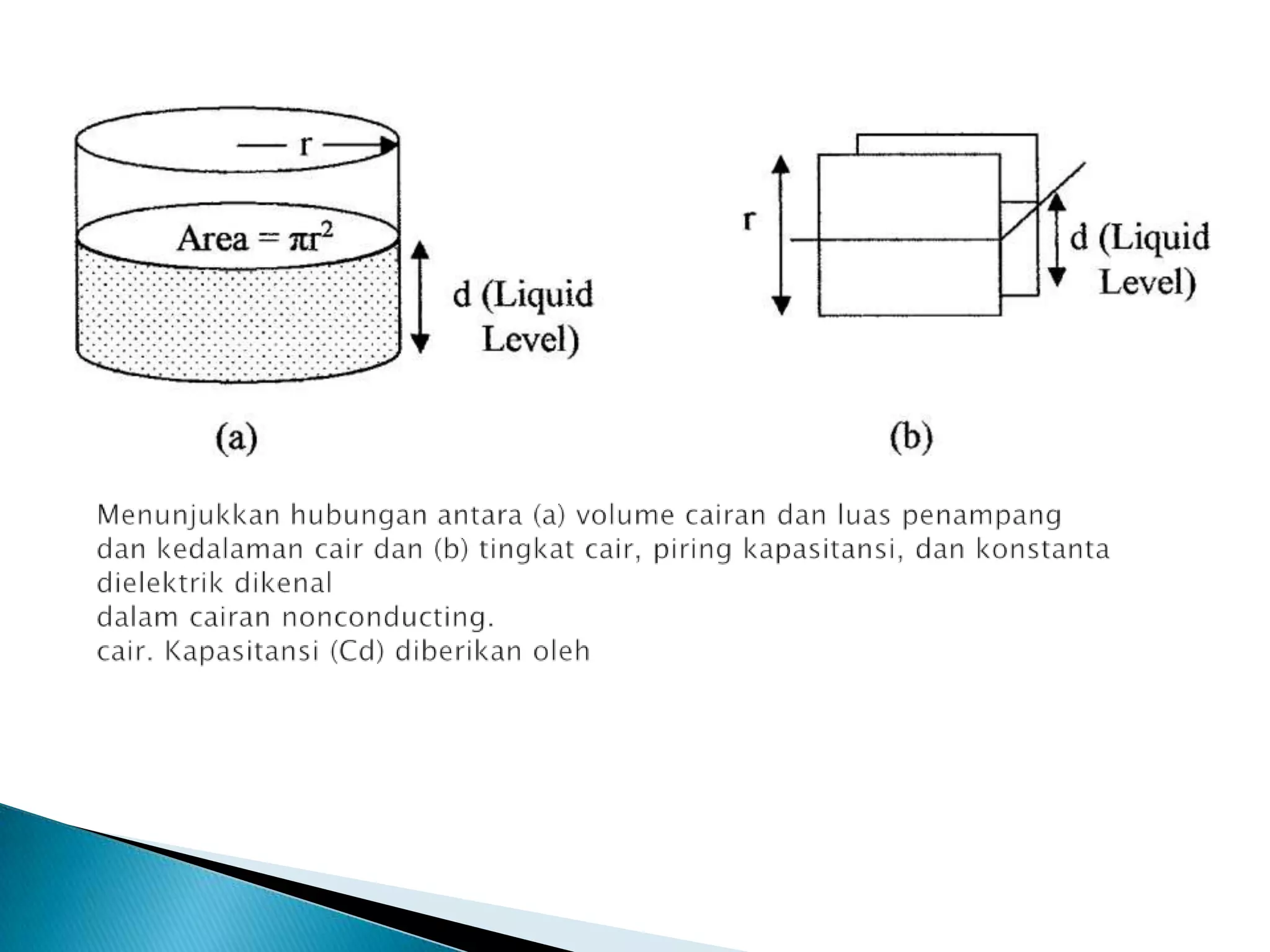

 Berat kontainer dapat digunakan untuk menghitung tingkat bahan dalam
wadah. Dalam Gambar. 6.1a volume V dari materi dalam wadah diberikan
oleh
V = luas × kedalaman = pi r2 × d

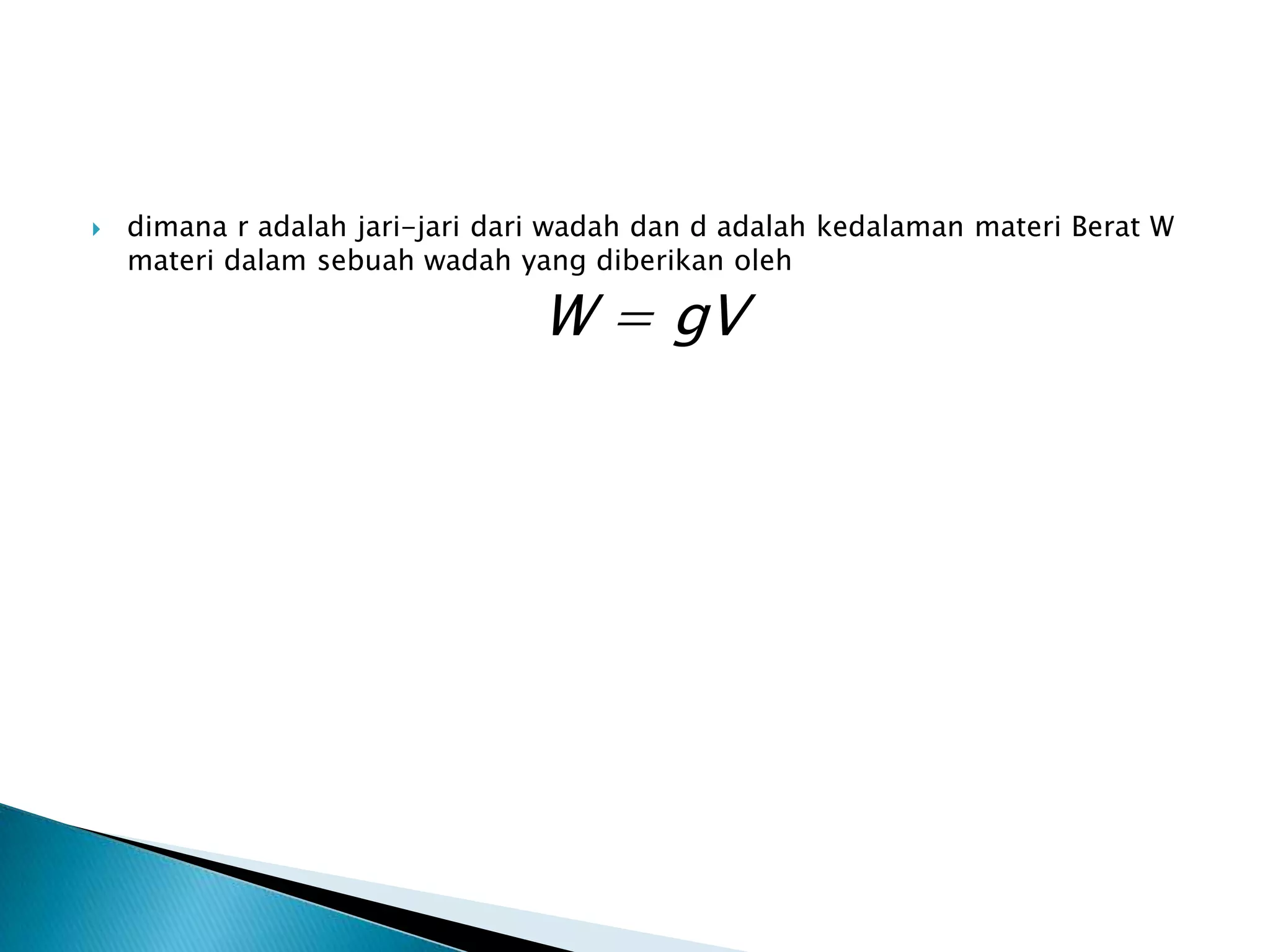

5.  dimana r adalah jari-jari dari wadah dan d adalah kedalaman materi Berat W
materi dalam sebuah wadah yang diberikan oleh
W = gV

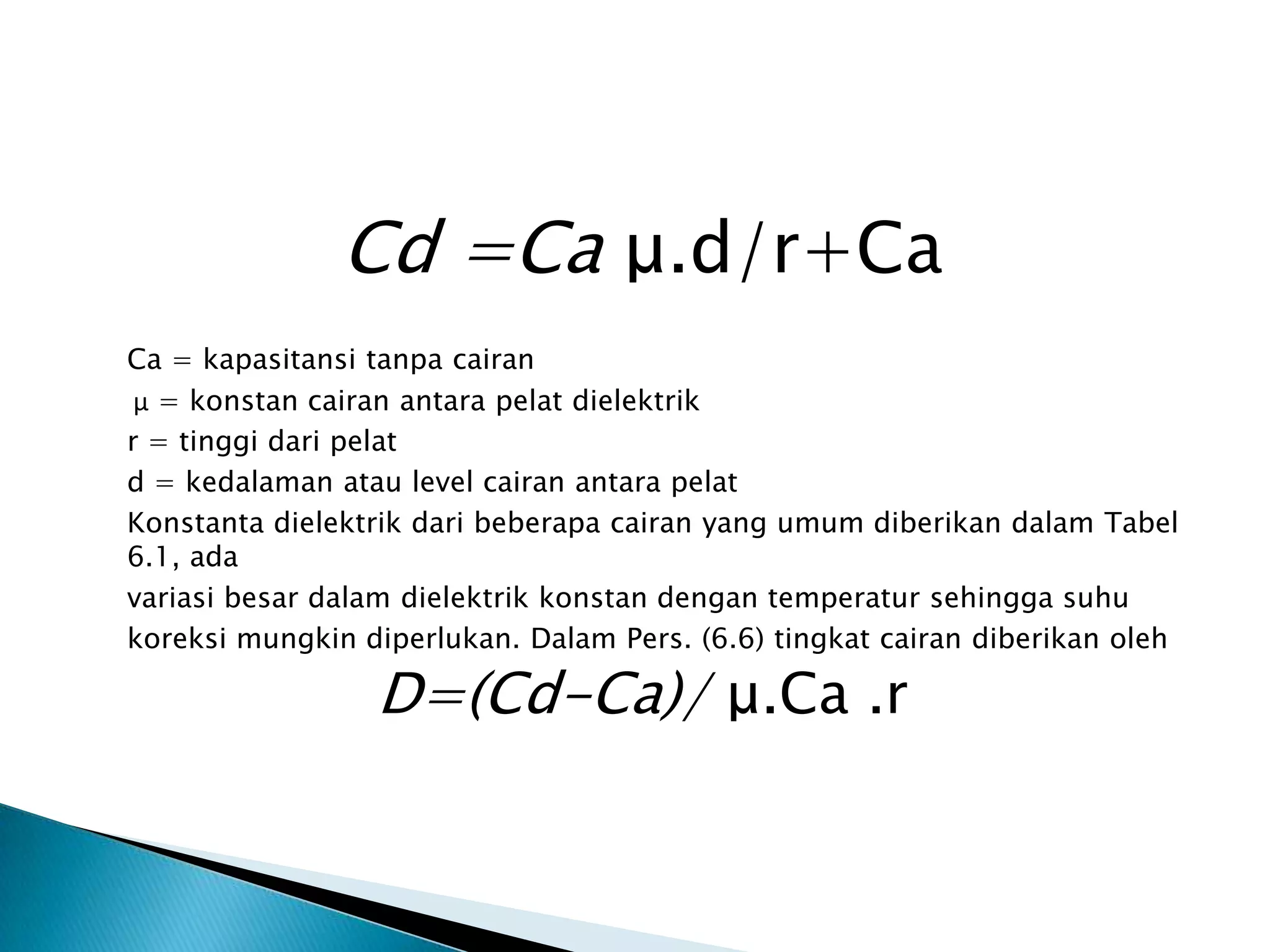

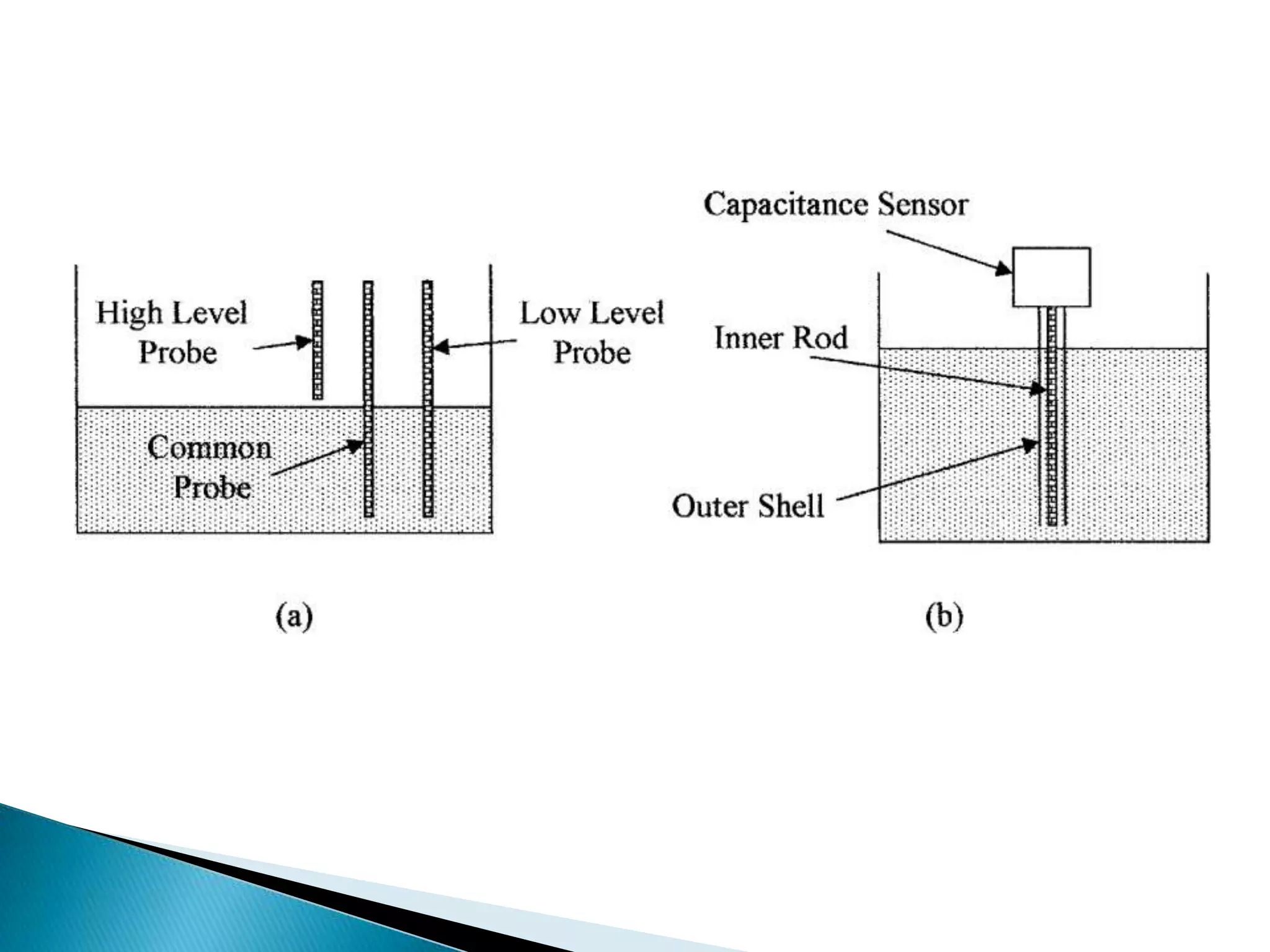

7. Cd =Ca μ.d/r+Ca
Ca = kapasitansi tanpa cairan
μ = konstan cairan antara pelat dielektrik
r = tinggi dari pelat
d = kedalaman atau level cairan antara pelat
Konstanta dielektrik dari beberapa cairan yang umum diberikan dalam Tabel
6.1, ada
variasi besar dalam dielektrik konstan dengan temperatur sehingga suhu
koreksi mungkin diperlukan. Dalam Pers. (6.6) tingkat cairan diberikan oleh
D=(Cd-Ca)/ μ.Ca .r

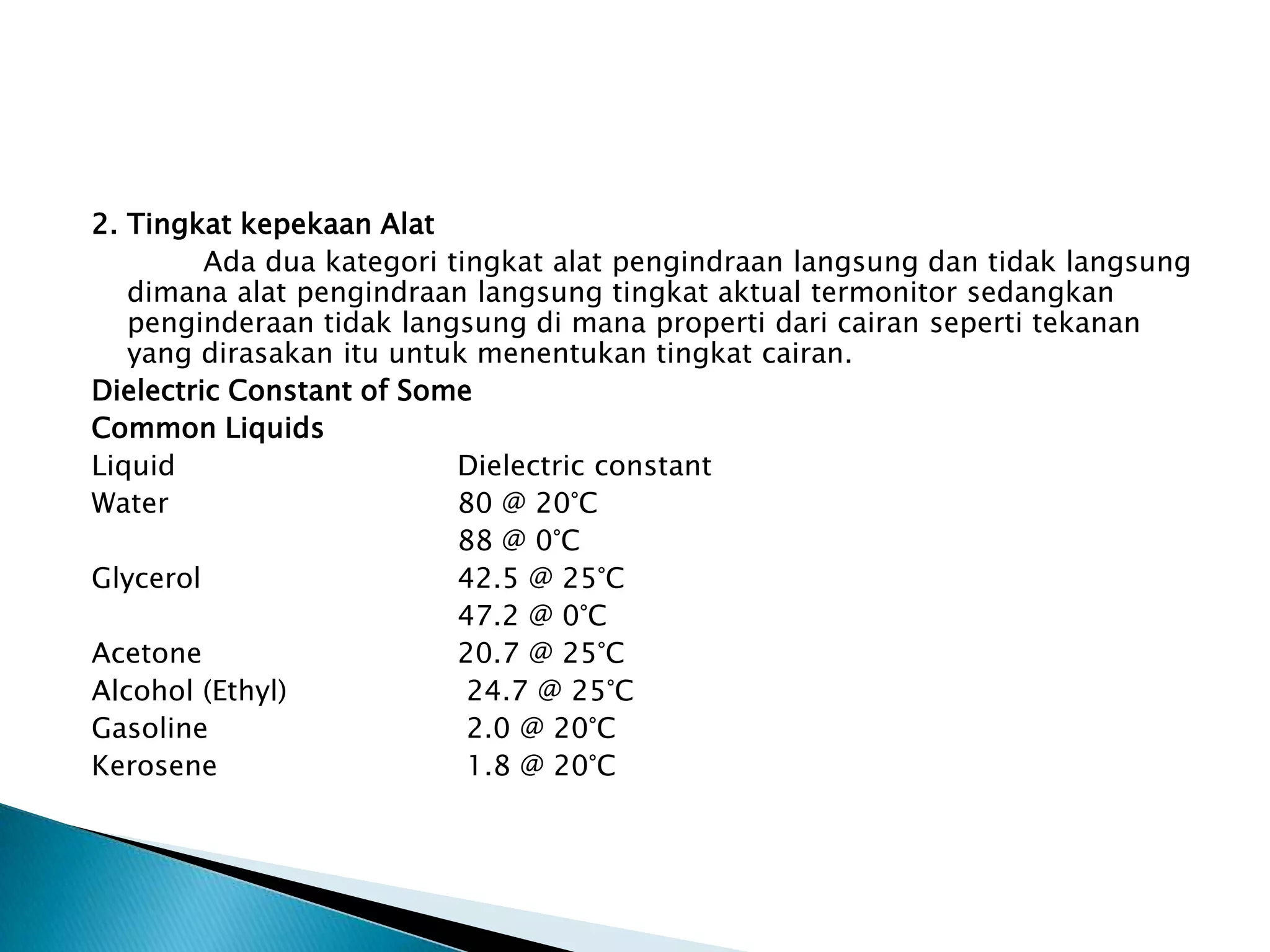

8. 2. Tingkat kepekaan Alat
Ada dua kategori tingkat alat pengindraan langsung dan tidak langsung
dimana alat pengindraan langsung tingkat aktual termonitor sedangkan
penginderaan tidak langsung di mana properti dari cairan seperti tekanan
yang dirasakan itu untuk menentukan tingkat cairan.
Dielectric Constant of Some
Common Liquids
Liquid Dielectric constant
Water 80 @ 20°C
88 @ 0°C
Glycerol 42.5 @ 25°C
47.2 @ 0°C
Acetone 20.7 @ 25°C
Alcohol (Ethyl) 24.7 @ 25°C
Gasoline 2.0 @ 20°C
Kerosene 1.8 @ 20°C

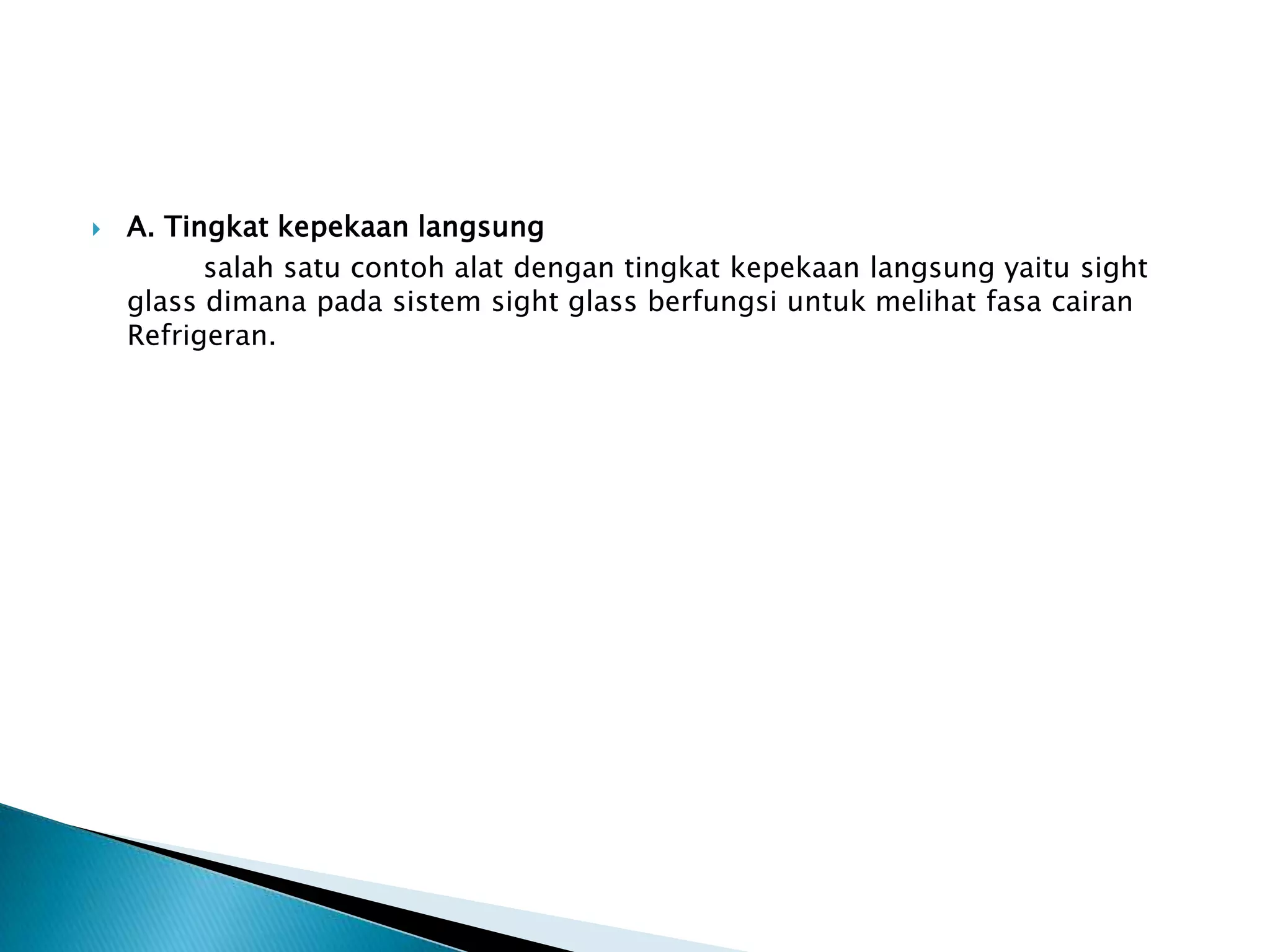

9.  A. Tingkat kepekaan langsung
salah satu contoh alat dengan tingkat kepekaan langsung yaitu sight
glass dimana pada sistem sight glass berfungsi untuk melihat fasa cairan
Refrigeran.

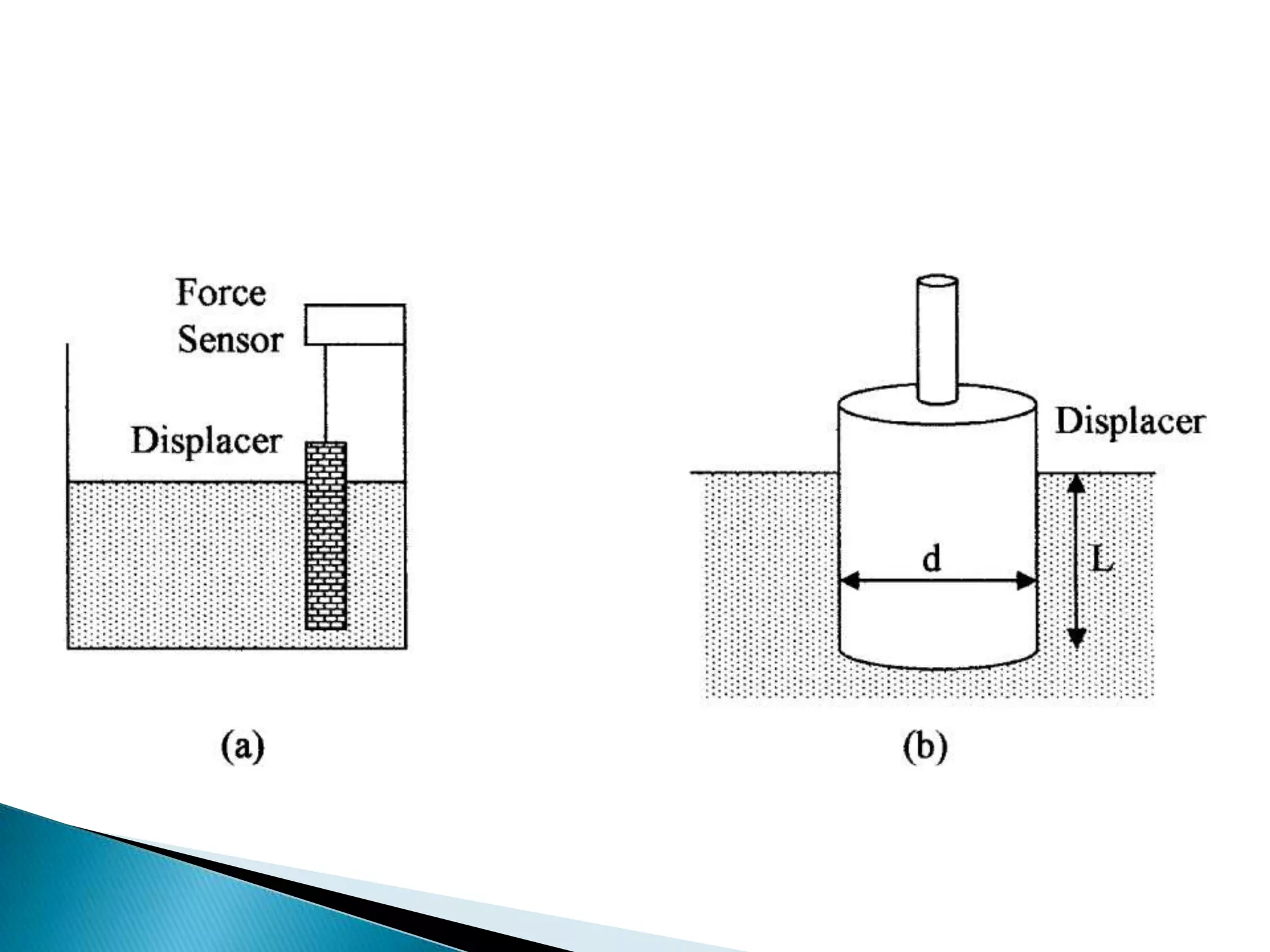

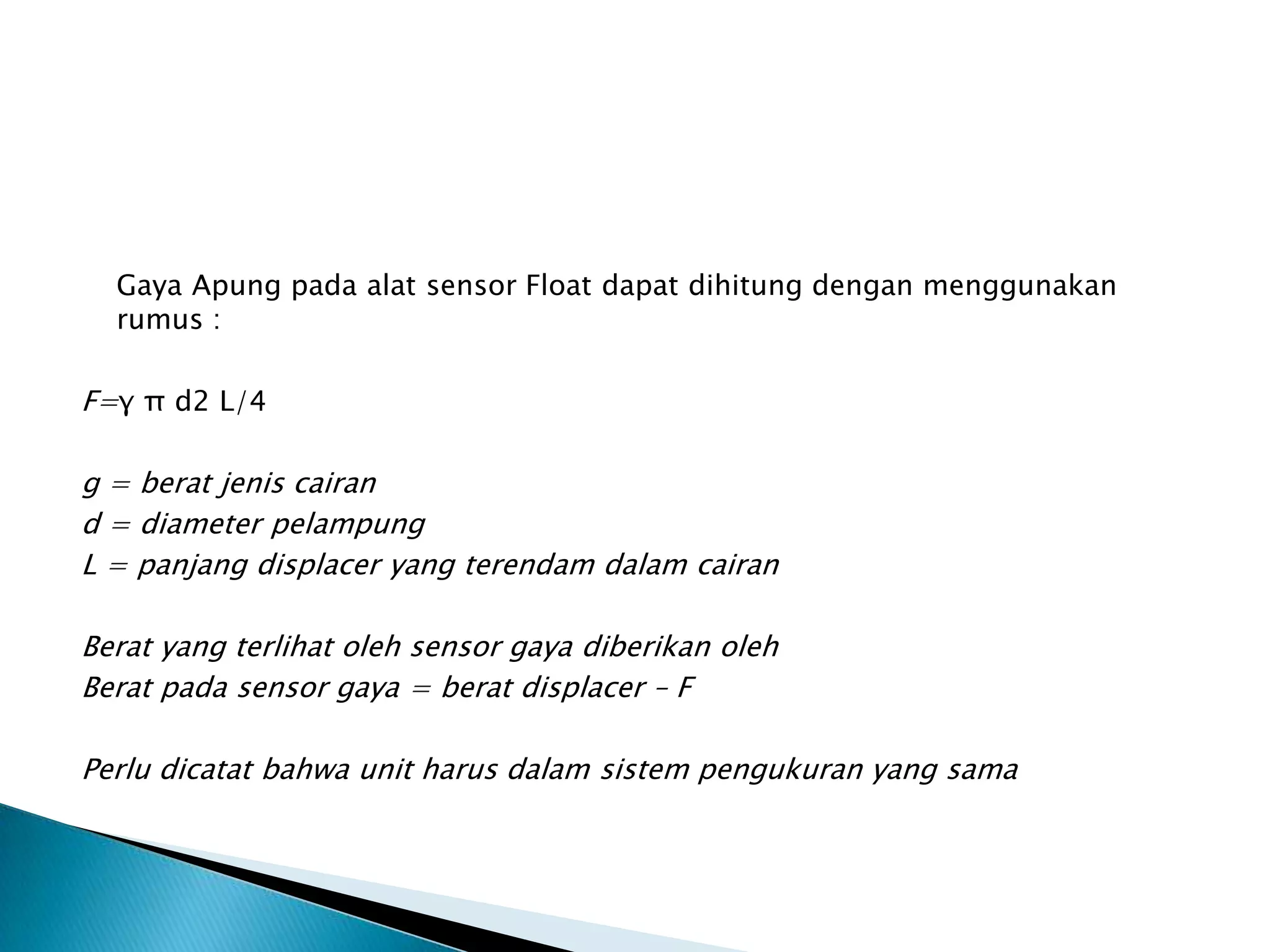

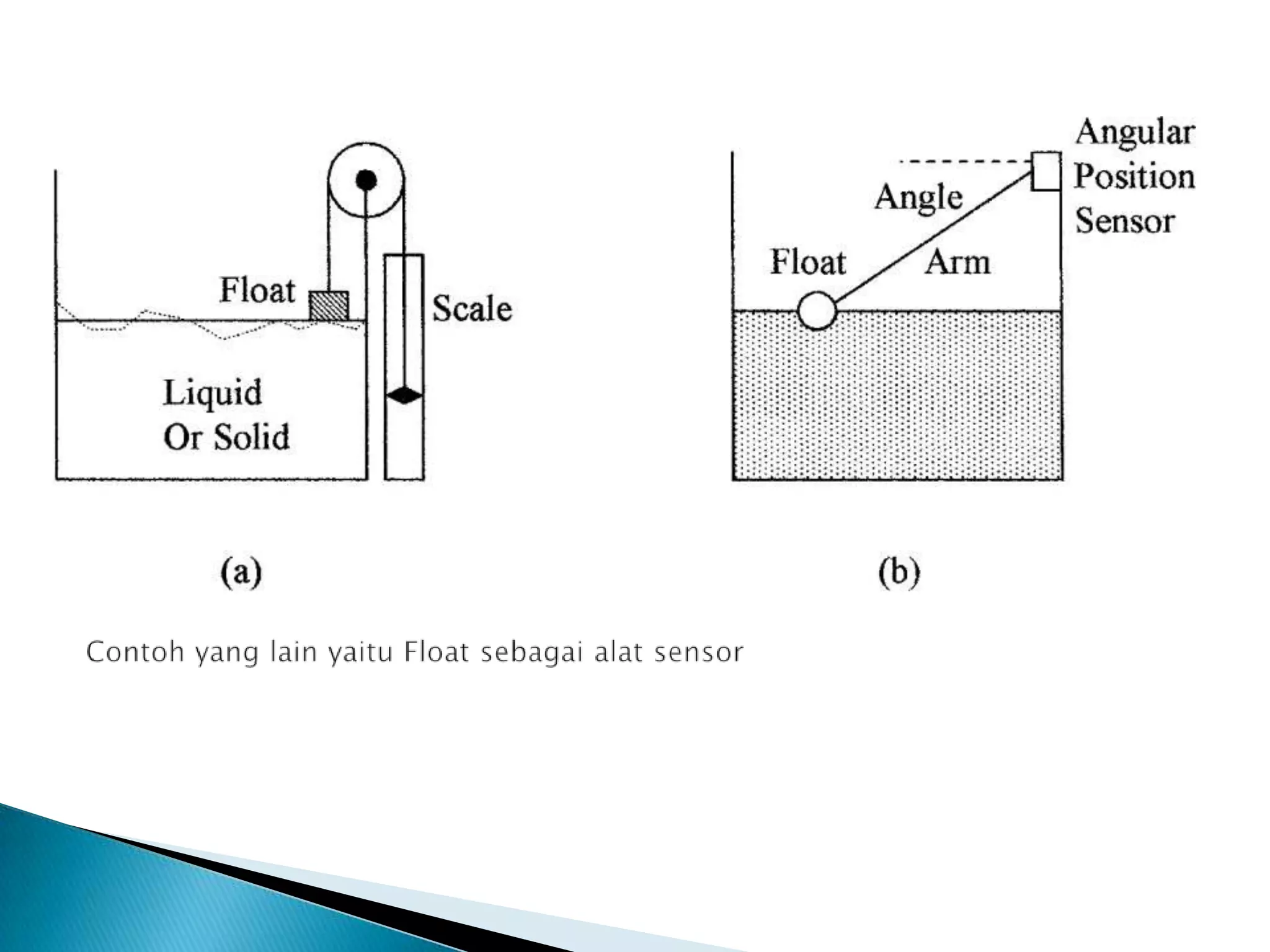

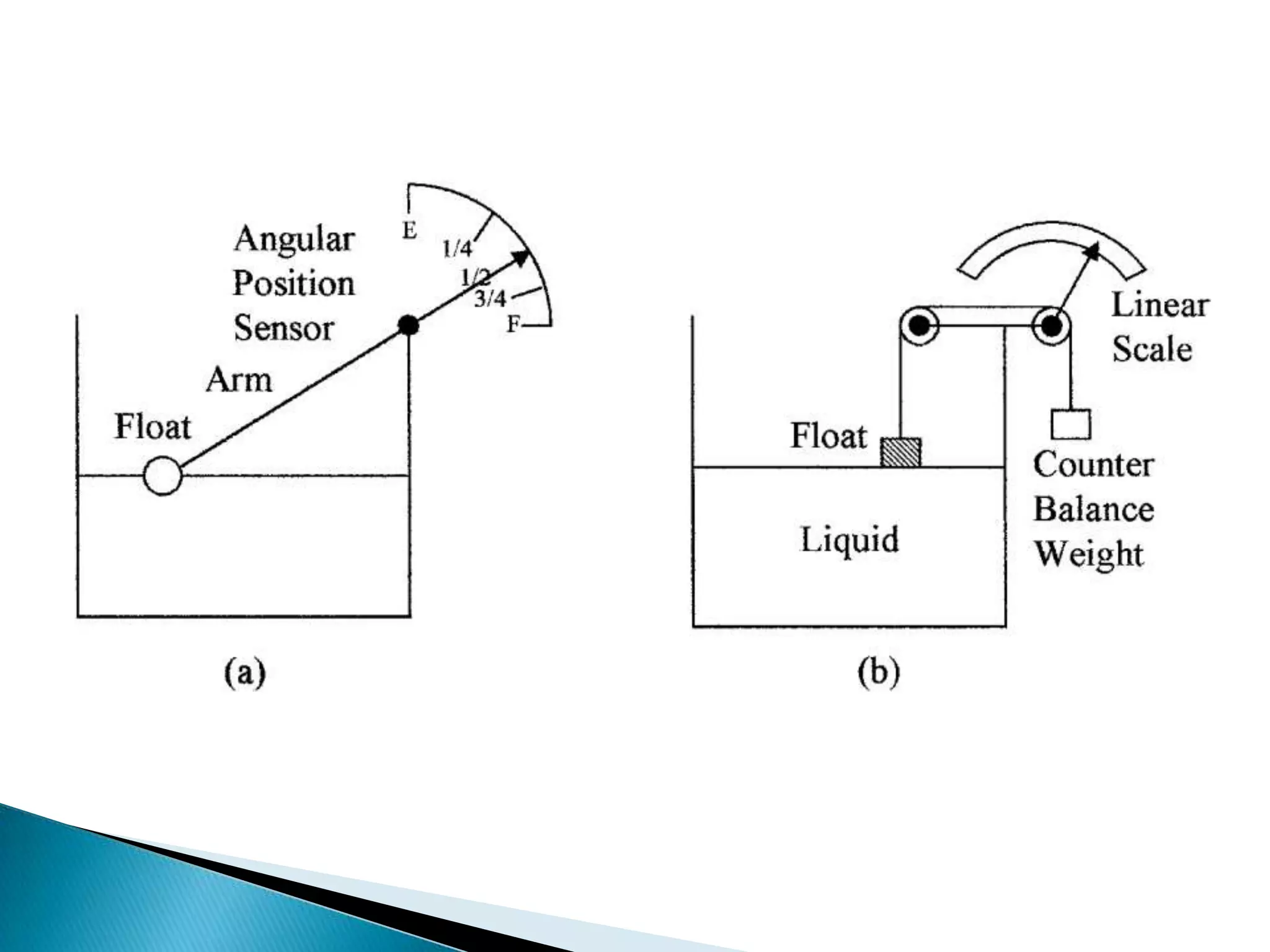

13. Gaya Apung pada alat sensor Float dapat dihitung dengan menggunakan
rumus :
F=γ π d2 L/4
g = berat jenis cairan
d = diameter pelampung
L = panjang displacer yang terendam dalam cairan
Berat yang terlihat oleh sensor gaya diberikan oleh
Berat pada sensor gaya = berat displacer – F
Perlu dicatat bahwa unit harus dalam sistem pengukuran yang sama

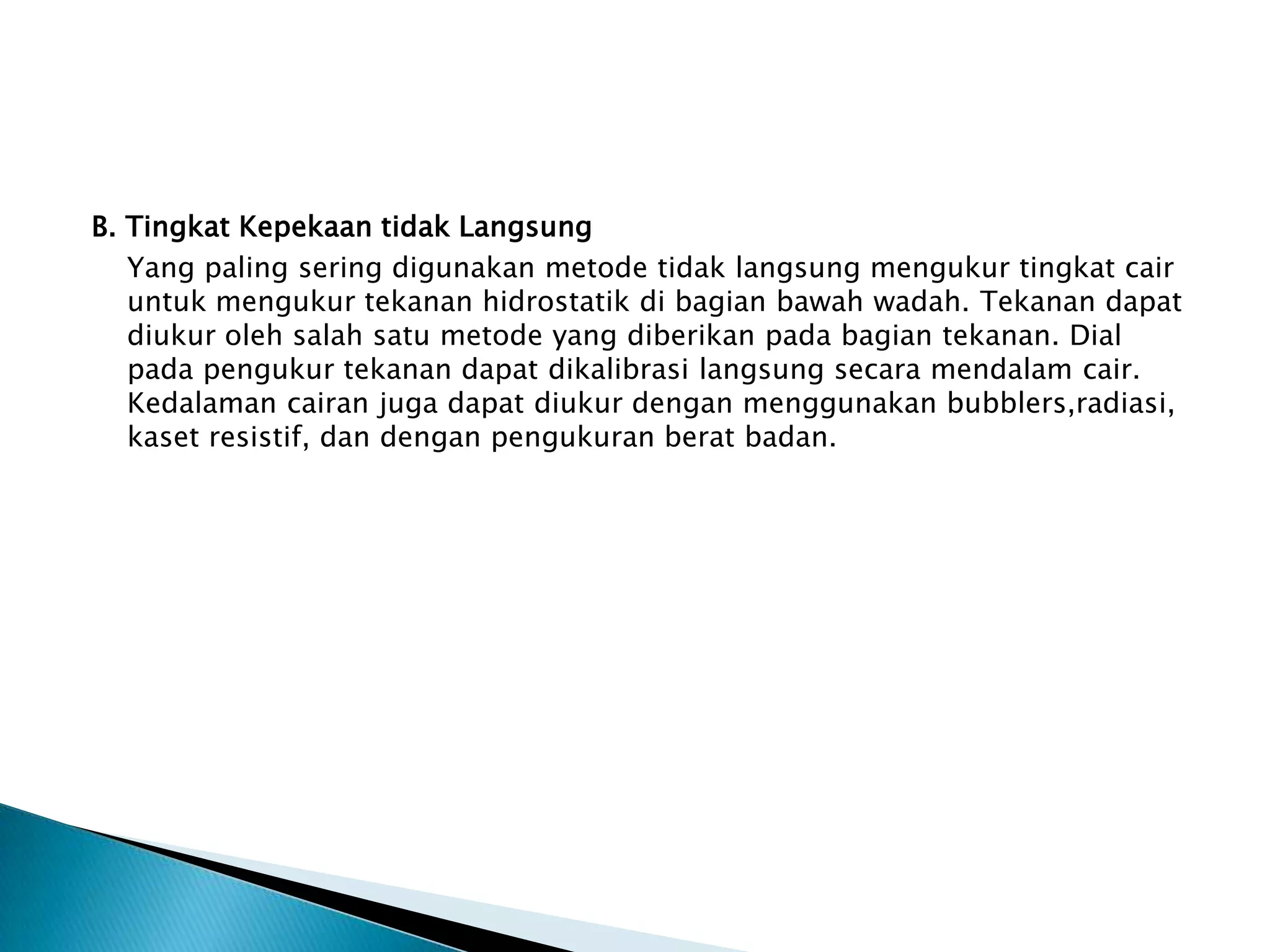

15. B. Tingkat Kepekaan tidak Langsung
Yang paling sering digunakan metode tidak langsung mengukur tingkat cair
untuk mengukur tekanan hidrostatik di bagian bawah wadah. Tekanan dapat
diukur oleh salah satu metode yang diberikan pada bagian tekanan. Dial
pada pengukur tekanan dapat dikalibrasi langsung secara mendalam cair.
Kedalaman cairan juga dapat diukur dengan menggunakan bubblers,radiasi,
kaset resistif, dan dengan pengukuran berat badan.

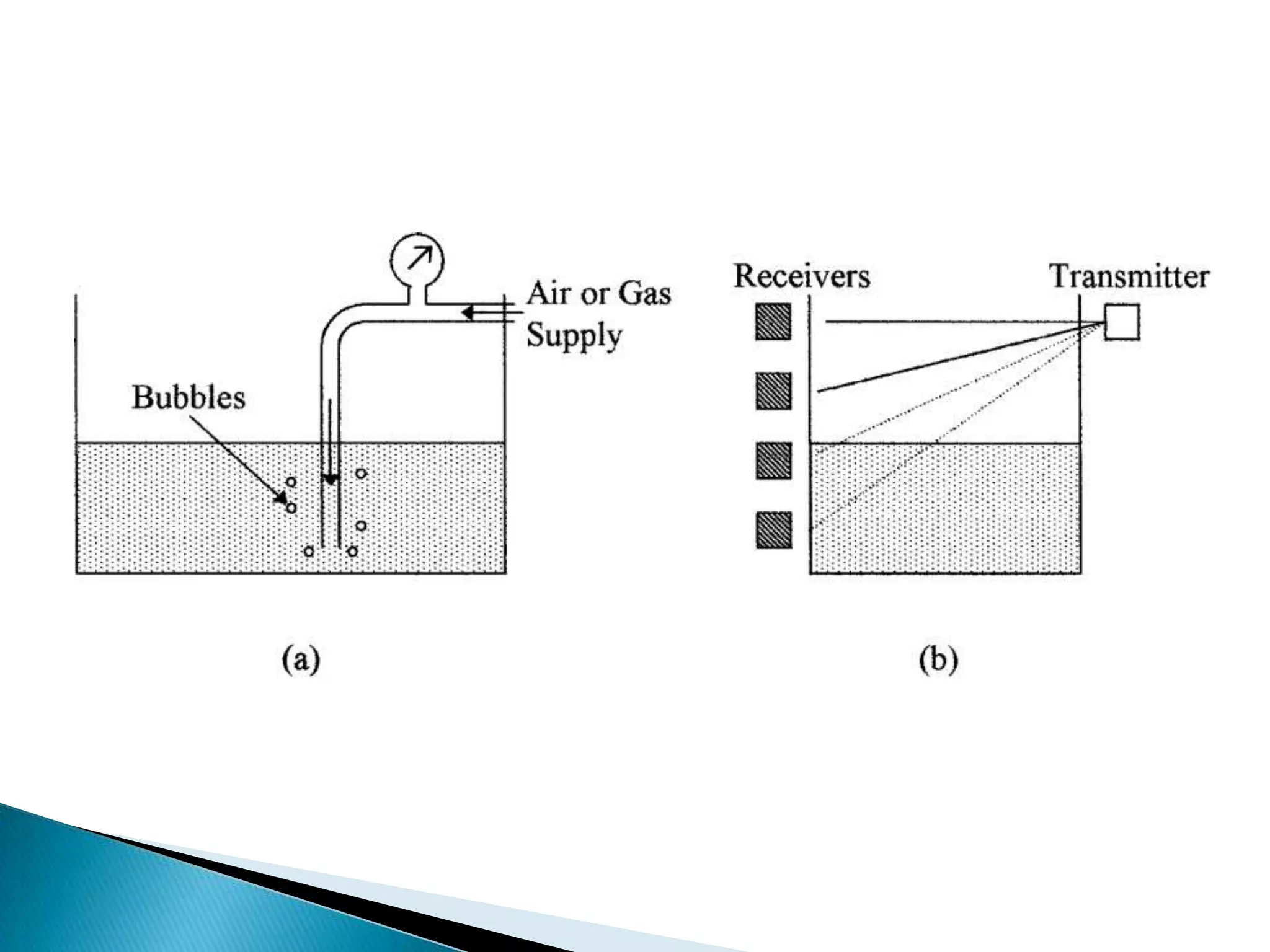

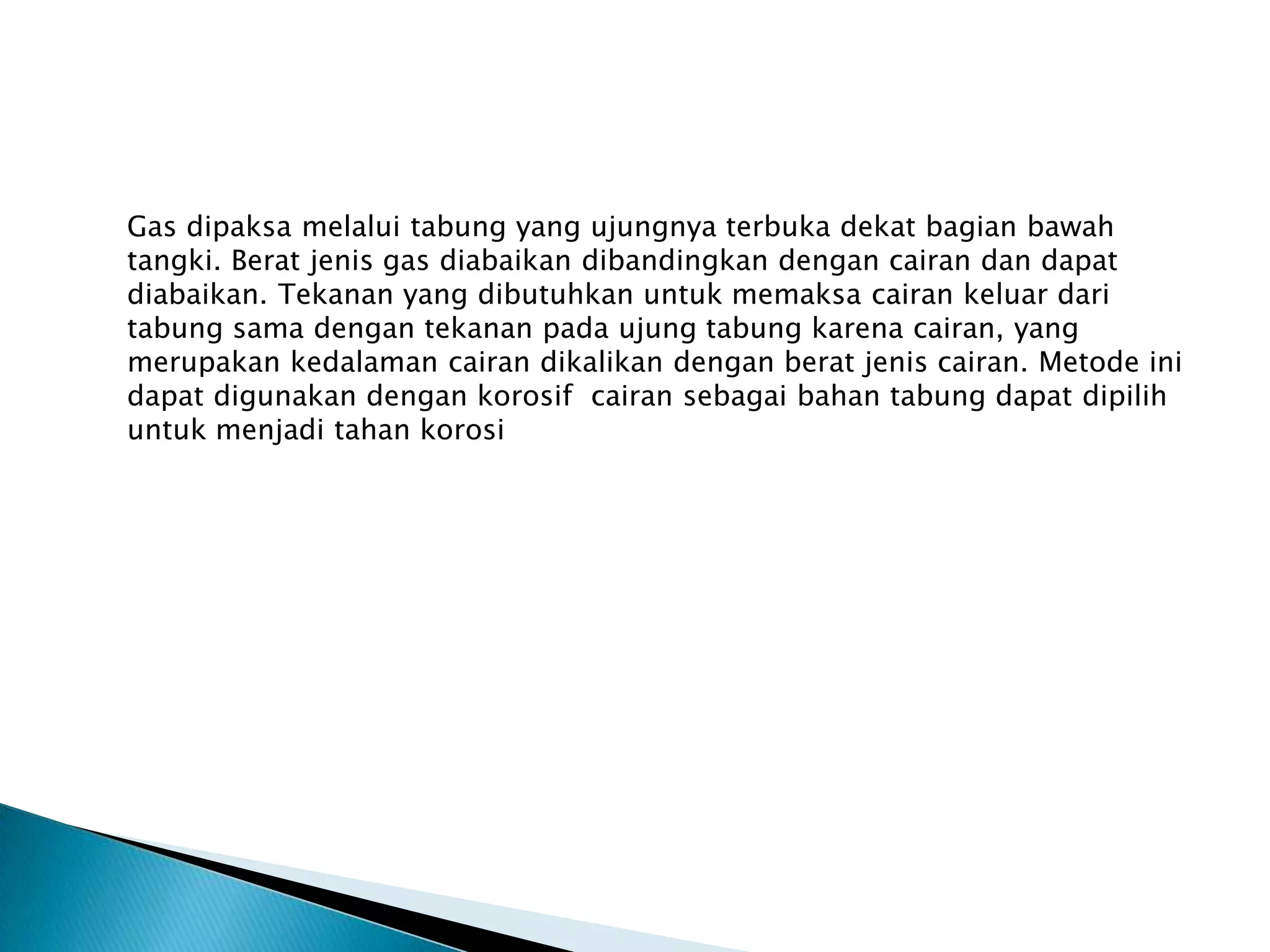

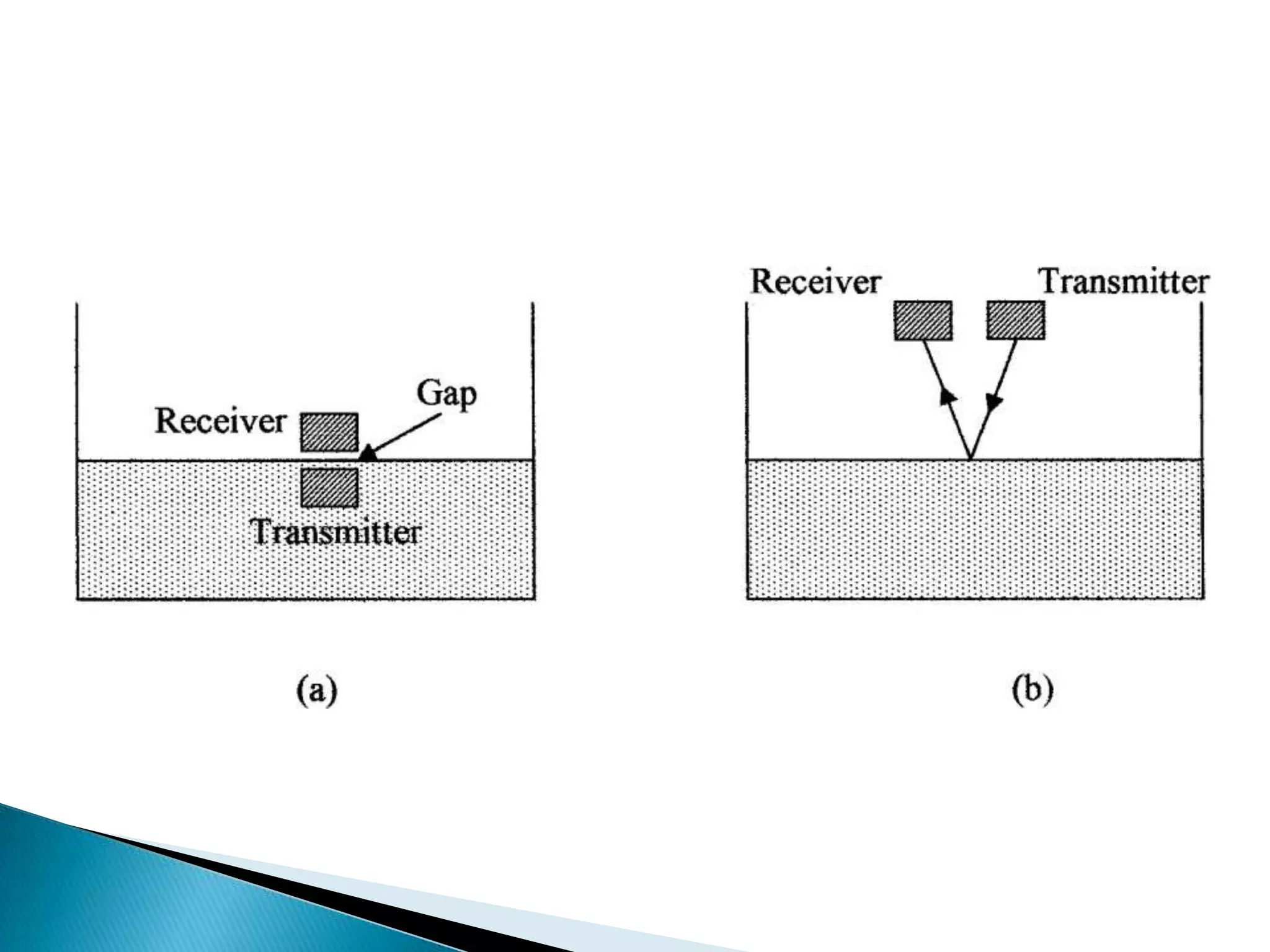

17. Gas dipaksa melalui tabung yang ujungnya terbuka dekat bagian bawah
tangki. Berat jenis gas diabaikan dibandingkan dengan cairan dan dapat
diabaikan. Tekanan yang dibutuhkan untuk memaksa cairan keluar dari
tabung sama dengan tekanan pada ujung tabung karena cairan, yang
merupakan kedalaman cairan dikalikan dengan berat jenis cairan. Metode ini
dapat digunakan dengan korosif cairan sebagai bahan tabung dapat dipilih
untuk menjadi tahan korosi

19. Metode Radiasi kadang-kadang digunakan dalam kasus di mana cairan
korosif, sangat panas, atau merugikan memasang sensor. Untuk pengukuran
tunggal-titik hanya satu transmitter dan detektor diperlukan. Jika beberapa
tingkatan single-point diperlukan, detektor akan diperlukan untuk setiap
tingkat pengukuran seperti yang ditunjukkan dalam.

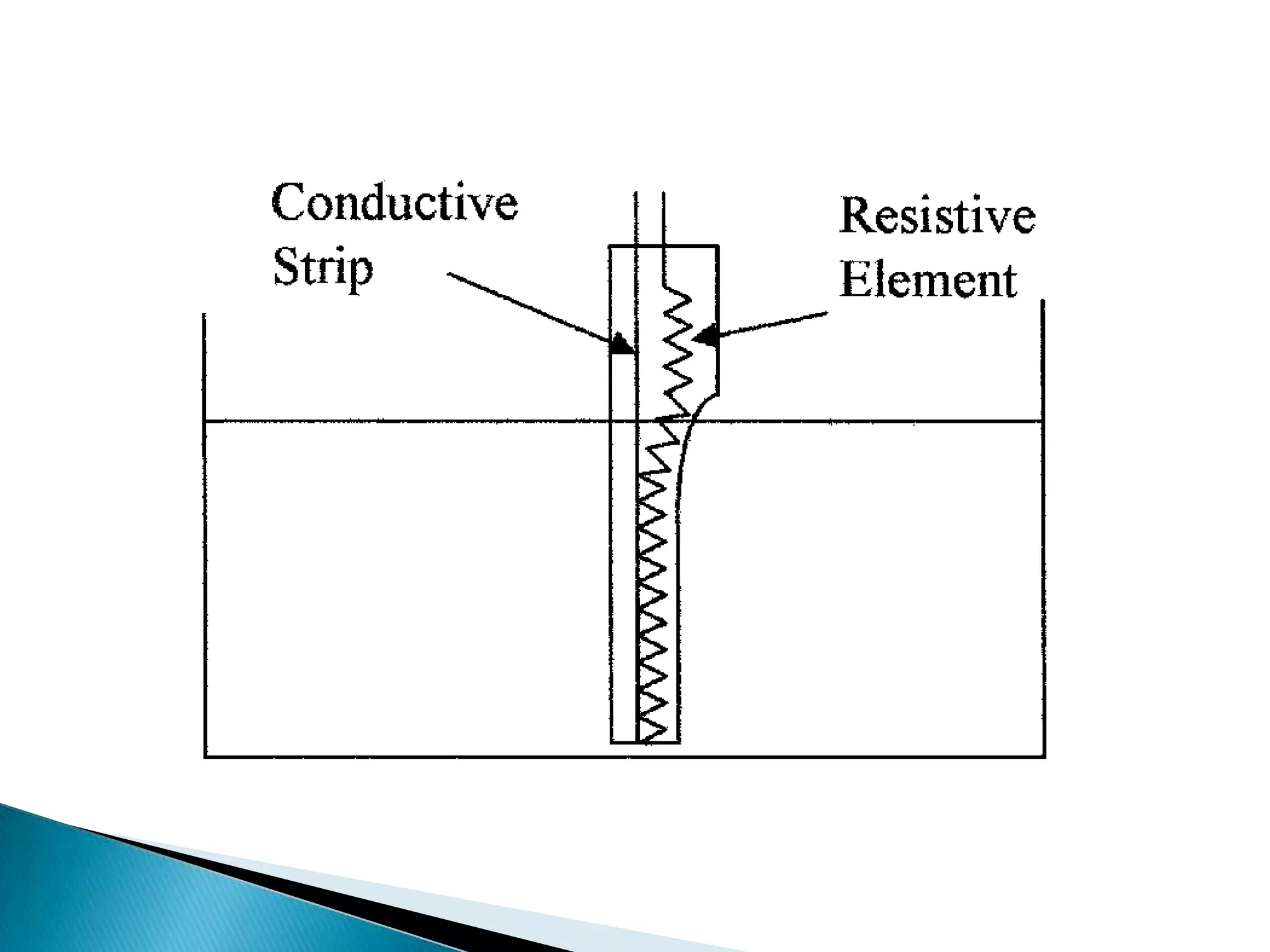

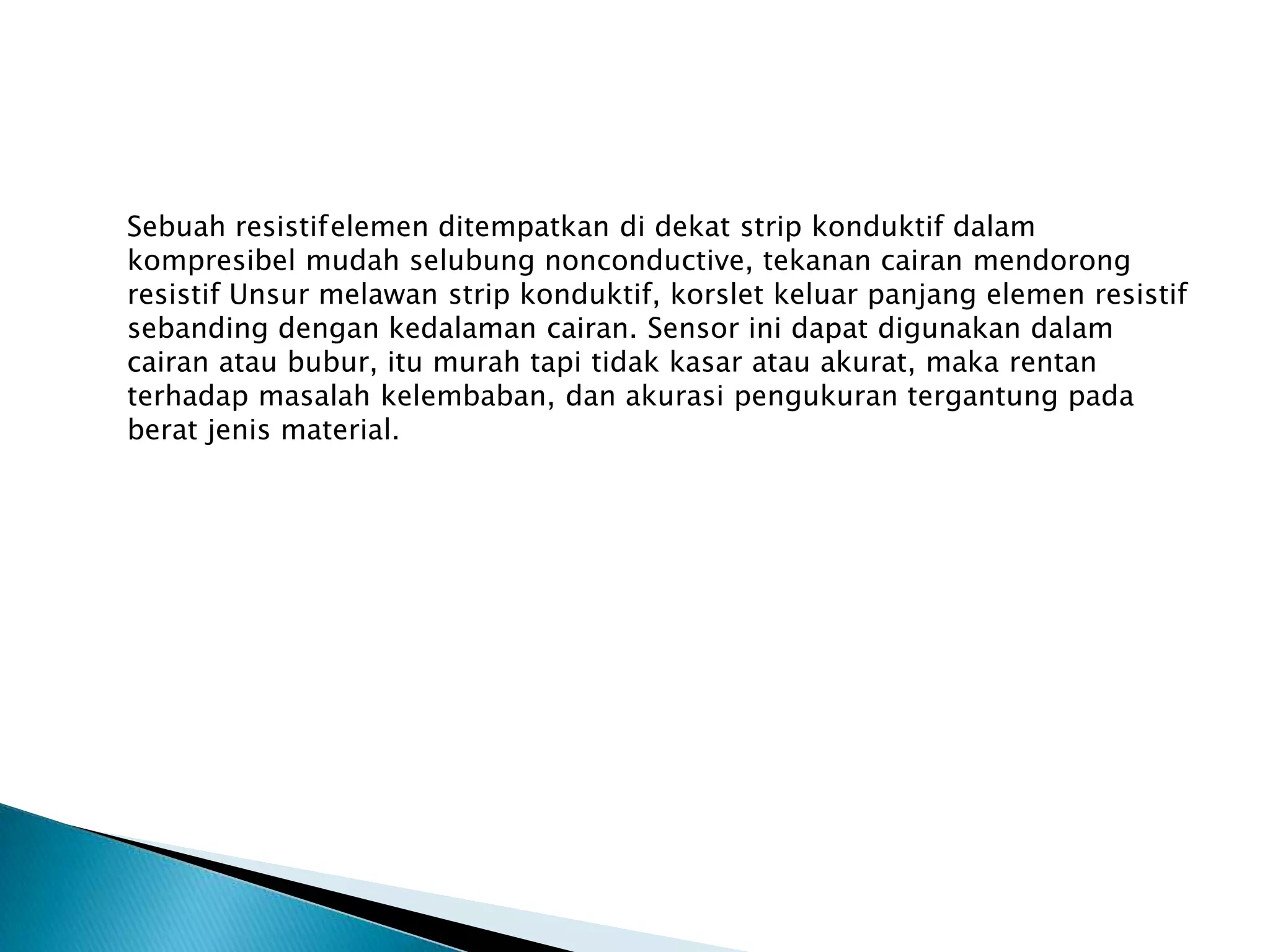

21. Sebuah resistifelemen ditempatkan di dekat strip konduktif dalam
kompresibel mudah selubung nonconductive, tekanan cairan mendorong
resistif Unsur melawan strip konduktif, korslet keluar panjang elemen resistif
sebanding dengan kedalaman cairan. Sensor ini dapat digunakan dalam
cairan atau bubur, itu murah tapi tidak kasar atau akurat, maka rentan
terhadap masalah kelembaban, dan akurasi pengukuran tergantung pada
berat jenis material.

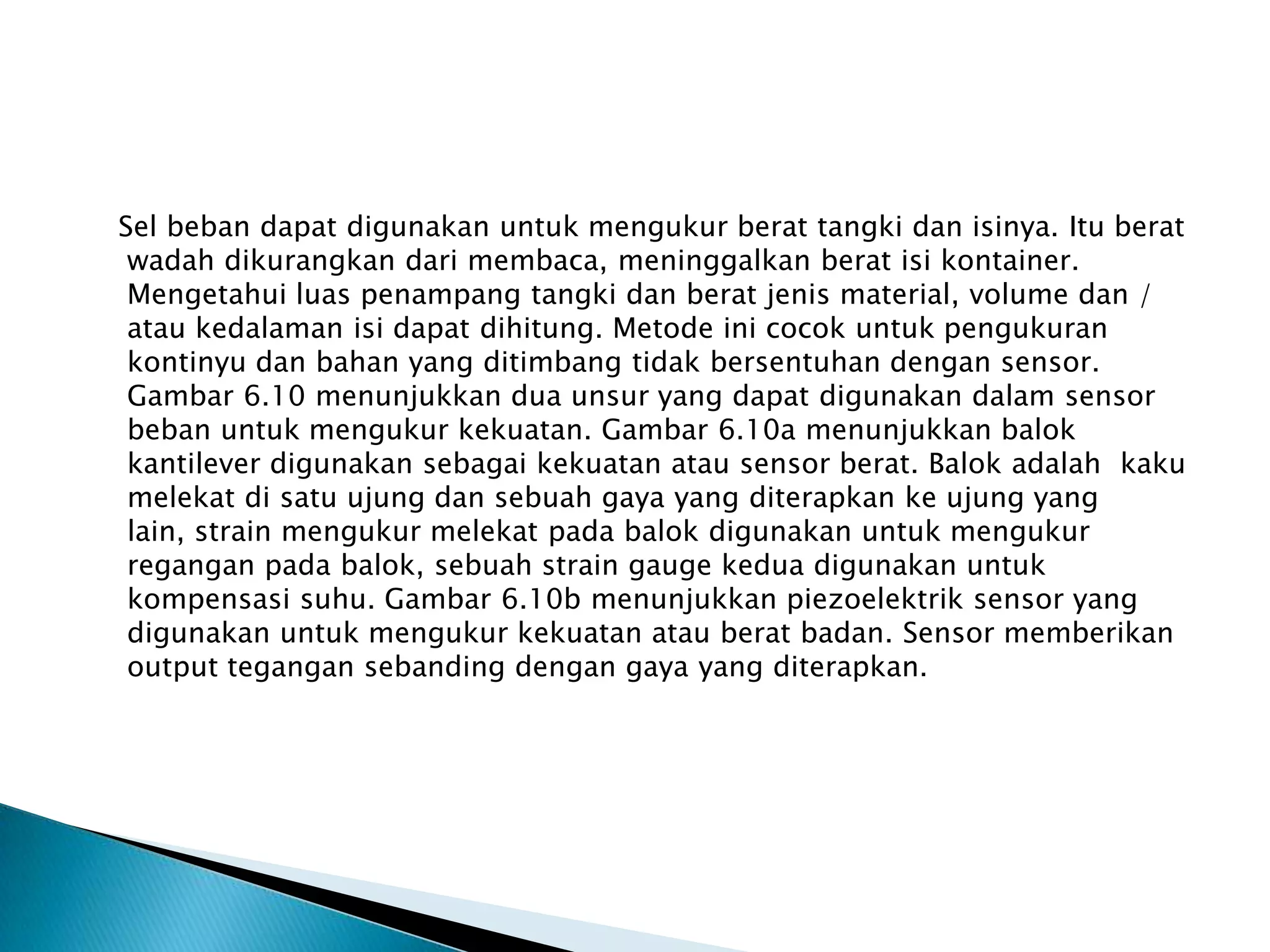

23. Sel beban dapat digunakan untuk mengukur berat tangki dan isinya. Itu berat
wadah dikurangkan dari membaca, meninggalkan berat isi kontainer.
Mengetahui luas penampang tangki dan berat jenis material, volume dan /
atau kedalaman isi dapat dihitung. Metode ini cocok untuk pengukuran
kontinyu dan bahan yang ditimbang tidak bersentuhan dengan sensor.

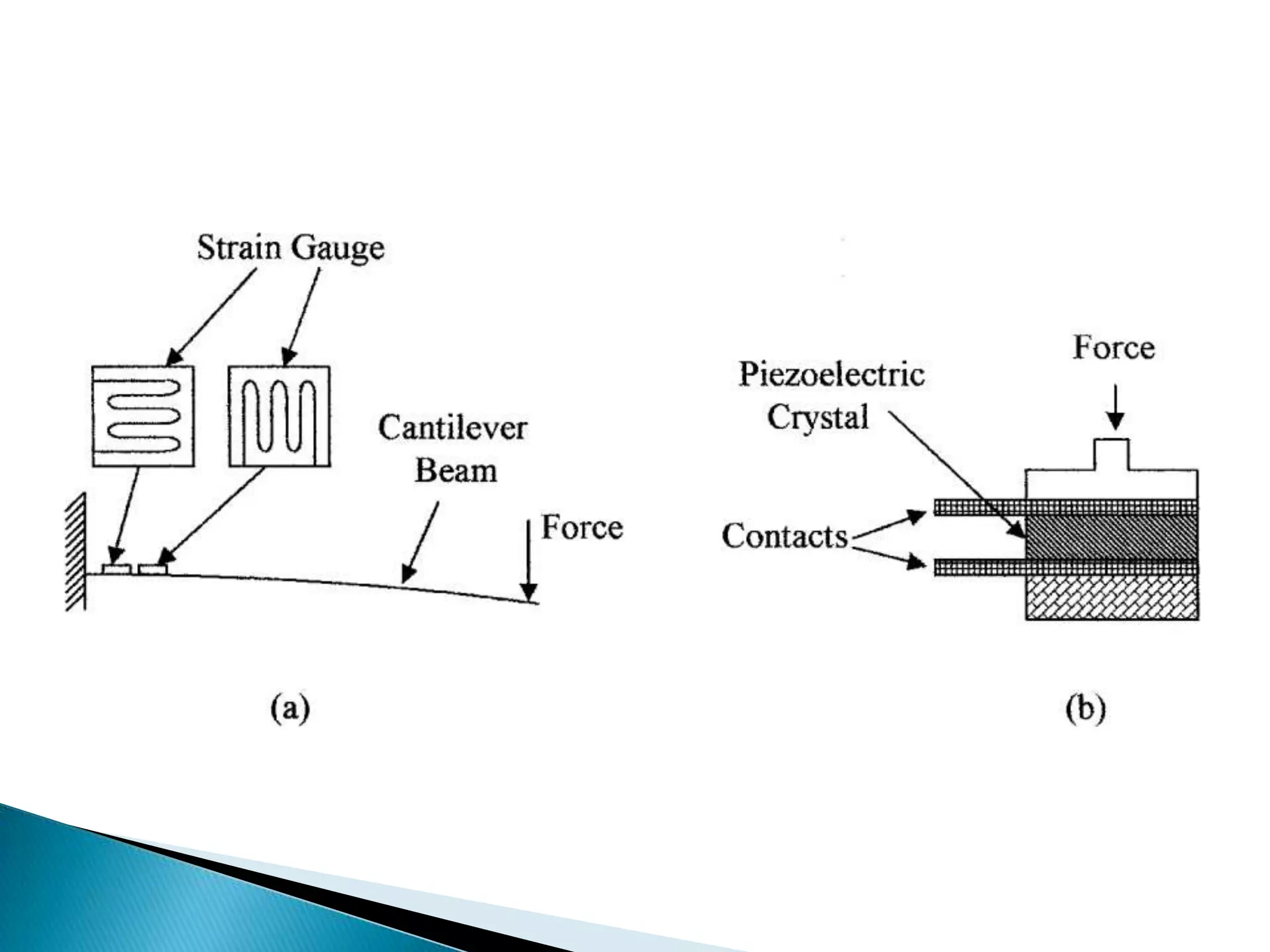

Gambar 6.10 menunjukkan dua unsur yang dapat digunakan dalam sensor
beban untuk mengukur kekuatan. Gambar 6.10a menunjukkan balok
kantilever digunakan sebagai kekuatan atau sensor berat. Balok adalah kaku
melekat di satu ujung dan sebuah gaya yang diterapkan ke ujung yang
lain, strain mengukur melekat pada balok digunakan untuk mengukur
regangan pada balok, sebuah strain gauge kedua digunakan untuk
kompensasi suhu. Gambar 6.10b menunjukkan piezoelektrik sensor yang
digunakan untuk mengukur kekuatan atau berat badan. Sensor memberikan
output tegangan sebanding dengan gaya yang diterapkan.

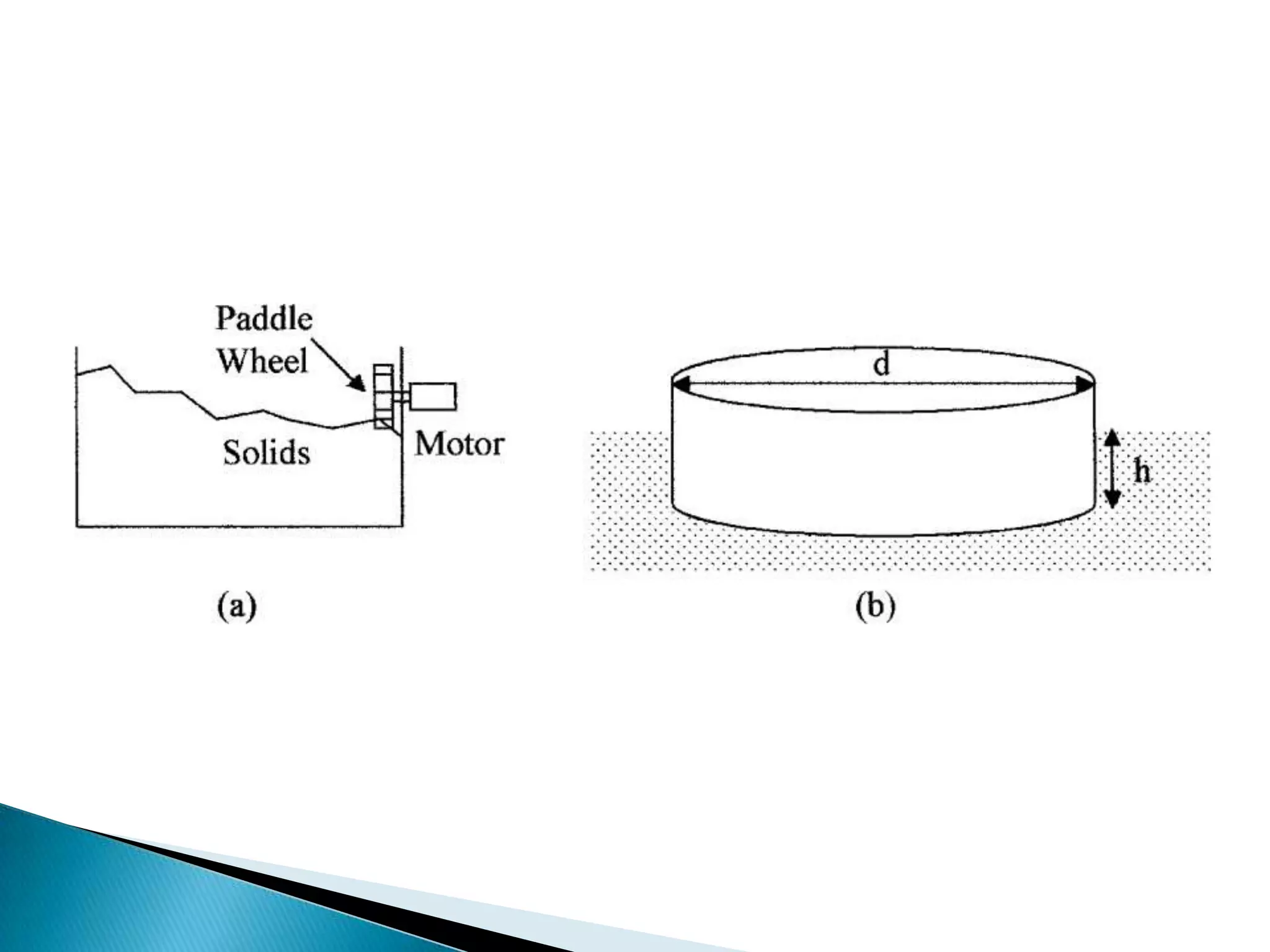

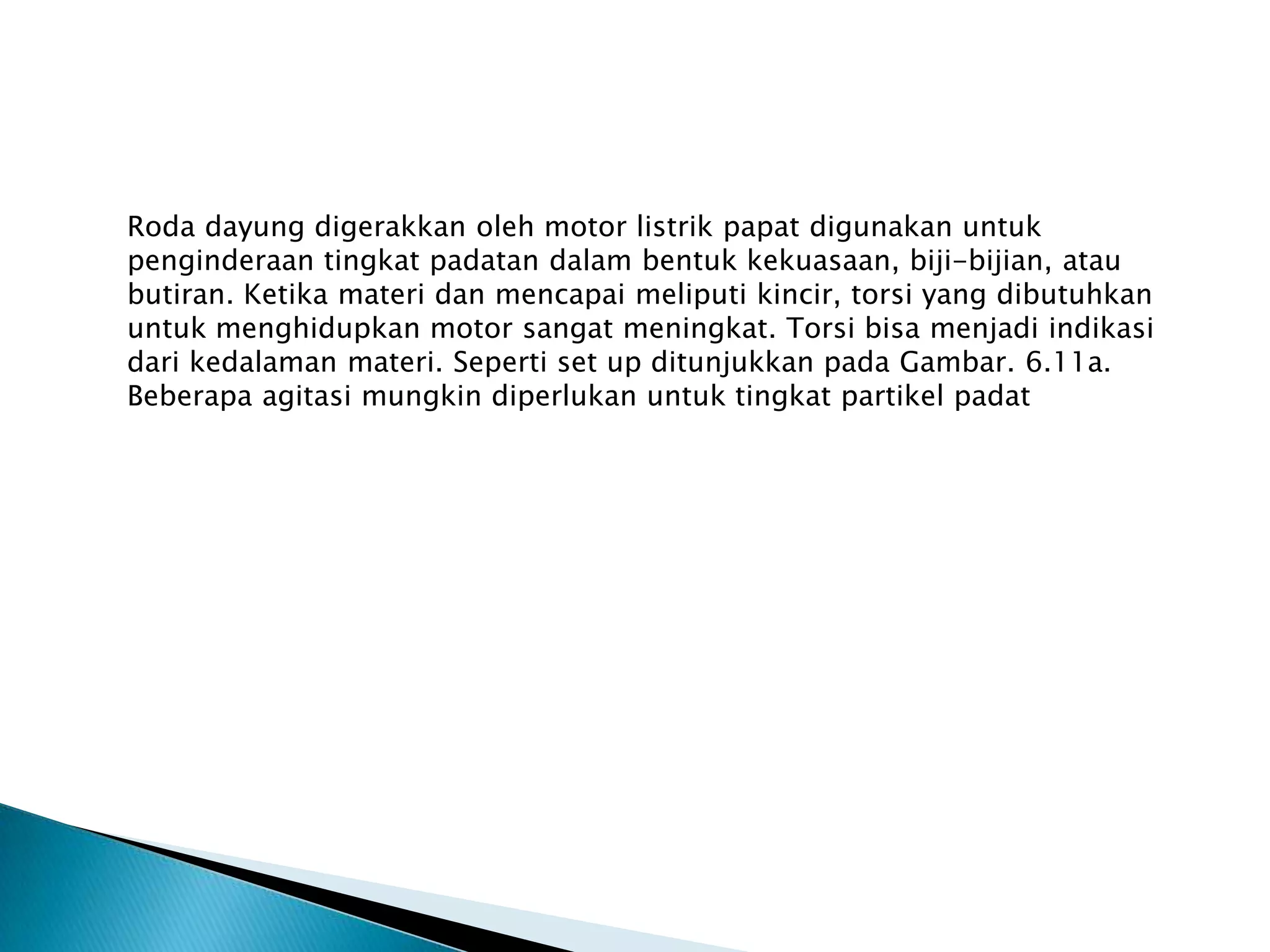

25. Roda dayung digerakkan oleh motor listrik papat digunakan untuk
penginderaan tingkat padatan dalam bentuk kekuasaan, biji-bijian, atau
butiran. Ketika materi dan mencapai meliputi kincir, torsi yang dibutuhkan
untuk menghidupkan motor sangat meningkat. Torsi bisa menjadi indikasi
dari kedalaman materi. Seperti set up ditunjukkan pada Gambar. 6.11a.
Beberapa agitasi mungkin diperlukan untuk tingkat partikel padat

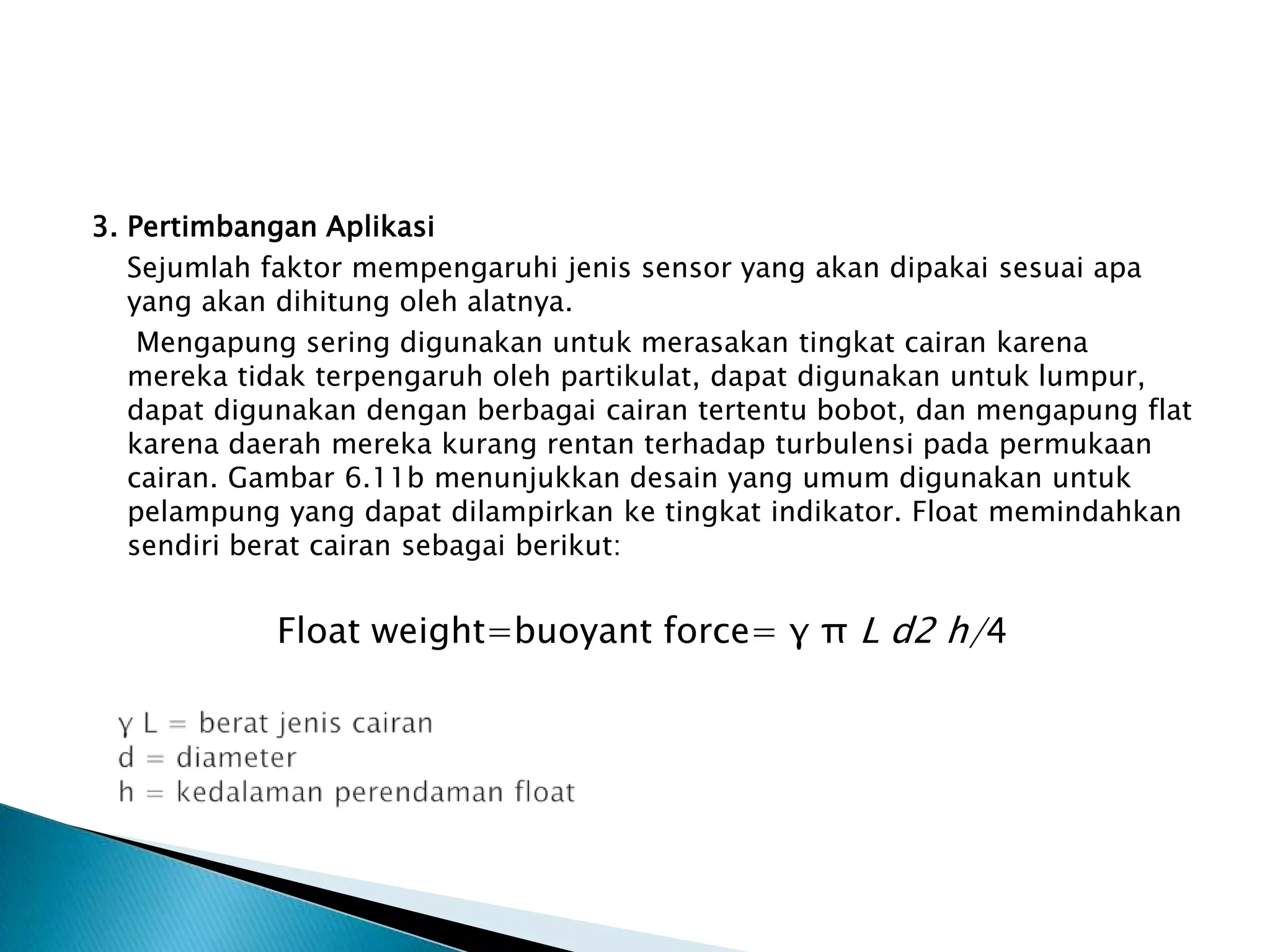

26. 3. Pertimbangan Aplikasi
Sejumlah faktor mempengaruhi jenis sensor yang akan dipakai sesuai apa
yang akan dihitung oleh alatnya.
Mengapung sering digunakan untuk merasakan tingkat cairan karena
mereka tidak terpengaruh oleh partikulat, dapat digunakan untuk lumpur,
dapat digunakan dengan berbagai cairan tertentu bobot, dan mengapung flat
karena daerah mereka kurang rentan terhadap turbulensi pada permukaan
cairan. Gambar 6.11b menunjukkan desain yang umum digunakan untuk
pelampung yang dapat dilampirkan ke tingkat indikator. Float memindahkan
sendiri berat cairan sebagai berikut:
Float weight=buoyant force= γ π L d2 h/4

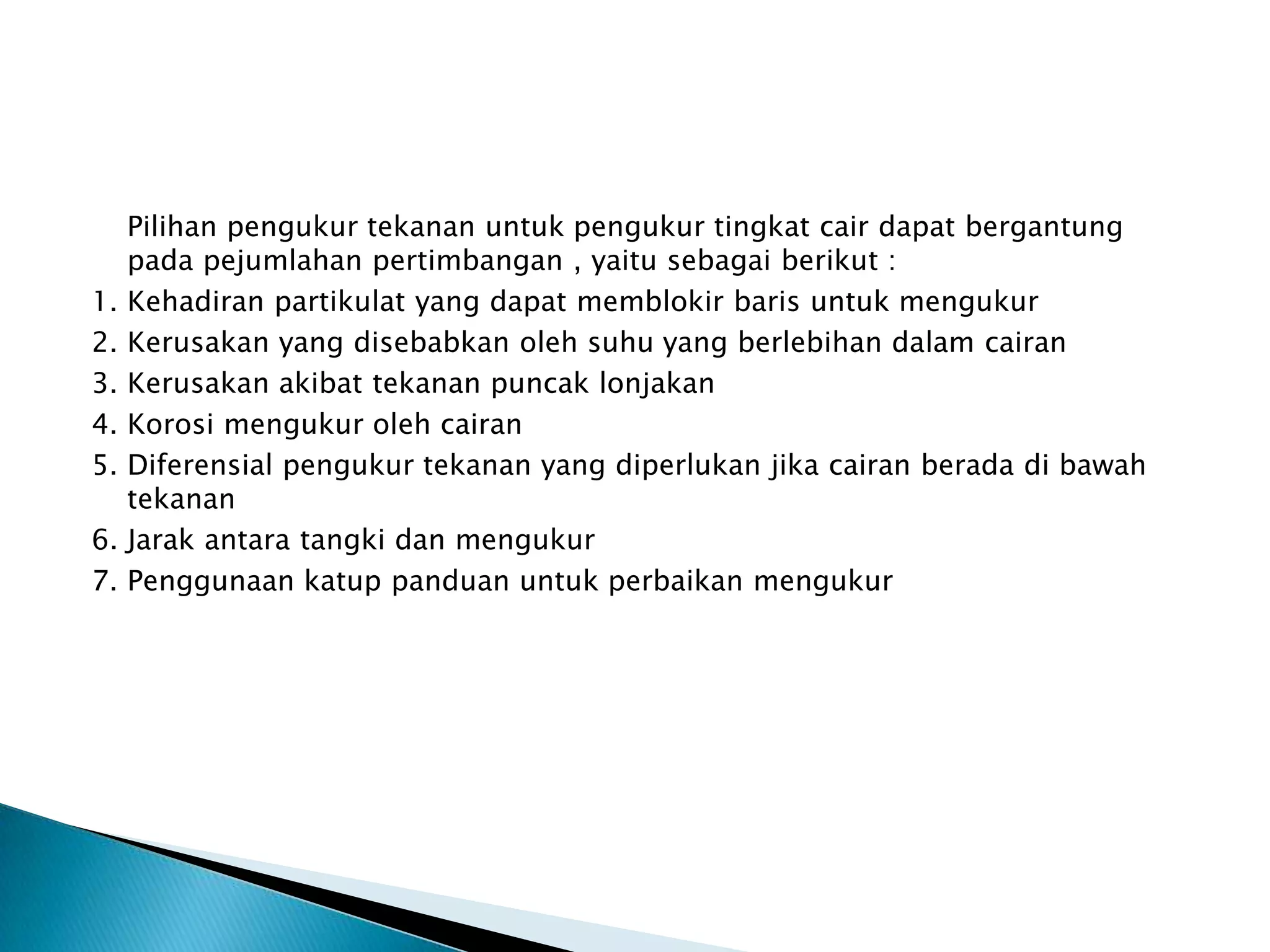

27. Pilihan pengukur tekanan untuk pengukur tingkat cair dapat bergantung
pada pejumlahan pertimbangan , yaitu sebagai berikut :
1. Kehadiran partikulat yang dapat memblokir baris untuk mengukur
2. Kerusakan yang disebabkan oleh suhu yang berlebihan dalam cairan
3. Kerusakan akibat tekanan puncak lonjakan
4. Korosi mengukur oleh cairan
5. Diferensial pengukur tekanan yang diperlukan jika cairan berada di bawah
tekanan
6. Jarak antara tangki dan mengukur
7. Penggunaan katup panduan untuk perbaikan mengukur
