Buku panduan ini membahas konsep-konsep gerak dan gaya seperti gerak lurus, melingkar, percepatan, gaya gesek, serta hukum-hukum Newton tentang gerak. Buku ini menjelaskan konsep-konsep tersebut beserta rumus-rumus dan contoh soal kasus-kasus gerak. Tujuannya adalah membantu pembaca memahami konsep-konsep fisika gerak dan gaya.

1. GERAK DAN GAYA
Penerbit Erlangga

2. Tujuan Pembelajaran
• Menguasai konsep gerak dan gaya.
• Menguasai Hukum Newton tentang gerak.
• Menghitung gerak lurus, melingkar, dan
parabola.
• Menghitung gaya gesek pada bidang datar atau
bidang miring.

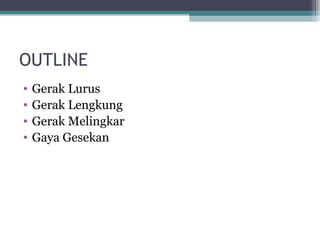

3. OUTLINE
• Gerak Lurus
• Gerak Lengkung
• Gerak Melingkar
• Gaya Gesekan

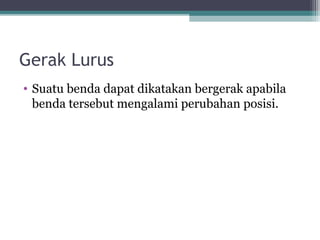

4. Gerak Lurus
• Suatu benda dapat dikatakan bergerak apabila
benda tersebut mengalami perubahan posisi.

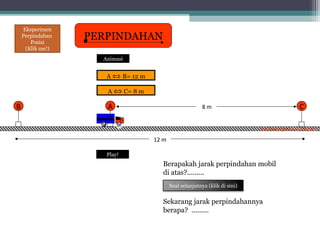

5. Eksperimen
Perpindahan
Posisi
PERPINDAHAN
(Klik me!)
Animasi
A ⇔ B= 12 m
A ⇔ C= 8 m
B A 8m C
Im
Im-Powerpoint to Physics
12 m
Play!
Berapakah jarak perpindahan mobil
di atas?.........
Soal selanjutnya (klik di sini)
Sekarang jarak perpindahannya
berapa? .........

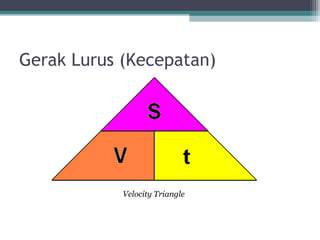

6. Gerak Lurus (Kecepatan)
Velocity Triangle

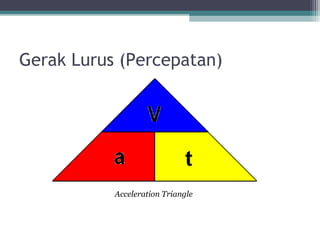

7. Gerak Lurus (Percepatan)
Acceleration Triangle

8. GERAK LURUS BERATURAN (Menghitung Percepatan)
PLAY Preview
Preview
hasil
hasil
Kertas perekam waktu :
.........................................
.

Grafik
Grafik
v
........
........
........
........
........
t

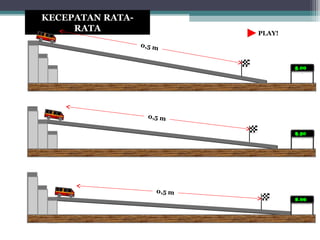

9. KECEPATAN RATA-
RATA PLAY!
0,5 m
0.00
3.00
2.00
1.00
0,5 m
4.50
4.00
3.00
2.00
1.00
0.00
0,5 m
6.00
5.00
4.00
3.00
2.00
1.00
0.00

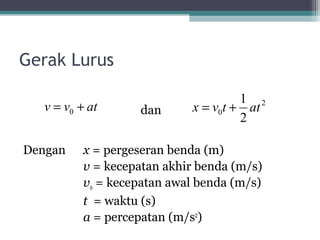

10. Gerak Lurus
1 2
v = v0 + at dan x = v0t + at
2
Dengan x = pergeseran benda (m)
v = kecepatan akhir benda (m/s)
v0 = kecepatan awal benda (m/s)
t = waktu (s)
a = percepatan (m/s2)

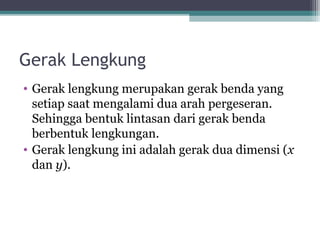

11. Gerak Lengkung
• Gerak lengkung merupakan gerak benda yang
setiap saat mengalami dua arah pergeseran.
Sehingga bentuk lintasan dari gerak benda
berbentuk lengkungan.
• Gerak lengkung ini adalah gerak dua dimensi (x
dan y).

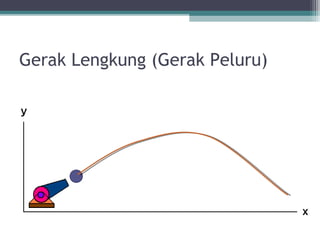

12. Gerak Lengkung (Gerak Peluru)

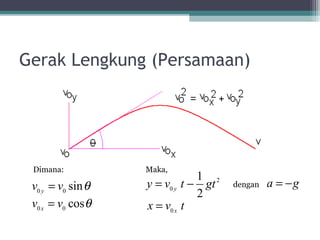

13. Gerak Lengkung (Persamaan)
Dimana: Maka,
1 2
v0 y = v0 sin θ y = v0 y t − gt dengan a = −g
2
v0 x = v0 cos θ x = v0 x t

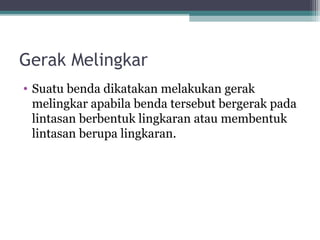

14. Gerak Melingkar
• Suatu benda dikatakan melakukan gerak
melingkar apabila benda tersebut bergerak pada
lintasan berbentuk lingkaran atau membentuk
lintasan berupa lingkaran.

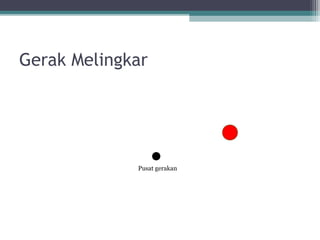

15. Gerak Melingkar
Pusat gerakan

16. Gerak Melingkar (lintasan)

17. Gerak Melingkar (lintasan)
Y v
x, y
r
X

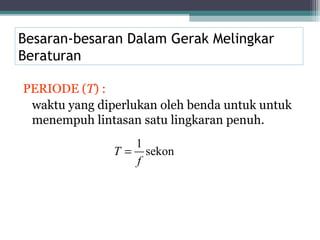

18. Besaran-besaran Dalam Gerak Melingkar
Beraturan
PERIODE (T) :
waktu yang diperlukan oleh benda untuk untuk
menempuh lintasan satu lingkaran penuh.
1
T = sekon
f

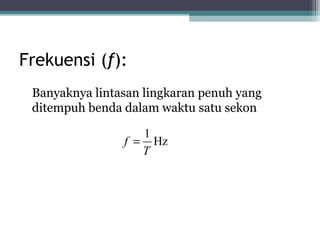

19. Frekuensi (f):
Banyaknya lintasan lingkaran penuh yang
ditempuh benda dalam waktu satu sekon
1
f = Hz
T

20. Kelajuan Linear (v):
Jarak yang ditempuh benda dibagi waktu
tempuhnya
2π r
v=
T
v = kelajuan linear (m/s)
r = jari-jari lingkaran
T = periode (sekon)

21. kecepatan Sudut (ω):
Besarnya sudut yang telah ditempuh dalam
selang waktu tertentu
2π
ω=
T

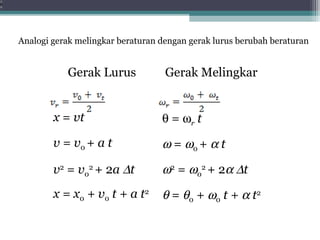

22. Analogi gerak melingkar beraturan dengan gerak lurus berubah beraturan
Gerak Lurus Gerak Melingkar
x = vt θ = ωr t
v = v0 + a t ω = ω0 + α t
v2 = v02 + 2a ∆t ω2 = ω02 + 2α ∆t
x = x0 + v0 t + a t2 θ = θ0 + ω0 t + α t2

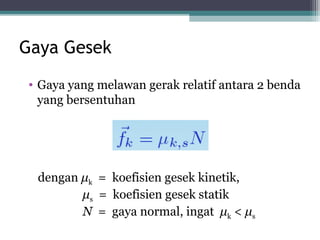

23. Gaya Gesek
• Gaya yang melawan gerak relatif antara 2 benda
yang bersentuhan
dengan μk = koefisien gesek kinetik,
μs = koefisien gesek statik
N = gaya normal, ingat μk < μs
