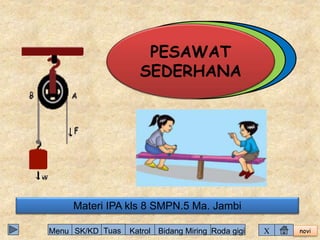

Pesawat Sederhana

novi
PESAWAT
SEDERHANA
Materi IPA kls 8 SMPN.5 Ma. Jambi
Menu SK/KD Tuas Katrol Bidang Miring Roda gigi X

novi

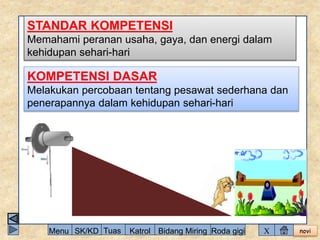

STANDAR KOMPETENSI
Memahami peranan usaha, gaya, dan energi dalam
kehidupan sehari-hari
KOMPETENSI DASAR
Melakukan percobaan tentang pesawat sederhana dan
penerapannya dalam kehidupan sehari-hari

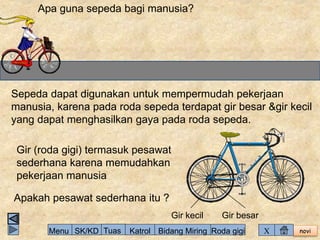

Apa guna sepeda bagi manusia?
Sepeda dapat digunakan untuk mempermudah pekerjaan
manusia, karena pada roda sepeda terdapat gir besar &gir kecil
yang dapat menghasilkan gaya pada roda sepeda.
novi
Gir kecil Gir besar
Gir (roda gigi) termasuk pesawat
sederhana karena memudahkan
pekerjaan manusia
Apakah pesawat sederhana itu ?

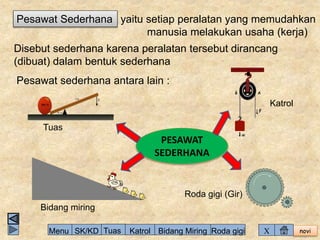

Pesawat Sederhana yaitu setiap peralatan yang memudahkan
manusia melakukan usaha (kerja)
novi
Disebut sederhana karena peralatan tersebut dirancang
(dibuat) dalam bentuk sederhana
Pesawat sederhana antara lain :
PESAWAT
SEDERHANA
Tuas
Katrol
Bidang miring
Roda gigi (Gir)

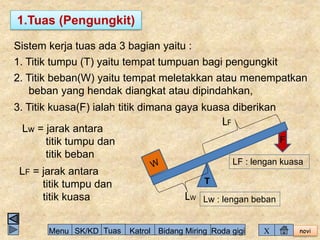

1. Titik tumpu (T) yaitu tempat tumpuan bagi pengungkit
2. Titik beban(W) yaitu tempat meletakkan atau menempatkan
LF : lengan kuasa
novi
1.Tuas (Pengungkit)
Sistem kerja tuas ada 3 bagian yaitu :
beban yang hendak diangkat atau dipindahkan,
3. Titik kuasa(F) ialah titik dimana gaya kuasa diberikan
Lw = jarak antara
titik tumpu dan
titik beban
LW
LF
LF = jarak antara
T
titik tumpu dan
titik kuasa Lw : lengan beban
F

Berdasarkan dari sistem kerjanya, tuas terdiri atas 3 kelompok :
novi
a. Tuas jenis I Yaitu tuas yang titik tumpunya(T) terletak
antara titik beban(W) dan titik kuasa(F)
T
W
F
Makin panjang lengan
kuasa, makin kecil gaya
yang diperlukan untuk
mengungkit beban tsb
Contoh alat alat tuas jenis I adalah :
LF : lengan kuasa
papan jungkat jungkit
Gunting tang timbangan

novi

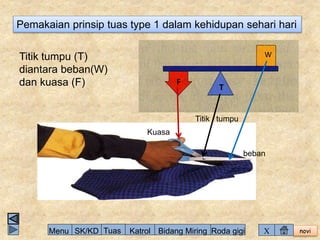

Pemakaian prinsip tuas type 1 dalam kehidupan sehari hari
W
T
F
Titik tumpu (T)
diantara beban(W)
dan kuasa (F)
Kuasa
Titik tumpu
beban

novi

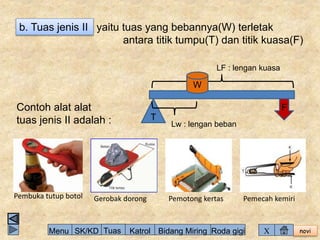

b. Tuas jenis II yaitu tuas yang bebannya(W) terletak
antara titik tumpu(T) dan titik kuasa(F)
LF : lengan kuasa
W
Lw : lengan beban
Contoh alat alat
tuas jenis II adalah :
T
F
Pembuka tutup botol Gerobak dorong Pemotong kertas Pemecah kemiri

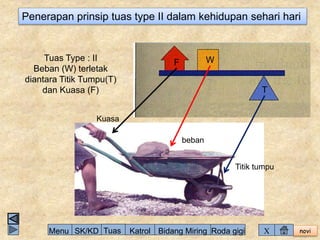

Penerapan prinsip tuas type II dalam kehidupan sehari hari
novi
Tuas Type : II
Beban (W) terletak
diantara Titik Tumpu(T)
dan Kuasa (F)
F W
T
Kuasa
Titik tumpu
beban

novi

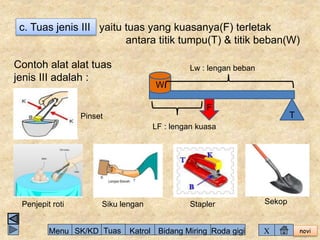

c. Tuas jenis III yaitu tuas yang kuasanya(F) terletak
antara titik tumpu(T) & titik beban(W)
Lw : lengan beban
LF : lengan kuasa
T
F
W
Contoh alat alat tuas
jenis III adalah :
Pinset
Penjepit roti Siku lengan Stapler Sekop

novi

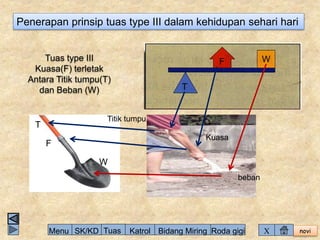

Penerapan prinsip tuas type III dalam kehidupan sehari hari
Tuas type III
Kuasa(F) terletak
Antara Titik tumpu(T)
dan Beban (W)
F W
T
T
F
W
Kuasa
Titik tumpu
beban

novi

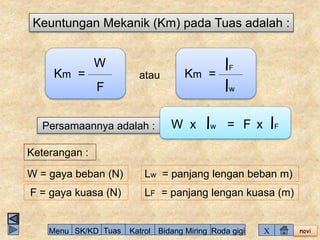

Keuntungan Mekanik (Km) pada Tuas adalah :
Km =
W
F
Km = lF
lw
atau
Persamaannya adalah : W x lw = F x lF
Keterangan :
W = gaya beban (N)
F = gaya kuasa (N)
Lw = panjang lengan beban m)
LF = panjang lengan kuasa (m)

novi
Contoh soal
Besi beratnya 160 N diangkat dengan tuas yang panjang lengan
kuasanya 2,5 m dan lengan bebannya 1 m.
Hitunglah besar kuasa & keuntungan mekaniknya !
1 m
2,5 m
T
F
160 N
?
Dik. W = 160 N
Lw = 1 m
LF = 2,5 m
Dit. F = ?
Km = ?
Jawab. W x Lw = F x LF
160 x 1 = F x
F =
160 x 1
F =
2,5
2,5
64 N
Km =
W
F
=
160
64
Km = 2,5

novi
2. Katrol adalah sebuah roda kecil yang tepinya
beralur dan dapat berputar pada
sebuah poros.
Katrol dibedakan menjadi 3 yaitu :
1. Katrol tetap 2. Katrol bergerak 3. Sistem katrol

novi

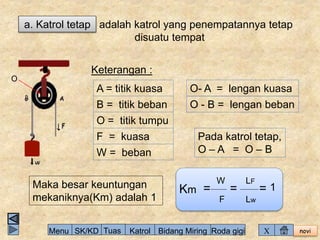

a. Katrol tetap adalah katrol yang penempatannya tetap
disuatu tempat
Keterangan :
A = titik kuasa
B = titik beban
O = titik tumpu
F = kuasa
O
W = beban
O- A = lengan kuasa
O - B = lengan beban
Pada katrol tetap,
O – A = O – B
Maka besar keuntungan
mekaniknya(Km) adalah 1
Km =
W
F
LF
= 1
Lw
=

novi

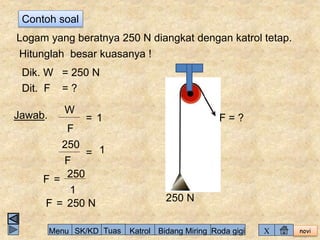

Contoh soal
Logam yang beratnya 250 N diangkat dengan katrol tetap.
Hitunglah besar kuasanya !
Dik. W = 250 N
Dit. F = ?
W
F
Jawab. 1
=
250
F
=
1
F
=
250
= F = ?
250 N
1
F 250 N

novi

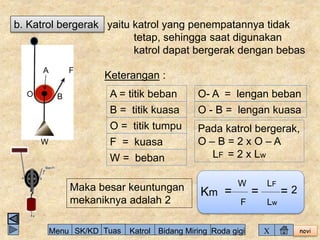

b. Katrol bergerak yaitu katrol yang penempatannya tidak
tetap, sehingga saat digunakan
katrol dapat bergerak dengan bebas
O
A
B
F
W
Keterangan :
A = titik beban
B = titik kuasa
O = titik tumpu
F = kuasa
W = beban
O- A = lengan beban
O - B = lengan kuasa
Pada katrol bergerak,
O – B = 2 x O – A
LF = 2 x Lw
Maka besar keuntungan
mekaniknya adalah 2
Km =
W
F
LF
= 2
Lw
=

novi

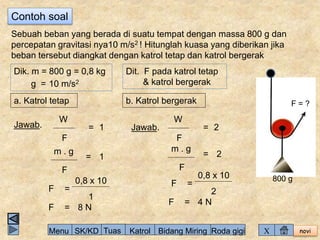

Contoh soal
Sebuah beban yang berada di suatu tempat dengan massa 800 g dan
percepatan gravitasi nya10 m/s2 ! Hitunglah kuasa yang diberikan jika
beban tersebut diangkat dengan katrol tetap dan katrol bergerak
Dik. m = 800 g = 0,8 kg
g = 10 m/s2
Dit. F pada katrol tetap
& katrol bergerak
a. Katrol tetap b. Katrol bergerak
Jawab. 1
=
m . g
F
=
1
F
=
0,8 x 10
W
F
=
1
F 8 N
W
Jawab. 2
F
=
=
F
2
m . g
F =
0,8 x 10
2
F = 4 N
F = ?
800 g

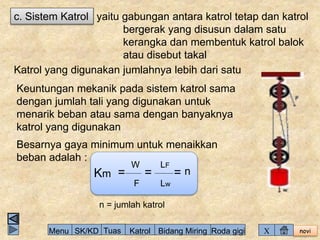

c. Sistem Katrol yaitu gabungan antara katrol tetap dan katrol
bergerak yang disusun dalam satu
kerangka dan membentuk katrol balok
atau disebut takal
novi
Katrol yang digunakan jumlahnya lebih dari satu
Keuntungan mekanik pada sistem katrol sama
dengan jumlah tali yang digunakan untuk
menarik beban atau sama dengan banyaknya
katrol yang digunakan
Besarnya gaya minimum untuk menaikkan
beban adalah :
Km =
W
F
LF
= n
Lw
=
n = jumlah katrol

novi

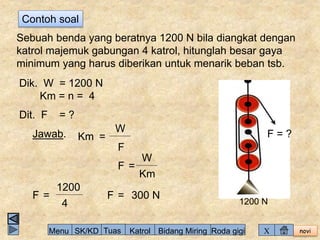

Contoh soal
Sebuah benda yang beratnya 1200 N bila diangkat dengan
katrol majemuk gabungan 4 katrol, hitunglah besar gaya
minimum yang harus diberikan untuk menarik beban tsb.
Dik. W = 1200 N
Km = n = 4
Dit. F = ?
Jawab. Km
W
F
F =
1200
=
F = =
4
W
Km
F 300 N
F = ?
1200 N

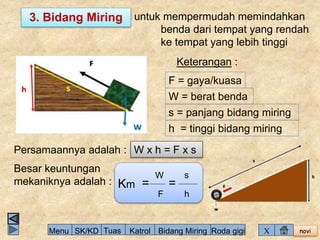

3. Bidang Miring untuk mempermudah memindahkan
benda dari tempat yang rendah
ke tempat yang lebih tinggi
novi
Keterangan :
F = gaya/kuasa
W = berat benda
s = panjang bidang miring
h = tinggi bidang miring
Persamaannya adalah : W x h = F x s
Besar keuntungan
W
mekaniknya adalah : Km =
F
=
s
h

novi
Beberapa alat yang cara kerjanya menggunakan prinsip
bidang miring adalah :
Pisau Tangga Mata kapak
Sekrup/baut
Paku
Jalan berkelok dipegunungan
Linggis

novi

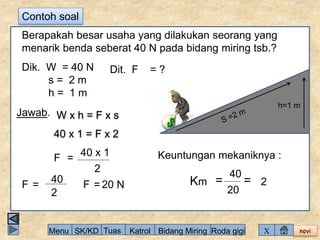

Contoh soal
Berapakah besar usaha yang dilakukan seorang yang
menarik benda seberat 40 N pada bidang miring tsb.?
Dik. W = 40 N
s = 2 m
h = 1 m
Dit. F = ?
Jawab.
F =
40
2
40 x 1
2
F = =
F 20 N
h=1 m
W x h = F x s
40 x 1 = F x 2
Keuntungan mekaniknya :
Km =
40
20
= 2

novi

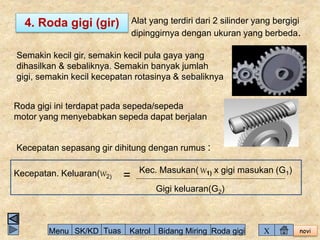

4. Roda gigi (gir) Alat yang terdiri dari 2 silinder yang bergigi
dipinggirnya dengan ukuran yang berbeda.
Semakin kecil gir, semakin kecil pula gaya yang
dihasilkan & sebaliknya. Semakin banyak jumlah
gigi, semakin kecil kecepatan rotasinya & sebaliknya
Roda gigi ini terdapat pada sepeda/sepeda
motor yang menyebabkan sepeda dapat berjalan
Kecepatan sepasang gir dihitung dengan rumus :
Kecepatan. Keluaran(W2) = Kec. Masukan(W1) x gigi masukan (G1)
Gigi keluaran(G2)

novi

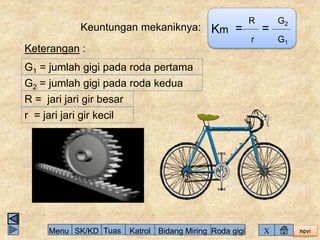

Keuntungan mekaniknya: Km =
R
r
=
G2
G1
Keterangan :
G1 = jumlah gigi pada roda pertama
G2 = jumlah gigi pada roda kedua
R = jari jari gir besar
r = jari jari gir kecil

novi

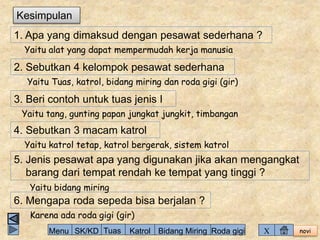

Kesimpulan
1. Apa yang dimaksud dengan pesawat sederhana ?
Yaitu alat yang dapat mempermudah kerja manusia
2. Sebutkan 4 kelompok pesawat sederhana
Yaitu Tuas, katrol, bidang miring dan roda gigi (gir)
3. Beri contoh untuk tuas jenis I
Yaitu tang, gunting papan jungkat jungkit, timbangan
4. Sebutkan 3 macam katrol
Yaitu katrol tetap, katrol bergerak, sistem katrol
5. Jenis pesawat apa yang digunakan jika akan mengangkat
barang dari tempat rendah ke tempat yang tinggi ?
Yaitu bidang miring
6. Mengapa roda sepeda bisa berjalan ?
Karena ada roda gigi (gir)

novi
Silahkan berkunjung di blogku...irmahudi.wordpress.com...
X
TERIMA KASIH
Jika ada susunan kata atau tulisan di slide yang tidak teratur,
itu terjadi saat file diupload,silahkan dirapikan sendiri....
