1. KEMENTERIAN PENDIDIKAN DAN KEBUDAYAAN
POLITEKNIK NEGERI BANDUNG
Jln. Gegerkalong Hilir, Ds. Ciwaruga, Bandung 40012, Kotak Pos 1234, Telepon (022) 2013789, Fax. (022)
2013889 Homepage :www.polban.ac.id Email : polban@polban.ac.id

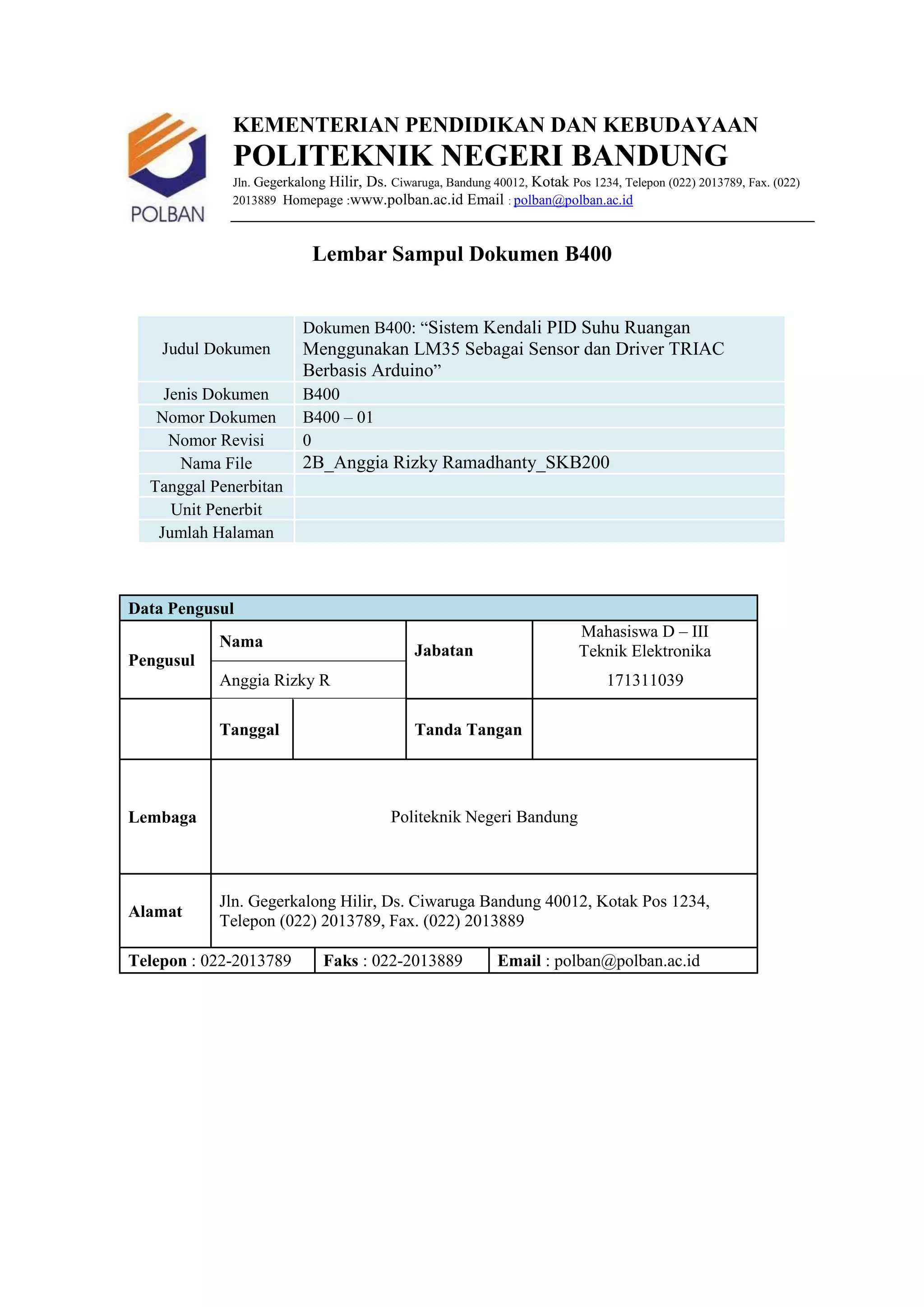

Lembar Sampul Dokumen B400
Judul Dokumen
Dokumen B400: “Sistem Kendali PID Suhu Ruangan
Menggunakan LM35 Sebagai Sensor dan Driver TRIAC
Berbasis Arduino”
Jenis Dokumen B400
Nomor Dokumen B400 – 01
Nomor Revisi 0
Nama File 2B_Anggia Rizky Ramadhanty_SKB200
Tanggal Penerbitan
Unit Penerbit
Jumlah Halaman
Data Pengusul
Pengusul
Nama
Jabatan
Mahasiswa D – III
Teknik Elektronika
Anggia Rizky R 171311039
Tanggal Tanda Tangan
Lembaga Politeknik Negeri Bandung
Alamat
Jln. Gegerkalong Hilir, Ds. Ciwaruga Bandung 40012, Kotak Pos 1234,
Telepon (022) 2013789, Fax. (022) 2013889
Telepon : 022-2013789 Faks : 022-2013889 Email : polban@polban.ac.id

2. 1

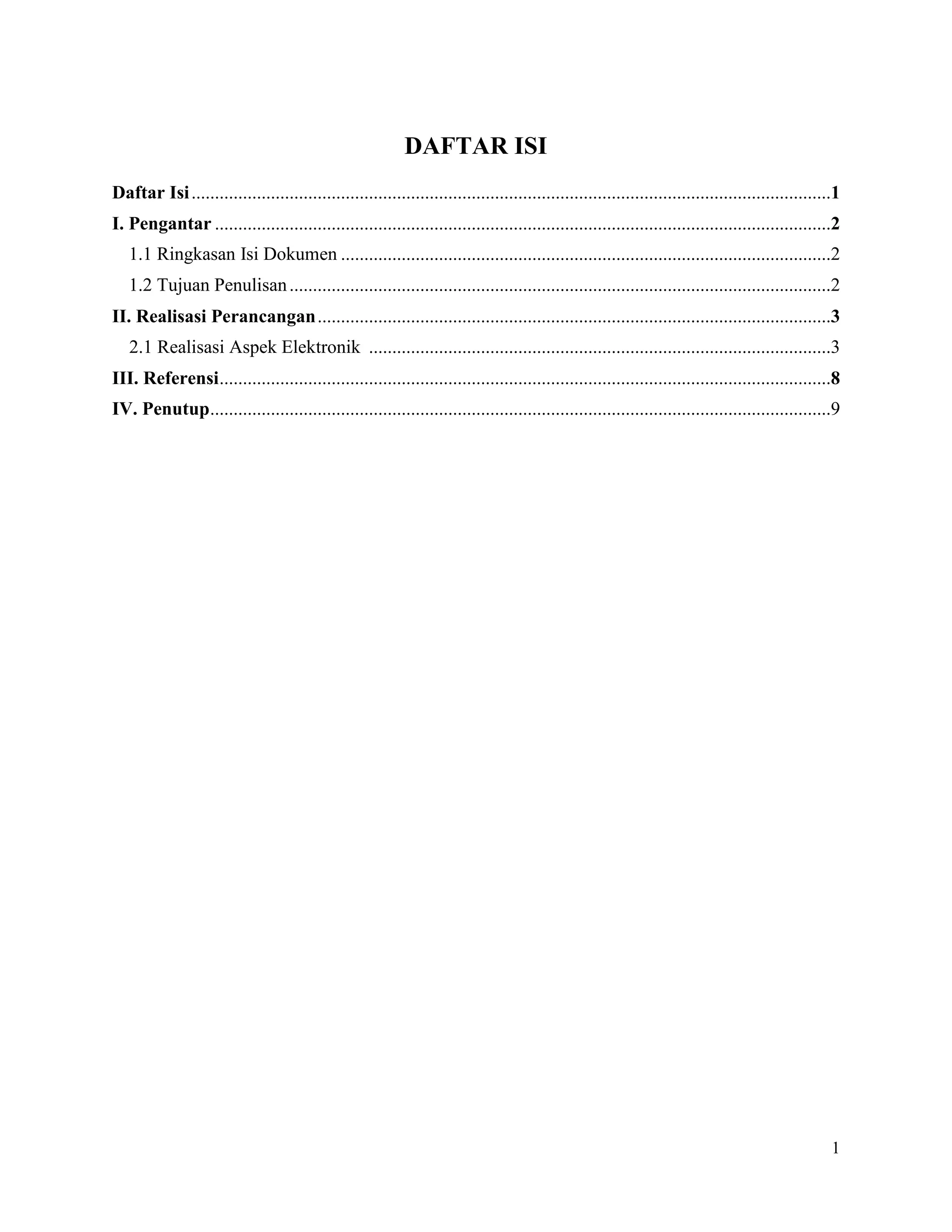

DAFTAR ISI
Daftar Isi.........................................................................................................................................1
I. Pengantar ....................................................................................................................................2
1.1 Ringkasan Isi Dokumen .........................................................................................................2
1.2 Tujuan Penulisan....................................................................................................................2
II. Realisasi Perancangan..............................................................................................................3
2.1 Realisasi Aspek Elektronik ...................................................................................................3
III. Referensi...................................................................................................................................8
IV. Penutup.....................................................................................................................................9

3. 2

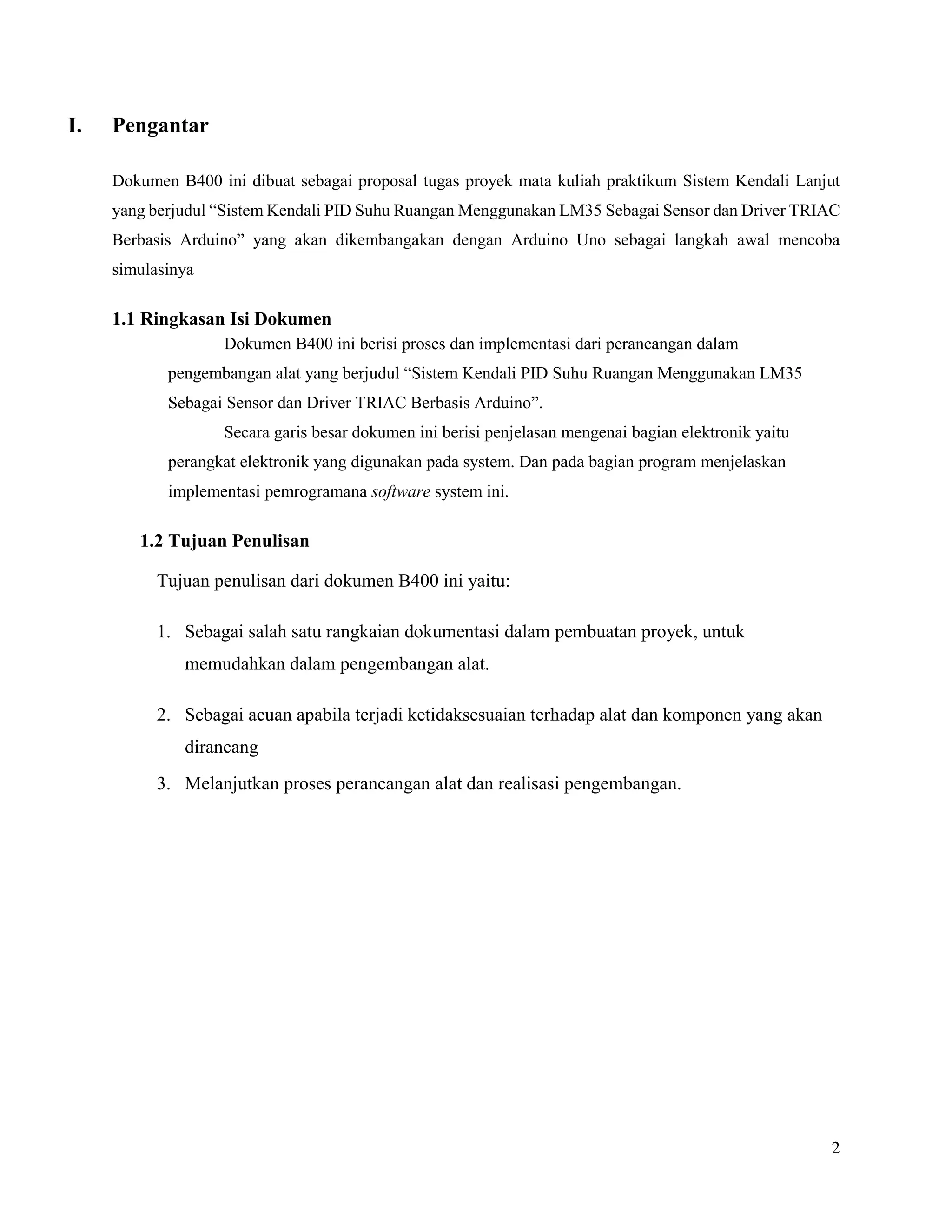

I. Pengantar
Dokumen B400 ini dibuat sebagai proposal tugas proyek mata kuliah praktikum Sistem Kendali Lanjut
yang berjudul “Sistem Kendali PID Suhu Ruangan Menggunakan LM35 Sebagai Sensor dan Driver TRIAC
Berbasis Arduino” yang akan dikembangakan dengan Arduino Uno sebagai langkah awal mencoba
simulasinya
1.1 Ringkasan Isi Dokumen
Dokumen B400 ini berisi proses dan implementasi dari perancangan dalam
pengembangan alat yang berjudul “Sistem Kendali PID Suhu Ruangan Menggunakan LM35
Sebagai Sensor dan Driver TRIAC Berbasis Arduino”.
Secara garis besar dokumen ini berisi penjelasan mengenai bagian elektronik yaitu
perangkat elektronik yang digunakan pada system. Dan pada bagian program menjelaskan
implementasi pemrogramana software system ini.
1.2 Tujuan Penulisan
Tujuan penulisan dari dokumen B400 ini yaitu:
1. Sebagai salah satu rangkaian dokumentasi dalam pembuatan proyek, untuk
memudahkan dalam pengembangan alat.
2. Sebagai acuan apabila terjadi ketidaksesuaian terhadap alat dan komponen yang akan
dirancang
3. Melanjutkan proses perancangan alat dan realisasi pengembangan.

4. 3
II. Realisasi Perancangan
Bagian realisasi perancangan ini menjelaskan sejauh mana pengerjaan alat yang telah dikerjakan.
2.1 Realisasi Aspek Elektronik
Pada perancangan elektronik ini menjelaskan mengenai uji coba dan data yang dihasilkan
dari komponen-komponen yang digunakan. Metode pengujian digunakan dengan
mengukur setiap blok pada system elektronik.
1. Catu Daya
Pengujian catu daya dilakukan dengan mengukur tegngan yang keluar dari sumber.
Tegangan input AC Tegangan output Trafo
220 VAC 12 VAC
2. Potensiometer
Pengujian potensiometer dilakukan dengan cara menghubungkan kaki-kaki
potensiometer dengan pin-pin Arduino seperti gambar 2.1. Dan menambahkan
program pada Arduino seperti pada gambar 2.2.
Gambar 2.1 Sambungan potensiometer ke Arduino

5. 4
Gambar 2.2 Program untuk mengecek potensiometer
Gambar 2.3 Respon pengujian potensiometer
3. Sensor LM35
Pengujian LM35 dilakukan dengan cara menghubungkan kaki-kaki LM35 dengan pin-
pin Arduino seperti gambar 2.4 Dan menambahkan program pada Arduino seperti pada
gambar 2.5

6. 5
Gambar 2.4 Sambungan LM35 ke Arduino
Gambar 2.5 Program untuk mengetes LM35
Gambar 2.6 Serial Monitor hasil tes sensor LM35

7. 6
4. TRIAC BTA12
Pengujian Driver TRIAC BTA12 dilakukan dengan memasukkan program ZeroCross
seperti gambar 2.7 dibawah ini
Gambar 2.7 Program Zero Cross untuk mentes Driver
Gambar 2.8 Potensiometer diset minimum

8. 7

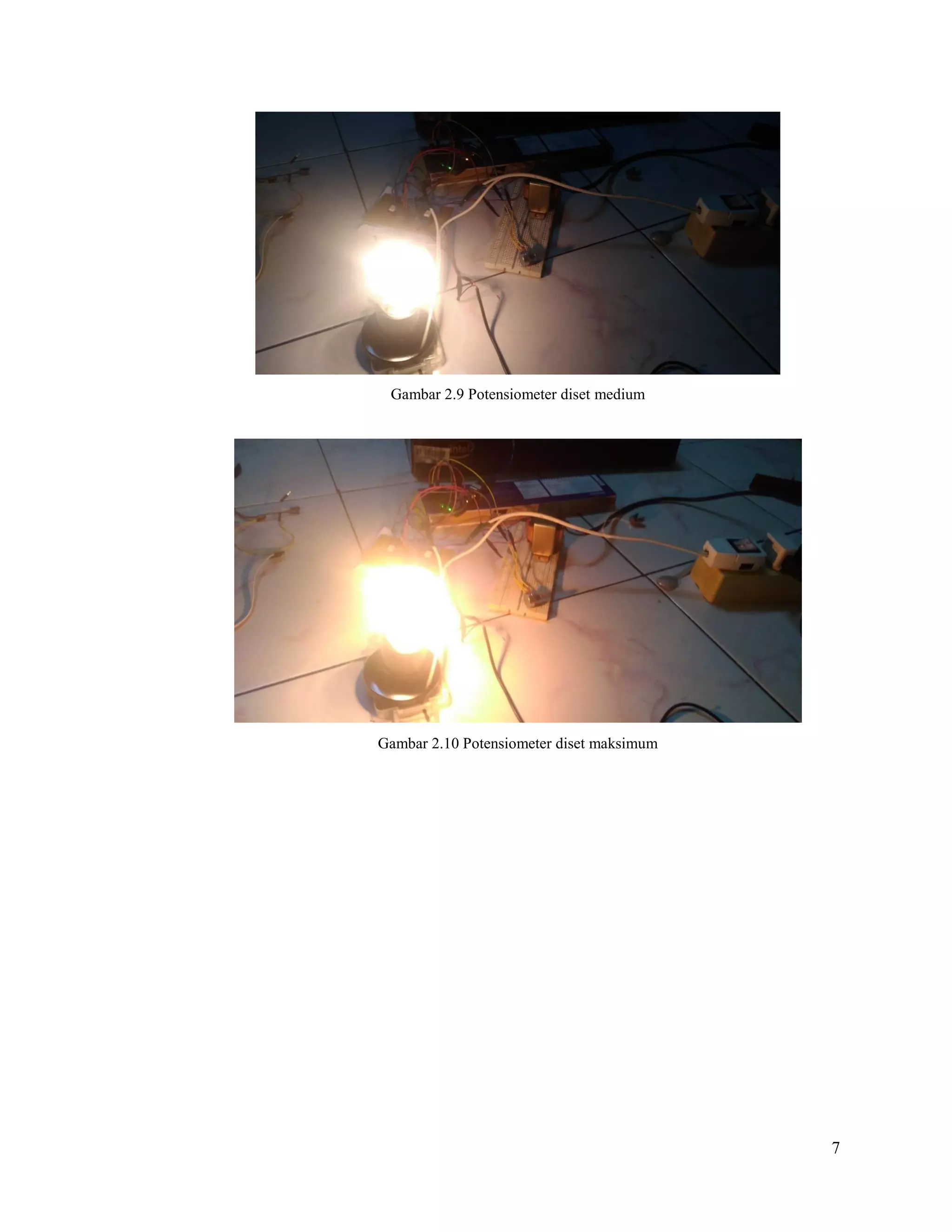

Gambar 2.9 Potensiometer diset medium
Gambar 2.10 Potensiometer diset maksimum

9. 8

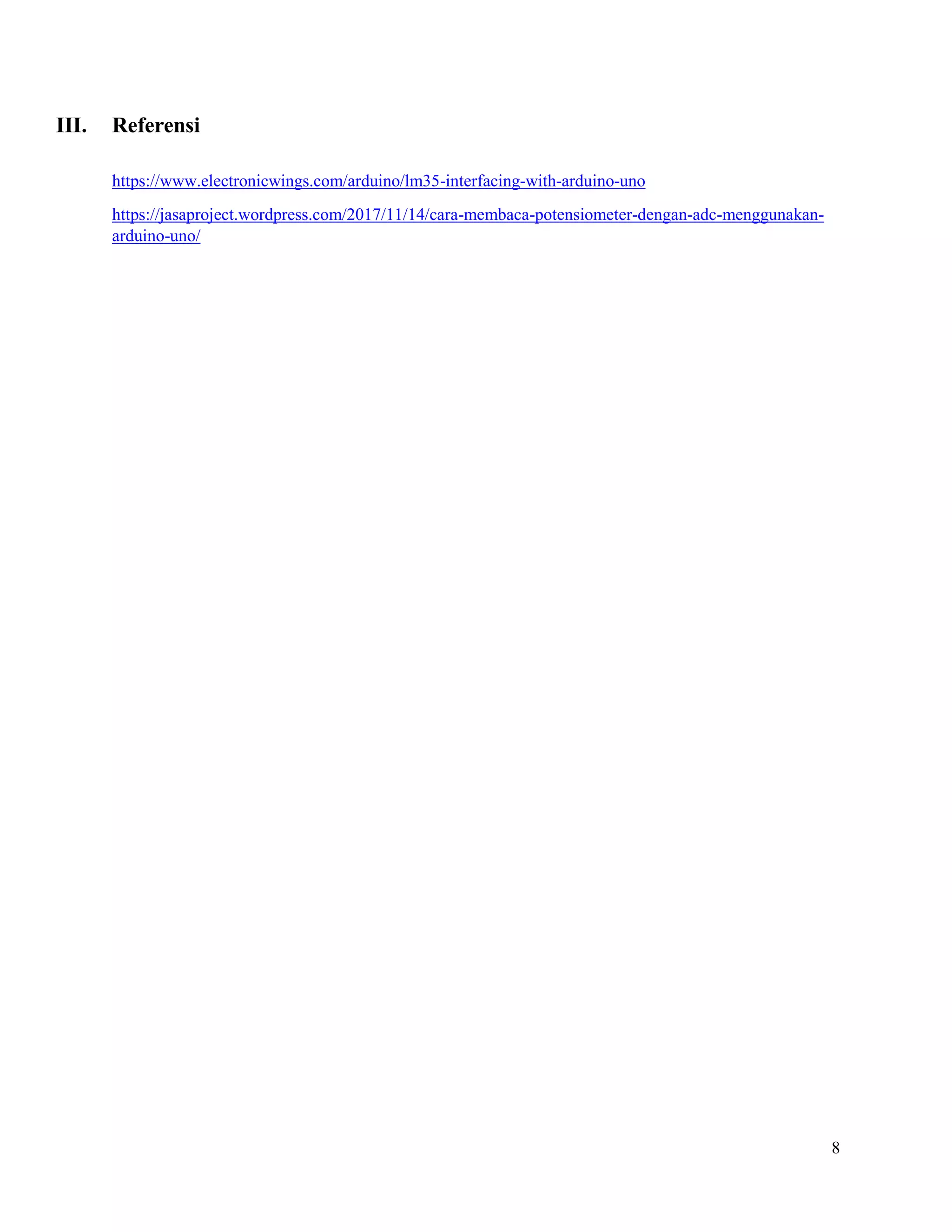

III. Referensi
https://www.electronicwings.com/arduino/lm35-interfacing-with-arduino-uno
https://jasaproject.wordpress.com/2017/11/14/cara-membaca-potensiometer-dengan-adc-menggunakan-
arduino-uno/

10. 9

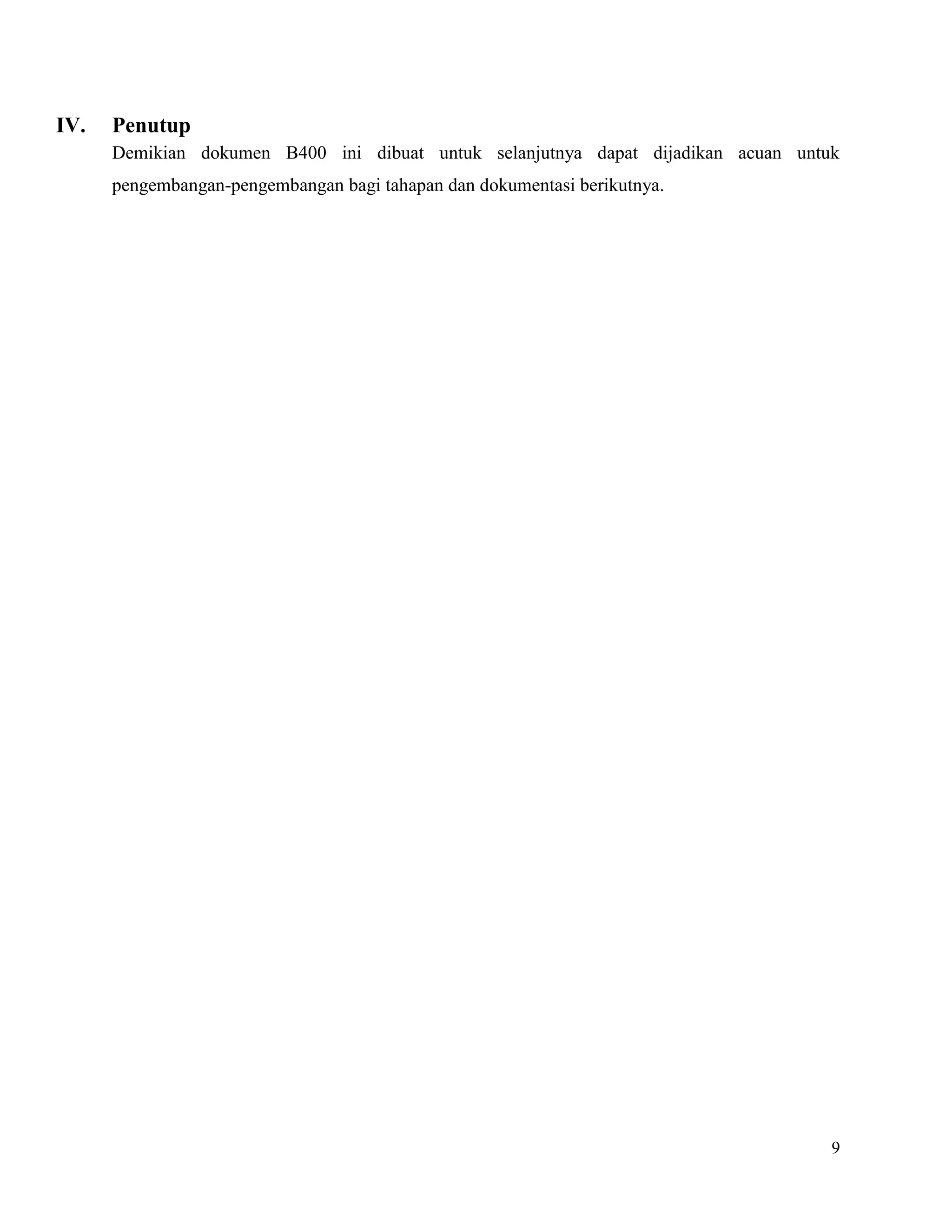

IV. Penutup
Demikian dokumen B400 ini dibuat untuk selanjutnya dapat dijadikan acuan untuk
pengembangan-pengembangan bagi tahapan dan dokumentasi berikutnya.
