Ringkasan dokumen ini adalah: 1. Dokumen ini menjelaskan proses realisasi sistem kendali suhu ruangan berbasis Arduino, LM35, dan TRIAC dengan pengujian komponen-komponennya. 2. Komponen-komponen yang diuji antara lain aktuator lampu AC, potensiometer, dan sensor suhu LM35. 3. Hasil pengujian digunakan sebagai acuan untuk pengembangan tahap berikutnya.

1. KEMENTERIAN PENDIDIKAN DAN KEBUDAYAAN
POLITEKNIK NEGERI BANDUNG
Jln. Gegerkalong Hilir, Ds. Ciwaruga, Bandung 40012, Kotak Pos 1234, Telepon (022) 2013789, Fax. (022)
2013889 Homepage :www.polban.ac.id Email : polban@polban.ac.id
Dokumentasi Tugas Akhir Mata Kuliah
Lembar Sampul Dokumen
Judul Dokumen
Dokumen B400: “Sistem Kendali Suhu Ruangan Berbasis
Arduino,LM35 dan TRIAC”
Jenis Dokumen B400
Nomor Dokumen B400 – 01
Nomor Revisi 01
Nama File 171311025_RIZKYAHMADFAUZY_B400.docx
Tanggal
Penerbitan 10 Mei 2019
Unit Penerbit
Jumlah Halaman 5
Data Pengusul
Pengusul Nama Jabatan Mahasiswa D – III
Teknik Elektronika
Rizky Ahmad Fauzy(171311025)
Tanggal 10/05/2019
Tanda
Tangan
Lembaga Politeknik Negeri Bandung
Alamat Jln. Gegerkalong Hilir, Ds. Ciwaruga Bandung 40012, Kotak Pos 1234,
Telepon (022) 2013789, Fax. (022) 2013889
Telepon : 022-
2013789
Faks : 022-
2013889
Email : polban@polban.ac.id

2. 2
DAFTAR ISI ..................................................................................................................... 2
1. Pengantar........................................................................................................................ 3
1.1. Ringkasan Isi Dokumen ............................................................................................. 3
1.2. Tujuan Penulisan ........................................................................................................ 3
2. Realisasi Sistem ............................................................................................................ 4
2.1. Realisasi Aspek Elektronik ........................................................................................ 4
3. Referensi ...................................................................................................................... 12
4. Penutup ........................................................................................................................ 12

3. 3

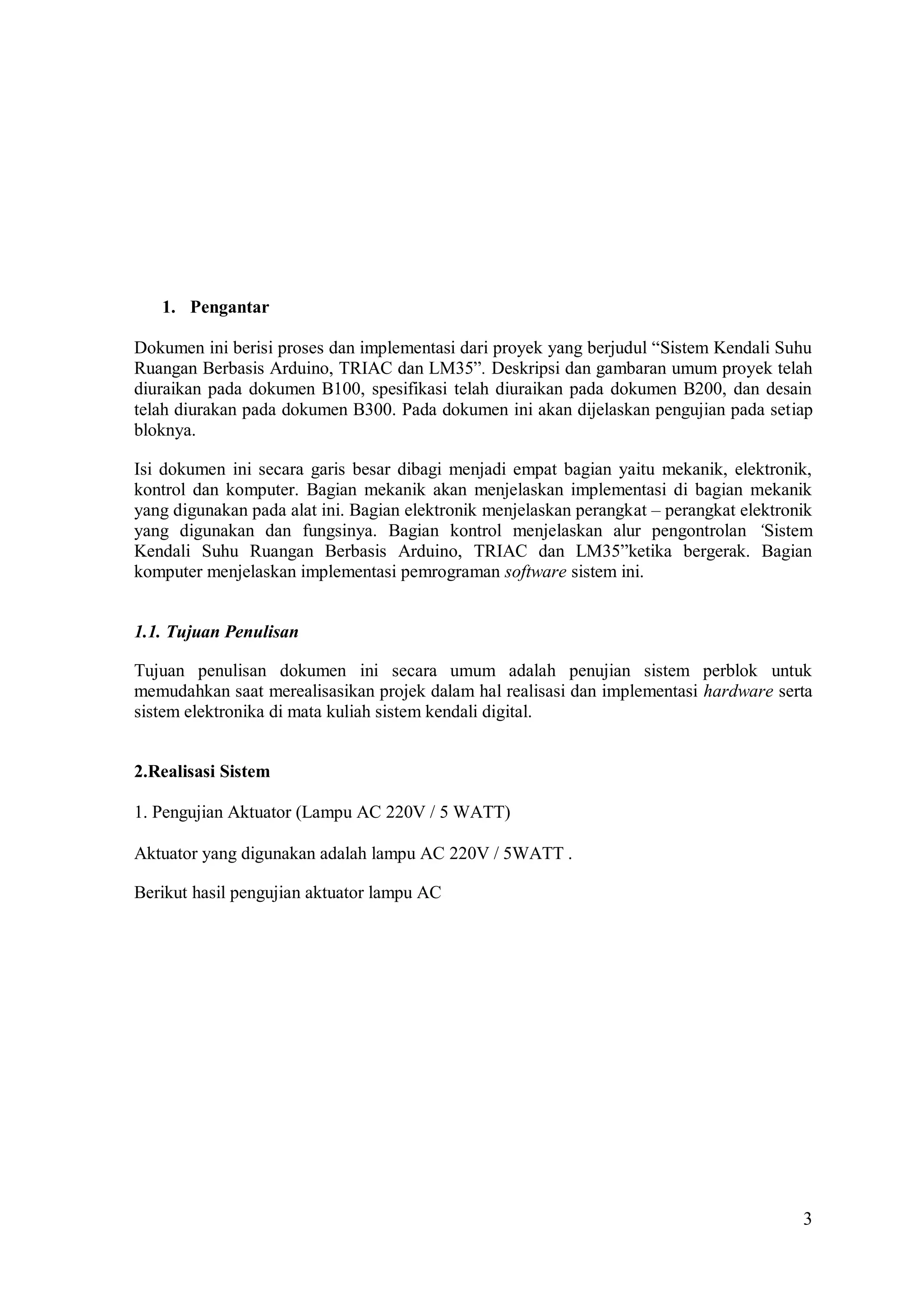

1. Pengantar
Dokumen ini berisi proses dan implementasi dari proyek yang berjudul “Sistem Kendali Suhu
Ruangan Berbasis Arduino, TRIAC dan LM35”. Deskripsi dan gambaran umum proyek telah
diuraikan pada dokumen B100, spesifikasi telah diuraikan pada dokumen B200, dan desain
telah diurakan pada dokumen B300. Pada dokumen ini akan dijelaskan pengujian pada setiap
bloknya.
Isi dokumen ini secara garis besar dibagi menjadi empat bagian yaitu mekanik, elektronik,
kontrol dan komputer. Bagian mekanik akan menjelaskan implementasi di bagian mekanik
yang digunakan pada alat ini. Bagian elektronik menjelaskan perangkat – perangkat elektronik
yang digunakan dan fungsinya. Bagian kontrol menjelaskan alur pengontrolan ‘Sistem
Kendali Suhu Ruangan Berbasis Arduino, TRIAC dan LM35”ketika bergerak. Bagian
komputer menjelaskan implementasi pemrograman software sistem ini.
1.1. Tujuan Penulisan
Tujuan penulisan dokumen ini secara umum adalah penujian sistem perblok untuk
memudahkan saat merealisasikan projek dalam hal realisasi dan implementasi hardware serta
sistem elektronika di mata kuliah sistem kendali digital.
2.Realisasi Sistem
1. Pengujian Aktuator (Lampu AC 220V / 5 WATT)
Aktuator yang digunakan adalah lampu AC 220V / 5WATT .
Berikut hasil pengujian aktuator lampu AC

4. 4

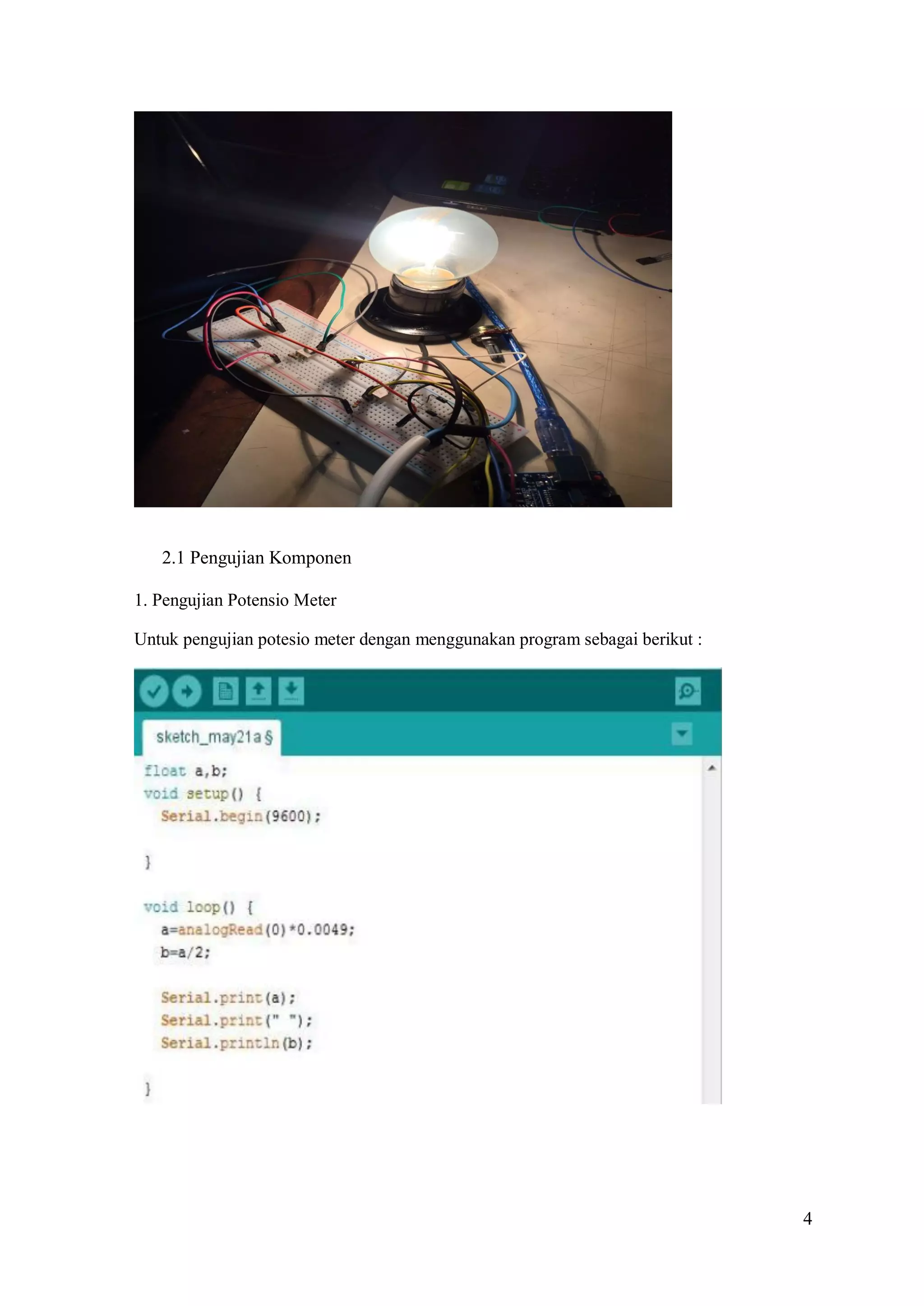

2.1 Pengujian Komponen
1. Pengujian Potensio Meter
Untuk pengujian potesio meter dengan menggunakan program sebagai berikut :

5. 5

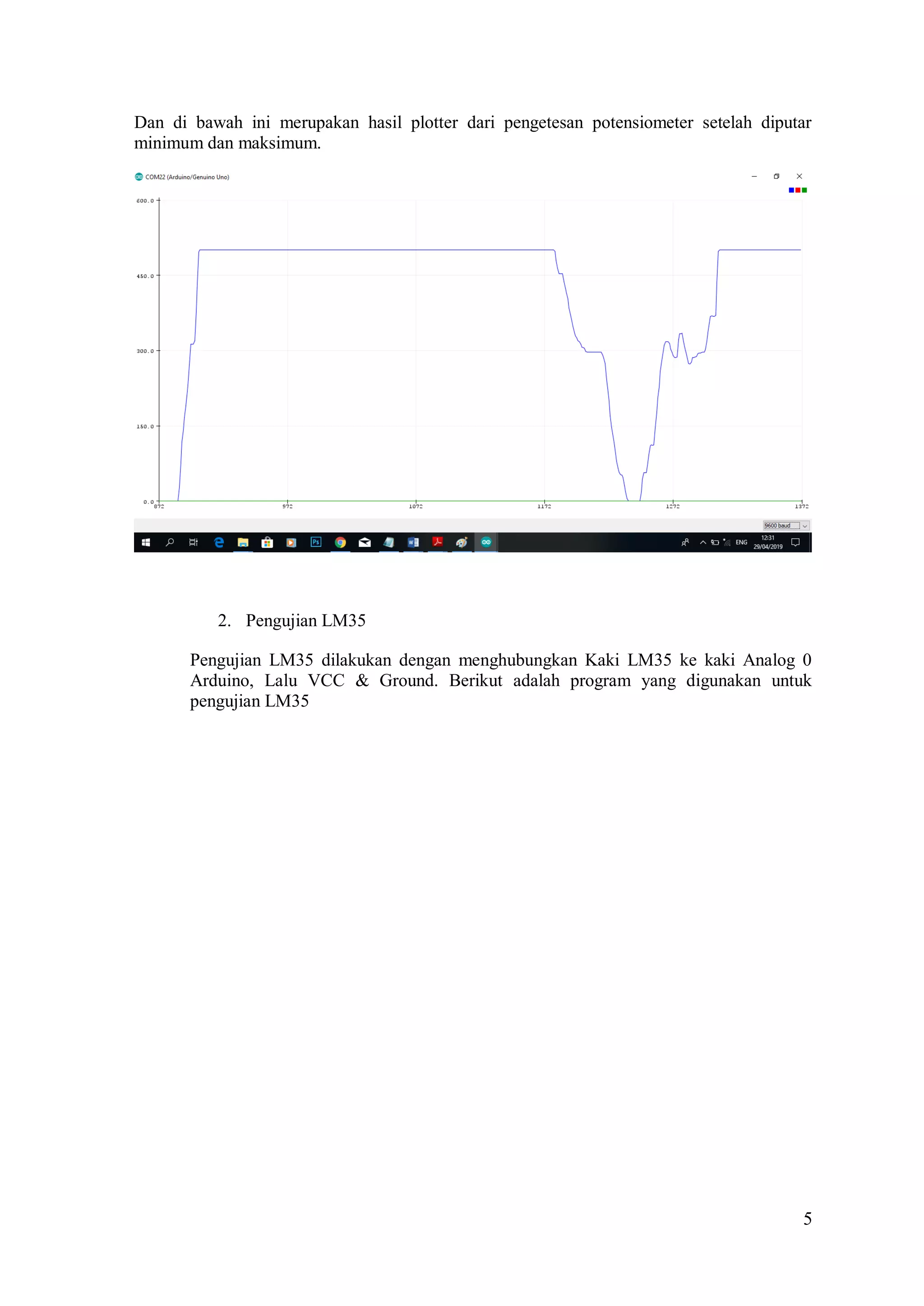

Dan di bawah ini merupakan hasil plotter dari pengetesan potensiometer setelah diputar
minimum dan maksimum.
2. Pengujian LM35
Pengujian LM35 dilakukan dengan menghubungkan Kaki LM35 ke kaki Analog 0
Arduino, Lalu VCC & Ground. Berikut adalah program yang digunakan untuk
pengujian LM35

6. 6

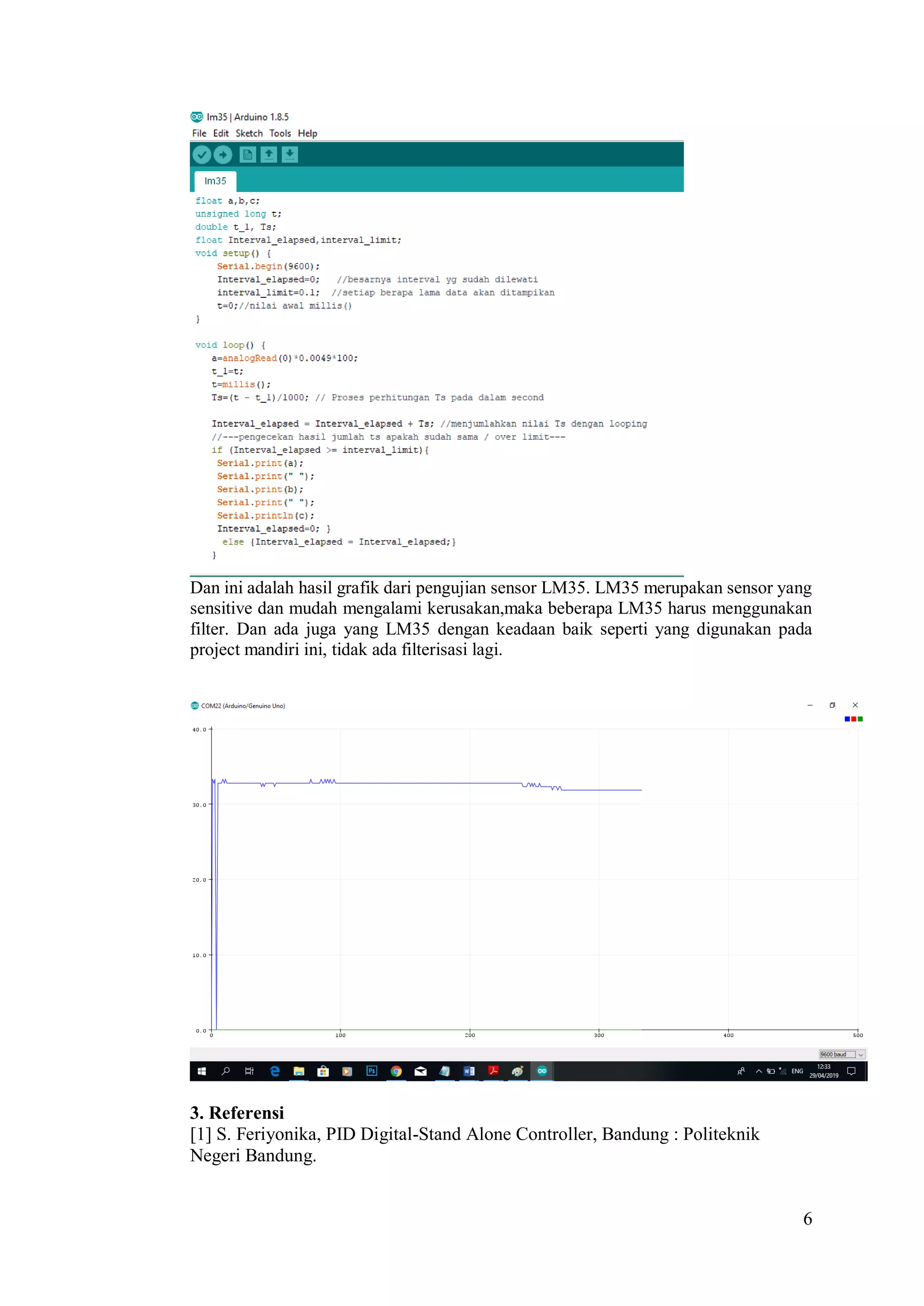

Dan ini adalah hasil grafik dari pengujian sensor LM35. LM35 merupakan sensor yang
sensitive dan mudah mengalami kerusakan,maka beberapa LM35 harus menggunakan
filter. Dan ada juga yang LM35 dengan keadaan baik seperti yang digunakan pada
project mandiri ini, tidak ada filterisasi lagi.
3. Referensi
[1] S. Feriyonika, PID Digital-Stand Alone Controller, Bandung : Politeknik
Negeri Bandung.

7. 7

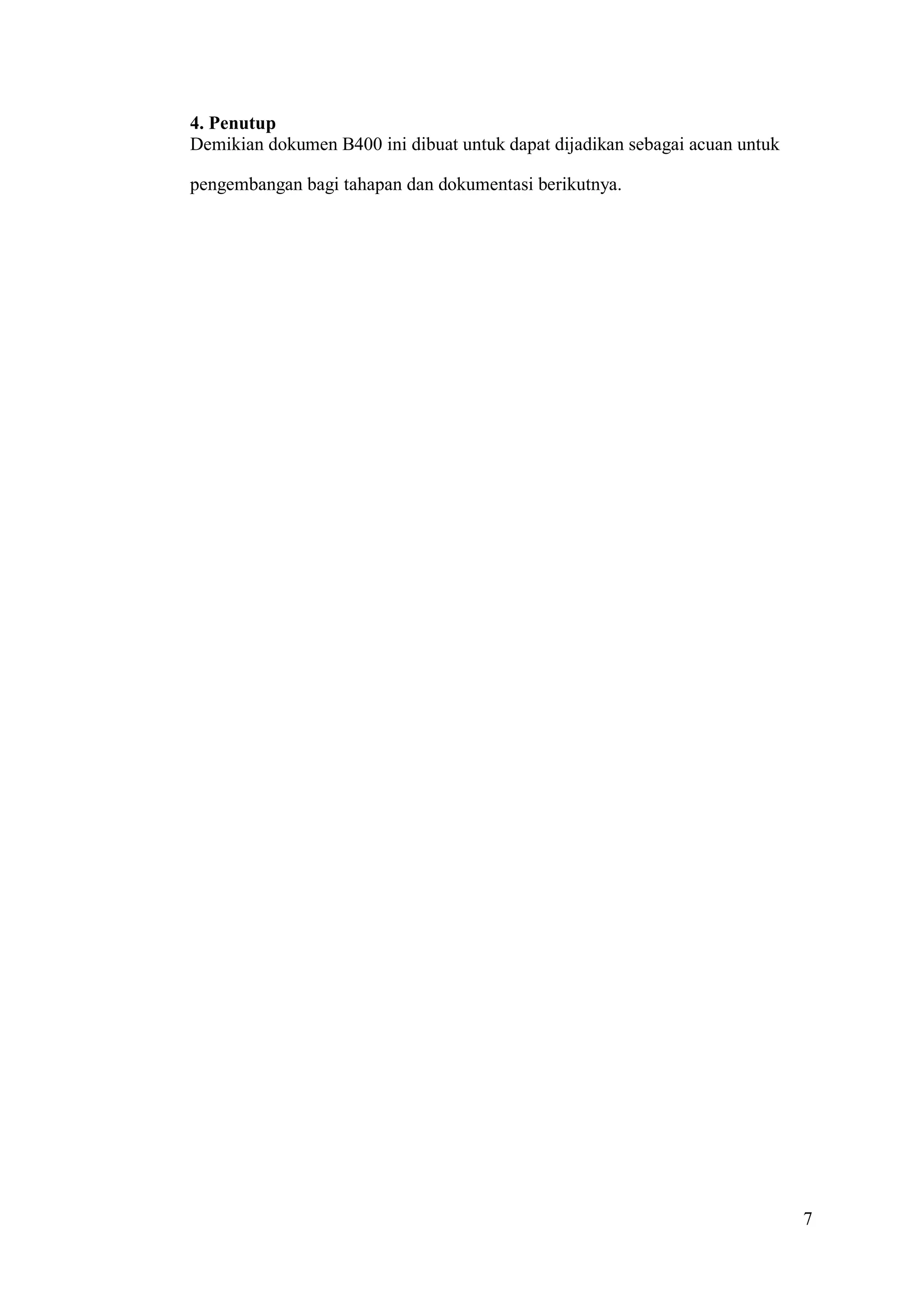

4. Penutup
Demikian dokumen B400 ini dibuat untuk dapat dijadikan sebagai acuan untuk
pengembangan bagi tahapan dan dokumentasi berikutnya.
