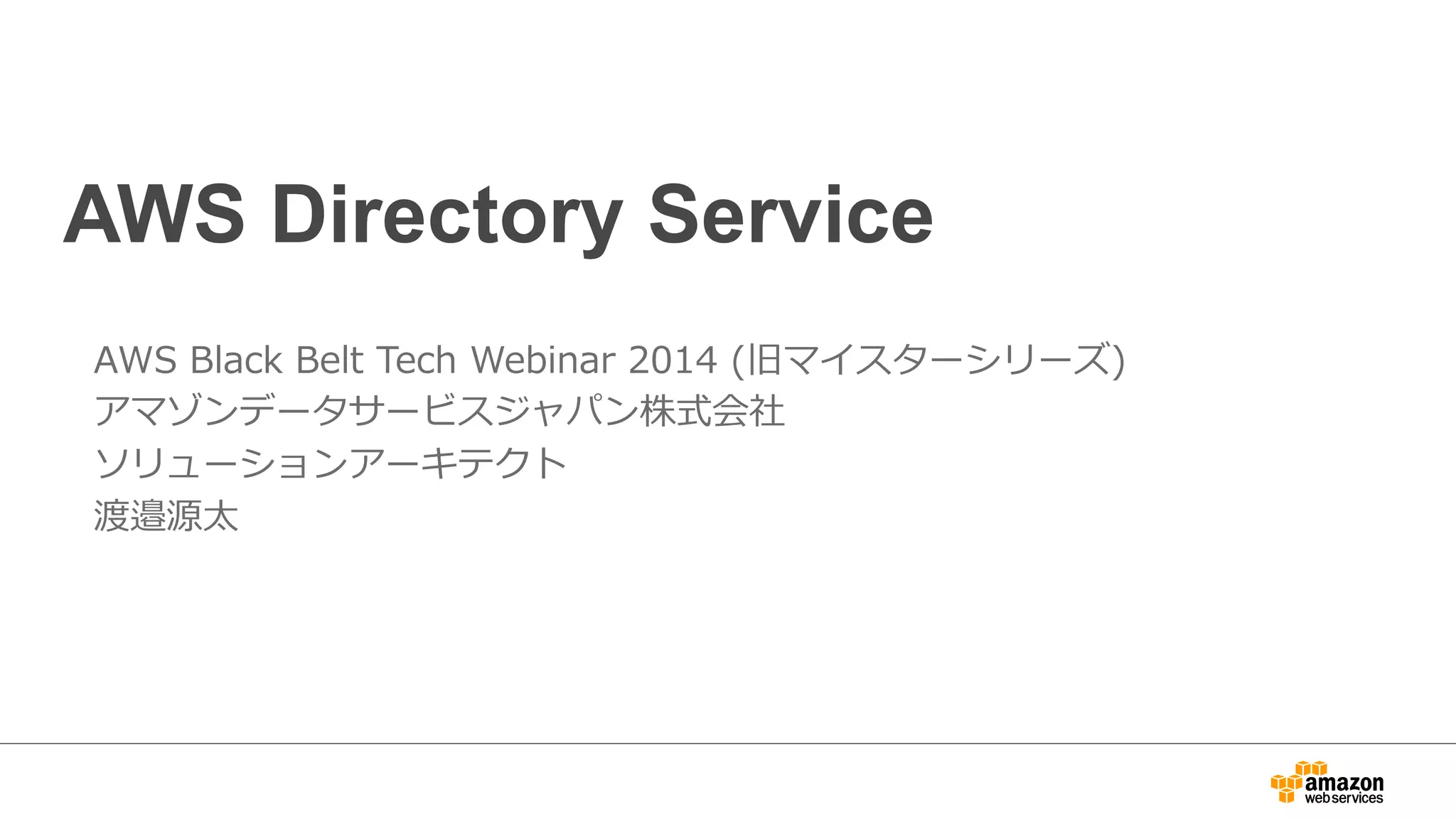

AWS Black Belt Tech Webinar 2014 (旧マイスターシリーズ) AWS Directory Service

1. AWS Directory Service
AWS Black Belt Tech Webinar 2014 (旧マイスターシリーズ)
アマゾンデータサービスジャパン株式会社
ソリューションアーキテクト
渡邉源太

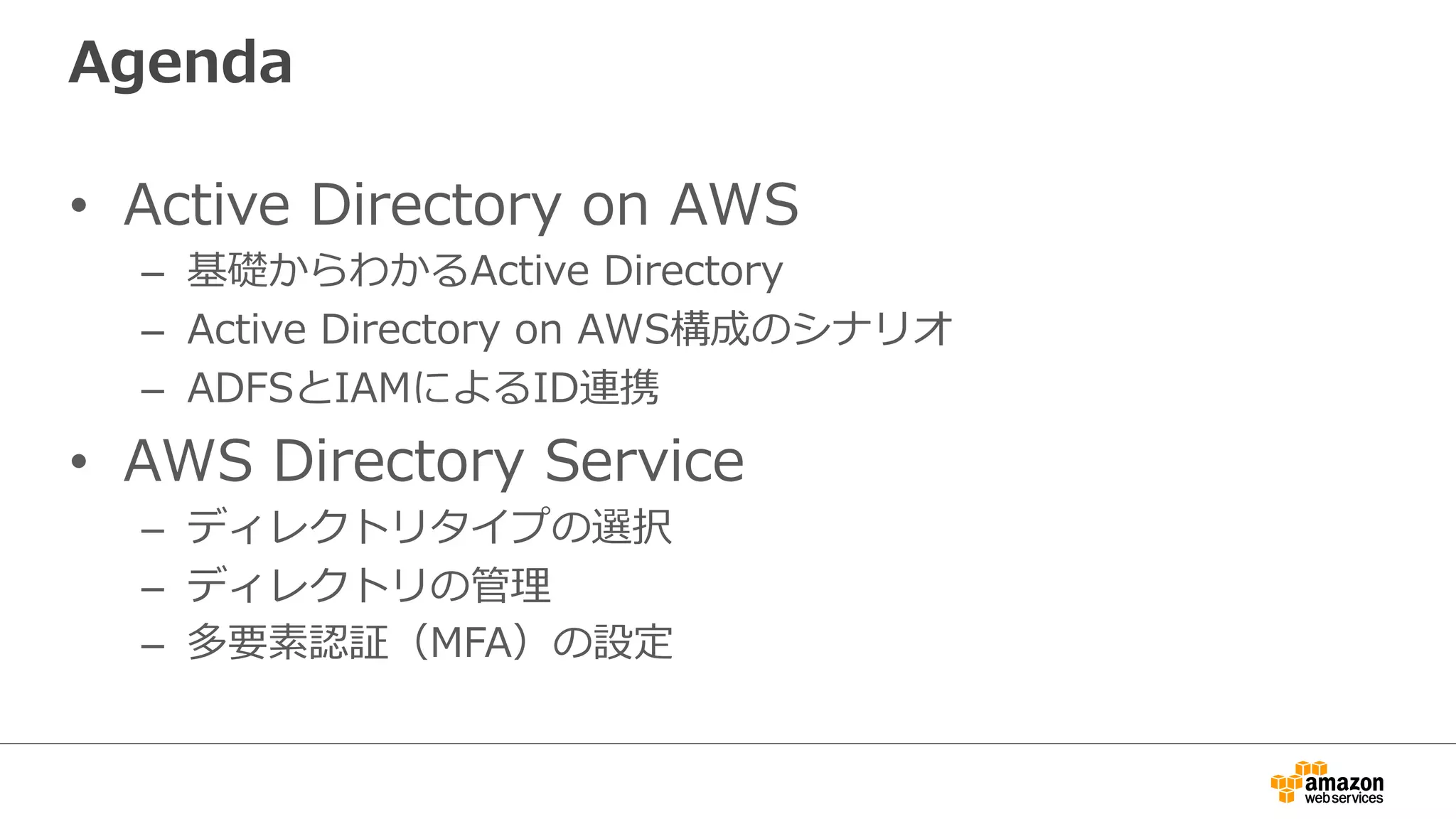

2. Agenda
• Active Directory on AWS
– 基礎からわかるActive Directory
– Active Directory on AWS構成のシナリオ
– ADFSとIAMによるID連携
• AWS Directory Service
– ディレクトリタイプの選択
– ディレクトリの管理理
– 多要素認証（MFA）の設定

3. Active Directory on AWS

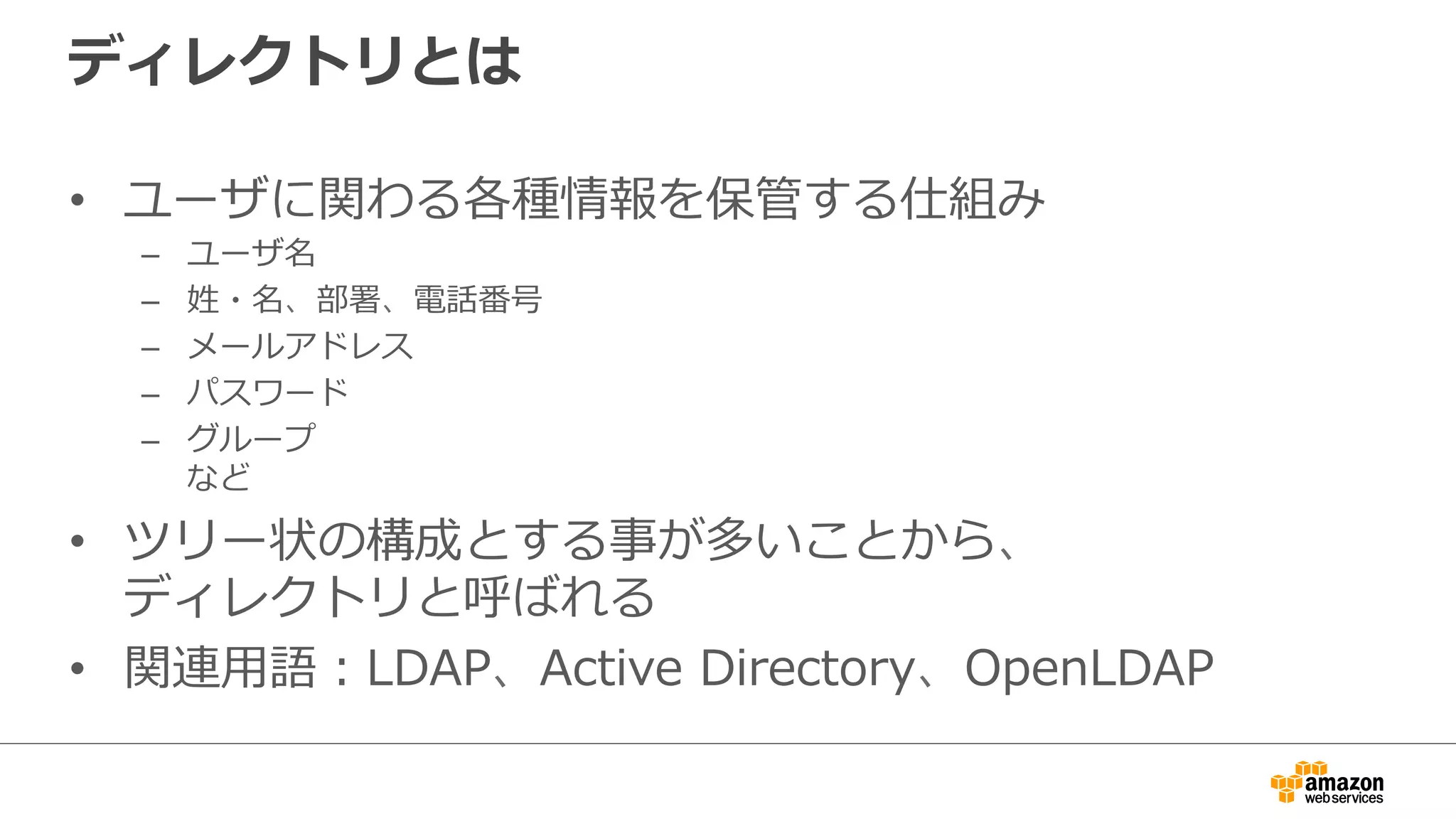

4. ディレクトリとは
• ユーザに関わる各種情報を保管する仕組み
– ユーザ名
– 姓・名、部署、電話番号
– メールアドレス
– パスワード
– グループ
など
• ツリー状の構成とする事が多いことから、
ディレクトリと呼ばれる
• 関連⽤用語：LDAP、Active Directory、OpenLDAP

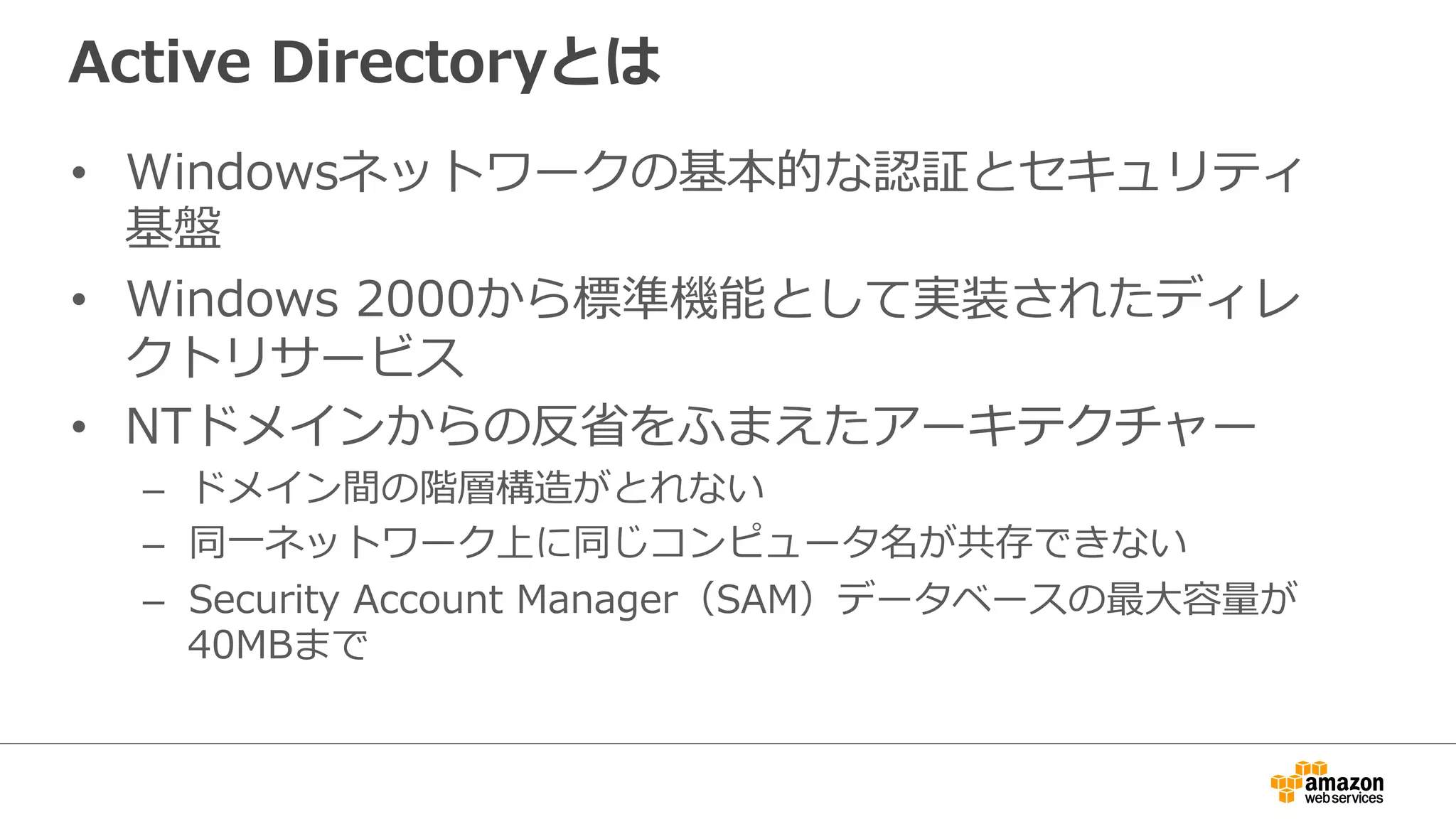

5. Active Directoryとは
• Windowsネットワークの基本的な認証とセキュリティ
基盤
• Windows 2000から標準機能として実装されたディレ
クトリサービス
• NTドメインからの反省省をふまえたアーキテクチャー
– ドメイン間の階層構造がとれない
– 同⼀一ネットワーク上に同じコンピュータ名が共存できない
– Security Account Manager（SAM）データベースの最⼤大容量量が
40MBまで

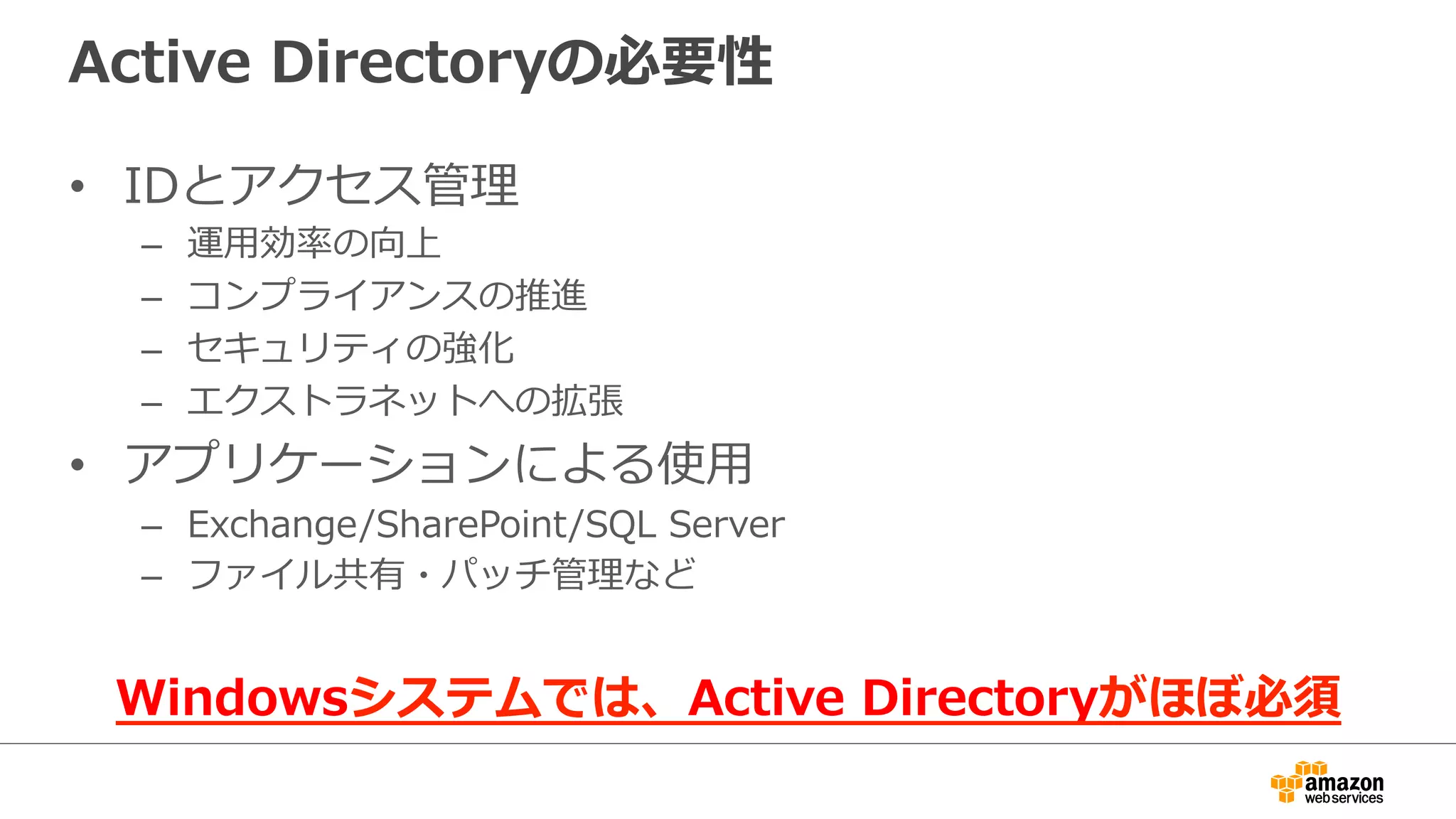

6. Active Directoryの必要性
• IDとアクセス管理理
– 運⽤用効率率率の向上
– コンプライアンスの推進
– セキュリティの強化
– エクストラネットへの拡張
• アプリケーションによる使⽤用
– Exchange/SharePoint/SQL Server
– ファイル共有・パッチ管理理など
Windowsシステムでは、Active Directoryがほぼ必須

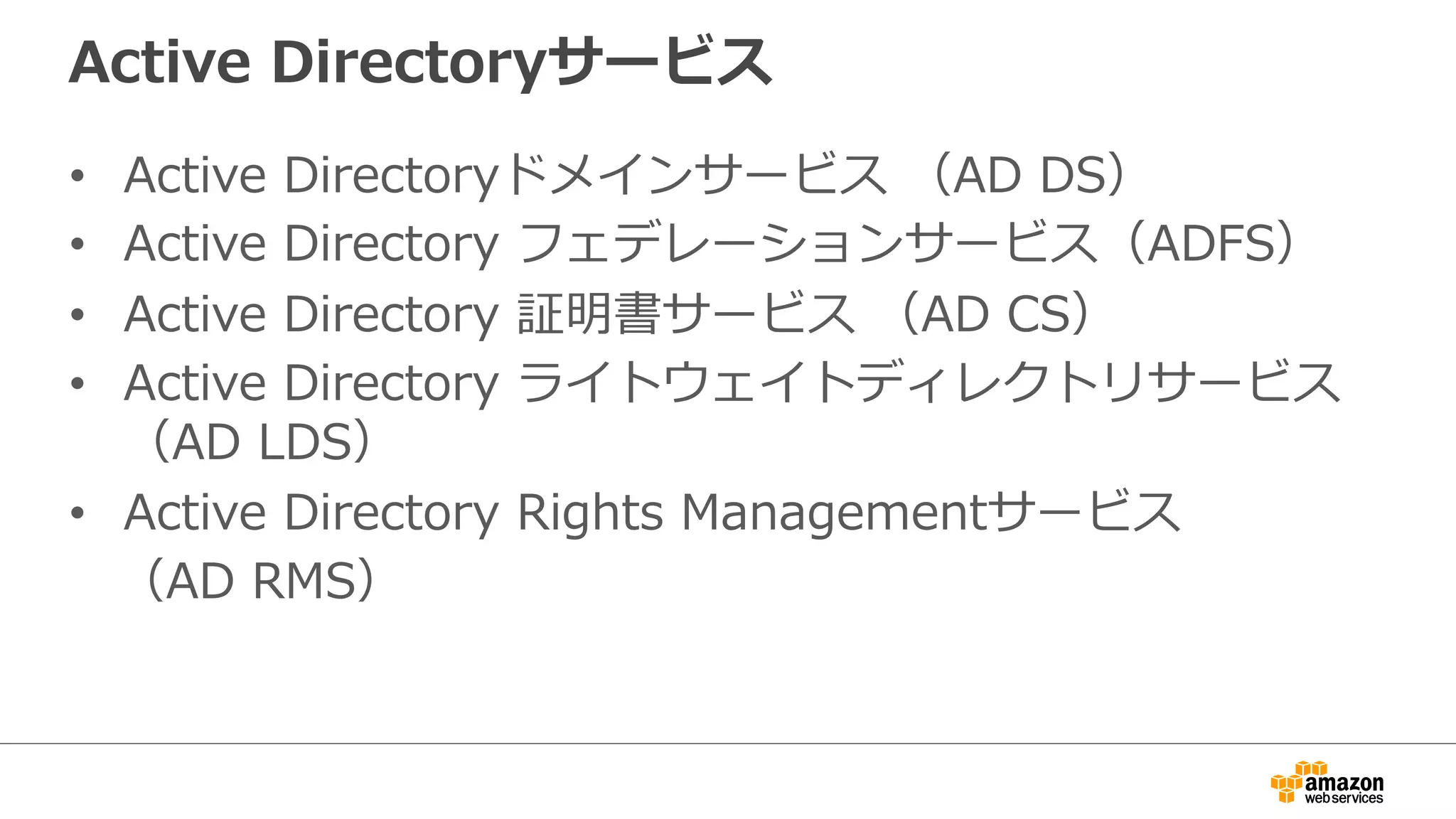

7. Active Directoryサービス
• Active Directoryドメインサービス （AD DS）
• Active Directory フェデレーションサービス（ADFS）
• Active Directory 証明書サービス （AD CS）
• Active Directory ライトウェイトディレクトリサービス
（AD LDS）
• Active Directory Rights Managementサービス
（AD RMS）

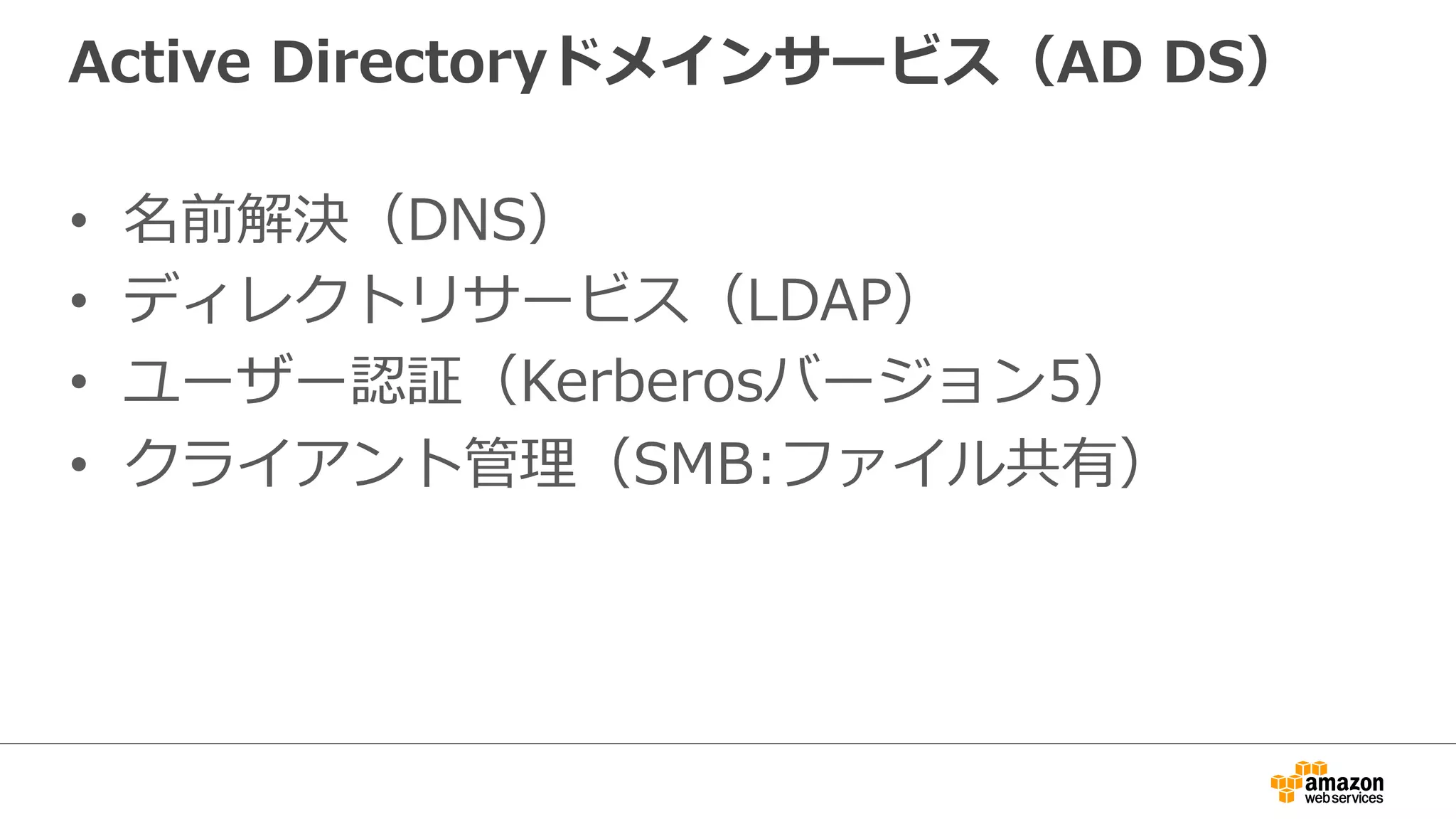

8. Active Directoryドメインサービス（AD DS）
• 名前解決（DNS）
• ディレクトリサービス（LDAP）
• ユーザー認証（Kerberosバージョン5）
• クライアント管理理（SMB:ファイル共有）

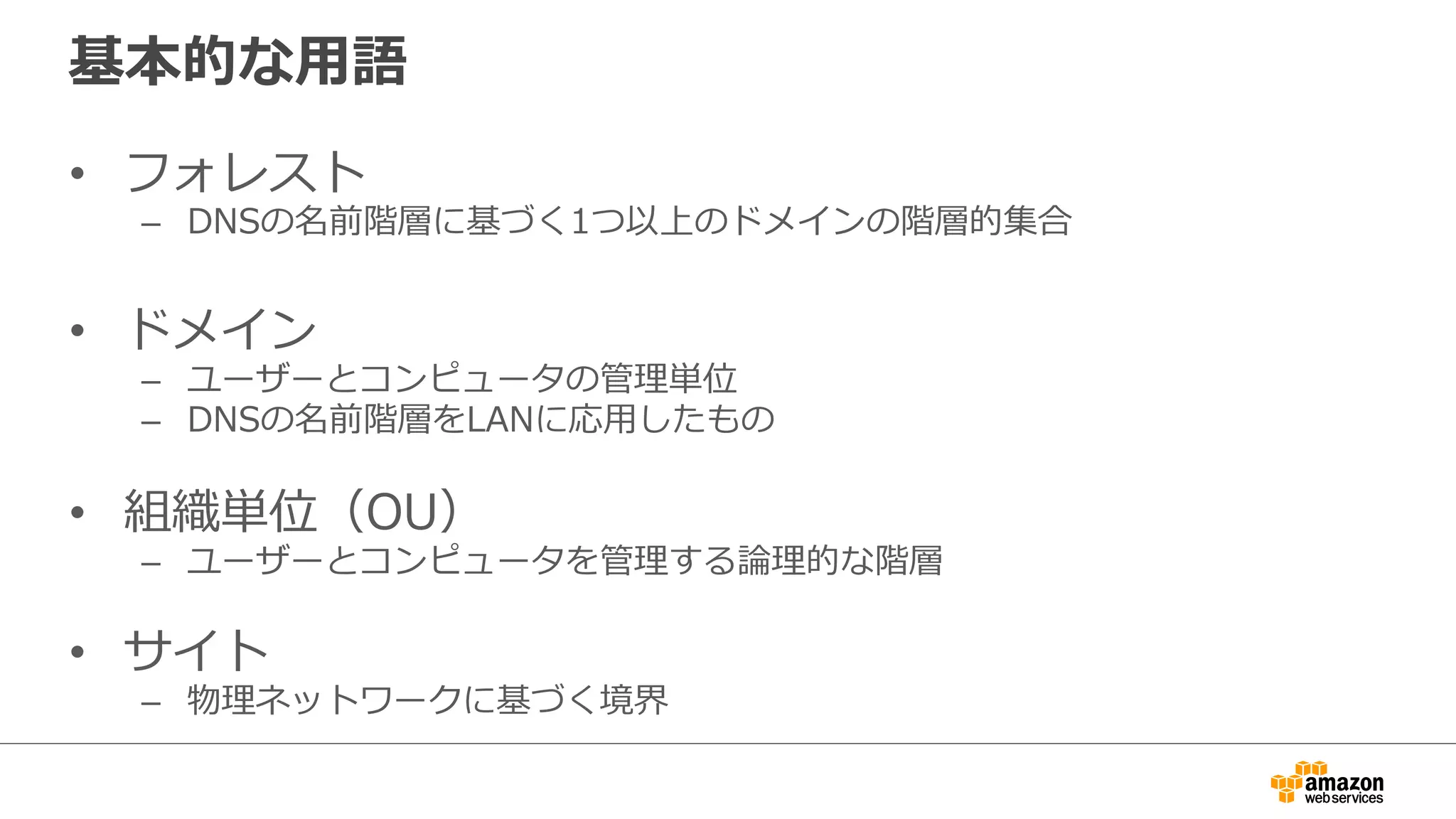

9. 基本的な⽤用語
• フォレスト
– DNSの名前階層に基づく1つ以上のドメインの階層的集合
• ドメイン
– ユーザーとコンピュータの管理理単位
– DNSの名前階層をLANに応⽤用したもの
• 組織単位（OU）
– ユーザーとコンピュータを管理理する論論理理的な階層
• サイト
– 物理理ネットワークに基づく境界

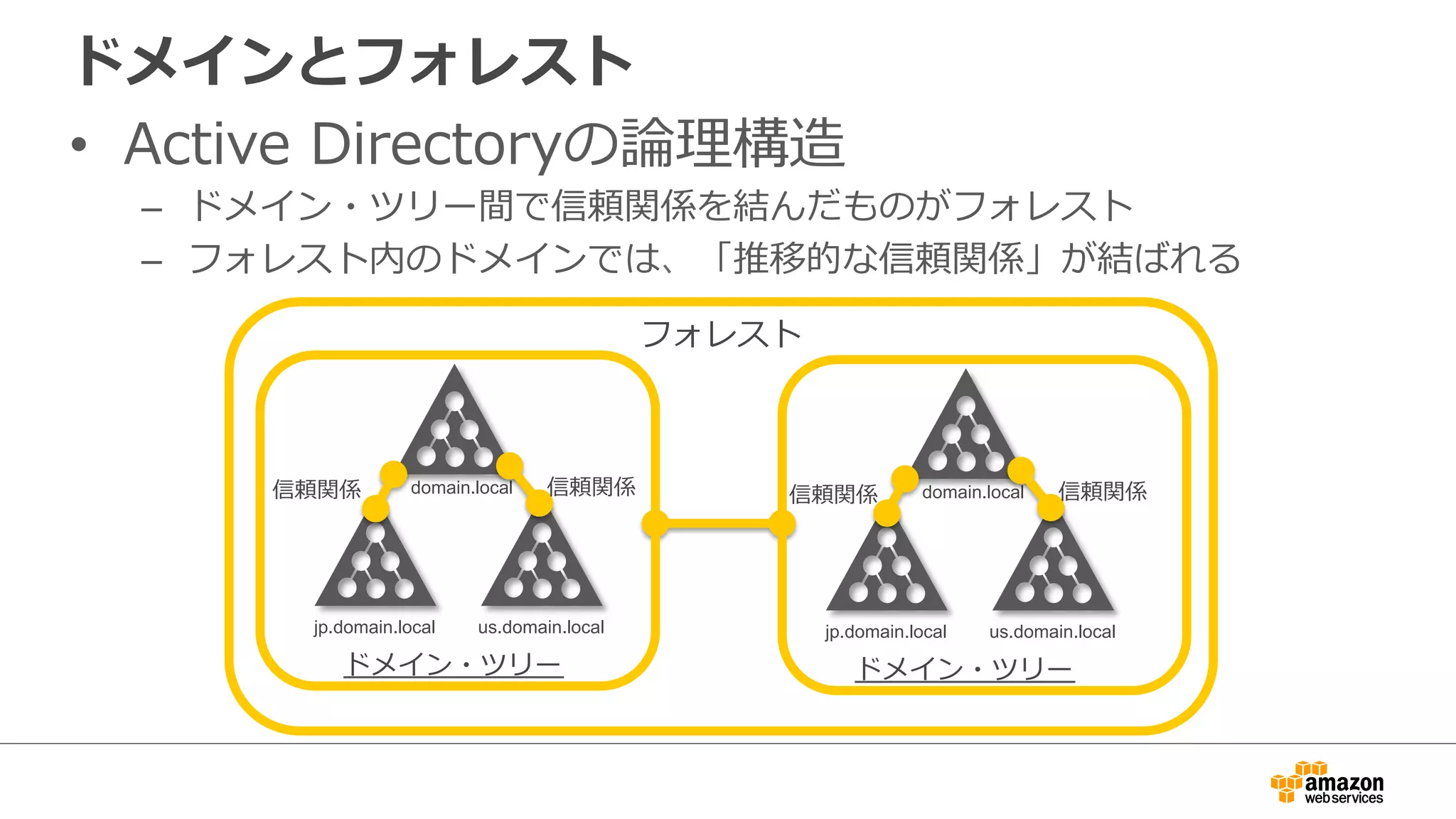

10. ドメインとフォレスト
• Active Directoryの論論理理構造
– ドメイン・ツリー間で信頼関係を結んだものがフォレスト
– フォレスト内のドメインでは、「推移的な信頼関係」が結ばれる
信頼関係domain.local
信頼関係
jp.domain.local us.domain.local
ドメイン・ツリー
信頼関係domain.local
信頼関係
jp.domain.local us.domain.local
ドメイン・ツリー
フォレスト

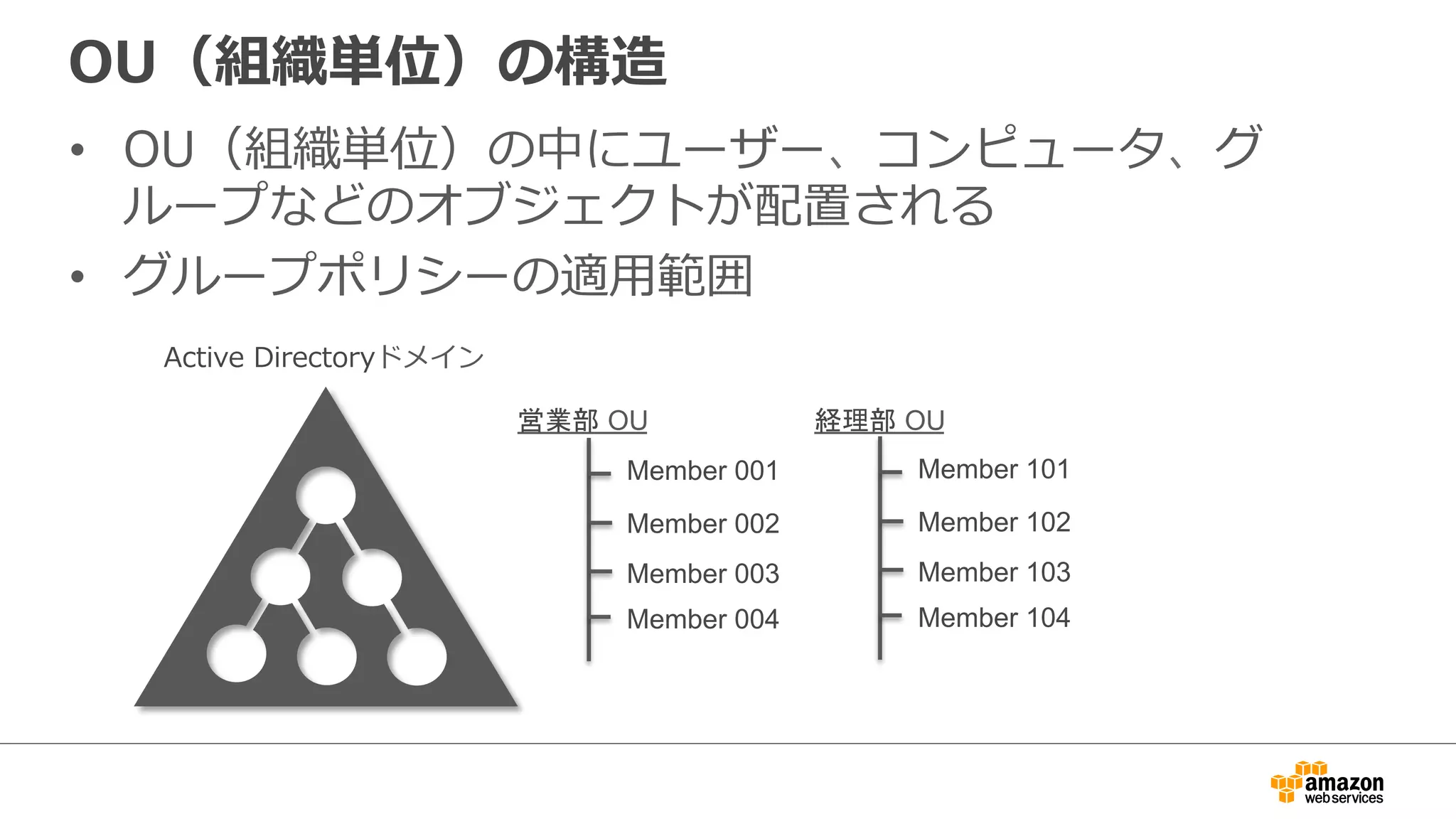

11. OU（組織単位）の構造
• OU（組織単位）の中にユーザー、コンピュータ、グ
ループなどのオブジェクトが配置される
• グループポリシーの適⽤用範囲
Active Directoryドメイン
営業部 OU 経理部 OU
Member 001
Member 002
Member 003
Member 004
Member 101
Member 102
Member 103
Member 104

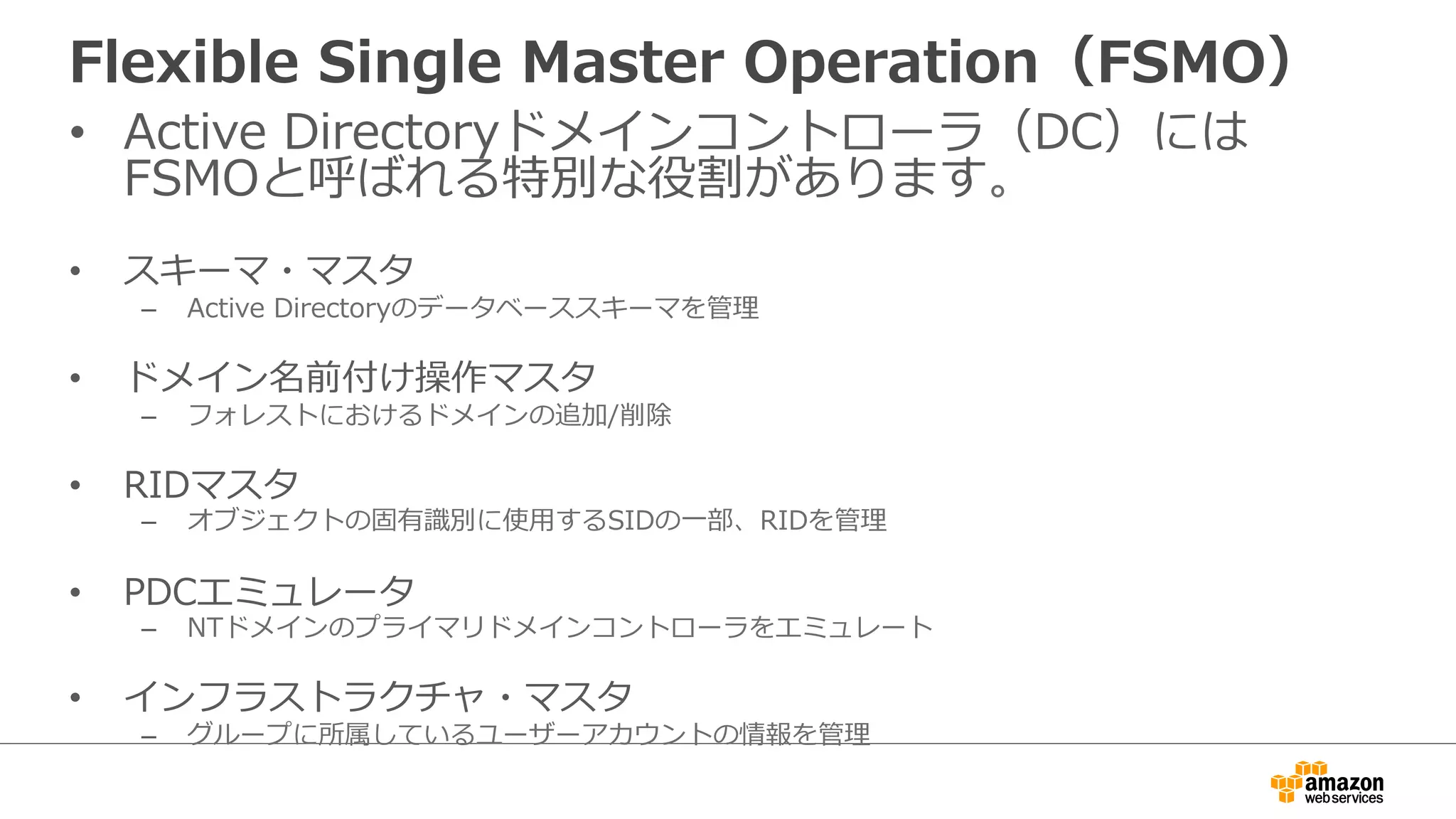

12. Flexible Single Master Operation（FSMO）
• Active Directoryドメインコントローラ（DC）には
FSMOと呼ばれる特別な役割があります。
• スキーマ・マスタ
– Active Directoryのデータベーススキーマを管理理
• ドメイン名前付け操作マスタ
– フォレストにおけるドメインの追加/削除
• RIDマスタ
– オブジェクトの固有識識別に使⽤用するSIDの⼀一部、RIDを管理理
• PDCエミュレータ
– NTドメインのプライマリドメインコントローラをエミュレート
• インフラストラクチャ・マスタ
– グループに所属しているユーザーアカウントの情報を管理理

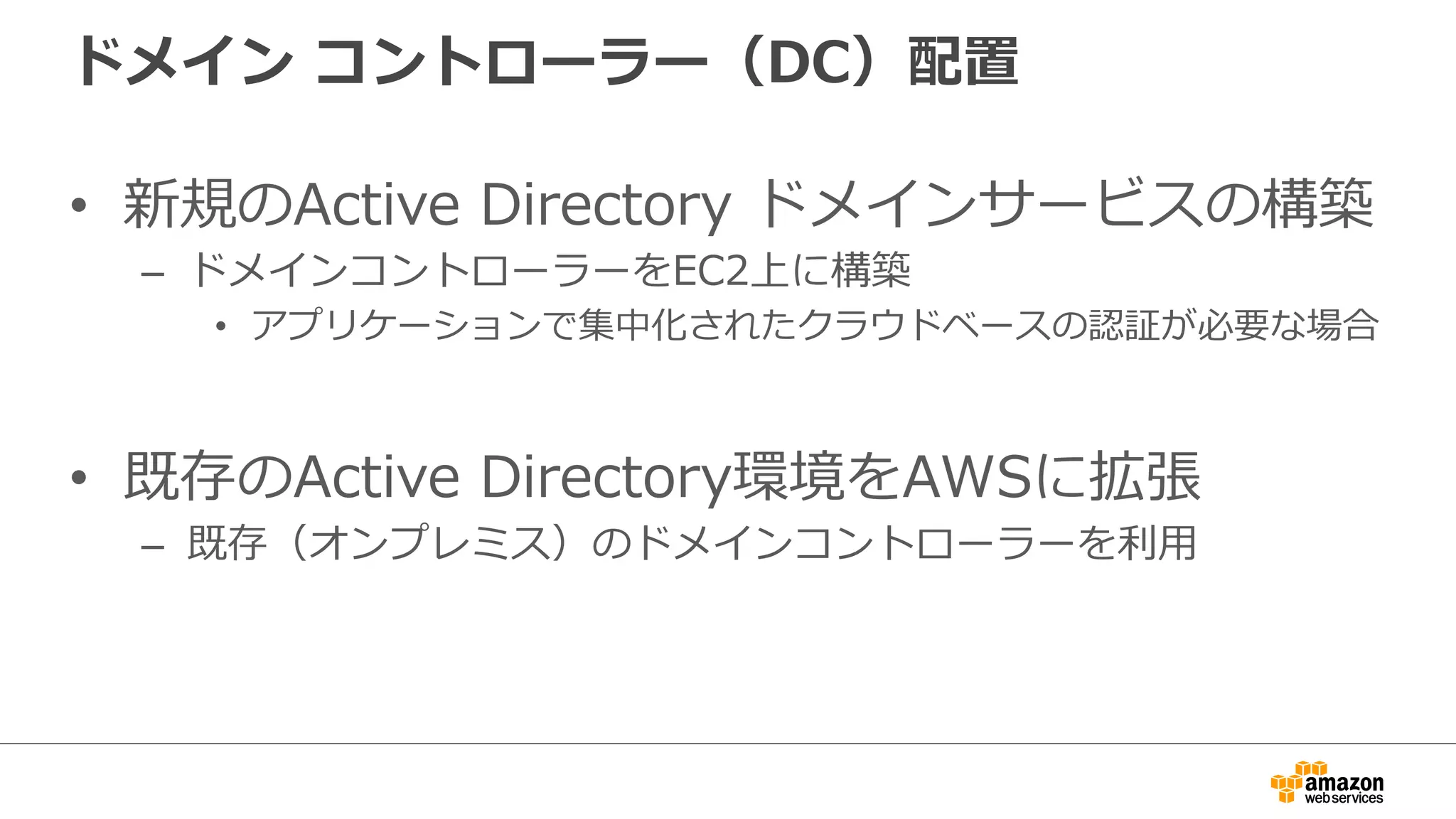

13. ドメイン コントローラー（DC）配置
• 新規のActive Directory ドメインサービスの構築
– ドメインコントローラーをEC2上に構築
• アプリケーションで集中化されたクラウドベースの認証が必要な場合
• 既存のActive Directory環境をAWSに拡張
– 既存（オンプレミス）のドメインコントローラーを利利⽤用

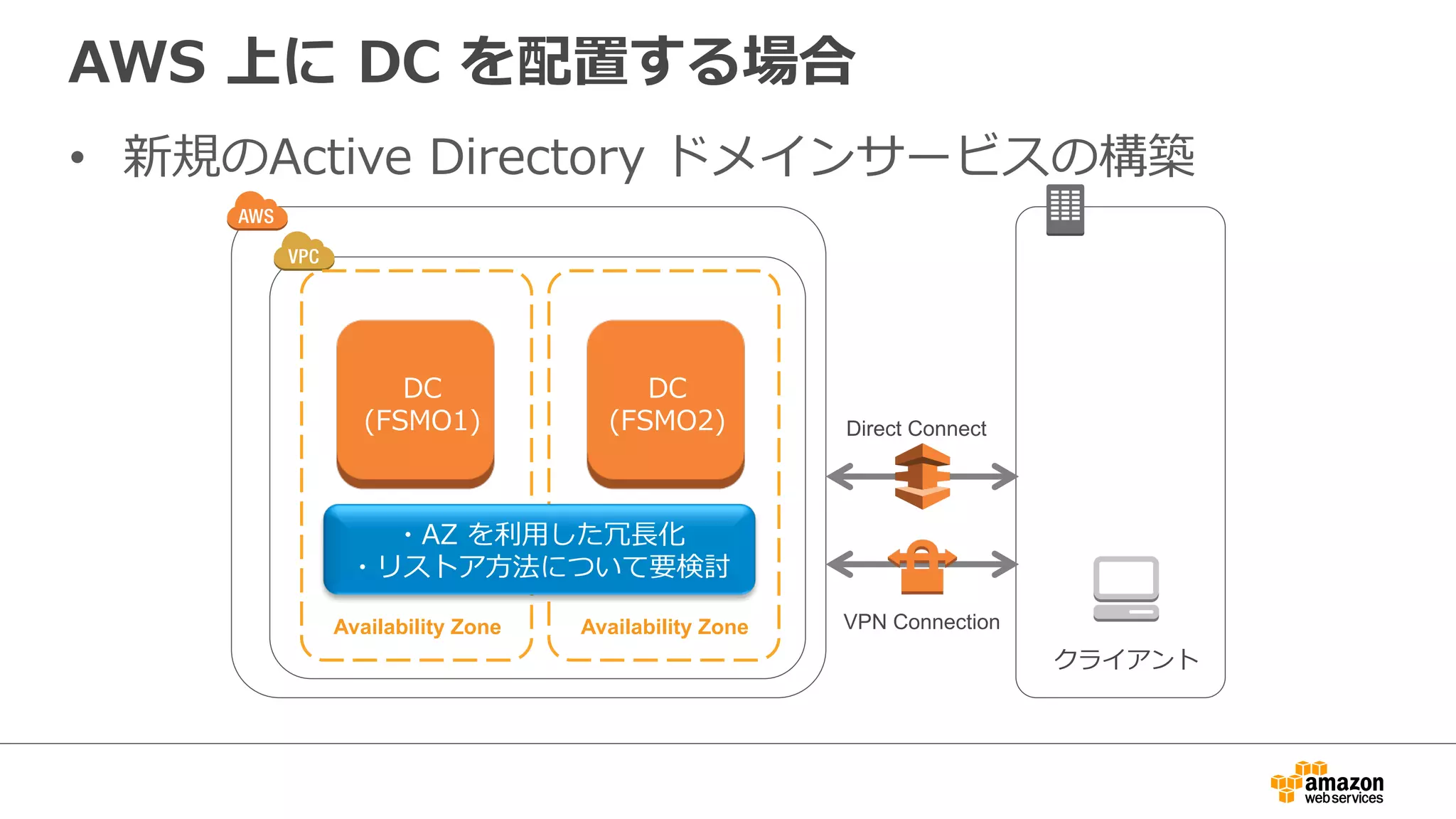

14. AWS 上に DC を配置する場合
• 新規のActive Directory ドメインサービスの構築
Availability Zone Availability Zone
Direct Connect
VPN Connection
DC
(FSMO1)
クライアント
DC
(FSMO2)
・AZ を利利⽤用した冗⻑⾧長化
・リストア⽅方法について要検討

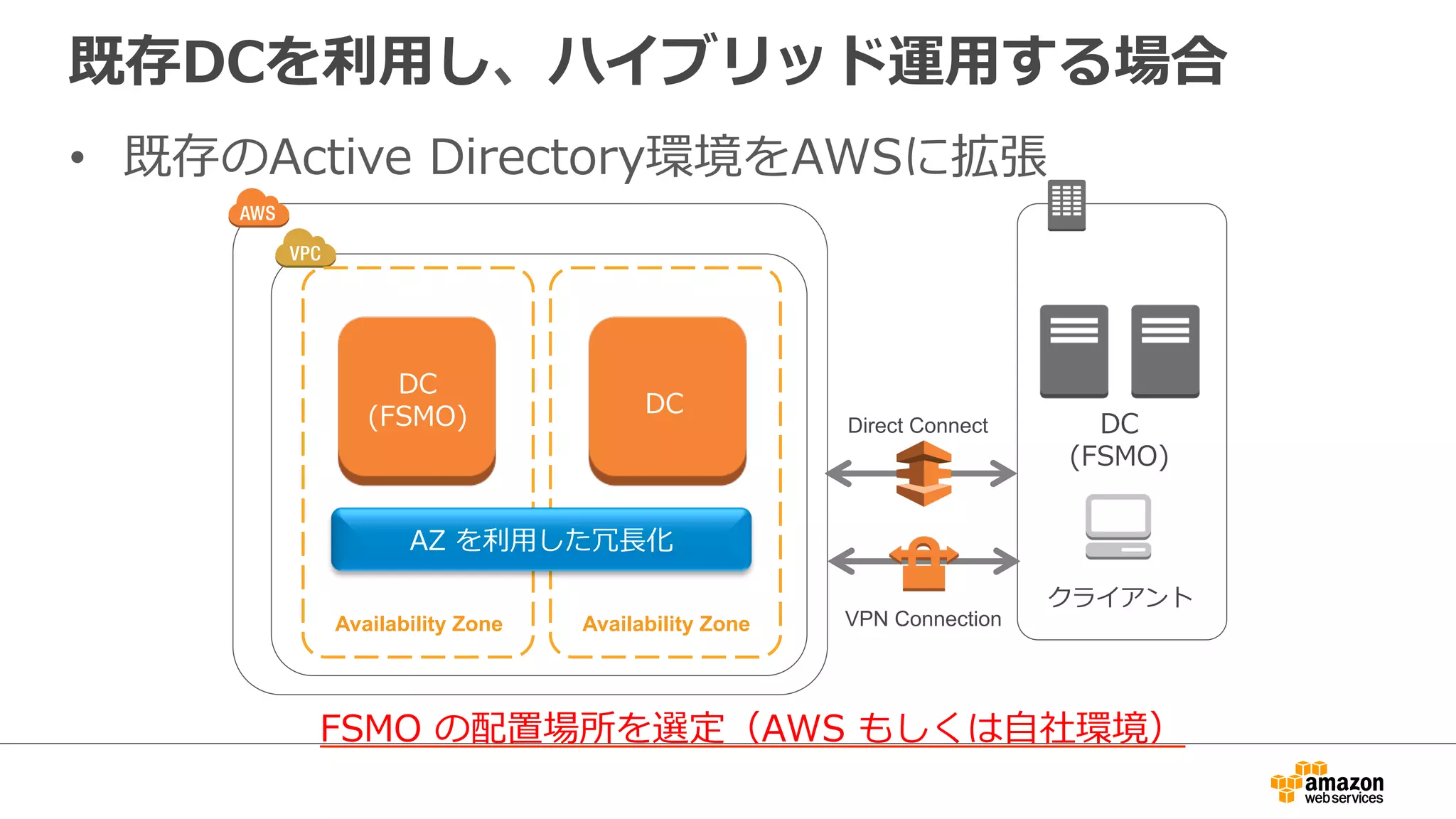

15. 既存DCを利利⽤用し、ハイブリッド運⽤用する場合
• 既存のActive Directory環境をAWSに拡張
DC
(FSMO)DCDC
Availability Zone Availability Zone
Direct Connect
VPN Connection
(FSMO)
クライアント
AZ を利利⽤用した冗⻑⾧長化
FSMO の配置場所を選定（AWS もしくは⾃自社環境）

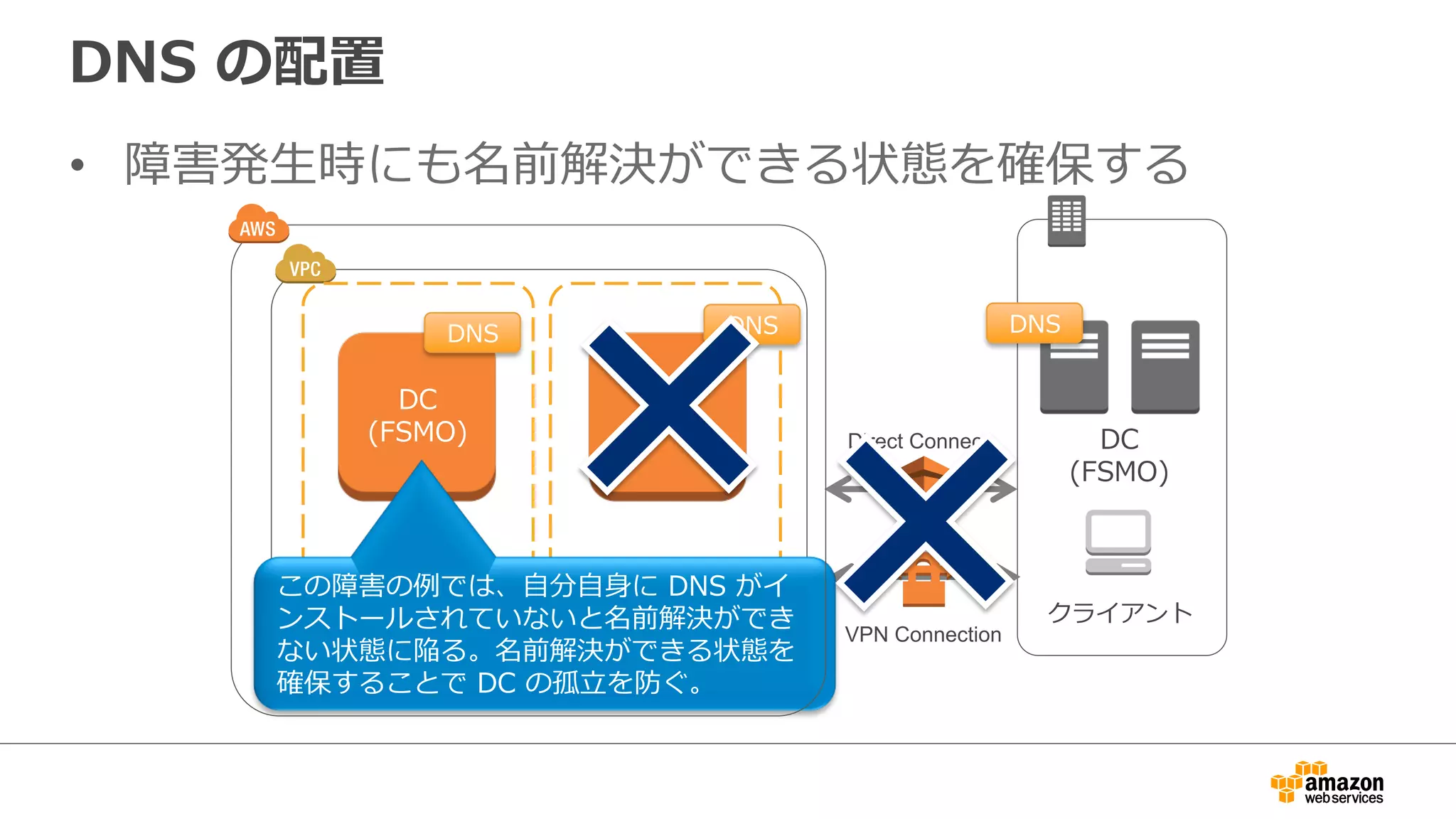

16. DNS の配置
• 障害発⽣生時にも名前解決ができる状態を確保する
DNSDNSDNS
Availability Zone Availability Zone
Direct Connect
VPN Connection
DC
(FSMO)
DCDC
(FSMO)
クライアント
この障害の例例では、⾃自分⾃自⾝身に DNS がイ
ンストールされていないと名前解決ができ
ない状態に陥る。名前解決ができる状態を
確保することで DC の孤⽴立立を防ぐ。

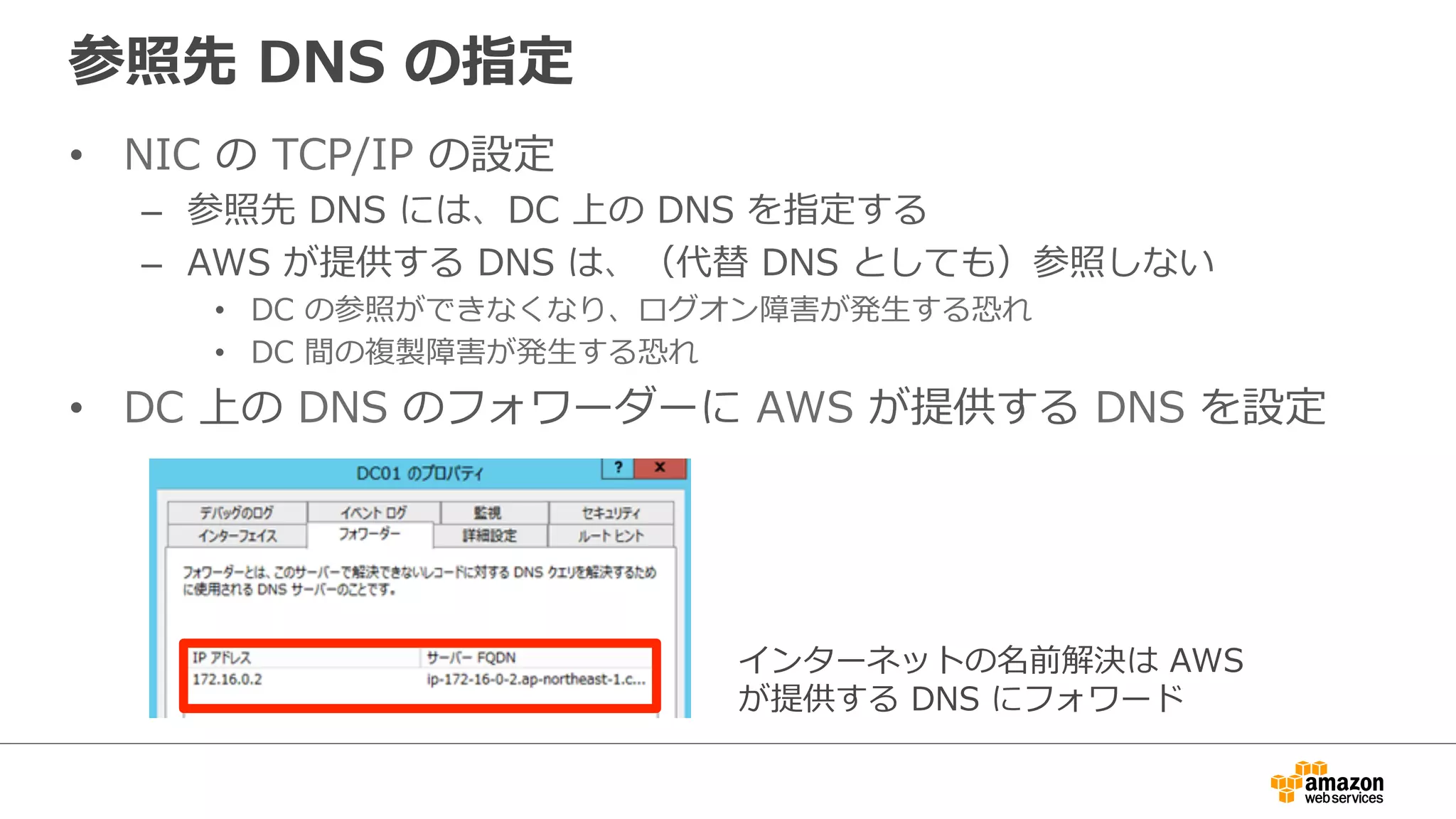

17. 参照先 DNS の指定
• NIC の TCP/IP の設定
– 参照先 DNS には、DC 上の DNS を指定する
– AWS が提供する DNS は、（代替 DNS としても）参照しない
• DC の参照ができなくなり、ログオン障害が発⽣生する恐れ
• DC 間の複製障害が発⽣生する恐れ
• DC 上の DNS のフォワーダーに AWS が提供する DNS を設定
インターネットの名前解決は AWS
が提供する DNS にフォワード

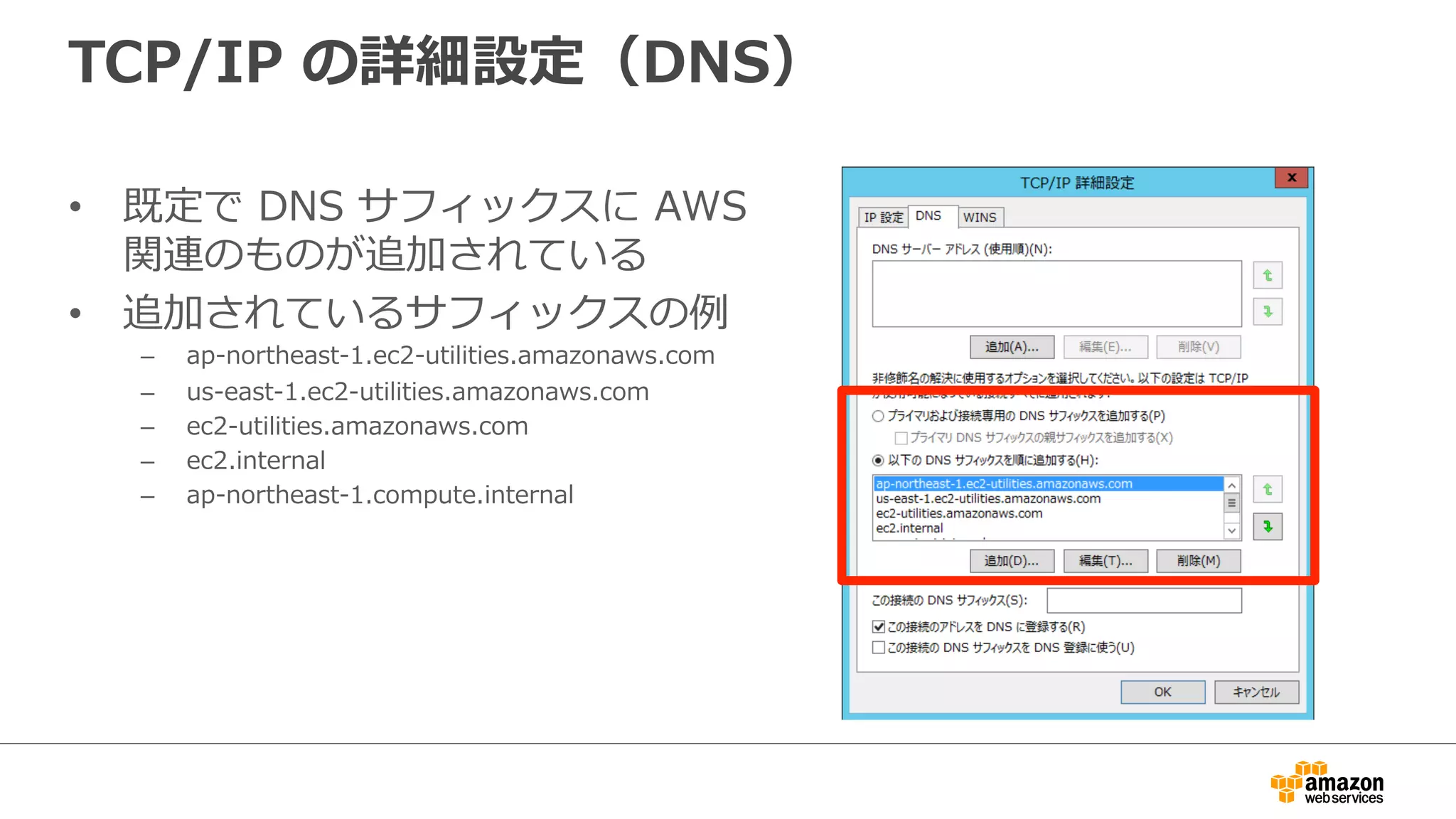

18. TCP/IP の詳細設定（DNS）
• 既定で DNS サフィックスに AWS
関連のものが追加されている
• 追加されているサフィックスの例例
– ap-‐‑‒northeast-‐‑‒1.ec2-‐‑‒utilities.amazonaws.com
– us-‐‑‒east-‐‑‒1.ec2-‐‑‒utilities.amazonaws.com
– ec2-‐‑‒utilities.amazonaws.com
– ec2.internal
– ap-‐‑‒northeast-‐‑‒1.compute.internal

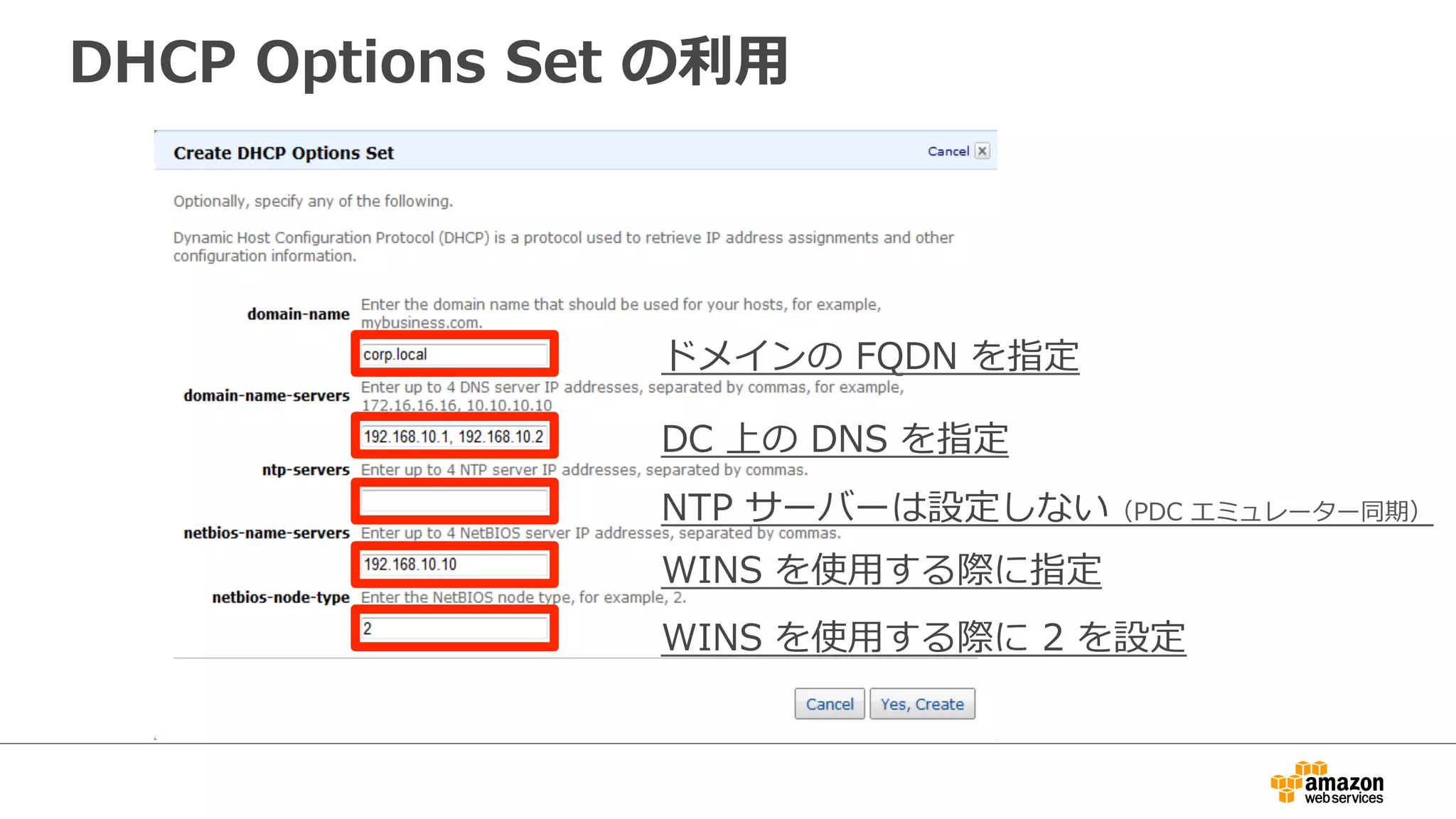

19. DHCP Options Set の利利⽤用
ドメインの FQDN を指定
DC 上の DNS を指定
NTP サーバーは設定しない（PDC エミュレーター同期）
WINS を使⽤用する際に指定
WINS を使⽤用する際に 2 を設定

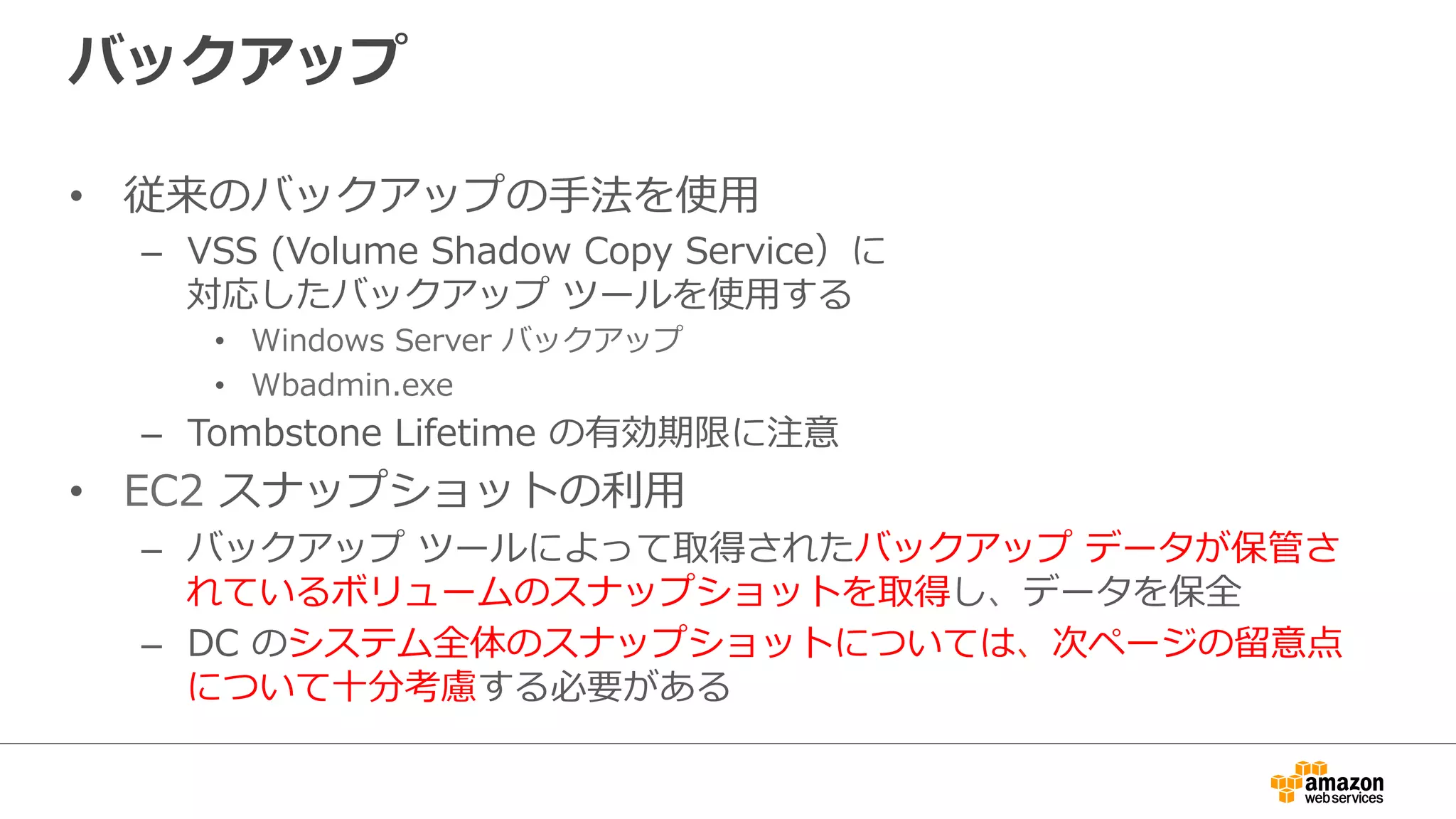

20. バックアップ
• 従来のバックアップの⼿手法を使⽤用
– VSS (Volume Shadow Copy Service）に
対応したバックアップ ツールを使⽤用する
• Windows Server バックアップ
• Wbadmin.exe
– Tombstone Lifetime の有効期限に注意
• EC2 スナップショットの利利⽤用
– バックアップ ツールによって取得されたバックアップ データが保管さ
れているボリュームのスナップショットを取得し、データを保全
– DC のシステム全体のスナップショットについては、次ページの留留意点
について⼗十分考慮する必要がある

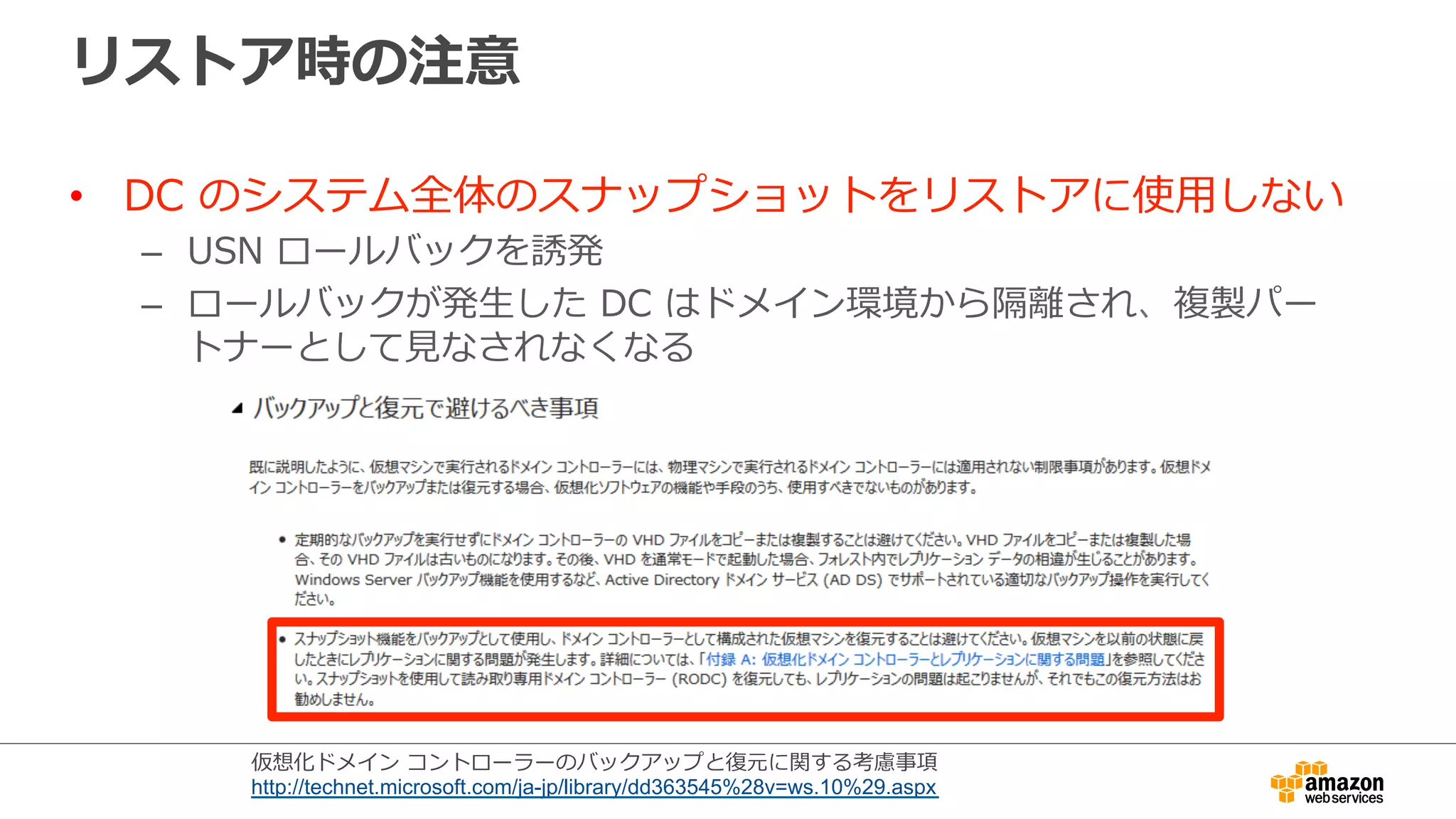

21. リストア時の注意
• DC のシステム全体のスナップショットをリストアに使⽤用しない
– USN ロールバックを誘発
– ロールバックが発⽣生した DC はドメイン環境から隔離離され、複製パー
トナーとして⾒見見なされなくなる
仮想化ドメイン コントローラーのバックアップと復復元に関する考慮事項
http://technet.microsoft.com/ja-jp/library/dd363545%28v=ws.10%29.aspx

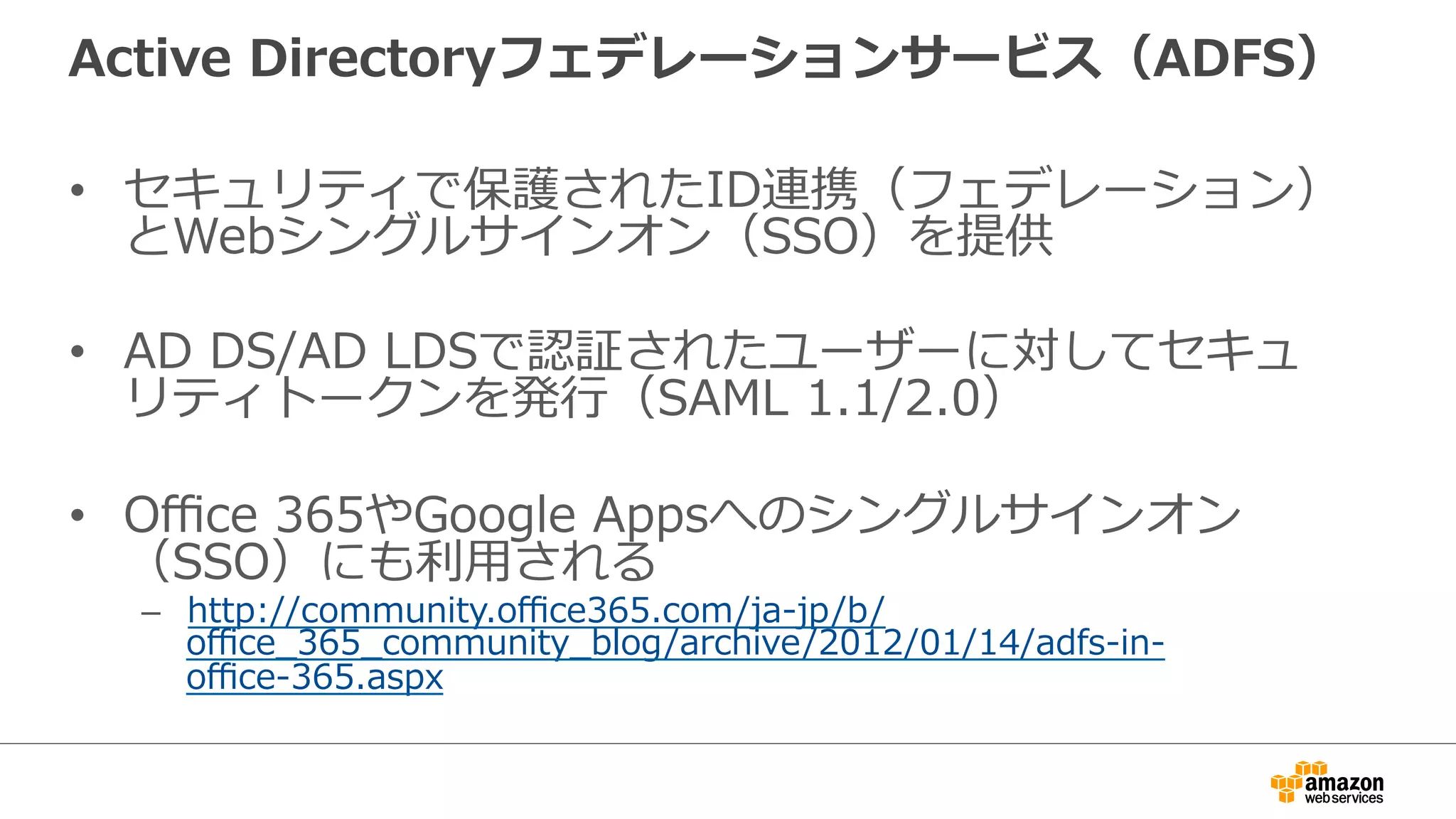

22. Active Directoryフェデレーションサービス（ADFS）
• セキュリティで保護されたID連携（フェデレーション）
とWebシングルサインオン（SSO）を提供
• AD DS/AD LDSで認証されたユーザーに対してセキュ
リティトークンを発⾏行行（SAML 1.1/2.0）
• Office 365やGoogle Appsへのシングルサインオン
（SSO）にも利利⽤用される
– http://community.office365.com/ja-‐‑‒jp/b/
office_̲365_̲community_̲blog/archive/2012/01/14/adfs-‐‑‒in-‐‑‒
office-‐‑‒365.aspx

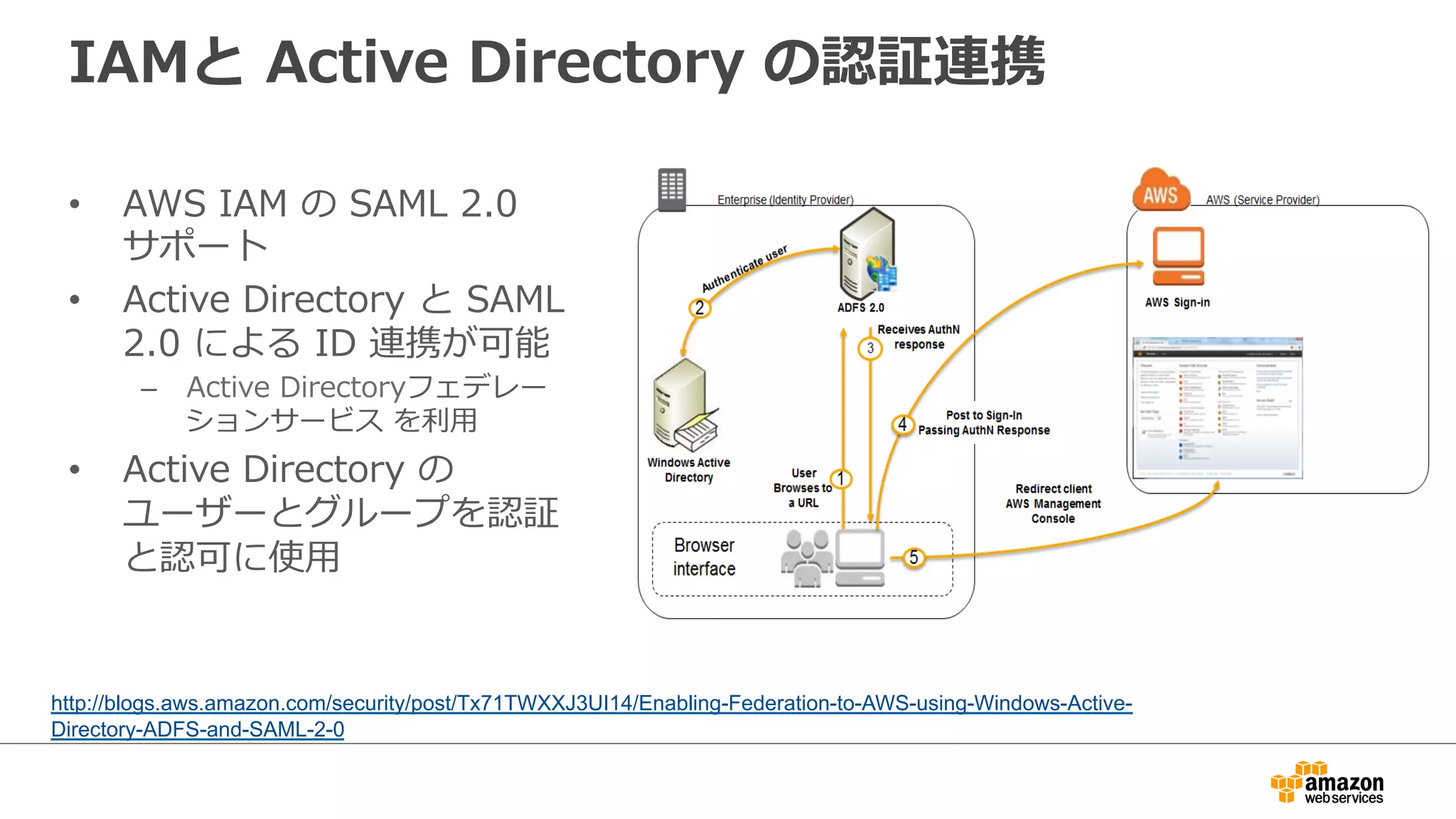

23. IAMと Active Directory の認証連携
• AWS IAM の SAML 2.0
サポート
• Active Directory と SAML
2.0 による ID 連携が可能
– Active Directoryフェデレー
ションサービス を利利⽤用
• Active Directory の
ユーザーとグループを認証
と認可に使⽤用
参考情報：Enabling Federation to AWS using Windows Active Directory, ADFS, and SAML 2.0
http://blogs.aws.amazon.com/security/post/Tx71TWXXJ3UI14/Enabling-Federation-to-AWS-using-Windows-Active-
Directory-ADFS-and-SAML-2-0

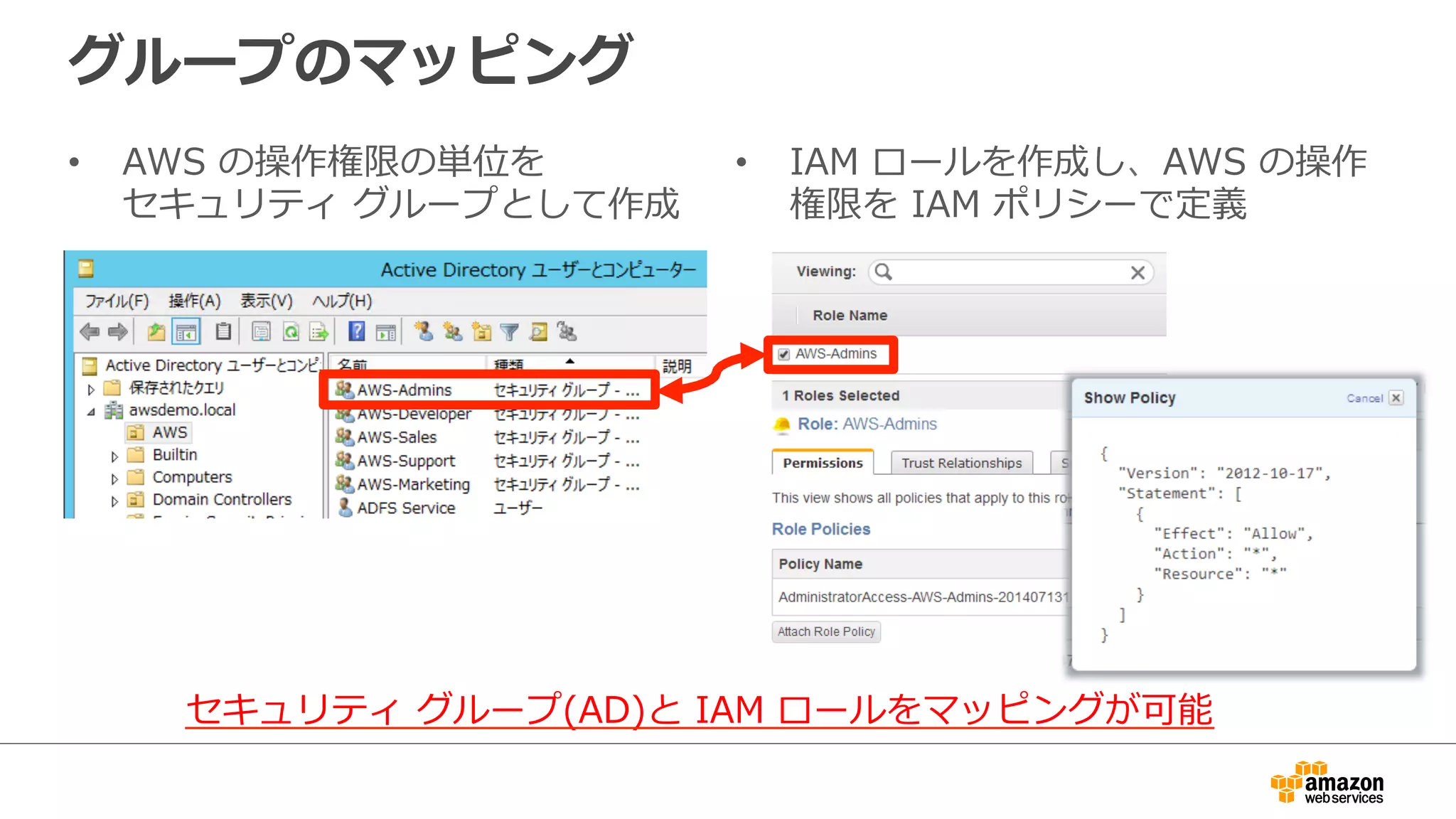

24. グループのマッピング
• AWS の操作権限の単位を
セキュリティ グループとして作成
• IAM ロールを作成し、AWS の操作
権限を IAM ポリシーで定義
セキュリティ グループ(AD)と IAM ロールをマッピングが可能

25. AWS Directory Service

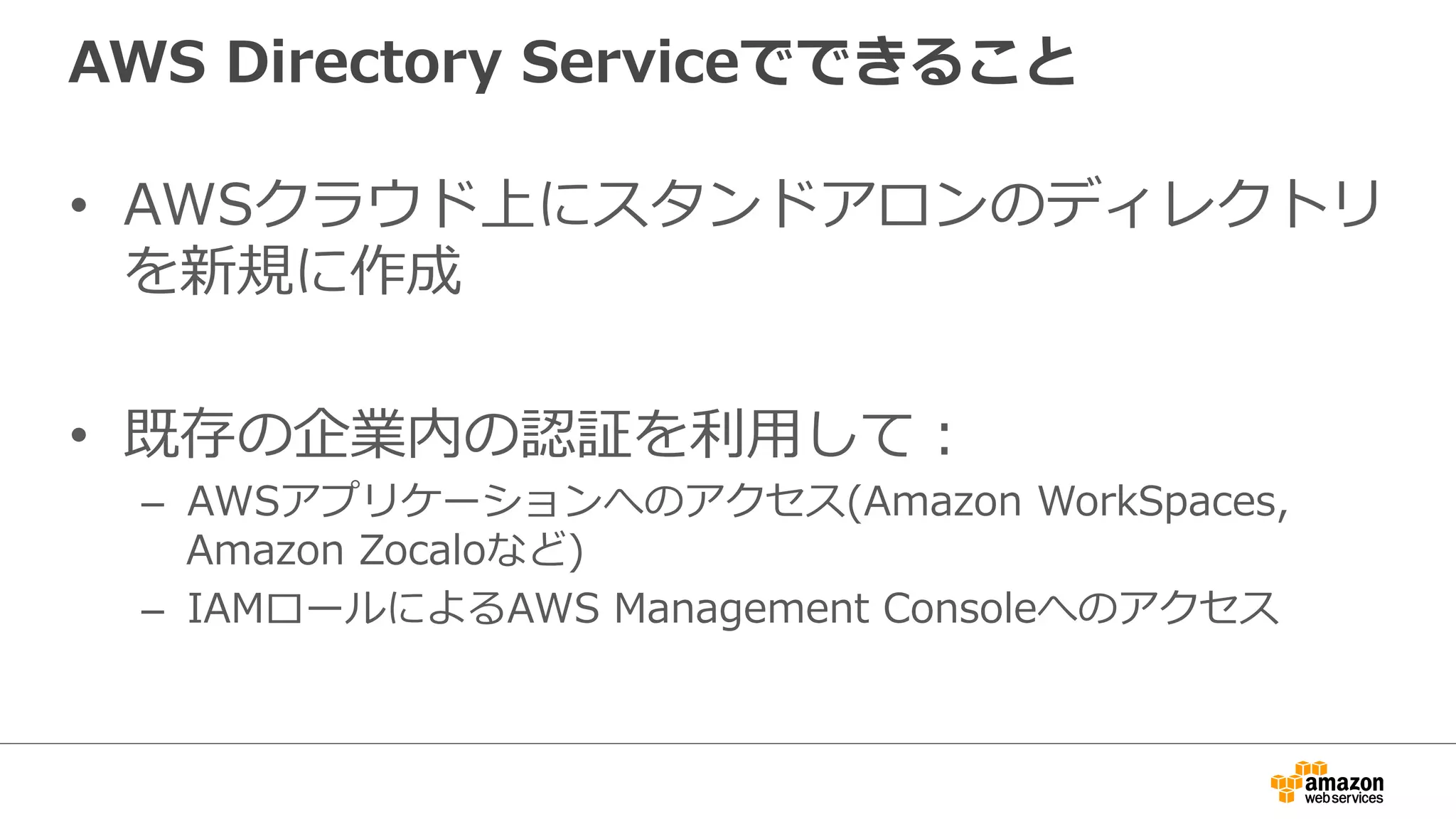

26. AWS Directory Serviceでできること
• AWSクラウド上にスタンドアロンのディレクトリ
を新規に作成
• 既存の企業内の認証を利利⽤用して：
– AWSアプリケーションへのアクセス(Amazon WorkSpaces,
Amazon Zocaloなど)
– IAMロールによるAWS Management Consoleへのアクセス

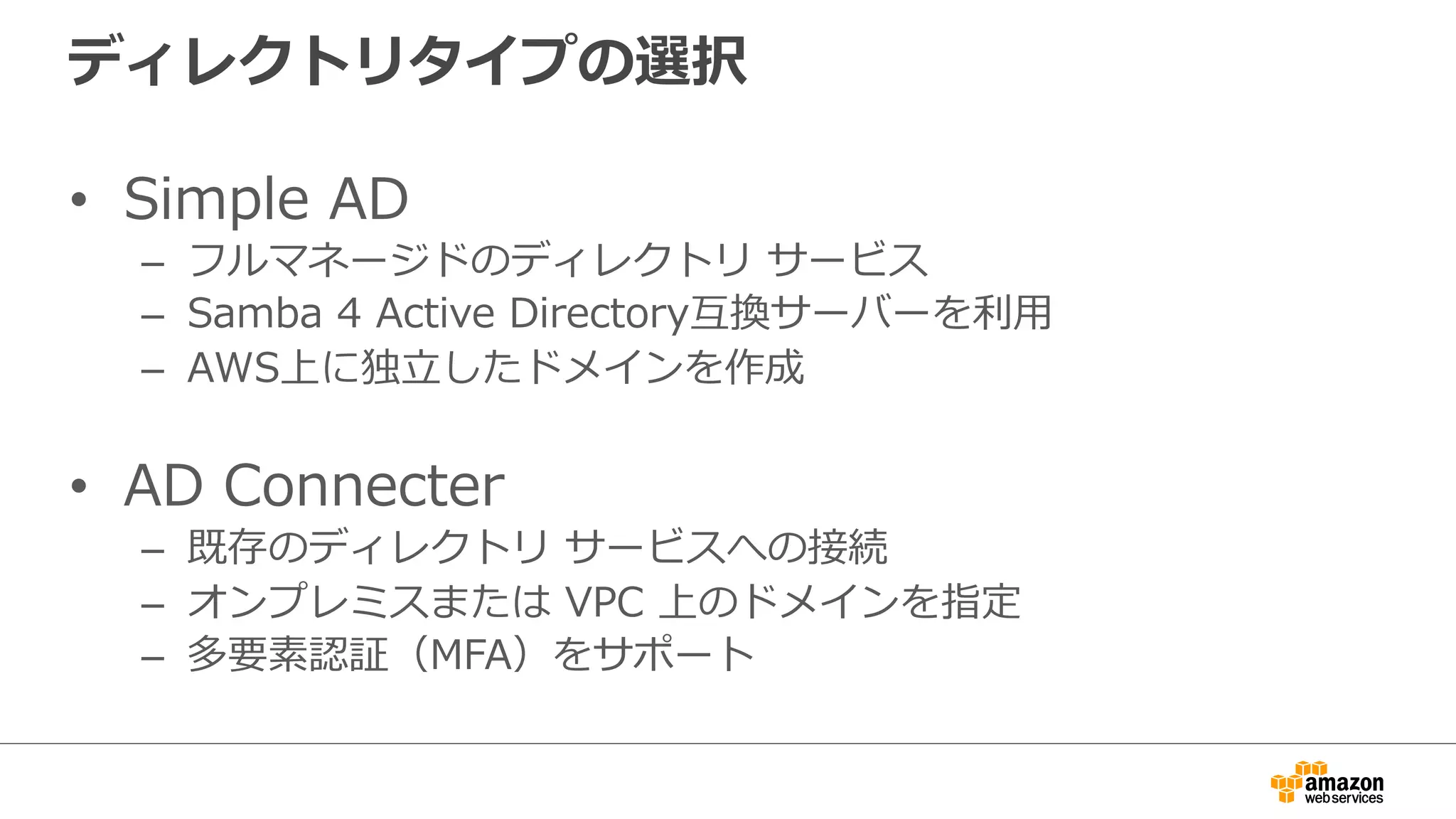

27. ディレクトリタイプの選択
• Simple AD
– フルマネージドのディレクトリ サービス
– Samba 4 Active Directory互換サーバーを利利⽤用
– AWS上に独⽴立立したドメインを作成
• AD Connecter
– 既存のディレクトリ サービスへの接続
– オンプレミスまたは VPC 上のドメインを指定
– 多要素認証（MFA）をサポート

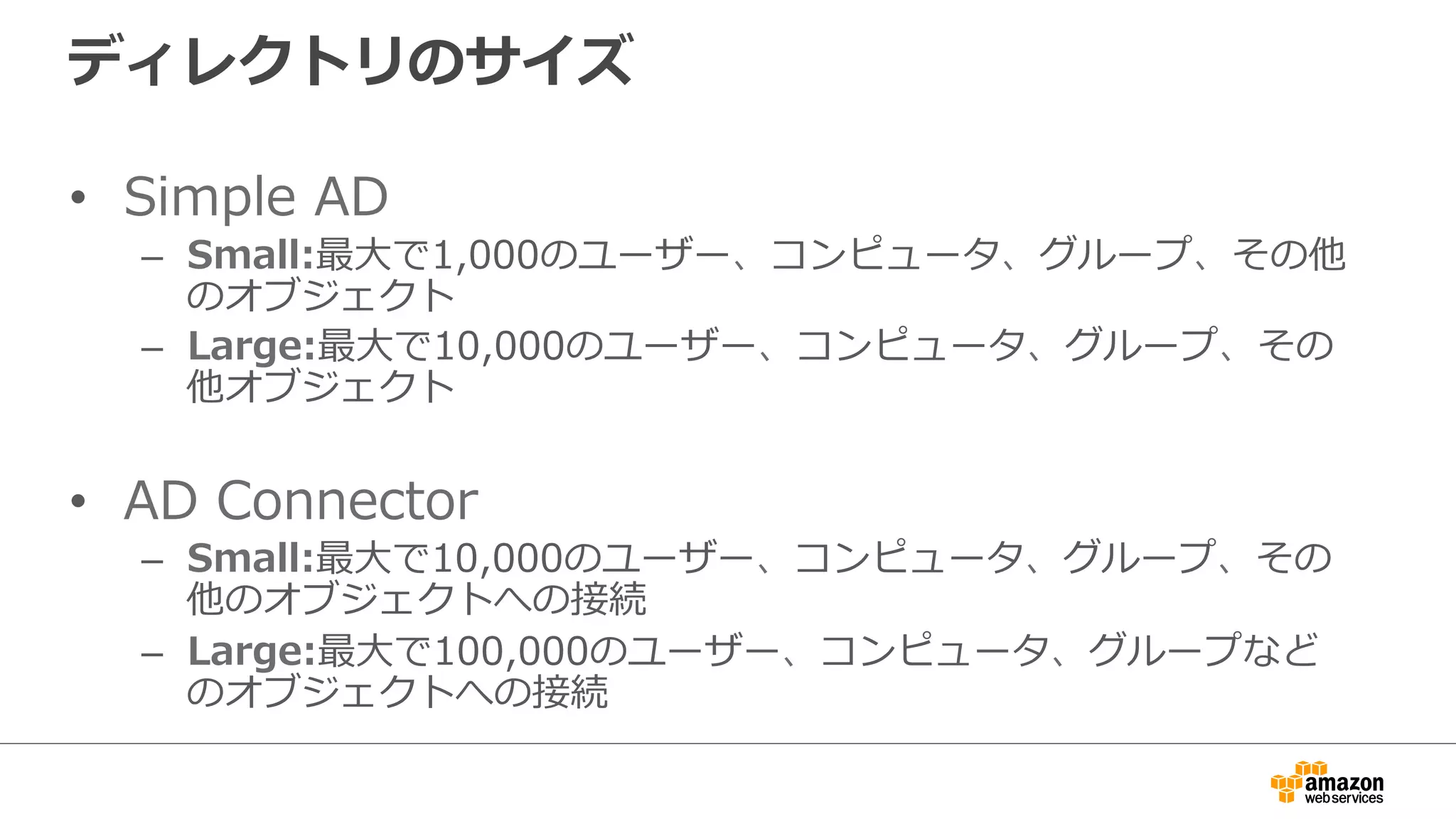

28. ディレクトリのサイズ
• Simple AD
– Small:最⼤大で1,000のユーザー、コンピュータ、グループ、その他
のオブジェクト
– Large:最⼤大で10,000のユーザー、コンピュータ、グループ、その
他オブジェクト
• AD Connector
– Small:最⼤大で10,000のユーザー、コンピュータ、グループ、その
他のオブジェクトへの接続
– Large:最⼤大で100,000のユーザー、コンピュータ、グループなど
のオブジェクトへの接続

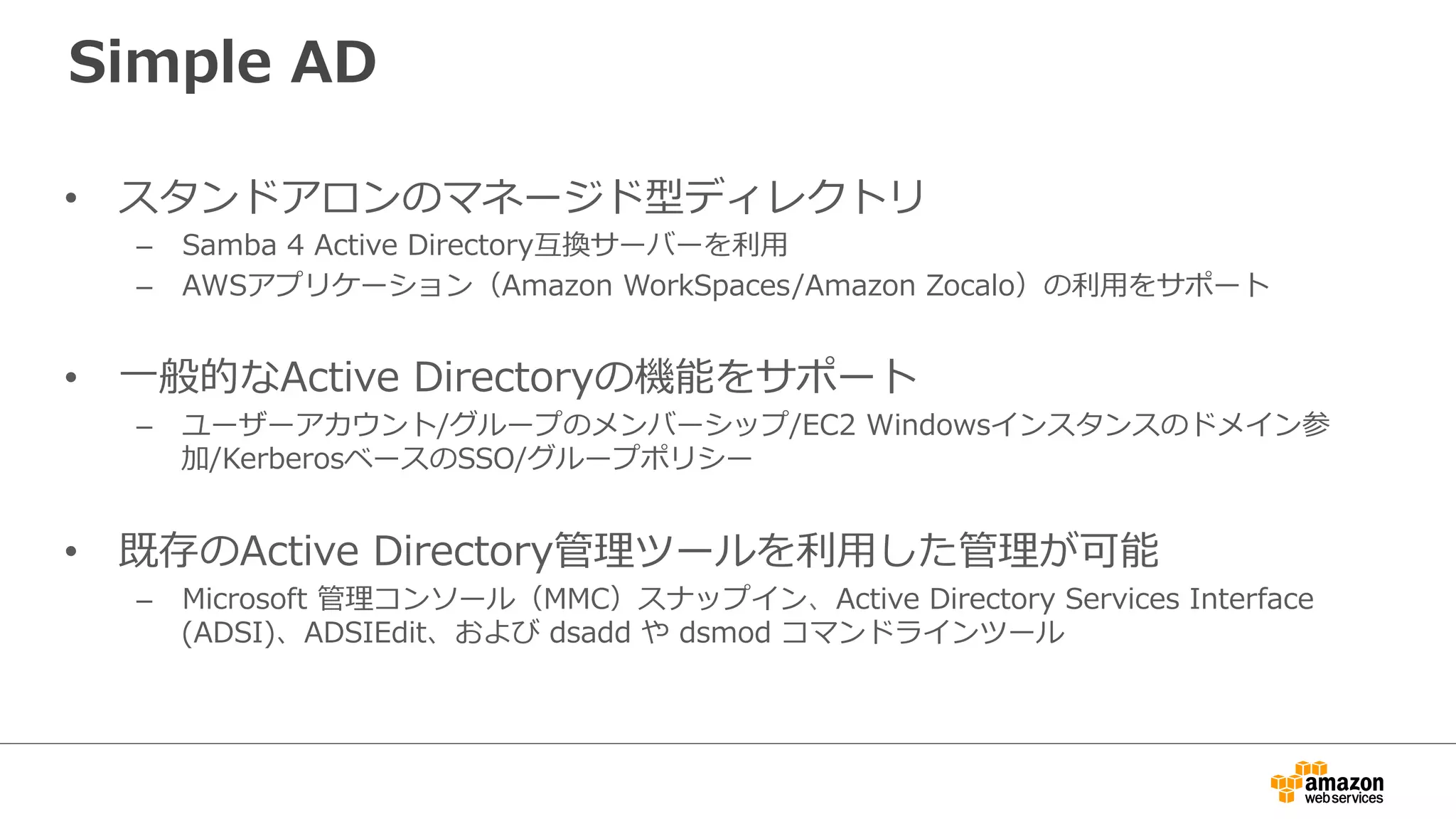

29. Simple AD
• スタンドアロンのマネージド型ディレクトリ
– Samba 4 Active Directory互換サーバーを利利⽤用
– AWSアプリケーション（Amazon WorkSpaces/Amazon Zocalo）の利利⽤用をサポート
• ⼀一般的なActive Directoryの機能をサポート
– ユーザーアカウント/グループのメンバーシップ/EC2 Windowsインスタンスのドメイン参
加/KerberosベースのSSO/グループポリシー
• 既存のActive Directory管理理ツールを利利⽤用した管理理が可能
– Microsoft 管理理コンソール（MMC）スナップイン、Active Directory Services Interface
(ADSI)、ADSIEdit、および dsadd や dsmod コマンドラインツール

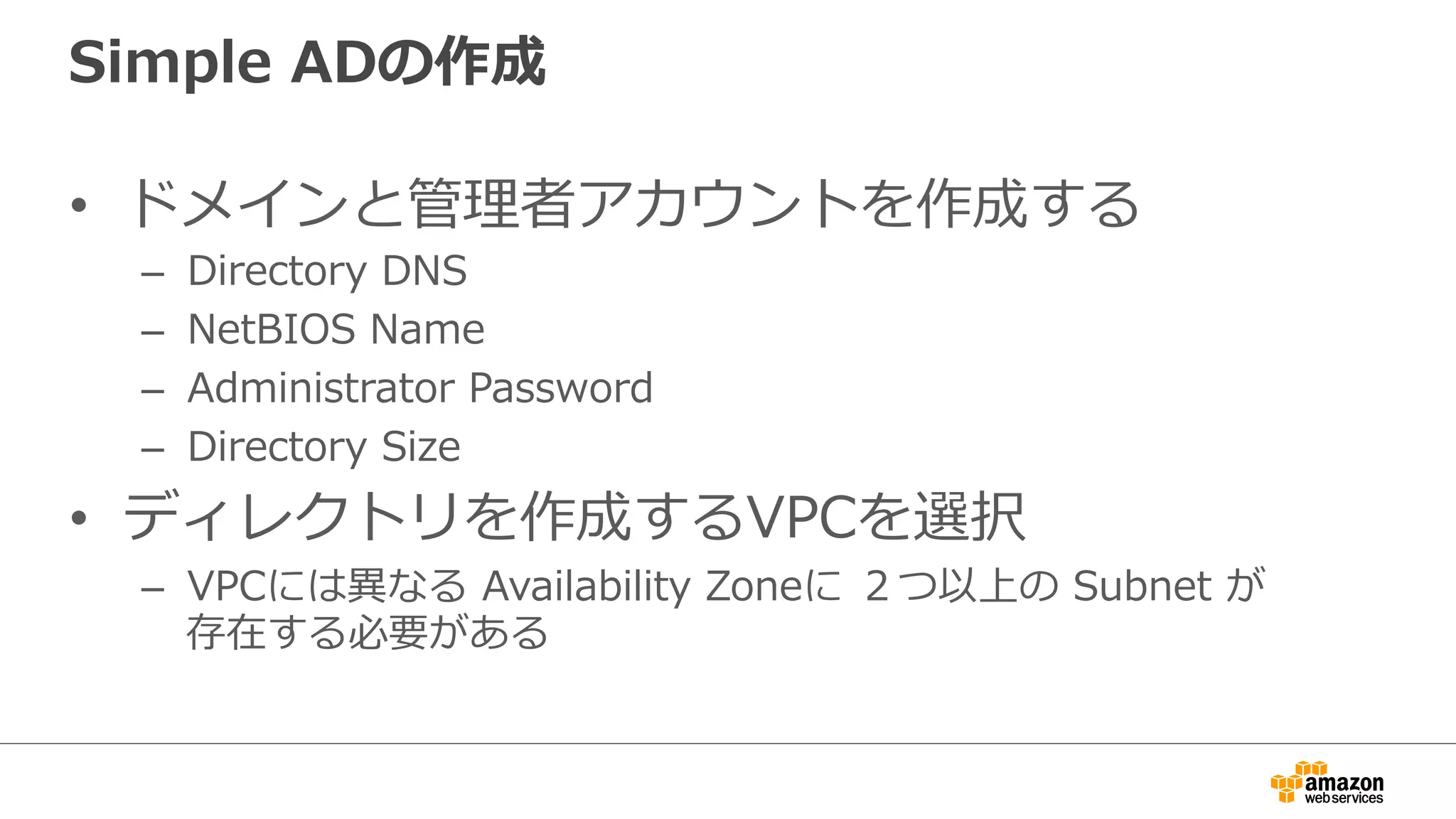

30. Simple ADの作成
• ドメインと管理理者アカウントを作成する
– Directory DNS
– NetBIOS Name
– Administrator Password
– Directory Size
• ディレクトリを作成するVPCを選択
– VPCには異異なる Availability Zoneに ２つ以上の Subnet が
存在する必要がある

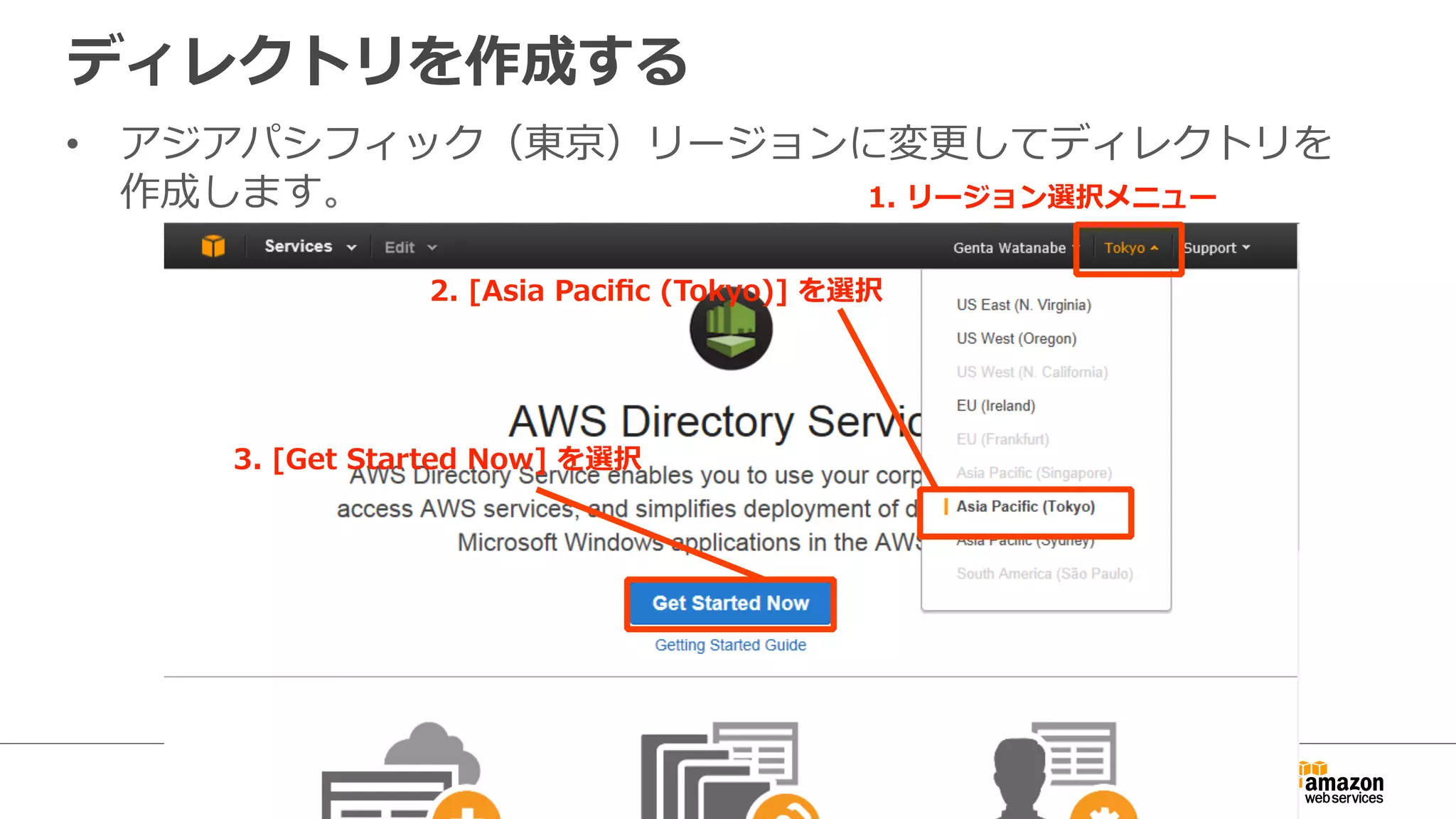

31. ディレクトリを作成する
• アジアパシフィック（東京）リージョンに変更更してディレクトリを
作成します。
1. リージョン選択メニュー
2. [Asia Pacific (Tokyo)] を選択
3. [Get Started Now] を選択

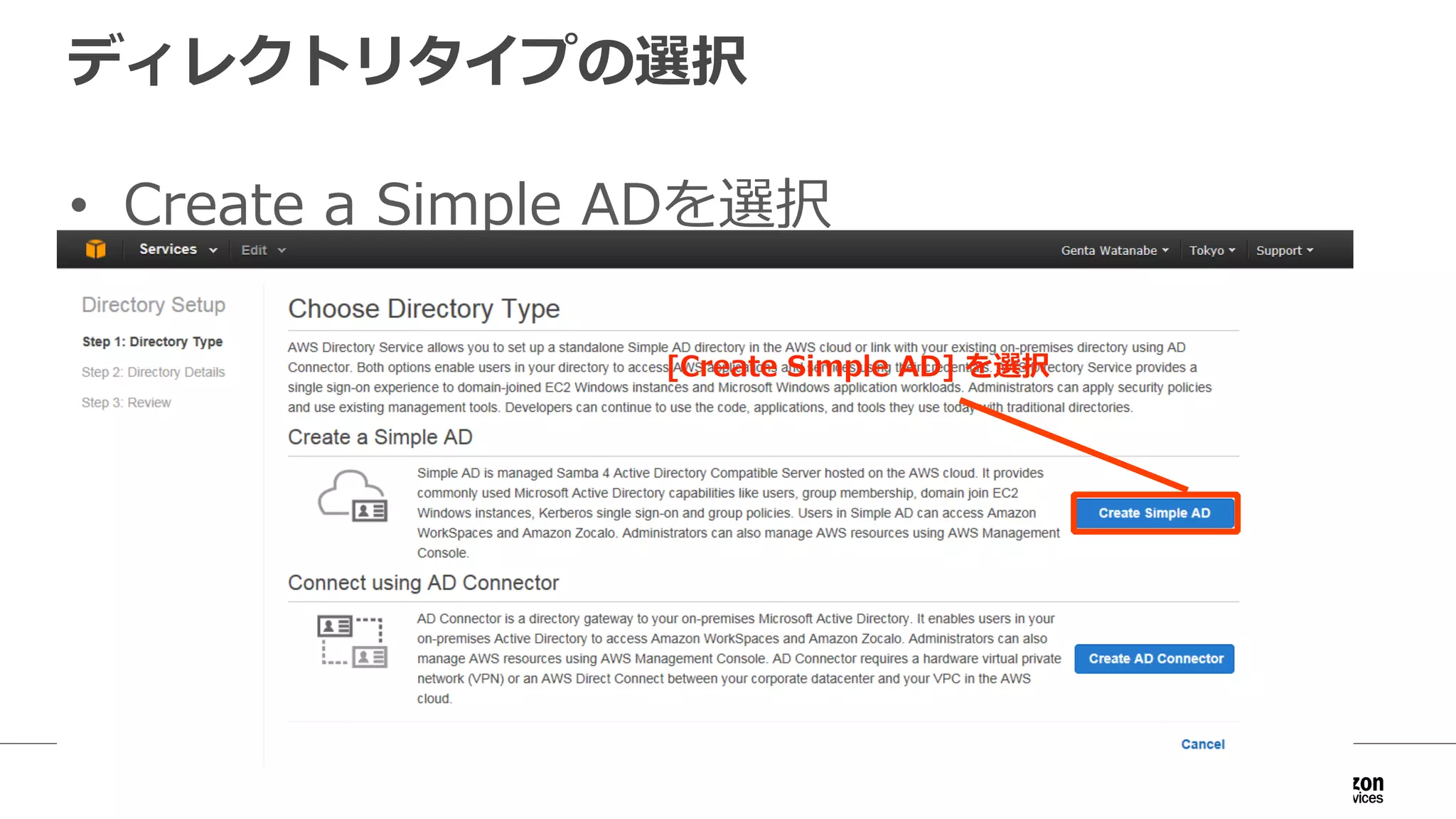

32. ディレクトリタイプの選択
• Create a Simple ADを選択
[Create Simple AD] を選択

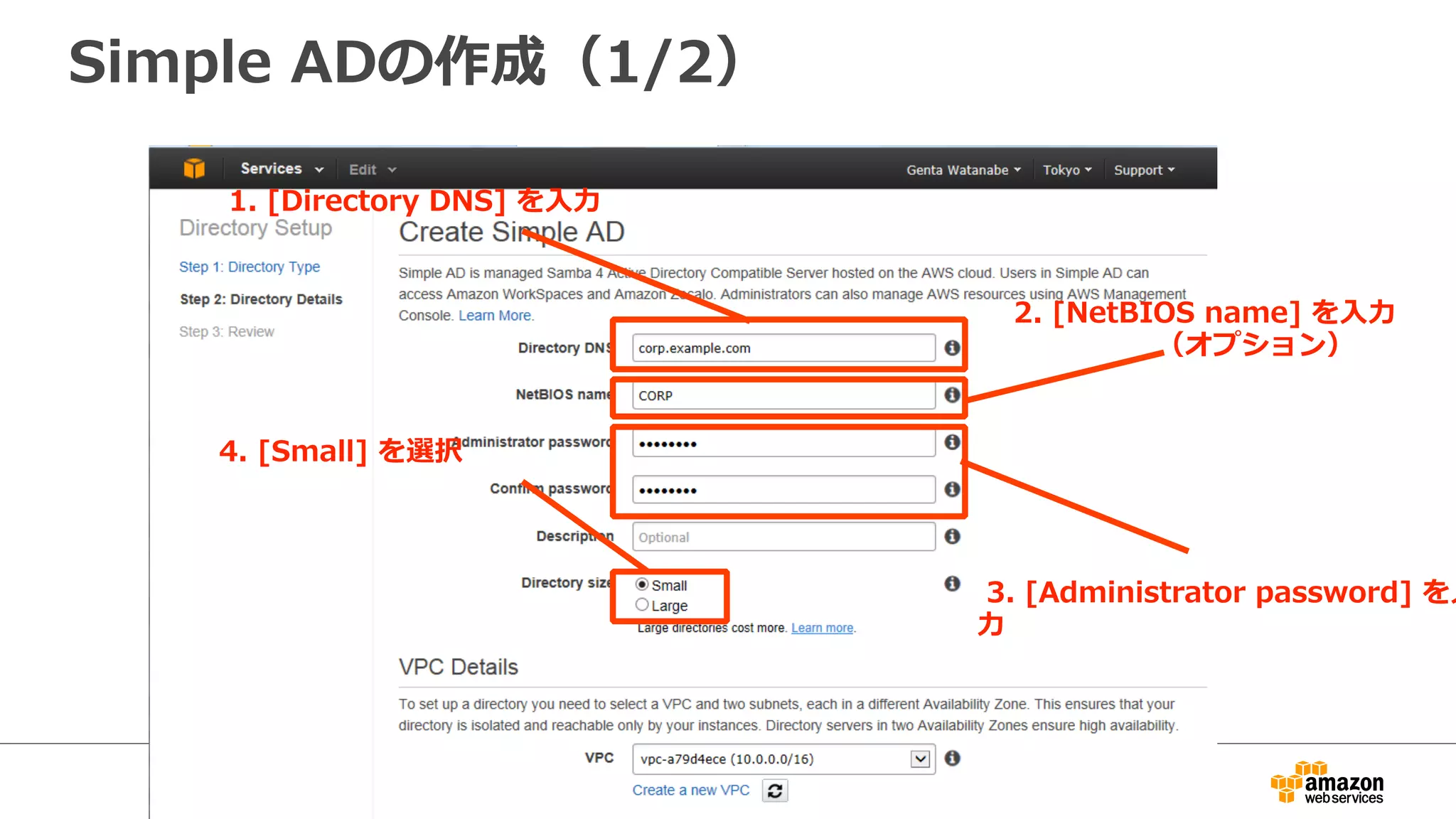

33. Simple ADの作成（1/2）
1. [Directory DNS] を⼊入⼒力力
2. [NetBIOS name] を⼊入⼒力力
（オプション）
3. [Administrator password] を⼊入
⼒力力
4. [Small] を選択

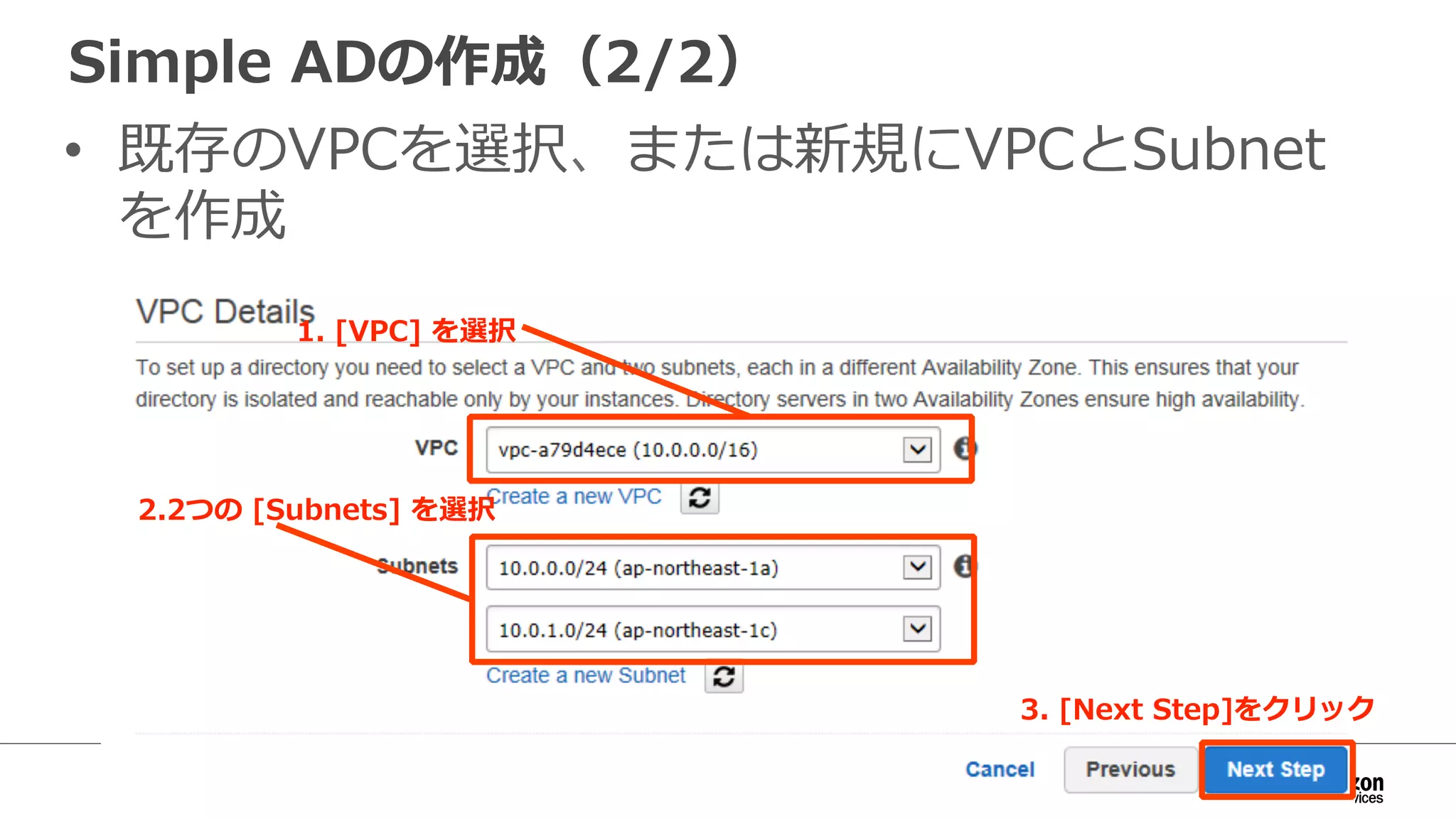

34. Simple ADの作成（2/2）
• 既存のVPCを選択、または新規にVPCとSubnet
を作成
1. [VPC] を選択
2.2つの [Subnets] を選択
3. [Next Step]をクリック

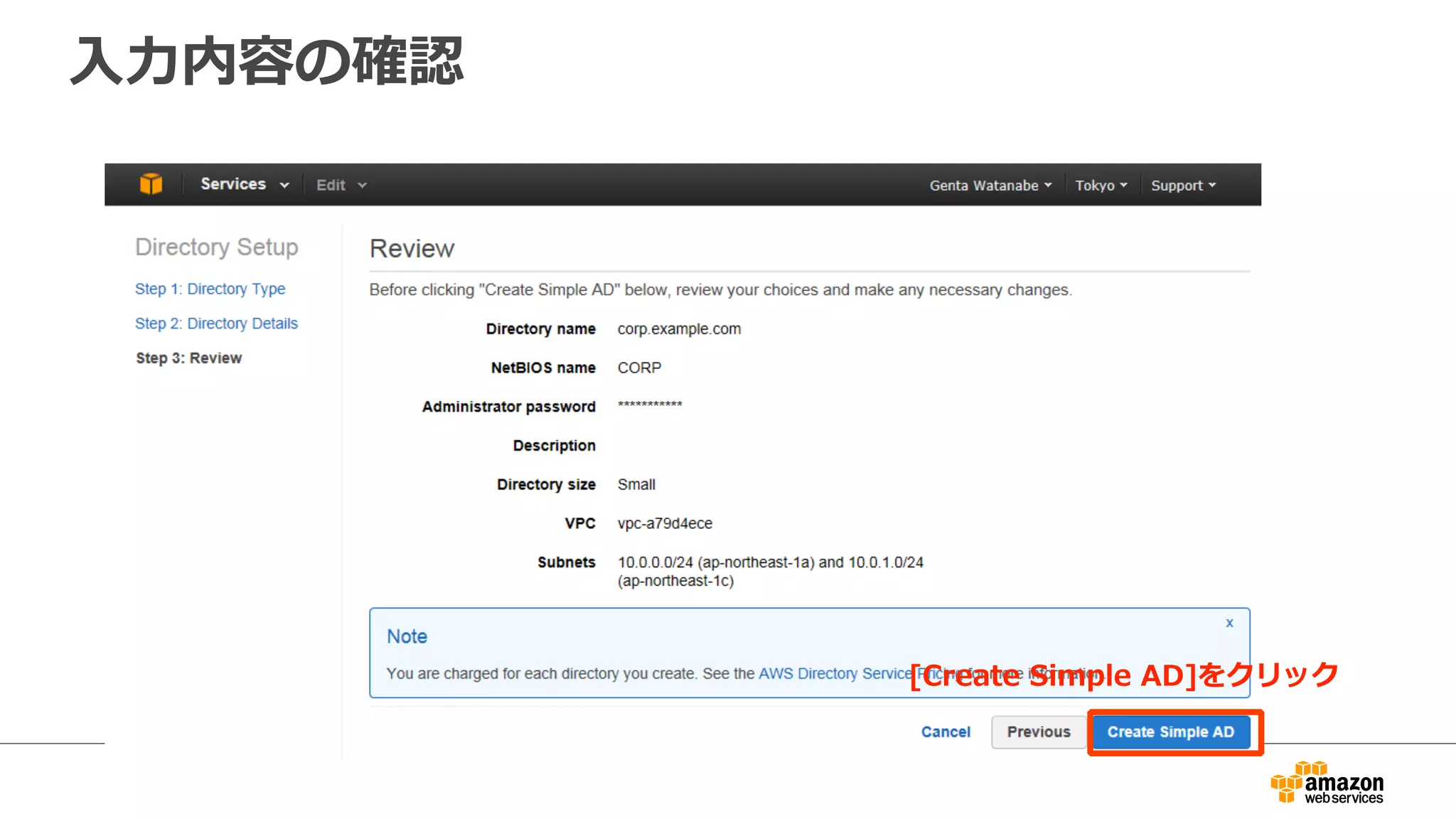

35. ⼊入⼒力力内容の確認
[Create Simple AD]をクリック

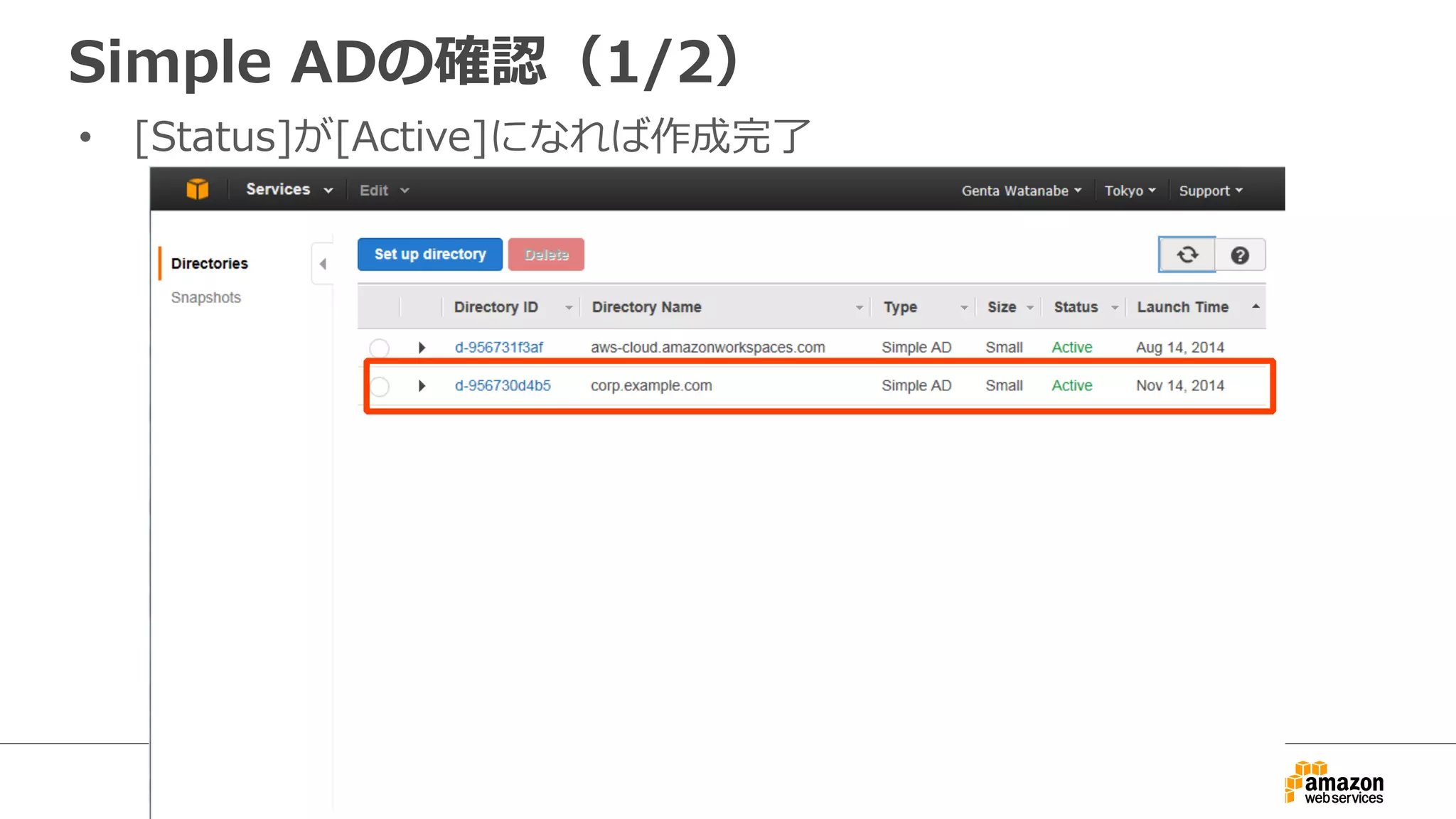

36. Simple ADの確認（1/2）
• [Status]が[Active]になれば作成完了了

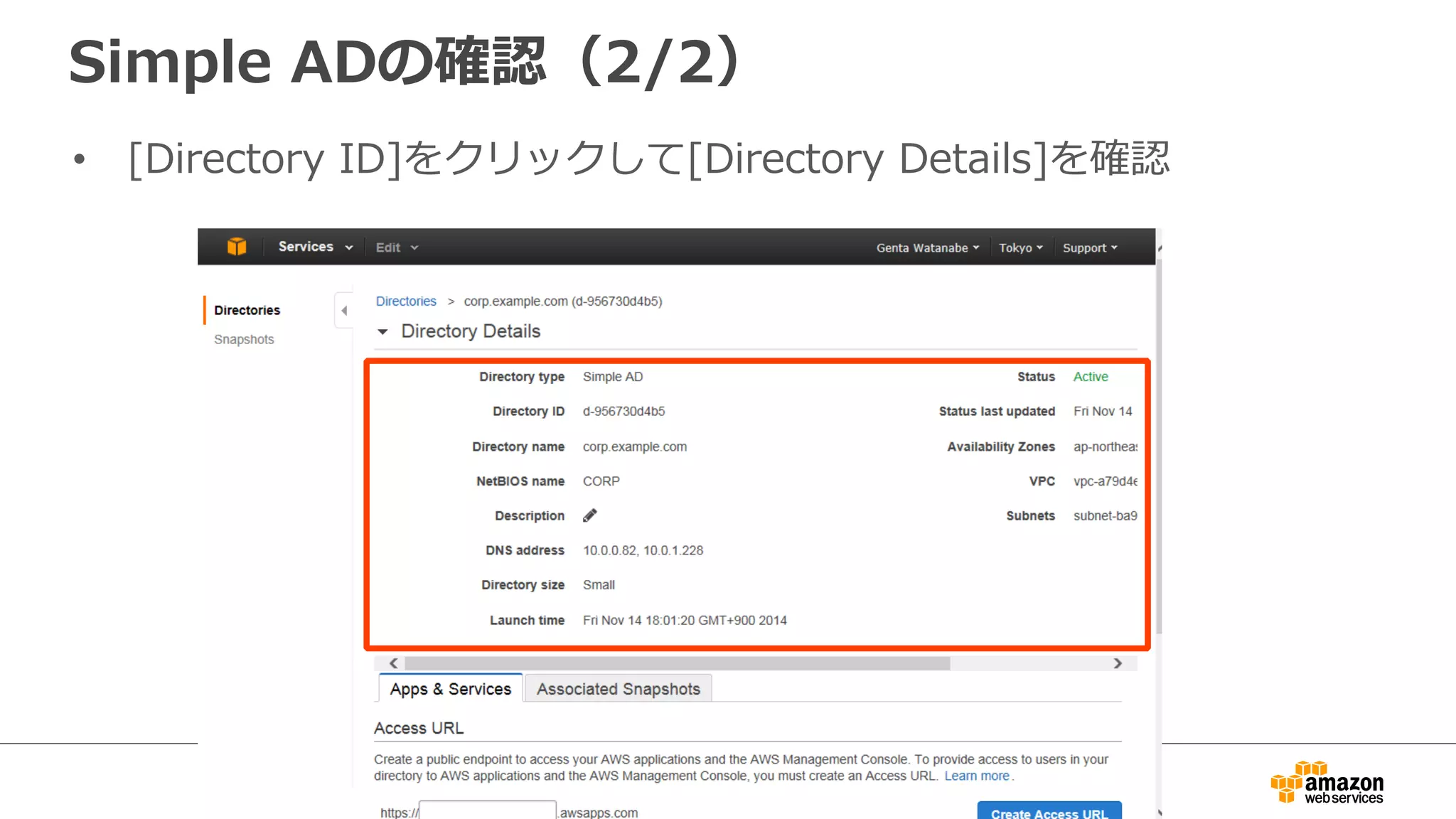

37. Simple ADの確認（2/2）
• [Directory ID]をクリックして[Directory Details]を確認

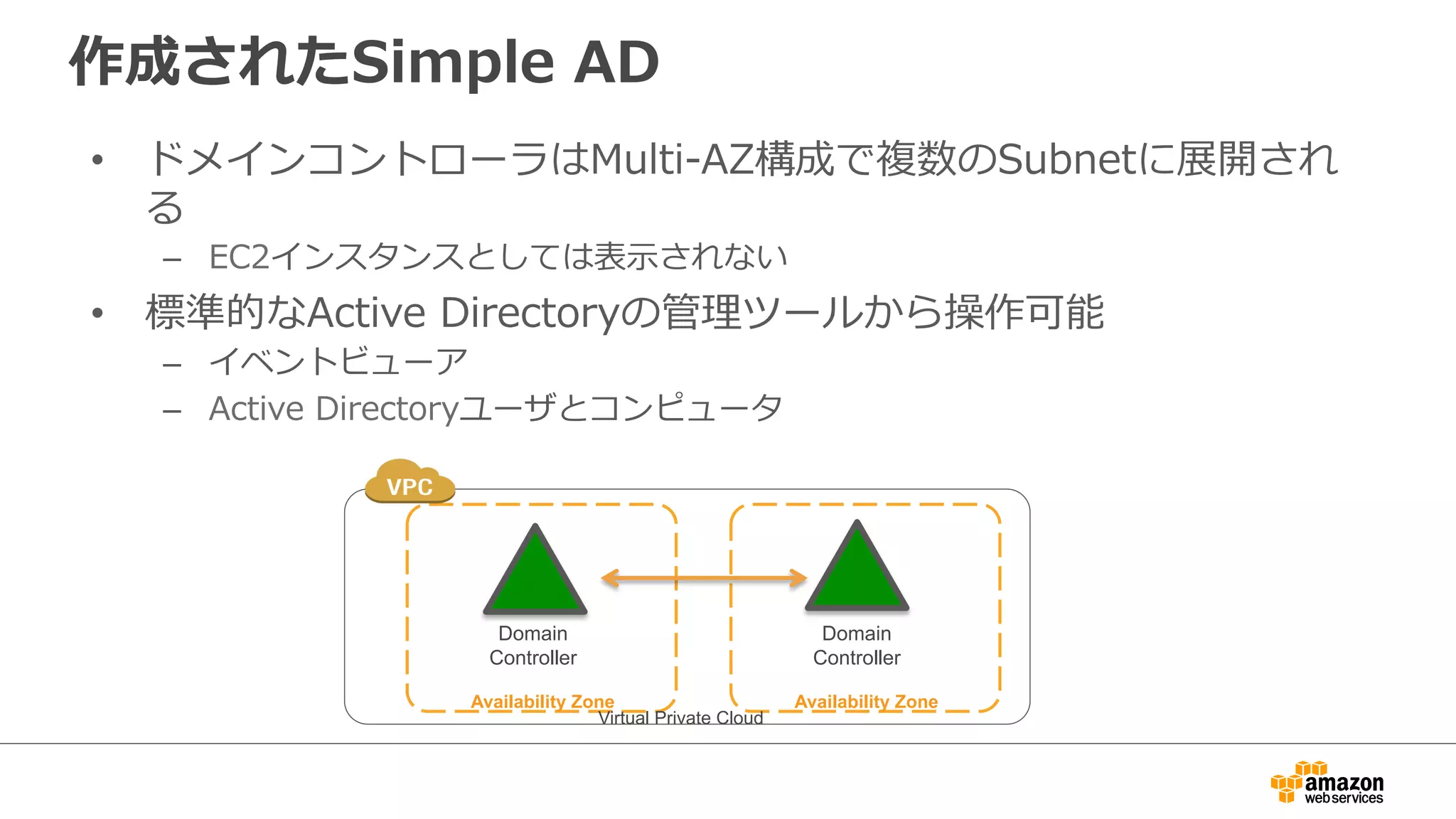

38. 作成されたSimple AD
• ドメインコントローラはMulti-‐‑‒AZ構成で複数のSubnetに展開され
る
– EC2インスタンスとしては表⽰示されない
• 標準的なActive Directoryの管理理ツールから操作可能
– イベントビューア
– Active Directoryユーザとコンピュータ
Domain
Controller
Domain
Controller
Availability Zone Availability Zone
Virtual Private Cloud

39. ディレクトリの管理理

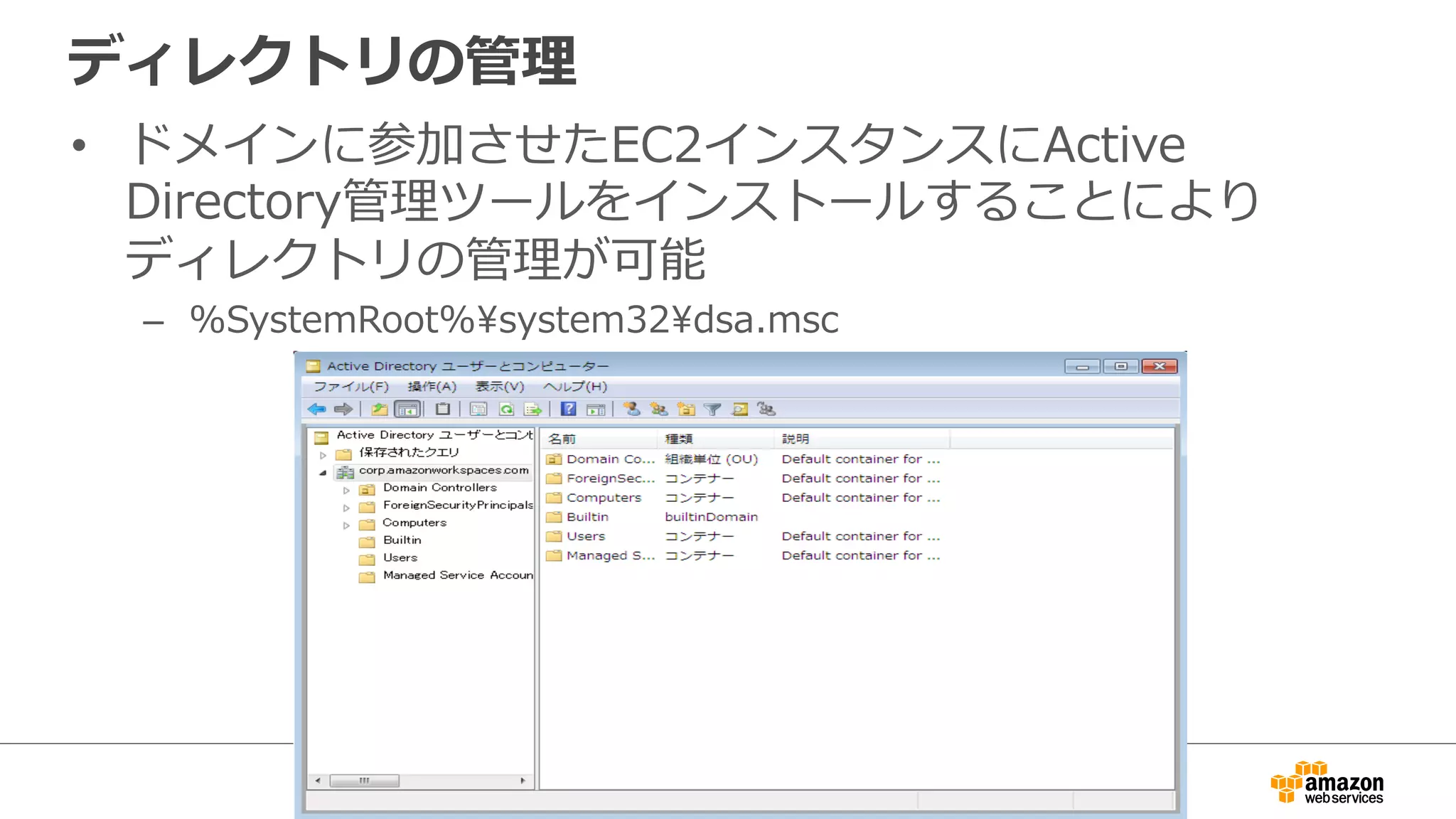

• ドメインに参加させたEC2インスタンスにActive
Directory管理理ツールをインストールすることにより
ディレクトリの管理理が可能
– %SystemRoot%system32dsa.msc

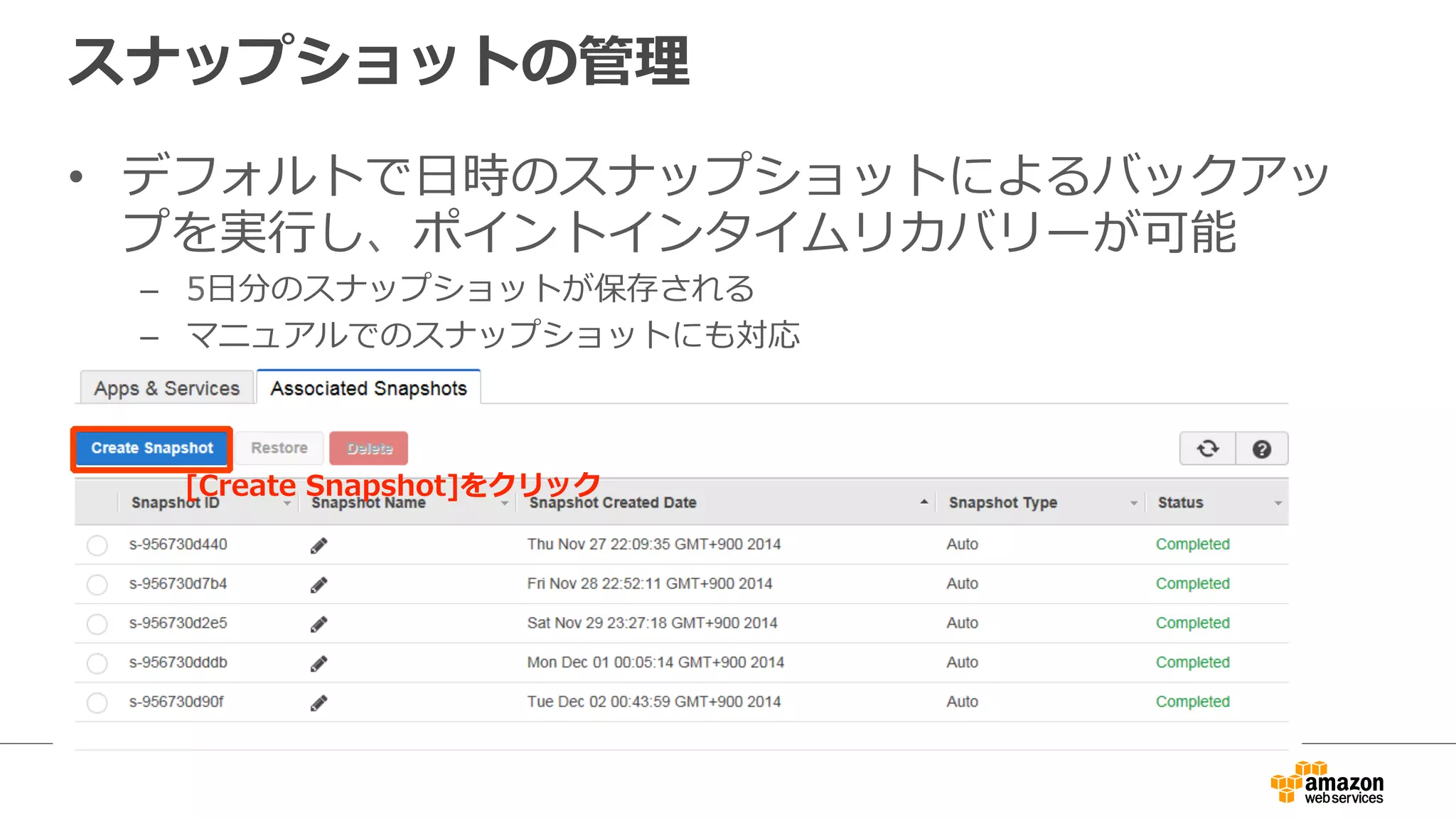

40. スナップショットの管理理
• デフォルトで⽇日時のスナップショットによるバックアッ
プを実⾏行行し、ポイントインタイムリカバリーが可能
– 5⽇日分のスナップショットが保存される
– マニュアルでのスナップショットにも対応
[Create Snapshot]をクリック

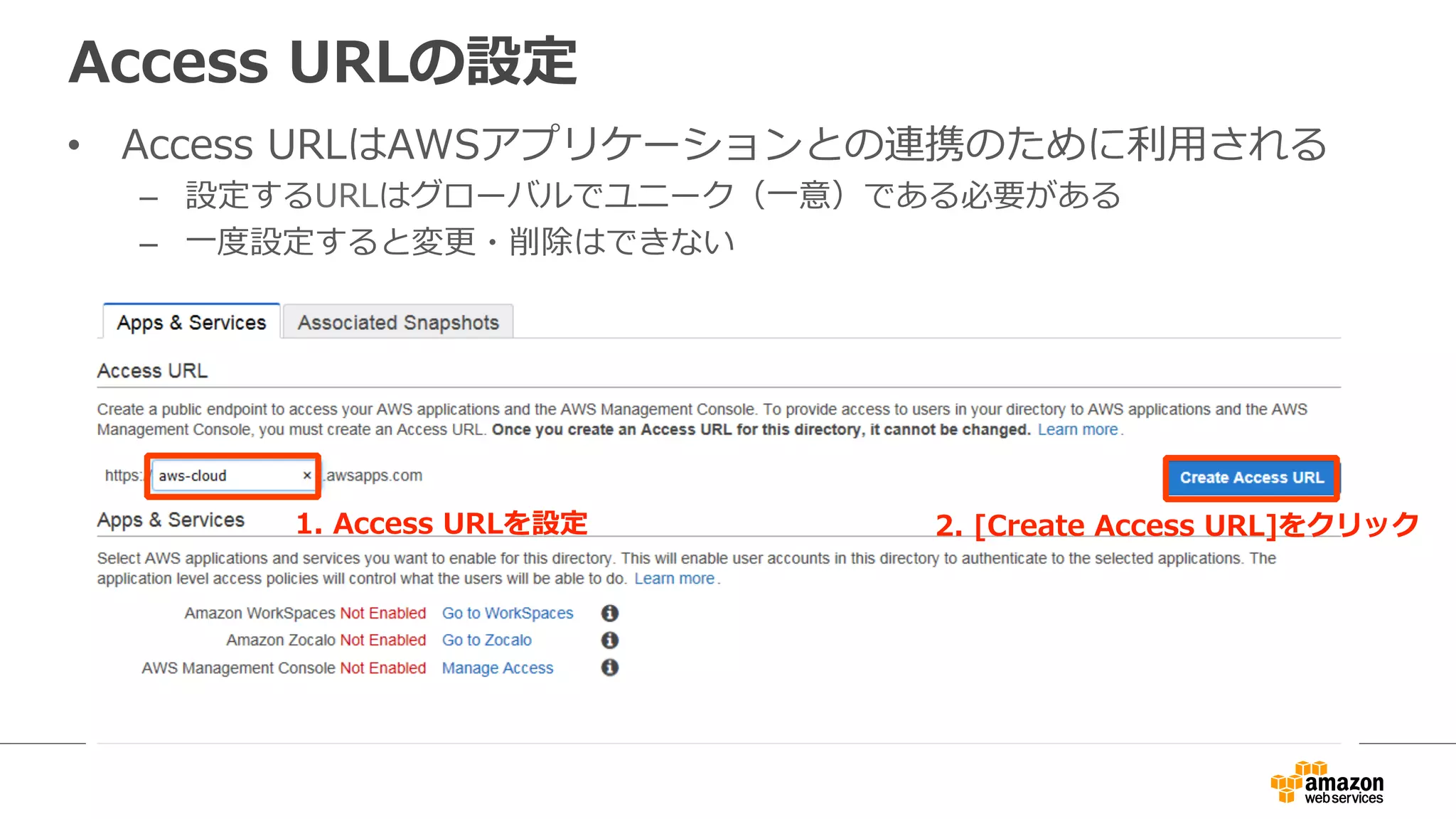

41. Access URLの設定
• Access URLはAWSアプリケーションとの連携のために利利⽤用される
– 設定するURLはグローバルでユニーク（⼀一意）である必要がある
– ⼀一度度設定すると変更更・削除はできない
1. Access URLを設定2. [Create Access URL]をクリック

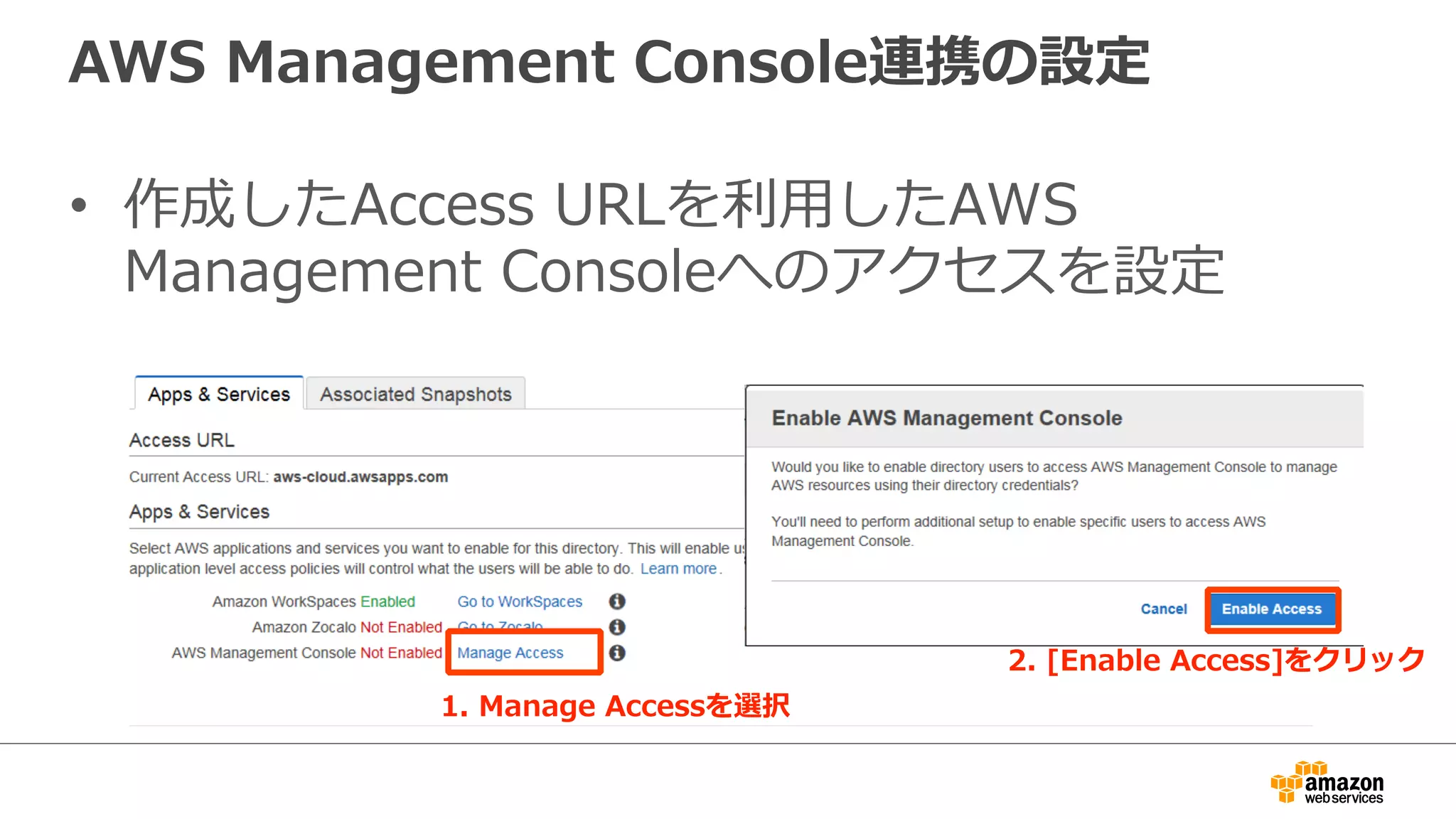

42. AWS Management Console連携の設定
• 作成したAccess URLを利利⽤用したAWS
Management Consoleへのアクセスを設定
1. Manage Accessを選択
2. [Enable Access]をクリック

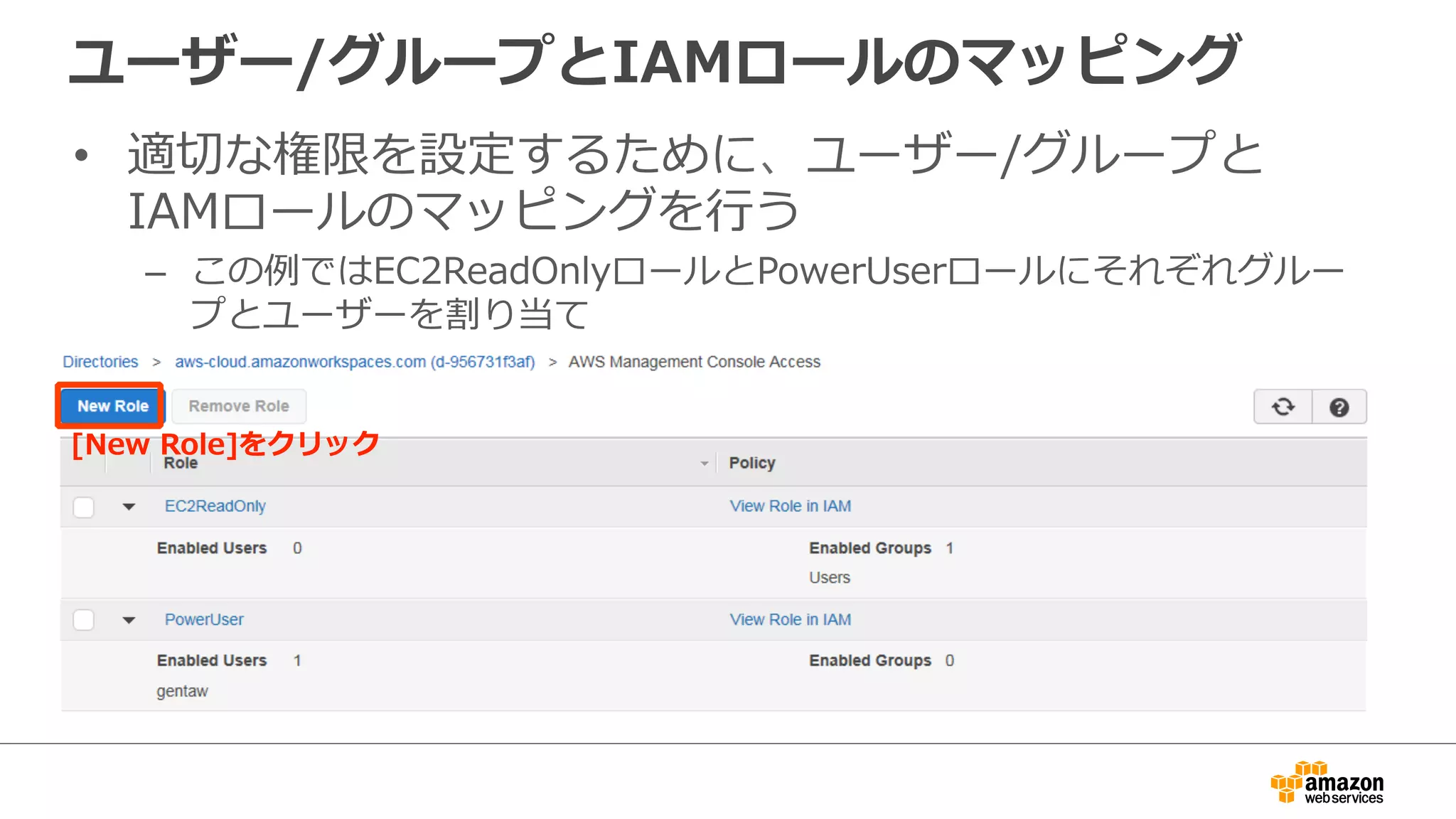

43. ユーザー/グループとIAMロールのマッピング
• 適切切な権限を設定するために、ユーザー/グループと
IAMロールのマッピングを⾏行行う
– この例例ではEC2ReadOnlyロールとPowerUserロールにそれぞれグルー
プとユーザーを割り当て
[New Role]をクリック

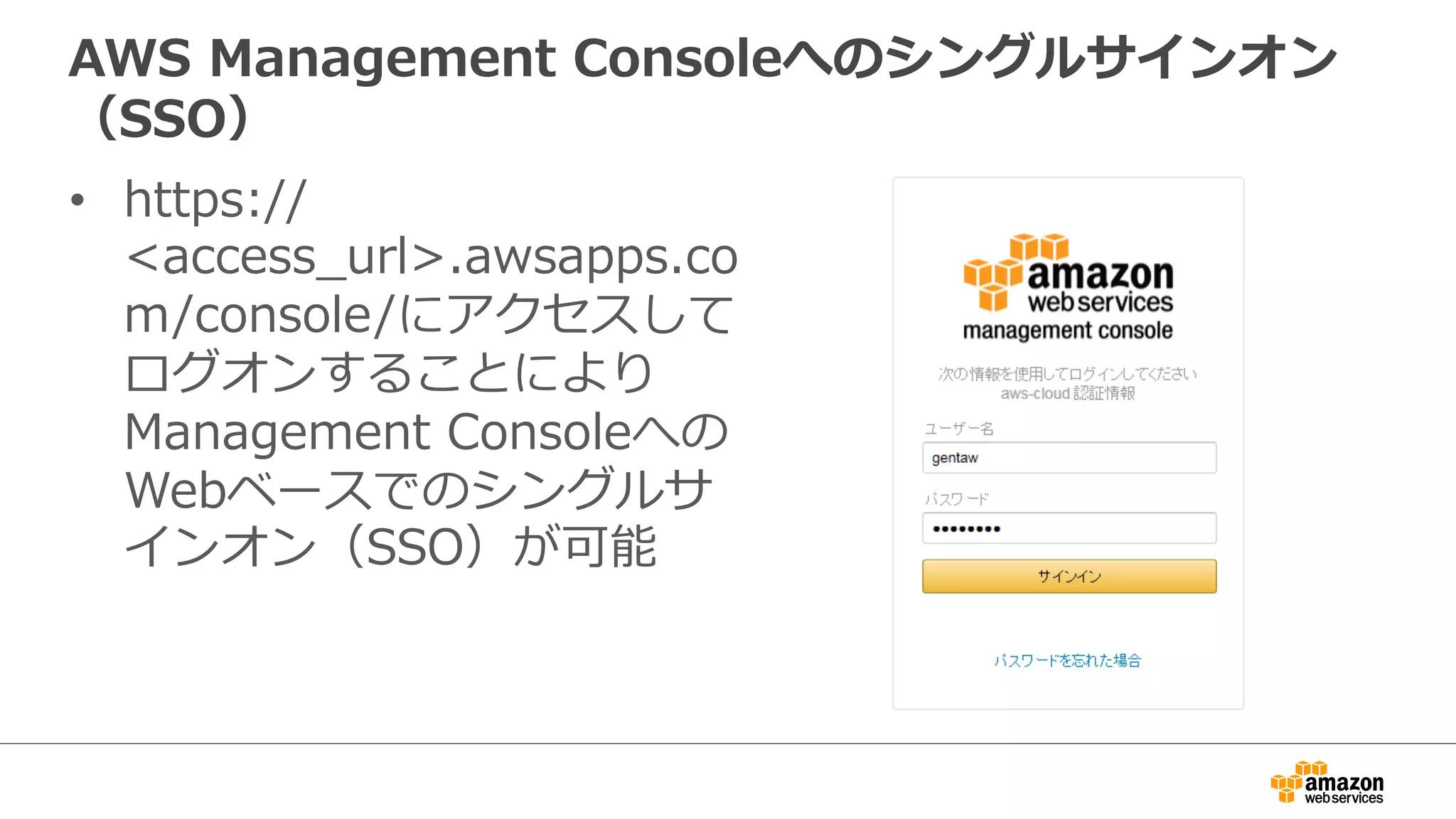

44. AWS Management Consoleへのシングルサインオン
（SSO）
• https://
access_̲url.awsapps.co
m/console/にアクセスして
ログオンすることにより
Management Consoleへの
Webベースでのシングルサ
インオン（SSO）が可能

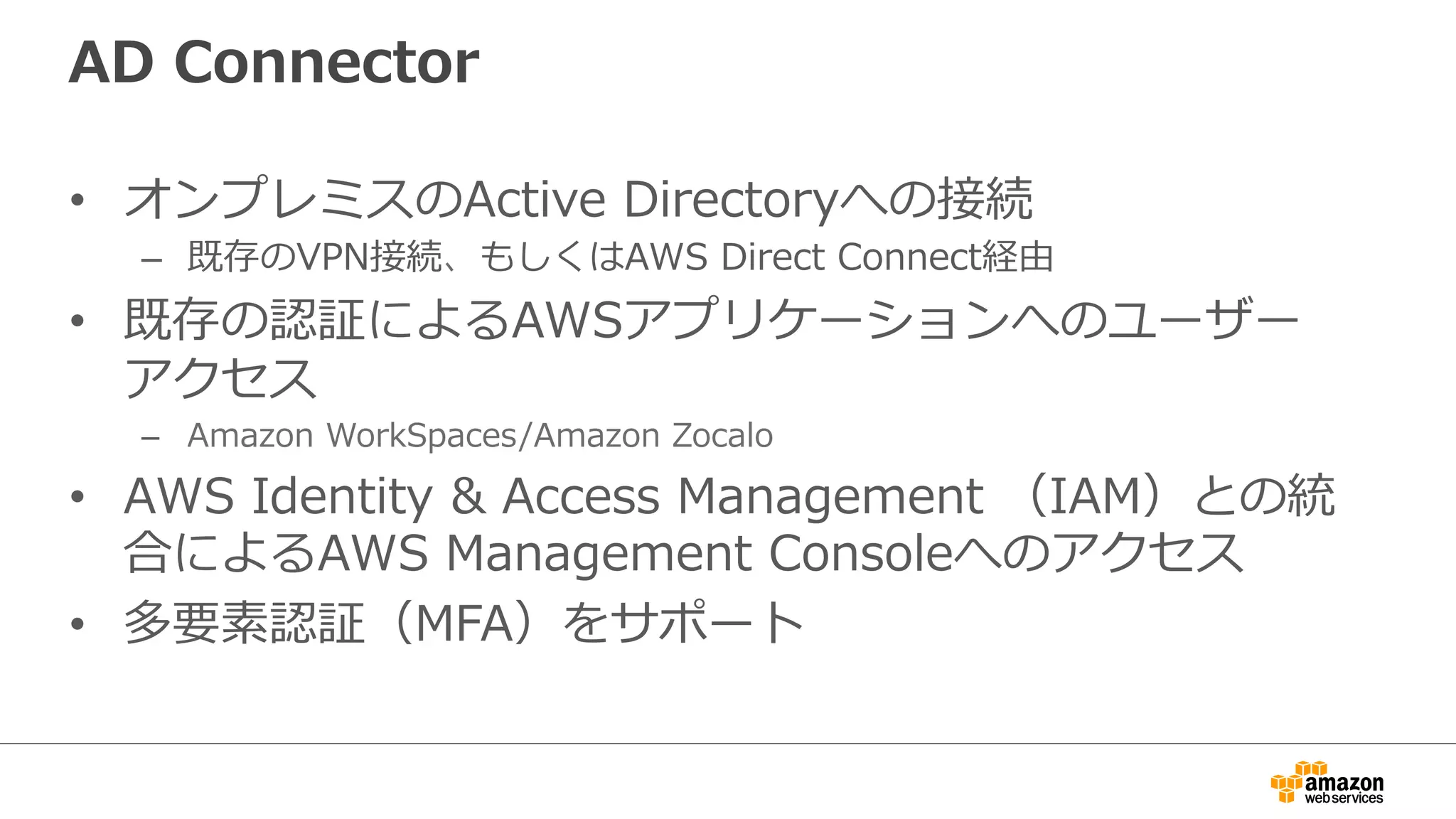

45. AD Connector
• オンプレミスのActive Directoryへの接続
– 既存のVPN接続、もしくはAWS Direct Connect経由
• 既存の認証によるAWSアプリケーションへのユーザー
アクセス
– Amazon WorkSpaces/Amazon Zocalo
• AWS Identity Access Management （IAM）との統
合によるAWS Management Consoleへのアクセス
• 多要素認証（MFA）をサポート

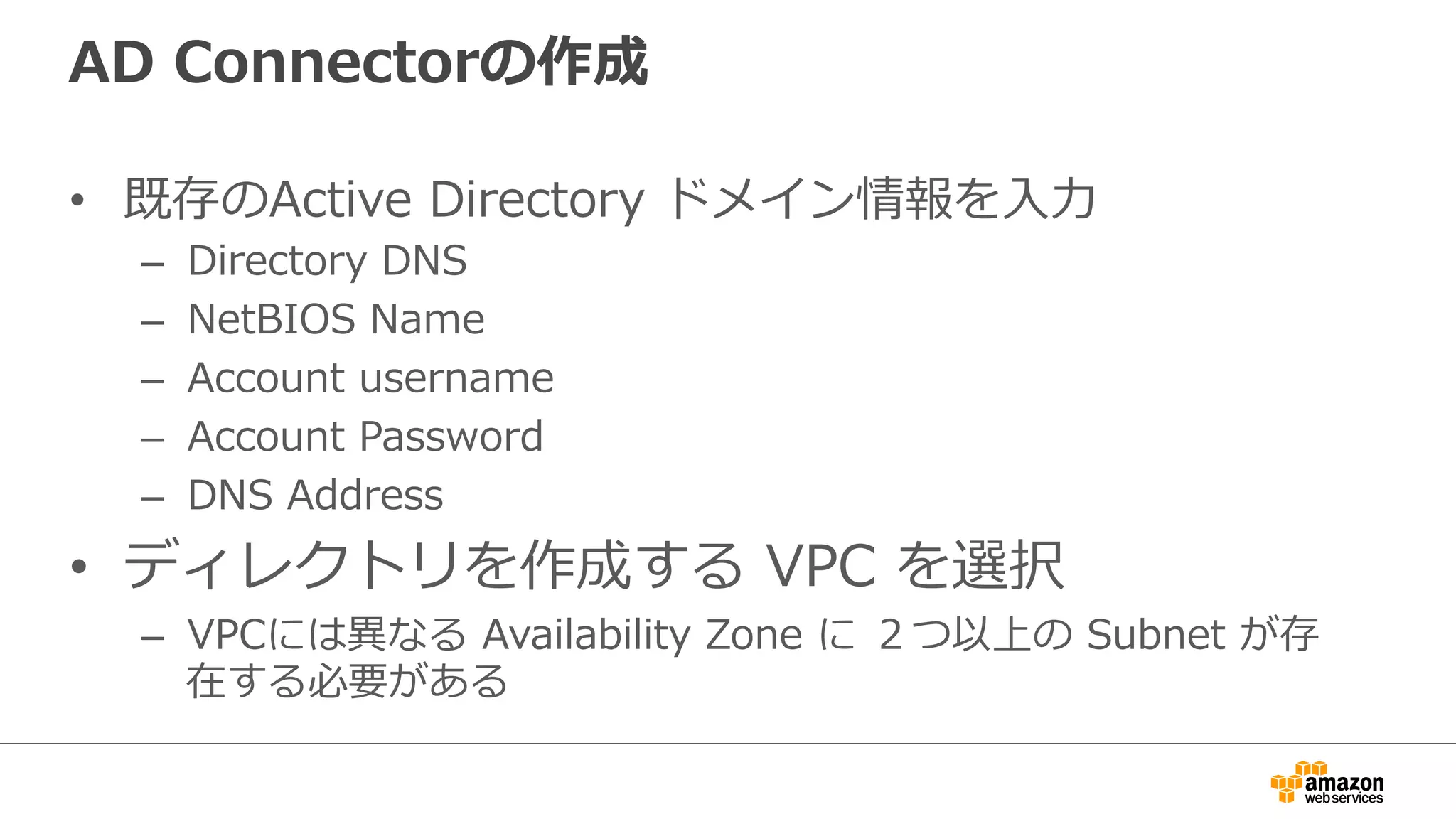

46. AD Connectorの作成
• 既存のActive Directory ドメイン情報を⼊入⼒力力
– Directory DNS
– NetBIOS Name
– Account username
– Account Password
– DNS Address
• ディレクトリを作成する VPC を選択
– VPCには異異なる Availability Zone に ２つ以上の Subnet が存
在する必要がある

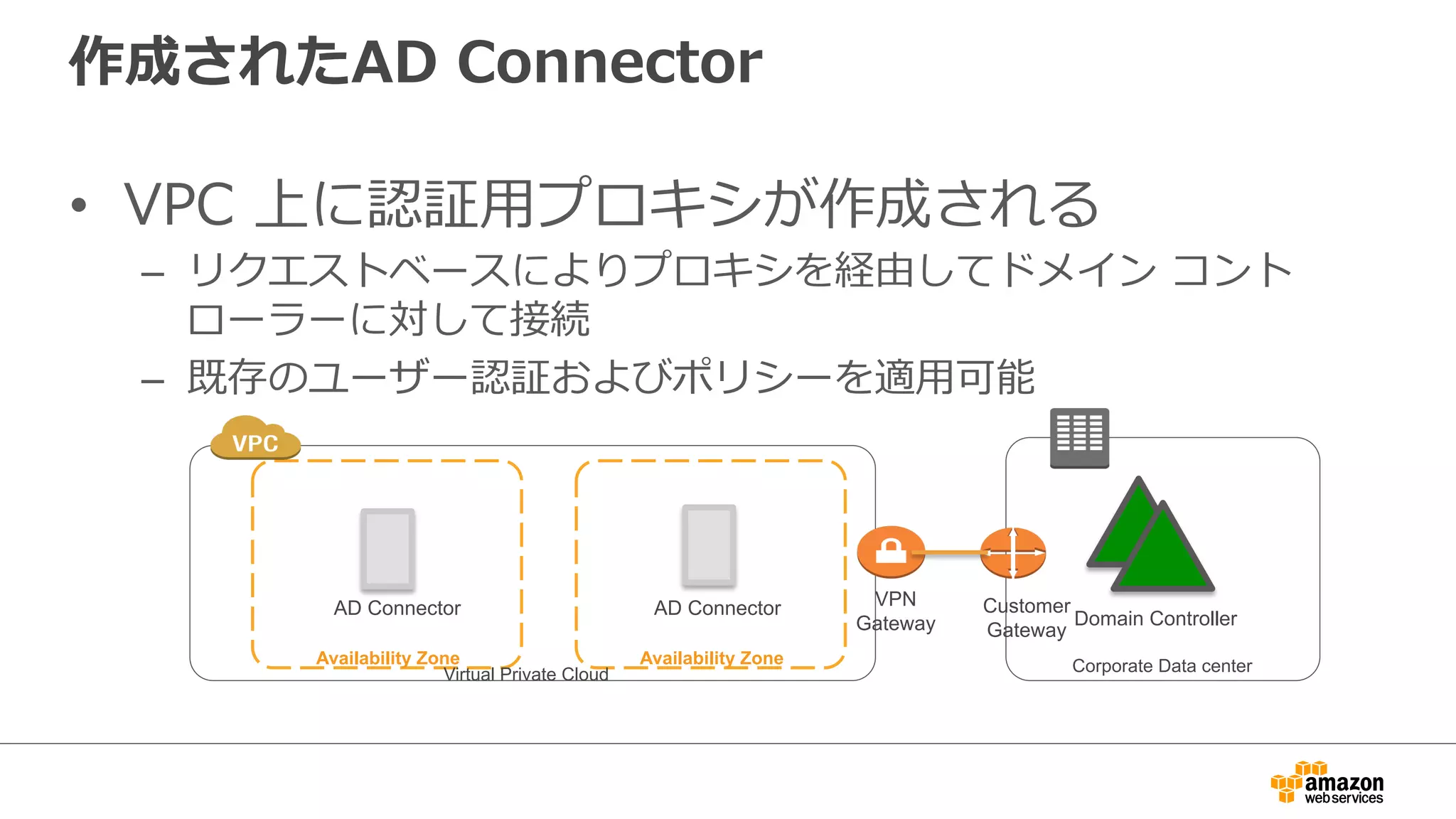

47. 作成されたAD Connector
• VPC 上に認証⽤用プロキシが作成される
– リクエストベースによりプロキシを経由してドメイン コント
ローラーに対して接続
– 既存のユーザー認証およびポリシーを適⽤用可能
AD Connector AD Connector
Availability Zone Availability Zone
Virtual Private Cloud
VPN
Gateway
Customer
Gateway Domain Controller
Corporate Data center

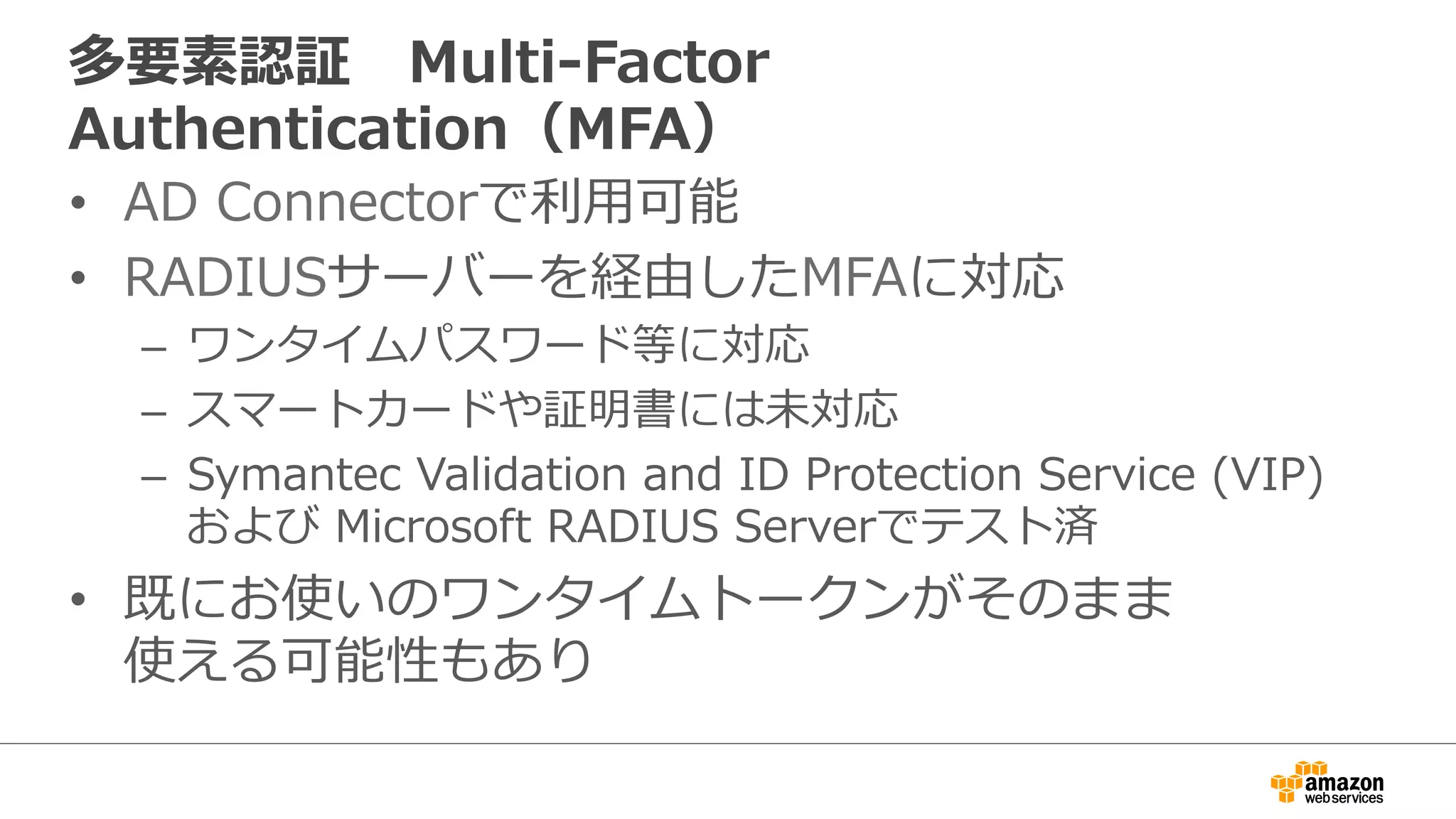

48. 多要素認証 Multi-‐‑‒Factor
Authentication（MFA）
• AD Connectorで利利⽤用可能
• RADIUSサーバーを経由したMFAに対応
– ワンタイムパスワード等に対応
– スマートカードや証明書には未対応
– Symantec Validation and ID Protection Service (VIP)
および Microsoft RADIUS Serverでテスト済
• 既にお使いのワンタイムトークンがそのまま
使える可能性もあり

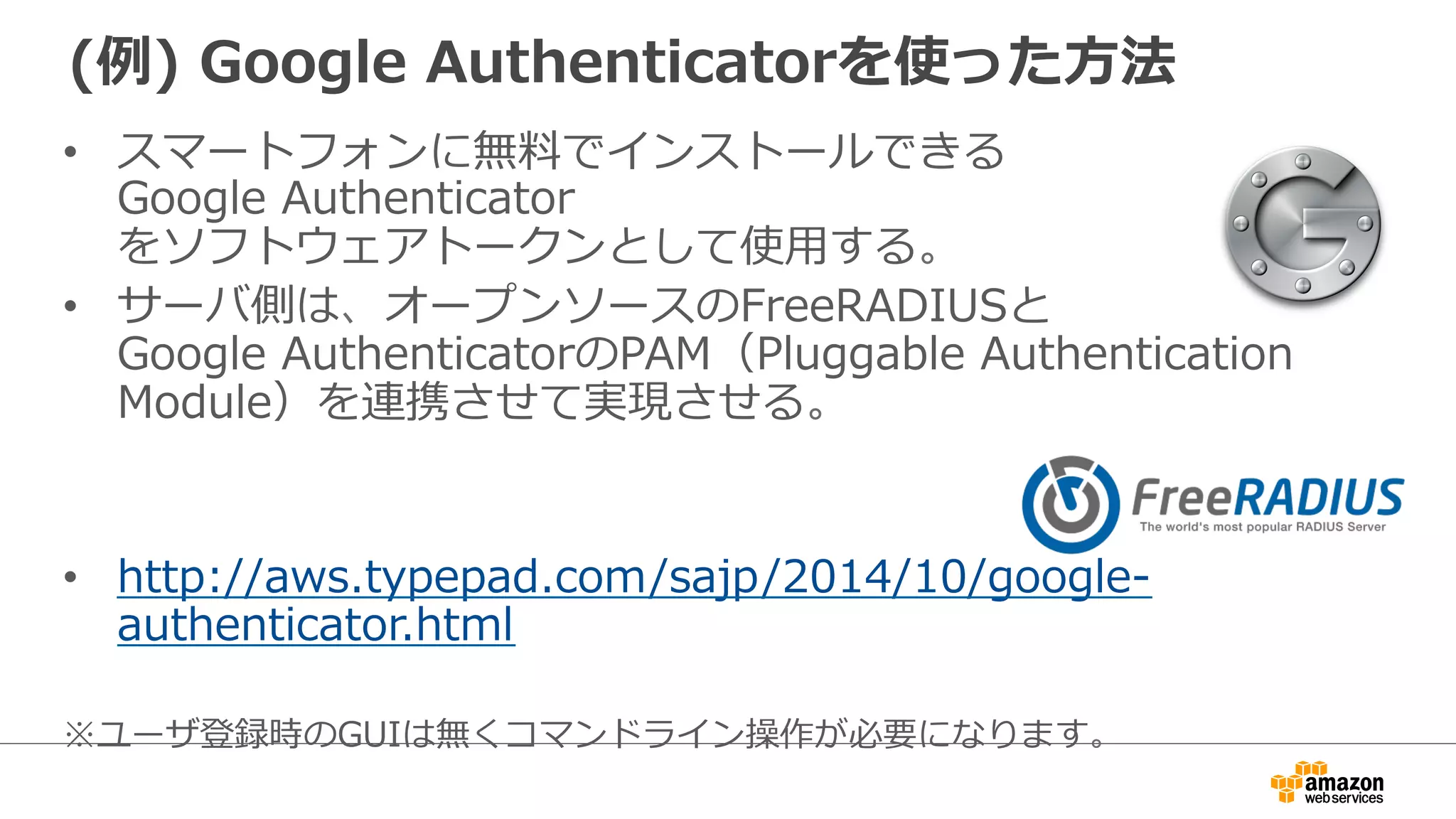

49. (例例) Google Authenticatorを使った⽅方法
• スマートフォンに無料料でインストールできる
Google Authenticator
をソフトウェアトークンとして使⽤用する。
• サーバ側は、オープンソースのFreeRADIUSと
Google AuthenticatorのPAM（Pluggable Authentication
Module）を連携させて実現させる。
• http://aws.typepad.com/sajp/2014/10/google-‐‑‒
authenticator.html
※ユーザ登録時のGUIは無くコマンドライン操作が必要になります。

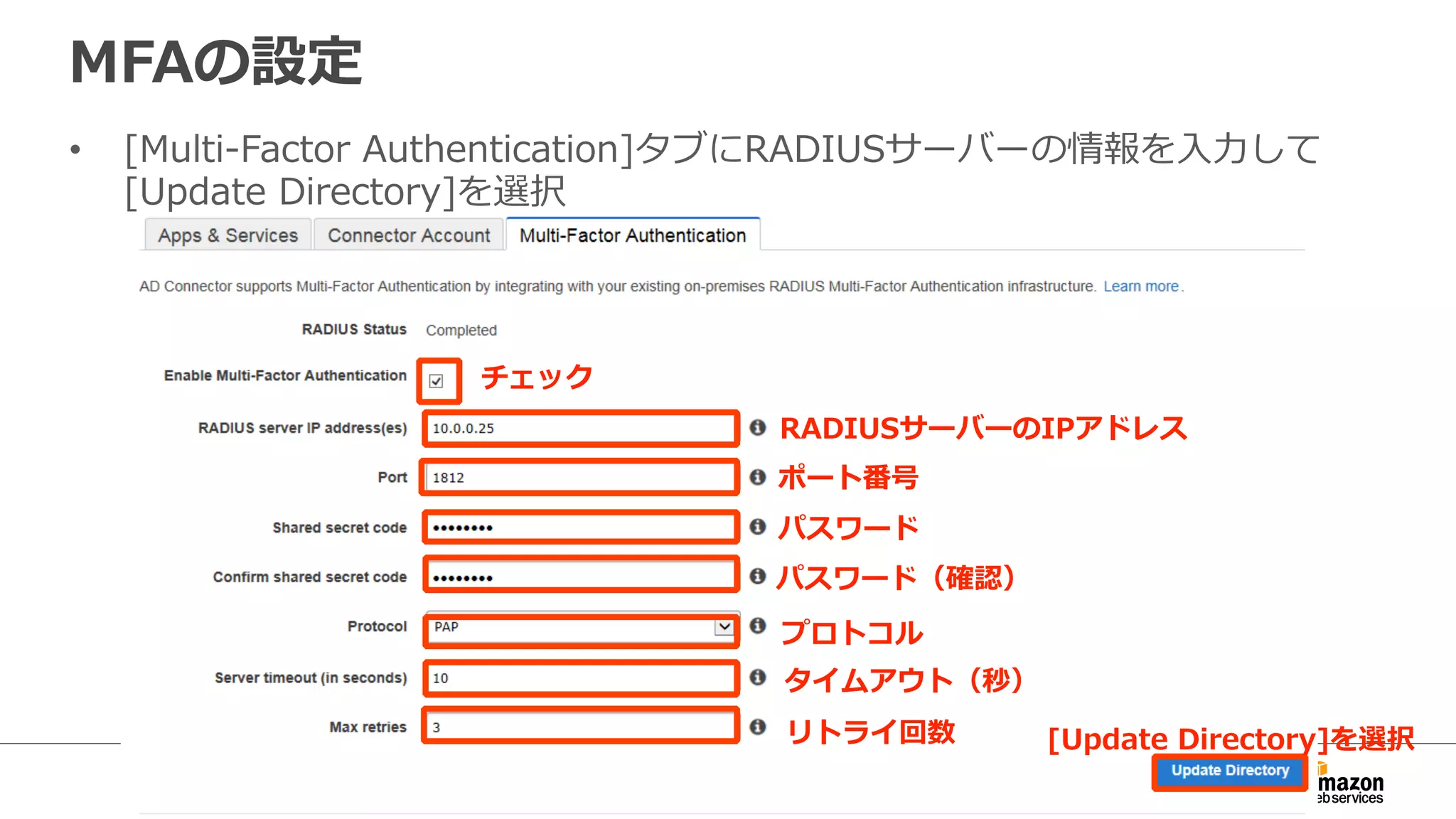

50. MFAの設定
• [Multi-‐‑‒Factor Authentication]タブにRADIUSサーバーの情報を⼊入⼒力力して
[Update Directory]を選択
RADIUSサーバーのIPアドレス
チェック
ポート番号
[Update Directory]を選択
パスワード
パスワード（確認）
プロトコル
タイムアウト（秒）
リトライ回数

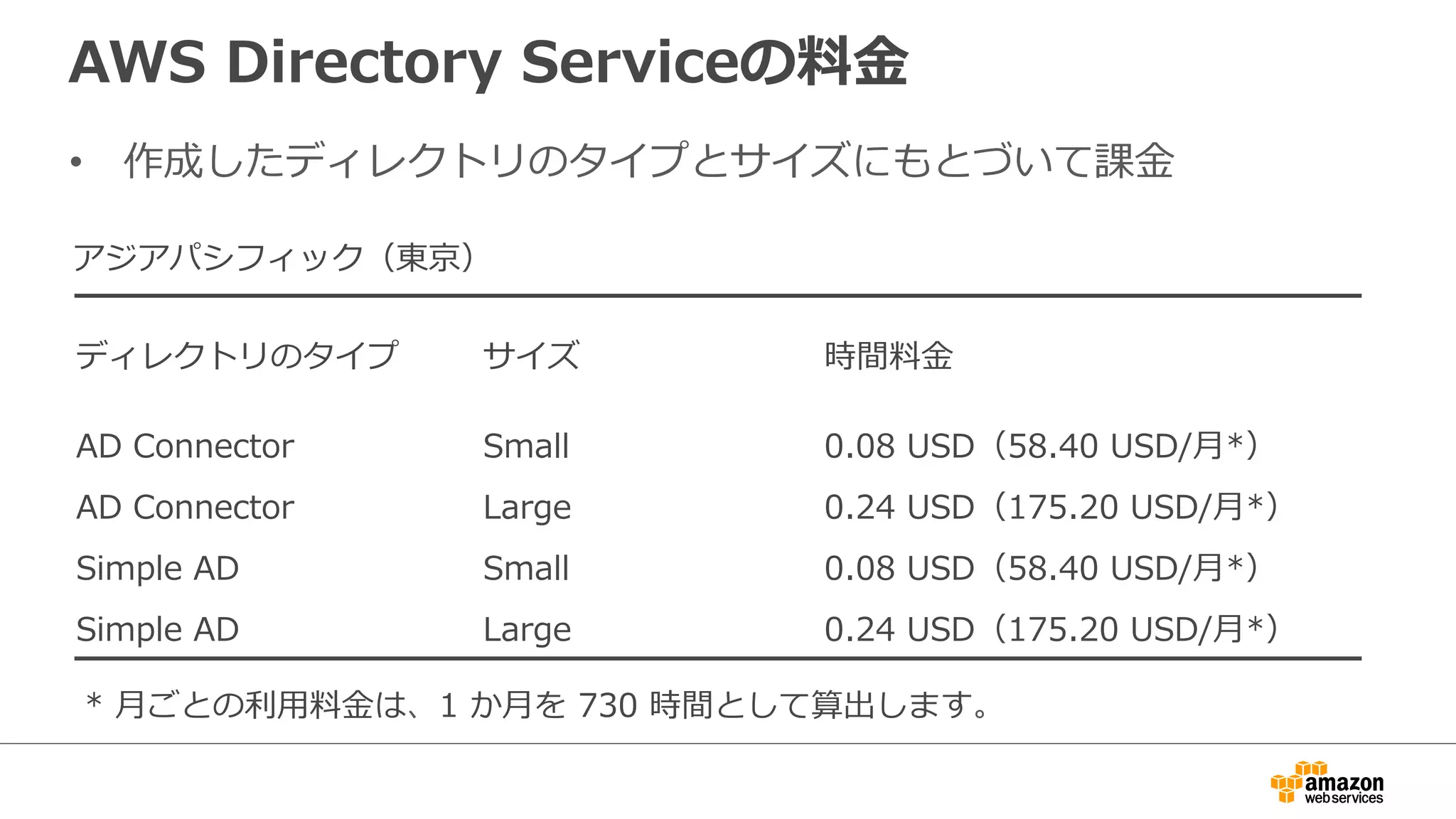

51. AWS Directory Serviceの料料⾦金金
• 作成したディレクトリのタイプとサイズにもとづいて課⾦金金
アジアパシフィック（東京）
ディレクトリのタイプサイズ時間料料⾦金金
AD ConnectorSmall0.08 USD（58.40 USD/⽉月*）
AD ConnectorLarge0.24 USD（175.20 USD/⽉月*）
Simple ADSmall0.08 USD（58.40 USD/⽉月*）
Simple ADLarge0.24 USD（175.20 USD/⽉月*）
* ⽉月ごとの利利⽤用料料⾦金金は、1 か⽉月を 730 時間として算出します。

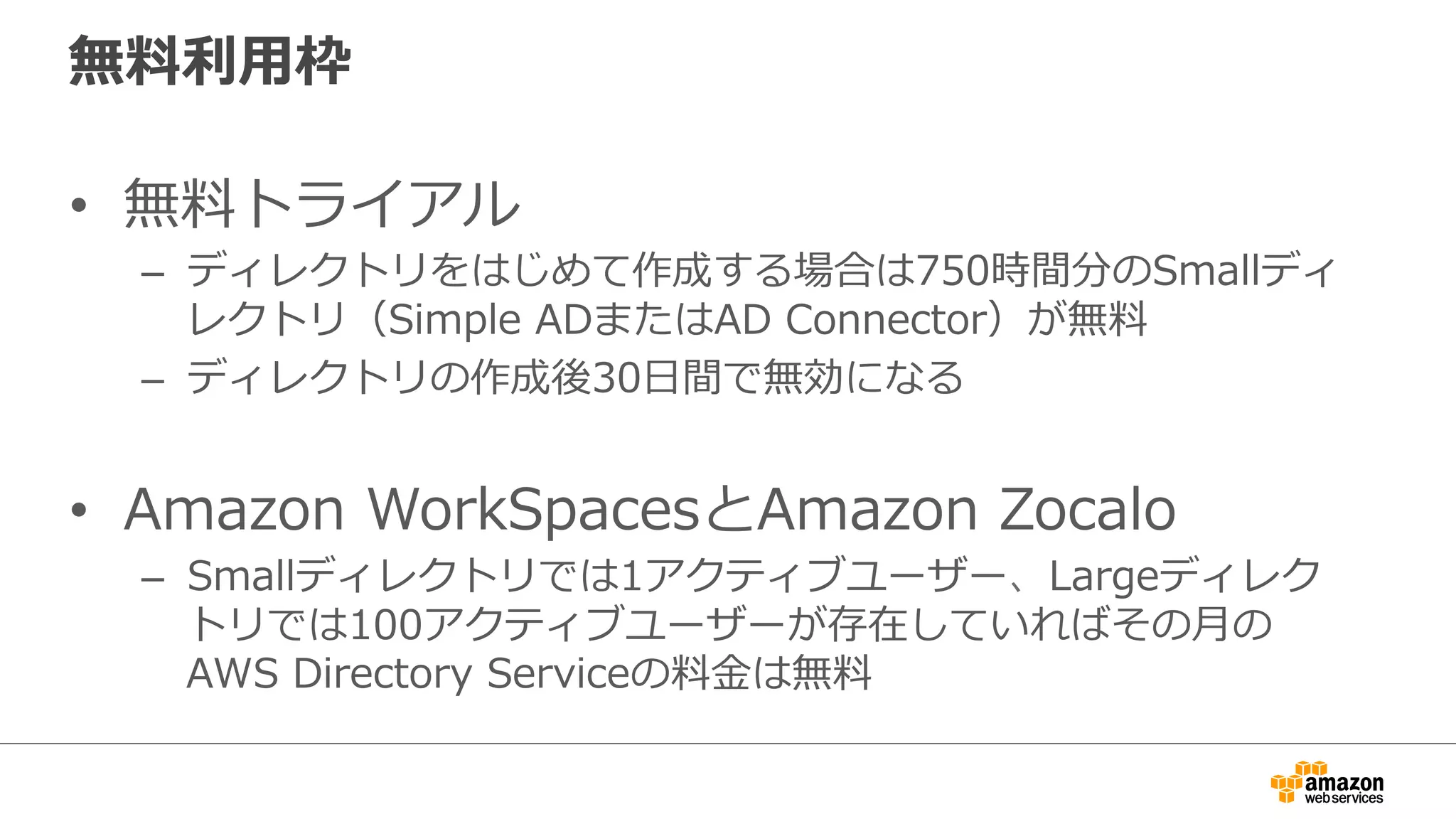

52. 無料料利利⽤用枠
• 無料料トライアル
– ディレクトリをはじめて作成する場合は750時間分のSmallディ
レクトリ（Simple ADまたはAD Connector）が無料料
– ディレクトリの作成後30⽇日間で無効になる
• Amazon WorkSpacesとAmazon Zocalo
– Smallディレクトリでは1アクティブユーザー、Largeディレク
トリでは100アクティブユーザーが存在していればその⽉月の
AWS Directory Serviceの料料⾦金金は無料料

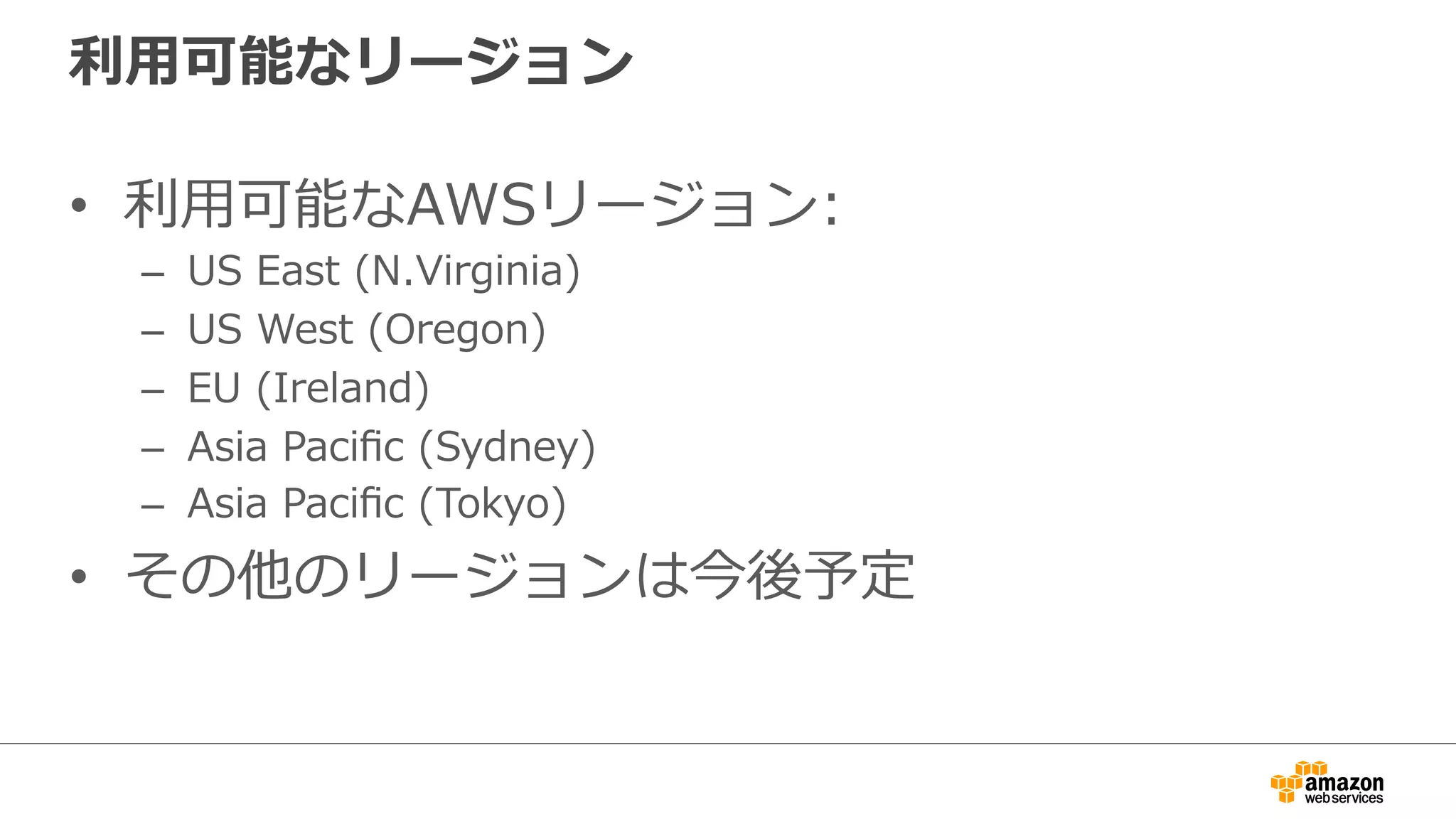

53. 利利⽤用可能なリージョン
• 利利⽤用可能なAWSリージョン:
– US East (N.Virginia)
– US West (Oregon)
– EU (Ireland)
– Asia Pacific (Sydney)
– Asia Pacific (Tokyo)
• その他のリージョンは今後予定

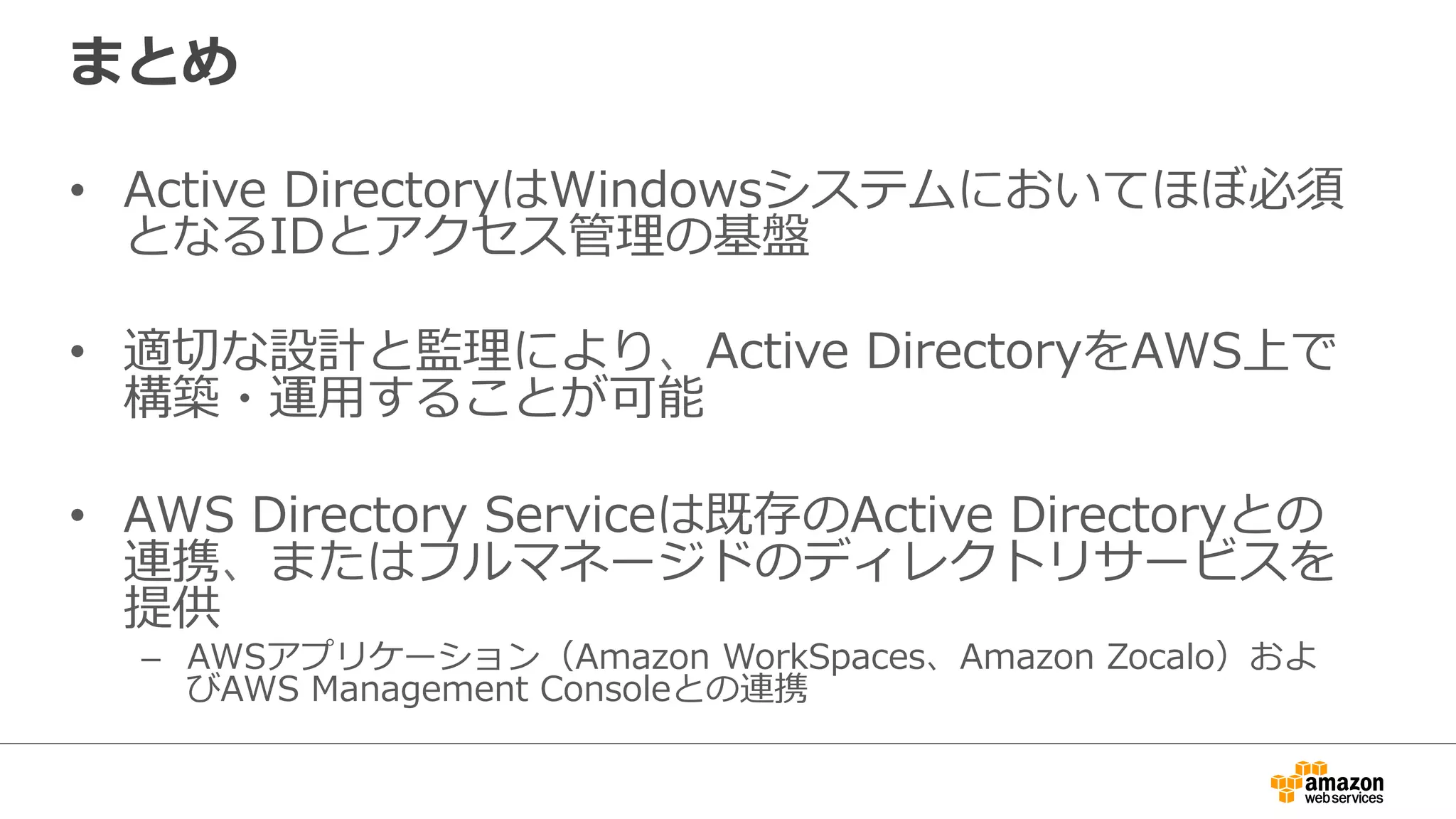

54. まとめ
• Active DirectoryはWindowsシステムにおいてほぼ必須
となるIDとアクセス管理理の基盤
• 適切切な設計と監理理により、Active DirectoryをAWS上で
構築・運⽤用することが可能
• AWS Directory Serviceは既存のActive Directoryとの
連携、またはフルマネージドのディレクトリサービスを
提供
– AWSアプリケーション（Amazon WorkSpaces、Amazon Zocalo）およ
びAWS Management Consoleとの連携

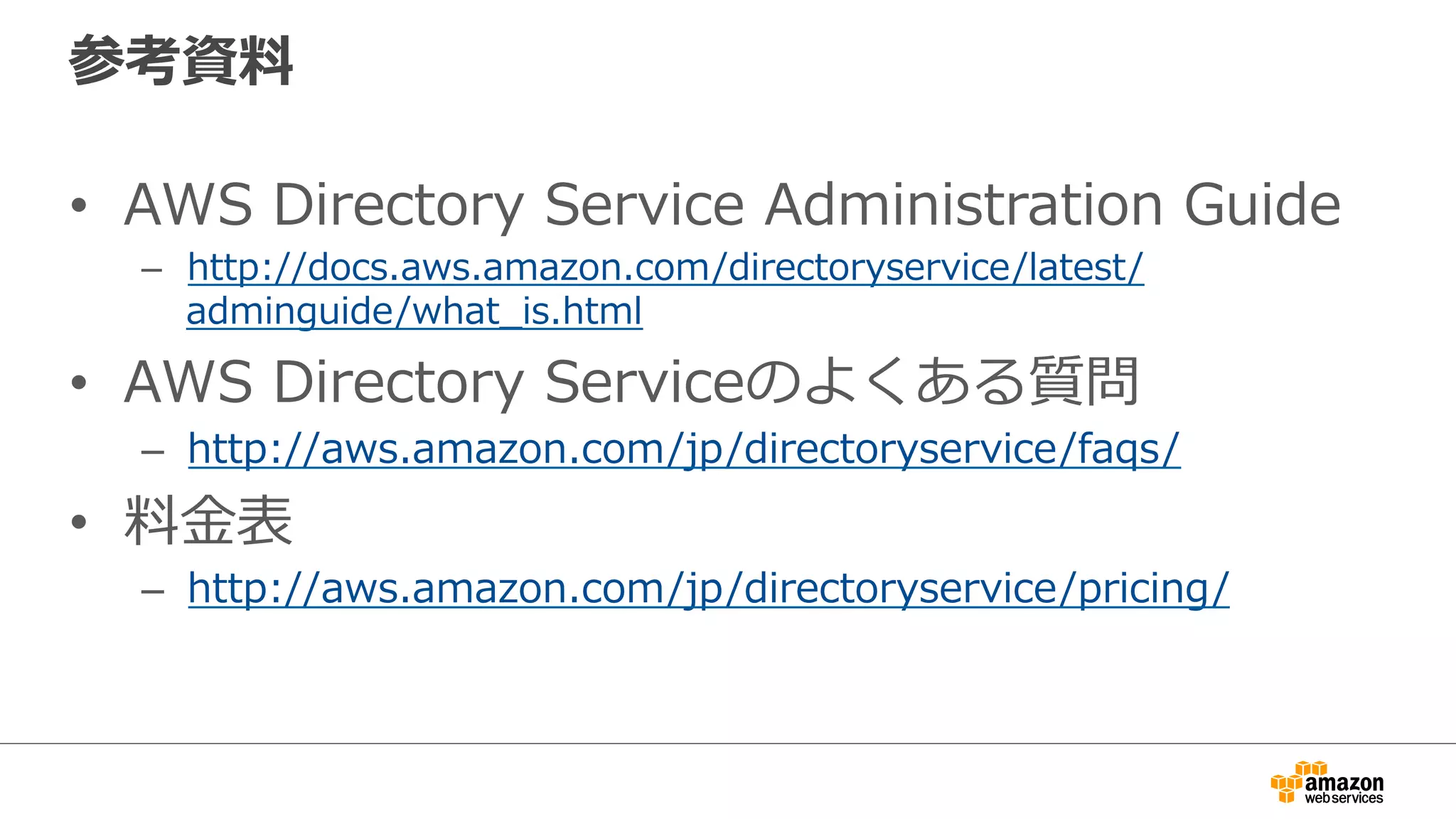

55. 参考資料料
• AWS Directory Service Administration Guide
– http://docs.aws.amazon.com/directoryservice/latest/
adminguide/what_̲is.html
• AWS Directory Serviceのよくある質問
– http://aws.amazon.com/jp/directoryservice/faqs/
• 料料⾦金金表
– http://aws.amazon.com/jp/directoryservice/pricing/
