Attempt of implementation of neural network model on FPGA

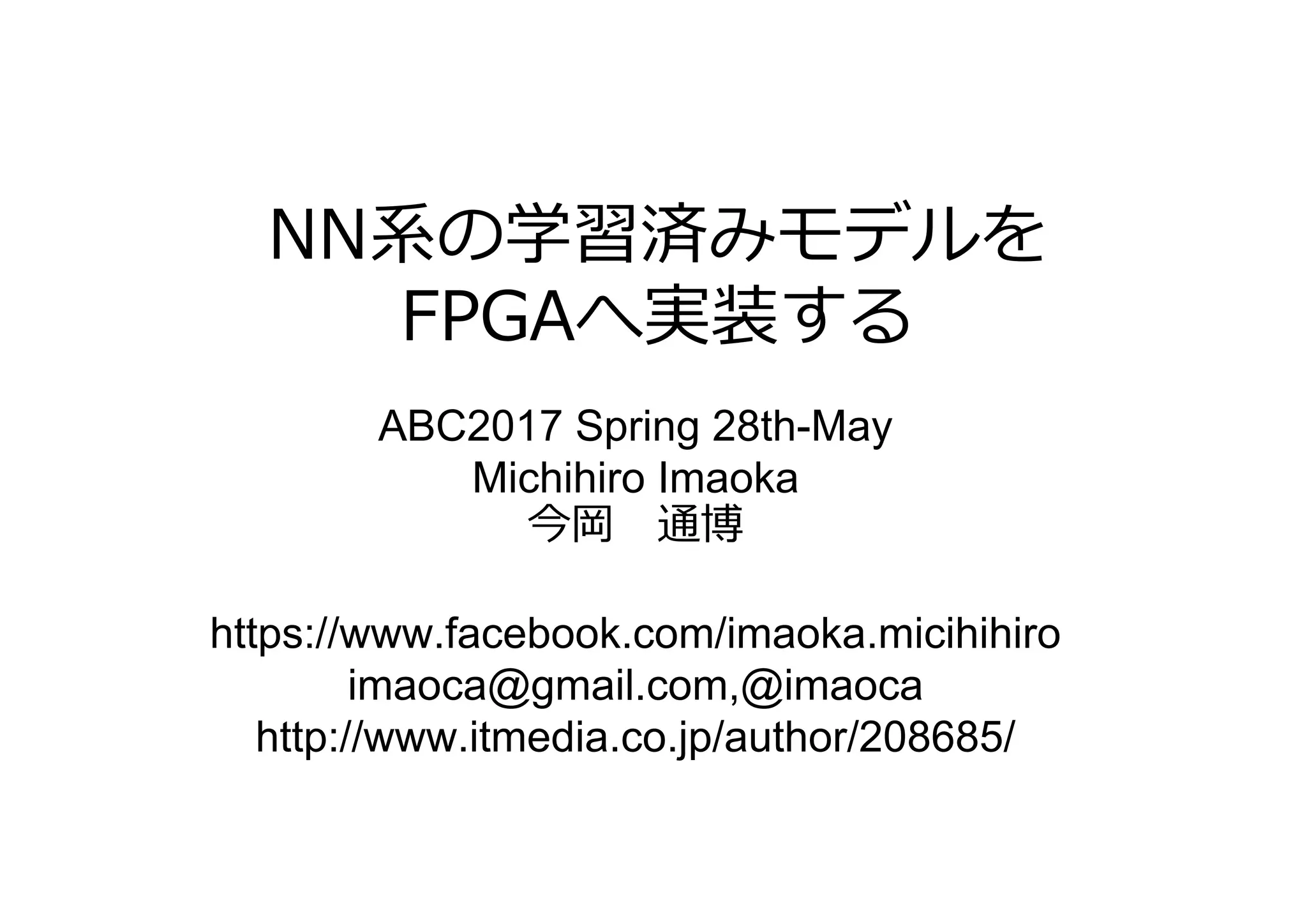

- 1. NN系の学習済みモデルを FPGAへ実装する ABC2017 Spring 28th-May MichihiroImaoka 今岡 通博 https://www.facebook.com/imaoka.micihihiro imaoca@gmail.com,@imaoca http://www.itmedia.co.jp/author/208685/

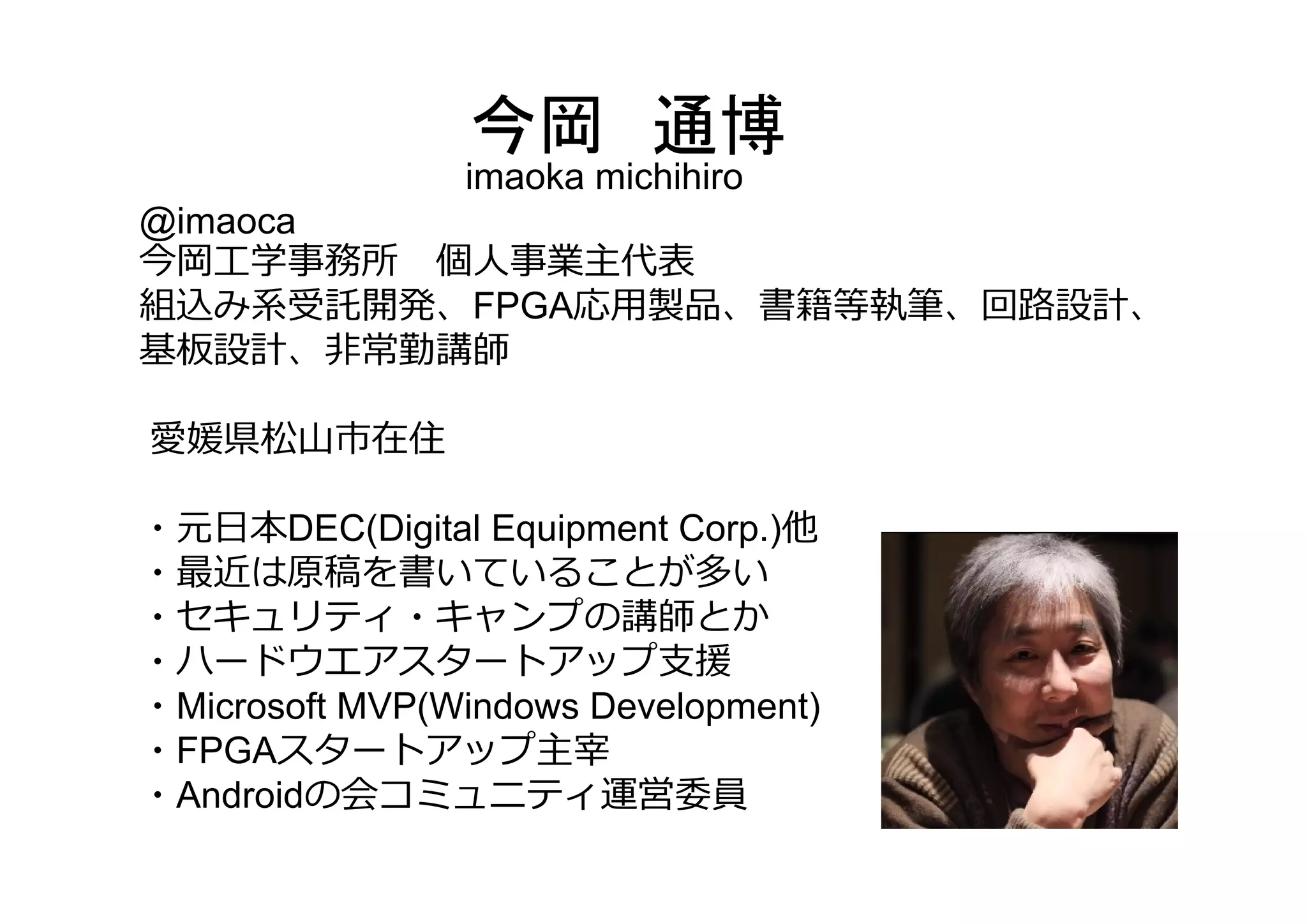

- 2. 今岡 通博 imaoka michihiro @imaoca 今岡⼯学事務所 個⼈事業主代表 組込み系受託開発、FPGA応⽤製品、書籍等執筆、回路設計、 基板設計、⾮常勤講師 愛媛県松⼭市在住 ・元⽇本DEC(DigitalEquipment Corp.)他 ・最近は原稿を書いていることが多い ・セキュリティ・キャンプの講師とか ・ハードウエアスタートアップ⽀援 ・Microsoft MVP(Windows Development) ・FPGAスタートアップ主宰 ・Androidの会コミュニティ運営委員

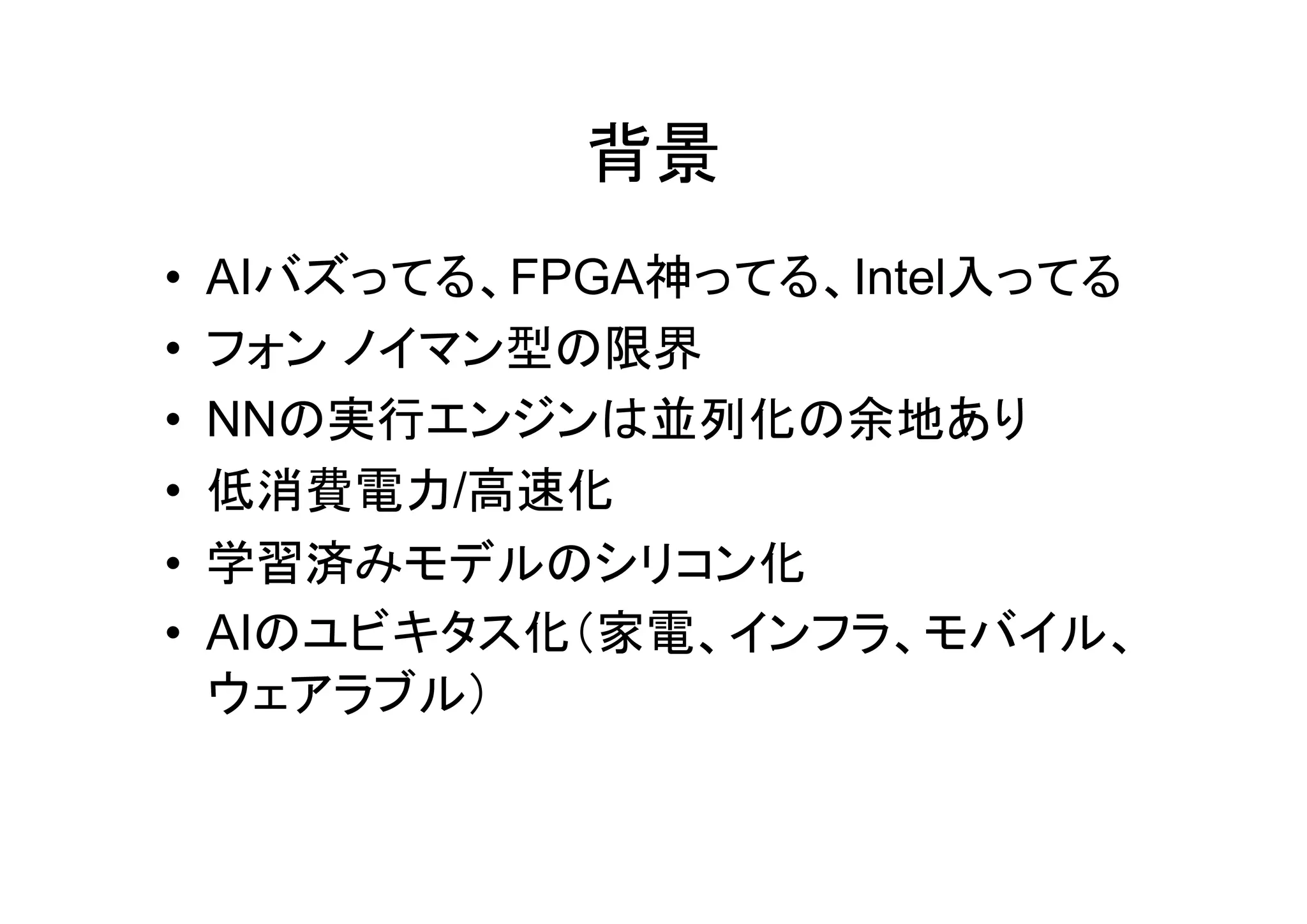

- 3. 背景 • AI FPGA神Intel入 • 型 限界 • NN 実行 並列化 余地 • 低消費電力/高速化 • 学習済 化 • AI 化 家電

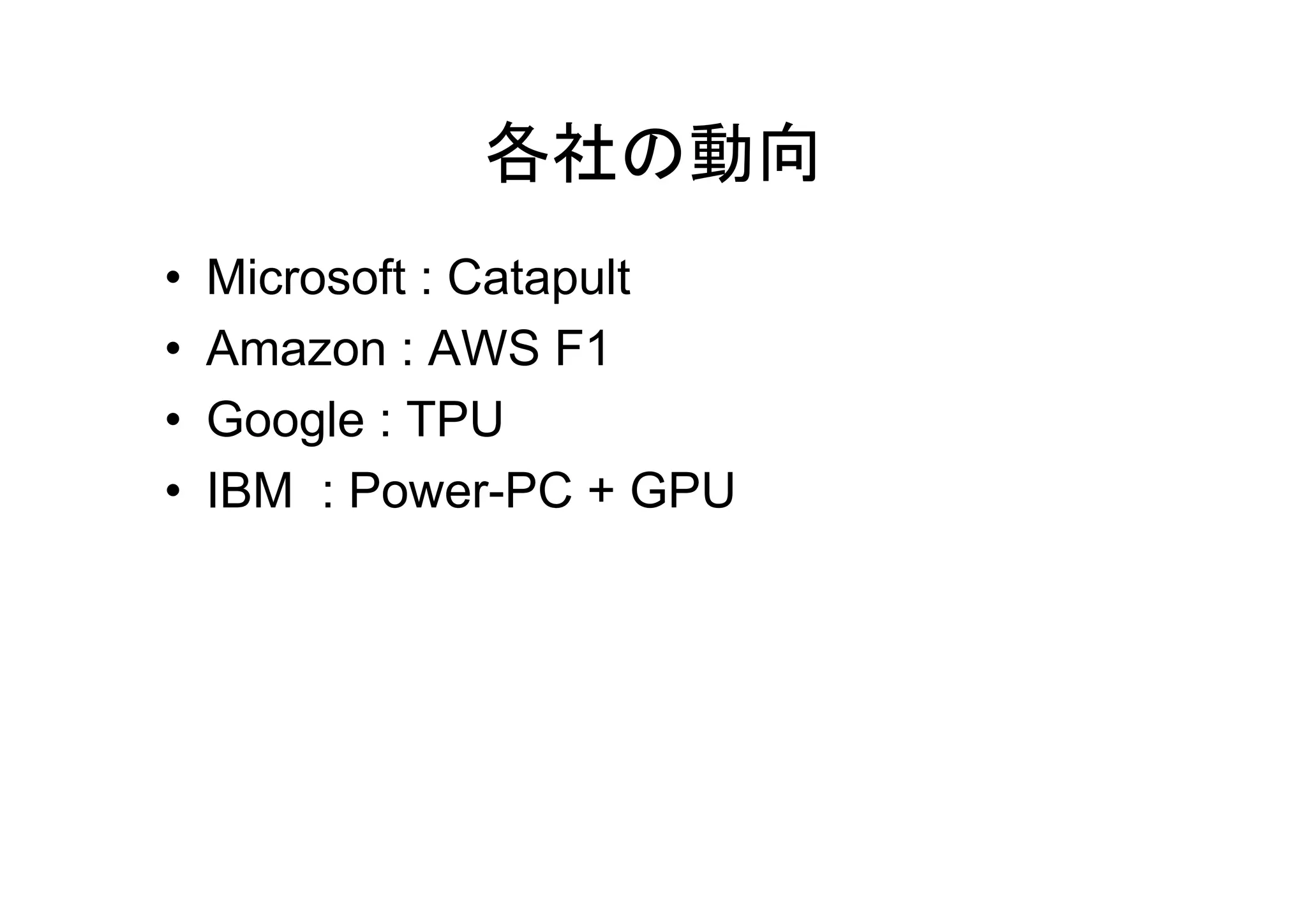

- 4. 各社 動向 • Microsoft: Catapult • Amazon : AWS F1 • Google : TPU • IBM : Power-PC + GPU
- 5.

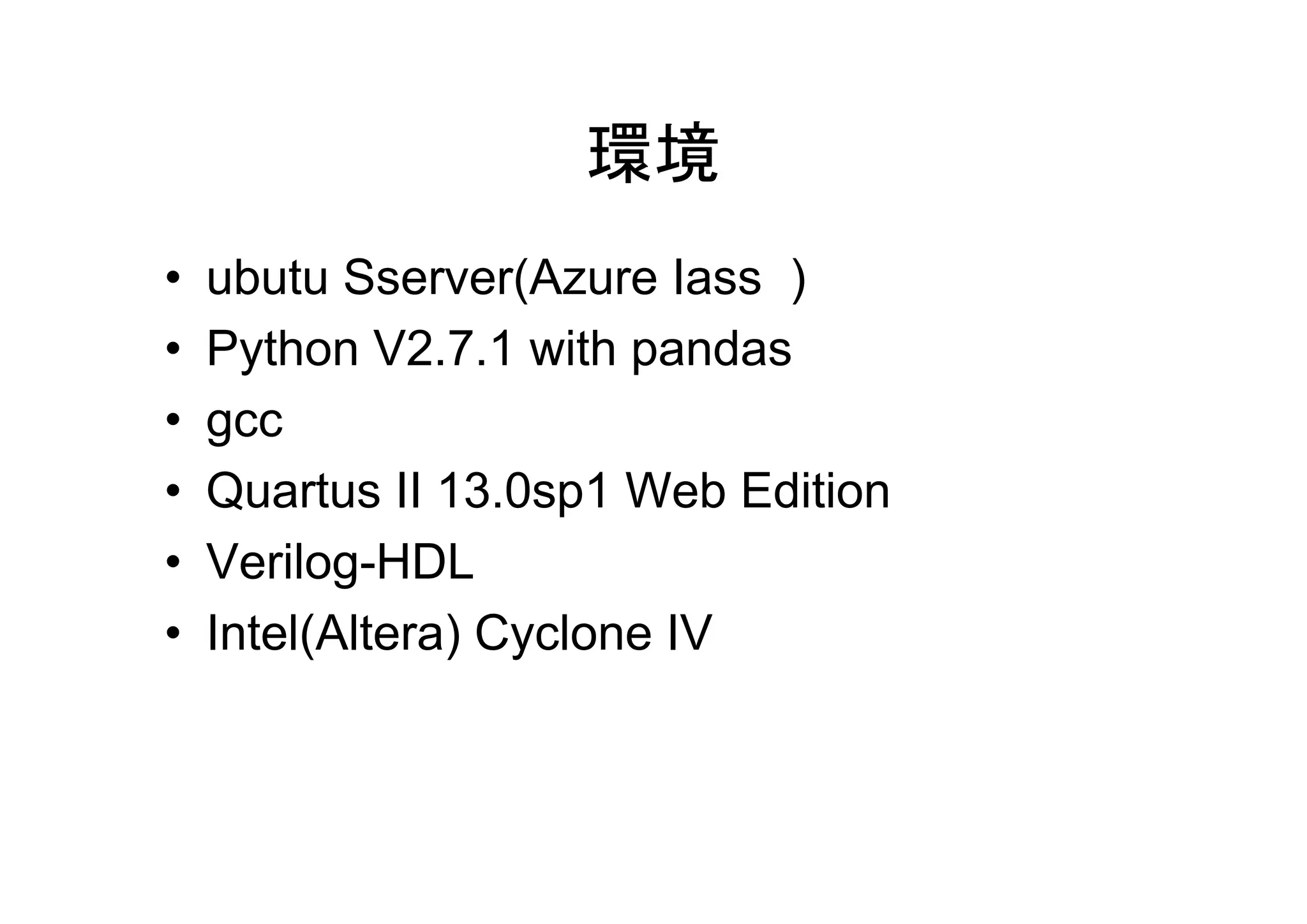

- 6. 環境 • ubutu Sserver(AzureIass ) • Python V2.7.1 with pandas • gcc • Quartus II 13.0sp1 Web Edition • Verilog-HDL • Intel(Altera) Cyclone IV
- 7.

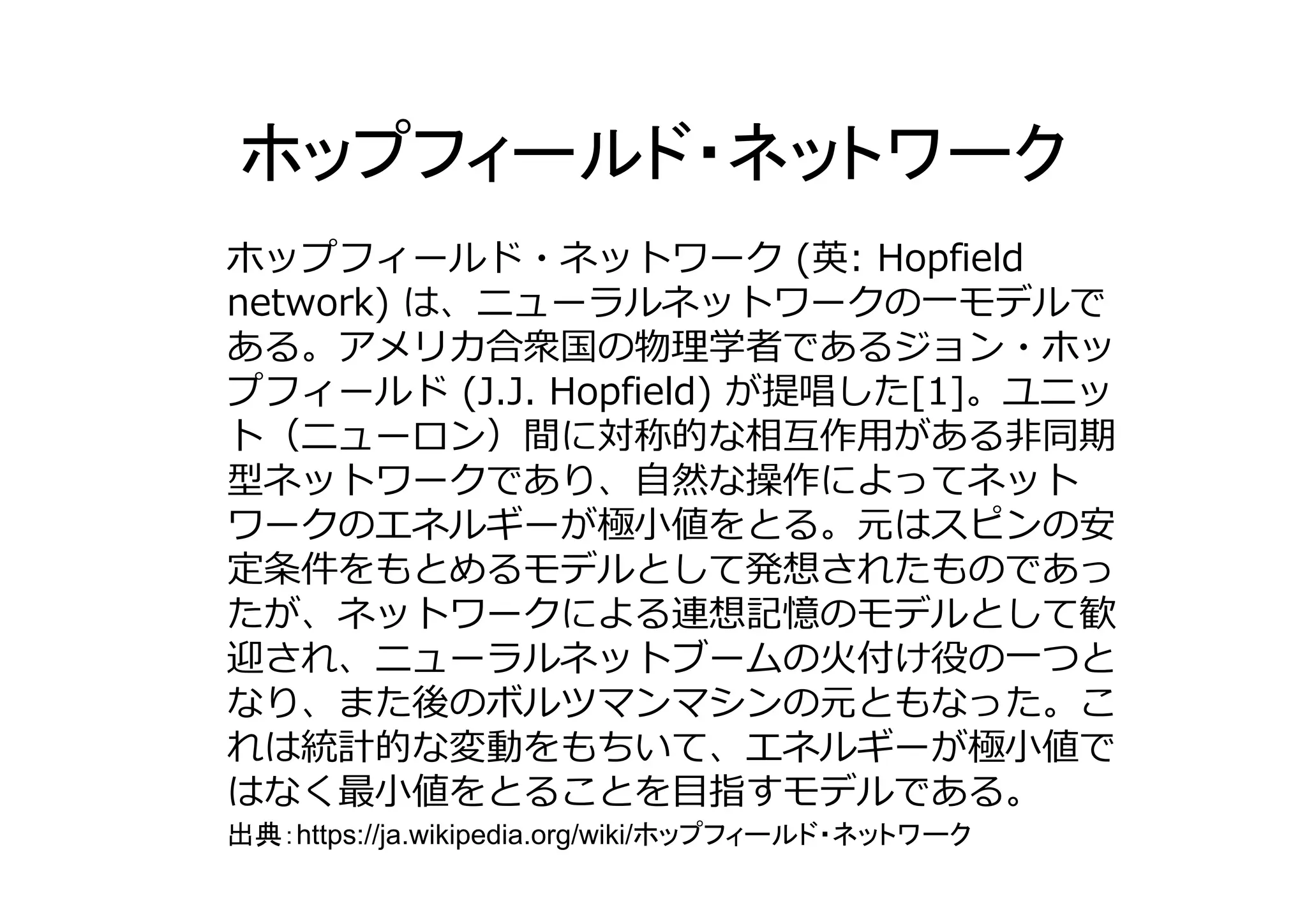

- 8. ホップフィールド・ネットワーク (英: Hopfield network)は、ニューラルネットワークの⼀モデルで ある。アメリカ合衆国の物理学者であるジョン・ホッ プフィールド (J.J. Hopfield) が提唱した[1]。ユニッ ト（ニューロン）間に対称的な相互作⽤がある⾮同期 型ネットワークであり、⾃然な操作によってネット ワークのエネルギーが極⼩値をとる。元はスピンの安 定条件をもとめるモデルとして発想されたものであっ たが、ネットワークによる連想記憶のモデルとして歓 迎され、ニューラルネットブームの⽕付け役の⼀つと なり、また後のボルツマンマシンの元ともなった。こ れは統計的な変動をもちいて、エネルギーが極⼩値で はなく最⼩値をとることを⽬指すモデルである。 出典 https://ja.wikipedia.org/wiki/

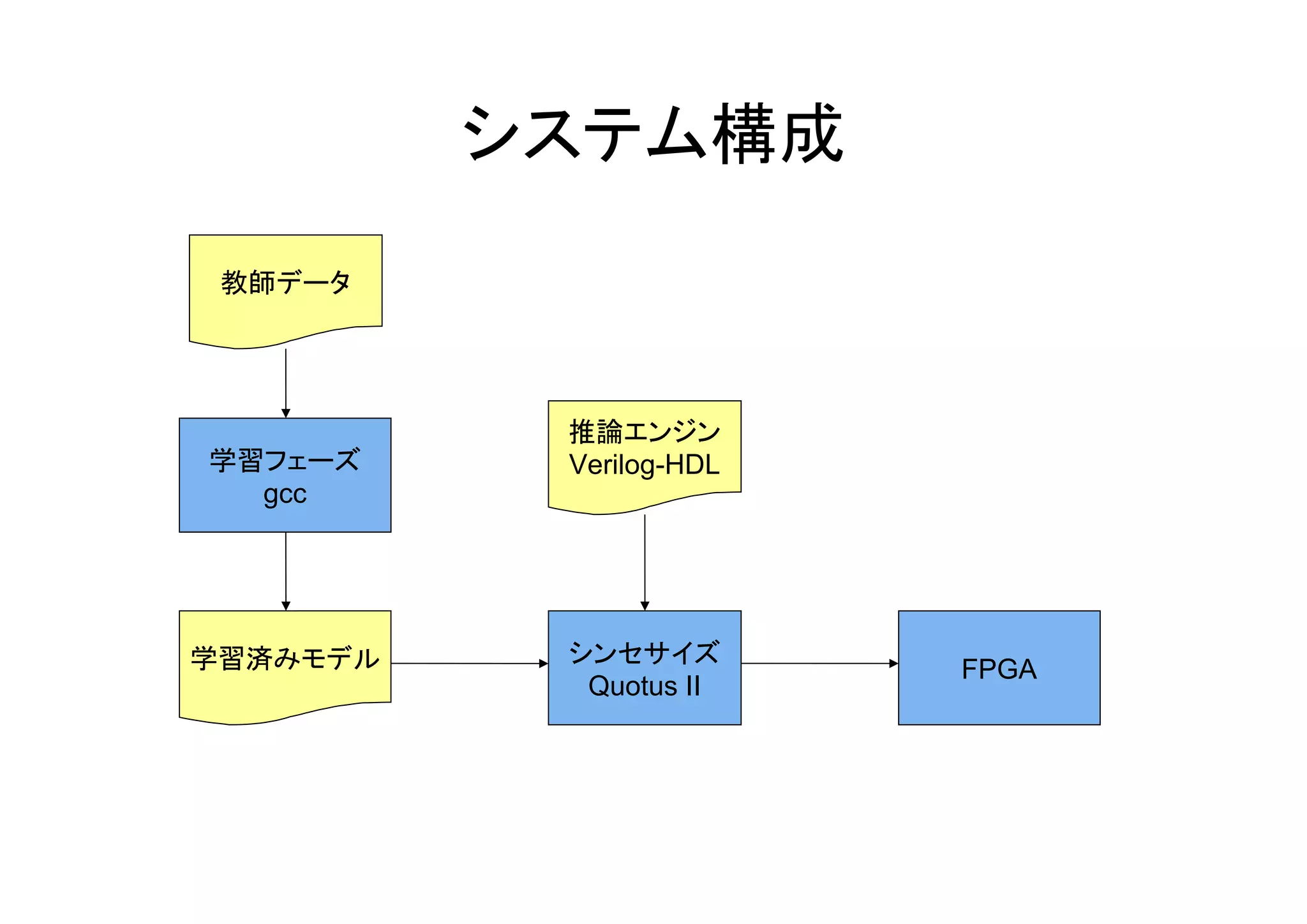

- 9.

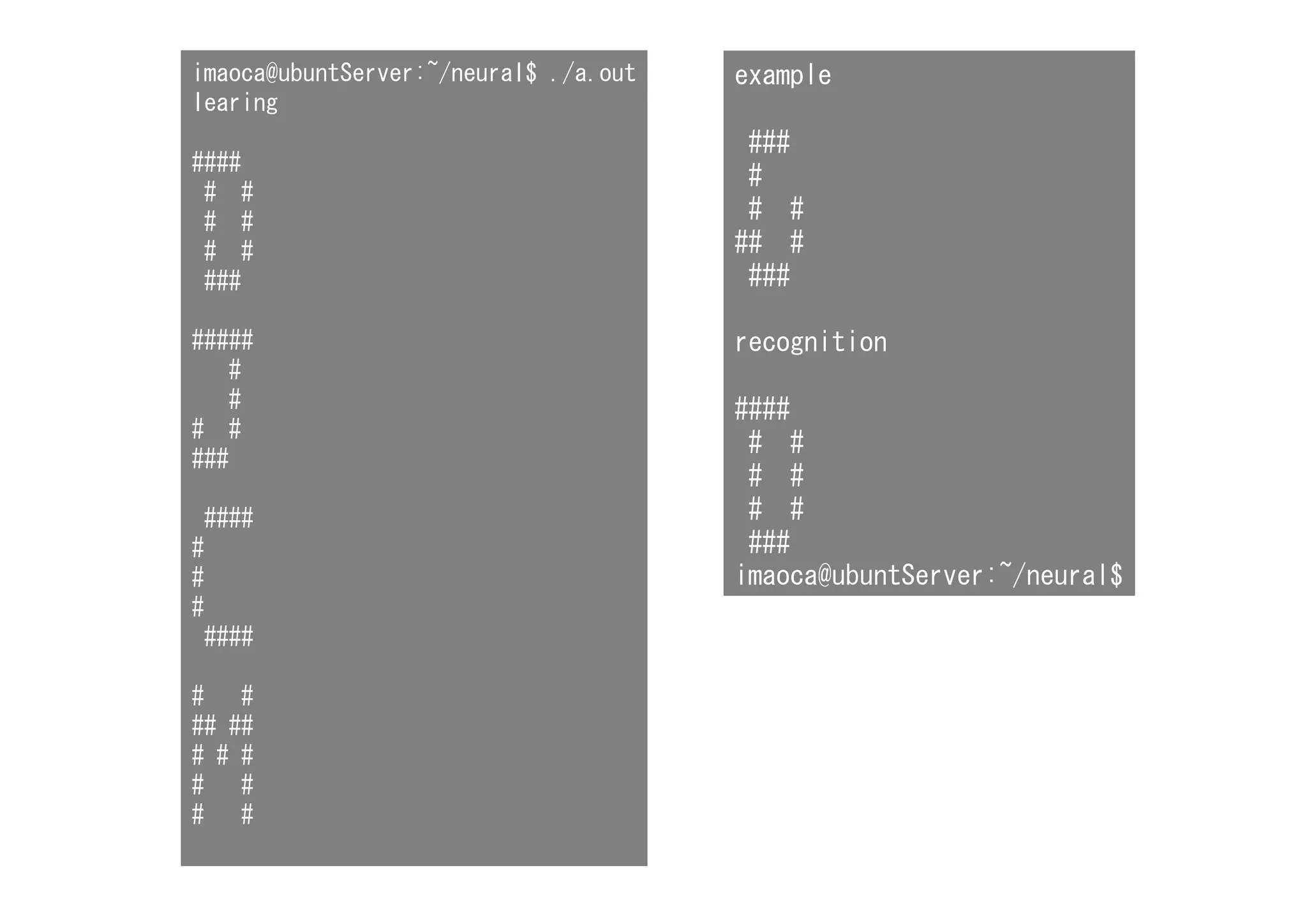

- 10. imaoca@ubuntServer:~/neural$ ./a.out learing #### # # ## # # ### ##### # # # # ### #### # # # #### # # ## ## # # # # # # # example ### # # # ## # ### recognition #### # # # # # # ### imaoca@ubuntServer:~/neural$

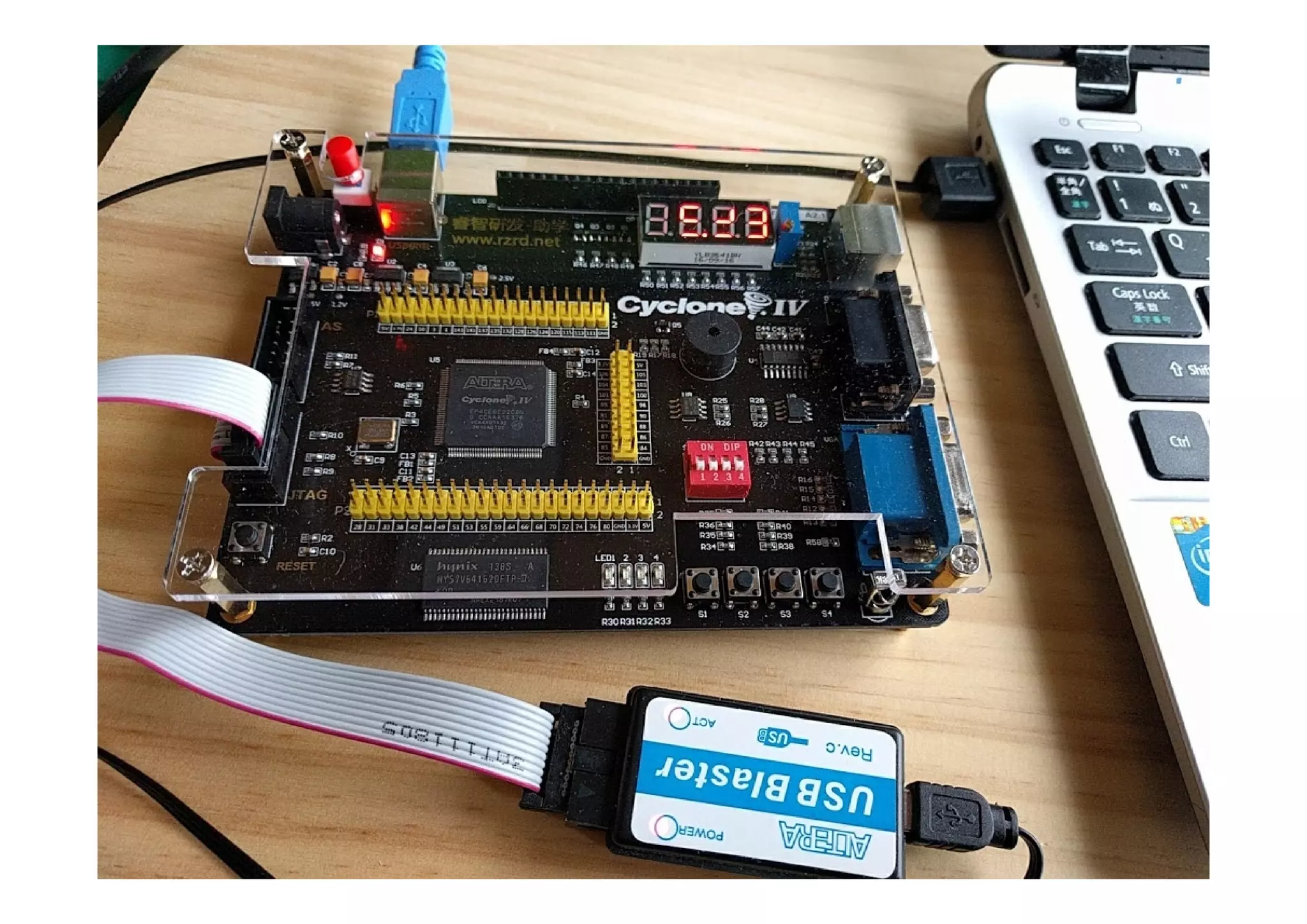

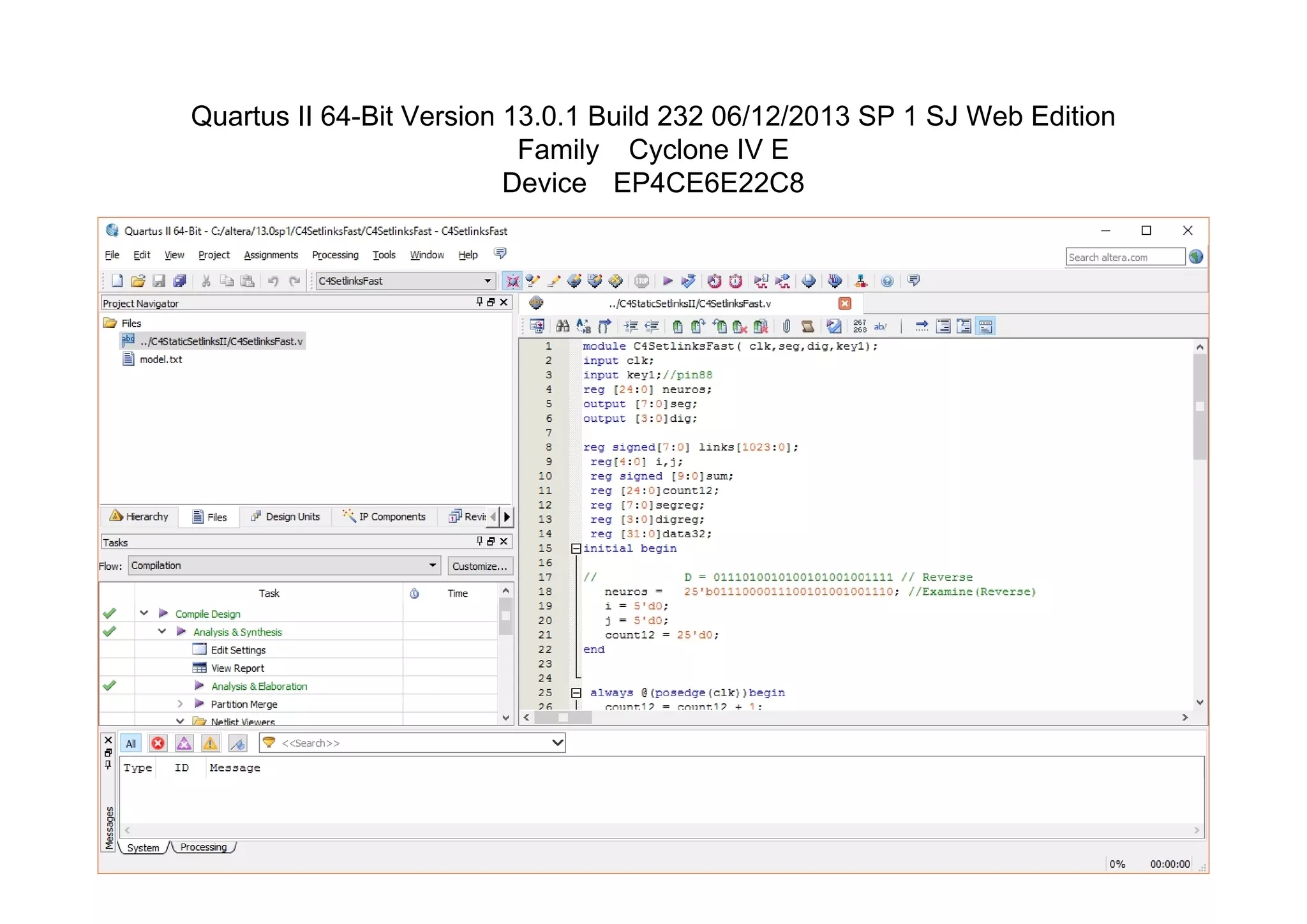

- 12. Quartus II 64-BitVersion 13.0.1 Build 232 06/12/2013 SP 1 SJ Web Edition Family Cyclone IV E Device EP4CE6E22C8

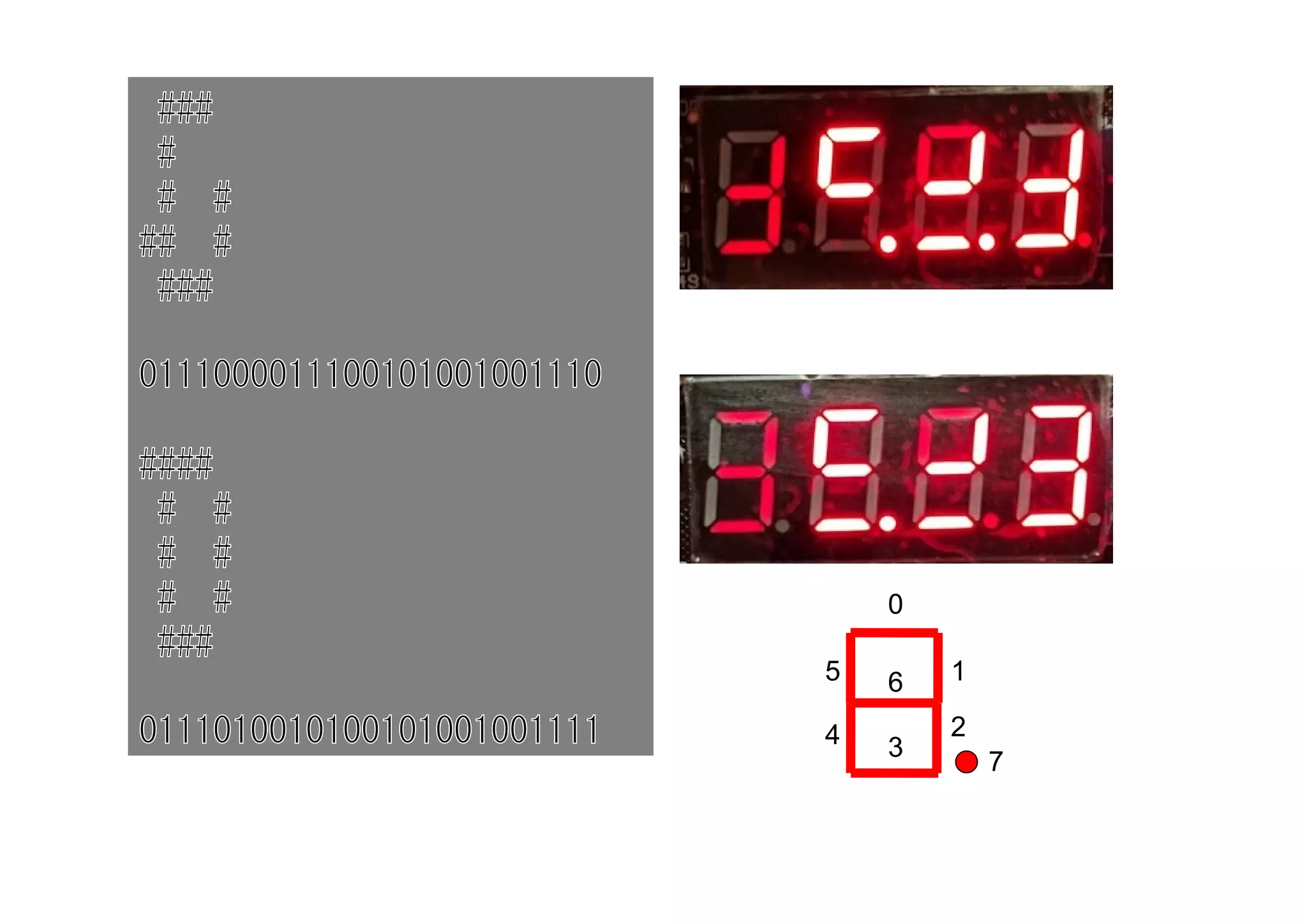

- 14. ### # # # ## # ### 0111000011100101001001110 #### ## # # # # ### 0111010010100101001001111 0 1 2 34 5 6 7
- 15.

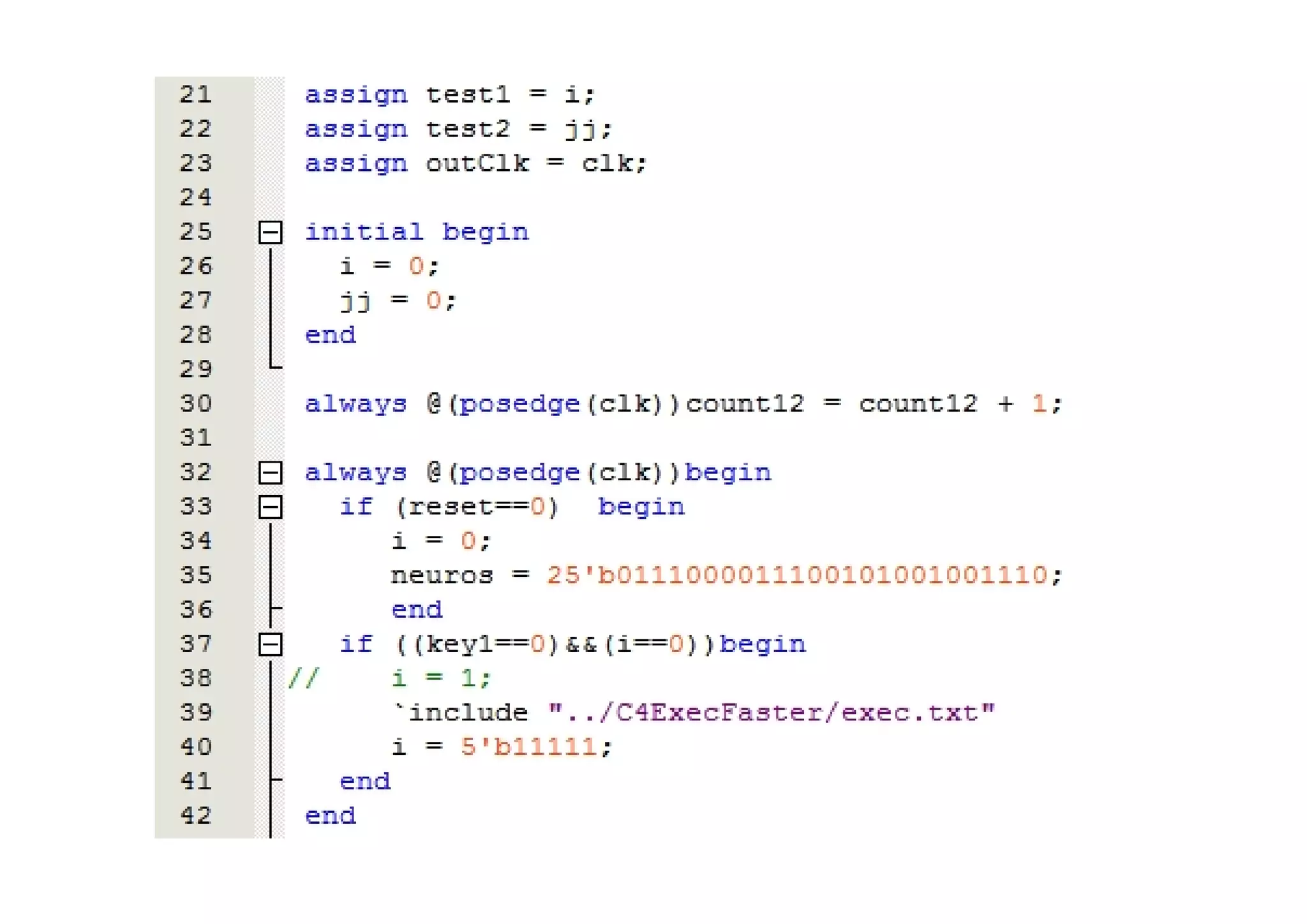

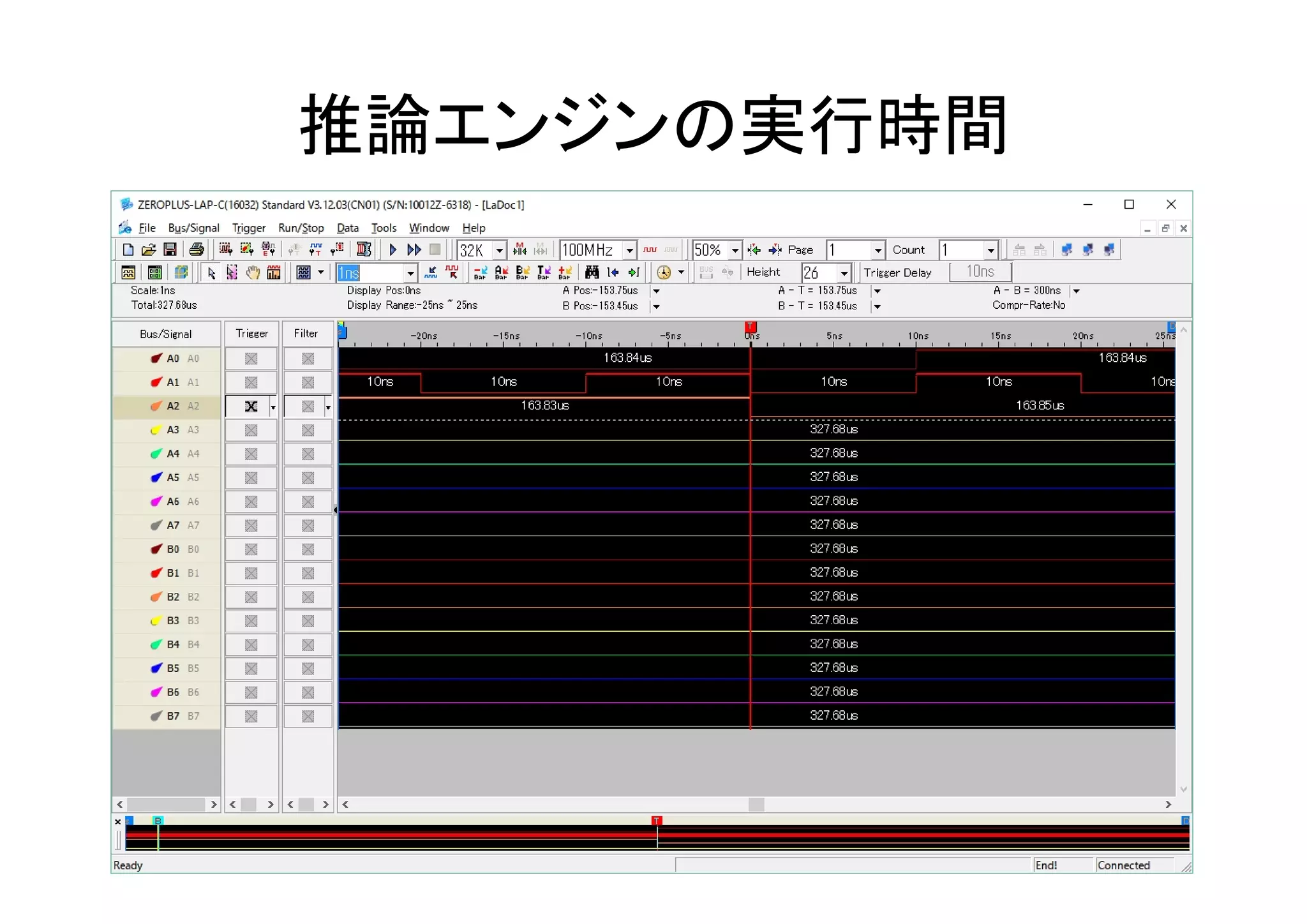

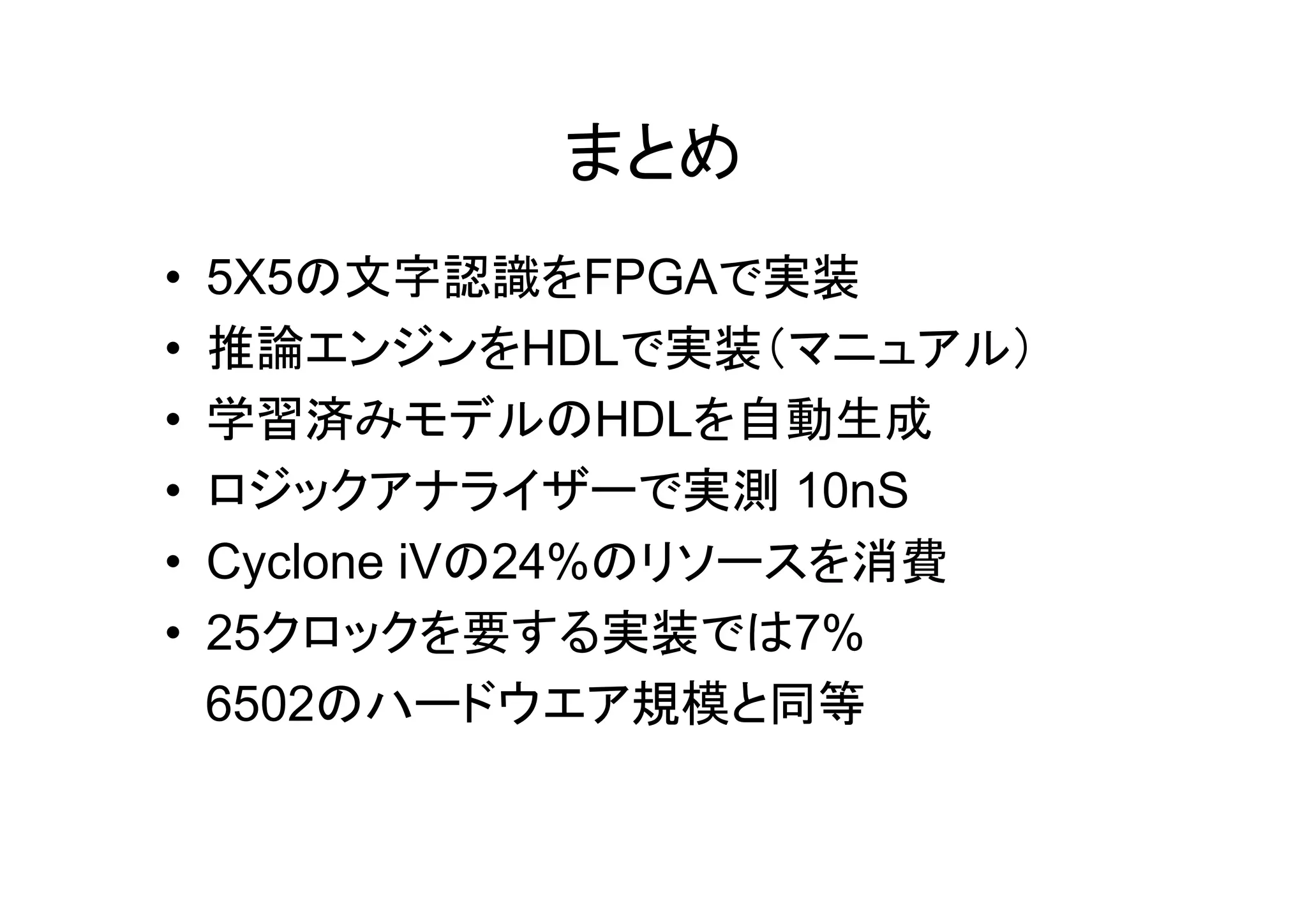

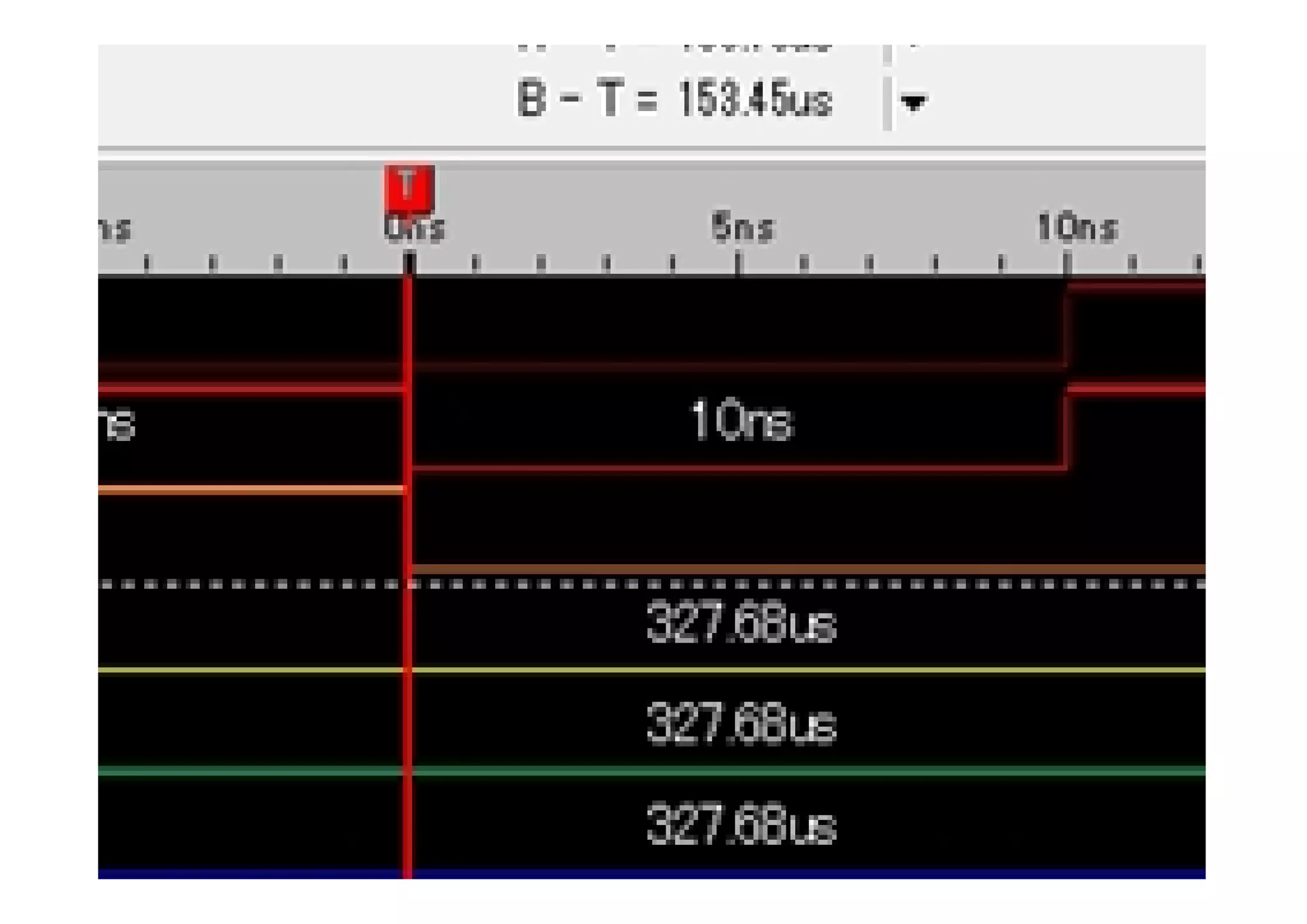

- 18. • 5X5 文字認識FPGA 実装 • 推論 HDL 実装 • 学習済 HDL 自動生成 • 実測 10nS • Cyclone iV 24% 消費 • 25 要 実装 7% 6502 規模 同等

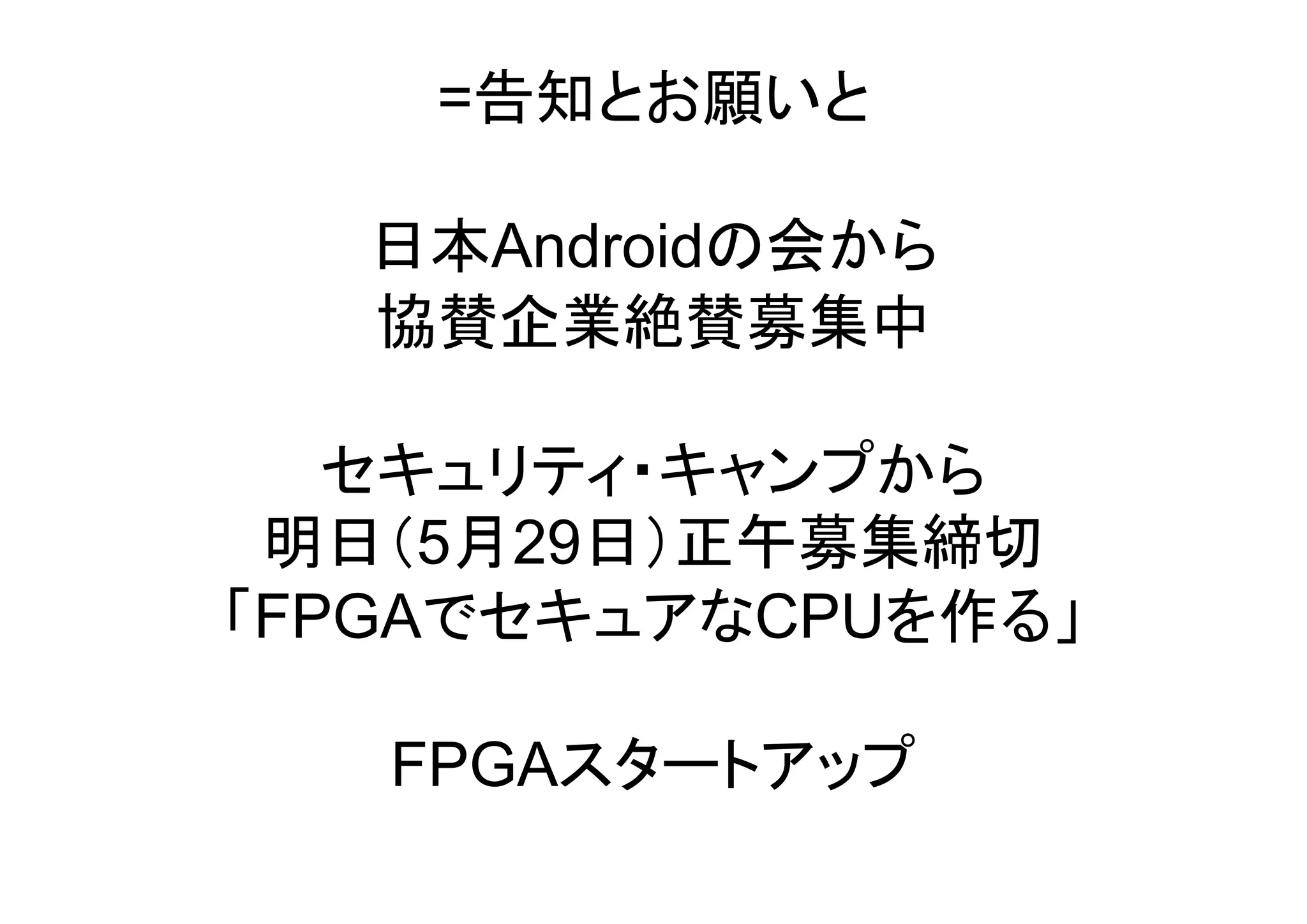

- 19. =告知 願 日本Android 会 協賛企業絶賛募集中 明日5月29日 正午募集締切 FPGA CPU 作 FPGA
- 20.
