How to make a cutting wiring board by desktop CNC パーソナルＣＮＣで切削基板を作ってみよう（今回は片面のみ）

1. パーソナルＣＮＣで切削基板を
作ってみよう（今回は片面の
み）
18-MAR-2013
今岡工学事務所
今岡 通博
=== 弊社顧客向け社内研修資料より抜粋
===

2. 【プロフィール】 愛媛県松山市在住。今岡工学事務所代表。
主に組込系のハード及びソフトの開発。最近は FPGA を用いた
カスタムチップの開発を請負う。
本業のかたわら、技術評論社のソフトウエアデザイン及び電波
新聞社の電子工作マガジン、日経 Linux 等に寄稿。
その他各種オンライメディアに記事を提供。
今まで日本 Android の会のイベントや雑誌を通して Android デバイ
スで動作する音声認識ロボット「ドロンくん」や放射線自動観
測 BOT 「 Imaocande 」などを発表。
@imaoca
imaoca@gmail.com

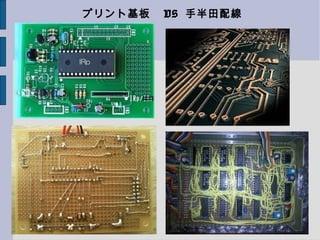

3. プリント基板 VS 手半田配線

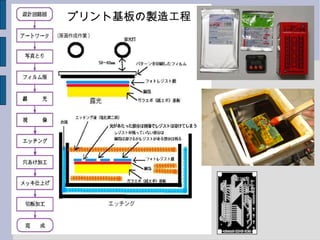

4. プリント基板の製造工程

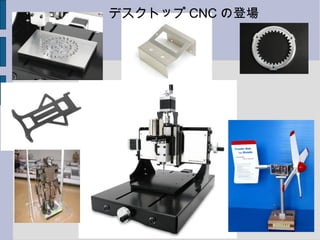

5. デスクトップ CNC の登場

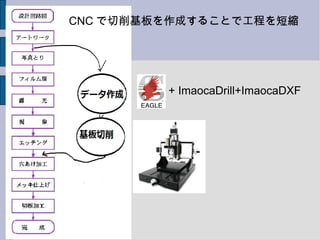

6. + ImaocaDrill+ImaocaDXF
CNC で切削基板を作成することで工程を短縮

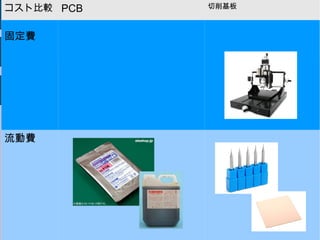

7. コスト比較 PCB 切削基板
固定費
流動費

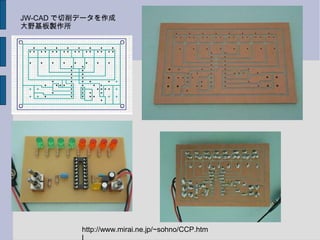

8. JW-CAD で切削データを作成
大野基板製作所
http://www.mirai.ne.jp/~sohno/CCP.htm

9. http://www.eleki-
jack.com/KitsandKids2/2012/02/imodelaim01winstar_pcb_for_imo.html

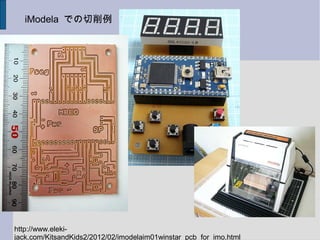

iModela での切削例

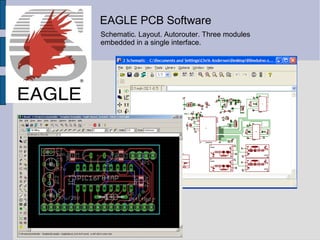

10. Schematic. Layout. Autorouter. Three modules
embedded in a single interface.
EAGLE PCB Software

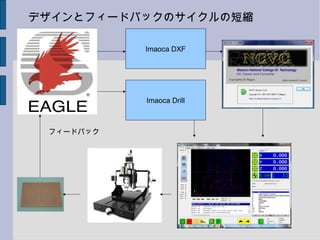

11. Imaoca DXF
Imaoca Drill
フィードバック
デザインとフィードバックのサイクルの短縮

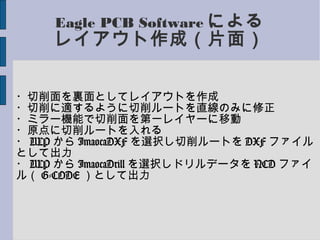

12. Eagle PCB Software による
レイアウト作成（片面）
・切削面を裏面としてレイアウトを作成
・切削に適するように切削ルートを直線のみに修正
・ミラー機能で切削面を第一レイヤーに移動
・原点に切削ルートを入れる
・ ULP から ImaocaDXF を選択し切削ルートを DXF ファイル
として出力
・ ULP から ImaocaDrill を選択しドリルデータを NCD ファイ
ル（ G-CODE ）として出力

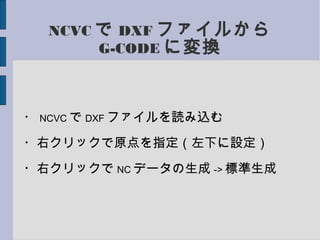

13. NCVC で DXF ファイルから
G-CODE に変換
・ NCVC で DXF ファイルを読み込む
・右クリックで原点を指定（左下に設定）
・右クリックで NC データの生成 -> 標準生成

15. Eagle(ULP) → ドリルデータ
（ G-CODE ）

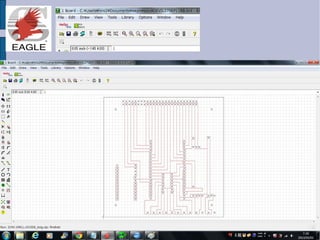

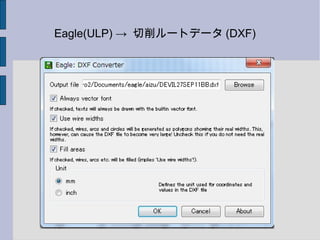

16. Eagle(ULP) → 切削ルートデータ (DXF)

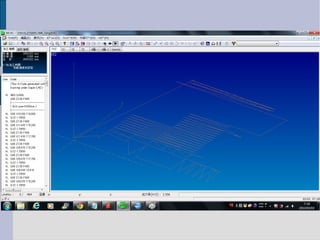

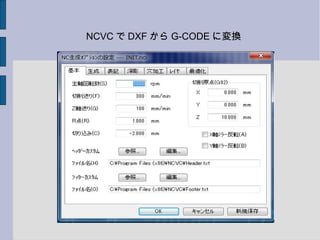

17. NCVC で DXF から G-CODE に変換

20. デモ手順
・ Eagle でレイアウト作成
・切削データとドリルデータを出力
・ NCVC 切削データを G-CODE に変換
・ NCVC で G-CODE を確認

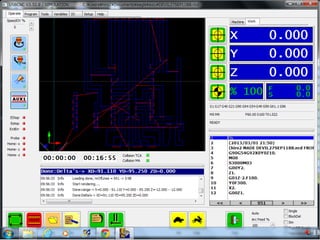

・ CNC で切削（オプション）

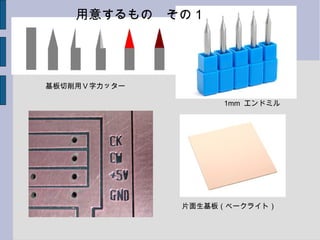

21. 基板切削用Ｖ字カッター
1mm エンドミル
片面生基板（ベークライト）
用意するもの その１

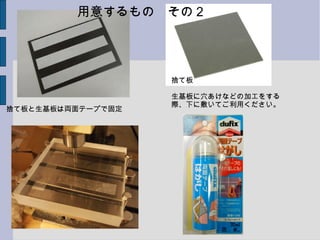

22. 捨て板
生基板に穴あけなどの加工をする
際、下に敷いてご利用ください。
捨て板と生基板は両面テープで固定
用意するもの その２

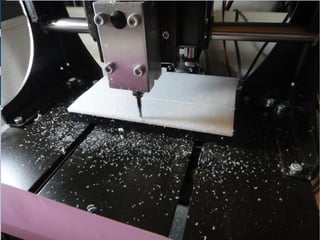

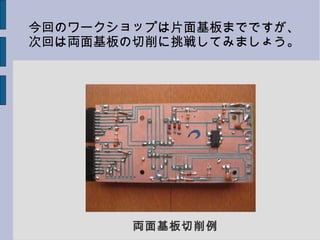

25. 両面基板切削例
今回のワークショップは片面基板までですが、
次回は両面基板の切削に挑戦してみましょう。

26. Thank you.
Do you have any questions?
