GPSなしで位置情報をGETした結果・・・
- 1. Seeed Wio LTEユーザーイベント GPSなしで位置情報をGETした結果・・・ 2017年12月04日 竹之下 航洋

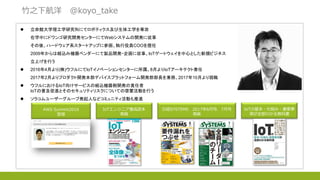

- 2. 竹之下航洋 @koyo_take 立命館大学理工学研究科にてロボティクス及び生体工学を専攻 在学中にドワンゴ研究開発センターにてWebシステムの開発に従事 その後、ハードウェア系スタートアップに参画、執行役員COOを歴任 2009年からは組込み機器ベンダーにて製品開発・企画に従事、IoTゲートウェイを中心とした新規ビジネス 立上げを行う 2016年4月より(株)ウフルにてIoTイノベーションセンターに所属、8月よりIoTアーキテクト着任 2017年2月よりプロダクト開発本部デバイスプラットフォーム開発部部長を兼務、2017年10月より現職 ウフルにおけるIoT向けサービスの組込機器側開発の責任者 IoTの普及促進とそのセキュリティリスクについての啓蒙活動を行う ソラコムユーザーグループ発起人などコミュニティ活動も推進 AWS Summit2016 登壇 IoTエンジニア養成読本 寄稿 日経SYSTEMS 2017年6月号、7月号 寄稿 IoTの基本・仕組み・重要事 項が全部わかる教科書

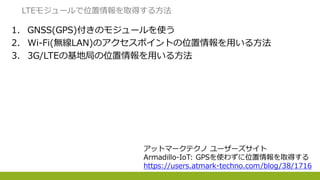

- 3. 1. GNSS(GPS)付きのモジュールを使う 2. Wi-Fi(無線LAN)のアクセスポイントの位置情報を用いる方法 3.3G/LTEの基地局の位置情報を用いる方法 LTEモジュールで位置情報を取得する方法 アットマークテクノ ユーザーズサイト Armadillo-IoT: GPSを使わずに位置情報を取得する https://users.atmark-techno.com/blog/38/1716

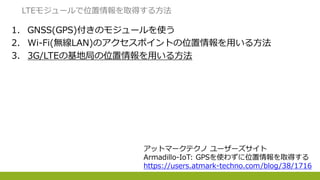

- 4. 1. GNSS(GPS)付きのモジュールを使う 2. Wi-Fi(無線LAN)のアクセスポイントの位置情報を用いる方法 3.3G/LTEの基地局の位置情報を用いる方法 LTEモジュールで位置情報を取得する方法 アットマークテクノ ユーザーズサイト Armadillo-IoT: GPSを使わずに位置情報を取得する https://users.atmark-techno.com/blog/38/1716

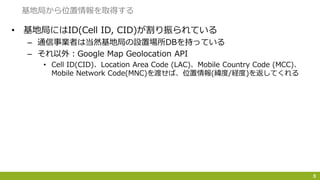

- 5. • 基地局にはID(Cell ID,CID)が割り振られている – 通信事業者は当然基地局の設置場所DBを持っている – それ以外：Google Map Geolocation API • Cell ID(CID)、Location Area Code (LAC)、Mobile Country Code (MCC)、 Mobile Network Code(MNC)を渡せば、位置情報(緯度/経度)を返してくれる 5 基地局から位置情報を取得する

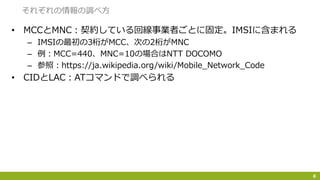

- 6. • MCCとMNC：契約している回線事業者ごとに固定。IMSIに含まれる – IMSIの最初の3桁がMCC、次の2桁がMNC –例：MCC=440、MNC=10の場合はNTT DOCOMO – 参照：https://ja.wikipedia.org/wiki/Mobile_Network_Code • CIDとLAC：ATコマンドで調べられる 6 それぞれの情報の調べ方

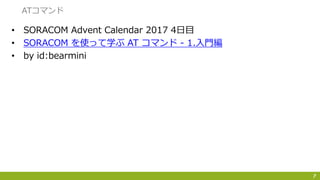

- 7. • SORACOM AdventCalendar 2017 4日目 • SORACOM を使って学ぶ AT コマンド - 1.入門編 • by id:bearmini 7 ATコマンド

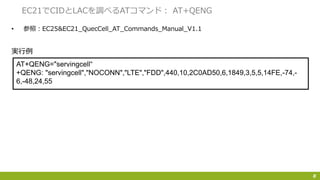

- 8. • 参照：EC25&EC21_QuecCell_AT_Commands_Manual_V1.1 8 EC21でCIDとLACを調べるATコマンド： AT+QENG AT+QENG="servingcell“ +QENG:"servingcell","NOCONN","LTE","FDD",440,10,2C0AD50,6,1849,3,5,5,14FE,-74,- 6,-48,24,55 実行例

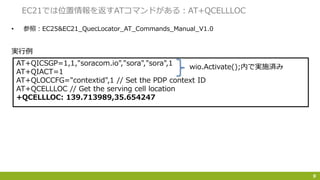

- 9. • 参照：EC25&EC21_QuecLocator_AT_Commands_Manual_V1.0 9 EC21では位置情報を返すATコマンドがある：AT+QCELLLOC AT+QICSGP=1,1,"soracom.io","sora","sora",1 AT+QIACT=1 AT+QLOCCFG="contextid",1 //Set the PDP context ID AT+QCELLLOC // Get the serving cell location +QCELLLOC: 139.713989,35.654247 実行例 wio.Activate();内で実施済み
- 10.
