NN系学習済みモデルをFPGAに実装してみた
An attempt to implement a learned model of a neural network in an FPGA
![[DL Hacks]FPGA入門](https://cdn.slidesharecdn.com/ss_thumbnails/dlhacksfpgabeginner-180627050145-thumbnail.jpg?width=640&height=640&fit=bounds)
NN系学習済みモデルをFPGAに実装してみた
- 1.
- 2.
- 3. 背景 • AI FPGA神Intel • 型 限界 • 推論 並列化 高速化 余地 • 低消費電力/高速化 • 学習済 化 • AI 化 組込 家電
- 4.

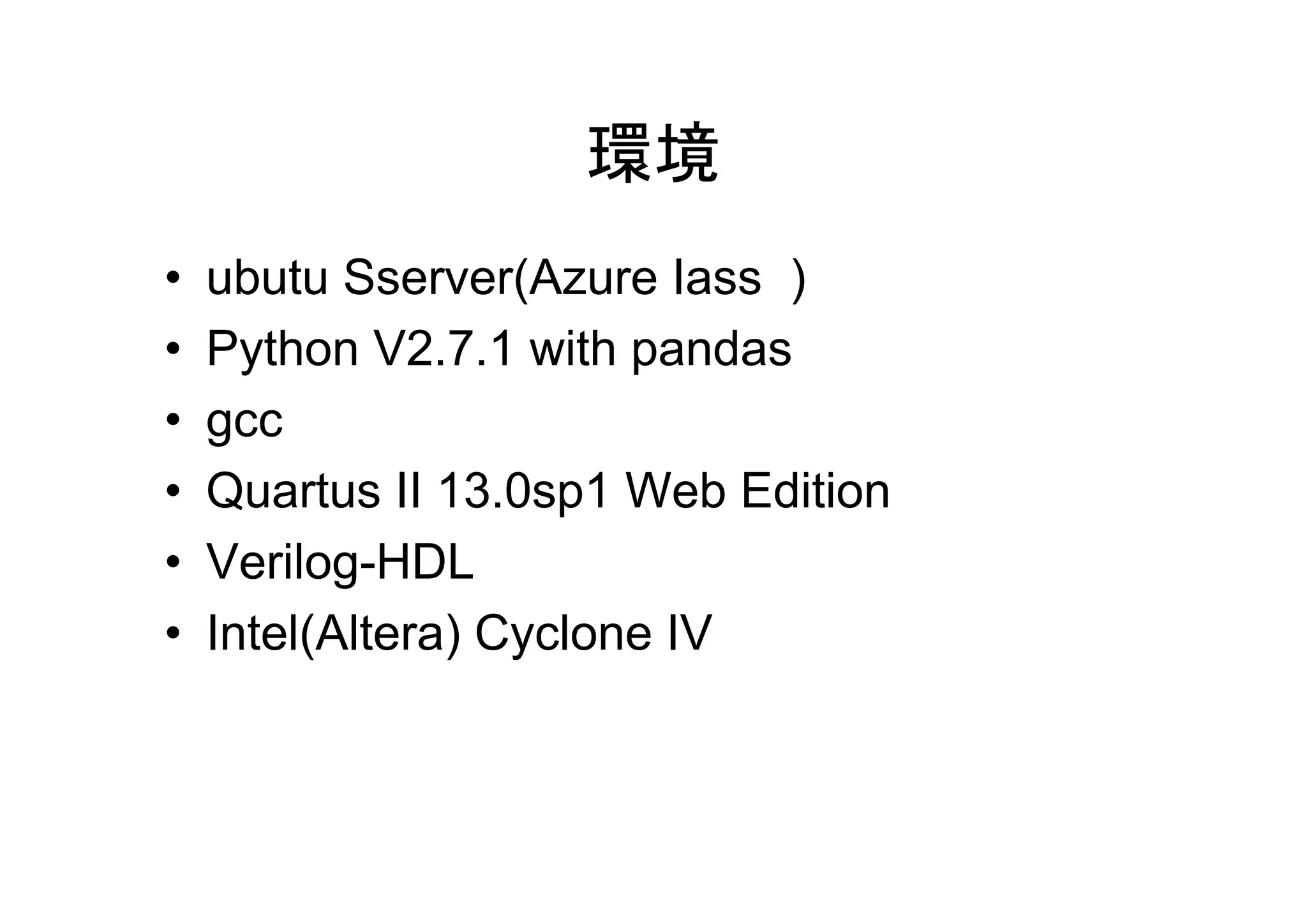

- 5. 環境 • ubutu Sserver(AzureIass ) • Python V2.7.1 with pandas • gcc • Quartus II 13.0sp1 Web Edition • Verilog-HDL • Intel(Altera) Cyclone IV
- 6.

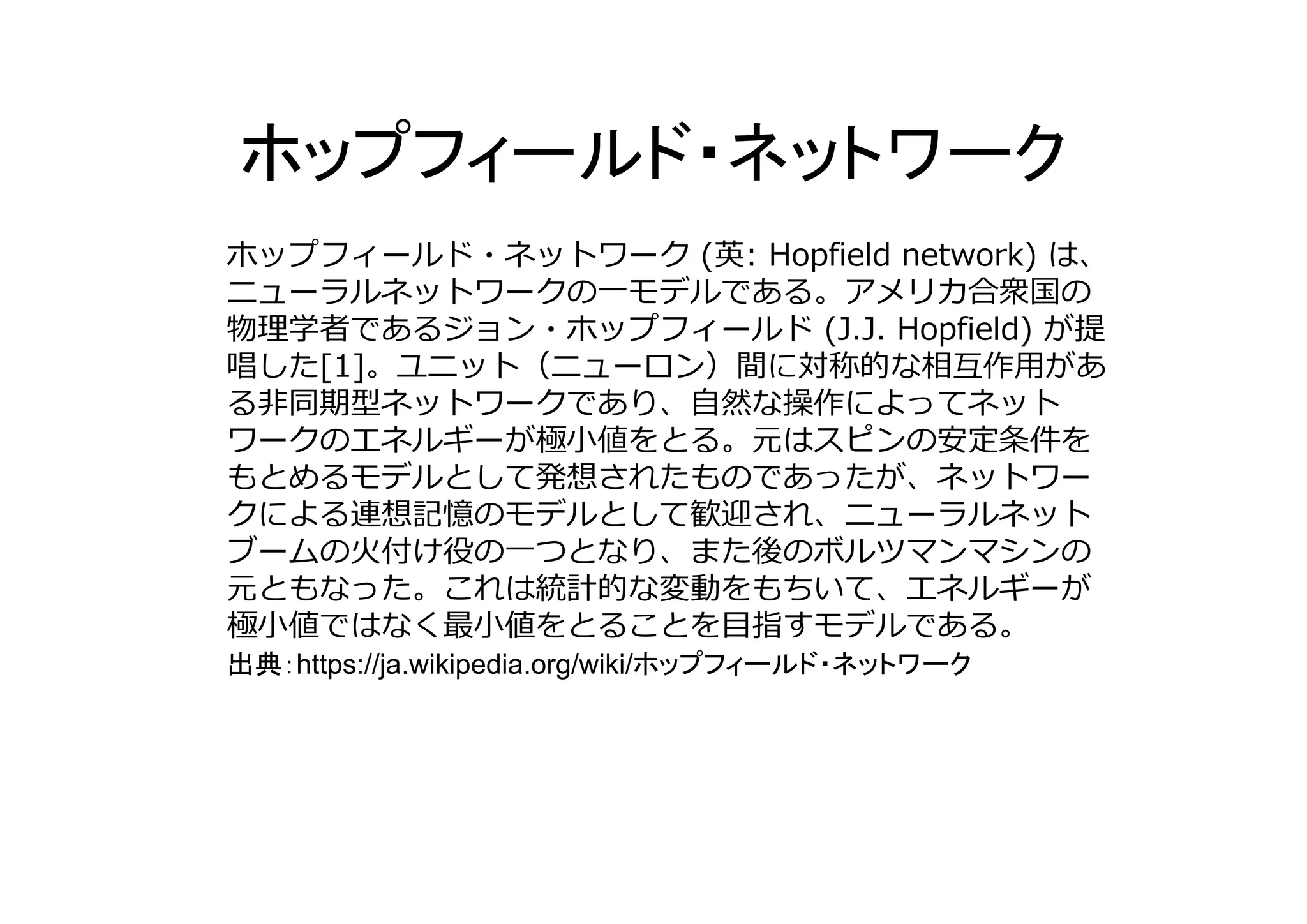

- 7. ホップフィールド・ネットワーク (英: Hopfieldnetwork) は、 ニューラルネットワークの⼀モデルである。アメリカ合衆国の 物理学者であるジョン・ホップフィールド (J.J. Hopfield) が提 唱した[1]。ユニット（ニューロン）間に対称的な相互作⽤があ る⾮同期型ネットワークであり、⾃然な操作によってネット ワークのエネルギーが極⼩値をとる。元はスピンの安定条件を もとめるモデルとして発想されたものであったが、ネットワー クによる連想記憶のモデルとして歓迎され、ニューラルネット ブームの⽕付け役の⼀つとなり、また後のボルツマンマシンの 元ともなった。これは統計的な変動をもちいて、エネルギーが 極⼩値ではなく最⼩値をとることを⽬指すモデルである。 出典 https://ja.wikipedia.org/wiki/
- 8.
- 9. imaoca@ubuntServer:~/neural$ ./a.out learing #### # # ## # # ### ##### # # # # ### #### # # # #### # # ## ## # # # # # # # example ### # # # # ## ### recognition #### # # # # # # ### imaoca@ubuntServer:~/neural$

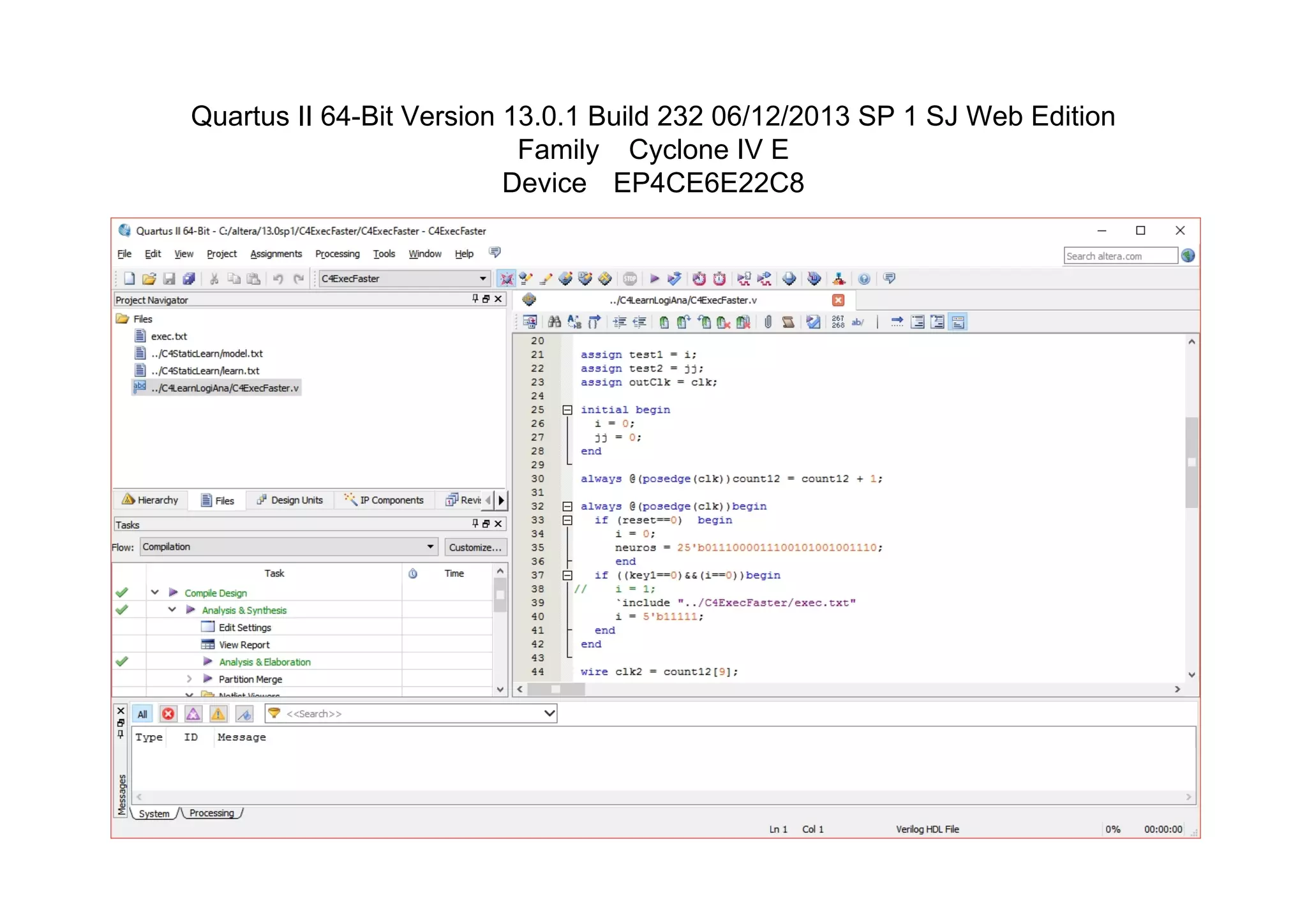

- 11. Quartus II 64-BitVersion 13.0.1 Build 232 06/12/2013 SP 1 SJ Web Edition Family Cyclone IV E Device EP4CE6E22C8
- 13. ### # # # # ## ### 0111000011100101001001110 #### ## # # # # ### 0111010010100101001001111 0 1 2 34 5 6 7
- 14.

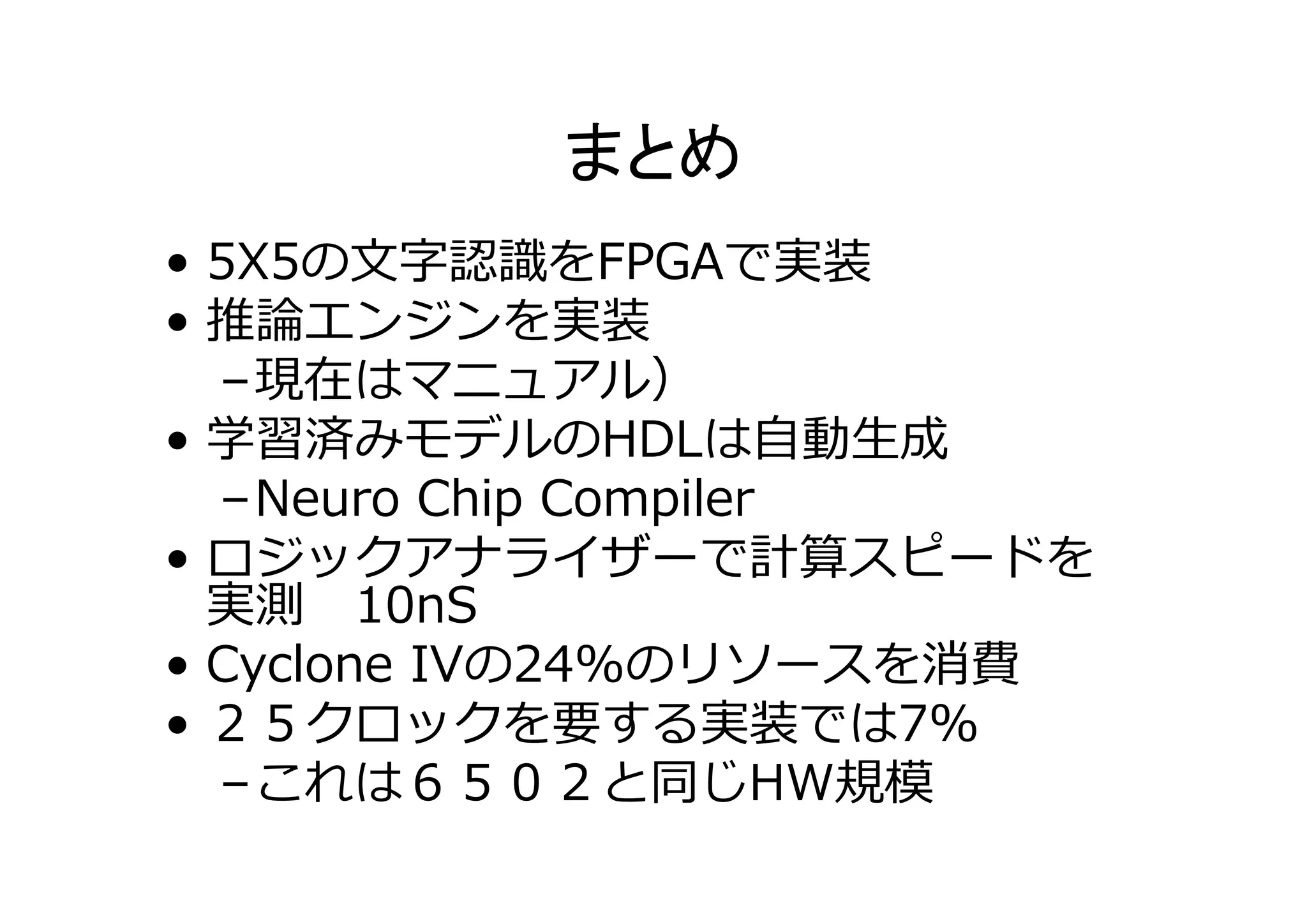

- 17. • 5X5の⽂字認識をFPGAで実装 • 推論エンジンを実装 –現在はマニュアル） •学習済みモデルのHDLは⾃動⽣成 –Neuro Chip Compiler • ロジックアナライザーで計算スピードを 実測 10nS • Cyclone IVの24%のリソースを消費 • ２５クロックを要する実装では7% –これは６５０２と同じHW規模
- 18. 告知 • NN系機械学習 情報交換 •FPGA 主宰 – https://fpgastartup.connpass.com/event/ • TensorFlow 学習済 実装(todo) • FPGA 実装 的 探 • 化 可能性 探 頂 • 4月18日 在京
- 19.
